БЛЕНДЕР C ДВУНАПРАВЛЕННО ВРАЩАЮЩИМИСЯ НОЖАМИ Российский патент 2024 года по МПК A47J43/46

Область техники, к которой относится изобретение

Настоящее изобретение относится к блендеру с двунаправленно вращающимися ножами, и, более конкретно, к блендеру с двунаправленно вращающимися ножами, который выполнен с возможностью обеспечения вращения пары ножей в противоположных направлениях с разными скоростями вращения.

Предпосылки к созданию изобретения

Обычно, блендером является электрическое устройство, которое обрабатывает пищевые продукты, такие как фрукты, овощи и зерна, посредством шинкования, выжимания сока, смешивания, резки или измельчения пищевых продуктов для обеспечения потребления их в различных формах.

Блендер включает в себя электродвигатель, ножи, которые получают вращающую силу от электродвигателя для вращения, и контейнер, в котором расположены ножи. В этом случае, поскольку при вращении ножей только в одном направлении нагрузка на электродвигатель увеличивается, известный блендер с двунаправленно вращающимися ножами, имеет один электродвигатель, который вращает два ножа в противоположных направлениях.

В качестве предшествующего уровня техники, относящегося к блендеру, имеющему двунаправленно вращающиеся ножи, была раскрыта регистрация корейской полезной модели №200196399 (Название изобретения: «Измельчитель-миксер»).

Миксер предшествующего уровня техники включает в себя пару ножей, которые вращаются в противоположных направлениях, и шестеренчатую часть, выполненную с возможностью передачи мощности электродвигателя для одновременного вращения пары ножей. В этом случае для передачи обратного вращения одному из пары ножей вращающая сила последовательно передается прямозубой цилиндрической шестерне, радиальной шестерне, понижающей шестерне и прямозубой цилиндрической шестерне.

В блендере необходимо установить скорости вращения пары ножей так, чтобы они отличались друг от друга в зависимости от измельчаемой пищи. Для установки скоростей вращения пары ножей, чтобы они отличались друг от друга, передаточные числа должны быть установлены по-разному. Однако, поскольку шестерни, показанные в соответствующем уровне техники, являются внешними по отношению к соседним шестерням и, таким образом, переменный диапазон передаточного числа неизбежно ограничен, скорости вращения пары ножей могут быть установлены с отличием друг от друга только в ограниченном диапазоне.

Кроме того, поскольку нелегко отделить ножи от контейнера, и ножи остаются соединенными с шестеренчатой частью, когда пользователь хочет вымыть контейнер, пользователь должен держать весь контейнер, соединенный с шестеренчатой частью, чтобы вымыть контейнер, и, таким образом, существует проблема в том, что пользователь должен держать тяжелый предмет. Кроме того, поскольку трудно отделить ножи от контейнера, существует проблема в том, что, когда пользователь моет контейнер без удаления ножей, он может получить травму.

Сущность изобретения

Техническая проблема

Настоящее изобретение относится к созданию блендера, имеющего двунаправленно вращающиеся ножи, который облегчает разборку и сборку элементов, обеспечивает пользователю безопасное использование блендера и повышает долговечность элементов.

Техническое решение

Один аспект настоящего изобретения описывает блендер с двунаправленно вращающимися ножами, содержащий ножевой узел, включающий в себя главный ножевой вал, который выполнен с возможностью обеспечения вращения за одно целое первого ножа и первого главного соединителя в направлении вперед, и ножевой вал обратного вращения, который выполнен с возможностью обеспечения вращения за одно целое второго ножа и первого соединителя обратного вращения, и имеет конструкцию, которая соосна с главным валом ножей и через которую проходит главный ножевой вал, и узел редуктора, включающий в себя вал главной шестерни, который выполнен с возможностью обеспечения вращения в направлении вперед второго главного соединителя, который зацеплен с первым главным соединителем и главный шестерней, по меньшей мере одну вспомогательную шестерню, которая зацеплена с главной шестерней и вращается в обратном направлении, кольцевую шестерню, относительно которой вспомогательная шестерня является внутренней и с которой зацеплена, и второй соединитель обратного вращения, который выполнен с возможностью вращения за одно целое с кольцевой шестерней в обратном направлении и передачи обратного вращения первому соединителю обратного вращения. Преимущества изобретения

В соответствии с настоящим изобретением, поскольку пара ножей может быть выполнена с различными скоростями вращения в широком диапазоне, блендер может соответствовать различным целям при измельчении пищевых продуктов, и таким образом, возможности сбыта блендера может быть повышены.

Кроме того, поскольку ножевой узел может быть легко отделен от контейнера, можно предотвратить травму пользователя при мытье контейнера.

Кроме того, поскольку ножевой узел и узел редуктора одновременно отделяются при отделении контейнера от кожуха, контейнер является легким, и таким образом можно предотвратить неудобство для пользователя из-за веса контейнера.

Кроме того, поскольку вал и множество шестерен, которые передают вращение электродвигателя, расположены внутри корпуса редуктора, и корпус редуктора расположен внутри кожуха, элементы, которые генерируют рабочий шум, дважды окружены корпусом редуктора и кожухом, и, таким образом, рабочий шум может быть минимизирован.

Кроме того, поскольку соединители, которые передают вращение вперед и обратное вращение между ножевым узлом и узлом редуктора, расположены в утопленном участке, который является областью между контейнером и кожухом, и ножевой узел и узел редуктора одновременно отделяются при отделении контейнера от кожуха по меньшей мере некоторые из соединителей соединены с возможностью легкого отделения, и когда происходит выход из строя соединителей и требуется ремонт, соединители могут быть легко заменены, и, таким образом, ремонтные работы могут быть облегчены.

Кроме того, поскольку участок верхней пластины кожуха, в котором выполнено сквозное отверстие, в которое вставлен второй соединитель обратного вращения, выступает дальше вверх, чем наружная боковая кромка верхней пластины кожуха, поток влаги в узел редуктора может быть заблокирован, и, таким образом, долговечность элементов, расположенных в узле редуктора, может быть увеличена.

Краткое описание чертежей

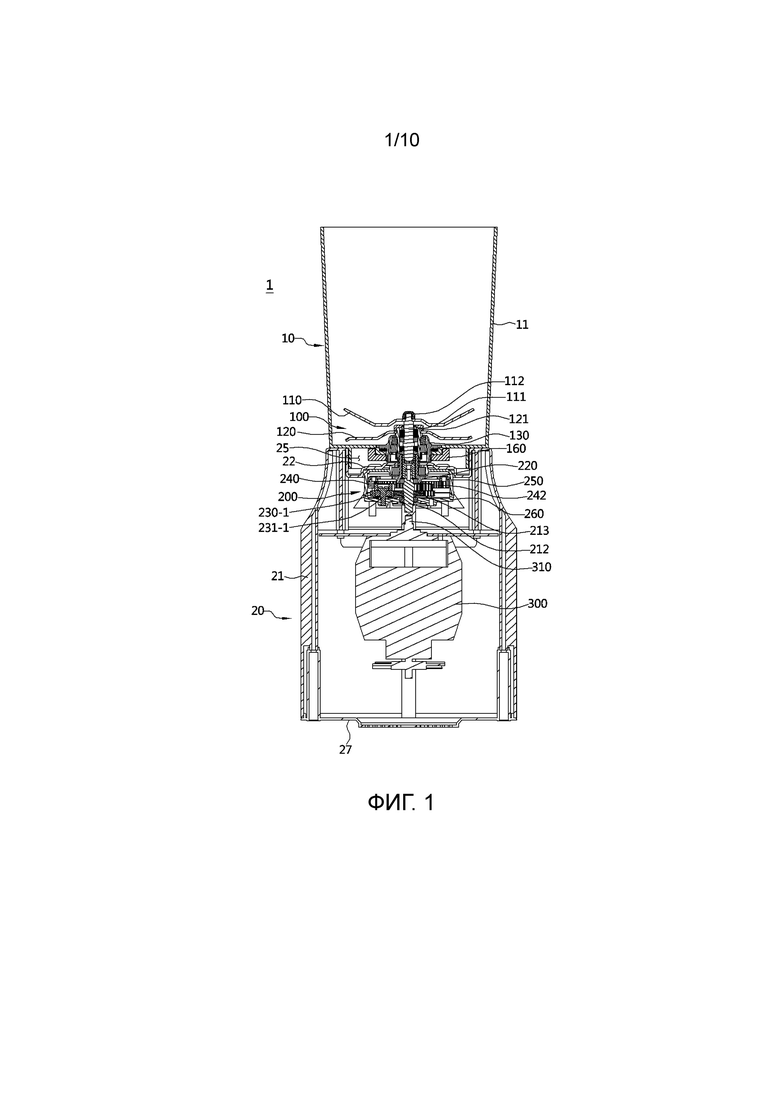

фиг. 1 - вид в разрезе внутренней конструкции блендера в соответствии с настоящим изобретением;

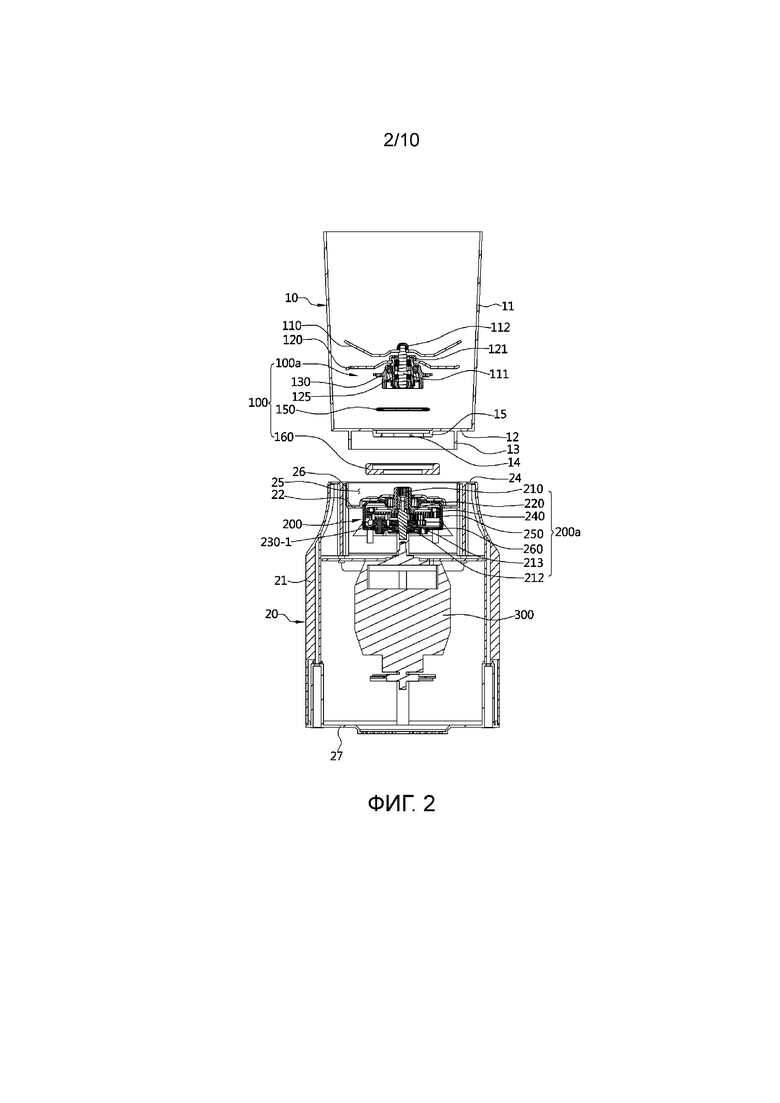

фиг. 2 - вид в разрезе с пространственным разделением элементов блендера, показанного на фиг.1;

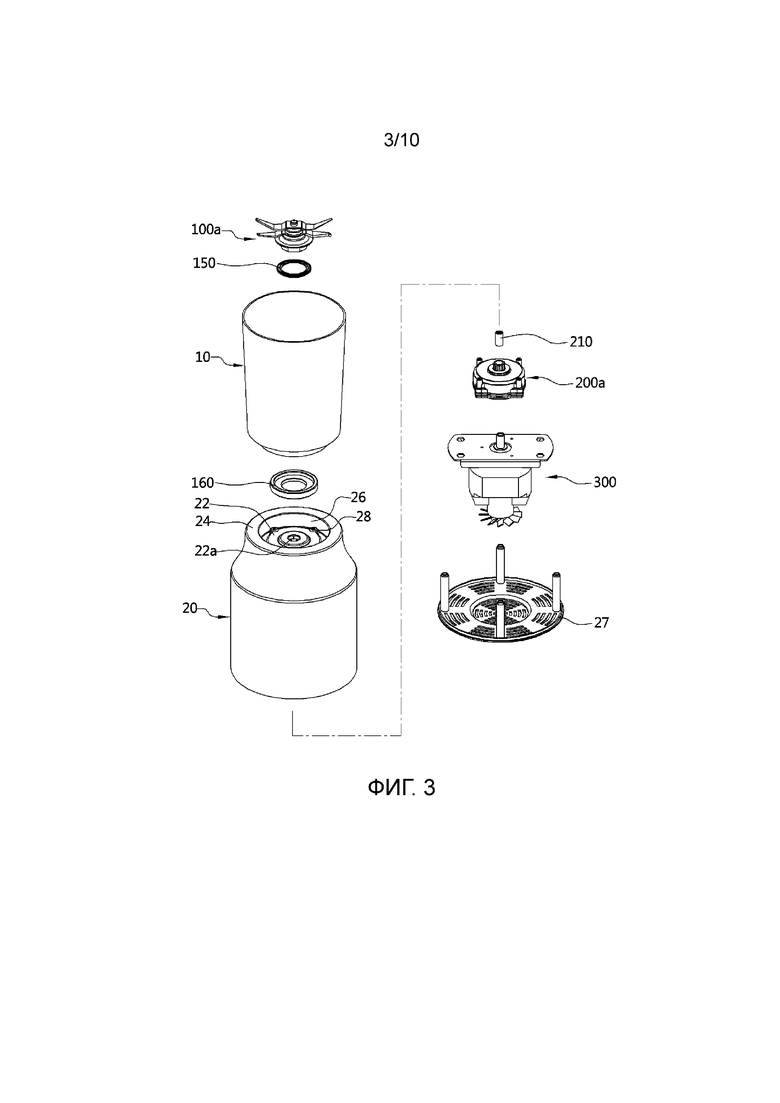

фиг. 3 - перспективный вид с пространственным разделением элементов блендера, показанного на фиг.1;

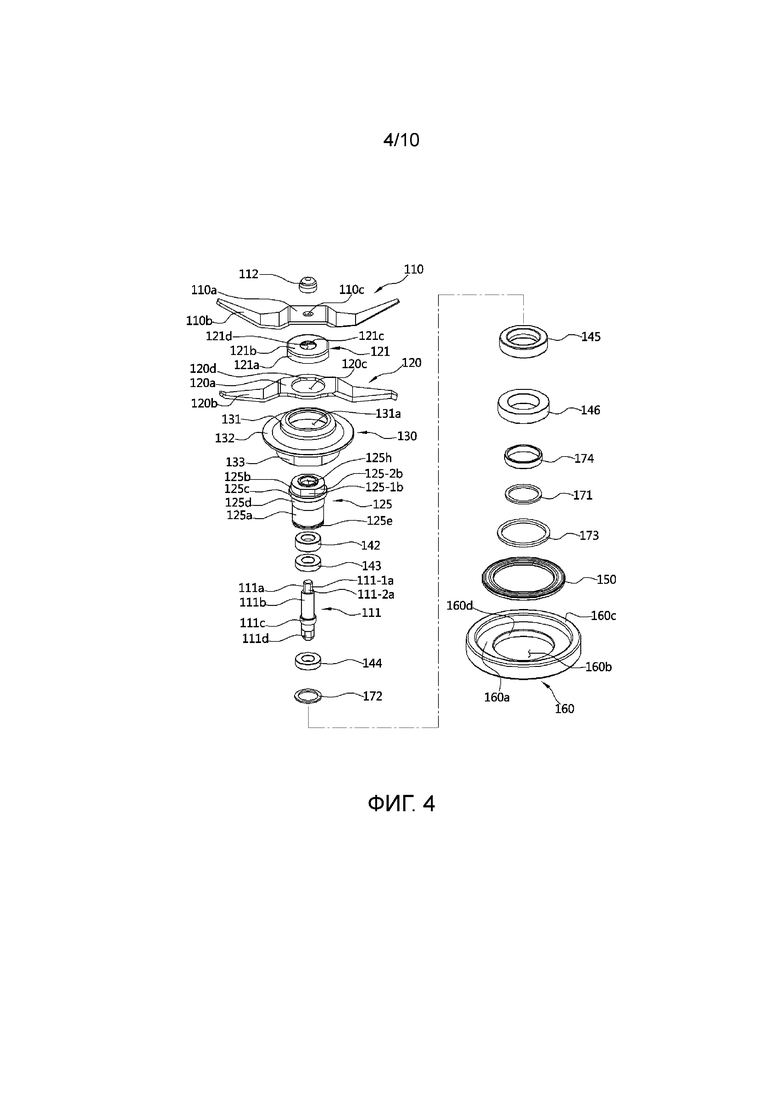

фиг. 4 - перспективный вид с пространственным разделением элементов конструкции ножевого узла, показанного на фиг.1;

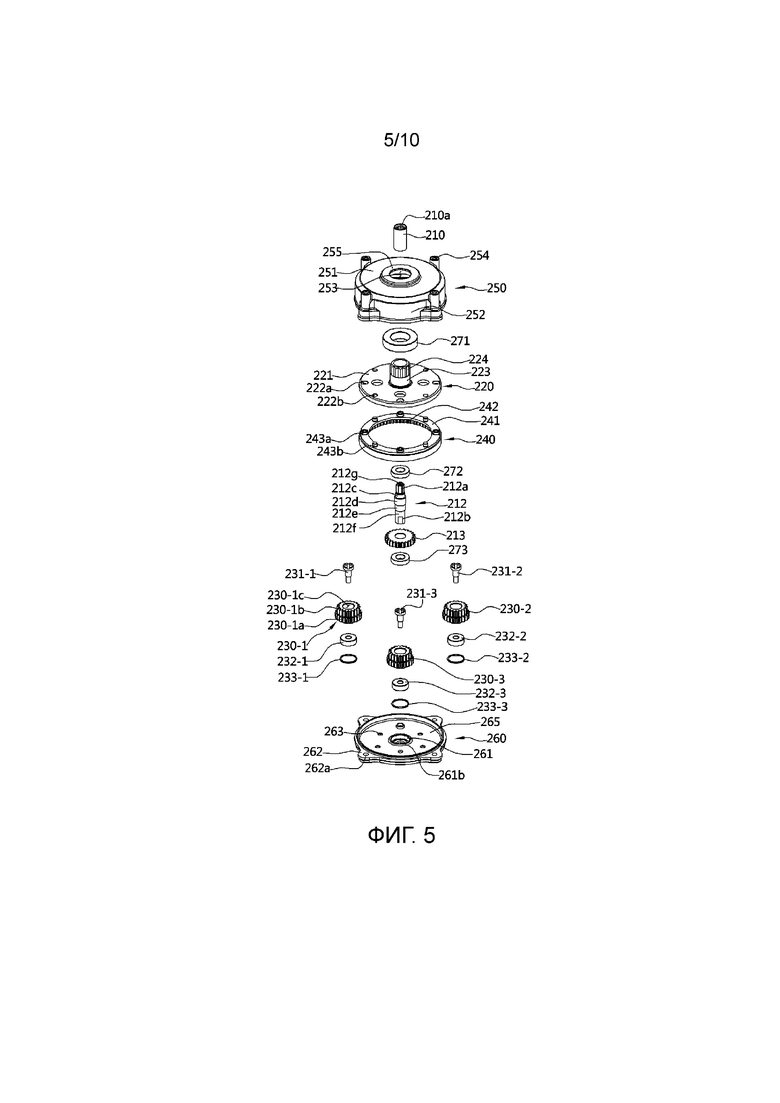

фиг. 5 - перспективный вид с пространственным разделением элементов конструкции узла редуктора, показанного на фиг.1;

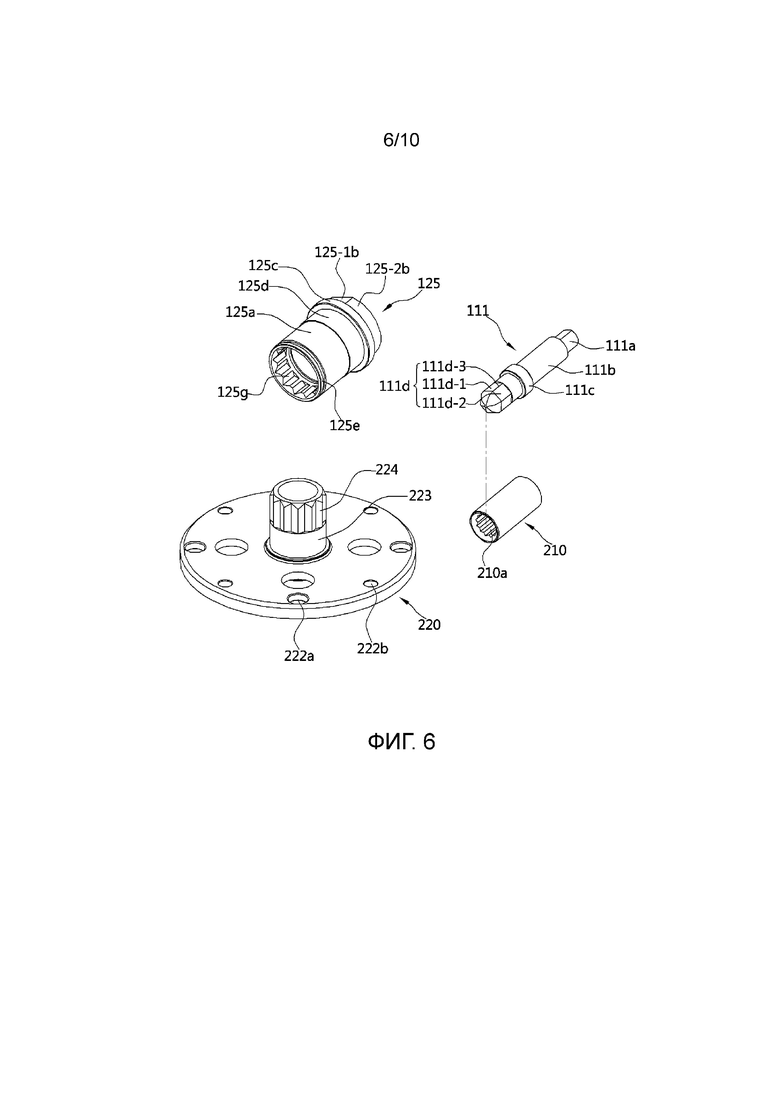

фиг. 6 - перспективный вид главного ножевого вала, ножевого вала обратного вращения, второго главного соединителя и элемента второго соединителя обратного вращения, которые показаны на фиг.1;

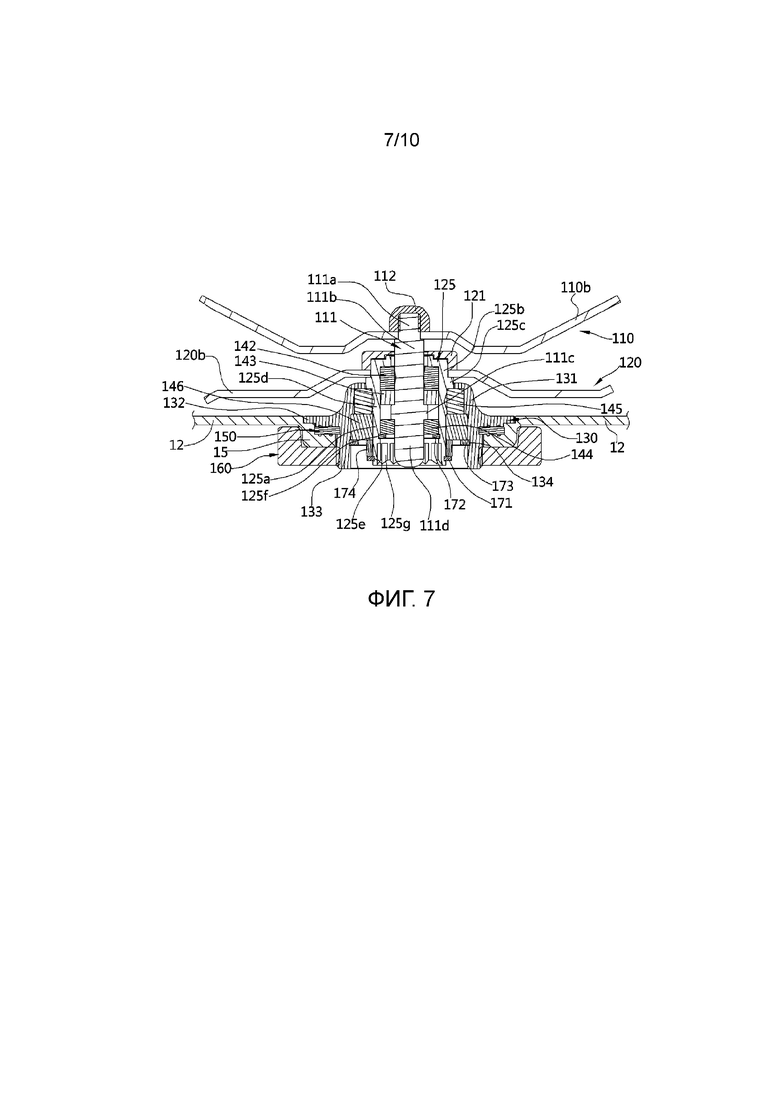

фиг. 7 - вид в разрезе конструкции ножевого узла, показанного на фиг.1;

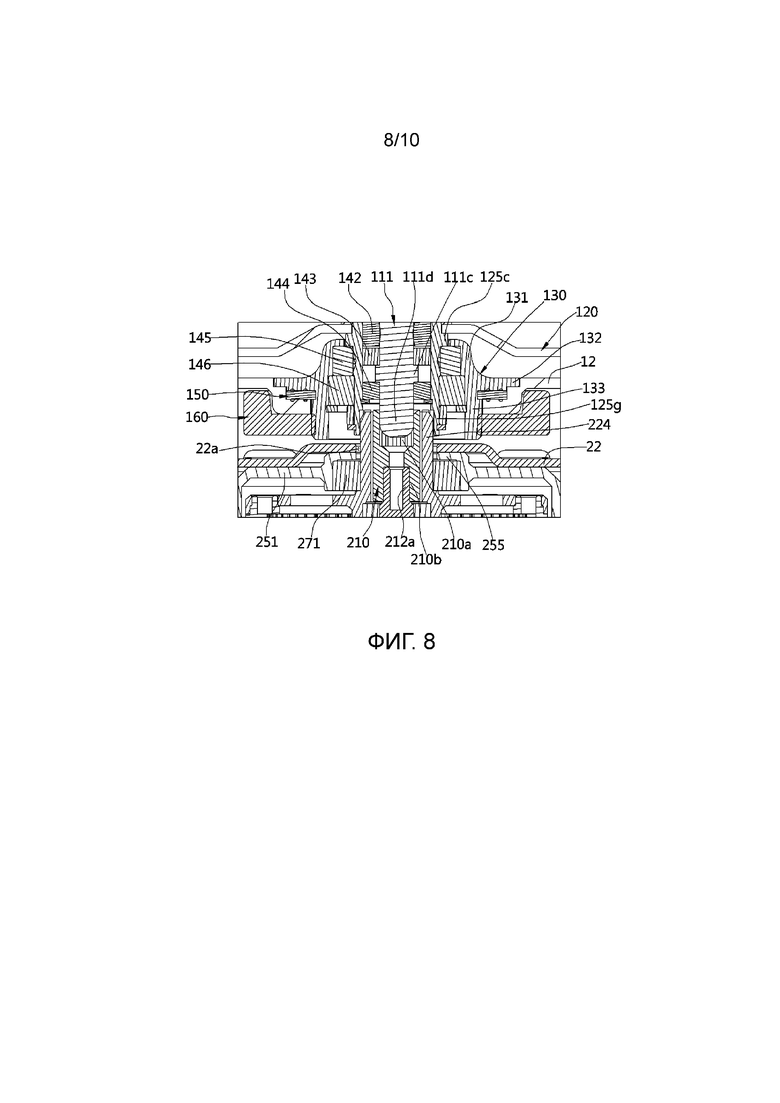

фиг. 8 - вид в разрезе соединительной конструкции соединителей, изображенных на фиг.1;

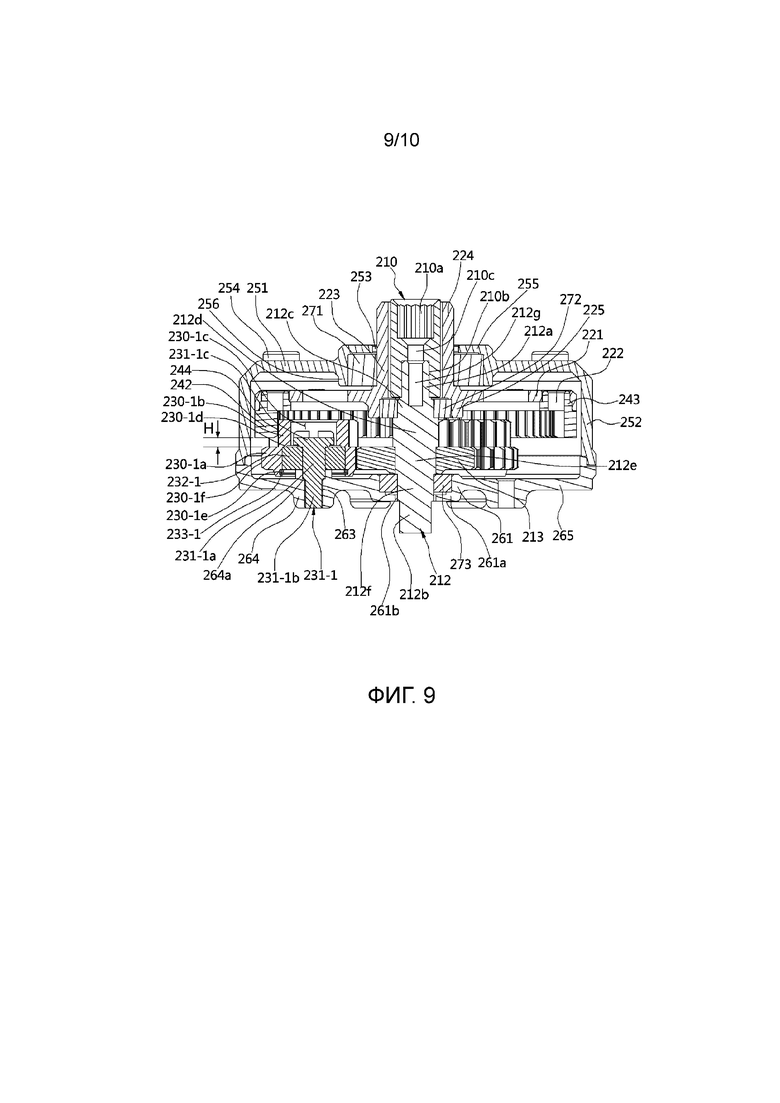

фиг. 9 - вид в разрезе конструкции узла редуктора, изображенного на фиг.1;

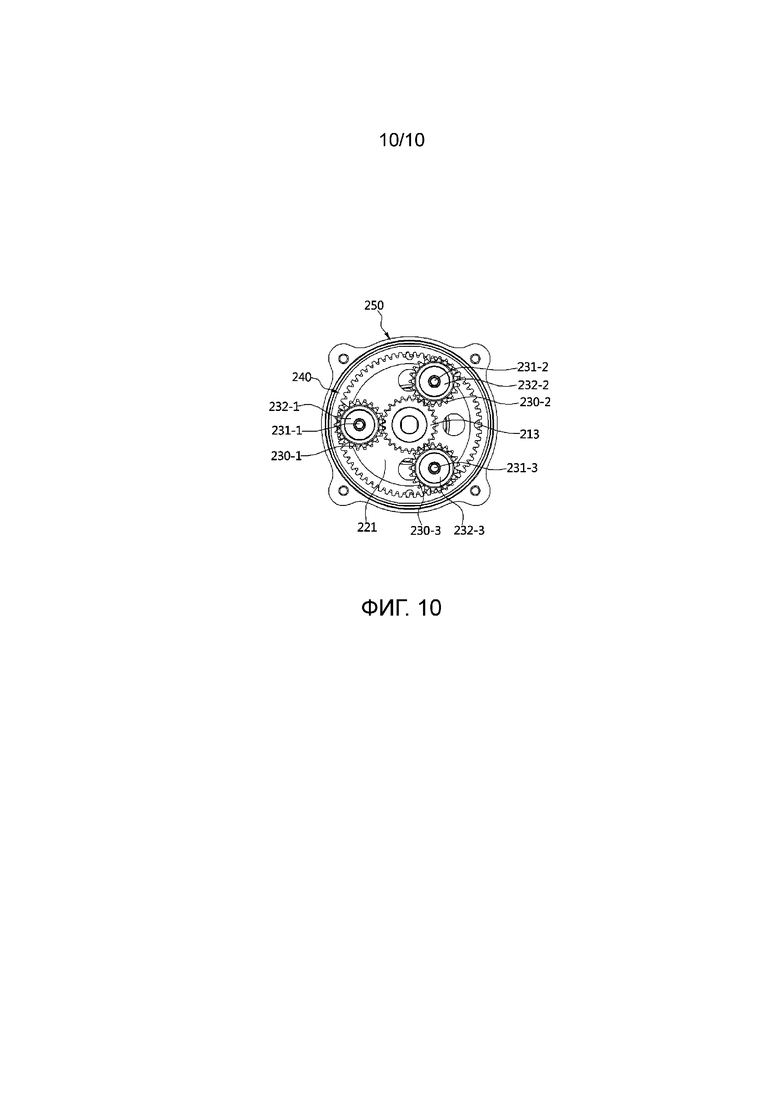

фиг. 10 - вид снизу узла редуктора, с которого удалена крышка корпуса редуктора.

Варианты осуществления изобретения

Ниже, настоящее изобретение будет подробно описано со ссылкой на прилагаемые чертежи.

Как показано на фиг.1 и 2, блендер 1, имеющий двунаправленно вращающиеся ножи в соответствии с настоящим изобретением, включает в себя контейнер 10, ножевой узел 100, узел 200 редуктора, электродвигатель 300 и кожух 20.

Контейнер 10 вмещает пищевые продукты и включает в себя корпус 11 контейнера, имеющий обратное трапециевидное поперечное сечение, сквозное отверстие 14, образованное на центральном участке нижнего участка 12 корпуса 11 контейнера, фланец 15 сквозного отверстия, выступающий вниз от нижнего участка 12 по периферии кромки сквозного отверстия 14, и нижний фланец 13 контейнера, имеющий диаметр больше диаметра фланца 15 сквозного отверстия, выступает вниз от нижнего участка 12 и имеет конструкцию, которая соосна фланцу 15 сквозного отверстия.

Ножевой узел 100 включает в себя набор 100а ножей, уплотняющий элемент 150, выполненный с возможностью поддержания воздухонепроницаемости между набором 100а ножей и нижним участком 12 контейнера 10, и крепежную гайку 160, выполненную с возможностью закрепления набора 100а ножей на нижнем участке 12 контейнера 10.

Конкретная конструкция ножевого узла 100 будет описана со ссылкой на фиг.4, 6 и 7.

Набор 100а ножей включает в себя главный ножевой вал 111, имеющий длину в вертикальном направлении, первый нож 110, соединенный с верхним участком главного ножевого вала 111, первый главный соединитель 11Id, образованный на нижнем участке главного ножевого вала 111, и первую крышку 112, соединенную с верхним концом главного ножевого вала 111 для закрепления первого ножа 110.

Главный ножевой вал 111, на котором образован первый главный соединитель 11Id, первый нож 110 и первая крышка 112 вращаются в направлении вперед за счет приведения в действие электродвигателя 300.

Первый нож 110 включает в себя соединительный участок 110а вала, на котором выполнено сквозное отверстие 110 с вала, в которое вставлен соединительный участок 111а первого ножа главного ножевого вала 111, и участок 110b ножа, который проходит к обеим сторонам от обоих концов соединительного участка 110а вала. Участок 110b ножа может иметь форму, которая согнута в по меньшей мере одном месте в продольном направлении.

Главный ножевой вал 111 включает в себя соединительный участок 111а первого ножа, соединенный с первым ножом 110 и первой крышкой 112, цилиндрический корпус 111b вала, который имеет диаметр, больший диаметра соединительного участка 111а первого ножа, выступающую ступень 111с, которая выступает наружу с постоянной вертикальной шириной от центрального нижнего участка корпуса 111b вала по периферии его наружной боковой поверхности, и первый главный соединитель 111d, образованный для прохождения от нижнего концевого участка корпуса 111b вала.

Соединительный участок 111а первого ножа включает в себя винтовой резьбовой участок 111-1а, на котором образованы резьбы по периферии его наружной боковой поверхности, и поверхность 111-2а среза, образованную посредством образования D-образного разреза, так что участок наружной боковой поверхности является вертикальной поверхностью. Винтовой резьбовой участок 111-1а и поверхность 111-2а среза могут быть образованы в виде пары винтовых резьбовых участков 111-1а и пары поверхностей 111-2а среза в положениях, противоположных друг другу, и могут быть поочередно расположены по периферии наружной боковой поверхности соединительного участка 111а первого ножа.

Поскольку вертикальная поверхность, которая имеет форму, соответствующую поверхности 111-2а среза, образована на сквозном отверстии 110 с вала первого ножа 110 образована то при вставке соединительного участка 111а первого ножа в сквозное отверстие 110с вала первого ножа 110 первый нож 110 вращается за одно целое с главным ножевым валом 111.

Поскольку корпус 111b вала выполнен с диаметром, большим диаметра соединительного участка 111а первого ножа, на граничном участке между соединительным участком 111а первого ножа и корпусом 111b вала образована ступень, и когда соединительный участок 111а первого ножа вставлен в сквозное отверстие 110 с вала первого ножа 110, благодаря ступени нижняя поверхность первого ножа 110 расположена на верхней концевой поверхности корпуса 111b вала.

Поскольку винтовые резьбы образованы на внутренней боковой поверхности канавки, в которую вставлен соединительный участок 111а первого ножа в первой крышке 112, и винтовые резьбы первой крышки 112 соединены винтовым соединением с винтовым резьбовым участком 111-1а соединительного участка 111а первого ножа, первый нож 110 прочно соединен с главным ножевым валом 111 первой крышкой 112.

Поскольку первый главный соединитель 111d выполнен за одно целое с главным ножевым валом 111 и имеет форму шестиугольного стержня, имеющего шестиугольное поперечное сечение, первый главный соединитель 111d соединен со вторым главным соединителем 210 и передает вращение вперед первому ножу 110.

Когда первый главный соединитель 111d вместо того, чтобы быть выполненным за одно целое с главным ножевым валом 111, выполнен как отдельный соединитель и затем соединен с главным ножевым валом 111 с использованием крепежного элемента, количество элементов увеличивается, сборная конструкция становится сложной, и стоимость изготовления увеличивается. Кроме того, когда первый главный соединитель и главный ножевой вал соединены друг с другом с использованием крепежного элемента, из-за соединения двух элементов может произойти осевое смещение главного ножевого вала. В настоящем изобретении первый главный соединитель 11Id выполнен за одно целое с главным ножевым валом 111, так что количество элементов уменьшается, сборная конструкция упрощена, стоимость изготовления уменьшается и предотвращено осевое смещение главного ножевого вала 111.

Кроме того, набор 100а ножей включает в себя ножевой вал 125 обратного вращения, который имеет конструкцию, которая соосна с главным ножевым валом 111 и через которую проходит главный ножевой вал 111, первый соединитель 125g обратного вращения, выполненную за одно целое с нижним участком внутренней стороны ножевого вала 125 обратного вращения, второй нож 120, соединенный с верхним участком ножевого вала 125 обратного вращения, и вторую крышку 121, соединенную с ножевым валом 125 обратного вращения на верхнем участке второго ножа 120, так что второй нож 120 закреплен на ножевом валу 125 обратного вращения.

Ножевой вал 125 обратного вращения, который за одно целое образован с первым соединителем 125g обратного вращения, второй нож 120 и вторая крышка 121 вращаются в обратном направлении за счет вращения вперед электродвигателя 300, преобразуемого в обратное вращение.

Второй нож 120 включает в себя соединительный участок 120а вала, в котором выполнено сквозное отверстие 120 с вала, и участок 120b ножа, который проходит к обеим сторонам от обоих концов соединительного участка 120а вала. Участок 120b ножа может иметь форму, которая изогнута по меньшей мере в одном месте в продольном направлении. Пара соединительных поверхностей 120d ножа, каждая из которых является вертикальной поверхностью, образованной путем выполнения D-образного разреза, образована в положениях, противоположных друг другу, на внутренней боковой поверхности соединительного участка 120а вала, окружающего сквозное отверстие 120 с вала.

Ножевой вал 125 обратного вращения имеет цилиндрическую форму, имеющую длину в вертикальном направлении, и имеет конструкцию, в которой множество ступеней образовано на наружной боковой поверхности сверху вниз.

Ножевой вал 125 обратного вращения включает в себя цилиндрический участок 125а корпуса вала, имеющий полый внутренний участок, соединительный участок 125b второго ножа, который образован на верхнем участке участка 125а корпуса вала и соединен со вторым ножом 120 и второй крышкой 121, выступающий опорный участок 12 5 с, который образован между верхним концом участка 125а корпуса вала и соединительным участком 125b второго ножа и имеет диаметр, больший диаметров соединительного участка 125b второго ножа и участка 125а корпуса вала, участок 125d верхнего корпуса вала, который образован на нижнем участке выступающего опорного участка 125с и имеет диаметр, который больше диаметра участка 125а корпуса вала и меньше диаметра выступающего опорного участка 125с, первую кольцевую канавку 125е для вставки, образованную вогнутой по периферии наружной боковой поверхности нижнего конца участка 125а корпуса вала и в которую вставлено первое стопорное кольцо 171, вторую кольцевую канавку 125f, образованную вогнутой по периферии внутренней боковой поверхности участка 125а корпуса вала и в которую вставлено второе стопорное кольцо 172, и первый соединитель 125g обратного вращения, образованный на нижнем концевом участке внутренней боковой поверхности участка 125а корпуса вала.

Верхний участок ножевого вала 125 обратного вращения закрыт, но сквозное отверстие 125h, через которое проходит главный ножевой вал 111, выполнено на центральном участке верхнего участка ножевого вала 125 обратного вращения.

Пара поверхностей 125-1b среза, каждая из которых образована посредством выполнения D-образного среза, и винтовой резьбовой участок 125-2b, на котором образованы винтовые резьбы, образованы в положениях, противоположных друг другу на периферии наружной боковой поверхности соединительного участка 125b второго ножа. Когда соединительный участок 125b второго ножа вставлен в сквозное отверстие 120с вала второго ножа 120, пара поверхностей 125-1b среза и пара соединительных поверхностей 120d ножа, которые образованы в сквозном отверстии 120с вала, обращены друг к другу для зацепления друг с другом во время вращения. Таким образом, ножевой вал 125 обратного вращения и второй нож 120 вращаются за одно целое.

Первый соединитель 125g обратного вращения образован на внутренней боковой поверхности участка 125а корпуса вала, имеет зубья шестерни, образованные по периферии его внутренней боковой поверхности, и соединен со вторым соединителем 224 обратного вращения для передачи ему обратного вращения.

Первый главный соединитель 111d расположен во внутренней области первого соединителя 125g обратного вращения, так что внутренняя боковая поверхность первого соединителя 125g обратного вращения и наружная боковая поверхность первого главного соединителя 111d расположены на расстоянии друг от друга. Таким образом, передается каждое из вращения вперед и обратного вращения.

Вторая крышка 121 включает в себя корпус 121а крышки, выполненный для закрытия боковой поверхности соединительного участка 125b второго ножа ножевого вала 125 обратного вращения, участок 12lb верхней поверхности крышки, образованный на верхнем участке корпуса 121а крышки, для закрытия верхней поверхности соединительного участка 125b второго ножа, винтовые резьбы 121с, образованные на внутренней боковой поверхности корпуса 121а крышки, и сквозное отверстие 121d, образованное для прохождения через центральный участок участка 121b верхней поверхности крышки. Винтовые резьбы 121 с соединены винтовым соединением с винтовым резьбовым участком 125-2b соединительного участка 125b второго ножа, и, таким образом, вторая крышка 121 вращается за одно целое с ножевым валом 125 обратного вращения.

Первый подшипник 143 и второй подшипник 144, расположенные вертикально на расстоянии друг от друга, расположены между наружной боковой поверхностью главного ножевого вала 111 и внутренней боковой поверхностью ножевого вала 125 обратного вращения, так что главный ножевой вал 111 и ножевой вал 125 обратного вращения могут вращаться относительно друг друга. Благодаря тому, что первый подшипник 143 и второй подшипник 144 расположены таким образом, главный ножевой вал 111 может быть предотвращен от смещения в осевом направлении. При этом, хотя выше было описано, что два подшипника 143 и 144 расположены в настоящем варианте осуществления, может быть также расположено более двух подшипников.

Первое масляное уплотнение 142 может быть расположено на верхнем участке первого подшипника 143 для поддержания воздухонепроницаемости между внутренней боковой поверхностью ножевого вала 125 обратного вращения и наружной боковой поверхностью главного ножевого вала 111. Благодаря наличию первого масляного уплотнения 142 пищевой продукт в контейнере 10 или влага могут быть предотвращены от прохождения в первый подшипник 143 через зазор, образованный между наружной боковой поверхностью главного ножевого вала 111 и внутренней боковой поверхностью соединительного участка 125b второго ножа, образующего сквозное отверстие 125h ножевого вала 125 обратного вращения.

Первый подшипник 143 может быть любым из подшипника, который требует масла, и подшипника без смазки, который не требует масла. Когда первый подшипник 143 выполнен в виде подшипника без смазки, нет никакой вероятности прохождения масла в контейнер 10. Когда первый подшипник 143 выполнен в виде подшипника, который требует масла, первое масляное уплотнение 142 предотвращает прохождение масла первого подшипника 143 в контейнер 10.

Нижняя поверхность внутреннего кольца первого подшипника 143 поддерживается верхней поверхностью выступающей ступени 111 с, верхняя поверхность внутреннего кольца второго подшипника 144 поддерживается нижней поверхностью выступающей ступени 111с, и нижняя поверхность наружного кольца второго подшипника 144 поддерживается вторым стопорным кольцом 172.

Благодаря вышеуказанной конструкции, когда главный ножевой вал 111 вставлен в ножевой вал 125 обратного вращения в положении, в котором первое масляное уплотнение 142 и первый подшипник 143 вставлены в положение над выступающей ступенью 111 с внутри ножевого вала 125 обратного вращения, поскольку выступающая ступень 111 с зацеплена с первым подшипником 143 и глубина вставки главного ножевого вала 111 ограничена, сборочная работа облегчена. Кроме того, когда второй подшипник 144 вставлен на нижний участок выступающей ступени 111с, положение вставки главного ножевого вала 111 определено выступающей ступенью 111с. Следовательно, даже когда отдельный элемент не предусмотрен, главный вал 111 ножа, первый подшипник 143 и второй подшипник 144 могут быть легко собраны в ножевой вал 125 обратного вращения.

Набор 100а ножей дополнительно включает в себя держатель 130, выполненный с возможностью обеспечения расположения набора 100а ножей на нижнем участке 12 контейнера 10 в положении, в котором набор 100а ножей может проходить через сквозное отверстие 14 контейнера 10.

Держатель 30 включает в себя участок 131 держателя, который имеет по существу цилиндрическую форму и имеет верхний участок, на котором выполнено сквозное отверстие 131а для обеспечения прохождения через него главного ножевого вала 111 и ножевого вала 125 обратного вращения, кольцевой кромочный участок 132, который проходит наружу по периферии нижней боковой кромки участка 131 держателя, цилиндрический опорный участок 133, который выступает вниз от нижней поверхности участка 131 держателя, и третью кольцевую канавку 134 для вставки, которая образована вогнутой по периферии внутренней боковой поверхности опорного участка 133 и в которую вставлено третье стопорное кольцо 173.

Поскольку участок 131 держателя выполнен с конструкцией, которая выступает выше кромочного участка 132, может быть обеспечена область в вертикальном направлении для обеспечения вставки второго масляного уплотнения 145 и третьего подшипника 146 на участок 131 держателя и опорный участок 133.

Когда опорный участок 133 держателя 130 вставлен в сквозное отверстие 14 контейнера 10, и кромочный участок 132 держателя 130 зацеплен с нижним участком 12 вокруг сквозного отверстия 14 контейнера 10, набор 100а ножей расположен на нижнем участке 12 контейнера 10.

Третий подшипник 146 расположен между внутренними боковыми поверхностями участка 131 держателя и опорного участка 133 и наружной боковой поверхностью ножевого вала 125 обратного вращения для обеспечения обратного вращения ножевого вала 125 обратного вращения.

Второе масляное уплотнение 145 расположено на верхнем участке третьего подшипника 146 для поддержания воздухонепроницаемости между внутренней боковой поверхностью участка 131 держателя и наружной боковой поверхностью ножевого вала 125 обратного вращения.

Благодаря наличию второго масляного уплотнения 145 пищевой продукт в контейнере 10 или влага могут быть предотвращены от прохождения в третий подшипник 146 через зазор, образованный между внутренней боковой поверхностью участка 131 держателя, которая окружает сквозное отверстие 131а, и наружной боковой поверхностью выступающего опорного участка 125 с. Кроме того, третий подшипник 146 может быть любым из подшипника, который требует масла, и подшипника без смазки, который не требует масла. Когда третий подшипник 146 выполнен в виде подшипника без смазки, нет никакой вероятности прохождения масла в контейнер 10. Когда третий подшипник 146 выполнен в виде подшипника, требующего масла, второе масляное уплотнение 145 предотвращает прохождение масла третьего подшипника 146 в контейнер 10.

Кольцеобразная втулка 174 кольца вставлена на периферии наружной боковой поверхности нижнего концевого участка ножевого вала 125 обратного вращения, и нижняя поверхность втулки 174 кольца поддерживается первым стопорным кольцом 171.

Нижняя поверхность внутреннего кольца третьего подшипника 146 поддерживается верхней поверхностью втулки 174 кольца, и нижняя поверхность наружного кольца третьего подшипника 146 поддерживается третьим стопорным кольцом 173.

Уплотняющий элемент 150 расположен между нижней поверхностью кромочного участка 132 держателя 130 и верхней поверхностью нижнего участка 12 контейнера 10 для поддержания воздухонепроницаемости между ними.

Крепежная гайка 160 выполнена с возможностью соединения в положении, в котором держатель 130 набора 100а ножей вставлен в сквозное отверстие 14, образованное на нижнем участке 12 контейнера 10, с участком держателя 130, который выступает к нижнему участку сквозного отверстия 14, и закрепления набора 100а ножей на нижнем участке 12 контейнера 10.

Крепежная гайка 160 включает в себя участок 160а корпуса гайки, выполненный в форме кольца, сквозное отверстие 160b, выполненное для прохождения через центральный участок участка 160а корпуса гайки, и наружный фланец 160 с, который проходит вверх по периферии наружной боковой кромки участка 160а корпуса гайки.

Опорный участок 133 держателя 130 вставлен в сквозное отверстие 160b крепежной гайки 160. В этом случае винтовые резьбы образованы на наружной периферийной поверхности нижнего участка опорного участка 133, винтовые резьбы также образованы на внутренней периферийной поверхности 160d участка 160а корпуса гайки, который образует сквозное отверстие 160b, и за счет соединения винтовых резьб крепежная гайка 160 и держатель 130 прочно соединены друг с другом.

Когда опорный участок 133 держателя 130, который соединен с набором 100а ножей, вставлен в сквозное отверстие 14, нижний участок опорного участка 133 выступает в нижний участок сквозного отверстия 14. В этом случае уплотняющий элемент 150, соединенный с нижним участком кромочного участка 132 держателя 130, достигает положения расположения на верхнем участке фланца 15 со сквозным отверстием.

В этом положении, когда крепежная гайка 160 соединена винтовым соединением с опорным участком 133, выступающим к нижнему участку сквозного отверстия 14, верхняя поверхность наружного фланца 160 с крепежной гайки 160 прижимает нижнюю поверхность нижнего участка 12 контейнера 10 вверх.

Следовательно, уплотняющий элемент 150, который расположен между нижней поверхностью кромочного участка 132 держателя 130 и верхней поверхностью фланца 15 сквозного отверстия, прижат вниз, и, таким образом, воздухонепроницаемость поддерживается между нижней поверхностью кромочного участка 132 и верхней поверхностью уплотняющего элемента 150 и между нижней поверхностью уплотняющего элемента 150 и верхней поверхностью фланца 15 сквозного отверстия.

Когда ножевой узел 100 соединен с контейнером 10 с помощью крепежной гайки 160, как описано выше, поскольку ножевой узел 100 может быть легко отделен от контейнера 10, становится легко мыть контейнер 10. Кроме того, поскольку пользователь может только мыть контейнер 10 после демонтажа из него ножевого узла 100, вес контейнера 10 становится легким, и, таким образом, неудобство, вызванное весом контейнера 10, может быть предотвращено при мытье контейнера 10.

Как показано на фиг.1-3, кожух 20, в котором расположены электродвигатель 300, выполненный с возможностью генерирования вращения вперед, и узел 200 редуктора, выполненный с возможностью одновременной передачи вращения вперед электродвигателя 300 и преобразования вращения вперед в обратное вращение, и затем также передачи обратного вращения, расположен на нижнем участке контейнера 10.

Кожух 20 включает в себя корпус 21 кожуха, в котором конический участок образован по наружной периферии верхнего участка, и участок под коническим участком образован в цилиндрической форме, установочный участок 24 контейнера, который проходит внутрь в горизонтальном направлении от верхнего конца корпуса 21 кожуха по его периферии, корпус 26 стенки утопленного участка, который проходит вниз от внутреннего концевого участка установочного участка 24 контейнера, так что утопленный участок 25 образован в его внутренней области, верхнюю пластину 22 кожуха, которая проходит внутрь от нижнего конца корпуса 26 стенки утопленного участка по его периферии и которая имеет сквозное отверстие 22а, образованное на центральном участке, и крышку 27 кожуха, выполненную с возможностью закрытия открытого нижнего участка корпуса 21 кожуха.

Верхняя пластина 22 кожуха расположена в положении ниже установочного участка 24 контейнера, который является кромочным участком кожуха 20, так что образован утопленный участок 25. Когда контейнер 10 установлен на верхний участок кожуха 20, кромка нижнего участка 12 контейнера 10 расположена на установочном участке 24 контейнера, и нижний фланец 13 контейнера 10 вставлен по кромке утопленного участка 25. В этом случае нижний фланец 13 контейнера направлен внутренней боковой поверхностью корпуса стенки 26 утопленного участка. Кроме того, после соединения контейнера 10 и кожуха 20 друг с другом нижний фланец 13 контейнера поддерживается корпусом стенки 26 утопленного участка, и, таким образом, перемещение контейнера 10 может быть предотвращено.

Второй главный соединитель 210 и второй соединитель 224 обратного вращения выполнены с возможностью прохождения через сквозное отверстие 22а. Кроме того, на утопленном участке 25, который является областью между нижним участком 12 контейнера 10 и верхней пластиной 22 кожуха, первый главный соединитель 111d и второй главный соединитель 210 соединены друг с другом, и первый соединитель 125g обратного вращения и второй соединитель 224 обратного вращения соединены друг с другом.

Поскольку верхний участок узла 200 редуктора закрыт верхней пластиной 22 кожуха, поток влаги или посторонних веществ в узел 200 редуктора может быть предотвращен. Кроме того, поскольку внутренняя сторона верхней пластины 22 кожуха, в которой выполнено сквозное отверстие 22а, выступает вверх, чтобы быть выше кромки наружной стороны верхней пластины 22 кожуха, даже когда влага проходит в утопленный участок 25, поток влаги в узел 200 редуктора через сквозное отверстие 22а предотвращен.

Кроме того, поскольку в утопленном участке 25, который является областью между контейнером 10 и кожухом 20, первый главный соединитель 11Id и второй главный соединитель 210 соединены друг с другом, и первый соединитель 125g обратного вращения и второй соединитель 224 обратного вращения соединены друг с другом, то, когда контейнер 10 отделен от верхней стороны кожуха 20, соединители отсоединены. Следовательно, поскольку, когда пользователь поднимает контейнер 10 для мытья контейнера 10, контейнер 10 отделен от кожуха 20, и узел 200 редуктора отделен от ножевого узла 100, вес контейнера 10 становится легким, и, таким образом, удобство пользователя может быть улучшено.

Кроме того, поскольку в утопленном участке 25 второй главный соединитель 210 соединен с валом 212 главной шестерни крепежным элементом, когда контейнер 10 отделен вверх от кожуха 20, крепежный элемент виден. Следовательно, когда крепежный элемент отделен от второго главного соединителя 210 и вала 212 главной шестерни, второй главный соединитель 210 достигает положения отделения от вала 212 главной шестерни, и, таким образом, второй главный соединитель 210 может быть легко отделен от узла 200 редуктора. Следовательно, когда происходит повреждение второго главного соединителя 210 и элементов, соединенных с ним, и необходим ремонт, поскольку второй главный соединитель 210 может быть легко заменен, ремонтные работы облегчаются.

Конкретная конструкция узла 200 редуктора будет описана со ссылкой на фиг.5, 6, 8 и 9.

Узел 200 редуктора включает в себя второй главный соединитель 210, соединенный с первым главным соединителем 11Id, вал 212 главной шестерни, имеющий верхний конец, соединенный со вторым главным соединителем 210, и нижний конец, соединенный с валом 310 (см. фиг.1) электродвигателя 300 для вращения вперед, множество шестерен 213, 230-1, 230-2, 230-3 и 240, включая кольцевую шестерню 24 0, выполненные с возможностью преобразования вращения вперед вала 212 главной шестерни в обратное вращение, элемент 220 второго соединителя обратного вращения, имеющий второй соединитель 224 обратного вращения, образованный на нем, для передачи обратного вращения через множество шестерен 213, 230-1, 230-2, 230-3 и 240, первому соединителю 125g обратного вращения, корпус 250 редуктора, выполненный с возможностью окружения верхнего участка и боковой поверхности узла 200 редуктора, которые являются участками наружной стороны узла 200 редуктора, и крышку 260 корпуса редуктора, выполненную с возможностью закрытия открытого нижнего участка корпуса 250 редуктора.

Поскольку вал 212 главной шестерни и множество шестерен 213, 230-1, 230-2, 230-3 и 240, которые генерируют рабочий шум в процессе передачи вращательного усилия электродвигателя 300, расположены внутри корпуса 250 редуктора, и корпус 250 редуктора расположен внутри кожуха 20, вал 212 главной шестерни и множество шестерен 213, 230-1, 230-2, 230-3 и 240, которые генерируют рабочий шум, дважды окружены корпусом 250 редуктора и кожухом 20, и, таким образом, генерация рабочего шума может быть минимизирована при приведении в действие электродвигателя 300.

Как показано на фиг.3, узел 200 редуктора может быть разделен на второй главный соединитель 210 и вспомогательный узел 200а редуктора. Вспомогательный узел 200а редуктора может быть выполнен с возможностью включения в себя вала 212 главной шестерни, элемента 220 соединителя обратного вращения, множества шестерен 213, 230-1, 230-2, 230-3 и 240, корпуса 250 редуктора и крышки 260 корпуса редуктора.

Множество шестерен 213, 230-1, 230-2, 230-3 и 240 включает в себя главную шестерню 213, первую вспомогательную шестерню 230-1, вторую вспомогательную шестерню 230-2, третью вспомогательную шестерню 230-3 и кольцевую шестерню 240.

Второй главный соединитель 210 имеет цилиндрическую форму, имеющую внутреннюю область, образованную в ней, и включает в себя соединительный участок 210а второго главного соединителя, который имеет зубья шестерни, образованные по периферии внутренней боковой поверхности, образующей внутреннюю область на верхнем участке для обеспечения вставки первого главного соединителя 111d и соединения с ним, участок 210b для вставки вала, который образован на нижнем участке соединительного участка 210а второго главного соединителя, так что верхний конец вала 212 главной шестерни вставлен в него, и участок 210 с для вставки крепежного элемента, который образован между соединительным участком 210а второго главного соединителя и участком 210b для вставки вала, так что крепежный элемент (не показан) вставлен в него.

Второй главный соединитель 210 вращается за одно целое с валом 212 главной шестерни и первым главным соединителем 11Id и передает вращение вперед.

Поскольку второй главный соединитель 210 соединен с валом 212 главной шестерни крепежным элементом (не показан), второй главный соединитель 210 может быть отделен от вала 212 главной шестерни для отделения от верхней пластины 22 кожуха в направлении вверх.

Элемент 220 второго соединителя обратного вращения включает в себя опорный корпус 221 соединителя, выполненный в форме круглой пластины, участок 223 для вставки подшипника, который выступает вверх от центра опорного корпуса 221 соединителя, второй соединитель 224 обратного вращения, которая выступает вверх от верхнего участка 223 для вставки подшипника, и опорный участок 225 подшипника, который выступает вниз от нижней поверхности опорного корпуса 221 соединителя, так что пятый подшипник 272 вставлен в него и поддерживается.

Соединительные участки 222а и 222b соединителя образованы по периферии кромки опорного корпуса 221 соединителя для обеспечения соединения с кольцевой шестерней 240. Соединительные участки 222а и 222b соединителя могут быть выполнены в виде отверстий, проходящих, например, через опорный корпус 221 соединителя, и включают в себя первый соединительный участок 222а соединителя, соединенный с крепежным элементом, и второй соединительный участок 222b соединителя, который служит в качестве направляющей при осуществлении соединения с кольцевой шестерней 240.

Второй соединитель 224 обратного вращения имеет зубья шестерни, образованные по периферии наружной боковой поверхности, и соединен с первым соединителем 125g обратного вращения для передачи ей обратного вращения.

Участок 223 для вставки подшипника и второй соединитель 224 обратного вращения выполнены в цилиндрической форме, имеющей полый внутренний участок, и второй главный соединитель 210, соединенный с валом 212 главной шестерни, проходит через внутренние участки участка 223 для вставки подшипника и второго соединителя 224 обратного вращения. В этом случае, поскольку зазор образован между наружной боковой поверхностью второго главного соединителя 210 и внутренними боковыми поверхностями участка 223 для вставки подшипника и второго соединителя 224 обратного вращения, второй главный соединитель 210 и второй соединитель 224 обратного вращения могут вращаться в противоположных направлениях.

Когда второй соединитель 224 обратного вращения выполнен за одно целое с элементом 220 второго соединителя обратного вращения, как описано выше, количество элементов может быть уменьшено, и соединительная конструкция соединителя может быть упрощена.

Кольцевая шестерня 240 включает в себя кольцеобразный корпус 241 шестерни, соединительный участок 242 кольцевой шестерни, имеющий зубья шестерни, образованные по периферии внутренней боковой поверхности корпуса 241 шестерни, и множество соединительных участков 243а и 243b кольцевой шестерни, образованных по периферии верхней поверхности корпуса 241 шестерни.

Соединительные участки 243а и 243b кольцевой шестерни могут быть образованы в форме, которая выступает вверх от верхней поверхности корпуса 241 шестерни, например, и включают в себя первый соединительный участок 2 43а кольцевой шестерни, вставленный в первый соединительный участок 222а соединителя для соединения с крепежным элементом (не показан), и второй соединительный участок 243b кольцевой шестерни, вставленный во второй соединительный участок 222b соединителя для использования в качестве направляющей.

Вал 212 главной шестерни выполнен с длиной в вертикальном направлении, верхний концевой участок 212а вала 212 главной шестерни вставлен в участок 210b для вставки вала второго главного соединителя 210 и соединен, и нижний концевой участок 212b вала 212 главной шестерни соединен с валом 310 электродвигателя 300 и вращается в направлении вперед за счет приведения в действие электродвигателя 300.

Крепежная канавка 212g образована углубленной вниз от верхней поверхности верхнего концевого участка 212а. В положении, в котором верхний концевой участок 212а вставлен в участок 210b для вставки вала, крепежный элемент (не показан) закреплен в крепежной канавке 212g через участок 210 с для вставки крепежного элемента, так что вал 212 главной шестерни и второй главный соединитель 210 соединены в осевом направлении.

Верхний участок 212 с для вставки подшипника, участок 212d корпуса вала, участок 212е для вставки шестерни и нижний участок 212f для вставки подшипника последовательно образованы сверху вниз между верхним концевым участком 212а и нижним концевым участком 212b.

Пятый подшипник 272 вставлен на верхний участок 212с для вставки подшипника, и между внутренней боковой поверхностью опорного участка 225 подшипника и наружной боковой поверхностью верхнего участка 212с для вставки подшипника внутреннее кольцо пятого подшипника 272 вращается в направлении вперед, и его наружное кольцо вращается в обратном направлении.

Участок 212d корпуса вала образован с диаметром, большим диаметра верхнего участка 212с для вставки подшипника, и, таким образом, ступень образована на верхнем конце кромки участка 212d корпуса вала. Внутреннее кольцо пятого подшипника 272 поддерживается ступенью участка 212d корпуса вала.

Главная шестерня 213 вставлена на участок 212е для вставки шестерни для вращения за одно целое с ней. Участок 212е для вставки шестерни выполнен с диаметром, меньшим диаметра участка 212d корпуса вала, и, таким образом, ступень образована на нижнем конце кромки участка 212d корпуса вала. Когда главная шестерня 213 вставлена на участок 212е для вставки шестерни, верхняя поверхность главной шестерни 213 зацеплена со ступенью на нижнем конце участка 212d корпуса вала, и, таким образом, глубина вставки главной шестерни 213 ограничена.

Шестой подшипник 273 вставлен на нижний участок 212f для вставки подшипника, и поскольку нижний участок 212f для вставки подшипника выполнен с диаметром, меньшим диаметра участка 212е для вставки шестерни, ступень образована на нижнем конце кромки участка 212е для вставки шестерни. Когда шестой подшипник 273 вставлен на нижний участок 212f для вставки подшипника, шестой подшипник 273 зацеплен со ступенью участка 212е для вставки шестерни, и, таким образом, глубина вставки шестого подшипника 273 ограничена.

Корпус 250 редуктора включает в себя верхний элемент 251 корпуса, выполненный в форме диска и расположенный на верхнем участке корпуса 250 редуктора, боковой элемент 252 корпуса, который проходит вниз от кромки верхнего элемента 251 корпуса, крепежный выступ 254, выполненный в виде множества крепежных выступов 254 по наружной периферии бокового элемента 252 корпуса и имеющий длину в вертикальном направлении, центральный фланец 255 корпуса, который выступает вверх от верхнего элемента 251 корпуса на центральном участке верхнего элемента 251 корпуса, сквозное отверстие 253, образованное для прохождения через центральный участок центрального фланца 255 корпуса, и опорный участок 256 подшипника, который выступает вниз от нижней поверхности верхнего элемента 251 корпуса в направлении, противоположном центральному фланцу 255 корпуса.

Крепежный участок 28 (см. фиг.3), закрепленный на крепежном выступе 254, образован на верхней пластине 22 кожуха, и посредством закрепления крепежного выступа 254 и крепежного участка 28 друг с другом с использованием крепежного элемента (не показан) узел 200 редуктора закреплен на верхней пластине 22 кожуха.

Второй главный соединитель 210 на внутренней стороне и второй соединитель 224 обратного вращения на наружной стороне соединены так, чтобы иметь соосную конструкцию и выполнены с возможностью прохождения через сквозное отверстие 253.

Четвертый подшипник 271 расположен между участком 223 для вставки подшипника второго соединителя 224 обратного вращения и опорным участком 256 подшипника, и внутреннее кольцо четвертого подшипника 271 вращается в обратном направлении вместе с участком 223 для вставки подшипника.

Крышка 260 корпуса редуктора выполнена с возможностью закрытия открытого нижнего участка корпуса 250 редуктора и включает в себя корпус 265 крышки, выполненный в виде плоской пластины, участок 261 для вставки главного вала, который образован на центральном участке корпуса 265 крышки и одновременно выступает вверх от верхней поверхности крышки 260 корпуса редуктора и выступает вниз от ее нижней поверхности, чтобы иметь цилиндрическую форму, отверстие 263 для вставки вала вспомогательной шестерни, образованное в виде множества отверстий 263 для вставки вала вспомогательной шестерни на наружной периферии участка 261 для вставки главного вала, для прохождения через корпус 265 крышки, участок 264 для вставки вала вспомогательной шестерни, который выступает вниз от нижней поверхности корпуса 265 крышки и окружает отверстие 263 для вставки вала вспомогательной шестерни, и множество крепежных фланцев 262, которые выступают наружу от кромки корпуса 265 крышки.

Опорный участок 261а подшипника образован на нижнем концевом участке участка 261 для вставки главного вала для сгиба внутрь и выступа, и отверстие 261b для прохождения вала, через которое проходит нижний концевой участок 212b вала 212 главной шестерни, выполнено на центральном участке опорного участка 261а подшипника.

Шестой подшипник 273 расположен между внутренней боковой поверхностью участка 261 для вставки главного вала и наружной боковой поверхностью нижнего участка 212f для вставки подшипника вала 212 главной шестерни, так что вал 212 главной шестерни вращается в направлении вперед. В этом случае нижний концевой участок наружного кольца шестого подшипника 273 поддерживается ступенью, образованной на верхней поверхности опорного участка 261а подшипника.

Крепежное отверстие 262а выполнено в крепежном фланце 262, и посредством расположения крепежного отверстия 262а для соответствия с крепежной канавкой (не показана), образованной в нижней поверхности крепежного выступа 254 корпуса 250 редуктора, и затем закрепления корпуса 250 редуктора и крышки 260 корпуса редуктора с использованием крепежного элемента, корпус 250 редуктора и крышка 260 корпуса редуктора соединены друг с другом.

Будет описана соединительная конструкция первой вспомогательной шестерни 230-1, второй вспомогательной шестерни 230-2 и третьей вспомогательной шестерни 230-3. Поскольку все из первой-третьей вспомогательных шестерен 230-1, 230-2 и 230-3 соединены с использованием одной и той же конструкции, конструкция будет описана только относительно первой вспомогательной шестерни 230-1.

Первая вспомогательная шестерня 230-1 установлена с возможностью вращения на крышке 260 корпуса редуктора с помощью вала 231-1 первой вспомогательной шестерни, седьмого подшипника 232-1 и четвертого стопорного кольца 233-1.

Первая вспомогательной шестерни 230-1 включает в себя участок 230-1а для зацепления главной шестерни, имеющий зубья шестерни, образованные по периферии наружной периферийной поверхности, для зацепления с главный шестерней 213, участок 230-1b для зацепления кольцевой шестерни, расположенный на верхнем участке участка 230-1а для зацепления главной шестерни для образования как одного целого с ним, и имеющий зубья шестерни, образованные по периферии наружной периферийной поверхности для зацепления с соединительным участком 242 кольцевой шестерни на внутренней боковой поверхности кольцевой шестерни 240, и сквозной участок 230-1с вала, образованный для вертикального прохождения через центр участка 230-1а для зацепления главной шестерни и участка 230-1b для зацепления кольцевой шестерни.

В этом случае, поскольку участок 230-1а для зацепления главной шестерни образован с диаметром, большим диаметра участка 230-1b для зацепления кольцевой шестерни, число зубьев шестерни участка 230-1а для зацепления главной шестерни больше числа зубьев шестерни участка 230-1b для зацепления кольцевой шестерни.

Когда число зубьев шестерни участка 230-1а для зацепления главной шестерни и число зубьев шестерни участка 230-1b для зацепления кольцевой шестерни выполнены отличными друг от друга, как описано выше, поскольку скорость вращения первого ножа 110 и скорость вращения второго ножа 120 становятся отличными друг от друга, блендер может соответствовать различным целям при измельчении пищевых продуктов, и, таким образом, возможности сбыта блендера могут быть повышены.

В настоящем изобретении, поскольку участки 230-1b, 230-2b и 230-ЗЬ для зацепления кольцевой шестерни вспомогательной шестерни, которая передает обратное вращение, выполнены внутренними относительно внутренней боковой поверхности кольцевой шестерни 240, скорости вращения первого ножа 110 и второго ножа 120 могут изменяться в различных диапазонах даже без увеличения размера блендера 1.

В частности, поскольку участок 230-1а для зацепления главной шестерни и участок 230-1b для зацепления кольцевой шестерни расположены вертикально друг на друге и имеется разность между высотой, на которой участок 230-1а для зацепления главной шестерни зацеплен с главный шестерней 213, и высотой, на которой участок 230-1b для зацепления кольцевой шестерни зацеплен с кольцевой шестерней 240, размер вспомогательных шестерен 230-1, 230-2 и 230-3 является менее ограниченным.

То есть, как показано на фиг.9, поскольку нижняя поверхность соединительного участка 242 кольцевой шестерни 240 и верхняя поверхность участка 230-1 для зацепления главной шестерни расположены на расстояние Н друг от друга в вертикальном направлении, которое является направлением центральной оси вала 212 главной шестерни, размер участка 230-1а для зацепления главной шестерни 230-1 может быть увеличен, так что наружная боковая поверхность 230-1f участка 230-1а для зацепления главной шестерни вспомогательной шестерни 230-1 расположен дальше наружу, чем внутренняя боковая поверхность 244 кольцевой шестерни 240. Таким образом, посредством регулировки вспомогательной шестерни 230-1 до различных размеров, разность скоростей вращения между первым ножом 110 и вторым ножом 120 может быть выполнена с различными значениями в широком диапазоне.

Внутренние периферийные поверхности участка 230-1а для зацепления главной шестерни и участка 230-1b для зацепления кольцевой шестерни, которые окружают сквозной участок 230-1с вала, образованы в ступенчатой форме, так что внутренняя периферийная поверхность участка 230-1b для зацепления кольцевой шестерни выступает дальше внутрь, чем внутренняя периферийная поверхность участка 230-1а для зацепления главной шестерни, и, таким образом, ступенчатый участок 230-ld образован на внутренних периферийных поверхностях.

Канавка 230-1е для вставки кольца, в которую вставлено четвертое стопорное кольцо 233-1, образована на внутренней периферийной поверхности участка 230-1а для зацепления главной шестерни.

Вал 231-1 первой вспомогательной шестерни включает в себя участок 231-1а для вставки подшипника, на который вставлен седьмой подшипник 232-1, участок 231-1b для вставки крышки, который проходит вниз от нижнего конца участка 231-1а для вставки подшипника и имеет диаметр, меньший диаметра участка 231-1а для вставки подшипника, и верхний участок 231-1 с, который образован на верхнем участке участка 231-1а для вставки подшипника и имеет диаметр, больший диаметра участка 231-1а для вставки подшипника. Вал 231-1 первой вспомогательной шестерни вставлен в сквозной участок 230-1с вала для вертикального прохождения через сквозной участок 230-1с вала.

Седьмой подшипник 232-1 расположен между наружной периферийной поверхностью вала 231-1 первой вспомогательной шестерни и внутренней периферийной поверхностью участка 230-1а для зацепления главной шестерни, так что первая вспомогательная шестерня 230-1 вращается в обратном направлении относительно вала 231-1 первой вспомогательной шестерни. В этом случае верхний конец наружного кольца седьмого подшипника 232-1 зацеплен со ступенчатым участком 230-ld, и нижний конец наружного кольца седьмого подшипника 232-1 поддерживается четвертым стопорным кольцом 233-1.

Участок 231-1b для вставки крышки вала 231-1 первой вспомогательной шестерни вставлен в отверстие 263 для вставки вала вспомогательной шестерни, и нижняя концевая поверхность участка 231-1а для вставки подшипника зацеплена со ступенчатым участком 264а участка 264 для вставки вала вспомогательной шестерни. В этом случае участок 231-1b для вставки крышки и отверстие 263 для вставки вала вспомогательной шестерни соединены винтовым соединением друг с другом.

Поскольку участок 264 для вставки вала вспомогательной шестерни выступает от нижней поверхности корпуса 265 крышки, вертикальная толщина участка 264 для вставки вала вспомогательной шестерни толще толщины корпуса 265 крышки. Следовательно, поскольку длина, с которой участок 231-1b для вставки крышки вставлен в отверстие 263 для вставки вала вспомогательной шестерни и входит в контакт с ним, может быть в достаточной степени обеспечена, вертикальность может быть обеспечена для предотвращения наклона вала 231-1 первой вспомогательной шестерни относительно вертикальной осевой линии, когда вал 231-1 первой вспомогательной шестерни установлен на крышке 260 корпуса редуктора.

Вторая вспомогательная шестерня 230-2 установлена с возможностью вращения на крышке 260 корпуса редуктора с помощью вала 231-2 второй вспомогательной шестерни, восьмого подшипника 232-2 и пятого стопорного кольца 233-2, каждое из которых является идентичным соответствующему элементу, соединенному с первой вспомогательной шестерней 230-1, описанной выше.

Третья вспомогательная шестерня 230-3 установлена с возможностью вращения на крышке 260 корпуса редуктора с помощью вала 231-3 третьей вспомогательной шестерни, девятого подшипника 232-3 и шестого стопорного кольца 233-3, каждое из которых является идентичным соответствующему элементу, соединенному с первой вспомогательной шестерней 230-1, описанной выше.

Как показано фиг.10, вал 212 главной шестерни расположен на центральном участке корпуса 250 редуктора, и вал 231-1 первой вспомогательной шестерни, вал 231-2 второй вспомогательной шестерни и вал 231-3 третьей вспомогательной шестерни расположены с интервалом 120° в положениях рядом с периферией вала 212 главной шестерни.

Соединительные конструкции первого главного соединителя 111d, второго главного соединителя 210, первого соединителя 125g обратного вращения и второго соединителя 224 обратного вращения будут описаны со ссылкой на рис. 6.

Первый главный соединитель 111d выполнен в виде шестиугольного стержня, имеющего шестиугольное поперечное сечение. То есть, шесть плоских поверхностных участков 111d-1 и 111d-2 образованы по периферии наружной боковой поверхности главного ножевого вала 111 на боковой поверхности главного ножевого вала 111, и угловые участки 111d-3 образованы между плоскими поверхностными участками 111d-1 и 111d-2, которые примыкают друг к другу. Поскольку зубья шестерни состоят из вершин и впадин, угловые участки 111d-3 соответствуют вершинам зубьев шестерни, и участки плоской поверхности 111d-1 и 111d-2 соответствуют впадинам зубьев шестерни.

Диаметр первого главного соединителя 11Id должен быть большим для образования первого главного соединителя 111d в многоугольных формах с большим числом сторон, чем шестиугольник. Однако, посредством образования первого главного соединителя 111d в форме шестиугольного стержня, первый главный соединитель 111d может быть выполнен с небольшим диаметром.

На соединительном участке 210а второго главного соединителя 210, в который вставлен первый главный соединитель 111d, множество вершин и впадин поочередно и многократно образовано по периферии внутренней боковой поверхности, так что образованы зубья шестерни. Когда угловые части 111d-3 вставлены в впадины соединительного участка 210а второго главного соединителя и вращаются, угловые участки 111d-3 зацеплены с вершинами соединительного участка 210а второго главного соединителя, так что угловые участки 111d-3 и соединительный участок 210а второго главного соединителя вращаются вместе.

В случае, в котором первый главный соединитель 111d выполнен с шестью угловыми участками 111d-3 для осуществления первого главного соединителя 111d с небольшим диаметром, когда число впадин соединительного участка 210а второго главного соединителя, образованного на втором главном соединителе 210, выполнено, например, в количестве двенадцати, и, таким образом, выполнено большим числа угловых участков 111d-3, поскольку вершины и впадины могут быть соединены независимо от направления, в котором первый главный соединитель 111d вставлен в соединительный участок 210а второго главного соединителя, работа по сборке первого главного соединителя 111d и второго главного соединителя 210 облегчена.

Хотя первый главный соединитель 111d был описан выше как вставленный во внутреннюю область второго главного соединителя 210 и зацепленный с внутренней областью второго главного соединителя 210, когда положения зубьев шестерни, образованных на первом главном соединителе 111d и втором главном соединителе 210, изменены, то есть, зубья шестерни первого главного соединителя 111d образованы на его внутренней боковой поверхности, и зубья шестерни второго главного соединителя 210 образованы на его наружной боковой поверхности, второй главный соединитель может быть вставлен во внутреннюю область первого главного соединителя и зацеплен с внутренней областью первого главного соединителя.

Число зубьев шестерни первого соединителя 125g обратного вращения и число зубьев шестерни второго соединителя 224 обратного вращения могут быть выполнены одинаковыми.

В настоящем варианте осуществления, как описано выше, второй соединитель 224 обратного вращения вставлен во внутреннюю область первого соединителя 125g обратного вращения и зацеплен с внутренней областью первого соединителя 125g обратного вращения, но при изменении положений зубьев шестерни, образованных на втором соединителе 224 обратного вращения и первом соединителе 125g обратного вращения, то есть, зубья шестерни второго соединителя 224 обратного вращения образованы на его внутренней боковой поверхности, и зубья шестерни первого соединителя 125g обратного вращения образованы на его наружной боковой поверхности, первый соединитель обратного вращения может быть вставлен во внутреннюю область второго соединителя обратного вращения и зацеплена с ней.

Как показано на фиг.8, поскольку первый главный соединитель 111d вставлен во внутреннюю область второго главного соединителя 210 и зацеплен с ней, и на его наружной стороне второй соединитель 224 обратного вращения вставлен во внутреннюю область первого соединителя 125g обратного вращения и зацеплен с ней, четыре соединителя соединены в соосной конструкции.

Кроме того, участок, на котором первый главный соединитель 111d и второй главный соединитель 210 зацеплены друг с другом, и участок, на котором первый соединитель 125g обратного вращения и второй соединитель 224 обратного вращения зацеплены друг с другом, могут быть выполнены с возможностью по меньшей мере частичного перекрытия друг с другом в вертикальном направлении, которое является осевым направлением.

Таким образом, поскольку высота утопленного участка 25 для соединения четырех соединителей может быть минимизирована, размер блендера 1 может быть уменьшен.

В блендере 1, имеющем вышеуказанную конструкцию, при приведении в действие электродвигателя 300 вал 212 главной шестерни, главная шестерня 213, второй главный соединитель 210, первый главный соединитель 111d, главный ножевой вал 111 и первый нож 110, которые соединены с валом 310 электродвигателя 300, вращаются в направлении вперед.

Одновременно первая-третья вспомогательные шестерни 230-1, 230-2 и 230-3, которые зацеплены с главной шестерней 213, и кольцевая шестерня 240, зацепленная с первой-третьей вспомогательными шестернями 230-1, 230-2 и 230-3, вращаются в обратном направлении. Таким образом, вращение вперед главной шестерни 213 преобразовано в обратное вращение.

За счет обратного вращения кольцевой шестерни 240 второй соединитель 224 обратного вращения, первый соединитель 125g обратного вращения, ножевой вал 125 обратного вращения, вторая крышка 121 и второй нож 120 вращаются в обратном направлении.

Как описано выше, поскольку в утопленном участке 25, который является областью, образованной между контейнером 10 и кожухом 20, первый главный соединитель 111d и второй главный соединитель 210 соединены друг с другом, и первый соединитель 125g обратного вращения и второй соединитель 224 обратного вращения соединены друг с другом, когда контейнер 10 отделен от кожуха 20, только ножевой узел 100 остается соединенным с контейнером 10, и узел 200 редуктора остается внутри кожуха 20. Следовательно, поскольку контейнер 10, соединенный с ножевым узлом 100, является легким, неудобства для пользователя из-за веса контейнера 10 могут быть предотвращены.

Кроме того, поскольку ножевой узел 100 может быть легко отсоединен от контейнера 10, контейнер 10 и ножевой узел 100 могут быть промыты в положении, в котором ножевой узел 100 удален из контейнера 10. Таким образом, можно предотвратить травму пользователя из-за ножа при мытье контейнера 10 и ножевого узла 100.

Кроме того, когда контейнер 10 и ножевой узел 100 отделены от кожуха 20, поскольку второй главный соединитель 210 открыт на верхнюю сторону верхней пластины 22 кожуха 20, второй главный соединитель 210 может быть легко отделен от узла 200 редуктора. Следовательно, отдельная промывка второго главного соединителя 210 облегчена.

Примеры осуществления настоящего изобретения были подробно описаны выше, но настоящее изобретение не ограничивается вышеописанными вариантами осуществления. Настоящее изобретение может быть изменено и осуществлено различными другими способами в пределах объема формулы изобретения, подробного описания и сопроводительных чертежей, и такие изменения также относятся к настоящему раскрытию.

Описание ссылочных позиций

10: контейнер 11: корпус контейнера

12: нижний участок 13: нижний фланец контейнера

14: сквозное отверстие 15: фланец сквозного отверстия

20: кожух 21: корпус корпуса

22: верхняя пластина кожуха 22а: сквозное отверстие

24: установочный участок контейнера 25: утопленный участок

26: корпус стенки утопленного участка 27: крышка кожуха

100: ножевой узел 100а: набор ножей

110: первый нож 110а: соединительный участок вала

110b: участок ножа 110с: сквозное отверстие вала

111: главный ножевой вал 111а: первый соединительный участок ножа

111b: корпус вала 111 с: выступающая ступень

111d: первый главный соединитель 112: первая крышка

120: второй нож 120а: соединительный участок вала

120b: участок ножа 120с: сквозное отверстие вала

120d: соединительная поверхность ножа 121: вторая крышка

121а: корпус крышки 121b: участок верхней поверхности крышки

121с: винтовая резьба 121d: сквозное отверстие

125: ножевой вал обратного вращения 125а: участок корпуса вала

125b: соединительный участок второго ножа 125 с: выступающий опорный участок

125d: участок верхнего корпуса вала 125е: канавка для вставки первого кольца

125f: канавка для вставки второго кольца 125g: первый соединитель обратного вращения

125h: сквозное отверстие вала 130: держатель

131: участок держателя 131а: сквозное отверстие

132: кромочный участок 133: опорный участок

134: канавка для вставки третьего кольца 142: первое масляное уплотнение

143: первый подшипник 144: второй подшипник

145: второе масляное уплотнение 146: третий подшипник

150: уплотняющий элемент 160: крепежная гайка

160а: участок корпуса гайки 160b: сквозное отверстие

160 с: наружный фланец 171: первое стопорное кольцо

172: второе стопорное кольцо 173: третье стопорное кольцо

174: кольцевая втулка 200: узел редуктора

200а: вспомогательный узел редуктора 210: второй главный соединитель

210а: соединительный участок второго главного соединителя

210b: участок для вставки вала

210 с: участок для вставки крепежного элемента

212: вал главной шестерни

212а: верхний концевой участок 212b: нижний концевой участок

212с: верхний участок для вставки подшипника 212d: участок корпуса вала

212е: участок для вставки шестерни

212f: нижний участок для вставки подшипника

212g: крепежная канавка 213: главная шестерня

220: элемент второго соединителя обратного вращения

221: опорный корпус соединителя

222а, 222b: соединительный участок соединителя 223: участок для вставки подшипника

224: второй соединитель обратного вращения 225: опорный участок подшипника

230-1: первая вспомогательная шестерня 230-1а: участок для зацепления главной шестерни

230-1b: участок для зацепления кольцевой шестерни 231-1: вал первой вспомогательной шестерни

232-1: седьмой подшипник 233-1: четвертое стопорное кольцо

230-2: вторая вспомогательная шестерня 231-2: вал второй вспомогательной шестерни

232-2: восьмой 233-2: пятое стопорное кольцо

230-3: третья вспомогательная шестерня 231-3: вал третьей

вспомогательной шестерни

232-3: девятый подшипник 233-3: шестое стопорное кольцо

240: кольцевая шестерня 241: корпус шестерни

242: соединительный участок кольцевой шестерни

243а, 243b: соединительный участок кольцевой шестерни

244: внутренняя боковая поверхность 250: корпус редуктора

251: верхний элемент корпуса 252: боковой элемент корпуса

253: сквозное отверстие 254: крепежный выступ

255: центральный фланец корпуса 2 56: опорный участок подшипника

260: крышка корпуса редуктора 261: участок для вставки главного вала

262: крепежный фланец 263: отверстие для вставки вала вспомогательной шестерни

264: участок для вставки вала вспомогательной шестерни

265: корпус крышки

271: четвертый подшипник 272: пятый подшипник

273: шестой подшипник 300: электродвигатель

Изобретение относится к блендеру с двунаправленно вращающимися ножами, который выполнен с возможностью обеспечения вращения пары ножей в противоположных направлениях с разными скоростями вращения. Блендер с двунаправленно вращающимися ножами содержит ножевой узел, включающий в себя главный ножевой вал, который выполнен с возможностью обеспечения вращения за одно целое первого ножа и первого главного соединителя в направлении вперед, и ножевой вал обратного вращения, который выполнен с возможностью обеспечения вращения за одно целое второго ножа и первого соединителя обратного вращения в обратном направлении и имеет конструкцию, которая соосна с главным ножевым валом и через которую проходит главный ножевой вал; и узел редуктора, включающий в себя вал главной шестерни, который выполнен с возможностью обеспечения вращения второго главного соединителя, который зацеплен с первым главным соединителем, и главной шестерни в направлении вперед, по меньшей мере одну вспомогательную шестерню, которая зацеплена с главной шестерней и вращается в обратном направлении, кольцевую шестерню, для которой вспомогательная шестерня является внутренней и зацеплена с ней, и второй соединитель обратного вращения, который выполнен с возможностью вращения за одно целое с кольцевой шестерней в обратном направлении и передачи обратного вращения первому соединителю обратного вращения, при этом во внутренней области одного из первого главного соединителя и второго главного соединителя, другой из первого главного соединителя и второго главного соединителя вставлен для зацепления с ней; первый соединитель обратного вращения выполнен за одно целое с нижним концевым участком ножевого вала обратного вращения; один из первого соединителя обратного вращения и второго соединителя обратного вращения вставлен во внутреннюю область другого из первого соединителя обратного вращения и второго соединителя обратного вращения и зацеплен с ней, в кожухе, имеющем расположенный в нем узел редуктора, расположены установочный участок контейнера, который образован по периферии верхнего конца кожуха и на котором расположен контейнер для размещения пищевых продуктов, корпус стенки утопленного участка, который проходит вниз от внутреннего бокового концевого участка установочного участка контейнера, и верхняя пластина кожуха, которая проходит внутрь от нижнего конца корпуса стенки утопленного участка и образована в положении ниже установочного участка контейнера; в утопленном участке, который является внутренней областью, окруженной корпусом стенки утопленного участка и верхней пластиной кожуха, первый главный соединитель и второй главный соединитель соединены друг с другом, и первый соединитель обратного вращения и второй соединитель обратного вращения соединены друг с другом; второй главный соединитель соединен с верхним концом вала главной шестерни с использованием крепежного элемента, и после отделения крепежного элемента от второго главного соединителя и вала главной шестерни в положении, в котором контейнер отделен вверх от кожуха, второй главный соединитель отделен от вала главной шестерни к верхней стороне верхней пластины кожуха; ножевой узел установлен для прохождения через нижний участок контейнера для размещения пищевых продуктов и соединен с возможностью отделения с контейнером; и при отделении кожуха, имеющего установленный в нем узел редуктора, от контейнера узел редуктора отделяется от ножевого узла. Технический результат - облегчение разборки и сборки элементов, обеспечение безопасного использования блендера и повышение долговечности его элементов. 20 з.п. ф-лы, 10 ил.

1. Блендер с двунаправленно вращающимися ножами, содержащий ножевой узел, включающий в себя главный ножевой вал, который выполнен с возможностью обеспечения вращения за одно целое первого ножа и первого главного соединителя в направлении вперед, и ножевой вал обратного вращения, который выполнен с возможностью обеспечения вращения за одно целое второго ножа и первого соединителя обратного вращения в обратном направлении и имеет конструкцию, которая соосна с главным ножевым валом и через которую проходит главный ножевой вал; и

узел редуктора, включающий в себя вал главной шестерни, который выполнен с возможностью обеспечения вращения второго главного соединителя, который зацеплен с первым главным соединителем, и главной шестерни в направлении вперед, по меньшей мере одну вспомогательную шестерню, которая зацеплена с главной шестерней и вращается в обратном направлении, кольцевую шестерню, для которой вспомогательная шестерня является внутренней и зацеплена с ней, и второй соединитель обратного вращения, который выполнен с возможностью вращения за одно целое с кольцевой шестерней в обратном направлении и передачи обратного вращения первому соединителю обратного вращения,

при этом

во внутренней области одного из первого главного соединителя и второго главного соединителя, другой из первого главного соединителя и второго главного соединителя вставлен для зацепления с ней;

первый соединитель обратного вращения выполнен за одно целое с нижним концевым участком ножевого вала обратного вращения;

один из первого соединителя обратного вращения и второго соединителя обратного вращения вставлен во внутреннюю область другого из первого соединителя обратного вращения и второго соединителя обратного вращения и зацеплен с ней,

в кожухе, имеющем расположенный в нем узел редуктора, расположены установочный участок контейнера, который образован по периферии верхнего конца кожуха и на котором расположен контейнер для размещения пищевых продуктов, корпус стенки утопленного участка, который проходит вниз от внутреннего бокового концевого участка установочного участка контейнера, и верхняя пластина кожуха, которая проходит внутрь от нижнего конца корпуса стенки утопленного участка и образована в положении ниже установочного участка контейнера;

в утопленном участке, который является внутренней областью, окруженной корпусом стенки утопленного участка и верхней пластиной кожуха, первый главный соединитель и второй главный соединитель соединены друг с другом, и первый соединитель обратного вращения и второй соединитель обратного вращения соединены друг с другом;

второй главный соединитель соединен с верхним концом вала главной шестерни с использованием крепежного элемента, и после отделения крепежного элемента от второго главного соединителя и вала главной шестерни в положении, в котором контейнер отделен вверх от кожуха, второй главный соединитель отделен от вала главной шестерни к верхней стороне верхней пластины кожуха;

ножевой узел установлен для прохождения через нижний участок контейнера для размещения пищевых продуктов и соединен с возможностью отделения с контейнером; и

при отделении кожуха, имеющего установленный в нем узел редуктора, от контейнера узел редуктора отделяется от ножевого узла.

2. Блендер по п. 1, в котором вспомогательная шестерня включает в себя участок для зацепления главной шестерни, зацепленный с главной шестерней, и участок для зацепления кольцевой шестерни, который вертикально расположен на участке для зацепления главной шестерни, выполненный с ним за одно целое и зацепленный с внутренней боковой поверхностью кольцевой шестерни.

3. Блендер по п. 2, в котором число зубьев шестерни участка для зацепления главной шестерни и число зубьев шестерни участка для зацепления кольцевой шестерни отличаются друг от друга.

4. Блендер по п. 2, в котором наружная боковая поверхность участка для зацепления главной шестерни расположена дальше наружу, чем внутренняя боковая поверхность кольцевой шестерни.

5. Блендер по п. 2, в котором нижняя поверхность соединительного участка кольцевой шестерни, на котором образованы зубья кольцевой шестерни, и верхняя поверхность участка для зацепления главной шестерни расположены на расстоянии друг от друга в направлении центральной оси вала главной шестерни.

6. Блендер по п. 1, в котором второй соединитель обратного вращения выполнен за одно целое с опорным корпусом соединителя элемента второго соединителя обратного вращения, соединенного с кольцевой шестерней, и имеет форму, которая выступает вверх от центрального участка опорного корпуса соединителя.

7. Блендер по п. 6, в котором

множество соединительных участков кольцевой шестерни выполнены по периферии кольцеобразного корпуса кольцевой шестерни; и

опорный корпус соединителя выполнен в форме диска, и соединительный участок соединителя образован на периферии кромки опорного корпуса соединителя для обеспечения соединения с соединительным участком кольцевой шестерни.

8. Блендер по п. 1, дополнительно содержащий

корпус редуктора, выполненный с возможностью окружения участка наружной стороны узла редуктора; и

крышку корпуса редуктора, выполненную с возможностью закрытия открытого участка корпуса редуктора.

9. Блендер по п. 8, дополнительно содержащий

вал вспомогательной шестерни, который вставлен в сквозной участок вала вспомогательной шестерни, образованный для вертикального прохождения через центральный участок вспомогательной шестерни, и имеет нижний участок, соединенный винтовым соединением с отверстием для вставки вала вспомогательной шестерни, образованным в крышке корпуса редуктора;

подшипник, расположенный между внутренней боковой поверхностью вспомогательной шестерни и наружной боковой поверхностью вала вспомогательной шестерни, так что вспомогательная шестерня вращается относительно вала вспомогательной шестерни; и

стопорное кольцо, вставленное в канавку для вставки кольца, которая выполнена по периферии внутренней боковой поверхности вспомогательной шестерни, для поддержания нижней поверхности подшипника.

10. Блендер по п. 8, в котором

сквозное отверстие образовано для прохождения через верхний элемент корпуса, который расположен на верхнем участке корпуса редуктора; и

второй главный соединитель и второй соединитель обратного вращения являются соосными и проходят через сквозное отверстие.

11. Блендер по п. 8, в котором

опорный участок подшипника, в который вставлен подшипник, образован на нижней поверхности верхнего элемента корпуса, расположенного на верхнем участке корпуса редуктора; и

подшипник расположен между опорным участком подшипника и участком для вставки подшипника, который образован за одно целое с нижним участком второго соединителя обратного вращения.

12. Блендер по п. 8, в котором

вал вспомогательной шестерни выполнен с возможностью вертикального прохождения через центр вспомогательной шестерни;

крышка корпуса редуктора включает в себя корпус крышки, выполненный в форме плоской пластины;

участок для вставки вала вспомогательной шестерни, который образован толще корпуса крышки и имеет образованное в нем отверстие для вставки вала вспомогательной шестерни, выполнен за одно целое с корпусом крышки; и

нижний концевой участок вала вспомогательной шестерни вставлен в отверстие для вставки вала вспомогательной шестерни и поддерживается им.

13. Блендер по п. 1, в котором первый главный соединитель и второй главный соединитель расположены внутри первого соединителя обратного вращения и второго соединителя обратного вращения.

14. Блендер по п. 1, в котором зазор образован между наружной боковой поверхностью второго главного соединителя и внутренней боковой поверхностью второго соединителя обратного вращения для обеспечения вращения второго главного соединителя и второго соединителя обратного вращения в противоположных направлениях.

15. Блендер по п. 1, в котором

первый главный соединитель выполнен за одно целое с нижним концевым участком главного ножевого вала; и

один из первого главного соединителя и второго главного соединителя вставлен во внутреннюю область другого из первого главного соединителя и второго главного соединителя и зацеплен с ней.

16. Блендер по п. 1, в котором

первый главный соединитель, второй главный соединитель, первый соединитель обратного вращения и второй соединитель обратного вращения являются соосными; и

участок, на котором первый главный соединитель и второй главный соединитель зацеплены друг с другом, и участок, на котором первый соединитель обратного вращения и второй соединитель обратного вращения зацеплены друг с другом с по меньшей мере частичным перекрытием друг друга в осевом направлении главного ножевого вала.

17. Блендер по п. 1, в котором

во внутренней области одного из первого главного соединителя и второго главного соединителя другой из первого главного соединителя и второго главного соединителя вставлен для зацепления с ней; и

число вершин и впадин, образованных на соединителе, имеющем внутреннюю область, образованную в нем, больше числа вершин и впадин, образованных на другом соединителе.

18. Блендер по п. 1, в котором

сквозное отверстие, через которое проходят второй главный соединитель и второй соединитель обратного вращения, выполнено в верхней пластине кожуха; и

участок верхней пластины кожуха, в котором выполнено сквозное отверстие, выступает дальше вверх, чем кромка наружной стороны верхней пластины кожуха.

19. Блендер по п. 1, в котором по меньшей мере два подшипника, которые расположены вертикально на расстоянии друг от друга для обеспечения вращения друг относительно друга, расположены между наружной боковой поверхностью главного ножевого вала и внутренней боковой поверхностью ножевого вала обратного вращения.

20. Блендер по п. 1, который снабжен

держателем, включающим в себя участок держателя, через который проходят главный ножевой вал и ножевой вал обратного вращения, кромочный участок, который проходит наружу по периферии участка держателя, и цилиндрический опорный участок, который выступает вниз от нижней поверхности участка держателя; и

опорный участок проходит через нижний участок контейнера, и уплотняющий элемент выполнен с возможностью поддержания воздухонепроницаемости между нижней поверхностью кромочного участка и верхней поверхностью контейнера.

21. Блендер по п. 1, который снабжен

держателем, включающим в себя участок держателя, через который проходят главный ножевой вал и ножевой вал обратного вращения, кромочный участок, который проходит наружу по периферии участка держателя и цилиндрический опорный участок, который выступает вниз от нижней поверхности участка держателя; и

опорный участок проходит через нижний участок контейнера, и крепежная гайка выполнена с возможностью винтового соединения с наружной боковой поверхностью опорного участка для соединения ножевого узла с нижней стороной контейнера.
