ПРИВОДНОЕ УСТРОЙСТВО ДЛЯ ПЛАНЕТАРНОГО МИКСЕРА И ПЛАНЕТАРНЫЙ МИКСЕР Российский патент 2024 года по МПК A47J43/08

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области кухонных приборов, в частности к приводному устройству для планетарного миксера и планетарному миксеру.

УРОВЕНЬ ТЕХНИКИ

[0002] Планетарный миксер представляет собой многофункциональный бытовой прибор для обработки продуктов. Известный планетарный миксер обычно выполняет функции замешивания теста, смешивания, взбивания яичных белков, измельчения мяса, отжима лапши и т.п. Многофункциональность планетарного миксера позволяет готовить различные блюда, вследствие чего этот бытовой прибор популярен у пользователей.

[0003] Известный планетарный миксер содержит узел головки и узел основания, причем узел головки расположен над узлом основания, первый конец узла головки сочленен с концом узла основания, второй конец узла головки служит концом отбора мощности, и между концом отбора мощности и узлом основания предусмотрено пространство для размещения емкости для смешивания. Узел головки конструктивно выполнен в виде консольной конструкции и содержит передаточный механизм, выполненный с возможностью приведения ведомого вала в обращение вокруг своей оси и вращения. Узел смешивания установлен на ведомом валу, благодаря чему узел смешивания может совершать составное движение, складывающееся из обращения и вращения вокруг своей оси для смешивания пищевых ингредиентов.

[0004] Тем не менее, известный планетарный миксер способен смешивать пищевые ингредиенты в емкости для смешивания только в окружном направлении или только в центре, что не позволяет смешивать пищевые ингредиенты в емкости для смешивания одновременно в окружном направлении и в центре, вследствие чего возникает необходимость в увеличении разнообразия обрабатываемых пищевых ингредиентов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Для устранения недостатка известного планетарного миксера, способного смешивать пищевые ингредиенты в емкости для смешивания только в окружном направлении или только в центре, что не позволяет смешивать пищевые ингредиенты в емкости для смешивания одновременно в окружном направлении и в центре, и для дальнейшего увеличения разнообразия обрабатываемых пищевых ингредиентов предложено приводное устройство для планетарного миксера и планетарный миксер.

[0006] Первым объектом является приводное устройство для планетарного миксера, которое имеет следующее техническое решение.

[0007] Приводное устройство для планетарного миксера содержит:

[0008] головку;

[0009] двигатель в головке;

[0010] планетарную передачу, содержащую ведомую шестерню, вал солнечной шестерни, планетарную шестерню и водило, причем планетарная шестерня входит в зацепление с ведомой шестерней, и вал солнечной шестерни выполнен с возможностью приведения планетарной шестерни во вращение вокруг своей оси;

[0011] ведомый вал, причем нижний конец ведомого вала и/или вала солнечной шестерни соединен с механизмом смешивания с возможностью отсоединения, ведомый вал проходит через водило с возможностью вращения, и ведомый вал жестко соединен с планетарной передачей;

[0012] передаточный механизм, соединяющий двигатель и планетарную передачу посредством трансмиссии, для приведения вала солнечной шестерни во вращение;

[0013] при этом предусмотрена по меньшей мере одна планетарная шестерня, количество ведомых валов равно количеству планетарных шестерней, и каждая планетарная шестерня жестко соединена с одним ведомым валом.

[0014] В раскрытом выше техническом решении двигатель приводит передаточный механизм во вращение для приведения во вращение вала солнечной шестерни, вал солнечной шестерни приводит планетарную шестерню и ведомый вал во вращение вокруг своей оси и обращение вокруг вала солнечной шестерни, таким образом, осуществляя составное движение, складывающееся из обращения вокруг своей оси и вращения для перемешивания пищевых ингредиентов. В то же время, вал солнечной шестерни в этом техническом решении может быть собран в узел с механизмом смешивания с целью смешивания пищевых ингредиентов в центре емкости для смешивания, что позволяет реализовать смешивание пищевых ингредиентов во всех направлениях как в центре, так и в окружном направлении, с высокой скоростью смешивания и без мертвых зон во время смешивания. Механизм смешивания выполнен с возможностью отсоединения, что позволяет быстро устанавливать различные механизмы смешивания для обработки различных пищевых ингредиентов и увеличить разнообразие пищевых ингредиентов, обрабатываемых в данном техническом решении.

[0015] В одном из примеров осуществления изобретения каждый ведомый вал соединен с механизмом смешивания с возможностью отсоединения, причем механизмы смешивания, соединенные с ведомыми валами, имеют одинаковую длину, или механизмы смешивания, соединенные с ведомыми валами, имеют различную длину.

[0016] В раскрытом выше техническом решении механизмы смешивания, соединенные с ведомыми валами, имеют различную длину, что позволяет выполнять смешивание и получать тесто. Механизмы смешивания, соединенные с ведомыми валами, имеют одинаковую длину, что позволяет смешивать и обрабатывать другие пищевые ингредиенты, такие как мясной фарш, кусочки овощей и фруктов с низкой степенью измельчения, то есть данное техническое решение подходит для обработки различных пищевых ингредиентов.

[0017] В одном из примеров осуществления изобретения соединительный узел предусмотрен в месте соединения ведомого вала и механизма смешивания и/или в месте соединения вала солнечной шестерни и механизма смешивания; соединительный узел содержит узел защелки, содержащий защелкивающуюся часть и паз для защелки; защелкивающаяся часть расположена на первой стороне из сторон ведомого вала и механизма смешивания, обращенных друг к другу, и паз для защелки расположен на второй стороне из сторон ведомого вала и механизма смешивания, обращенных друг к другу, и/или защелкивающаяся часть расположена на первой стороне из сторон вала солнечной шестерни и механизма смешивания, обращенных друг к другу, и паз для защелки расположен на второй стороне из сторон вала солнечной шестерни и механизма смешивания, обращенных друг к другу.

[0018] Раскрытое выше техническое решение позволяет ограничить механизм смешивания в окружном направлении, поскольку защелкивающаяся часть входит в зацепление с пазом для защелки, что позволяет избежать смещения механизма смешивания в окружном направлении относительно ведомого вала или вала солнечной шестерни и обеспечить плавное вращение механизма смешивания. Кроме того, механизм смешивания может быть выполнен с возможностью отсоединения благодаря сборке с использованием защелкивающейся части и паза для защелки, что обеспечивает быструю разборку и сборку.

[0019] В одном из примеров осуществления изобретения соединительный узел дополнительно содержит упругий компонент; после того как защелкивающаяся часть входит в зацепление с пазом для защелки, упругий компонент обеспечивает упругую фиксацию механизма смешивания в направлении вниз.

[0020] В раскрытом выше техническом решении, в котором упругий компонент обеспечивает упругую фиксацию механизма смешивания в направлении вниз, можно предотвратить отсоединение защелкивающейся части от паза для защелки после входа в зацепление с пазом для защелки в процессе смешивания, обеспечивая тем самым стабильность установки механизма смешивания и плавное перемешивание планетарным миксером.

[0021] В одном из примеров осуществления изобретения первое отверстие под подшипник предусмотрено в водиле, два первых подшипника расположены в первом отверстии под подшипник; два первых подшипника расположены друг над другом с интервалом, ведомый вал проходит через два первых подшипника; второе отверстие под подшипник предусмотрено в головке, второй подшипник расположен во втором отверстии под подшипник; вал солнечной шестерни проходит через второй подшипник, и верхний конец вала солнечной шестерни соединен с третьим подшипником.

[0022] В раскрытом выше техническом решении ведомый вал закреплен посредством первого подшипника, и вал солнечной шестерни закреплен посредством второго и третьего подшипника, что позволяет повысить структурную стабильность ведомого и вала солнечной шестерни и, следовательно, стабильность работы ведомого вала и вала солнечной шестерни, а также водила, и исключить возникновение шума.

[0023] В одном из примеров осуществления изобретения передаточный механизм содержит червячную шестерню и червячный винт, червячный винт закреплен на выходном конце двигателя, червячная шестерня входит в зацепление с червячным винтом, верхний конец вала солнечной шестерни жестко соединен с червячной шестерней, и нижний конец вала солнечной шестерни жестко соединен с водилом.

[0024] В раскрытом выше техническом решении двигатель приводит во вращение червячный винт, червячный винт приводит во вращение червячную шестерню, червячная шестерня приводит во вращение вал солнечной шестерни, вал солнечной шестерни приводит во вращение водило с тем, чтобы привести во вращение ведомый вал и планетарную шестерню. Планетарная шестерня вращается вокруг своей оси благодаря зацеплению с ведомой шестерней во время вращения, а червячный винт и червячная шестерня приводят во вращение вал солнечной шестерни, что создает минимальный шум, тем самым повышая эффективность глушения шума в настоящем изобретении, увеличивая большое передаточное отношение и стабилизируя передачу, что может соответствовать требованию к большому рабочему крутящему моменту ведомого вала. Это техническое решение не предусматривает зацепление солнечной шестерни и планетарной шестерни, что уменьшает количество источников шума и снижает шум во время работы планетарного миксера, особенно на высокой скорости, тем самым улучшая эффективность глушения шума в настоящем изобретении. Кроме того, передаточный механизм в данном техническом решении имеет простую структуру и несколько компонентов, что позволяет эффективно повысить общую надежность планетарного миксера и снизить уровень отказов.

[0025] В одном из примеров осуществления изобретения передаточный механизм дополнительно содержит редуктор, содержащий корпус редуктора и крышку редуктора, выполненную с возможностью герметизации корпуса редуктора; червячный винт и червячная шестерня расположены в корпусе редуктора; третье отверстие под подшипник предусмотрено в нижней части корпуса редуктора, четвертый подшипник установлен в третьем отверстии под подшипник, вал солнечной шестерни проходит через четвертый подшипник; храповой механизм надет на вал солнечной шестерни, внутренняя окружная поверхность центрального отверстия червячной шестерни имеет структуру паза, соответствующую профилю зубьев храпового механизма, храповой механизм зажат в структуре паза; головка содержит первую вогнутую платформу, ведомая шестерня, планетарная шестерня и водило расположены на первой вогнутой платформе; и первая шумозащитная крышка расположена в отверстии первой вогнутой платформы и закреплена на водиле.

[0026] В раскрытом выше техническом решении червячный винт и червячная шестерня расположены в корпусе редуктора, что позволяет изолировать путь передачи шума, создаваемого при зацеплении червячного винта и червячной шестерни, и улучшить эффективность глушения шума в данном техническом решении. Вал солнечной шестерни жестко соединен с червячной шестерней через храповой механизм, что обеспечивает высокую стабильность соединения, позволяет избежать жесткого и прямого контакта между валом солнечной шестерни и червячной шестерней, а также снижает вероятность повреждения червячной шестерни или вала солнечной шестерни в результате удара при передаче. Ведомая шестерня, планетарная шестерня и водило расположены на первой вогнутой платформе, и первая шумозащитная крышка экранирует шум, возникающий при вращении планетарной передачи, тем самым снижая уровень передачи шума наружу и дополнительно улучшая эффективность глушения шума в данном техническом решении.

[0027] В одном из примеров осуществления изобретения планетарная передача дополнительно содержит солнечную шестерню, закрепленную на валу солнечной шестерни, причем солнечная шестерня входит в зацепление с планетарной шестерней; передаточный механизм содержит первую пару редукторных переходников и вторую пару редукторных переходников, причем первая пара редукторных переходников содержит ведущий шкив, ведомый шкив и синхронный ремень, ведущий шкив закреплен на выходном конце двигателя, синхронный ремень соединяет ведущий шкив и ведомый шкив; вторая пара редукторных переходников содержит соединительный вал, ведущее колесо и ведомое колесо, верхний конец соединительного вала жестко соединен с ведомым шкивом, ведущее колесо закреплено на соединительном валу, ведущее колесо входит в зацепление с ведомым колесом, и вал солнечной шестерни жестко соединен с ведомым колесом.

[0028] В раскрытом выше техническом решении двигатель приводит во вращение ведущий шкив, ведущий шкив приводит в движение синхронный ремень, чтобы привести во вращение ведомый шкив, соединительный вал вращается вместе с ведомым шкивом, чтобы привести во вращение ведущее колесо, ведущее колесо приводит во вращение ведомое колесо, чтобы привести во вращение вал солнечной шестерни, солнечная шестерня приводит во вращение планетарную шестерню, планетарная шестерня вращается вокруг своей оси, чтобы привести соответствующий ведомый вал во вращение вокруг своей оси, планетарная шестерня вращается относительно ведомой шестерни, чтобы совершать оборот вокруг солнечной шестерни, чтобы привести во вращение ведомый вал, а также привести во вращение водило посредством ведомого вала. Выходной конец двигателя может быть замедлен в два раза благодаря совместному воздействию первой пары редукторных переходников и второй пары редукторных переходников, что позволяет эффективно увеличить крутящий момент ведомого вала, увеличить перемешивающее усилие ведомого вала и тем самым предотвратить генерирование дополнительного шума вследствие вибрации ведомого вала, обусловленной недостаточным перемешивающим усилием. Синхронный ремень оказывает хорошее амортизирующее воздействие на выходной конец двигателя и соединительный вал, обеспечивая тем самым плавность работы и снижая шум, возникающий при высокоскоростном вращении.

[0029] В одном из примеров осуществления изобретения головка содержит основной корпус и кожух, соединенный с основным корпусом с возможностью отсоединения, между кожухом и основным корпусом образовано замкнутое пространство, в замкнутом пространстве расположены двигатель и первая пара редукторных переходников; основной корпус содержит вторую вогнутую платформу, причем вторая вогнутая платформа содержит верхнюю вогнутую платформу на верхней поверхности основного корпуса и нижнюю вогнутую платформу на нижней поверхности основного корпуса; ведомая шестерня, планетарная шестерня, водило и солнечная шестерня расположены на нижней вогнутой платформе; отверстие нижней вогнутой платформы содержит вторую шумозащитную крышку, закрепленную на водиле; ведущее колесо и ведомое колесо расположены на верхней вогнутой платформе; отверстие верхней вогнутой платформы соединено с торцевой крышкой, выполненной с возможностью герметизации верхней вогнутой платформы; четвертое отверстие под подшипник предусмотрено в верхней вогнутой платформе, пятый подшипник расположен в четвертом отверстии под подшипник, пятое отверстие под подшипник предусмотрено в торцевой крышке, шестой подшипник расположен в пятом отверстии под подшипник, и соединительный вал проходит через пятый подшипник и шестой подшипник.

[0030] В раскрытом выше техническом решении двигатель и первая пара редукторных переходников расположены в замкнутом пространстве, что позволяет эффективно экранировать шум, возникающий при работе двигателя и первой пары редукторных переходников, и улучшить эффективность глушения шума в данном техническом решении. Ведомая шестерня, планетарная шестерня, водило и солнечная шестерня расположены на нижней вогнутой платформе, путь передачи шума, создаваемого ведомой шестерней, планетарной шестерней, водилом и солнечной шестерней, может быть эффективно перекрыт второй шумозащитной крышкой, что дополнительно повышает эффективность глушения шума в данном техническом решении. Ведущее колесо и ведомое колесо расположены на верхней вогнутой платформе, герметично закрываемой торцевой крышкой, что позволяет перекрыть путь передачи шума, создаваемого ведущим колесом и ведомым колесом, тем самым дополнительно повышая эффективность глушения шума в данном техническом решении. Соединительный вал фиксируют посредством пятого и шестого подшипников, благодаря чему соединительный вал характеризуется высокой эксплуатационной стабильностью и низким уровнем шума.

[0031] Вторым объектом предложен планетарный миксер, в котором реализовано следующее техническое решение.

[0032] Планетарный миксер содержит вышеупомянутое приводное устройство для планетарного миксера, при этом емкость для смешивания расположена под головкой, и механизм смешивания заходит в емкость для смешивания.

[0033] Раскрытое выше техническое решение позволяет реализовать функцию смешивания пищевых ингредиентов в любых направлениях как в центре, так и в окружном направлении посредством соединения механизма смешивания с ведомым валом и соединения механизма смешивания с валом солнечной шестерни, что обеспечивает высокую скорость перемешивания и отсутствие мертвых зон во время смешивания. Механизм смешивания выполнен с возможностью отсоединения, что позволяет быстро устанавливать различные механизмы смешивания для обработки соответствующих пищевых ингредиентов и увеличить разнообразие пищевых ингредиентов, обрабатываемых в данном техническом решении.

[0034] В целом настоящее изобретение имеет по меньшей мере один из следующих полезных технических эффектов.

[0035] 1. Настоящим изобретением предложено решение, позволяющее смешивать пищевые ингредиенты в любых направлениях как в центре, так и в окружном направлении, обеспечивая высокую скорость перемешивания и отсутствие мертвых зон во время смешивания. Механизм смешивания выполнен с возможностью отсоединения, что позволяет быстро устанавливать различные механизмы смешивания для обработки соответствующих пищевых ингредиентов и увеличить разнообразие пищевых ингредиентов, обрабатываемых в данном техническом решении.

[0036] 2. Червячный винт и червячная шестерня приводят во вращение вал солнечной шестерни, что создает минимальный шум, тем самым повышая эффективность глушения шума в настоящем изобретении, увеличивая большое передаточное отношение и стабилизируя передачу, что может соответствовать требованию к большому рабочему крутящему моменту ведомого вала. В настоящем изобретении может быть не предусмотрено зацепление солнечной шестерни и планетарной шестерни, что уменьшает количество источников шума и снижает шум во время работы планетарного миксера, особенно на высокой скорости, тем самым улучшая эффективность глушения шума в настоящем изобретении.

[0037] 3. Синхронный ремень согласно настоящему изобретению оказывает хорошее амортизирующее воздействие на выходной конец двигателя и соединительный вал, обеспечивая тем самым плавность работы и снижая шум, возникающий при высокоскоростном вращении.

[0038] 4. В настоящем изобретении между основным корпусом и кожухом предусмотрено замкнутое пространство, блокирующее распространение шума наружу. Путь передачи шума, создаваемого планетарной передачей, блокируют взаимодействием первой вогнутой платформы и первой шумозащитной крышки или взаимодействием нижней вогнутой платформы и второй шумозащитной крышки. Путь передачи шума, создаваемого передаточным механизмом, блокируют редуктором или торцевой крышкой, уровень передачи наружу шума, создаваемого работающим на высокой скорости планетарным миксером, значительно снижают благодаря взаимодействию, поэтому настоящее изобретение характеризуется высокой эффективностью глушения шума.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

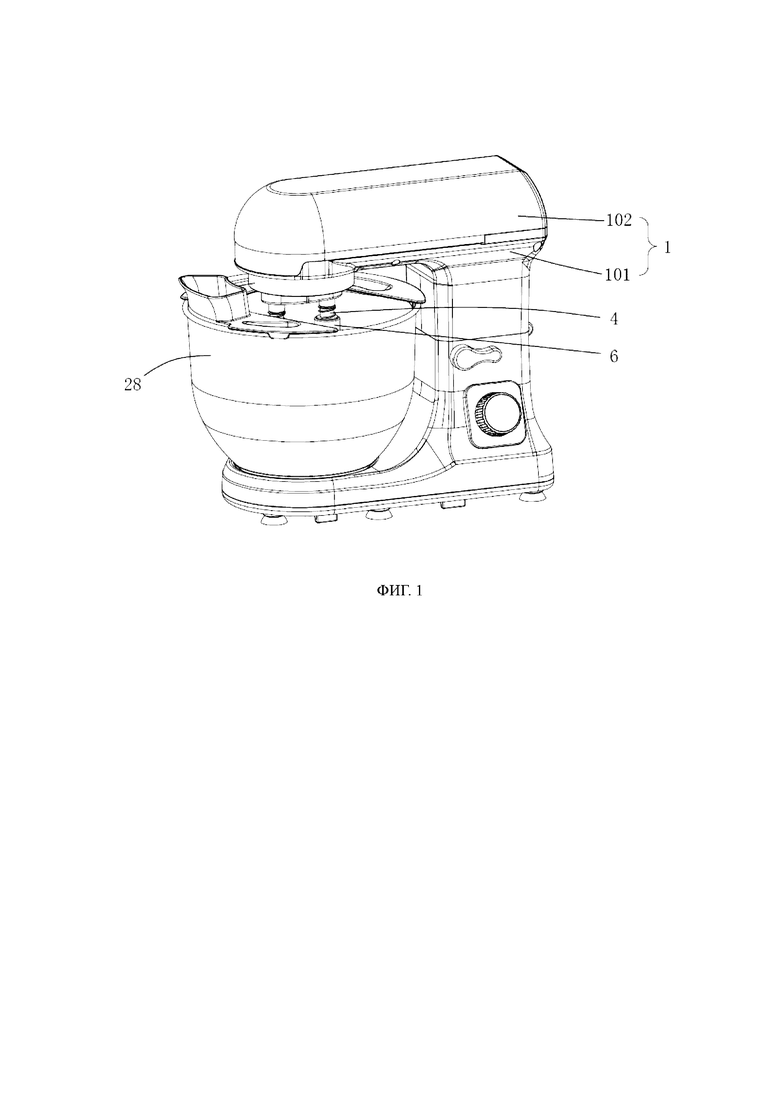

[0039] На ФИГ. 1 показано трехмерное изображение конструкции в соответствии с примером 1 настоящего изобретения.

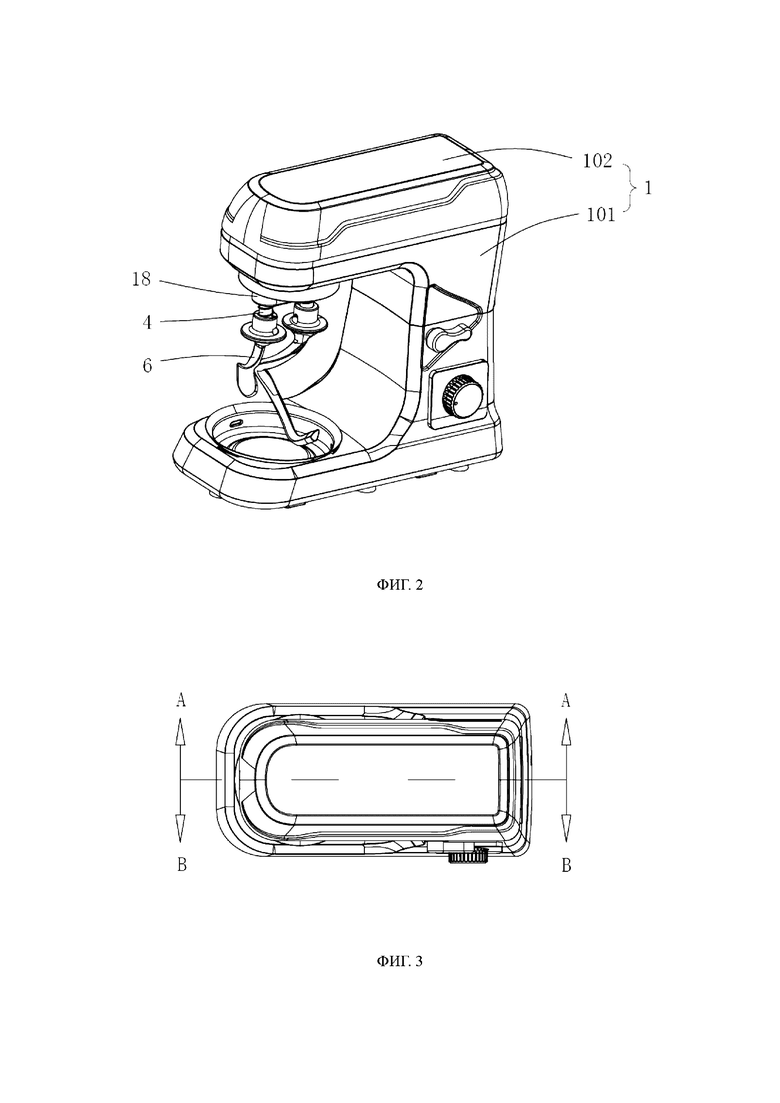

На ФИГ. 2 показано трехмерное изображение части конструкции в соответствии с примером 1 настоящего изобретения.

На ФИГ. 3 изображен вид в плане в соответствии с примером 1 настоящего изобретения.

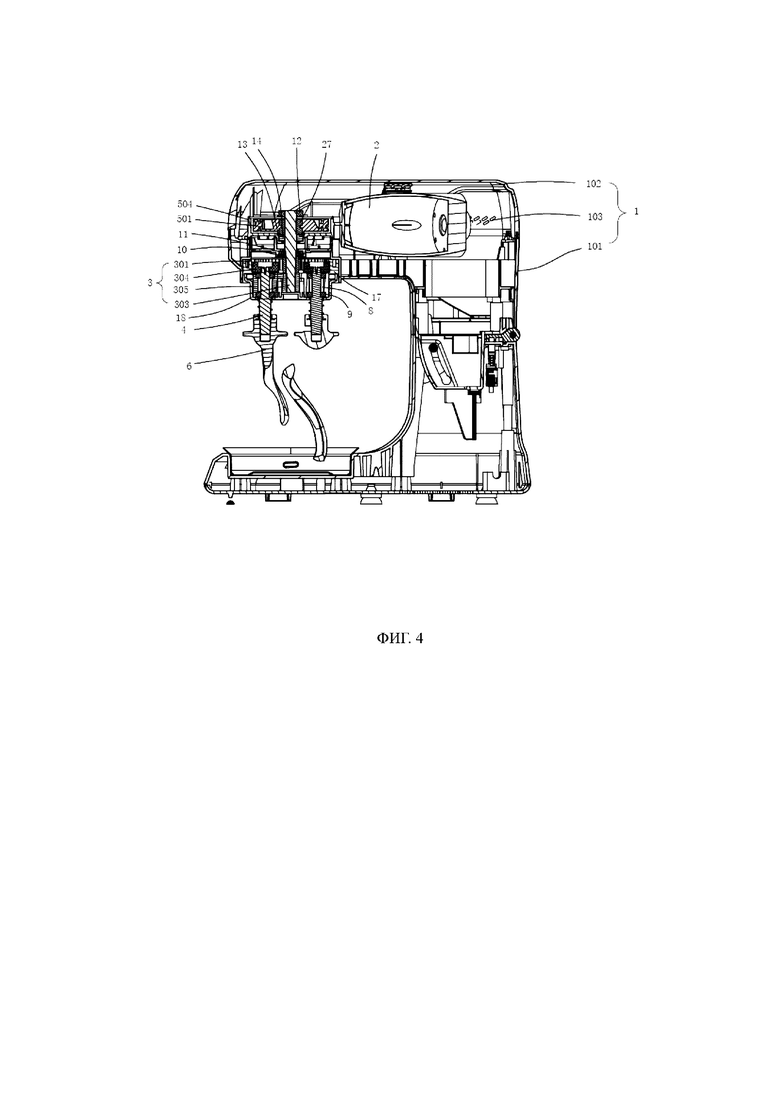

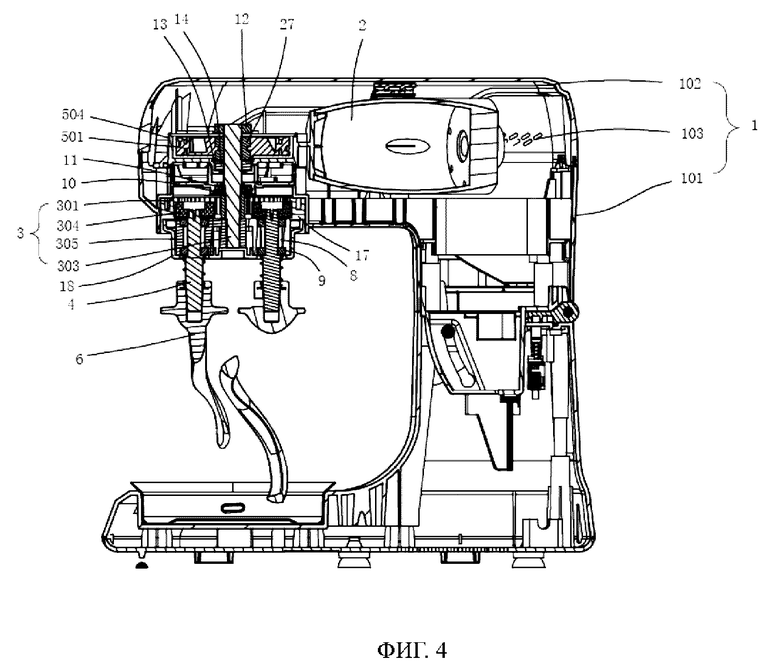

На ФИГ. 4 изображен разрез вдоль линии A-A на ФИГ. 3 согласно настоящему изобретению.

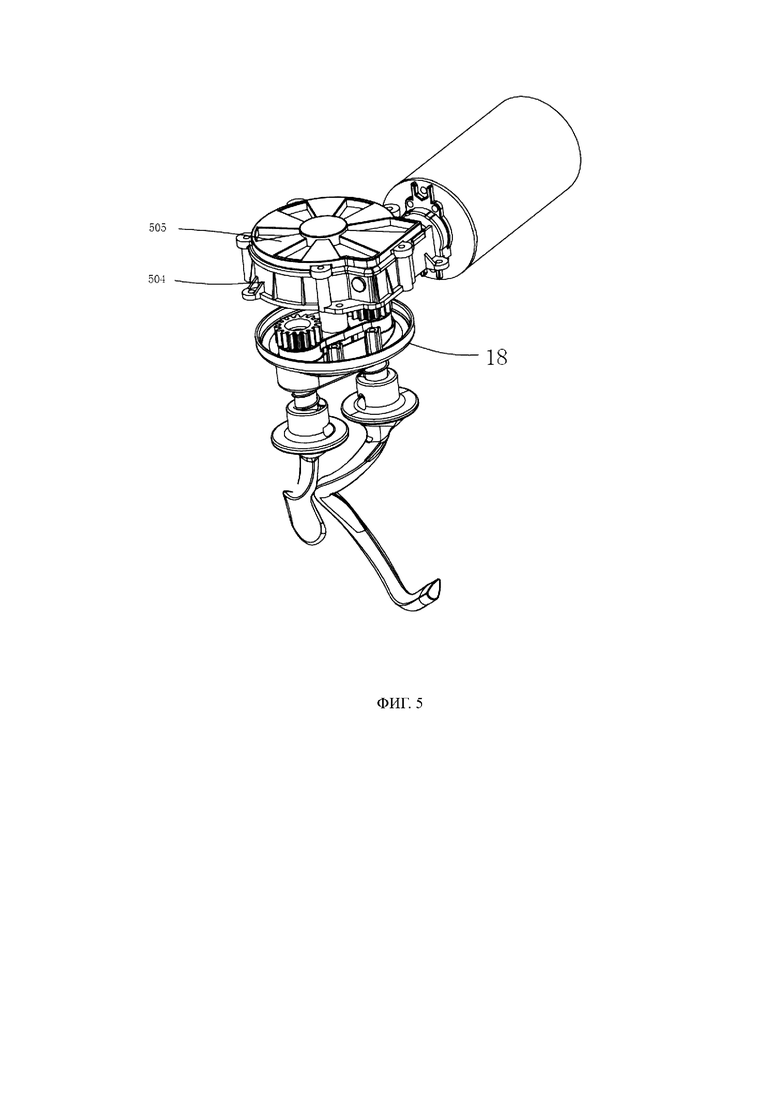

На ФИГ. 5 показано трехмерное изображение передаточного механизма и планетарной передачи в соответствии с примером 1 настоящего изобретения.

На ФИГ. 6 показано трехмерное изображение передаточного механизма в соответствии с примером 1 настоящего изобретения.

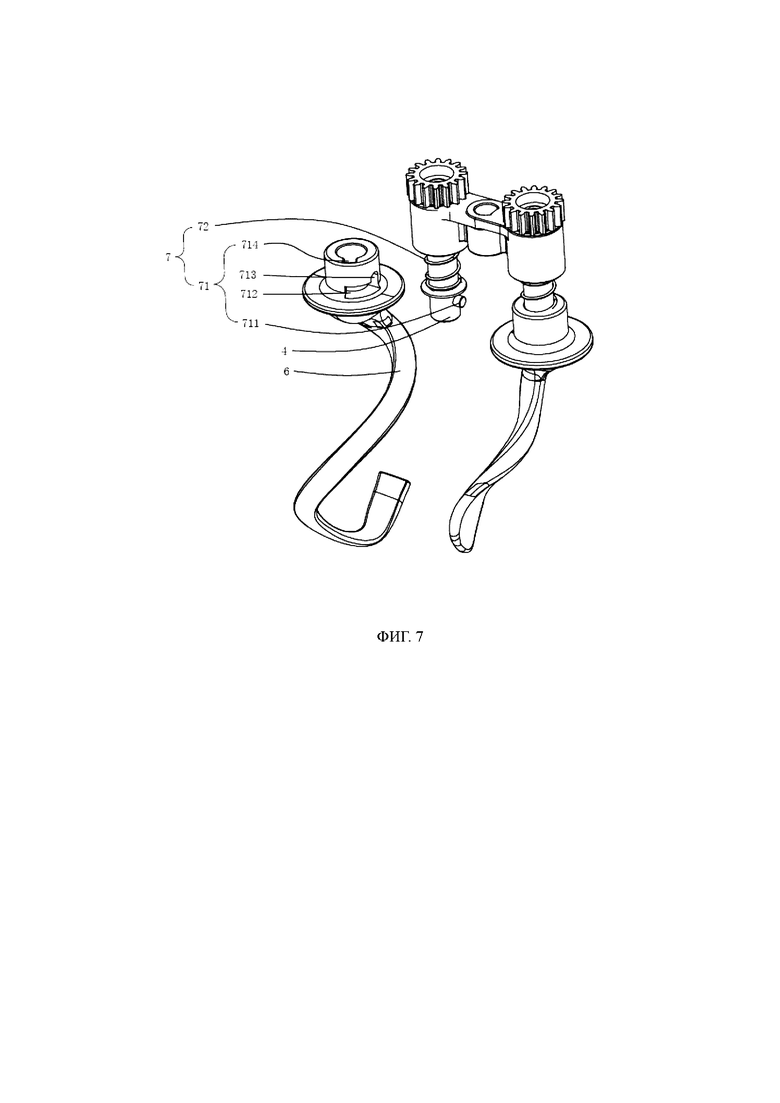

На ФИГ. 7 схематично изображен разнесенный вид структуры соединительного узла в соответствии с примером 1 настоящего изобретения.

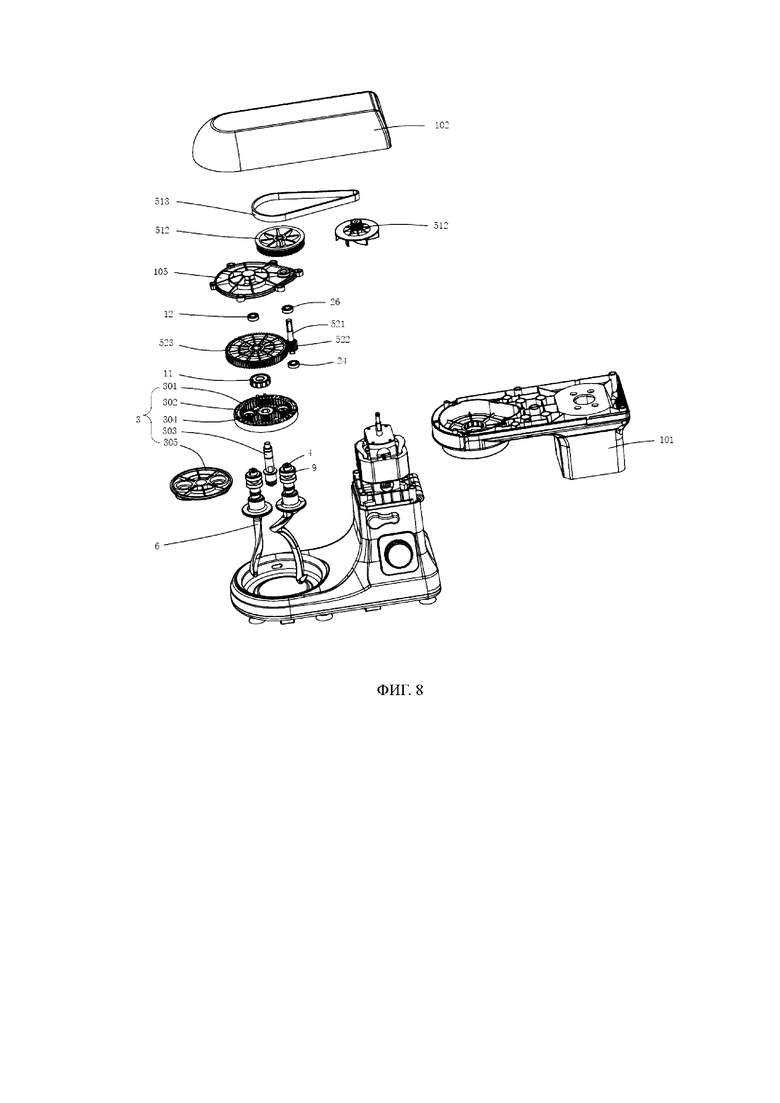

На ФИГ. 8 схематично изображен разнесенный вид структуры в соответствии с примером 2 настоящего изобретения.

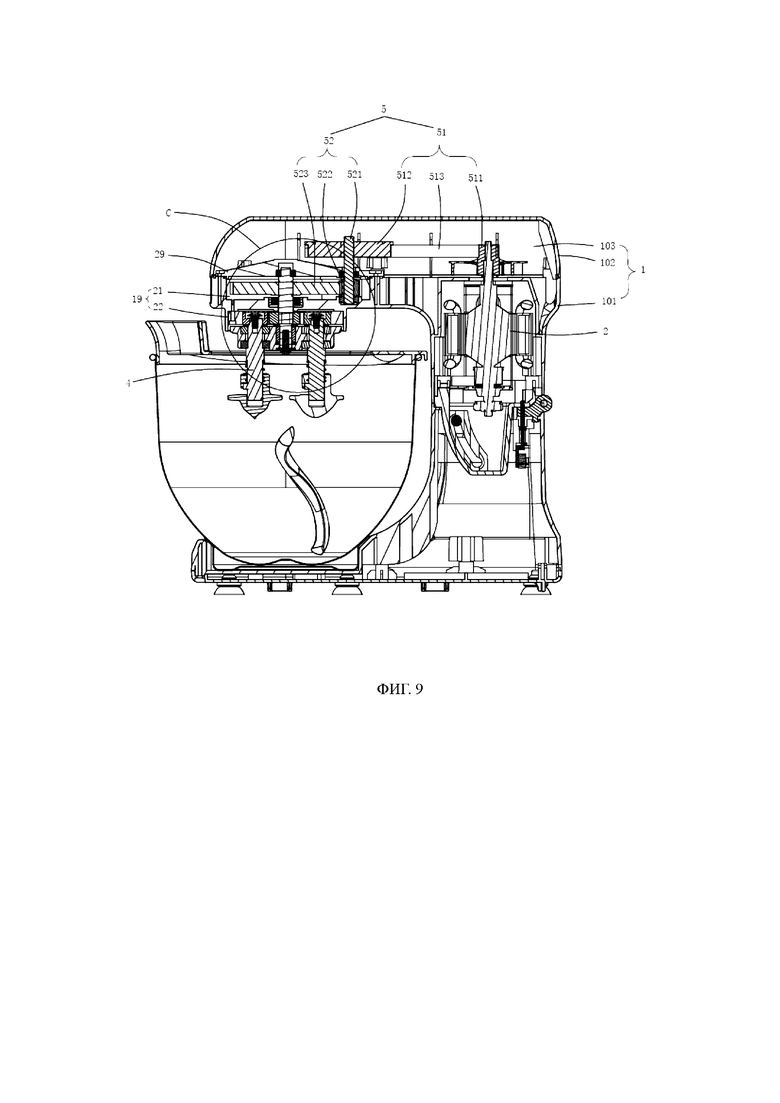

На ФИГ. 9 изображен разрез вдоль линии В-В на ФИГ. 3 согласно настоящему изобретению.

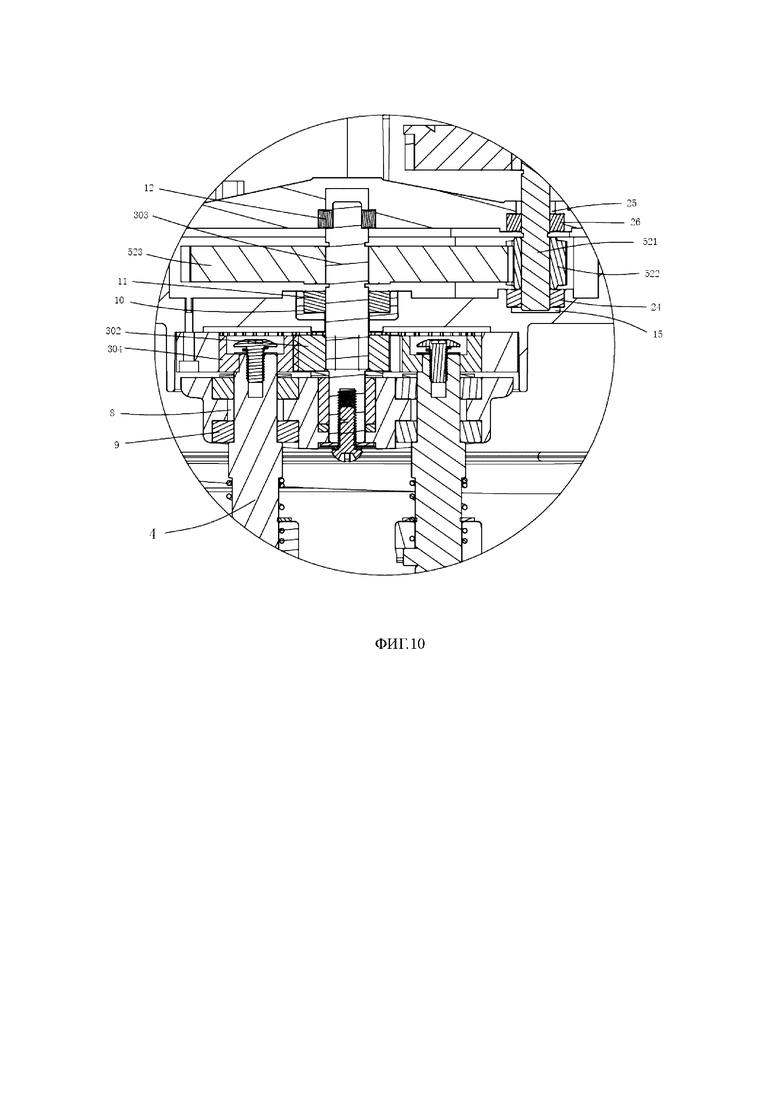

На ФИГ. 10 изображен увеличенный фрагмент области С на ФИГ. 9 согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ

[0040] Настоящая заявка будет подробно раскрыта ниже на примере ФИГ. 1-10.

[0041] Примеры осуществления настоящего изобретения раскрывают приводное устройство для планетарного миксера.

[0042] Пример 1 осуществления изобретения

[0043] Как показано на ФИГ. 1-4, приводное устройство для планетарного миксера содержит головку 1, двигатель 2, планетарную передачу 3, ведомый вал 4, передаточный механизм 5 и механизм 6 смешивания. Двигатель 2 расположен в головке 1 с возможностью фиксации. Входной конец передаточного механизма 5 соединен с выходным концом двигателя 2 посредством трансмиссии. Как показано на ФИГ. 4, планетарная передача 3 содержит ведомую шестерню 301, вал 303 солнечной шестерни, планетарную шестерню 304 и водило 305. Выходной конец передаточного механизма 5 соединен с валом 303 солнечной шестерни посредством трансмиссии таким образом, чтобы он приводил вал 303 солнечной шестерни во вращение, и вал 303 солнечной шестерни приводил во вращение планетарную шестерню 304. Планетарная шестерня 304 входит в зацепление с ведомой шестерней 301 таким образом, чтобы ведомая шестерня 301 приводила планетарную шестерню 304 во вращение относительно вала 303 солнечной шестерни, с вращением вокруг ее оси. Верхний конец ведомого вала 4 закреплен на планетарной шестерне 304, ведомый вал 4 проходит через водило 305 с возможностью вращения, и нижний конец ведомого вала 4 проходит через водило 305 и выступает из него вниз таким образом, чтобы быть соединенным с механизмом 6 смешивания с возможностью отсоединения, что позволяет ведомому валу 4 приводить механизм 6 смешивания во вращение вокруг своей оси и обращение.

[0044] Как показано на ФИГ. 4, предусмотрено две планетарные шестерни 304 и два ведомых вала 4. Верхний конец каждого из двух ведомых валов 4 жестко соединен с соответствующей из двух планетарных шестерней 304. Механизм 6 смешивания выполнен в виде смесительной лопатки, и нижние концы двух ведомых валов 4 соответственно соединены с одной смесительной лопаткой, в частности, две смесительных лопатки, соединенные с двумя ведомыми валами 4, представляют собой одну более длинную и одну более короткую смесительную лопатку.

[0045] Как показано на ФИГ. 7, соединительный узел 7 расположен в месте соединения ведомого вала 4 с механизмом 6 смешивания. Соединительный узел 7 содержит узел 71 защелки, содержащий защелкивающуюся часть 711 и паз 712 для защелки. Защелкивающаяся часть 711 расположена на одной из сторон ведомого вала 4 и механизма 6 смешивания, обращенных друг к другу, и паз 712 для защелки предусмотрен на другой из сторон ведомого вала 4 и механизма 6 смешивания, обращенных друг к другу. Паз 712 для защелки представляет собой L-образный паз, внутренний конец L-образного паза расширяется вверх, образуя отверстие 713 для защелкивания, совмещенное с защелкивающейся частью 711, и внешний конец L-образного паза имеет пазовое отверстие 714, через которое защелкивающаяся часть 711 может быть введена в L-образный паз.

[0046] Как показано на ФИГ. 7, соединительный узел 7 дополнительно содержит упругий компонент 72, представляющий собой пружину сжатия. Пружина сжатия надета на ведомый вал 4 и зажата между водилом 305 и механизмом 6 смешивания, обеспечивая упругую фиксацию механизма 6 смешивания в направлении вниз и предотвращая отсоединение защелкивающейся части 711 от отверстия 713 для защелкивания.

[0047] Как показано на ФИГ. 4, в водиле 305 выполнено первое отверстие 8 под подшипник, и в первом отверстии 8 под подшипник установлены два первых подшипника 9. Два первых подшипника 9 расположены друг над другом с интервалом, и ведомый вал 4 проходит через два первых подшипника 9. В головке 1 выполнено второе отверстие 10 под подшипник, и во втором отверстии 10 под подшипник установлен второй подшипник 11. Вал 303 солнечной шестерни проходит через второй подшипник 11, и верхний конец вала 303 солнечной шестерни соединен с третьим подшипником 12.

[0048] Как показано на ФИГ. 4-6, передаточный механизм 5 содержит червячную шестерню 501 и червячный винт 502, и, в частности, червячный винт 502 закреплен на выходном конце двигателя 2 для приведения червячного винта 502 во вращение. Червячная шестерня 501 входит в зацепление с червячным винтом 502 таким образом, чтобы червячный винт 502 приводил червячную шестерню 501 во вращение. Верхний конец вала 303 солнечной шестерни жестко соединен с червячной шестерней 501 таким образом, чтобы червячная шестерня 501 приводила вал 303 солнечной шестерни во вращение. Нижний конец вала 303 солнечной шестерни жестко соединен с водилом 305 таким образом, чтобы вал 303 солнечной шестерни приводил водило 305 во вращение и, в свою очередь, приводил ведомый вал 4 во вращение таким образом, чтобы приводить во вращение планетарную шестерню 304. Планетарная шестерня 304 вращается вокруг своей оси благодаря зацеплению с ведомой шестерней 301, что позволяет реализовать составное движение, складывающееся из вращения ведомого вала 4 и его обращения вокруг своей оси, и обеспечивать вращение механизма 6 смешивания вокруг своей оси и обращение.

[0049] Как показано на ФИГ. 4-6, передаточный механизм 5 дополнительно содержит редуктор 503, содержащий корпус 504 редуктора и крышку 505 редуктора. Червячный винт 502 и червячная шестерня 503 расположены в корпусе 504 редуктора, что позволяет экранировать шум от работы червячного винта 502 и червячной шестерни 503. Третье отверстие 13 под подшипник предусмотрено в нижней части корпуса 504 редуктора, четвертый подшипник 14 расположен в третьем отверстии 13 под подшипник, и вал 303 солнечной шестерни проходит через четвертый подшипник 14. Чтобы предотвратить прямой и жесткий контакт вала 303 солнечной шестерни и червячной шестерни 501 и снизить вероятность повреждения червячной шестерни 501 и вала 303 солнечной шестерни вследствие защемления, вызванного трансмиссией, на вал 303 солнечной шестерни надет храповой механизм 27, внутренняя окружная поверхность центрального отверстия червячной шестерни 501 содержит структуру 16 паза, соответствующую профилю зубьев храпового механизма 27, и храповой механизм 27 входит в зацепление со структурой 16 паза. Головка 1 содержит первую вогнутую платформу 17, и ведомая шестерня 301, планетарная шестерня 304 и водило 305 расположены на первой вогнутой платформе 17. Для экранирования шума в отверстии первой вогнутой платформы 17 предусмотрена первая шумозащитная крышка 18, закрепленная на водиле 305.

[0050] Принцип работы примера 1 осуществления изобретения заключается в следующем. Двигатель 2 приводит во вращение червячный винт 502, червячный винт 502 приводит во вращение червячную шестерню 501 таким образом, чтобы червячная шестерня 501 приводила во вращение вал 303 солнечной шестерни, вал 303 солнечной шестерни приводит во вращение водило 305, которое, в свою очередь, приводит во вращение ведомый вал 4, чтобы привести во вращение планетарную шестерню 304, в то время как планетарная шестерня 304 вращается вокруг своей оси благодаря зацеплению с ведомой шестерней 301, что позволяет реализовать составное движение, складывающееся из обращения ведомого вала 4 и его вращения вокруг своей оси таким образом, чтобы привести механизм 6 смешивания во вращение вокруг своей оси и обращение.

[0051] Пример 2 осуществления изобретения

[0052] Данный пример осуществления изобретения отличается от примера 1 осуществления изобретения следующим пояснением со ссылкой на ФИГ. 1-3 и ФИГ. 7-10.

[0053] Как показано на ФИГ. 1-2, предусмотрено две планетарные шестерни 304 и два ведомых вала 4. Верхний конец каждого из двух ведомых валов 4 жестко соединен с соответствующей из двух планетарных шестерней 304. Нижний конец каждого из двух ведомых валов 4 соединен с одной смесительной лопаткой, в частности, две смесительные лопатки, соединенные с ведомыми валами 4, имеют одинаковую длину.

[0054] Как показано на ФИГ. 8-10, планетарная передача 3 дополнительно содержит солнечную шестерню 302, закрепленную на валу 303 солнечной шестерни, и солнечная шестерня 302 входит в зацепление с планетарной шестерней 304. Передаточный механизм 5 отличается от передаточного механизма в примере 1 осуществления изобретения, в частности, передаточный механизм 5 содержит первую пару редукторных переходников 51 и вторую пару редукторных переходников 52, причем первая пара редукторных переходников 51 содержит ведущий шкив 511, ведомый шкив 512 и синхронный ремень 513. Ведущий шкив 511 закреплен на выходном конце двигателя 2 таким образом, чтобы двигатель 2 приводил ведущий шкив 511 во вращение. Синхронный ремень 513 соединяет ведущий шкив 511 и ведомый шкив 512 таким образом, чтобы вращающийся ведущий шкив 511 приводил во вращение синхронный ремень 513, а синхронный ремень 513, в свою очередь, приводил во вращение ведомый шкив 512. Вторая пара редукторных переходников 52 содержит соединительный вал 521, ведущее колесо 522 и ведомое колесо 523, причем верхний конец соединительного вала 521 жестко соединен с ведомым шкивом 512 таким образом, чтобы ведомый шкив 512 приводил соединительный вал 521 во вращение. Ведущее колесо 522 закреплено на соединительном валу 521 таким образом, чтобы соединительный вал 521 приводил ведущее колесо 522 во вращение. Ведущее колесо 522 входит в зацепление с ведомым колесом 523 таким образом, чтобы ведущее колесо 522 приводило ведомое колесо 523 во вращение. Вал 303 солнечной шестерни жестко соединен с ведомым колесом 523 таким образом, чтобы ведомое колесо 523 приводило вал 303 солнечной шестерни во вращение, вал 303 солнечной шестерни приводил во вращение солнечную шестерню 302, солнечная шестерня 302 приводила во вращение зацепленную с ней планетарную шестерню 304, планетарная шестерня 304 приводила во вращение ведомый вал 4, перемещаясь по ведомой шестерне 301 и в свою очередь приводя во вращение ведомый вал 4, что позволяет приводить во вращение водило 305 и тем самым обеспечивать вращение вокруг своей оси и обращение механизма 6 смешивания.

[0055] Как показано на ФИГ. 8-10, головка 1 содержит основной корпус 101 и кожух 102, соединенный с основным корпусом 101 с возможностью отсоединения. Между кожухом 102 и основным корпусом 101 образовано замкнутое пространство 103, и двигатель 2 и первая пара редукторных переходников 51 расположены в замкнутом пространстве 103, чтобы экранировать шум от первой пары редукторных переходников 51. Основной корпус 101 содержит вторую вогнутую платформу 19, причем вторая вогнутая платформа 19 содержит верхнюю вогнутую платформу 20 на верхней поверхности основного корпуса 101 и нижнюю вогнутую платформу 21 на нижней поверхности основного корпуса 101. Ведомая шестерня 301, планетарная шестерня 304, водило 305 и солнечная шестерня 302 расположены на нижней вогнутой платформе 21. Отверстие нижней вогнутой платформы 21 содержит вторую шумозащитную крышку 22 для экранирования шума, исходящего от планетарной передачи 3. Вторая шумозащитная крышка 22 закреплена на водиле 305, ведущее колесо 522 и ведомое колесо 523 расположены на верхней вогнутой платформе 20. Отверстие верхней вогнутой платформы 20 соединено с торцевой крышкой 29, выполненной с возможностью герметизации верхней вогнутой платформы 20 таким образом, чтобы экранировать шум от второй пары редукторных переходников 52. В верхней вогнутой платформе 20 выполнено четвертое отверстие 15 под подшипник, в четвертом отверстии 15 под подшипник установлен пятый подшипник 24. В торцевой крышке 29 выполнено пятое отверстие 25 под подшипник, и в пятом отверстии под подшипник 25 установлен шестой подшипник 26. Соединительный вал 521 проходит через пятый подшипник 24 и шестой подшипник 26, тем самым повышая плавность вращения соединительного вала 521 и снижая уровень шума.

[0056] Принцип работы примера 2 осуществления изобретения заключается в следующем. Двигатель 2 приводит во вращение ведущий шкив 511, ведущий шкив 511 приводит в движение синхронный ремень 513, синхронный ремень 513 приводит во вращение ведомый шкив 512, ведомый шкив 512 приводит во вращение соединительный вал 521, соединительный вал 521 приводит во вращение ведущее колесо 522, ведущее колесо 522 приводит во вращение ведомое колесо 523, ведомое колесо 523 приводит во вращение вал 303 солнечной шестерни, вал 303 солнечной шестерни приводит во вращение солнечную шестерню 302, солнечная шестерня 302 приводит во вращение планетарную шестерню 304, и планетарная шестерня 304 приводит во вращение ведомый вал 4, перемещаясь вдоль ведомой шестерни 301 и тем самым приводя ведомый вал 4 во вращение, что позволяет привести во вращение водило 305, и, наконец, привести во вращение вокруг своей оси и обращение механизм 6 смешивания.

[0057] Пример 3 осуществления изобретения

[0058] Данный пример осуществления изобретения отличается от примера 1 осуществления изобретения следующим пояснением.

[0059] Как показано на ФИГ. 4, нижний конец вала 303 солнечной шестерни выходит вниз из водила 305, и нижний конец вала 303 солнечной шестерни соединен с механизмом 6 смешивания с возможностью отсоединения.

[0060] Как показано на ФИГ. 7, соединительный узел 7 расположен в месте соединения вала 303 солнечной шестерни и механизма 6 смешивания, защелкивающаяся часть 711 предусмотрена на одной из сторон вала 303 солнечной шестерни и механизма 6 смешивания, обращенных друг к другу, и паз 712 для защелки предусмотрен на другой из сторон вала 303 солнечной шестерни и механизма 6 смешивания, обращенных друг к другу.

[0061] Принцип работы примера 3 осуществления изобретения заключается в следующем. Двигатель 2 приводит во вращение червячный винт 502, червячный винт 502 приводит во вращение червячную шестерню 501 таким образом, чтобы червячная шестерня 501 приводила во вращение вал 303 солнечной шестерни, вал 303 солнечной шестерни приводит во вращение водило 305 и механизм 6 смешивания, соединенный с нижним концом вала 303 солнечной шестерни, которое, в свою очередь, приводит во вращение ведомый вал 4, чтобы привести во вращение планетарную шестерню 304, в то время как планетарная шестерня 304 вращается вокруг своей оси благодаря зацеплению с ведомой шестерней 301, что позволяет реализовать составное движение, складывающееся из обращения ведомого вала 4 и его вращения вокруг своей оси таким образом, чтобы привести механизм 6 смешивания, соединенный с ведомым валом 4, во вращение вокруг своей оси и обращение. Таким образом, механизм 6 смешивания, соединенный с валом 303 солнечной шестерни, перемешивает пищевые ингредиенты в центре емкости 28 для смешивания, и механизм 6 смешивания, соединенный с ведомым валом 4, вращается вокруг своей оси, чтобы перемешивать пищевые ингредиенты в емкости 28 для смешивания по окружности, тем самым осуществляя всестороннее перемешивание пищевых ингредиентов в емкости 28 для смешивания.

[0062] Пример 4 осуществления изобретения

[0063] Как показано на ФИГ. 1-7, планетарный миксер содержит приводное устройство для планетарного миксера согласно примеру 1 осуществления изобретения, емкость 28 для смешивания расположена под головкой 1, и механизм 6 смешивания заходит в емкость 28 для смешивания.

[0064] Пример 5 осуществления изобретения

[0065] Как показано на ФИГ. 1-3 и 7-10, планетарный миксер содержит приводное устройство для планетарного миксера согласно примеру 2 осуществления изобретения, емкость 28 для смешивания расположена под головкой 1, и механизм 6 смешивания заходит в емкость 28 для смешивания.

[0066] Вышеописанное относится к предпочтительным примерам осуществления настоящего изобретения, которые не ограничивают объем патентной охраны настоящего изобретения. Поэтому все эквивалентные изменения конструкции, формы или принципа настоящего изобретения должны быть включены в сферу патентной охраны настоящего изобретения.

Перечень ссылочных обозначений:

1 головка

101 основной корпус

102 кожух

103 замкнутое пространство

2 двигатель

3 планетарная передача

301 ведомая шестерня

302 солнечная шестерня

303 вал солнечной шестерни

304 планетарная шестерня

305 водило

4 ведомый вал

5 передаточный механизм

501 червячная шестерня

502 червячный винт

503 редуктор

504 корпус редуктора

505 крышка редуктора

51 первая пара редукторных переходников

511 ведущий шкив

512 ведомый шкив

513 синхронный ремень

52 вторая пара редукторных переходников

521 соединительный вал

522 ведущее колесо

523 ведомое колесо

6 механизм смешивания

7 соединительный узел

71 узел защелки

711 защелкивающаяся часть

712 паз для защелки

713 отверстие для защелкивания

714 пазовое отверстие

72 упругий компонент

8 первое отверстие под подшипник

9 первый подшипник

10 второе отверстие под подшипник

11 второй подшипник

12 третий подшипник

13 третье отверстие под подшипник

14 четвертый подшипник

15 четвертое отверстие под подшипник

16 структура паза

17 первая вогнутая площадка

18 первая шумозащитная крышка

19 вторая вогнутая платформа

20 верхняя вогнутая платформа

21 нижняя вогнутая платформа

22 вторая шумозащитная крышка

23 четвертое отверстие под подшипник

24 пятый подшипник

25 пятое отверстие под подшипник

26 шестой подшипник

27 храповой механизм

28 емкость для смешивания

29 торцевая крышка.

Группа изобретений относится к кухонным приборам. Технический результат - смешивание пищевых ингредиентов в любых направлениях как в центре, так и в окружном направлении, ускорение перемешивания, предотвращение образования мертвых зон во время смешивания, быстрая установка различных механизмов смешивания для обработки соответствующих пищевых ингредиентов, увеличение разнообразия обрабатываемых пищевых ингредиентов. Приводное устройство для планетарного миксера содержит головку (1); двигатель (2) в головке (1); планетарную передачу (3), содержащую ведомую шестерню (301), вал (303) солнечной шестерни, планетарную шестерню (304) и водило (305), причем планетарная шестерня (304) входит в зацепление с ведомой шестерней (301), и вал (303) солнечной шестерни выполнен с возможностью приведения планетарной шестерни (304) во вращение вокруг своей оси; ведомый вал (4), причем нижний конец ведомого вала (4) и/или вала (303) солнечной естерни соединен с механизмом (6) смешивания с возможностью отсоединения, ведомый вал (4) проходит через водило (305) с возможностью вращения, и ведомый вал (4) жестко соединен с планетарной передачей (304); передаточный механизм (5), соединяющий двигатель (2) и планетарную передачу (3) посредством трансмиссии, для приведения вала (303) солнечной шестерни во вращение. При этом предусмотрены по меньшей мере две планетарные шестерни (304), количество ведомых валов (4) равно количеству планетарных шестерней (304), каждая планетарная шестерня (304) жестко соединена с одним ведомым валом (4). Планетарная передача (3) дополнительно содержит солнечную шестерню (302), закрепленную на валу (303) солнечной шестерни, причем солнечная шестерня (302) входит в зацепление с планетарной шестерней (304); передаточный механизм (5) содержит первую пару редукторных переходников (51) и вторую пару редукторных переходников (52), причем первая пара редукторных переходников (51) содержит ведущий шкив (511), ведомый шкив (512) и синхронный ремень (513), ведущий шкив (511) закреплен на выходном конце двигателя (2), синхронный ремень (513) соединяет ведущий шкив (511) и ведомый шкив (512); вторая пара редукторных переходников (52) содержит соединительный вал (521), ведущее колесо (522) и ведомое колесо (523), верхний конец соединительного вала (521) жестко соединен с ведомым шкивом (512), ведущее колесо (522) закреплено на соединительном валу (521), ведущее колесо (522) входит в зацепление с ведомым колесом (523), и вал (303) солнечной шестерни жестко соединен с ведомым колесом (523). 2 н. и 5 з.п. ф-лы, 10 ил., 4 пр.

1. Приводное устройство для планетарного миксера, содержащее:

головку (1);

двигатель (2) в головке (1);

планетарную передачу (3), содержащую ведомую шестерню (301), вал (303) солнечной шестерни, планетарную шестерню (304) и водило (305), причем планетарная шестерня (304) входит в зацепление с ведомой шестерней (301), и вал (303) солнечной шестерни выполнен с возможностью приведения планетарной шестерни (304) во вращение вокруг своей оси;

ведомый вал (4), причем нижний конец ведомого вала (4) и/или вала (303) солнечной шестерни соединен с механизмом (6) смешивания с возможностью отсоединения, ведомый вал (4) проходит через водило (305) с возможностью вращения, и ведомый вал (4) жестко соединен с планетарной передачей (304);

передаточный механизм (5), соединяющий двигатель (2) и планетарную передачу (3) посредством трансмиссии, для приведения вала (303) солнечной шестерни во вращение;

при этом предусмотрены по меньшей мере две планетарные шестерни (304), количество ведомых валов (4) равно количеству планетарных шестерней (304), и каждая планетарная шестерня (304) жестко соединена с одним ведомым валом (4),

планетарная передача (3) дополнительно содержит солнечную шестерню (302), закрепленную на валу (303) солнечной шестерни, причем солнечная шестерня (302) входит в зацепление с планетарной шестерней (304); передаточный механизм (5) содержит первую пару редукторных переходников (51) и вторую пару редукторных переходников (52), причем первая пара редукторных переходников (51) содержит ведущий шкив (511), ведомый шкив (512) и синхронный ремень (513), ведущий шкив (511) закреплен на выходном конце двигателя (2), синхронный ремень (513) соединяет ведущий шкив (511) и ведомый шкив (512); вторая пара редукторных переходников (52) содержит соединительный вал (521), ведущее колесо (522) и ведомое колесо (523), верхний конец соединительного вала (521) жестко соединен с ведомым шкивом (512), ведущее колесо (522) закреплено на соединительном валу (521), ведущее колесо (522) входит в зацепление с ведомым колесом (523), и вал (303) солнечной шестерни жестко соединен с ведомым колесом (523).

2. Приводное устройство по п. 1, в котором каждый ведомый вал (4) соединен с механизмом (6) смешивания с возможностью отсоединения, причем механизмы (6) смешивания, соединенные с ведомыми валами (4), имеют одинаковую длину, или механизмы (6) смешивания, соединенные с ведомыми валами (4), имеют различную длину.

3. Приводное устройство по п. 1, в котором соединительный узел (7) предусмотрен в месте соединения ведомого вала (4) и механизма (6) смешивания и/или в месте соединения вала (303) солнечной шестерни и механизма (6) смешивания; соединительный узел (7) содержит узел (71) защелки, содержащий защелкивающуюся часть (711) и паз (712) для защелки; защелкивающаяся часть (711) расположена на первой стороне из сторон ведомого вала (4) и механизма (6) смешивания, обращенных друг к другу, и паз (712) для защелки расположен на второй стороне из сторон ведомого вала (4) и механизма (6) смешивания, обращенных друг к другу, и/или защелкивающаяся часть (711) расположена на первой стороне из сторон вала (303) солнечной шестерни и механизма (6) смешивания, обращенных друг к другу, и паз (712) для защелки расположен на второй стороне из сторон вала (303) солнечной шестерни и механизма (6) смешивания, обращенных друг к другу.

4. Приводное устройство по п. 3, в котором соединительный узел (7) дополнительно содержит упругий компонент (72); после того как защелкивающаяся часть (711) входит в зацепление с пазом (712) для защелки, упругий компонент (72) обеспечивает упругую фиксацию механизма (6) смешивания в направлении вниз.

5. Приводное устройство по п. 1, в котором первое отверстие (8) под подшипник предусмотрено в водиле (305), два первых подшипника (9) расположены в первом отверстии (8) под подшипник; два первых подшипника (9) расположены друг над другом с интервалом, ведомый вал (4) проходит через два первых подшипника (9); второе отверстие (10) под подшипник предусмотрено в головке (1), второй подшипник (11) расположен во втором отверстии (10) под подшипник; вал (303) солнечной шестерни проходит через второй подшипник (11), и верхний конец вала (303) солнечной шестерни соединен с третьим подшипником (12).

6. Приводное устройство по п. 1, в котором головка (1) содержит основной корпус (101) и кожух (102), соединенный с основным корпусом (101) с возможностью отсоединения, между кожухом (102) и основным корпусом (101) образовано замкнутое пространство (103), в замкнутом пространстве (103) расположены двигатель (2) и первая пара редукторных переходников (51); основной корпус (101) содержит вторую вогнутую платформу (19), причем вторая вогнутая платформа (19) содержит верхнюю вогнутую платформу (20) на верхней поверхности основного корпуса (101) и нижнюю вогнутую платформу (21) на нижней поверхности основного корпуса (101); ведомая шестерня (301), планетарная шестерня (304), водило (305) и солнечная шестерня (302) расположены на нижней вогнутой платформе (21); отверстие нижней вогнутой платформы (21) содержит вторую шумозащитную крышку (22), закрепленную на водиле (305); ведущее колесо (522) и ведомое колесо (523) расположены на верхней вогнутой платформе (20); отверстие верхней вогнутой платформы (20) соединено с торцевой крышкой (29), выполненной с возможностью герметизации верхней вогнутой платформы (20); четвертое отверстие (15) под подшипник предусмотрено в верхней вогнутой платформе (20), пятый подшипник (24) расположен в четвертом отверстии (15) под подшипник, пятое отверстие (25) под подшипник предусмотрено в торцевой крышке (29), шестой подшипник (26) расположен в пятом отверстии (25) под подшипник, и соединительный вал (521) проходит через пятый подшипник (24) и шестой подшипник (26).

7. Планетарный миксер, содержащий приводное устройство для планетарного миксера по любому из пп. 1-6, в котором емкость (28) для смешивания расположена под головкой (1), и механизм (6) смешивания заходит в емкость (28) для смешивания.
