Опора для трансформируемой мебели для сидения и лежания Российский патент 2024 года по МПК A47C17/175

[01] Область техники

[02] Изобретение относится к мебельным конструкциям, а именно к маятниковой опоре (опорному маятнику) для трансформируемой мебели для сидения и лежания, и может быть использована в конструкциях диванов или кресел типа «еврокнижка», в которых трансформация приводит к увеличению размера спального места за счет поворота спинки и горизонтального перемещения сиденья.

[03] Уровень техники

[04] В диванах-кроватях типа «еврокнижка» с металлическим каркасом в рамах сиденья и спинки, как правило, применяется пружины «змейка», которые приводят к ослаблению несущей способности рам, особенно в средней части мебели. Соответственно, возникает необходимость поддержки средней части рамной конструкции (в месте сопряжения рам спинки и сиденья) путем опирания механизма трансформации на бельевой короб.

[05] Наиболее близким аналогом изобретения является роликовая опора для трансформируемой мебели, раскрытая в патенте РФ RU 2266697, 27.12.2005. Данная опора содержит корпус, имеющий элемент для шарнирного соединения с рамой горизонтально подвижного сиденья мебели с обеспечением возможности поворота корпуса на угол 90° при воздействии на него подвижного зацепа мебели, а также опорную поверхность, выполненную с возможностью опирания на пол. Недостатком аналога является то, что опора обеспечивает лишь поддержу рамы сиденья в разложенном состоянии без поддержки рамы спинки, и никак не задействована в сложенном состоянии. Это не позволяет в полной мере препятствовать прогибанию рам в сложенном и разложенном состояниях мебели.

[06] Таким образом, основной технической проблемой, на решение которой направлено изобретение, является узкие функциональные возможности опоры при использовании в трансформируемой мебели и, как следствие, пониженная жесткость конструкции такой мебели в сложенном и разложенном состояниях.

[07] Раскрытие сущности изобретения

[08] Техническим результатом изобретения является расширение опорных функций маятниковой опоры за счет возможности одновременной поддержки рам спинки и сиденья в разложенном состоянии мебели и поддержи рамы сиденья в сложенном состоянии, а также повышение жесткости каркаса мебели в сложенном и разложенном состояниях.

[09] Указанный технический результат достигается в заявленном изобретении за счет того, что маятниковая опора для трансформируемой мебели включает корпус, который имеет шарнирные крепления для соединения с механизмом трансформации рамы горизонтально подвижного сиденья мебели с обеспечением возможности поворотного перемещения корпуса между первым положением, соответствующим сложенному состоянию мебели и вторым положением, соответствующим разложенному состоянию мебели, а также опорную поверхность. Корпус образован двумя торцевыми элементами, соединенными между собой двумя продольными элементами, которые формируют основание корпуса. Корпус выполнен с возможностью поворотного перемещения из первого положения во второе положения при взаимодействии с выступающими элементами бельевого короба мебели и перемещения из второго положения в первое за счет собственного веса. Опорная поверхность корпуса выполнена с возможностью опирания на бельевой короб в первом положении и на выступающие элементы бельевого короба во втором положении. При этом корпус дополнительно имеет упорную поверхность, выполненную с возможностью подпирания поворотной рамы спинки во втором положении.

[010] В частных вариантах реализации изобретения:

[011] - торцевые элементы выполнены в форме треугольников, причем опорная поверхность корпуса образована со стороны основания и боковой стороны, а упорная поверхность на вершине, прилегающей к основанию, при этом шарнирные крепления размещены на вершине, противоположной основанию корпуса.

[012] - корпус выполнен с возможностью поворота на угол 45°.

[013] В отличие от аналогичных опорных элементов, заявленная маятниковая опора обеспечивает поддержание как рамы спинки, так и рамы сиденья трансформируемой мебели за счет поворотной конструкции, снабженной опорной и упорной поверхностями. В результате расширяются опорные функции каркасной мебели повышается жесткость мебельного каркаса. Кроме того, конструкция является простой, поскольку работает за счет естественной гравитации без применения пружин и прочих дополнительных деталей.

[014] Краткое описание чертежей

[015] Изобретение поясняется чертежами, где:

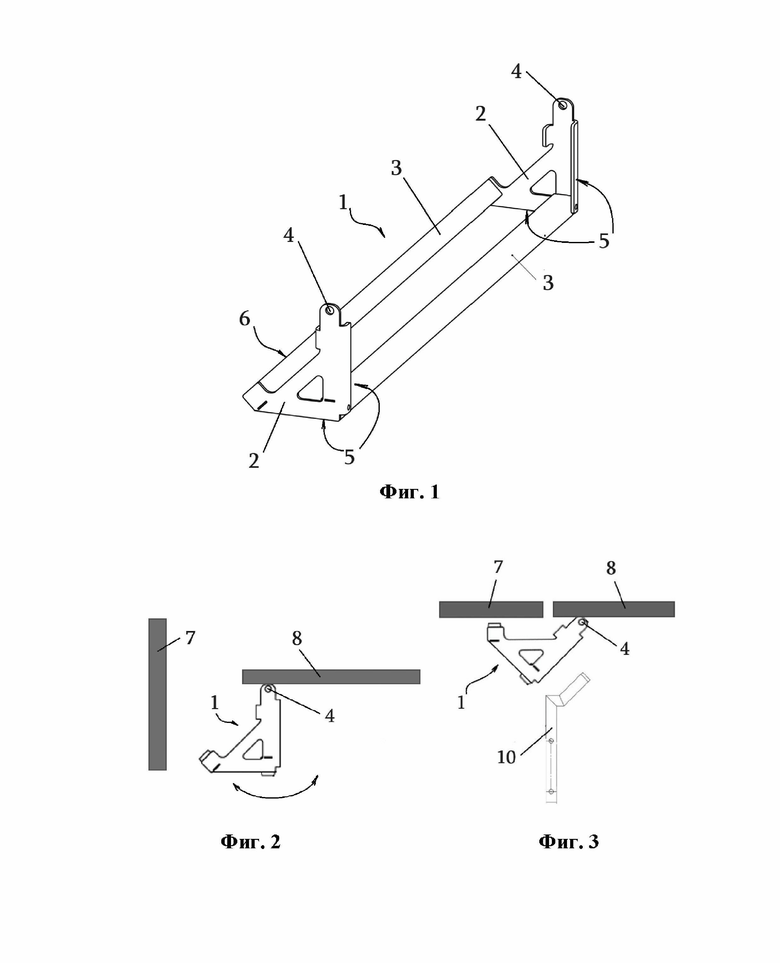

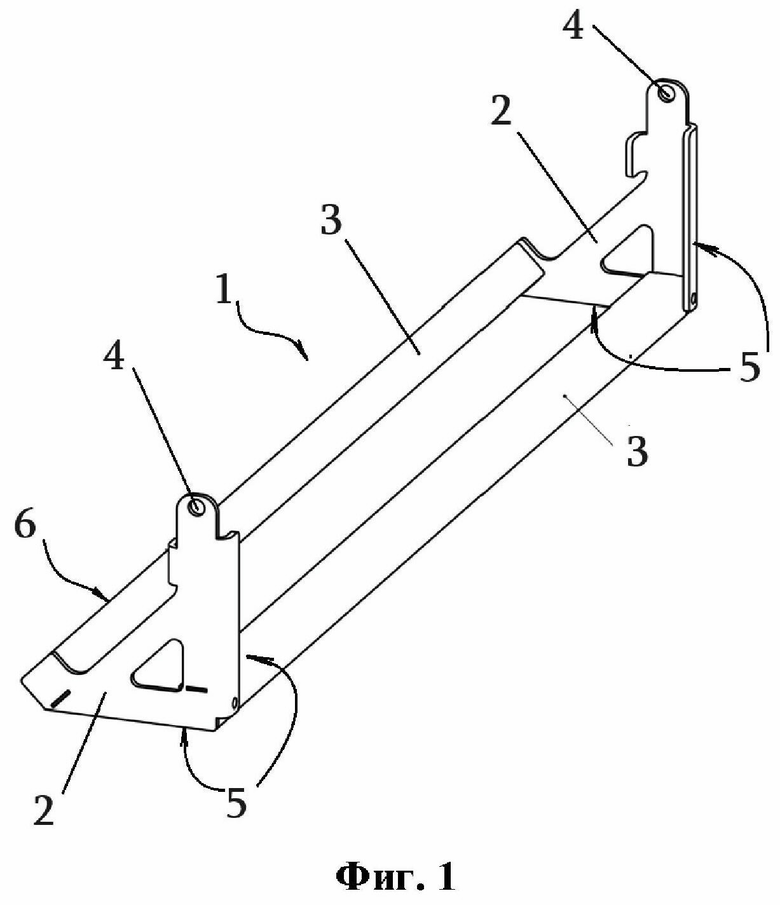

[016] На фигуре 1 показан общий вид маятниковой опоры,

[017] На фигуре 2 показана схема расположения опоры в сложенном состоянии мебели;

[018] На фигуре 3 показана каркас схема расположения опоры в разложенном состоянии мебели,

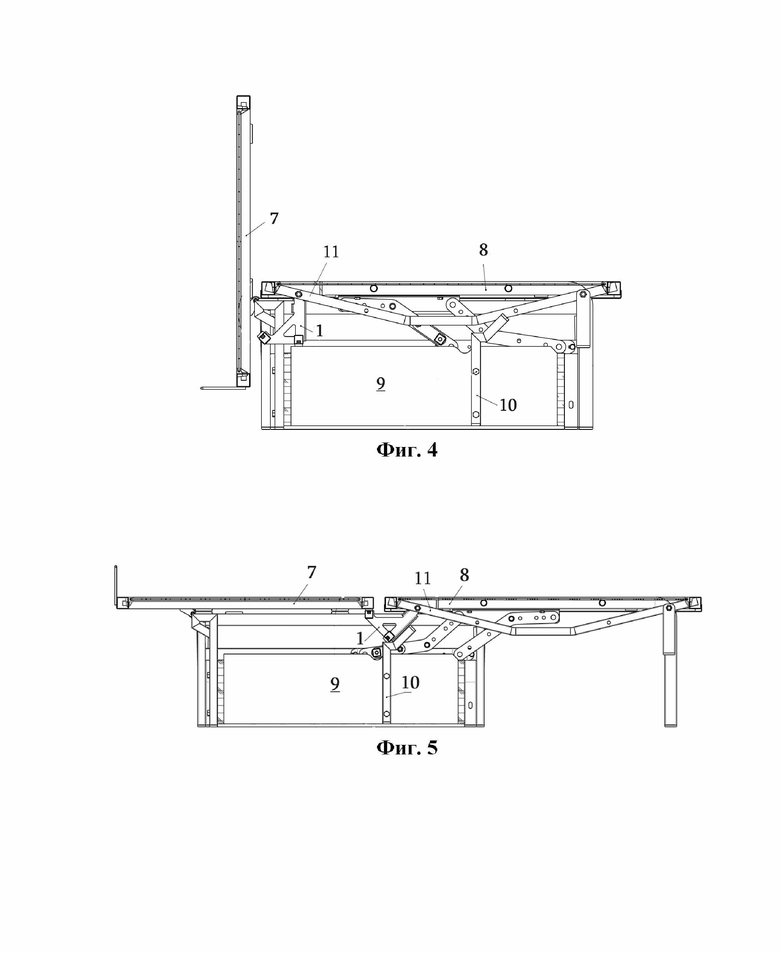

[019] На фигуре 4 показан каркас мебели с опорой в сложенном состоянии,

[020] На фигуре 5 показан каркас мебели с опорой в разложенном состоянии.

[021] Конструктивные элементы обозначены на фигурах следующими позициями:

1 - корпус опоры,

2 - торцевой элемент корпуса,

3 - продольный элемент корпуса,

4 - шарнирное крепление корпуса,

5 - опорная поверхность,

6 - упорная поверхность,

7 - рама спинки,

8 - рама сиденья,

9 - бельевой короб,

10 - выступающий элемент бельевого короба

11 - механизм трансформации рамы сиденья.

[022] Осуществление изобретения

[023] Заявленная маятниковая опора имеет удлиненный корпус (1), который устанавливается поперек мебельного каркаса. Корпус (1) образован двумя торцевыми элементами (2), которые в нижней части соединены двумя продольными элементами (3) в виде балок, образующих основание корпуса. Торцевые элементы (2), предпочтительно, имеют форму прямоугольного треугольника, в котором нижняя и одна боковая сторона образуют катеты, а другая боковая сторона - гипотенузу. Указанные торцевые элементы (2) в центре могут иметь отверстия.

[024] Корпус (1) снабжен двумя шарнирными креплениями (4), по меньшей мере одной опорной поверхностью (5) и по меньшей мере одной упорной поверхностью (6).

[025] Шарнирные крепления (4) выполнены в виде отверстий для установки оси и обеспечивают соединение корпуса (1) с механизмом трансформации (11) рамы (8) сиденья мебели на металлическом каркасе. В частном варианте выполнения корпуса (1), показанном на фигуре 1, шарнирные крепления выполнены в верхней части торцевых элементов (2), образованной выступом вершины треугольника, противоположной основанию корпуса. Указанное шарнирное соединение обеспечивает корпусу (1) возможность поворотного перемещения, в частности на угол 45° или более, между первым положением, соответствующим сложенному состоянию мебели (фиг. 2) и вторым положением, соответствующим разложенному состоянию мебели (фиг. 3).

[026] Опорная поверхность (5) обеспечивает возможность опирания корпуса (1) на бельевой короб (9) в первом положении (фиг. 4) и на выступающий элемент (10) этого короба (9) во втором положении (фиг. 5). В частном случае реализации изобретения, опорная поверхность (5) образована основанием (нижней частью) и боковой частью корпуса, лежащими в плоскостях катетов треугольников торцевых элементов (2). В первом положении (фиг. 5) корпус опирается на основание, образованную нижними катетами торцевых элементов (2) и поперечными элементами, а во втором положении (фиг. 4) корпус опирается, в большей степени, на боковую часть (боковой катет), образованную отбортовкой торцевых элементов (2) и одним поперечным элементом (3).

[027] Для перевода корпуса (1) из первого положения во второе и его удержания во втором положении, на бельевом ящике (9) предусмотрено два выступающих элемента (10), которые, предпочтительно, выполнены в виде изогнутых планок, прикрепляемых к боковым стенкам ящика (9). Изогнутые концы элементов (10), предпочтительно, выступают над верхним краем бельевого ящика (9).

[028] Упорная поверхность (6) предназначена для подпирания поворотной рамы (7) спинки во втором положении мебели. Данная поверхность, в частном случае реализации, образована выступающей частью вершины торцевых элементов (2) и одним поперечным элементом (3) в основании корпуса (1)

[029] Специалисту в данной области техники будет очевидным, что возможны иные варианты выполнения корпуса (1), включая его опорную (5) и упорную (6) поверхности, а также выступов (10) бельевого короба, которые будут соответствовать форме корпуса (1). В частности, корпус (1) может иметь профиль треугольной, четырехугольной (трапециевидной и т.д.) или более сложной формы с прямолинейными или криволинейными сторонами. Ключевым является наличие опорной и упорной поверхностей, а их размер, форма и расположение могут быть различными. Также в зависимости от формы может меняться и угол поворота корпуса (1).

[030] Маятниковая опора работает следующим образом. Корпус (1) опоры крепится к левой и правой частям механизмам трансформации (11), связанных с рамой сиденья (8). В сложенном положении (фиг. 4) мебели рама спинки (7) располагается по существу вертикально, а горизонтальная рама сиденья (8) прилегает к раме спинки и через элементы механизма трансформации (11) опирается на шарнирные крепления (4) корпуса (1) опоры, которая в свою очередь своим основанием с опорной поверхностью (5) опирается на бельевой короб (9). При раскладывании мебели (фиг. 5) рама сиденья (8) перемещается в горизонтальном направлении (по дуговой траектории) от спинки, при этом выступающий элемент (10) бельевого короба (9) поворачивает корпус (1) опоры набок и удерживает его во втором положении. Рама спинки (7) опускается в горизонтальную плоскость рамы сиденья (8) на упорную поверхность (6) корпуса. В результате рама сиденья (8) поддерживается шарнирным креплением (4) корпуса (1), а рама спинки его упорной поверхностью (6). При этом сам корпус опирается на выступающие элементы (10) бельевого короба (9). При складывании мебели корпус (1) поворачивается из второго положения в первое за счет силы тяжести.

[031] Таким образом, опорный маятник обеспечивает жесткую опору рам на бельевой короб как в положении сложено (рама сиденья), так и в положении разложено (обе рамы).

Изобретение относится к мебельным конструкциям, а именно к маятниковой опоре для трансформируемой мебели для сидения и лежания. Опора для трансформируемой мебели для сидения и лежания включает корпус, который имеет шарнирные крепления для соединения с механизмом трансформации рамы горизонтально подвижного сиденья мебели с обеспечением возможности поворотного перемещения корпуса между первым положением, соответствующим сложенному состоянию мебели, и вторым положением, соответствующим разложенному состоянию мебели, и опорную поверхность. Корпус образован двумя торцевыми элементами, соединенными между собой двумя продольными элементами, которые формируют основание корпуса, и выполнен с возможностью указанного поворотного перемещения из первого положения во второе положение при взаимодействии с выступающими элементами бельевого короба мебели и перемещения из второго положения в первое за счет собственного веса. Опорная поверхность корпуса выполнена с возможностью опирания на бельевой короб в первом положении и на выступающие элементы бельевого короба во втором положении. Корпус дополнительно имеет упорную поверхность, выполненную с возможностью подпирания поворотной рамы спинки во втором положении. Технический результат - расширение опорных функций маятниковой опоры за счет возможности одновременной поддержки рам спинки и сиденья в разложенном состоянии мебели и поддержи рамы сиденья в сложенном состоянии, а также повышение жесткости каркаса мебели в сложенном и разложенном состояниях. 2 з.п. ф-лы, 5 ил.

1. Опора для трансформируемой мебели для сидения и лежания, включающая корпус (1), который имеет

- шарнирные крепления (4) для соединения с механизмом трансформации рамы (8) горизонтально подвижного сиденья мебели с обеспечением возможности поворотного перемещения корпуса (1) между первым положением, соответствующим сложенному состоянию мебели, и вторым положением, соответствующим разложенному состоянию мебели, и

- опорную поверхность (5),

отличающаяся тем, что

корпус (1) образован двумя торцевыми элементами (2), соединенными между собой двумя продольными элементами (3), которые формируют основание корпуса (1), и выполнен с возможностью указанного поворотного перемещения из первого положения во второе положение при взаимодействии с выступающими элементами (10) бельевого короба (9) мебели и перемещения из второго положения в первое за счет собственного веса,

опорная поверхность (5) корпуса (1) выполнена с возможностью опирания на бельевой короб (9) в первом положении и на выступающие элементы (10) бельевого короба во втором положении,

при этом корпус (1) дополнительно имеет упорную поверхность (6), выполненную с возможностью подпирания поворотной рамы (7) спинки во втором положении.

2. Опора по п. 1, отличающаяся тем, что торцевые элементы (2) выполнены в форме треугольников, причем опорная поверхность (5) корпуса (1) образована со стороны основания и боковой стороны, а упорная поверхность - на вершине, прилегающей к основанию, при этом шарнирные крепления размещены на вершине, противоположной основанию корпуса (1).

3. Опора по п. 2, отличающаяся тем, что корпус (1) выполнен с возможностью поворота на угол 45°.
