ТРАНСФОРМИРУЕМАЯ ТРЕХСЕКЦИОННАЯ МЕБЕЛЬ ДЛЯ СИДЕНИЯ ИЛИ ЛЕЖАНИЯ Российский патент 2024 года по МПК A47C17/17

Назначение и область применения

Изобретение относится к производству мягкой мебели для сидения или лежания и может быть использовано, например, при изготовлении трансформируемых изделий мягкой мебели, в частности диван-кроватей и кресел-кроватей, состоящих из трех секций.

Предшествующий уровень техники

Из уровня техники известна трансформируемая мебель (патент GB №2078504, А47С 17/04), содержащая рамную конструкцию, состоящую из рам задней и внешней спинок и рамы сиденья, причем рама задней спинки шарнирно соединена с рамой внешней спинки и рама внешней спинки шарнирно соединена с рамой сиденья, при этом рама задней спинки шарнирно соединена с опорами, а рама сиденья имеет две пары роликовых опор.

Из уровня техники известна также трансформируемая мебель для сидения и лежания, содержащая рамную конструкцию, состоящую из рам задней и внешней спинок и рамы сиденья, причем рама задней спинки шарнирно соединена с рамой внешней спинки и рама внешней спинки шарнирно соединена с рамой сиденья, при этом рама задней спинки шарнирно соединена с опорами, а рама сиденья имеет две пары роликовых опор, отличающаяся тем, что она имеет раму основания, установленную на ножки и выполняющую функцию опор, передняя пара роликовых опор рамы сиденья выполнена в виде выдвижных жестко соединенных между собой опор с рычагами, установленных посредством осей на боковых торцах рамы сиденья, соединенных пружиной с рамой сиденья и взаимодействующих с упором для фиксации их в рабочем положении, размещенным ниже осей установки выдвижных опор на боковых торцах рамы сиденья, при этом на торце рамы основания, противоположном ее соединению с рамой внешней спинки, размещены роликовые зацепы-толкатели, поворачивающие рычаги выдвижных опор при трансформации мебели из положения «диван» в положение «кровать» и преодолевающие сопротивление пружин, удерживающих выдвижные опоры в горизонтальном положении, для обеспечения выкатывания вперед рамы сиденья, и выдвижной зацеп, снабженный рукояткой для его вертикального перемещения и образования замка с зацепом, установленным на нижней плоскости рамы сиденья со стороны ее соединения с рамой внешней спинки при трансформации мебели в положение «диван с наклонной спинкой» (описание к патенту РФ на изобретение №2266697, А47С 17/17).

Из уровня техники известна комбинированная мебель, включающая механизм трансформации опорных секций кровати, содержащий поднимаемую секцию, состоящую из нижней и верхней рам, шарнирно соединенных между собой стержнями, и соседнюю опорную секцию, соединенную с поднимаемой секцией посредством неподвижного вертикального стержня, шарнира и тяги, механизм трансформации закреплен в корпусе тумбы, внутри которого к каждой из боковых стенок прикреплен соответствующий продольный стержень нижней рамы, расположенный параллельно плоскости передней стенки корпуса, см. патент на полезную модель RU, № 68263, кл. А47С17/52, опубликован 27.11.2007. Техническое решение обладает повышенной компактностью и удобством преобразования одного вида мебели в другой. Недостатком известной комбинированной мебели является невозможность ее преобразования из одного вида в другой простым способом, а именно одним движением, что создает определенные осложнения при пользовании.

Известно средство трансформации для мягкой мебели, содержащее механизм трансформации, выполненный из металлических трубчатых элементов, включающий базовый каркас, выдвижной элемент, установленный внутри базового каркаса, с расположенными в передней части выдвижного элемента опорами и установленным на нем дополнительным мягким элементом, шарнирно рычажной механизм, по меньшей мере две пары кронштейнов, направляющие и пластины-держатели для крепления мягкого элемента, механизм трансформации снабжен подъемным каркасом, расположенным внутри, выполненного неподвижным, базового каркаса, под упомянутым выдвижным элементом и реактивной тягой, установленной с возможностью синхронизации работы механизма трансформации, при этом упомянутый шарнирно рычажный механизм выполнен по меньшей мере из двух пар передних рычагов, на которых жестко закреплен упомянутый выдвижной элемент, выполненный с возможностью перемещения вверх и вперед при раскладывании механизма трансформации и из двух пар задних рычагов, на которых жестко закреплен упомянутый подъемный каркас, выполненный с возможностью плоскопараллельного движения вверх до уровня плоскости выдвижного элемента также при раскладывании механизма трансформаций, причем механизм трансформации выполнен с возможностью фиксации в верхнем положении упомянутых выдвижного элемента и подъемного каркаса посредством поворота передних и задних рычагов в упомянутых направляющих, см., патент на полезную модель, RU, № 45603, кл. А47С17/13, опубликован 27.05.2005. Полезная модель характеризуется простотой конструкций, повышенным удобством пользования и технологичностью изготовления. Недостатком известного средства трансформации для мягкой мебели является не оптимальность формата как места для сидения, так и спального места, что вытекает из соотношения их размеров. Место для сидения должно соответствовать размерам односпальной кровати, а размеры спального места не превышают удвоенного размера места для сидения. Таким образом, место для сидения не может быть компактным, а спальное место наоборот ограничено в размере.

Известен механизм трансформации мебели, содержащий по меньшей мере два четырехзвенных трансформирующихся механизма, каждый из которых состоит из нижнего звена, верхнего звена, крепящегося к основанию сиденья, переднего и заднего поворотных звеньев, шарнирно соединенных с верхним и нижним звеньями, механизм снабжен разгрузочными пружинами, связывающими поворотные звенья каждого механизма, при этом поворотные звенья имеют одинаковые размеры, нижние звенья жестко крепятся к боковинам основания, угловые кронштейны жестко соединены с балкой и передними поворотными звеньями четырехзвенных механизмов, а когда мебель находится в положении для лежания, балка является опорой для сиденья, см. пат. RU, № 2228698, кл. А47С 17/16, опубликован 20.05.2004. Техническое решение повышает удобство эксплуатации и надежность конструкции за счет применения четырехзвенных механизмов с разгрузочными пружинами.

Недостатком данного решения, как и ранее рассмотренных аналогов является то, что в нем не решена техническая задача трансформации предмета мягкой мебели из одного положения в другое одним простым движением, необходимо сначала отвести место для сидения, а потом повернуть спинку. Данное решение требует также организации свободного пространства для обеспечения трансформации спинки предмета мягкой мебели из положения места для сидения в положение места для сна. Конструкция перегружена механическими креплениями, что создает проблему их ремонтопригодности в процессе эксплуатации вследствие труднодоступности их крепления и сложности формируемых взаимосвязей.

Также из уровня техники известен диван-кровать, который состоит из следующих конструктивных элементов: металлического каркаса, включающего в конструкцию царгу, ножки и ортопедические латы (из гнутоклеенных фанерных полос березового шпона), двух боковин, скрепленных между собой задней стенкой в виде широкой горизонтальной балки и ортопедического матраса и общего съемного чехла. Металлический каркас выполнен из трех прямоугольных рам из труб квадратного сечения. Рамы связаны между собой креплением, позволяющим складываться и раскладываться каркасу до горизонтального положения, опираясь при этом на ролики, вместе образуют механизм трансформации. На каждой раме установлены ортопедические латы (решетки), являющиеся основанием для матраса. (Описание к полезной модели РФ №93642, А47С 17/13).

Недостатком известных из уровня техники трехсекционных трансформируемых устройств мебели является ограниченная вариативность их использования, низкая ремонтопригодность, связанная с необходимостью, в случае выхода из строя соединительных элементов, в том числе петель и замков, соединяющих секции между собой, замены вышедших из строя деталей полностью, так как соединительные элементы для секций представляют собой самостоятельные сборочные единицы и применяются при сборке как комплектующие элементы. Замена вышедших из строя соединительных элементов занимает длительное время и относительно дорогая по цене. В связи с нагрузками на соединительные элементы они часто выходят из строя и требуют постоянного дополнительного ухода во время эксплуатации со стороны пользователя, о чем говорится в инструкциях по эксплуатации к трехсекционной трансформируемой мебели. Данное решение требует также организации свободного пространства для обеспечения трансформации спинки предмета мягкой мебели из положения места для сидения в положение места для сна. Также следует отметить в качестве недостатка известных технических решений пониженную надежность конструкции, обусловленную наличием большого количества составных элементов, в том числе обеспечивающих фиксацию секций в неподвижном состоянии в крайнем сложенном и в крайнем разложенном положении, а также нерешенные проблемы, связанные с размещением одной из секций спинки в положении для сидения, как правило, обращенной либо к стене, либо внешнему пространству за предметом мебели, что создает трудности с ее избыточным запылением и/или загрязнением, что является нежелательным принимая во внимание, что в положении для сна данная секция, как правило размещается в изголовии.

Сущность полезной модели.

Технической задачей, решаемой заявленной полезной моделью является преодоление вышеуказанных проблем известных из уровня техники решений, в результате создания недорогой компактной трансформируемой трехсекционной мебели для сидения или лежания надежной и удобной в эксплуатации.

Технический результат достигаемый заявленной полезной моделью заключается в расширении эксплуатационных возможностей трансформируемого предмета мебели, за счет повышения компактности предмета мебели обеспечиваемой упрощением с одновременным расширением функциональности средств трансформации.

Технический результат достигается применением трансформируемой мебели для сидения или лежания содержащая снабженное боковинами рамное основание и подвижно закрепленное на нем трансформируемое место для отдыха, включающее головную, ножную и среднюю секции, соединенные последовательно шарнирным соединением вдоль смежных торцевых сторон, а головная секция дополнительно соединена по боковым сторонам с основанием посредством средств трансформации, с возможностью поворота секций и линейного перемещения связки секций вперед и назад при трансформации и фиксации определенных предустановленных положений секций места для отдыха, при этом ножная секция снабжена ножкой-опорой, отличающаяся от прототипа тем, что шарнирное соединение головной и средней секций снабжено замковым механизмом средств трансформации, включающим установленные на смежных секциях шарнирно соединенные петли, снабженные ответными замковыми элементами и сопряженные с шарнирно соединенными между собой и боковыми сторонами основания средствами линейного перемещения секций места для отдыха, причем шарнирное соединение головной и средней секций выполнено с поворотом соединенных средней и ножной секций вверх от горизонтального положения средней секции, а шарнирное соединение средней и ножной секции выполнено с поворотом ножной секции от размещения на одном уровне вниз и назад относительно положения средней секции до сопряжения нижних поверхностей смежных секций и горизонтального размещения средней секции в сложенном состоянии, причем ножка-опора ножной секции в сложенном состоянии установлена вдоль тыльной поверхности поднятой в предустановленное положение спинки головной секции, с вертикально ориентированными вверх ножками.

При этом, в одном из возможных вариантов осуществления заявленного решения шарнирное соединение средней и ножной секций дополнительно снабжено поворотной ножкой-опорой. При этом, в еще одном возможном варианте осуществления, поворотная ножка-опора и передняя сторона основания могут быть снабжены ответными опорными элементами, при этом средняя и ножная секции образуют изогнутую поверхность с формированием тупого угла между нижними поверхностями секций при сопряжении ответных опорных элементов поворотной ножки и основания.. Причем, опорные элементы на основании и поворотной ножке-опоры могут быть выполнены в виде в виде поперечных перекладин, одна из которых снабжена стопорным элементом, который в еще оном варианте осуществления может быть выполнен в виде пластинчатого зацепа, установленного на опорном элементе поворотной ножки.

Согласно заявленному решению, средства линейного перемещения секций места отдыха могут быть выполнены в виде линейных тяг, шарнирно соединенных между собой, и шарнирно установленных на смежных головной и средней секциях петлях, а также опорной пластине, установленной на основании.

В другом варианте осуществления заявленного решения, замковый механизм средств трансформации шарнирного соединения головной и средней секций может быть выполнен в виде поворотно-опорного зацепа, включающего сопряженный с петлей головной секции поворотный зубчатый элемент и сопряженный с ним ответный подвижный фиксатор положения угла наклона головной секции в одном из предустановленных положений с шагом, установленным шагом размещения зубцов поворотного зубчатого элемента, а тяга одним концом шарнирно закрепленная на петле средней секции в месте шарнирного крепления к опорной пластине дополнительно снабжена пружиной, установленной между тягой и опорной пластиной. При этом в еще одном варианте осуществления, средства линейного перемещения секций места отдыха могут быть выполнены в виде линейных приводов.

В соответствии с заявленным решением, в любом варианте его осуществления, , основание может быть снабжено опорными элементами поддержания горизонтального положения смежных секций места отдыха в заданных средствами трансформации фиксируемых положениях трансформации. При этом, ножка-опора ножной секции, в одном из возможных вариантов осуществления может быть выполнена стационарной, П-образной формы, с жестким креплением к раме ножной секции. Причем, в еще одном варианте осуществления, основание, боковины, ножка-опора ножной секции и поворотная ножка-опора, рамы каркаса головной, средней и ножной секций выполнены металлическими, полого профиля, при этом ножка-опора ножной секции и/или поворотной ножки-опоры могут быть выполнены телескопическими, а основание и/или каркас поворотной ножки-опоры дополнительно снабжены регулятором положения опорных элементов по высоте .

В предпочтительном варианте осуществления, головная средняя и ножная секции снабжены мягкими подушками, возможны также варианты, согласно которым, основание, головная, средняя и ножная секции выполнены одноместными, а в другом варианте - многоместными.

В еще одном варианте осуществления заявленного решения, передняя сторона рамы ножной секции может быть дополнительно снабжена ручным захватом. При этом, при любом варианте осуществления заявленного решения, основание предпочтительно выполнено в форме рамного каркаса с продольными ребрами и жестко сопряженным с боковинами, снабженными ножками.

Краткое описание чертежей

Сущность изобретения иллюстрируется графическими материалами, где

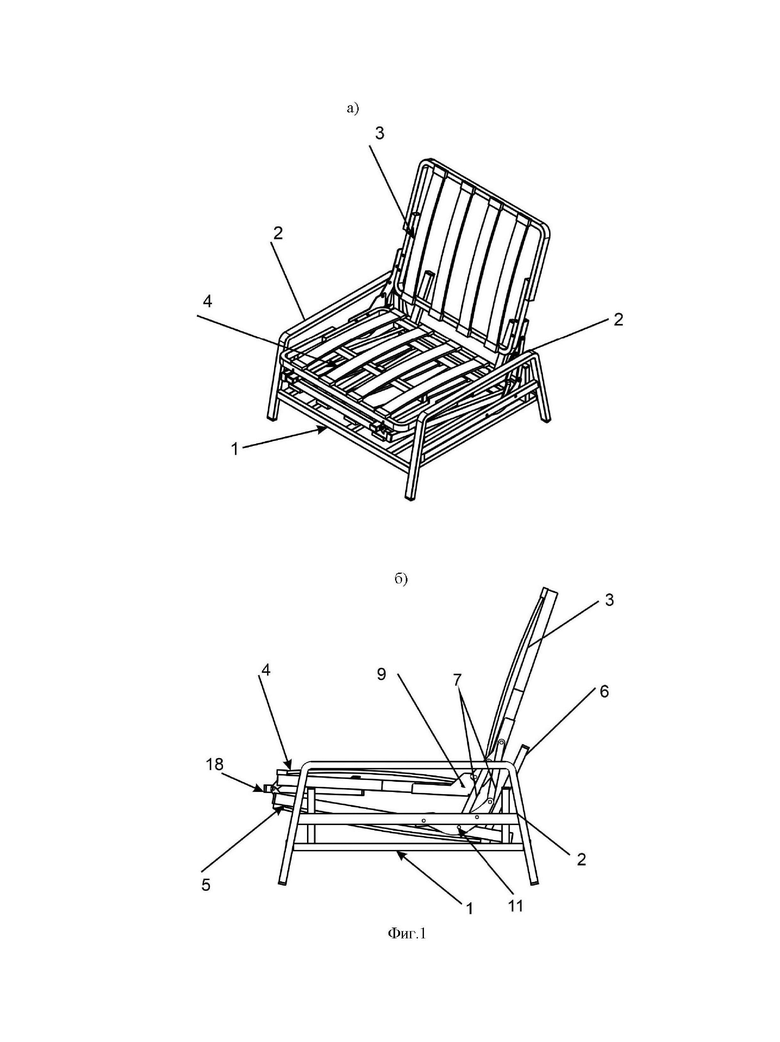

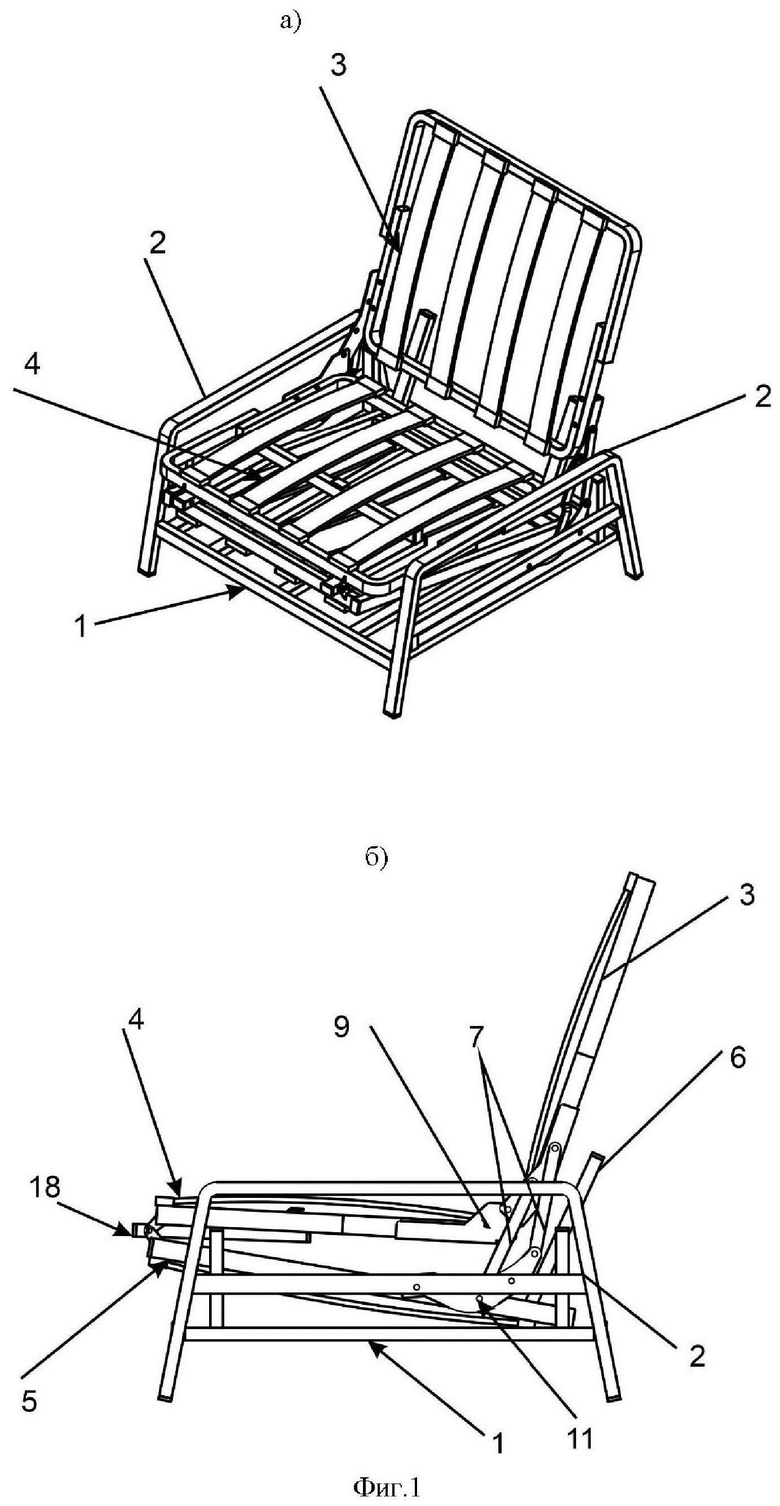

фиг. 1 - заявленное решение, в сборе: а) общий вид; б) вид сбоку;

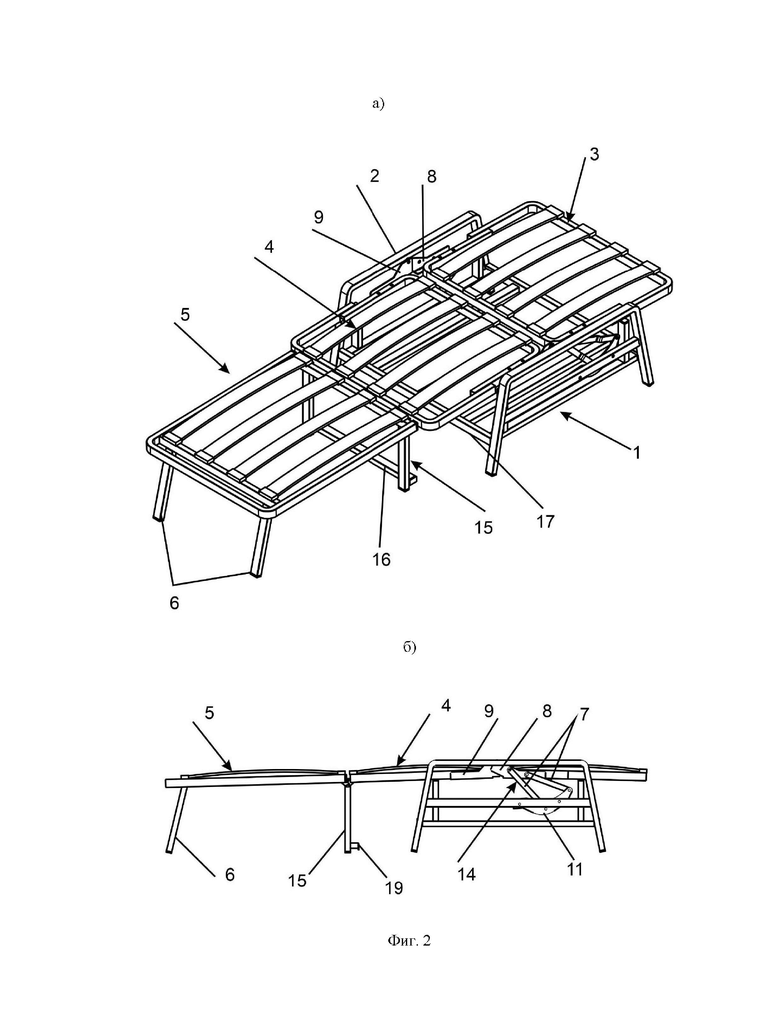

фиг. 2 - заявленное решение, в режиме место для сна: а) общий вид; б) вид сбоку;

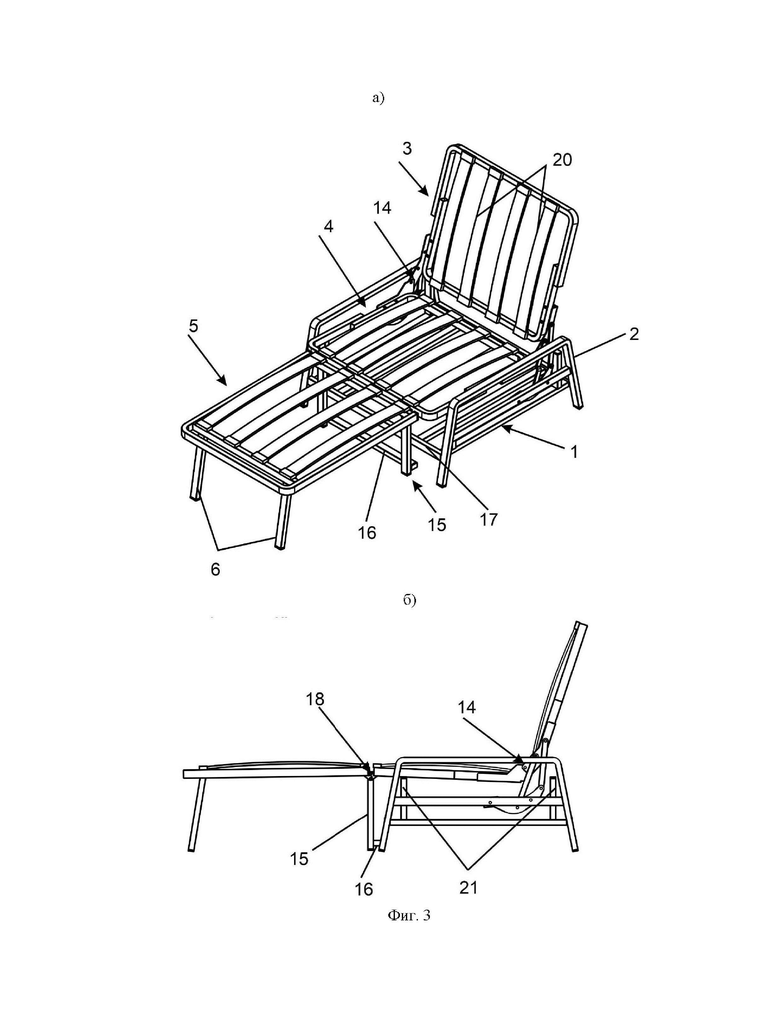

фиг.3 - заявленное решение, в режиме место для отдыха, с поднятой спинкой и горизонтально расположенными средней и ножной секцией: а) общий вид; б) вид сбоку;

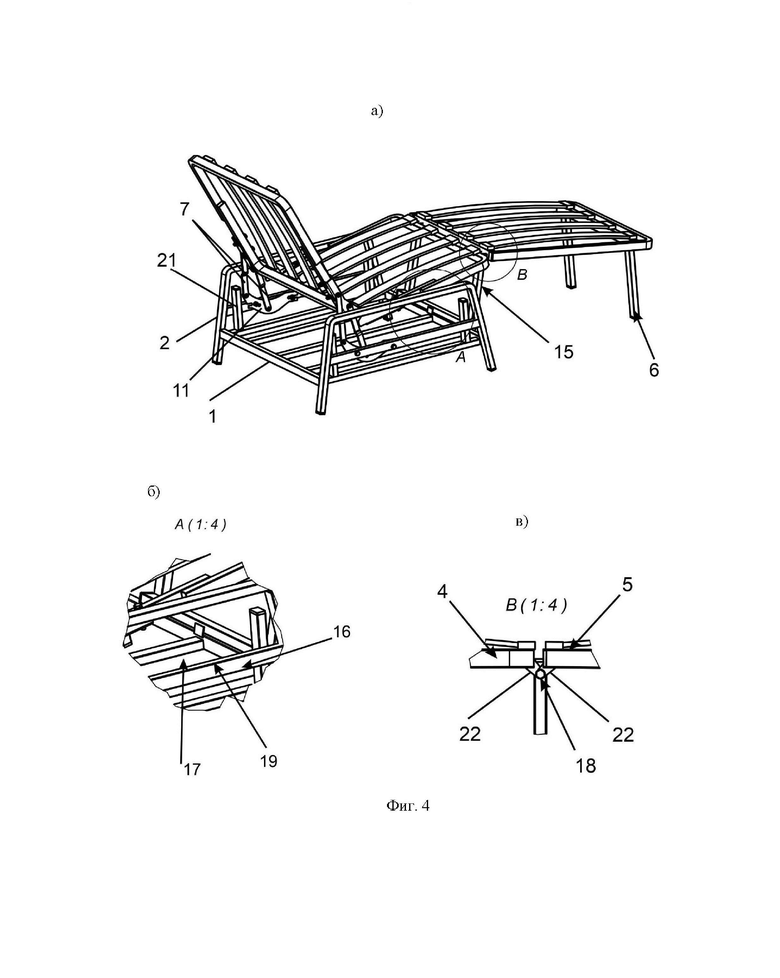

фиг. 4 - заявленное решение, в режиме место для отдыха, с поднятой спинкой и расположенными под углом средней и ножной секцией: а) общий вид; б) вид А (фрагмент) сопряжение опорных перекладин основания и поворотной ножки опоры с зацепом; в) вид В(фрагмент) шарнирное соединение средней и ножной секций ;

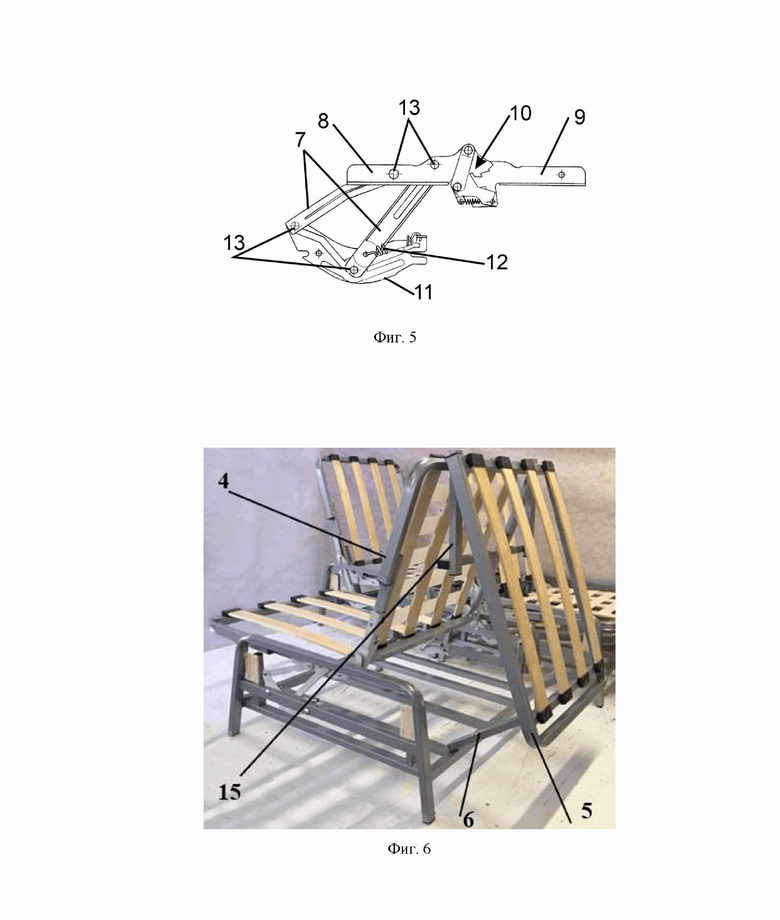

фиг.5 –вариант осуществления шарнирно-замочного крепления головной секции со средней секцией (фрагмент конструкции натурного образца);

фиг.6 – фрагмент натурного образца: подъем вверх средней и ножной секций (в информационных целях).

Следует отметить, что прилагаемые чертежи иллюстрируют только один из вариантов осуществления заявленного решения и не может рассматриваться в качестве ограничений содержания изобретения, которое включает и другие варианты его осуществления.

Осуществимость изобретения.

Устройство трансформируемой трехсекционной мебели для сидения или лежания, выполненной, например, в виде кресла-кровати (см. фиг. 1-6), включает в себя каркас основания 1, снабженный двумя боковинами 2, жестко сопряженных с рамным каркасом основания. На каркасе основания с боковинами, установлены три секции, образующие трансформируемую поверхность места для отдыха. Головная 3 секция формирует спинку в режиме места для сидения либо места для отдыха, а в режиме места для сна – изголовье, образуемое горизонтально размещенной головной секцией, либо слегка приподнятой с небольшим наклоном. Средняя 4 секция соединена вдоль тыльной торцевой стороны с передней торцевой стороной головной 3 секции. При этом со стороны передней торцевой стороны средняя 4 секция соединена с ножной 5 секцией, соответственно, вдоль ее тыльной торцевой стороны. Ножная секция снабжена ножкой-опорой 6, выполненной, в частном случае осуществления, представленном на иллюстративных материалах фиг.1-4, П-образной формы., жестко закрепленной на каркасе ножной секции, без возможности поворота и/или съема. Таким образом, в полностью разложенном состоянии три последовательно соединенные секции : головная 3, средняя 4 и ножная 5 образуют горизонтально ориентированное место для сна, с верхней поверхностью, располагаемой на одном уровне по длине спального места. В возможном варианте осуществления, передняя сторона рамы ножной секции может быть дополнительно снабжена ручным захватом, например, располагаемым на передней торцевой стороне.

Согласно заявленному решению, трансформация образуемой секциями поверхности места для отдыха осуществляется за счет средств трансформации, обеспечивающих подвижное крепления секций между собой и к основанию 1, выполненному неподвижным.

Как следует из представленного на чертежах фиг. 1-6 варианта осуществления, секции 3-5 соединены между собой шарнирными соединениями 14 и 18, каждое из которых состоит из идентичных механизмов располагаемыми попарно соосно по боковым сторонам секций.

При этом шарнирное соединение 14 головной 3 и средней 4 секций снабжено замковым механизмом средств трансформации, включающим шарнирно соединенные петли 8 и 9 головной и средней секций соответственно, установленные по боковым сторонам секций вблизи места их сопряжения, замковые элементы 10, выполненные на сопрягаемых петлях, и средства линейного перемещения секций места для отдыха, шарнирно соединенные с секциями и боковыми сторонами основания, сопряженными с боковинами. В частном примере осуществления, представленном на чертежах фиг. 1-5, средство линейного перемещения выполнено в виде пары тяг 7 шарнирно соединенных одним концом с петлей 8 головной секции, а вторым концом с опорной пластиной 11, соединенной с боковой стороной основания 1. Соединение тяг 7 с петлей 8 головной секции и опорной пластиной 11 осуществлено посредством шарнирных 13 соединений тяг, обеспечивающих возможность плавной трансформации положения места для отдыха в целом и головной секции в частности. Шарнирные 13 соединения тяг могут быть установлены на сопрягаемых петлях и опорных пластинах, например, посредством полупустой втулки (на чертежах не показана). Регулировка движения такого рода устройства линейного перемещения может регулироваться изменением контура направляющих движения тяг, их длины, а также выбором формы тяг, например, выполнением одной из тяг выгнутой формы.

В одном из наиболее распространенном, возможном варианте осуществления заявленного решения, в частности, представленном на чертежах фиг.1-6, замковые элементы 10, образующие замочный механизм (замок), представляют собой защелку в виде установленной шарнирно со стороны петли 9 средней секции планки с выступом (щеки), снабженной шарнирно закрепленным зацепом в виде планки с фигурной, лекально изогнутой зубчатой поверхностью (собачка), входящим в зацепление со смежной фигурной, зубчатой поверхностью , выполненной со стороны петли сиденья (фиг. 5). Для упрощения вращения зубчатой поверхности (собачки) замочного элемента 10 и надежности фиксации ее положения при зацеплении зубчатых выступов собачки с соответствующими выемками смежной фигурной поверхности зацепа, замок может содержать прижимную пружину, установленную на петле 9 средней секции и взаимодействующую с собачкой. Установленная таким образом прижимная пружина обеспечивает возможность качания и поджатия к петле пружиной зацепа собачки. Опорная пластина 11, предпочтительно также снабжена пружиной 12, связанной с одной из тяг, располагаемой со стороны ближе к средней секции и выполненной спрямленной, тогда как вторая тяга, предпочтительно, имеет криволинейную форму, что с совокупности с наличием пружины 12 обеспечивает плавность движения секций в процессе трансформаций, а также облегчает сам процесс линейного перемещения секций 3-5, за счет срабатывания пружины 12. Наличие тяг 7 и пружины 12 обеспечивает возможность смещения секций в продольном направлении при выборе одного из предустановленных режимов трансформации, что упрощает процесс трансформации и минимизирует требуемое пространство для ее осуществления. Реализация средства линейного перемещения секций в виде шарнирно установленных с опорой на смежные секции и основание или связанные с ним боковины тяг является лишь одним из примеров возможной реализации заявленного решения. Для специалиста в данной области техники очевидно, что функцию линейного перемещения могут выполнять иные конструктивные решения, например, пружинные связи с фиксаторами, линейные приводы(электроприводы, гидроприводы и т.п.) иные решения, как применяемые в настоящее время в аналогичных конструкциях трансформируемой мебели, так и те, которые могут применяться в дальнейшем. Аналогично, замковый механизм, реализованный замковыми элементами 10 и представленный на чертежах фиг.1-5 является лишь одним из возможных вариантов его осуществления. В качестве такого механизма может быть использовано любое известное из уровня техники устройство, обеспечивающее аналогичные функциональные возможности.

Петля 9 соединена с боковой стороной средней секции и сопряжена с петлей 8 головной секции шарнирным соединением 14, что в сочетании со средствами линейного перемещения и замковым механизмом позволяет осуществлять управляемое вращение секций относительно оси шарнирного соединения 14, расположенной вдоль смежных торцевых сторон головной и средней секций, меняя тем самым положение секций друг относительно друга и основания в процессе трансформации место отдыха. Так, согласно представленному примеру осуществления, шарнирное соединение 14 петель 8 и 9 обеспечивает вращение головной 3 и средней 4 секций вверх от горизонтального положения с подъемом секции со стороны противолежащего шарнирному соединению торца, что в случае вращения головной секции позволяет при ее повороте с подъемом вверх свободного торца формировать спинку места для отдыха, например, выполненного в виде кресла, дивана и т.п., либо приподнятого с заданным наклоном изголовья спального места. В свою очередь, обратная трансформация спинки в горизонтально расположенное изголовье спального места осуществляется соответственно вращением секции вокруг оси, заданной шарнирным соединением 14 петель, в обратном направлении опуская свободный торец головной секции вниз до перевода головной секции в горизонтальное положение. Возможность поворота головной секции вниз от горизонтального положения исключается как конструкцией замковых элементов 10, так и наличием опорных элементов 21 основания, выполненных в представленном на чертежах фиг. 1-5 примере осуществления в виде вертикально ориентированных упоров, размещенных по углам основания с возможностью сопряжения их верхней поверхности с рамой головной секции в одном положении, головной и частично средней секций в другом предустановленном положении режим трансформации, при их размещении в горизонтальном положении. Опорные элементы не препятствуют заданному средствами трансформации смещению секций с поворотом вверх от горизонтального положения удаленных от шарнирного соединения 14 торцевых сторон головной 3 и средней 4 секций, но вместе с рамой основания 1 препятствует их смещению вниз от горизонтального положения.

Как ранее было отмечено, шарнирное соединение 14 головной и средней секций обеспечивает возможность поворота вокруг оси, заданной шарнирным соединением петель, средней 4 секции, связанной с ножной секцией, с подъемом вверх от горизонтального положения противолежащего шарнирному соединению 14 торца (фиг.6). При этом соединение 18 средней и ножной секции также выполнено шарнирным с возможностью трансформации места для отдыха из спального места, места для отдыха в место для сиденья и обратно. В частном случае осуществления заявленного решения, представленном на чертежах фиг. 1-5, средняя секция соединена с ножной секцией простым шарнирным соединением 18, реализованным, например, по принципу карточной петли с возможностью вращения ножной секции вокруг оси, сформированной шарниром, направленной вдоль смежных торцевых сторон секций. При этом трансформация спального места в место для сидения осуществляется посредством сложения средней и ножной секций поворотом ножной секции от размещения на одном уровне со средней секцией вниз и назад относительно положения средней секции до сопряжения нижних поверхностей смежных секций при горизонтальном размещении средней секции в сложенном состоянии. Поскольку ножная секция снабжена ножкой-опорой 6, выполненной жестко и неразъемно закрепленной (сопряженной) с ножной секцией, при формировании места для сидения ножка-опора 6 в процессе поворота ножной секции вокруг оси, заданной шарнирным соединением 18, заводится в пространство под средней секцией и далее за спинку, формируемую головной секцией. Таким образом, в сложенном состоянии ножка-опора 6 ножной секции оказывается установленной вдоль тыльной поверхности головной секции, поднятой в предустановленное положение для формирования спинки места для сидения, с ножками ножки-опоры 6 ориентированными вертикально вверх. В таком положении ножка-опора является дополнительным опорным элементом для спинки, снимая избыточную нагрузку на замковое соединение и повышая тем самым надежность и безопасность эксплуатации, а также срок службы изделия. Обратная трансформация осуществляется соответствующим поворотом шарнирных соединений 14 и 18 и снятием зацепа замковых элементов.

Для обеспечения безопасности заведения ножки-опоры под среднюю секцию, данный процесс может осуществляться при поднятой вертикально сцепке средней и ножной секций. За счет подъема вверх при повороте вокруг шарнирного соединения 14 средней секции обеспечивается возможность контролируемого разворачивания и сложения ножной секции посредством шарнирного соединения 18 при трансформации места для сидения в место для сна, отдыха и обратно, а также фиксация положения головной секции по отношению к средней секции, осуществляемой замковым соединением (замок), сформированным в месте сопряжения петель 8 и 9.

При заведении ножки-опоры за спинку, безопасность процесса трансформации осуществляется, например, выполнением каркаса основания, соединенного с боковинами, рамной конструкции. При этом, выполнение основания, в его нижней части может быть дополнительно усиленно равномерно распределенными по поверхности ребрами, жестко соединенными с рамой основания, что позволяет дополнительно повысить безопасность режима трансформации места для отдыха, дополнительно выполняя роль направляющих для подвижных элементов конструкции.

Согласно заявленному решению, и представленному примеру осуществления, ножка -опора , предпочтительно выполнена П-образной формы, однако, для специалиста в данной области техники, очевидно, что формообразование ножки-опоры может быть выбрано иным, при сохранении вышеуказанных функциональных особенностей и жесткого сопряжения с ножной секцией.

Для повышения безопасности эксплуатации конструкции, комфортности ее использования, а также повышения ее функциональности, шарнирное соединение средней и ножной секций дополнительно снабжено поворотной ножкой-опорой 15, установленной шарнирно, например, путем совмещения с шарнирным соединением 18 указанных секций. Поворотная ножка-опора 15 в сложенном состоянии располагается между обращенными друг к другу нижними поверхностями средней и ножной секций, а в раскрытом состоянии выполняет функцию опоры. Причем, поскольку, согласно заявленному решению, поворотная ножка-опора 15 и основание 1 дополнительно снабжены ответными опорными элементами, в частном случае осуществления, представленном на чертежах фиг. 1-5, выполненным в виде поперечных перекладин 16 и 17 соответственно, заявленное решение позволяет обеспечить трансформацию секций в режим для отдыха, согласно которому, средняя и ножная секции фиксируются под углом друг к другу, т.е. в положении промежуточного угла между нижними поверхностями большего 0° и меньшего 180°. Данная возможность реализуется за счет установки опорного элемента 16 поворотной ножки-опоры 15 на опорный элемент 17 основания, с фиксацией положения опорного элемента 16 заведением зацепа 19 за перекладину опорного элемента 17 основания. Таким образом, реализуется возможность установки секций в режим для отдыха: с поднятой или опущенной спинкой и расположенными под углом средней и ножной секциями.

В предпочтительном варианте осуществления, каркасные элементы конструкции мебели для отдыха: основание 1, боковины 2, ножки-опоры 6 и 15, рамы головной 3, средней 4 и ножной 5 секций, выполнены рамными, металлическими, полого профиля, что повышает прочность конструкции, излишнее ее не утяжеляя, позволяет повысить возможности трансформации конструкции спального места, за счет легкости и прочности рамных конструкций, упрощения возможности их трансформируемого сопряжения и вариативности осуществления конструктивных связей элементов конструкции а также позволяет, например, в отношении ножек-опор 6 и 15 и ножек боковин основания выполнять их трансформируемыми, например, телескопическими, с заменяемыми элементами, снабженными декором и противоскользящими элементами и т.п. Вместе с тем, для специалиста в данной области техники, очевидно, что, возможно выполнение рамных конструкций из любых иных материалов, известных из уровня техники, применяемых в данного рода конструкциях. В равной степени, выполнение элементов основания, секций, так же как ножек-опор и боковин, может быть выполнено как из конструкций полого профиля, так и монолитных конструкций, их сочетаний. Выполнение основания, секций, ножек-опор рамной конструкции позволяет повысить возможности трансформации конструкции спального места, за счет легкости и прочности рамных конструкций, упрощения возможности их трансформируемого сопряжения, и вариативности осуществления конструктивных связей элементов конструкции.

Каркасные элемента секций снабжены ламелями 20, располагаемыми продольно, что повышает комфортность эксплуатации конструкции и ее надежность.

Заявленное решение предполагает возможность оснащения головной средней и ножной секций мягкими подушками, а также возможность выполнения трансформируемой мебели, выполненной согласно заявленному решению как одноместным, так и многоместным.

Таким образом, заявленное решение обеспечивает возможность трансформации в следующих положениях секций:

- с поднятой головной секцией форме спинки и сложенными средней и ножной секциями, с формованием средней секцией сиденья – в режиме места для сидения:

- с поднятой головной секцией и горизонтально разложенными средней и ножной секцией – в режиме отдыха или сна

- с поднятой головной секцией и расположенными под углом средней и ножной секциями – режим отдыха;

- с опущенной в горизонтальное положение головной секцией и расположенными под углом средней и ножной секциями – дополнительный режим отдыха;

- с расположенными горизонтально головной, средней и ножной секциями – режим для сна.

Заявляемая трансформируемая трехсекционная мебель надежна и удобна в эксплуатации, может быть изготовлена в промышленном производстве с применением существующих современных технологий, а также найти широкое применение в мебельной промышленности. Заявленное решение обеспечивает расширение эксплуатационных возможностей трансформируемого предмета мебели, за счет повышения компактности предмета мебели обеспечиваемой упрощением с одновременным расширением функциональности средств трансформации.

Изобретение относится к производству мягкой мебели для сидения или лежания и может быть использовано при изготовлении трансформируемых изделий мягкой мебели, в частности диванов-кроватей и кресел-кроватей, состоящих из трех секций. Трансформируемая мебель для сидения или лежания содержит снабженное боковинами рамное основание и подвижно закрепленное на нем трансформируемое место для отдыха, включающее головную, ножную и среднюю секции, соединенные шарнирным соединением, а головная секция дополнительно соединена по боковым сторонам с основанием посредством средств трансформации, с возможностью поворота секций и линейного перемещения связки секций вперед и назад при трансформации и фиксации определенных предустановленных положений секций места для отдыха. Ножная секция дополнительно снабжена ножкой-опорой. Шарнирное соединение снабжено замковым механизмом средств трансформации, включающим установленные на смежных секциях шарнирно соединенные петли, снабженные ответными замковыми элементами и сопряженные с шарнирно соединенными между собой и боковыми сторонами основания средствами линейного перемещения секций места для отдыха. Шарнирное соединение головной и средней секций выполнено с поворотом соединенных средней и ножной секций вверх от горизонтального положения средней секции, а шарнирное соединение средней и ножной секций выполнено с поворотом ножной секции от размещения на одном уровне вниз и назад относительно положения средней секции до сопряжения нижних поверхностей смежных секций и горизонтального размещения средней секции в сложенном состоянии. Ножка-опора ножной секции в сложенном состоянии установлена вдоль тыльной поверхности поднятой в предустановленное положение спинки головной секции, с вертикально ориентированными вверх ножками. Основание снабжено вертикально ориентированными опорными элементами поддержания горизонтального положения смежных секций места отдыха. Технический результат - расширение эксплуатационных возможностей трансформируемого предмета мебели. 17 з.п. ф-лы, 6 ил.

1. Трансформируемая мебель для сидения или лежания, содержащая снабженное боковинами рамное основание и подвижно закрепленное на нем трансформируемое место для отдыха, включающее головную, ножную и среднюю секции, соединенные последовательно шарнирным соединением вдоль смежных торцевых сторон, а головная секция дополнительно соединена по боковым сторонам с основанием посредством средств трансформации, с возможностью поворота секций и линейного перемещения связки секций вперед и назад при трансформации и фиксации определенных предустановленных положений секций места для отдыха, при этом ножная секция снабжена ножкой-опорой, отличающаяся тем, что шарнирное соединение головной и средней секций снабжено замковым механизмом средств трансформации, включающим установленные на смежных секциях шарнирно соединенные петли, снабженные ответными замковыми элементами и сопряженные с шарнирно соединенными между собой и боковыми сторонами основания средствами линейного перемещения секций места для отдыха, причем шарнирное соединение головной и средней секций выполнено с поворотом соединенных средней и ножной секций вверх от горизонтального положения средней секции, а шарнирное соединение средней и ножной секций выполнено с поворотом ножной секции от размещения на одном уровне вниз и назад относительно положения средней секции до сопряжения нижних поверхностей смежных секций и горизонтального размещения средней секции в сложенном состоянии, причем ножка-опора ножной секции в сложенном состоянии установлена вдоль тыльной поверхности поднятой в предустановленное положение спинки головной секции, с вертикально ориентированными вверх ножками, а основание снабжено вертикально ориентированными опорными элементами поддержания горизонтального положения смежных секций места отдыха в заданных средствами трансформации фиксируемых положениях трансформации.

2. Трансформируемая мебель по п. 1, отличающаяся тем, что шарнирное соединение средней и ножной секций дополнительно снабжено поворотной ножкой-опорой.

3. Трансформируемая мебель по п. 2, отличающаяся тем, что поворотная ножка-опора и передняя сторона основания снабжены ответными опорными элементами, при этом средняя и ножная секции образуют изогнутую поверхность с формированием тупого угла между нижними поверхностями секций при сопряжении ответных опорных элементов поворотной ножки и основания.

4. Трансформируемая мебель по п. 3, отличающаяся тем, что опорные элементы на основании и поворотной ножке-опоры выполнены в виде поперечных перекладин, одна из которых снабжена стопорным элементом.

5. Трансформируемая мебель по п. 4, отличающаяся тем, что стопорный элемент выполнен в виде пластинчатого зацепа, установленного на опорном элементе поворотной ножки.

6. Трансформируемая мебель по п. 1, отличающаяся тем, что средства линейного перемещения секций места отдыха выполнены в виде линейных тяг, шарнирно соединенных между собой, и шарнирно установленных на смежных головной и средней секциях петлях, а также опорной пластине, установленной на основании.

7. Трансформируемая мебель по п. 6, отличающаяся тем, что замковый механизм средств трансформации шарнирного соединения головной и средней секций выполнен в виде поворотно-опорного зацепа, включающего сопряженный с петлей головной секции поворотный зубчатый элемент и сопряженный с ним ответный подвижный фиксатор положения угла наклона головной секции в одном из предустановленных положений с шагом, установленным шагом размещения зубцов поворотного зубчатого элемента, а тяга одним концом шарнирно закрепленная на петле средней секции в месте шарнирного крепления к опорной пластине дополнительно снабжена пружиной, установленной между тягой и опорной пластиной.

8. Трансформируемая мебель по п. 1, отличающаяся тем, что средства линейного перемещения секций места отдыха выполнены в виде линейных приводов.

9. Трансформируемая мебель по п. 1, отличающаяся тем, что каркас секций и основания выполнен рамной конструкции.

10. Трансформируемая мебель по любому из пп. 1-9, отличающаяся тем, что ножка-опора ножной секции выполнена стационарной, П-образной формы, с жестким креплением к раме ножной секции.

11. Трансформируемая мебель по п. 10, отличающаяся тем, что основание, боковины, ножка-опора ножной секции и поворотная ножка-опора, рамы каркаса головной, средней и ножной секций выполнены металлическими, полого профиля.

12. Трансформируемая мебель по п. 10, отличающаяся тем, что ножка-опора ножной секции и/или поворотной ножки-опоры выполнены телескопическими.

13. Трансформируемая мебель по п. 10, отличающаяся тем, что основание и/или каркас поворотной ножки-опоры дополнительно снабжены регулятором положения опорных элементов по высоте.

14. Трансформируемая мебель по п. 10, отличающаяся тем, что головная средняя и ножная секции снабжены мягкими подушками.

15. Трансформируемая мебель по п. 10, отличающаяся тем, что основание, головная, средняя и ножная секции выполнены одноместными.

16. Трансформируемая мебель по п. 10, отличающаяся тем, что основание, головная, средняя и ножная секции выполнены многоместными.

17. Трансформируемая мебель по п. 10, отличающаяся тем, что передняя сторона рамы ножной секции дополнительно снабжена ручным захватом.

18. Трансформируемая мебель по любому из пп. 11-17, отличающаяся тем, что основание выполнено в форме рамного каркаса с продольными ребрами и жестко сопряжено с боковинами, снабженными ножками.
