Трансформируемая трехсекционная мебель и ее каркас Российский патент 2025 года по МПК A47C17/17

[01] Область техники

[02] Группа изобретений относится к мебельной промышленности, а именно к трансформируемой трехсекционной мебели для сидения и лежания с горизонтально подвижным сиденьем, в частности диванам-кроватям и/или креслам-кроватям с механизмом трансформации «Аккордеон», и соответствующим каркасам для указанной мебели.

[03] Уровень техники

[04] Широко известна мебель с механизмом трансформации «Аккордеон», которая обычно содержит каркас, включающий три последовательно расположенные шарнирно связанные между собой секции, в разложенном виде образующие горизонтальную поверхность (например, положение «кровать»), а в сложенном виде - поверхность для сидения (например, положение «диван»), таким образом, что первая и вторая смежные секции образуют спинку мебели, а третья секция образует сиденье и включает опору, которая обычно представляет собой две пары ножек на колесиках (колесная или роликовая опора), либо функцию опоры выполняет бельевой ящик. Любой из указанных вариантов конструкции стандартной мебели с механизмом трансформации «Аккордеон» имеет существенный недостаток, который заключается в П-образном выполнении основания указанной мебели, которое необходимо для горизонтального перемещения крайней (ножной) секции с присоединенной к ней опорой при ее трансформации. При этом очевидно, что П-образная форма основания имеет недостаточную жесткость в связи с наличием только трех соединенных между собой элементов, из-за чего требуется наличие обвеса в пол для дополнительной опоры. Такая конструкция затрудняет доступ к пространству под основанием мебели, что свою очередь затрудняет, к примеру, процесс уборки помещения. Также стандартное П-образное выполнение основания мебели с механизмом трансформации «Аккордеон» ограничивает возможности изготовления указанной мебели с удлиненными ножками (на «высокой ноге») и из различных материалов.

[05] Таким образом, существует необходимость разработки конструкции трансформируемой трехсекционной мебели с горизонтально подвижным сиденьем (в частности, с механизмом трансформации «Аккордеон») и ее каркаса, имеющего повышенную жесткость, а также увеличенное пространство под указанной мебелью с возможностью удобного доступа, необходимое для качественной уборки ручным способом и/или с помощью бытового оборудования, например широко распространенных в настоящее время роботов-пылесосов.

[06] Наиболее близким аналогом группы изобретений является трансформируемая трехсекционная мебель в виде дивана-кровати и его каркас, описанные в патенте РФ на полезную модель RU 78048, 20.11.2008 г. Каркас содержит неподвижное основание с опорными ножками, три последовательно расположенные шарнирно связанные между собой секции, выполненные в виде прямоугольных конструкций, в разложенном виде образующие горизонтальную поверхность, а в сложенном виде - поверхность для сидения, таким образом, что первая и вторая смежные секции образуют спинку мебели, при этом третья секция образует сиденье и включает передние и задние колесные опоры, выполненные с возможностью размещения в вертикальном положения в разложенном виде мебели и в горизонтальном положения в сложенном виде мебели путем ручного складывания и раскладывая указанных опор.

[07] Описанная конструкция каркаса дивана-кровати в соответствии с ближайшим аналогом не устраняет все указанные выше недостатки традиционной трехсекционной трансформируемой мебели с механизмом трансформации «Аккордеон», поскольку складывание колесных опор такого каркаса дивана-кровати в горизонтальное положение и обратно осуществляет пользователь ручным способом после трансформации (складывания) дивана-кровати в положение для сидения. В связи с этим неподвижное основание каркаса указанного дивана-кровати имеет ту же П-образную форму с пониженной жесткостью (без замкнутого контура), что и традиционная мебель с механизмом трансформации «Аккордеон», поскольку задние колесные опоры перемещаются по поверхности пола вперед и назад при трансформации мебели как в сложенный, так и разложенный вид.

[08] Таким образом, технической проблемой, на решение которой направлена заявленная группа изобретений, является недостаточная надежность трансформируемой трехсекционной мебели с горизонтально подвижным сиденьем (с механизмом трансформации «Аккордеон»), а также неудобство при эксплуатации такой мебели.

[09] Раскрытие сущности изобретения

[010] Техническим результатом группы изобретений является повышение жесткости каркаса трансформируемой трехсекционной мебели с горизонтально подвижным сиденьем при сохранении доступа к пространству под указанной мебелью за счет автоматического складывания передних и задних колесных опор при их входе в зону неподвижного основания и автоматического раскладывания при их выходе из зоны неподвижного основания.

[011] Указанный технический результат достигается за счет того, что каркас трансформируемой трехсекционной мебели содержит неподвижное основание, включающее опорные ножки, последовательно расположенные шарнирно связанные между собой первую, вторую и третью секции, выполненные в виде прямоугольных конструкций, в разложенном виде образующие горизонтальную поверхность, а в сложенном виде - поверхность для сидения, таким образом, что первая и вторая секции образуют спинку мебели, а третья секция образует сиденье, причем третья секция соединена с передними и задними колесными опорами, выполненными с возможностью складывания в горизонтальное положение в сложенном виде мебели и раскладывания в вертикальное положение в разложенном виде мебели, при этом неподвижное основание включает направляющие и выполнено в виде замкнутой прямоугольной конструкции, а каркас дополнительно включает механизмы складывания колесных опор, выполненные с возможностью перемещения передних и задних колесных опор в горизонтальное положение при входе указанных опор в зону неподвижного основания и вертикальное положение при выходе передних и задних колесных опор из зоны неподвижного основания и передвижения задних колесных опор по направляющим неподвижного основания при трансформации мебели.

[012] Указанный результат также достигается в частных вариантах реализации каркаса трансформируемой трехсекционной мебели за счет того, что

[013] - механизм складывания колесных опор выполнен в виде жестко соединенных между собой металлических элементов и шарнирно соединенных тяг, соединяющих указанные элементы и передние и задние колесные опоры.

[014] - по меньшей мере одна тяга механизма складывания колесных опор включает верхний ролик, выполненный с возможностью перемещения по направляющей неподвижного основания каркаса.

[015] - механизмы складывания колесных опор установлены между третьей секцией каркаса и передними и задними колесными опорами.

[016] - первая, вторая и третья секции выполнены в виде прямоугольных рам, включающих упругие элементы.

[017] Указанный технический результат достигается также за счет того, что трансформируемая трехсекционная мебель содержит каркас в соответствии с настоящим изобретением, на котором установлены мягкие элементы сиденья и спинки.

[018] Указанный результат также достигается в частных вариантах реализации трансформируемой трехсекционной мебели за счет того, что

[019] каркас выполнен металлическим.

[020] В отличие от аналога, в заявленной группе изобретений применена конструкция передних и задних колесных опор, выполненных с возможностью автоматического раскладывания в вертикальное положение в разложенном виде мебели и автоматического складывания в горизонтальное положение в сложенном виде мебели в процессе перемещения секций каркаса (трансформации мебели из одного положения в другое) без ручного вмешательства со стороны пользователя за счет наличия механизмов складывания колесных опор. При этом возможность складывания колесных опор в процессе трансформации мебели при входе в зону неподвижного основания и их раскладывания при выходе из зоны неподвижного основания устраняет необходимость выполнения неподвижного основания П-образной формы, требуемой в известных конструкциях трансформируемой трехсекционной мебели с механизмом трансформации «Аккордеон» для обеспечения перемещения колесной опоры при трансформации мебели. В отличии от известных технический решений задние колесные опоры заявленной группы изобретений перемещаются по направляющим неподвижного основания, как в процессе их складывания, так и раскладывания, а передние колесные опоры складываются в горизонтальное положение сразу же в момент достижения направляющих неподвижного основания каркаса. Выполнение неподвижного основания трансформируемой трехсекционной мебели в виде замкнутого прямоугольного контура позволяет увеличить жесткость каркаса за счет наличия двух поперечных элементов, в отличие от стандартной трансформируемой трехсекционной мебели с механизмом трансформации «Аккордеон», в которой неподвижное основание (рама) содержит один поперечный элемент. Также на повышение жесткости каркаса влияет тот факт, что передние и задние колесные опоры в сложенном состоянии встраиваются в зону неподвижного основания, тем самым становясь дополнительными элементами, повышающими жесткость всей конструкции каркаса.

[021] Краткое описание чертежей

[022] Группа изобретений поясняется чертежами, где:

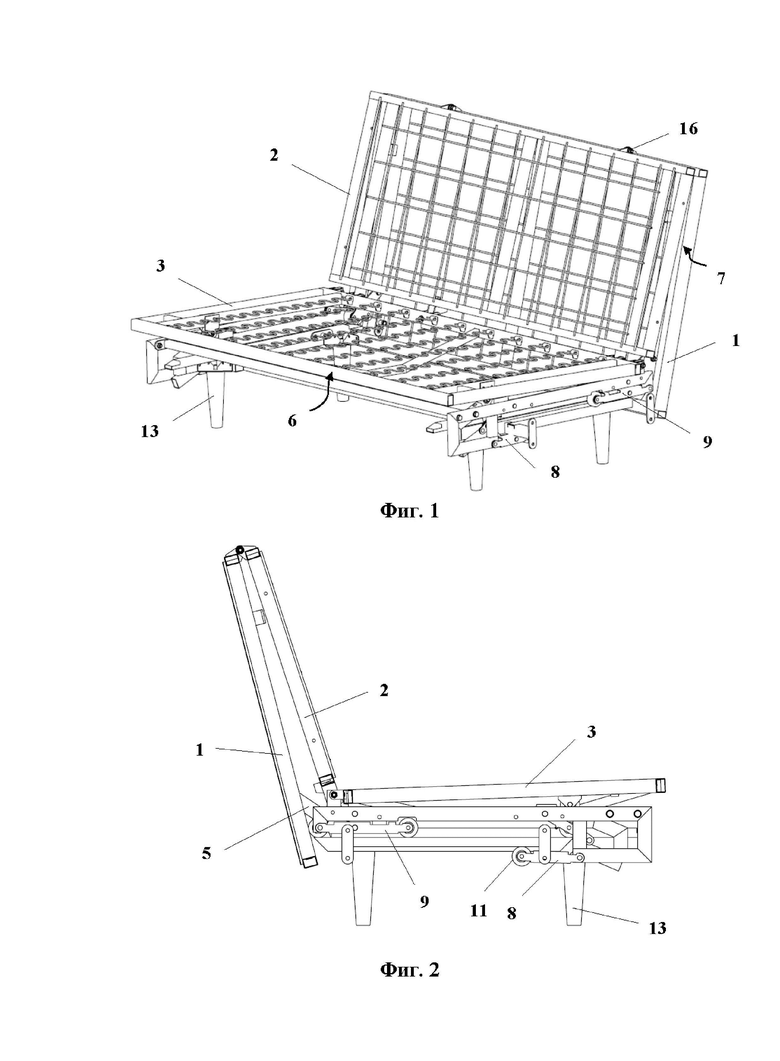

- на фиг. 1 показан общий вид каркаса трансформируемой трехсекционной мебели (на примере дивана-кровати) под углом в сложенном состоянии для сидения (положение «диван»),

- на фиг. 2 показан вид каркаса трансформируемой трехсекционной мебели в сложенном состоянии сбоку,

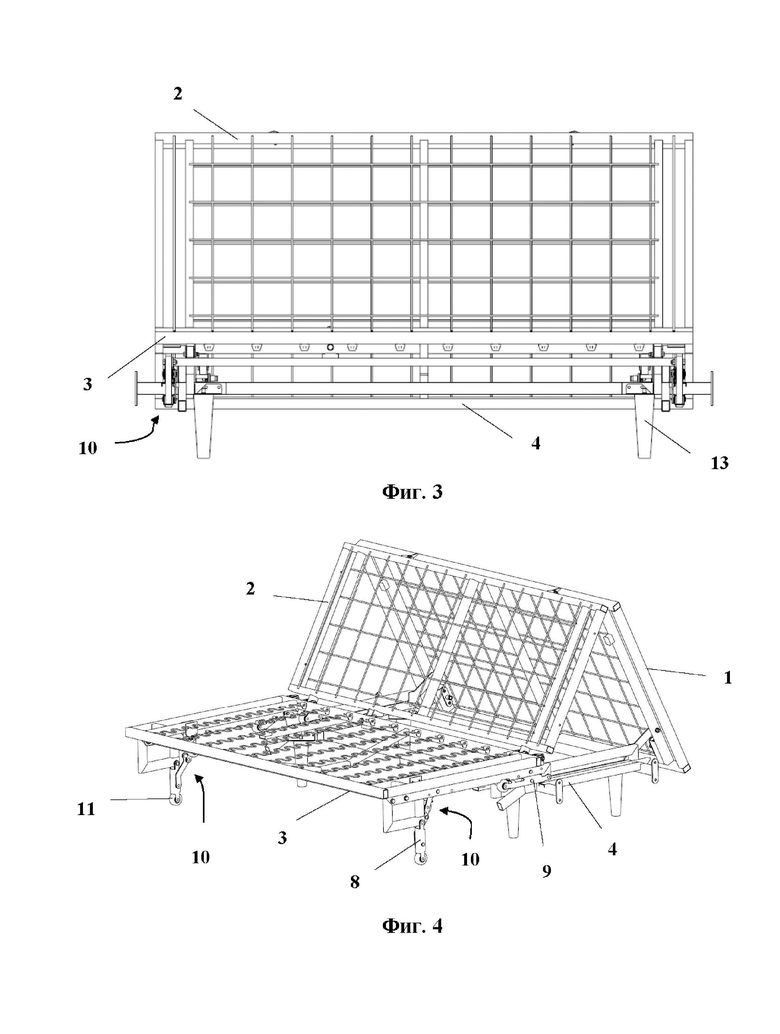

- на фиг. 3 показан вид каркаса трансформируемой трехсекционной мебели в сложенном состоянии спереди,

- на фиг. 4 показан общий вид каркаса трансформируемой трехсекционной мебели под углом в полуразложенном состоянии,

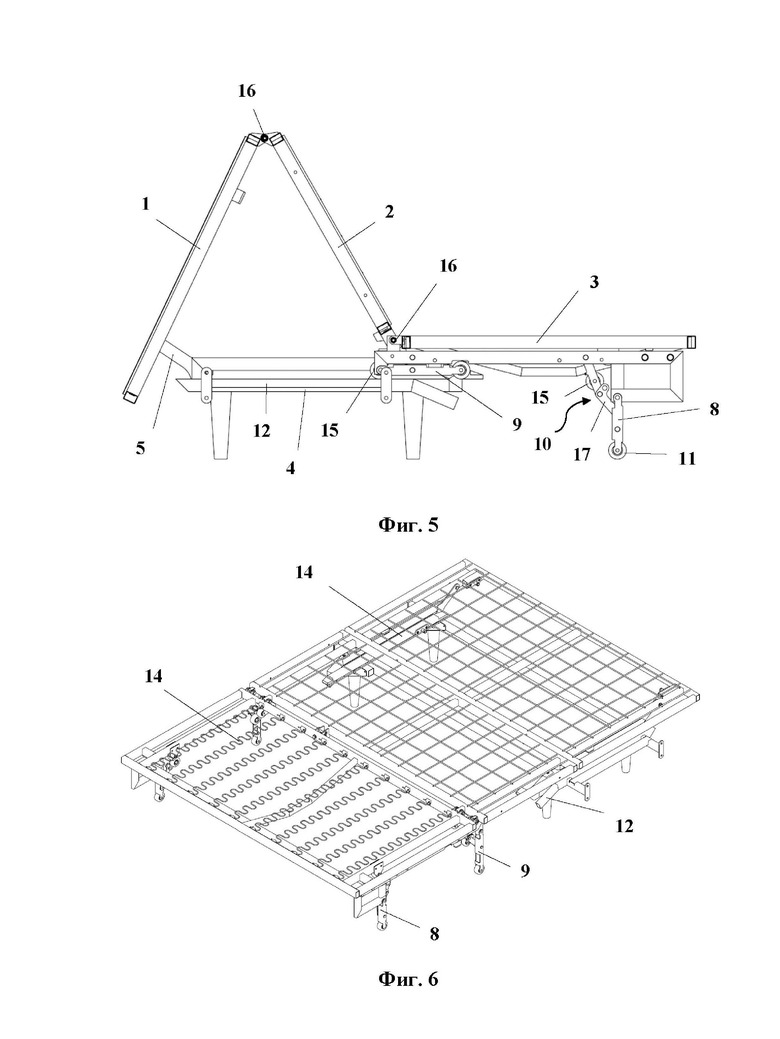

- на фиг. 5 показан вид каркаса трансформируемой трехсекционной мебели в полуразложенном состоянии сбоку,

- на фиг. 6 показан общий вид каркаса трансформируемой трехсекционной мебели под углом в разложенном состоянии для лежания (положение «кровать»),

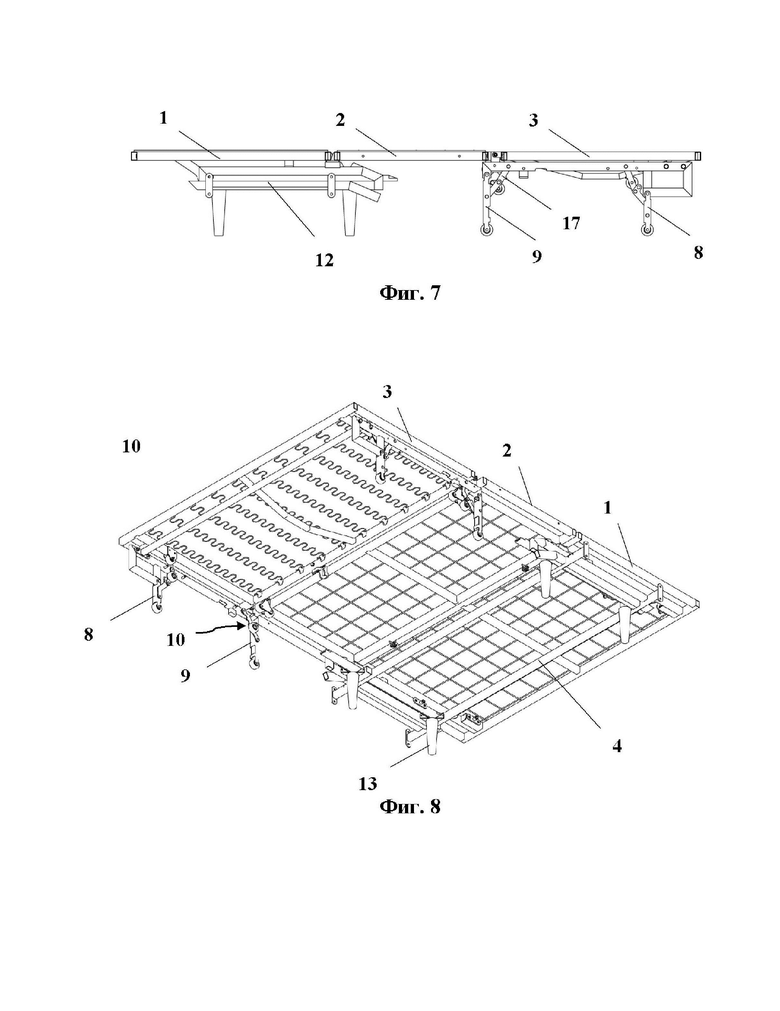

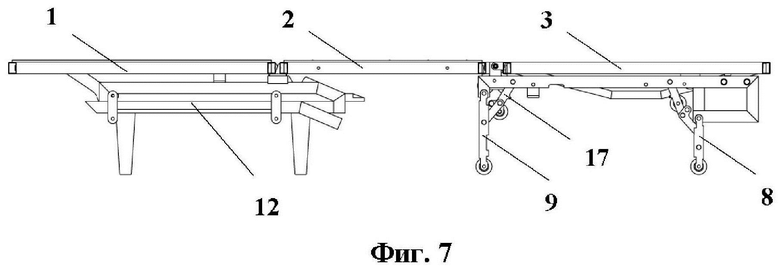

- на фиг. 7 показан вид каркаса трансформируемой трехсекционной мебели в разложенном состоянии сбоку,

- на фиг. 8 показан вид каркаса трансформируемой трехсекционной мебели в разложенном состоянии снизу,

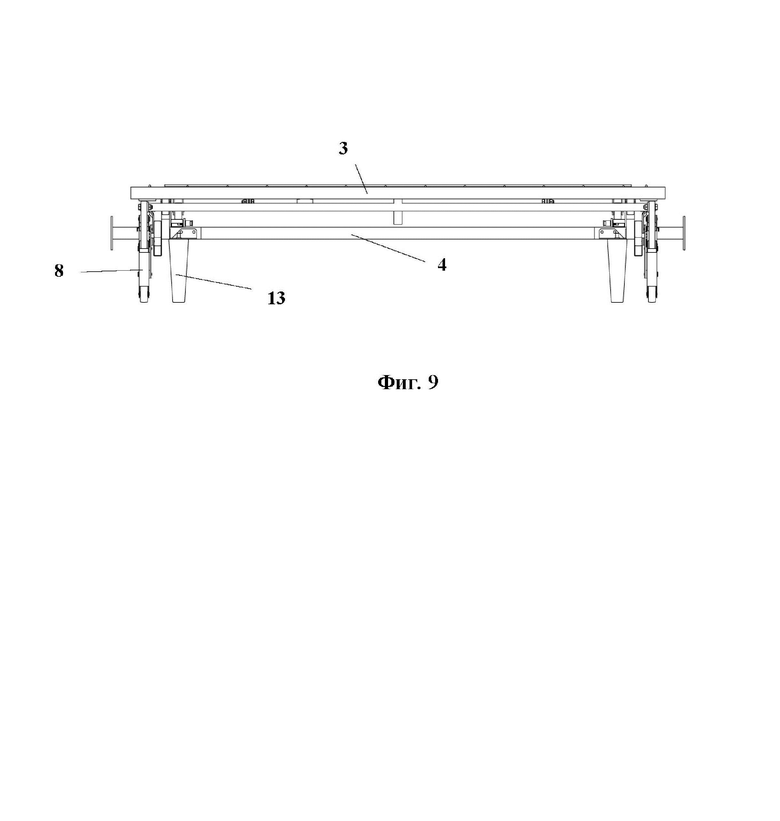

- на фиг. 9 показан вид каркаса трансформируемой трехсекционной мебели в разложенном состоянии спереди.

[023] Конструктивные элементы обозначены на фигурах следующими позициями:

1 - первая секция каркаса трансформируемой трехсекционной мебели;

2 - вторая секция каркаса трансформируемой трехсекционной мебели;

3 - третья секция каркаса трансформируемой трехсекционной мебели;

4 - неподвижное основание каркаса трансформируемой трехсекционной мебели;

5 - поворотно-опорный замковый механизм;

6 - сиденье;

7 - спинка;

8 - передняя колесная опора;

9 - задняя колесная опора;

10 - механизм складывания колесных опор;

11 - нижний ролик колесной опоры;

12 - направляющие неподвижного основания (4);

13 - опорные ножки;

14 - упругий элемент секций каркаса трансформируемой трехсекционной мебели;

15 - верхний ролик механизма складывания колесных опор;

16 - шарнирное соединение;

17 - тяга механизма (10) складывания колесных опор.

[024] Осуществление изобретения

[025] Осуществление изобретения показано на примере трансформируемой трехсекционной мебели в виде дивана-кровати с горизонтально подвижным сиденьем.

[026] Заявленная трансформируемая трехсекционная мебель представляет собой конструктивно единое изделие, содержащее в качестве основных элементов каркас и закрепленные на каркасе мягкие элементы сиденья (6) и спинки (7). Мягкие элементы выполнены, преимущественно, в виде матрасов и могут быть съемными.

[027] Каркас трансформируемой трехсекционной мебели, предпочтительно, выполнен металлическим (например, стальным) и состоит из соединенных трубчатых и/или плоских, и/или угловых профилей (элементов). Также возможно выполнение каркаса из деревянных материалов, пластика или их комбинации с металлическими материалами.

[028] Каркас содержит неподвижное основание (4), с которым соединена первая (головная) секция (1), с которой последовательно шарнирно соединены вторая (средняя) и третья (ножная) секции (2, 3). Неподвижное основание (4) и первая секция (1) каркаса могут быть соединены с помощью по меньшей мере одного поворотно-опорного замкового механизма (5).

[029] Неподвижное основание (4), первая (1), вторая (2) и третья (3) секции каркаса состоят из соединенных в замкнутую прямоугольную конструкцию продольных и поперечных элементов (профилей), при этом первая (1), вторая (2) и третья (3) секции выполнены, преимущественно, в виде прямоугольных рам, которые включают упругие (пружинные) элементы (14). Неподвижное основание (4) включает направляющие (12), четыре опорные ножки (13), а также может дополнительно включать элементы для установки подлокотников.

[030] В разложенном виде трансформируемой трехсекционной мебели (например, положении «кровать») первая, вторая и третья секции (1, 2, 3) расположены рядом в одной горизонтальной плоскости с образованием единого спального места. В сложенном виде трансформируемой трехсекционной мебели (например, положении «диван») первая и вторая секции (1, 2) расположены под небольшим углом по существу в вертикальной плоскости с образованием спинки (7) мебели, а третья секция (3) образует сиденье (6). Указанные секции (1, 2, 3) соединены между собой по меньшей мере двумя шарнирными соединениями (16), которые обеспечивают перемещение первой, второй и третьей (1, 2, 3) секции в горизонтальной плоскости, а поворотно-опорный замковый механизм (5) - подъем первой и второй секции (1, 2) относительно неподвижного основания (4) и фиксацию первой и второй секций (1, 2) в их поднятом положении, образующем спинку мебели.

[031] Передние и задние колесные опоры (8, 9) представляют собой, преимущественно, металлические элементы (стойки) с нижними (опорными) роликами (11) на концах.

[032] Под передними колесными опорами (8) следует понимать колесные опоры, расположенные ближе к передней части третьей секции (3) каркаса, а под задними колесными опорами (9) те, что расположены ближе к неподвижному основанию (4) каркаса. Указанные колесные опоры (8, 9) выполнены с возможностью перемещения в вертикальное положение в разложенном виде мебели и горизонтальное положение в сложенном виде мебели, при этом указанное перемещение (складывание и раскладывание) передних и задних колесных опор (8, 9) осуществляется автоматически (без ручного вмешательства непосредственно к колесным опорам) в процессе трансформации мебели из одного положения в другое. Для этого, предпочтительно, между третьей секцией (3) каркаса и передними и задними колесными опорами (8, 9) установлены механизмы (10) складывания колесных опор, которые, преимущественно, выполнены в виде жестко соединенных между собой металлических элементов. При этом указанные элементы механизма (10) складывания колесных опор и каждая из передних и задних колесных опор (8, 9) соединены посредством не менее двух тяг (17), соединенных между собой шарнирно. По меньшей мере одна из указанных тяг (17) может включать верхний ролик (15) для обеспечения перемещения по направляющим (12) неподвижного основания (4) мебели при ее трансформации. Также механизмы (10) складывания колесных опор могут включать дополнительные элементы.

[033] Возможны и другие варианты конструктивного выполнения механизма (10) складывания колесных опор, в частности, с применением рычагов, пружин, тросов и другим элементов, которые обеспечивают подъем передних и задних колесных опор (8, 9) перед пересечением переднего края неподвижного основания (4) при складывании мебели и опускание указанных колесных опор (8, 9) на выходе из зоны неподвижного основания (4) при раскладывании мебели.

[034] Каркас также может включать дополнительные элементы, присущие стандартной трансформируемой трехсекционной мебели, в частности, элементы для установки подлокотников, механизмы трансформации, синхронизаторы, опорные рычаги, пружины, шарниры, дополнительные ролики и т.д.

[035] Трансформируемая трехсекционная мебель и ее каркас функционируют следующим образом.

[036] Для перевода из сложенного положения мебели (например, положения «диван») в разложенное горизонтальное положение (например, положение «кровать») пользователю необходимо приложить небольшое усилие, приподняв вверх переднюю часть третьей секции (3) и потянув вперед, что приводит к перемещению первой, второй и третьей секций (1, 2, 3) каркаса (5) до полного их раздвижения и формирования спального места. В процессе перемещения указанных секций (1, 2, 3) каркаса в горизонтальное положение передние колесные опоры (8), которые через механизм (10) складывания колесных опор соединены с третьей секцией (3) каркаса на выходе из зоны неподвижного основания (4) опускаются под собственным весом в вертикальное положение до соприкосновения нижних роликов (11) с поверхностью пола, а задние колесные опоры (9) перемещаются одновременно с третьей секцией (3) вперед по направляющим (12) неподвижного основания (4) и в момент достижения крайнего положения, то есть также на выходе из зоны неподвижного основания (4), опускаются под собственным весом в вертикальное положение до соприкосновения нижних роликов (11) с поверхностью пола.

[037] Перевод из разложенного горизонтального положения в сложенное положение мебели осуществляют следующим образом: первоначально пользователю необходимо приложить небольшое усилие к третьей секции (3), разблокировав фиксацию первой и второй секций (1, 2) в поднятом положении любым известным специалисту способом, например, приподняв край третьей секции (3), после чего сдвинуть секции (1, 2, 3) назад в обратном порядке в положение для сидения до тех пор, пока первая и вторая секции (1, 2) не образуют в вертикальной плоскости спинку (7) мебели. Фиксацию первой и второй секций (1, 2) в указанном поднятом положении обеспечивает поворотно-опорный замковый механизм (5), выполненный любым известным специалисту способом.

[038] При этом задние колесные опоры (9) при входе в зону неподвижного основания (4), то есть достигнув передней части направляющих (12) неподвижного основания (4), посредством механизма (10) складывания колесных опор складываются в горизонтальное положение и размещаются на направляющих (12) неподвижного основания (4), перемещаясь по ним по мере движения третьей секции (3) в направлении к спинке мебели. Передние колесные опоры (8) также складываются с помощью механизма (10) складывания колесных опор в горизонтальное положение, при входе в зону неподвижного основания (4), и размещаются, преимущественно, под направляющими (12) неподвижного основания (4) каркаса.

[039] Таким образом, заявленное техническое решение обеспечивает повышенную жесткость каркаса трансформируемой трехсекционной мебели с горизонтально подвижным сиденьем, в частности с механизмом трансформации «Аккордеон», при сохранении доступа к пространству под указанной мебелью, что обеспечивает надежность и удобство при эксплуатации.

Группа изобретений относится к каркасу трансформируемой трехсекционной мебели и к трансформируемой трехсекционной мебели. Каркас трансформируемой трехсекционной мебели содержит неподвижное основание, включающее опорные ножки, последовательно расположенные шарнирно связанные между собой первую, вторую и третью секции. Неподвижное основание и первая секция каркаса соединены с помощью по меньшей мере одного поворотно-опорного замкового механизма. Третья секция соединена с передними и задними колесными опорами, выполненными с возможностью складывания в горизонтальное положение в сложенном виде мебели и раскладывания в вертикальное положение в разложенном виде мебели. Неподвижное основание включает направляющие и выполнено в виде замкнутой прямоугольной конструкции. Каркас дополнительно включает механизмы складывания колесных опор, выполненные с возможностью перемещения передних и задних колесных опор в горизонтальное положение при входе указанных опор в зону неподвижного основания и вертикальное положение при выходе передних и задних колесных опор из зоны неподвижного основания и передвижения задних колесных опор по направляющим неподвижного основания при трансформации мебели. Механизмы складывания колесных опор установлены между третьей секцией каркаса и передними и задними колесными опорами. Технический результат - повышение жесткости каркаса трансформируемой трехсекционной мебели с горизонтально подвижным сиденьем при сохранении доступа к пространству под указанной мебелью. 2 н. и 4 з.п. ф-лы, 9 ил.

1. Каркас трансформируемой трехсекционной мебели, содержащий неподвижное основание (4), включающее опорные ножки (13), последовательно расположенные шарнирно связанные между собой первую (1), вторую (2) и третью (3) секции, выполненные в виде прямоугольных конструкций, в разложенном виде образующие горизонтальную поверхность, а в сложенном виде - поверхность для сидения, таким образом, что первая (1) и вторая (2) секции образуют спинку (7) мебели, а третья секция (3) образует сиденье (6), неподвижное основание (4) и первая (1) секция каркаса соединены с помощью по меньшей мере одного поворотно-опорного замкового механизма (5), причем третья секция (3) соединена с передними и задними колесными опорами (8, 9), выполненными с возможностью складывания в горизонтальное положение в сложенном виде мебели и раскладывания в вертикальное положение в разложенном виде мебели, отличающийся тем, что неподвижное основание (4) включает направляющие (12) и выполнено в виде замкнутой прямоугольной конструкции, а каркас дополнительно включает механизмы (10) складывания колесных опор, выполненные с возможностью перемещения передних и задних колесных опор (8, 9) в горизонтальное положение при входе указанных опор (8, 9) в зону неподвижного основания (4) и вертикальное положение при выходе передних и задних колесных опор (8, 9) из зоны неподвижного основания (4) и передвижения задних колесных опор (9) по направляющим (12) неподвижного основания (4) при трансформации мебели, при этом механизмы (10) складывания колесных опор установлены между третьей (3) секцией каркаса и передними и задними колесными опорами (8, 9).

2. Каркас трансформируемой трехсекционной мебели по п.1, отличающийся тем, что механизм (10) складывания колесных опор выполнен в виде жестко соединенных между собой металлических элементов и шарнирно соединенных тяг (17), соединяющих указанные элементы и передние и задние колесные опоры (8, 9).

3. Каркас трансформируемой трехсекционной мебели по п.2, отличающийся тем, что по меньшей мере одна тяга (17) механизма (10) складывания колесных опор включает верхний ролик (15), выполненный с возможностью перемещения по направляющей (12) неподвижного основания (4) каркаса.

4. Каркас трансформируемой трехсекционной мебели по п.1, отличающийся тем, что первая, вторая и третья секции (1, 2, 3) выполнены в виде прямоугольных рам, включающих упругие элементы (14).

5. Трансформируемая трехсекционная мебель, содержащая каркас, на котором установлены мягкие элементы сиденья (6) и спинки (7), характеризующаяся тем, что каркас содержит неподвижное основание (4), включающее опорные ножки (13), последовательно расположенные шарнирно связанные между собой первую (1), вторую (2) и третью (3) секции, выполненные в виде прямоугольных конструкций, в разложенном виде образующие горизонтальную поверхность, а в сложенном виде - поверхность для сидения, таким образом, что первая (1) и вторая (2) секции образуют спинку (7) мебели, а третья секция (3) образует сиденье (6), неподвижное основание (4) и первая (1) секция каркаса соединены с помощью по меньшей мере одного поворотно-опорного замкового механизма (5), причем третья секция (3) соединена с передними и задними колесными опорами (8, 9), выполненными с возможностью складывания в горизонтальное положение в сложенном виде мебели и раскладывания в вертикальное положение в разложенном виде мебели, при этом неподвижное основание (4) включает направляющие (12) и выполнено в виде замкнутой прямоугольной конструкции, а каркас дополнительно включает механизмы (10) складывания колесных опор, выполненные с возможностью перемещения передних и задних колесных опор (8, 9) в горизонтальное положение при входе указанных опор (8, 9) в зону неподвижного основания (4) и вертикальное положение при выходе передних и задних колесных опор (8, 9) из зоны неподвижного основания (4) и передвижения задних колесных опор (9) по направляющим (12) неподвижного основания (4) при трансформации мебели, при этом механизмы (10) складывания колесных опор установлены между третьей (3) секцией каркаса и передними и задними колесными опорами (8, 9).

6. Трансформируемая трехсекционная мебель по п.5, отличающаяся тем, что каркас выполнен металлическим.
