Мобильная солнечная электростанция Российский патент 2024 года по МПК H02S40/10 H02S30/20

Изобретение относится к мобильным солнечным электростанциям, а именно к солнечным электростанциям, установленным на прицепе для автомобилей.

Известен портативный источник солнечной энергии, установленный на прицепе, который может включать в себя освещение и резервный генератор. Солнечная батарея с солнечными панелями может быть подключена к поворотному столу с поворотом на 360 градусов, установленному на раме прицепа, что позволяет улавливать солнечный свет со всех сторон. На раму прицепа может быть установлена поворотная телескопическая мачта с установленными огнями. Системы солнечного электроснабжения могут быть сконфигурированы как с батареями, так и без них. Выходное напряжение переменного тока может обеспечивать электричеством транспортные средства, дома, здания, электромобили и т. д. Портативные солнечные энергетические системы могут реализовывать несколько солнечных батарей для улавливания большего количества солнечного света и выработки большего количества электроэнергии. Солнечные батареи и солнечные панели складываются, что позволяет убирать энергосистему для транспортировки. Солнечные панели также могут включать датчики для управления позиционированием панелей и включения и выключения света с помощью бортового компьютера или по беспроводной сети (патент US № 2023033406 от 02.02.2023).

Также известна портативная солнечная энергетическая система, в состав которой входит колесная опорно-транспортная платформа с центральной мачтой. К мачте прикреплена панельная система, содержащая по меньшей мере две солнечные панели, которые могут быть сложены в устойчивое и аэродинамическое выдвижное вверх положение для транспортировки. Мачта, по крайней мере, с помощью одного поворотного привода, позволяет вращать и позиционировать солнечные панели для максимального воздействия солнца (патент US № 2019280641 от 12.09.2019).

Наиболее близким аналогом предлагаемого изобретения можно считать портативную солнечную энергетическую систему модель ST 4000-60 TSW (https://www.quantumharvest.net/sun-tracking-model-st-4000-60-tsw-solar-power-unit/).

Недостатком аналогов и прототипа можно считать то, что отсутствует механизм для автоматической очистки солнечных панелей.

Техническим результатом предлагаемого изобретения является возможность проведения автоматической очистки солнечных панелей от пыли и других загрязнений за счет применения форсунок под давлением.

Технический результат достигается тем, что мобильная солнечная электростанция, содержит одноосный автомобильный прицеп, внутри которого установлены аккумуляторные батареи, инвертор, плата управления и контроллер заряда, сверху расположен вертикальный посадочный каркас со складывающимися солнечными панелями, отличающаяся тем, что сверху вертикального посадочного каркаса установлены форсунки.

В частности, форсунки расположены по 2 штуки с обеих сторон вертикального посадочного каркаса.

В частности, форсунки отстоят от вертикального посадочного каркаса на 20 см.

В частности, солнечные панели раскладываются и складываются по принципу «гармошки».

В частности, количество солнечных панелей составляет 10 штук - по 5 штук с каждой из сторон вертикального посадочного каркаса.

Сущность заявляемого изобретения поясняется следующими чертежами.

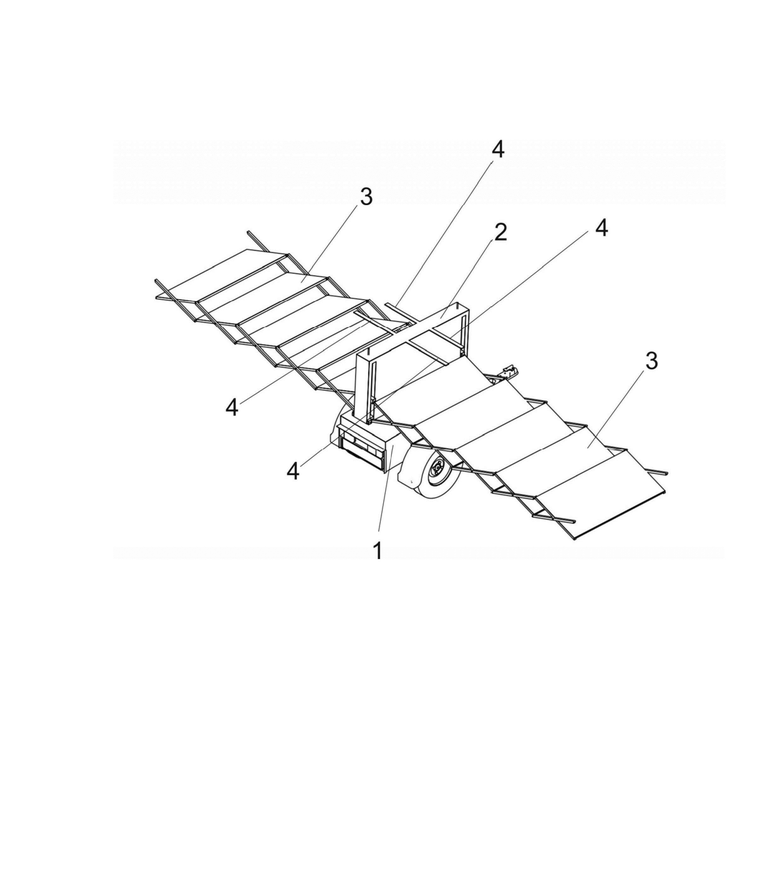

На чертеже представлен общий вид мобильной солнечной электростанции, где 1 - одноосный автомобильный прицеп; 2 - вертикальный посадочный каркас; 3 - складывающиеся солнечные панели; 4 - форсунки.

Мобильная солнечная электростанция работает следующим образом.

После того, как одноосный автомобильный прицеп 1 припаркован на нужном месте, из вертикального посадочного каркаса 2 происходит раскладывание по принципу «гармошки» складывающихся солнечных панелей 3 количество которых составляет как минимум 10 с обеих сторон вертикального посадочного каркаса, во время их раскладывания, либо наоборот складывания обратно в вертикальный посадочный каркас 2 с помощью форсунок 4 поочередно производится их автоматическая очистка водой от пыли и других загрязнений.

Весь процесс управления раскладыванием и складыванием складывающихся солнечных панелей 3, а также их очистка водой с помощью форсунок 4 выполняется посредством сети wi-fi через мобильное приложение.

Заявляемая мобильная солнечная электростанция успешно прошла полевые испытания, в частности во время ее эксплуатации с раскрытыми складывающимися солнечными панелями 3 они покрылись слоем пыли, в результате чего произошло снижение коэффициента полезного действия фотоэлектрических элементов. Благодаря форсункам 4, установленным в верхней части вертикального посадочного каркаса 2, отстоящим от него на 20 см, складывающиеся солнечные панели 3 были успешно очищены от слоя пыли во время их складывания обратно в вертикальный посадочный каркас, а так как форсунки отстоят от вертикального посадочного каркаса на 20 см. происходит равномерная очистка водой всей площади солнечной панели. Весь процесс раскладывания и обратного складывания солнечных панелей 3, а также очистки водой с помощью форсунок 4 производился оператором через сеть wi-fi посредством смартфона.

Таким образом, заявляемое изобретение позволяет производить автоматическую очистку солнечных панелей от пыли и других загрязнений, что в сою очередь увеличивает коэффициент полезного действия фотоэлектрических элементов солнечных панелей.

Изобретение относится к мобильным солнечным электростанциям, а именно к солнечным электростанциям, установленным на прицепе для автомобилей. Мобильная солнечная электростанция содержит одноосный автомобильный прицеп, сверху которого расположен вертикальный посадочный каркас со складывающимися солнечными панелями. Сверху вертикального посадочного каркаса установлены форсунки. Солнечные панели выполнены с возможностью складывания и раскладывания по принципу «гармошки», а форсунки выполнены с возможностью очистки солнечных панелей во время их раскладывания или складывания. Технический результат заключается в возможности проведения очистки солнечных панелей. 3 з.п. ф-лы, 1 ил.

1. Мобильная солнечная электростанция, содержащая одноосный автомобильный прицеп, сверху которого расположен вертикальный посадочный каркас со складывающимися солнечными панелями, отличающаяся тем, что сверху вертикального посадочного каркаса установлены форсунки, при этом солнечные панели выполнены с возможностью складывания и раскладывания по принципу «гармошки», а форсунки выполнены с возможностью очистки солнечных панелей во время их раскладывания или складывания.

2. Мобильная солнечная электростанция по п. 1, отличающаяся тем, что форсунки расположены по 2 штуки с обеих сторон вертикального посадочного каркаса.

3. Мобильная солнечная электростанция по п. 2, отличающаяся тем, что форсунки отстоят от вертикального посадочного каркаса на 20 см.

4. Мобильная солнечная электростанция по п. 1, отличающаяся тем, что количество солнечных панелей составляет 10 штук, по 5 штук с каждой из сторон вертикального посадочного каркаса.
