Способ и устройство для определения параметра мониторинга пейджинга, устройство связи и носитель данных Российский патент 2024 года по МПК H04W76/28 H04W68/02 H04W52/02

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится, но не ограничивается этим, к области техники беспроводной связи, в частности к способу и устройству для определения параметра мониторинга пейджинга, устройству связи и носителю данных.

УРОВЕНЬ ТЕХНИКИ

[0002] Пользовательское оборудование (User Equipment, UE) балансирует услуги с низким энергопотреблением и услуги, имеющие определенные требования к задержке. Во время каждого расширенного цикла прерывистого приема (extended Discontinuous Reception, eDRX) UE может принимать данные нисходящей линии связи только в пределах установленного окна времени пейджинга (Paging Time Window, PTW), а остальное время терминал находится в спящем режиме, и UE не принимает данные нисходящей линии связи. Этот режим eDRX обеспечивает баланс между задержкой услуги нисходящей линии связи и энергопотреблением, например, при удаленном отключении газовой службы через специальный интеллектуальный терминал. Если конкретный интеллектуальный терминал находится в этом режиме eDRX, он может реализовать осуществление услуги, одновременно максимально экономя энергопотребление конкретного интеллектуального терминала.

[0003] В каждом цикле eDRX, продолжительность которого превышает определенную длительность, может быть установлено PTW, и UE может осуществлять мониторинг канал пейджинга в соответствии с циклом прерывистого приема (Discontinuous Reception, DRX) в пределах PTW для приема данных нисходящей линии связи, а все остальное время терминал находится в спящем режиме.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Варианты осуществления настоящего изобретения предлагают способ и устройство для определения параметра мониторинга пейджинга, устройство связи и носитель данных.

[0005] Варианты осуществления первого аспекта настоящего изобретения предлагают способ определения параметра мониторинга пейджинга, выполняемый пользовательским оборудованием (UE), причем этот способ включает в себя:

[0006] определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно ситуации конфигурации параметра расширенного прерывистого приема (eDRX) в неактивном состоянии и параметра eDRX в состоянии бездействия.

[0007] Варианты осуществления второго аспекта настоящего изобретения предлагают устройство для определения параметра мониторинга пейджинга. Устройство включает в себя:

[0008] модуль определения, выполненный с возможностью определения параметра мониторинга пейджинга UE в неактивном состоянии согласно ситуации конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия.

[0009] Варианты осуществления третьего аспекта настоящего изобретения предлагают устройство связи, включающее в себя: процессор, приемопередатчик, память и исполняемую программу, хранящуюся в памяти и исполняемую процессором. Когда процессор выполняет исполняемую программу, процессор выполняет способ определения параметра мониторинга пейджинга, предложенный в первом аспекте.

[0010] Варианты осуществления четвертого аспекта настоящего изобретения предлагают компьютерный носитель данных. Компьютерный носитель данных хранит исполняемую программу. После того как исполняемая программа выполняется процессором, может быть реализован способ определения параметра мониторинга пейджинга, предложенный в первом аспекте.

[0011] В техническом решении, предложенном в вариантах осуществления изобретения, терминал может выполнять функцию eDRX в неактивном состоянии. Выполняя функцию eDRX, терминал может эффективно сбалансировать доступность и энергопотребление UE даже в неактивном состоянии.

[0012] Следует понимать, что приведенное выше общее описание и последующее подробное описание являются лишь иллюстративными и пояснительными и не ограничивают варианты осуществления изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0013] Прилагаемые чертежи, которые входят в описание и составляют его часть, иллюстрируют варианты осуществления, соответствующие изобретению, и вместе с описанием служат для объяснения принципов вариантов осуществления изобретения.

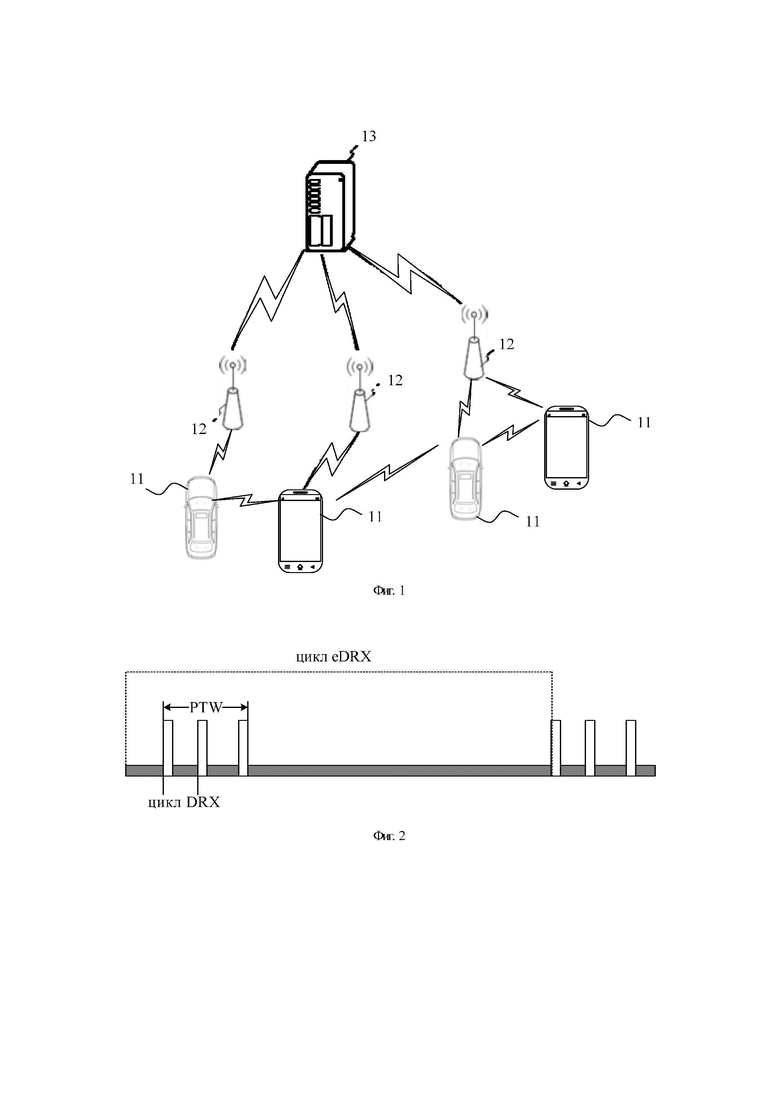

[0014] Фиг. 1 представляет собой схематическое изображение, иллюстрирующее систему беспроводной связи согласно варианту осуществления настоящего изобретения.

[0015] Фиг. 2 представляет собой временную диаграмму выполнения функции расширенного прерывистого приема (eDRX) согласно варианту осуществления настоящего изобретения.

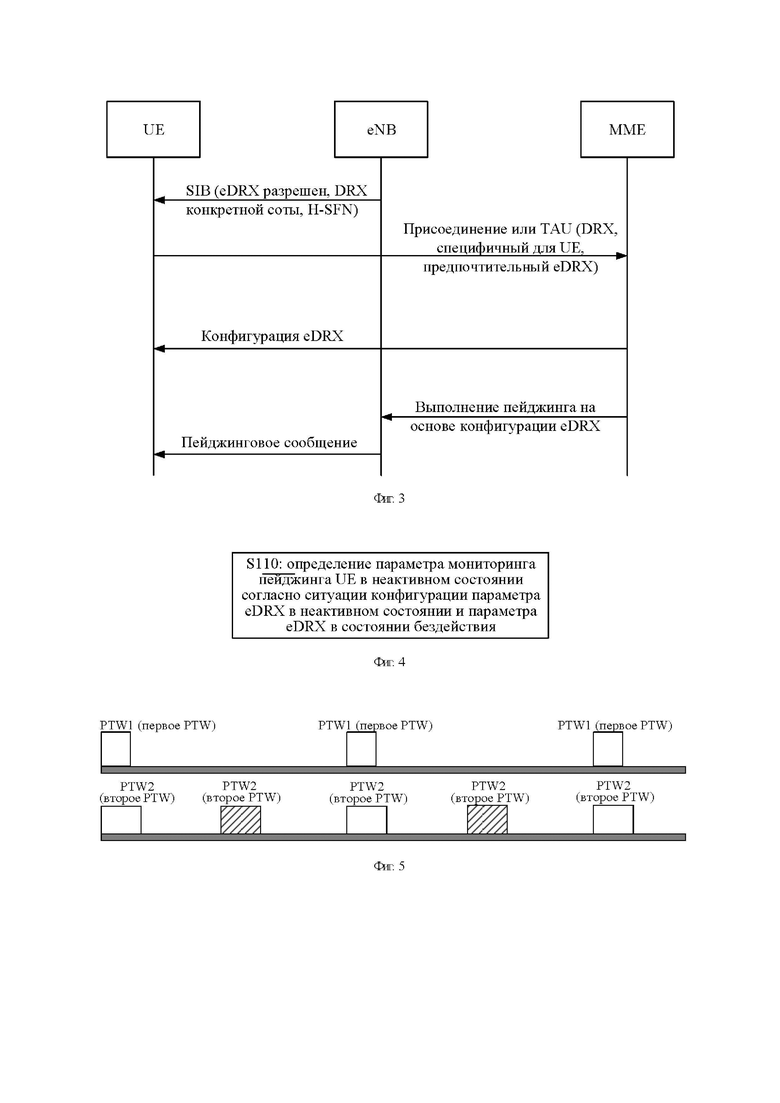

[0016] Фиг. 3 представляет собой схематическое изображение, иллюстрирующее взаимодействие конфигурации функции e-DRX в состоянии бездействия с базовой сетью согласно варианту осуществления настоящего изобретения.

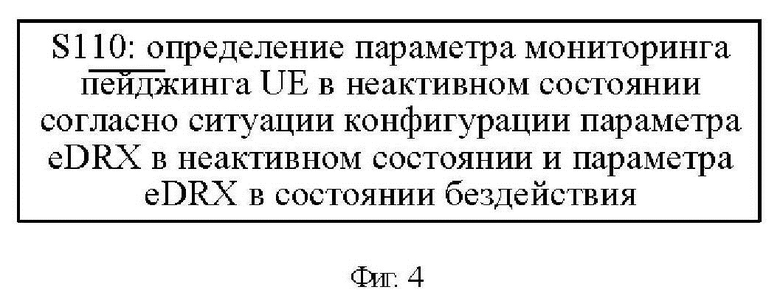

[0017] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения параметра мониторинга пейджинга согласно варианту осуществления настоящего изобретения.

[0018] Фиг. 5 представляет собой схематическую диаграмму, иллюстрирующую ситуацию перекрытия временной области между PTW в состоянии бездействия и PTW в неактивном состоянии согласно варианту осуществления настоящего изобретения.

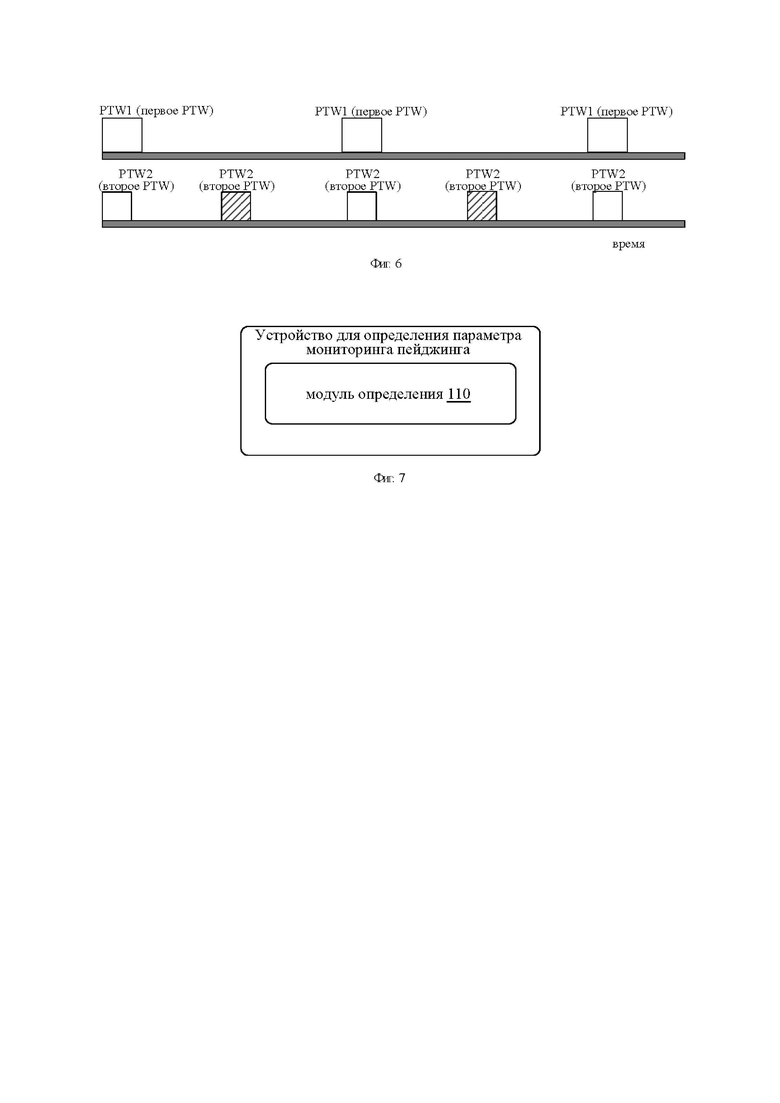

[0019] Фиг. 6 представляет собой схематическую диаграмму, иллюстрирующую ситуацию перекрытия временной области между PTW в состоянии бездействия и PTW в неактивном состоянии согласно варианту осуществления настоящего изобретения.

[0020] Фиг. 7 представляет собой блок-схему, иллюстрирующую устройство для определения параметра мониторинга пейджинга согласно варианту осуществления настоящего изобретения.

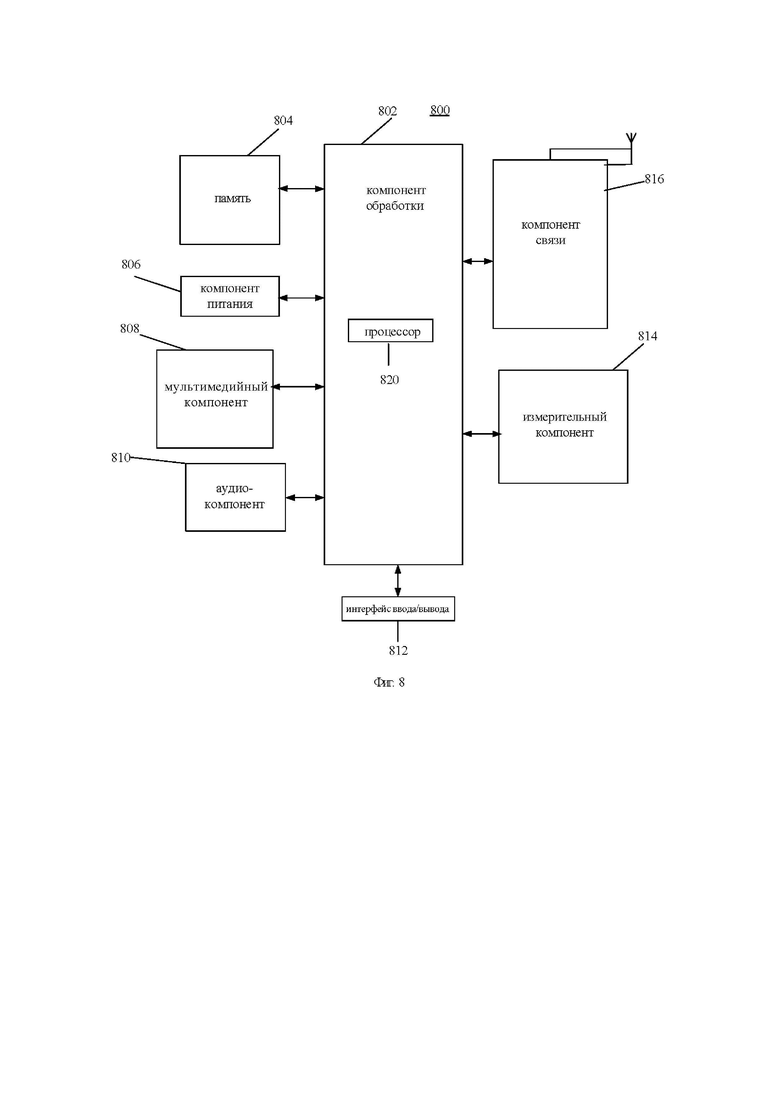

[0021] Фиг. 8 представляет собой схематическое изображение, иллюстрирующее пользовательское оборудование (UE) согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0022] Теперь будут подробно рассмотрены иллюстративные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании иллюстративных вариантов реализации, не представляют все возможные реализации, соответствующие вариантам реализации настоящего изобретения. Вместо этого они являются просто примерами устройств и способов, соответствующих аспектам вариантов реализации изобретения, изложенных в прилагаемой формуле изобретения.

[0023] Термины, используемые в вариантах осуществления настоящего изобретения, предназначены только для целей описания конкретных вариантов осуществления и не предназначены для ограничения вариантов осуществления настоящего изобретения. Формы единственного числа, используемые в вариантах реализации изобретения и прилагаемой формуле изобретения, также предназначены для включения форм множественного числа, если только контекст явно не указывает другие значения. Следует также понимать, что термин «и/или», используемый в настоящем документе, относится к любым или всевозможным комбинация одного или нескольких связанных перечисленных элементов и включает их в себя.

[0024] Понятно, что хотя термины «первый», «второй» и «третий» могут использоваться в вариантах осуществления настоящего изобретения для описания различной информации, информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличить информацию одного и того же типа друг от друга. Например, в рамках изобретения первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией. В зависимости от контекста термин «если», используемый в настоящем документе, может интерпретироваться как «когда», «в то время как» или «в ответ на определение».

[0025] Фиг. 1 представляет схематическое изображение, иллюстрирующую систему беспроводной связи согласно варианту осуществления настоящего изобретения. Как проиллюстрировано на фиг. 1, система беспроводной связи представляет собой систему связи, основанную на технологии сотовой мобильной связи. Система связи может включать в себя множество единиц пользовательского оборудования (UE) 11 и несколько устройств 12 доступа.

[0026] UE 11 может быть устройством, которое обеспечивает пользователю возможность передачи голоса и/или данных. UE 11 может связываться с одной или несколькими базовыми сетями (core network, CN) через сеть радиодоступа (Radio Access Network, RAN). UE 11 может быть UE Интернета вещей (Internet of Things, IoT), например измерительным устройством, мобильным телефоном (или «сотовым» телефоном) или компьютером с IoT UE, таким как стационарное, портативное, наладонное, встроенное в компьютер или автомобильное устройство. Например, UE может быть станцией (station, STA), абонентским устройством, абонентской станцией, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, удаленным UE (удаленным терминалом), UE доступа (терминалом доступа), пользовательским терминалом, пользовательским агентом, пользовательским устройством или UE. Альтернативно, UE 11 также может быть устройством для беспилотного летательного аппарата. Альтернативно, UE 11 также может быть бортовым устройством, таким как бортовой компьютер, имеющий функцию беспроводной связи, или устройство беспроводной связи, внешнее по отношению к электронному блоку управления (electronic control unit, ECU). Альтернативно, UE 11 также может быть придорожным устройством, таким как уличный фонарь, сигнальный фонарь или другое придорожное устройство с функцией беспроводной связи.

[0027] Устройство 12 доступа может быть сетевым устройством в системе беспроводной связи. Система беспроводной связи может представлять собой систему мобильной связи четвертого поколения (4G), также известную как система долгосрочного развития (Long Term Evolution, LTE). Альтернативно, система беспроводной связи также может представлять собой систему пятого поколения (5G), также известную как новая система радиосвязи (new radio, NR) или система 5G NR. Альтернативно, система беспроводной связи также может представлять собой систему следующего поколения относительно системы 5G. Сеть доступа в системе 5G может называться сетью радиодоступа нового поколения (New Generation Radio Access Network, NG-RAN). Альтернативно, система беспроводной связи также может быть системой связи машинного типа (Machine Type Communication, МТС).

[0028] Устройство 12 доступа может быть усовершенствованным устройством доступа (eNB), используемым в системе 4G. Альтернативно, устройство 12 доступа также может быть устройством доступа (gNB), использующим централизованную распределенную архитектуру в системе 5G. Когда устройство 12 доступа использует централизованную распределенную архитектуру, оно обычно включает в себя центральный блок (central unit, CU) и по меньшей мере два распределенных блока (distributed unit, DU). Централизованное устройство оснащено стеками протоколов уровня протокола конвергенции пакетных данных (Packet Data Convergence Protocol, PDCP), уровня управления радиоканалом (Radio Link Control, RLC) и уровня управления доступом к среде передачи (Media Access Control, MAC). Распределенный блок оснащен стеком протоколов физического (physical, PHY) уровня. Конкретная реализация устройства 12 доступа не ограничена вариантами реализации изобретения.

[0029] Беспроводное соединение может быть установлено между устройством 12 доступа и UE 11 через радио интерфейс. В различных реализациях радиоинтерфейс представляет собой радиоинтерфейс, основанный на стандарте технологии сетей мобильной связи четвертого поколения (4G). Альтернативно, радиоинтерфейс представляет собой радиоинтерфейс, основанный на стандарте технологии сетей мобильной связи пятого поколения (5G), такой как новый радиоинтерфейс.Альтернативно, радиоинтерфейс также может представлять собой радиоинтерфейс, основанный на стандарте технологии сети мобильной связи следующего поколения относительно 5G.

[0030] В некоторых вариантах осуществления соединение Е2Е (сквозное) может быть установлено между UE 11, например, в таких сценариях, как связь V2V (от транспортного средства к транспортному средству), связь V2I (от транспортного средства к инфраструктуре) и V2P (от транспортного средства к пешеходу) в связи транспортного средства со всеми (V2X).

[0031] В некоторых вариантах реализации описанная выше система беспроводной связи может также включать в себя устройство 13 управления сетью.

[0032] Несколько устройств 12 доступа соответственно подключены к устройству 13 управления сетью. Устройство 13 управления сетью может быть базовым сетевым устройством в системе беспроводной связи. Например, устройство 13 управления сетью может быть объектом управления мобильностью (Mobility Management Entity, ММЕ) в развитом пакетном ядре (Evolved Packet Core, ЕРС). Альтернативно, устройством управления сетью также могут быть другие базовые сетевые устройства, такие как сервисный шлюз (Service GateWay, SGW), общедоступный шлюз сети передачи данных (Public Data Network GateWay, PGW), функция политики и правил оплаты (Policy and Charging Rules Function, PCRF) или домашний подписной сервер (Home Subscription Server, HSS). Форма реализации устройства 13 управления сетью не ограничивается вариантами осуществления изобретения.

[0033] Если UE включает в себя функцию расширенного прерывистого приема (eDRX), UE может войти в режим eDRX. UE в режиме eDRX имеет следующие характеристики: [0034] UE может быть достигнуто в любое время, но задержка достижения велика, и задержка зависит от конфигурации цикла eDRX.

[0035] Таким образом, UE, у которого включена функция eDRX, в наибольшей степени достигает баланса между энергопотреблением UE и своевременностью передачи данных.

[0036] Функция eDRX имеет один или более из следующих параметров eDRX:

[0037] начальная позиция временной области окна времени пейджинга (PTW);

[0038] длина PTW;

[0039] цикл eDRX, который может быть представлен посредством TeDRX, Н.

[0040] Фиг. 2 показывает временную диаграмму после того, как UE активирует

функцию eDRX.

[0041] Ссылаясь на фиг. 2, видно, что существует PTW в пределах одного цикла eDRX. В PTW имеется один или более циклов DRX.

[0042] Продолжительность цикла DRX может быть меньше (или даже намного меньше), чем продолжительность цикла eDRX.

[0043] Фиг. 3 показывает взаимодействие параметра eDRX функции eDRX между UE и базовой сетью.

[0044] Следует отметить, что когда цикл eDRX превышает 10,24 секунды, PTW может быть установлено в пределах цикла eDRX.

[0045] Способ взаимодействия параметра eDRX между UE и базовой сетью, показанный на фиг. 3, может включать в себя следующее.

[0046] eNB отправляет индикацию разрешенной функции eDRX (разрешенная eDRX), индикацию конкретной соты (DRX для конкретной соты) и номер гиперкадра системы (Hyper system Frame Number, H-SFN) в UE посредством блока системной информации (System Information Block, SIB).

[0047] UE отправляет специфичный для UE параметр DRX (специфичный для UE DRX) и/или предпочтительный параметр eDRX (предпочтительный eDRX) в запросе на присоединение (подключение) или запросе обновления области отслеживания (Tracking Area Update, TAU).

[0048] После приема запроса на присоединение или запроса TAU ММЕ выдает конфигурацию eDRX на UE. Конфигурация eDRX содержит один или более параметров eDRX.

[0049] ММЕ выполняет пейджинговую связь на основе конфигурации eDRX.

[0050] После приема пейджингового сообщения CN, отправленного ММЕ, eNB пересылает пейджинговое сообщение CN в UE. Например, ММЕ базовой сети отправляет параметр eDRX функции eDRX в UE через eNB.

[0051] Параметр eDRX, выданный базовой сетью, прозрачно передается на UE через базовую станцию (например, усовершенствованную базовую станцию (eNB) или базовую станцию следующего поколения (gNB)). Например, ММЕ базовой сети отправляет параметр eDRX функции eDRX в UE через eNB.

[0052] Состояние бездействия управления радиоресурсами (RRC), сокращенно называемое состоянием бездействия (idle state), представляет собой состояние с низким энергопотреблением UE, известное базовой сети.

[0053] Неактивное состояние RRC, сокращенно неактивное состояние (inactive state), представляет собой состояние с низким энергопотреблением UE, которое прозрачно для базовой сети. Напротив, неактивное состояние является видимым для сети доступа.

[0054] Если UE переходит в неактивное состояние, UE может принять пейджинговое сообщение (т.е. пейджинговое сообщение CN), отправленное CN, а также пейджинговое сообщение, отправленное сетью радиодоступа (RAN), т.е. пейджинговое сообщение RAN

[0055] Как показано на фиг. 4, варианты осуществления настоящего изобретения предлагают способ определения параметра мониторинга пейджинга. Способ выполняется посредством UE и включает в себя следующее.

[0056] S110, определяют параметр мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия.

[0057] UE может быть различных типов. Например, UE может быть мобильным телефоном, планшетом, носимым устройством, устройством «умного дома», устройством «умного офиса» или автомобильным устройством.

[0058] В вариантах осуществления настоящего изобретения UE находится в неактивном состоянии.

[0059] Как параметр eDRX в неактивном состоянии, так и параметр eDRX в состоянии бездействия могут быть выданы сетевой стороной или определены на основе протокола связи.

[0060] В варианте осуществления параметр eDRX в состоянии бездействия может быть выдан базовой сетью, а параметр eDRX в неактивном состоянии может быть выдан сетью доступа.

[0061] В вариантах осуществления изобретения UE в неактивном состоянии может определять свой собственный параметр мониторинга пейджинга для мониторинга пейджингового сообщения в соответствии с ситуацией конфигурации своих собственных параметров eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия.

[0062] Параметр eDRX в неактивном состоянии может включать в себя цикл eDRX в неактивном состоянии. В некоторых вариантах реализации параметр eDRX в неактивном состоянии может дополнительно включать в себя PTW в неактивном состоянии.

[0063] Параметр eDRX в состоянии бездействия может включать в себя цикл eDRX в состоянии бездействия. В некоторых вариантах реализации параметр eDRX в состоянии бездействия может дополнительно включать в себя PTW в состоянии бездействия.

[0064] В вариантах осуществления изобретения UE в неактивном состоянии может определять свой собственный параметр мониторинга пейджинга в соответствии с конфигурацией своего параметра eDRX в состоянии бездействия и параметра eDRX в неактивном состоянии. Параметр мониторинга пейджинга может включать в себя по меньшей мере одно из следующего:

[0065] окно времени мониторинга для пейджинговых сообщений; или

[0066] цикл мониторинга пейджинговых сообщений.

[0067] UE в неактивном состоянии осуществляет мониторинг пейджингового сообщения, отправленного сетевой стороной, на основе определенного параметра мониторинга пейджинга.

[0068] PTW, определенное в параметре eDRX в состоянии бездействия, также может быть известно как PTW в состоянии бездействия, или первое PTW. PTW, определенное в параметре eDRX в неактивном состоянии, также известно как PTW в неактивном состоянии, или второе PTW.

[0069] Ссылаясь на фиг. 5 и фиг. 6, PTW в состоянии бездействия может быть PTW1, которое может распределяться периодически или непериодически во временной области в соответствии с длительностью цикла eDRX в состоянии бездействия. PTW в неактивном состоянии может быть PTW2, и аналогичным образом оно может распределяться периодически или непериодически во временной области в соответствии с продолжительностью цикла eDRX в неактивном состоянии.

[0070] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия включает в себя по меньшей мере одно из:

[0071] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия;

[0072] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не включает в себя PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия;

[0073] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован и параметр eDRX в неактивном состоянии конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии. То есть, если UE в неактивном состоянии сконфигурировано с помощью параметра eDRX в неактивном состоянии, и UE в неактивном состоянии сконфигурировано с помощью параметра eDRX в состоянии бездействия, параметр мониторинга пейджинга определяется в соответствии с параметром eDRX в состоянии бездействия. В некоторых возможных реализациях параметр мониторинга пейджинга может указывать по меньшей мере одно из:

[0074] первое PTW, которое представляет собой временное окно для мониторинга пейджинговых сообщений, и может быть PTW, входящим в параметр eDRX в состоянии бездействия; или

[0075] цикл мониторинга, который может представлять собой одно из:

[0076] цикл пейджинга CN, который может быть равен циклу DRX в состоянии бездействия, входящему в первое PTW;

[0077] цикл пейджинга RAN;

[0078] Min (цикл пейджинга CN, цикл пейджинга RAN, цикл пейджинга по умолчанию);

[0079] Min (цикл пейджинга CN, цикл пейджинга RAN).

[0080] Min () означает минимальное значение из объектов, указанных в скобках.

[0081] Вышеупомянутое является только примерами, и конкретная реализация не ограничивается приведенными выше примерами.

[0082] В некоторых вариантах осуществления UE в неактивном состоянии сконфигурировано с параметром eDRX в состоянии бездействия и параметром eDRX в неактивном состоянии, но параметр eDRX в неактивном состоянии может быть сконфигурирован без PTW. Например, цикл eDRX в неактивном состоянии, входящий в параметр eDRX в неактивном состоянии, относительно невелик. Например, цикл eDRX в неактивном состоянии составляет 2,56 с, 5,12 с и т.д. В этом случае параметр eDRX в неактивном состоянии не включает в себя PTW. Кроме того, возможной причиной того, что параметры eDRX в неактивном состоянии не определяют PTW, может быть то, что базовая станция не выделяет PTW для параметра eDRX в неактивном состоянии на основе реализации. В этих случаях UE в неактивном состоянии может осуществлять мониторинг пейджинговых сообщений в соответствии с параметром eDRX в состоянии бездействия, таким образом, параметр мониторинга пейджинга может быть определен на основе параметра eDRX в состоянии бездействия. Например, первое PTW, входящее в параметр eDRX в состоянии бездействия, определяется как окно времени для мониторинга пейджинговых сообщений. Например, цикл пейджинга для мониторинга сообщений пейджинга в пределах первого PTW определяется на основе цикла DRX в состоянии бездействия в пределах первого PTW, определенного параметром eDRX в состоянии бездействия.

[0083] Следовательно, в этом случае, в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметры eDRX в неактивном состоянии не включают в себя PTW, параметр мониторинга пейджинга UE в неактивном состоянии определяется в соответствии с параметром eDRX в состоянии бездействия, что может включать в себя: в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, причем параметр eDRX в состоянии бездействия определяет, что первое PTW конфигурирован в пределах цикла eDRX в состоянии бездействия, и параметры eDRX в неактивном состоянии не включают в себя второе PTW, определяется параметр мониторинга пейджинга для мониторинга пейджингового сообщения в пределах первого PTW.

[0084] В варианте осуществления UE в неактивном состоянии сконфигурировано с параметром eDRX в состоянии бездействия и параметром eDRX в неактивном состоянии. Если параметр eDRX в состоянии бездействия сконфигурирован с помощью первого PTW, а параметр eDRX в неактивном состоянии не сконфигурирован с помощью PTW, это рассматривается так, как если бы терминал сконфигурирован только с параметром eDRX в состоянии бездействия. То есть параметр eDRX в неактивном состоянии не вступает в силу. Обработка в соответствии с параметром eDRX в состоянии бездействия может включать в себя: мониторинг пейджинга на основе PTW1 (т.е. первого PTW), определенного параметром eDRX в состоянии бездействия. Например, на этапе S110 параметр мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и/или пейджинга RAN в пределах PTW1.

[0085] В некоторых вариантах реализации определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя:

[0086] в ответ на то, что первое PTW меньше второго PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия.

[0087] Ссылаясь на фиг. 5, то, что первое PTW меньше второго PTW, означает, что длина ресурса временной области первого PTW меньше, чем длина ресурса временной области второго PTW. Если первое PTW меньше второго PTW, параметр мониторинга пейджинга может быть определен согласно параметру eDRX в состоянии бездействия. В качестве варианта осуществления UE в неактивном состоянии сконфигурировано с параметром eDRX в состоянии бездействия и параметром eDRX в неактивном состоянии. Однако, если первое PTW меньше второго PTW, это рассматривается так, как будто терминал сконфигурирован только с параметром eDRX в состоянии бездействия. То есть параметр eDRX в неактивном состоянии не вступает в силу. Можно определить, что то, что первое PTW меньше второго PTW, является незаконной конфигурацией параметра eDRX в неактивном состоянии.

[0088] Например, окно времени мониторинга, указанное параметром мониторинга пейджинга, может быть первым PTW. Цикл пейджинга для мониторинга пейджинговых сообщений в пределах первого PTW может представлять собой по меньшей мере одно из следующего:

[0089] цикл пейджинга CN, который может быть равен циклу DRX в состоянии бездействия в пределах первого PTW;

[0090] цикл пейджинга RAN;

[0091] Min (цикл пейджинга CN, цикл пейджинга RAN, цикл пейджинга по умолчанию);

[0092] Min (цикл пейджинга CN, цикл пейджинга RAN).

[0093] Вышеупомянутые Min (цикл пейджинга CN, цикл пейджинга RAN, цикл пейджинга по умолчанию) или Min (цикл пейджинга CN, цикл пейджинга RAN) могут использоваться в качестве цикла пейджинга, чтобы дать возможность UE осуществлять мониторинг пейджинговых сообщений с небольшим циклом, тем самым уменьшая пропуски пейджинговых сообщений и уменьшая повторную выдачу пейджинговых сообщений на стороне сети.

[0094] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, дополнительно включает в себя по меньшей мере одно из следующего:

[0095] в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW;

[0096] в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах первого PTW;

[0097] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга в пределах первого PTW, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW;

[0098] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга в пределах первого PTW, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно в пределах второго PTW.

[0099] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, дополнительно включает в себя по меньшей мере одно из следующего:

[0100] в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах позиции временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии;

[00101] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах позиции временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии;

[00102] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, если осуществляется мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW со стороны UE в неактивном состоянии, остановка мониторинга пейджинга в пределах первого PTW.

[00103] Как показано на фиг. 5, плотность распределения циклов eDRX в состоянии бездействия во временной области может быть выше, чем плотность распределения циклов eDRX в состоянии бездействия. Следовательно, в некоторых случаях PTW некоторых циклов eDRX в неактивном состоянии перекрываются с PTW циклов eDRX в состоянии бездействия во временной области, тогда как PTW некоторых циклов eDRX в неактивном состоянии не перекрываются с PTW некоторых циклов eDRX в состоянии бездействия во временной области. То есть часть первых PTW и часть вторых PTW перекрываются во временной области, тогда как часть вторых PTW не перекрываются с первыми PTW.

[00104] Для ситуации, когда нет перекрытия во временной области между первым PTW и вторым PTW, мониторинг пейджинга выполняется согласно второму PTW, входящему в цикл eDRX в неактивном состоянии. То есть в пределах цикла eDRX, где находится второе PTW, не имеющее перекрытия во временной области с первым PTW, осуществляется мониторинг пейджинга RAN согласно параметру eDRX в неактивном состоянии. То есть мониторинг пейджинга RAN осуществляется во втором PTW цикла eDRX в неактивном состоянии. Опционально, цикл мониторинга включает в себя, помимо прочего: цикл пейджинга RAN и/или min (цикл пейджинга RAN, цикл пейджинга по умолчанию). Объектом мониторинга является пейджинг RAN.

[00105] Как показано на фиг. 5, во временной области вторые PTW некоторых циклов eDRX в неактивном состоянии могут перекрываться с первыми PTW циклов eDRX в состоянии бездействия. Согласно описанию конфигурации между вторым PTW в цикле eDRX в неактивном состоянии и первым PTW в цикле eDRX в состоянии бездействия, начальная точка первого PTW и начальная точка второго PTW могут быть совмещены. Когда первое PTW меньше второго PTW, в такой конфигурации могут возникнуть определенные аномалии. Базовая станция может в конечном итоге отправить пейджинговое сообщение в рамках первого PTW. В это время UE в неактивном состоянии может осуществлять мониторинг пейджинговое сообщение только в позиции во временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии, имеющем перекрытие во временной области с циклом eDRX в состоянии бездействия. Это уменьшает ненужный мониторинг пейджинговых сообщений. Следует отметить, что объектом мониторинга пейджинга может быть пейджинг CN и/или пейджинг RAN.

[00106] В некоторых случаях, хотя UE находится в неактивном состоянии, если базовая сеть теряет контекст UE, базовая сеть также может осуществлять поиск UE. Этот тип пейджинга из базовой сети называется пейджингом CN. Пейджинг CN обычно выдается в случае пейджинга CN в первом PTW в соответствии с параметром eDRX в состоянии бездействия. Следовательно, в вариантах осуществления настоящего изобретения может осуществляться мониторинг как пейджинга CN, так и пейджинга RAN в первом PTW, в котором цикл eDRX в неактивном состоянии перекрывается с циклом eDRX в состоянии бездействия во временной области.

[00107] Цикл мониторинга для мониторинга пейджинговых сообщений во время первого PTW может представлять собой одно из следующего:

[00108] цикл пейджинга CN, который может быть равен циклу DRX в состоянии бездействия в пределах первого PTW;

[00109] цикл пейджинга RAN;

[00110] Min (цикл пейджинга CN, цикл пейджинга RAN, цикл пейджинга по умолчанию);

[00111] Мин (цикл пейджинга CN, цикл пейджинга RAN).

[00112] В вариантах осуществления изобретения, при мониторинге пейджингового сообщения в пределах первого PTW, если осуществляется мониторинг пейджинга CN и/или пейджинга RAN однократно, мониторинг пейджингового сообщения в пределах первого PTW останавливается, чтобы уменьшить ненужный мониторинг.

[00113] Ссылаясь на фиг. 5, второе и четвертое PTW2, представленные квадратами, заполненными диагональными полосами, представляют собой вторые PTW в неактивном состоянии, которые не перекрываются с первым PTW во временной области. В этих вторых PTW UE в неактивном состоянии может осуществлять мониторинг только пейджинга RAN, поэтому определяется только параметр мониторинга пейджинга для мониторинга пейджинга RAN. Первое, третье и пятое вторые PTW, представленные квадратами без диагональных полос, являются вторыми PTW, которые перекрываются во временной области с первым PTW. В этом случае UE в неактивном состоянии может осуществлять мониторинг как пейджинга CN, так и пейджинга RAN в пределах первого PTW. Кроме того, в этом случае цикл eDRX UE в неактивном состоянии может продолжать оставаться циклом eDRX в неактивном состоянии, и UE в неактивном состоянии может осуществлять мониторинг как пейджинга CN, так и пейджинга RAN в пределах первого PTW во время цикла eDRX в неактивном состоянии.

[00114] Для цикла eDRX в неактивном состоянии, соответствующего любому типу PTW2 на фиг. 5, независимо от мониторинга пейджинга в пределах позиции временной области, соответствующей первому PTW, или в пределах второго PTW во время цикла eDRX в неактивном состоянии, как только осуществляется мониторинг пейджинга (например, пейджинга CN и/или пейджинга RAN), мониторинг пейджингового сообщения в пределах позиции временной области, соответствующей PTW, может быть остановлен, тем самым уменьшая ненужный мониторинг.

[00115] В некоторых возможных реализациях определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя:

[00116] ссылаясь на фиг. 6, в ответ на то, что первое PTW больше, чем второе PTW, и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии.

[00117] Ссылаясь на фиг. 6, то, что первое PTW больше второго PTW, означает, что длина ресурса временной области первого PTW больше, чем длина ресурса временной области второго PTW. Это можно понимать как определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга (только) пейджинга RAN в пределах второго PTW, которое не имеет перекрытия во временной области с первым PTW.

[00118] Одним из случаев является то, что первое PTW больше, чем второе PTW, и существует вторе PTW, который перекрывается с первым PTW во временной области, и второе PTW, которое не перекрывается с первым PTW во временной области. В этом случае мониторинг пейджинга RAN выполняется на втором PTW, которое не перекрывается с первым PTW во временной области. На этом этапе окном времени мониторинга, определяемым параметром мониторинга пейджинга, является второе PTW. На этом этапе цикл пейджинга, определяемый определенным параметром мониторинга пейджинга, может быть циклом пейджинга RAN или Min (цикл пейджинга RAN, цикл пейджинга по умолчанию). Объектом мониторинга является пейджинг RAN. В текущем цикле eDRX, который не перекрывается с циклом eDRX в состоянии бездействия, базовая сеть не выдает пейджинг CN, поэтому нет необходимости осуществлять мониторинг пейджинга CN или расширять окно времени мониторинга, тем самым уменьшая ненужный мониторинг.

[00119] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из:

[00120] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах второго PTW;

[00121] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в пределах второго PTW;

[00122] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и RAN в пределах первого PTW;

[00123] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW;

[00124] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN в пределах части первого PTW, не перекрывающейся со вторым PTW;

[00125] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN однократно в пределах части первого PTW, не перекрывающейся со вторым PTW;

[00126] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включающему по меньшей мере одно из следующего:

[00127] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в пределах второго PTW цикла eDRX в неактивном состоянии;

[00128] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в позиции во временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии;

[00129] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN в позиции во временной области, соответствующей части первого PTW, не перекрывающейся со вторым PTW в цикле eDRX в неактивном состоянии;

[00130] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN однократно в позиции во временной области, соответствующей части первого PTW, не перекрывающейся со вторым PTW в цикле eDRX в неактивном состоянии.

[00131] В случае перекрытия во временной области, существующего между первым PTW и вторым PTW, в дополнение к мониторингу пейджинга CN и пейджинга RAN согласно второму PTW в части перекрытия во временной области между первым PTW и вторым PTW, поскольку первое PTW больше второго PTW, UE может также продолжать мониторинг пейджинга CN в позиции во временной области, соответствующей части первого PTW, не перекрывающейся со вторым PTW во временной области, чтобы максимально осуществлять мониторинг различных пейджинговых сообщений. Например, если во втором PTW не осуществляется мониторинг пейджинга CN и/или пейджинга RAN, UE может продолжать мониторинг пейджинга CN в той части первого PTW, которая не перекрывается со вторым PTW (т.е. оно может продолжать осуществлять мониторинг пейджинга CN в части, отличной от второго PTW, в первом PTW).

[00132] Конечно, если осуществляется мониторинг пейджинга CN и/или пейджинга RAN однократно в пределах перекрытия во временной области между первым PTW и вторым PTW, мониторинг пейджинга в пределах первого PTW может быть остановлен, чтобы уменьшить ненужный мониторинг пейджинга. В качестве альтернативы, если осуществляется мониторинг пейджинга CN и/или пейджинга RAN однократно в пределах перекрытия во временной области между первым PTW и вторым PTW, останавливается только мониторинг пейджинга во втором PTW, а мониторинг пейджинга CN может быть продолжен в течение части первого PTW, не перекрывающейся со вторым PTW.

[00133] Ссылаясь на фиг. 6, UE в неактивном состоянии осуществляет мониторинг как пейджинга CN, так и пейджинга RAN в пределах перекрытия между первым PTW и вторым PTW, и продолжает осуществлять мониторинг пейджинга CN в оставшейся части первого PTW, которая не перекрывается со вторым PTW.

[00134] При мониторинге пейджинга, если осуществляется мониторинг одного пейджинга CN или одного пейджинга RAN в пределах одного PTW, мониторинг пейджинга соответствующего PTW может быть остановлен. Например, если осуществляется мониторинг одного пейджинга CN или одного пейджинга RAN во втором PTW, которое перекрывается во временной области с первым PTW во время цикла eDRX в неактивном состоянии, мониторинг пейджинга в соответствующем втором PTW или во временной позиции, соответствующей всему первому PTW в течение цикла eDRX, останавливается.

[00135] В вариантах осуществления настоящего изобретения цикл мониторинга для мониторинга пейджинга CN и пейджинга RAN во втором PTW в пределах цикла eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области, может включать в себя по меньшей мере одно из следующего:

[00136] Min {цикл пейджинга по умолчанию, цикл пейджинга CN (цикл, специфичный для UE), цикл пейджинга RAN}.

[00137] Цикл мониторинга для мониторинга пейджинга CN в части первого PTW, не перекрывающейся со вторым PTW в цикле eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области, может включать в себя одно из следующего:

[00138] цикл пейджинга CN (цикл, специфичный для UE);

[00139] Min {цикл пейджинга по умолчанию, цикл пейджинга CN (цикл, специфичный для UE)}.

[00140] В вариантах осуществления настоящего изобретения вышеупомянутый параметр мониторинга пейджинга может быть любым параметром, который указывает цикл мониторинга пейджинга.

[00141] Если осуществляется мониторинг пейджинга CN или пейджинга RAN однократно в пределах второго PTW цикла eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области, мониторинг пейджинга в пределах цикла eDRX в неактивном состоянии останавливается.

[00142] Если осуществляется мониторинг пейджинга CN однократно в части первого PTW, не перекрывающейся со вторым PTW во временной области в цикле eDRX в неактивном состоянии, мониторинг пейджинга в цикле eDRX в неактивном состоянии останавливается.

[00143] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из следующего:

[00144] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW;

[00145] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в первом PTW.

[00146] В некоторых вариантах осуществления определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из следующего:

[00147] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW;

[00147] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW;

[00148] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW цикла eDRX в состоянии бездействия;

[00150] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение остановки конфигурации мониторинга пейджинга для мониторинга пейджинга, когда UE в неактивном состоянии осуществляет мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW цикла eDRX в состоянии бездействия.

[00151] Первое PTW больше, чем второе PTW, и существует цикл eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области. В этом случае, чтобы упростить операцию, осуществляется мониторинг как пейджинга CN, так и пейджинга RAN непосредственно во временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии. На этом этапе первое PTW представляет собой окно времени мониторинга, определяемое определенным параметром мониторинга пейджинга. Объект мониторинга включает в себя как пейджинг CN, так и/или пейджинг RAN. На этом этапе цикл мониторинга может представлять собой одно из следующего:

[00152] Min (цикл пейджинга CN, цикл пейджинга RAN, цикл пейджинга по умолчанию);

[00153] Min (цикл пейджинга CN, цикл пейджинга RAN).

[00154] В этом случае, если осуществляется мониторинг пейджинга CN и/или пейджинга RAN в пределах первого PTW цикла eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области, мониторинг пейджингового сообщения в пределах первого PTW останавливается, чтобы уменьшить ненужный мониторинг пейджинга.

[00155] В варианте осуществления параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия и первое PTW, а параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии и второе PTW. Когда цикл eDRX в состоянии бездействия и цикл eDXR в неактивном состоянии перекрываются с циклом eDXR в неактивном состоянии во временной области, позиция начальной точки во временной области первого PTW и позиция начальной точки во временной области второго PTW являются одинаковыми.

[00156] Следовательно, если первое PTW больше, чем второе PTW, первое PTW может содержать второе PTW в пределах цикла eDRX в неактивном состоянии, который перекрывается с циклом eDRX в состоянии бездействия во временной области. Варианты осуществления изобретения предлагают способ работы для UE в неактивном состоянии для использования механизма eDRX, в котором UE определяет параметр мониторинга пейджинга, используемый в неактивном состоянии, на основе параметра eDRX, определенного базовой сетью, и/или параметра eDRX, определенного базовой станцией. Параметр мониторинга пейджинга также можно сокращенно называть параметром пейджинга.

[00157] Параметр мониторинга пейджинга включает в себя: цикл eDRX; и/или PTW.

[00158] В варианте осуществления параметр мониторинга пейджинга может указывать длину окна и позицию начальной точки PTW во временной области.

[00159] В другом варианте осуществления параметры мониторинга пейджинга могут указывать начальную позицию во временной области и конечную позицию во временной области PTW.

[00160] Можно понять, что, если базовая станция не предоставляет по меньшей мере одно из цикла eDRX или PTW параметра eDRX, это означает, что базовая станция не конфигурирует параметр eDRX для пользователя. В этот момент UE выполняет мониторинг пейджинга в соответствии с параметром eDRX в состоянии бездействия. То есть параметр мониторинга пейджинга определяется согласно параметру eDRX в состоянии бездействия.

[00161] В варианте осуществления, если базовая станция предоставляет только параметр eDRX, но не предоставляет информацию окна PTW, UE может выполнять мониторинг пейджинга в соответствии с eDRX в состоянии бездействия. То есть параметр мониторинга пейджинга определяется согласно параметру eDRX в состоянии бездействия.

[00162] Например, UE конфигурируется или активируется с помощью цикла eDRX в состоянии бездействия, PTW, определенное параметром eDRX в состоянии бездействия, может называться PTW в состоянии бездействия. PTW в состоянии бездействия является PTW1. UE может осуществлять мониторинг пейджинга CN в PTW1 и может осуществлять мониторинг пейджинга RAN за пределами PTW 1.

[00163] Для UE в состоянии бездействия (т.е. UE в состоянии бездействия), базовая сеть может предоставить параметр eDRX в состоянии бездействия для UE. Для UE в неактивном состоянии не только базовая сеть предоставляет пользователю параметр eDRX в состоянии бездействия, но также базовая станция может предоставить параметр eDRX в неактивном состоянии UE в неактивном состоянии. Параметр eDRX в состоянии бездействия также относится к параметру eDRX в режиме состояния бездействия или параметру e-DRX для CN. Параметр eDRX в неактивном состоянии также относится к параметру eDRX в неактивном режиме или параметру e-DRX для RAN.

[00164] В варианте осуществления, если базовая станция не предоставляет параметр eDRX в неактивном состоянии, UE может выполнять мониторинг пейджинга на основе только активации или конфигурации параметра eDRX в состоянии бездействия. Параметр eDRX в неактивном состоянии может включать в себя по меньшей мере одно из цикла eDRX в неактивном состоянии и PTW в неактивном состоянии.

[00165] В варианте осуществления, если базовая станция предоставляет цикл eDRX параметра eDRX в неактивном состоянии, который превышает 10,24 секунды, но базовая станция не предоставляет PTW параметра eDRX в неактивном состоянии, UE может выполнять мониторинг пейджинга на основе только активации параметра eDRX в состоянии бездействия или конфигурацию параметра eDRX в состоянии бездействия. Активированный параметр eDRX в состоянии бездействия может быть активированным (вступающим в силу) параметром eDRX в состоянии бездействия, сконфигурированным для UE.

[00166] В варианте осуществления, если базовая станция предоставляет цикл eDRX параметра eDRX в неактивном состоянии, который превышает 10,24 секунды, но базовая станция не предоставляет PTW параметра eDRX в неактивном состоянии, UE может осуществлять мониторинг пейджинга CN и пейджинга RAN в пределах окна PTW для CN. Вне PTW, даже если базовая станция предоставляет цикл eDRX параметра eDRX в неактивном состоянии, который превышает 10,24 секунды (например, 20,48 секунды), UE все равно может использовать цикл eDRX вместо использования PTW. То есть вступает в силу только PTW для CN. В варианте осуществления, если цикл eDRX в состоянии бездействия, обеспечиваемый базовой сетью, не превышает 10,24 секунды, PTW для CN может не предоставляться. В варианте осуществления, если цикл eDRX в неактивном состоянии, обеспечиваемый базовой станцией, не превышает 10,24 секунды, PTW для RAN может не предоставляться. В варианте осуществления, если цикл eDRX в состоянии бездействия, обеспечиваемый базовой сетью, превышает 10,24 секунды, также может быть предоставлен параметр PTW для CN. В варианте осуществления, если цикл eDRX в неактивном состоянии, предоставляемый базовой станцией, превышает 10,24 секунды, также может быть предоставлен параметр PTW для RAN. В варианте осуществления, если цикл eDRX в состоянии бездействия, обеспечиваемый базовой сетью, превышает 10,24 секунды, и если PTW для CN не предоставляется, базовая станция может не предоставить параметр eDRX в неактивном состоянии, что означает, что eDRX в состоянии бездействия не сконфигирурован или активирован. В варианте осуществления, если цикл eDRX в состоянии бездействия, предоставляемый базовой сетью, превышает 10,24 секунды, и если PTW для CN не предоставляется, базовая станция может предоставить цикл eDRX в параметре eDRX в неактивном состоянии, но базовая станция не предоставляет PTW для RAN (т.е. PTW в неактивном состоянии).

[00167] В этом случае цикл eDRX в параметре eDRX в неактивном состоянии, предоставленном базовой станцией, не может превышать 10,24 секунды. Когда нет ни PTW для CN (т.е. PTW в состоянии бездействия), ни PTW для RAN, UE не может использовать PTW для мониторинга пейджинга. То есть UE может выполнять мониторинг согласно Min {цикл eDRX для CN, цикл eDRX для RAN} или циклу eDRX для RAN. Цикл eDRX для CN представляет собой цикл eDRX, определяемый параметром eDRX в состоянии бездействия, а цикл eDRX для RAN представляет собой цикл eDRX, определяемый параметром eDRX в неактивном состоянии.

[00168] В варианте осуществления, когда длина окна PTW2, предоставляемого базовой станцией, и длина окна PTW1, предоставляемого базовой сетью, не равны, UE в неактивном состоянии выполняет следующую обработку.

[00169] Сценарий 1: PTW2, предоставляемое базовой станцией, больше, чем PTW1, то есть длина окна PTW2 больше, чем длина окна PTW1.

[00170] Режим 1:

[00171] UE в неактивном состоянии выполняет обработку в соответствии с тем фактом, что базовая станция не конфигурирует параметр eDRX в неактивном состоянии для UE. То есть параметр мониторинга пейджинга определяется согласно параметру eDRX в состоянии бездействия. На этом этапе можно считать, что данная конфигурация является недопустимой конфигурацией eDRX в неактивном состоянии.

[00172] В варианте осуществления, когда базовая станция предоставляет параметр eDRX в неактивном состоянии, PTW2 не может быть длиннее, чем PTW1. То есть PTW2 может быть сконфигурировано с использованием PTW1, сконфигурированного базовой сетью, в качестве вспомогательной справочной информации. Если PTW2 конфигурируется в соответствии с PTW1, PTW2 может быть меньше или равно PTW1. Если PTW2 больше, чем PTW1, это можно считать недопустимой конфигурацией.

[00173] Режим 2:

[00174] UE в неактивном состоянии выполняет обработку в соответствии с тем фактом, что базовая станция конфигурирует PTW1 для пользователя. То есть UE усекает конфигурацию базовой станции согласно конфигурации базовой сети. В этом случае параметр базовой сети используется повторно. В это время длина окна, соответствующая циклу eDRX в неактивном состоянии, также является PTW1;

[00175] В пределах окна PTW1 цикла eDRX в неактивном состоянии мониторинг пейджинга RAN выполняется во время цикла пейджинга RAN;

[00176] Мониторинг пейджинга CN выполняется в пределах окна PTW1 цикла eDRX в состоянии бездействия;

[00177] Вышеописанные случаи представляют собой случаи, когда между PTW1 и PTW2 не существует перекрытия во временной области. То есть мониторинг пейджинга RAN выполняется в PTW2 цикла eDRX в неактивном состоянии или в PTW1, а мониторинг пейджинга CN выполняется в PTW1 цикла eDRX в состоянии бездействия.

[00178] Если PTW2 в eDRX в неактивном состоянии и PTW 1 в цикле eDRX в состоянии бездействия перекрываются во временной области, то как мониторинг пейджинга CN, так и мониторинг пейджинга RAN выполняются в течение периода времени, соответствующего PTW1.

[00179] Можно понять, что UE прекращает последующий мониторинг в окне PTW1, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно со стороны UE.

[00180] Сценарий 2: PTW2, предоставляемое базовой станцией, меньше, чем PTW1, то есть длина окна PTW2 меньше, чем длина окна PTW1.

[00181] Режим 1:

[00182] В пределах окна PTW2 цикла eDRX в неактивном состоянии мониторинг пейджинга RAN выполняется в соответствии с циклом пейджинга RAN.

[00183] Когда осуществляется мониторинг пейджинга RAN однократно со стороны UE, UE прекращает последующий мониторинг в PTW 2.

[00184] Мониторинг пейджинга CN выполняется в пределах окна PTW1 цикла eDRX в состоянии бездействия. UE прекращает последующий мониторинг в PTW1, когда осуществляется мониторинг пейджинга CN однократно со стороны UE.

[00185] Вышеописанные случаи представляют собой случаи, когда нет перекрытия во временной области между PTW1 и PTW2, то есть мониторинг соответствующих типов пейджинга выполняется отдельно.

[00186] Если существует перекрытие во временной области между PTW2 в eDRX в неактивном состоянии и PTW1 в цикле eDRX в состоянии бездействия, мониторинг как пейджинга CN, так и пейджинга RAN выполняется в течение периода времени, соответствующего PTW2.

[00187] Существует множество способов установки цикла мониторинга пейджинга. В варианте осуществления цикл пейджинга может быть: min {цикл пейджинга по умолчанию, цикл, специфичный для UE, цикл пейджинга RAN}, и в конечном итоге существует множество способов установить цикл мониторинга пейджинга. Можно понять, что, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно со стороны UE, последующий мониторинг в окне PTW2 останавливается.

[00188] Кроме того, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно со стороны UE, последующий мониторинг пейджинга CN и пейджинга RAN в окне PTW1 останавливается.

[00189] Если существует перекрытие во временной области между PTW2 в цикле eDRX в неактивном состоянии и PTW1 в цикле eDRX в состоянии бездействия, мониторинг пейджинга CN выполняется в пределах оставшегося окна PTW за пределами перекрытия во временной области между циклом eDRX в неактивном состоянии и циклом eDRX в состоянии бездействия, т.е. в пределах диапазона временной области, определяемого вычитанием PTW2 из PTW1.

[00190] Существует множество способов установки цикла мониторинга пейджинга. В варианте осуществления цикл пейджинга может быть min {цикл пейджинга по умолчанию, цикл, специфичный для UE}, и мониторинг пейджинга CN может выполняться в соответствии с min {цикл пейджинга по умолчанию, цикл, специфичный для UE}.

[00191] Можно понять, что в этот момент, если осуществляется мониторинг

пейджинга CN однократно со стороны UE, последующий мониторинг в PTW останавливается.

[00192] Способ 2:

[00193] В пределах окна PTW2, соответствующего циклу eDRX в неактивном состоянии, мониторинг пейджинга RAN выполняется в соответствии с циклом пейджинга RAN. Мониторинг пейджинга CN выполняется в пределах окна PTW1 цикла eDRX в состоянии бездействия. UE прекращает последующий мониторинг в PTW1, когда осуществляется мониторинг пейджинга CN однократно.

[00194] Вышеупомянутые случаи представляют собой случаи, когда между PTW1 и PTW2 нет перекрытия во временной области, т.е. мониторинг соответствующих типов пейджинга выполняется отдельно. В этом случае мониторинг пейджинга RAN выполняется в пределах PTW2 цикла eDRX в неактивном состоянии, а мониторинг пейджинга CN выполняется в пределах PTW1 цикла eDRX в состоянии бездействия.

[00195] Существует перекрытие во временной области между PTW2 в цикле eDRX в неактивном состоянии и PTW1 в цикле eDRX в состоянии бездействия. В PTW1 цикла eDRX в состоянии бездействия осуществляется мониторинг как пейджинга CN, так и пейджинга RAN. В варианте реализации осуществляется мониторинг пейджингового сообщения пейджинга CN или пейджинга RAN в соответствии с min {цикл пейджинга по умолчанию, цикл, специфичный для UE, и цикл пейджинга RAN}.

[00196] Кроме того, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно со стороны UE, последующий мониторинг в окне PTW1 останавливается

[00197] По сравнению с предыдущим режимом обработка в этом режиме проще, когда существует перекрытие во временной области между PTW2 в цикле eDRX в неактивном состоянии и PTW1 в цикле eDRX в состоянии бездействия. То есть длина PTW1 больше не делится на две части для обработки двумя способами, и PTW1 обрабатывается унифицированным образом. Как мониторинг пейджинга CN, так и мониторинг пейджинга RAN выполнялся во всем диапазоне PTW1.

[00198] Ссылаясь на фиг. 7, варианты осуществления настоящего изобретения предлагают устройство для определения параметра мониторинга пейджинга. Устройство включает в себя:

[00199] Модуль 110 определения, выполненный с возможностью определения параметра мониторинга пейджинга UE в неактивном состоянии согласно ситуации конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия.

[00200] Устройство для определения параметра мониторинга пейджинга может входить в состав UE.

[00201] В некоторых вариантах осуществления модуль 110 определения может быть программным модулем. После того как программный модуль выполняется процессором, параметр мониторинга пейджинга UE в неактивном состоянии может быть определен в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и/или параметра eDRX в состоянии бездействия.

[00202] Параметр мониторинга пейджинга определяется для UE для осуществления мониторинга пейджинга на стороне сети. Пейджинг на стороне сети включает в себя, помимо прочего: пейджинг CN и/или пейджинг RAN.

[00203] В других вариантах осуществления модуль 110 определения может представлять собой модуль комбинации программного и аппаратного обеспечения. Модуль комбинации программного и аппаратного обеспечения включает в себя, помимо прочего, различные программируемые матрицы. Программируемая матрица включает в себя, помимо прочего: программируемую пользователем матрицу и/или комплексную программируемую матрицу.

[00204] В некоторых других вариантах осуществления модуль 110 определения может быть чисто аппаратным модулем. Чисто аппаратный модуль включает в себя, помимо прочего, специальную интегральную схему.

[00205] В некоторых вариантах осуществления модуль 110 определения выполнен с возможностью выполнения по меньшей мере одного из следующих действий:

[00206] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия;

[00207] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не включает в себя окно времени пейджинга (PTW), определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия;

[00208] в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован и параметр eDRX в неактивном состоянии конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии.

[00209] В некоторых вариантах осуществления модуль 110 определения выполнен с возможностью определения параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия в ответ на то, что первое PTW меньше второго PTW.

[00210] В некоторых вариантах осуществления параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия.

[00211] Модуль 110 определения дополнительно выполнен с возможностью выполнения по меньшей мере одного из следующего:

[00212] в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах позиции во временной области, соответствующей первому PTW в цикле eDRX в неактивном состоянии;

[00213] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии;

[00214] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW;

[00215] в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга в пределах первого PTW, когда осуществляется мониторинг пейджинга CN или пейджинга RAN однократно в пределах первого PTW.

[00216] В некоторых вариантах осуществления параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия.

[00217] Модуль 110 определения дополнительно выполнен с возможностью, в ответ на то, что первое PTW больше, чем второе PTW, и отсутствует перекрытие во временной области между первым PTW и вторым PTW, определения конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии.

[00218] В некоторых вариантах осуществления параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия. [00219] Модуль 110 определения дополнительно выполнен с возможностью выполнения по меньшей мере одного из следующего:

[00220] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии;

[00221] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг CN однократно или осуществляется мониторинг RAN однократно в пределах второго PTW цикла eDRX в неактивном состоянии;

[00222] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN в пределах части первого PTW, не перекрывающейся со вторым PTW;

[00223] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг CN однократно в пределах части первого PTW, не перекрывающейся со вторым PTW.

[00224] В некоторых вариантах осуществления параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия.

[00225] Модуль 110 определения дополнительно выполнен с возможностью выполнения по меньшей мере одно из следующего:

[00226] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW;

[00227] в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг CN однократно или осуществляется мониторинг RAN однократно в пределах первого PTW.

[00228] В некоторых вариантах осуществления параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия и первое PTW, а параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии и второе PTW. Когда цикл eDRX в состоянии бездействия перекрывается с циклом eDXR в неактивном состоянии во временной области, позиция начальной точки во временной области первого PTW и позиция начальной точки во временной области второго PTW являются одинаковыми.

[00229] Варианты осуществления настоящего изобретения предлагают устройство связи, включающее в себя:

[00230] память для хранения инструкций, исполняемых процессором;

[00231] процессор, подключенный к памяти.

[00232] Процессор выполнен с возможностью выполнения способа определения параметра мониторинга пейджинга, обеспечиваемого любым из вышеупомянутых технических решений.

[00233] Процессор может включать в себя различные типы носителей данных, которые представляют собой компьютерные носители данных, которые могут продолжать запоминать и хранить информацию, хранящуюся на нем, после выключения устройства связи.

[00234] Устройство связи включает в себя UE.

[00235] Процессор может быть подключен к памяти через шину или другое средство для чтения исполняемых программ, хранящихся в памяти, например, считывания по меньшей мере одним из способов, показанных на фиг. 4.

[00236] Фиг. 8 представляет собой схематическое изображение, иллюстрирующее UE 800 согласно варианту осуществления настоящего изобретения. Например, UE 800 может быть мобильным телефоном, компьютером, пользовательским устройством цифрового вещания, устройством обмена сообщениями, игровой консолью, планшетным устройством, медицинским устройством, фитнес-устройством, персональным цифровым помощником и т.д.

[00237] Как проиллюстрировано на фиг. 8, UE 800 может включать в себя один или более из следующих компонентов: компонент 802 обработки, память 804, компонент 806 питания, мультимедийный компонент 808, аудиокомпонент 810, интерфейс 812 ввода/вывода (I/O), измерительный компонент 814 и компонент 816 связи.

[00238] Компонент 802 обработки обычно управляет общими операциями UE 800, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, операциями камеры и операциями записи. Компонент 802 обработки может включать в себя один или более процессоров 820 для выполнения инструкций для выполнения всех или части этапов вышеописанного способа. Более того, компонент 802 обработки может включать в себя один или более модулей, которые облегчают взаимодействие между компонентом 802 обработки и другими компонентами. Например, компонент 802 обработки может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 808 и компонентом 802 обработки.

[00239] Память 804 сконфигурирована для хранения различных типов данных для поддержки работы UE 800. Примеры таких данных включают в себя инструкции для любых приложений или способов, работающих на UE 800, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 804 может быть реализована с использованием любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, например статического оперативного запоминающего устройства (Static Random-Access Memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (Electrically-Erasable Programmable Read Only Memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (Erasable Programmable Read Only Memory, EPROM), программируемого постоянного запоминающего устройства (Programmable Read Only Memory, PROM), постоянного запоминающего устройства (Read Only Memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00240] Компонент 806 питания обеспечивает питание различных компонентов UE 800. Компонент 806 питания может включать в себя систему управления питанием, один или более источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением мощности в UE 800.

[00241] Мультимедийный компонент 808 включает в себя экран, обеспечивающий интерфейс вывода между UE 800 и пользователем. В некоторых вариантах реализации экран может включать в себя жидкокристаллический дисплей (Liquid Crystal Display, LCD) и сенсорную панель (Touch Panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или более сенсорных датчиков для распознавания прикосновений, смахиваний и жестов на сенсорной панели. Датчик касания может не только воспринимать границу действия касания или смахивания, но также воспринимать период времени и давление, связанные с действием касания или смахивания. В некоторых вариантах реализации мультимедийный компонент 808 включает в себя переднюю камеру и/или заднюю камеру. Когда UE 800 находится в рабочем режиме, таком как режим съемки или режим видео, передняя камера и/или задняя камера могут принимать внешние мультимедийные данные. Каждая из передней камеры и задней камеры может представлять собой систему с фиксированными оптическими объективами или иметь фокусное расстояние и возможность оптического увеличения.

[00242] Аудиокомпонент 810 выполнен с возможностью вывода и/или ввода аудиосигналов. Например, аудиокомпонент 810 включает в себя микрофон (microphone, MIC), выполненный с возможностью приема внешнего аудиосигнала, когда UE 800 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятый аудиосигнал может быть дополнительно сохранен в памяти 804 или передан через компонент 816 связи. В некоторых вариантах реализации аудиокомпонент 810 дополнительно включает в себя динамик для вывода аудиосигналов.

[00243] Интерфейс 812 ввода-вывода обеспечивает интерфейс между компонентом 802 обработки и модулями периферийного интерфейса, такими как клавиатура, колесо управления, кнопки и т.п. Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00244] Измерительный компонент 814 включает в себя один или более датчиков для обеспечения оценки состояния различных аспектов электронного устройства 800. Например, измерительный компонент 814 может обнаруживать открытое/закрытое состояние UE 800, относительное расположение компонентов, например, дисплея и клавиатуры UE 800, изменение положения UE 800 или компонента UE 800, наличие или отсутствие контакта пользователя с UE 800, ориентацию или ускорение/замедление UE 800 и изменение температуры UE 800. Измерительный компонент 814 может включать в себя датчик приближения, выполненный с возможностью обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 814 может также включать в себя датчик освещенности, такой как датчик изображения на основе комплементарной структуры металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS) или устройства с зарядовой связью (Charge-Coupled Device, CCD), для использования в приложениях формирования изображений. В некоторых вариантах реализации измерительный компонент 814 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00245] Компонент 816 связи выполнен с возможностью облегчения связи, проводной или беспроводной, между UE 800 и другими устройствами. UE 800 может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G, 3G или их комбинации. В варианте осуществления компонент 816 связи принимает широковещательный сигнал от внешней системы управления широковещательной передачей или информацию, связанную с широковещательной передачей, через широковещательный канал. В варианте осуществления компонент 816 связи дополнительно включает в себя модуль связи ближнего радиуса действия (Near Field Communication, NFC) для связи на малом расстоянии. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RF Identification, RFID), технологии инфракрасной ассоциации данных (Infrared Data Association, IrDA), технологии сверхширокополосной связи (Ultra-Wide Band, UWB), технологии Blue Tooth (ВТ) и других технологий.

[00246] В вариантах осуществления UE 800 может быть реализовано по меньшей мере с помощью одного из специализированной интегральной схемы (Application Specific Integrated Circuit, ASIC), процессора цифровых сигналов (Digital Signal Processor, DSP), устройства цифровой обработки сигналов (Digital Signal Processing Device, DSPD), программируемого логического устройства (Programmable Logic Device, PLD), программируемой вентильной матрицы (Field Programmable Gate Array, FPGA), контроллера, микроконтроллера, микропроцессора или других электронных компонентов для выполнения описанного выше способа.

[00247] В вариантах осуществления также предложен компьютерный носитель данных, включающий в себя инструкции. Компьютерный носитель информации может представлять собой машиночитаемый носитель информации, такой как память 804. Инструкции могут выполняться процессором 820 в UE 800 с целью выполнения описанного выше способа. Например, машиночитаемый носитель информации может представлять собой ПЗУ (ROM), оперативное запоминающее устройство (ОЗУ, Random Access Memory, RAM), компакт-диск, магнитную ленту, дискету и оптическое устройство хранения данных. В вариантах реализации изобретения после выполнения команд, хранящихся на носителе данных, может быть реализован способ определения параметра мониторинга пейджинга, предложенный в любом из вышеупомянутых вариантов осуществления.

[00248] Способ определения параметра мониторинга пейджинга может включать в себя: определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно ситуации конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия.

[00249] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия включает в себя по меньшей мере одно из следующего: в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия; в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не включает в себя окно времени пейджинга (PTW), определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия; в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован и параметр eDRX в неактивном состоянии конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии.

[00250] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя:

[00251] определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия в ответ на то, что первое PTW меньше второго PTW.

[00252] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из следующего: в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW нет перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии; в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW; в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга в пределах первого PTW, когда осуществляется пейджинг CN или пейджинг RAN однократно в пределах первого PTW.

[00253] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя: в ответ на то, что первое PTW больше, чем второе PTW, и между первым PTW и вторым PTW не существует перекрытия во временной области, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии.

[00254] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из следующего: в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии; в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг пейджинга CN однократно или осуществляется мониторинг пейджинга RAN однократно в пределах второго PTW; в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг пейджинга CN однократно или осуществляется мониторинг пейджинга RAN однократно в пределах первого PTW; в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN в пределах части первого PTW, не перекрывающейся со вторым PTW; в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг пейджинга CN однократно в пределах части первого PTW, не перекрывающейся со вторым PTW.

[00255] Можно понять, что определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя по меньшей мере одно из следующего: в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW; в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляется мониторинг пейджинга CN однократно или осуществляется мониторинг пейджинга RAN однократно в пределах первого PTW.

[00256] Можно понять, что параметр eDRX в состоянии бездействия включает в себя цикл eDRX в состоянии бездействия и первое PTW, параметр eDRX в неактивном состоянии включает в себя цикл eDRX в неактивном состоянии и второе PTW. Когда цикл eDRX в состоянии бездействия перекрывается с циклом eDXR в неактивном состоянии во временной области, позиция начальной точки во временной области первого PTW и позиция начальной точки во временной области второго PTW являются одинаковыми.

[00257] Другие варианты реализации изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики применения раскрытого здесь изобретения. Настоящее изобретение предназначено для охвата любых изменений, применений или адаптаций изобретения в соответствии с его общими принципами и включает такие отклонения от изобретения, которые входят в известную или обычную практику в данной области техники. Предполагается, что описание и примеры рассматриваются только как иллюстративные, при этом истинный объем и суть изобретения указываются посредством следующей формулы изобретения.

[00258] Следует понимать, что изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны, не выходя за рамки его объема. Предполагается, что объем изобретения ограничивается только прилагаемой формулой изобретения.

Изобретение относится к способу определения параметра мониторинга пейджинга, выполняемому пользовательским оборудованием (UE). Технический результат - эффективно сбалансировать доступность и энергопотребление UE даже в неактивном состоянии. Определяют параметр мониторинга пейджинга UE в неактивном состоянии согласно ситуации конфигурации параметра расширенного прерывистого приема (eDRX) в неактивном состоянии и параметра eDRX в состоянии бездействия. При этом определение параметра мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия содержит в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован и параметр eDRX в неактивном состоянии конфигурирован. Определяют параметр мониторинга пейджинга для UE в неактивном состоянии согласно первому окну времени пейджинга (PTW), входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии. 3 н. и 6 з.п. ф-лы, 8 ил.

1. Способ определения параметра мониторинга пейджинга, выполняемый пользовательским оборудованием (UE), включающий в себя:

определение параметра мониторинга пейджинга UE в неактивном состоянии согласно ситуации конфигурации параметра расширенного прерывистого приема (eDRX) в неактивном состоянии и параметра eDRX в состоянии бездействия;

при этом определение параметра мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия содержит:

в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован и параметр eDRX в неактивном состоянии конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно первому окну времени пейджинга (PTW), входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии;

при этом определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, содержит:

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN в пределах части первого PTW, не перекрывающейся со вторым PTW, в соответствии с min {цикл пейджинга по умолчанию, цикл, специфичный для UE}; при этом позиция начальной точки во временной области первого PTW и позиция начальной точки во временной области второго PTW являются одинаковыми.

2. Способ по п.1, в котором определение параметра мониторинга пейджинга UE в неактивном состоянии в соответствии с ситуацией конфигурации параметра eDRX в неактивном состоянии и параметра eDRX в состоянии бездействия дополнительно содержит по меньшей мере одно из следующего:

в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не конфигурирован, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия; или

в ответ на то, что параметр eDRX в состоянии бездействия конфигурирован, а параметр eDRX в неактивном состоянии не включает в себя PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия.

3. Способ по п.1, в котором определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя:

определение параметра мониторинга пейджинга для UE в неактивном состоянии согласно параметру eDRX в состоянии бездействия в ответ на то, что первое PTW меньше второго PTW.

4. Способ по п.1 или 3, в котором параметр eDRX в неактивном состоянии содержит цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия содержит цикл eDRX в состоянии бездействия; и

определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, содержит по меньшей мере одно из следующего:

в ответ на то, что первое PTW меньше второго PTW и между первым PTW и вторым PTW не существует перекрытия во временной области, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга сети радиодоступа (RAN) в пределах второго PTW цикла eDRX в неактивном состоянии;

в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга базовой сети (CN) и пейджинга RAN в пределах первого PTW; или

в ответ на то, что первое PTW меньше второго PTW и существует перекрытие во временной области между первым PTW и вторым PTW, определение параметра мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга в пределах первого PTW, когда осуществляют пейджинг CN или пейджинг RAN однократно в пределах первого PTW.

5. Способ по п.1 или 3, в котором параметр eDRX в неактивном состоянии содержит цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия содержит цикл eDRX в состоянии бездействия; и

определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, включает в себя:

в ответ на то, что первое PTW больше, чем второе PTW, и между первым PTW и вторым PTW не существует перекрытия во временной области, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга RAN в пределах второго PTW цикла eDRX в неактивном состоянии.

6. Способ по п.1 или 3, в котором параметр eDRX в неактивном состоянии содержит цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия содержит цикл eDRX в состоянии бездействия; и

определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, дополнительно содержит по меньшей мере одно из следующего:

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах второго PTW;

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляют мониторинг пейджинга CN однократно или осуществляют мониторинг пейджинга RAN однократно в пределах второго PTW;

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляют мониторинг пейджинга CN однократно или осуществляют мониторинг пейджинга RAN однократно в пределах первого PTW; или

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляют мониторинг пейджинга CN однократно в пределах части первого PTW, не перекрывающейся со вторым PTW.

7. Способ по п.1 или 3, в котором параметр eDRX в неактивном состоянии содержит цикл eDRX в неактивном состоянии, параметр eDRX в состоянии бездействия содержит цикл eDRX в состоянии бездействия; и

определение параметра мониторинга пейджинга UE в неактивном состоянии согласно первому PTW, входящему в параметр eDRX в состоянии бездействия, и второму PTW, входящему в параметр eDRX в неактивном состоянии, содержит по меньшей мере одно из следующего:

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для мониторинга пейджинга CN и пейджинга RAN в пределах первого PTW; или

в ответ на то, что первое PTW больше, чем второе PTW, и существует перекрытие во временной области между первым PTW и вторым PTW, определение конфигурации мониторинга пейджинга для UE в неактивном состоянии для остановки мониторинга пейджинга, когда осуществляют мониторинг пейджинга CN однократно или осуществляют мониторинг пейджинга RAN однократно в пределах первого PTW.

8. Устройство связи, содержащее: процессор, приемопередатчик, память и исполняемую программу, хранящуюся в памяти и исполняемую процессором, при этом, когда процессор исполняет исполняемую программу, процессор выполняет способ определения параметра мониторинга пейджинга по любому из пп.1-7.

9. Компьютерный носитель данных, на котором хранится исполняемая программа, при исполнении которой процессором выполняется способ определения параметра мониторинга пейджинга по любому из пп.1-7.
