Показать метаданные Скрыть метаданные

(19)

(11)

2 835 665

(13)

(51)

МПК

H04W24/08(2009-01-01)

(21) (22)

Заявка

2024102862, 2021-07-12

(24)

Дата начала отсчета патента

2021-07-12

(22)

дата подачи заявки

2021-07-12

(45)

опубликовано

2025-03-03

(72)

авторы

Ли ЯньхуаХу Цзыцюань

(73)

патентообладатели

Бейдзин Сяоми Мобайл Софтвэр Ко., Лтд.

(56)

Документы, цитированные в отчете о поиске

CN 111246503 A, 05.06.2020CN 111278028 А, 12.06.2020US 2020367168 А1, 19.11.2020EP 3322238 B1, 29.01.2020

СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОНФИГУРАЦИИ ИЗМЕРЕНИЙ УПРАВЛЕНИЯ РАДИОРЕСУРСАМИ (RRM), УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ Российский патент 2025 года по МПК H04W24/08

Описание патента на изобретение RU2835665C2

Область техники

[0001] Настоящее изобретение относится к области техники беспроводной связи, однако не ограничено этой областью, и, в частности, относится к способу и устройству для определения конфигурации измерений управления радиоресурсами (radio resource management, RRM), к устройству связи и к носителю данных.

Предпосылки создания изобретения

[0002] Вследствие того, что пользовательское оборудование (user equipment, UE) может перемещаться, оно должно выполнять измерения RRM, чтобы в зависимости от результатов измерений выбирать подходящую соту для подключения к сети беспроводной связи, и следовательно, получения услуг беспроводной связи.

[0003] Измерения RRM выполняют на основе конфигурации измерений RRM.

[0004] В некоторых случаях, если скорость перемещения пользовательского оборудования (UE) становится малой, или время «сна» пользовательского оборудования (UE) становится длительным, измерения RRM могут быть "релаксированы" (облегчены). Релаксация измерений RRM может выполняться путем увеличения цикла измерений или уменьшения количества точек отсчетов для одного измерения.

Сущность изобретения

[0005] В вариантах осуществления настоящего изобретения предложены способ и устройство для определения конфигурации измерений RRM, устройство связи и носитель данных.

[0006] В первом аспекте вариантов осуществления настоящего изобретения предложен способ определения конфигурации измерений RRM, который выполняют при помощи пользовательского оборудования (UE). Предложенный способ включает: в ответ на то, что цикл расширенного прерывистого приема (extended discontinuous reception, eDRX) пользовательского оборудования (UE) имеет временное окно пейджинга (paging time window, PTW), определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[0007] Во втором аспекте вариантов осуществления настоящего изобретения предложено устройство для определения конфигурации измерений RRM. Предложенное устройство включает: первый модуль определения, сконфигурированный, в ответ на то, что цикл eDRX пользовательского оборудования (UE) имеет PTW, для определения релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[0008] В третьем аспекте вариантов осуществления настоящего изобретения предложено устройство связи, включающее: процессор, приемопередатчик и память, где хранят исполняемые программы, которые могут исполняться процессором. Когда исполняемые программы исполняют при помощи процессора обеспечивается выполнение способа определения конфигурации измерений RRM в соответствии с описанным выше первым аспектом настоящего изобретения.

[0009] В четвертом аспекте вариантов осуществления настоящего изобретения предложен машиночитаемый носитель данных, на котором хранят исполняемые программы. Когда исполняемые программы исполняют при помощи процессора обеспечивается выполнение способа определения конфигурации измерений RRM в соответствии с описанным выше первым аспектом настоящего изобретения.

[0010] В соответствии с техническими решениями, предложенными в вариантах осуществления настоящего изобретения, когда пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX, и измерения RRM должны быть релаксированы после входа пользовательского оборудования (UE) в цикл eDRX, конфигурация измерений для выполнения релаксированных измерений RRM может быть определена в зависимости от следующих условий: является ли цикл eDRX и релаксированные циклы, связанные с измерениями RRM, ограниченными окном PTW цикла eDRX. Релаксированную конфигурацию измерений RRM, определенную на основе цикла eDRX пользовательского оборудования (UE) и PTW цикла eDRX, адаптируют к циклу eDRX, в котором пользовательское оборудование (UE) находится в текущий момент.То есть, с одной стороны, может быть обеспечена релаксация измерений RRM, и следовательно, снижено энергопотребление из-за измерений RRM. И с другой стороны, адаптация конфигурации измерений в случае релаксированных измерений RRM к циклу eDRX и окну PTW пользовательского оборудования (UE) позволяют снизить количество излишних «пробуждений» до минимума, за счет чего может быть еще более снижено энергопотребление и увеличено время работы пользовательского оборудования (UE) в режиме ожидания.

[0011] Нужно понимать, что как общее описание, приведенное выше, так и приведенное ниже подробное описание, являются исключительно иллюстративными и пояснительными, и не ограничивают варианты осуществления настоящего изобретения.

Краткое описание чертежей

[0012] На приложенных чертежах, которые входят в состав настоящего описания и являются его неотъемлемой частью, проиллюстрированы варианты осуществления, соответствующие настоящему изобретению. Приложенные чертежи, вместе с описанием, служат для разъяснения замысла вариантов осуществления настоящего изобретения.

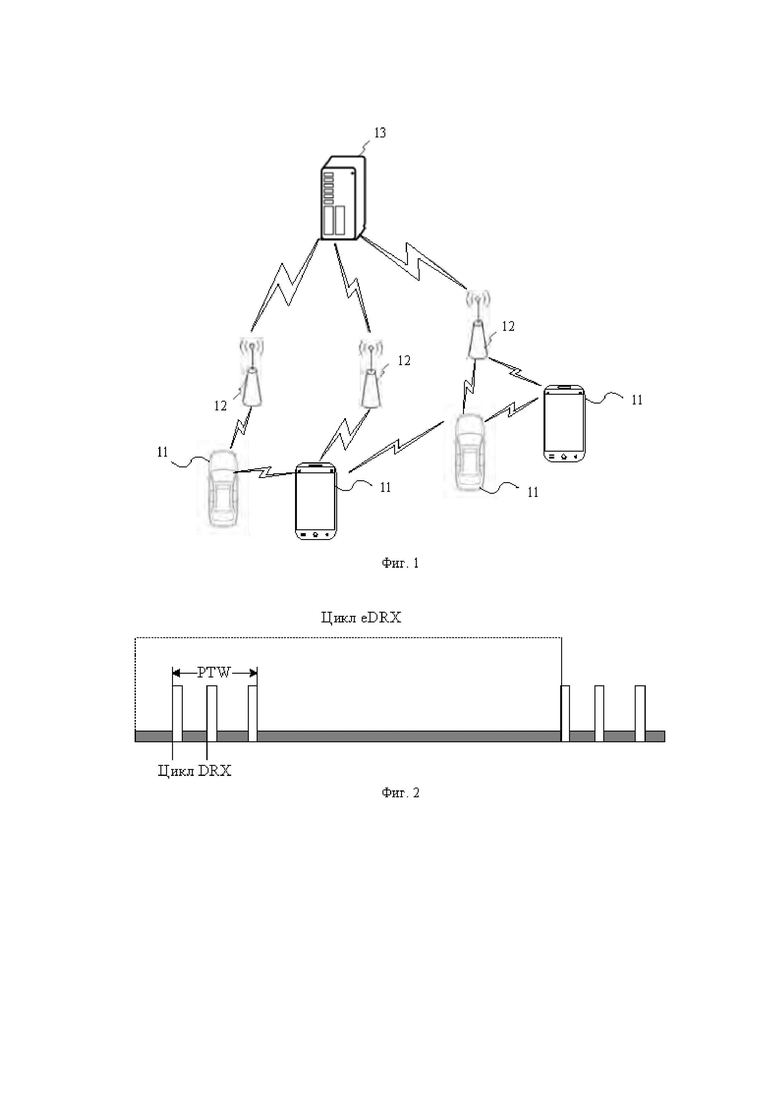

[0013] Фиг. 1 представляет собой структурную схему, иллюстрирующую систему беспроводной связи в соответствии с одним из примеров осуществления настоящего изобретения.

[0014] Фиг. 2 представляет собой временную диаграмму с иллюстрацией исполнения функции e-DRX в соответствии с одним из примеров осуществления настоящего изобретения.

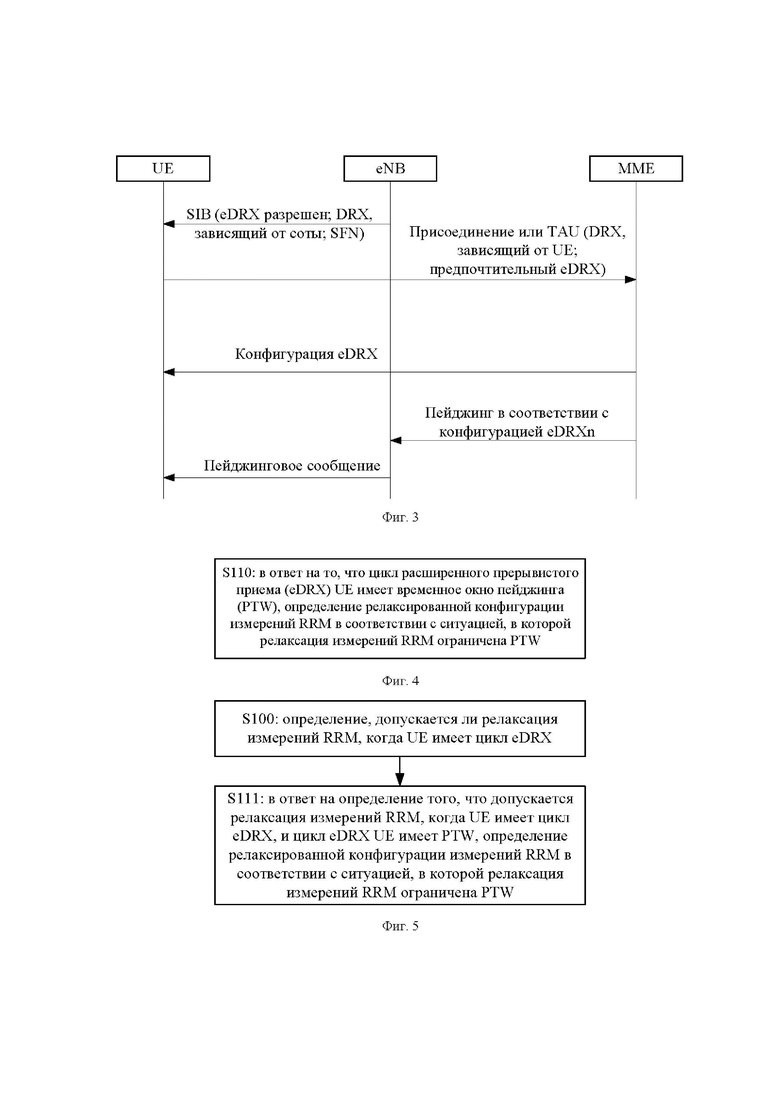

[0015] Фиг. 3 представляет собой диаграмму взаимодействия, иллюстрирующую исполнение функции e-DRX в состоянии IDLE («бездействие») в соответствии с одним из примеров осуществления настоящего изобретения.

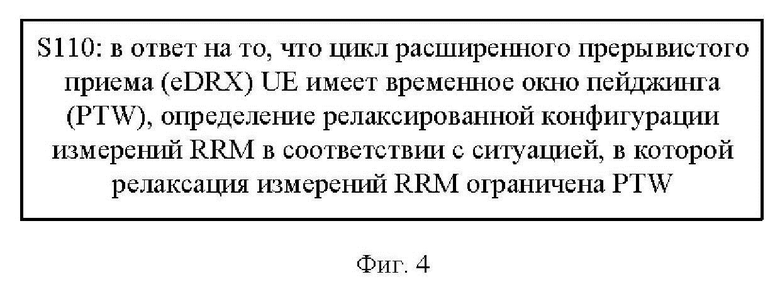

[0016] Фиг. 4 представляет собой блок-схему алгоритма, иллюстрирующую способ определения конфигурации измерений RRM в соответствии с одним из примеров осуществления настоящего изобретения.

[0017] Фиг. 5 представляет собой блок-схему алгоритма, иллюстрирующую способ определения конфигурации измерений RRM в соответствии с одним из примеров осуществления настоящего изобретения.

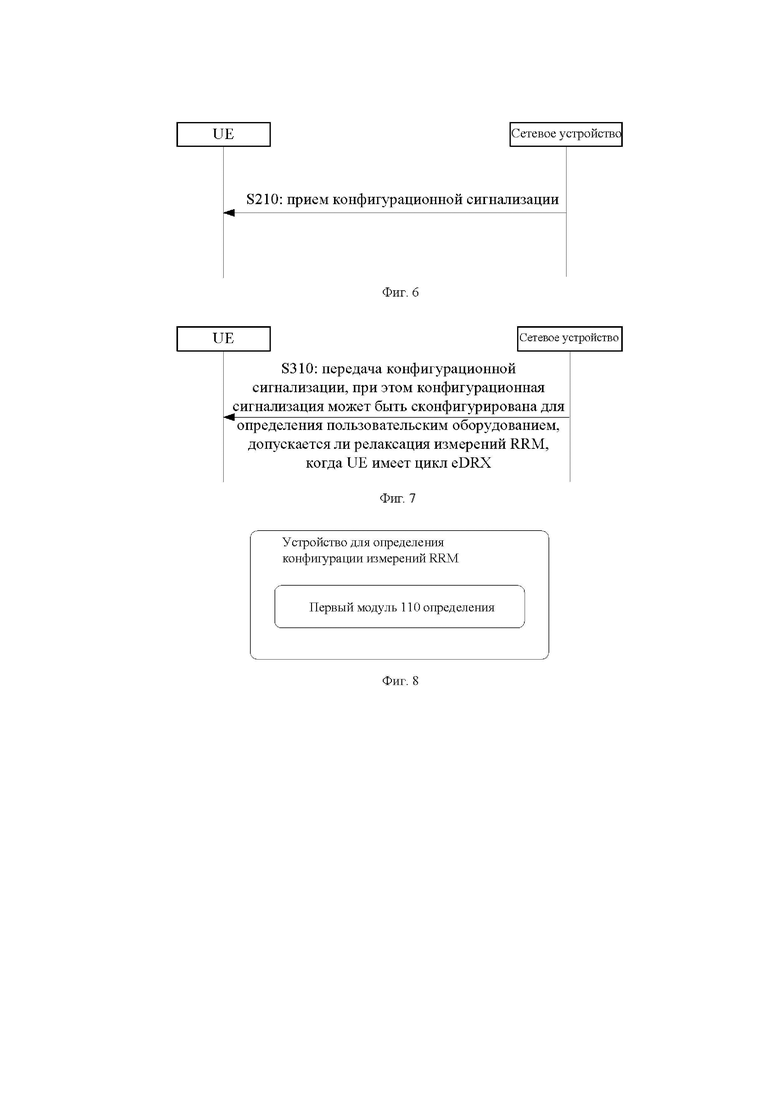

[0018] Фиг. 6 представляет собой блок-схему алгоритма, иллюстрирующую способ определения конфигурации измерений RRM в соответствии с одним из примеров осуществления настоящего изобретения.

[0019] Фиг. 7 представляет собой блок-схему алгоритма, иллюстрирующую способ определения конфигурации измерений RRM в соответствии с одним из примеров осуществления настоящего изобретения.

[0020] Фиг. 8 представляет собой структурную схему, иллюстрирующую устройство для определения конфигурации измерений RRM в соответствии с одним из примеров осуществления настоящего изобретения.

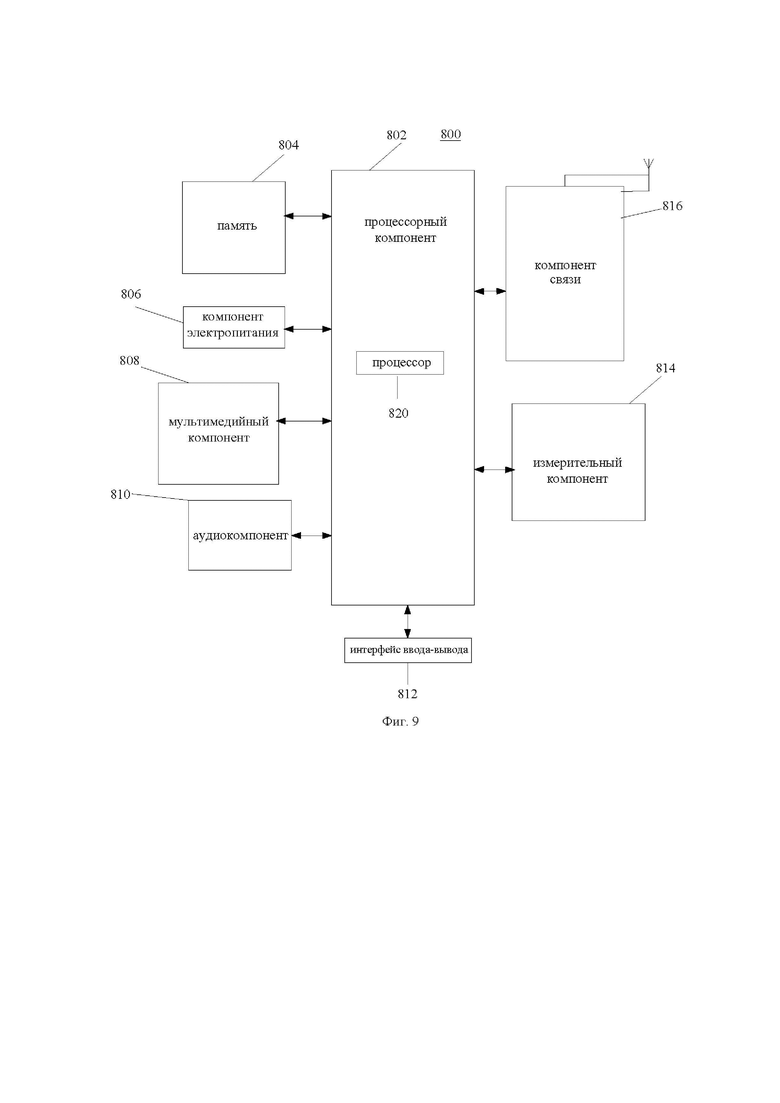

[0021] Фиг. 9 представляет собой структурную схему, иллюстрирующую пользовательское оборудование (UE) в соответствии с одним из примеров осуществления настоящего изобретения.

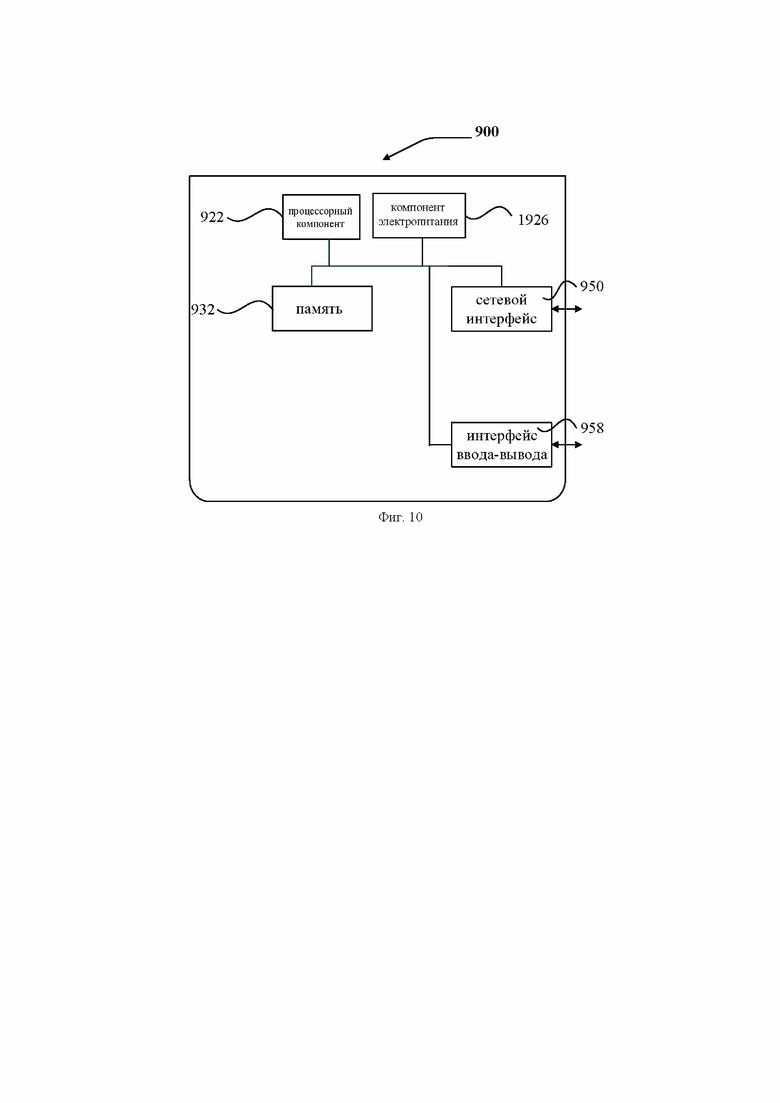

[0022] Фиг. 10 представляет собой структурную схему, иллюстрирующую устройство связи в соответствии с одним из примеров осуществления настоящего изобретения.

Подробное описание изобретения

[0023] Далее настоящее изобретение будет описано более подробно с помощью конкретных примеров его осуществления, которые проиллюстрированы на приложенных чертежах. Приведенное ниже описание выполнено со ссылками на приложенные чертежи, где, если не указано обратное, аналогичными числовыми обозначениями на различных чертежах обозначены одинаковые или аналогичные элементы. Реализации примеров осуществления настоящего изобретения, рассмотренные в приведенном ниже описании, не являются всеми возможными реализациями, соответствующими настоящему изобретению. Напротив, они являются лишь примерами устройств и способов, соответствующих некоторым из аспектов вариантов осуществления настоящего изобретения, детализированных в приложенной формуле изобретения.

[0024] Термины, использованные в вариантах осуществления настоящего изобретения, приведены исключительно для описания конкретных вариантов осуществления, и не должны трактоваться как ограничивающие их. В описании вариантов осуществления настоящего изобретения, а также в приложенной формуле изобретения, такие выражения, как «один», «один из» и «упомянутый» в единственном числе подразумевают также включение означаемых во множественном числе, если только из контекста очевидно не следует обратное. Нужно также понимать, что выражение «и/или» в настоящем документе указывает на любые или все возможные комбинации из одного или более соответствующих элементов, перечисленных таким образом, или включает эти элементы в себя.

[0025] Для описания информации в вариантах осуществления настоящего изобретения могут использоваться такие выражения, как «первая», «вторая», «третья», или аналогичные им, однако нужно понимать, что такие выражения не накладывают никаких ограничений на описываемую информацию. Они используются исключительно для различения информации одного типа друг от друга. К примеру, в пределах объема вариантов осуществления настоящего изобретения, первая информация может быть также названа второй информацией, и наоборот, вторая информация может быть также названа первой информацией. В зависимости от контекста, выражение «если» в настоящем документе может интерпретироваться как «когда» или «после того, как», или как «в ответ на определение того, что».

[0026] Обратимся к фиг.1, которая представляет собой структурную схему, иллюстрирующую систему беспроводной связи в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг.1 система беспроводной связи является системой связи, основанной на технологиях сотовой мобильной связи. Система беспроводной связи может включать несколько комплектов пользовательского оборудования (UE) 11 и несколько устройство 12 доступа.

[0027] Пользовательское оборудование (UE) 11 может быть устройством, которое обеспечивает голосовую связь и/или передачу данных для абонента. Пользовательское оборудование (UE) 11 может взаимодействовать с одной или более базовыми сетями через сеть радиодоступа (Radio Access Network, RAN). Пользовательское оборудование (UE) может быть устройством Интернета вещей, например, измерительным устройством, мобильным (или «сотовым») телефоном или компьютером с пользовательским оборудованием Интернета вещей. Терминал 11 может быть стационарным, портативным, карманным, наладонным, встроенным в компьютер или бортовым терминалом транспортного средства, к примеру, станцией (STA), абонентской установкой, абонентской станцией, мобильной станцией, мобильным телефоном, удаленной станцией, точкой доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом или пользовательским оборудованием (UE). Альтернативно, пользовательское оборудование (UE) 11 может быть также устройством в беспилотном летательном аппарате. Альтернативно, пользовательское оборудование (UE) 11 может быть бортовым устройством, или устройством, устанавливаемым на транспортном средстве, например, бортовым компьютером с функциями беспроводной связи, или устройством беспроводной связи, подключенному к внешнему управляющему компьютеру. Альтернативно, пользовательское оборудование (UE) 11 может быть придорожным устройством, например, уличным осветителем, сигнальным фонарем или иным придорожным устройством с функциями беспроводной связи.

[0028] Устройство 12 доступа может быть устройством на стороне сети в системе беспроводной связи. Система беспроводной связи может быть системой мобильной связи четвертого поколения (4G), также называемой системой долгосрочной эволюции (Long Term Evolution, LTE). Альтернативно, система беспроводной связи может быть системой пятого поколения (5G), также называемой системой Нового радио (new radio, NR) или системой 5G NR. Альтернативно, система беспроводной связи может быть системой следующих за системами 5G поколений. Сеть доступа в системе 5G может называться сетью радиодоступа Нового радио (New Generation-Radio Access Network, NG-RAN) или системой связи машинного типа (machine-type communication, МТС).

[0029] Устройство 12 доступа может быть эволюционированным устройством доступа (т.е. эволюционированным узлом В, eNB), применяемым в системах 4G. Альтернативно, устройство 12 доступа может устройством доступа (узел gNB), применяемым в централизованно-распределенной архитектуре системы 5G. При применении централизованно-распределенной архитектуры устройство 12 связи, как правило, имеет в своем составе центральный блок (central unit, CU), а также два или более распределенных блока (distributed units, DU). Центральный блок оснащен стеками протоколов, включающими протокол конвергенции пакетных данных (Packet Data Convergence Protocol, PDCP), управление радиолинией (Radio Link Control, RLC) и управление доступом к среде передачи (Medium Access Control, MAC). Стек протоколов физического уровня (PHY) находится в распределенном блоке. Варианты осуществления настоящего изобретения не ограничены в отношении конкретной реализации устройства 12 доступа.

[0030] Беспроводное соединение между устройством 12 доступа и пользовательским оборудованием (UE) 11 может быть установлено по беспроводному радиоинтерфейсу. В различных реализациях беспроводной радио интерфейс может быть беспроводным радиоинтерфейсом, основанным на стандартах технологий сетей мобильной связи 4G. Альтернативно, беспроводной радиоинтерфейс может быть также основан на стандартах технологий сетей мобильной связи поколения 5G. К примеру, таким беспроводным интерфейсом может быть интерфейс Нового радио. Альтернативно, беспроводной радио интерфейс может быть также основан на стандартах сетей связи следующих за 5G поколений.

[0031] В некоторых из вариантов осуществления настоящего изобретения комплектами пользовательского оборудования (UE) 11 может быть установлено соединение типа точка-точка (End to End, Е2Е). Например, возможны следующие сценарии: межавтомобильная связь (Vehicle to Vehicle, V2V), связь автомобиль-инфраструктура (Vehicle to Infrastructure, V2I) или связь автомобиль-пешеход (Vehicle to Pedestrian, V2P) в системе связи автомобиля с другими дорожным объектами (Vehicle to Everything, V2X).

[0032] В некоторых из вариантов осуществления настоящего изобретения упомянутая система беспроводной связи может также включать устройство 13 управления сетью.

[0033] Несколько устройств 12 доступа, соответственно, соединены с устройством 13 управления сетью. Устройство 13 управления сетью может быть устройством базовой сети в системе беспроводной связи. В качестве примера, устройство 13 управления сетью может быть объектом управления мобильностью (Mobility Management Entity, ММЕ) в эволюционированном пакетном ядре (Evolved Packet Core, ЕРС). Альтернативно, устройство управления сетью может быть другим устройством базовой сети, например, обслуживающим шлюзом (Serving GateWay, SGW), шлюзом публичной сети передачи данных (Public Data Network GateWay, PGW), объектом функции политик и правил тарификации (Policy and Charging Rules Function, PCRF) или домашним абонентским сервером (Home Subscriber Server) и т.п.Варианты осуществления настоящего изобретения не ограничены в отношении конкретных вариантов реализации устройства 13 управления сетью.

[0034] Когда в пользовательском оборудовании (UE) активирована функция eDRX, пользовательское оборудование (UE) входит в режим eDRX. Пользовательское оборудование (UE) в режиме eDRX обладает следующими характеристиками: пользовательское оборудование (UE) доступно в любой момент, однако задержка доступа является длительной, и зависит от конфигурации цикла eDRX.

[0035] Таким образом, пользовательское оборудование (UE) с активированной функцией eDRX достигает наилучшего баланса между энергопотреблением пользовательского оборудования (UE) и своевременностью передачи данных.

[0036] Функция eDRX имеет один или более следующих параметров eDRX: начальная временная точка PTW; длина PTW; и цикл eDRX, который может быть обозначен T_{eDRX, Н.}

[0037] На фиг.2 показана временная диаграмма после активации функции eDRX пользовательским оборудованием (UE).

[0038] В соответствии с иллюстрацией фиг.2 в одном цикле eDRX имеется одно окно PTW, и при этом в окне PTW имеется один или более циклов DRX.

[0039] Длина цикла DRX может быть значительно короче длительности цикла eDRX. К примеру, если цикл eDRX больше 10,24 с, цикл eDRX, в соответствии с иллюстрацией, может включать окно PTW, состоящее из одного или более циклов DRX.

[0040] На фиг.3 показано согласование параметров eDRX для функции eDRX между пользовательским оборудованием (UE) и базовой сетью.

[0041] Способ согласования параметров eDRX между пользовательским оборудованием (UE) и базовой сетью, проиллюстрированный на фиг.3, может включать следующие шаги:

[0042] передача, узлом eNB, указания на разрешение eDRX, указания DRX, зависящего от соты, и гипер системного номера кадра (hyper system frame number, SFN) в пользовательское оборудование (UE) при помощи блока системной информации (system information block, SIB);

[0043] передача, пользовательским оборудованием (UE) параметров DRX, зависящих от пользовательского оборудования, и/или предпочтительных параметров eDRX, в запросе присоединения или в запросе обновления зоны отслеживания (tracking area update, TAU);

[0044] передача, объектом ММЕ, конфигурации eDRX в пользовательское оборудование (UE) после приема упомянутого выше запроса присоединения или запроса TAU, при этом конфигурация eDRX содержит один или более упомянутых параметров eDRX;

[0045] пейджинг, объектом ММЕ, в соответствии с конфигурацией eDRX; и

[0046] пересылка, узлом eNB, сообщения пейджинга базовой сети (core network, CN) в пользовательское оборудование (UE) после приема сообщения пейджинга CN, переданного ММЕ.

[0047] Параметры eDRX, посланные базовой сетью, прозрачно передают в пользовательское оборудование (UE) через базовую станцию (например, eNB или gNB). К примеру, функция ММЕ в базовой сети может передавать параметры eDRX в функцию eDRX пользовательского оборудования (UE) через eNB.

[0048] Состояние IDLE («бездействие») управления радиоресурсами (radio resource control, RRC) которое также называют просто состоянием IDLE («бездействие»), является энергосберегающим состоянием пользовательского оборудования (UE) о котором осведомлена базовая сеть.

[0049] Состояние RRC INACTIVE («неактивно»), которое также называют просто состоянием INACTIVE («неактивно»), является энергосберегающим состоянием, «прозрачным» для базовой сети. Состояние INACTIVE («неактивно») при этом видимо для сети доступа.

[0050] Когда пользовательское оборудование (UE) переходит в состояние INACTIVE («неактивно»), оно должно принимать пейджинговые сообщения, передаваемые базовой сетью, а также пейджинговые сообщения, передаваемые сетью радиодоступа (access network, RAN), т.е. пейджинговые сообщения RAN.

[0051] В соответствии с иллюстрацией фиг.4, в первом аспекте вариантов осуществления настоящего изобретения предложен способ определения конфигурации измерений RRM, который выполняют при помощи пользовательского оборудования, UE. Способ включает шаг S110, описанный ниже.

[0052] На шаге S110, в ответ на то, что цикл eDRX пользовательского оборудования (UE) имеет PTW, определяют релаксированную конфигурацию измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[0053] Пользовательское оборудование (UE) имеет различные состояния. К примеру, пользовательское оборудование (UE) может находиться в подключенном состоянии (также называемое состоянием RRC CONNECTED («подключено»)) или в неподключенном состоянии. Неподключенные состояния включают, без ограничения перечисленным: состояние IDLE («бездействие») (также называемое состоянием RRC IDLE («бездействие») и/или состояние INACTIVE («неактивно») (также называемое состоянием RRC INACTIVE («неактивно»)).

[0054] В некоторых случаях пользовательское оборудование (UE) может иметь цикл eDRX в состоянии IDLE («бездействие») (т.е. цикл eDRXIDLE). В других случаях пользовательское оборудование (UE) может иметь цикл eDRX в состоянии INACTIVE («неактивно») (т.е. цикл eDRX_INACTIVE). В некоторых случаях пользовательское оборудование (UE) может иметь цикл eDRX_IDLE и цикл eDRX_INACTIVE одновременно.

[0055] Цикл eDRX_IDLE может быть циклом eDRX, применяемым, когда пользовательское оборудование (UE) выполняет мониторинг пейджингового сообщения базовой сети, CN. Цикл eDRX_INACTIVE может быть циклом eDRX, применяемым, когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), для мониторинга пейджингового сообщения RAN.

[0056] В некоторых из вариантов осуществления настоящего изобретения цикл eDRX пользовательского оборудования (UE) применяемый на шаге S110 может быть циклом, используемым для определения конфигурации измерений RRM, при этом цикл может быть опредлеен в соответствии с текущим состоянием пользовательского оборудования (UE) и конфигурацией цикла eDRX. К примеру, цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть следующим:

[0057] когда пользовательское оборудование (UE) находится в состоянии IDLE («бездействие»), и пользовательское оборудование (UE) не сконфигурировано с наличием цикла eDRX_IDLE, определяют, что пользовательское оборудование (UE) не имеет цикла eDRX для определения конфигурации измерений RRM, и конфигурацию измерений RRM определяют в соответствии с циклом DRX пользовательского оборудования (UE) при этом конфигурация измерений RRM включает: конфигурацию измерений RRM до релаксации и/или релаксированную конфигурацию измерений RRM;

[0058] когда пользовательское оборудование (UE) находится в состоянии IDLE («бездействие»), и пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX_IDLE, определяют, что пользовательское оборудование (UE) имеет цикл eDRX для определения конфигурации измерений RRM, при этом цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть равным циклу eDRX_IDLE;

[0059] когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) не сконфигурировано с наличием цикла eDRX_IDLE и цикла eDRX_INACTIVE, определяют, что пользовательское оборудование (UE) не имеет цикла eDRX для определения конфигурации измерений RRM, и конфигурацию измерений RRM определяют в соответствии с циклом DRX пользовательского оборудования (UE) при этом конфигурация измерений RRM включает: конфигурацию измерений RRM до релаксации и/или релаксированную конфигурацию измерений RRM;

[0060] когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX_IDLE, но не сконфигурировано для использования eDRXINACTIVE, определяют, что пользовательское оборудование (UE) не имеет цикла eDRX для определения конфигурации измерений RRM, и конфигурацию измерений RRM определяют в соответствии с циклом DRX пользовательского оборудования (UE) при этом конфигурация измерений RRM включает: конфигурацию измерений RRM до релаксации и/или релаксированную конфигурацию измерений RRM;

[0061] когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX_IDLE, но не сконфигурировано с наличием цикла eDRX_INACTIVE, определяют, что пользовательское оборудование (UE) имеет цикл eDRX для определения конфигурации измерений RRM, при этом цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может равен циклу eDRX_IDLE;

[0062] когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX_IDLE и цикла eDRX_INACTIVE, определяют, что пользовательское оборудование (UE) имеет цикл eDRX для определения конфигурации измерений RRM, при этом цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, равен циклу eDRX_INACTIVE;

[0063] когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX_IDLE и цикла eDRX_INACTIVE, определяют, что пользовательское оборудование (UE) имеет цикл eDRX для определения конфигурации измерений RRM, при этом цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, меньше цикла eDRX_IDLE и цикла eDRX_INACTIVE;

[0064] Когда цикл eDRX больше или равен заранее заданному циклу, цикл eDRX имеет PTW. Когда цикл eDRX не больше заранее заданного цикла, цикл eDRX может не иметь PTW.

[0065] К примеру, цикл eDRX, превосходящий 10,24 с, может иметь PTW, тогда как eDRX, меньший или равный 10, 24 с, может не иметь PTW. Внутри PTW заданы один или более циклов DRX.

[0066] В одном из вариантов осуществления настоящего изобретения тот факт, что цикл eDRX пользовательского оборудования (UE) имеет PTW, означает что цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM имеет PTW. То есть, когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, больше, чем заранее заданный цикл, определяют, что цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, имеет PTW.

[0067] Когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, больше, чем заранее заданный цикл (т.е. определено, что цикл eDRX имеет PTW), длина PTW может быть определена при помощи по меньшей мере одного из следующих методов:

[0068] если пользовательское оборудование (UE) находится в состоянии IDLE («бездействие»), цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_IDLE, и цикл eDRX_IDLE имеет PTW, то PTW цикла eDRX, используемого пользовательским оборудованием (UE) для определения конфигурации измерений RRM, равно PTW цикла eDRXIDLE;

[0069] если пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, то PTW цикла eDRX, используемого пользовательским оборудованием (UE) для определения конфигурации измерений RRM, равно PTW цикла eDRX_INACTIVE;

[0070] если пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_IDLE, и цикл eDRX_IDLE имеет PTW, то цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM имеет PTW, при этом PTW, находящееся в цикле eDRX, используемом пользовательским оборудованием (UE) для определения конфигурации измерений RRM, равно PTW цикла eDRX_IDLE, при этом пользовательское оборудование (UE) может как иметь, так и не иметь цикл eDRX_INACTIVE;

[0071] если пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, но цикл eDRX_INACTIVE не имеет PTW, то цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, не имеет PTW; или

[0072] если пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), и пользовательское оборудование (UE) имеет цикл eDRX_IDLE и цикл eDRX_INACTIVE, цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть больше/меньше цикла eDRX_IDLE и цикла eDRX_INACTIVE, на основе чего далее определяют, имеет ли PTW цикл eDRX, используемый для политики RRM. Когда цикл eDRX, используемый для политики RRM, имеет PTW, оно может быть равно PTW цикла eDRX_IDLE или PTW цикла eDRX_INACTIVE.

[0073] К примеру, когда и цикл eDRX_IDLE, и цикл eDRX_INACTIVE пользовательского оборудования (UE) имеют PTW, то PTW, используемое для определения конфигурации измерений RRM, в этом случае может быть меньше/больше цикла eDRX_IDLE и цикла eDRX_INACTIVE. В качестве другого примера, цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть меньше цикла eDRX_IDLE и цикла eDRX_INACTIVE, при этом PTW, используемое для определения конфигурации измерений RRM, может быть PTW более длительного из двух циклов, eDRX_IDLE и eDRX_INACTIVE. Когда только из циклов, eDRX_IDLE или eDRX_INACTIVE, имеет PTW, оно становится PTW, используемым для определения конфигурации измерений RRM.

[0074] Когда нужно определить конфигурацию измерений RRM до релаксации и/или релаксированную конфигурацию измерений RRM, это делают в зависимости от конкретного цикла DRX. Цикл DRX, используемый для определения конфигурации измерений RRM, может быть определен одним из следующих методов:

[0075] когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_IDLE, и цикл eDRX_IDLE имеет PTW, то цикл DRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть циклом DRX_IDLE внутри PTW цикла eDRX_IDLE;

[0076] когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, то цикл DRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть циклом пейджинга RAN внутри PTW цикла eDRX_INACTIVE;

[0077] когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, то цикл DRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть меньшее из двух: цикл пейджинга RAN внутри PTW цикла eDRX_INACTIVE или цикл DRXIDLE;

[0078] когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, то цикл DRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть наименьшим из следующего: цикл пейджинга RAN внутри PTW цикла eDRX_INACTIVE, цикл DRX_IDLE и заданный по умолчанию цикл пейджинга;

[0079] когда цикл eDRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, является циклом eDRX_INACTIVE, и цикл eDRX_INACTIVE имеет PTW, то цикл DRX, используемый пользовательским оборудованием (UE) для определения конфигурации измерений RRM, может быть меньшее из двух: цикл пейджинга RAN внутри PTW цикла eDRX_INACTIVE или заданный по умолчанию цикл пейджинга.

[0080] Когда пользовательское оборудование (UE) находится в состоянии IDLE («бездействие»), периодически засыпая и активируясь в соответствии с цикло eDRX_IDLE, то релаксированная конфигурация измерений RRM может быть определена в соответствии с циклом eDRX_IDLE пользовательского оборудования (UE) и PTW внутри этого цикла eDRX_IDLE.

[0081] Цикл eDRX, PTW и цикл DRX могут быть получены, в соответствии с приведенным ниже описанием, на основе состояния пользовательского оборудования (UE) и различных конфигураций eDRX.

[0082] В одном из вариантов осуществления настоящего изобретения длина цикла DRX, используемого для определения конфигурации измерений RRM до релаксации, и релаксированной конфигурации измерений RRM, равна min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга}.

[0083] Когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно») и сконфигурирован только цикл eDRX_IDLE, то конфигурацию измерений RRM до релаксации и релаксированную конфигурацию измерений RRM определяют, например, в соответствии с циклом eDRX_IDLE пользовательского оборудования (UE) и PTW (т.е. PTW в состоянии бездействия) внутри цикла eDRX_IDLE.

[0084] В одном из вариантов осуществления настоящего изобретения длина цикла DRX, используемого для определения конфигурации измерений RRM до релаксации, и релаксированной конфигурации измерений RRM, равна min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга}, или min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга, цикл пейджинга RAN}.

[0085] Когда пользовательское оборудование (UE) находится в состоянии INACTIVE («неактивно»), сконфигурированы оба цикла, eDRX_IDLE и eDRX_INACTIVE, периодическое засыпание и активацию выполняют, например, в соответствии с циклом eDRX_INACTIVE. В этом случае релаксированная конфигурация измерений RRM может быть определена в соответствии с циклом eDRXINACTIVE пользовательского оборудования (UE) и PTW внутри цикла eDRX_INACTIVE (т.е. длины PTW в неактивном состоянии).

[0086] В одном из вариантов осуществления настоящего изобретения длина цикла DRX, используемого для определения конфигурации измерений RRM до релаксации, и релаксированной конфигурации измерений RRM, равна min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга}, или min {заданный по умолчанию цикл пейджинга, цикл пейджинга RAN }, или цикл пейджинга RAN.

[0087] В одном из вариантов осуществления настоящего изобретения периодическое засыпание и активацию выполняют в соответствии с циклом eDRX_IDLE. В этом случае конфигурация измерений RRM до релаксации и релаксированная конфигурация измерений RRM могут быть определена в соответствии с циклом eDRX_IDLE пользовательского оборудования (UE) и PTW внутри цикла eDRX_IDLE (т.е. длины PTW в состоянии бездействия).

[0088] В одном из вариантов осуществления настоящего изобретения длина цикла DRX, используемого для определения конфигурации измерений RRM равна min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга}, или min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга, цикл пейджинга RAN}.

[0089] В одном из вариантов осуществления настоящего изобретения периодическое засыпание и активацию выполняют в соответствии со значением eDRX_INACTIVE конфигурация измерений RRM до релаксации и релаксированная конфигурация измерений RRM могут быть определены в соответствии со значением eDRX_INACTIVE

[0090] В одном из вариантов осуществления настоящего изобретения длина цикла DRX, используемого для определения конфигурации измерений RRM равна min {цикл DRX_IDLE, заданный по умолчанию цикл пейджинга, цикл пейджинга RAN}.

[0091] В одном из вариантов осуществления настоящего изобретения конфигурация измерений RRM включает: конфигурацию измерений RRM для обслуживающей соты и/или конфигурацию измерений RRM для соседней соты. Соответственно, релаксированная конфигурация измерений RRM может также включать: релаксированную конфигурацию измерений RRM для обслуживающей соты и/или релаксированную конфигурацию измерений RRM для соседней соты.

[0092] Когда состояние пользовательского оборудования (UE) удовлетворяет условию релаксации измерений, измерения RRM могут быть релаксированы. После решения о релаксации измерений RRM, измерения RRM могут выполняться в соответствии с релаксированной конфигурации измерений RRM.

[0093] В одном из вариантов осуществления настоящего изобретения то, что состояние пользовательского оборудования (UE) удовлетворяет условию релаксации измерений, включает, без ограничения перечисленным, по меньшей мере одно из следующего: пользовательское оборудование (UE) в текущий момент находится в центральной зоне обслуживающей соты; изменение значения опорного значения обслуживающей соты, измеряемого пользовательского оборудования (UE) в данный момент, меньшей, чем порог изменений; или текущая скорость движения пользовательского оборудования (UE) меньшей порога скорости.

[0094] К примеру, то, что состояние пользовательского оборудования (UE) удовлетворяет условию релаксации измерений, может включать, без ограничения перечисленным, по меньшей мере одно из следующего: пользовательское оборудование (UE) находится в неподключенном состоянии и в текущий момент расположено в центральной зоне обслуживающей соты; или пользовательское оборудование (UE) находится в неподключенном состоянии, и текущая скорость движения пользовательского оборудования (UE) меньше порога скорости.

[0095] Географическая область покрытия, соответствующая соте, может иметь центральную зону и краевую зону. Расстояние между центральной зоной и базовой станцией меньше, чем расстояние между краевой зоной и базовой станцией. Краевая зона может также называться краем соты. Как правило, краевая зона одной соты является смежной с другой сотой, тогда как центральная зона соты отстоит далеко от края соты, и значит, сравнительно отдалена от соседней соты.

[0096] Когда пользовательское оборудование (UE) находится в центральной зоне обслуживающей соты, вероятность того, что пользовательскому оборудованию придется выполнять перевыбор соты на основе измерений RRM, сравнительно мала, поэтому измерения RRM могут быть соответствующим образом релаксированы.

[0097] Когда скорость движения пользовательского оборудования (UE) меньше порога скорости, значит, пользовательское оборудование (UE) находится в состоянии покоя или медленного движения, и следовательно, вероятность выхода пользовательского оборудования (UE) за пределы текущей соты очень мала, поэтому измерения RRM могут быть также релаксированы соответствующим образом.

[0098] Скорость движения пользовательского оборудования (UE) может быть определена согласно скорости, регистрируемым его собственным датчиком скорости, или на основе изменения значения опорного сигнала обслуживающей соты, регистрируемого в текущий момент пользовательским оборудованием (UE).

[0099] Когда изменения значений сигнала измерений обслуживающей соты, регистрируемые в текущий момент пользовательским оборудованием (UE) очень малы, это значит, что пользовательское оборудование (UE) находится в состоянии покоя или медленного движения, и вероятность того, что пользовательское оборудование (UE) выйдет за пределы текущей соты, очень мала, и следовательно, измерения RRM могут быть подходящим образом релаксированы.

[00100] К примеру, конфигурация измерений RRM может включать по меньшей мере одно из следующего: конфигурация измерений RRM для обслуживающей соты, при этом конфигурация измерений RRM для обслуживающей соты включает по меньшей мере цикл измерений, и этот цикл измерений сконфигурирован для измерения обслуживающей соты; или конфигурация измерений RRM для соседней соты, при этом конфигурация измерений RRM для соседней соты включает по меньшей мере одно из следующего: цикл обнаружения, цикл измерений и цикл оценки.

[00101] Цикл обнаружения сконфигурирован для идентификации и оценки соседней соты.

[00102] Цикл измерений сконфигурирован для измерения соседней соты.

[00103] Цикл оценки сконфигурирован для оценки соседней соты в соответствии с результатом измерений, проведенных в цикле измерений.

[00104] Обслуживающая сота может быть сотой, в которой в текущий момент размещено пользовательского оборудования (UE) при этом пользовательское оборудование (UE) может непосредственно выполнять измерения в обслуживающей соте.

[00105] Пользовательское оборудование (UE) должно обнаруживать и измерять соседнюю соту для измерения идентифицированной соседней соты на основе цикла измерений, а также для оценки соседней соты после измерения соседней соты.

[00106] Итак, конфигурация измерений RRM для соседней соты включает по меньшей мере одно из следующего: цикл обнаружения, цикл измерений и цикл оценки.

[00107] Соседняя сота может включать, без ограничения перечисленным: соседнюю соту на тех же частотах, соседнюю соту на других частотах и/или соседнюю соту с другой технологией радиодоступа (radio access technology, RAT).

[00108] В течение цикла измерений пользовательское оборудование (UE) может измерять опорный сигнал обслуживающей соты (например, сигнал синхронизации, блок РВСН, SSB) и/или опорный сигнал соседней соты для получения результата измерений. РВСН - это физический широковещательный канал (physical broadcast channel). Опорный сигнал может включать, без ограничения перечисленным: SSB и опорный сигнал информации о состоянии канала (channel state information reference signal, CSI-RS).

[00109] Такое измерение может включать, без ограничения перечисленным, значение сигнала измерений; и результат сравнения между значением сигналом измерений и соответствующим пороговым значением.

[00110] Значение сигнала измерений включает, без ограничения перечисленным, мощность принятого опорного сигнала (reference signal received power, RSRP) или качество принятого опорного сигнала (reference signal received quality, RSRQ)/ При выполнении релаксации измерений RRM измерения могут релаксироваться для обслуживающей соты и/или по меньшей мере одно из следующего: обнаружение, измерения или оценка, могут быть релаксированы для соседней соты.

[00111] Релаксация измерений RRM позволяет удлинять различные циклы при измерении RRM и/или сокращать количество точек измерений в каждом отдельном измерении, и т.п. В вариантах осуществления настоящего изобретения для упрощения процедуры релаксация измерений может реализовываться только одним способом, за счет удлинения различных циклов при измерениях RRM.

[00112] К примеру, шаг S110 может включать по меньшей мере одно из следующего: удлинение, с коэффициентом релаксации, любого цикла, содержащегося в конфигурации измерений RRM до релаксации, в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, в результате чего получают релаксированный цикл, при этом коэффициент релаксации может быть любым положительным целым больше 1.

[00113] Ситуация, когда релаксация измерений RRM ограничена PTW измерений, может включать по меньшей мере одно из следующего: релаксация измерений RRM ограничена PTW, и/или релаксация измерений RRM не ограничена PTW.

[00114] Когда релаксация измерений RRM не ограничена PTW, любой цикл в релаксированной конфигурации измерений RRM может масштабироваться с использованием коэффициента релаксации.

[00115] Когда релаксация измерений RRM ограничена PTW, коэффициент релаксации должен быть поправлен таким образом, чтобы цикл, содержащийся в релаксированной конфигурацию измерений RRM, не превосходил длины PTW.

[00116] В данном варианте осуществления настоящего изобретения коэффициент релаксации может быть любым положительным целым числом больше 1.

[00117] В одном из примеров осуществления настоящего изобретения релаксированный цикл может включать по меньшей мере одно из следующего:

в случае обслуживающей соты и релаксированного цикла измерений, релаксированный цикл измерений длиннее цикла измерений до релаксации. То есть, интервал между двумя соседними измерениями обслуживающей соты удлиняется;

в случае соседней соты и релаксированного цикла обнаружения, релаксированный цикл обнаружения длиннее цикла обнаружения до релаксации. То есть, временной интервал между двумя соседними обнаружениями удлиняются, что позволяет снизить частоту обнаружения;

в случае соседней соты и релаксированного цикла измерений, релаксированный цикл измерений длиннее цикла измерений до релаксации. То есть, временной интервал между двумя соседними измерениями удлиняется, что позволяет снизить частоту измерений; или

в случае соседней соты и релаксированного цикла оценки, релаксированный цикл оценки длиннее цикла оценки до релаксации. То есть, временной интервал между двумя соседними обнаружениями удлиняются, что позволяет снизить частоту оценки.

[00118] К примеру, ситуация, когда релаксация измерений RRM ограничена PTW, может означать, что релаксация измерений RRM ограничена PTW и/или релаксация измерений RRM не ограничена PTW. В этих двух случаях различные релаксированные циклы, относящиеся к измерениям RRM, могут быть определены при помощи по меньшей мере одного из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, удлиненный цикл, соответствующий измерениям RRM, может быть больше, чем PTW цикла eDRX, то есть, в ответ на то, что релаксация измерений RRM не ограничена PTW, длительность, соответствующая увеличенному циклу, соответствующему измерениям RRM, может быть распределена на одно или более PTW; или

в ответ на то, что релаксация измерений RRM ограничена PTW, удлиненный цикл, соответствующий измерениям RRM, может быть не больше, чем PTW цикла eDRX, то есть, в ответ на то, что релаксация измерений RRM ограничена PTW, длительность, соответствующая увеличенному циклу, соответствующему измерениям RRM, может быть расположена только в одном PTW.

[00119] В одном из вариантов осуществления настоящего изобретения определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, включает по меньшей мере одно из следующего:

в ответ на то, что релаксация измерений RRM ограничена PTW, определение по меньшей мере одного из следующего: релаксированный цикл обнаружения, релаксированный цикл измерений и/или релаксированный цикл оценки для соседней соты в соответствии с коэффициентом релаксации и длиной PTW; или

в ответ на то, что релаксация измерений RRM ограничена PTW, определение релаксированного цикла обнаружения для соседней соты в соответствии с коэффициентом релаксации.

[00120] Следует отметить, что в вариантах осуществления настоящего изобретения, независимо от того, ограничена ли релаксация измерений RRM окном PTW пользовательского оборудования, цикл обнаружения соседней соты может не учитывать PTW, и определяться непосредственно в соответствии с коэффициентом релаксации. Таким образом, независимо от того, ограничена ли релаксация измерений RRM окном PTW пользовательского оборудования, цикл обнаружения соседней соты может связан с коэффициентом релаксации, однако не связан с PTW, и в этом случае цикл обнаружения соседней соты может быть распределен по одному или более PTW.

[00121] В обслуживающей соте, когда релаксация измерений RRM не ограничена PTW, релаксированный цикл измерений может быть определен в соответствии с коэффициентом релаксации. Когда релаксация измерений RRM ограничена PTW, цикл измерения обслуживающей соты должен быть определен в соответствии с коэффициентом релаксации и PTW.

[00122] Для соседней соты, когда релаксация измерений RRM не ограничена PTW, релаксированный цикл измерений и/или релаксированный цикл оценки должны быть определены в соответствии с коэффициентом релаксации. Когда релаксация измерений RRM ограничена PTW, цикл измерения и/или цикл оценки соседней соты должны быть в определены соответствии с коэффициентом релаксации и PTW.

[00123] Для случаев, когда релаксация измерений RRM не ограничена PTW, и когда релаксация измерений RRM ограничена PTW, в приведенных ниже примерах описаны каждый из циклов в конфигурации измерений RRM до релаксации и после релаксации. ТпКонкретная реализация этими примерами не ограничена.

[00124] Для цикла обнаружения соседней соты, независимо, ограничена ли релаксация измерений RRM окном PTW, релаксированный цикл обнаружения может быть определен непосредственно в соответствии с текущим коэффициентом релаксации. Соответственно, в ответ на определение релаксированного цикла обнаружения соседней соты в соответствии с коэффициентом релаксации, цикл обнаружения до релаксации равен

в ответ на определение релаксированного цикла обнаружения соседней соты в соответствии с коэффициентом релаксации, релаксированный цикл обнаружения равен:

где eDRX_cycle_length - длина цикла eDRX;

PTW - длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW;

N1 - коэффициент релаксации, соответствующей уровню мощности и полосе частот, поддерживаемым пользовательским оборудованием (UE); или

K1 - коэффициент релаксации для цикла обнаружения соседней соты.

[00125] Для цикла обнаружения соседней соты, независимо, ограничена ли релаксация измерений RRM окном PTW, релаксированный цикл обнаружения может быть определен в соответствии с коэффициентом релаксации. Соответственно, цикл обнаружения до релаксации в данном случае может быть равен

[00126] В вариантах осуществления настоящего изобретения операция [] означает округление до ближайшего большего целого.

[00127] В некоторых из вариантов осуществления настоящего изобретения, в ответ на определение релаксированного цикла измерения соседней соты в соответствии с коэффициентом релаксации, цикл измерений до релаксации равен (1×N1) * DRX_cycle_length;

в ответ на определение релаксированного цикла измерения соседней соты в соответствии с коэффициентом релаксации, релаксированный цикл измерений равен:

где eDRX_cycle_length - длина цикла eDRX;

PTW длина окна PTW внутри цикла eDRX;

N1 - коэффициент релаксации, соответствующей уровню мощности и полосе частот, поддерживаемым пользовательским оборудованием (UE); и

K2 - коэффициент релаксации для цикла измерений соседней соты.

[00128] В некоторых из вариантов осуществления настоящего изобретения, в ответ на определение релаксированного цикла оценки соседней соты в соответствии с коэффициентом релаксации, цикл оценки до релаксации равен: (2×N1) * DRX_cycle_length;

в ответ на определение релаксированного цикла оценки соседней соты в соответствии с коэффициентом релаксации, релаксированный цикл оценки равен:

где eDRX_cycle_length - длина цикла eDRX;

PTW - длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW;

K3 - коэффициент релаксации для цикла оценки соседней соты.

[00129] В некоторых из вариантов осуществления настоящего изобретения, когда релаксация измерений RRM ограничена PTW, в ответ на определение релаксированного цикла измерений соседней соты в соответствии с коэффициентом релаксации и длиной PTW, цикл измерений до релаксации равен: (1×N1) * DRX_cycle_length;

в ответ на определение релаксированного цикла измерения соседней соты в соответствии с коэффициентом релаксации и длиной PTW, релаксированный цикл измерений равен K2 * (1×N1) * DRX_cycle_length, при этом K2 * (1×N1) ≤ N_PTW;

где eDRX_cycle_length - длина цикла eDRX;

PTW длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW; и

N_PTW - количество циклов DRX в одном PTW, а K2 - коэффициент релаксации для цикла измерений соседней соты.

[00130] В некоторых из вариантов осуществления настоящего изобретения, когда релаксация ограничена PTW, в ответ на определение цикла оценки после релаксации для соседней соты в соответствии коэффициентом релаксации и длительностью PTW, цикл оценки до релаксации равен: (2×N1) * DRX_cycle_length;

в ответ на определение релаксированного цикла оценки соседней соты в соответствии с коэффициентом релаксации и длиной PTW, релаксированный цикл оценки равен K3 * (2×N1) * DRX_cycle_length, при этом K3 * (2×N1) ≤ N_PTW;

где eDRX_cycle_length - длина цикла eDRX;

PTW длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW; и

N_PTW - количество циклов DRX в одном PTW, а K3 - коэффициент релаксации для цикла измерений соседней соты.

[00131] В некоторых из вариантов осуществления настоящего изобретения, когда релаксация измерений RRM не ограничена PTW, в ответ на определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации и длиной PTW, цикл измерений до релаксации равен (2×N1) * DRX_cycle_length;

в ответ на определение релаксированного цикла измерения для обслуживающей соты в соответствии с коэффициентом релаксации, релаксированный цикл измерений равен:

где eDRX_cycle_length - длина цикла eDRX;

PTW - длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW; и

K4 - коэффициент релаксации для цикла измерений обслуживающей соты.

[00132] В некоторых из вариантов осуществления настоящего изобретения, когда релаксация измерений RRM ограничена PTW, в ответ на определение релаксированного цикла измерений обслуживающей соты в соответствии с коэффициентом релаксации и длиной PTW, цикл измерений до релаксации равен (2×N1) * DRX_cycle_length;

релаксированный цикл измерений для обслуживающей соты, определенный в соответствии с коэффициентом релаксации, равен K4 × (2×N1) * DRX_cycle_length, and K4*(2×N1) ≤ N_PTW:

где eDRX_cycle_length - длина цикла eDRX;

PTW - длина окна PTW внутри цикла eDRX;

DRX_cycle_length - длина цикла DRX внутри PTW;

N1 - коэффициент релаксации, соответствующей уровню мощности и полосе частот, поддерживаемым пользовательским оборудованием (UE);

K4 - коэффициент релаксации для цикла измерений обслуживающей соты; и

N_PTW - количество циклов DRX в одном PTW.

[00133] В рассмотренном выше варианте осуществления настоящего изобретения, когда определяют релаксированный цикл обнаружения, релаксированный цикл оценки и/или релаксированный цикл измерений в соответствии с коэффициентом релаксации и длиной PTW, и находят, что цикл, определенный в соответствии только с коэффициентом релаксации, превосходит длину PTW, то коэффициент релаксации уменьшают или перевыбирают, чтобы длительности релаксированного цикла обнаружения, релаксированного цикла оценки и/или релаксированного цикла измерений, определенных в соответствии с заново определенным коэффициентом релаксации, по меньшей мере не превосходили PTW.

[00134] К примеру, шаг S110 может включать по меньшей мере одно из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты может быть большим, чем количество циклов DRX, содержащихся в одном PTW;

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение по меньшей мере одного из следующего: релаксированный цикл обнаружения, релаксированный цикл измерений или релаксированный цикл оценки для соседней соты в соответствии с коэффициентом релаксации, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле обнаружения, релаксированном цикле измерений и релаксированном цикле оценки может быть большим, чем количество циклов DRX, содержащихся в одном PTW;

в ответ на то, что релаксация измерений RRM ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации и длиной PTW, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты может быть большим, чем количество циклов DRX, содержащихся в одном PTW;

в ответ на то, что релаксация измерений RRM ограничена PTW, определение по меньшей мере одного из следующего: релаксированного цикла измерений и/или релаксированного цикла оценки для соседней соты в соответствии с коэффициентом релаксации и длиной PTW, при этом количество циклов DRX, содержащихся в релаксированном цикле измерений и релаксированном цикле оценки не может быть большим, чем количество циклов DRX, содержащихся в одном PTW; или

в ответ на то, что релаксация измерений RRM ограничена PTW, определение релаксированного цикла обнаружения для соседней соты в соответствии с коэффициентом релаксации;

[00135] В некоторых из вариантов осуществления настоящего изобретения, в случае релаксации измерений RRM соседней соты, когда определена релаксированная конфигурация измерений RRM, может быть релаксировано только одно из следующего: цикл обнаружения, цикл измерений и цикл оценки. Соответственно, если релаксация измерений RRM не ограничена PTW, определение по меньшей мере одного из следующего: релаксированный цикл обнаружения, релаксированный цикл измерений или релаксированный цикл оценки для соседней соты в соответствии с коэффициентом релаксации включает по меньшей мере одно из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла обнаружения для соседней соты в соответствии с коэффициентом релаксации цикла обнаружения для соседней соты;

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для соседней соты в соответствии с коэффициентом релаксации цикла измерений для соседней соты; или

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла оценки для соседней соты в соответствии с коэффициентом релаксации цикла оценки для соседней соты;

при этом для соседней соты любые два коэффициента из коэффициента релаксации цикла обнаружения, коэффициента релаксации цикла измерений и коэффициента релаксации цикла оценки независимы друг от друга.

[00136] Независимость друг от друга здесь означает, что коэффициент релаксации цикла обнаружения, коэффициент релаксации цикла измерений и коэффициент релаксации цикла оценки для соседней соты могут быть заданы независимо друг от друга. Следовательно, коэффициент релаксации цикла обнаружения, коэффициент релаксации цикла измерений и коэффициент релаксации цикла оценки, могут быть как равными, так и различными.

[00137] В некоторых из вариантов осуществления настоящего изобретения конкретное значение коэффициента релаксации определяться в соответствии с циклом eDRX, соответствующим текущему состоянию пользовательского оборудования (UE) и цикла DRX, содержащегося в PTW этого цикла eDRX.

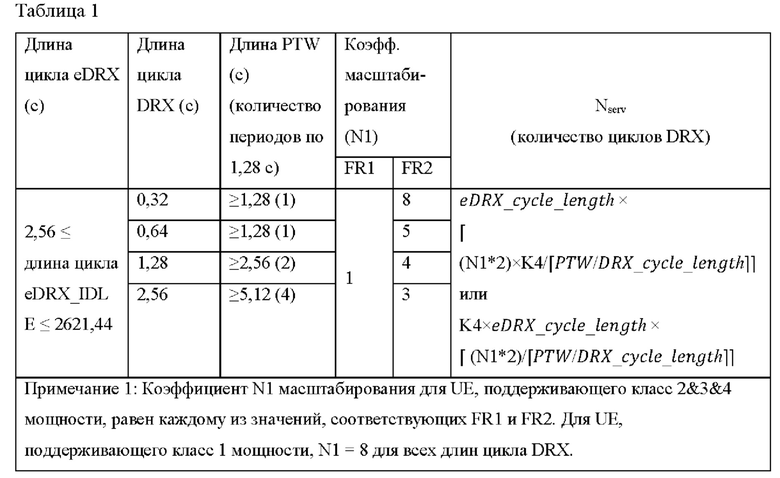

[00138] К примеру, релаксированная конфигурация измерений RRM для обслуживающей соты может быть определена, как это показано в таблице 1 или таблице 2.

[00139] Нужно отметить, что все элементы в таблице 1 могут использоваться по отдельности или в комбинации с другими элементами.

[00140] K4 - коэффициент релаксации для обслуживающей соты.

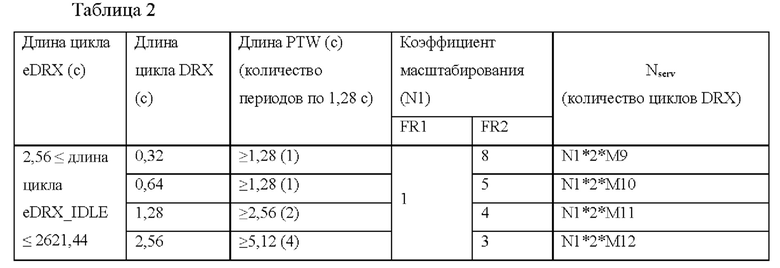

[00141] Нужно отметить, что все элементы в таблице 2 могут использоваться по отдельности или в комбинации с другими элементами.

[00142] В таблице 2 М9-М12 - коэффициенты релаксации цикла измерений для обслуживающей соты, при этом все они меньше [PTW/DRX_cycle_tength].

[00143] Сравнив таблицу 1 и таблицу 2, можно увидеть, что в таблице 1 может использоваться единый K4 коэффициент релаксации независимо от длины цикла eDRX и длины цикла DRX текущего пользовательского оборудования, UE. В таблице 1, когда длина цикла eDRX и/или цикла DRX пользовательского оборудования (UE) отличаются, применяемые коэффициенты релаксации могут тоже быть различными.

[00144] Таблица 1 и таблица 2 являются лишь примерами релаксированной конфигурации измерений RRM для обслуживающей соты. Конкретная реализация этими примерами не ограничена.

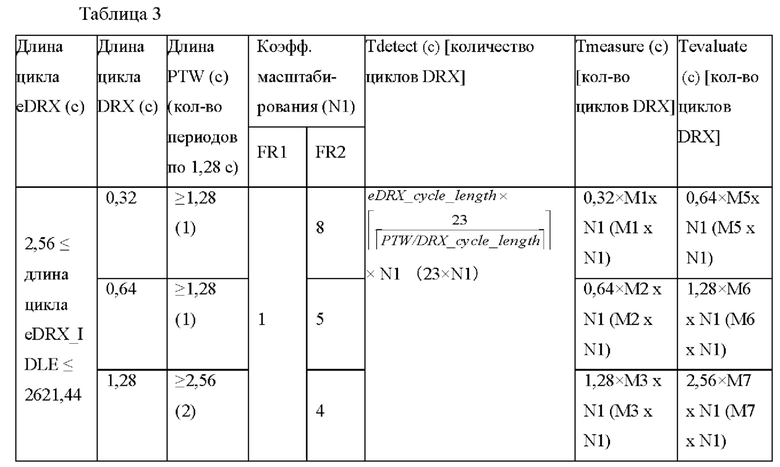

[00145] В качестве другого примера, релаксированная конфигурация измерений RRM для соседней соты может быть определения в соответствии с таблицей 3.

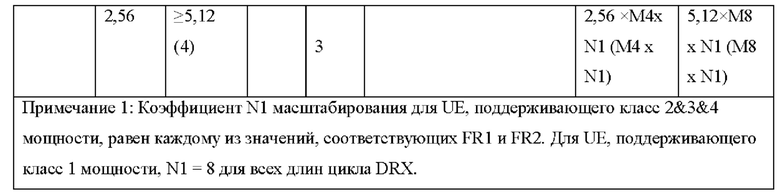

[00146] Нужно отметить, что все элементы в таблице 3 могут использоваться по отдельности или в комбинации с другими элементами.

[00147] T_detect в таблице 3 обозначает цикл обнаружения для соседней соты; T_measure обозначает цикл измерений для соседней соты; T_evaluate обозначает цикл оценки для соседней соты.

[00148] В таблице М1-М8 - коэффициенты релаксации, при этом все они меньше [PTW/DRX_cycle_length]. Когда цикл релаксированных измерений RRM определяют в соответствии с таблице 3, очевидно, пользовательское оборудование (UE) имеет различные циклы eDRX и циклы DRX, и соответствующие коэффициенты релаксации также различны.

[00149] В одном из примеров осуществления настоящего изобретения, в соответствии с иллюстрацией фиг.5, способ дополнительно включает шаг S100.

[00150] На шаге S100 определяют, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX.

[00151] Шаг S110 может включать шаг S111. На шаге S111 в ответ на определение того, что допускается релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX, и цикл eDRX пользовательского оборудования (UE) имеет PTW, определяют релаксированную конфигурацию измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[00152] В некоторых случаях, когда пользовательское оборудование (UE) находится в неподключенном состоянии и переключается между состоянием сна и активным состоянием в соответствии с циклом eDRX, даже когда условие релаксации измерений RRM выполнено, и не допускается релаксации измерений RRM, измерения RRM могут продолжать выполняться в соответствии с исходной конфигурацией измерений RRM. Когда условие релаксации измерений RRM выполнено, и допускается релаксация измерений RRM, то должна быть определена конфигурация измерений RRM для релаксированных измерений RRM, и измерения RRM выполняют в соответствии с релаксированной конфигурацией измерений RRM.

[00153] Разрешено ли пользовательскому оборудованию выполнить релаксацию измерений RRM, может быть указано стороной сети, или определено самим пользовательским оборудованием.

[00154] К примеру, устройство на стороне сети (например, базовая станция и/или устройство базовой сети), или само пользовательское оборудование (UE) могут определять, допускается ли релаксация измерений RRM согласно типу пользовательского оборудования, типа сервисов пользовательского оборудования и/или приоритета пользовательского оборудования, UE. Когда большинство сервисов пользовательского оборудования (UE) относятся к высокоприоритетным, или тип пользовательского оборудования указывает на то, что оно обладает высокой подвижностью, релаксация измерений RRM может приводить к задержкам при нахождении пользовательского оборудования в соте и/или к длительным задержкам при получении соответствующих сервисов, или к низкому их качеству. Длительные задержки и низкое качество негативно влияют на восприятие пользователями пользовательского оборудования, UE. В этом случае релаксация измерений RRM может быть запрещена. В остальных случаях релаксация измерений RRM может быть разрешена.

[00155] В данном варианте осуществления настоящего изобретения шаг S110 выполняют для получения релаксированной конфигурации измерений RRM, только когда определено, что пользовательскому оборудованию (UE) разрешена релаксация измерений RRM.

[00156] В некоторых из вариантов осуществления настоящего изобретения шаг S100 может включать по меньшей мере одно из следующего:

определение, в соответствии с соглашением, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX; или

определение, в соответствии принятой конфигурационной сигнализацией, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX; или

[00157] Например, в соглашении может быть задано, допускается ли релаксация измерений RRM пользовательским оборудованием (UE) когда пользовательское оборудование (UE) имеет цикл eDRX, или в соглашении может быть задано, допускается ли релаксация измерений RRM пользовательским оборудованием (UE) когда пользовательское оборудование (UE) имеет цикл eDRX, в соответствии с типом пользовательского оборудования (UE) или типов сервисов, задействуемых в пользовательском оборудовании, UE. Если такая информация указана в соглашении, и пользовательское оборудование (UE) и сетевое устройство, могут быть осведомлены, разрешена ли релаксация измерений RRM в текущий момент времени, запросив это соглашение.

[00158] В некоторых случаях сетевое устройство (например, базовая станция и/или устройство базовой сети) могут передавать конфигурационную сигнализацию, которая указывает, допускается ли передача, пользовательским оборудованием (UE) измерений RRM.

[00159] Упомянутая конфигурационная сигнализация может быть сигнализацией RRC, сигнализацией уровня MAC или информацией управления нисходящей линии связи (downlink control information, DCI).

[00160] К примеру, когда конфигурационная сигнализация является сигнализацией RRC, конфигурационная сигнализация может соответствовать одному или более битам, передаваемым совместно с сигнализацией конфигурации измерений перед релаксацией измерений RRM.

[00161] Когда конфигурационная сигнализация является DCI-информацией физического уровня, она сильно динамична. Сторона сети может указывать, динамически и с малой задержкой, на то, что пользовательскому оборудованию разрешено выполнять релаксацию измерений RRM в соответствии с текущими условиями в сети и/или в соответствии с состоянием пользовательского оборудования, UE.

[00162] Механизм eDRX для пользовательского оборудования в состоянии IDLE («бездействие») и механизм eDRX для пользовательского оборудования в состоянии INACTIVE («неактивно») уже были предложены на существующем уровне техники, однако в составе механизма eDRX не было предложено подходящих решений для релаксации измерений RRM пользовательского оборудования, UE.

[00163] Для пользовательского оборудования (UE) с циклом eDRX предложен новый способ релаксации измерений RRM в соседних сотах той же частоты, или иной частоты, или иной RAT.

[00164] Когда пользовательское оборудование (UE) сконфигурировано с наличием цикла eDRX и соответствующего PTW, в ответ на удовлетворения условия релаксации измерений RRM, релаксация может быть выполнена за счет удлинения циклов со следующими параметрами:

[00165] По меньшей мере один из может быть удлинен, при этом длины, соответствующие удлиненным могут быть распределены только внутри одного PTW.

[00166] В одном из вариантов осуществления настоящего изобретения по меньшей мере один из может быть удлинен, при этом удлиненные могут простираться на несколько окон PTW, то есть, длины, соответствующие удлиненным могут быть распределены в различных PTW.

[00167] В одном из вариантов осуществления настоящего изобретения удлиненный может также простираться на несколько PTW: при удлинении перед удлинением, его значение может быть умножено на K1,

удлиненный простирается на несколько PTW: при удлинении перед удлинением, его значение может быть умножено на K2;

удлиненный простирается на несколько PTW: при удлинении перед удлинением, его значение может быть умножено на K3;

[00168] Следует отметить, что упомянутые выше K1, K2 и K3 это коэффициенты релаксации, которые могут быть как одинаковыми, так и отличающимися.

[00169] По меньшей мере один из двух циклов, не может простираться на несколько PTW после удлинения путем умножения на множитель. То есть, значение множителя ограничено и не превосходит количества циклов DRX, сконфигурированных внутри PTW, в соответствии с иллюстрацией в таблице 3 выше. Коэффициенты M1, М2, М3, М4, М5, М6, М7 и М8 релаксации могут быть меньшими, чем [PTW/DRX_cycle_length], и при этом могут быть одинаковыми или отличающимися. PTW -длина окна PTW пользовательского оборудования, UE. [PTW/DRX_cycle_length] - длина цикла DRX в PTW.

[00170] В одном из вариантов осуществления настоящего изобретения удлиняют только после удлинения при помощи множителя не простирается на несколько PTW. Коэффициент релаксации (или коэффициент увеличения), соответствующий удлиняющему множителю, может быть задан в соглашении. То есть, значения М5, М6, М7 и М8 в приведенной вше таблице 3 не меньше 1.

[00171] В одном из вариантов осуществления настоящего изобретения удлиняют только после удлинения с помощью множителя не может простираться на несколько PTW (в соглашении задан коэффициент увеличения, и удлиненный цикл не превосходит PTW), то есть значения М1/М2/М3/М4 в приведенной выше таблице не меньше 1.

[00172] В одном из вариантов осуществления настоящего изобретения удлиняют, с помощью множителей, при этом после удлинения с помощью множителя не может простираться на несколько PTW (в соглашении задан коэффициент увеличения, и удлиненный цикл не превосходит PTW). То есть значения всех коэффициентов M1, М2, М3, М4, М5, М6, М7 and М8 в приведенной выше таблице больше 1 и меньше [PTW/DRX_cycle_length]. Любые два из коэффициентов M1, М2, М3, М4, М5, М6, М7 и М8 могут быть равными или отличающимися.

[00173] Когда при измерениях RRM используют PTW, то допустимость релаксации измерений при сконфигурированном eDRX определяют на основе сетевой конфигурации или соглашения, принятого заранее.

[00174] В одном из вариантов осуществления настоящего изобретения: сеть передает ключ, который указывает, допустима ли релаксация измерений RRM при наличии цикла eDRX.

[00175] Для пользовательского оборудования (UE) с циклом eDRX предложен способ определения конфигурации измерений RRM обслуживающей соты. К примеру, после увеличения с помощью множителя К4, он может простираться на несколько PTW. В этом случае релаксированный цикл измерений обслуживающей соты можно найти в приведенной выше таблице 1.

[00176] N_serv не может простираться на несколько PTW после удлинения с помощью множителя, то есть, значение множителя ограничено и не превосходит количества DRX, сконфигурированных внутри PTW. В этом случае релаксированный цикл измерений для обслуживающей соты можно найти в приведенной выше таблице 2.

[00177] Все коэффициенты М9-М12 являются меньшими [PTW/DRX_cycle_length], при этом любые два из коэффициентов М9-М12 могут быть как равными, так и отличающимися.

[00178] В одном из вариантов осуществления настоящего изобретения, в соответствии с иллюстрацией фиг.6, предложен способ, который может включать шаг 210, описанный ниже.

[00179] На шаге S210 принимают конфигурационную сигнализацию, при этом конфигурационная сигнализация сконфигурирована для определения, пользовательским оборудованием (UE) допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX.

[00180] Соответственно, в соответствии с иллюстрацией фиг.7, в одном из вариантов осуществления настоящего изобретения предложен способ, который может включать шаг 310, описанный ниже.

[00181] На шаге S310 передают конфигурационную сигнализацию, при этом конфигурационная сигнализация может быть сконфигурирована для определения, пользовательским оборудованием (UE) допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX.

[00182] Этот способ исполняют при помощи сетевого устройства, которым может быть базовая станция или любое другое устройство на стороне сети.

[00183] В соответствии с иллюстрацией фиг.8, в одном из вариантов осуществления настоящего изобретения предложено устройство для определения конфигурации измерений RRM. Предложенное устройство включает первый модуль определения.

[00184] первый модуль ПО определения сконфигурирован, в ответ на то, что цикл eDRX пользовательского оборудования (UE) имеет PTW, для определения релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[00185] В одном из вариантов осуществления настоящего изобретения первый модуль 110 может быть программным модулем. После исполнения такого программного модуля процессором программный модуль определяет релаксированную конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, при этом пользовательское оборудование (UE) имеет цикл eDRX, и в этом цикле eDRX есть PTW.

[00186] В еще одном из вариантов осуществления настоящего изобретения первый модуль 110 может быть комбинированным программно-аппаратным модулем. Комбинированный программно-аппаратный модуль может содержать различные программируемые матрицы. Программированные матрицы включают, без ограничения перечисленным, электрически программируемые матрицы и/или комплексные программируемые матрицы.

[00187] В некоторых из вариантов осуществления настоящего изобретения первый модуль 110 определения включает, без ограничения, чисто аппаратный модуль. Чисто аппаратный модуль может включать, без ограничения, заказную интегральную схему.

[00188] В некоторых из вариантов осуществления настоящего изобретения конфигурация измерений RRM включает по меньшей мере одно из следующего:

конфигурация измерений RRM для обслуживающей соты, при этом конфигурация измерений RRM для обслуживающей соты включает по меньшей мере цикл измерений, и этот цикл измерений сконфигурирован для измерения обслуживающей соты; или

конфигурация измерений RRM для соседней соты, при этом конфигурация измерений RRM для соседней соты включает по меньшей мере одно из следующего: цикл обнаружения, цикл измерений и цикл оценки.

[00189] Цикл обнаружения сконфигурирован для идентификации и оценке соседней соты.

[00190] Цикл измерений сконфигурирован для измерения соседней соты.

[00191] Цикл оценки сконфигурирован для оценки соседней соты в соответствии с результатом измерений, проведенных в цикле измерений.

[00192] В некоторых вариантах осуществления настоящего изобретения первый модуль определения сконфигурирован для удлинения, с помощью коэффициент релаксации, любого цикла, содержащегося в конфигурации измерений RRM до релаксации, в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, в результате чего получают релаксированный цикл. При этом коэффициент релаксации может быть любым положительным целым больше 1.

[00193] В некоторых из вариантов осуществления настоящего изобретения осуществления настоящего изобретения первый модуль 110 определения сконфигурирован для выполнения по меньшей мере одного из следующего:

[00194] В некоторых из вариантов осуществления настоящего изобретения осуществления настоящего изобретения первый модуль 110 определения сконфигурирован для выполнения по меньшей мере одного из следующего:

[00195] В некоторых из вариантов осуществления настоящего изобретения оборудование дополнительно включает: второй модуль определения, сконфигурированный для определения, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX;

при этом первый модуль 110 определения сконфигурированный для, в ответ на определение того, что допускается релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX, и цикл eDRX пользовательского оборудования (UE) имеет PTW, для определения релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

[00196] В некоторых из вариантов осуществления настоящего изобретения осуществления настоящего изобретения второй модуль определения сконфигурирован для выполнения по меньшей мере одного из следующего:

определение, в соответствии принятой конфигурационной сигнализацией, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX.

[00197] В одном из вариантов осуществления настоящего изобретения предложено устройство связи, включающее: Память, где хранят инструкции, исполняемые процессором, при этом процессор имеет соединение с памятью. Процессор сконфигурирован для исполнения способа определения конфигурации измерений RRM в соответствии в любым из описанных выше технических решений.

[00198] Процессор может включать различные типы носителей данных, которые представляют собой компьютерные носители данных, продолжающие сохранять записанную на них информацию после отключения устройства связи.

[00199] В данном документе устройство связи включает устройство доступа, пользовательское оборудование (UE) или устройство базовой сети.

[00200] Процессор может иметь соединение с памятью по шине, или аналогичным образом, и применяться для чтения исполняемых программ, хранимых в памяти, например, в соответствии по меньшей мере с одним из спсообов, проиллюстрированных на фиг.3 - фиг.7.

[00201] Фиг. 9 представляет собой блок-схему пользовательского оборудования (UE) 800 в соответствии с одним из примеров осуществления настоящего изобретения. Например, пользовательское оборудование (UE) 800 может представлять собой мобильный телефон, компьютер, терминал цифрового вещания, устройство приема и передачи сообщений, игровую приставку, планшетное устройство, медицинское устройство, тренажерное оборудование, карманный персональный компьютер и т.п.

[00202] В соответствии с иллюстрацией фиг.9, пользовательское оборудование (UE) 800 может включать по меньшей мере один из следующих компонентов: процессорный компонент 802, память 804, компонент 806 электропитания, мультимедийный компонент 808, аудиокомпонент 810, интерфейс 812 ввода-вывода (input/output, I/O), измерительный компонент 814 и компонент 816 связи.

[00203] Процессорный компонент 802, как правило, осуществляет общее управление функционированием пользовательского оборудования (UE) 800, например, операциями, связанными с отображением, телефонными вызовами, обменом данными, работой с камерой и операциями аудиозаписи. Процессорный компонент 802 может включать один или более процессоров 820, исполняющих инструкции с целью выполнения всех шагов описанных выше способов или части этих шагов. Также, процессорный компонент 802 может включать один или более модулей, обеспечивающих взаимодействие между процессорным компонентом 802 и другими компонентами. Например, процессорный компонент 802 может включать мультимедийный модуль, обеспечивающий взаимодействие между мультимедийным компонентом 808 и процессорным компонентом 802.

[00204] Память 804 сконфигурирована для хранения различных типов данных с целью поддержки функционирования пользовательского оборудования (UE) 800. Примерами подобных данных могут служить инструкции любых приложений или методов, исполняемых на пользовательском оборудовании (UE) 800, контактные данные, данные телефонной книги, сообщения, изображения, видеоданные и т.п. Память 804 может быть реализована с использованием энергозависимых или энергонезависимых устройств любого типа, а также их комбинаций, например, статической памятью с произвольным доступом (static random access memory, SRAM), электрически перепрограммируемой памяти в режиме «только для чтения» (erasable programmable read-only memory, EPROM), программируемой памяти в режиме «только для чтения» (programmable read-only memory, PROM), памяти в режиме «только для чтения», магнитной памяти, флэш-памяти, магнитного или оптического диска.

[00205] Компонент 806 электропитания обеспечивает электропитание различных компонентов пользовательского оборудования (UE) 800. Компоненты 806 электропитания могут включать систему управления электропитанием, один или более источников питания, а также любые другие компоненты, связанные с производством, управлением и распределением электрической энергии для пользовательского оборудования (UE) 800.

[00206] Мультимедийный компонент 808 включает экран, который обеспечивает интерфейс вывода между пользовательским оборудованием (UE) 800 и пользователем. В некоторых из вариантов осуществления настоящего изобретения экран может включать дисплей на жидких кристаллах (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает сенсорную панель, то такой экран может быть реализован как сенсорный экран для приема сигналов ввода от пользователя. Сенсорная панель включает один или более датчиков касания, предназначенных для регистрации касаний, скольжений и других жестов на сенсорной панели. Датчики касания могут не только регистрировать границы траектории касания или скольжения, но также определять временную длительность и величину давления, связанные с операциями касания или скольжения. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 808 включает фронтальную камеру и/или тыловую камеру. Фронтальная камера и/или тыловая камера могут принимать внешние мультимедийные данные, когда пользовательское оборудование (UE) 800 находится в определенном режиме работы, например, в режиме фотографирования или в режиме видеосъемки. Как фронтальная камера, так и тыловая камера могут представлять собой фиксированные системы оптических линз или иметь функциональность фокусировки и оптического зуммирования.

[00207] Аудиокомпонент 810 сконфигурирован для вывода и/или ввода аудиосигналов. Например, аудиокомпонент 810 может включать микрофон ("MIC"), сконфигурированный для приема внешнего аудиосигнала, когда пользовательское оборудование (UE) 800 находится в определенном режиме работы, например, в режиме вызова, в режиме записи или в режиме распознавания голоса. Принятые аудиосигналы могут затем быть сохранены в памяти 804 или переданы при помощи компонента 816 связи. В некоторых из вариантов осуществления настоящего изобретения аудиокомпонент 810 включает также громкоговоритель для вывода аудиосигналов.

[00208] Интерфейс 812 ввода/вывода обеспечивает интерфейс между процессорным компонентом 802 и модулями периферийных интерфейсов. Модуль периферийного интерфейса может представлять собой клавиатуру, поворотно-нажимной переключателя («колесо»), кнопок и т.п. Кнопки могут включать, без ограничения перечисленным: кнопку «домой», кнопки регулировки громкости, кнопку «пуск» и кнопку блокировки.

[00209] Измерительный компонент 814 включает один или более датчиков, обеспечивающих оценку состояния различных элементов пользовательского оборудования (UE) 800. Например, измерительный компонент 814 может определять состояние пользовательского оборудования (UE) 800: «открыто» или «закрыто», и относительное расположение компонентов, например, дисплея и клавиатуры пользовательского оборудования (UE) 800. Измерительный компонент 814 может также регистрировать изменение положения пользовательского оборудования (UE) 800 или одного из его компонентов, присутствие или отсутствие контакта пользователя с пользовательским оборудованием (UE) 800, ориентацию или ускорение/замедление пользовательского оборудования (UE) 800 связи, а также изменение температуры пользовательского оборудования (UE) 800. Измерительный компонент 814 может включать датчик близости, сконфигурированный для обнаружения присутствия приближенных объектов без физического контакта с ними. Измерительный компонент 814 может также включать светочувствительный датчик, например, датчик изображений CMOS или CCD, для использования в приложениях формирования изображений. В некоторых из вариантов осуществления настоящего изобретения измерительный компонент 814 может также включать в себя датчик ускорения, гироскопический датчик, магнитный датчик, датчик давления или датчик температуры.

[00210] Компонент 816 связи сконфигурирован для обеспечения связи, проводной или беспроводной, между пользовательским оборудованием (UE) 800 и другими устройствами. Пользовательское оборудование (UE) 800 может осуществлять доступ к беспроводной сети, основанной на таких стандартах связи, как WiFi, 2G или 3G, или их комбинации. В одном из примеров осуществления настоящего изобретения компонент 816 связи принимает широковещательные сигналы или соответствующую широковещательную информацию от внешней широковещательной системы управления по широковещательному каналу. В одном из примеров осуществления настоящего изобретения компонент 816 связи включает в себя также модуль ближней бесконтактной связи (NFC) для обеспечения связи в ближней зоне. Например, NFC-модуль может быть реализован на базе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии ассоциации передачи данных в инфракрасном диапазоне (infrared data association, IrDA), технологии сверхширокой полосы пропускания (ultra-wideband, UWB), технологии Bluetooth (ВТ) или других технологий.

[00211] В одном из примеров осуществления настоящего изобретения пользовательское оборудование (UE) 800 может быть реализовано с использованием одной или более заказных интегральных схем (ASIC), одного или более цифровых сигнальных процессоров (DSP), цифровых устройств обработки сигналов (digital signal processing devices, DSPD), программируемых логических устройств (programmable logic devices, PLD), электрически программируемых вентильных матриц (field programmable gate arrays, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для выполнения описанных выше способов.

[00212] В одном из примеров осуществления настоящего изобретения предложен также машиночитаемый носитель, включающий инструкции, например, память 804, которая включает инструкции, исполняемые процессором 820 в пользовательском оборудовании (UE) 800 связи с целью выполнения описанных выше способов. К примеру, машиночитаемый носитель может представлять собой память ROM, память с произвольным доступом (random access memory, RAM), CD-ROM, магнитную ленту, гибкий диск, оптическое запоминающее устройство для хранения данных и т.п.

[00213] Фиг. 10 представляет собой структурную блок-схему устройства доступа в соответствии с одним из вариантов осуществления настоящего изобретения. Устройство 900 связи может быть выполнено в виде устройства на стороне сети. Устройство связи может быть упомянутым выше устройством доступа и/или устройством базовой сети.

[00214] В соответствии с иллюстрацией фиг.10, устройство 900 связи может включать в себя процессорный компонент 922, который, в свою очередь, включает в себя один или более процессоров, и накопительные ресурсы, представленные памятью 932, для хранения инструкций, например, прикладных программ, исполняемых процессорным компонентом 922. Прикладная программа, хранимая в памяти 932 может включать в себя один или более модулей, каждый из которых соответствует набору инструкций. При этом процессорный компонент 922 сконфигурирован для исполнения инструкций с целью выполнения любых из описанных выше способов, применяемых в устройстве доступа, например, способов, проиллюстрированных на любой из фиг.3-7.

[00215] Устройство 900 связи может также содержать компонент 926 электропитания, сконфигурированный для осуществления управления электропитанием устройства 900 связи, проводный или беспроводной сетевой интерфейс 950, сконфигурированный для подключения устройства 900 связи к сети, и интерфейс 958 ввода-вывода (I/O). Устройство 900 может функционировать на основе операционной системы, например, Windows ServerTM, Mac OS XTM, UnixTM, LinuxTM, FreeBSDTM, и т.п., хранимой в памяти 932.

[00216] Специалистами в данной области техники, по прочтении описания или после практического применения изобретения, описанного в настоящем документе, могут быть без труда найдены другие варианты его осуществления. В объем настоящей заявки попадают все вариации, применения или модификации вариантов осуществления настоящего изобретения, не отступающие от основного замысла вариантов его осуществления, включая средства, которые известны на существующем уровне техники, или традиционные технические средства в данной области техники, не описанные в вариантах осуществления настоящего изобретения. Приведенное описание и примеры следует считать исключительно иллюстративными, при этом истинный объем и сущность настоящего изобретения заданы приведенной ниже формулой изобретения.

[00217] Нужно понимать, что настоящее изобретение не ограничено конкретной структурой, описанной выше и проиллюстрированной на чертежах, и что в пределах объема настоящего изобретения возможны множество модификаций и изменений. Объем настоящего изобретения ограничен исключительно формулой изобретения.

Иллюстрации к изобретению RU 2 835 665 C2

Реферат патента 2025 года СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОНФИГУРАЦИИ ИЗМЕРЕНИЙ УПРАВЛЕНИЯ РАДИОРЕСУРСАМИ (RRM), УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ

Изобретение относится к области техники беспроводной связи, в частности к способу и устройству для определения конфигурации измерений управления радиоресурсами (radio resource management, RRM), устройству связи и носителю данных. Технический результат состоит в снижении энергопотребления и увеличении времени работы пользовательского оборудования (UE) в режиме ожидания. Согласно способу определения конфигурации измерений RRM, выполняемому UE в ответ на то, что цикл расширенного прерывистого приема (eDRX) пользовательского оборудования (UE) имеет временное окно пейджинга (PTW), осуществляют определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW. 3 н. и 12 з.п. ф-лы, 10 ил., 3 табл.

Формула изобретения RU 2 835 665 C2

1. Способ определения конфигурации измерений управления радиоресурсами (RRM), выполняемый пользовательским оборудованием (UE), при этом способ включает:

в ответ на то, что цикл расширенного прерывистого приема (eDRX) пользовательского оборудования (UE) имеет временное окно пейджинга (PTW), определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW;

при этом определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, включает по меньшей мере одно из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение по меньшей мере одного из релаксированного цикла обнаружения, релаксированного цикла измерений или релаксированного цикла оценки для соседней соты в соответствии с коэффициентом релаксации, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле обнаружения, релаксированном цикле измерений или релаксированном цикле оценки, больше, чем количество циклов DRX, содержащихся в одном PTW; или

в ответ на то, что релаксация измерений RRM ограничена PTW, определение по меньшей мере одного из релаксированного цикла измерений или релаксированного цикла оценки для соседней соты в соответствии с коэффициентом релаксации и длиной PTW, при этом количество циклов DRX, содержащихся в релаксированном цикле измерений и релаксированном цикле оценки, не больше, чем количество циклов DRX, содержащихся в одном PTW.

2. Способ по п. 1, в котором конфигурация измерений RRM включает по меньшей мере одно из следующего:

при этом цикл обнаружения сконфигурирован для идентификации и оценки соседней соты;

цикл измерений сконфигурирован для измерения соседней соты; и

цикл оценки сконфигурирован для оценки соседней соты в соответствии с результатом измерений, проведенных в цикле измерений.

3. Способ по п. 1, в котором определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, включает:

удлинение, с коэффициентом релаксации, любого цикла, содержащегося в конфигурации измерений RRM до релаксации, в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, чтобы получить релаксированный цикл, при этом коэффициент релаксации является любым положительным целым больше 1.

4. Способ по п. 1, в котором определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, также включает по меньшей мере одно из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты, больше, чем количество циклов DRX, содержащихся в одном PTW;

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации и длиной PTW, при этом количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты, не больше, чем количество циклов DRX, содержащихся в одном PTW; или

5. Способ по п. 4, в котором в ответ на то, что релаксация измерений RRM не ограничена PTW, определение по меньшей мере одного из релаксированного цикла обнаружения, релаксированного цикла измерений или релаксированного цикла оценки для соседней соты в соответствии с коэффициентом релаксации включает:

6. Способ по п. 1, также включающий:

определение, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX;

при этом, в ответ на то, что цикл eDRX пользовательского оборудования (UE) имеет PTW, определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, включает:

в ответ на определение того, что допускается релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX, и цикл eDRX пользовательского оборудования (UE) имеет PTW, определение релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

7. Способ по п. 6, в котором определение, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX, включает по меньшей мере одно из следующего:

определение, в соответствии с принятой конфигурационной сигнализацией, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX.

8. Устройство для определения конфигурации измерений управления радиоресурсами (RRM), включающее:

первый модуль определения, сконфигурированный, в ответ на то, что цикл расширенного прерывистого приема (eDRX) пользовательского оборудования (UE) имеет временное окно пейджинга (PTW), для определения релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW;

при этом первый модуль определения также сконфигурирован для выполнения любого из следующего:

9. Устройство по п. 8, в котором конфигурация измерений RRM включает по меньшей мере одно из следующего:

при этом цикл обнаружения сконфигурирован для идентификации и оценки соседней соты;

цикл измерений сконфигурирован для измерения соседней соты; и

10. Устройство по п. 9, в котором первый модуль определения сконфигурирован: для удлинения, с коэффициентом релаксации, любого цикла, содержащегося в конфигурации измерений RRM до релаксации, в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW, чтобы получить релаксированный цикл, при этом коэффициент релаксации является любым положительным целым больше 1.

11. Устройство по любому из пп. 8-10, в котором первый модуль определения также сконфигурирован для выполнения любого из следующего:

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации, при этом допускается, что количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты, больше, чем количество циклов DRX, содержащихся в одном PTW;

в ответ на то, что релаксация измерений RRM не ограничена PTW, определение релаксированного цикла измерений для обслуживающей соты в соответствии с коэффициентом релаксации и длиной PTW, при этом количество циклов DRX, содержащихся в релаксированном цикле измерений для обслуживающей соты, не больше, чем количество циклов DRX, содержащихся в одном PTW; или

12. Устройство по п. 11, в котором первый модуль определения сконфигурирован для выполнения любого из следующего:

13. Устройство по любому из пп. 8-12, дополнительно включающее:

второй модуль определения, сконфигурированный для определения, допускается ли релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX;

при этом первый модуль определения сконфигурирован, в ответ на определение того, что допускается релаксация измерений RRM, когда пользовательское оборудование (UE) имеет цикл eDRX, и цикл eDRX пользовательского оборудования (UE) имеет PTW, для определения релаксированной конфигурации измерений RRM в соответствии с ситуацией, в которой релаксация измерений RRM ограничена PTW.

14. Устройство по п. 13, в котором второй модуль определения сконфигурирован для выполнения любого из следующего:

15. Машиночитаемый носитель данных, хранящий исполняемые программы, при этом, когда эти исполняемые программы исполняют при помощи процессора, обеспечивается выполнение способа по любому из пп. 1-7.

Документы, цитированные в отчете о поиске Патент 2025 года RU2835665C2

CN 111246503 A, 05.06.2020
Переносная печь для варки пищи и отопления в окопах, походных помещениях и т.п.	1921	Богач Б.И.	SU3A1
CN 111278028 А, 12.06.2020
US 2020367168 А1, 19.11.2020
EP 3322238 B1, 29.01.2020
СПОСОБЫ НАДЕЖНОЙ ПЕЙДЖИНГОВОЙ ПЕРЕДАЧИ ДЛЯ ОБОРУДОВАНИЯ ПОЛЬЗОВАТЕЛЯ, РАБОТАЮЩЕГО В РЕЖИМЕ EDRX	2017	Казми Мухаммад Сиомина Иана	RU2704535C1

RU 2 835 665 C2

Авторы

Ли Яньхуа

Ху Цзыцюань

Даты

2025-03-03—Публикация

2021-07-12—Подача

название	год	авторы	номер документа
СПОСОБ И АППАРАТУРА ДЛЯ ОПРЕДЕЛЕНИЯ ВРЕМЕНИ ИЗМЕРЕНИЯ, СПОСОБ И АППАРАТУРА ДЛЯ ОПРЕДЕЛЕНИЯ СОТЫ ЗАКРЕПЛЕНИЯ, СПОСОБ И АППАРАТУРА ДЛЯ КОНФИГУРИРОВАНИЯ СПИСКА СОСЕДНИХ СОТ, СПОСОБ И АППАРАТУРА ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ, УСТРОЙСТВО И ЗАПОМИНАЮЩИЙ НОСИТЕЛЬ ИНФОРМАЦИИ	2020	Тань, Цзе	RU2831657C1
Способ и устройство для определения параметра мониторинга пейджинга, устройство связи и носитель данных	2021	Ли Яньхуа	RU2832744C2
СПОСОБ И УСТРОЙСТВО ДЛЯ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЯ В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ	2014	И Юдзунг Ахн Дзоонкуи Янг Сукчел	RU2608538C1
СПОСОБ И УСТРОЙСТВО ДЛЯ БЕСПРОВОДНОЙ СВЯЗИ	2014	И Юндзунг	RU2642354C2
СПОСОБ СБЕРЕЖЕНИЯ ЭНЕРГИИ ТЕРМИНАЛА, БАЗОВАЯ СТАНЦИЯ, ТЕРМИНАЛ, СИСТЕМА СБЕРЕЖЕНИЯ ЭНЕРГИИ ТЕРМИНАЛА И МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ	2020	Ша, Сюбинь Дай, Бо Лу, Тин Лю, Сюй	RU2772866C1
СПОСОБ И УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ ИНФОРМАЦИИ, СЕТЕВОЕ УСТРОЙСТВО, АБОНЕНТСКОЕ ОБОРУДОВАНИЕ И НОСИТЕЛЬ ДАННЫХ	2021	Ли, Сяолун	RU2825822C1
ОБНАРУЖЕНИЕ СБОЯ ЛУЧА И RLM НА ОСНОВЕ КОМБИНАЦИИ РАЗЛИЧНЫХ ОПОРНЫХ СИГНАЛОВ	2018	Да Сильва, Икаро Л. Дж. Тидестав, Клаэс Фань, Жуй Угурлу, Умут	RU2731022C1
СПОСОБ ОБНАРУЖЕНИЯ СИГНАЛА ПРОБУЖДЕНИЯ И ОКОНЕЧНОЕ УСТРОЙСТВО	2018	Ми, Сян Те, Сяолэй Цзинь, Чжэ	RU2773519C1
УЛУЧШЕННАЯ АКТИВАЦИЯ ВТОРИЧНЫХ СОТ ДЛЯ АГРЕГАЦИИ НЕСУЩИХ И ДВОЙНОЙ СВЯЗНОСТИ	2018	Аксмон, Йоаким Казми, Мухаммад	RU2755674C1
СПОСОБ И УСТРОЙСТВО ДЛЯ КОНФИГУРИРОВАНИЯ ИНФОРМАЦИИ, А ТАКЖЕ УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ	2021	Ли Яньхуа	RU2820050C1

Описание патента на изобретение RU2835665C2

Похожие патенты RU2835665C2

Иллюстрации к изобретению RU 2 835 665 C2

Реферат патента 2025 года СПОСОБ И УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОНФИГУРАЦИИ ИЗМЕРЕНИЙ УПРАВЛЕНИЯ РАДИОРЕСУРСАМИ (RRM), УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ

Формула изобретения RU 2 835 665 C2

Документы, цитированные в отчете о поиске Патент 2025 года RU2835665C2

RU 2 835 665 C2
