ОБЛАСТЬ ТЕХНИКИ
[0002] Варианты осуществления этой заявки относятся к области технологий связи и, в частности, к реконфигурируемому оптическому мультиплексору ввода/вывода.
УРОВЕНЬ ТЕХНИКИ
[0003] Реконфигурируемый оптический мультиплексор ввода/вывода (Reconfigurable Optical Add/Drop Multiplexer, ROADM) - это узловое устройство в сети волоконно-оптической связи. Основная функция реконфигурируемого оптического мультиплексора ввода/вывода состоит в том, чтобы выполнять в режиме реального времени добавление/отключение оптических сигналов выбранных длин волн путем выполнения удаленной настройки, чтобы повысить гибкость распределения оптических сигналов с помощью сети мультиплексирования с разделением по длине волны (Wavelength Division Multiplexing, WDM).
[0004] В настоящее время ROADM в основном формируется комбинацией селективных переключателей длины волны (Wavelength Selective Switch, WSS). WSS выбирает и распределяет оптический сигнал на основе длины волны. Как показано на фиг. 1, в существующем ROADM любой M*N WSS, служащий в качестве модуля ввода/вывода длины волны, подключается к любому 1*K WSS в любом направлении.
[0005] Поэтому с увеличением K количество M портов M*N WSS резко возрастает. Следовательно, производительность M*N WSS ухудшается.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0006] Варианты осуществления этой заявки обеспечивают реконфигурируемый оптический мультиплексор ввода/вывода для повышения производительности модуля ввода/вывода длины волны.
[0007] Первый аспект вариантов осуществления этой заявки обеспечивает реконфигурируемый оптический мультиплексор ввода/вывода, включающий оптические волокна, X селективных переключателей первой длины волны и Y модулей ввода/вывода длины волны, где X селективных переключателей первой длины волны соответствуют W направлениям, модули ввода/вывода длины волны могут быть селективными переключателями длины волны, и X, и W являются целыми числами, большими 1, а Y является положительным целым числом;
W направлений включают в себя первое направление и второе направление; кроме того, направления W могут дополнительно включать в себя другие направления;
первое направление соответствует P селективным переключателям первой длины волны, из X селективных переключателей первой длины волны, где P представляет собой целое число, большее 1;
второе направление соответствует Q селективных переключателей первой длины волны, из X селективных переключателей первой длины волны, где Q представляет собой положительное целое число, а P+Q меньше или равно X; и
в качестве одного из Y модулей ввода/вывода длины волны, модуль ввода/вывода первой длины волны подключен к A из P селективных переключателей первой длины волны, с использованием оптических волокон, и подключен к B из Q селективных переключателей первой длины волны, с помощью оптического волокна, где A - целое положительное число, меньшее P, а B - целое положительное число, меньшее или равное Q.
[0008] Поскольку A меньше, чем P, первый модуль ввода/вывода длины волны подключен только к части селективных переключателей первой длины волны, соответствующих первому направлению. Следовательно, количество портов первого модуля ввода/вывода длины волны может быть уменьшено, а производительность модуля ввода/вывода длины волны улучшена.
[0009] Основываясь на первом аспекте, варианты осуществления настоящей заявки обеспечивают первую реализацию первого аспекта. В этой реализации P равно Q, а A равно B.
[0010] В этой реализации, поскольку количество селективных переключателей первой длины волны, соответствующих первому направлению, равно количеству селективных переключателей первой длины волны, соответствующих второму направлению, A равно B, и даже распределение портов первой длины волны добавляет/ падение модуля в первом направлении и во втором направлении обеспечено.
[0011] Основываясь на первом аспекте, варианты осуществления настоящей заявки обеспечивают вторую реализацию первого аспекта. В этой реализации P больше Q, а A больше или равно B.
[0012] В этой реализации, поскольку количество селективных переключателей первой длины волны, соответствующих первому направлению, больше, чем количество селективных переключателей первой длины волны, соответствующих второму направлению, количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, среди P переключателей первой длины волны больше или равно количеству переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны из Q переключателей первой длины волны, так что количество портов, соответствующих каждому направлению, увеличивается по мере увеличения количества модулей ввода/вывода первой длины волны.
[0013] На основе первого аспекта, или первой реализации первого аспекта, или второй реализации первого аспекта, варианты осуществления этой заявки обеспечивают третью реализацию первого аспекта. В этой реализации Y больше 1, и любой из P селективных переключателей первой длины волны соединен по меньшей мере с одним из модулей ввода/вывода длины волны Y с помощью оптического волокна.
[0014] В этой реализации, поскольку каждый из P селективных переключателей первой длины волны подключен к модулю ввода/вывода длины волны, гарантируется, что Y модулей ввода/вывода длины волны могут принимать сигналы от любого переключателя первой длины волны, соответствующего первому направлению.
[0015] Основываясь на третьей реализации первого аспекта, варианты осуществления этой заявки обеспечивают четвертую реализацию первого аспекта. В этой реализации Y модулей ввода/вывода длины волны дополнительно включают в себя второй модуль ввода/вывода длины волны; и
среди Р селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных ко второму модулю ввода/вывода длины волны.
[0016] Основываясь на третьей реализации первого аспекта или четвертой реализации первого аспекта, варианты осуществления этой заявки обеспечивают пятую реализацию первого аспекта, где количество модулей ввода/вывода длины волны, подключенных к каждому из P селективных переключателей первой длины волны, одинаково.
[0017] В этой реализации можно гарантировать, что количество селективных переключателей первой длины волны, подключенных к каждому модулю ввода/вывода длины волны, среди P селективных переключателей первой длины волны будет одинаковым, и также можно гарантировать, что количество модулей ввода/вывода длины волны подключенных к каждому из P селективных переключателей первой длины волны, одинаково. Когда выполняются два предыдущих случая, гарантируется, что порты модуля ввода/вывода первой длины волны равномерно распределены среди P селективных переключателей первой длины волны.
[0018] На основе первого аспекта, или первой реализации первого аспекта, или второй реализации первого аспекта, или третьей реализации первого аспекта, или четвертой реализации первого аспекта, или пятой реализации первого аспекта, варианты осуществления этой заявки обеспечивают шестую реализацию первого аспекта. В этой реализации Q больше 1, Y больше 1, и любой из селективных переключателей первой длины волны Q соединен по меньшей мере с одним из модулей ввода/вывода длины волны Y с помощью оптического волокна.
[0019] В этой реализации, поскольку каждый из Q селективных переключателей первой длины волны подключен к модулю ввода/вывода длины волны, гарантируется, что модули ввода/вывода длины волны Y могут принимать сигналы от любого переключателя первой длины волны, соответствующего второму направлению.
[0020] Основываясь на шестой реализации первого аспекта, варианты осуществления этой заявки обеспечивают седьмую реализацию первого аспекта. В этой реализации Y модулей ввода/вывода длины волны дополнительно включают в себя третий модуль ввода/вывода длины волны; и
среди Q селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода третьей длины волны.
[0021] Основываясь на седьмой реализации первого аспекта, варианты осуществления этой заявки обеспечивают восьмую реализацию первого аспекта. В этой реализации количество модулей ввода/вывода длины волны, подключенных к каждому из Q переключателей первой длины волны, является одинаковым.
[0022] В этой реализации можно гарантировать, что количество селективных переключателей первой длины волны, подключенных к каждому модулю ввода/вывода длины волны, среди Q селективных переключателей первой длины волны будет одинаковым, и также можно гарантировать, что количество модулей ввода/вывода длины волны подключенных к каждому из Q селективных переключателей первой длины волны, одинаково. Когда выполняются оба вышеупомянутых случая, гарантируется, что порты модуля ввода/вывода первой длины волны равномерно распределены среди Q селективных переключателей первой длины волны.
[0023] На основе первого аспекта, или первой реализации первого аспекта, или второй реализации первого аспекта, или третьей реализации первого аспекта, или четвертой реализации первого аспекта, или пятой реализации первого аспекта, или шестой реализации первого аспекта, или седьмой реализации первого аспекта, или восьмой реализации первого аспекта, варианты осуществления этой заявки обеспечивают девятую реализацию первого аспекта. В этой реализации один первый порт расположен на первой стороне селективного переключателя первой длины волны, а K вторых портов расположены на второй стороне селективного переключателя первой длины волны, где K - целое число, большее 1;
M третьих портов расположены на первой стороне модуля ввода/вывода первой длины волны, а N четвертых портов расположены на второй стороне модуля ввода/вывода первой длины волны, где M и N являются положительными целыми числами, большими 1;
A третьих портов в модуле ввода/вывода первой длины волны соединены со вторыми портами A селективных переключателей первой длины волны из P селективных переключателей первой длины волны с использованием оптических волокон и соединены со вторыми портами B селективных переключателей первой длины волны среди Q селективных переключателей первой длины волны с использованием оптических волокон; и
первый порт выполнен с возможностью приема сигналов, а N четвертых портов выполнены с возможностью выгрузки или загрузки сигналов.
[0024] Эта реализация обеспечивает приемлемое решение для подключения модуля ввода/вывода длины волны и селективного переключателя первой длины волны.
[0025] Основываясь на девятой реализации первого аспекта, варианты осуществления настоящей заявки обеспечивают десятую реализацию первого аспекта. В этой реализации каждый из первых портов P селективных переключателей первой длины волны соединен с одним одножильным одномодовым оптическим волокном.
[0026] В этой реализации первый входной порт соединен с одним одножильным одномодовым оптическим волокном, так что реконфигурируемый оптический мультиплексор ввода/вывода передает сигналы с использованием множества одножильных одномодовых оптических волокон.
[0027] Основываясь на девятой реализации первого аспекта, варианты осуществления настоящей заявки обеспечивают одиннадцатую реализацию первого аспекта. В этой реализации первые порты P селективных переключателей первой длины волны соответственно подключены к P выходным портам на первой стороне демультиплексора; и
входной порт на второй стороне демультиплексора соединен с оптическим волокном мультиплексирования c пространственным разделением, где оптическое волокно мультиплексирования c пространственным разделением может включать в себя многожильное оптическое волокно или многомодовое оптическое волокно.
[0028] Реализация может быть применена к сценарию мультиплексирования c пространственным разделением. В сценарии мультиплексирования c пространственным разделением реконфигурируемый оптический мультиплексор ввода/вывода подключается к реконфигурируемому оптическому мультиплексору ввода/вывода на одноранговой стороне с помощью оптического волокна мультиплексирования c пространственным разделением, а демультиплексор отдельно выводит множество сигналов в оптическое волокно мультиплексирования c пространственным разделением к каждому селективному переключателю первой длины волны.
[0029] Второй аспект вариантов осуществления этой заявки обеспечивает систему связи, где система включает в себя первый реконфигурируемый оптический мультиплексор ввода/вывода и второй реконфигурируемый оптический мультиплексор ввода/вывода, где
первый реконфигурируемый оптический мультиплексор ввода/вывода может быть реконфигурируемым оптическим мультиплексором ввода/вывода в первом аспекте вариантов осуществления этой заявки;
второй реконфигурируемый оптический мультиплексор ввода/вывода также включает в себя P селективных переключателей первой длины волны; и
первые порты P селективных переключателей первой длины волны во втором реконфигурируемом оптическом мультиплексоре ввода/вывода соединены с первыми портами P селективных переключателей первой длины волны первого реконфигурируемого оптического мультиплексора ввода/вывода во взаимно-однозначном соответствии с использованием одножильных одномодовых оптических волокон.
[0030] Третий аспект вариантов осуществления этой заявки обеспечивает систему связи, где система включает в себя мультиплексор, демультиплексор, первый реконфигурируемый оптический мультиплексор ввода/вывода и второй реконфигурируемый оптический мультиплексор ввода/вывода, где
первый реконфигурируемый оптический мультиплексор ввода/вывода может быть реконфигурируемым оптическим мультиплексором ввода/вывода в первом аспекте вариантов осуществления этой заявки;
второй реконфигурируемый оптический мультиплексор ввода/вывода также включает в себя P селективных переключателей первой длины волны;
первые порты P селективных переключателей первой длины волны в первом реконфигурируемом оптическом мультиплексоре ввода/вывода соединены с P пятыми портами на первой стороне демультиплексора;
первые порты P селективных переключателей первой длины волны во втором реконфигурируемом оптическом мультиплексоре ввода/вывода соединены с P седьмыми портами на первой стороне мультиплексора; и
восьмой порт на второй стороне мультиплексора соединен с шестым портом на второй стороне демультиплексора с использованием оптического волокна мультиплексирования c пространственным разделением.
[0031] Четвертый аспект вариантов осуществления этой заявки обеспечивает устройство оптической коммутации, включающее в себя модуль оптического приемопередатчика и реконфигурируемый оптический мультиплексор ввода/вывода согласно любой реализации первого аспекта вариантов осуществления этой заявки, где
модуль оптического приемопередатчика соединен с модулем ввода/вывода длины волны в реконфигурируемом мультиплексоре оптического ввода/вывода и сконфигурирован для выполнения преобразования между оптическим сигналом и электрическим сигналом.
[0032] Из приведенных выше технических решений можно сделать вывод, что варианты осуществления настоящей заявки имеют следующие преимущества:
[0033] Первое направление соответствует P селективным переключателям первой длины волны среди X селективных переключателей первой длины волны, а второе направление соответствует Q селективным переключателям первой длины волны среди X селективных переключателей первой длины волны, где P представляет собой целое число, большее 1, P равно меньше или равно X, Q представляет собой положительное целое число, а P+Q меньше или равно X. Как один из Y модулей ввода/вывода длины волны, модуль ввода/вывода первой длины волны подключен по меньшей мере к A из P селективных переключателей первой длины волны с использованием оптических волокон, и соединен с B из Q селективных переключателей первой длины волны с использованием оптических волокон. Поскольку A меньше P, модуль ввода/вывода первой длины волны подключен только к части первых селективных переключателей длины волны, соответствующих первому направлению. Следовательно, количество портов модуля ввода/вывода первой длины волны может быть уменьшено, а производительность модуля ввода/вывода длины волны улучшена.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

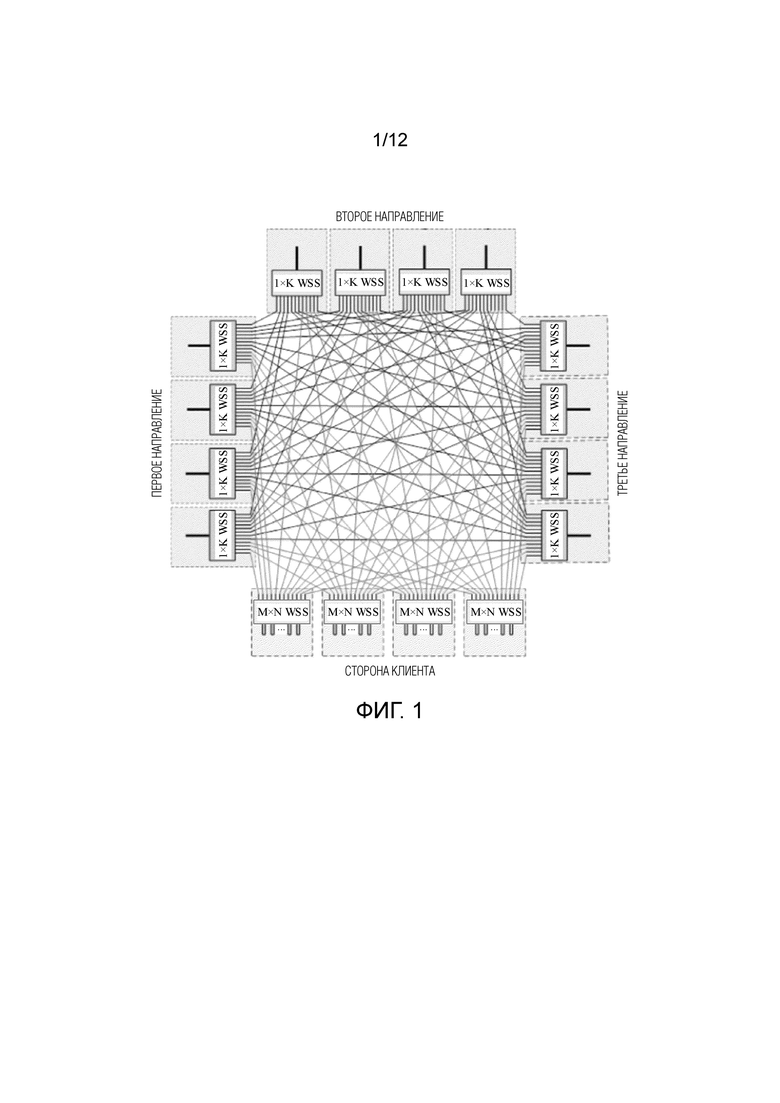

[0034] Фиг. 1 представляет собой схематическое представление архитектуры реконфигурируемого оптического мультиплексора ввода/вывода в традиционной технологии;

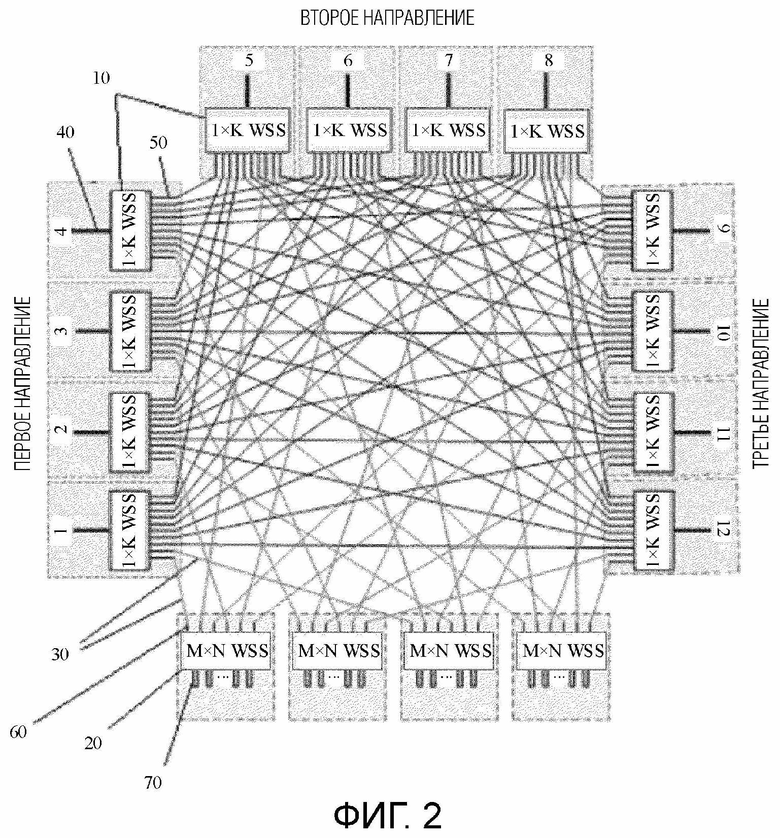

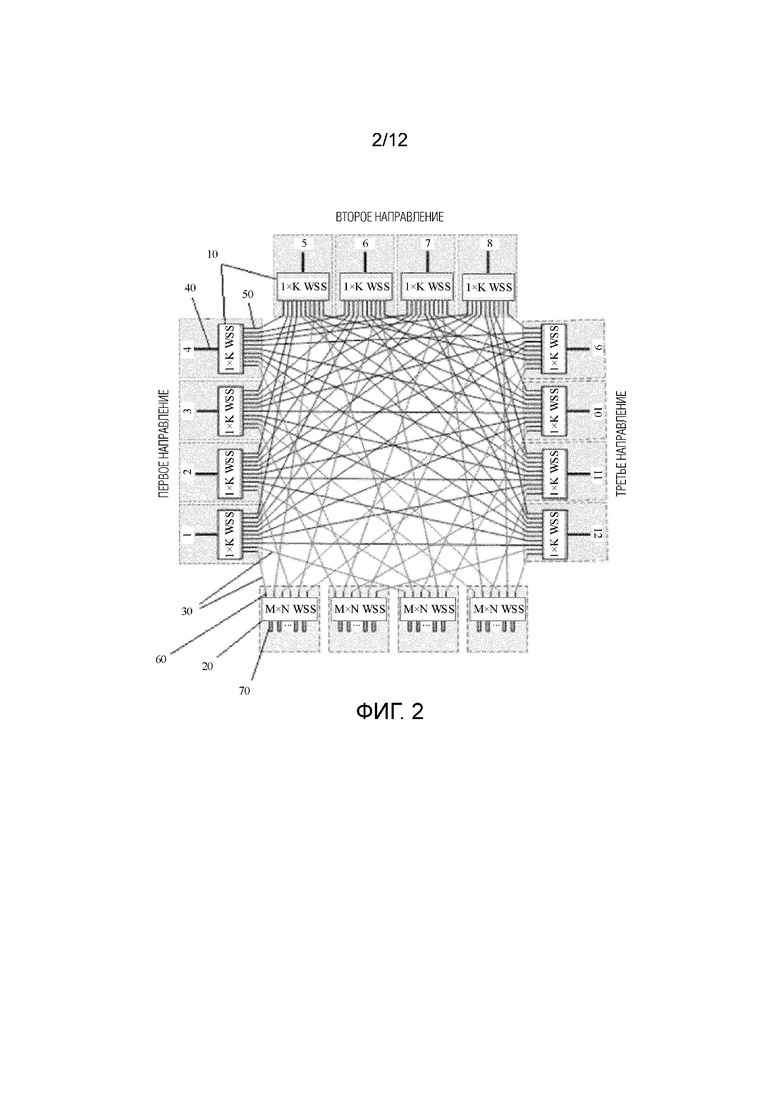

[0035] Фиг. 2 представляет собой схематическое представление архитектуры первого варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода в соответствии с вариантом осуществления этой заявки;

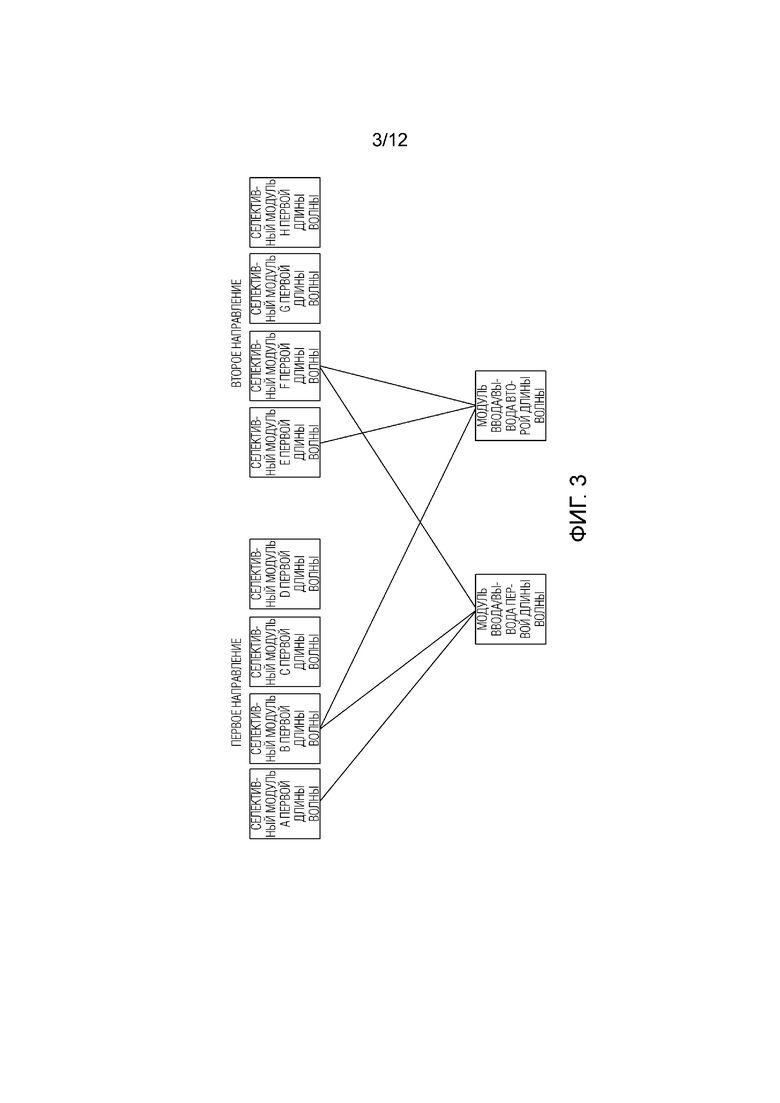

[0036] Фиг. 3 представляет собой схематическое представление второго варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода в соответствии с вариантом осуществления этой заявки;

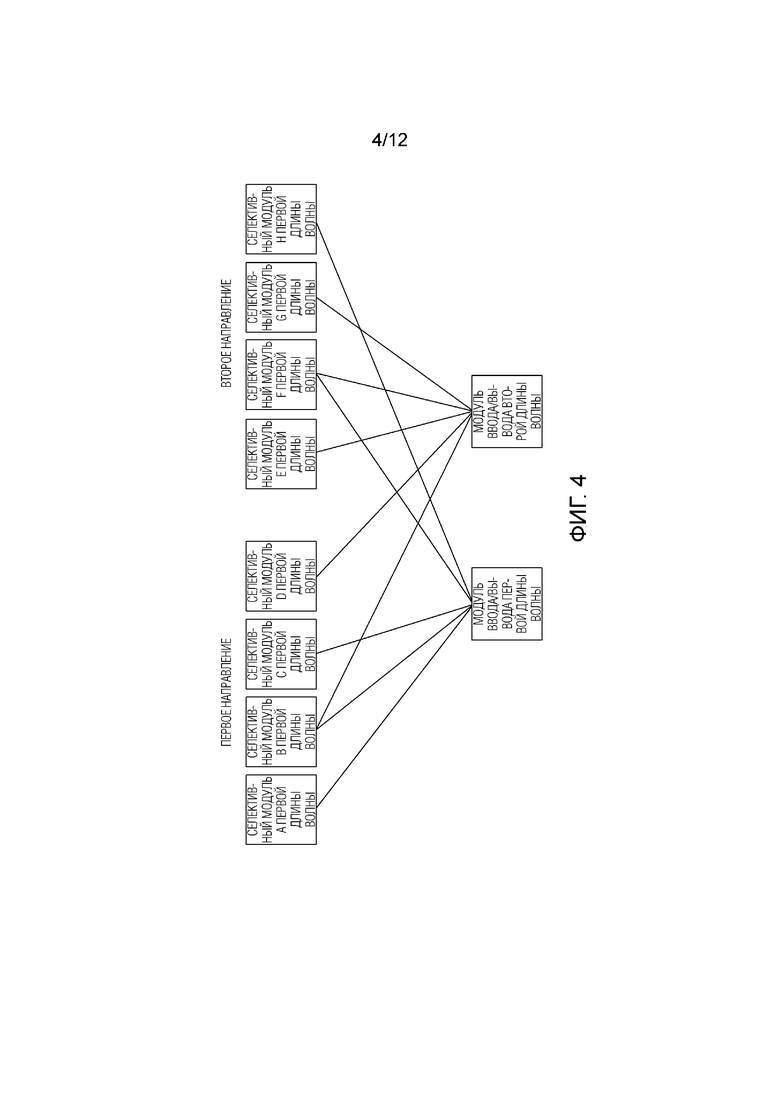

[0037] Фиг. 4 представляет собой схематическое представление третьего варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода в соответствии с вариантом осуществления этой заявки;

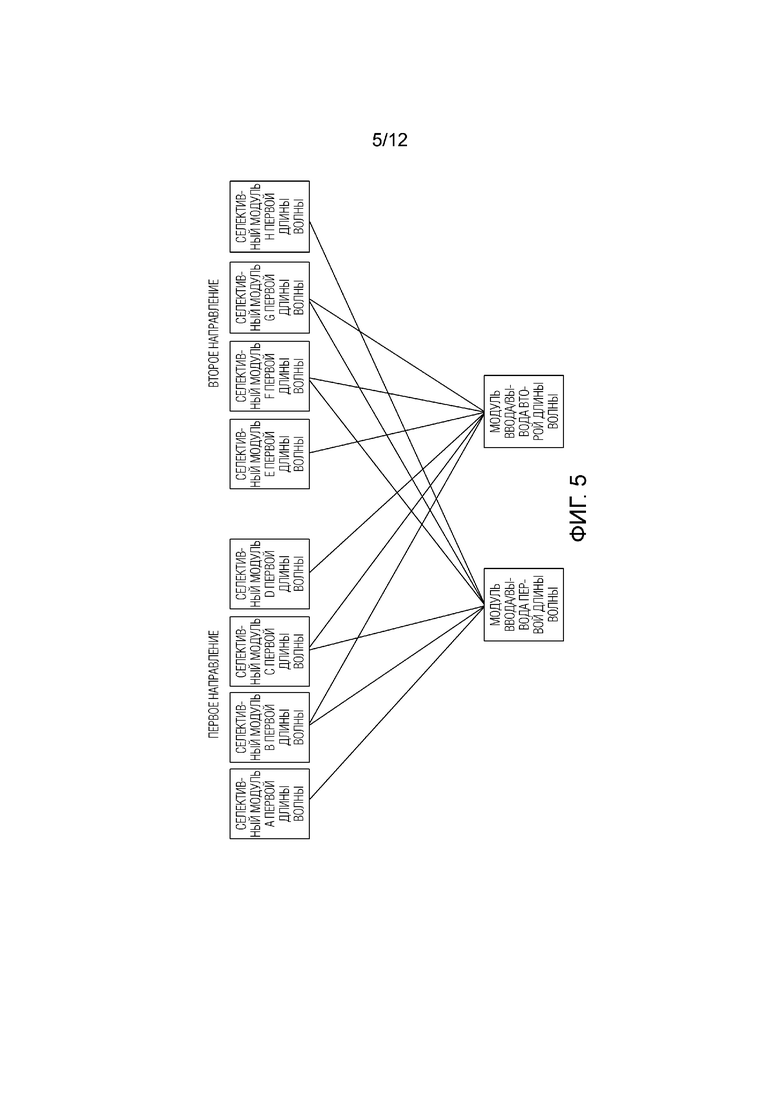

[0038] Фиг. 5 представляет собой схематическое представление четвертого варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода в соответствии с вариантом осуществления этой заявки;

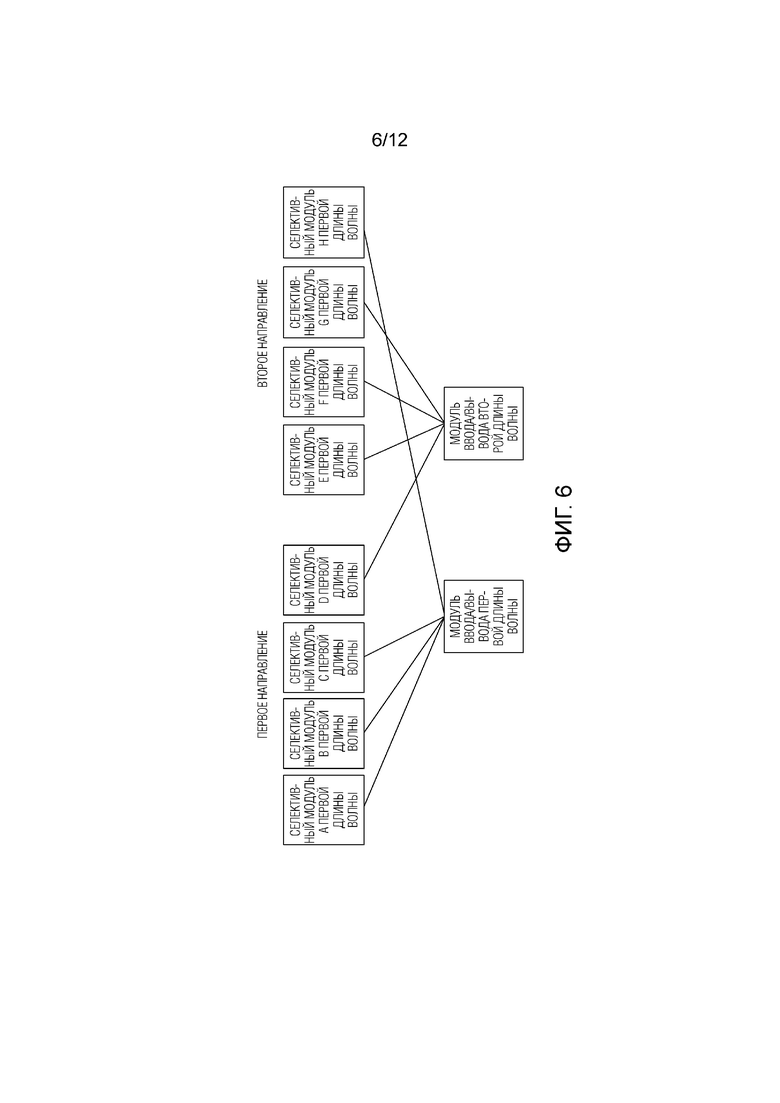

[0039] Фиг. 6 представляет собой схематическое представление пятого варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода согласно варианту осуществления этой заявки;

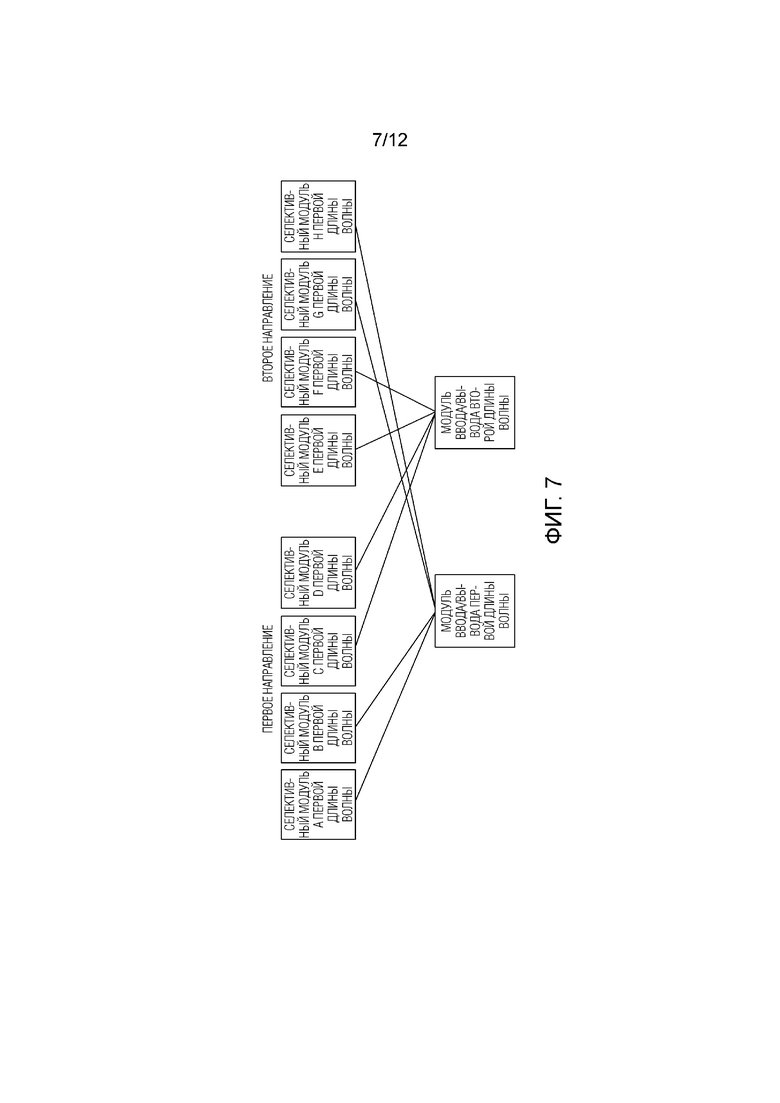

[0040] Фиг. 7 представляет собой схематическое представление шестого варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода в соответствии с вариантом осуществления этой заявки;

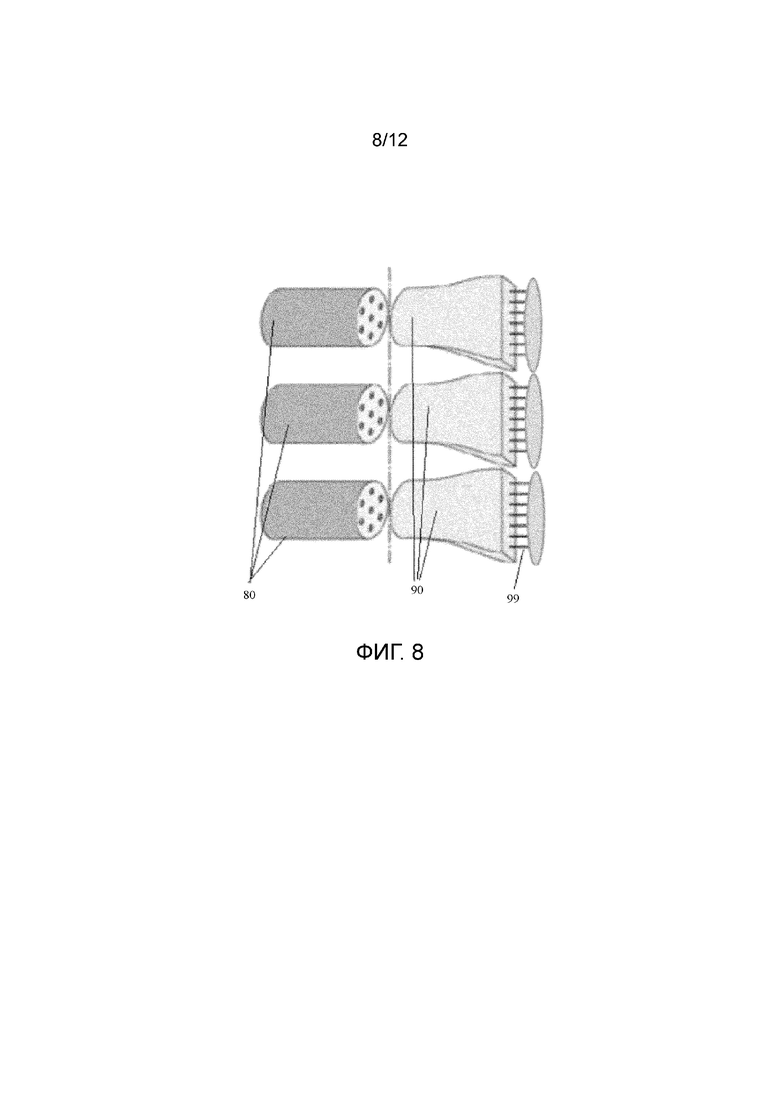

[0041] Фиг. 8 представляет собой схематическую диаграмму связи между демультиплексором и оптическим волокном мультиплексирования c пространственным разделением согласно варианту осуществления этой заявки;

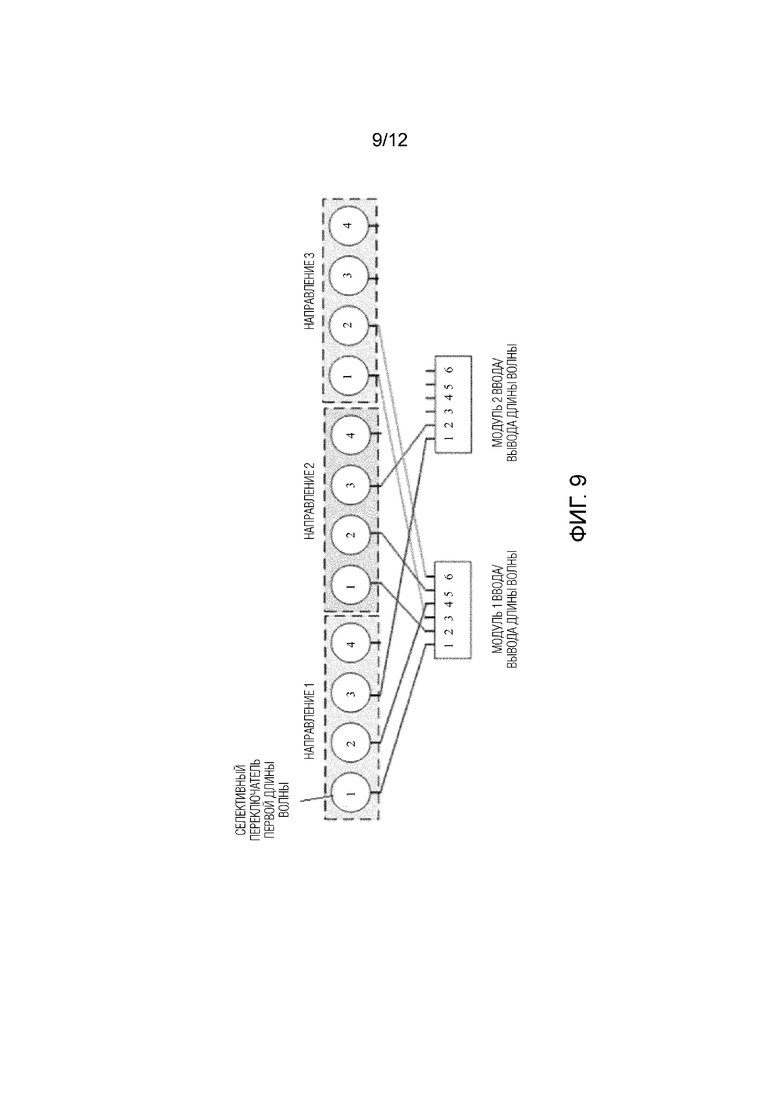

[0042] Фиг. 9 представляет собой схематическое изображение варианта осуществления для определения направления, соответствующего третьему порту;

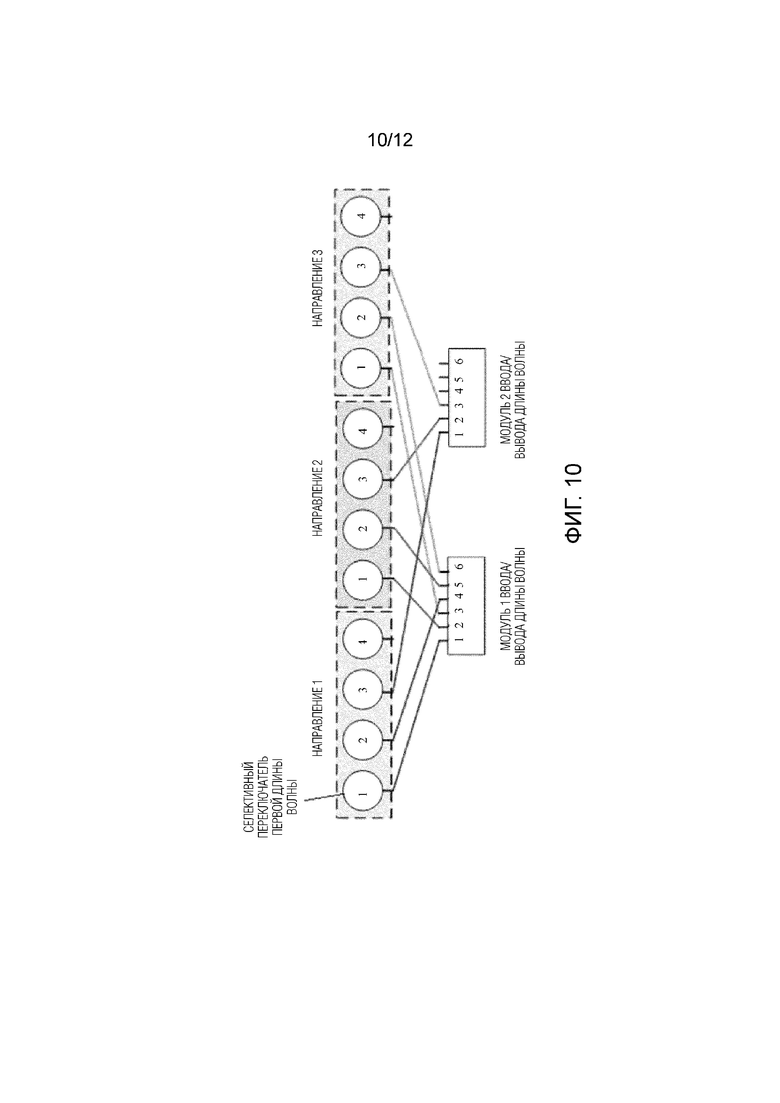

[0043] Фиг. 10 представляет собой блок-схему варианта осуществления для определения селективного переключателя первой длины волны, соответствующего третьему порту;
[0044] Фиг. 11 представляет собой схематическое представление первого варианта осуществления системы связи в соответствии с вариантом осуществления этой заявки;
[0045] Фиг. 12 представляет собой блок-схему второго варианта осуществления системы связи в соответствии с вариантом осуществления этой заявки; и

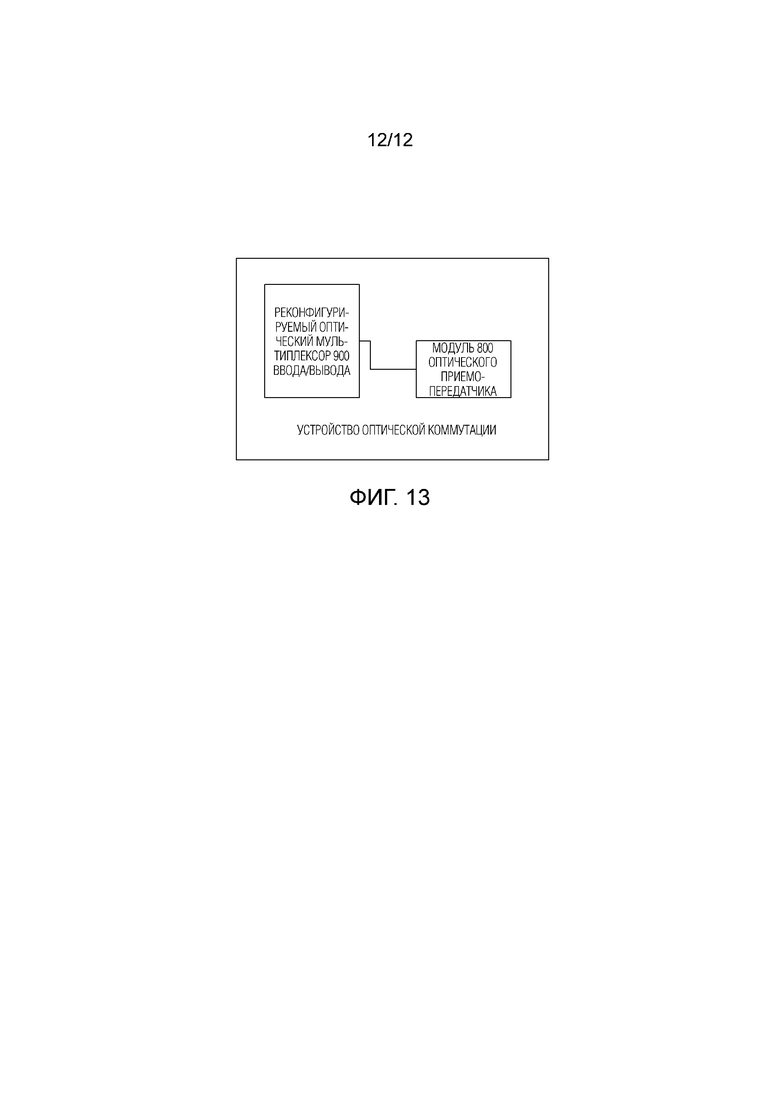

[0046] Фиг. 13 представляет собой схематическое представление структуры устройства оптической коммутации согласно варианту осуществления этой заявки.
Описание вариантов осуществления
[0047] Варианты осуществления настоящей заявки обеспечивают реконфигурируемый оптический мультиплексор ввода/вывода для повышения производительности модуля ввода/вывода длины волны.
[0048] Во-первых, архитектура реконфигурируемого оптического мультиплексора ввода/вывода описана со ссылкой на фиг. 1. Реконфигурируемый оптический мультиплексор ввода/вывода включает в себя 1*K селективный переключатель длины волны (Wavelength Selective Switch, WSS) на стороне линии и модуль ввода/вывода длины волны на стороне клиента, где модуль ввода/вывода длины волны подключен к селективному переключателю первой длины волны. На фиг. 1, модуль ввода/вывода длины волны представляет собой M*N селективный переключатель длины волны, сконфигурированный для загрузки или выгрузки сигналов, где каждый из 1, K, M и N указывает количество портов.
[0049] Во время загрузки сигнала на основе модуля ввода/вывода длины волны селективный переключатель длины волны сначала принимает сигнал со стороны линии, а затем передает полученный сигнал в модуль ввода/вывода длины волны. Наконец, модуль ввода/вывода длины волны выводит сигнал от селективного переключателя длины волны на сторону клиента для завершения загрузки сигнала.
[0050] Во время загрузки сигнала на основе модуля ввода/вывода длины волны модуль ввода/вывода длины волны передает сигнал со стороны клиента на селективный переключатель длины волны, а затем селективный переключатель длины волны передает сигнал от модуля ввода/вывода длины волны на сторону линии, чтобы завершить загрузку сигнала.
[0051] Как можно узнать из фиг. 1, селективный переключатель длины волны соответствует первому направлению, второму направлению и третьему направлению, и любой модуль ввода/вывода длины волны подключен к селективному переключателю длины волны в любом направлении. Можно понять, что если количество селективных переключателей длины волны больше, модуль ввода/вывода длины волны должен быть подключен к большему количеству селективных переключателей длины волны, и это в конечном итоге делает количество портов модуля ввода/вывода длины волны чрезмерно большим и увеличивает вносимые потери, объем и стоимость модуля ввода/вывода длины волны. Следовательно, варианты осуществления настоящей заявки обеспечивают реконфигурируемый оптический мультиплексор ввода/вывода, где реконфигурируемый оптический мультиплексор ввода/вывода может уменьшить вносимые потери, объем и стоимость модуля ввода/вывода длины волны.
[0052] Реконфигурируемый оптический мультиплексор ввода/вывода в вариантах осуществления этой заявки далее описывается со ссылкой на фиг. 2. Как показано на фиг. 2, вариант осуществления настоящей заявки обеспечивает вариант осуществления реконфигурируемого оптического мультиплексора ввода/вывода, включающего оптические волокна 30, X селективных переключателей 10 первой длины волны на стороне линии и Y модулей ввода/вывода длины волны на стороне клиента, где X переключателей 10 первой длины волны соответствуют направлениям W, и X, и W являются целыми числами, большими 1, и Y является положительным целым числом.
[0053] Следует отметить, что при предварительном условии, что X является целым числом, большим 1, и что Y является положительным целым числом, ни количество X селективных переключателей 10 первой длины волны, ни количество Y модулей ввода/вывода длины волны специально не ограничены в этом варианте настоящей заявки. Как количество X селективных переключателей 10 первой длины волны, так и количество Y модулей ввода/вывода длины волны можно регулировать на основе фактической потребности.
[0054] Например, масштаб селективного переключателя 10 первой длины волны может быть 1*K, что, в частности, означает, что один первый порт 40 расположен на первой стороне селективного переключателя 10 первой длины волны, и что K вторых портов 50 расположены на второй стороне селективного переключателя 10 первой длины волны, где K - целое число больше 1.
[0055] Может существовать множество вариантов выбора значений для K. Кроме того, значения K, соответствующие любым двум из X селективных переключателей 10 первой длины волны, могут быть одинаковыми или разными.
[0056] Например, реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 2 используется в качестве примера. Реконфигурируемый оптический мультиплексор ввода/вывода включает в себя 12 селективных переключателей 10 первой длины волны, и каждый селективный переключатель 10 первой длины волны включает в себя один первый порт 40 и 10 вторых портов 50.
[0057] Первый порт 40 может быть подключен к другому реконфигурируемому оптическому мультиплексору ввода/вывода на одноранговой стороне с использованием оптического волокна 30. Существует множество способов подключения. В этом варианте осуществления настоящей заявки способы соединения не ограничены. Исходя из этого, первый порт 40 может вводить или выводить сигнал мультиплексирования с разделением по длине волны с использованием оптического волокна 30.
[0058] Следует отметить, что сигнал мультиплексирования с разделением по длине волны может быть комбинированным сигналом множества длин волн. Селективный переключатель 10 первой длины волны 1*K может случайным образом комбинировать множество длин волн сигнала мультиплексирования с разделением по длине волны в первом порте 40, а затем выводить объединенный сигнал на любой из K вторых портов 50; или может случайным образом комбинировать длины волн сигналов в K вторых портов 50, а затем выводить объединенный сигнал на первый порт 40.
[0059] Например, модуль 20 ввода/вывода первой длины волны может быть M*N селективным переключателем длины волны, где M*N указывает, что M третьих портов 60 расположены на первой стороне модуля 20 ввода/вывода первой длины волны, N четвертых портов 70 расположены на второй стороне модуля 20 ввода/вывода первой длины волны, N четвертых портов 70 сконфигурированы для загрузки или выгрузки сигналов, M и N являются положительными целыми числами, большими 1, и модуль 20 ввода/вывода первой длины волны является одним из модулей ввода/вывода длины волны Y.
[0060] Может быть множество вариантов выбора значений как для M, так и для N. Значения не ограничены в этом варианте осуществления этой заявки. Кроме того, когда Y больше 1, значения M, соответствующие любым двум модулям ввода/вывода длины волны Y, могут быть одинаковыми или разными, а значения N, соответствующие любым двум модулям ввода/вывода длины волны Y, могут быть разными. одинаковые или разные. Кроме того, количество Y модулей ввода/вывода длины волны может быть скорректировано на основе фактического требования.
[0061] Например, реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 2 используется в качестве примера. Реконфигурируемый оптический мультиплексор ввода/вывода включает в себя четыре модуля ввода/вывода длины волны, и каждый модуль ввода/вывода длины волны включает в себя шесть третьих портов 60.
[0062] В этом варианте осуществления настоящей заявки модуль ввода/вывода длины волны выполнен с возможностью выгрузки или загрузки сигналов. Во время выгрузки сигнала на основе модуля ввода/вывода длины волны модуль ввода/вывода длины волны случайным образом комбинирует длины волн одноволновых сигналов, поступающих через N четвертых портов 70, и выводит комбинированные сигналы длины волны на M третьих портов 60. Во время загрузки сигнала на основе модуля ввода/вывода длины волны модуль ввода/вывода длины волны преобразует комбинированные сигналы длины волны, принятые M третьими портами 60, во множество сигналов одной длины волны и выводит множество сигналов одной длины волны в N четвертый порт 70.
[0063] Следует отметить, что, поскольку первый модуль 20 ввода/вывода длины волны является селективным переключателем длины волны M*N, селективный переключатель длины волны M*N может быть блокирующим селективным переключателем длины волны или может быть неблокирующим селективным переключателем длины волны.
[0064] Поскольку селективный переключатель длины волны M*N является блокирующим селективным переключателем длины волны, селективный переключатель длины волны M*N не может одновременно загружать сигналы с одной и той же длиной волны или одновременно выгружать сигналы с одной и той же длиной волны. Поскольку селективный переключатель длины волны M*N является неблокирующим селективным переключателем длины волны, селективный переключатель длины волны M*N может одновременно загружать сигналы одной длины волны, а также может одновременно выгружать сигналы одной длины волны.
[0065] В этом варианте осуществления настоящей заявки направления являются относительными и конкретно определяются относительными положениями двух реконфигурируемых оптических мультиплексоров ввода/вывода. Например, предполагается, что реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 2 является первым реконфигурируемым оптическим мультиплексором ввода/вывода, и что первый реконфигурируемый оптический мультиплексор ввода/вывода соединен со вторым реконфигурируемым оптическим мультиплексором ввода/вывода и третьим реконфигурируемым оптическим мультиплексором ввода/вывода соответственно. В этом случае относительно первого реконфигурируемого оптического мультиплексора ввода/вывода второй реконфигурируемый оптический мультиплексор ввода/вывода может соответствовать первому направлению, а третий реконфигурируемый оптический мультиплексор ввода/вывода может соответствовать второму направлению.
[0066] Как можно понять из приведенного выше описания, то, что X селективных переключателей 10 для первой длины волны соответствуют направлениям W, означает, что X селективных переключателей 10 для первой длины волны подключены к реконфигурируемым оптическим мультиплексорам ввода/вывода в направлениях W соответственно с использованием оптических волокон 30.
[0067] Поскольку W больше 1, направления W могут включать в себя первое направление и второе направление. Кроме того, по мере увеличения W направления W могут дополнительно включать в себя другие направления. Например, в реконфигурируемом оптическом мультиплексоре ввода/вывода, показанном на фиг. 2, направления W дополнительно включают в себя третье направление.
[0068] Первое направление соответствует P селективным переключателям 10 первой длины волны среди X селективных переключателей 10 первой длины волны. Соответственно можно также сказать, что первое направление включает в себя P измерений, где P - целое число, большее 1. Исходя из этого, селективные переключатели 10 первой длины волны Р подключены к реконфигурируемому оптическому мультиплексору ввода/вывода в первом направлении с использованием оптических волокон 30.
[0069] Второе направление соответствует Q селективным переключателям 10 первой длины волны среди X селективных переключателей 10 первой длины волны. Соответственно, можно также сказать, что второе направление включает в себя Q измерений, где Q - целое положительное число, и Q может быть таким же или отличным от P, при условии, что гарантируется, что P+Q меньше или равно X. На основании этого Q селективных переключателей 10 первой длины волны подключаются к реконфигурируемому оптическому мультиплексору ввода/вывода во втором направлении с использованием оптических волокон 30.
[0070] Как один из Y модулей ввода/вывода длины волны, модуль 20 ввода/вывода первой длины волны соединен с A из P селективных переключателей 10 первой длины волны с использованием оптических волокон 30 и подключен к B из Q селективных переключателей 10 первой длины волны с помощью оптических волокон 30, где А - целое положительное число, меньшее, чем Р, а В - целое положительное число, меньшее или равное Q.
[0071] Например, один первый порт 40 расположен на первой стороне селективного переключателя 10 первой длины волны, К вторых портов 50 расположены на второй стороне селективного переключателя 10 первой длины волны, М третьих портов 60 расположены на первой стороне модуля 20 ввода/вывода первой длины волны и N четвертых портов 70 расположены на второй стороне модуля 20 ввода/вывода первой длины волны. В этом случае третьи порты 60 в модуле 20 ввода/вывода первой длины волны могут быть соединены со вторыми портами 50 селективных переключателей 10 первой длины волны, из P селективных переключателей 10 первой длины волны, с использованием оптических волокон 30, и соединены со вторыми портами 50 B селективных переключателей первой длины волны среди Q селективных переключателей 10 первой длины волны с использованием оптических волокон 30.
[0072] Можно понять, что когда Q больше 1, для дальнейшего уменьшения количества селективных переключателей 10 первой длины волны, подключенных к модулю 20 ввода/вывода первой длины волны, B может быть установлено меньше, чем Q.
[0073] На основании вышеприведенного описания модуль 20 ввода/вывода первой длины волны может загружать сигналы из или выгружать сигналы в A из P селективных переключателей 10 первой длины волны или может загружать сигналы из или выгружать сигналы в B из Q селективных переключателей 10 первой длины волны.
[0074] Следует отметить, что для обеспечения того, чтобы селективные переключатели 10 первой длины волны, соответствующие первому направлению, и селективные переключатели 10 первой длины волны, соответствующие второму направлению, могли выполнять переключение длины волны, P селективных переключателей 10 первой длины волны, соответствующих первому направлению, могут быть подключены к Q селективным переключателям 10 первой длины волны, соответствующим второму направлению. В частности, вторые порты 50 P селективных переключателей 10 первой длины волны могут быть соединены со вторыми портами 50 Q селективных переключателей 10 первой длины волны с использованием оптических волокон 30. Способ соединения является относительно зрелой технологией. Поэтому детали не описываются здесь снова.
[0075] Со ссылкой на фиг. 2, нижеследующее дополнительно описывает взаимосвязь соединения между Y модулями ввода/вывода длины волны и X селективными модулями длины волны.
[0076] Реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 2 используется в качестве примера. Направления W включают в себя первое направление, второе направление и третье направление. Каждое направление соответствует четырем селективным переключателям 10 первой длины волны, то есть в каждом направлении имеется четыре измерения. На фиг. 2, реконфигурируемый оптический мультиплексор ввода/вывода дополнительно включает в себя четыре модуля ввода/вывода длины волны. Модуль 20 ввода/вывода первой длины волны используется в качестве примера. Модуль 20 ввода/вывода первой длины волны соединен с двумя селективными переключателями 10 первой длины волны, пронумерованными 1 и 2, среди четырех селективных переключателей 10 первой длины волны, соответствующих первому направлению. Модуль 20 ввода/вывода первой длины волны соединен с двумя селективными переключателями 10 первой длины волны, пронумерованными 5 и 6, среди четырех селективных переключателей 10 первой длины волны, соответствующих второму направлению. Модуль 20 ввода/вывода первой длины волны соединен с двумя селективными переключателями 10 первой длины волны, пронумерованными 9 и 10, среди четырех селективных переключателей 10 первой длины волны, соответствующих третьему направлению. Кроме того, в качестве примера используется первый селективный переключатель 10 длины волны, пронумерованный 1, среди четырех селективных переключателей 10 первой длины волны, соответствующих первому направлению. Вторые порты 50 селективного переключателя 10 первой длины волны, пронумерованные 1, соединены со вторыми портами 50 восьми селективных переключателей 10 первой длины волны, соответствующих второму направлению и третьему направлению, соответственно, с использованием оптических волокон 30 для реализации переключения по длине волны между селективными переключателями 10 первой длины волны в разных направлениях.
[0077] В реконфигурируемом оптическом мультиплексоре ввода/вывода, показанном на фиг. 1, каждый модуль ввода/вывода длины волны подключен к любому селективному переключателю 10 первой длины волны в любом направлении.
[0078] Следовательно, в реконфигурируемом оптическом мультиплексоре ввода/вывода, показанном на фиг. 2, для каждого модуля ввода/вывода длины волны требуется только шесть третьих портов 60, а для каждого переключателя 10 первой длины волны требуется только 10 вторых портов 50, в то время как в реконфигурируемом оптическом мультиплексоре ввода/вывода, показанном на фиг. 1, для каждого модуля ввода/вывода длины волны требуется восемь третьих портов 60, а для каждого переключателя 10 первой длины волны требуется 12 вторых портов 50.
[0079] Как можно понять из вышеприведенного описания, в этом варианте осуществления этой заявки, поскольку А меньше, чем Р, модуль ввода/вывода 20 первой длины волны подключен только к части селективных переключателей 10 первой длины волны, соответствующих первому направлению. Следовательно, количество портов модуля 20 ввода/вывода первой длины волны может быть уменьшено, и масштаб модуля 20 ввода/вывода первой длины волны может быть уменьшен. Таким образом, производительность модуля 20 ввода/вывода первой длины волны улучшается, а объем и стоимость модуля 20 ввода/вывода первой длины волны уменьшаются. Улучшение производительности модуля 20 ввода/вывода первой длины волны может включать: снижение вносимых потерь модуля 20 ввода/вывода первой длины волны, улучшение характеристик фильтрации модуля 20 ввода/вывода первой длины волны и уменьшение перекрестных помех модуля ввода/вывода первой длины волны.
[0080] Можно понять, что для других направлений среди направлений Y, поскольку модуль 20 ввода/вывода первой длины волны также подключен только к части селективных переключателей 10 первой длины волны, производительность модуля 20 ввода/вывода первой длины волны может быть дополнительно улучшена, а объем и стоимость модуля 20 ввода/вывода первой длины волны может быть уменьшена.
[0081] Кроме того, для одного селективного переключателя 10 первой длины волны количество модулей ввода/вывода длины волны, подключенных к селективному переключателю 10 первой длины волны, также может быть уменьшено. Таким образом, в этом варианте осуществления настоящей заявки рабочие характеристики селективного переключателя 10 первой длины волны также могут быть улучшены, а объем и стоимость селективного переключателя 10 первой длины волны могут быть уменьшены.
[0082] Кроме того, поскольку количество селективных переключателей 10 первой длины волны, подключенных к модулю 20 ввода/вывода первой длины волны, уменьшается, количество оптических волокон 30 в реконфигурируемом мультиплексоре оптического ввода/вывода также может быть уменьшено.
[0083] Следует отметить, что реконфигурируемый оптический мультиплексор ввода/вывода в этом варианте осуществления настоящей заявки особенно применим к сценарию, в котором направление включает в себя больше измерений. В сценарии, в котором направление включает в себя больше измерений, можно лучше гарантировать, что масштаб порта модуля ввода/вывода длины волны не будет чрезмерно большим.
[0084] Количество P селективных переключателей 10 первой длины волны, соответствующих первому направлению, и количество Q селективных переключателей 10 первой длины волны, соответствующих второму направлению, конкретно не ограничены в предшествующем варианте осуществления. Когда P изменяется, среди P селективных переключателей 10 первой длины волны количество A селективных переключателей 10 первой длины волны, подключенных к модулю 20 ввода/вывода первой длины волны, может соответственно измениться. Когда Q изменяется, среди Q селективных переключателей 10 первой длины волны, количество B селективных переключателей 10 первой длины волны, подключенных к модулю 20 ввода/вывода первой длины волны, также может соответственно изменяться. Далее описывается взаимосвязь между величинами A и B на основе относительных значений P и Q.
[0085] На основе вышеизложенного варианта осуществления в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, P равно Q, а A равно B.
[0086] Например, как показано на фиг. 2, каждое из первого направления и второго направления соответствует четырем селективным переключателям 10 первой длины волны. Модуль 20 ввода/вывода первой длины волны соединен с двумя селективными переключателями 10 первой длины волны, пронумерованными 1 и 2, среди четырех селективных переключателей 10 первой длины волны, соответствующих первому направлению. Модуль 20 ввода/вывода первой длины волны дополнительно соединен с двумя селективными переключателями 10 первой длины волны, пронумерованными 5 и 6, среди четырех селективных переключателей 10 первой длины волны, соответствующих второму направлению, то есть A равно B.
[0087] Поскольку А равно В, в модуле 20 ввода/вывода первой длины волны количество третьих портов 60, сконфигурированных для подключения к селективным переключателям 10 первой длины волны, соответствующим первому направлению, равно количеству третьих портов 60, сконфигурированных для подключения к селективным переключателям 10 первой длины волны, соответствующим второму направлению. Следовательно, гарантируется, что третьи порты 60 модуля 20 ввода/вывода первой длины волны равномерно распределены в первом направлении и во втором направлении.
[0088] В другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, P больше Q, а A больше или равно B.
[0089] Можно понять, что поскольку P больше, чем Q, это указывает на то, что количество комбинаций длин волн сигналов из первого направления больше, чем количество комбинаций длин волн сигналов из второго направления. Следовательно, A может быть больше, чем B, так что сигналы с большим количеством комбинаций длин волн принимаются от P селективных переключателей 10 первой длины волны, соответствующих первому направлению. Однако, поскольку между Р и Q нет большой разницы, в качестве альтернативы А может быть установлено равным В.
[0090] Например, исходя из допущения, что первое направление соответствует четырем селективным переключателям 10 первой длины волны, а второе направление соответствует шести селективным переключателям 10 первой длины волны, модуль 20 ввода/вывода первой длины волны может быть подключен к двум из четырех селективных переключателей 10 первой длины волны, соответствующих первому направлению, и также может быть подключен к трем из шести селективных переключателей 10 первой длины волны, соответствующих второму направлению. Исходя из предположения, что первое направление соответствует четырем селективным переключателям 10 первой длины волны, а второе направление соответствует пяти селективным переключателям 10 первой длины волны, модуль 20 ввода/вывода первой длины волны может быть подключен к двум из четырех селективных переключателей 10 первой длины волны, соответствующих первому направлению, и также может быть подключен к двум из пяти селективных переключателей 10 первой длины волны, соответствующих второму направлению.
[0091] Поскольку A равно или больше B, в модуле 20 ввода/вывода первой длины волны количество третьих портов 60, сконфигурированных для подключения к селективным переключателям 10 первой длины волны, соответствующим первому направлению, равно или превышает количество третьих портов 60 сконфигурированных для подключения к селективным переключателям 10 первой длины волны, соответствующим второму направлению. Следовательно, количество третьих портов 60, выделенных в каждом направлении в модуле 20 ввода/вывода первой длины волны, остается неизменным или увеличивается с увеличением измерений в направлении.
[0092] В вышеприведенных реализациях модуль 20 ввода/вывода первой длины волны подключен только к части P селективных переключателей 10 первой длины волны, и, исходя из этого, каждый из Y модулей ввода/вывода длины волны подключен только к части из P переключателей 10 первой длины волны. В этом случае, в первом направлении, селективный переключатель 10 первой длины волны, возможно, не подключен ни к одному из модулей ввода/вывода длины волны, и это означает, что Y модулей ввода/вывода длины волны не могут принимать сигнал ни от одного из P селективных переключателей первой длины волны 10.
[0093] Например, фиг. 3 представляет собой схематическое представление второго варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода согласно варианту осуществления этой заявки. Реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 3 включает в себя модуль ввода/вывода первой длины волны и модуль ввода/вывода второй длины волны, и каждое из первого направления и второго направления соответствует четырем селективным переключателям первой длины волны.
[0094] В качестве примера используется первое направление. Первое направление соответствует селективному переключателю А первой длины волны, селективному переключателю В первой длины волны, селективному переключателю С первой длины волны и селективному переключателю D первой длины волны. Модуль ввода/вывода первой длины волны подключен к селективному переключателю А первой длины волны и селективному переключателю B первой длины волны соответственно среди четырех селективных переключателей первой длины волны, соответствующих первому направлению. Модуль ввода/вывода второй длины волны подключен только к селективному переключателю первой длины волны B среди четырех селективных переключателей первой длины волны, соответствующих первому направлению. В этом случае селективный переключатель C первой длины волны и селективный переключатель D первой длины волны из четырех селективных переключателей первой длины волны, соответствующих первому направлению, не подключены ни к модулю ввода/вывода первой длины волны, ни к модулю ввода/вывода второй длины волны. Следовательно, ни модуль ввода/вывода первой длины волны, ни модуль ввода/вывода второй длины волны не могут принимать сигналы от селективного переключателя С первой длины волны и селективного переключателя D первой длины волны.
[0095] Аналогично, как показано на фиг. 3, для второго направления ни модуль ввода/вывода первой длины волны, ни модуль ввода/вывода второй длины волны не могут принимать сигналы от соответствующего селективного переключателя первой длины волны G и соответствующего селективного переключателя первой длины волны H.
[0096] Таким образом, на основе вышеизложенного варианта осуществления в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, Y больше 1, и любой из P селективных переключателей первой длины волны подключен по меньшей мере к одному из Y модулей ввода/вывода длины волны с использованием оптического волокна.
[0097] Можно понять, что, поскольку каждый из P селективных переключателей первой длины волны подключен к модулю ввода/вывода длины волны, гарантируется, что Y модулей ввода/вывода длины волны могут принимать сигналы от любого из P селективных переключателей первой длины волны, соответствующих первому направлению.
[0098] Аналогичным образом, на основании предыдущего варианта осуществления, в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, Q больше 1, Y больше 1, и любой из Q селективных переключателей первой длины волны является подключенным по меньшей мере к одному из Y модулей ввода/вывода длины волны с помощью оптоволокна.
[0099] Можно понять, что, поскольку каждый из Q селективных переключателей первой длины волны подключен к модулю ввода/вывода длины волны, гарантируется, что Y модулей ввода/вывода длины волны могут принимать сигналы от любого из Q селективных переключателей первой длины волны, соответствующих второму направлению.
[00100] Далее подробно описывается вариант осуществления со ссылкой на фиг. 4. Фиг. 4 представляет собой схематическое представление третьего варианта осуществления реконфигурируемого оптического мультиплексора ввода/вывода согласно варианту осуществления этой заявки. Реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 4 включает в себя модуль ввода/вывода первой длины волны и модуль ввода/вывода второй длины волны, и каждое из первого направления и второго направления соответствует четырем селективным переключателям первой длины волны. Селективный переключатель A первой длины волны, селективный переключатель B первой длины волны и селективный переключатель C первой длины волны, соответствующие первому направлению, соответственно подключены к модулю ввода/вывода первой длины волны, и селективный переключатель B первой длины волны и селективный переключатель D первой длины волны, соответствующие первому направлению, соответственно подключены к модулю ввода/вывода второй длины волны. Следовательно, гарантируется, что в реконфигурируемом оптическом мультиплексоре ввода/вывода модуль ввода/вывода первой длины волны и модуль ввода/вывода второй длины волны могут принимать сигналы от любого селективного переключателя первой длины волны в первом направлении.
[00101] Аналогично, селективный переключатель E первой длины волны, первый селективный переключатель F длины волны и первый селективный переключатель G длины волны, соответствующие второму направлению, соответственно подключены к модулю ввода/вывода второй длины волны, и селективный переключатель F первой длины волны и селективный переключатель H первой длины волны, соответствующий второму направлению, соответственно подключен к первому модулю ввода/вывода длины волны. Следовательно, гарантируется, что в реконфигурируемом оптическом мультиплексоре ввода/вывода модуль ввода/вывода первой длины волны и модуль ввода/вывода второй длины волны также могут принимать сигналы от любого селективного переключателя первой длины волны во втором направлении.
[00102] В предшествующем варианте осуществления реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 4 используется в качестве примера. Модуль ввода/вывода первой длины волны соединен с тремя из четырех селективных переключателей первой длины волны, соответствующих первому направлению. Модуль ввода/вывода второй длины волны соединен с двумя из четырех селективных переключателей первой длины волны, соответствующих первому направлению. Другими словами, три третьих порта в модуле ввода/вывода первой длины волны выделяются для первого направления, а два третьих порта в модуле ввода/вывода второй длины волны выделяются для первого направления. Следовательно, можно узнать, что третьи порты модуля ввода/вывода первой длины волны и третьи порты модуля ввода/вывода второй длины волны распределены в первом направлении неравномерно.
[00103] Для обеспечения равномерного распределения третьих портов, на основании вышеприведенного варианта осуществления, в другом варианте реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, Y модулей ввода/вывода длины волны дополнительно включают в себя модуль ввода/вывода второй длины волны; и
среди Р селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода второй длины волны.
[00104] Поскольку среди P селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода второй длины волны, реконфигурируемый оптический мультиплексор ввода/вывода может быть показан на фиг. 5. Модуль ввода/вывода первой длины волны подключен к трем из четырех селективных переключателей первой длины волны, соответствующих первому направлению, а модуль ввода/вывода второй длины волны также подключен к трем из четырех селективных переключателей первой длины волны, соответствующих первому направлению. Следовательно, гарантируется, что третьи порты модуля ввода/вывода первой длины волны и третьи порты модуля ввода/вывода второй длины волны равномерно распределены в первом направлении.
[00105] Реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 4 до сих пор используется в качестве примера. Для первого направления селективный переключатель A первой длины волны, селективный переключатель C первой длины волны и селективный переключатель D первой длины волны подключены только к одному модулю ввода/вывода длины волны (модулю ввода/вывода первой длины волны или модулю ввода/вывода второй длины волны). Однако селективный переключатель B первой длины волны подключен как к модулю ввода/вывода первой длины волны, так и к модулю ввода/вывода второй длины волны. Следовательно, можно узнать, что третьи порты также неравномерно распределены на селективных переключателях первой длины волны, соответствующих первому направлению.
[00106] Для обеспечения равномерного распределения третьих портов, на основе вышеизложенного варианта осуществления, в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, количество модулей ввода/вывода длины волны, подключенных к каждому из P селективных переключателей первой длины волны, одинаково.
[00107] Поскольку количество модулей ввода/вывода длины волны, подключенных к каждому из P селективных переключателей первой длины волны, одинаково, реконфигурируемый оптический мультиплексор ввода/вывода может быть показан на фиг. 6. Любой из четырех селективных переключателей первой длины волны, соответствующих первому направлению, соединен с одним модулем ввода/вывода длины волны (модулем ввода/вывода первой длины волны или модулем ввода/вывода второй длины волны). Следовательно, гарантируется, что третьи порты равномерно распределены на селективных переключателях первой длины волны, соответствующих первому направлению.
[00108] Поскольку среди P селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода второй длины волны, и количество переключателей первой длины волны, подключенных к каждому из P селективных переключателей первой длины волны, одинаково, архитектура реконфигурируемого оптического мультиплексора ввода/вывода может быть показана на фиг. 7. Селективный переключатель А первой длины волны и селективный переключатель В первой длины волны, соответствующие первому направлению, соответственно соединены с модулем ввода/вывода первой длины волны. Селективный переключатель C первой длины волны и селективный переключатель D первой длины волны, соответствующие первому направлению, соответственно подключены к модулю ввода/вывода второй длины волны. Таким образом, реконфигурируемый оптический мультиплексор ввода/вывода может обеспечить равномерное распределение третьих портов с различных точек зрения.
[00109] Аналогичным образом, на основе предшествующего варианта осуществления, в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, Y модулей ввода/вывода длины волны дополнительно включают в себя модуль ввода/вывода третьей длины волны; и
среди Q селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода третьей длины волны.
[00110] На основе вышеизложенного варианта осуществления в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, количество модулей ввода/вывода длины волны, подключенных к каждому из Q селективных переключателей первой длины волны, является одинаковым.
[00111] Следует отметить, что взаимосвязь соединения между Q селективными переключателями первой длины волны, соответствующими второму направлению, и модулем ввода/вывода первой длины волны и модулем ввода/вывода второй длины волны можно понять со ссылкой на соответствующее описание взаимосвязи между P селективными переключателями первой длины волны и модулем ввода/вывода первой длины волны и модулем ввода/вывода второй длины волны в вышеприведенном варианте осуществления. Подробности здесь повторно не приводятся.
[00112] Как можно понять из приведенного выше описания, первый порт может быть соединен с другим реконфигурируемым оптическим мультиплексором ввода/вывода на одноранговой стороне множеством способов с использованием оптического волокна. Ниже описаны два способа подключения.
[00113] На основе вышеизложенного варианта осуществления в другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, каждый первый порт Р селективных переключателей первой длины волны, подключен к одному одножильному одномодовому оптическому волокну, т.е. Р селективных переключателей первой длины волны соответственно подключены к другому реконфигурируемому оптическому мультиплексору ввода/вывода на одноранговом конце с помощью P одножильных одномодовых оптических волокон. Таким образом, P селективных переключателей первой длины волны выполняют передачу сигнала мультиплексирования с разделением по длине волны с другим реконфигурируемым оптическим мультиплексором ввода/вывода на одноранговом конце с использованием P одножильных одномодовых оптических волокон.
[00114] Например, каждый первый порт Q селективных переключателей первой длины волны может быть также подключен к одному одножильному одномодовому оптическому волокну, то есть Q селективных переключателей первой длины волны соответственно подключены к другому реконфигурируемому оптическому мультиплексору ввода/вывода на одноранговый конец с Q использованием одножильных одномодовых оптических волокон.
[00115] На основании вышеприведенного варианта осуществления, фиг. 8 представляет собой схематическую диаграмму связи между демультиплексором и оптическим волокном мультиплексирования c пространственным разделением согласно варианту осуществления этой заявки. В другом варианте осуществления реконфигурируемого оптического мультиплексора ввода/вывода, предусмотренного в этом варианте осуществления данной заявки, P селективных переключателей первой длины волны подключены к демультиплексору 90, P выходных портов 99 расположены на первой стороне демультиплексора 90, и один входной порт расположен на второй стороне демультиплексора.
[00116] Исходя из этого, первые порты P переключателей первой длины волны соответственно соединены с P выходными портами 99 на первой стороне демультиплексора.
[00117] Как показано на фиг. 8, входной порт на второй стороне демультиплексора 90 соединен с оптическим волокном 80 мультиплексирования c пространственным разделением, где оптическое волокно 80 мультиплексирования c пространственным разделением может включать в себя многожильное оптическое волокно или многомодовое оптическое волокно.
[00118] Можно понять, что селективные переключатели первой длины волны, соответствующие другим направлениям среди W направлений, также могут быть подключены к демультиплексору 90. Конкретный способ соединения можно понять со ссылкой на вышеприведенное связанное описание способа соединения между P селективными переключателями первой длины волны и демультиплексором 90.
[00119] В частности, на фиг. 8 показаны три оптических волокна 80 мультиплексирования c пространственным разделением и три демультиплексора 90, где оптические волокна 80 мультиплексирования c пространственным разделением соединены с демультиплексорами 90 во взаимно однозначном соответствии. Это можно узнать из поперечного сечения оптического волокна 80 мультиплексирования c пространственным разделением на фиг. 8, где видно, что оптическое волокно 80 мультиплексирования c пространственным разделением представляет собой оптическое волокно с семью жилами. Соответственно, демультиплексор 90 включает в себя семь выходных портов 99, и каждый выходной порт 99 может быть соединен с первым портом переключателя первой длины волны.
[00120] Этот вариант осуществления настоящей заявки может быть применен к сценарию мультиплексирования c пространственным разделением. В этом сценарии P селективных переключателей первой длины волны передают сигналы с использованием оптических волокон 80 мультиплексирования c пространственным разделением. В частности, демультиплексор 90 выводит множество сигналов в оптическом волокне 80 мультиплексирования c пространственным разделением на первые порты селективных переключателей первой длины волны, соответственно.
[00121] Взаимосвязь соединения между Y модулями ввода/вывода длины волны и X селективными переключателями первой длины волны описана выше, и существует множество способов для определения взаимосвязи соединения. Далее описывается способ определения отношения соединения между модулями ввода/вывода длины волны Y и селективными переключателями первой длины волны X.
[00122] Чтобы обеспечить равномерное распределение третьих портов в модулях ввода/вывода длины волны, Y модулей ввода/вывода длины волны могут быть сначала пронумерованы, каждый модуль ввода/вывода длины волны соответствует одному индексу, а затем последовательно подключается каждый модуль ввода/вывода длины волны к X селективным переключателям первой длины волны на основе порядка индексов.
[00123] Подключение модуля ввода/вывода длины волны к X селективным переключателям первой длины волны включает в себя: первую нумерацию третьих портов на каждом модуле ввода/вывода длины волны, где каждый третий порт соответствует одному индексу; и затем подключение каждого третьего порта модуля ввода/вывода длины волны к X селективным переключателям первой длины волны на основе порядка индексов.
[00124] Подключение третьего порта модуля ввода/вывода длины волны к X селективным переключателям первой длины волны включает в себя: первую нумерацию X селективных переключателей первой длины волны, где каждый селективный переключатель первой длины волны соответствует одному индексу; определение W направлений, соответствующих X селективным переключателям первой длины волны, и индекса, соответствующего каждому направлению; затем определение на основе первой формулы индекса направления, соответствующего текущему третьему порту; и, наконец, определение индекса селективного переключателя первой длины волны на основе второй формулы.
[00125] Предварительным условием для применения первой формулы и второй формулы является то, что количество селективных переключателей первой длины волны, соответствующих W направлениям, одинаково, и что масштабы Y модулей ввода/вывода длины волны одинаковы.
[00126] В частности, первая формула
и вторая формула
,
где представляет общее количество направлений,
представляет количество селективных переключателей первой длины волны, соответствующих каждому направлению,
представляет индекс модуля ввода/вывода длины волны,
представляет индекс третьего порта на
-ном модуле ввода/вывода длины волны,
представляет индекс направления, соответствующего
-ному третьему порту,
представляет собой индекс селективного переключателя первой длины волны, соответствующего
-ному третьему порту, M представляет собой общее количество третьих портов на модуле ввода/вывода длины волны, p представляет количество модулей ввода/вывода длины волны, к которым подключены все третьи порты,
представляет функцию по модулю и
означает округление в большую сторону
.
[00127] Нижеследующее описывает раскрытый выше способ подробно со ссылкой на фиг. 9 и фиг. 10. Фиг. 9 представляет собой схематическое представление варианта осуществления для определения направления, соответствующего третьему порту. Фиг. 10 представляет собой схематическое представление варианта осуществления для определения селективного переключателя первой длины волны, соответствующего третьему порту.
[00128] Реконфигурируемый оптический мультиплексор ввода/вывода, показанный на фиг. 9 и фиг. 10 включает в себя модуль 1 ввода/вывода длины волны, модуль 2 ввода/вывода длины волны и 12 селективных переключателей первой длины волны.
[00129] 12 селективных переключателей первой длины волны соответствуют направлению 1, направлению 2 и направлению 3, индексы четырех селективных переключателей первой длины волны, соответствующих направлению 1, последовательно имеют значения от 1 до 4, индексы четырех селективных переключателей первой длины волны соответствующих направлению 2, последовательно имеют значения от 1 до 4, а индексы четырех селективных переключателей первой длины волны, соответствующих направлению 3, последовательно имеют значения от 1 до 4.
[00130] Шесть третьих портов расположены в модуле ввода/вывода длины волны 1, и индексы шести третьих портов соответственно имеют значения от 1 до 6. Шесть третьих портов также расположены в модуле 2 ввода/вывода длины волны, и индексы шести третьих портов соответственно имеют значения от 1 до 6.
[00131] Один пример:
[00132] Как показано на фиг. 9 и фиг. 10, предполагая, что третий порт, обозначенный индексом 3, в модуле 2 ввода/вывода длины волны должен быть подключен к одному из 12 селективных переключателей первой длины волны, в этом случае сначала направление, соответствующее третьему порту, указанному индексом 3 в модуле 2 ввода/вывода длины волны может быть определено с использованием первой формулы, то есть равно 2,
равно 3 и
равно 3. В этом случае
=
=0. Следовательно,
.
указывает, что направление, соответствующее третьему порту, обозначенному индексом 3 в модуле ввода/вывода длины волны 2, является направлением 3.
[00133] Затем, используя вторую формулу, определяется селективный переключатель первой длины волны, соответствующий третьему порту, обозначенному индексом 3 в модуле 2 ввода/вывода длины волны. В частности, принимает значение 4 и
принимает значение 6. Поскольку все третьи порты модуля ввода/вывода 1 подключены,
принимает значение 1. В этом случае
=
=3. В данном случае
=3, что указывает на то, что индекс селективного переключателя первой длины волны, соответствующего третьему порту, обозначенному индексом 3 в модуле 2 ввода/вывода длины волны, равен 3.
[00134] Наконец, можно определить, что третий порт, обозначенный индексом 3 в модуле 2 ввода/вывода длины волны, соответствует селективному переключателю первой длины волны, обозначенному индексом 3 в направлении 3. Как показано на фиг. 10, третий порт, обозначенный индексом 3, в модуле 2 ввода/вывода длины волны подключен к селективному переключателю первой длины волны, обозначенному индексом 3, в направлении 3.
[00135] Другой пример:
[00136] Как показано на фиг. 10, после того, как третий порт, обозначенный индексом 3 в модуле 2 ввода/вывода длины волны, подключен к селективному переключателю первой длины волны, обозначенному индексом 3 в направлении 3, третий порт, обозначенный индексом 4 в модуле 2 ввода/вывода длины волны должен быть подключен к одному из 12 селективных переключателей первой длины волны. Во-первых, направление, соответствующее третьему порту, обозначенному индексом 4 в модуле 2 ввода/вывода длины волны, может быть определено с использованием первой формулы, то есть r равно 2, равно 4 и W равно 3. В этом случае
=
=1. Следовательно,
.
указывает, что направление, соответствующее третьему порту, обозначенному индексом 4 в модуле 2 ввода/вывода длины волны, является направлением 1.
[00137] Затем, используя вторую формулу, определяется селективный переключатель первой длины волны, соответствующий третьему порту, обозначенному индексом 4 в модуле 2 ввода/вывода длины волны. В частности, f принимает значение 4 и принимает значение 6. Поскольку все третьи порты модуля ввода/вывода 1 подключены, p принимает значение 1. В этом случае
=
=0. В этом случае
=
=4, что указывает на то, что индекс селективного переключателя первой длины волны, соответствующий третьему порту, обозначенному индексом 4 в модуле 2 ввода/вывода длины волны, равен 4.
[00138] Наконец, можно определить, что третий порт, обозначенный индексом 4 в модуле 2 ввода/вывода длины волны, соответствует селективному переключателю первой длины волны, обозначенному индексом 4 в направлении 1. Далее описывается система связи в варианте осуществления этой заявки со ссылкой на фиг. 11 и фиг. 12.

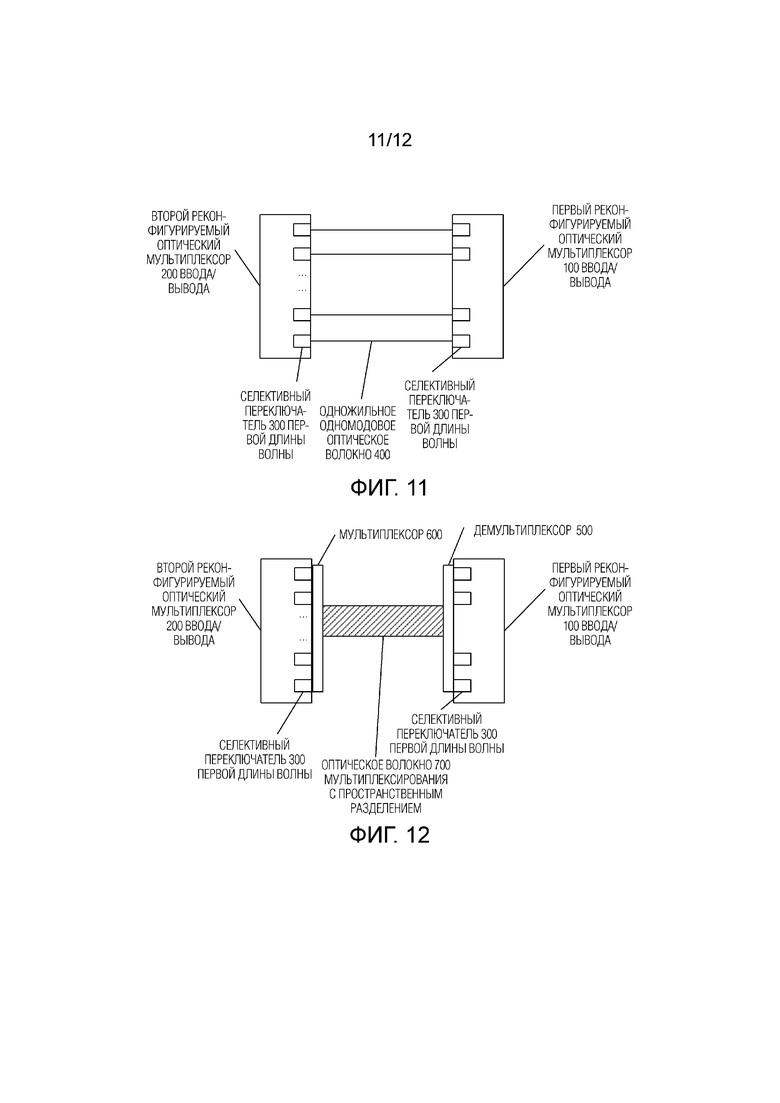

[00139] Как показано на фиг. 11, вариант осуществления настоящей заявки обеспечивает систему связи. Система включает в себя первый реконфигурируемый оптический мультиплексор 100 ввода/вывода и второй реконфигурируемый оптический мультиплексор 200 ввода/вывода.
[00140] Первый реконфигурируемый оптический мультиплексор 100 ввода/вывода может быть реконфигурируемым оптическим мультиплексором ввода/вывода, описанным на фиг. 2 в варианте осуществления настоящей заявки.
[00141] Второй реконфигурируемый оптический мультиплексор 200 ввода/вывода также включает в себя P селективных переключателей 300 первой длины волны.
[00142] Первые порты P селективных переключателей 300 первой длины волны во втором реконфигурируемом оптическом мультиплексоре 200 ввода/вывода соединены с первыми портами P селективных переключателей 300 первой длины волны в первом реконфигурируемом оптическом мультиплексоре 100 ввода/вывода во взаимно однозначном соответствии с использованием одножильных одномодовых оптических волокон 400.
[00143] В этой системе связи первый реконфигурируемый оптический мультиплексор 100 ввода/вывода и второй реконфигурируемый оптический мультиплексор 200 ввода/вывода передают данные с использованием одножильных одномодовых оптических волокон 400.
[00144] Как показано на фиг. 12, вариант осуществления настоящей заявки обеспечивает систему связи. Система включает в себя мультиплексор 600, демультиплексор 500, первый реконфигурируемый оптический мультиплексор 100 ввода/вывода и второй реконфигурируемый оптический мультиплексор 200 ввода/вывода.
[00145] Первый реконфигурируемый оптический мультиплексор 100 ввода/вывода может быть реконфигурируемым оптическим мультиплексором ввода/вывода, описанным на фиг. 2 в варианте осуществления настоящей заявки.
[00146] Второй реконфигурируемый оптический мультиплексор 200 ввода/вывода также включает в себя P селективных переключателей 300 для первой длины волны.
[00147] Первые порты P селективных переключателей 300 первой длины волны в первом реконфигурируемом оптическом мультиплексоре 100 ввода/вывода соединены с P выходными портами на первой стороне демультиплексора 500.
[00148] Первые порты P селективных переключателей 300 первой длины волны во втором реконфигурируемом оптическом мультиплексоре 200 ввода/вывода соединены с P входными портами на первой стороне мультиплексора 600.
[00149] Выходной порт на второй стороне мультиплексора 600 соединен с входным портом на второй стороне демультиплексора 500 с использованием оптического волокна 700 мультиплексирования c пространственным разделением.
[00150] В этой системе связи первый реконфигурируемый оптический мультиплексор 100 ввода/вывода и второй реконфигурируемый оптический мультиплексор 200 ввода/вывода передают данные с использованием оптического волокна 700 мультиплексирования c пространственным разделением.
[00151] Фиг. 13 представляет собой схематическое представление структуры устройства оптической коммутации согласно варианту осуществления этой заявки. Как показано на фиг. 13, этот вариант осуществления этой заявки дополнительно обеспечивает устройство оптической коммутации. Устройство оптической коммутации включает в себя модуль 800 оптического приемопередатчика и реконфигурируемый оптический мультиплексор 900 ввода/вывода, упомянутый в предшествующем варианте осуществления.
[00152] Модуль 800 оптического приемопередатчика соединен с модулем ввода/вывода длины волны в реконфигурируемом оптическом мультиплексоре 900 ввода/вывода и сконфигурирован для выполнения преобразования между оптическим сигналом и электрическим сигналом.
[00153] Как можно понять из предшествующего варианта осуществления, в реконфигурируемом оптическом мультиплексоре 900 ввода/вывода, модуль ввода/вывода длины волны сконфигурирован для выгрузки или загрузки оптических сигналов; во время загрузки оптического сигнала на основе модуля ввода/вывода длины волны модуль 800 оптического приемопередатчика преобразует оптический сигнал в электрический сигнал, а затем устройство оптической коммутации обрабатывает электрический сигнал; и во время выгрузки оптического сигнала на основе модуля ввода/вывода длины волны, модуль 800 оптического приемопередатчика преобразует электрический сигнал в оптический сигнал, а модуль ввода/вывода длины волны передает оптический сигнал на селективный переключатель длины волны на стороне линии. В описании, формуле изобретения и на прилагаемых чертежах вариантов осуществления данной заявки термины «первый», «второй», «третий», «четвертый» и т.д. (если они существуют) не обязательно указывают конкретный порядок или последовательность. Следует понимать, что данные, обозначенные таким образом, являются взаимозаменяемыми при надлежащих обстоятельствах, так что варианты осуществления, описанные здесь, могут быть реализованы в порядке, отличном от порядка, проиллюстрированного или описанного здесь. Кроме того, термины «включать», «иметь» и любой другой их вариант предназначены для охвата неисключительного решения.
Изобретение относится к области технологий связи и, в частности, к реконфигурируемому оптическому мультиплексору ввода/вывода. Техническим результатом является уменьшение количества портов модуля ввода/вывода первой длины волны и улучшение производительности модуля ввода/вывода длины волны. Упомянутый технический результат достигается тем, что реконфигурируемый оптический мультиплексор ввода/вывода включает в себя: оптические волокна, X селективных переключателей первой длины волны и Y модулей ввода/вывода длины волны. X селективных переключателей первой длины волны соответствуют W направлениям - первому и второму, X и W являются целыми числами, большими 1, первое направление соответствует P селективным переключателям первой длины волны из числа X селективных переключателей первой длины волны, где P представляет собой целое число, большее 1, второе направление соответствует Q селективным переключателям первой длины волны из числа X селективных переключателей первой длины волны, где P+Q меньше или равно X; Модуль ввода/вывода первой длины волны подключен к A из P переключателей первой длины волны с использованием оптических волокон и подключен к B из Q переключателей первой длины волны с использованием оптических волокон, где модуль ввода/вывода первой длины волны является одним из Y модулей ввода/вывода длины волны, A представляет собой положительное целое число, меньшее, чем P, и B - целое положительное число, меньшее или равное Q. 2 н. и 9 з.п. ф-лы, 13 ил.
1. Реконфигурируемый оптический мультиплексор ввода/вывода, содержащий оптические волокна, X селективных переключателей первой длины волны и Y модулей ввода/вывода длины волны, в котором X селективных переключателей первой длины волны соответствуют W направлениям, X и W являются целыми числами, большими 1, а Y является положительным целым числом;
W направлений включают в себя первое направление и второе направление;
первое направление соответствует P селективным переключателям первой длины волны из X селективных переключателей первой длины волны, где P представляет собой целое число, большее 1;
второе направление соответствует Q селективным переключателям первой длины волны из числа X селективных переключателей первой длины волны, где Q представляет собой положительное целое число, а P+Q меньше или равно X; и
модуль ввода/вывода первой длины волны соединен с A из P селективных переключателей первой длины волны с использованием оптических волокон и подключен к B из Q селективных переключателей первой длины волны с использованием оптических волокон, при этом модуль ввода/вывода первой длины волны представляет собой один из Y модулей ввода/вывода длины волны, A - положительное целое число, меньшее чем P, и B - положительное целое число, меньшее или равное Q, и
при этом P больше Q, а A больше или равно B.
2. Реконфигурируемый оптический мультиплексор ввода/вывода по п. 1, в котором Y больше 1, и любой из P селективных переключателей первой длины волны соединен по меньшей мере с одним из Y модулей ввода/вывода длины волны с использованием оптического волокна.
3. Реконфигурируемый оптический мультиплексор ввода/вывода по п.2, в котором Y модулей ввода/вывода длины волны дополнительно содержат модуль ввода/вывода второй длины волны; и
среди Р селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода второй длины волны.
4. Реконфигурируемый оптический мультиплексор ввода/вывода по п.2 или 3, в котором количество модулей ввода/вывода длины волны, подключенных к каждому из P селективных переключателей первой длины волны, одинаково.
5. Реконфигурируемый оптический мультиплексор ввода/вывода по любому из пп. 1-4, в котором Q больше 1, Y больше 1 и любой из Q селективных переключателей первой длины волны соединен по меньшей мере с одним из Y модулей ввода/вывода длины волны с помощью оптоволокна.
6. Реконфигурируемый оптический мультиплексор ввода/вывода по п.4, в котором Y модулей ввода/вывода длины волны дополнительно содержат модуль ввода/вывода третьей длины волны; и
среди Q селективных переключателей первой длины волны количество селективных переключателей первой длины волны, подключенных к модулю ввода/вывода первой длины волны, равно количеству селективных переключателей первой длины волны, подключенных к модулю ввода/вывода третьей длины волны.
7. Реконфигурируемый оптический мультиплексор ввода/вывода по п.5 или 6, в котором количество модулей ввода/вывода длины волны, подключенных к каждому из Q селективных переключателей первой длины волны, одинаково.
8. Реконфигурируемый оптический мультиплексор ввода/вывода по любому из пп. 1-7, дополнительно содержащий:
один первый порт, расположенный на первой стороне селективного переключателя первой длины волны, и K вторых портов, расположенных на второй стороне селективного переключателя первой длины волны, где K представляет собой целое число больше 1;
M третьих портов, расположенных на первой стороне модуля ввода/вывода первой длины волны, и N четвертых портов, расположенных на второй стороне модуля ввода/вывода первой длины волны, где M и N являются положительными целыми числами, большими 1;
A третьих портов в модуле ввода/вывода первой длины волны, причем A третьих портов соединены со вторыми портами A селективных переключателей первой длины волны из числа P селективных переключателей первой длины волны с использованием оптических волокон и соединены со вторыми портами B селективных переключателей первой длины волны из числа Q селективных переключателей первой длины волны с использованием оптических волокон; и
при этом первый порт выполнен с возможностью ввода или вывода сигналов, а N четвертых портов выполнены с возможностью выгрузки или загрузки сигналов.
9. Реконфигурируемый оптический мультиплексор ввода/вывода по п.8, в котором каждый из первых портов P селективных переключателей первой длины волны соединен с одним одножильным одномодовым оптическим волокном.
10. Реконфигурируемый оптический мультиплексор ввода/вывода по п.8, в котором первые порты P селективных переключателей первой длины волны соответственно подключены к P выходным портам на первой стороне демультиплексора; и
входной порт на второй стороне демультиплексора соединен с оптическим волокном мультиплексирования c пространственным разделением.
11. Устройство оптической коммутации, содержащее модуль оптического приемопередатчика и реконфигурируемый оптический мультиплексор ввода/вывода по любому из пп. 1-10, в котором
модуль оптического приемопередатчика соединен с модулем ввода/вывода длины волны в реконфигурируемом мультиплексоре оптического ввода/вывода и сконфигурирован для выполнения преобразования между оптическим сигналом и электрическим сигналом.
Z | |||
Zhong et al | |||
"Colorless, Directionless, and Partially Contentionless (CDpC) ROADM: A New Architecture for the Best Performance to Cost Ratio (Invited)," 2019 Asia Communications and Photonics Conference (ACP), Chengdu, China, 2019, https://ieeexplore.ieee.org/document/8989739 | |||
US 20160191191 A1, 30.06.2016 | |||
US 2015208146 A1, 23.07.2015 | |||
CN |
Авторы
Даты
2024-12-28—Публикация
2021-03-05—Подача
