Компрессор с жидкостным кольцом Российский патент 2025 года по МПК F04C7/00 F04C19/00

Описание патента на изобретение RU2832788C1

Заявленное техническое решение относится к компрессорам с жидкостным кольцом.

Технической задачей заявленного изобретения является повышение общего изотермического коэффициента полезного действия жидкостно-кольцевых машин за счет увеличения гидравлического коэффициента полезного действия путем исключения из основных рабочих органов рабочего колеса.

Известна жидкостно-кольцевая машина (RU № 2056537 С1) содержащая корпус, эксцентрично размещенное в нем с зазором и с возможностью вращения полое рабочее колесо с лопатками, образующими рабочие камеры, и неподвижный распределительный полый вал с перегородкой, образующей с одного торца вала входной, а с другого - выходной патрубки, на валу с эксцентриситетом размещены неподвижные части подшипников, в которых выполнены каналы подвода и отвода жидкости, при этом корпус установлен с возможностью вращения от электродвигателя и с образованием жидкостного кольца , рабочее колесо с внешней стороны вала установлено на подшипниках свободно и выполнено из двух торцевых дисков и жестко соединенных с ними радиальных плоских лопаток, снабженных уплотнительными элементами, расположенными со стороны вала.

Недостатками данной конструкции являются несоответствие в окружных скоростях вращения корпуса и ротора (приводимого во вращение жидкостным кольцом) и трение вставок из антифрикционного материала о неподвижный полый вал и, как следствие, нарушение геометрии жидкостного кольца, и повышенное сопротивление вращению ротора, что приводит к снижению коэффициента полезного действия.

Наиболее близким устройством является жидкостно-кольцевая машина (RU № 2294456 С1) содержащая корпус, размещенное в нем с эксцентриситетом и возможностью вращения рабочее колесо на неподвижном распределительном полом валу с перегородкой, образующей с одного торца вала входной, а с другой выходной патрубки. Корпус установлен с возможностью вращения от электродвигателя. На внутренней цилиндрической поверхности корпуса расположены жестко закрепленные радиальные лопатки с углом наклона и длиной, обеспечивающими передачу вращения рабочему колесу. Число лопаток корпуса равно числу лопаток рабочего колеса.

Недостатком указанной конструкции является сложность конструкции (полый вал, расположенный эксцентрично, на котором дополнительно расположено с возможность вращения рабочее колесо) и дополнительные затраты мощности на вращение рабочего колеса, которое создает гидравлические потери и тем самым приводит к снижению коэффициент полезного действия жидкостно-кольцевой машины.

Технической задачей заявленного изобретения является повышение общего изотермического коэффициента полезного действия жидкостно-кольцевых машин за счет увеличения гидравлического коэффициента полезного действия путем исключения из основных рабочих органов рабочего колеса.

Указанная задача достигается тем, что компрессор с жидкостным кольцом содержащий корпус с рабочей камерой, установленным с возможностью вращения от электродвигателя, правую и левую торцевые крышки, жидкостное кольцо, образуемое в рабочей камере, согласно изобретению, снабжен вспомогательным насосом, комплектом запорной арматуры, всасывающим и нагнетательным клапанами для газа, выполненными в правой крышке, в которой также выполнены нагнетательные проточки для жидкости, а в левой крышке выполнены всасывающие проточки для жидкости, при этом вспомогательный насос посредством комплекта запорной арматуры выполнен с возможностью нагнетания жидкости в жидкостное кольцо из бака и всасывания из жидкостного кольца жидкости в бак для увеличения или уменьшения объема рабочей камеры.

Предложенная конструкция поясняется чертежами, где на:

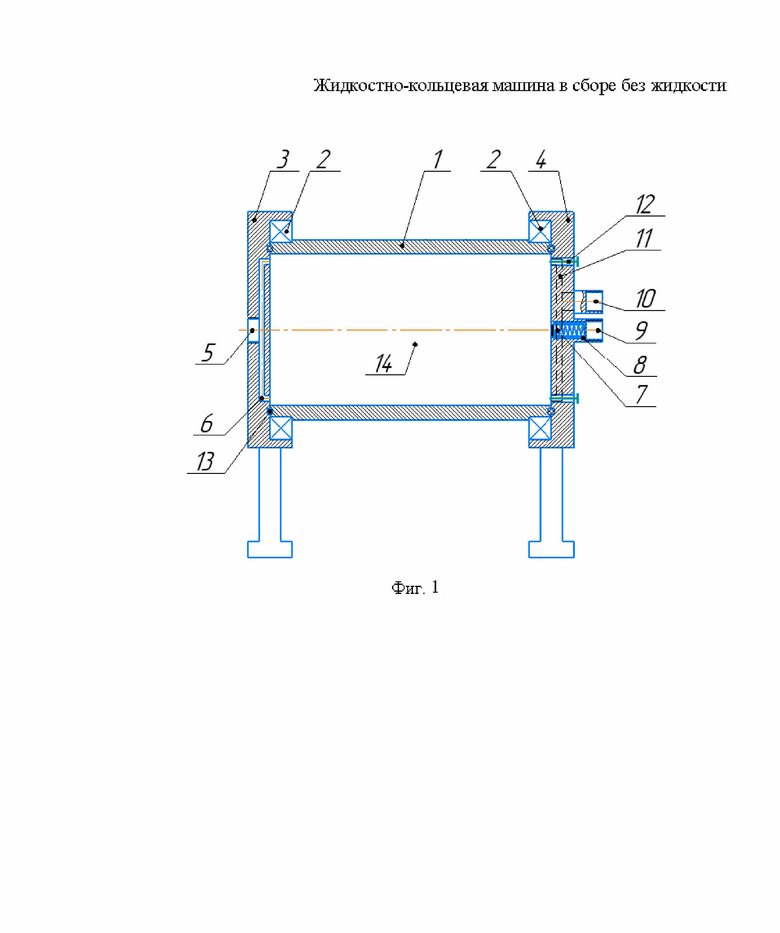

Фиг. 1 показана жидкостно-кольцевая машина в сборе без жидкости.

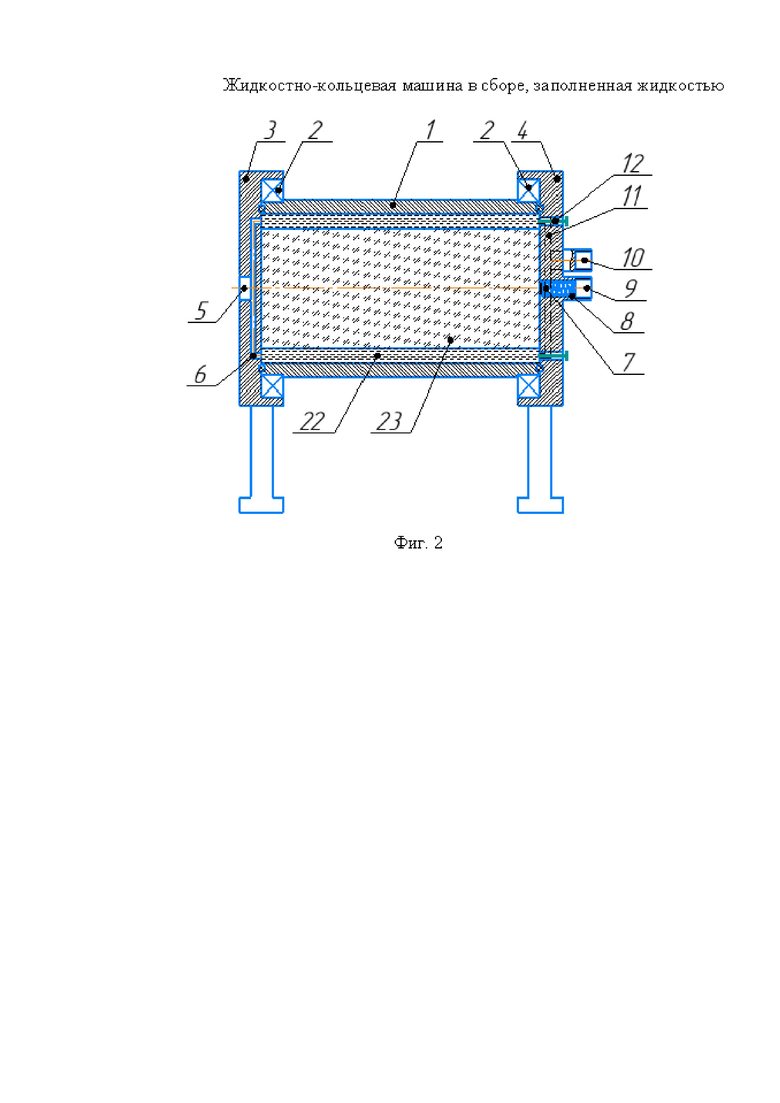

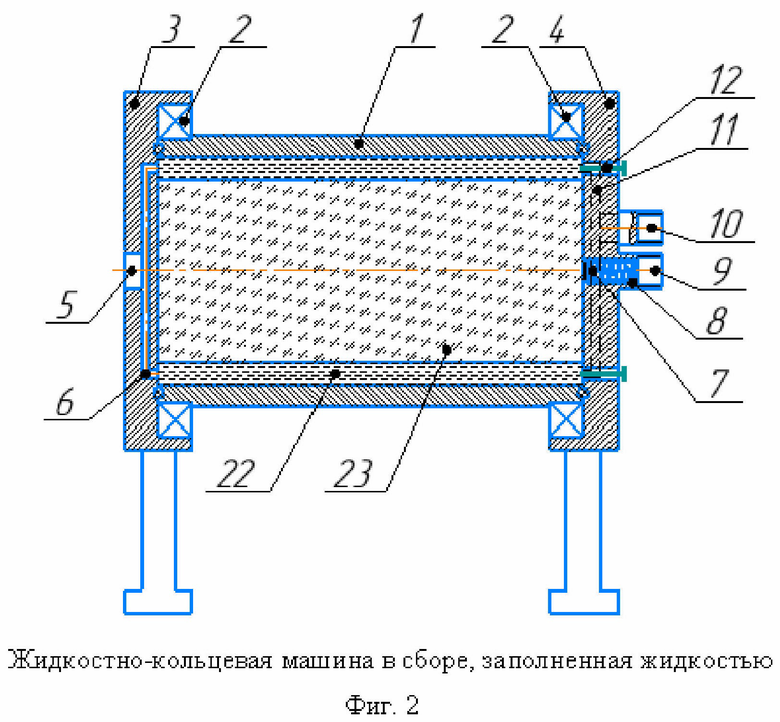

Фиг. 2 показана жидкостно-кольцевая машина в сборе, заполненная жидкостью.

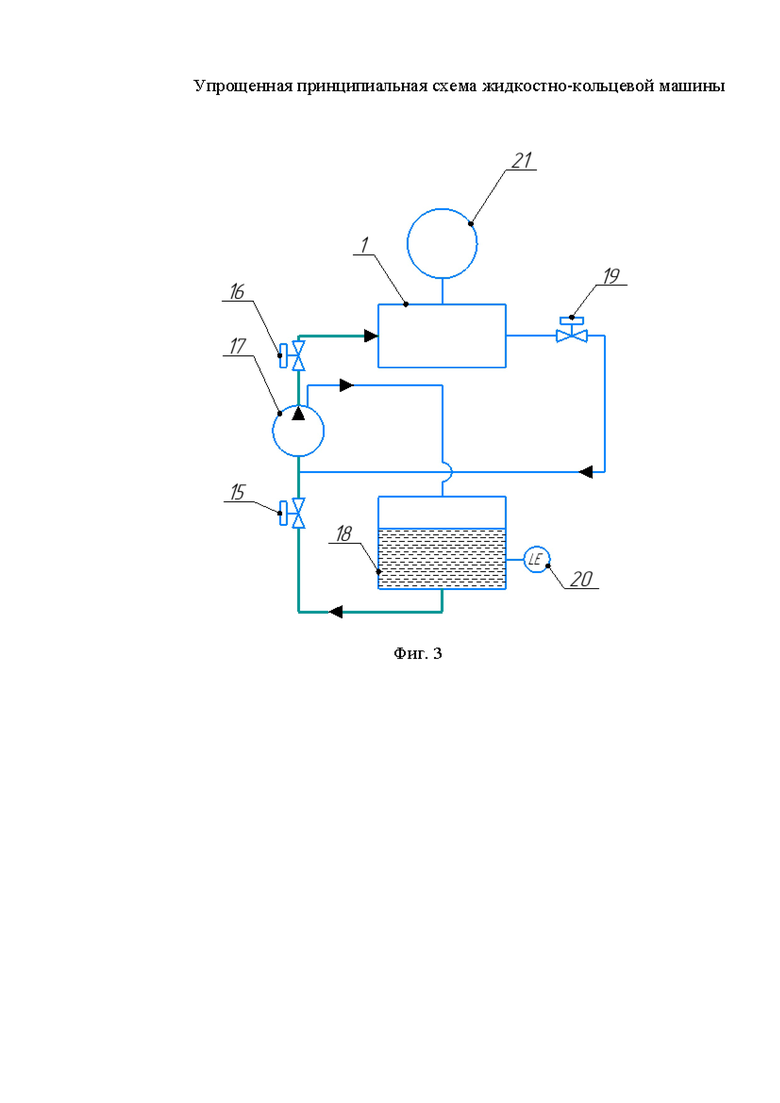

Фиг. 3 показана упрощенная принципиальная схема жидкостно-кольцевой машины.

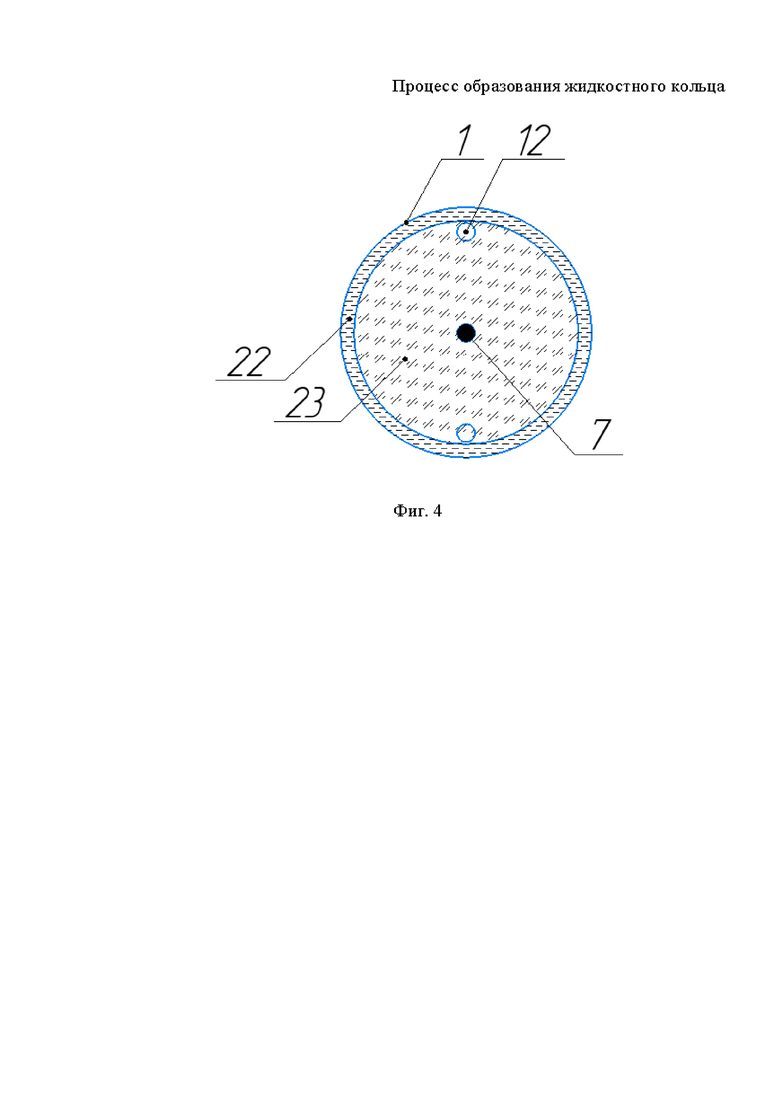

Фиг. 4 показан процесс образования жидкостного кольца.

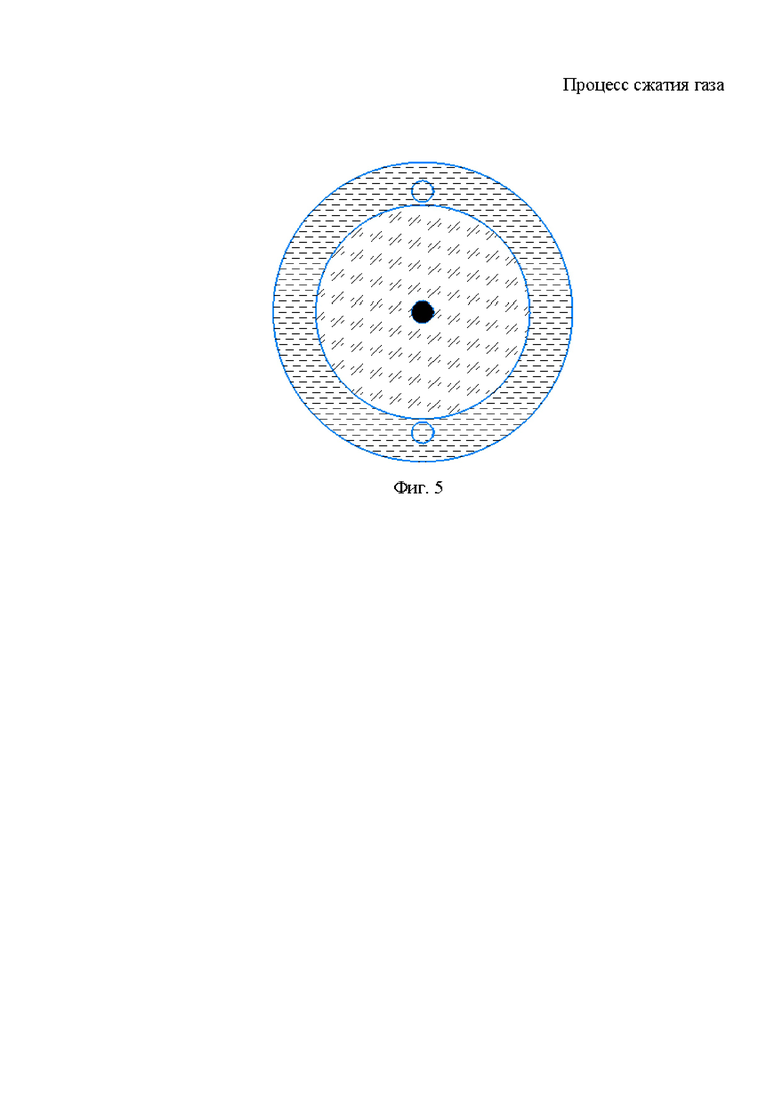

Фиг. 5 показан процесс сжатия газа.

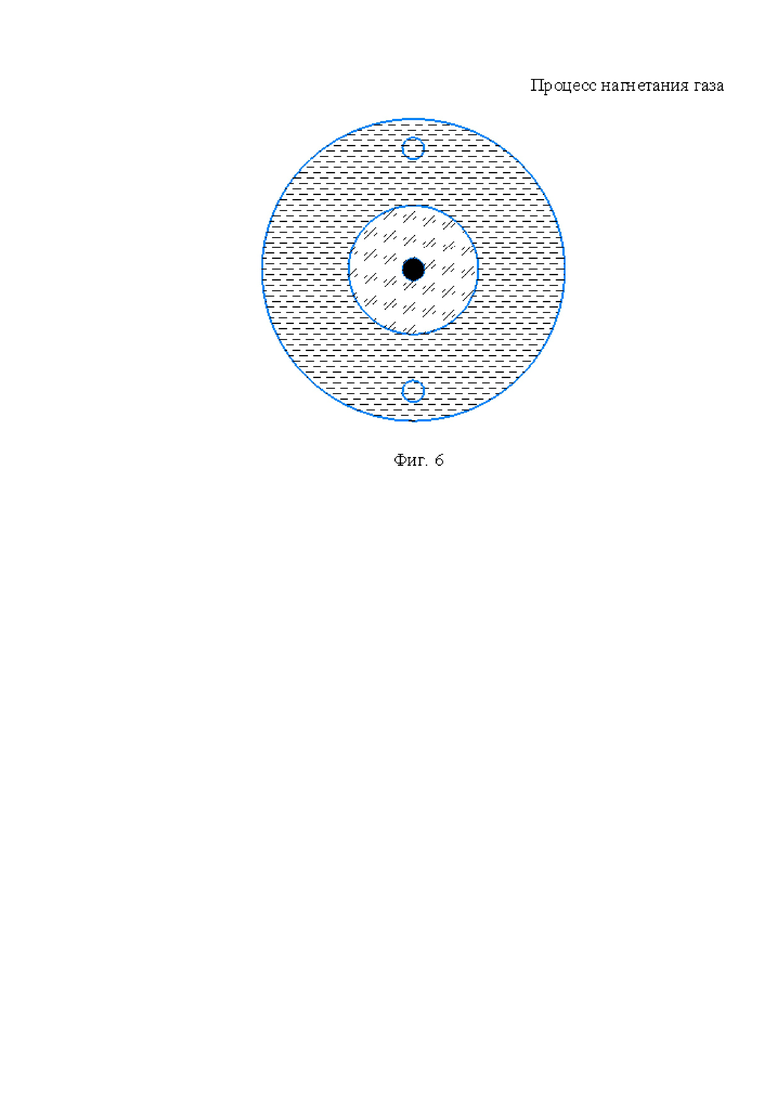

Фиг. 6 показан процесс нагнетания газа.

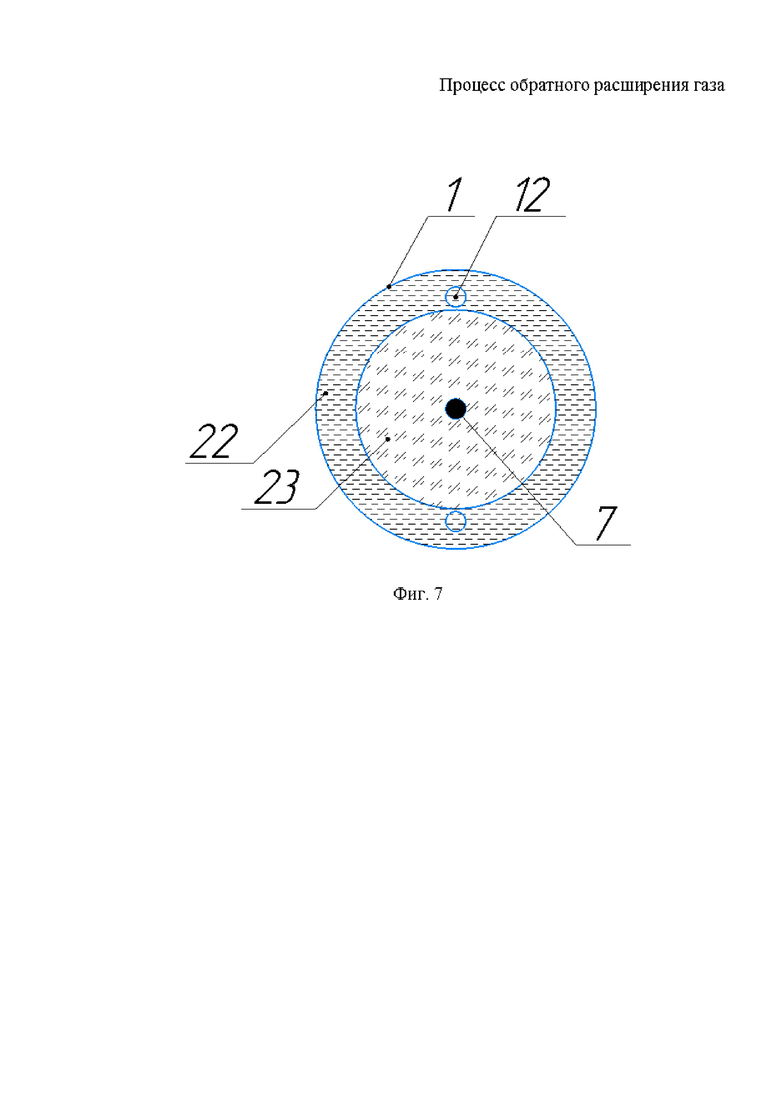

Фиг. 7 показан процесс обратного расширения газа.

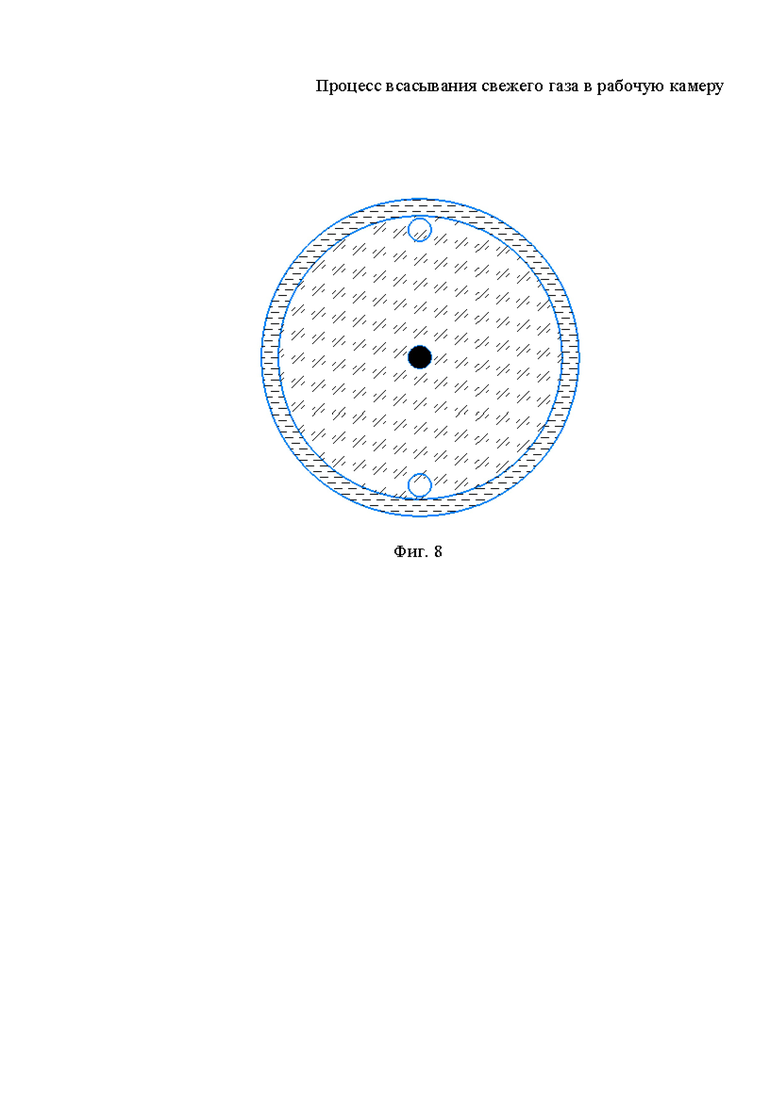

Фиг. 8 показан процесс всасывания свежего газа в рабочую камеру.

Предложенный компрессор с жидкостным кольцом состоит из вращающегося посредством электродвигателя корпуса 1 на который надеваются подшипники качения 2. На подшипники качения 2 надеваются торцевые неподвижные левая крышка 3 и правая крышка 4. В неподвижной торцевой левой крышке 3 выполнены: резьбовое отверстие 5 и всасывающие проточки 6. В неподвижной торцевой правой крышке 4 расположен нагнетательный клапан 7; выполнены: нагнетательные проточки 8 и резьбовое отверстие 9 для соединения с последующим технологическим оборудованием, например, ресивером. Также, в торцевой неподвижной правой крышке 4 выполнены: резьбовое отверстие 10, проточки 11 для отвода жидкости (на фиг.1 пунктирная линия) и всасывающий клапан 12 для подачи свежего газа. Герметичность соединения корпуса 1 с торцевыми неподвижными крышками 3 и 4 обеспечивается уплотнением 13 выполненным из антифрикционного материала. Замкнутый объем между корпусом 1, неподвижными торцевыми крышками 3 и 4 создают рабочую камеру 14. Также конструкция содержит комплект запорной арматуры 15, 16 для нагнетания жидкости посредствам вспомогательного насоса 17 из бака 18 в рабочую камеру 14 и запорную арматуру 19 для всасывания жидкости из рабочей камеры 14 и ее возврата в бак 18. Бак 18 оснащен датчиком контроля уровня жидкости 20. Вращение корпуса 1 приводится в действие посредством электродвигателя 21.

Заявленный компрессор с жидкостным кольцом работает следующим образом: работающий электродвигатель 21 передает крутящий момент корпусу 1 посредством шестерённого, клина-ременного или любого другого вида соединения. Открывается комплект запорной арматуры 15, 16 и запускается вспомогательный насос 17, который нагнетает жидкость из бака 18 в рабочую камеру 14. Вращающийся корпус 1 захватывает данную жидкость тем самым создавая жидкостное кольцо 22, которое будет служить своеобразным поршнем (фиг. 4). В свою очередь вспомогательный насос 17 продолжает нагнетать жидкость в рабочую камеру 14, жидкостное кольцо начинает сужаться (уменьшать свой внутренний диаметр), уменьшать объем рабочей камеры 14 и тем самым сжимать находящийся газ в рабочей камере 23 (фиг. 5). При достижении требуемого давления сжимаемого газа 23 отроется нагнетательный клапан 7 и произойдет процесс нагнетания через нагнетательные проточки 8, например, в ресивер (фиг. 6)

Зная объём жидкости на который необходимо опустошить бак 18 для достижения требуемого давления сжимаемого газа 23 настраивается датчик контроля уровня 20. При достижении данного уровня произойдет автоматическое закрытие комплекта запорной арматуры 15, 16 и открытие запорной арматуры 19. Вспомогательный насос 17 начнет всасывать жидкость из жидкостного кольца 22 и возвращать ее в бак 18. Жидкостное кольцо 22 начнет уменьшаться в диаметре тем самым увеличивать объем рабочей камеры 14 (фиг. 7). Сжатый газ 23 оставшийся в мёртвом объеме начнет обратно расширяться. В момент, когда жидкостное кольцо откроет всасывающий клапан 12 произойдет наполнение рабочей камеры 14 свежей порцией газа (Фиг. 8). При достижении максимального уровня жидкости в баке 18 произойдет автоматическое закрытие запорной арматуры 19 и открытие комплекта запорной арматуры 15, 16 и процесс повторяется.

Предложенный компрессор с жидкостным кольцом позволяет повысить общий изотермический коэффициент полезного действия жидкостно-кольцевых машин за счет увеличения гидравлического коэффициента полезного действия путем исключения из основных рабочих органов рабочего колеса.

Похожие патенты RU2832788C1

название год авторы номер документа
ЖИДКОСТНО-КОЛЬЦЕВОЙ ВАКУУМНЫЙ НАСОС 2006
  • Воробьев Юрий Валентинович
  • Максимов Владимир Александрович
  • Родионов Юрий Викторович
  • Свиридов Михаил Михайлович
  • Селиванова Полина Ивановна
RU2322613C1
ГАЗОПЕРЕКАЧИВАЮЩИЙ МАСЛОЗАПОЛНЕННЫЙ КОМПРЕССОРНЫЙ АГРЕГАТ 2004
  • Темиров Иван Андреевич
  • Темиров Назим Юсупович
RU2270934C1
Стенд для испытаний элементов рабочего колеса безвального насоса 2020
  • Денисов Евгений Федорович
  • Бажайкин Станислав Георгиевич
  • Ямилев Марат Замирович
  • Тигулев Егор Александрович
RU2745650C1
ЦЕНТРОБЕЖНЫЙ ХЛАДОНОВЫЙ КОМПРЕССОР 2021
  • Желваков Владимир Валентинович
RU2783056C1
ЖИДКОСТНО-КОЛЬЦЕВАЯ МАШИНА 2021
  • Никитин Дмитрий Вячеславович
  • Родионов Юрий Викторович
  • Зорин Александр Сергеевич
RU2784993C1
СКВАЖИННЫЙ ЭЛЕКТРОПЛУНЖЕРНЫЙ НАСОС 2014
  • Соколов Александр Григорьевич
RU2550858C1
РОТАЦИОННО-ПЛАСТИНЧАТЫЙ КОМПРЕССОР 2000
  • Гулевский А.Н.
RU2202713C2
ГИДРОМАШИНА 2003
  • Татевосян Р.А.
  • Егорова Е.В.
  • Чистяков К.Ю.
RU2241141C2
СИСТЕМА ПОДАЧИ ТОПЛИВА В ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ 2020
  • Щерба Виктор Евгеньевич
  • Болштянский Александр Павлович
  • Лысенко Евгений Алексеевич
RU2745692C1
МНОГОСТУПЕНЧАТЫЙ ЖИДКОСТНО-КОЛЬЦЕВОЙ КОМПРЕССОР 2009
  • Маковецкий Анатолий Федорович
RU2414625C1

Иллюстрации к изобретению RU 2 832 788 C1

Реферат патента 2025 года Компрессор с жидкостным кольцом

Изобретение относится к компрессорам с жидкостным кольцом. Компрессор содержит корпус 1 с рабочей камерой, установленный с возможностью вращения от электродвигателя, правую и левую торцевые крышки 4 и 3, жидкостное кольцо 22, образуемое в камере. Компрессор снабжен вспомогательным насосом, комплектом запорной арматуры, всасывающим и нагнетательным клапанами для газа 12 и 7, выполненными в крышке 4. В крышке 4 также выполнены нагнетательные проточки 8 для жидкости. В крышке 3 выполнены всасывающие проточки 6 для жидкости. Вспомогательный насос посредством комплекта запорной арматуры выполнен с возможностью нагнетания жидкости в жидкостное кольцо 22 из бака и всасывания из жидкостного кольца 22 жидкости в бак для увеличения или уменьшения объема рабочей камеры. Изобретение направлено на повышение общего изотермического коэффициента полезного действия за счет увеличения гидравлического коэффициента полезного действия путем исключения из основных рабочих органов рабочего колеса. 8 ил.

Формула изобретения RU 2 832 788 C1

Компрессор с жидкостным кольцом, содержащий корпус с рабочей камерой, установленный с возможностью вращения от электродвигателя, правую и левую торцевые крышки, жидкостное кольцо, образуемое в рабочей камере, отличающийся тем, что компрессор с жидкостным кольцом снабжен вспомогательным насосом, комплектом запорной арматуры, всасывающим и нагнетательным клапанами для газа, выполненными в правой крышке, в которой также выполнены нагнетательные проточки для жидкости, а в левой крышке выполнены всасывающие проточки для жидкости, при этом вспомогательный насос посредством комплекта запорной арматуры выполнен с возможностью нагнетания жидкости в жидкостное кольцо из бака и всасывания из жидкостного кольца жидкости в бак для увеличения или уменьшения объема рабочей камеры.

Документы, цитированные в отчете о поиске Патент 2025 года RU2832788C1

ЖИДКОСТНО-КОЛЬЦЕВАЯ МАШИНА 2005
  • Воробьев Юрий Валентинович
  • Попов Виктор Владимирович
  • Родионов Юрий Викторович
  • Свиридов Михаил Михайлович
RU2294456C1
ЖИДКОСТНО-КОЛЬЦЕВОЙ КОМПРЕССОР (ВАРИАНТЫ) И ПОДВОДНАЯ КОМПРЕССОРНАЯ УСТАНОВКА 2011
  • Альбург Кристиан
  • Симпсон Александр Кимберли
  • Фридманн Джон Дэниел
  • Микеласси Витторио
RU2593218C2
JPS51101209 A, 07.09.1976
Резиновая смесь 1972
  • Кругликов Алексей Матвеевич
  • Астапов Борис Александрович
  • Сидоренко Константин Степанович
SU443892A1
СПОСОБ ЗАРЯЖАНИЯ ОБВОДНЕННЫХ СКВАЖИН С ПРИМЕНЕНИЕМ НЕВОДОСТОЙКИХ ГРАНУЛИРОВАННЫХ ВВ 2001
  • Белов В.И.
  • Макаров А.Ф.
  • Матрёнин В.А.
RU2201575C2
Устройство для транспортирования длинномерного волокнистого материала 1986
  • Ячный Владимир Валентинович
  • Косенок Владимир Алексеевич
  • Пирогов Владимир Анатольевич
SU1406260A1

RU 2 832 788 C1

Авторы

Кобыльский Роман Эдуардович

Бусаров Сергей Сергеевич

Даты

2025-01-09Публикация

2023-12-21Подача
