Устройство для стрельбы патронами с помощью подствольного гранатомёта Российский патент 2025 года по МПК F41C27/06 F41A21/10

Изобретение относится к приспособлениям к ручному огнестрельному оружию.

В настоящее время в боевых действиях широко применяются БПЛА-камикадзе, в частности fpv-дроны, которые используются не только для поражения техники, но и живой силы, причём они могут применяться по отдельным бойцам. Данная ситуация требует оснащения каждого бойца индивидуальными средствами защиты от БПЛА. Имеющееся на вооружении бойцов стрелковое оружие, стреляющее пулями, показало низкую эффективность, т.к. в штатном магазине автоматов содержится 30 патронов. В качестве средств поражения БПЛА показали хорошую эффективность ружья, стреляющие дробью, т.к. при одном выстреле из ствола вылетает до 200 дробин. Для современного стрелкового оружия, которым вооружаются военнослужащие, не предусмотрены патроны, заряженные дробью. Также в арсенале вооружения имеются подствольные гранатомёты, стреляющие осколочными гранатами, но и они малоэффективны ввиду сложности попадания гранатой в БПЛА. Это делает актуальным снабжение военнослужащих ружьями, заряженными патронами с дробью.

Из уровня техники известно много вариантов ружей, в частности двуствольное спортивно-охотничье ружье с вертикальным расположением стволов (RU 2 634 057 C1 приоритет от 2016.06.17), содержащее блок спаренных стволов с крюками, шарнир с двумя осями, удерживающими блок стволов внутри ствольной коробки, установленный в коробке с пазами под крюки механизм запирания стволов с поперечной запорной планкой с упорными элементами для контакта с крюками, кинематически связанной с рычагом запирания через поводок, и правое и левое основания с боковых сторон коробки, отличающееся тем, что на наружной поверхности блока стволов в зоне нижнего ствола и в пределах размера диаметра канала ствола выполнены два глухих паза под свободный торец каждой оси шарнира; поперек ствольной коробки выполнен сквозной паз под запорную планку с возможностью ее перемещения в горизонтальной плоскости между основаниями, при этом ось симметрии запорной планки совпадает с осью канала нижнего ствола, а упорные элементы запорной планки перекрывают пазы под крюки при запертом блоке стволов.

Недостатком данного и подобных устройств являются большая масса и габариты. Ввиду их больших габаритов и массы оснастить каждого бойца ружьём не представляется возможным, т.к. ему необходимо носить с собой ещё и штатное оружие. Возникает задача создания устройства, имеющего небольшие размеры и массу и способного стрелять патронами с дробью.

Техническим результатом устройства является возможность стрельбы патронами с помощью подствольного гранатомёта.

Указанный технический результат достигается за счёт того, что устройство для стрельбы патронами с помощью подствольного гранатомёта, характеризующееся тем, что содержит ствол, один конец которого имеет возможность размещения патрона, поверх ствола находится корпус, размещающийся в стволе подствольного гранатомёта таким образом, чтобы капсюль патрона находился в зоне действия бойка подствольного гранатомёта, при этом ствол имеет держатель патрона, а корпус оснащён фиксатором в виде пластины, подвижно соединённой с корпусом, и содержит упругую защёлку в виде сектора окружности с диаметром, равным диаметру ствола подствольного гранатомёта, с возможностью надевания её на ствол подствольного гранатомёта.

Держатель патрона выполнен в виде гайки-заглушки с отверстием в центре, накручивающейся на ствол поверх патрона.

Корпус состоит из колец с отверстиями под винты и по меньшей мере одного хомута, зафиксированного на стволе и находящегося между ними, кольца имеют внутренний диаметр, равный наружному диаметру ствола, а наружный – равный диаметру боеприпаса для подствольного гранатомёта, при этом кольца и хомут стянуты проходящими через них винтами.

Ствол не содержит фиксатора патрона.

Ствол выполнен в виде трубы внешним диаметром 25 мм, внутренним диаметром не менее 18,9 мм и длиной от 25 до 50 см.

Изобретение поясняется чертежами:

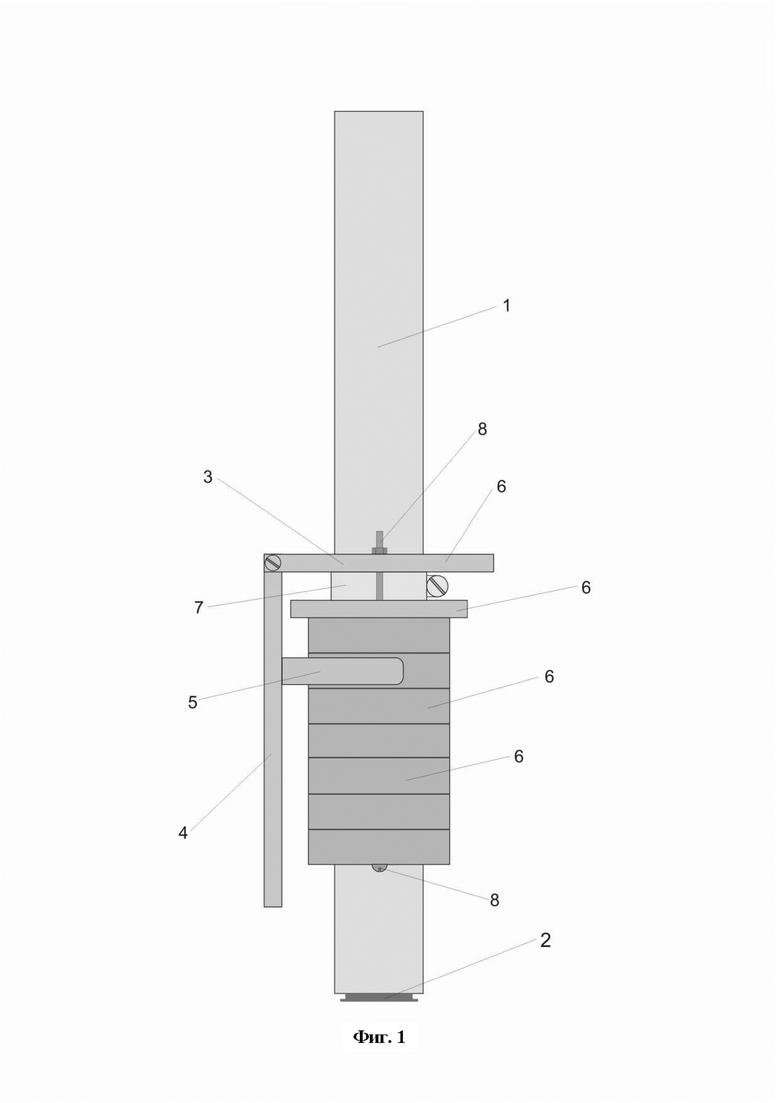

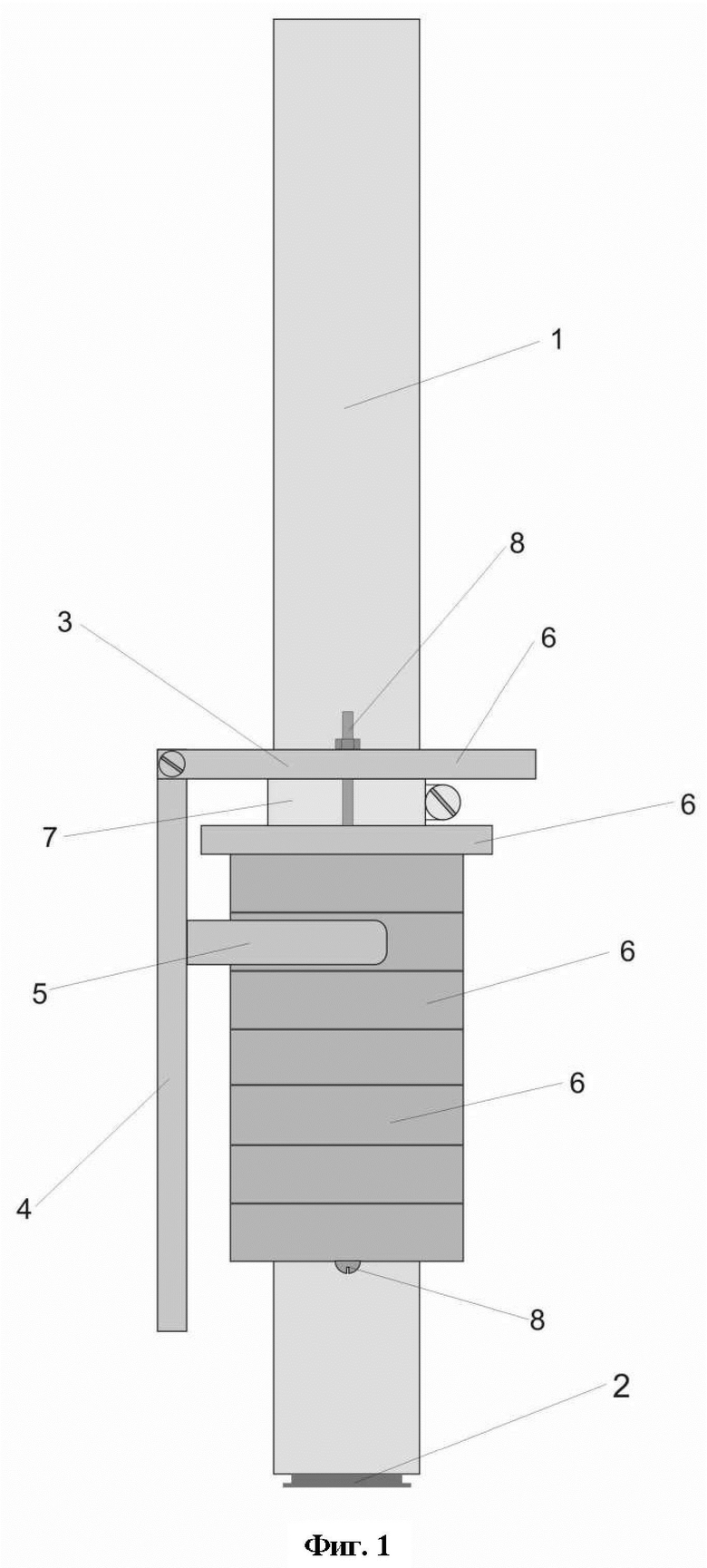

Фиг. 1 - общий вид устройства, где изображены: ствол 1, патрон 2, корпус 3, фиксатор 4, упругая защёлка 5, кольца корпуса 6, хомут 7, винт 8;

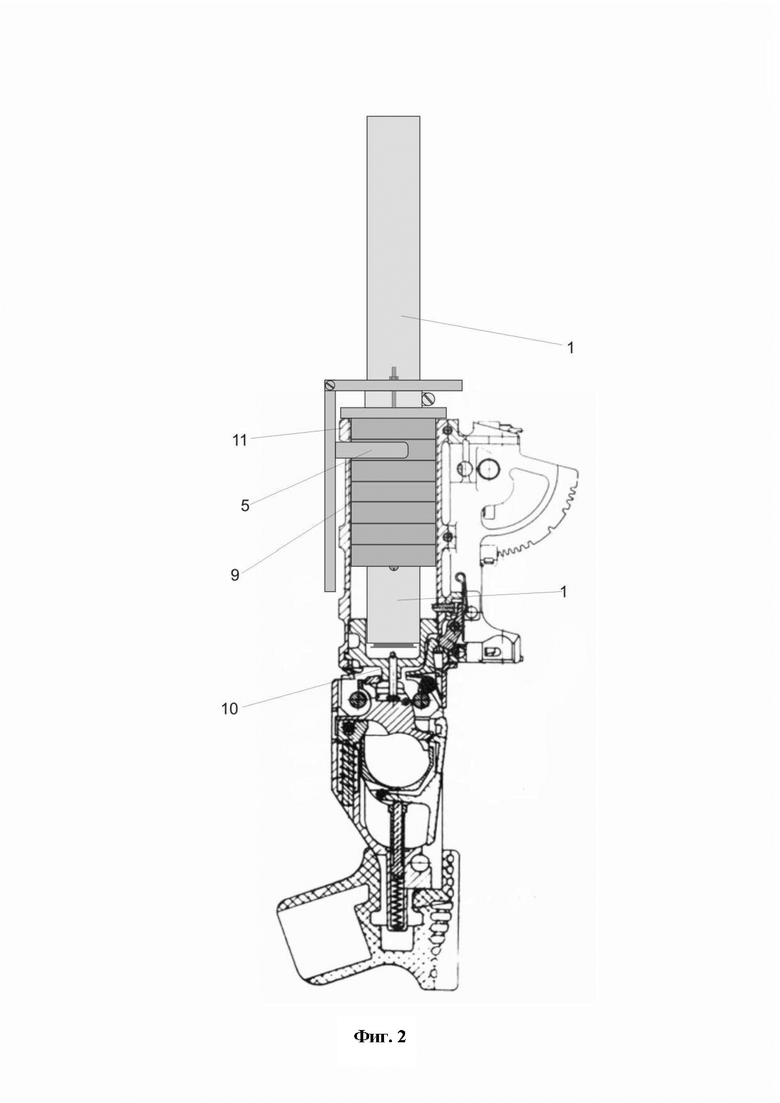

Фиг. 2 - размещение устройства в стволе гранатомёта, где изображены: ствол 1, патрон 2, упругая защёлка 5, ствол подствольного гранатомёта 9, ударник подствольного гранатомёта 10, усилительный ободок 11;

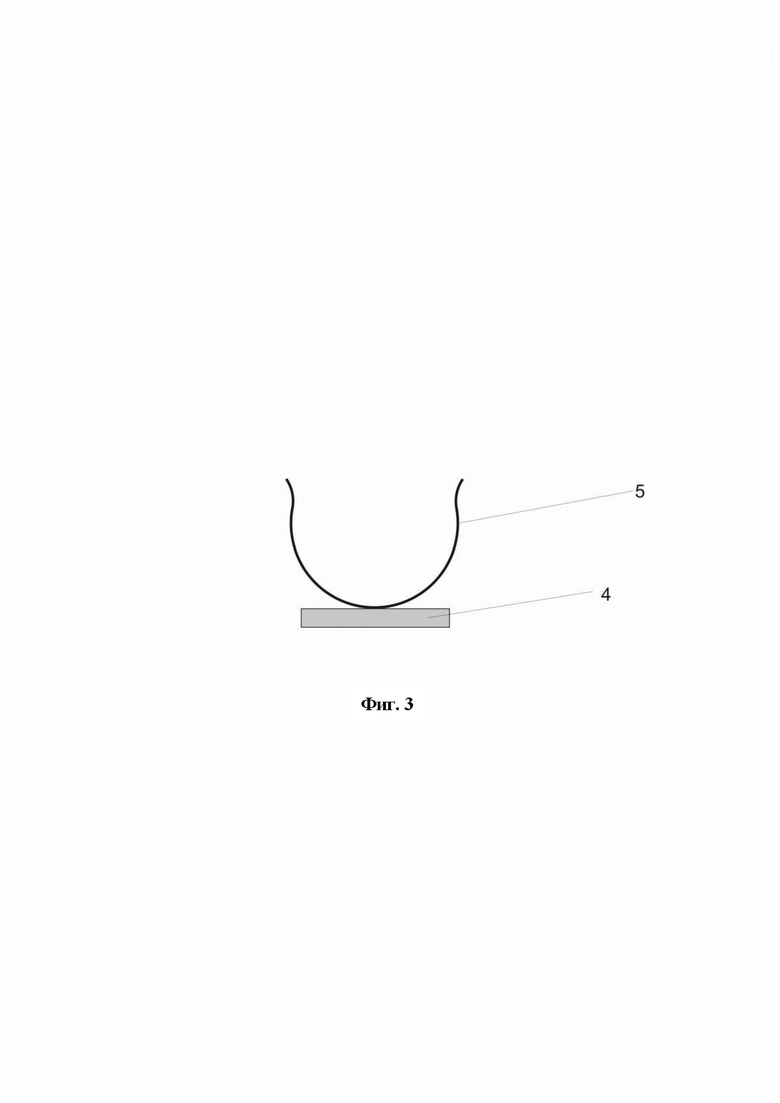

Фиг. 3 – фиксатор 4 с упругой защёлкой 5.

Устройство работает следующим образом: в казённую часть ствола 1 вставляется патрон 2, устройство вставляется в ствол подствольного гранатомёта 9, а упругая защёлка 5 надевается на ствол подствольного гранатомёта 9. Упругая защёлка 5 находится возле усилительного ободка 11 ствола подствольного гранатомёта 9, что препятствует выпадению устройства. При нажатии на спусковой крючок подствольного гранатомёта ударник 10 бьёт по капсюлю патрона 2, и происходит выстрел.

Устройство может быть изготовлено на известном оборудовании и из известных материалов.

Изобретение относится к приспособлениям к ручному огнестрельному оружию. Устройство для стрельбы патронами с помощью подствольного гранатомёта содержит ствол, один конец которого имеет возможность размещения патрона, поверх ствола находится корпус, размещающийся в стволе подствольного гранатомёта таким образом, чтобы капсюль патрона находился в зоне действия бойка подствольного гранатомёта. Ствол имеет держатель патрона. Корпус оснащён фиксатором в виде пластины, подвижно соединённой с корпусом, и содержит упругую защёлку в виде сектора окружности с диаметром, равным диаметру ствола подствольного гранатомёта, с возможностью надевания её на ствол подствольного гранатомёта. Обеспечивается возможность стрельбы патронами с помощью подствольного гранатомёта. 3 з.п. ф-лы, 3 ил.

1. Устройство для стрельбы патронами с помощью подствольного гранатомёта, характеризующееся тем, что содержит ствол, один конец которого имеет возможность размещения патрона, поверх ствола находится корпус, размещающийся в стволе подствольного гранатомёта таким образом, чтобы капсюль патрона находился в зоне действия бойка подствольного гранатомёта, при этом ствол имеет держатель патрона, а корпус оснащён фиксатором в виде пластины, подвижно соединённой с корпусом, и содержит упругую защёлку в виде сектора окружности с диаметром, равным диаметру ствола подствольного гранатомёта, с возможностью надевания её на ствол подствольного гранатомёта.

2. Устройство по п. 1, отличающееся тем, что держатель патрона выполнен в виде гайки-заглушки с отверстием в центре, накручивающейся на ствол поверх патрона.

3. Устройство по п. 1, отличающееся тем, что корпус состоит из колец с отверстиями под винты и по меньшей мере одного хомута, зафиксированного на стволе и находящегося между ними, кольца имеют внутренний диаметр, равный наружному диаметру ствола, а наружный – равный диаметру боеприпаса для подствольного гранатомёта, при этом кольца и хомут стянуты проходящими через них винтами.

4. Устройство по п. 1, отличающееся тем, что ствол выполнен в виде трубы внешним диаметром 25 мм, внутренним диаметром не менее 18,9 мм и длиной от 25 до 50 см.
