Оружие против атакующих дронов (варианты) Российский патент 2025 года по МПК F41F1/08 F41A21/06

Область техники, к которой относится изобретение

Изобретение относится к средствам защитного вооружения пехотинцев, а также автомобильной и бронетанковой техники, от атак БПЛА (дронов) противника преимущественно FPV дронов, а также низкозависающих дронов и к средствам окопной борьбы.

Уровень техники

В настоящее время практика ведения войны ознаменовалась появлением нового класса оружия в виде БПЛА (дронов) небольших размеров производящих как бомбометание с малых высот так с возрастающей интенсивностью непосредственные атаки по типу действия "камикадзе" на цель при управлении FPV. При этом насыщенность вооруженных сил всех стран мира новым оружием непрерывно растет и атаки дронов осуществляются не только на автотехнику, бронетехнику, артиллерийскую и ракетную технику, мотоциклетную технику но даже и все более на индивидуальные человеческие цели (бойцов). В планах потенциальных противников значится выпуск дронов для боевых действий и преимущественно дронов FPV до 1 млн. шт. только до конца 2024 г. Потери автомобильной и бронетехники от атак дронов уже превосходят потери от действия минной, противотанковой, артиллерийской, ракетной и авиационной техники. Как все более показывает практика противодроновые ружья с электронным подавлением радиосигналов управления дроном и видеопотока от дрона становятся все более малоэффективны в связи со все более возрастающими мерами противодействия (например изменение частот, появлением новых частотных диапазонов и технологий передачи видеопотока, применением элементов самонаведения и использованием известных методов и элементов искусственного интеллекта, применение управления через оптическое волокно и пр.) производителей и программистов дронов несмотря на стоимость в сотни тысяч рублей за одно ружье. В середине 2024 г, Компания Auterion Ltd. (США) представила новую систему управления для FPV дронов Skynode S. В небольшом по весу и размерам, и стоимости компьютере Skynode S с программной платформой AuterionOS устанавливаемым на дрон FPV используется комбинированный подход к управлению дроном во время полёта. FPV дрон или иной барражирующий боеприпас взлетает под управлением оператора и по его командам выходит в район нахождения цели. Затем оператор должен обнаружить цель и взять её на сопровождение. После этого полёт до попадания в назначенный объект происходит автоматически. Таким образом устраняются проблемы, связанные с точностью попадания в цель на финальном участке траектории т.е. атаки на цель. Использование Skynode S устраняет недостаточную подготовку или усталость оператора, помехи и потерю сигнала, воздействие систем радиоэлектронной борьбы (РЭБ) и другие проблемы наведения на цель. При этом в связи с долговременными международными санкциями на электронные компоненты и появление системы Skynode S отставание РФ в электронном противодействии по крайней мере окопных (носимых) средств подавления дронов будут только усугубляться. Также как показала уже длительная практика ведение по атакующим дронам противоборствующего огня из личного автоматического оружия бойцов (штурмовых карабинов) даже с расстояния в несколько метров также практически не имеет эффекта и известные случаи уничтожения дронов из автоматического оружия бойцов фактически случайны.

В качестве аналога предлагаемого изобретения выбрано широко известное гладкоствольное охотничье ружье. Как показала практика последних лет и мнение непосредственных участников боевых действий наиболее действенным и простым оружием против атакующих FPV дронов является гладкоствольное оружие с дробовым (картечным) снарядом. Широко известны гладкоствольные охотничьи ружья преимущественно 12-го охотничьего калибра двуствольного, помпового, полуавтоматического, и автоматического типов отстреливающие дробовые снаряды. Патроны для упомянутого оружия даже в исполнении "магнум" и "супермагнум" имеют дробовой заряд практически не более 50-60 г. Эффективно поражать быстроперемещающиеся в воздухе малоразмерные цели типа FPV дронов из имеющихся в производстве в РФ и дружественных странах образцов гладкоствольного оружия бойцы без навыков стендовой стрельбы которая осваивается годами не могут. Осыпь попадания дроби на расстояниях при которых бойцы могут обнаружить и навскидку выцелить атакующий дрон (15-30 м) слишком мала для вероятного повреждения дрона. При этом у двуствольных ружей при этом слишком маленькая зарядность и большое время требуется для перезаряжания. При этом помповые ружья не могут обеспечить большой темп стрельбы без сбивания прицела с цели при ручной перезарядке. При этом полуавтоматические ружья требуют качественного снаряжения патронов для безотказной работы автоматики, их вес при заряде в 8-10 шт. патронов более 4 кг, что неприемлемо для ношения бойцом уже вооруженного штатным длинноствольным оружием. При этом автоматические ружья требуют качественного снаряжения патронов для безотказной работы автоматики, их вес при заряде в 20-30 шт. патронов более 5 кг, что неприемлемо для ношения бойцом вооруженного штатным длинноствольным оружием, а огонь в автоматическом режиме из-за неконтролируемой отдачи практически неприцельный. Насытить войска гладкоствольным оружием 12-го калибра в достаточной мере невозможно принципиально по экономическим и логистическим причинам. Насытить войска гладкоствольным оружием большего калибра чем 12-й имеющего большую навеску дроби, большую осыпь например ружьями 10-го, 8-го и 4-го охотничьего калибра с навесками дроби до 70-100 г еще более нереально потому, что в РФ такие калибры не выпускались кроме производимого для МВД РФ 4-х зарядного помпового карабина КС-23 4-го калибра с нарезным стволом и картечных патронов к нему. Вес карабина без патронов приближался к 4 кг, вес картечного снаряда не превышал аналогичный у патронов 12-го калибра "магнум" и "супермагнум", а осыпь картечью диаметром 8,5 мм вследствие нарезного ствола настолько неплотная, что ни о какой эффективности для стрельбы по малоразмерным целям типа дрон говорить невозможно. На базе карабина КС-23 была выпущена партия в несколько сотен гладкоствольных ружей "Селезень" 4-го калибра также помпового типа. Пользоваться ружьем такого калибра бойцам ВС имеющим штатное оружие и снаряжение практически невозможно в связи с его большим весом ("Селень" весит 4,5 кг) и отсутствия в производстве дробовых патронов 4-го калибра. Недостаток охотничьего гладкоствольного оружия заключается также в невозможности использования его для защиты от атакующих дронов автомобильной техники и бронетехники кроме как бойцами размещаемыми в кузове автотранспорта или на броне по причине невозможности установки такого оружия на указанные типы моторизированной техники, малой осыпи на известных расстояниях атаки, недостаточности количества зарядов для надежного отражения атак дронов на транспортные средства, так как для их поражения уже как правило используется несколько последовательно атакующих дронов. В качестве аналога предлагаемого изобретения можно упомянуть вкладные стволики 12-го калибра для подствольных гранатометов типа ГП-25 удлиненные относительно длины ствола самого гранатомета и др. аналогичных отечественных подствольных гранатометов. Недостаток такого устройства однозарядность при крайне длительном времени перезаряжания. Гипотетически аналогом может служить специальный патрон для подствольных гранатометов указанных типов снаряженный дробовым снарядом позволяющим метать его через ствол гранатомета калибра 40 мм, однако скорость такого дробового снаряда будет крайне мала и недостаточна для эффективного повреждения атакующего дрона в связи с недостаточной длиной ствола отечественных подствольных дульнозарядных гранатометов при опять же однозарядности и длительного времени перезаряжания. Гипотетически аналогом может служить также специальный вкладной ствол калибра 26,5 мм удлиненный относительно длины ствола самого гранатомета под специальный патрон на базе гильзы сигнальных патронов 4-го калибра. Однако и такое решение опять же отличается однозарядностью отсутсвия производства дробовых патронов 4-г калибра при крайне длительном времени перезаряжания. Недостаток описанных аналогов заключается также в невозможности использования их для защиты от атакующих дронов автомобильной техники и бронетехники по причине невозможности установки такого оружия на указанные типы моторизированной техники, малой осыпи на известных расстояниях атаки и недостаточности количества зарядов для надежного отражения атак дронов. В качестве аналога предлагаемого изобретения можно упомянуть также средства защиты бронетехники в виде комплексов кинетической активной защиты (КАЗ; САЗ) типа отечественных "Дрозд", "Арена", "Афганит" и аналогичных зарубежных. Все эти системы имеют следующие недостатки. До сих пор не доказана возможность работы КАЗ по целям атакующим с малой скоростью (60-200 км/ч) Разрыв защитных боеприпасов в нескольких метрах от танка неизбежно повредит расположенное на крыше оборудование, включая и защитную систему, применение системы активной защиты практически исключают взаимодействие танка с сопровождающей его пехотой как на броне, так и находящейся рядом. Ограниченная производительность системы (количество отстреливаемых защитных боеприпасов), не позволяет отражать множественные атаки с одного направления. Но главнейшим недостатком имеющихся типов КАЗ является их стоимость доходящая до миллиона долларов на один КАЗ. Снабжение даже достаточного процента бронетехники такими системами практически невозможна экономически, а снабжение автомобильной техники невозможно принципиально как экономически так и по отсутствию у нее бронирования защищающего экипажи автомобилей от осколков защитных боеприпасов. Сказанное доказывает отсутствие КАЗ на бронетехнике при известных на сегодня широкомасштабных боевых действиях.

В качестве прототипа предлагаемого изобретения выбран патент РФ [1] описывающий многоствольный комплекс стрельбы кинетического поражения целей с электрическим инициированием выстрелов, состоящий из одного или нескольких блоков стволов со стрельчатыми снарядами, метательными зарядами с электроискровыми инициаторами.

Недостаток прототипа предназначенного для вооружения легких и сверхлегких беспилотных летательных аппаратов (БПЛА) истребителей для борьбы с БПЛА противника или для поражения с указанных типов БПЛА наземных целей , а также в наземном исполнении как нелетальное оружие для охраны территорий заключается в малом калибре (в опытных образцах калибр ствола 8 мм, а диаметр тела стрельчатого снаряда всего 2 мм). Столь малый калибр является следствием назначения комплекса для главного назначения, а именно установки на легких и сверхлегких БПЛА (класса "Micro" и "Nano") исключающим применение больших калибров и тяжелых снарядов из-за потери устойчивости положения БПЛА в воздухе вплоть до потери управления и падения БПЛА вследствие большой отдачи при выстрелах. При наземном использовании прототип также исключает применение больших калибров, тяжелых снарядов и больших дульных энергий так как в описании изобретения его использование предполагается по назначению как нелетальное средство остановки активной деятельности биологических целей в тех случаях когда необходимо нанести ущерб цели без гарантированного летального исхода или тяжелой травмы для нее. Теоретически прототип можно использовать для защиты от дронов при увеличении количества стволов для увеличения плотности огня стрельчатыми снарядами но в этом случае критически возрастают габариты блока стволов в связи с неэффективным использованием объема ствола под подкалиберные боеприпасы не требующие достижения больших скоростей, и главное критически возрастает стоимость изготовления множества стволов. Заряжание стволов малого калибра дробовым снарядом дает слишком малую осыпь в связи с малым весом снаряда в малокалиберном стволе. Недостаток прототипа заключается также в невозможности использования его для защиты от атакующих дронов автомобильной техники и бронетехники по причине отсутствия у комплекса средств обнаружения дронов и подачи команд на стрельбу. Недостаток прототипа заключается также в невозможности использования его как штурмовое средство окопной борьбы в связи с отсутствием у него приспособлений для удержания и спусковых приспособлений. Из анализа аналогов и прототипа следует, что в настоящее время не существует эффективного оружия защиты бойцов и проекций авто и бронетехники от атакующих дронов FPV и дронов зависающих перед бомбосбрасыванием на малой высоте.

Раскрытие изобретения.

Техническая проблема заключается в необходимости создания эрзац оружия против атакущих дронов для самозащиты преимущественно индивидуальных бойцов но также с возможностью установки на бронетехнику и автомобильную технику, с возможностью использования как вспомогательного штурмового оружия, с возможностью темповой стрельбы дробовыми, термического действия и смешанными снарядами в том числе очередями при максимально достижимой скорострельности, снарядной осыпи превышающей осыпь дробовых снарядов 12-го охотничьего калибра любого снаряжения при минимально возможной стоимости и возможности массового производства на неоружейных предприятиях с возможностью быстрого насыщения армии оружием фактически одноразового использования.

Технический результат решаемый группой изобретений заключается в создании эрзац оружия против атакующих дронов для самозащиты преимущественно индивидуальных бойцов но также с возможностью установки на бронетехнику и автомобильную технику с возможностью использования как вспомогательного штурмового оружия, с возможностью темповой стрельбы дробовыми, термического действия снарядами и смешанными снарядами в том числе очередями при максимально достижимой скорострельности, снарядной осыпи превышающей осыпь дробовых снарядов 12-го охотничьего калибра любого снаряжения при минимально возможной стоимости и возможности массового производства на неоружейных предприятиях с возможностью быстрого насыщения армии оружием фактически одноразового использования.

Указанный технический результат достигается тем, что оружие содержит по меньшей мере два ствола соединенных в батарею с электрическим инициированием выстрелов, содержащих в стволах снаряды и метательные заряды с электроинициаторами, снаряды представляют собой дробь или картечь или флешетты или пиротехнические звездки или порошок или гранулы или стружку или губку пирофорных или легкоокисляемых металлов, или метаемую сеть, или связанные снаряды, или комплекс указанных видов снарядов, батарея имеет отсоединяемый приклад или пистолетную рукоятку, или переходник для присоединения к штатному огнестрельному автоматическому оружию со спусковым элементом взаимодействующим с высоковольтным пьезоэлементом инициирования выстрелов стволов или электромеханическим или электронным коммутатором низковольтного источника электропитания инициирования выстрелов стволов.

Дополнительная особенность заключается в том, что батарея выполнена как салютная батарея со связанными вместе отдельными стволами из металла, картона, стеклопластика, синтетического полотна, пластмассы или как салютной батареи модульного типа из прессованных или литых материалов.

Дополнительная особенность заключается в том, что стволы имеют скрепление обмоткой металлической проволокой, полимерным или минеральным волокном или сплетенным шнуром из полимерного или минерального волокна.

Дополнительная особенность заключается в том, что стволы имеют металлические лейнеры скрепленные обмоткой из неметаллических материалов.

Дополнительная особенность заключается в том, что стволы имеют разделенный метательный заряд.

Дополнительная особенность заключается в том, что стволы батареи выполнены с нарезами-дисперсант или с раструбами .

Дополнительная особенность заключается в том, что стволы батареи выполнены с зарядной каморой меньшего диаметра чем калибр ствола, или с конической каморой Гомера с плоским или закругленным дном каморы.

Дополнительная особенность заключается в том, что снаряды имеют дисперсант.

Дополнительная особенность заключается в том, что оружие имеет предохранитель в виде электрического выключателя, механического узла или детали или легкоразрушаемого элемента.

Дополнительная особенность заключается в том, что что имеет простейшие прицельные приспособления в виде мушки с целиком или откидных заднего визира и переднего кольца, причем мушка может быть расположена как на батарее так и на прикладе или пистолетной рукоятке.

Указанный технический результат достигается также тем, что оружие содержит по меньшей мере две батареи стволов, каждая из батарей которых содержит по меньшей мере два ствола с электрическим инициированием выстрелов, содержащих в стволах снаряды и метательные заряды с электроинициаторами, батареи закреплены на общем основании, снаряды представляют собой дробь или картечь или флешетты или пиротехнические звездки или порошок или гранулы или стружку или губку пирофорных или легкоокисляемых металлов, или метаемую сеть, или связанные снаряды, или комплекс указанных видов снарядов, батареи имеют направленный радиодатчик, лазерный, инфракрасный, оптический или акустический датчик расстояния до цели или комплекс датчиков, ручной спуск стрельбы и высоковольтное или низковольтное инициирование выстрелов стволов с электронным блоком инициирования выстрелов стволов с источником электропитания приводимым в действие как упомянутыми датчиками так и вручную.

Дополнительная особенность заключается в том, что батарея выполнена как салютная батарея со связанными вместе отдельными стволами из металла, склеенной бумаги, стеклопластика, склеенного синтетического полотна, пластмассы или как салютная батарея модульного типа из прессованных или литых материалов.

Дополнительная особенность заключается в том, что стволы имеют скрепление обмоткой металлической проволокой, полимерным или минеральным волокном или сплетенным шнуром из полимерного или минерального волокна.

Дополнительная особенность заключается в том, что стволы имеют металлические лейнеры скрепленные обмоткой из неметаллических материалов.

Дополнительная особенность заключается в том, что стволы имеют разделенный метательный заряд.

Дополнительная особенность заключается в том, что стволы батареи выполнены с нарезами-дисперсант или с раструбами .

Дополнительная особенность заключается в том, что стволы батареи выполнены с зарядной каморой меньшего диаметра чем калибр ствола, или с конической каморой Гомера с плоским или закругленным дном каморы.

Дополнительная особенность заключается в том, что снаряды имеют дисперсант.

Дополнительная особенность заключается в том, что в качестве электронного блока инициирования выстрелов стволов с источником электропитания используется электрошоковое устройство.

Краткое описание чертежей

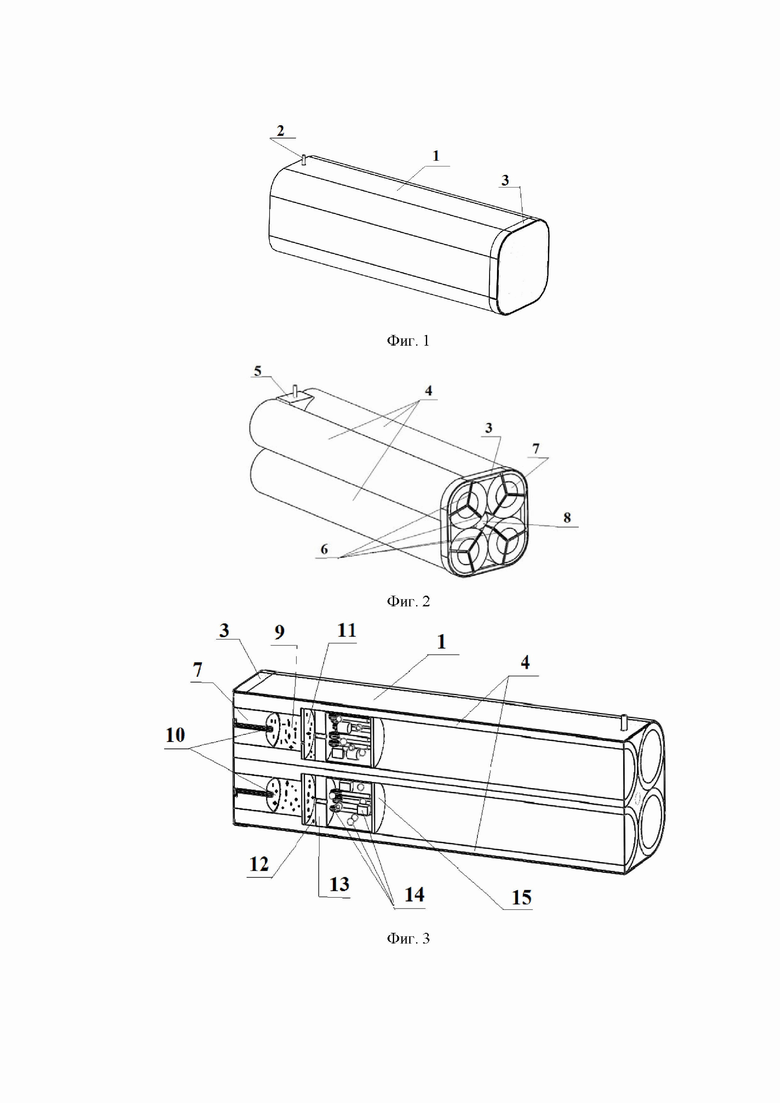

Фиг. 1. Наружный вид базовой батареи.

Фиг. 2. Базовая батарея со снятой оболочкой.

Фиг. 3. Разрез базовой батареи по стволам.

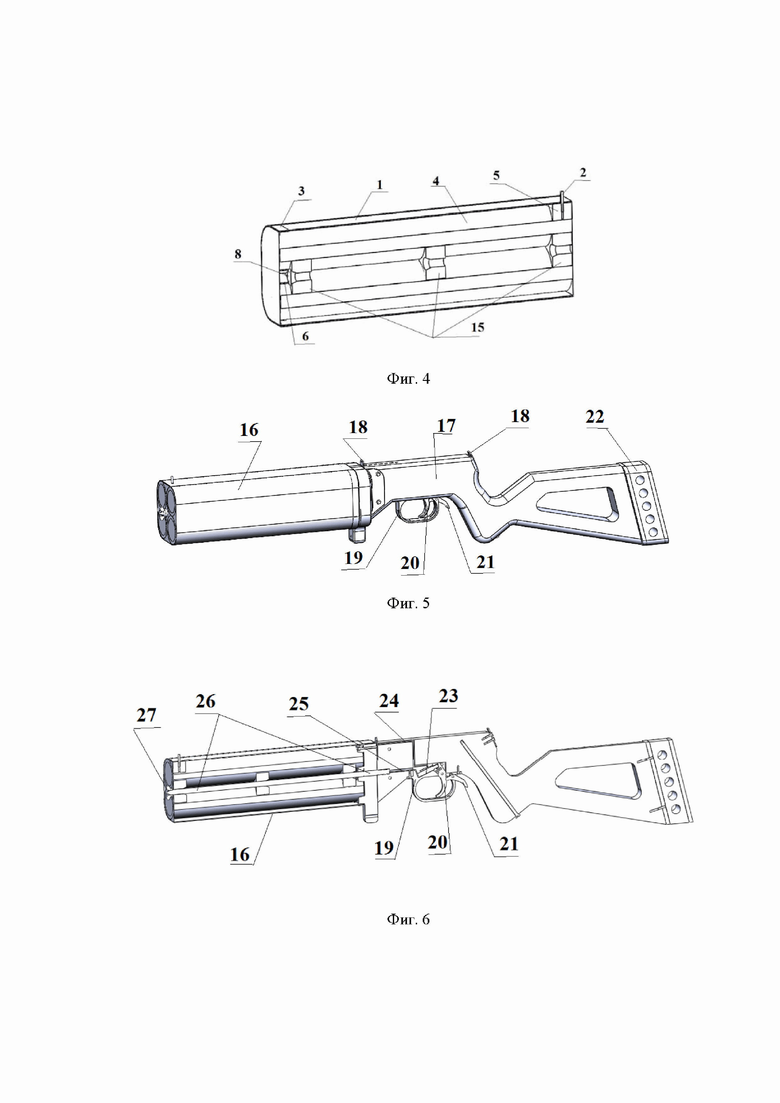

Фиг. 4. Разрез базовой батареи по центральной оси.

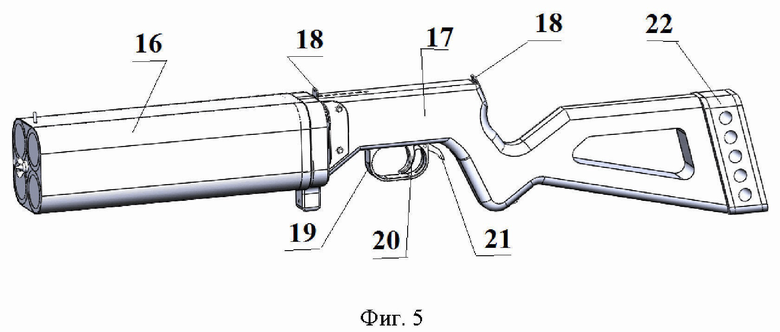

Фиг. 5. Вид оружия с батареей салютных стволов и прикладом.

Фиг. 6. Разрез оружия с батареей салютных стволов и прикладом.

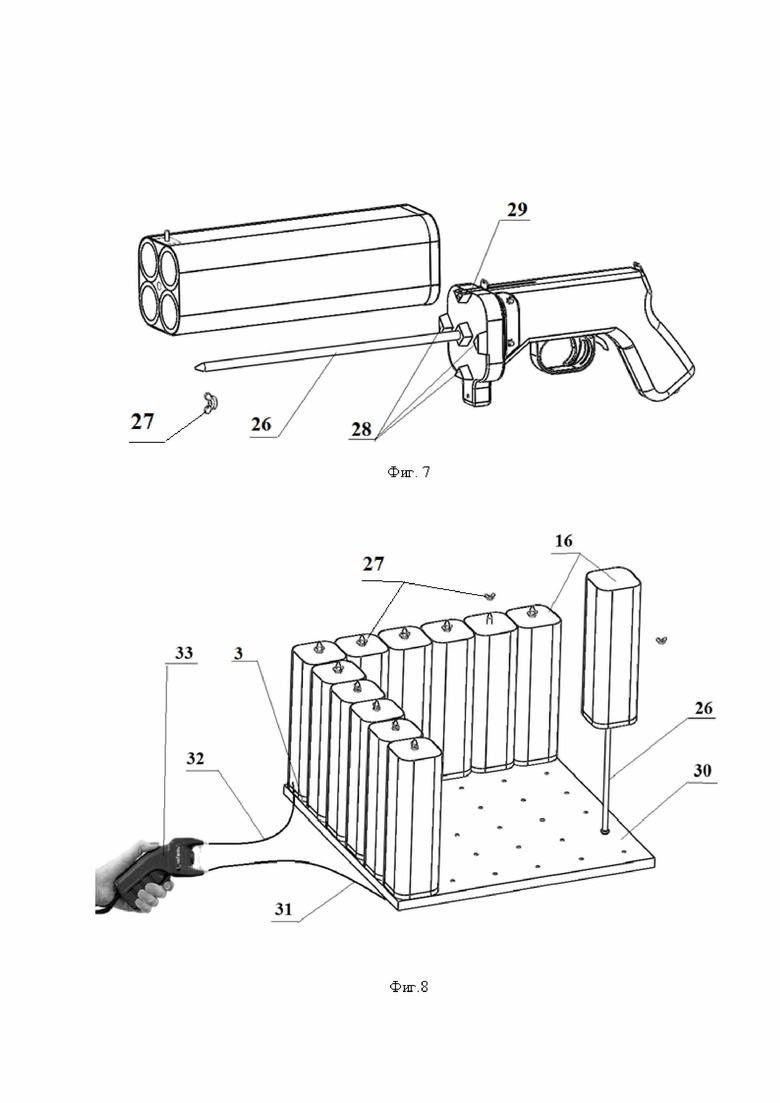

Фиг. 7. Вид оружия с с батареей салютных стволов и пистолетной рукояткой со снятой базовой батареей стволов.

Фиг. 8. Вид сверху оружия для установки на авто и бронетехнику без датчиков расстояния с ручным пуском и множеством батареей салютных стволов на общем основании. (Показано только несколько батарей из всего возможного для установки количества).

Фиг. 9. Вид снизу оружия с множеством батареей салютных стволов на общем основании.

Осуществление изобретения

Фиг. 1. Оружие использует для стрельбы базовую батарею применяемую в двух вариантах заявляемого ниже оружия. Батарея имеет наружную оболочку 1 из водонепроницаемого материала например полимерной пленки с защитной или маскировочной наружной расцветкой, мушку 2, контактный поясок 3. Мушка оружия может быть выполнена откидной или регулируемой в виде рода авиационного прицела прилегающего к наружной оболочке батареи при хранении и отгибаемой при использовании пластины с кольцом обозначающем зону осыпи цели снарядами на среднем расстоянии использования 15-20 м.

Фиг. 2. Контактный поясок 3, стволы 4, намушник 5, выводы 6 электроискровых воспламенителей, заглушки 7 стволов, контактная мембрана 8.

Фиг. 3. Наружная оболочка 1 батареи, зарядная камора 9 с основным пороховым зарядом, электроискровой воспламенитель 10, разделитель 11 зарядов с огнепроводным отверстием, второй пороховой заряд 12, подснарядный пыж 13 с огнепроводным отверстием, снаряд 14 (смесь флэшеттов, дроби и пиротехнических звездок опудренных пороховой мякотью), снарядный пыж 15. Устройство электроискрового воспламенителя 10 с возможностью увеличения разрядных промежутков в результате инициирования пирозарядов не рассматривается в связи с его простотой известной любому среднему специалисту пиротехнику [2]. Подснарядный пыж при использовании только кинетических и опутывающих снарядов не имеет огнепроводного отверстия, а при использовании снаряжения "дыхания дракона" (см. ниже) его может не быть и снаряжение "дыхания дракона" укладывается сразу на пороховой заряд.

Фиг. 4. Наружная оболочка 1 батареи, мушка 2, контактный поясок 3, стволы 4, намушник 5, выводы 6 электроискровых воспламенителей, контактная мембрана 8, соединители-склеиватели 15 стволов. Выводы 6 электроконтактируют с контактной мембраной 8 и контактным пояском 3 обеспечивая параллельное соединение всех электроискровых воспламенителей 10 в двухпроводную цепь с выводом одного электроконтакта электровоспламенителей на мембрану 8, а другого электроконтакта на контактный поясок 3. При таком соединении количество стволов в батарее может быть любым допускаемым по выбранным эргономичным размерным и весовым габаритам батареи стволов.

Батарея в показанном на фигуре исполнении выполнена с количеством стволов 4 шт. с салютным калибром ствола 1,5'' (36-38 мм в зависимости от толщины стенок материала ствола) . Такой же габаритный размер в периметре и длине имеет батарея из 8 шт. стволов (с салютным калибром ствола 1,0'' (25-26 мм в зависимости от толщины стенок материала ствола) которую также может устанавливаться на описываемое ниже оружие для использования батарей стволов. Длина показанных на фигуре стволов стандартна для салютных батарей и составляет 300 мм, однако для увеличения начальной скорости могут применяться стволы и большей стандартной длины салютных стволов. Вес снарядного снаряжения только из дробовых или флешеттов снарядов при указанных калибрах стволов будет превышать вес дробового снаряжения патронов 12-го калибра "магнум" и супермагнум" и ограничиваться только необходимой для эффективного воздействия на цель дульной скорость при еще выносимой стрелком отдачи. При этом уровень отдачи может на значительную величину превышать отдачу даже подствольных гранатометов, так как боец в одном случае при уничтожении атакующего дрона отделывается в крайнем случае переломом ключицы, а в ином случае итогом атаки дрона кончается ампутацией конечностей, или транслюмбарной ампутацией и гарантированной смертью. Выбранное в показанном исполнении количество стволов 4-8 шт. в батарее при большом калибре оптимально по габаритным размерам и реальным возможностям (времени) произвести выстрелы до попадания дрона.

Применение батарей со стволами калибром применяемым в салютной пиротехнике с калибром от 0,8 дюймов и до 2 дюймов целесообразно потому, что изготовление таких стволов отлажено на множестве пиротехнических предприятий. При этом не исключается применения батарей с калибром и более 2ʺ но только для установки на авто и бронетехнику. Батареи стволов могут изготавливаться на обычных пиротехнических предприятиях неспециализированных на выпуск военной техники или на общепромышленных предприятиях со снаряжением пиротехническими компонентами на пиротехнических предприятиях. Стволы могут изготовляться как из труб общепромышленного применения из низкосортной стали, так преимущественно навивкой из бумаги с проклейкой, стекловолокна или синтетического полотна на полимеризующихся компаундах, или модульного типа сразу в батарее из необходимого количества отдельных стволов прессованием или литьем. При этом для прочности стволы из неметаллических материалов могут снабжаться тонкостенными стальными лейнерами дающими возможность увеличение порохового метательного заряда, а значит и увеличения достижимой скорости, дальнобойности и разрушительности кинетического воздействия снарядов. Стволы могут иметь скрепление обмоткой металлической проволокой, полимерным или минеральным волокном или сплетенным шнуром из полимерного или минерального волокна намотанными на ствол с тем или иным шагом вплоть до шага виток к витку. При этом при изготовлении стволов из любых материалов прочность стволов выбирается с расчетом минимального ресурса работы ствола гарантирующих только невозможность разрыва ствола при одном выстреле для минимизации веса ствола. Соединение стволов в батарею производится склеиванием, сваркой, стяжкой хомутами стяжкой наружной оболочкой и иными известными способами.

Стволы батареи целесообразно выполнять с зарядной каморой меньшего диаметра чем калибр ствола, или с конической каморой Гомера с плоским или закругленным дном каморы. Такое устройство каморы фактически представляет собой камеру высокого давления переходящую в камеру низкого давления (ствол большего диаметра) и позволяет стволу изготовленному из тонкостенного металла или неметаллических материалов выдержать наибольшее пиковое давление выстрела в начале ствола.

Заряд стволов как с зарядной каморой уменьшенного диаметра или Гомера так и стволов полностью цилиндрического сечения без изменений внутреннего диаметра могут выполняться с разделенным пороховым зарядом (например бинарного, тринарного и более снаряжения) при котором воспламенение каждой следующей за перегородкой части порохового заряда происходит с запрограммированной задержкой, что «растягивает» верхнюю полку кривой давления в канале ствола, не допуская пика наибольшего давления в начале ствола и тем самым позволяя иметь более тонкие стенки ствола при необходимой обеспечиваемой дульной скорости снаряда. Такое устройство особенно целесообразно при исполнении стволов с минимальной толщиной стенки не выдерживающей большие пиковые дульные давления.

Наиболее разрушительное пробивное действие снарядов при малой дульной скорости достигаемой в сравнительно коротких по длине салютных стволах достигается употреблением в качестве снарядов флешеттов позволяющих разрушать корпуса и электроаккумуляторы обстреливаемых дронов. Однако более целесообразны и иные виды снарядов. Известные снаряды для поражения дронов на малых дистанциях представляют собой как правило дробовые или картечные снаряды или метаемые сети как правило имеющие грузы обеспечивающие их раскрытие на траектории полета к цели, или снаряды связанные тем или иным образом тросами между собой (например связанные сегментные снаряды). В предлагаемом изобретении в качестве снарядов кроме известных может использоваться снаряжение стволов снарядами "дыхание дракона" ("Dragon Breath") ранее не применявшимися для поражения целей, а применявшимися только для развлекательной стрельбы. В качестве снаряжения "дыхания дракона" применяются порошки, чешуя, губка или стружка пирофорных или легкоокисляющихся металлов таких как цирконий, титан, церий, магний, и их сплавы. При этом дальность выстрела с термическим воздействием "дыхание дракона" достигает 90 м. Целесообразно также использование в качестве снарядного снаряжения готовые пиротехнические звездки изготовление которых отлажено на множестве пиротехнических предприятий и которые для увеличения кинетического воздействия могут еще и утяжеляться при изготовлении свинцовыми, медными или стальными порошками или опилками вводимыми в пиростостав звездок. Целесообразно применение снарядов представляющих комплекс (смешанное снаряжение) всех указанных видов снарядов в том числе и сетей из металлических тросов или проволоки. Применение таких снарядов кроме кинетического или связывающего воздействия на тянущие винты дронов дает новый эффект воздействия в виде термического и светового воздействия на оптическую систему дронов. При этом кроме светового воздействия нарушающего видимость оператора дрона в момент выстрелов, высокоскоростные и высокотемпературные частицы горящего металла и окислов "дыхания дракона" или твердые продукты горения пиростоставов звездок внедряются в стекло или полимеры линз видеокамеры дрона обеспечивая уже долговременное ослепление оператора дрона и невозможность управления дроном для повторных атак.

Предлагаемое оружие может использоваться также как вспомогательное штурмовое (для окопной борьбы) оружие в связи с большой возможной плотностью подавляющего огня по сравнению со штатным автоматическим огнестрельным оружием. Вес заявляемого оружия с прикладом или пистолетной рукояткой при расчете массовых характеристик при указанных материалах изготовления и весе снаряда каждого ствола 0,08 кг при стволах их неметаллических материалов около 2,4 кг/2,2 кг при стальных стволах около 3,3 кг/3,1 кг.

При навивке или ином способе изготовления стволов возможно выполнять (формовать на оправке или знаке при литье) рассеивающее осыпь снарядов устройство стволов типа сверловки-дисперсанта, представляющую собой широкие неглубокие нарезы по всей длине ствола, либо сверловку дисперсант подобия нарезки "Парадокс" или сверловки Ланкастера только возле дульного среза подобия. Подобное устройство стволов обеспечивает широкий разброс дробовых снарядов на малых дистанциях от дульного среза ствола, причем более значительный, чем даже устройство гладких стволов "цилиндр" и даже "раструб" подобие которого также можно формовать при изготовлении стволов. Целесообразно также и применение дисперсанта дробового снаряда или иных перечисленных здесь видов снарядов в виде секторного разделения снаряда перегородками. Батарея стволов изготавливается как изделие одноразового использования, и может изготавливаться на любом предприятии по выпуску развлекательной пиротехники либо изготавливаться на любом производственном предприятии и отправляться для снаряжения пиротехническими зарядам и снарядами на предприятие пиротехнической направленности.

Фиг. 5. Оружие состоит из базовой батареи 16, приклада 17 с регулируемыми целиками 18, спусковым блоком 19 со спусковым крючком 20, предохранителем 21 и амортизатором 22. Антабки для ношения оружия на ремне могут быть присоединены дополнительно на имеющиеся или дополнительные винты-саморезы ввинчиваемые в приклад. Целик в ином исполнении может быть откидным в виде прилегающего к "ложе" приклада при хранении и отгибаемого при использовании визира на ножке для использования с батареей стволов с родом отгибаемого авиационного прицела (см. описание Фиг. 1.). Оружие может иметь исполнение как с двумя регулируемыми целиками (для использования разных целиков либо с целью увеличения прицельной линии либо для выбора бойцом более удобного целика по особенностям зрения), но также использовать дальний от приклада целик как мушку вместо мушки на батарее.

Фиг. 6. Спусковой блок 19 со спусковым крючком 20, предохранителем 21, пьезоэлементом 23 (высоковольтным электропьезогенератором) стандартной газовой зажигалки, электропроводником 24 подвода высоковольтного потенциала к контактному пояску 3 батареи стволов, электропроводником 25 подвода высоковольтного потенциала к крепежному стержню 26 батареи стволов, гайка с барашком 27. Предохранитель 21 в виде классического типа предохранителя составляющего общую конструкцию УСМ (ударно-спускового механизма) может быть исключен для удешевления конструкции спускового блока 19 и вместо него может применяться предохранитель в виде заклейки спусковой скобы спускового блока с обеих сторон достаточно легко прорываемой перед использованием пальцем фольгой или пленкой или иным разрушаемым (или отгибаемым) или выталкиваемым пальцем из спусковой скобы элементом не дающим возможности случайного нажатия на спусковой крючок.

Фиг. 7. Оружие с пистолетной рукояткой показанное со снятой с него базовой батареей 16 не отличается от описанного по фиг. 5 и фиг. 6, кроме того, что приклад не выполняется производителем или просто отпиливается пользователем. В этом случае отдача оружия по фиг. 5 не поглощается амортизатором 22, и пользователь будет ощущать очень большую отдачу. Однако из исторического пользования на протяжении десятилетий охотничьими крупнокалиберными пистолетами "хаудах" (howdah) известно, что пользователи всегда предпочитали вывихнутую кисть руки или плечо растерзанию крупным зверем. Поскольку предлагаемое оружие является фактически оружием последнего шанса то пользователь всегда предпочтет вывих чем смертельное ранение.

На оружии с пистолетной рукояткой возможно выполнение также выступа ("передней рукоятки") при перехода ложи к батареи. При этом смешанном снаряжении стволов из дробовых или флешеттов снарядов и пиротехнических компонентов (пиротехнические звездки или "дыхание дракона") или снаряжении стволов только из пиротехнических компонентов оружие может иметь отдачу при выстреле не превосходящее отдачу оружия патронов 12-го калибра "магнум" и супермагнум" и стрельба может быть еще выносима для пользователя оружия с пистолетной рукояткой с придерживанием второй рукой за переднюю рукоятку или за саму батарею. При этом оружие без приклада имеет меньший вес и повышенную мобильность по сравнению с оружием с прикладом. Антабки для ношения оружия на ремне могут быть присоединены дополнительно на имеющиеся или дополнительные винты-саморезы ввинчиваемые в приклад.

Пользование оружием по Фиг. 5 и Фиг. 7 производится следующим образом. При поставке оружия в собранном виде пользователем снимает оружие с предохранителя 21 нажатием его к спусковой скобе до щелчка, производит прицеливание по атакующему дрону по мушке 2 батареи стволов и целику 18 приклада или пистолетной рукоятке после чего нажатием и отпусканием спускового крючка 20 производит необходимое количество выстрелов из оружия по цели с необходимым темпом стрельбы определяемым по максимуму скорости нажатия на спусковой крючок. При этом темп стрельбы из заявляемого оружия не уступает темпу стрельбы из полуавтоматического оружия 12-го калибра. После отстрела снарядов всех стволов оружие может быть выброшено. При наличии запаса базовых батарей 16 пользователь может многократно перезаряжать оружие. Для перезарядки отвинчивается гайка с барашком 27 и полностью стреляная базовая батарея 16 снимается с крепежного стержня 26 и выбрасывается, а в случае недострела части стволов передается для снаряжения оружия описанного ниже по фиг. 8 . Новая батарея 16 насаживается торцом на острие стержня 26 и продвигается по нему до упора к прикладу или пистолетной рукоятке до насаживания заднего торца наружная оболочки 1 батареи 16 на выступы 28 приклада или пистолетной рукоятки. При надвигании батареи на стержень заостренный конец прорывает контактную мембрану 8 обеспечивая ее плотный электроконтакт с электропроводником 25 электрически соединенным со стержнем 26. Затем гайка с барашком 27 навинчивается на выступающий конец крепежного стержня 26 плотно прижимая батарею 16 к прикладу или пистолетной рукоятке центрируя ее относительно оси оружия и обеспечивая плотный электроконтакт контактного пояска 3 с электропроводником 24 электрически соединенным с контактом 29 приклада или пистолетной рукоятки и надежное крепление батареи к прикладу или пистолетной рукоятке.

Оружие с прикладом или пистолетной рукояткой изготавливаются из наиболее легкой просушенной сосновой доски обладающей наименьшей плотностью покрытой влагостойким лаком или краской с защитной или маскировочной расцветкой, а также в качестве заменителей доски из фанеры, ДСП и МДФ, например многопроходной лазерной резкой или на фрезерных станках ЧПУ. Металлический уголок, саморезы, болты, гайки, пьезоэлемент газовой зажигалки и вспененный полиэтилен амортизатора являются метизными или широкоходовыми изделиями. Единственный узел спусковой механизм изготавливается литьем из термопласта и может быть вообще исключен с установкой пьезоэлемента в ложе или пистолетную рукоятку с выходом кнопки пьезоэлемента на поверхность оружия и защитой ее от случайного нажатия простейшим предохранительным приспособлением в виде срываемого колпачка (одной детали) или отгибаемого перед применением простого гвоздя (одной детали) вбитого в дерево ложи перед кнопкой пьезоэлемента. Возможно исполнение пустотелых прикладов и пистолетных рукояток методами формования из термопластов однако для этого требуются дорогостоящие пресс-формы и дорогостоящие пластавтоматы с большим объемом впрыска, что недоступно большинству малых предприятий.

Для инициирования выстрелов стволов в предлагаемом оружии с прикладом или пистолетной рукояткой представленном на фигурах применяется высоковольтное электроискровое воспламенение зарядов стволов базовой батареи описанной по фигурам 1; 2; 3; 4. Высоковольтное электроискровое воспламенение производится от стандартных высоковольтных пьезогенераторов не требующих коммутаторов для последовательного производства выстрелов. При этом инициирование последовательных выстрелов всех стволов в батарее осуществляется по двухпроводной электрической линии [1] . В ином исполнении оружие может быть изготовлено также и с низковольтным воспламенением при использовании мостиковых электровоспламенителей в базовой батарее стволов и электромеханическим или электронным коммутатором очередности инициирования метательных зарядов стволов. Низковольтное воспламенение зарядов стволов производится от помещаемых в заряд ствола стандартных пиротехнических мостиковых электровоспламенителей развлекательной пиротехники например производства Китая. При этом отечественная промышленность уже выпускает нелетальное оружие с низковольтным воспламенением и отработанным электрокоммутатором на 4 выстрела (электромеханическим пистолет "Премьер-4" компании А+А) и электронным коммутатором (пистолет "Оса" ПБ-4). Установка таких выпускаемых серийно низковольтных коммутаторов в предлагаемое оружие не составляет трудностей. Однако при низковольтном воспламенении стоимость как базового блока стволов так и самого оружия существенно возрастает так как мостиковые электровоспламенители существенно дороже электроискровых воспламенителей, а стоимость низковольтных электрокоммутаторов как электромеханического так и электронного типов и контактных групп оружия также значительно больше чем стоимость пьезоэлемента от зажигалки. Кроме того оружие требующее наличие низковольтного источника питания в виде электробатареи или аккумулятора лишается свойства практически неограниченного срока хранения в боеготовом состоянии из-за неизбежного саморазряда источника питания и необходимости контроля его заряда. Этот недостаток может нивелироваться применением в оружии с низковольтным воспламенением магнитно-импульсного генератора на размыкании или замыкании магнитного потока но в этом случае стоимость оружия возрастает на еще более существенную величину. Кроме того оружие с низковольтным воспламенением лишается еще одного преимущества оружия с электроискровым воспламенением, а именно возможности установки на приклад или пистолетную рукоятку батареи или связки батарей с любым количеством стволов которые еще не делают оружие невозможным в использовании в связи с возрастанием неудобства пользования, габаритов и веса. Такое ограничение связано с необходимостью изготовления оружия с мостиковым электровоспламенением с множеством контактных групп обеспечивающих передачу электротока воспламенения от приклада или пистолетной рукоятки к батарее стволов и усложнение и удорожание электрокоммутатора очередности выстрелов. Предлагаемое оружие может быть исполнено также как батарея стволов с электрическим пусковым блоком инициирования выстрелов например в виде укороченной пистолетной рукоятки по аналогии с рукоятками отечественных подствольных гранатометов ГП-25 имеющей аналогичную ГП-25 конструкцию переходника (крепления) для присоединения к штатному огнестрельному автоматическому оружию (автомату Калашникова). Переходник может изготовляться с минимальным весом с расчетом надежности крепления без расшатывания и разрушения только на несколько выстрелов. Для удешевления изготовления переходник может крепиться к штатному оружию путем привязки (примотки) к оружию стяжками-хомутами, полимерным скотчем, веревкой. Прицеливание производится по штатному прицелу автоматического оружия. Подствольное оружие может иметь батарею только из 2-х стволов при этом вес оружия с неметаллическими стволами будет менее чем подствольного гранатомета ГП-25/ГП-34.

Фиг. 8. Оружие для установки на автобронетехнику состоит из нескольких базовых батарей 16, с высоковольтным электроискровым воспламенения зарядов стволов устанавливаемых на общее нетокопроводное основание 30 (например из пластмасс или дерева с влагостойким и электроизолирующим покрытием стороны основания контактирующего с торцами батарей) в котором установлены стержни 26. Перед установкой на основание от батарей отвинчиваются или выдергиваются запрессованные в намушник мушки 2. По установке батарей на основание они закрепляются на стержнях 26 гайками с барашком 27. Все стержни 26 соединены между собой электрически электропроводником и образуют первый вывод 31 инициирования выстрелов стволов батарей , а к любому из контактных поясков 3 батарей подключен второй вывод 32 инициирования выстрелов стволов батарей. Соединение всех контактных поясков 3 батарей достигается их расположением на основании практические вплотную причем неизбежные зазоры допуска установки батарей на основание между ними при инициировании пробиваются высоковольтным электроискровым разрядом при инициировании. Выводы инициирования подключаются к электронному блоку инициирования выстрелов стволов с источником электропитания приводимым в действие при помощи сигнала запуска стрельбы от направленного датчика расстояния до цели. Направленный датчик расстояния до цели представляет собой любой тип радио, лазерного, инфракрасного, оптического или акустического датчика позволяющего обнаружить цель размером с FPV дрон на расстоянии 20-30 м в секторе или пятне с расхождением соответствующим выбранной осыпи применяемых снарядов еще обладающих кинетической или кинетико-термической энергией для механического или оптического повреждения систем дрона. Целесообразно применение комплекса из 2 датчиков расстояния до цели разных типов. При этом сигнал на запуск блока инициирования выстрелов должен поступать когда оба датчика покажут расстояние до цели с разрешаемыми для них допусками измерения расстояния. После запуска блока инициирования и начала стрельбы оружие может производить как непрерывную стрельбы до полного израсходования зарядов всех стволов батарей, так и для отражения повторных атак дронов стрельбу с выбранным количеством выстрелов до завершения стрельбы например от команд датчиков что цель пропала (упала, взорвалась, вышла из зоны действия датчиков). Электронный блок инициирования кроме сигналов от датчиков также может приводиться в действие ручным спуском, например выносной кнопкой с предохранителем от случайного нажатия.

В качестве электронного блока инициирования в предлагаемом оружии может быть использовано как специальные устройства описанные в [1] в которых можно предусмотреть функцию регулировки темпа стрельбы. Для упрощения и снижения стоимости и возможности широкого производства в качестве электронного блока инициирования может использоваться стандартное электрошоковое оружие 33 (электрошокер) выпускаемое рядом компании РФ. Для этого к двум боевым электродам электрошокера просто присоединятся (припаиваются или приматываются) выводы 31 и 32 из проводов с высоковольтной изоляцией например для систем зажигания автомобилей или неоновых ламп. К выводам 31 и 32 присоединяется также и специально сконструированный электронный блок инициирования с датчиками расстояния до цели с направленными антеннами по оси расположения стволов батарей например рупорными или параболическими (в том числе и звуковые концентраторы). Запуск специального электронного блока инициирования дублируется ручным запуском например от кнопки с предохранителем на рукоятке например типа рукоятки джойстика с проводной или беспроводной связью с электронным блоком инициирования. При использовании электрошокера в качестве электронного блока инициирования с датчиками расстояния датчики должны выдавать сигнал запуска на твердотельный ключ замыкающий цепь питания (включения) схемы электрошокера параллельно собственному выключателю начала работы электрошокера на его корпусе (для этого из корпуса электрошокера выводятся два провода подключенные внутри электрошокера параллельно кнопке включения электрошокера). При выходе датчиков расстояния из строя, повреждении датчиков или антенн оружие может использоваться в простейшем режиме работы при инициировании выстрелов вручную только при помощи электрошокера. При этом электрошокер может находиться в руке бойца (дозорного стрелка) находящимся в кузове или на броне или в башне и управляющим стрельбой оружия для защиты задней проекции автобронетехники при ее передвижении. Стандартные отечественные электрошокеры производства разных компаний имеют частоту боевых разрядов от 50 Гц -до 200 Гц, и это означает, что темп стрельбы при инициировании выстрелов от электрошокеров предлагаемого оружия может составлять от 3000 выстр./мин до 12000 выстр./мин. При этом снижение темпа стрельбы в случае необходимости может достигаться недозарядом или полуразрядом источника питания электрошокера. Вследствие того, что отечественные электрошокеры дают длину высоковольтного искрового разряда по воздуху 17-25 мм, а размеры высоковольтных электроискровых воспламенителей с возможностью увеличения разрядных промежутков в результате инициирования пирозарядов имеют меньшие габариты при длине искрового разряда не превышающего 5-10 мм, в цепь инициирования целесообразно последовательно включать воздушный разрядник с расстоянием между разрядными электродами 10-15 мм. При использовании оружия исполнения по фиг. 8 (36 шт. батарей как на фигуре по количеству отверстий в основании 30 под стержни 26) с 144 стволами батарей калибром 1,5''), каждое короткое нажатие (0,1 с) на кнопку пуска электрошокера будет вызывать очередь из стволов в 5 выстрелов для электрошокеров с частотой боевых разрядов от 50 Гц и 20 выстрелов для электрошокеров с частотой боевых разрядов от 50 Гц. При составлении батарей из стволов калибром 1'' количество стволов в оружии таких же габаритов как и на 36 батарей (540х540х330 мм) будет уже 288 шт. При указанном темпе стрельбы оружие с снаряжением включающим в себя "дыхание дракона" или пиротехнические звездки будет создавать в буквальном, а не переносном смысле стену огня и кинетических элементов перед атакующим дроном не достижимую ни в одном из видов существующего оружия включая огнеметы.

В качестве электронного блока инициирования в предлагаемом оружии иного исполнения чем на фиг. 8 может быть использовано и низковольтное мостиковое электровоспламенение зарядов стволов. Однако в этом случае стоимость оружия многократно возрастает и усложняется так как например для приведенного на фиг. 8 оружия (36 батарей по 4 ствола калибром 1,5'' в каждой) со 144 стволами потребуется 145 низковольтных контактных групп стволов и оружия с 290 местами пайки и электронный коммутатор с дорогостоящими микросхемами коммутации и твердотельными ключами от которых к оружию будет проходить жгут из 145 проводов с 145 местами пайки. Тем не менее и такое исполнение возможно так как обеспечивает как меньшую надежность по контактам, так и большую надежность по отношению к нештатным срабатыванием с выстрелами от статического и атмосферного электричества хотя из многодесятилетней практики пользования дистанционными электрошоковыми (ДЭШО) случаев срабатывания их стреляющих картриджей с высоковольтным электроискровым воспламенением зарядов выстрелов от статического и атмосферного электричества практически не известно. При этом предлагаемое оружие с высоковольтным искровым воспламенением может иметь простейшие устройства защиты от статического и атмосферного электричества описанные в [1].

Основание 30 может иметь иное конструктивное исполнение например быть с регулируемым углом оси стволов по горизонтали и вертикали представляя род лафета или оружейного станка но это вызывает удорожание оружия и лишает возможности бойцов и ремонтников авто и бронетехники устанавливать оружие на технику на самодельные крепления основания оружия выбираемые в зависимости от наиболее атакоопасных углов и направлений атак дронов на ту или иную технику. Готовый оружейный лафет или станок не дает также возможности учитывать геометрию и устройство кузовов или бронедеталей корпусов авто и бронетехники или устройств решетчатой защиты и защиты сетками и листовым металлом типа "мангал" или "сарай" на или поверх которых или в незащищенные места прохода и выхода бойцов на в кузова, на броню или внутрь бронетехники (которые как правило атакуют дроны при наличии механической защиты) может устанавливаться заявляемое оружие.

Предлагаемое изобретение дает:

-Возможность быстрого насыщения армии индивидуальным эрзац-оружием (Ersatzwaffe) при этом в настоящее время превосходящим по комплексу свойств все известные виды оружия борьбы с FPV дронами и ударными дронами с искусственным интеллектом и элементами самонаведения.

-наиболее простая техническая осуществимость при значительно большей эффективности поражения дронов по сравнению с аналогами и прототипом.

- эффективность поражения целей значительно превышающую возможность поражения подобных целей у прототипа за счет применения большого калибра с большим весом указанных типов снарядов дающих большую осыпь, а значит и большую вероятность поражения цели.

- возможность увеличения и удешевления производства оружия против дронов и соответственного увеличения возможности его использования. Предлагаемое оружие могут производить предприятия по выпуску развлекательной пиротехники которые большую часть года не имеют значительного сбыта своей продукции потребляемой преимущественно в новогодние и иные значительные праздники и любые предприятия с деревообрабатывающим оборудованием.

- возможность оснащать дешевым оружием против дронов автомобильную и бронетехнику без риска травматических поражений пехоты как на броне, так и находящейся рядом.

- возможность применять оружие как вспомогательного штурмового.

-при использовании высоковольтной системы искрового электроинициирования выстрелов достигается уменьшение массогабаритных характеристик оружия, за счет отсутствия электронного блока коммутации при кардинальном уменьшения массы медных коммутационных проводов. Удешевление электронного блока инициирования зарядов стволов за счет отсутствия в нем многоножечных микроконтроллеров, и токовых полупроводниковых ключей. Стоимость электронного блока электроискрового инициирования в предлагаемом изобретении крайне невысока так как в простейшем случае с нерегулируемым темпом стрельбы электронный блок электроискрового инициирования представляет собой стандартный электрошокер отечественного производства. При этом количество стволов обслуживаемое для производства стрельбы электронным блоком электроискрового инициирования теоретически не ограничено.

-повышение надежности инициирования вследствие невозможности возникновения "неконтактов" так как все зазоры в подводящих линиях автоматически выбираются искровым разрядом с длиной разряда по воздуху заведомо более разрядных промежутков в электроискровых инициаторах зарядов и максимально конструктивно возможных паразитных зазоров.

-уменьшение стоимости воспламенителей, так как изготовление электроискровых воспламенителей технологически много проще чем мостиковых электровоспламенителей, трудоемкость изготовления также значительно ниже и соответственно стоимость электроискровых воспламенителей крайне невысока по сравнению с мостиковыми электровоспламенителями на джоулевом тепле.

-возможность заменять батареи индивидуального оружия с недостреляными снарядами на полностью заряженные батареи с передачей недостреляных батарей для сборки оружия защиты авто и бронетехники на основании, так как индивидуальный боец должен иметь полное количество возможных выстрелов оружия не перенося лишний вес отстреляных стволов, а оружие для авто и бронетехники может иметь батареи и с неполными зарядами так как общее количество стволов в батареях на основании все равно велико, а лишний вес отстреляных стволов не имеет значения .

Из уровня техники неизвестно влияние признаков, совпадающих с отличительными признаками заявленного изобретения, на указанный заявителем технический результат. Каждый существенный признак предлагаемого изобретения необходим, и их совокупность является достаточной для достижения новизны качества, неприсущей признакам в разобщенности, то есть поставленная в изобретении техническая задача решена не суммой эффектов, а новым сверхэффектом суммы признаков. Предложенные отличия предлагаемого изобретения не являются очевидными для специалиста по стрелковому вооружению, и прямо не следуют из постановки технической проблемы.

Источники информации

1. Патент РФ № 2721636.

2. Патент РФ № 2672644.

Оружие содержит по меньшей мере два ствола, соединенных в батарею с электрическим инициированием выстрелов, содержащих в стволах снаряды и метательные заряды. Батарея имеет отсоединяемый приклад, или пистолетную рукоятку, или переходник для присоединения к штатному огнестрельному автоматическому оружию со спусковым элементом, взаимодействующим с узлом электрического инициирования выстрелов стволов. Оружие содержит по меньшей мере две батареи стволов, каждая из батарей которых содержит по меньшей мере два ствола с электрическим инициированием выстрелов. В стволах содержатся снаряды и метательные заряды, батареи закреплены на общем основании, батареи имеют направленный радиодатчик, лазерный, инфракрасный, оптический или акустический датчик расстояния до цели или комплекс датчиков, ручной спуск стрельбы и высоковольтное или низковольтное инициирование выстрелов стволов с электронным блоком инициирования выстрелов. Технический результат - оружие одноразового использования против атакующих дронов для самозащиты и с возможностью установки на бронетехнику и автомобильную технику. 2 н. и 17 з.п. ф-лы, 9 ил.

1. Оружие, содержащее по меньшей мере два ствола, соединенных в батарею с электрическим инициированием выстрелов, отличающееся тем, что стволы выполнены с возможностью размещения снарядов, представляющих собой дробь, или картечь, или флешетты, или пиротехнические звездки, или порошок, или гранулы, или стружку, или губку пирофорных или легкоокисляемых металлов, или метаемую сеть, или связанные снаряды, или комплекс указанных видов снарядов и метательные заряды с электроинициаторами, батарея имеет отсоединяемый приклад, или пистолетную рукоятку, или переходник для присоединения к штатному огнестрельному автоматическому оружию со спусковым элементом, взаимодействующим с высоковольтным пьезоэлементом инициирования выстрелов стволов или электромеханическим или электронным коммутатором низковольтного источника электропитания инициирования выстрелов стволов.

2. Оружие по п. 1, отличающееся тем, что батарея выполнена как салютная батарея со связанными вместе отдельными стволами из металла, картона, стеклопластика, синтетического полотна, пластмассы или как салютная батарея модульного типа из прессованных или литых материалов.

3. Оружие по п. 2, отличающееся тем, что стволы имеют скрепление обмоткой металлической проволокой, полимерным или минеральным волокном или сплетенным шнуром из полимерного или минерального волокна.

4. Оружие по п. 2, отличающееся тем, что стволы имеют металлические лейнеры, скрепленные обмоткой из неметаллических материалов.

5. Оружие по п. 1, отличающееся тем, что стволы имеют разделенный метательный заряд.

6. Оружие по п. 1, отличающееся тем, что стволы батареи выполнены с нарезами-дисперсант или с раструбами.

7. Оружие по п. 1, отличающееся тем, что стволы батареи выполнены с зарядной каморой меньшего диаметра, чем калибр ствола, или с конической каморой Гомера с плоским или закругленным дном каморы.

8. Оружие по п. 1, отличающееся тем, что снаряды имеют дисперсант.

9. Оружие по п. 1, отличающееся тем, что имеет предохранитель в виде электрического выключателя, механического узла или детали или легкоразрушаемого элемента.

10. Оружие по п. 1, отличающееся тем, что имеет простейшие прицельные приспособления в виде мушки с целиком или откидных заднего визира и переднего кольца, причем мушка может быть расположена как на батарее, так и на прикладе или пистолетной рукоятке.

11. Оружие, содержащее по меньшей мере две батареи стволов, каждая из батарей которых содержит по меньшей мере два ствола с электрическим инициированием выстрелов, отличающееся тем, что стволы выполнены с возможностью размещения снарядов, представляющих собой дробь, или картечь, или флешетты, или пиротехнические звездки, или порошок, или гранулы, или стружку, или губку пирофорных или легкоокисляемых металлов, или метаемую сеть, или связанные снаряды, или комплекс указанных видов снарядов и метательные заряды с электроинициаторами, батареи закреплены на общем основании, батареи имеют направленный радиодатчик, лазерный, инфракрасный, оптический или акустический датчик расстояния до цели или комплекс датчиков, ручной спуск стрельбы и высоковольтное или низковольтное инициирование выстрелов стволов с электронным блоком инициирования выстрелов стволов с источником электропитания, приводимым в действие как упомянутыми датчиками, так и вручную.

12. Оружие по п. 11, отличающееся тем, что батарея выполнена как салютная батарея со связанными вместе отдельными стволами из металла, склеенной бумаги, стеклопластика, склеенного синтетического полотна, пластмассы или как салютная батарея модульного типа из прессованных или литых материалов.

13. Оружие по п. 12, отличающееся тем, что стволы имеют скрепление обмоткой металлической проволокой, полимерным или минеральным волокном или сплетенным шнуром из полимерного или минерального волокна.

14. Оружие по п. 12, отличающееся тем, что стволы имеют металлические лейнеры, скрепленные обмоткой из неметаллических материалов.

15. Оружие по п. 11, отличающееся тем, что стволы имеют разделенный метательный заряд.

16. Оружие по п. 11, отличающееся тем, что стволы батареи выполнены с нарезами-дисперсант или с раструбами.

17. Оружие по п. 11, отличающееся тем, что стволы батареи выполнены с зарядной каморой меньшего диаметра, чем калибр ствола, или с конической каморой Гомера с плоским или закругленным дном каморы.

18. Оружие по п. 11, отличающееся тем, что снаряды имеют дисперсант.

19. Оружие по п. 11, отличающееся тем, что в качестве электронного блока инициирования выстрелов стволов с источником электропитания используется электрошоковое устройство.
