Складной массажный валик Российский патент 2025 года по МПК A63B23/00

Изобретение относится к тренировочным устройствам в домашних условиях, а именно к складному валику для массажа.

Известны методы массажа и самомассажа с применением различных устройств. Массажные валики получили широкое распространение как эффективное устройство для массажа спины и конечностей под давлением веса собственного тела. Валик помогает разминать мышцы, устранять спазмы, мягко корректировать положение позвонков в позвоночнике, и таким образом обеспечивает быстрое восстановление функциональности. При этом эффективность использования таких методов повышается при регулярной и систематической практике.

Известен Способ восстановления функционального состояния организма путем коррекции позвоночника и тренажер для массажа и установки позвонков (RU 2273466 С2, A61H 1/00, A63B 23/00, опубл. 10.04.2006). Тренажер содержит основание с расположенными на его контактной поверхности рядами массажными элементами, роликами, разделенными выемкой, а глубина сечения выемки адекватна высоте позвонков. Тренажер снабжен телескопической стойкой, установленной в основании стойки и шарнирно соединенной с телескопической П-образной тягой, закрепленной на телескопической стойке с возможностью перемещения по ней, при этом основание тренажера закреплено на стойке, его боковые грани выполнены под углом <90°, а телескопическая стойка и телескопическая П-образная тяга имеют механизмы крепления соответственно по высоте стойки и по длине тяги. Тренажер позволяет обеспечить давление во фронтальной и сагиттальной плоскостях на зону смещения позвонка посредством упора руками в П-образную тягу тренажера, а спины на массажные элементы тренажера и затем позвоночника на боковую грань основания тренажера, при этом позвоночник одновременно растягивают по вертикали весом пациента путем подгибания коленей, что и массирует мышцы вдоль позвоночника, и корректирует сдвинутые позвонки. Большие масс-весовые характеристики устройства определяют его использование в стационарном режиме, требуют больших площадей пространства размещения и не предназначены для транспортировки мобильных потребителей.

Известно Устройство для лечения, фитнеса и занятий спортом (US20120035029, A63B 21/00, A61H 15/00, B29C 47/00, B29C 45/00, B29C 53/40, B29C 65/48, опубл. 09.02.2012 г.) и способ его применения в различных ситуациях, для решения различных задач. Устройство выполнено неразборным, корпус из вспененного материала заданной плотности, веса и размера, на поверхности устройства выполнены различные выступы для достижения максимального массажного эффекта. Известному устройству присущ тот же недостаток – большой объем и громоздкость конструкции, затрудняющие транспортировку и хранение. Кроме того, выступы на валике имеют постоянный характер, то есть чтобы получить другую форму выступов для решения иных задач по оздоровлению требуется другой валик, соответствующий необходимой форме выступов.

Известен Массажный валик (RU 204884 U1, A61F 5/01, A61H 15/00, опубл. 16.06.2021), который представляет собой объемное геометрическое тело в виде замкнутой оболочки из износостойкого текстильного материала, заполненной фрагментированным наполнителем. На внешнюю поверхность оболочки нанесено дискретное покрытие в виде микровыпуклостей, выполненных из термопластичного материала и расположенных на внешней поверхности оболочки на расстоянии 0,5…5 мм друг от друга с образованием точечного рельефного рисунка, причем высота микровыпуклости составляет 0.1…5 мм, наибольший размер поперечного сечения основания - 1…10 мм, а в качестве формообразующего наполнителя используют фрагментированный наполнитель, состоящий из несвязанных между собой фрагментов, например, полиэфирное волокно, лузга гречихи, кедровая стружка, пленка кедрового ореха, лаванда, ароматные травы. Исходя из медицинского анализа, форма и шаг расположения микровыпуклостей тщательно подобраны для каждой отдельной части тела, то есть для каждой конкретной части требуется конкретная оболочка с массажными элементами, а в целом – набор оболочек. В силу слабоупругих свойств объемного наполнителя оболочки и её последующей деформации при использовании, валик не может быть эффективным устройством для массажа спины и конечностей под давлением веса собственного тела. Скорее его целесообразно использовать при ручном массаже частей тела с соответствующими микровыпуклостями оболочек, что весьма затруднено при массаже спинных мышц вдоль позвоночника.

Известно Миофасциальное покрытие для ролика (US 77113598, A61H 7/00, A61H 15/0092, A61H 2015/0014, A61H 2201/1685, США, опубл. 11.04.2013 г.), представляет собой чехол для массажного ролика. Чехол включает в себя удлиненную трубчатую конструкцию. Стенка чехла может иметь внутреннюю поверхность, которая выполнена с возможностью охвата внешней поверхности массажного ролика. Внешняя поверхность удлиненной трубчатой конструкции может иметь текстурированную поверхность, и удлиненная трубчатая структура имеет плотность, заданную для миофасциального мышечного расслабления. Внутренняя поверхность стенки и внешняя поверхность стенки определяют толщину покрытия для тренажера. Техническое решение также может включать способ использования последовательности покрытий, имеющих различную плотность, толщину и текстуру, для обеспечения миофасциального расслабления. Известное техническое решение предназначено для использования с уже имеющемся в распоряжении пользователя твердым массажным валиком, поверх которого в качестве оболочки или внешнего покрытия надевается предложенное техническое решение. Техническое решение позволяет решать ряд задач, связанных с восстановлением функциональности мышц тела при использовании различных форм и текстур массажного контактного покрытия. Известное техническое решение раскрывает эффективность и пользу самомассажа на ролике со специальным покрытием под давлением собственного веса. Однако при этом для его использования требуется ролик заданной длины и диаметра, подходящий под предложенный чехол. Авторы не заявляют и не конкретизируют характеристики ролика, но большинство доступных на рынке и подходящих для использования в паре с указанным чехлом имеют те же недостатки, что были обозначены ниже - габариты, вес и форма, затрудняющие их транспортировку и мобильное использование.

Как правило, известные устройства представляют собой чехлы с покрытием различных форм и текстур, подобранных из целесообразности по медицинским показателям пользователя, надетые на твердый цилиндр, обычно имеющий диаметр около 10-20 сантиметров. При использовании пользователь ложится на валик, позволяя весу собственного тела оказывать давление на мышцы, которые находятся непосредственно поверх валика. Перекатываясь взад-вперед по валику, пользователь эффективно разминает мышцы, мягко корректирует позвонки в позвоночнике. Можно выполнять полный спектр движений, но чаще всего это устройство используется для мышц спины, ног, рук и шеи. Использование валика является хорошей альтернативой к регулярным походам к массажисту или мануальному терапевту.

Известные валики изготавливаются из полимерных материалов, например, поролона, резины и тому подобных упругих или твердых материалов. Зачастую это делает устройства достаточно объемными, а иногда и тяжелыми, что затрудняет их транспортировку и хранение.

Поролоновые и пенопластовые валики, как правило, легкие. Однако, пользователи, например, спортсмены, нуждающиеся в регулярном массаже, вне зависимости от их местонахождения (на тренировке, дома, на рабочем месте, в поездке) не могут возить с собой громоздкое, объемное устройство. Поэтому возникает потребность в массажном устройстве, конструкция которого позволяет создать жесткий цилиндрический валик в рабочем положении для массажа и плоскую форму в сложенном транспортном положении или при его хранении.

Известен Портативный массажный валик (US 20150190304 A1, A61H 7/00, A61H 15/0092, A61H 2015/0014, A61H 2201/1685, опубл. 11.04.2013г.), содержит внешнюю контактную оболочку, имеющую ряд продольных ребер, параллельных продольной оси, причем контактная оболочка имеет внутреннюю полость и складную опорную конструкцию, имеющую множество расположенных на расстоянии друг от друга дисков, расположенных во внутренней полости контактной оболочки и имеющих размеры, обеспечивающие соприкосновение и внутреннюю радиальную поддержку продольных ребер жесткости для обеспечения расширенной, цилиндрической формы контактной оболочки. Каждый диск имеет одну точку крепления с возможностью поворота из первой, перпендикулярной, относительно продольных ребер жесткости, ориентации, ко второй ориентации, параллельной, относительно продольных ребер жесткости, позволяя устройству складываться до объема, меньшего, чем расширенная форма, из цилиндрической расширенной формы, приспособленной для поддержки веса человека, катающегося по валику, в сжатую, сплющенную форму. Во внутренней полости контактной оболочки размещена складная опорная конструкция (фиг.1), которая включает в себя множество дисков, круглой или многоугольной формы, размер которых рассчитан на соприкосновение и радиальную поддержку ребер жесткости в расширенной форме контактной оболочки. Каждый диск оборудован двумя, диаметрально расположенными, цилиндрическими шарнирами, один из которых закреплен на ребре жесткости или на отдельной монтажной планке, а второй - на коромысле, с возможностью одновременного поворота группы дисков, шарнирно соединенных коромыслом из перпендикулярной ориентации относительно ребер жесткости, в ориентацию параллельную ребрам, при этом, по меньшей мере, два из дисков соединены для поворота вместе, как показано на фиг.1. Диски могут содержать вырезы для уменьшения веса. Складная опорная конструкция оборудована системой крепления со шнурами, такелажными петлями (фиг.2), проходящими и закрепленными между дисками для координации их преобразования между первой и второй ориентациями, как показано на фиг.1. Складной массажный валик имеет натяжные кольца на обоих концах валика, которые при вытягивании приводят в действие опорную конструкцию и преобразуют валик из его свернутой плоской конфигурации в развернутую объемную. При этом с двух сторон валика торцевые опорные диски в рабочем состоянии, то есть при угле незначительно больше 90 град., фиксируются подпружиненной защелкой для обеспечения надежной и безопасной формы при эксплуатационной нагрузке, препятствуя нештатному складыванию. К недостаткам складной опорной конструкции можно отнести следующее: ненадежность узлов крепления малогабаритных цилиндрических шарниров при ожидаемой нагрузке массы тела больше 100 кг, габарит которых определяется узкой шириной монтажной планки или шириной ребра жесткости. К тому же, каждый цилиндрический шарнир и на диске, и на монтажной планке имеет по два близко расположенных сквозных отверстия для их закрепления, например, заклепками, на небольших по размеру площадках крепления шарниров, что не только усложняет конструкцию, но и ослабляет её. Поворот дисков осуществляется в разные стороны, наружные в одну, внутренние, объединенные в группу, в другую, при этом складываются друг на друга. Поэтому требуется сложная многоходовая кинематическая схема из вытягивающих шнуров и такелажных петель, обеспечивающих одновременный групповой поворот дисков для преобразования в расширенную форму валика, что не отвечает надежной эксплуатации в части гарантированной постановки дисков на защелки в рабочем состоянии с первой попытки, так как требует мощного динамического усилия с двух сторон. Проведенные авторами испытания приобретенного изделия, в котором реализовано техническое решение по данному патенту, подтвердило предположение о ненадежности кинематической схемы – требуется неоднократное разностороннее резкое динамическое усилие обеих рук за кольца шнуров, для постановки внешних дисков на защелки. Статическое дотягивание их до постановки опорных дисков на защелку конструкцией не предусмотрено.

Задачей заявляемого устройства является создание надежной опорной конструкции складного массажного валика с простой кинематической схемой управления опорными дисками, позволяющей быстро и легко раскладываться из плоской сложенной прямоугольной формы, в цилиндрическую расширенную форму, и приспособленного для поддержки веса человека, катающегося по валику.

Техническим результатом предлагаемого технического решения является упрощение складной опорной конструкции массажного валика и повышение эксплуатационной надежности.

Технический результат достигается тем, что Складной массажный валик, состоящий из внешней контактной оболочки, имеющей ряд продольных ребер жесткости, параллельных продольной оси, складную опорную конструкцию во внутренней полости оболочки, состоящую из нескольких расположенных на расстоянии друг от друга дисков, обеспечивающих контакт и радиальную поддержку продольных ребер жесткости при перпендикулярной ориентации дисков по отношению к ребрам жесткости для обеспечения цилиндрической формы контактной оболочки в раскрытом состоянии, каждый диск шарнирно закреплен на монтажной планке с одной стороны и группами шарнирно соединены коромыслами с возможностью одновременного поворота на 90 градусов по отношению к продольной оси, диски соединены между собой единой тяговой системой управления, состоящей из шнуров с кольцами на конце, пропущенных через такелажные петли, для передачи усилий пользователя для придания оболочки цилиндрической формы и плоской пружинной защелки для фиксации формы в раскрытом состоянии и возможностей складывания валика в плоскую форму при снятии с защелки

особенностью является то, что опорная конструкция имеет две диаметрально расположенных планки, на которых закреплен каждый диск с помощью шаровых опорных шарниров и дополнительно имеет рычаг, диаметрально расположенный на краю каждого диска перпендикулярно его плоскости, длиной не более половины ширины монтажной планки, рычаги шарнирно соединены между собой коромыслами со свободно вращающейся осью двумя группами, на уровне коромысел диски имеют технологические вырезки, внутренний край которых является упором для ограничения поворота, вышеупомянутый шнур закреплен на одном из рычагов каждой соединенной коромыслами группы дисков и пропущен через такелажную петлю, расположенную на ребре жесткости посередине между соседними дисками на уровне продольной оси валика с возможностью одновременного поворота соединенных дисков вокруг своей оси в горизонтальной плоскости на угол 90 град. при создании противоположно направленных тяговых усилий потребителем с последующей фиксацией торцевых дисков каждой группы пружинной защелкой.

Технической особенностью является то, что во всех описанных конструкциях ближайшего аналога цилиндрический шарнир имеет одну точку крепления, и, как следствие, одну степень свободы и позволяет ограниченно реализовать вращение поддерживающих дисков относительно ребер жесткости только вокруг общей оси, а в предлагаемом техническом решении используется опорный шаровой шарнир с вращением деталей вокруг точки с двумя степенями свободы, расширяя возможности направлений трансформации формы валика. Кроме того, цилиндрическому шарниру минимально требуется по две точки крепления как к каждому диску, так и к монтажной планке и коромыслам, ослабляя конструкцию, а шаровому – по одной в двух противоположных. Так, например, в варианте реализации прототипа (фиг.1) с четырьмя дисками, необходимо 16-ть точек крепления, что не только ослабляет, но и усложняет конструкцию крепления дисков жесткости и кинематическую схему управления по их трансформации из плоской формы в цилиндрическую (фиг.2).

Конструкция складного валика для массажа иллюстрируется следующим:

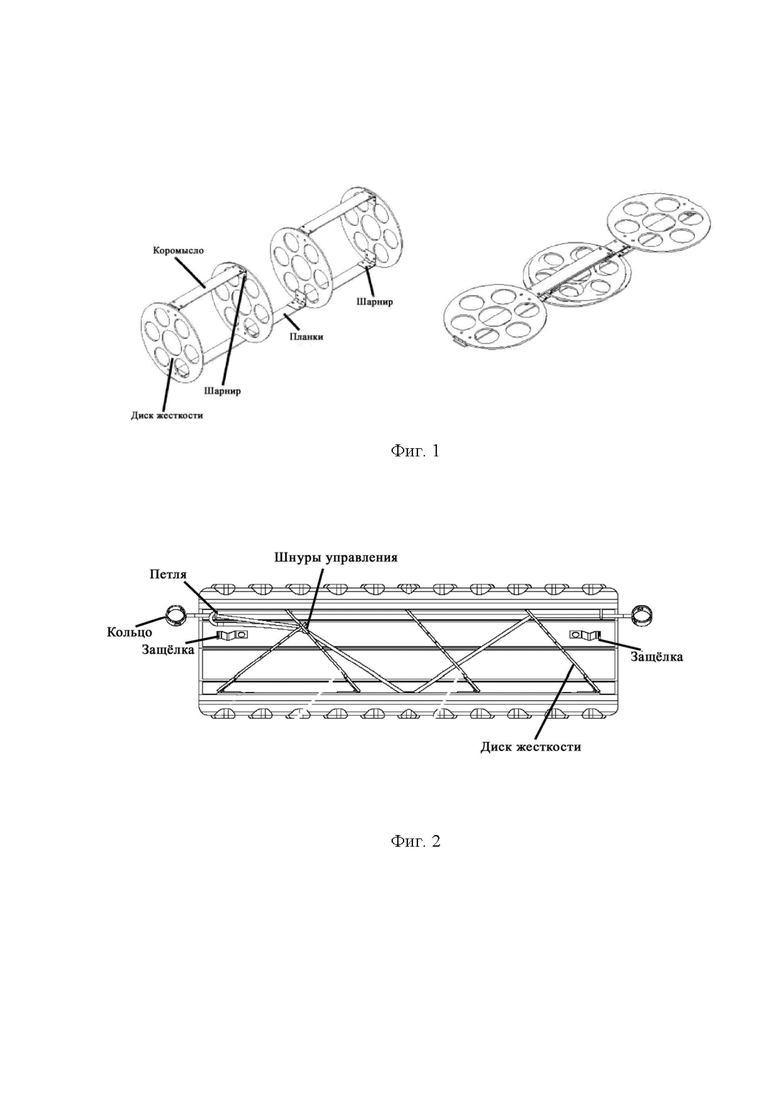

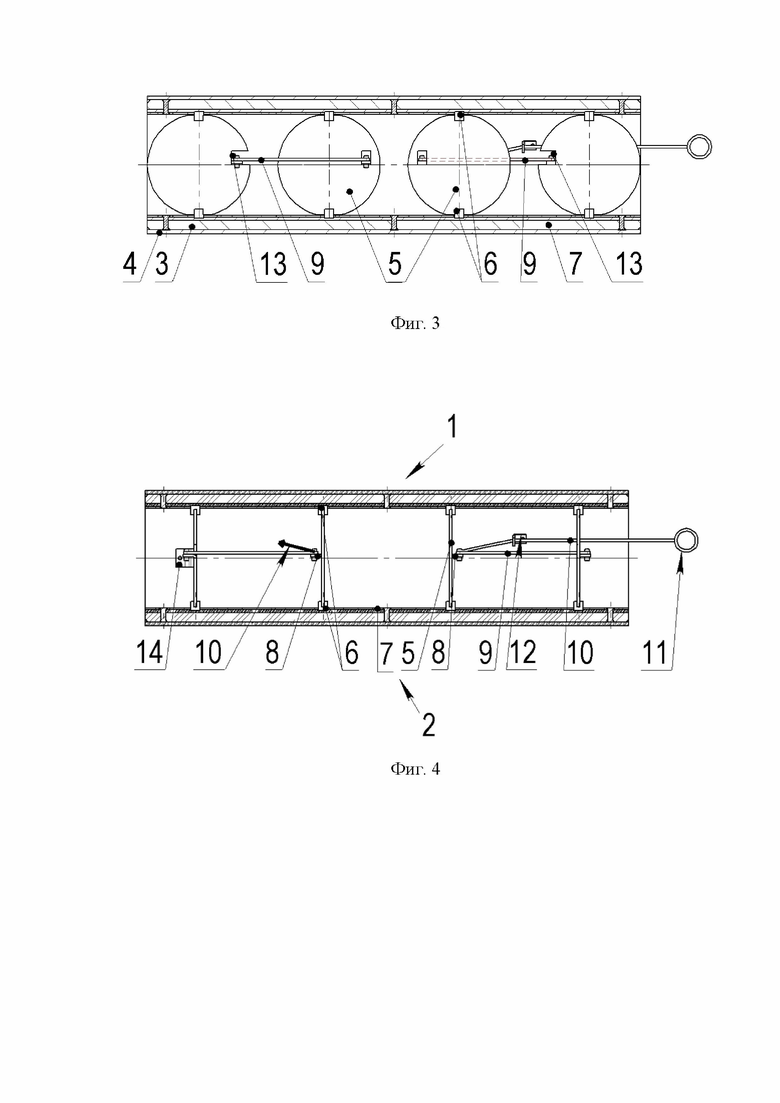

На Фиг.1 изображена складная опорная конструкция портативного валика на цилиндрических шарнирах из патента – прототипа США в рабочем и сложенном состояниях с пояснительными надписями; на Фиг.2 изображена многоходовая кинематическая схема управления дисками на цилиндрических шарнирах по патенту США в разрезе в варианте реализации с четырьмя дисками с пояснительными надписями; на Фиг.3 изображен вид сбоку (на Фиг.6 в 3D) опорной конструкции в разрезе заявляемого складного валика в сложенном, транспортном, состоянии и на фиг.4 в разложенном, рабочем, состоянии с одноходовой кинематической схемой управления дисками; на Фиг.5 изображен заявляемый складной валик в разрезе в аксонометрии и на Фиг.7 в 3D.

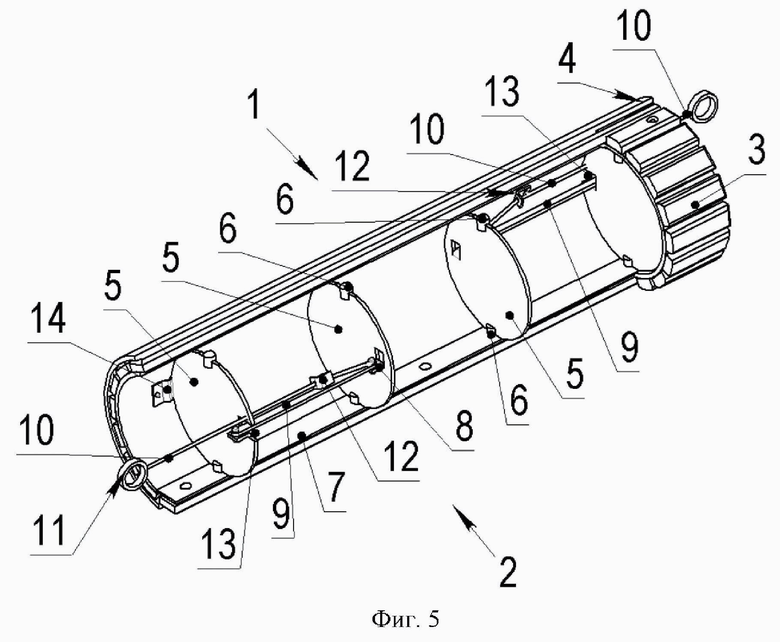

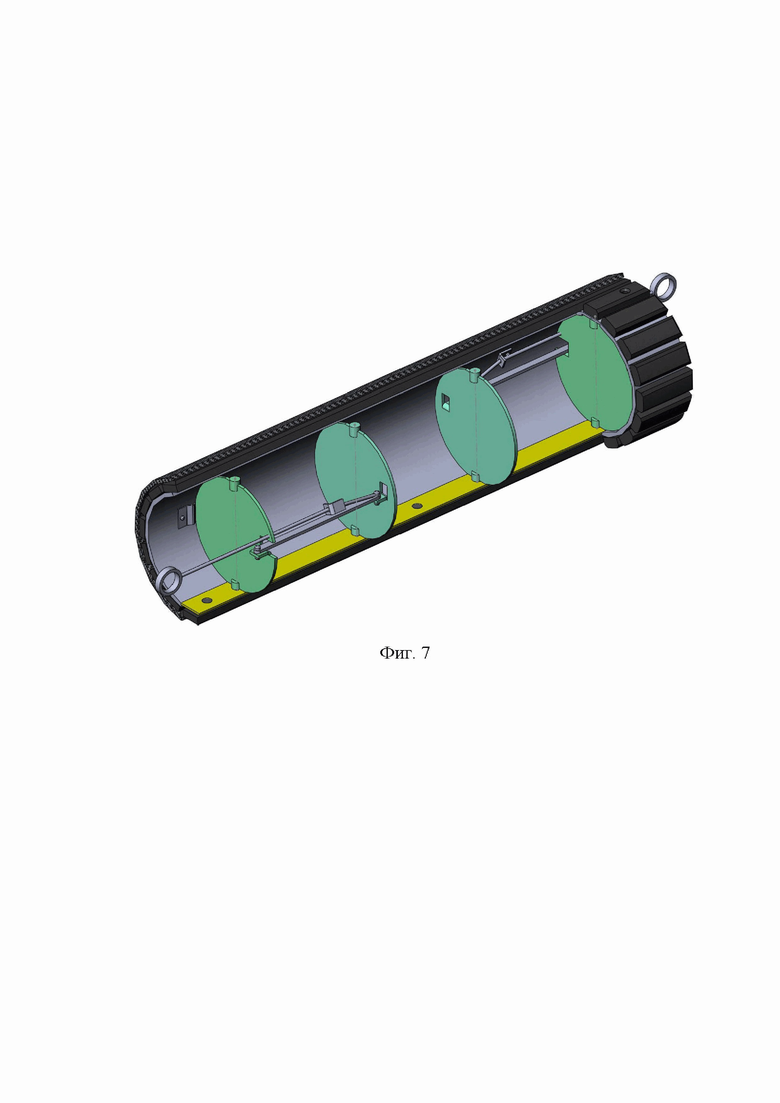

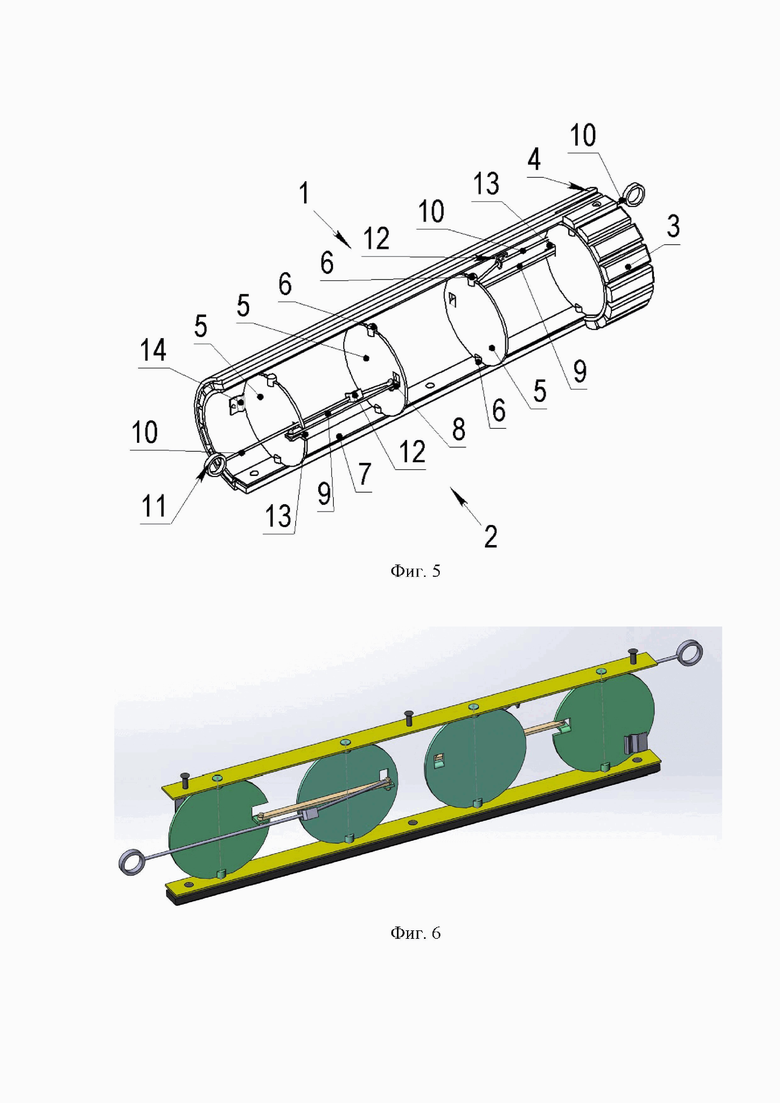

Проиллюстрированный складной массажный валик длиной 35 см и диаметром опорной конструкции 10 см состоит из двух основных элементов (на фиг.4,5,7 показан в рабочем состоянии в расширенной конфигурации): внешней контактной оболочки 1 цилиндрической формы, длина и диаметр которой может варьироваться, и внутренней складной опорной конструкции 2 (на фиг.5 оба показаны стрелкой). Внешняя контактная оболочка 1 содержит множество продольных ребер жесткости 3, например, из дюралюминия, которые расположены по кругу и проходят по всей длине валика параллельно центральной оси цилиндрической оболочки 1. Внешняя контактная оболочка 1 выполнена из прочного износостойкого текстиля и дополнительно снабжена нескользящим упругим покрытием 4, на которое, как вариант, надевается текстильный чехол с определенными массажными элементами, имеющих различную плотность, толщину и текстуру, например, в форме микровыпуклостей в вышеуказанных аналогов, которые подбираются по медицинским и/или общеукрепляющим показателям пользователя. Покрытия 4 оболочки 1 не являются объектом предлагаемого технического решения и далее не рассматриваются.

Опорная складная конструкция 2 содержит внутренние диски 5 цилиндрической формы, поддерживающие ребра жесткости 3, расположенные на расстоянии друг от друга внутри валика таким образом, чтобы массажный валик был достаточно прочным и выдерживал давление, создаваемое всем весом пользователя при прокатывании валика лежа на спине. В проиллюстрированном варианте осуществления (фиг.5) имеются четыре диска 5, по одному на каждом торце и два промежуточных, равномерно расположенных между ними и 16-ть симметрично расположенных ребер жесткости 3.

Внутренние диски 5, в сложенной, плоской форме массажного валика, лежат плоско во внутренней полости контактной оболочки 1, параллельно ребрам жесткости 3. В расширенной форме внешняя контактная поверхность 1 по существу является цилиндрической. При складывании массажного валика наружная контактная оболочка складывается, образуя приблизительно прямоугольную форму. Возможность складывания массажного валика значительно уменьшает его общий объем и позволяет осуществлять более рациональные хранение и транспортировку.

Каждый из дисков 5 закреплен на опорных шаровых шарнирах 6 (как вариант цилиндрических), шарообразные (цилиндрические) пальцы которых зажаты в корпусе со сферической/ цилиндрической выемкой. Учитывая периодическое использование валика с низкой интенсивностью, в качестве корпуса шарнира достаточно цилиндрической выемки в монтажной планке крепления 7 с опорой на неё, или цилиндрического сквозного отверстия в планке 7 с опорой на ребро жесткости 3, как показано на фиг.3 и 4. Шарниры 6 расположены на общих продольных монтажных планках 7, длина которых соответствует основной длине массажного валика, закрепленных на диаметрально расположенных ребрах жесткости 3 (на 1-ом и 8-ом ребре, фиг.5) любым известным способом, например, с помощью клея, заклёпок. При этом шарнирные оси двух крайних от торца дисков 5 по обе стороны валика сдвинуты вглубь на длину радиуса диска 5 с тем, чтобы край дисков не выступал за габариты валика в сложенном состоянии.

Таким образом, каждый из дисков 5 шарнирно закреплен относительно двух неподвижных точек 6 планок 7 с возможностью поворота во внутренней полости контактной оболочки 1 при создании пользователем тянущего усилия. Каждый диск 5 оборудован рычагом 8 со сквозным отверстием на конце, радиально расположенным под 90 град. от вертикальной диаметральной оси шарнира 6 и перпендикулярно к плоскости диска 5 с отступлением от его края. Рычаг 8 длиной не более половины ширины планки 7, незначительно выступает из плоскости диска 5. Диски 5 попарно, с двух сторон валика, соединены коромыслом 9, например, в виде узкой металлической пластины со сквозными отверстиями или жесткой проволоки с кольцами на концах, которые закреплены в сквозных отверстиях рычагов 8 свободно вращающейся осью, что позволяет одновременно поворачиваться соединенной коромыслом 9 паре дисков 5. На рычаге 8 каждого второго диска 5 имеется второе отверстие, предназначенное для закрепления шнура управления 10 с тяговыми кольцами 11 на концах, расположенных за габаритом валика по обе его стороны. Для создания момента силы для попарного поворота дисков 5 при внешнем тянущем усилии пользователя за кольца 11, когда диски 5 расположены в сложенном состоянии вдоль центральной оси валика, предусмотрена такелажная петля 12, жестко закрепленная на ребре жесткости 3 и расположенная посередине между попарно соединенными дисками 5 на уровне центральной оси валика. Для раскрытия валика управление дисками 5 с помощью шнуров 10, кольца 11 и такелажной петли 12 осуществляется попарно, поэтому рычаги 8 и коромысла 9 одной пары расположены по одну сторону валика, второй – с противоположной стороны. Для ограничения угла поворота каждого диска 5 чуть больше 90 град. в торцевых дисках 5 со стороны рычагов 8 сделаны технологические выемки 13 для прохождения коромысла 9 глубиной чуть больше ширины рычага 8, внутренний край которой, выступает в качестве ограничителя поворота.

С целью повышения безопасности и исключения возможности складывания поддерживающей конструкции при интенсивной эксплуатации валика потребителем предусмотрены металлические защелки 14 с плоской пружиной, расположенные с двух сторон по торцам валика, которые используются для фиксации торцевых дисков 5 в открытом положении валика. Защелки 14 жестко закреплены к продольному ребру жесткости 3 на внутренней поверхности внешней контактной оболочки 1 таким образом, чтобы при повороте двух торцевых крайних дисков 5 они сжимали плоскую пружину защелок 14 и гарантированно фиксировались при угле чуть больше 90 град.

При таком варианте осуществления диски 5 шарнирно установлены для одновременного поворота в одном направлении (на фиг.5 по часовой стрелке). Оси опорных шарниров 6 торцевых дисков 5 сдвинуты внутрь от торца валика на величину не менее чем размер радиуса диска 5, чтобы в сложенном состоянии они не выходили за габариты устройства. Каждый из дисков 5 попарно шарнирно соединены между собой коромыслом 9 через рычаги 8, установленные на дисках 5 навстречу друг другу в каждой паре и с противоположных сторон по отношению к внутренней поверхности оболочки 1, что позволяет реализовать одновременный поворот попарно соединенных дисков 5 при приложении разнонаправленного тянущего усилия пользователя и установки их под углом 90 град. по отношению к ребрам жесткости 3. Для передачи тягового усилия к рычагам 8 внутренних дисков 5 каждой пары жестко закреплен шнур 10, который пропущен в такелажную петлю 12, расположенную под углом к рычагу 8 на внутренней поверхности ребра 3 посередине между парными дисками 5 в горизонтальной плоскости центральной оси валика. Такое серединное расположение такелажной петли 12 позволяет исключить помеху для поворота диска 5 выступающей из внутренней поверхности петлей и создать момент силы её тангенциальной составляющей. Далее шнур 10 пропущен через технологическую выемку 13 торцевого диска 5 и направляющую петлю 12, расположенную на одном горизонтальном уровне с такелажной петлей 12 в торце валика. Для удобства захвата потребителем шнура 10 на их концах жестко закреплено кольцо 11, которое незначительно выходит за габариты валика с двух сторон сложенного валика. В рабочем состоянии шнур 10 и кольцо 11 выходят за габариты валика на длину равную радиусы диска 5, а при складывании, за счет одновременного поворота дисков 5, втягиваются во внутреннее пространство оболочки 1.

Устройство работает следующим образом. В сложенном состоянии валика пользователь (фиг.3,6) берет его в руки за оба тяговых кольца 11 и прикладывает к ним усилие, направленное в противоположные стороны, которое через одноходовые шнуры 10 передается и прикладывается под углом за счет такелажных петель 12 к рычагам 8 внутренних, вторых от торцов валика, дисков 5, поворачивая их, за счет создаваемого момента сил. Шарнирно закрепленные к рычагам 8 коромысла 9, со свободно вращающейся осью, толкают соседний диск 5, за счет передачи момента вращения на наружные, крайние к торцам валика, диски 5, одновременно поворачивая их до упора, определяемого технологической выемкой 13, под углом чуть больше 90 град. к ребрам жесткости 3 и, фиксируя их в этом положении, плоской пружинной защелкой 14. После чего, во избежание нештатного складывания дисков 5 при интенсивном использовании валика, визуально и тактильно проверить рабочее положение обеих защелок 14 и устройство готово к работе (фиг.4,5,7).

В отличии от устройства-прототипа складывание валика осуществляется не горизонтальной плоскости, а в вертикальной, следующим образом (фиг.3,6). Пальцами каждой руки с двух сторон валика давите внутрь на край наружного диска 5, противоположный от защелки 14. Снятый с защелки наружный диск 5 поворачивается внутрь валика, одновременно, через вращение коромысла 9, вовлекая в движение второй, внутренний диск 5. После чего, пользователь нажимает рукой по бокам валика, и через давление ребер жесткости 3 завершает поворот парных дисков 5 в вертикальной плоскости. Аналогичные действия пользователь одновременно совершает с противоположной второй парой дисков 5 и сложенное устройство, близкое к прямоугольной форме, готово к складированию или транспортировке. При необходимости, например, если не хватает усилия пользователя, пальцем второй руки одновременно давит на плоскую пружину защелки 14 с одной стороны, а потом со второй.

Как вариант, для расширения потребительских возможностей валик с двух сторон дополнительно оборудован жесткими толкателями с кольцами 11 на конце, в виде металлических спиц (на фиг.5 не показано), на которых закреплены тяговые шнуры 10, а второй конец каждого толкателя пропущен через технологическую выемку 13 и шарнирно закреплен на том же рычаге 8, на котором закреплен второй конец шнура 10, каждой соединенной коромыслами 9 группы дисков 5 с возможностью поворота дисков на 90 град. в сложенную плоскую форму при создании встречного усилия потребителем.

Использование в поддерживающей конструкции 2 упорных шарниров 6 в каждом диске 5, которые дополнительно шарнирно соединены попарно или группами по три, четыре в зависимости от требуемого габарита валика, коромыслами 9 между собой с возможностью их одновременного поворота вокруг двух неподвижных точек до перпендикулярного положения по отношению к ребрам жесткости 3 в рабочем состоянии, позволяет существенно упростить конструкцию складного массажного валика, отказавшись от складывания дисков 5 в разных направлениях и друг на друга в горизонтальной плоскости сложной многоходовой тяговой системы шнуров и такелажных петель; увеличить надежность раскрывания конструкции путём создания дополнительного давления пальцем руки на наружный диск 5 до постановки его в защелку 14, что при необходимости не возможно сделать в устройстве-прототипе, тем самым повысить безопасность при интенсивном использовании валика при массаже.

Авторы изготовили действующую модель опорной складной конструкции длиной 35 см, изготовленную с четырьмя дисками жесткости из стали, ребра жесткости из стеклотекстолита, монтажные планки из пластин полиэтилена, жестко закрепленные на ребрах заклепками, в качестве опорных шарниров использовались диаметрально расположенные плоские выступы дисков с надетыми на них полиэтиленовыми шайбами, вставленные в цилиндрические выемки монтажных планок, коромысла из стальной проволоки с проушинами на концах. Испытания показали, что конструкция отвечает поставленной цели, и подтвердила достижение технического результата по параметрам простоты поворотной конструкции и кинематической схемы трансформации, а также эксплуатационной надежности при интенсивном использовании с нагрузкой до 150 кг.

Изобретение относится к складывающимся устройствам для массажа в домашних условиях. Устройство состоит из массажной оболочки и складывающейся опорной конструкции внутри неё, состоящей из ребер жесткости вдоль продольной оси, жестких дисков, закрепленных с помощью шаровых опорных шарниров на монтажных планках, закрепленных на ребрах жесткости. Диски имеют по краям рычаги, соединенные в две группы между собой коромыслами со свободно вращающейся осью, технологические выемки для прохождения коромысла при повороте, внутренний край которых является ограничителем поворота дисков вокруг своей оси на 90 град. Для придания рабочей цилиндрической формы валик с двух сторон оборудован шнурами управления, каждый из которых закреплен на одном из рычагов каждой соединенной коромыслами группы дисков и пропущен через такелажную петлю, расположенную на ребре жесткости посередине между соседними дисками на уровне продольной оси валика с возможностью одновременного кругового поворота соединенных в группе дисков вокруг своей оси в горизонтальной плоскости на угол 90 град. при создании противоположно направленных тяговых усилий потребителем с последующей фиксацией торцевых дисков каждой группы пружинной защелкой. При снятии с защелки валик складывается в плоскую прямоугольную форму. Техническим результатом является упрощение складной опорной конструкции массажного валика и повышение эксплуатационной надежности. 7 ил.

Складной массажный валик, состоящий из внешней контактной оболочки, имеющей ряд продольных ребер жесткости, параллельных продольной оси, складную опорную конструкцию во внутренней полости оболочки, состоящую из нескольких расположенных на расстоянии друг от друга дисков, обеспечивающих контакт и радиальную поддержку продольных ребер жесткости при перпендикулярной ориентации дисков по отношению к ребрам жесткости для обеспечения цилиндрической формы контактной оболочки в раскрытом состоянии, каждый диск шарнирно закреплен на монтажной планке с одной стороны и группами шарнирно соединены коромыслами с возможностью одновременного поворота на 90 градусов по отношению к продольной оси, диски соединены между собой единой тяговой системой управления, состоящей из шнуров с кольцами на конце, пропущенных через такелажные петли, для передачи усилий пользователя для придания оболочке цилиндрической формы и плоской пружинной защелки для фиксации формы в раскрытом состоянии и возможностей складывания валика в плоскую форму при снятии с защелки, отличающийся тем, что опорная конструкция имеет две диаметрально расположенных планки, на которых закреплен каждый диск с помощью шаровых опорных шарниров и дополнительно имеет рычаг, диаметрально расположенный на краю каждого диска перпендикулярно его плоскости, длиной не более половины ширины монтажной планки, рычаги шарнирно соединены между собой коромыслами со свободно вращающейся осью двумя группами, на уровне коромысел диски имеют технологические вырезки, внутренний край которых является упором для ограничения поворота, вышеупомянутый шнур закреплен на одном из рычагов каждой соединенной коромыслами группы дисков и пропущен через такелажную петлю, расположенную на ребре жесткости посередине между соседними дисками на уровне продольной оси валика с возможностью одновременного поворота соединенных дисков вокруг своей оси в горизонтальной плоскости на угол 90 град. при создании противоположно направленных тяговых усилий потребителем с последующей фиксацией торцевых дисков каждой группы пружинной защелкой.
