Складной якорь грунтовой Российский патент 2025 года по МПК E04H15/62

Изобретение относится к области строительства военных, гражданских, промышленных, такелажных сооружений, в том числе временных и быстровозводимых.

Известен грунтовый анкер (патент SU 1293277, опубл. 28.02.1987), включающий штангу с наконечником и шарнирно прикрепленные к штанге поворотные лопасти, каждая из которых выполнена в виде пластины с продольным ребром со стороны наконечника. Анкер снабжен клиновидными упорами, размещенными на штанге с возможностью продольного перемещения и фиксации и взаимодействующими своей наклонной поверхностью с обращенными к штанге торцами продольных ребер лопастей.

Однако известный анкер характеризуется низкой надежностью.

Наиболее близким к заявляемому изобретению является складной якорь (патент RU 2304542, опубл. 20.08.2007), содержащий конус, поворотные лапы и веретено. Веретено выполнено в виде складных лап, смещенных в горизонтальной плоскости относительно поворотных лап.

Тем не менее известный складной якорь также характеризуется низкой надежностью.

Целью заявляемого изобретения является устранение выявленного недостатка для достижения технического результата - повышение надежности.

Указанная цель достигается тем, что складной якорь грунтовой, содержащий цилиндрическое веретено, складные заостренные лапы, при этом складные заостренные лапы шарнирно закреплены на цилиндрическом веретене, характеризующийся тем, что дополнительно содержит сетчатую оболочку с осевой симметрией, в ячейках которой установлены складные заостренные лапы, ось вращения цилиндрического веретена совпадает с осью симметрии сетчатой оболочки, сверху и снизу сетчатой оболочки цилиндрическое веретено соединено с сетчатой оболочкой с помощью резьбовых втулок с возможностью вертикального перемещения цилиндрического веретена относительно сетчатой оболочки, а шарниры для закрепления складных лап находятся в плоскостях, расположенных одна под другой вдоль оси вращения веретена и перпендикулярных этой оси.

Складной якорь может характеризоваться тем, что заостренные складные лапы имеют изгиб.

Складной якорь может характеризоваться тем, что шарнирные соединения, лежащие в одной плоскости, обладают лучевой симметрией в плане.

Складной якорь может характеризоваться тем, что шарнирные соединения выполнены в виде сферического шарнира, где корпус сферического шарнира выполнен в виде глухого цилиндрического отверстия, направленного от поверхности цилиндрического веретена к его центральной оси.

Складной якорь может характеризоваться тем, что шарнирные соединения выполнены в виде сферического шарнира, где сферический шарнир дополнительно обтянут эластичной гофрированной муфтой.

Складной якорь может характеризоваться тем, что ячейки сетчатой оболочки в местах установки складных заостренных лап выполнены в виде прямоугольных рамок, при этом прямоугольные рамки дополнительно снабжены эластичной муфтой, охватывающей заостренную складную лапу.

Складной якорь может характеризоваться тем, что дополнительно усилен упорной косынкой.

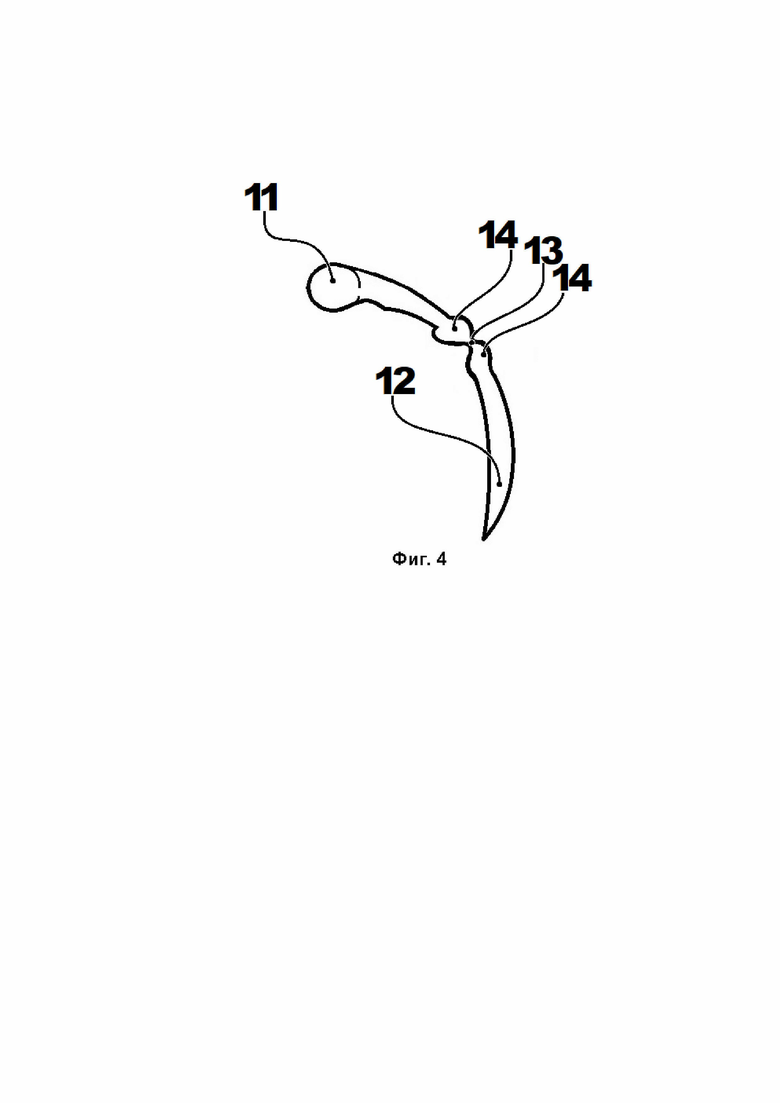

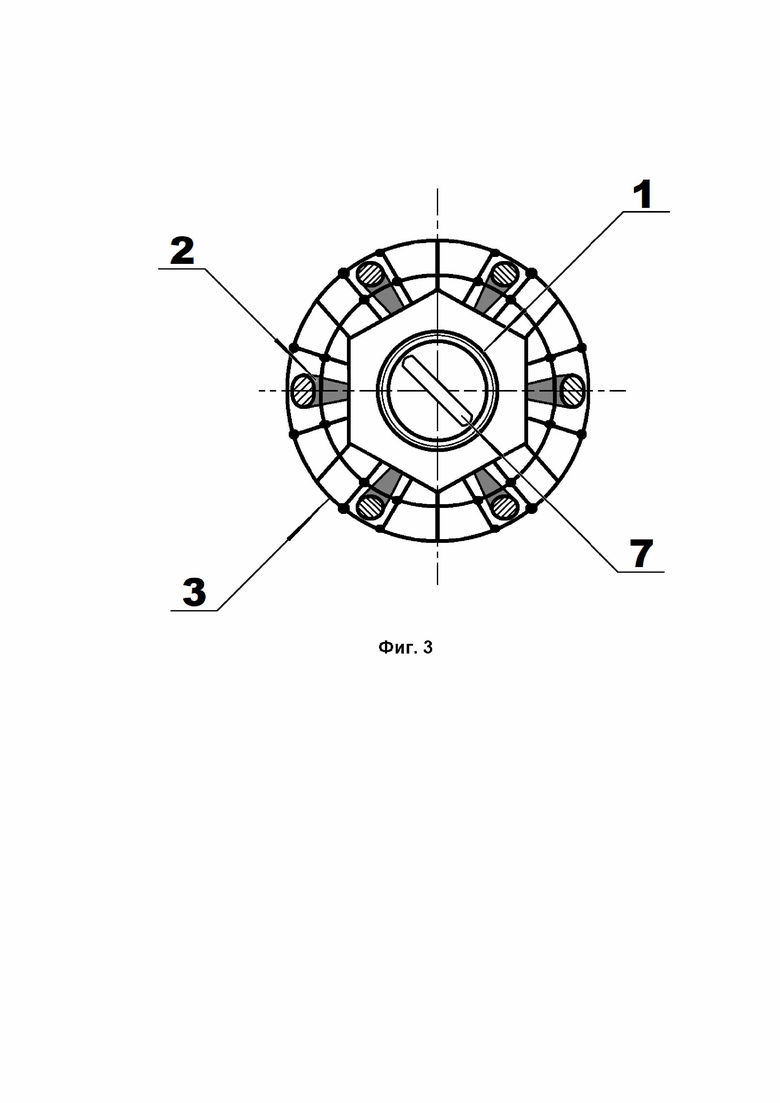

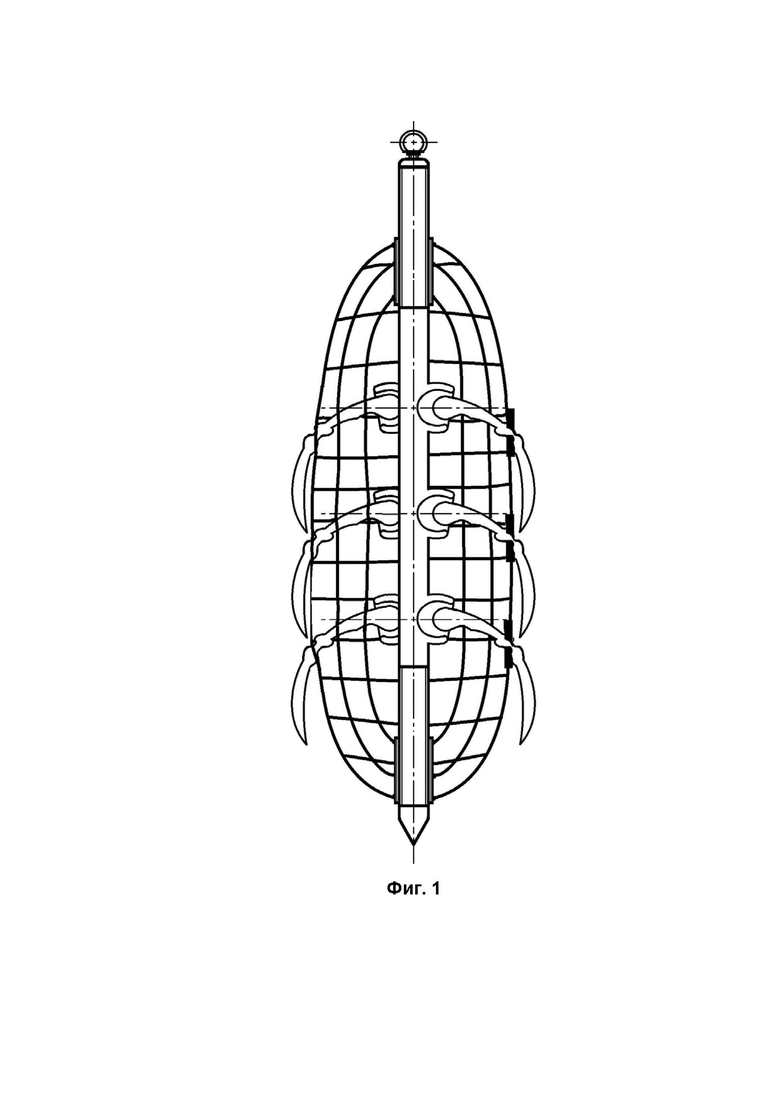

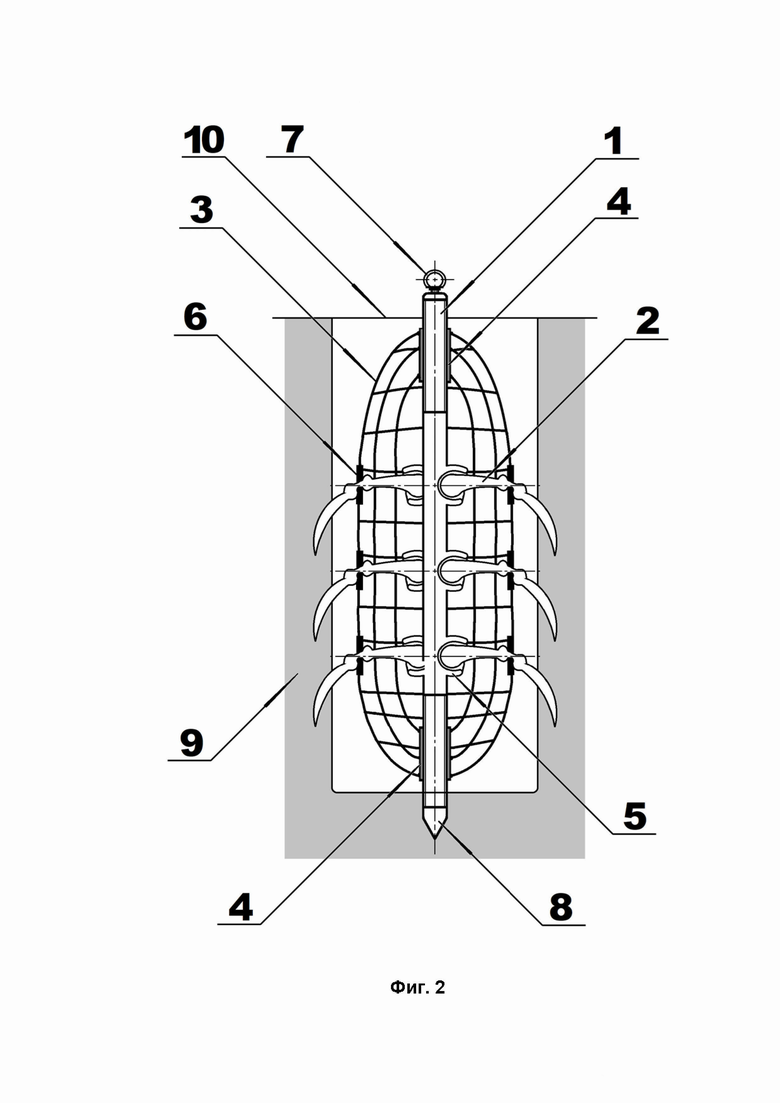

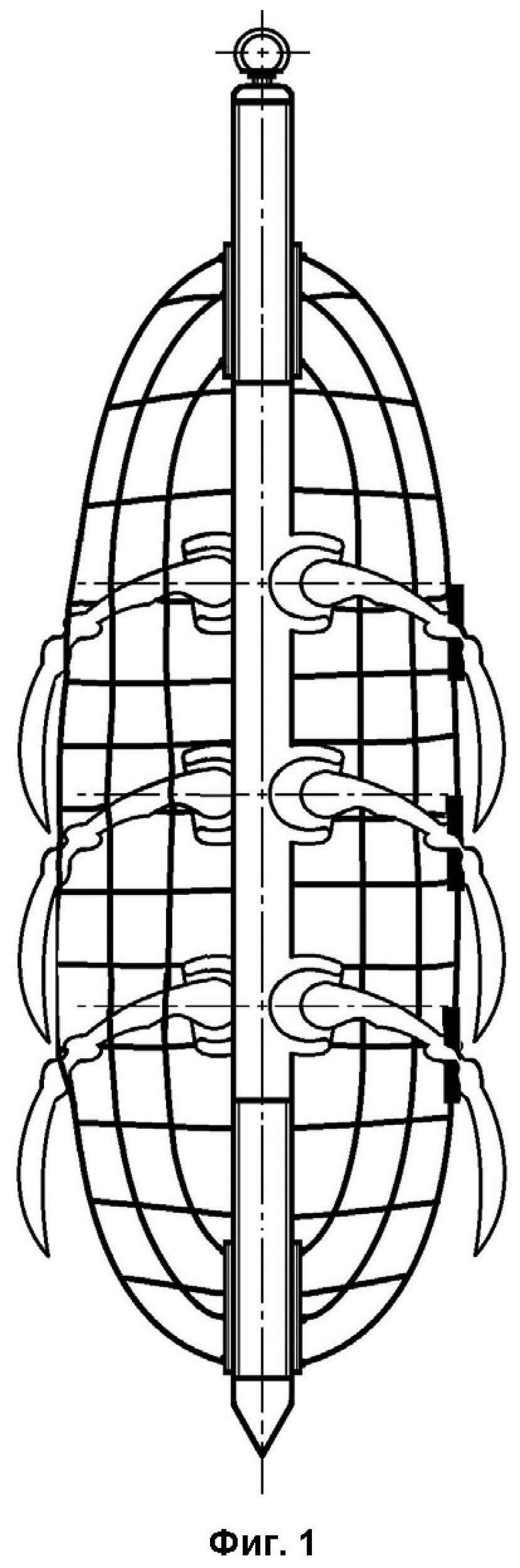

На Фиг. 1 схематично представлен общий вид в сложенном состоянии перед началом работы, на Фиг. 2 схематично представлено устройство в стадии его использования, на Фиг. 3 схематично представлен вид сверху (вариант шестигранного оголовка с крепежной петлей), на Фиг. 4 представлено схематичное изображение лапы, где цифрами обозначено:

1. Цилиндрическое веретено;

2. Складные заостренные лапы;

3. Сетчатая оболочка;

4. Верхняя и нижняя резьбовая втулка;

5. Шарнир;

6. Эластичная муфта;

7. Крепежная петля;

8. Заостренное основание;

9. Грунт;

10. Поверхность;

11. Шарнирный вертлюг;

12. Острие;

13. Перетяжка;

14. Фиксаторы перетяжки.

Складной якорь грунтовой устроен следующим образом.

Складной грунтовой якорь содержит цилиндрическое веретено (1), на котором шарнирно закреплены складные заостренные лапы (2).

Якорь грунтовой может использоваться в качестве сваи, опоры, штанги для установки оборудования, например для размещения камеры наблюдения.

С целью повышения надежности конструкции якорь грунтовой дополнительно содержит сетчатую оболочку (3) с осевой симметрией. Сетчатая оболочка выступает дополнительным защитным слоем цилиндрического веретена, повышая его сохранность, а значит и надежность конструкции. Кроме того, благодаря наличию сетчатой оболочки складные заостренные лапы имеют две точки опоры. Сетчатая оболочка соединена с цилиндрическим веретеном с помощью резьбовых втулок (4), расположенных сверху и снизу. Цилиндрическое веретено имеет возможность вертикального перемещения относительно сетчатой оболочки. Сетка может быть представлена металлическими прутками или лентами.

В ячейках сетчатой оболочки установлены складные заостренные лапы. Лап может быть установлено требуемое количество (как правило, 3-6), определяемое видами работ, плотностью грунта и так далее. Шарниры (5) для закрепления складных лап находятся в плоскостях, расположенных одна под другой вдоль оси вращения веретена и перпендикулярных этой оси. Складные заостренные лапы обеспечивают жесткое и прочное сцепление с грунтом. Таким образом, обеспечивается надежность установки и фиксации складного грунтового якоря.

В верхней части заявляемой конструкции, на площадке, может быть расположен любой тип крепления (7), петля, штанга, и другие. Закрепление может осуществляться, в том числе, при помощи сварки.

Заостренные складные лапы могут иметь изгиб. Изгиб препятствует возникающим в процессе эксплуатации изгибающим деформациям, что повышает прочность заостренных складных лап и как следствие повышает надежность конструкции.

Шарнирные соединения, лежащие в одной плоскости, могут обладать лучевой симметрией. Симметричность обеспечивает равномерное приложение нагрузки ко всем шарнирным соединениям. Равномерность нагрузки обеспечивает равномерный износ всех составляющих конструкции (исключает высоких нагрузок на один определенный элемент и последующий быстрый выход его из строя), что повышает долговечность, а значит и надежность конструкции (согласно ГОСТ Р 27.102-2021. Надежность в технике).

Шарнирные соединения могут быть выполнены в виде сферического шарнира, где обойма сферического шарнира выполнена в виде глухого цилиндрического отверстия, оканчивающегося полусферой, направленного от поверхности цилиндрического веретена к его центральной оси.

Шарнирные соединения могут быть выполнены в виде сферического шарнира, где сферический шарнир дополнительно обтянут эластичной гофрированной муфтой. Дополнительная оболочка в виде муфты, сохраняющей подвижность суставчатого шарнира, обеспечивает повышение надежности конструкции за счет дополнительной защиты, защищающей соединения от грязи и пыли, таким образом, обеспечивая им повышение долговечности. А согласно ГОСТ Р 27.102-2021, долговечность является элементом надежности. Кроме того, также с целью повышения надежности, ячейки сетчатой оболочки в местах установки складных заостренных лап могут быть выполнены в виде прямоугольных рамок, при этом прямоугольные рамки дополнительно могут быть снабжены эластичной муфтой (6), охватывающей заостренную складную лапу.

Дополнительно, складной якорь грунтовой может быть усилен упорной косынкой. Несомненно, дополнительное усиление обеспечивает дополнительную прочность, а соответственно, надежность заявляемой конструкции.

Складная заостренная лапа представляет собой шарнирный вертлюг (11), с одного конца закрепляемый на цилиндрическом веретене. С противоположного конца располагается острие (12), зацепляемое в процессе работы с грунтом. В срединной части складная заостренная лапа имеет перетяжку (13), относительно которой может сгибаться. Прочность и неразрывность конструкции обеспечивают фиксаторы перетяжки (14).

Складной якорь грунтовой действует следующим образом.

Складной якорь грунтовой заостренным основанием (8) помещается в предварительно подготовленное вырытое углубление в грунте (9) цилиндрической формы. При этом диаметр углубления должен соответствовать диаметру сетчатой оболочки. Далее осуществляют вращение цилиндрического веретена относительно сетчатой оболочки. Вращение может происходить путем зацепления крепления, выступающего над грунтовой поверхностью (10), расположенного на площадке в верхней части заявляемой конструкции. При этом вращение можно осуществлять, например, как вручную, так и присоединением мотобура либо других приспособлений. Вращаясь, цилиндрическое веретено заглубляется в грунт вырытого углубления, одновременно складные заостренные лапы в шарнирном соединении начинают подниматься и заглубляться в боковую поверхность углубления. Одновременное закрепление в донной и боковых поверхностях обеспечивают наиболее надежное удержание заявляемого складного грунтового якоря по сравнению, например, с обычной грунтовой сваей. Таким образом, заявляемое изобретение может найти применение, например, при использовании в грунтах с высоким залеганием каменистой породы.

Установку закрепленного складного грунтового якоря можно дополнительно усилить, например, заполнив сетчатую оболочку щебнем, бетоном, песком, грунтом и так далее. Таким образом, можно получить стационарную опору. Либо, после проведения запланированных работ, также осуществляют вращение цилиндрического веретена в противоположном от закручивания направлении, и извлекают грунтовой якорь, после чего возможно его применение на следующих объектах.

Таким образом, применение в конструкции складного грунтового якоря, дополнительной сетчатой оболочки с осевой симметрией, в ячейках которой установлены складные заостренные лапы, а сверху и снизу сетчатой оболочки цилиндрическое веретено соединено с сетчатой оболочкой с помощью резьбовых втулок с возможностью вертикального перемещения цилиндрического веретена относительно сетчатой оболочки, а шарниры для закрепления складных лап находятся в плоскостях, расположенных одна под другой вдоль оси вращения веретена и перпендикулярных этой оси, позволяет достигать указанного технического результата, а именно повышения надежности.

Складной якорь грунтовой может найти широкое применение в строительной области. Изготавливается преимущественно на предприятиях и мастерских по сборке металлоконструкций.

Изобретение относится к области строительства военных, гражданских, промышленных, такелажных сооружений, в том числе временных и быстровозводимых. Техническим результатом является повышение надежности. Технический результат достигается тем, что складной якорь грунтовой содержит цилиндрическое веретено, складные заострённые лапы, при этом складные заострённые лапы шарнирно закреплены на цилиндрическом веретене, при этом дополнительно содержит сетчатую оболочку с осевой симметрией, в ячейках которой установлены складные заострённые лапы, ось вращения цилиндрического веретена совпадает с осью симметрии сетчатой оболочки, сверху и снизу сетчатой оболочки цилиндрическое веретено соединено с сетчатой оболочкой с помощью резьбовых втулок с возможностью вертикального перемещения цилиндрического веретена относительно сетчатой оболочки, а шарниры для закрепления складных лап находятся в плоскостях, расположенных одна под другой вдоль оси вращения веретена и перпендикулярных этой оси. 8 з.п. ф-лы, 4 ил.

1. Складной якорь грунтовой, содержащий цилиндрическое веретено, складные заострённые лапы, при этом складные заострённые лапы шарнирно закреплены на цилиндрическом веретене, отличающийся тем, что дополнительно содержит сетчатую оболочку с осевой симметрией, в ячейках которой установлены складные заострённые лапы, ось вращения цилиндрического веретена совпадает с осью симметрии сетчатой оболочки, сверху и снизу сетчатой оболочки цилиндрическое веретено соединено с сетчатой оболочкой с помощью резьбовых втулок с возможностью вертикального перемещения цилиндрического веретена относительно сетчатой оболочки, а шарниры для закрепления складных лап находятся в плоскостях, расположенных одна под другой вдоль оси вращения веретена и перпендикулярных этой оси.

2. Складной якорь по п.1, отличающийся тем, что заостренные складные лапы имеют изгиб.

3. Складной якорь по п.1, отличающийся тем, что шарнирные соединения, лежащие в одной плоскости, обладают лучевой симметрией в плане.

4. Складной якорь по п.1, отличающийся тем, что шарнирные соединения выполнены в виде сферического шарнира.

5. Складной якорь по п.4, отличающийся тем, что корпус сферического шарнира выполнен в виде глухого цилиндрического отверстия, направленного от поверхности цилиндрического веретена к его центральной оси.

6. Складной якорь по п.4, отличающийся тем, что сферический шарнир дополнительно обтянут эластичной гофрированной муфтой.

7. Складной якорь по п.1, отличающийся тем, что ячейки сетчатой оболочки в местах установки складных заострённых лап выполнены в виде прямоугольных рамок.

8. Складной якорь по п.7, отличающийся тем, что прямоугольные рамки дополнительно снабжены эластичной муфтой, охватывающей заострённую складную лапу.

9. Складной якорь по п.1, отличающийся тем, что дополнительно усилен упорной косынкой.
