СПОСОБЫ ФОРМИРОВАНИЯ ДИАГРАММЫ НАПРАВЛЕННОСТИ В НИСХОДЯЩЕЙ ЛИНИИ СВЯЗИ И СИСТЕМА БЕСПРОВОДНОЙ СВЯЗИ Российский патент 2025 года по МПК H04B7/04

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится, в общем, к беспроводной связи и, более конкретно, к устройствам и способам формирования диаграммы направленности в нисходящей линии связи (DL).

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

На современном этапе имеет место все более и более активное развертывание сетей беспроводной связи 5^го поколения (5G) стандарта New Radio (NR.), преимущества и возможности которых широко известны.

На базовых станциях (BS) в системе 5G NR используются массивные антенные решетки, содержащие множественные приемопередающие антенные элементы, которые позволяют эффективно реализовать технологию MIMO ("многоканальный вход многоканальный выход"), когда для передачи данных (например, физического нисходящего совместно используемого канала (PDSCH)) на одно или несколько пользовательских устройств (UE) формируется ряд одновременно передаваемых пространственных MIMO-слоев (MIMO layers).

Обобщенно говоря, цифровой сигнал передается с помощью одного или нескольких цифровых портов, связанных с антенными элементами базовой станции, посредством радиочастотного блока, выполняющего функцию преобразования цифрового сигнала в аналоговый и обратно. Так, для диапазона частот 3.5 ГГц могут задействоваться до 64 цифровых антенных портов, позволяющих на базовых станциях использовать различные схемы пространственной цифровой обработки сигнала (прекодинга). Например, с помощью технологии пространственного мультиплексирования (SM) обеспечивается возможность повторного использования одних и тех же частотно-временных ресурсов для DL передачи множественных сигналов (MIMO-слоев) на одно или несколько пользовательских устройств, а с помощью технологии адаптивного формирования диаграммы направленности (beamforming, BF) обеспечивается динамическое фокусирование мощности передаваемого сигнала в одном или более заданных направлениях. За счет применения передовых методов модуляции, таких как модуляция с ортогональным частотным разделением и мультиплексированием (OFDM), обеспечивается эффективная широкополосная передача сигнала.

Более конкретно, на текущий момент известно применение в системах беспроводной связи двух подходов к формированию диаграммы направленности для DL: аналоговое формирование диаграммы направленности (А-BF) и цифровое формирование диаграммы направленности (D-BF). Совместная реализация этих подходов именуется как гибридное формирование диаграммы направленности (Н-BF).

А-BF выполняется в аналоговой части базовой станции и применяется к уже сформированному сигналу во временной области; этот подход характеризуется относительно малой вычислительной стоимостью, но, в то же время, и меньшей гибкостью. D-BF выполняется в цифровой части базовой станции и может применяться и в частотной области; данный подход является значительно более гибким по сравнению с A-BF, но при этом и более затратным.

В 5G NR поддерживаются адаптивные методы формирования диаграммы направленности с использованием A-BF и D-BF (т.е. Н-BF). Ниже с иллюстративной ссылкой на Фиг. 1 описывается обобщенная схема взаимодействия между сетью беспроводной связи (NW) и пользовательским устройством (UE), где для DL передачи данных применяется H-BF согласно 5G NR.

Базовая станция, являющаяся частью NW, широковещательно рассылает во всех или части пространственных лучей блоки ресурса SS/PBCH (SSB), где SS - сигнал синхронизации, РВСН - физический широковещательный канал (действие 1). Такая широковещательная рассылка может осуществляться базовой станцией на периодической основе. В левой части Фиг. 1 совокупность возможных лучей проиллюстрирована контурами; далее по тексту эти лучи без ограничения общности могут упоминаться как 'аналоговые лучи', чем для наглядности указывается, что к передаваемым в них сигналам еще не был применен цифровой DL прекодинг.Каждый SSB соответствует одному из аналоговых лучей, т.е. для каждого SSB базовая станция применяет один заранее заданный аналоговый луч.

Пользовательское устройство выполняет оценку принимаемых SSB; более конкретно, пользовательское устройство измеряет уровень приемной мощности (RSRP) каждого SSB, отбирает требующееся число SSB с наибольшей RSRP (далее по тексту такие SSB могут для краткости упоминаться как,наилучшие SSB', а соответствующие им аналоговые лучи - как,наилучшие лучи' или ^Лсамые качественные лучи') и формирует отчет об измерениях, в котором указываются индексы SSB-RI отобранных SSB и информация о соответствующих RSRP (действие 2); после этого, сформированный отчет передается пользовательским устройством на базовую станцию по восходящей линии связи (UL) (действие 3).

Более подробное изложение касаемо выполнения операций, соответствующих действию 2, будет приведено ниже.

Базовая станция может использовать сведения, содержащиеся в принятом отчете, для аналогового формирования диаграммы направленности в целях осуществления последующей DL передачи на пользовательское устройство. В частности, базовая станция осуществляет передачу (например, на периодической основе) опорных сигналов (RS) информации состояния канала (CSI) (действие 4), к которым в аналоговой части базовой станции соответственно применена A-BF; более конкретно, базовая станция предпочтительно использует для передачи CSI-RS на пользовательское устройство один или более наилучших лучей согласно отчету.

CSI-RS, в общем, передаются для получения пользовательскими устройствами информации о состоянии канала цифровых антенных портов базовой станции. В зависимости от реализации, каждый CSI-RS порт может соответствовать одному цифровому антенному порту, либо выполняется дополнительная виртуализация, так что каждый CSI-RS порт может соответствовать более чем одному (например, двум) цифровому антенному порту. Иными словами, учитывая данную дополнительную виртуализацию, в конечном итоге задействуется виртуализованное представление антенных элементов антенной решетки базовой станции в виде антенных портов CSI-RS. Следует отметить, что при сообщении с базовой станцией пользовательское устройство рассматривает каждый антенный порт CSI-RS как единый излучающий элемент, безотносительно охватываемых им антенных элементов.

Пользовательское устройство выполняет измерения в отношении принимаемых CSI-RS (действие 5).

По приему от базовой станции запроса CSI (действие 6), который может передаваться базовой станцией на периодической основе и передача которого может осуществляться посредством управляющей информации нисходящей линии связи (DCI), пользовательское устройство осуществляет вычисления для формирования CSI с использованием выполненных измерений CSI-RS (действие 7). На пользовательском устройстве при этом вычисляется ряд параметров, которые включаются в формируемую CSI. В частности, пользовательское устройство выбирает предпочтительное количество MIMO-слоев, соответствующее числу одновременно передаваемых с базовой станции потоков данных, которое пользовательское устройство намеревается принимать. Данное количество MIMO-слоев отражается параметром RI в составе CSI. Также пользовательское устройство формирует матрицу прекодинга из векторов дискретного преобразования Фурье (DFT-векторов), которые выбираются из заранее заданной кодовой книги (code book). Сформированная матрица прекодинга отражается параметром PMI в составе CSI. Помимо этого, пользовательское устройство определяет показатель качества канала (CQI), также включаемый в CSI.

Сформированная CSI, включающая в себя, помимо прочего, RI, PMI, CQI, передается с пользовательского устройства на базовую станцию в качестве канальной информации обратной связи в ответ на упомянутый запрос CSI (действие 8). По приему CSI базовая станция, в частности, использует CQI для выбора схемы модуляции и скорости помехоустойчивого кодирования (MCS) и применяет полученную матрицу прекодинга для цифрового формирования диаграммы направленности (действие 9) для осуществления DL передачи (например, PDSCH) на пользовательское устройство (действие 10).

Отвечающие 5G NR аспекты, связанные, в частности, с реализацией кодовой книги, оценкой CSI-RS и вычислением матрицы прекодинга на стороне пользовательского устройства, конкретикой представления RI, PMI, CQI и прочих параметров в составе CSI, раскрыты в спецификации TS 38.214, v.17.4.0, а также отражены в публикации RU 2811989, обе из которых во всей своей полноте включены в настоящее описание посредством ссылки. В частности, в качестве кодовой книги может использоваться кодовая книга Туре 1 5G NR (см. Таблицу 5.2.2.2.1-2 из указанной спецификации). Следует отметить, что в RU 2811989 также раскрыты перспективные технологии для реализации DL прекодинга.

Ниже со ссылкой на Фиг. 2 дается более подробное описание операций, выполняемых согласно действиям 1-3 по Фиг. 1, посредством которых обеспечивается последующее выполнение A-BF согласно 5G NR на стороне базовой станции.

Как обсуждалось выше со ссылкой на Фиг. 1, базовая станция широковещательно рассылает во всех или части аналоговых лучей блоки ресурса SS/PBCH (SSB), где для передачи каждого SSB базовая станция применяет соответствующий один заданный аналоговый луч (действие 1). Пользовательское устройство измеряет RSRP каждого SSB, отбирает заранее заданное число М SSB с наибольшей RSRP, т.е. М наилучших SSB, и формирует отчет, в котором указываются SSB-RI отобранных SSB и информация о RSRP, соответствующих отобранным SSB (действие 2).

М является натуральным числом, которое в типичном случае преконфигурируется базовой станцией для пользовательского устройства и соответственно заранее сигнализируется базовой станцией на пользовательское устройство, например, посредством сигнализации протокола управления радиоресурсами (RRC). По существу, посредством параметра М базовая станция указывает пользовательскому устройству, о каком требующемся количестве своих наилучших SSB (т.е. аналоговых лучей) пользовательское устройство должно сообщить на базовую станцию в отчете. В частности, М может принимать значения 1, 2, 4,….

SSB-RI указываются в отчете посредством битовых значений заданной длины. Ниже описывается подход, посредством которого в отчете сообщаются соответствующие RSRP для SSB-RI согласно 5G NR.

В 5G NR используется основывающаяся на квантовании реализация для сообщения RSRP. А именно, предварительно задается совокупность диапазонов абсолютных значений приемной мощности в соответствующих единицах измерения, и каждому диапазону ставится в соответствие уникальное индексное значение. Данная конфигурация сведена в иллюстративную Таблицу 1 ниже.

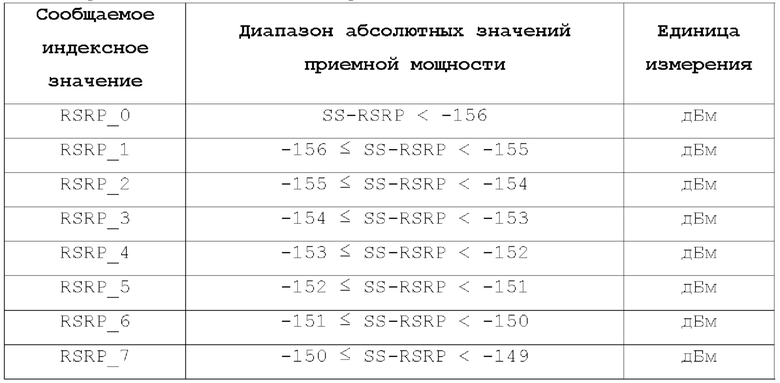

Таблица 1

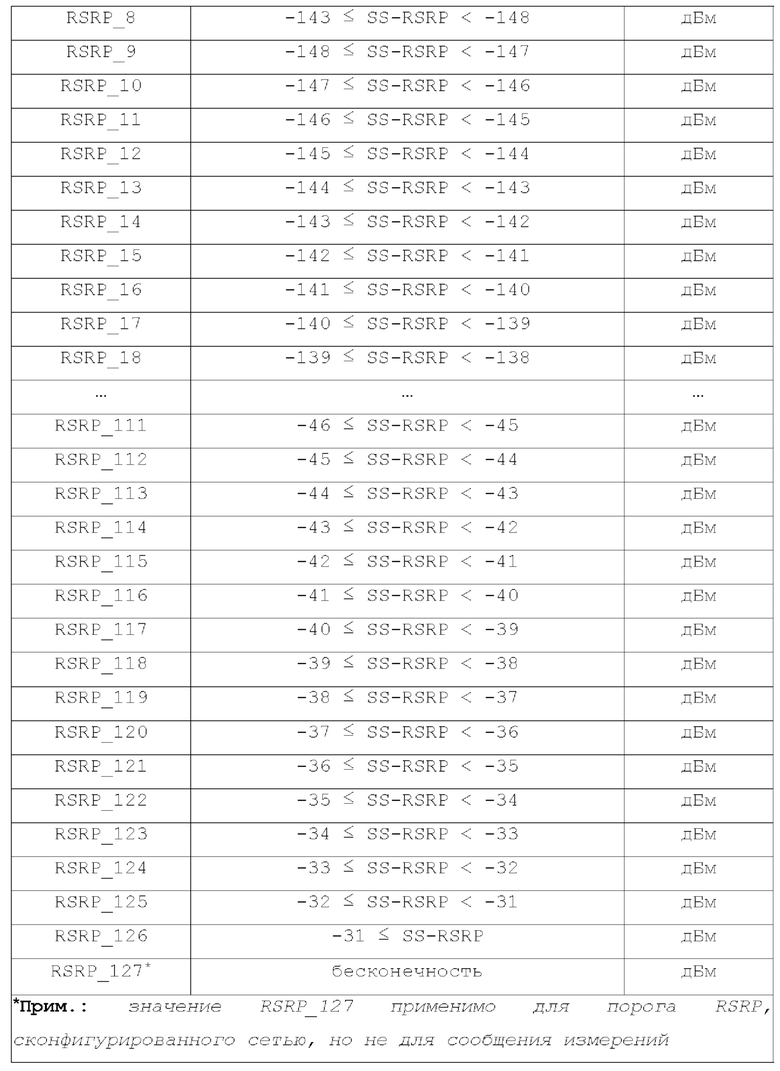

В Таблице 1 правый столбец указывает единицу измерения приемной мощности сигналов синхронизации (SS-RSRP), а именно дБм (dBm); в среднем столбце перечислены диапазоны абсолютных значений приемной мощности сигналов синхронизации, соответственно в дБм; в левом столбце перечислены индексные значения, каждое из которых уникально обозначает соответствующий диапазон абсолютных значений мощности. Скажем, если измеренным значением RSRP для некоего из наилучших SSB является -31,3 дБм, то, согласно Таблице 1, в отчете указывается индекс RSRP 125, соответствующий диапазону [-32;-31].

В дополнение, в 5G NR используется дифференциальный подход, который также основывается на квантованном представлении. Из М наилучших SSB определяется SSB, которому соответствует самая большая RSRP, и вместе с SSB-RI для этого SSB в отчете указывается соответствующий индекс из таблицы абсолютных значений приемной мощности (к примеру, RSRP_i согласно Таблице 1 выше), указывающий диапазон абсолютных значений мощности приема, в который попадает эта самая большая RSRP. Для каждого из остальных (М - 1) SSB-RI в отчете указывается соответствующий индекс таблицы относительных значений приемной мощности, указывающий диапазон значений приемной мощности относительно упомянутой самой большой RSRP, в который попадает RSRP этого SSB-RI. Такая таблица иллюстрируется ниже Таблицей 2.

Таблица 2

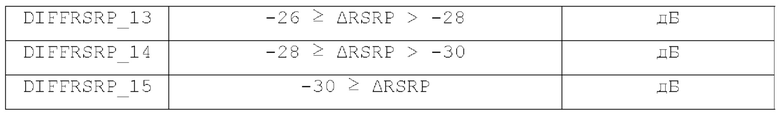

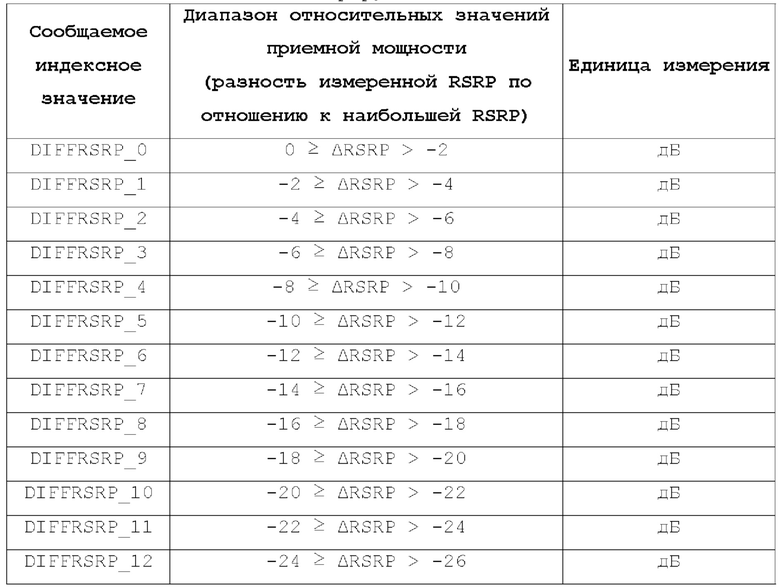

В Таблице 2 в среднем столбце перечислены диапазоны разности соответствующих значений RSRP по отношению к самой большой RSRP, и единицей измерения этих разностных, относительных значений ARSRP, как указывается правым столбцом Таблицы 2, является дБ (dB); в левом столбце перечислены индексные значения, каждое из которых уникально обозначает соответствующий диапазон относительных значений мощности.

Для каждого из упомянутых остальных (М - 1) SSB в отчете указывается индекс DIFFRSRP_j, j={0, 1, …, 15}, для соответствующего диапазона относительных значений приемной мощности по Таблице 2. В типичной реализации рассматриваемого подхода, М SSB-RI упорядочиваются в отчете в порядке убывания соответствующей измеренной RSRP. Т.е., сперва указывается SSB-RI с самой большой RSRP и индекс RSRP_i соответствующего диапазона абсолютных значений приемной мощности, а затем, в порядке убывания соответствующих разностных значений ΔRSRP, указываются SSB-RI остальных (М - 1) SSB с индексами DIFFRSRP_j соответствующих диапазонов относительных значений приемной мощности.

Затем пользовательским устройством осуществляется UL передача сформированного отчета на базовую станцию по каналам физического уровня (L1) (действие 3 по Фиг. 1). Данный отчет далее по тексту может именоваться как 'L1-RSRP отчет', а приемная мощность SSB может соответственно именоваться как 'L1-RSRP ^'.

Отвечающие 5G NR аспекты формирования и передачи L1-RSRP отчета отражены в спецификации TS 38.133; в частности, Таблицы 1, 2, приведенные выше в качестве иллюстрации, по существу, соответствуют аналогичным таблицам, приведенным в TS 38.133 (см. Section 10.1.6). Данная спецификация включена в настоящее описание во всей своей полноте посредством ссылки.

Далее со ссылкой на Фиг. 3 описывается такой аспект, связанный с реализацией DL H-BF согласно 5G NR, как реализация соответствующего ограничения на планировщике базовой станции. Как известно, основным предназначением планировщика базовой станции, в общем, является принятие решения в отношении того, какое пользовательское устройство(а) обслуживать в конкретном временном ресурсе (например, слоте).

В целях иллюстрации, на первом слева чертеже по Фиг. 3 шестиугольником условно показан сектор соты, который обслуживается базовой станцией и в котором находится множество пользовательских устройств; сама базовая станция подразумевается расположенной в вершине шестиугольника, которая обведена на чертеже окружностью, и выполненной с возможностью использования, в общем, нескольких аналоговых лучей для DL передачи. Как было сказано выше со ссылкой на Фиг. 1, 2, к CSI-RS, передаваемым с базовой станции на пользовательские устройства, применяется соответственное A-BF, т.е. передача CSI-RS на каждое из пользовательских устройств осуществляется в соответствующих одном или более из нескольких аналоговых лучей.

В рассматриваемом по Фиг. 3 случае предполагается, что базовой станцией на текущий момент намечено задействовать для обслуживания пользовательских устройств только один аналоговый луч из иллюстративного числа используемых аналоговых лучей, равного трем; и этот луч далее по тексту будет условно обозначен как первый луч. По результатам измерений L1-RSRP соответствующих SSB, для одних пользовательских устройств в секторе первый аналоговый луч будет самым лучшим (т.е. среди трех аналоговых лучей, самая большая измеренная RSRP будет соответствовать SSB этого первого луча), и эти пользовательские устройства обозначены треугольниками на Фиг. 3. Для других пользовательских устройств первый луч окажется вторым по качеству (т.е. среди трех аналоговых лучей, вторая по величине RSRP будет соответствовать SSB первого луча), и эти пользовательские устройства обозначены кружками на Фиг. 3. Наконец, для остальных пользовательских устройств в секторе первый луч окажется третьим по качеству (т.е. среди трех используемых аналоговых лучей, третья по величине RSRP будет соответствовать SSB первого луча), и эти пользовательские устройства обозначены квадратами на Фиг. 3.

Для конфигурирования ограничения на планировщике базовой станцией используется параметр K, которым, по существу, указывается, в отношении какого количества аналоговых лучей базовая станция должна обладать обратной связью в виде CSI от пользовательских устройств в обслуживаемом секторе, и соответственно, в отношении этих пользовательских устройств планировщиком может быть выполнено планирование DL передачи.

В контексте изложения по второму слева чертежу на Фиг. 3 предполагается, что на базовой станции преконфигурируется параметр K, равный 1. В этом случае планировщик базовой станции будет осуществлять планирование ресурсов для DL передачи только на те пользовательские устройства, для которых первый аналоговый луч будет самым лучшим; соответственно, на базовой станции должна быть доступна CSI (включающая в себя, по меньшей мере, RI, PMI, CQI) от этих пользовательских устройств. Случай с K=1 соответствует самому сильному ограничению на планировщике; данный случай проиллюстрирован на рассматриваемом чертеже наличием только треугольников, т.е. тех пользовательских устройств, для которых первый луч является самым лучшим. Такие пользовательские устройства, показанные на Фиг. 3 в соответствии с текущим ограничением на планировщике, будут условно обозначаться как ^'обслуживаемые' в изложении по данной фигуре; остальные пользовательские устройства, которые не показаны на Фиг. 3 в соответствии с текущим ограничением на планировщике, будут условно обозначаться как Необслуживаемые' в данном изложении. Из иллюстрации по рассматриваемому чертежу видно, что обслуживаемые пользовательские устройства, для которых будет выполняться планирование ресурсов, сосредоточены, в основном, в левой по отношению к базовой станции области сектора, соответствующей зоне покрытия, обеспечиваемой первым лучом.

Пользовательские устройства информируются об упомянутом преконфигурировании ограничения посредством запроса CSI, передаваемого базовой станцией в DCI (см. действие 6 по Фиг. 1). Для этого в DCI запросе CSI базовой станцией устанавливается соответствующее битовое поле в отношении идентификаторов тех CSI-RS, в отношении которых обслуживаемыми пользовательскими устройствами (т.е. в данном случае теми, для которых первый луч является самым лучшим) должна выполняться оценка для передачи на базовую станцию обратной связи в виде требующейся CSI. Следует подчеркнуть, что речь здесь идет об идентификаторах, которыми CSI-RS ресурсы уникально обозначаются в системе связи 5G NR; далее по тексту такие идентификаторы могут упоминаться как 'абсолютные индексы CSI-RS'.

Затем, в канве изложения по второму справа чертежу на Фиг. 3 допустим, что на базовой станции преконфигурируется параметр K, равный 2. В данном случае планировщик будет осуществлять планирование ресурсов только для тех пользовательских устройств, для которых первый луч будет как самым лучшим, так и вторым по качеству; соответственно, на базовой станции должна быть доступна CSI, сообщаемая от таких пользовательских устройств. Случай с K=2 соответствует умеренному ограничению на планировщике; данный случай проиллюстрирован на рассматриваемом чертеже наличием в секторе только треугольников и кружков, т.е. тех обслуживаемых пользовательских устройств, для которых первый луч является самым лучшим и вторым по качеству; остальные пользовательские устройства не показаны как необслуживаемые в соответствии с текущим умеренным ограничением на планировщике. Соответственно, для данного варианта ограничения в запросе CSI базовой станцией будет задаваться битовое поле, отличающееся от такового для случая с K=1.

Наконец, в контексте изложения по самому правому чертежу на Фиг. 3 предполагается, что на базовой станции преконфигурируется параметр K, равный 3. В этом случае на базовой станции может быть доступна CSI от всех пользовательских устройств сектора. Случай с K=3 соответствует отсутствию ограничения на планировщике базовой станции, что проиллюстрировано на рассматриваемом чертеже наличием треугольников, кружков и квадратов. Иными словами, DL передачи (например, PDSCH) могут быть запланированы планировщиком для любых из пользовательских устройств сектора, независимо от того, что базовой станцией намечено использование только первого луча, и, следовательно, все пользовательские устройства в секторе могут считаться обслуживаемыми в указанном выше смысле. Соответственно, для рассматриваемого случая в запросе CSI базовой станцией будет задаваться битовое поле, отличающееся от таковых для случаев с K=1 и K=2, обсужденных выше.

Таким образом, на Фиг. 3 стрелками указано направление смягчения ограничения на планировщике базовой станции.

Соответственно, чем больше канальной информации сообщается пользовательскими устройствами на базовую станцию, тем больше гибкости у планировщика в смысле планирования передач PDSCH на большее количество пользовательских устройств. Следовательно, для смягчения вышеописанного ограничения, накладываемого на планировщик базовой станции в контексте H-BF, CSI должна предоставляться для нескольких аналоговых лучей (К>1).

Далее со ссылкой на Фиг. 4 схематично показано осуществление H-BF согласно 5G NR во времени; на данной фигуре временная ось предполагается направленной слева направо, верхняя горизонтальная пунктирная линия относится к базовой станции, нижняя горизонтальная пунктирная линия относится к пользовательскому устройству, передачи от базовой станции на пользовательское устройство показаны вертикальными стрелками вниз, передачи от пользовательского устройства на базовую станцию соответственно показаны вертикальными стрелками вверх.

В иллюстративном случае, описываемом со ссылкой на Фиг. 4, предполагается, что базовая станция для обслуживания пользовательских устройств в секторе, в общем, использует семь аналоговых лучей. В левой части Фиг. 4 показана передача базовой станцией CSI-RS сигналов CSI-RS₀ - CSI-RS₆ на пользовательские устройства с использованием соответствующих семи аналоговых лучей. Как неоднократно отмечалось ранее, к CSI-RS, передаваемым с базовой станции на пользовательские устройства, применяется соответственное A-BF. В данном случае на рассматриваемое пользовательское устройство осуществляется передача сигналов CSI-RS₃, CSI-RS₄, CSI-RS₆ в указанных жирными стрелками аналоговых лучах, которые могли быть ранее выбраны пользовательским устройством на основе измерений L1-RSRP соответствующих SSB и сообщены на базовую станцию в L1-RSRP отчете, как было описано выше со ссылкой на Фиг. 1, 2. Упомянутые три аналоговых луча также соответственно показаны сплошными контурами среди контуров, которыми условно показаны семь используемых базовой станцией аналоговых лучей. CSI-RS₃, CSI-RS₄, CSI-RS₆ на текущий момент считаются так называемыми ^'активными' CSI-RS для пользовательского устройства.

Затем пользовательское устройство передает на базовую станцию CSI, сформированную пользовательским устройством с использованием оценки принятых активных CSI-RS₃, CSI-RS₄, CSI-RS₆, что соответствует действиям 5-8 по Фиг. 1. Базовая станция выполняет обработку CSI, полученной от пользовательского устройства, и осуществляет передачу PDSCH на пользовательское устройство на основе, в частности, выбранной MCS и выполненного DL прекодинга по результатам данной обработки (действия 9, 10 по Фиг. 1).

Далее предполагается, что пользовательское устройство переместилось в новое местоположение в секторе.

Как отмечалось ранее, базовая станция передает в каждом из аналоговых лучей соответствующие блоки ресурса SS/PBCH, которые на Фиг. 4 обозначены как SSB₀-SSB₆ на вертикальных стрелках, направленных вниз. Пользовательское устройство выполняет измерения в отношении принимаемых SSB₀-SSB₆ и формирует L1-RSRP отчет, в котором указаны SSB-RI трех выбранных наилучших SSB с соответствующими им значениями L1-RSRP (т.е. преконфигурированное значение М равно 3 согласно изложению по Фиг. 2), и передает сформированный L1-RSRP отчет на базовую станцию (действия 1-3 по Фиг. 1). Предполагается, что три наилучшие луча, соответствующие выбранным SSB, отличаются от аналоговых лучей, которые были наилучшими для пользовательского устройства до упомянутого перемещения (см. левую часть Фиг. 4).

Базовая станция выполняет обработку принятого от пользовательского устройства L1-RSRP отчета. По результатам данной обработки базовой станцией определено, что новыми активными CSI-RS для пользовательского устройства являются CSI-RS₀, CSI-RS₁, CSI-RS₃. Базовая станция переконфигурируется на получение от пользовательского устройства CSI в отношении CSI-RS₀, CSI-RS₁, CSI-RS₃, а также передает на пользовательское устройство RRC сообщение переконфигурации (RRC reconfig), в котором указываются упомянутые три новых активных CSI-RS, в отношении которых пользовательское устройство должно теперь выполнять оценку. В пользовательском устройстве осуществляется соответствующее переключение на последующую оценку CSI-RS, указанных в RRC сообщении переконфигурации.

В правой части Фиг. 4, аналогично левой ее части, показана передача базовой станцией CSI-RS сигналов CSI-RS₀ - CSI-RS₆ на пользовательские устройства с использованием соответствующих семи аналоговых лучей. В данном случае на рассматриваемое пользовательское устройство осуществляется передача сигналов CSI-RS₀, CSI-RS₁, CSI-RS₃ в указанных жирными стрелками аналоговых лучах, которые были сообщены на базовую станцию в недавнем L1-RSRP отчете (действие 4 по Фиг. 1). Упомянутые три аналоговых луча также соответственно показаны сплошными контурами среди контуров семи используемых базовой станцией аналоговых лучей.

Далее аналогичным образом пользовательское устройство передает на базовую станцию CSI, сформированную с использованием оценки принятых CSI-RS₀, CSI-RS₁, CSI-RS₃, которые теперь являются активными, а базовая станция выполняет обработку CSI, полученной от пользовательского устройства, и соответственно осуществляет передачу PDSCH с примененной D-BF (действия 5-10 по Фиг. 1).

Хотя подход к осуществлению H-BF, описанный выше со ссылкой на Фиг. 1-4, является вполне работоспособным в системах беспроводной связи 5G NR, тем не менее с использованием RRC сигнализации, которая является сигнализацией уровня L3, для переконфигурирования пользовательского устройства на новые активные CSI-RS связаны повышенные накладные затраты на сигнализацию и более высокая сложность реализации на стороне базовой станции.

Хотя развертывание систем 5G NR в мире только начинает набирать обороты, уже сейчас ведутся активные исследования в различных направлениях по стандартизации систем беспроводной связи следующего поколения, т.н. 6G, которые буду обладать характеристиками, превосходящими 5G NR.

В частности, для рабочего диапазона 6G 8-13 ГГц (UPPER MID BAND) на базовых станциях планируется поддержка сверхбольших антенных решеток (например, состоящих из 3072 антенных элементов) с гибридным аналоговым и цифровым формированием диаграммы направленности с большим количеством антенных портов (≤256). Таким образом, с поддержкой, в частности, до 64 одновременно передаваемых пространственных MIMO-слоев в системах связи UPPER MID BAND диапазона концепция радиоинтерфейса со сверхбольшой антенной решеткой (xMIMO) будет выведена на принципиально новый уровень. При этом, в 6G планируется поддержка набора опорных сигналов, аналогичного используемому в 5G NR, таких как DM-RS, CSI-RS, SRS, PT-RS, PSS/SSS.

В то же время, подходы, применяемые в 5G NR, далеко не всегда могут быть непосредственно экстраполированы на системы беспроводной связи следующего поколения. В частности, вышеописанная проблема при осуществлении H-BF, заключающаяся в повышенных накладных затратах на сигнализацию и высокой сложности реализации на стороне базовой станции, может стать заметно более выраженной в системах беспроводной связи 6G.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В ввиду проблем предшествующего уровня техники, обсужденных выше, основной задачей настоящего изобретения является введение автоматической процедуры переконфигурирования ресурсов CSI-BS при осуществлении формирования DL диаграммы направленности, не задействуя при этом сигнализацию уровня L3.

В контексте решения этой технической задачи, согласно первому аспекту настоящего изобретения предложен способ формирования DL диаграммы направленности в системе беспроводной связи.

Предложенный способ содержит этапы на которых: на базовой станции системы беспроводной связи преконфигурируют ассоциацию между сигналами синхронизации и опорными сигналами информации состояния канала (CSI-RS), при этом каждый сигнал синхронизации соответствует одному из пространственных лучей, которые могут быть использованы базовой станцией для осуществления DL передачи, и передают посредством базовой станции преконфигурированную ассоциацию в пользовательское устройство в системе беспроводной связи.

Затем, согласно предложенному способу, с базовой станции в, по меньшей мере, некоторых из пространственных лучей передают соответствующие сигналы синхронизации.

Далее, способ содержит выполняемые на пользовательском устройстве этапы, на которых: выполняют измерения сигналов синхронизации, принимаемых от базовой станции, по результатам измерений выбирают один или более сигналов синхронизации и посредством сигнализации уровня L2 передают в базовую станцию сообщение об одном или более выбранных сигналах синхронизации (L2 сообщение).

В соответствии с предложенным способом, по приему от базовой станции контрольной информации, идентифицируемой в качестве положительной квитанции (АСК) приема L2 сообщения, на пользовательском устройстве, с учетом времени распространения сигнала, запускают первый UE таймер первой заранее заданной длительности, при этом после передачи контрольной информации на пользовательское устройство на базовой станции запущен первый BS таймер первой заранее заданной длительности. По истечении первой заранее заданной длительности, на пользовательском устройстве на основе преконфигурированной ассоциации выполняют переключение на последующую оценку CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, и на базовой станции на основе преконфигурированной ассоциации выполняют переконфигурирование для пользовательского устройства CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, в качестве CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки.

Затем, согласно предложенному способу, на пользовательском устройстве принимают CSI-RS сигналы от базовой станции. По приему от базовой станции запроса CSI, на пользовательском устройстве формируют CSI на основе оценки CSI-RS сигналов, принимаемых от базовой станции, и передают сформированную CSI на базовую станцию, а на базовой станции выполняют DL прекодинг на основе CSI, принятой от пользовательского устройства.

В соответствии с одним альтернативным вариантом осуществления, предложенный способ дополнительно содержит этап, на котором, после передачи L2 сообщения, на пользовательском устройстве запускают второй UE таймер второй заранее заданной длительности, и, по приему L2 сообщения, на базовой станции, с учетом времени распространения сигнала, запускают второй BS таймер второй заранее заданной длительности, причем вторая заранее заданная длительность больше первой заранее заданной длительности. Согласно данному варианту осуществления, при отсутствии приема контрольной информации, идентифицируемой в качестве АСК, в течение второй заранее заданной длительности, на пользовательском устройстве продолжают использовать для оценки те CSI-RS сигналы, которые использовались непосредственно до упомянутых измерений сигналов синхронизации.

В соответствии с другим альтернативным вариантом осуществления, предложенный способ дополнительно содержит этап, на котором, после приема L2 сообщения, с базовой станции на пользовательское устройство посредством сигнализации уровня L3, предпочтительно посредством RRC сигнализации, передают конфигурационную информацию, указывающую один или более CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку. Согласно данному варианту осуществления, контрольная информация, идентифицируемая в качестве АСК, не передается с базовой станции на пользовательское устройство. Упомянутыми одним или более CSI-RS сигналами, указываемыми конфигурационной информацией, могут быть CSI-RS сигналы, которые использовались пользовательским устройством для оценки непосредственно до упомянутых измерений сигналов синхронизации.

Согласно варианту осуществления, упомянутое выполнение измерений сигналов синхронизации содержит этапы, на которых: измеряют на пользовательском устройстве приемную мощность каждого сигнала синхронизации и выбирают М сигналов синхронизации с наибольшими приемными мощностями, где М заранее заданное натуральное число, при этом L2 сообщение содержит индексы выбранных сигналов синхронизации и параметры, указывающие соответствующие величины приемной мощности выбранных сигналов синхронизации.

В соответствии с предпочтительным вариантом осуществления, каждый сигнал синхронизации представляет собой блок ресурса SS/PBCH (SSB), индексом сигнала синхронизации является индекс ресурса SSB-RI, параметром, указывающим величину приемной мощности (L1-RSRP), измеренной для SSB-RI, является индекс таблицы, соответствующий заранее заданному диапазону мощности, в который попадает L1-RSRP этого SSB-RI, и L2 сообщение является отчетом в виде управляющего элемента (СЕ) уровня управления доступом к среде (MAC). М может быть заранее задано на базовой станции и заблаговременно сообщено на пользовательское устройство. Преконфигурированная ассоциация предпочтительно представлена посредством таблицы, в которой поставлены в соответствие идентификаторы ресурсов SS/PBCH и идентификаторы ресурсов CSI-RS.

Согласно одному варианту осуществления, в MAC СЕ отчете для SSB-RI, которому соответствует наибольшая L1-RSRP, указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает эта наибольшая L1-RSRP, а для каждого из остальных (М - 1) SSB-RI указывается соответствующий индекс таблицы относительных значений приемной мощности, указывающий диапазон значений приемной мощности относительно упомянутой наибольшей L1-RSRP, в который попадает L1-RSRP этого SSB-RI, при этом М SSB-RI упорядочиваются в MAC СЕ отчете в порядке убывания L1-RSRP.

Согласно другому варианту осуществления, в MAC СЕ отчете для каждого из М SSB-RI указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает L1-RSRP этого SSB-RI.

Согласно варианту осуществления, запрос CSI содержит указание, среди CSI-RS сигналов, соответствующих SSB-RI, содержавшимся в MAC СЕ отчете, набора CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI. В соответствии с предпочтительным вариантом осуществления, запрос CSI передается посредством управляющей информации нисходящей линии связи (DCI), причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание индексов CSI-RS в количестве K, определяющее указываемый набор CSI-RS сигналов, где 1≤K≤М. Упомянутая совокупность битовых значений с соответствующими сочетаниями индексов CSI-RS может быть заранее задана на базовой станции и заранее сообщена с базовой станции на пользовательское устройство посредством RRC сигнализации. Согласно данному предпочтительному варианту осуществления, способ дополнительно содержит, перед упомянутой оценкой CSI-RS сигналов, этап, на котором на пользовательском устройстве определяют CSI-RS сигналы, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI, на основе значения битового поля, содержащегося в принятом запросе CSI. Индексы CSI-RS предпочтительно определяются упорядочением ассоциированных SSB-RI по L1-RSRP.

В соответствии с вариантом осуществления, упомянутой контрольной информацией является DCI с выделением ресурсов для передачи по восходящей линии связи (UL grant), при этом АСК приема L2 сообщения указывается посредством того, что DCI имеет тот же HARQ ID, что и L2 сообщение, и указатель новых данных (NDI) в DCI соответственно переключен в заданное значение.

Согласно второму аспекту настоящего изобретения предложена система беспроводной связи, содержащая базовую станцию, содержащую по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, причем базовая станция выполнена с возможностью осуществления связи с пользовательским устройством, содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройстве хранения данных базовой станции сохранены машиноисполняемые коды и в устройстве хранения данных пользовательского устройства сохранены машиноисполняемые коды. При исполнении машиноисполняемых кодов устройствами обработки данных базовой станции и пользовательского устройства обеспечивается выполнение способа согласно любому варианту осуществления первого аспекта настоящего изобретения.

Согласно третьему аспекту настоящего изобретения предложен способ формирования DL диаграммы направленности в системе беспроводной связи, причем система беспроводной связи содержит группу базовых станций, связанных между собой с возможностью осуществления связи. В частности, базовые станции группы могут быть связаны между собой высокоскоростной линией связи.

Предложенный способ содержит этапы на которых: на одной базовой станции из группы преконфигурируют ассоциацию между сигналами синхронизации, идентификационной информацией базовых станций группы и CSI-RS сигналами, при этом каждый сигнал синхронизации соответствует одному из пространственных лучей, которые могут быть использованы базовыми станциями группы для осуществления DL передачи, и передают посредством упомянутой одной базовой станции преконфигурированную ассоциацию в пользовательское устройство в системе беспроводной связи. Преконфигурированная ассоциация также сигнализируется в каждую из остальных базовых станций группы.

Затем, согласно предложенному способу, с базовых станций группы в, по меньшей мере, некоторых из пространственных лучей передают соответствующие сигналы синхронизации.

Далее, способ содержит выполняемые на пользовательском устройстве этапы, на которых выполняют измерения принимаемых сигналов синхронизации, по результатам измерений выбирают один или более сигналов синхронизации и посредством сигнализации уровня L2 передают в упомянутую одну базовую станцию сообщение об одном или более выбранных сигналах синхронизации с соответствующей идентификационной информацией базовых станций, с которых были переданы эти сигналы синхронизации (L2 сообщение).

В соответствии с предложенным способом, по приему от упомянутой одной базовой станции контрольной информации, идентифицируемой в качестве АСК приема L2 сообщения, на пользовательском устройстве, с учетом времени распространения сигнала, запускают первый UE таймер первой заранее заданной длительности, при этом после передачи контрольной информации на пользовательское устройство на упомянутой одной базовой станции запущен первый BS таймер первой заранее заданной длительности. По истечении первой заранее заданной длительности, на пользовательском устройстве на основе преконфигурированной ассоциации выполняют переключение на последующую оценку CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, на упомянутой одной базовой станции на основе преконфигурированной ассоциации выполняют переконфигурирование для пользовательского устройства CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, в качестве CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки, и применяют упомянутое переконфигурирование на, по меньшей мере, некоторых из остальных базовых станций группы.

Затем, согласно предложенному способу, на пользовательском устройстве принимают CSI-RS сигналы базовых станций группы. По приему от упомянутой одной базовой станции запроса CSI, на пользовательском устройстве формируют CSI на основе оценки принимаемых CSI-RS сигналов и осуществляют передачу сформированной CSI для выполнения DL прекодинга на основе данной CSI.

Каждая из базовых станций группы может обслуживать соответствующий сектор или соту в системе беспроводной связи. Идентификационной информацией базовой станции предпочтительно является идентификатор соты (PCID). Упомянутой одной базовой станцией предпочтительно является обслуживающая базовая станция для пользовательского устройства.

В соответствии с одним альтернативным вариантом осуществления, способ дополнительно содержит этап, на котором, после передачи L2 сообщения, на пользовательском устройстве запускают второй UE таймер второй заранее заданной длительности, и, по приему L2 сообщения, на упомянутой одной базовой станции, с учетом времени распространения сигнала, запускают второй BS таймер второй заранее заданной длительности, причем вторая заранее заданная длительность больше первой заранее заданной длительности. Согласно данному варианту осуществления, при отсутствии приема контрольной информации, идентифицируемой в качестве АСК, в течение второй заранее заданной длительности, на пользовательском устройстве продолжают использовать для оценки те CSI-RS сигналы, которые использовались непосредственно до упомянутых измерений сигналов синхронизации.

В соответствии с другим альтернативным вариантом осуществления, способ дополнительно содержит этап, на котором, после приема L2 сообщения, с упомянутой одной базовой станции на пользовательское устройство посредством сигнализации уровня L3, предпочтительно посредством RRC сигнализации, передают конфигурационную информацию, указывающую один или более CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку. Согласно данному варианту осуществления, контрольная информация, идентифицируемая в качестве АСК, не передается с упомянутой одной базовой станции на пользовательское устройство. Упомянутыми одним или более CSI-RS сигналами, указываемыми конфигурационной информацией, могут быть CSI-RS сигналы, которые использовались пользовательским устройством для оценки непосредственно до упомянутых измерений сигналов синхронизации.

Согласно варианту осуществления, упомянутое выполнение измерений сигналов синхронизации содержит этапы, на которых: измеряют на пользовательском устройстве приемную мощность каждого сигнала синхронизации и выбирают М сигналов синхронизации с наибольшими приемными мощностями, где М заранее заданное натуральное число, при этом L2 сообщение содержит индексы выбранных сигналов синхронизации, соответствующие PCID базовых станций, с которых были переданы эти сигналы синхронизации, и параметры, указывающие соответствующие величины приемной мощности этих сигналов синхронизации.

В соответствии с предпочтительным вариантом осуществления, каждый сигнал синхронизации представляет собой блок ресурса SS/PBCH (SSB), индексом сигнала синхронизации является индекс ресурса SSB-RI, параметром, указывающим величину приемной мощности (L1-RSRP), измеренной для SSB-RI, является индекс таблицы, соответствующий заранее заданному диапазону мощности, в который попадает L1-RSRP этого SSB-RI, и L2 сообщение является MAC СЕ отчетом. М может быть заранее задано на базовых станциях группы и заблаговременно сообщено на пользовательское устройство. Преконфигурированная ассоциация предпочтительно представлена посредством таблицы, в которой поставлены в соответствие идентификаторы ресурсов SS/PBCH, PCID базовых станций и идентификаторы ресурсов CSI-RS.

Согласно одному варианту осуществления, в MAC СЕ отчете для SSB-RI, которому соответствует наибольшая L1-RSRP, указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает эта наибольшая L1-RSRP, а для каждого из остальных (М - 1) SSB-RI указывается соответствующий индекс таблицы относительных значений приемной мощности, указывающий диапазон значений приемной мощности относительно упомянутой наибольшей L1-RSRP, в который попадает L1-RSRP этого SSB-RI, при этом М SSB-RI упорядочиваются в MAC СЕ отчете в порядке убывания L1-RSRP.

Согласно другому варианту осуществления, в MAC СЕ отчете для каждого из М SSB-RI указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает L1-RSRP этого SSB-RI.

Согласно варианту осуществления, запрос CSI содержит указание, среди CSI-RS сигналов, соответствующих SSB-RI, содержавшимся в MAC СЕ отчете, набора CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI. В соответствии с предпочтительным вариантом осуществления, запрос CSI передается посредством DCI, причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на упомянутой одной базовой станции из заранее заданной совокупности битовых значений, при этом каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание индексов CSI-RS в количестве K, определяющее указываемый набор CSI-RS сигналов, где 1≤K≤М. Упомянутая совокупность битовых значений с соответствующими сочетаниями индексов CSI-RS может быть заранее задана на базовых станциях группы и заранее сообщена на пользовательское устройство. Согласно данному предпочтительному варианту осуществления, способ дополнительно содержит, перед упомянутой оценкой CSI-RS сигналов, этап, на котором на пользовательском устройстве определяют CSI-RS сигналы, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI, на основе значения битового поля, содержащегося в принятом запросе CSI. Индексы CSI-RS предпочтительно определяются упорядочением ассоциированных SSB-RI по L1-RSRP.

В соответствии с вариантом осуществления, упомянутой контрольной информацией является DCI с выделением ресурсов для UL передачи, при этом АСК приема L2 сообщения указывается посредством того, что DCI имеет тот же HARQ ID, что и L2 сообщение, и NDI в DCI соответственно переключен в заданное значение.

Согласно четвертому аспекту настоящего изобретения предложена система беспроводной связи, содержащая группу базовых станций, причем каждая базовая станция содержит по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом базовые станции связаны между собой с возможностью осуществления связи и, по меньшей мере, некоторые базовые станции находятся на связи с пользовательским устройством, содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных базовых станций сохранены машиноисполняемые коды и в устройстве хранения данных пользовательского устройства сохранены машиноисполняемые коды. При исполнении машиноисполняемых кодов устройствами обработки данных базовых станций и

пользовательского устройства обеспечивается выполнение способа согласно любому варианту осуществления третьего аспекта настоящего изобретения.

Достигаемый настоящим изобретением технический результат заключается в обеспечении сокращения накладных затрат на сигнализацию за счет значительного уменьшения использования высокоуровневой сигнализации (RRC) при осуществлении

формирования DL диаграммы направленности и в обеспечении соответственного снижения сложности реализации на стороне базовой станции.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

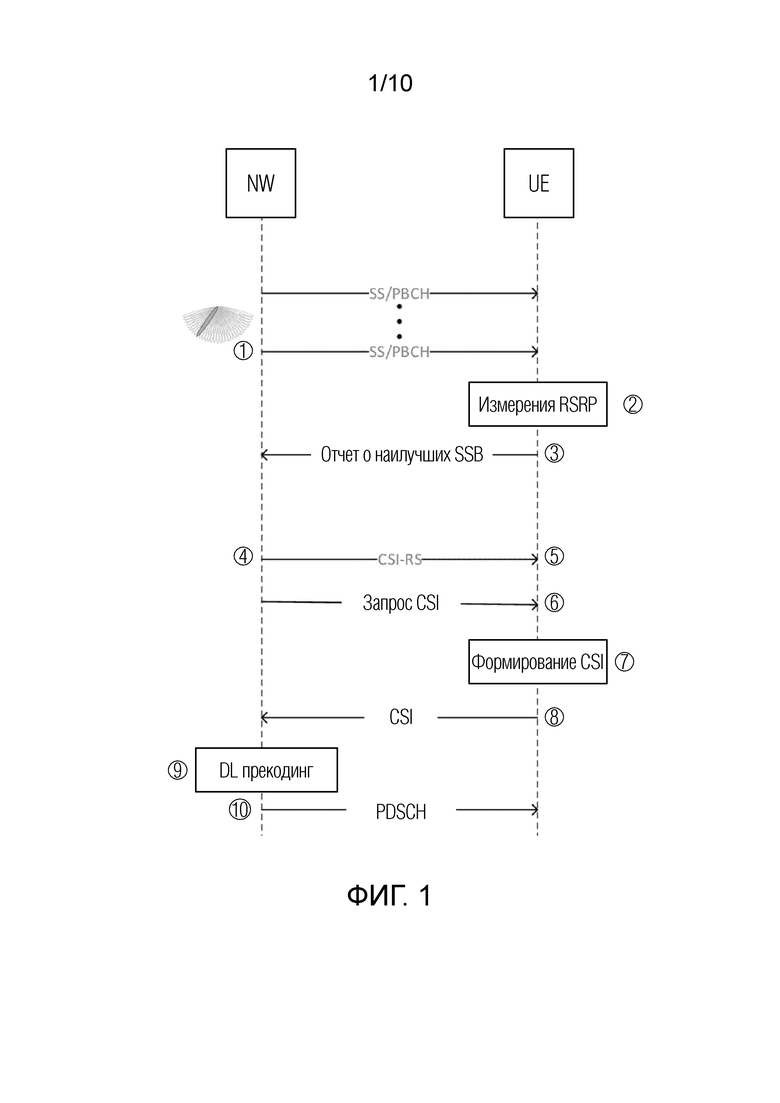

Фиг. 1 - обобщенная схема взаимодействия между сетью беспроводной связи и пользовательским устройством для обеспечения выполнения формирования DL диаграммы направленности согласно 5G NR;

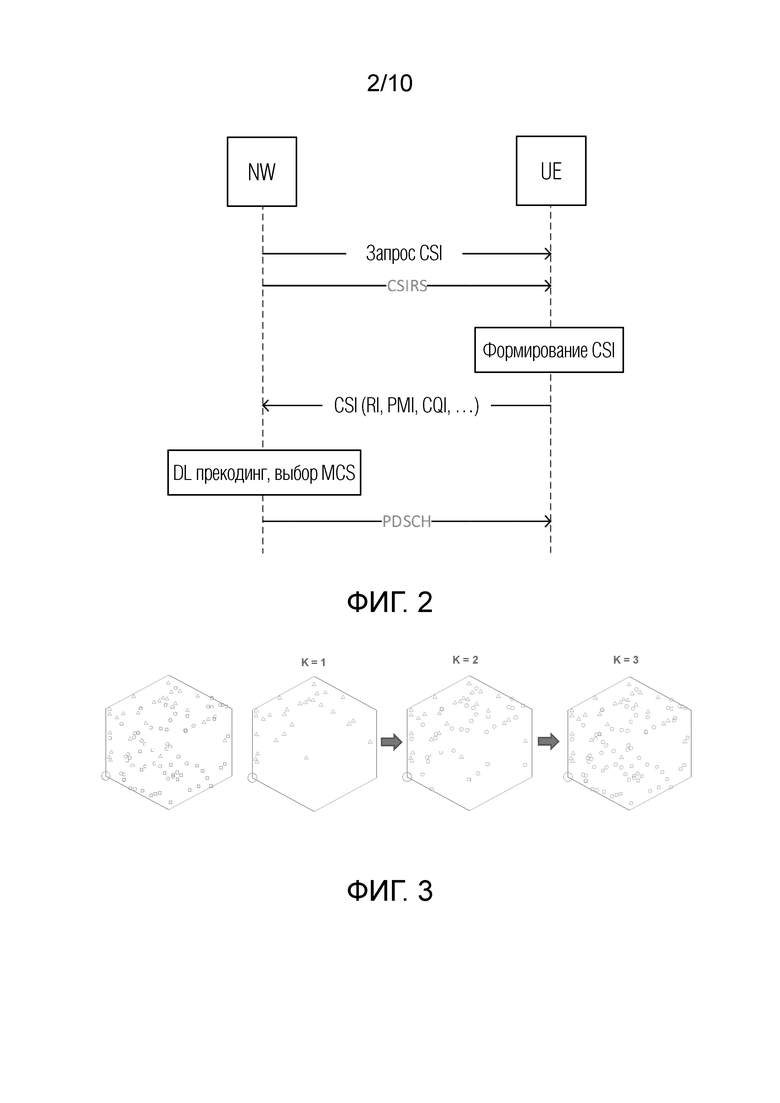

Фиг. 2 - часть схемы по Фиг. 1, иллюстрирующая операции, посредством которых обеспечивается последующее выполнение A-BF согласно 5G NR на стороне базовой станции;

Фиг. 3-иллюстрация ограничения на планировщике базовой станции согласно 5G NR;

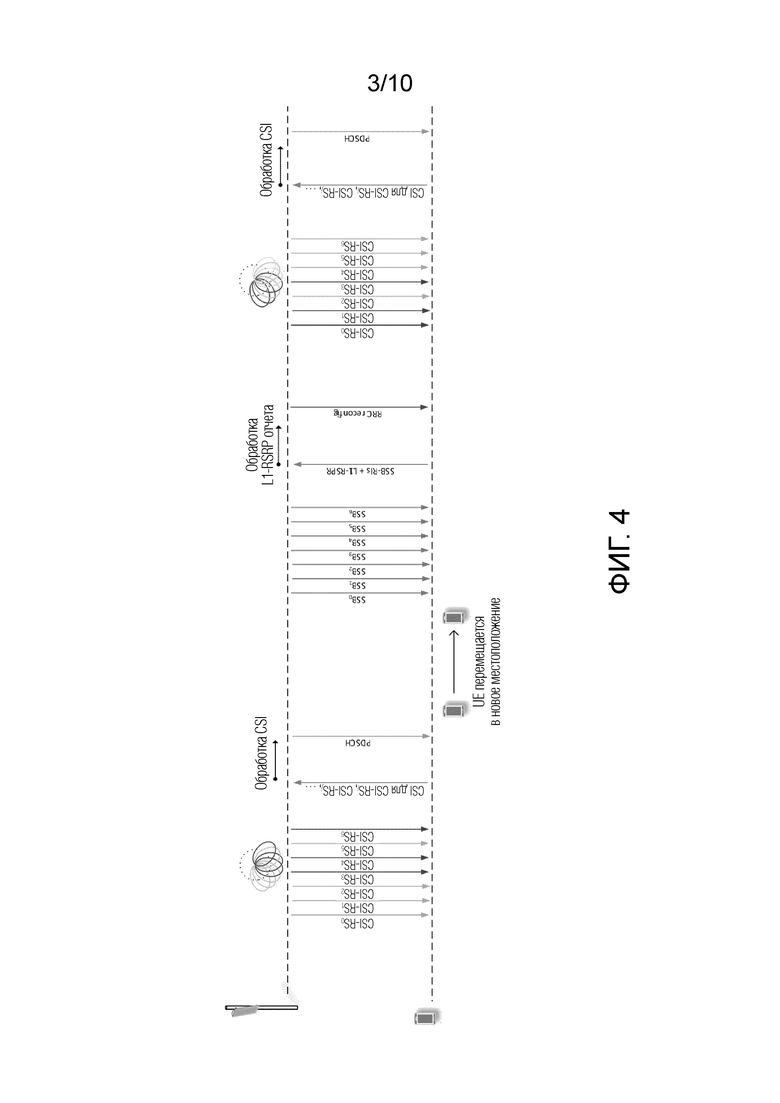

Фиг. 4 - иллюстрация выполнения, во времени, H-BF согласно 5G NR;

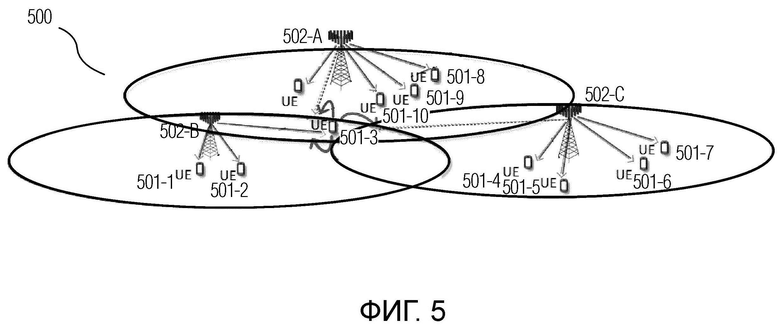

Фиг. 5 - иллюстративная схема системы беспроводной связи, в которой могут быть реализованы варианты осуществления настоящего изобретения;

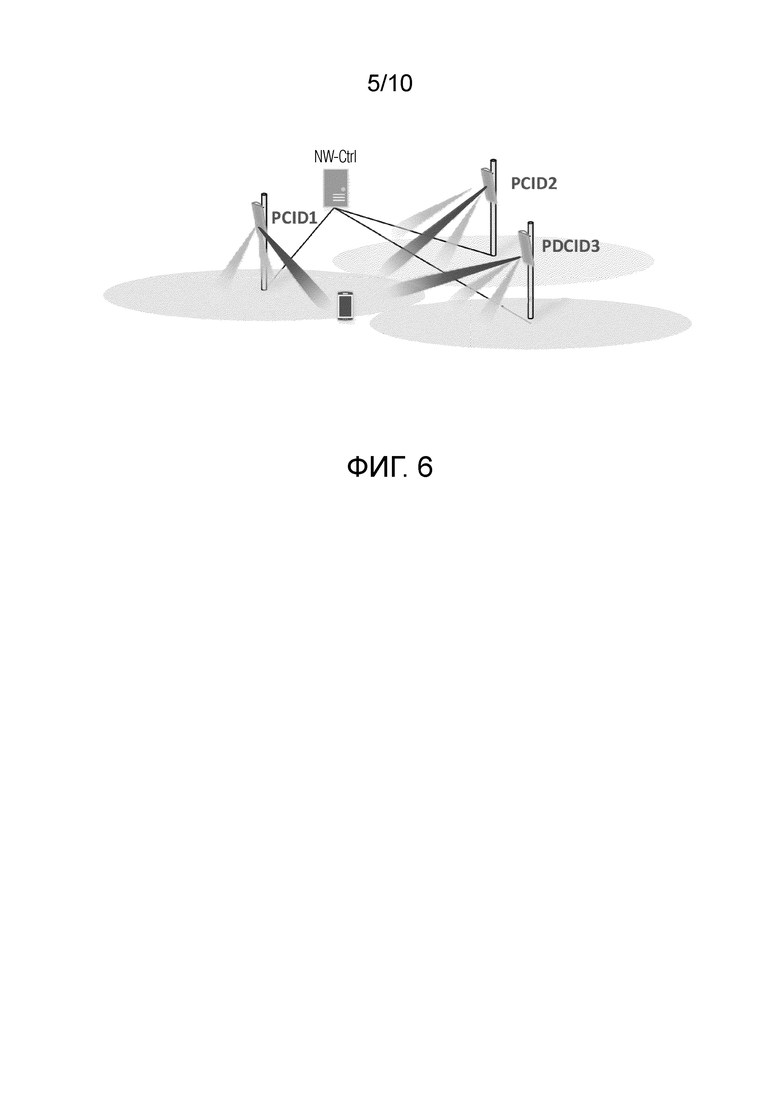

Фиг. 6 - иллюстрация взаимодействия между пользовательским устройством и группой базовых станций;

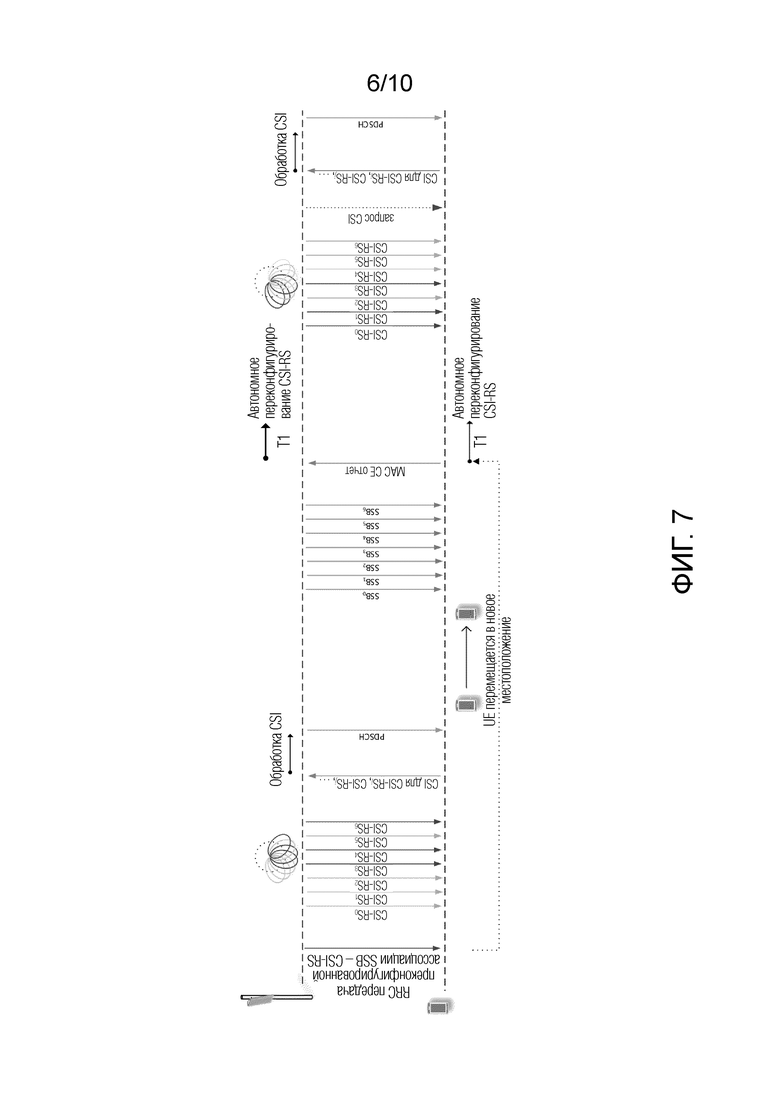

Фиг. 7 - иллюстрация выполнения, во времени, H-BF согласно варианту осуществления настоящего изобретения;

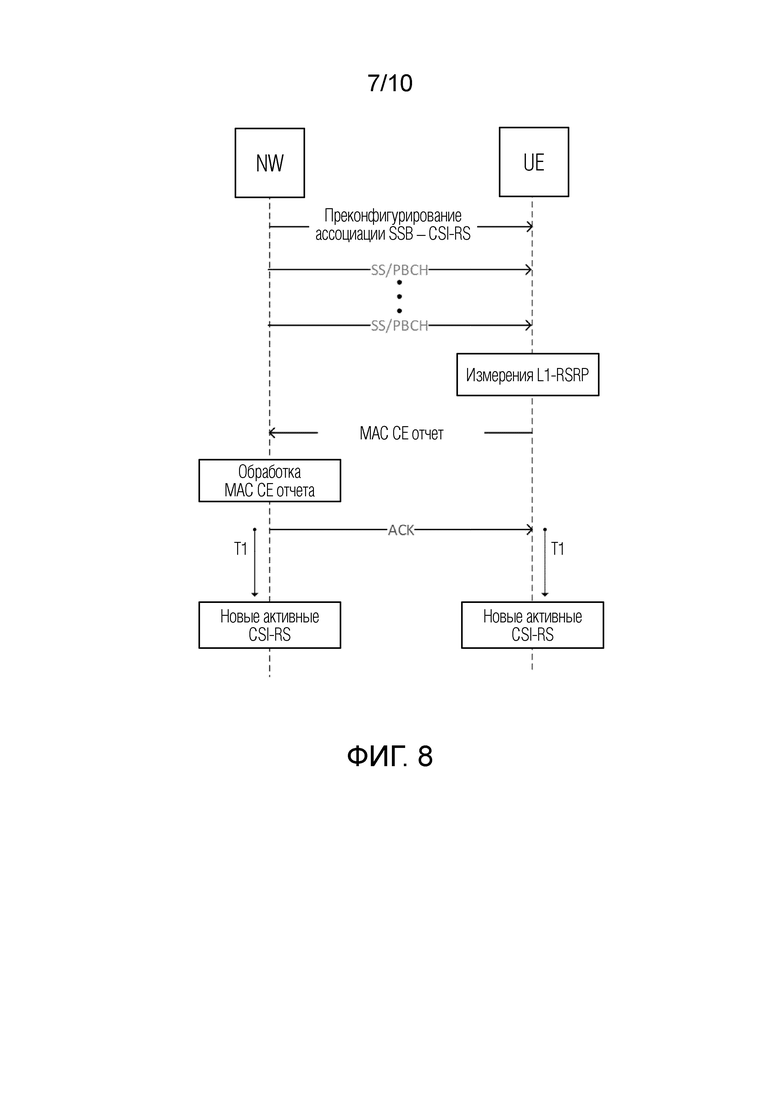

Фиг. 8 - часть схемы по Фиг. 1, иллюстрирующая операции, посредством которых обеспечивается последующее выполнение A-BF согласно настоящему изобретению на стороне базовой станции;

Фиг. 9 - иллюстрация вариантов осуществления настоящего изобретению, альтернативных варианту осуществления по Фиг. 7, 8;

Фиг. 10 - блок-схема способа формирования DL диаграммы направленности согласно одному варианту осуществления настоящего изобретения;

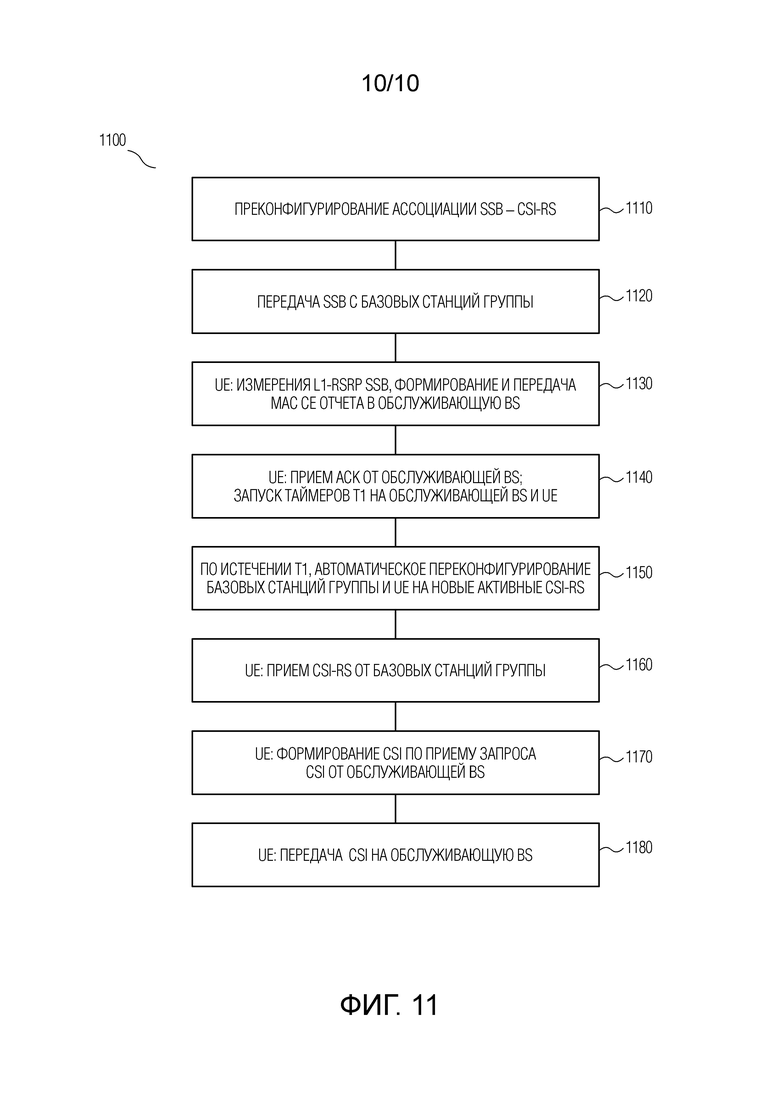

Фиг. 11 - блок-схема способа формирования DL диаграммы направленности согласно другому варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Далее делается отсылка к примерным вариантам осуществления настоящего изобретения, которые иллюстрируются на сопровождающих чертежах, где одинаковые ссылочные номера обозначают аналогичные элементы. Следует при этом понимать, что варианты осуществления изобретения могут принимать различные формы и не должны рассматриваться как ограниченные приведенными здесь описаниями. Соответственно, иллюстративные варианты осуществления описываются ниже со ссылкой на фигуры чертежей для пояснения существа аспектов настоящего изобретения.

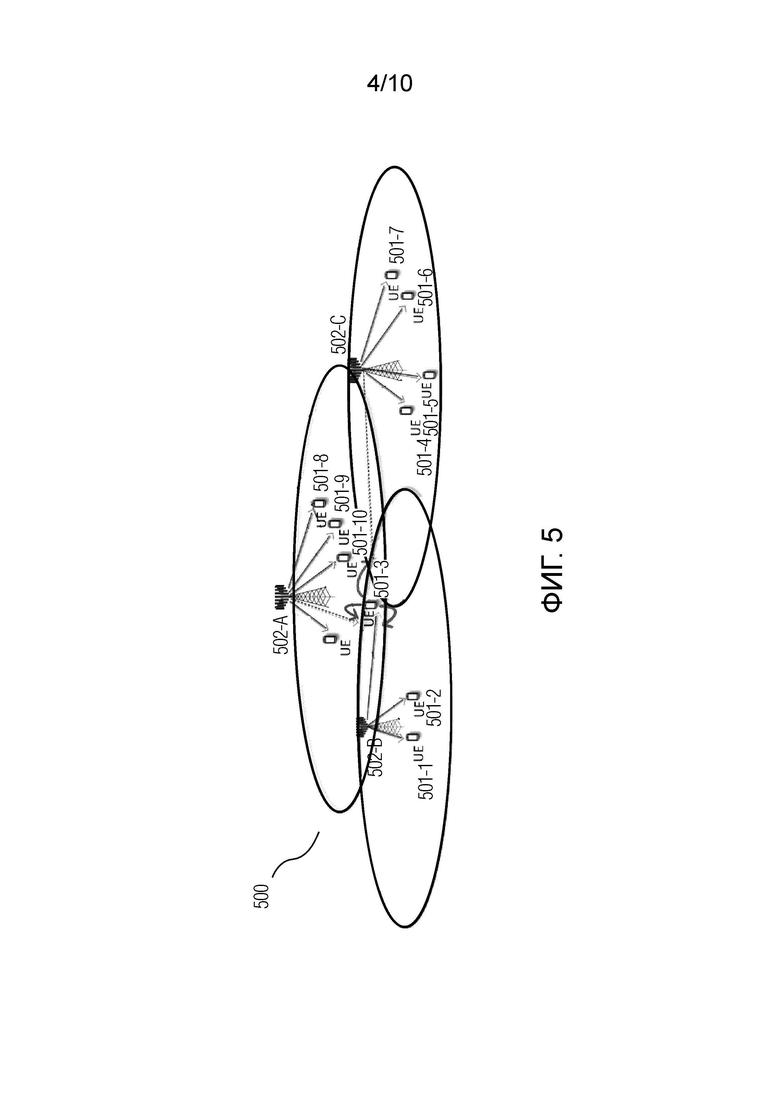

На Фиг. 5 в общем виде проиллюстрирована система беспроводной связи, в которой могут быть реализованы различные аспекты настоящего изобретения. Как показано на Фиг. 5, пользовательские устройства (UE) 501 осуществляют связь с базовыми станциями (BS) 502 в сети радиодоступа (RAN) 500. UE 501 (например, UE 501-1, 501-2, 501-3,…) распределены по RAN 500, и каждое из UE 501 может быть стационарным или мобильным. Широко известными примерами UE являются смартфоны, планшеты, модемы и т.п.

Базовые станции 502 (например, BS 502-А, 502-В, 502-С) могут обеспечить зону покрытия для конкретной географической области, зачастую именуемой "сотой". Базовые станции 502, в основном, имеют стационарную конструкцию, но могут быть и в подвижном исполнении. В общем, базовые станции могут представлять собой макро-BS (как иллюстрируется BS 502-А, 502-В, 502-С на Фиг. 5), а также пико-BS для пикосот или фемто-BS для фемтосот.Соты, в свою очередь, могут быть разбиты на сектора.

Координацию и управление работой базовых станций 502 может обеспечивать контроллер сети, находящийся на связи с ними (например, через магистральное соединение (backhaul)). RAN 500 может быть на связи с базовой сетью (CN) (к примеру, через контроллер сети), которая обеспечивает различные сетевые функции, такие как, например, управление доступом и мобильностью, управление сеансами, функция сервера аутентификации, функция приложений и т.п. При этом, базовые станции 502 в RAN 500 могут также соединяться между собой, например, через прямое физическое соединение, которое предпочтительно является высокоскоростным соединением.

При перемещении пользовательского устройства в пределах RAN 500 может быть осуществлена передача его обслуживания (handover) от одной базовой станции другой базовой станции. Например, обслуживание UE 501-3 может быть передано от BS 502-В к BS 502-А. При этом осуществляется переконфигурирование соответствующих операционных параметров пользовательского устройства для работы с новой базовой станцией. Переключение обслуживания пользовательского устройства может осуществляться и между секторами одной базовой станции.

В рассматриваемой системе беспроводной связи возможно взаимодействие между пользовательским устройством и группой связанных между собой базовых станций, причем такое взаимодействие может иметь место не только в случае передачи обслуживания пользовательского устройства. Одна из группы базовых станций является обслуживающей базовой станцией для пользовательского устройства, а различные аспекты координации совместной работы базовых станций группы при таком взаимодействии могут осуществляться централизованным образом (например, контроллером сети) и/или обслуживающей базовой станцией.

В системе беспроводной связи 5G NR реализована концепция облачной RAN (Cloud RAN, C-RAN), которая заключается в разделении базовой станции на три части и использовании специального интерфейса, определенного для обмена информацией между этими функциональными частями. Так, базовая станция может быть разделена на радиоблок (RU), который выполняет функции радио приемопередатчика, распределенный блок (DU) для вычислений L1 (физического уровня) и вычислений L2 (уровня MAC) и централизованный блок (CU) для вычислений L2 и L3 (уровня RRC). Такое разделение позволяет централизовать CU-блоки в соответствующем центральном узле сети, тогда как DU могут быть в большей степени распределенными, на сотовых узлах. В этом случае переключения соединений между сотовыми узлами можно проводить на уровне L1, то есть с относительно малыми задержками. Поддержка данной концепции ожидается и в сетях беспроводной связи 6G.

Следует отметить, что описание по Фиг. 5 и сама данная фигура имеют исключительно иллюстративный, неограничивающий характер в целях обрисовки общей рабочей среды настоящего изобретения. Хотя на Фиг. 5 проиллюстрированы лишь известные базовые компоненты системы связи, следует понимать, что система связи может дополнительно включать в себя множество других элементов.

Каждая из BS 502, показанных на Фиг. 5, включает в себя аппаратные и логические средства для реализации соответствующих функций в базовой станции. K аппаратным средствам относятся, в частности, антенная решетка, состоящая из приемопередающих антенных элементов, о которых говорилось выше, различные специальным образом сконфигурированные процессоры, контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. K логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в процессорах и контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де) мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение, распределение ресурсов, планирование приема/передачи.

Аналогичным образом, каждое из UE 501, показанных на Фиг. 5, включает в себя аппаратные и логические средства для реализации соответствующих функций в пользовательском устройстве. К аппаратным средствам относятся, в частности, приемопередающие устройства с соответствующими антенными элементами, различные специальным образом сконфигурированные процессор(ы), контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. К логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де)мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение. Помимо этого, UE содержит средства для взаимодействия с пользователем, включая сенсорный экран, динамики/микрофон, кнопки, а также пользовательские приложения, хранящиеся в памяти пользовательского устройства и исполняющиеся процессором пользовательского устройства в соответствующей операционной системе.

Примеры вышеупомянутых процессоров/контроллеров включают в себя микропроцессоры, микроконтроллеры, устройства цифровой обработки сигналов (DSP), программируемые вентильные матрицы (FPGA), дискретные аппаратные микросхемы и т.п. (Микро)программное обеспечение, исполняемое процессорами/контроллерами, следует толковать в широком смысле, как означающее машиноисполняемые инструкции, наборы инструкций, программный код, сегменты кода, подпрограммы, программные модули, объекты, процедуры и т.п. Программное обеспечение хранится на соответствующих машиночитаемых носителях, которые могут быть реализованы, на пример, в виде ОЗУ (RAM), ПЗУ (ROM), перепрограммируемого ПЗУ (EEPROM), твердотельных запоминающих устройств, магнитных запоминающих устройств, оптических запоминающих устройств и т.п., на которых могут быть записаны или сохранены соответствующие программные коды и структуры данных, к которым может осуществляться доступ со стороны соответствующих процессоров/контроллеров.

Вышеперечисленные аппаратные и программные элементы базовых станций и пользовательских устройств конфигурируются для обеспечения выполнения в базовых станциях и пользовательских устройствах способов согласно настоящей заявке, которые описываются ниже. Сама реализация компонентных аппаратных средств базовых станций и пользовательских устройств и их специализированное конфигурирование, в том числе посредством соответствующих логических средств, является известным в области техники, к которой относится настоящая заявка. При этом, различные функции согласно способам, отвечающим настоящей заявке, могут выполняться в множестве отдельных элементов либо одном или нескольких интегральных элементах, что определяется проектными конструкционными характеристиками.

Стоящая перед настоящим изобретением техническая задача по уменьшению до минимума использования RRC сигнализации для переконфигурирования пользовательского устройства на новые активные CSI-RS при осуществлении формирования DL диаграммы направленности (см. для сведения описание по Фиг. 1, 2, 4 выше) решается на основе автоматизации выполнения такого переконфигурирования на базовой станции(ях) и на пользовательском устройстве в качестве основного варианта реализации.

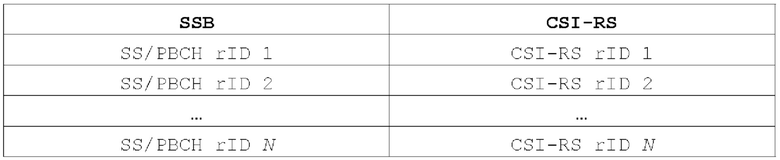

В основу данной автоматизации положено изначальное преконфигурирование на базовой станции ассоциации между ресурсами SS/PBCH и ресурсами CSI-RS. Согласно варианту осуществления настоящего изобретения, данная ассоциация представляется посредством таблицы, в которой поставлены в соответствие идентификаторы ресурсов SS/PBCH и идентификаторы ресурсов CSI-RS. В качестве иллюстрации, такое табличное предоставление преконфигурированной ассоциации представляется Таблицей 3 ниже, где rID i обозначает идентификатор соответствующего ресурса, i=1, 2, …N, где N - натуральное число:

Таблица 3

Здесь следует напомнить, что каждый SSB соответствует одному из пространственных лучей, которые могут быть использованы базовой станцией для осуществления DL передачи, а CSI-RS информируют о CSI-RS портах антенной решетки базовой станции. Соответственно, параметр N, обозначающий общее количество связываемых элементов в таблице, определяется конфигурацией пространственных лучей/антенных портов на базовой станции. При этом, представленной таблицей не подразумевается, что каждый rID опорного сигнала SS/PBCH в левом столбце таблицы и каждый rID опорного сигнала CSI-RS в правом столбце таблицы являются уникальными идентификаторами - в частности (но не обязательно), согласно преконфигурированной ассоциации несколько разных SS/PBCH rID могут соответствовать одному CSI-RS rID. То есть, в рассматриваемом случае i=1, 2, N следует неограничивающим образом трактовать скорее как порядковый номер элемента таблицы ассоциации. В качестве CSI-RS rID могут использоваться идентификаторы CSI-RS, упоминавшиеся при изложении по Фиг. 3.

Преконфигурированная ассоциация передается базовой станцией в пользовательское устройство. Данная передача предпочтительно осуществляется посредством RRC сигнализации.

Выше был рассмотрен сценарий преконфигурирования ассоциации SSB - CSI-RS между одной базовой станцией и пользовательским устройством. В то же время, как было отмечено выше при изложении по Фиг. 5, в системе беспроводной связи возможно взаимодействие между пользовательским устройством и группой связанных между собой базовых станций. Данный случай иллюстрируется на Фиг. 6, где представлена группа из трех базовых станций, которые подразумеваются связанными друг с другом высокоскоростной магистралью. Как должно быть известно специалисту, с каждой базовой станцией в системе беспроводной связи связан уникальный идентификатор соты/сектора, обозначаемый как PCID. Для каждой из показанных на Фиг. 6 базовых станций группы на данной фигуре приведен связанный с ней PCID: PCID 1, PCID 2, PCID 3, соответственно. Пользовательское устройство, принимая сигналы от разных базовых станций рассматриваемой группы, тем не менее знает, от какой базовой станции принимается передача, благодаря наличию соответствующего PCID в передаче. Поскольку, как показано на Фиг. 6, пользовательское устройство находится внутри (хотя и вблизи границы) зоны радиопокрытия базовой станции с PCID 1, данная базовая станция будет рассматриваться в качестве обслуживающей для пользовательского устройства. Блоком NW-Ctrl на Фиг. 6 обозначен контроллер сети (см. изложение по Фиг. 5 выше).

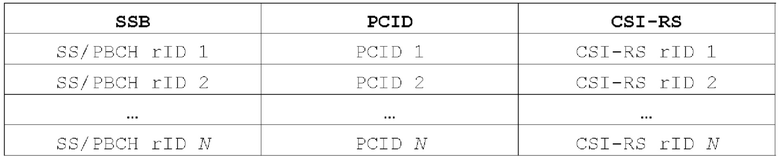

В рассматриваемом сценарии преконфигурирование ассоциации между ресурсами SS/PBCH и ресурсами CSI-RS согласно настоящему изобретению осуществляется на обслуживающей базовой станции с PCID 1. Преконфигурированная ассоциация для рассматриваемого сценария связывает опорные сигналы SS/PBCH, идентификационную информацию базовых станций группы и опорные сигналы CSI-RS. Табличное предоставление преконфигурированной ассоциации для сценария с группой базовых станций ниже иллюстрируется Таблицей 4, аналогично Таблице3:

Таблица 4

Как и в случае с Таблицей 3, согласно преконфигурированной ассоциации по Таблице 4 несколько разных PCID и/или несколько разных SS/PBCH rID могут соответствовать одному CSI-RS rID.

Преконфигурированная ассоциация передается обслуживающей базовой станцией в пользовательское устройство. Помимо этого, преконфигурированная ассоциация сигнализируется и в каждую из базовых станций с PCID 2 и PCID 3. Данное сигнализирование может быть выполнено непосредственно обслуживающей базовой станцией, либо данное сигнализирование может быть выполнено через контроллер сети - этим аспектом не накладывается ограничений на настоящее изобретение.

Далее без ограничения общности будет подробно рассматриваться взаимодействие между одной базовой станцией и пользовательским устройством при формировании DL диаграммы направленности согласно варианту осуществления настоящего изобретения для DL передачи данных. В качестве иллюстрации обобщенной схемы такого взаимодействия будет использоваться Фиг. 1. Ниже со ссылкой на Фиг. 7, формат которой аналогичен Фиг. 4, схематично показано осуществление, во времени, формирования DL диаграммы направленности согласно варианту осуществления настоящего изобретения. Параллельно, со ссылкой на Фиг. 8, формат которой аналогичен Фиг. 2, дается подробное описание операций, выполняемых согласно действиям 1-3 по Фиг. 1, посредством которых обеспечивается последующее выполнение на базовой станции A-BF согласно данному варианту осуществления настоящего изобретения. При этом подразумевается, что на базовой станции заранее преконфигурирована ассоциация SSB - CSI-RS (см., например, Таблицу 3 выше), и эта преконфигурированная ассоциация заблаговременно передана на пользовательское устройство (данная передача обозначена вертикальной стрелкой в левой части Фиг. 7 и горизонтальной стрелкой в верхней части Фиг. 8). То есть, согласно рассматриваемому варианту осуществления, на базовой станции и на пользовательском устройстве по Фиг. 7, 8 изначально предполагается наличие Таблицы 3.

В левой части Фиг. 7, аналогично Фиг. 4, показана передача базовой станцией CSI-RS сигналов CSI-RS₀ - CSI-RS₆ на пользовательские устройства с использованием соответствующих семи аналоговых лучей. Как отмечалось ранее, упоминанием в рассматриваемом контексте H-BF пространственных лучей в качестве 'аналоговых лучей' для наглядности указывается, что к передаваемым в них сигналам еще не был применен цифровой DL прекодинг; однако данным упоминанием никоим образом не подразумевается, что в отношении этих пространственных лучей не может быть выполнена какая-либо иная цифровая обработка. Данным аспектом не накладывается ограничение на настоящее изобретение.

К CSI-RS, передаваемым с базовой станции на пользовательские устройства, применяется соответственное A-BF. В данном случае на рассматриваемое пользовательское устройство осуществляется передача сигналов CSI-RS₃, CSI-RS₄, CSI-RS₆ в указанных жирными стрелками аналоговых лучах. Упомянутые три аналоговых луча также соответственно показаны сплошными контурами среди контуров, которыми условно показаны семь используемых базовой станцией аналоговых лучей. Как отмечалось в изложении по Фиг. 4, CSI-RS₃, CSI-RS₄, CSI-RS₆ на текущий момент считаются активными CSI-RS для пользовательского устройства.

Затем, по приему запроса CSI от базовой станции (не показан в рассматриваемой части Фиг. 7), пользовательское устройство передает на базовую станцию CSI, сформированную с использованием оценки принятых активных CSI-RS₃, CSI-RS₄, CSI-RS₆. Базовая станция выполняет обработку CSI, полученной от пользовательского устройства, и осуществляет передачу PDSCH на пользовательское устройство на основе, в частности, выбранной MCS и выполненного DL прекодинга по результатам данной обработки.

Далее предполагается, что пользовательское устройство переместилось в новое местоположение в секторе.

В соответствии с вышесказанным, базовая станция периодически широковещательно рассылает во всех или части аналоговых лучей блоки ресурса SS/PBCH (SSB), где для передачи каждого SSB базовая станция применяет соответствующий один заданный аналоговый луч. Аналогично Фиг. 4, широковещаемые блоки ресурса SS/PBCH обозначены на Фиг. 7 как SSB₀-SSB₆ на вертикальных стрелках, направленных вниз.

Пользовательское устройство измеряет L1-RSRP каждого из принимаемых SSB₀-SSB₆, выбирает заранее заданное число М SSB с наибольшей L1-RSRP, т.е. М наилучших SSB, и формирует отчет, в котором указываются SSB-RI выбранных SSB и информация о L1-RSRP, соответствующих выбранным SSB. Как отмечалось ранее, М в типичном случае преконфигурируется базовой станцией для пользовательского устройства и соответственно заранее сигнализируется базовой станцией на пользовательское устройство. Согласно изложению по Фиг. 7, преконфигурированное значение М равно 3. Далее пользовательским устройством осуществляется UL передача сформированного отчета на базовую станцию, в котором указаны SSB-RI трех выбранных наилучших SSB с соответствующими им значениями L1-RSRP.

В отличие от 5G NR, где передается L1-RSRP отчет, согласно предпочтительному варианту осуществления настоящего изобретения упомянутый отчет о наилучших SSB передается на базовую станцию в виде управляющего элемента (СЕ) уровня управления доступом к среде (MAC), то есть в соответствии с настоящим изобретением данная передача осуществляется посредством сигнализации уровня L2, а не L1, как в случае 5G NR. Далее по тексту такой L2 отчет согласно настоящему изобретению неограничивающим образом может обозначаться как ^'МАС СЕ отчет'. То, почему согласно настоящему изобретению для передачи отчета об измерениях используется именно сообщение уровня L2, будет объяснено ниже.

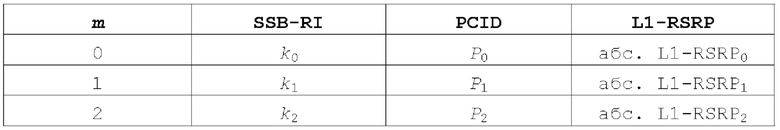

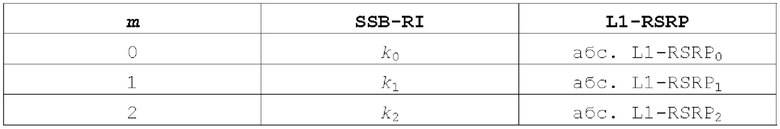

В соответствии с одним вариантом реализации настоящего изобретения, для рассматриваемого со ссылкой на Фиг. 7, 8 случая MAC СЕ отчет может иметь следующий вид, иллюстрируемый Таблицей 5:

Таблица 5

В Таблице 5 k_m битовое значение сообщаемого индекса

ресурса SS/PBCH (SSB-RI) для соответствующего выбранного наилучшего SSB, где т, в общем, равно 0, 1, …М - 1, а в данном конкретном случае m=0, 1, 2. Для сообщения соответствующих измеренных L1-RSRP в MAC СЕ отчете может быть использован основывающийся на квантовании подход 5G NR, описанный выше со ссылкой на Таблицы 1, 2. В рассматриваемом случае предполагается, что SSB с SSB-RI k₀ соответствует самое большое значение L1-RSRP, и для этого SSB-RI в MAC СЕ отчете указывается соответствующее абсолютное значение L1-RSRP (абс.L1-RSRP в Таблице 5). Данное абсолютное значение может быть указано посредством индекса RSRP_i, i={0, 1, …,126}, по Таблице 1 для соответствующего диапазона абсолютных значений приемной мощности.

Значения соответствующих измеренных L1-RSRP для остальных двух SSB из трех наилучших SSB, а именно для SSB с SSB-RI k₁ и SSB-RI k₂, указываются в MAC СЕ отчете дифференциальным образом, относительно абс.L1-RSRP для SSB-RI k₀. Каждое из относительных значений ΔL1-RSRP₁, ΔL1-RSRP₂ для этих остальных двух SSB-RI k_1,SSB-RI k₂ может быть указано посредством индекса DIFFRSRP j, j={0_, 1,…, 15}, по Таблице 2 для соответствующего диапазона относительных значений приемной мощности. В Таблице 5 подразумевается, что ΔL1-RSRP₁>ΔL1-RSRP₂; т.е., согласно данному варианту реализации, для трех выбранных пользовательским устройством наилучших SSB сообщаемые SSB-RI k_m, m=0, 1, 2, упорядочиваются в MAC СЕ отчете в порядке убывания соответствующих сообщаемых L1-RSRP.

Согласно другому варианту реализации настоящего изобретения, для рассматриваемого со ссылкой на Фиг. 7, 8 случая MAC СЕ отчет может иметь следующий вид, иллюстрируемый Таблицей 6:

Таблица 6

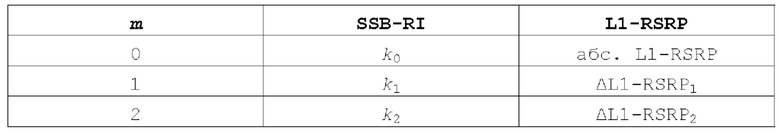

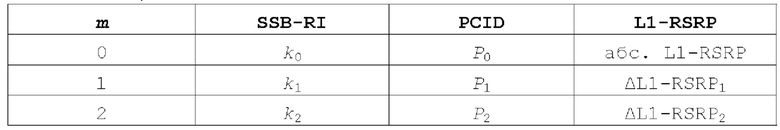

Согласно данному варианту реализации, в Таблице 6 для каждого из М=3 SSB-RI k_m, m=0, 1, 2, указывается соответствующее абсолютное значение L1-RSRP_m измеренной приемной мощности. Каждое из этих абсолютных значений может быть опять же указано посредством соответствующего индекса RSRP_i из Таблицы 1.

Базовая станция принимает MAC СЕ отчет от пользовательского устройства. Предполагается, что MAC СЕ отчет корректно принят базовой станцией, и базовая станция выполняет обработку принятого MAC СЕ отчета.

В иллюстративном случае, рассматриваемом со ссылкой на Фиг. 7, 8, предполагается, что три наилучшие луча, соответствующие выбранным SSB, сообщаемым в MAC СЕ отчете (см., например, Таблицы 5, 6), отличаются от аналоговых лучей, которые были наилучшими для пользовательского устройства до упомянутого перемещения (см. левую часть Фиг. 7). Соответственно, по результатам упомянутой обработки базовой станцией определено, что новыми активными CSI-RS для пользовательского устройства являются CSI-RS₀, CSI-RS₁, CSI-RS₃.

В современных системах беспроводной связи, включая 5G NR, в отношении любого сообщения уровня L2, переданного с пользовательского устройства, подразумевается ответная отправка с базовой станции сообщения, идентифицируемого пользовательским устройством в качестве квитанции упомянутой передачи. Следовательно, в рассматриваемом варианте осуществления базовая станция квитирует корректный прием MAC СЕ отчета отправкой на пользовательское устройство некоей контрольной информации, которая будет однозначно идентифицирована пользовательским устройством в качестве положительной квитанции (АСК) в отношении переданного MAC СЕ отчета (см. Фиг. 8). В соответствии с предпочтительным вариантом осуществления, такой контрольной информацией является DCI с выделением пользовательскому устройству ресурсов для UL передачи (например, PUSCH), каковое выделение обозначается как 'UL grant'. Как вариант, такая DCI с UL grant в рассматриваемом случае может быть без данных, т.е. по сути виртуальной. В данном предпочтительном варианте осуществления, АСК приема MAC СЕ отчета указывается для пользовательского устройства посредством того, что DCI имеет тот же HARQ ID, что и переданный MAC СЕ отчет, и указатель новых данных (NDI) в DCI соответственно переключен в заданное битовое значение. Аспекты, связанные с реализацией процедуры гибридного автоматического запроса повторной передачи (HARQ), раскрыты в спецификации TS 38.213.

Далее по тексту, без ограничения общности, такая контрольная информация (DCI), идентифицируемая в качестве АСК в отношении MAC СЕ отчета, может для краткости упоминаться просто как ^'АСК^'.

Непосредственно после передачи АСК на пользовательское устройство на базовой станции запускается первый таймер заранее заданной длительности. Далее по тексту в целях ясности таймеры, используемые на базовой станции, будут обозначаться как 'BS таймеры'. По приему от базовой станции АСК, на пользовательском устройстве с учетом времени распространения сигнала между базовой станцией и пользовательским устройством запускается первый таймер той же заранее заданной длительности. Далее по тексту в целях ясности таймеры, используемые на пользовательском устройстве, будут обозначаться как ^'UE таймеры'.

По истечении упомянутой заранее заданной длительности UE таймера, на пользовательском устройстве на основе преконфигурированной ассоциации SSB - CSI-RS (см. Таблицу 3) выполняется автоматическое переключение на последующую оценку новых активных CSI-RS, а именно CSI-RS₀, CSI-RS₁, CSI-RS₃. По истечении упомянутой заранее заданной длительности BS таймера, на базовой станции, на основе той же преконфигурированной ассоциации, для пользовательского устройства выполняется автоматическое переконфигурирование CSI-RS₀, CSI-RS₁, CSI-RS₃ в качестве тех CSI-RS, которые должны использоваться пользовательским устройством для оценки. То есть, базовая станция автоматически переконфигурируется на получение от пользовательского устройства CSI в отношении CSI-RS₀, CSI-RS₁, CSI-RS₃. Упомянутая заранее заданная длительность BS таймера и UE таймера обозначена на Фиг. 7, 8 как Т1. Соответственно, Т1 может быть заблаговременно сконфигурирована на базовой станции и заранее просигнализирована на пользовательское устройство, например, посредством RRC сигнализации.

Здесь необходимо подчеркнуть, что переконфигурирование на новые активные CSI-RS на базовой станции и на пользовательском устройстве осуществляется автономно согласно настоящему изобретению, то есть без передачи RRC сообщения переконфигурации, как в случае 5G NR. Как вытекает из вышесказанного, для согласованного осуществления такого автономного автоматического переконфигурирования существенным является использование АСК. Соответственно, если бы в настоящем изобретении вместо MAC СЕ отчета использовался бы L1-RSRP отчет, как в 5G NR, такое использование могло бы в значительной степени снизить робастность системы связи, поскольку для подобного отчетного сообщения уровня L1 не предусмотрено квитирование по умолчанию; соответственно, некорректный прием L1-RSRP отчета базовой станцией в рассматриваемом варианте осуществления настоящего изобретения мог бы привести к тому, что пользовательское устройство переключится на новые активные CSI-RS, предполагая, что базовая станция сделает то же самое, но базовая станция в виду некорректного приема будет по-прежнему ожидать получение от пользовательского устройства CSI в отношении прежних активных CSI-RS.

В правой части Фиг. 7, аналогично левой ее части, показана передача базовой станцией CSI-RS сигналов CSI-RS₀ - CSI-RS₆ на пользовательские устройства с использованием соответствующих семи аналоговых лучей. В данном случае на рассматриваемое пользовательское устройство осуществляется передача сигналов CSI-RS₀, CSI-RS₁, CSI-RS₃ в указанных жирными стрелками аналоговых лучах, которые были сообщены на базовую станцию в недавнем MAC СЕ отчете. Упомянутые три аналоговых луча также соответственно показаны сплошными контурами среди контуров семи используемых базовой станцией аналоговых лучей.

Далее аналогичным образом, по приему от базовой станции запроса CSI, пользовательское устройство передает на базовую станцию CSI, сформированную с использованием оценки принятых CSI-RS₀, CSI-RS₁, CSI-RS₃, которые теперь являются активными, а базовая станция выполняет обработку CSI, полученной от пользовательского устройства, и соответственно осуществляет передачу PDSCH с примененной схемой D-BF.

Ниже описывается вариант осуществления настоящего изобретения, относящийся к реализации запроса CSI, который, как говорилось ранее, передается базовой станцией посредством DCI.

Подход, отвечающий данному варианту осуществления, заключается в реализации запроса CSI таким образом, чтобы он содержал указание набора тех CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI, именно среди активных CSI-RS, т.е. CSI-RS, соответствующих SSB-RI, содержавшимся в MAC СЕ отчете от пользовательского устройства, согласно раскрытию по Фиг. 7, 8 выше.

Как и в случае 5G NR, в рассматриваемом варианте осуществления упомянутое указание кодируется посредством соответствующего битового поля в DCI. Однако, в отличие от 5G NR, согласно данному варианту осуществления настоящего изобретения на базовой станции преконфигурируется соответствующая кодовая таблица, которая иллюстрируется ниже Таблицей 7:

Таблица 7

Многоточие перед двумя цифрами в левом столбце Таблицы 7 показывает, что битовое поле, которым кодируется конкретный набор активных CSI-RS, может иметь различную длину в зависимости от реализации. В Таблице 7 каждому значению битового поля (кроме того, которым кодируется 'CSI не запрашивается') соответствует заранее заданное сочетание индексов CSI-RS в количестве К от 1 до М, и это соответствующее сочетание определяет набор CSI-RS сигналов, указываемый данным значением. Индексы CSI-RS могут обозначаться как , где l =1, 2,…, М. Согласно предпочтительному варианту осуществления, первый индекс CSI-RS n_CSI¹_-RS соответствует SSB-RI, который идентифицирует самый лучший SSB (т.е. SSB с самой большой L1-RSRP) и который был сообщен в MAC СЕ отчете; второй индекс CSI-RS n_CSI²_-RS соответствует сообщенному SSB-RI, идентифицирующему второй по качеству SSB (т.е. SSB со второй по величине L1-RSRP); третий индекс CSI-RS n_CSI³_-RS соответствует сообщенному SSB-RI, идентифицирующему третий по качеству SSB; и т.п. Соответственно, такие индексы CSI-RS, используемые в рассматриваемом варианте осуществления настоящего изобретения, далее по тексту могут упоминаться как ^'относительные индексы CSI-RS'.

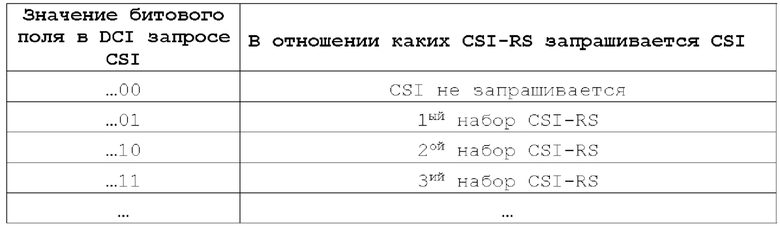

Кодовая таблица, преконфигурированная на базовой станции, заранее сигнализируется с базовой станции на пользовательское устройство посредством RRC сигнализации.

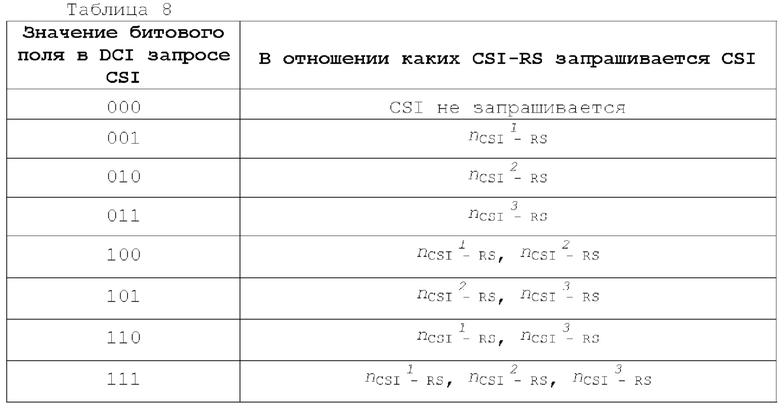

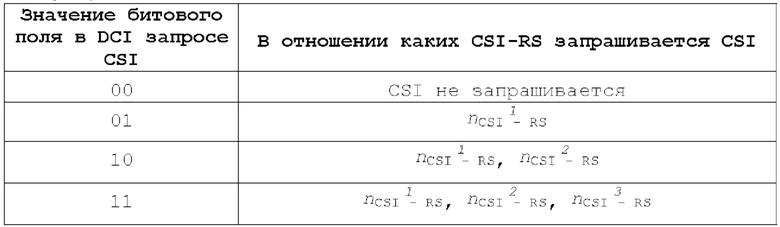

Ниже в Таблицах 8, 9 приведены примеры реализации кодовой таблицы, в общем проиллюстрированной Таблицей 7, для случая М=3 (который соответствует вышеприведенному раскрытию по Фиг. 7, 8), где битовое поле DCI (левый столбец Таблицы 7) имеет длину 2 и длину 3, соответственно.

Таблица 9

Таким образом, базовая станция на свое усмотрение (например, в зависимости от текущей загрузки сети) выбирает значение битового поля в кодовой таблице, и это значение сигнализируется на пользовательское устройство в DCI запросе CSI. На основе значения битового поля, содержащегося в принятом запросе CSI, пользовательское устройство по своей кодовой таблице определяет те из активных CSI-RS, в отношении которых пользовательское устройство должно по факту выполнять оценку для формирования CSI. В частности, таким путем пользовательскому устройству может быть сообщено ограничение на планировщике базовой станции, обсужденное выше со ссылкой на Фиг. 3.

К примеру, для вышеприведенного раскрытия варианта осуществления по Фиг. 7, 8, согласно которому CSI, переданная с пользовательского устройства на базовую станцию в ответ на запрос CSI, была сформирована на основе оценки CSI-RS₀, CSI-RS₁, CSI-RS₃, т.е. всех из активных CSI-RS, можно предположить, что в запросе CSI, соответственно переданном с базовой станции, содержалось битовое значение '11' для случая преконфигурирования кодовой таблицы в виде Таблицы 8 или битовое значение '111' для случая преконфигурирования кодовой таблицы в виде Таблицы 9.

Предложенным вариантом осуществления настоящего изобретения дополнительно обеспечивается более гибкое и компактное кодирование наборов CSI-RS, в отношении которых запрашивается CSI, по сравнению с 5G NR, где всякий раз конфигурирование значения битового поля осуществляется в отношении абсолютных индексов CSI-RS, тогда как в данном варианте осуществления для каждого из значений битового поля преконфигурируется заданное сочетание относительных индексов CSI-RS лишь для активных CSI-RS.

Выше со ссылкой на Фиг. 7, 8 подробно описывался вариант осуществления настоящего изобретения, согласно которому на базовой станции и на пользовательском устройстве автоматически выполняется автономное переконфигурирование на новые активные CSI-RS, рекомендованные пользовательским устройством. Этот вариант осуществления является основным и соответствует общему случаю.

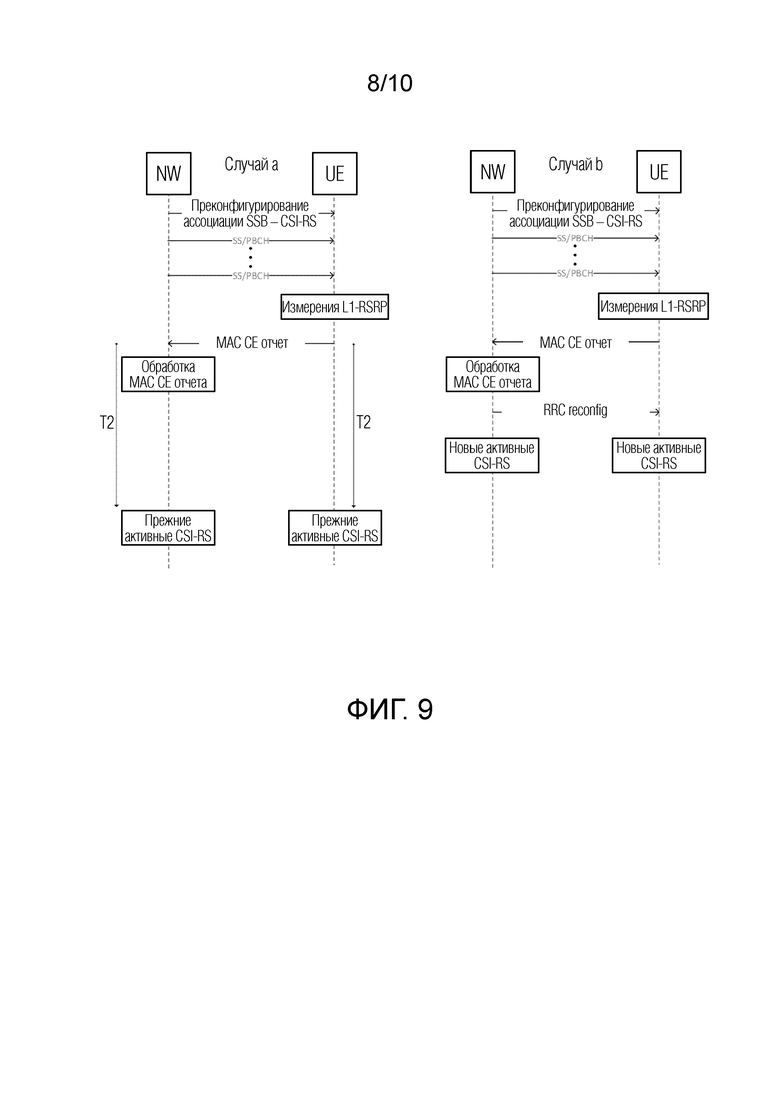

Ниже со ссылкой на Фиг. 9 рассмотрены два альтернативных варианта осуществления, которые соответствуют менее общим случаям и в соответствии с которыми осуществляется переконфигурирование на CSI-RS, отличающиеся от тех, что рекомендованы пользовательским устройством.

В соответствии с первым из рассматриваемых со ссылкой на Фиг. 9 менее общих вариантов осуществления (обозначен как 'Случай а' на данной фигуре) после передачи MAC СЕ отчета на пользовательском устройстве запускается второй UE таймер заранее заданной длительности, и, по приему MAC СЕ отчета, на базовой станции с учетом времени распространения сигнала между пользовательским устройством и базовой станцией запускается второй BS таймер заранее заданной длительности. Здесь необходимо подчеркнуть, что заранее заданная длительность второго BS таймера и второго UE таймера больше заранее заданной длительности первого BS таймера и первого UE таймера, которые, в соответствии с изложением по Фиг. 7, 8, соответственно запускались после передачи/приема АСК. Если по истечении этой заранее заданной длительности (обозначена как Т2 на Фиг. 9) на пользовательском устройстве не будет принята АСК от базовой станции, пользовательское устройство продолжит использовать для оценки те CSI-RS, которые использовались непосредственно до блока ^'Измерения L1-RSRP' в рассматриваемой части Фиг. 9. Базовая станция, соответственно, будет ожидать от пользовательского устройства CSI в отношении тех же прежних CSI-RS. Как и в случае с T1, Т2 может быть заблаговременно задана на базовой станции и заранее просигнализирована на пользовательское устройство.

Рассмотренный вариант а осуществления позволяет подстраховаться на случай неприема/некорректного приема MAC СЕ отчета базовой станцией, позволяя тем самым избежать наличия разных текущих активных CSI-RS на базовой станции и на пользовательском устройстве.

В соответствии с другим из рассматриваемых со ссылкой на Фиг. 9 менее общих вариантов осуществления (обозначен как 'Случай b' на данной фигуре) базовой станцией применяется вышеописанный подход, отвечающий 5G NR, для непосредственного конфигурирования требующихся ей активных CSI-RS для пользовательского устройства. Более конкретно, несмотря на корректный прием MAC СЕ отчета, базовая станция передает на пользовательское устройство RRC сообщение переконфигурации (RRC reconfig), указывающее один или более активных CSI-RS, в отношении которых пользовательское устройство должно фактически выполнять оценку. АСК в этом случае, естественно, на пользовательское устройство с базовой станции не передается. Как вариант, этими активными CSI-RS, предписываемыми базовой станцией через RRC сигнализацию, могут быть CSI-RS, которые использовались непосредственно до блока 'Измерения L1-RSRP' в рассматриваемой части Фиг. 9.

Рассмотренным вариантом b осуществления обеспечивается обратная совместимость с 5G NR.

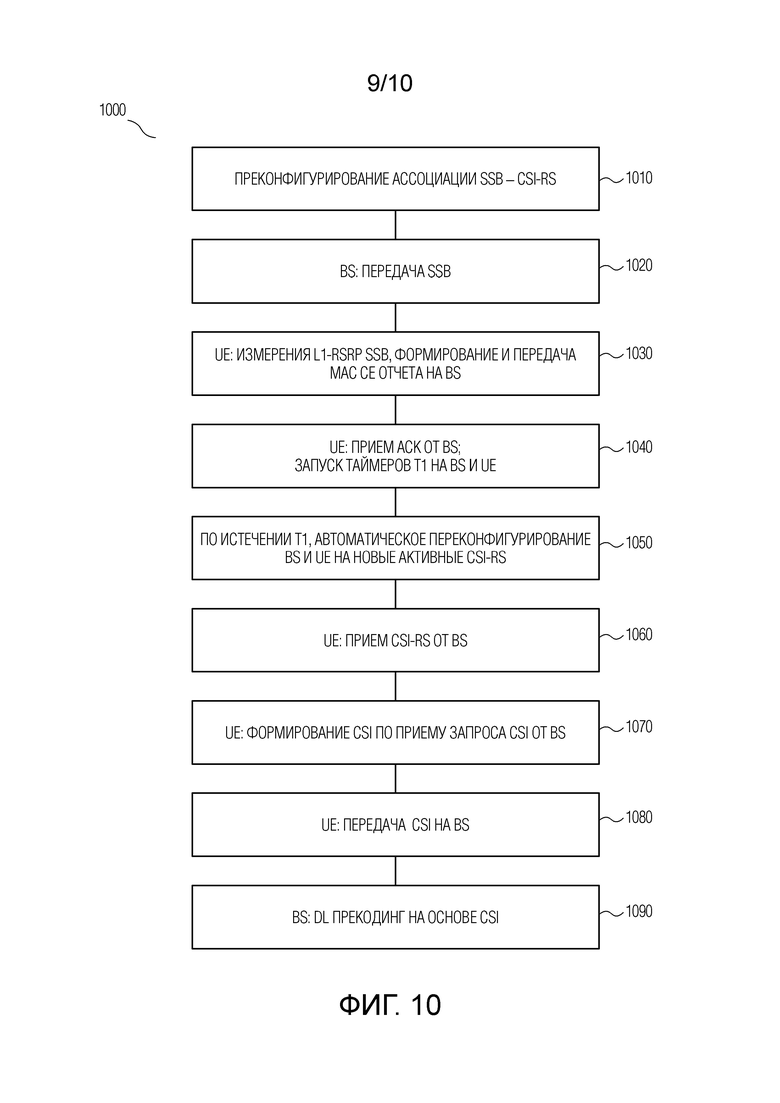

Затем со ссылкой на блок-схему по Фиг. 10 приводится описание способа 1000 формирования DL диаграммы направленности согласно одному варианту осуществления настоящего изобретения, где соответствующее взаимодействие имеет место между одной базовой станцией, например, такой как BS 502-А, 502-В, 502-С по Фиг. 5, и пользовательским устройством, например, таким как UE 501-1, 501-2,… по Фиг. 5. Данное взаимодействие было подробно описано выше со ссылкой на Фиг. 1, 7, 8.

На этапе 1010 на базовой станции преконфигурируется ассоциация между сигналами синхронизации в виде блоков ресурса SS/PBCH (SSB) и CSI-RS сигналами, и преконфигурированная ассоциация передается с базовой станции в пользовательское устройство, предпочтительно посредством RRC сигнализации. Иллюстративное представление преконфигурированной ассоциации SSB - CSI-RS для рассматриваемого варианта осуществления приведено в Таблице 3.

На этапе 1020 с базовой станции в, по меньшей мере, некоторых из аналоговых лучей передаются соответствующие SSB.

На этапе 1030 на пользовательском устройстве выполняются измерения принимаемых SSB, по результатам измерений выбираются один или более SSB, и посредством сигнализации уровня L2 в базовую станцию передается отчетное сообщение об одном или более выбранных SSB.

Как подробно описывалось выше со ссылкой на вариант осуществления по Фиг. 7, 8, при выполнении измерений SSB по этапу 1030, на пользовательском устройстве измеряется приемная мощность (L1-RSRP) каждого SSB, выбирается заранее заданное число М SSB с наибольшими L1-RSRP, и формируется L2 отчетное сообщение в виде MAC СЕ отчета, содержащего индексы SSB-RI выбранных SSB и указание соответствующих величин L1-RSRP для выбранных SSB. Иллюстративные представления MAC СЕ отчета приведены в Таблицах 5, 6. Как отмечалось выше, М предпочтительно преконфигурируется на базовой станции и заранее сигнализируется пользовательскому устройству, например, посредством RRC сигнализации.

На этапе 1040, по приему от базовой станции контрольной информации, идентифицируемой пользовательским устройством в качестве АСК приема MAC СЕ отчета, на пользовательском устройстве, с учетом времени распространения сигнала, запускается первый UE таймер первой заранее заданной длительности Т1. Как обсуждалось выше в изложении по Фиг. 7, 8, такой контрольной информацией предпочтительно является DCI с UL grant, при этом АСК для MAC СЕ отчета указывается посредством того, что DCI имеет тот же HARQ ID, что и MAC СЕ отчет, и NDI в DCI переключен в заданное значение. Непосредственно после передачи такой DCI на пользовательское устройство, на базовой станции также был запущен первый BS таймер той же заранее заданной длительности Т1.

На этапе 1050, по истечении Т1, на пользовательском устройстве на основе преконфигурированной ассоциации осуществляется переключение на последующую оценку CSI-RS, соответствующих выбранным SSB, а на базовой станции на основе преконфигурированной ассоциации выполняется переконфигурирование для пользовательского устройства CSI-RS, которые соответствуют выбранным SSB, в качестве тех CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки. Иными словами, осуществляется автономное согласованное автоматическое переконфигурирование базовой станции и пользовательского устройства на новые активные CSI-RS.

Альтернативные реализации такого переконфигурирования, не связанные с передачей/приемом АСК, описаны выше со ссылкой на Фиг. 9.

На этапе 1060 на пользовательском устройстве принимаются CSI-RS от базовой станции.

На этапе 1070, по приему от базовой станции запроса CSI, на пользовательском устройстве формируется CSI (включая, среди прочего, RI, PMI, CQI) на основе оценки принимаемых CSI-RS. Как отмечалось выше со ссылкой на Таблицы 7-9, данный запрос предпочтительно содержит указание, среди активных CSI-RS, которые соответствуют SSB-RI, содержавшимся в MAC СЕ отчете, набора CSI-RS, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI. На этапе 1080 пользовательское устройство передает сформированную CSI на базовую станцию.

На этапе 1090 на базовой станции выполняется DL прекодинг на основе принятой CSI для выполнения DL передачи (например, PDSCH) на пользовательское устройство.

В соответствии с подробным изложением по Фиг. 7, 8, этапы 1020-1090 способа 1000 могут выполняться на периодической основе.

Ниже со ссылкой на блок-схему по Фиг. 11 приводится описание способа 1100 формирования DL диаграммы направленности согласно другому варианту осуществления настоящего изобретения, где соответствующее взаимодействие имеет место между группой базовых станций системы беспроводной связи (см. Фиг. 6) и пользовательским устройством.

На этапе 1110, аналогично этапу 1010, на одной базовой станции из группы преконфигурируется ассоциация между SSB и CSI-RS сигналами, и преконфигурированная ассоциация передается с этой базовой станции в пользовательское устройство. Данная одна базовая станция предпочтительно является обслуживающей базовой станцией для пользовательского устройства. Также на этапе 1110 преконфигурированная ассоциация SSB - CSI-RS сигнализируется в каждую из остальных базовых станций группы. Иллюстративное представление преконфигурированной ассоциации для рассматриваемого варианта осуществления приведено в Таблице 4.

На этапе 1120 с базовых станций группы в, по меньшей мере, некоторых из аналоговых лучей передаются соответствующие SSB.

На этапе 1130, аналогично этапу 1030, на пользовательском устройстве выполняются измерения принимаемых SSB, по результатам измерений выбираются один или более SSB, и посредством сигнализации уровня L2 в обслуживающую базовую станцию передается отчетное сообщение об одном или более выбранных SSB.

При выполнении измерений SSB по этапу 1130, на пользовательском устройстве измеряется L1-RSRP каждого SSB, выбирается заранее заданное число М SSB с наибольшими L1-RSRP, и формируется MAC СЕ отчет, содержащий индексы SSB-RI выбранных SSB, соответствующие PCID базовых станций, с которых были переданы эти SSB, и указание соответствующих величин L1-RSRP для выбранных SSB. Иллюстративные представления MAC СЕ отчета для рассматриваемого варианта осуществления приведены в ниже Таблицах 10,11:

Таблица 10

В Таблице 10, аналогично Таблице 5, k_m - битовое значение сообщаемого SSB-RI и P_m - битовое значение сообщаемого PCID для соответствующего выбранного наилучшего SSB, где т, в общем, равно 0, 1, …, М - 1, а в данном конкретном случае m=0, 1, 2. Для случая по Фиг. 6 PCID соответственно выбираются из PCID 1, PCID 2, PCID 3. Как и в Таблице 5, в Таблице 10 для сообщения соответствующих измеренных L1-RSRP в MAC СЕ отчете используется основывающийся на квантовании подход 5G NR.

Таблица 11

Затем, аналогично Таблице 6, в Таблице 11 для каждого из M=3 SSB-RI k_m и PCID P_m, m=0, 1, 2, указывается соответствующее абсолютное значение L1-RSRP_m.

На этапе 1140, аналогично этапу 1040, по приему от обслуживающей базовой станции контрольной информации, идентифицируемой в качестве АСК приема MAC СЕ отчета (предпочтительно, DCI с UL grant, где DCI имеет тот же HARQ ID, что и MAC СЕ отчет, и NDI в DCI переключен в заданное значение), на пользовательском устройстве, с учетом времени распространения сигнала, запускается первый UE таймер первой заранее заданной длительности T1. Непосредственно после передачи такой DCI на пользовательское устройство, на обслуживающей базовой станции также был запущен первый BS таймер той же заранее заданной длительности Т1.

На этапе 1150, аналогично этапу 1050, по истечении T1, на пользовательском устройстве на основе преконфигурированной ассоциации осуществляется переключение на последующую оценку CSI-RS, соответствующих выбранным SSB, а на обслуживающей базовой станции на основе преконфигурированной ассоциации выполняется переконфигурирование для пользовательского устройства CSI-RS сигналов, которые соответствуют выбранным SSB, в качестве тех CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки. Данное переконфигурирование применяется также на, по меньшей мере, некоторых из остальных базовых станций группы. Таким образом, осуществляется автономное согласованное автоматическое переконфигурирование базовых станций группы и пользовательского устройства на новые активные CSI-RS. Лучи, используемые для передачи новых активных CSI-RS на пользовательское устройство, выделены на Фиг. 6 для иллюстрации более темным цветом.

Как отмечалось ранее, альтернативные реализации такого переконфигурирования, не связанные с передачей/приемом АСК, раскрыты выше со ссылкой на Фиг. 9, где в рассматриваемом варианте осуществления в роли базовой станции, упоминаемой в данном раскрытии, выступает обслуживающая базовая станция.

На этапе 1160 на пользовательском устройстве принимаются CSI-RS от базовых станций группы.

На этапе 1170, аналогично этапу 1070, по приему от обслуживающей базовой станции запроса CSI, на пользовательском устройстве формируется CSI на основе оценки принимаемых CSI-RS. Как отмечалось выше со ссылкой на Таблицы 7-9, данный запрос предпочтительно содержит указание, среди активных CSI-RS, набора CSI-RS, в отношении которых пользовательское устройство должно по факту выполнять оценку для формирования CSI. На этапе 1180, аналогично этапу 1080, пользовательское устройство передает сформированную CSI на обслуживающую базовую станцию для выполнения DL прекодинга на стороне сети.

Аналогично способу 1000, этапы 1120-1180 способа 1100 могут выполняться на периодической основе.

Как следует из вышесказанного, настоящим изобретением обеспечиваются сокращение накладных затрат на сигнализацию за счет значительного уменьшения использования высокоуровневой сигнализации (RRC) при осуществлении формирования DL диаграммы направленности и соответственное снижение сложности реализации на стороне базовой станции.

Следует также понимать, что проиллюстрированные примерные варианты осуществления являются всего лишь предпочтительными, а не единственно возможными вариантами реализации настоящего изобретения. Точнее, объем настоящего изобретения определяется нижеследующей формулой изобретения и ее эквивалентами.

Изобретение относится к области беспроводной связи. Техническим результатом является сокращение накладных затрат на сигнализацию за счет значительного уменьшения использования высокоуровневой сигнализации (RRC) при осуществлении формирования диаграммы направленности в нисходящей линии связи (DL) и соответственное снижение сложности реализации на стороне базовой станции. Упомянутый технический результат достигается тем, что на базовой станции (BS) преконфигурируют ассоциацию между сигналами синхронизации (SS/PBCH) и опорными сигналами информации состояния канала (CSI-RS), при этом каждый SS/PBCH соответствует одному из лучей, которые могут быть использованы базовой станцией для DL передачи, и передают посредством базовой станции преконфигурированную ассоциацию в пользовательское устройство (UE); с BS в, по меньшей мере, некоторых из лучей передают соответствующие SS/PBCH. На пользовательском устройстве (UE) выполняют измерения принимаемых SS/PBCH, по результатам измерений выбирают один или более SS/PBCH и посредством сигнализации уровня L2 передают в базовую станцию сообщение об одном или более выбранных SS/PBCH (MAC CE отчет); при приеме от BS контрольной информации, идентифицируемой в качестве ACK приема MAC CE отчета, на UE запускают первый UE таймер первой заранее заданной длительности (T1), при этом после передачи контрольной информации на UE на BS запущен первый BS таймер длительности T1. По истечении T1 на UE на основе преконфигурированной ассоциации выполняют переключение на последующую оценку CSI-RS, соответствующих выбранным SS/PBCH, и на BS на основе преконфигурированной ассоциации выполняют переконфигурирование для UE CSI-RS, соответствующих выбранным SS/PBCH, в качестве тех CSI-RS, которые должны использоваться UE для оценки; на UE принимают CSI-RS, передаваемые с BS. При приеме от BS запроса CSI на UE формируют CSI на основе оценки принимаемых CSI-RS и передают сформированную CSI на BS. 3 н. и 31 з.п. ф-лы, 11 ил., 11 табл.

1. Способ формирования диаграммы направленности в нисходящей линии связи (DL) в системе беспроводной связи, содержащий этапы, на которых:

на базовой станции (BS) системы беспроводной связи преконфигурируют ассоциацию между сигналами синхронизации и опорными сигналами информации состояния канала (CSI-RS), при этом каждый сигнал синхронизации соответствует одному из пространственных лучей для использования базовой станцией для осуществления DL передачи, и передают посредством базовой станции преконфигурированную ассоциацию в пользовательское устройство (UE) в системе беспроводной связи;

с базовой станции, по меньшей мере, в некоторых из пространственных лучей передают соответствующие сигналы синхронизации;

на пользовательском устройстве

выполняют измерения сигналов синхронизации, принимаемых от базовой станции,

по результатам измерений выбирают один или более сигналов синхронизации и

передают в базовую станцию отчетное сообщение об одном или более выбранных сигналах синхронизации;

при приеме на пользовательском устройстве от базовой станции контрольной информации, идентифицируемой в качестве положительной квитанции (АСК) приема отчетного сообщения, на пользовательском устройстве на основе преконфигурированной ассоциации выполняют переключение на последующую оценку CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, по истечении на пользовательском устройстве заранее заданного времени, при этом, по истечении на базовой станции заранее заданного времени после передачи контрольной информации на пользовательское устройство, на базовой станции на основе преконфигурированной ассоциации выполняют переконфигурирование для пользовательского устройства CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, в качестве CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки;

на пользовательском устройстве принимают CSI-RS сигналы от базовой станции;

при приеме от базовой станции запроса информации состояния канала (CSI) на пользовательском устройстве формируют CSI на основе оценки CSI-RS сигналов, принимаемых от базовой станции, и передают сформированную CSI на базовую станцию; и

на базовой станции выполняют DL прекодинг на основе CSI, принятой от пользовательского устройства.

2. Способ по п. 1, в котором упомянутая передача отчетного сообщения в базовую станцию осуществляется посредством сигнализации уровня L2, при этом

при упомянутом приеме контрольной информации на пользовательском устройстве, с учетом времени распространения сигнала, запускают первый UE таймер первой заранее заданной длительности, при этом упомянутым истечением на пользовательском устройстве заранее заданного времени является истечение первой заранее заданной длительности UE таймера,

после упомянутой передачи контрольной информации на базовой станции запускают первый BS таймер первой заранее заданной длительности, при этом упомянутым истечением на базовой станции заранее заданного времени является истечение первой заранее заданной длительности BS таймера.

3. Способ по п. 2, дополнительно содержащий этап, на котором после передачи отчетного сообщения на пользовательском устройстве запускают второй UE таймер второй заранее заданной длительности и при приеме отчетного сообщения на базовой станции, с учетом времени распространения сигнала, запускают второй BS таймер второй заранее заданной длительности, причем вторая заранее заданная длительность больше первой заранее заданной длительности, при этом при отсутствии приема контрольной информации, идентифицируемой в качестве ACK, в течение второй заранее заданной длительности на пользовательском устройстве продолжают использовать для оценки те CSI-RS сигналы, которые использовались непосредственно до упомянутых измерений сигналов синхронизации.

4. Способ по п. 1, дополнительно содержащий этап, на котором после приема отчетного сообщения с базовой станции на пользовательское устройство посредством сигнализации уровня L3 передают конфигурационную информацию, указывающую один или более CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку, при этом контрольная информация, идентифицируемая в качестве ACK, не передается с базовой станции на пользовательское устройство.

5. Способ по п. 4, в котором конфигурационная информация передается посредством сигнализации протокола управления радиоресурсами (RRC).

6. Способ по п. 4 или 5, в котором упомянутые один или более CSI-RS сигналов являются CSI-RS сигналами, которые использовались пользовательским устройством для оценки непосредственно до упомянутых измерений сигналов синхронизации.

7. Способ по любому одному из пп. 1-6, в котором

упомянутое выполнение измерений сигналов синхронизации содержит этапы, на которых:

измеряют на пользовательском устройстве приемную мощность каждого сигнала синхронизации и

выбирают М сигналов синхронизации с наибольшими приемными мощностями, при этом М является заранее заданным натуральным числом;

отчетное сообщение содержит индексы выбранных сигналов синхронизации и параметры, указывающие соответствующие величины приемной мощности выбранных сигналов синхронизации.

8. Способ по п. 7, в котором каждый сигнал синхронизации представляет собой блок ресурса SS/PBCH (SSB), индексом сигнала синхронизации является индекс ресурса SSB-RI, параметром, указывающим величину приемной мощности (L1-RSRP), измеренной для SSB-RI, является индекс таблицы, соответствующий заранее заданному диапазону мощности, в который попадает L1-RSRP этого SSB-RI, и отчетное сообщение является отчетом в виде управляющего элемента (СЕ) уровня управления доступом к среде (MAC), при этом М является заранее заданным на базовой станции и заранее просигнализировано пользовательскому устройству.

9. Способ по п. 8, в котором преконфигурированная ассоциация представлена посредством таблицы, в которой поставлены в соответствие идентификаторы ресурсов SS/PBCH и идентификаторы ресурсов CSI-RS.

10. Способ по п. 9, в котором в MAC СЕ отчете для SSB-RI, которому соответствует наибольшая L1-RSRP, указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает эта наибольшая L1-RSRP, а для каждого из остальных (М-1) SSB-RI указывается соответствующий индекс таблицы относительных значений приемной мощности, указывающий диапазон значений приемной мощности относительно упомянутой наибольшей L1-RSRP, в который попадает L1-RSRP этого SSB-RI, при этом М SSB-RI упорядочиваются в MAC СЕ отчете в порядке убывания L1-RSRP.

11. Способ по п. 9, в котором в MAC СЕ отчете для каждого из М SSB-RI указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает L1-RSRP этого SSB-RI.

12. Способ по п. 10 или 11, в котором запрос CSI содержит указание, среди CSI-RS сигналов, соответствующих SSB-RI, содержавшимся в MAC СЕ отчете, набора CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI.

13. Способ по п. 12, в котором запрос CSI передается посредством управляющей информации нисходящей линии связи (DCI), причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание индексов CSI-RS в количестве K, определяющее указываемый набор CSI-RS сигналов, где 1≤K≤М.

14. Способ по п. 13, в котором упомянутая совокупность битовых значений с соответствующими сочетаниями индексов CSI-RS заранее задается на базовой станции и заранее сигнализируется с базовой станции на пользовательское устройство посредством RRC сигнализации, при этом способ дополнительно содержит, перед упомянутой оценкой CSI-RS сигналов, этап, на котором на пользовательском устройстве определяют CSI-RS сигналы, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI, на основе значения битового поля, содержащегося в принятом запросе CSI.

15. Способ по п. 14, в котором индексы CSI-RS определяются упорядочением ассоциированных SSB-RI по L1-RSRP.

16. Способ по любому одному из пп. 2, 6-14, в котором упомянутой контрольной информацией является DCI с выделением ресурсов для передачи по восходящей линии связи (UL grant), при этом ACK приема отчетного сообщения указывается посредством того, что DCI имеет тот же HARQ ID, что и отчетное сообщение, и указатель новых данных (NDI) в DCI соответственно переключен в заданное значение.

17. Система беспроводной связи, содержащая базовую станцию (BS), содержащую по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, причем базовая станция - на связи с пользовательским устройством (UE), содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройстве хранения данных базовой станции сохранены машиноисполняемые коды и в устройстве хранения данных пользовательского устройства сохранены машиноисполняемые коды, причем машиноисполняемые коды, при их исполнении устройствами обработки данных базовой станции, предписывают базовой станции:

преконфигурировать ассоциацию между сигналами синхронизации и CSI-RS сигналами, при этом каждый сигнал синхронизации соответствует одному из пространственных лучей для использования базовой станцией для осуществления DL передачи, и передавать преконфигурированную ассоциацию в пользовательское устройство, и

передавать, по меньшей мере, в некоторых из пространственных лучей соответствующие сигналы синхронизации;

при этом машиноисполняемые коды, при их исполнении устройствами обработки данных пользовательского устройства, предписывают пользовательскому устройству:

выполнять измерения сигналов синхронизации, принимаемых от базовой станции,

по результатам измерений выбирать один или более сигналов синхронизации,

передавать в базовую станцию отчетное сообщение об одном или более выбранных сигналах синхронизации,

при приеме от базовой станции контрольной информации, идентифицируемой в качестве ACK приема отчетного сообщения, на основе преконфигурированной ассоциации выполнять переключение на последующую оценку CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, по истечении на пользовательском устройстве заранее заданного времени;

при этом машиноисполняемые коды, при их исполнении устройствами обработки данных базовой станции, дополнительно предписывают базовой станции, по истечении на базовой станции заранее заданного времени после передачи контрольной информации на пользовательское устройство, выполнять, на основе преконфигурированной ассоциации, переконфигурирование для пользовательского устройства CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, в качестве CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки;

при этом машиноисполняемые коды, при их исполнении устройствами обработки данных пользовательского устройства, дополнительно предписывают пользовательскому устройству:

принимать CSI-RS сигналы от базовой станции,

при приеме от базовой станции запроса CSI формировать CSI на основе оценки CSI-RS сигналов, принимаемых от базовой станции, и передавать сформированную CSI на базовую станцию;

при этом машиноисполняемые коды, при их исполнении устройствами обработки данных базовой станции, дополнительно предписывают базовой станции выполнять DL прекодинг на основе CSI, принятой от пользовательского устройства.

18. Способ формирования диаграммы направленности в нисходящей линии связи (DL) в системе беспроводной связи, причем система беспроводной связи содержит группу базовых станций (BS), связанных между собой с возможностью осуществления связи, при этом способ содержит этапы, на которых:

на одной базовой станции из группы преконфигурируют ассоциацию между сигналами синхронизации, идентификационной информацией базовых станций группы и CSI-RS сигналами, при этом каждый сигнал синхронизации соответствует одному из пространственных лучей для использования базовыми станциями группы для осуществления DL передачи, и передают посредством упомянутой одной базовой станции преконфигурированную ассоциацию в пользовательское устройство (UE) в системе беспроводной связи;

сигнализируют преконфигурированную ассоциацию в каждую из остальных базовых станций группы;

с базовых станций группы, по меньшей мере, в некоторых из пространственных лучей передают соответствующие сигналы синхронизации;

на пользовательском устройстве

выполняют измерения принимаемых сигналов синхронизации, по результатам измерений выбирают один или более сигналов синхронизации и

передают в упомянутую одну базовую станцию отчетное сообщение об одном или более выбранных сигналах синхронизации с соответствующей идентификационной информацией базовых станций, с которых были переданы эти сигналы синхронизации;

при приеме на пользовательском устройстве от упомянутой одной базовой станции контрольной информации, идентифицируемой в качестве ACK приема отчетного сообщения, на пользовательском устройстве на основе преконфигурированной ассоциации выполняют переключение на последующую оценку CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, по истечении на пользовательском устройстве заранее заданного времени, при этом, по истечении на упомянутой одной базовой станции заранее заданного времени после передачи контрольной информации на пользовательское устройство, выполняют, на упомянутой одной базовой станции на основе преконфигурированной ассоциации, переконфигурирование для пользовательского устройства CSI-RS сигналов, соответствующих выбранным сигналам синхронизации, в качестве CSI-RS сигналов, которые должны использоваться пользовательским устройством для оценки, и применяют упомянутое переконфигурирование на, по меньшей мере, некоторых из остальных базовых станций группы;

на пользовательском устройстве принимают CSI-RS сигналы базовых станций группы; и

при приеме от упомянутой одной базовой станции запроса CSI на пользовательском устройстве формируют CSI на основе оценки принимаемых CSI-RS сигналов и осуществляют передачу сформированной CSI для выполнения DL прекодинга на основе данной CSI.

19. Способ по п. 18, в котором каждая из базовых станций группы обслуживает соответствующий сектор или соту в системе беспроводной связи, идентификационной информацией базовой станции является идентификатор соты (PCID), базовые станции группы связаны между собой высокоскоростной линией связи и упомянутой одной базовой станцией является обслуживающая базовая станция для пользовательского устройства.

20. Способ по п. 18 или 19, в котором упомянутая передача отчетного сообщения в базовую станцию осуществляется посредством сигнализации уровня L2, при этом

при упомянутом приеме контрольной информации на пользовательском устройстве, с учетом времени распространения сигнала, запускают первый UE таймер первой заранее заданной длительности, при этом упомянутым истечением на пользовательском устройстве заранее заданного времени является истечение первой заранее заданной длительности UE таймера,

после упомянутой передачи контрольной информации на упомянутой одной базовой станции запускают первый BS таймер первой заранее заданной длительности, при этом упомянутым истечением на упомянутой одной базовой станции заранее заданного времени является истечение первой заранее заданной длительности BS таймера.

21. Способ по п. 20, дополнительно содержащий этап, на котором после передачи отчетного сообщения на пользовательском устройстве запускают второй UE таймер второй заранее заданной длительности и при приеме отчетного сообщения на упомянутой одной базовой станции, с учетом времени распространения сигнала, запускают второй BS таймер второй заранее заданной длительности, причем вторая заранее заданная длительность больше первой заранее заданной длительности, при этом при отсутствии приема контрольной информации, идентифицируемой в качестве ACK, в течение второй заранее заданной длительности, на пользовательском устройстве продолжают использовать для оценки те CSI-RS сигналы, которые использовались непосредственно до упомянутых измерений сигналов синхронизации.

22. Способ по п. 18 или 19, дополнительно содержащий этап, на котором после приема отчетного сообщения с упомянутой одной базовой станции на пользовательское устройство посредством сигнализации уровня L3 передают конфигурационную информацию, указывающую один или более CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку, при этом контрольная информация, идентифицируемая в качестве ACK, не передается с упомянутой одной базовой станции на пользовательское устройство.

23. Способ по п. 22, в котором конфигурационная информация передается посредством RRC сигнализации.

24. Способ по п. 22 или 23, в котором упомянутые один или более CSI-RS сигналов являются CSI-RS сигналами, которые использовались пользовательским устройством для оценки непосредственно до упомянутых измерений сигналов синхронизации.

25. Способ по любому одному из пп. 19-24, в котором

упомянутое выполнение измерений сигналов синхронизации содержит этапы, на которых:

измеряют на пользовательском устройстве приемную мощность каждого сигнала синхронизации и

выбирают М сигналов синхронизации с наибольшими приемными мощностями, при этом М является заранее заданным натуральным числом;

отчетное сообщение содержит индексы выбранных сигналов синхронизации, соответствующие PCID базовых станций, с которых были переданы эти сигналы синхронизации, и параметры, указывающие соответствующие величины приемной мощности этих сигналов синхронизации.

26. Способ по п. 25, в котором каждый сигнал синхронизации представляет собой блок ресурса SS/PBCH (SSB), индексом сигнала синхронизации является индекс ресурса SSB-RI, параметром, указывающим величину приемной мощности (L1-RSRP), измеренной для SSB-RI, является индекс таблицы, соответствующий заранее заданному диапазону мощности, в который попадает L1-RSRP этого SSB-RI, и отчетное сообщение является MAC СЕ отчетом, при этом М является заранее заданным на базовых станциях группы и заранее просигнализировано пользовательскому устройству.

27. Способ по п. 26, в котором преконфигурированная ассоциация представлена посредством таблицы, в которой поставлены в соответствие идентификаторы ресурсов SS/PBCH, PCID базовых станций и идентификаторы ресурсов CSI-RS.

28. Способ по п. 27, в котором в MAC СЕ отчете для SSB-RI, которому соответствует наибольшая L1-RSRP, указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает эта наибольшая L1-RSRP, а для каждого из остальных (М-1) SSB-RI указывается соответствующий индекс таблицы относительных значений приемной мощности, указывающий диапазон значений приемной мощности относительно упомянутой наибольшей L1-RSRP, в который попадает L1-RSRP этого SSB-RI, при этом М SSB-RI упорядочиваются в MAC СЕ отчете в порядке убывания L1-RSRP.

29. Способ по п. 27, в котором в MAC СЕ отчете для каждого из М SSB-RI указывается соответствующий индекс таблицы абсолютных значений приемной мощности, указывающий диапазон абсолютных значений приемной мощности, в который попадает L1-RSRP этого SSB-RI.

30. Способ по п. 28 или 29, в котором запрос CSI содержит указание, среди CSI-RS сигналов, соответствующих SSB-RI, содержавшимся в MAC СЕ отчете, набора CSI-RS сигналов, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI.

31. Способ по п. 30, в котором запрос CSI передается посредством DCI, причем упомянутое указание представляет собой битовое поле, при этом значение битового поля является соответственно выбранным на упомянутой одной базовой станции из заранее заданной совокупности битовых значений, причем каждому значению битового поля из, по меньшей мере, части совокупности битовых значений соответствует заранее заданное сочетание индексов CSI-RS в количестве K, определяющее указываемый набор CSI-RS сигналов, где 1≤K≤М.

32. Способ по п. 31, в котором упомянутая совокупность битовых значений с соответствующими сочетаниями индексов CSI-RS является заранее заданной на базовых станциях группы и заранее просигнализирована на пользовательское устройство, при этом способ дополнительно содержит, перед упомянутой оценкой CSI-RS сигналов, этап, на котором на пользовательском устройстве определяют CSI-RS сигналы, в отношении которых пользовательское устройство должно фактически выполнять оценку для формирования CSI, на основе значения битового поля, содержащегося в принятом запросе CSI.

33. Способ по п. 32, в котором индексы CSI-RS определяются упорядочением ассоциированных SSB-RI по L1-RSRP.

34. Способ по любому одному из пп. 19, 25-33, в котором упомянутой контрольной информацией является DCI с выделением ресурсов для UL передачи, при этом ACK приема отчетного сообщения указывается посредством того, что DCI имеет тот же HARQ ID, что и отчетное сообщение, и NDI в DCI соответственно переключен в заданное значение.
