СПОСОБ РАСШИРЕННОГО СООБЩЕНИЯ КАНАЛЬНЫХ СВОЙСТВ ДЛЯ X-MIMO СИСТЕМ, ПОЛЬЗОВАТЕЛЬСКОЕ ОБОРУДОВАНИЕ И БАЗОВАЯ СТАНЦИЯ, РЕАЛИЗУЮЩИЕ УПОМЯНУТЫЙ СПОСОБ Российский патент 2025 года по МПК H04B7/04

Область техники

[0001] Настоящее изобретение относится к области связи и, более конкретно, к расширенному (enhanced) сообщению канальных свойств для систем связи, в которых применяется технология массивного MIMO или крайне массивного MIMO (X-MIMO), а также к устройствам, реализующим упомянутый способ.

Уровень техники

[0002] В существующей системе связи 5G NR поддерживается множество различных мод и параметров. Система 6G во многих аспектах, как предполагается, будет реализовываться подобно 5G NR, поэтому система 6G будет также поддерживать множество различных мод и параметров. В частности, наверняка в 6G будет поддержка однопользовательского MIMO (SU-MIMO) и многопользовательского MIMO (MU-MIMO), и базовая станция (BS) должна уметь принимать решение, следует ли BS передавать данные в режиме SU-MIMO или в режиме MU-MIMO.

[0003] Другими параметрами, которые BS должна уметь выбирать и определять в зависимости от текущих условий, являются, но без ограничения упомянутым: тип кодовой книги формирования информации о состоянии канала (CSI); то, как BS следует получать CSI (с помощью кодовой книги, либо на основе принципа взаимности каналов восходящей линии связи (UL) и нисходящей линии связи (DL) по измерениям опорных сигналов зондирования (SRS)); параметры кодовой книги; то, как пользовательское оборудование (UE) должно сообщать CSI (одним значением CSI для всего рабочего частотного диапазона, или множеством значений CSI, каждое из которых соответствует своему поддиапазону рабочего частотного диапазона); периодичность передачи опорных сигналов (CSI-RS, SRS) определенному UE или с определенного UE, а также периодичность сообщения CSI пользовательским оборудованием и т.д.

[0004] Таким образом, чтобы система связи 6G работала эффективно, оптимальный выбор параметров, часть которых перечислена выше, и их значений должен осуществляться на BS с учетом свойств канала между BS и UE. В уровне техники 5G NR для этих целей используются свойства канала во временной области (Time Domain Channel Properties, TDCP), которые по сути являются метрикой, описывающий корреляционные свойства канала связи лишь во временной области, т.е. характеризующей то, как быстро меняется канал. Другими словами, эта метрика TDCP напрямую связана с мобильностью пользователя, т.е. с тем, как быстро UE передвигается и как быстро канал изменяется со временем. Иллюстрация того, как согласно 5G NR может вычисляться метрика TDCP по ресурсам опорного сигнала информации о состоянии канала (CSI-RS), в которых передается однопортовый опорный сигнал слежения (TRS), приведена на Фиг. 7.

[0005] Тем не менее, по мнению авторов настоящего изобретения, знание лишь метрики TDCP не является достаточным для обеспечения максимально осведомленного оптимального выбора и определения значения перечисленных выше и иных конфигурационных параметров. Выбор конфигурационных параметров, основанный исключительно на метрике TDCP, не всегда является оптимальным и по меньшей мере в некоторых случаях может приводить к ухудшению производительности системы связи. Таким образом, было бы полезно полностью решить указанную проблему в уровне техники или по меньшей мере уменьшить или ограничить ее негативный эффект на производительность всей системы связи. Кроме того, предложенное изобретение позволяет исключить полностью или по меньшей мере минимизировать выбор неправильных значений конфигурационных параметров, а также снизить накладные расходы передачи сигналов (signaling overhead), необходимые для переконфигурирования пользователей на новые параметры.

Сущность изобретения

[0006] В первом аспекте настоящего изобретения обеспечивается реализуемый BS способ управления связью с UE, при котором учитывают свойства канала связи между BS и UE. Упомянутый способ содержит этапы, на которых: передают один или более опорных сигналов, причем опорным сигналом является опорный сигнал информации о состоянии канала; принимают от UE в отчете с информацией о состоянии канала (CSI отчете) по меньшей мере одно значение свойства канала связи в пространственной области (SDCP) и/или по меньшей мере одно значение свойства канала связи в частотной области (FDCP), причем значение SDCP представляет собой пространственную корреляцию канала, соответствующую по меньшей мере некоторым антенным портам CSI-RS, а значение FDCP представляет собой частотную корреляцию канала, соответствующую по меньшей мере некоторым поднесущим антенного порта CSI-RS; определяют одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE по меньшей мере одного значения SDCP и/или по меньшей мере одного значения FDCP; и передают на UE по меньшей мере одно значение из определенного одного или более значений, соответственно, одного или более конфигурационных параметров.

[0007] В одной реализации упомянутый способ дополнительно содержит этап, на котором применяют по меньшей мере одно значение из упомянутого одного или более значений одного или более конфигурационных параметров передачи сигналов для конфигурирования нисходящей линии связи.

[0008] В еще одной реализации упомянутого способа упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, переносят CSI-RS или опорный сигнал слежения (TRS); и упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, располагаются в одном или более физических ресурсных блоках (PRB), находящихся в одном или нескольких смежных временных ресурсах, например, но без ограничения, в одном слоте мультиплексирования с ортогональным частотным разделением каналов (OFDM-слота).

[0009] В еще одной реализации упомянутый способ дополнительно содержит этапы, на которых: принимают по меньшей мере одно значение свойства канала связи во временной области (TDCP), причем значение TDCP представляет собой временную корреляцию канала, соответствующую символам мультиплексирования с ортогональным частотным разделением каналов (OFDM-символам) в одном или нескольких OFDM-слотах; причем определение одного или более значений упомянутого одного или более конфигурационных параметров выполняют дополнительно на основе упомянутого по меньшей мере одного значения TDCP.

[0010] В еще одной реализации упомянутого способа одно или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из числа SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, конфигурируют заранее или сигнализируют на UE, используя протокол управления радиоресурсами (RRC), информацию управления нисходящей линии связи (DCI) или уровень управления доступом к среде (MAC).

[0011] В еще одной реализации упомянутого способа одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP квантовано по амплитуде и/или квантовано по фазе; при этом способ дополнительно содержит этап, на котором заранее конфигурируют или, используя протокол RRC, DCI или уровень MAC, сигнализируют на UE: - что вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP следует выполнять с квантованием по амплитуде, или - что вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP следует выполнять с квантованием по амплитуде и фазе.

[0012] В еще одной реализации упомянутого способа разнесение упомянутых по меньшей мере некоторых антенных портов CSI-RS по первой размерности и/или по второй размерности для вычисления соответствующих значений пространственной корреляции канала заранее конфигурируют или, используя протокол RRC или уровень MAC, сигнализируют на UE.

[0013] В еще одной реализации упомянутого способа разнесение упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB заранее конфигурируют или, используя протокол RRC или уровень MAC, сигнализируют на UE.

[0014] В еще одной реализации упомянутого способа фаза коэффициента корреляции равномерно квантуется с использованием созвездия фазовой манипуляции (PSK), и амплитуда коэффициента корреляции равномерно квантуется в области логарифмического масштаба.

[0015] В еще одной реализации упомянутого способа одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; и/или одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

[0016] В еще одной реализации упомянутый способ дополнительно содержит один или более этапов, на которых: амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки; фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки; амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

[0017] В еще одной реализации упомянутого способа конфигурационным параметром передачи сигнала является конфигурационный параметр, определяющий: конфигурацию передачи восходящей линии связи (UL); конфигурацию передачи нисходящей линии связи (DL); то, выполняется ли DL-передача в режиме однопользовательского MIMO (SU-MIMO) или в режиме многопользовательского MIMO (MU-MIMO); тип применяемой кодовой книги; один или более применяемых к DL-передаче параметров кодовой книги; периодичность передач базовой станцией опорных сигналов; или периодичность сообщения на базовую станцию CSI; и в котором конфигурационным параметром вычисления CSI является конфигурационный параметр, определяющий: то, следует ли получать CSI с помощью кодовой книги, либо на основе принципа взаимности каналов восходящей и нисходящей линии связи, согласно которому оценку канала выполняют базовой станцией на основе опорных сигналов зондирования (SRS); то, следует ли пользовательскому оборудованию оценивать и сообщать одну или более компонент информации о состоянии канала соответственно одним или более значением для всего диапазона частот (wideband-оценка/сообщение) CSI или для каждого из поддиапазонов (subband-оценка/сообщение); или размера поддиапазона для subband-оценки/сообщения.

[0018] Во втором аспекте настоящего изобретения обеспечивается базовая станция, содержащая функционально связанные приемопередающий блок, антенную решетку, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа по первому аспекту настоящего изобретения или по любой реализации первого аспекта настоящего изобретения.

[0019] В третьем аспекте настоящего изобретения обеспечивается считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по первому аспекту настоящего изобретения или по любой реализации первого аспекта настоящего изобретения.

[0020] В четвертом аспекте настоящего изобретения обеспечивается реализуемый UE способ учитывающей свойства канала связи с BS, содержащий этапы, на которых: принимают один или более опорных сигналов, причем опорным сигналом является опорный сигнал информации о состоянии канала (CSI-RS); при оценке канала по упомянутому одному или более опорным сигналам вычисляют по меньшей мере одно значение свойства канала связи в пространственной области (SDCP) и/или по меньшей мере одно значение свойства канала связи в частотной области (FDCP), причем значение SDCP представляет собой пространственную корреляцию канала, соответствующую по меньшей мере некоторым антенным портам CSI-RS, а значение FDCP представляет собой частотную корреляцию канала, соответствующую по меньшей мере некоторым поднесущим антенного порта CSI-RS; передают на BS в CSI отчете вычисленное по меньшей мере одно значение SDCP и/или по меньшей мере одно значение FDCP; и принимают от BS по меньшей мере одно значение из одного или более значений, соответственно, одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI.

[0021] В одной реализации упомянутый способ дополнительно содержит этап, на котором: принимают от BS передачу по нисходящей линии связи, которая сконфигурирована на основе одного или более значений, соответственно, одного или более конфигурационных параметров передачи сигналов, определенных на основе упомянутого по меньшей мере одного значения SDCP и/или упомянутого по меньшей мере одного значения FDCP.

[0022] В еще одной реализации упомянутого способа упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, переносят CSI-RS или опорный сигнал слежения (TRS), и упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, располагаются в одном или более физических ресурсных блоках (PRB), находящихся в одном или нескольких смежных временных ресурсах, например, но без ограничения, в одном OFDM-слоте.

[0023] В еще одной реализации упомянутый способ дополнительно содержит этапы, на которых: вычисляют по меньшей мере одно значение свойства канала связи во временной области (TDCP), причем значение TDCP представляет собой временную корреляцию канала, соответствующую символам мультиплексирования с ортогональным частотным разделением каналов (OFDM-символам) в одном или нескольких OFDM-слотах; передают на BS упомянутое по меньшей мере одно значение TDCP для обеспечения возможности на BS определения одного или более значений, соответственно, упомянутого одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI дополнительно на основе упомянутого по меньшей мере одного значения TDCP.

[0024] В еще одной реализации упомянутого способа одно или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, конфигурируют заранее; или сигнализацию одного или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, принимают на UE, используя протокол управления радиоресурсами (RRC), информацию управления нисходящей линии связи (DCI) или уровень управления доступом к среде (MAC).

[0025] В еще одной реализации упомянутого способа упомянутый способ дополнительно содержит этап, на котором: одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP квантуют по амплитуде и/или квантуют по фазе перед передачей (S210) на BS; при этом то, следует ли выполнять вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP с квантованием по амплитуде или с квантованием по амплитуде и фазе конфигурируется заранее; или способ дополнительно содержит этап, на котором: сигнализацию того, следует ли выполнять вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP с квантованием по амплитуде или с квантованием по амплитуде и фазе, принимают на UE, используя протокол RRC, уровень MAC, или DCI.

[0026] В еще одной реализации упомянутого способа разнесение упомянутых по меньшей мере некоторых антенных портов CSI-RS по первой размерности и/или по второй размерности для вычисления соответствующих значений пространственной корреляции канала конфигурируют заранее; или способ дополнительно содержит этап, на котором: сигнализацию разнесения упомянутых по меньшей мере некоторых антенных портов CSI-RS принимают на UE, используя протокол RRC, уровень MAC, или DCI.

[0027] В еще одной реализации упомянутого способа разнесение упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB конфигурируют заранее или способ дополнительно содержит этап, на котором: сигнализацию разнесения упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB принимают на UE, используя протокол RRC, уровень MAC, или DCI.

[0028] В еще одной реализации упомянутого способа фазу коэффициента корреляции равномерно квантуют с использованием созвездия фазовой манипуляции (PSK), и амплитуду коэффициента корреляции равномерно квантуют в области логарифмического масштаба.

[0029] В еще одной реализации упомянутого способа одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; и/или одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

[0030] В еще одной реализации упомянутый способ дополнительно содержит один или более этапов, на которых: амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки; амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки; фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки; амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

[0031] В пятом аспекте настоящего изобретения обеспечивается пользовательское оборудование, содержащее функционально связанные приемопередающий блок, антенную решетку, процессор, и считываемый носитель, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа по четвертому аспекту настоящего изобретения или по любой реализации четвертого аспекта настоящего изобретения.

[0032] В шестом аспекте настоящего изобретения обеспечивается считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по четвертому аспекту настоящего изобретения или по любой реализации четвертого аспекта настоящего изобретения.

[0033] В седьмом аспекте настоящего изобретения обеспечивается система связи, содержащая по меньшей мере одну базовую станцию по второму аспекту настоящего изобретения или по любой реализации второго аспекта настоящего изобретения и по меньшей мере одно пользовательское оборудование по пятому аспекту настоящего изобретения или по любой реализации пятого аспекта настоящего изобретения, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом.

Краткое описание чертежей

[0034] Эти и другие аспекты, и неограничивающие реализации настоящего изобретения, а также благоприятные технические эффекты будут подробно описаны ниже со ссылками на приложенные чертежи, на которых:

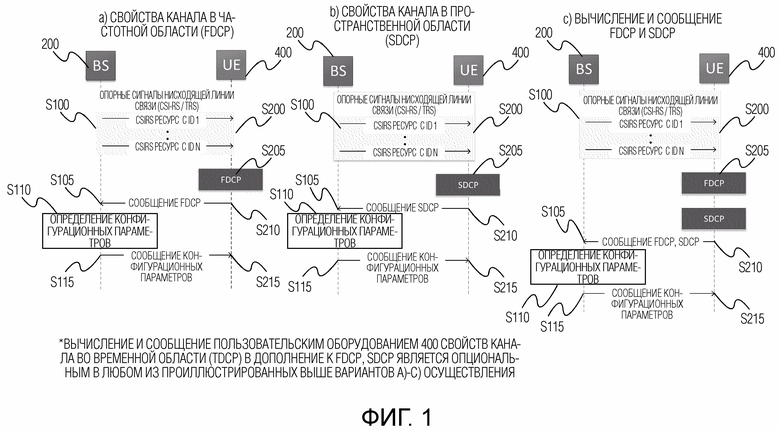

[ФИГ. 1] Фиг. 1 иллюстрирует три неограничивающих варианта a)-c) осуществления способа связи BS и UE согласно настоящему изобретению.

[ФИГ. 2] Фиг. 2 иллюстрирует три неограничивающих варианта a)-c) вычисления FDCP по структурам опорных сигналов трех типов: однопортовый TRS, многопортовый CSI-RS и однопортовый CSI-RS, согласно настоящему изобретению.

[ФИГ. 3] Фиг. 3 иллюстрирует два неограничивающих варианта квантования амплитуды коэффициента корреляции FDCP и два неограничивающих варианта квантования фазы коэффициента корреляции FDCP согласно настоящему изобретению.

[ФИГ. 4] Фиг. 4 иллюстрирует неограничивающий вариант вычисления SDCP согласно настоящему изобретению.

[ФИГ. 5] Фиг. 5 иллюстрирует неограничивающую схему разнесения антенных портов CSI-RS по первой размерности и по второй размерности для вычисления SDCP, а также два неограничивающих варианта квантования амплитуды коэффициента корреляции SDCP и два неограничивающих варианта квантования фазы коэффициента корреляции SDCP согласно настоящему изобретению.

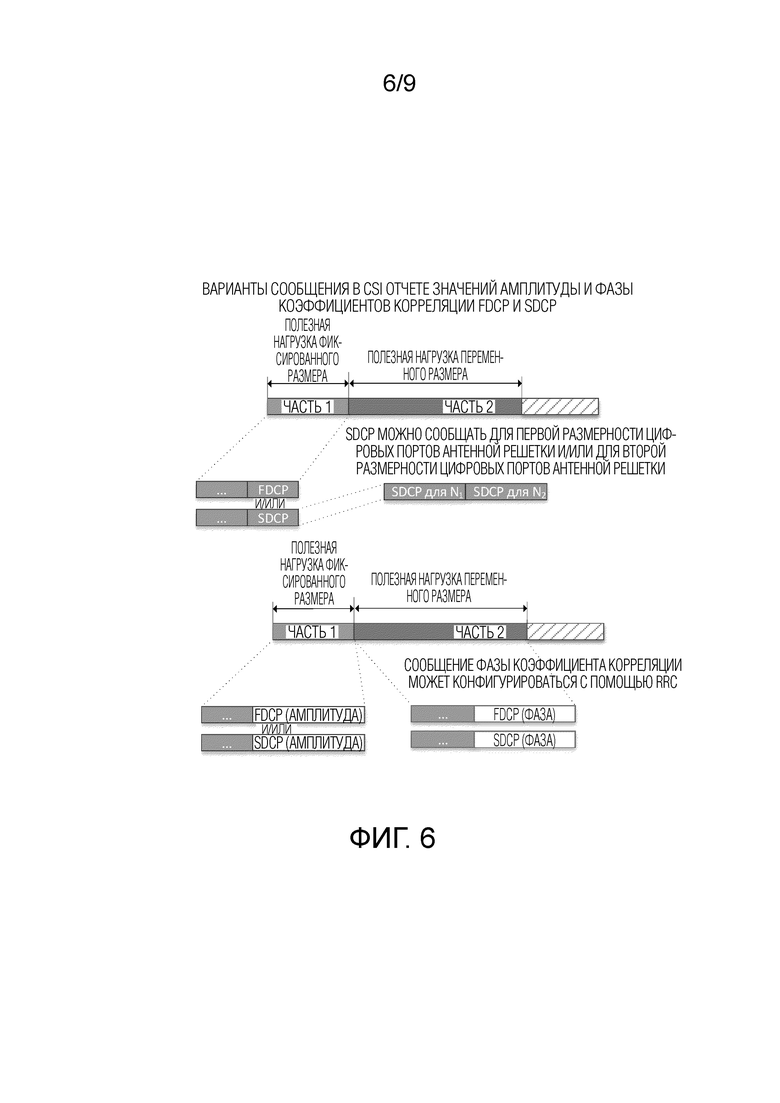

[ФИГ. 6] Фиг. 6 иллюстрирует неограничивающие варианты сообщения в CSI отчете амплитуды и/или фазы коэффициентов корреляции FDCP и/или SDCP канала согласно настоящему изобретению.

[ФИГ. 7] Фиг. 7 иллюстрирует неограничивающий вариант вычисления TDCP согласно уровню техники.

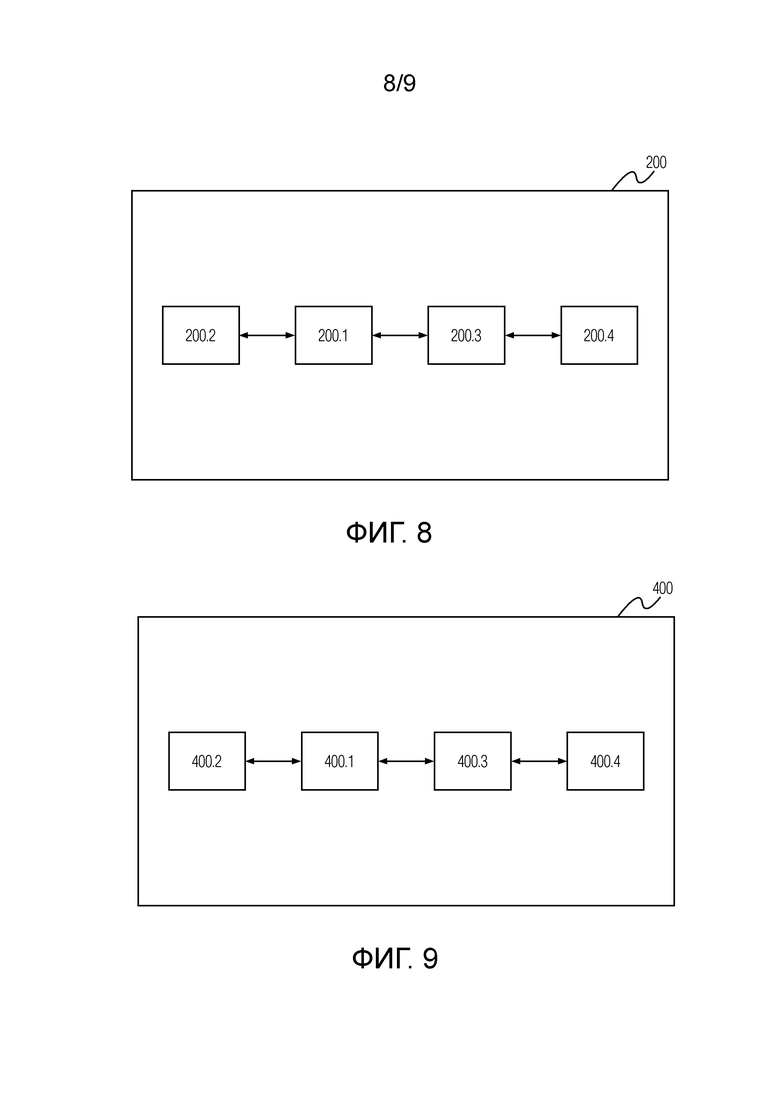

[ФИГ. 8] Фиг. 8 иллюстрирует неограничивающее схематичное представление базовой станции 200 согласно настоящему изобретению.

[ФИГ. 9] Фиг. 9 иллюстрирует неограничивающее схематичное представление пользовательского оборудования 400 согласно настоящему изобретению.

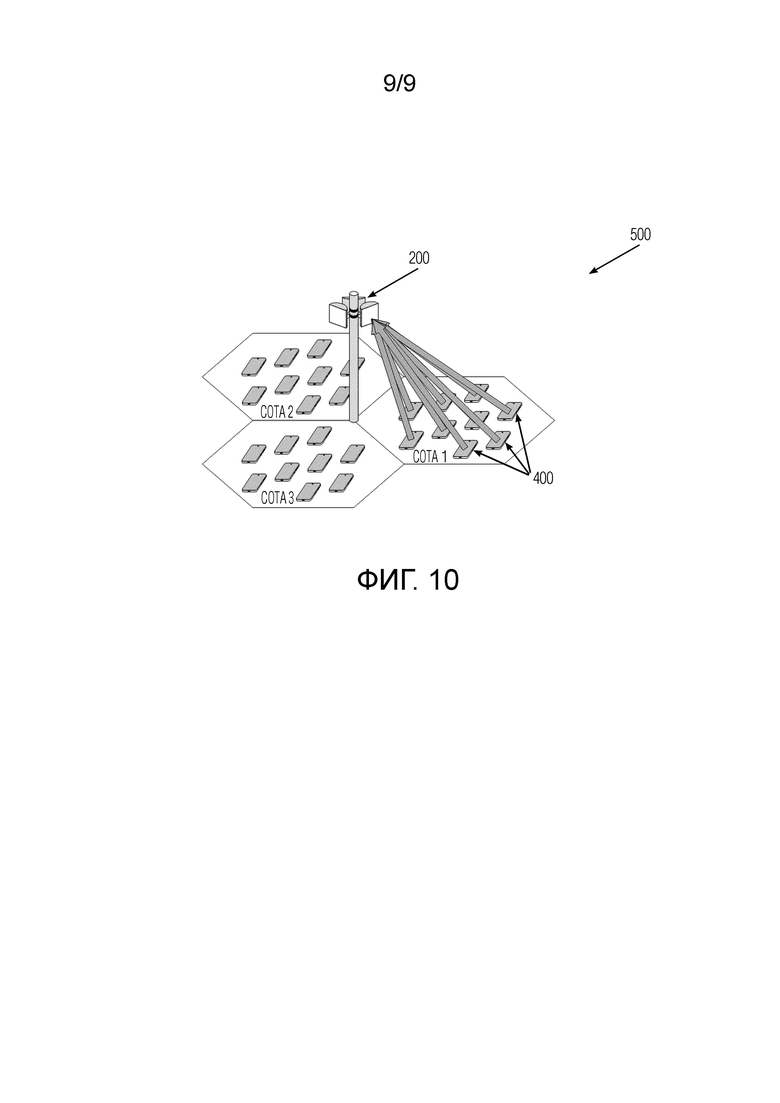

[ФИГ. 10] Фиг. 10 иллюстрирует неограничивающее схематичное представление системы связи 500 согласно настоящему изобретению.

Подробное описание изобретения

[0035] Фиг. 1-6, 8-10, подробно описанные ниже, и различные варианты осуществления, используемые для описания принципов настоящего раскрытия в данном патентном документе, приводятся здесь только в иллюстративных целях и не должны рассматриваться ни при каких обстоятельствах как ограничивающие объем данного раскрытия. Специалисты в данной области техники поймут, после ознакомления с данным раскрытием, что принципы раскрытого изобретения могут реализовываться в любой надлежащим образом сконфигурированной системе или устройстве.

[0036] Прежде чем перейти к подробному описанию настоящего изобретения, дадим определения некоторым терминам, которые широко используются в данном патентном документе. Термины «передавать», «принимать» и «обмениваться данными», а также их производные охватывают как непосредственную связь, так и опосредованную связь, например, через третий и любой последующий элемент, который(которые) может(могут) явно не указываться. Термины «включать в себя» и «содержать», а также их производные означают включение без ограничения, т.е. в фактической реализации могут присутствовать другие элементы/операции явным образом не перечисленные после таких терминов. Формулировка признаков как “A и/или B” предполагает следующие возможные варианты: только A, только B, A и B. Фраза «по меньшей мере один из», при использовании со списком элементов/операций, означает то, что различные комбинации одного или более перечисленных элементов/операций могут использоваться, но также и то, что только одного элемента из списка будет достаточно для определенного варианта осуществления. Например, «по меньшей мере одно из: A, B и C» охватывает одно из: A; B; C; A и B; A и C; B и C; и A и B, и C. Функциональность, ассоциированная с любым блоком устройства или со всем устройством, или с этапом способа может быть централизованной или распределенной, и выполняться локальным или удаленным образом. При использовании в данном документе, такие термины, «первый» и «второй» и т.д., могут использоваться для того, чтобы просто отличать один экземпляр компонента от другого экземпляра компонента, и не ограничивают компоненты каким-либо иным образом (например, по важности или порядку). Термины “значение FDCP” и более точный термин “коэффициент корреляции канала в частотной области” могут использоваться здесь взаимозаменяемо. Термины “значение SDCP” и более точный термин “коэффициент корреляции канала в пространственной области” могут использоваться здесь взаимозаменяемо. Термины “значение TDCP” и более точный термин “коэффициент корреляции канала во временной области” могут использоваться здесь взаимозаменяемо. Аналогично, термины “канал передачи данных”, “канал данных”, “канал” могут использоваться здесь взаимозаменяемо с терминами “линия связи”, “линия передачи данных”.

[0037] При использовании в данном документе, любой компонент, описываемый как часть аппаратного устройства, должен рассматриваться как блок, реализуемый в аппаратных средствах, программном обеспечении или микропрограммном обеспечении, или в их комбинации, и вместо термина «блок» для ссылки на такой компонент может взаимозаменяемо использоваться другой производный термин, например, «модуль», «логика», «логический блок», «часть» или «схема». Например, согласно варианту осуществления, компонент устройства может реализовываться в форме специализированной интегральной схемы (ASIC).

[0038] Кроме того, различные функции, описанные ниже, могут реализовываться или поддерживаться посредством одной или более исполняемых компьютером инструкций/компьютерных программ, каждая из которых формируется из считываемого компьютером программного кода, сохраняется на считываемый компьютером носитель и может исполняться, когда это требуется, процессором устройства. Термины «программа» / «приложение» означают одну или более компьютерных программ, программных компонентов, наборов инструкций, процедур, функций, объектов, классов, экземпляров, связанных данных либо их часть, адаптированную с возможностью реализации в подходящем считываемом компьютером программном коде. Фраза «считываемый компьютером программный код» включает в себя любой тип машинного кода, включающий в себя исходный код, объектный код и исполняемый код. Фраза «считываемый компьютером носитель» или «машиночитаемый носитель» включает в себя носитель любого типа, доступ к которому и чтение/запись которого может быть осуществлена посредством компьютера, такой как постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM), жесткий диск, компакт-диск (CD), цифровой видеодиск (DVD) либо запоминающее устройство любого другого типа. «Долговременный» (non-transitory) считываемый компьютером носитель исключает проводные, беспроводные, оптические или другие линии связи, которые транспортируют переходные электрические или другие сигналы. Долговременный считываемый компьютером носитель включает в себя носители, на которых данные могут постоянно храниться, и носители, на которых данные могут сохраняться и впоследствии перезаписываться, такие как перезаписываемый оптический диск или стираемое запоминающее устройство.

[0039] Определения для других определенных слов и фраз будут даваться далее по ходу этого описания, если это будет считаться полезным для ясного понимания сути данного раскрытия. При этом специалисты в данной области техники поймут, что во многих, если не в большинстве случаев такие определения применяются к предшествующим, а также к будущим использованиям таких определенных слов и фраз. В случаях, когда в данном описании явное определение какого-либо термина не приводится, предполагается, что этот термин используется в общеупотребительном в соответствующей области техники значении.

[0040] На Фиг. 1 проиллюстрированы три неограничивающих варианта a)-c) взаимодействия BS и UE согласно настоящему изобретению. Начнем описание с варианта a). Взаимодействие BS 200 и UE 400 согласно варианту a) начинается с этапа S100, на котором BS 200 передает один или более опорных сигналов. Применимым для целей настоящего изобретения опорным сигналом может быть многопортовый CSI-RS (вариант b на Фиг. 2), однопортовый CSI-RS (вариант c на Фиг. 2) и однопортовый TRS (вариант a на Фиг. 2), но здесь они все называются опорными сигналами информации о состоянии канала (CSI-RS), поскольку TRS-сигналы, представляющие разреженные опорные сигналы, предназначенные для отслеживания и компенсации временного и частотного сдвигов принимаемого сигнала на стороне пользователя, являются определенным видом CSI-RS-сигналов.

[0041] Как показано на Фиг. 1 опорные сигналы 1-N передаются в ресурсах нисходящей линии связи (DL), идентифицируемых, соответственно, как DL-ресурсы 1-N. Число и периодичность посылки опорных сигналов по DL представляют собой конфигурируемые параметры. Далее согласно схеме a) по Фиг. 1 UE 400 принимает на этапе S200 один или более опорных сигналов, передаваемых от BS 200 и проводит на этапе S205 вычисление по меньшей мере одного значения свойства канала связи в частотной области (FDCP) между BS 200 и UE 400. Вычисление значения FDCP может выполняться на UE 400 как часть процесса оценки информации о состоянии канала (CSI) по опорным сигналам CSI-RS или как отдельная операция, выполняющаяся до или после такой оценки.

[0042] Значение FDCP представляет собой частотную корреляцию канала, выражаемую коэффициентом корреляции и соответствующую корреляции между по меньшей мере некоторыми поднесущими антенного порта CSI-RS. Антенный порт CSI-RS определяется предопределенной последовательностью, модулирующей определенные поднесущие согласно структуре CSI-RS, описанной в спецификации (см., например, раздел 7.4.1.5 технической спецификации 3GPP TS 38.211 v18.3.0). Знание структуры опорного сигнала антенного порта CSI-RS, передаваемого базовой станцией, позволяет пользователю проводить оценку канала между базовой станцией и пользователем и проводить измерения различных дополнительных характеристик.

[0043] На этапе S205 UE 400 может вычислять одно или несколько значений FDCP. Если вычисляется несколько значений FDCP каждое из этих значений будет вычисляться между поднесущими определенной пары поднесущих антенного порта CSI-RS, причем пары поднесущих антенного порта CSI-RS, по которым вычисляются соответствующие значения FDCP, будут отличаться друг от друга. Вычисление нескольких значений FDCP для канала связи позволяет UE 400 получить более полную информацию о корреляции канала в частотной области для различных значений разнесения поднесущих. В неограничивающем примере по нескольким значениям FDCP может определяться размер частотного поддиапазона CSI путем сравнения полученных значений с предопределенным пороговым значением и выбора размера поддиапазона равным максимальному разнесению, обеспечивающему значения корреляций канала в частотной области выше упомянутого порогового значения.

[0044] Далее согласно схеме a) по Фиг. 1 UE 400 передает на этапе S210 на BS 200 вычисленное по меньшей мере одно значение FDCP в CSI отчете, а BS 200, соответственно, принимает эту информацию на этапе S105. В качестве альтернативы вычисленное по меньшей мере одно значение FDCP может передаваться в FDCP отчете, который может включаться в состав CSI отчета или передаваться отдельно от CSI отчета. После этого BS 200 на этапе S110 определяет одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE 400 по меньшей мере одного значения FDCP. Неограничивающие примеры реализации определения конкретных конфигурационных параметров на основе коэффициента частотной корреляции канала, а также обоснование зависимостей этих параметров от упомянутого коэффициента будут приведены далее по тексту данного описания сразу после описания всех вариантов a)-с) осуществления, проиллюстрированных на Фиг. 1. После этого BS 200 передает на этапе S115 на UE 400, а UE 400, соответственно, принимает на этапе S215 определенное одно или более значений одного или более конфигурационных параметров, которое подлежит применению на UE 400 для конфигурирования передачи сигналов между BS 200 и UE 400 и/или для конфигурирования вычисления CSI на UE 400. Альтернативно и в дополнение BS 200 может сама применять определенное одно или более значений одного или более конфигурационных параметров передачи сигналов для конфигурирования DL-передачи (например, но без ограничения упомянутым, для конфигурирования DL-передачи, выполняемой на этапе S115).

[0045] Далее перейдем к описанию варианта b) по Фиг. 1. Данный вариант отличается от варианта a) по Фиг. 1 тем, что вместо вычисления значения FDCP UE 400 проводит на этапе S205 вычисление по меньшей мере одного значения свойства канала связи в пространственной области (SDCP) между BS 200 и UE 400. Вычисление значения SDCP может выполняться на UE 400 как часть процесса оценки CSI по опорным сигналам CSI-RS или как отдельная операция, выполняющаяся до или после такой оценки. Значение SDCP представляет собой пространственную корреляцию канала, выражаемую коэффициентом корреляции и соответствующую корреляции между по меньшей мере некоторыми антенными портами CSI-RS. На данном этапе UE 400 может вычислять одно или несколько значений SDCP. Если вычисляется несколько значений SDCP каждое из этих значений будет вычисляться между двумя или более антенными портами CSI-RS с заданным пространственным разнесением между ними. Вычисление нескольких значений SDCP для канала связи позволяет UE 400 получить более полную информацию о корреляции канала в пространственной области по двум размерностям и различным значениям пространственного разнесения антенных портов CSI-RS. В неограничивающем примере по нескольким значениям SDCP может определяться количество векторов дискретного преобразования Фурье (DFT векторов), используемых для квантования матрицы предварительного кодирования, путем определения максимального разнесения антенных портов CSI-RS, имеющих корреляцию ниже предопределенного порогового значения.

[0046] Далее согласно схеме b) по Фиг. 1 UE 400 передает на этапе S210 на BS 200 вычисленное по меньшей мере одно значение SDCP в CSI отчете, а BS 200, соответственно, принимает эту информацию на этапе S105. В качестве альтернативы вычисленное по меньшей мере одно значение SDCP может передаваться в SDCP отчете, который может включаться в состав CSI отчета или передаваться отдельно от CSI отчета. После этого BS 200 на этапе S110 определяет одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE 400 по меньшей мере одного значения SDCP. Неограничивающие примеры реализации определения конкретных конфигурационных параметров на основе коэффициента пространственной корреляции канала, а также обоснование зависимостей этих параметров от упомянутого коэффициента будут приведены далее по тексту данного описания сразу после описания всех вариантов a)-с) осуществления, проиллюстрированных на Фиг. 1. После этого BS 200 передает на этапе S115 на UE 400, а UE 400, соответственно, принимает на этапе S215 определенное одно или более значений одного или более конфигурационных параметров, которое подлежит применению на UE 400 для конфигурирования передачи сигналов между BS 200 и UE 400 и/или для конфигурирования вычисления CSI. Альтернативно и в дополнение BS 200 может сама применять определенное одно или более значений одного или более конфигурационных параметров передачи сигналов для конфигурирования DL-передачи (например, но без ограничения упомянутым, для конфигурирования DL-передачи, выполняемой на этапе S115).

[0047] Далее перейдем к описанию варианта c) по Фиг. 1. В данном варианте c) UE 400 проводит на этапе S205 вычисление как по меньшей мере одного значения FDCP, так и по меньшей мере одного значения SDCP. Вычисление значений FDCP и SDCP может выполняться на UE 400 как часть процесса оценки CSI по опорным сигналам CSI-RS или как отдельная операция, выполняющаяся до или после такой оценки. На данном этапе UE 400 может вычислять одно или несколько значений FDCP и одно или несколько значений SDCP. Если вычисляется несколько значений FDCP и SDCP, каждое из этих значений будет вычисляться между разными поднесущими антенного порта CSI-RS и разными антенными портами CSI-RS, соответственно. Разнесение поднесущих антенного порта CSI-RS для вычисления значения FDCP и разнесение антенных портов CSI-RS для вычисления значения FDCP представляют собой конфигурируемые параметры. Вычисление как значения(значений) FDCP, так и значения(значений) SDCP для канала связи позволяет UE 400 замерить канал более полным образом как в частотной области, так и в пространственной области.

[0048] Далее согласно схеме c) по Фиг. 1 UE 400 передает на этапе S210 на BS 200 вычисленное по меньшей мере одно значение FDCP и вычисленное по меньшей мере одно значение SDCP в CSI отчете, а BS 200, соответственно, принимает эту информацию на этапе S105. После этого BS 200 на этапе S110 определяет одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE 400 по меньшей мере одного значения FDCP и по меньшей мере одного значения SDCP. Неограничивающие примеры реализации определения конкретных конфигурационных параметров на основе коэффициентов частотной и пространственной корреляции канала, а также обоснование зависимостей этих параметров от упомянутых коэффициентов будут приведены далее по тексту данного описания сразу после описания всех вариантов a)-с) осуществления, проиллюстрированных на Фиг. 1. После этого BS 200 передает на этапе S115 на UE 400, а UE 400, соответственно, принимает на этапе S215 определенное одно или более значений одного или более конфигурационных параметров, которое подлежит применению на UE 400 для конфигурирования передачи сигналов между BS 200 и UE 400 и/или для конфигурирования вычисления CSI на UE 400. Альтернативно и как дополнение, BS 200 может сама применять определенное одно или более значений одного или более конфигурационных параметров передачи сигналов для конфигурирования DL-передачи (например, но без ограничения упомянутым, для конфигурирования DL-передачи, выполняемой на этапе S115).

[0049] Любой из описанных выше вариантов a)-c) может быть модифицирован путем дополнительного вычисления на стороне UE 400 на этапе S205 по меньшей мере одного значения свойства канала связи во временной области (TDCP), известного из уровня техники 5G NR, и дополнительного сообщения на этапе S210 этого по меньшей мере одного значения TDCP на BS 200 для его дополнительного учета при определении базовой станцией 200 на этапе S110 одного или более значений одного или более конфигурационных параметров. Как показано на Фиг. 7 значение TDCP представляет собой временную корреляцию канала, соответствующую символам мультиплексирования с ортогональным частотным разделением каналов (OFDM-символам) в одном или нескольких OFDM-слотах, и связано с мобильностью UE 400 (т.е. со скоростью перемещения UE 400). Более подробная информация касаемо коэффициента временной корреляции канала (TDCP), который в некоторых вариантах настоящего изобретения может вычисляться в дополнение к FDCP и SDCP, раскрыта в разделе 5.1.45 технической спецификации 3GPP TS 38.215, Rel-18.

[0050] Таким образом UE 400 вычисляет одно или более из значения FDCP, значения SDCP, значения TDCP и передает это одно или более значений базовой станции BS 200, которая в свою очередь на основе этих значений определяет одно или более значений, соответственно, одного или более конфигурационных параметров. Альтернативно и как дополнение, может иметь место вариант осуществления (не показан), в котором UE 400 само вычисляет значение по меньшей мере одного конфигурационного параметра (например, но без ограничения упомянутым, значение параметра конфигурирования DL-передачи) и передает на BS 200 это уже вычисленное значение конфигурационного параметра для его применения.

[0051] Конфигурационными параметрами, значения которых BS 200 и/или UE 400 могут вычислять на основе одного или более из значения FDCP, значения SDCP, значения TDCP и применять, в целом могут быть любые конфигурационные параметры, но в предпочтительном варианте осуществления конфигурационными параметрами могут быть (1) конфигурационные параметры передачи сигналов и (2) конфигурационные параметры вычисления CSI.

[0052] В качестве примера, а не ограничения, конфигурационным параметром передачи сигнала может быть любой из конфигурационных параметров, определяющих: (a) конфигурацию передачи восходящей линии связи (UL), (b) конфигурацию передачи нисходящей линии связи (DL), (c) то, выполняется ли DL-передача в режиме однопользовательского MIMO (SU-MIMO) или в режиме многопользовательского MIMO (MU-MIMO), (d) тип применяемой кодовой книги, (e) один или более применяемых к DL-передаче параметров кодовой книги, (f) периодичность передач базовой станцией опорных сигналов, (g) периодичность сообщения на базовую станцию CSI и т.п.

[0053] В качестве примера, а не ограничения, конфигурационным параметром вычисления CSI может быть любой из конфигурационных параметров, определяющих: (h) то, следует ли получать CSI с помощью кодовой книги, либо на основе принципа взаимности каналов восходящей и нисходящей линии связи, согласно которому оценку канала выполняют базовой станцией на основе опорных сигналов зондирования (SRS), (i) то, следует ли пользовательскому оборудованию оценивать и сообщать одну или более компонент информации о состоянии канала соответственно одним или более значением для всего диапазона частот (wideband-оценка/сообщение) CSI или для каждого из поддиапазонов (subband-оценка/сообщение), (j) размера поддиапазона для subband-оценки/сообщения и т.п.

[0054] Компонентами информации о состоянии канала CSI, которые могут вычисляться пользователем, являются, но без ограничения упомянутым: CQI (Channel Quality Indicator) - индикатор качества канала, отражающий качество канала, которое UE измеряет на основе сигналов CSI-RS; PMI (Precoding Matrix Indicator) - индикатор матрицы предварительного кодирования, указывающий предлагаемую матрицу предварительного кодирования; RI (Rank Indicator) - индикатор ранга, указывающий число независимых потоков данных (или рангов), которые могут передаваться одновременно на разных пространственных каналах; LI (Layer Indicator) - индикатор слоя, указывающий, индекс слоя с лучшим качеством канала; CRI (CSI-RS Resource Indicator) - индикатор ресурса CSI-RS, указывающий ресурс CSI-RS, который использовался для измерения CSI; SSBRI (SS/PBCH Block Resource Indicator) - индикатор предпочтительного ресурса SS/PBCH.

[0055] Хорошо известно, что в многолучевых каналах с малым угловым разбросом лучей (low angular spread of the channel) кодовая книга Типа 1 обеспечивает высокую эффективность квантования информации о состоянии канала (матрицы предварительного кодирования) при минимальных накладных расходах ее передачи на базовую станцию (см., например, статью “A Review of Codebooks for CSI Feedback in 5G New Radio and Beyond” за авторством Ziao Qin, Haifan Yin, опубликованную в феврале 2023 г.). В свою очередь такие каналы характеризуются относительно высокой пространственной корреляцией. Напротив, для канала с высокими значениями угловых разбросов лучей, пространственная корреляция канала существенно снижается и наиболее эффективным подходом квантования информации о состоянии канала является использование кодовой книги Типа 2 или усовершенствованного Типа 2. В этом случае оптимальный выбор между использованием кодовой книги Типа 1 или Типа 2 может основываться на одном или более значений SDCP. В неограничивающем примере, кодовая книга Типа 1 может конфигурироваться базовой станцией пользователю, если вычисляемые пользователем коэффициенты пространственной корреляции (т.е. значения SDCP) между антенными портами CSI-RS оказываются выше некоторых пороговых значений, заранее определенных на базовой станции. В противном случае, базовая станция может конфигурировать пользователю кодовую книгу Типа 2 (или улучшенного Типа 2).

[0056] Аналогичный основанный на пороговом значении способ может использоваться для определения параметров кодовой книги Типа 2, например, числа L DFT векторов (см., например, раздел 5.2.2.2.5 технической спецификации 3GPP TS 38.214 v18.3.0), используемых пользователем для квантования информации о состоянии канала (матрицы предварительного кодирования). Например, наибольшее число (например, L=6) DFT векторов может конфигурироваться базовой станцией пользователю, имеющему значение SDCP (для минимального разнесения портов; например разнесения в один антенный порт, при котором корреляция фактически вычисляется между соседними антенными портами по определенной размерности) меньше первого порогового значения, заранее определяемого на базовой станции; среднее число (например, L=4) DFT векторов может конфигурироваться базовой станцией пользователю, имеющему значение SDCP (для среднего разнесения портов; например разнесение в половину числа портов по соответствующей размерности: floor(/2) и floor(/2), где , число портов по первой и второй размерностям соответственно, операция floor() округление до наименьшего ближайшего целого числа) меньше второго порогового значения, заранее определяемого на базовой станции; и наименьшее число (например, L=2) DFT векторов может конфигурироваться базовой станцией пользователю, имеющему значение SDCP (для наибольшего разнесения портов, т.е. для максимального разнесения -1 по первой размерности и/или для максимального разнесения -1 по второй размерности) меньше третьего порогового значения, заранее определяемого на базовой станции.

[0057] Корреляция канала в частотной области, указываемая вычисляемыми значениями FDCP, может быть использована для определения и конфигурирования базовой станцией пользователю, например, размера частотного поддиапазона CSI путем сравнения вычисленных значений FDCP с предопределенным пороговым значением и выбора размера поддиапазона равным максимальному частотному разнесению поднесущих, обеспечивающему значения частотной корреляции канала выше упомянутого порогового значения. Аналогичным образом может определяться и конфигурироваться базовой станцией пользователю число DFT векторов M_v (см., например, раздел 5.2.2.2.5 технической спецификации 3GPP TS 38.214 v18.3.0), подлежащих использованию пользователем для квантования в частотной области матрицы предварительного кодирования кодовой книги усовершенствованного Типа 2.

[0058] Кроме того, для эффективного задействования многопользовательских мод (MU-MIMO), когда BS одновременно передает несколько сигналов нескольким пользователям, BS подавляет взаимную помеху с помощью адаптивного формирования диаграммы направленности. Но базовая станция не может изменять матрицу предварительного кодирования (прекодер) в частотной области с достаточной гранулярностью, поэтому для эффективного задействования базовой станцией этой моды базовой станции также было бы полезно знать замеряемую на пользовательском оборудовании частотную корреляцию канала (FDCP), которая напрямую связана с дисперсией канала во временной области, т.е. с тем, насколько много лучей с различной задержкой присутствует в канале между базовой станцией и пользователем.

[0059] В еще одном неограничивающем примере для DMRS-сигналов может использоваться параметр, отвечающий за то, насколько плотно DMRS-сигналы должны следовать в частотной области. И, естественно, частотную корреляция канала было бы полезно знать базовой станции, чтобы принять решение в отношении того, насколько опорный сигнал демодуляции должен быть плотным в частотной области, чтобы пользователь мог достаточно точно определить значения канала в частотной области. Кроме того, принятие решения на базовой станции относительно того, следует ли пользовательскому оборудованию оценивать и сообщать одну или более компонент информации о состоянии канала соответственно одним или более значением для всего диапазона частот (wideband-оценка/сообщение) CSI или для каждого из поддиапазонов (subband-оценка/сообщение), и относительно размера поддиапазона в случае subband-оценки/сообщения, также зависит от частотной корреляции канала. Другими словами, wideband-оценка/сообщение CSI может конфигурироваться базовой станцией, если вычисляемые пользователем коэффициенты частотной корреляции (т.е. значения FDCP) оказываются выше предопределенного порогового значения, а в противном случае может конфигурироваться subband-оценка/сообщение CSI с предопределенным размером поддиапазона, или наоборот.

[0060] В отношении зависимости конфигурационных параметров от корреляции канала во временной области, указываемой вычисляемыми значениями TDCP, известно, что на корреляцию канала во временной области влияет мобильность пользователя, т.е. скорость, с которой пользовательское оборудование перемещается в пространстве. В частности, при увеличении мобильности пользователя корреляция канала во временной области уменьшается, и наоборот. Исходя из этого, при переходе вычисляемого пользователем значения TDCP через предопределенное пороговое значение TDCP, определенное заранее на базовой станции, базовая станция может переключать режимы получения CSI: с режима получения CSI с помощью кодовой книги (этот режим наиболее выгоден для относительно быстро перемещающихся пользовательских терминалов) на режим получения CSI по SRS (этот режим наиболее выгоден для пользовательских терминалов, перемещающихся с небольшой скоростью (например со скоростью, не превышающей примерно 10 км/ч) или для стационарных пользовательских терминалов) с учетом взаимности DL- и UL-каналов, и наоборот. В еще одном неограничивающем примере, при переходе вычисляемого пользователем значения TDCP через предопределенное пороговое значение TDCP, определенное заранее на базовой станции, базовая станция может переключать тип используемой кодовой книги: с Типа 2 кодовой книги (этот тип более выгоден при относительно малой мобильности пользователя, например при мобильности меньшей или равной 10 км/час) на Тип 1 кодовой книги (этот тип более выгоден при более высокой мобильности пользователя), и наоборот.

[0061] Описанные выше на неограничивающих примерах и другие, явным образом не упомянутые зависимости оптимальных значений конфигурационных параметров (a)-(j) от коэффициентов (частотной и/или пространственной, и/или временной) корреляции канала будут понятны обычным специалистам в данной области техники. Кроме того, в настоящей заявке термин “оптимальный”, когда применяется как характеристика определенного значения конфигурационного параметра, может зависеть от текущей конфигурации и состояния сети связи, конфигурации и состояния пользовательского оборудования, конфигурации и состояния базовой станции. Таким образом оптимальные значения конфигурационных параметров для той или иной ситуации могут предопределяться/переопределяться оператором сети или производителем оборудования. Поэтому настоящее изобретение по меньшей мере в части того, как именно определение значений конфигурационных параметров может выполняться на основе одного или более из по меньшей мере одного значения SDCP, по меньшей мере одного значения FDCP, по меньшей мере одного значения TDCP, не следует ограничивать исключительно логикой такого определения в вышеприведенных примерах.

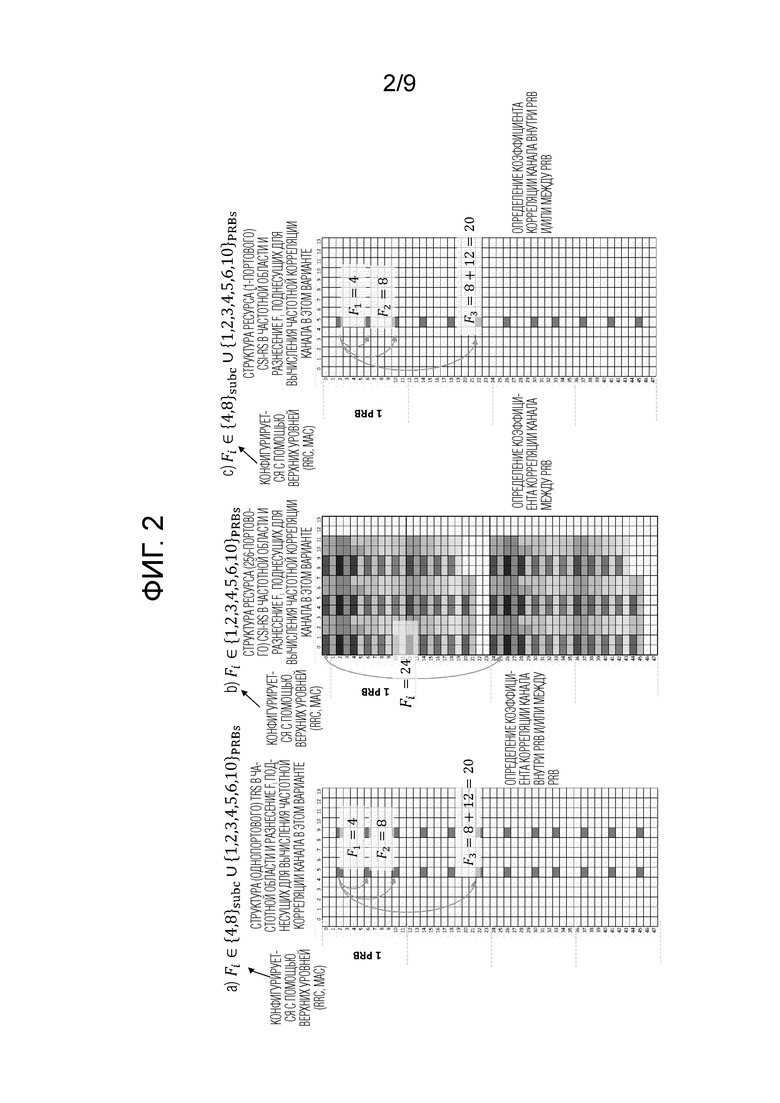

[0062] Фиг. 2 иллюстрирует три неограничивающих варианта a)-c) вычисления FDCP по структурам опорных сигналов трех типов: однопортовый TRS, многопортовый CSI-RS и однопортовый CSI-RS, согласно настоящему изобретению. Тем не менее, обычный специалист в данной области поймет, что принципы настоящего изобретения могут быть применены и к другим опорным сигналам, в том числе к опорным сигналам, которые могут быть введены в стандарте связи следующего поколения (например, 6G). Таким образом, показанные на Фиг. 2 структуры опорных сигналов трех конкретных типов следует рассматривать в качестве неограничивающих примеров реализации настоящего изобретения, а не как ограничение данного изобретения.

[0063] Значение FDCP вычисляется как комплексная величина частотной корреляции канала согласно мат. выражению 1, модуль этой комплексной величины будет определять амплитуду частотной корреляции канала, а аргумент этой комплексной величины будет определять фазу частотной корреляции канала:

(мат. выражение 1)

где представляет собой разнесение поднесущих между которыми вычисляется значение FDCP,

набор ресурсных блоков, используемых для вычисления значения FDCP, которые заранее сообщаются пользователю базовой станцией или по умолчанию определены в спецификации,

, индексы портов антенной решетки соответственно по 1-ой и 2-ой размерностям, задающие антенный порт CSI-RS для измерений канала (для однопортового CSI-RS или для однопортового TRS, данные индексы не используются), и

комплексное значение канала, получаемое пользователем с помощью CSI-RS для -го ресурсного блока для портов антенной решетки с индексами , .

[0064] Вариант a), показанный на Фиг. 2, относится к вычислению значения FDCP по поднесущим однопортового TRS. Однопортовый TRS передается каждую четвертую поднесущую. Таким образом, комбинируя частотное смещение, определяющее разнесение поднесущих, между которыми вычисляется частотная корреляция канала, внутри одного PRB (со смещением либо 4 поднесущие, либо 8 поднесущих), либо между разными PRB (в том числе со смещением 4 или 8 поднесущих; например с произведением каналов в мат. выражении (1) для каналов по Фиг. 2 (a) соответственно с поднесущей 10 и с поднесущей 14 (смещение 4), или с поднесущей 10 и с поднесущей 18 (смещение 8), которые как в том, так и в другом примере находятся в разных PRB) согласно мат. выражению 2 можно конфигурировать то, насколько глубоко в частотной области UE следует вычислять значение FDCP (т.е. то, c каким разнесением между поднесущими однопортового TRS в частотной области следует вычислять значение FDCP):

(мат. выражение 2).

[0065] Значение , указывающее разнесение между поднесущими TRS в частотной области, подлежащее применению при вычислении на этапе S205 значения FDCP в этом варианте a), может быть сконфигурировано заранее или просигнализировано на UE 400, используя протокол RRC, уровень MAC, или в DCI.

[0066] В неограничивающих примерах этого варианта a), проиллюстрированного слева на Фиг. 2, вычисление значения FDCP может выполняться: между появлением TRS в ресурсном элементе (2, 5), т.е. в ресурсном элементе во второй поднесущей пятого OFDM-символа, и любым последующим появлением TRS в смежных по частоте и/или времени ресурсных элементах. В частности, на Фиг. 2 слева показаны три конкретных примера вычисления значения FDCP: первый, между поднесущими с разнесением поднесущие; второй (внутри PRB), между поднесущими с разнесением поднесущих (внутри PRB); третий, между поднесущими с разнесением поднесущих (между PRB). Но настоящее изобретение этими тремя примерами не ограничивается.

[0067] Аналогичным образом может определяться разнесение поднесущих при вычислении значения FDCP по поднесущим однопортового CSI-RS (вариант c). Этот однопортовый CSI-RS применяется в системе 5G и, как и TRS, передается в частотной области достаточно часто (т.е. имеет высокую плотность в частотной области). Этот тип однопортового CSI-RS может использоваться как для получения CSI, так и в процедуре управления лучом (beam management). Таким образом, мат. выражения 1 и 2, указанные выше для задания разнесения поднесущих и вычисления значения FDCP, применимы и в этом варианте c). Значение разнесения между поднесущими однопортового CSI-RS в частотной области, подлежащее применению при вычислении на этапе S205 значения FDCP в этом варианте c), также может быть сконфигурировано заранее или просигнализировано на UE 400, используя протокол RRC, уровень MAC, или в DCI.

[0068] В еще одном варианте b), показанном в центре на Фиг. 2, для вычисления значения FDCP предлагается использовать обыкновенные CSI-RS сигналы, которые традиционно используются для вычисления DFT-векторов матрицы предварительного кодирования в кодовой книге. Поскольку эти обыкновенные CSI-RS являются многопортовыми, они передаются в частотной области не так плотно, как однопортовые TRS (вариант a) и однопортовые CSI-RS (вариант c). Поэтому в этом варианте b) разнесение поднесущих, с которым вычисляется частотная корреляция канала согласно мат. выражению 1, определяется согласно следующему мат. выражению 3:

(мат. выражение 3)

[0069] Как следует из мат. выражения 3 и поскольку часть многопортового CSI-RS, соответствующая одному антенному порту CSI-RS, может передаваться каждый PRB, минимальное разнесение поднесущих в частотной области, с которым UE 400 может вычислять значение FDCP в данном варианте b), составляет 12 поднесущих (1 PRB), а максимальное разнесение поднесущих в частотной области, с которым UE 400 может вычислять значение FDCP в данном варианте b), составляет 120 поднесущих (10 PRB).

[0070] Следует отметить, что в этом варианте b) значение FDCP может вычисляться по одному или нескольким, в том числе всем портам многопортового CSI-RS. При вычислении значения FDCP по нескольким портам, вычисляемые значения могут дополнительно усредняться по соответствующим портам. В качестве неограничивающего примера на Фиг. 2 (b) показана структура многопортового CSI-RS, которая предполагает передачу антенного порта CSI-RS через каждые 24 поднесущие (2 PRB). Соответственно, при такой структуре для вычисления значения FDCP будут использоваться ресурсные элементы с разнесением в 24 поднесущие, т.е. ресурсные элементы 0, 24, 48, 72 и т. д. В другом примере (не показан на фигуре), если структура многопортового CSI-RS предполагает передачу антенного порта CSI-RS через каждые 12 поднесущих (1 PRB, что также возможно, учитывая мат. выражение 3 выше), для вычисления значения FDCP в этом примере будут использоваться ресурсные элементы с разнесением в 12 поднесущих, т.е. ресурсные элементы 0, 12, 24, 36 и т. д. В еще одном неограничивающем примере значение FDCP может вычисляться между поднесущими, соответствующими предопределенным портам CSI-RS, и поднесущими, соответственно соответствующими упомянутым предопределенным портам CSI-RS, в других PRB, а затем, опционально, может проводиться усреднение вычисляемых значений по соответствующим портам. В еще одном неограничивающем примере, который является предпочтительным, значение FDCP может вычисляться между поднесущими, соответствующими всем портам CSI-RS в определенных PRB, и поднесущими, соответственно соответствующими всем портам CSI-RS в других PRB, выбранных согласно преопределенному разнесению по частоте. Конкретные антенные порты CSI-RS используемые для вычисления частотной корреляции канала могут быть сообщаться пользователю с помощью, например, передачи сигналов верхних уровней (RRC, MAC).

[0071] Далее перейдем к описанию Фиг. 3, на которой показаны два неограничивающих варианта квантования амплитуды коэффициента корреляции FDCP и два неограничивающих варианта квантования фазы коэффициента корреляции FDCP согласно настоящему изобретению. В зависимости от конфигурации BS пользователь может вычислять и сообщать на BS значение(-я) амплитуды корреляции канала в частотной области, определяемое(-ые) модулем(-ями) комплексной величины , и/или значение(-я) фазы корреляции канала в частотной области, определяемое(-ые) аргументом(-ами) комплексной величины .

[0072] Согласно варианту a), показанному на Фиг. 3, квантование значений амплитуды корреляции канала в частотной области может выполняться линейным образом в логарифмическом масштабе (log linear amplitude quantization) по 16 уровням квантования {0-15} при глубине квантования, равной 4 битам, согласно выражению , определяющему уровни квантования. Таким образом вычисляемая амплитуда корреляции канала квантуется в ближайший уровень квантования . Предлагаемые значения , применимые в этом варианте a), а также соответствующие им индексы квантования амплитуды приведены в таблице на Фиг.3 (a). Таким образом, каждому квантованному значению амплитуды корреляции канала в частотной области соответствует свой индекс квантования амплитуды и соответствующее четырехбитное значение. Например, квантованному значению амплитуды корреляции канала в частотной области с индексом может соответствовать битовое значение “0000”, квантованному значению амплитуды корреляции канала в частотной области с индексом может соответствовать битовое значение “0001” и т.д. Получаемые битовые значения квантованных значений амплитуды корреляции канала в частотной области могут сообщаться на BS в CSI отчете или в FDCP отчете, который может включаться в состав CSI отчета или передаваться отдельно. Неограничивающие примеры того, как битовые значения квантованных значений амплитуды корреляции канала в частотной области могут сообщаться на BS, будут описаны ниже по тексту данного описания со ссылкой на Фиг. 6.

[0073] Вариант b) определения квантованных значений амплитуды корреляции канала в частотной области, показанный на Фиг. 3, является менее точным, поскольку он отличается от описанного выше варианта a) меньшей глубиной квантования, равной 3 битам. Таким образом, вариант b) является вариантом с более грубым квантованием по амплитуде, но, что является благоприятным, способствует снижению накладных расходов передачи сигналов. Тем не менее не следует ограничивать настоящее изобретение вариантами a) и b), показанными на Фиг. 3, поскольку понятно, что возможны другие варианты квантования значений амплитуды, например как варианты с глубиной квантования, превышающей 4 бита, так и варианты с глубиной квантования, равной 2 битам.

[0074] Согласно вариантам с) и d), показанным на Фиг. 3, квантованные значения фазы корреляции канала в частотной области могут быть получены с помощью, соответственно, 8-позиционной фазовой манипуляции (8-PSK) или 16-позиционной фазовой манипуляции (16-PSK) , где представляет собой индекс квантования фазы. Также возможен вариант e), показанный на Фиг. 3, согласно которому фаза корреляции канала в частотной области не определяется. Каждому квантованному значению фазы корреляции канала соответствует свой индекс и соответствующее n-битное значение, при этом для 8-PSK n=3, для 16-PSK n=4. Получаемые битовые значения квантованных значений фаз корреляции канала в частотной области могут сообщаться на BS в CSI отчете или в FDCP отчете, который может включаться в состав CSI отчета или передаваться отдельно. Неограничивающие примеры того, как битовые значения квантованных значений фаз корреляции канала в частотной области могут сообщаться на BS, будут описаны ниже по тексту данного описания со ссылкой на Фиг. 6.

[0075] Далее со ссылками на Фиг. 4-5 будут описаны варианты осуществления вычисления пространственной корреляции канала (SDCP) как корреляции между предопределенными антенными портами CSI-RS, так и варианты квантования амплитуды и фазы такой корреляции. Тем не менее, варианты осуществления, которые будут описаны далее со ссылками на Фиг. 4-5, следует рассматривать не в качестве ограничения настоящего изобретения, а скорее в качестве неограничивающих примеров реализации настоящего изобретения.

[0076] Значение SDCP вычисляется как комплексная величина пространственной корреляции канала согласно мат. выражению 4, модуль этой комплексной величины будет определять амплитуду пространственной корреляции канала, а аргумент этой комплексной величины будет определять фазу пространственной корреляции канала:

(мат. выражение 4)

где

представляет собой разнесение антенных портов CSI-RS соответственно по первой размерности и по второй размерности для вычисления пространственной корреляции канала, значения этих параметров могут конфигурироваться базовой станцией пользователю с помощью, например, передачи сигналов верхних уровней (RRC, MAC),

(мат. выражение 5),

(мат. выражение 6),

, бегущие индексы по портам антенной решетки соответственно 1-ой и 2-ой размерности,

набор ресурсных блоков, используемых для вычисления значения SDCP, которые заранее сообщаются пользователю базовой станцией или по умолчанию определены в спецификации, и

комплексное значение канала, получаемое пользователем с помощью CSI-RS для -го ресурсного блока для портов антенной решетки с индексами , .

[0077] На Фиг. 4 показана вычисляемая согласно мат. выражению 4 матрица пространственной корреляции канала, имеющая размер x, где - число антенных портов CSI-RS по первой размерности антенной решетки (16 портов в неограничивающем примере по Фиг. 4), а - число антенных портов CSI-RS по второй размерности антенной решетки (8 портов в неограничивающем примере по Фиг. 4).

[0078] Таким образом, согласно мат. выражению 4 возможно несколько примеров реализации вычисления SDCP. В первом неограничивающем примере реализации пространственная корреляция канала может вычисляться между любой парой антенных элементов. В этом примере конкретная(-ые) пара(-ы) антенных портов CSI-RS, между которыми вычисляется значение корреляции, может(могут) предопределяться/конфигурироваться пользователю базовой станцией. Корреляционная матрица R в этом примере может иметь размер вплоть до .

[0079] Во втором неограничивающем примере предполагается, что пространственная корреляция канала является одинаковой между антенными элементами с одинаковыми индексами по первой и второй размерности, но разных поляризаций, т.е. пространственная корреляция канала вычисляется согласно мат. выражениям 4-6 только с учетом разнесения портов по первой размерности и разнесения портов по второй размерности (т.е. без учета поляризации). Корреляционная матрица R в этом примере может иметь размер вплоть до .

[0080] В третьем неограничивающем примере предполагается, что пространственная корреляция канала между любыми двумя портами (одной или более возможных (конфигурируемых) пар антенных портов) с определенным разнесением по одной размерности антенной решетки не зависит от индекса этих портов по другой размерности антенной решетки, и также не зависит от поляризации как в описанном выше втором примере. Фактически в этой реализации вычисляют две матрицы значений корреляции: первая - размерностью вплоть до x, вторая - размерностью вплоть до x. При этом в этой реализации пользователь может вычислять корреляцию не по всем парам CSI-RS портов, а только по тем парам, которые конфигурируются базовой станцией (например, между соседними антенными портами CSI-RS, или между разнесенными на некоторое значение антенными портами CSI-RS).

[0081] На Фиг. 5 в центре и справа показаны варианты осуществления квантования амплитуды и фазы пространственной корреляции канала (SDCP) согласно настоящему изобретению. Варианты осуществления квантования амплитуды и фазы пространственной корреляции канала аналогичны вариантам осуществления квантования амплитуды и фазы частотной корреляции канала, описанным выше со ссылкой на Фиг. 3, поэтому повторное описание этих вариантов осуществления здесь не приводится.

[0082] Далее со ссылкой на Фиг. 6 предлагается несколько неограничивающих вариантов осуществления сообщения вычисленных на UE значений FDCP и/или SDCP в CSI отчете, который направляется пользовательским оборудованием 400 на базовую станцию 200 по результатам выполняемого пользовательским оборудованием 400 измерения канала по CSI-RS и описанного выше вычисления согласно настоящему изобретению значений частотной и/или пространственной корреляции канала. Передача содержит две части: первую часть (часть 1) фиксированного размера и вторую часть (часть 2) переменного размера, в каждой из которых может передаваться полезная нагрузка (payload), в том числе, но без ограничения упомянутым, значения FDCP и/или SDCP (и, опционально, TDCP), и/или полученные пользовательским оборудованием 400 результаты измерения канала.

[0083] В варианте осуществления, показанном сверху на Фиг. 6, предполагается, что значение(-ия) FDCP и/или значение(-ия) SDCP включаются в часть 1 в качестве по меньшей мере части полезной нагрузки фиксированного размера, переносимой в части 1. При этом предполагается, что значение(-ия) SDCP может(могут) сообщаться отдельно для первой размерности цифровых антенных портов антенной решетки и для второй размерности цифровых антенных портов антенной решетки. В этом варианте оставшаяся часть части 1 полезной нагрузки фиксированного размера и часть 2 полезной нагрузки переменного размера могут использоваться для передали любой другой полезной нагрузки.

[0084] В варианте осуществления, показанном снизу на Фиг. 6, предполагается, что амплитуда значения(-й) FDCP и/или значения(-й) SDCP включается в часть 1 в качестве по меньшей мере части полезной нагрузки фиксированного размера, переносимой в части 1, а фаза значения(-й) FDCP и/или значения(-й) SDCP включается в часть 2 в качестве по меньшей мере части полезной нагрузки переменного размера, переносимой в части 2. В этом варианте оставшаяся часть части 1 полезной нагрузки фиксированного размера и части 2 полезной нагрузки переменного размера могут использоваться для передали любой другой полезной нагрузки.

[0085] Таким образом, возможны использующие только часть 1 конфигурации отчета, при которых в части 1: сообщаются FDCP и/или SDCP; сообщаемая информация FDCP и/или SDCP включает в себя информацию об амплитуде и/или фазе; сообщаемая информация FDCP и/или SDCP мультиплексируется c информацией о состоянии канала. Кроме того, возможны использующие обе части 1 и 2 конфигурации отчета, при которых: FDCP и/или SDCP сообщаются в части 1 и части 2; часть 1 включает в себя информацию об амплитуде FDCP и/или SDCP, а часть 2 включает в себя информацию о фазе FDCP и/или SDCP, или наоборот; FDCP и/или SDCP в частях 1 и 2 мультиплексируются с любой другой полезной нагрузкой, например с CSI. Любой из этих форматов сообщения может предопределяться в спецификации или конфигурироваться базовой станцией для пользовательского оборудования с помощью RRC, MAC. Кроме того, используя передачу информации управления (RRC, MAC, DCI), базовая станция может сигнализировать на пользовательское оборудование, что, в дополнение к амплитуде, необходимо определять и сообщать в отчете фазу корреляции FDCP и/или SDCP (и, опционально TDCP), или что определять и сообщать в отчете фазу корреляции FDCP и/или SDCP в дополнение к амплитуде не требуется (что позволяет сократить накладные расходы путем не включения в передачу информации о фазе корреляции).

[0086] Фиг. 7 иллюстрирует неограничивающий вариант вычисления TDCP согласно уровню техники. Как указано выше со ссылкой на Фиг. 1 значение временной корреляции канала (значение TDCP) может вычисляться дополнительно в любом из вариантов осуществления настоящего изобретения, показанных на Фиг. 1. По аналогии с вычислением FDCP значение TDCP может вычисляться по нескольким появлениям TRS сигнала, но не в частотной области (как в случае с FDCP), а во временной области, что показано на Фиг. 7. Вычисление TDCP известно из уровня техники (см., например, раздел 5.1.45 технической спецификации 3GPP TS 38.215).

[0087] На Фиг. 7 в качестве неограничивающего примера показана структура TRS сигнала, по которому может вычисляться TDCP, и примерная схема вычисления TDCP, в том числе неограничивающие примеры разнесения OFDM-символов. Во временной области TRS занимает два OFDM-символа в одном слоте, которые разнесены друг от друга на 4 OFDM-символа. Таким образом, как показано внизу на Фиг. 7 передача TRS может занимать не один, а несколько слотов. В примере по Фиг. 7 передачу TRS выполняют в первом OFDM-слоте, втором OFDM-слоте и третьем OFDM-слоте. Сверху на Фиг. 7 показано в качестве примера, что временную корреляцию канала можно вычислять между первым появлением TRS и вторым появлением TRS, третьим появлением TRS и четвертым появлением TRS, пятым появлением TRS и шестым появлением TRS и т. д., во всех этих примерах разнесение будет составлять 4 OFDM-символа (), или между первым появлением TRS и третьим появлением TRS, между вторым появлением TRS и четвертым появлением TRS, между третьим появлением TRS и пятым появлением TRS, между четвертым появлением TRS и шестым появлением TRS и т. д., во всех этих примерах разнесение будет составлять 14 OFDM-символов (), или между первым появлением TRS и четвертым появлением TRS во временной области, между третьим появлением TRS и шестым появлением TRS во временной области и т. д., во всех этих примерах разнесение будет составлять 18 OFDM-символов (), и т. д.

[0088] Другими словами, BS сама на свое усмотрение, т.е. в зависимости от конкретного режима, может проинформировать пользовательское оборудование 400 о том, на какую глубину следует считать корреляцию канала во временной области по появлениям TRS, и использовать эту информацию временной корреляции канала между соответствующими OFDM-символами для выбора кодовой книги, либо режима получения информации о состоянии канала, либо для определения оптимальных значений других конфигурационных параметров, что описано выше по тексту данного описания.

[0089] Далее со ссылкой на Фиг. 8 опишем вариант осуществления базовой станции 200. Базовая станция 200 содержит функционально связанные приемопередающий блок 200.1, антенну 200.2, процессор 200.3, и считываемый носитель 200.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Базовая станция 200 может быть реализована как, но без ограничения упомянутыми реализациями: Node B, eNodeB, gNodeB.

[0090] Приемопередающий блок 200.1 и антенна 200.2 могут быть приспособлены, но без ограничения упомянутым диапазоном, под работу в верхней части диапазона средних частот (7-13 ГГц). Приемопередающий блок 200.1 предназначен для осуществления передачи и приема радиосигналов. Он включает в себя усилители, модуляторы, демодуляторы и другие компоненты, необходимые для преобразования сигналов в радиочастотный диапазон и обратно. Приемопередающий блок 200.1 может поддерживать многоканальную передачу данных, используя технологию xMIMO, что позволяет увеличить пропускную способность. Приемопередающий блок 200.1 и антенна 200.2 отвечают за цифровое и аналоговое предварительное кодирование/декодирование сигнала. Приемопередающий блок 200.1 и антенна 200.2 поддерживают работу в режиме дуплекса с временным разделением и в режиме дуплекса с частотным разделением, и согласуются со спецификациями 3GPP.

[0091] Антенна 200.2 обеспечивает излучение и прием радиосигналов, передаваемых и принимаемых приемопередающим блоком 200.1. Антенна может быть выполнена в виде адаптивной антенной решетки (в том числе крайне массивной антенной решетки), что позволяет направлять сигнал в нужное направление и минимизировать помехи. В качестве примера, а не ограничения антенна 200.2 может иметь 1024 антенных элемента и 128 цифровых портов. В другом примере антенна 200.2 может иметь 3072 антенных элемента и 256 цифровых портов. В еще одном неограничивающем примере антенна 200.2 может иметь 4096 антенных элемента и 256 цифровых портов.

[0092] Процессор 200.3 отвечает за обработку всех сигналов со всех компонентов базовой станции 200 и за выполнение любого/любых этапов описанного выше способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Другими словами, процессор 200.3 предназначен для выполнения операций, необходимых для управления работой базовой станции 200 и исполнения исполняемых инструкций, хранящихся на считываемом носителе 200.4. Процессор 200.3 в составе BS 200 может представлять собой один или более из следующих процессоров, но без ограничения упоминаемыми далее видами процессоров: центральные процессоры (CPU), представляющие собой универсальные процессоры, выполняющие основные вычислительные задачи; графические процессоры (GPU), представляющие собой специализированные процессоры для обработки графики и выполнения параллельных вычислений; сопроцессоры, представляющие собой вспомогательные процессоры, работающие в паре с CPU для выполнения специфических задач, таких как, но без ограничения упомянутым, математические вычисления или шифрование; процессоры цифровой обработки сигналов (DSP), представляющие собой процессоры, оптимизированные для обработки цифровых сигналов в реальном времени, используемые в телекоммуникациях и мультимедиа; системы на кристалле (SoC), представляющие собой интегральные чипы, включающие, но без ограничения упомянутым, CPU, GPU, DSP и другие компоненты рассматриваемого устройства; микроконтроллеры (MCU), представляющие собой компактные процессоры с интегрированными памятью и периферийными устройствами, используемые в встраиваемых системах и IoT; программируемые пользователем вентильные матрицы (FPGA), представляющие собой программируемые процессоры, позволяющие пользователю конфигурировать их архитектуру для выполнения специализированных задач; процессоры нейронных сетей (NPU), представляющие собой специализированные процессоры, оптимизированные для выполнения задач машинного обучения и искусственного интеллекта; процессоры машинного зрения (VPU), представляющие собой специализированные микропроцессоры являющиеся разновидностью ИИ-ускорителей, предназначенных для аппаратного ускорения работы алгоритмов машинного зрения.

[0093] Процессор 200.3 может изготавливаться по любой известной из уровня техники технологии, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология кремний-германий (SiGe), технология на основе нитрида галлия (GaN), технология на основе графеновых транзисторов, технология FinFET, технология GAAFET и т.д. Процессор 200.3 может быть многоядерным и поддерживать параллельную обработку данных, что может повышать эффективность работы BS 200.

[0094] Считываемый носитель 200.4 представляет собой запоминающее устройство, на котором хранятся исполняемые инструкции для процессора 200.3. Эти инструкции включают инструкции для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, а также любые другие инструкции для управления передачей данных, обработки сигналов, управления ресурсами сети и других функций. Считываемый носитель 200.4 в составе BS 200 может представлять собой один или более из следующих носителей, но без ограничения упоминаемыми далее видами носителей: постоянная память (ROM), в том числе, но без ограничения, Mask ROM, PROM, EPROM, EEPROM; оперативная память (RAM), в том числе, но без ограничения, DRAM, SDRAM, DDR SDRAM, MRAM, SRAM, PRAM, RRAM, FRAM, Nano-RAM, CBRAM, nvSRAM; флеш-память, в том числе, но без ограничения, NAND флеш-память, NOR флеш-память, USB флеш-память; твердотельные накопители (SSD), в том числе, но без ограничения, SATA SSD, NVMe SSD; оптические диски, в том числе, но без ограничения, CD-ROM, DVD, Blu-ray; магнитные накопители, в том числе, но без ограничения, HDD, магнитные ленты; карты памяти, в том числе, но без ограничения, SD-карты, microSD.

[0095] Считываемый носитель 200.4 может изготавливаться по любой известной из уровня техники технологии, например, но без ограничения упомянутыми технологиями, КМОП-технология, технология кремний на изоляторе (КНИ), технология FinFET, технология 3D NAND и т.д.

[0096] Должно быть понятно, что на Фиг. 8 показаны не все компоненты базовой станции 200. В частности, помимо показанных компонентов базовая станция 200 может содержать другие программные и/или аппаратные компоненты, например, но без ограничения упомянутым, блок питания; планировщик частотно-временных ресурсов, реализуемый программно, аппаратно, или программно-аппаратно и входящий в состав базовой станции 200 или находящийся за пределами базовой станции 200, но на связи с ней; система охлаждения; интерфейсы ввода-вывода; коммутаторы и межсоединения; модулятор/демодулятор; мультиплексор/демультиплексор; фильтры; схемы управления мощностью; операционную систему (ОС) и иное программное обеспечение. Базовая станция 200 может именоваться иначе, например, как точка приема-передачи (TRP).

[0097] В третьем аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения. Считываемый носитель может соответствовать описанному выше считываемому носителю 200.4, поэтому его повторное описание здесь опущено. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 200.3 и иным оборудованием базовой станции 200 и инструкции могут исполняться для выполнения способа связи по первому аспекту настоящего изобретения или по любому развитию первого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[0098] В пятом аспекте настоящего изобретения предусмотрено схематично показанное на Фиг. 9 пользовательское оборудование 400, содержащее функционально связанные приемопередающий блок 400.1, антенну 400.2, процессор 400.3, и считываемый носитель 400.4, хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения.

[0099] Пользовательское оборудование 400 может представлять собой электронное устройство пользователя, которое подключается к телекоммуникационным сетям для обеспечения доступа к различным услугам и функциям. Таким образом, пользовательским оборудованием 400 может быть, но без ограничения упомянутым: смартфон, планшет, умные часы, умные очки, фитнес-трекер, гарнитура дополненной реальности (AR) и/или виртуальной реальности (VR), ноутбук, настольный компьютер, мини-ПК, умный телевизор, устройство потокового мультимедиа, медицинское устройство, устройство для обработки платежей, устанавливаемое на транспортное средство оборудование, в том числе развлекательная система, устройство интернета вещей (IoT), умный датчик, устройство мониторинга и т.д. Пользовательское оборудование 400 может именоваться иначе, например как пользовательский терминал, терминал, устройство пользователя, мобильное устройство и т.д.

[0100] Описание возможных реализаций содержащихся в BS 200 приемопередающего блока 200.1, антенны 200.2, процессора 200.3, и считываемого носителя 200.4 по сути применимы с очевидными изменениями, соответственно, в качестве описаний возможных реализаций содержащихся в UE 400 приемопередающего блока 400.1, антенны 400.2, процессора 400.3, и считываемого носителя 400.4 в UE 400. Поэтому такие описания здесь повторно не приводятся.

[0101] В шестом аспекте настоящего изобретения предусмотрен считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения. Описание возможных реализаций считываемого носителя 200.4 по сути применимо с очевидными изменениями в качестве описания считываемого носителя согласно шестому аспекту настоящего изобретения. Поэтому его повторное описание здесь не приводится. Инструкции могут быть составлены на любом языке и быть представлены в любой форме при условии, что такие язык и форма инструкций могут восприниматься процессором 400.3 и иными компонентами пользовательского оборудования 400 и инструкции могут исполняться для выполнения способа связи по четвертому аспекту настоящего изобретения или по любому развитию четвертого аспекта настоящего изобретения, или для реализации любой другой, необходимой функциональности.

[0102] Фиг. 10 иллюстрирует схематичное представление системы 500 связи согласно седьмому аспекту настоящего изобретения. Система 500 связи содержит одну BS 200, которая установлена с возможностью обслуживания пользовательских оборудований 400 в трех развернутых сотах 1, 2, 3. BS может соответствовать BS 200, которая подробно описана выше со ссылкой на Фиг. 8, а каждое пользовательское оборудование может соответствовать UE 400, которое подробно описано выше со ссылкой на Фиг. 9, поэтому подробное описание BS 200 и UE 400 здесь снова не приводится. В системе 500 связи может одновременно поддерживаться несколько действующих технологий радиодоступа (RAT) из, например, 4G LTE, 5G NR, 6G.

[0103] Конкретные детали, показанные на Фиг. 10, не следует рассматривать в качестве ограничений настоящей технологии, поскольку система 500 может иметь другую архитектуру и характеризоваться/иллюстрироваться иначе, например, каждой соте из соты 1, соты 2, соты 3 может соответствовать своя собственная BS 200, количество UE 400 в сотах может отличаться от показанного, соты 1, 2, 3 могут представлять собой одну бóльшую соту, форма и пространство, охватываемое сотами может отличаться от показанных и т.д. Число сот может быть больше или меньше 3.

[0104] Промышленная применимость

[0105] Данное изобретение может применяться в согласующихся со спецификациями 3GPP сетях связи с BS и UE, в которых поддерживается xMIMO вплоть до 256 цифровых портов/4096 антенных элементов. Предлагаемым диапазоном частот для использования раскрытого изобретения является верхняя часть диапазона средних частот (7-13 ГГц). Технические решения согласно настоящему раскрытию могут реализовываться с аналоговым/цифровым однолучевым/многолучевым формированием диаграммы направленности и режимами дуплекса TDD и/или FDD. Другие применения раскрытой здесь технологии будут понятны обычным специалистам в данной области после ознакомления с данным подробным описанием настоящей заявки.

[0106] По меньшей мере один из аспектов раскрытого технического решения может быть реализован посредством модели AI (ИИ). Функция, связанная с ИИ, может выполняться посредством постоянной памяти, оперативной памяти и процессора(ов) (CPU, GPU, NPU). Процессор(ы) управляет обработкой входных данных в соответствии с предопределенным правилом работы или моделью искусственного интеллекта (ИИ), хранящейся в постоянной памяти и оперативной памяти. Предопределенное правило работы или модель искусственного интеллекта обеспечивается посредством обучения. Здесь “обеспечение посредством обучения” означает, что путем применения алгоритма обучения к набору обучающих данных создается предопределенное правило работы или модель ИИ с желаемой характеристикой. Обучение может быть выполнено в самом устройстве, в котором используется модель ИИ согласно варианту осуществления (т.е. онлайн), и/или может быть реализовано через отдельный сервер/систему (т.е. офлайн).

[0107] Модель ИИ может представлять собой алгоритм на основе деревьев решений или состоять из множества слоев нейронной сети. Каждый слой имеет множество весовых значений и выполняет операцию слоя посредством вычисления, основанного на результате вычисления в предыдущем слое и применении множества весовых коэффициентов и значений других параметров. Примеры алгоритмов на основе деревьев решений включают в себя случайный лес, ансамбли деревьев и т.д., а примеры нейронных сетей включают, помимо прочего, сверточную нейронную сеть (CNN), глубокую нейронную сеть (DNN), рекуррентную нейронную сеть (RNN), ограниченную машину Больцмана (RBM), сеть глубокого доверия (DBN), двунаправленную сеть, рекуррентную глубокую нейронную сеть (BRDNN), генеративно-состязательную сеть (GAN), сети на основе архитектуры трансформер, глубокую Q-сеть, большие языковые модели и так далее. В некоторых из перечисленных выше архитектур может дополнительно применяться механизм самовнимания.

[0108] Алгоритм обучения представляет собой способ обучения предварительно определенного целевого устройства или целевой функции на основе соответствующего множества обучающих данных, который вызывает, обеспечивает возможность, управляет или обеспечивает выходные данные целевого устройства или целевой функции. Примеры алгоритмов обучения включают, но без ограничения, обучение с учителем, обучение без учителя, обучение с частичным привлечением учителя или обучение с подкреплением и так далее.

[0109] В неограничивающем примере может быть обучена ИИ модель, которая применяется на этапе S205, описанном выше со ссылкой Фиг. 1, для определения значения одного или более из FDCP, SDCP, TDCP по частотным, временным и/или пространственным характеристикам принимаемых опорных сигналов (например однопортового TRS, однопортового CSI-RS, многопортового CSI-RS и т.п.). При обучении такой модели ИИ в качестве обучающих данных можно использовать различные комбинации частотных, временных и/или пространственных характеристик принимаемых опорных сигналов (например однопортового TRS, однопортового CSI-RS, многопортового CSI-RS и т.п.) в паре с соответствующими эталонными значениями одного или более из FDCP, SDCP, TDCP. Эталонные значения одного или более из FDCP, SDCP, TDCP могут предопределяться оператором сети или производителем оборудования, или определяться согласно приведенным выше мат. выражениям. Затем такая обученная ИИ модель может загружаться на UE 400 и применяться для реализации этапа S205.

[0110] В другом неограничивающем примере ИИ модель определения конфигурационных параметров можно обучить в целом аналогичным образом (но со своими обучающими данными, например парами одного или более из значений FDCP, SDCP, TDCP и/или иных значений, которые могут содержаться в CSI отчете, и соответствующими значениями одного или более эталонных конфигурационных параметров) и загрузить ее (в форме полученных в ходе обучения весов ИИ модели и исполняемых инструкций) в память BS 200 для ее применения вместо описанного выше порогового метода при реализации этапа S110, описанного выше со ссылкой Фиг. 1.

[0111] Специалисту в данной области техники может быть понятно, что различные иллюстративные логические блоки (функциональные блоки или модули) и этапы (операции), используемые в вариантах осуществления раскрытого технического решения, могут быть реализованы электронными аппаратными средствами, компьютерным программным обеспечением или их комбинацией. Реализуются ли функции с помощью аппаратного или программного обеспечения, зависит от конкретных приложений и требований к конструкции всей системы. Специалист в данной области техники может использовать различные способы реализации описанных функций для каждого конкретного применения, но не следует считать, что такая реализация будет выходить за рамки вариантов осуществления, раскрытых в данной заявке.

[0112] Также следует отметить, что порядок этапов любого раскрытого способа не является строгим, т.к. некоторые один или несколько этапов могут быть переставлены в фактическом порядке выполнения и/или объединены с другим одним или несколькими этапами, и/или разбиты на большее число подэтапов.

[0113] Кроме того, настоящее изобретение не следует ограничивать приведенной выше формой записи любого мат. выражения 1-6, поскольку любое мат. выражение 1-6 может быть записано в иной форме (например, но без ограничения упомянутым, с другими переменными), но вычисление соответствующих значений по таким измененным формам записи мат. выражений 1-6 будет обеспечивать те же самые значения параметров, что и в настоящем изобретении. Таким образом, предполагается, что на основе данного подробного раскрытия обычный специалист в данной области техники поймет всю концепцию и суть настоящего изобретения, заявленного в форме изобретения, и эту концепцию и суть настоящего изобретения не следует сводить к форме записи приведенных выше мат. выражений. В каком-то смысле существуют или могут быть составлены обычным специалистом в данной области техники на основании данного раскрытия иные (эквивалентные) формы записи приведенных выше мат. выражений. Предполагается, что формула настоящего изобретения охватывает все такие возможные эквивалентные формы записи мат. выражений и эквиваленты любых других признаков, которыми настоящее изобретение описано в настоящей заявке.

[0114] Во всех материалах настоящей заявки ссылка на элемент в единственном числе не исключает наличия множества таких элементов в фактической реализации изобретения, и, наоборот, ссылка на элемент во множественном числе не исключает наличия только одного такого элемента при фактическом осуществлении изобретения. Любое указанное выше конкретное значение или диапазон значений не следует интерпретировать в ограничительном смысле, вместо этого следует рассматривать такое конкретное значение или такой диапазон значений как представляющие середину определенного бóльшего диапазона, вплоть до, приблизительно, 50% или более % в обе стороны от конкретно указанного значения или от границ конкретно указанного диапазона.

[0115] Хотя данное раскрытие показано и описано со ссылкой на его конкретные варианты осуществления и примеры, специалисты в данной области техники поймут, что различные изменения по форме и содержанию могут вноситься без отступления от сущности и объема данного раскрытия, определяемого прилагаемой формулой изобретения и ее эквивалентами. Другими словами, приведенное выше подробное описание основано на конкретных примерах и возможных реализациях настоящего изобретения, но его не следует интерпретировать так, что осуществимы только явно раскрытые реализации. Предполагается, что любое изменение или замена, которые могут быть осуществлены в данном раскрытии обычным специалистом без внесения в технологию творческого и/или технического вклада, должны подпадать под объем охраны (с учетом эквивалентов), обеспечиваемый приводимой далее формулой настоящего изобретения.

Изобретение относится к области связи и, более конкретно, к расширенному сообщению канальных свойств для систем связи, в которых применяется технология массивного MIMO или крайне массивного MIMO (X-MIMO). Техническим результатом является повышение производительности системы связи в сравнении с производительностью системы связи, в которой выбор конфигурационных параметров системы связи основан исключительно на метрике корреляционных свойств канала во временной области. Упомянутый технический результат достигается тем, что в реализуемом BS (базовой станцией) способе управления связью с UE (пользовательским оборудованием), при котором учитываются частотные и/или пространственные корреляционные свойства канала связи между BS и UE, передают один или более опорных сигналов, представляющих собой опорный сигнал информации о состоянии канала (CSI-RS), принимают от UE в CSI отчете по меньшей мере одно значение свойства канала связи в пространственной области (SDCP) и/или по меньшей мере одно значение свойства канала связи в частотной области (FDCP), причем значение SDCP представляет собой пространственную корреляцию канала, соответствующую по меньшей мере некоторым антенным портам CSI-RS, а значение FDCP представляет собой частотную корреляцию канала, соответствующую по меньшей мере некоторым поднесущим антенного порта CSI-RS; определяют одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE по меньшей мере одного значения SDCP и/или по меньшей мере одного значения FDCP; и передают на UE по меньшей мере одно значение из определенного одного или более значений, соответственно, одного или более конфигурационных параметров. 7 н. и 21 з.п. ф-лы, 10 ил.

1. Реализуемый базовой станцией (BS) способ управления связью с пользовательским оборудованием (UE), учитывающего свойства канала связи между BS и UE, содержащий этапы, на которых:

передают (S100) один или более опорных сигналов, причем опорным сигналом является опорный сигнал информации о состоянии канала (CSI-RS);

принимают (S105) от UE в отчете с информацией о состоянии канала (CSI отчете) по меньшей мере одно значение свойства канала связи в пространственной области (SDCP) и/или по меньшей мере одно значение свойства канала связи в частотной области (FDCP), причем значение SDCP представляет собой пространственную корреляцию канала, соответствующую по меньшей мере некоторым антенным портам CSI-RS, а значение FDCP представляет собой частотную корреляцию канала, соответствующую по меньшей мере некоторым поднесущим антенного порта CSI-RS;

определяют (S110) одно или более значений одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI на основе принятого от UE по меньшей мере одного значения SDCP и/или по меньшей мере одного значения FDCP; и

передают (S115) на UE по меньшей мере одно значение из определенного одного или более значений, соответственно, одного или более конфигурационных параметров.

2. Способ по п. 1, дополнительно содержащий этап, на котором применяют по меньшей мере одно значение из упомянутого одного или более значений одного или более конфигурационных параметров передачи сигналов для конфигурирования нисходящей линии связи.

3. Способ по п. 1, в котором упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, переносят CSI-RS или опорный сигнал слежения (TRS), и

упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, располагаются в одном или более физических ресурсных блоках (PRB).

4. Способ по любому из пп. 1-3, дополнительно содержащий этапы, на которых:

принимают по меньшей мере одно значение свойства канала связи во временной области (TDCP), причем значение TDCP представляет собой временную корреляцию канала, соответствующую символам мультиплексирования с ортогональным частотным разделением каналов (OFDM-символам) в одном или нескольких слотах мультиплексирования с ортогональным частотным разделением каналов (OFDM-слотах),

причем определение одного или более значений упомянутого одного или более конфигурационных параметров выполняют дополнительно на основе упомянутого по меньшей мере одного значения TDCP.

5. Способ по любому из пп. 1-4, в котором одно или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из числа SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, конфигурируют заранее или сигнализируют на UE, используя протокол управления радиоресурсами (RRC), информацию управления нисходящей линии связи (DCI) или уровень управления доступом к среде (MAC).

6. Способ по любому из пп. 1-5, в котором одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP квантовано по амплитуде и/или квантовано по фазе,

при этом способ дополнительно содержит этап, на котором заранее конфигурируют или, используя протокол RRC, DCI или уровень MAC, сигнализируют на UE:

- что вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP следует выполнять с квантованием по амплитуде, или

- что вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP следует выполнять с квантованием по амплитуде и фазе.

7. Способ по любому из пп. 1-6, в котором разнесение упомянутых по меньшей мере некоторых антенных портов CSI-RS по первой размерности и/или по второй размерности для вычисления соответствующих значений пространственной корреляции канала заранее конфигурируют или, используя протокол RRC или уровень MAC, сигнализируют на UE.

8. Способ по любому из пп. 1-7, в котором разнесение упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB заранее конфигурируют или, используя протокол RRC или уровень MAC, сигнализируют на UE.

9. Способ по п. 6, в котором фаза коэффициента корреляции равномерно квантуется с использованием созвездия фазовой манипуляции (PSK), и амплитуда коэффициента корреляции равномерно квантуется в области логарифмического масштаба.

10. Способ по любому из пп. 1-9, в котором

одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки, и/или

одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

11. Способ по любому из пп. 1-10, дополнительно содержащий один или более этапов, на которых:

амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки,

фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки,

амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP принимают (S105) от UE во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

12. Способ по любому из пп. 1-11,

в котором конфигурационным параметром передачи сигнала является конфигурационный параметр, определяющий:

- конфигурацию передачи восходящей линии связи (UL),

- конфигурацию передачи нисходящей линии связи (DL),

- то, выполняется ли DL-передача в режиме однопользовательского MIMO (SU-MIMO) или в режиме многопользовательского MIMO (MU-MIMO),

- тип применяемой кодовой книги,

- один или более применяемых к DL-передаче параметров кодовой книги,

- периодичность передач базовой станцией опорных сигналов, или

- периодичность сообщения на базовую станцию CSI; и

в котором конфигурационным параметром вычисления CSI является конфигурационный параметр, определяющий:

- то, следует ли получать CSI с помощью кодовой книги, либо на основе принципа взаимности каналов восходящей и нисходящей линии связи, согласно которому оценку канала выполняют базовой станцией на основе опорных сигналов зондирования (SRS),

- то, следует ли пользовательскому оборудованию оценивать и сообщать одну или более компонент информации о состоянии канала соответственно одним или более значением для всего диапазона частот (wideband-оценка/сообщение) CSI или для каждого из поддиапазонов (subband-оценка/сообщение), или

- размера поддиапазона для subband-оценки/сообщения.

13. Базовая станция (200), содержащая функционально связанные приемопередающий блок (200.1), антенную решетку (200.2), процессор (200.3) и считываемый носитель (200.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают базовую станцию к выполнению способа по любому из пп. 1-12.

14. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по любому из пп. 1-12.

15. Реализуемый пользовательским оборудованием (UE) способ учитывающей свойства канала связи с базовой станцией (BS), содержащий этапы, на которых:

принимают (S200) один или более опорных сигналов, причем опорным сигналом является опорный сигнал информации о состоянии канала (CSI-RS);

вычисляют (S205) по меньшей мере одно значение свойства канала связи в пространственной области (SDCP) и/или по меньшей мере одно значение свойства канала связи в частотной области (FDCP), причем значение SDCP представляет собой пространственную корреляцию канала, соответствующую по меньшей мере некоторым антенным портам CSI-RS, а значение FDCP представляет собой частотную корреляцию канала, соответствующую по меньшей мере некоторым поднесущим антенного порта CSI-RS;

передают (S210) на BS в CSI отчете вычисленное по меньшей мере одно значение SDCP и/или по меньшей мере одно значение FDCP; и

принимают (S215) от BS по меньшей мере одно значение из одного или более значений, соответственно, одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI.

16. Способ по п. 15, дополнительно содержащий этап, на котором:

принимают от BS передачу по нисходящей линии связи, которая сконфигурирована на основе одного или более значений, соответственно, одного или более конфигурационных параметров передачи сигналов, определенных на основе упомянутого по меньшей мере одного значения SDCP и/или упомянутого по меньшей мере одного значения FDCP.

17. Способ по п. 15, в котором упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, переносят CSI-RS или опорный сигнал слежения (TRS), и

упомянутые по меньшей мере некоторые поднесущие антенного порта CSI-RS, соответствующие частотной корреляции канала, располагаются в одном или более физических ресурсных блоках (PRB).

18. Способ по любому из пп. 15-17, дополнительно содержащий этапы, на которых:

вычисляют по меньшей мере одно значение свойства канала связи во временной области (TDCP), причем значение TDCP представляет собой временную корреляцию канала, соответствующую символам мультиплексирования с ортогональным частотным разделением каналов (OFDM-символам) в одном или нескольких OFDM-слотах,

передают на BS упомянутое по меньшей мере одно значение TDCP для обеспечения возможности на BS определения одного или более значений, соответственно, упомянутого одного или более конфигурационных параметров из конфигурационных параметров передачи сигналов и конфигурационных параметров вычисления CSI дополнительно на основе упомянутого по меньшей мере одного значения TDCP.

19. Способ по любому из пп. 15-18, в котором одно или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, конфигурируют заранее или

сигнализацию одного или более из числа, периодичности передачи и типа упомянутого одного или более CSI-RS, и того, значения какого(каких) свойства(свойств) канала из SDCP, FDCP, TDCP подлежат вычислению на UE и сообщению на BS в CSI отчете, принимают на UE, используя протокол управления радиоресурсами (RRC), информацию управления нисходящей линии связи (DCI) или уровень управления доступом к среде (MAC).

20. Способ по любому из пп. 15-19, дополнительно содержащий этап, на котором:

одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP квантуют по амплитуде и/или квантуют по фазе перед передачей (S210) на BS,

при этом то, следует ли выполнять вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP с квантованием по амплитуде или с квантованием по амплитуде и фазе конфигурируется заранее, или способ дополнительно содержит этап, на котором:

сигнализацию того, следует ли выполнять вычисление одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP с квантованием по амплитуде или с квантованием по амплитуде и фазе, принимают на UE, используя протокол RRC, уровень MAC, или DCI.

21. Способ по любому из пп. 15-20, в котором разнесение упомянутых по меньшей мере некоторых антенных портов CSI-RS по первой размерности и/или по второй размерности для вычисления соответствующих значений пространственной корреляции канала конфигурируют заранее или способ дополнительно содержит этап, на котором:

сигнализацию разнесения упомянутых по меньшей мере некоторых антенных портов CSI-RS принимают на UE, используя протокол RRC, уровень MAC, или DCI.

22. Способ по любому из пп. 15-21, в котором разнесение упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB конфигурируют заранее или способ дополнительно содержит этап, на котором:

сигнализацию разнесения упомянутых по меньшей мере некоторых поднесущих антенного порта CSI-RS, соответствующих частотной корреляции канала, в одном PRB или в нескольких PRB принимают на UE, используя протокол RRC, уровень MAC, или DCI.

23. Способ по п. 20, в котором фазу коэффициента корреляции равномерно квантуют с использованием созвездия фазовой манипуляции (PSK), и амплитуду коэффициента корреляции равномерно квантуют в области логарифмического масштаба.

24. Способ по любому из пп. 15-23, в котором

одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки, и/или

одно или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

25. Способ по любому из пп. 15-24, дополнительно содержащий один или более этапов, на которых:

амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS в первой части CSI отчета, имеющей фиксированный размер полезной нагрузки,

амплитуду одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки,

фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки,

амплитуду и фазу одного или более из упомянутого по меньшей мере одного значения SDCP, упомянутого по меньшей мере одного значения FDCP, упомянутого по меньшей мере одного значения TDCP передают (S210) на BS во второй части CSI отчета, имеющей переменный размер полезной нагрузки.

26. Пользовательское оборудование (400), содержащее функционально связанные приемопередающий блок (400.1), антенную решетку (400.2), процессор (400.3) и считываемый носитель (400.4), хранящий исполняемые процессором инструкции, которые, при их исполнении процессором, побуждают пользовательское оборудование к выполнению способа по любому из пп. 15-25.

27. Считываемый компьютером носитель, хранящий исполняемые инструкции, которые, при их исполнении устройством, побуждают устройство к выполнению способа по любому из пп. 15-25.

28. Система (500) связи, содержащая по меньшей мере одну базовую станцию (200) по п. 13 и по меньшей мере одно пользовательское оборудование (400) по п. 26, причем упомянутая по меньшей мере одна базовая станция и упомянутое по меньшей мере одно пользовательское оборудование осуществляют связь друг с другом.
