Способ вспомогательной конфигурации и устройство вспомогательной конфигурации Российский патент 2025 года по МПК H04W52/02

ОБЛАСТЬ ТЕХНИКИ

[0001] Раскрытие настоящего изобретения относится к области техники беспроводной связи, а более конкретно, - к способу вспомогательной конфигурации и к устройству вспомогательной конфигурации.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] На современном уровне техники для поддержки прямой связи между терминалом (User Equipment, UE) и другим UE вводится способ связи с использованием прямой линии связи (sidelink, SL). Согласно соответствию между передающим UE и приемным UE, поддерживаются три режима передачи по прямой линии связи, то есть одноадресный, многоадресный и широковещательный.

[0003] В процессе широковещательной связи и групповой связи, если приемное UE не передает информацию по широковещательному адресу или по групповому адресу передающего UE, а только принимает информацию, приемное UE может не передать адрес предающего UE в сетевое устройство путем переноса адреса предающего UE в информации запроса ресурсов передачи прямой линии связи. Таким образом, сетевое устройство не будет осведомлено, какой вид конфигурации прерывистого приема (DRX, Discontinuous Reception) прямой линии связи используется приемным UE для приема информации, в результате чего не может быть выполнен процесс синхронизации между DRX прямой линии связи и Uu DRX, что затрудняет экономию электропотребления приемного UE.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] В соответствии с первым аспектом вариантов раскрытия настоящего изобретения предлагается способ вспомогательной конфигурации, выполняемый терминалом. Способ включает: передачу в сетевое устройство информации DRX прямой линии связи, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0005] Опционально назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: адрес широковещательной передачи, адрес групповой передачи и/или адрес одноадресной передачи.

[0006] Опционально назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

[0007] терминал принимает информацию, переданную назначенным адресом прямой линии связи;

[0008] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство;

[0009] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи; или

[0010] терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[0011] Опционально терминал определяет, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, в соответствии по меньшей мере с одним из следующего:

[0012] переносит ли терминал назначенный адрес прямой линии связи в сообщении терминала прямой линии связи, передаваемом в сетевое устройство; или

[0013] переносит ли терминал адрес прямой линии связи в запросе ресурса передачи по прямой линии связи, передаваемом в сетевое устройство.

[0014] Опционально информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

[0015] информация о характеристиках качества обслуживания (QoS; Quality of Service) услуги передачи для назначенного адреса прямой линии связи;

[0016] информация конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи;

[0017] первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

[0018] вторая информация индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и соответствует стандарту R16.

[0019] Опционально информация о характеристиках QoS содержит:

[0020] информацию о требованиях QoS и/или

[0021] номер индекса в списке идентификаторов РС5 QoS (PQI, РС5 QoS Identifier), при этом номер индекса соответствует информации о требованиях QoS.

[0022] Опционально назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[0023] Опционально информация DRX прямой линии связи для назначенного режима передачи определяется в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[0024] Опционально информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[0025] В соответствии со вторым аспектом варианта раскрытия настоящего изобретения предлагается способ вспомогательной конфигурации, выполняемый сетевым устройством. Способ включает: прием информации DRX прямой линии связи, переданной терминалом, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0026] Опционально способ также включает:

[0027] выполнение обработки конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи.

[0028] Опционально назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: широковещательный адрес, адрес групповой передачи и/или адрес одноадресной передачи.

[0029] Опционально назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

[0030] терминал принимает информацию, переданную назначенным адресом прямой линии связи;

[0031] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство;

[0032] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи; или

[0033] терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[0034] Опционально терминал определяет, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, в соответствии по меньшей мере с одним из следующего:

[0035] переносит ли терминал назначенный адрес прямой линии связи в сообщении терминала прямой линии связи, передаваемом в сетевое устройство; или

[0036] переносит ли терминал адрес прямой линии связи в запросе ресурса передачи по прямой линии связи, передаваемом в сетевое устройство.

[0037] Опционально информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

[0038] информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи;

[0039] информация конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи;

[0040] первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

[0041] вторая информация индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и соответствует стандарту R16.

[0042] Опционально информация о характеристиках QoS содержит:

[0043] информацию о требованиях QoS и/или

[0044] номер индекса в списке PQI, при этом номер индекса соответствует информации о требованиях QoS.

[0045] Опционально назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[0046] Опционально информация DRX прямой линии связи для назначенного режима передачи определяется в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[0047] Опционально информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи

[0048] В соответствии с третьим аспектом варианта раскрытия настоящего изобретения предлагается устройство вспомогательной конфигурации, применимое в терминале. Устройство содержит: блок приемопередатчика, сконфигурированный для передачи информации DRX прямой линии связи в сетевое устройство, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0049] В соответствии с четвертым аспектом варианта раскрытия настоящего изобретения предлагается устройство вспомогательной конфигурации, применимое в сетевом устройстве. Устройство содержит: блок приемопередатчика, сконфигурированный для приема информации DRX прямой линии связи, переданной терминалом, при этом информация DRX прямой линии связи представляет собой информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0050] В соответствии с пятым аспектом вариантов раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит: приемопередатчик, память и процессор, соединенный с приемопередатчиком и памятью, соответственно. Процессор сконфигурирован для управления передачей и приемом радиосигналов приемопередатчика путем выполнения компьютерных инструкций, хранимых в памяти и способных реализовать способ вспомогательной конфигурации, представленный согласно первому аспекту раскрытия настоящего изобретения.

[0051] В соответствии с шестым аспектом вариантов раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит: приемопередатчик, память и процессор, соединенный с приемопередатчиком и памятью, соответственно. Процессор сконфигурирован для управления передачей и приемом радиосигналов приемопередатчика путем выполнения компьютерных инструкций, хранимых в памяти и способных реализовать способ вспомогательной конфигурации, представленный согласно второму аспекту раскрытия настоящего изобретения.

[0052] В соответствии с седьмым аспектом вариантов раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит: процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи их в процессор. Процессор сконфигурирован для запуска кодовых инструкций с целью выполнения способа, описанного в вариантах осуществления, соответствующих первому аспекту раскрытия настоящего изобретения.

[0053] В соответствии с восьмым аспектом вариантов раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит: процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи их в процессор. Процессор сконфигурирован для запуска кодовых инструкций с целью выполнения способа, описанного в вариантах осуществления, соответствующих второму аспекту раскрытия настоящего изобретения.

[0054] В соответствии с девятым аспектом вариантов раскрытия настоящего изобретения предлагается машиночитаемый носитель, на котором хранятся исполняемые компьютером инструкции. При выполнении исполняемых компьютером инструкций процессором реализуется способ вспомогательной конфигурации, описанный в вариантах осуществления, соответствующих первому аспекту раскрытия настоящего изобретения.

[0055] В соответствии с десятым аспектом вариантов раскрытия настоящего изобретения предлагается машиночитаемый носитель, на котором хранятся исполняемые компьютером инструкции. При выполнении исполняемых компьютером инструкций процессором реализуется способ вспомогательной конфигурации, описанный в вариантах осуществления, соответствующих второму аспекту раскрытия настоящего изобретения.

[0056] В соответствии с одиннадцатым аспектом вариантов раскрытия настоящего изобретения предлагается компьютерное программное изделие, содержащее компьютерную программу. При выполнении компьютерной программы процессором реализуется способ вспомогательной конфигурации, описанный в вариантах осуществления, соответствующих первому аспекту раскрытия настоящего изобретения.

[0057] В соответствии с двенадцатым аспектом вариантов раскрытия настоящего изобретения предлагается компьютерное программное изделие, содержащее компьютерную программу. При выполнении компьютерной программы процессором реализуется способ вспомогательной конфигурации, описанный в вариантах осуществления, соответствующих второму аспекту раскрытия настоящего изобретения.

[0058] В соответствии со способом вспомогательной конфигурации и устройством вспомогательной конфигурации, представленными в рамках вариантов раскрытия настоящего изобретения, терминал передает в сетевое устройство информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[0059] Дополнительные аспекты и преимущества вариантов раскрытия настоящего изобретения частично изложены в последующем описании, частично эти аспекты станут очевидны из описания, или они могут быть изучены на практике в процессе реализации вариантов раскрытия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0060] Эти и другие аспекты и преимущества вариантов раскрытия настоящего изобретения станут более понятными из представленного ниже описания, в котором приводятся ссылки на прилагаемые чертежи, на которых:

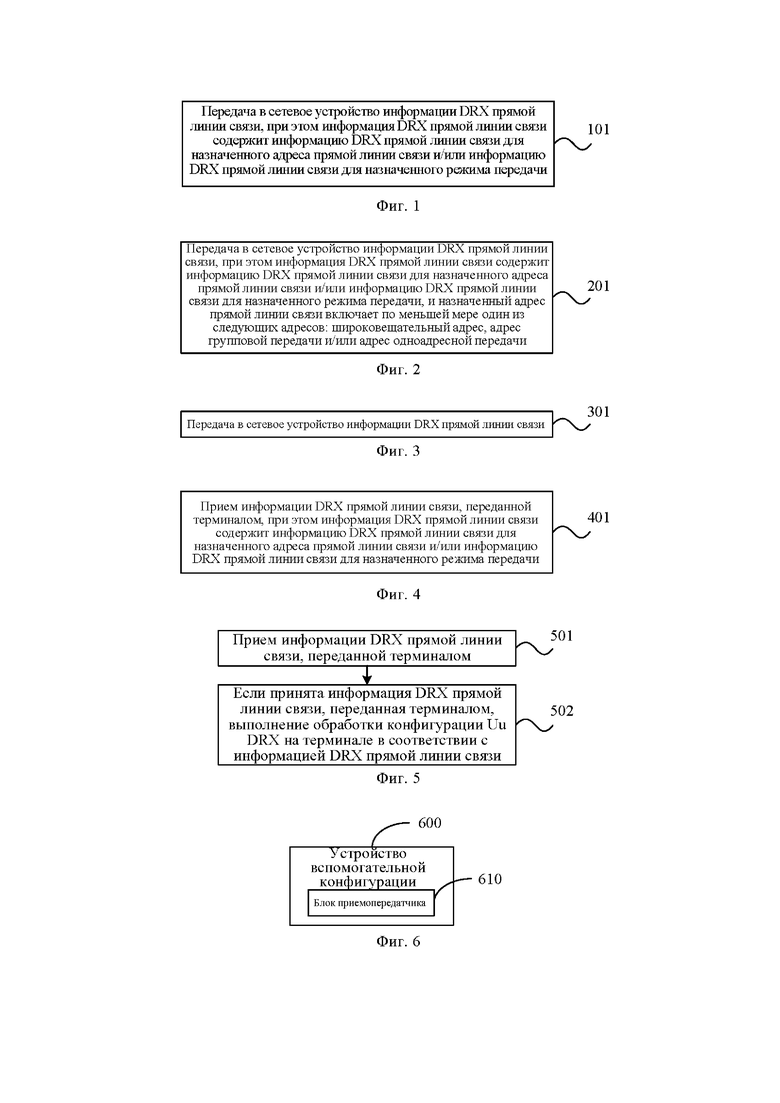

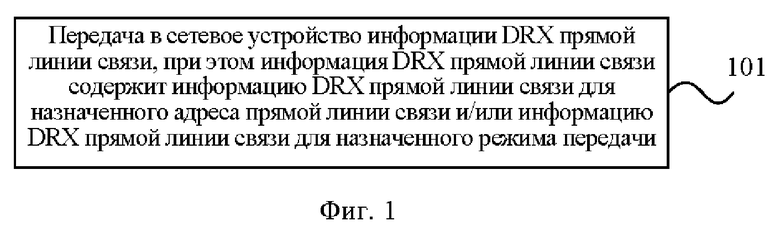

[0061] На фиг.1 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения.

[0062] На фиг.2 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения.

[0063] На фиг.3 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения.

[0064] На фиг.4 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения.

[0065] На фиг.5 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения.

[0066] На фиг.6 показана блок-схема устройства вспомогательной конфигурации, представленного посредством варианта раскрытия настоящего изобретения.

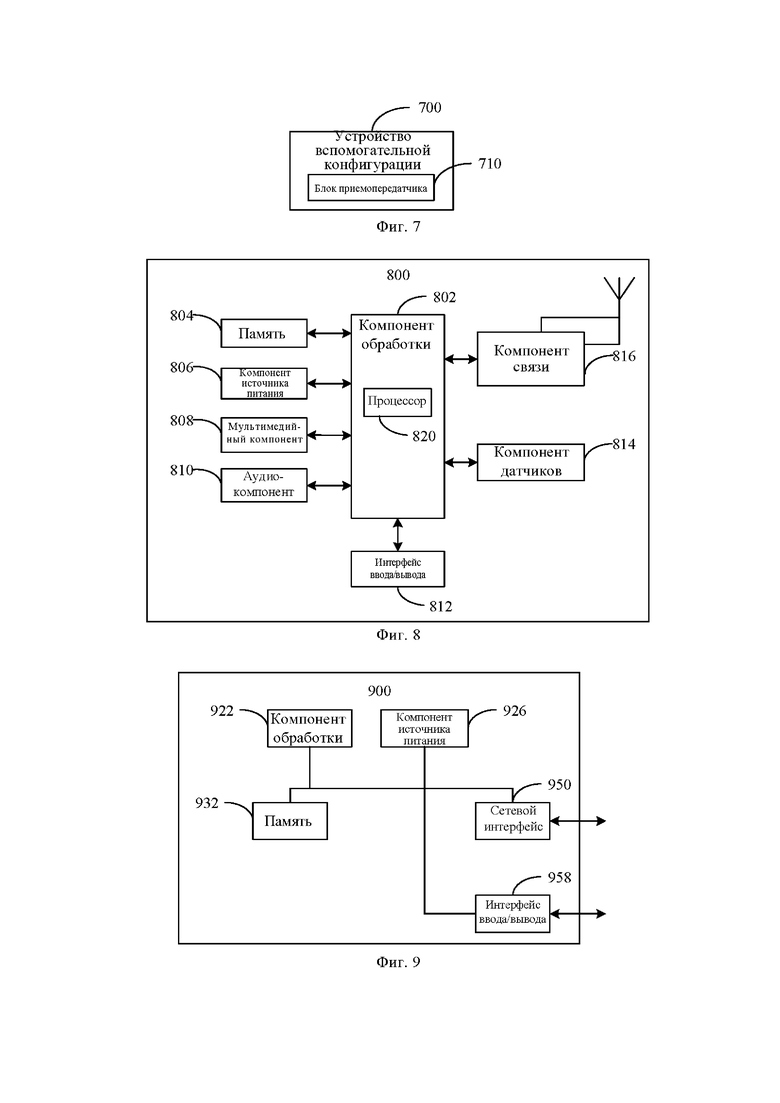

[0067] На фиг.7 показана блок-схема устройства вспомогательной конфигурации, представленного посредством варианта раскрытия настоящего изобретения.

[0068] На фиг.8 показана блок-схема терминала, представленного посредством варианта раскрытия настоящего изобретения.

[0069] На фиг.9 показана блок-схема сетевого устройства, представленного посредством варианта раскрытия настоящего изобретения

ПОДРОБНОЕ ОПИСАНИЕ

[0070] Далее более подробно описываются некоторые варианты раскрытия настоящего изобретения, примеры которых иллюстрируются посредством прилагаемых чертежей. Последующее описание приводится со ссылками на прилагаемые чертежи, на которых одинаковые номера обозначают одинаковые или схожие элементы, если явно не указано иное. Изложенные в последующем описании некоторые варианты осуществления не охватывают всех вариантов реализации, не противоречащих раскрытию настоящего изобретения. Напротив, в этом описании приводятся только примеры реализации устройств и способов, соответствующих аспектам, связанным с вариантами раскрытия настоящего изобретения, сущность которого излагается в прилагаемой формуле изобретения.

[0071] Термины, применяемые в вариантах раскрытия настоящего изобретения, используются только с целью описания конкретных вариантов осуществления и не предназначены для ограничения вариантов раскрытия изобретения. Единственное число, выражаемое терминами "один", "указанный", используемыми в вариантах раскрытия настоящего изобретения и прилагаемой формуле изобретения, также подразумевает формы множественного числа, если из контекста явно не следуют другие значения. Следует также принимать во внимание, что используемый в данном описании термин "и/или" указывает на и включает любую комбинацию или все возможные комбинации одного или более связанных перечисляемых элементов.

[0072] Следует также учитывать, что хотя термины "первый", "второй" и "третий" могут использоваться для описания различной информации в вариантах раскрытия настоящего изобретения, эта информация не должна ограничиваться данными терминами. Эти термины используются только для того, чтобы различать информацию одинакового типа. Например, без нарушения объема раскрытия настоящего изобретения, первая информация может также называться второй информацией, и, подобным образом, вторая информация может также называться первой информацией. В зависимости от контекста слово "если", используемое в этом описании, может интерпретироваться как "когда", "в то время как" или "в случае определения".

[0073] Ниже подробно описываются варианты раскрытия настоящего изобретения, и примеры вариантов осуществления проиллюстрированы на прилагаемых чертежах, на которых одинаковые или схожие числовые ссылки обозначают одинаковые или схожие элементы. Варианты осуществления, описываемые ниже со ссылкой на прилагаемые чертежи, являются примерами и используются для интерпретации раскрытия настоящего изобретения и не должны рассматриваться в качестве ограничений вариантов раскрытия.

[0074] Для поддержки непосредственной связи между передающим UE и приемным UE вводится способ связи по прямой линии. Интерфейс связи между передающим UE и приемным UE представляет собой интерфейс РС-5. Согласно соответствию между передающим UE и приемным UE поддерживаются три режима передачи по прямой линии связи, а именно: одноадресный, многоадресный и широковещательный.

[0075] Если UE поддерживает возможность передачи по прямой линии связи и UE планирует выполнение передачи по прямой линии связи, то UE (который также называется UE прямой линии связи) может сообщить о возможности поддержки SL для UE с помощью сообщения UE, передаваемого по прямой линии связи (сообщения SidelinkUEInformation). То есть, UE, поддерживающий прямую линию связи, в подключенном состоянии может передать в сетевое устройство сообщение SidelinkUEInformation. Сообщение SidelinkUEInformation содержит информацию о запросе ресурса передачи по прямой линии связи. Информация о запросе ресурса передачи по прямой линии связи представлена в виде списка, и каждый элемент списка является характеристикой передачи по прямой линии связи целевого UE при связи с UE, поддерживающим прямую линию связи. Характеристика передачи по прямой линии связи включает идентификатор (ID) прямой линии связи целевого UE, соответствующий режим передачи (включая одноадресный, многоадресный и широковещательный), QoS и целевую частоту передачи. Сообщение SidelinkUEInformation может также содержать список частот приема по прямой линии связи, служащий для указания, на какой частоте целевой UE принимает данные в процессе передачи по прямой линии связи.

[0076] На Uu-интерфейсе для экономии потребления электроэнергии UE сетевое устройство может сконфигурировать режим DRX для UE. С этой целью в стандарте R17 вводится DRX прямой линии связи. Для широковещательной и групповой передачи конфигурация DRX приемного UE определяется в соответствии с типом услуги, и конфигурация DRX прямой линии связи включает таймер и цикл. Для одноадресной передачи конфигурация DRX прямой линии связи приемного UE задается передающим UE или базовой станцией передающего UE. Приемное UE для экономии потребления электроэнергии контролирует физический канал управления прямой линии связи (PSCCH, Physical sidelink Control Channel) только в течение периода активности и находится в режиме ожидания в течение неактивного периода.

[0077] Для усиления эффекта экономии потребления электроэнергии, DRX прямой линии связи UE для групповой, широковещательной и одноадресной связи может синхронизироваться, и DRX прямой линии связи UE может синхронизироваться с DRX Uu. То есть периоды активности совпадают.

[0078] Кроме того, требуется поддерживать связь между UE прямой линии связи, соответствующим стандарту R17, и UE прямой линии связи, соответствующим стандарту R16. Однако UE прямой линии связи, соответствующий стандарту R16, не поддерживает механизм DRX прямой линии связи. Если UE, соответствующий стандарту R17, принимает широковещательные или групповые данные прямой линии связи из UE, соответствующего стандарту R16, то UE, соответствующий стандарту R17, не может использовать механизм DRX прямой линии связи, и ему все время требуется контролировать канал прямой линии связи. Если UE, соответствующий стандарту R17, передает широковещательные или групповые данные прямой линии связи по целевому адресу, который включает UE, соответствующий стандарту R16, то ему не требуется принимать во внимание ограничение периода активности DRX прямой линии связи.

[0079] В режиме широковещательной передачи и передачи по групповым адресам, если приемное UE не передает информацию по широковещательному адресу или адресу групповой передачи передающего UE и только принимает информацию, приемное UE не сообщает адрес передающего UE в сетевое устройство, и, таким образом, сетевое устройство не осведомлено, каким образом используется конфигурация DRX прямой линии связи приемным UE для приема информации, вследствие чего DRX прямой линии связи и Uu DRX не могут быть синхронизированы, что затрудняет введение режима экономии электропотребления приемного UE.

[0080] В свете указанных выше проблем в рамках раскрытия настоящего изобретения предлагается способ вспомогательной конфигурации и устройство вспомогательной конфигурации.

[0081] На фиг.1 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения. Способ вспомогательной конфигурации выполняется терминалом.

[0082] Терминал может представлять собой устройство, обеспечивающее для пользователя возможности передачи речи и/или данных, переносное устройство с функцией беспроводной связи или другое устройство обработки, подключенное к беспроводному модему. В различных системах терминал может называться по-разному. Например, в системе 5G терминал может называться UE. Беспроводный терминал может осуществлять связь с одной или более базовыми сетями (CN, Core Network) через сеть радиодоступа (RAN, Radio Access Network). Беспроводный терминал может представлять собой мобильный терминал, такой как мобильный телефон (или "сотовый" телефон) и компьютер, оснащенный мобильным терминалом. Например, он может представлять собой портативное, карманное, переносное, встроенное в компьютер или установленное на передвижном средстве мобильное устройство, которое обменивается с RAN речью и/или данными.

[0083] Например, терминал может представлять собой телефон для услуг персональной связи (PCS; Personal Communication Service), беспроводный телефон, телефон протокола инициирования сеансов (SIP, Session Initiated Protocol), станцию беспроводного абонентского шлейфа (WLL, Wireless Local Loop), карманный персональный компьютер (PDA; Personal Digital Assistant) и другие устройства. Беспроводный терминал также может называться системой, абонентским блоком, абонентской станцией, мобильной станцией, мобильной удаленной станцией, точкой доступа, удаленным терминалом, пользовательским терминалом, пользовательским агентом или пользовательским устройством, и эти названия не ограничиваются вариантами раскрытия настоящего изобретения.

[0084] Как показано на фиг.1, способ вспомогательной конфигурации включает следующие шаги.

[0085] На шаге 101 в сетевое устройство передается информация DRX прямой линии связи, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0086] Например, согласно вариантам раскрытия настоящего изобретения сетевое устройство может представлять собой базовую станцию. Базовая станция может включать в свой состав множество сот, которые предоставляют услуги для UE. В зависимости от конкретного прикладного сценария каждая сота может содержать множество приемопередающих пунктов (TRP, Transmission Reception Point). Каждый TRP может содержать одну или более антенных панелей или может представлять собой устройство, которое выполняет связь с беспроводным терминалом через один или более секторов по радиоинтерфейсу в RAN, или может называться по-другому. Например, базовая станция, задействованная в вариантах раскрытия настоящего изобретения, может называться базовой приемопередающей станцией (BTS; Base Transceiver Station) в глобальной системе мобильной связи (GSM; Global System for Mobile communications) или в системе множественного доступа с кодовым разделением (CDMA; Code Division Multiple Access), базовой станцией (NodeB) в системе широкополосного множественного доступа с кодовым разделением (WCDMA; Wideband Code Division Multiple Access), усовершенствованным узлом (eNB или e-NodeB; evolutional Node В) в системе долгосрочного развития (LTE; Long Term Evolution), базовой станцией 5G (gNB) в сетевой архитектуре 5G или в системе следующего поколения, опорным усовершенствованным узлом Node В (HeNB; Home evolved Node В), ретрансляционным узлом, фемтосотой или пикосотой и.т.д., что не ограничивается вариантами раскрытия настоящего изобретения.

[0087] Согласно вариантам раскрытия настоящего изобретения терминал (например, приемное UE) может сообщать информацию DRX прямой линии связи в сетевое устройство. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[0088] Согласно вариантам раскрытия настоящего изобретения после приема информации DRX прямой линии связи сетевое устройство может выполнить обработку конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[0089] В соответствии со способом вспомогательной конфигурации и устройством вспомогательной конфигурации, представленным в рамках вариантов раскрытия настоящего изобретения, терминал передает в сетевое устройство информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и в терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление.

[0090] Следует отметить, что возможные реализации, описанные выше, могут быть осуществлены независимо или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[0091] В рамках вариантов раскрытия настоящего изобретения также предлагается другой способ вспомогательной конфигурации. На фиг.2 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения. Этот способ вспомогательной конфигурации выполняется терминалом. Способ вспомогательной конфигурации может быть реализован независимо или совместно с любыми вариантами осуществления или с любыми возможными реализациями вариантов раскрытия настоящего изобретения, или совместно с любыми техническими решениями, известными на современном уровне техники.

[0092] Как показано на фиг.2, способ вспомогательной конфигурации включает следующие шаги.

[0093] На шаге 201 в сетевое устройство передается информация DRX прямой линии связи, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи, и назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: широковещательный адрес, адрес групповой передачи и/или адрес одноадресной передачи.

[0094] Согласно вариантам раскрытия назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[0095] Согласно вариантам раскрытия назначенный адрес прямой линии связи может включать по меньшей мере один из следующих адресов: широковещательный адрес, адрес групповой передачи и/или адрес одноадресной передачи (например, может определяться через ID прямой линии связи терминала).

[0096] Согласно возможной реализации вариантов раскрытия настоящего изобретения назначенный адрес прямой линии связи может удовлетворять по меньшей мере одному из следующих условий.

[0097] Первое условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи.

[0098] Например, терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, с использованием назначенного адреса прямой линии связи.

[0099] Второе условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00100] Например, терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, с использованием назначенного адреса прямой линии связи, но назначенный адрес прямой линии связи не включается в запрос ресурса передачи по прямой линии связи, передаваемый приемным UE в сетевое устройство.

[00101] Третье условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи.

[00102] Например, терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, с использованием назначенного адреса прямой линии связи, и приемное UE принимает информацию, передаваемую назначенным адресом прямой линии связи, с использованием механизма DRX прямой линии связи.

[00103] Четвертое условие состоит в том, что терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00104] Например, терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, с использованием назначенного адреса прямой линии связи, и приемное UE принимает информацию, передаваемую назначенным адресом прямой линии связи, с использованием механизма DRX прямой линии связи. Однако назначенный адрес прямой линии связи не включается в запрос ресурса передачи по прямой линии связи, передаваемый приемным UE в сетевое устройство.

[00105] Согласно возможной реализации, если терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, которое соответствует стандарту R16, с использованием назначенного адреса прямой линии связи, то терминал не использует механизм DRX прямой линии связи для приема информации, переданной назначенным адресом прямой линии связи.

[00106] Согласно другой возможной реализации, если терминал (например, приемное UE) принимает информацию, передаваемую передающим UE, которое соответствует стандарту R17, с использованием назначенного адреса прямой линии связи, то терминал использует механизм DRX прямой линии связи для приема информации, переданной назначенным адресом прямой линии связи.

[00107] Согласно возможной реализации вариантов раскрытия настоящего изобретения для определения, передает ли терминал в сетевое устройство назначенный адрес прямой линии связи, могут использоваться следующие способы.

[00108] Первый способ заключается в определении, переносит ли терминал назначенный адрес прямой линии связи в сообщении SidelinkUEInformation, передаваемом в сетевое устройство.

[00109] Например, в случае определения, что терминал планирует передачу назначенного адреса прямой линии связи в сетевое устройство, терминал может переносить назначенный адрес прямой линии связи в сообщении SidelinkUEInformation и передавать в сетевое устройство сообщение SidelinkUEInformation, переносящее назначенный адрес прямой линии связи. В соответствии с другим примером, если терминалом определяется, что передавать в сетевое устройство назначенный адрес прямой линии связи не требуется, сообщение SidelinkUEInformation, передаваемое терминалом в сетевое устройство, может не переносить назначенный адрес прямой линии связи.

[00110] Второй способ заключается в определении, переносит ли терминал адрес прямой линии связи в запросе ресурса передачи прямой линии связи, передаваемом в сетевое устройство.

[00111] Например, в случае определения, что терминал планирует передачу назначенного адреса прямой линии связи в сетевое устройство, терминал может переносить назначенный адрес прямой линии связи в запросе ресурса передачи прямой линии связи и передавать в сетевое устройство запрос ресурса передачи прямой линии связи, переносящий назначенный адрес прямой линии связи. В соответствии с другим примером, если терминалом определяется, что передавать в сетевое устройство назначенный адрес прямой линии связи не требуется, запрос ресурса передачи прямой линии связи, передаваемый терминалом в сетевое устройство, может не переносить назначенный адрес прямой линии связи.

[00112] В соответствии со способом вспомогательной конфигурации, представленным в рамках вариантов раскрытия настоящего изобретения, терминал сообщает сетевому устройству информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00113] Следует отметить, что возможные реализации, описанные выше, могут быть осуществлены независимо или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00114] В рамках вариантов раскрытия настоящего изобретения также предлагается другой способ вспомогательной конфигурации. На фиг.3 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения. Этот способ вспомогательной конфигурации выполняется терминалом. Способ вспомогательной конфигурации может быть реализован независимо или совместно с любыми вариантами осуществления или с любыми возможными реализациями вариантов раскрытия настоящего изобретения, или совместно с любыми техническими решениями, известными на современном уровне техники.

[00115] Как показано на фиг.3, способ вспомогательной конфигурации включает следующие шаги.

[00116] На шаге 301 в сетевое устройство передается информация DRX прямой линии связи.

[00117] Следует принимать во внимание, что в некоторых возможных реализациях информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Пояснительные иллюстрации назначенного адреса прямой линии связи и назначенного режима передачи в любом из предшествующих вариантов осуществления также применимы к данному варианту осуществления и далее повторно не описываются.

[00118] Согласно вариантам раскрытия информация DRX прямой линии связи может включать в свой состав по меньшей мере информацию одного из следующих типов.

[00119] Первым типом является информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи.

[00120] Информация о характеристиках QoS может содержать информацию о требованиях QoS и/или номер индекса в списке идентификаторов РС5 QoS (PQI; РС5 QoS Identifier). Информация о требованиях QoS может содержать требования QoS, такие как задержка передачи и скорость передачи, и номер индекса в списке PQI, соответствующий информации о требованиях QoS.

[00121] Например, индекс номер 1 в списке PQI соответствует требованию 1 QoS, а индекс номер 2 соответствует требованию 2 QoS. Задержки передачи, соответствующие требованию 1 QoS и требованию 2 QoS, могут различаться, и скорости передачи, соответствующие требованию 1 QoS и требованию 2 QoS, могут различаться. Например номер 2 индекса в списке PQI определяет, что информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи представляет собой требование 2 QoS.

[00122] Вторым типом является информация о конфигурации DRX для назначенного адреса прямой линии связи.

[00123] Информация о конфигурации DRX для назначенного адреса прямой линии связи может включать в свой состав такую информацию о конфигурации, как цикл DRX прямой линии связи и длительность таймера.

[00124] Третьим типом является первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи.

[00125] Например, в том случае если существует терминал, соответствующий стандарту R16, в составе терминалов, принимающих информацию, передаваемую назначенным адресом прямой линии связи, то первая информация индикации может указывать на то, что назначенный адрес прямой линии связи не использует механизм DRX прямой линии связи.

[00126] Например, в том случае если терминалов, соответствующих стандарту R16, в составе терминалов, принимающих информацию, передаваемую назначенным адресом прямой линии связи, не существует (например, все терминалы соответствуют стандарту R17), то первая информация индикации может указывать на то, что назначенный адрес прямой линии связи использует механизм DRX прямой линии связи.

[00127] Четвертым типом является вторая информация индикации для индикации, существует ли терминал, который принимает информацию, переданную адресом прямой линии связи, и соответствует стандарту R16.

[00128] Например, в том случае если существует терминал, соответствующий стандарту R16, в составе терминалов, принимающих информацию, передаваемую назначенным адресом прямой линии связи, то вторая информация индикации может указывать на то, что назначенный терминал существует.

[00129] Например, в том случае если терминала, соответствующего стандарту R16, в составе терминалов, принимающих информацию, передаваемую назначенным адресом прямой линии связи, не существует (например, терминалы соответствуют стандарту R17), например, все терминалы, принимающие информацию, передаваемую назначенным адресом прямой линии связи, соответствуют стандарту R17, то вторая информация индикации может указывать на то, что назначенный терминал не существует.

[00130] Согласно возможной реализации вариантов раскрытия настоящего изобретения информация DRX прямой линии связи для назначенного режима передачи может определяться в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00131] В качестве возможной реализации информация DRX назначенного режима передачи может представлять собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи. Например, коллекция может включать в свой состав информацию DRX прямой линии связи всех назначенных адресов прямой линии связи, соответствующих назначенному режиму передачи.

[00132] Например, назначенный режим передачи представляет собой одноадресный режим передачи, и далее приводится пример для этого режима. Если UE1 взаимодействует с тремя устройствами, то есть UE2, UE3 и UE4, соответственно, в одноадресном режиме передачи, информация DRX прямой линии связи для назначенного режима передачи может содержать информацию DRX прямой линии связи, соответствующую трем устройствам, то есть UE2, UE3 и UE4.

[00133] Следует отметить, что для определенного назначенного режима передачи, если существует назначенный адрес прямой линии связи в назначенном режиме передачи, который не использует механизм DRX прямой линии связи, назначенный режим передачи не использует механизм DRX прямой линии связи.

[00134] В приведенном выше примере, если UE2 и UE3 используют механизм DRX прямой линии связи, и UE4 не поддерживает режим ожидания или неактивный режим, то есть UE4 не использует механизм DRX прямой линии связи, то в одноадресном режиме передачи не используется механизм DRX прямой линии связи.

[00135] Например, в том случае если в назначенном режиме передачи используется механизм DRX прямой линии связи, информация DRX прямой линии связи может содержать информацию по меньшей мере одного из указанных выше четырех типов. Например, она одновременно может содержать все указанные выше четыре типа информации. Для третьего типа информации первая информация индикации может использоваться для указания на то, что назначенный адрес прямой линии связи использует механизм DRX прямой линии связи. Для четвертого типа информации вторая информация индикации может использоваться для указания на то, что назначенный терминал не существует. В том случае если в назначенном режиме передачи механизм DRX прямой линии связи не используется, информация DRX прямой линии связи может содержать информацию третьего типа и/или четвертого типа, описанных выше. Для третьего типа информации первая информация индикации может использоваться для указания на то, что назначенный адрес прямой линии связи не использует механизм DRX прямой линии связи. Для четвертого типа информации вторая информация индикации может использоваться для указания на то, что назначенный терминал существует.

[00136] В соответствии с любым из вариантов раскрытия настоящего изобретения назначенный режим передачи может являться режимом передачи, используемым назначенным адресом прямой линии связи. В соответствии со способом вспомогательной конфигурации, представленным в рамках вариантов раскрытия настоящего изобретения, терминал сообщает сетевому устройству информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00137] Следует отметить, что возможные реализации, описанные выше, могут быть осуществлены независимо или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00138] В рамках вариантов раскрытия настоящего изобретения также предлагается другой способ вспомогательной конфигурации. На фиг.4 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения. Этот способ вспомогательной конфигурации выполняется сетевым устройством. Способ вспомогательной конфигурации может быть реализован независимо или совместно с любыми вариантами осуществления или с любыми возможными реализациями вариантов раскрытия настоящего изобретения, или совместно с любыми техническими решениями, известными на современном уровне техники.

[00139] Как показано на фиг.4, способ вспомогательной конфигурации включает следующие шаги.

[00140] На шаге 401 принимается информация DRX прямой линии связи, переданная терминалом, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[00141] Согласно вариантам раскрытия настоящего изобретения терминал (например, приемное UE) может передавать в сетевое устройство информацию DRX прямой линии связи. Информация DRX прямой линии связи может содержать информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Соответственно, сетевое устройство может принимать информацию DRX прямой линии связи, передаваемую терминалом.

[00142] В соответствии с возможной реализацией вариантов раскрытия назначенный адрес прямой линии связи может включать один из следующих адресов: широковещательный адрес, адрес групповой передачи и адрес одноадресной передачи.

[00143] Согласно возможной реализации вариантов раскрытия настоящего изобретения назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий.

[00144] Первое условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи.

[00145] Второе условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00146] Третье условие состоит в том, что терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи.

[00147] Четвертое условие состоит в том, что терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00148] Согласно возможной реализации вариантов раскрытия настоящего изобретения для определения, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, терминал может использовать следующие способы.

[00149] Первый способ заключается в определении, переносит ли терминал назначенный адрес прямой линии связи в сообщении терминала прямой линии связи (SidelinkUEInformation), передаваемом в сетевое устройство.

[00150] Второй способ заключается в определении, переносит ли терминал адрес прямой линии связи в запросе ресурса передачи прямой линии связи, передаваемом в сетевое устройство.

[00151] Согласно возможной реализации вариантов раскрытия настоящего изобретения информация DRX прямой линии связи может содержать информацию по меньшей мере одного из следующих типов.

[00152] Первым типом является информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи.

[00153] Вторым типом является информация конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи.

[00154] Третьим типом является первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи.

[00155] Четвертым типом является вторая информация индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и соответствует стандарту R16.

[00156] Согласно возможной реализации вариантов раскрытия настоящего изобретения информация о характеристиках QoS может содержать информацию о требованиях QoS и/или номер индекса в списке PQI. Номер индекса соответствует информации о требованиях QoS.

[00157] Согласно возможной реализации вариантов раскрытия настоящего изобретения назначенный режим передачи может включать по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[00158] Согласно возможной реализации вариантов раскрытия настоящего изобретения информация DRX прямой линии связи для назначенного режима передачи может определяться в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00159] Согласно возможной реализации вариантов раскрытия настоящего изобретения информация DRX прямой линии связи для назначенного режима передачи может представлять собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, соответствующего назначенному режиму передач.

[00160] Следует отметить, что типовое описание способа вспомогательной конфигурации, выполняемого на стороне терминала согласно любому из указанных выше вариантов осуществления, проиллюстрированных на фиг.1-3, также применимо к способу вспомогательной конфигурации, выполняемому на стороне сетевого устройства согласно этому варианту осуществления, который реализуется на основе схожих принципов и далее повторно не описывается.

[00161] В соответствии со способом вспомогательной конфигурации, представленным в рамках вариантов раскрытия настоящего изобретения, сетевое устройство принимает информацию DRX прямой линии связи, переданную терминалом. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00162] Следует отметить, что возможные реализации, описанные выше, могут быть осуществлены независимо или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00163] В рамках вариантов раскрытия настоящего изобретения также предлагается другой способ вспомогательной конфигурации. На фиг.5 показан алгоритм выполнения способа вспомогательной конфигурации, представленный посредством варианта раскрытия настоящего изобретения. Этот способ вспомогательной конфигурации выполняется сетевым устройством. Способ вспомогательной конфигурации может быть реализован независимо или совместно с любыми вариантами осуществления или с любыми возможными реализациями вариантов раскрытия настоящего изобретения, или совместно с любыми техническими решениями, известными на современном уровне техники.

[00164] Как показано на фиг.5, способ вспомогательной конфигурации включает следующие шаги.

[00165] На шаге 501 принимается информация DRX прямой линии связи, переданная терминалом.

[00166] Согласно некоторым возможным реализациям вариантов раскрытия настоящего изобретения информация DRX прямой линии связи, передаваемая терминалом, содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[00167] Следует отметить, что шаг 501 подобен указанному выше шагу 401, и поэтому пример описания шага 401 также применим к шагу 501, который реализуется на основе схожих принципов и далее повторно не описывается.

[00168] На шаге 502, если принимается информация DRX прямой линии связи, переданная терминалом, выполняется обработка конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи.

[00169] Согласно возможной реализации вариантов раскрытия настоящего изобретения после приема информации DRX прямой линии связи сетевое устройство может выполнить обработку конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00170] В соответствии со способом вспомогательной конфигурации, представленным в рамках вариантов раскрытия настоящего изобретения, терминал передает в сетевое устройство информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00171] Следует отметить, что возможные реализации, описанные выше, могут быть осуществлены независимо или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00172] Согласно способу вспомогательной конфигурации, описанному выше и показанному на фиг.1-3, в рамках раскрытия настоящего изобретения также предлагается устройство вспомогательной конфигурации. Поскольку устройство вспомогательной конфигурации, представленное в вариантах раскрытия настоящего изобретения, соответствует способу вспомогательной конфигурации, показанному на фиг.1-3, варианты реализации способа вспомогательной конфигурации также применимы к устройству вспомогательной конфигурации, представленному согласно вариантам раскрытия настоящего изобретения, и далее этот способ подробно не описывается.

[00173] На фиг.6 показана блок-схема устройства вспомогательной конфигурации, представленного посредством варианта раскрытия настоящего изобретения. Устройство применимо к терминалу.

[00174] Как показано на фиг.6, устройство 600 вспомогательной конфигурации может содержать блок 610 приемопередатчика.

[00175] Блок 610 приемопередатчика сконфигурирован для передачи информации DRX прямой линии связи в сетевое устройство, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[00176] Опционально назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: адрес широковещательной передачи, адрес групповой передачи и/или адрес одноадресной передачи.

[00177] Опционально назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

[00178] терминал принимает информацию, переданную назначенным адресом прямой линии связи;

[00179] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство;

[00180] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи; или

[00181] терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00182] Опционально терминал определяет, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, в соответствии по меньшей мере с одним из следующего:

[00183] переносит ли терминал назначенный адрес прямой линии связи в сообщении (SidelinkUEInformation) терминала прямой линии связи, передаваемом в сетевое устройство; или

[00184] переносит ли терминал адрес прямой линии связи в запросе ресурса передачи по прямой линии связи, передаваемом в сетевое устройство.

[00185] Опционально информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

[00186] информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи;

[00187] информация конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи;

[00188] первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

[00189] вторая информация индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и соответствует стандарту R16.

[00190] Опционально информация о характеристиках QoS содержит:

[00191] информацию о требованиях QoS и/или

[00192] номер индекса в списке PQI, при этом номер индекса соответствует информации о требованиях QoS.

[00193] Опционально назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[00194] Опционально информация DRX прямой линии связи для назначенного режима передачи определяется в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00195] Опционально информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00196] С помощью устройства вспомогательной конфигурации, представленного в рамках вариантов раскрытия настоящего изобретения, терминал передает в сетевое устройство информацию DRX прямой линии связи. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и на терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00197] Согласно способу вспомогательной конфигурации, описанному выше и показанному на фиг.4-5, в рамках раскрытия настоящего изобретения также предлагается устройство вспомогательной конфигурации. Поскольку устройство вспомогательной конфигурации, представленное в вариантах раскрытия настоящего изобретения, соответствует способу вспомогательной конфигурации, показанному на фиг.4-5, варианты реализации способа вспомогательной конфигурации также применимы к устройству вспомогательной конфигурации, представленному согласно вариантам раскрытия настоящего изобретения, и далее этот способ подробно не описывается.

[00198] На фиг.7 показана блок-схема устройства вспомогательной конфигурации, представленного посредством варианта раскрытия настоящего изобретения. Устройство применимо к сетевому устройству.

[00199] Как показано на фиг.7, устройство 700 вспомогательной конфигурации может содержать блок 710 приемопередатчика.

[00200] Блок 710 приемопередатчика сконфигурирован для приема информации DRX прямой линии связи, переданной терминалом, при этом информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи.

[00201] Опционально устройство 700 вспомогательной конфигурации может также содержать:

[00202] блок обработки, сконфигурированный для выполнения обработки конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи.

[00203] Опционально назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: широковещательный адрес, адрес групповой передачи и/или адрес одноадресной передачи.

[00204] Опционально назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

[00205] терминал принимает информацию, переданную назначенным адресом прямой линии связи;

[00206] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство;

[00207] терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи; или

[00208] терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

[00209] Опционально терминал определяет, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, в соответствии по меньшей мере с одним из следующего:

[00210] переносит ли терминал назначенный адрес прямой линии связи в сообщении (SidelinkUEInformation) терминала прямой линии связи, передаваемом в сетевое устройство; или

[00211] переносит ли терминал адрес прямой линии связи в запросе ресурса передачи по прямой линии связи, передаваемом в сетевое устройство.

[00212] Опционально информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

[00213] информация о характеристиках QoS услуги передачи для назначенного адреса прямой линии связи;

[00214] информация конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи;

[00215] первая информация индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

[00216] вторая информация индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и соответствует стандарту R16.

[00217] Опционально информация о характеристиках QoS содержит:

[00218] информацию о требованиях QoS и/или

[00219] номер индекса в списке PQI, при этом номер индекса соответствует информации о требованиях QoS.

[00220] Опционально назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи и одноадресный режим передачи.

[00221] Опционально информация DRX прямой линии связи для назначенного режима передачи определяется в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00222] Опционально информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

[00223] С помощью устройства вспомогательной конфигурации, представленного в рамках вариантов раскрытия настоящего изобретения, сетевое устройство принимает информацию DRX прямой линии связи, переданную терминалом. Информация DRX прямой линии связи содержит информацию DRX прямой линии связи для назначенного адреса прямой линии связи и/или информацию DRX прямой линии связи для назначенного режима передачи. Таким образом, сетевое устройство может быть проинформировано об информации DRX прямой линии связи, используемой терминалом, и в терминале может выполняться обработка конфигурации Uu DRX в соответствии с информацией DRX прямой линии связи для синхронизации Uu DRX с DRX прямой линии связи, то есть для синхронизации периодов активности Uu DRX и DRX прямой линии связи, таким образом чтобы терминал мог осуществлять связь с сетевым устройством или другими терминалами на фазе активности или в период активности DRX прямой линии связи, что не только повышает надежность передачи, но также позволяет уменьшить энергопотребление терминала.

[00224] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит процессор и память, в которой хранится компьютерная программа. При выполнении процессором хранимой в памяти компьютерной программы устройство выполняет способ, описанный в любом из вариантов осуществления, показанных на фиг.1-3. Например, устройство связи может представлять собой терминал, описанный в указанных выше вариантах осуществления.

[00225] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит процессор и память, в которой хранится компьютерная программа. При выполнении процессором хранимой в памяти компьютерной программы устройство выполняет способ, описанный в любом из вариантов осуществления, показанных на фиг.4-5. Например, устройство связи может представлять собой сетевое устройство, описанное в указанных выше вариантах осуществления.

[00226] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит процессор и схему интерфейса. Схема интерфейса сконфигурирована для приема кодовых инструкций и передачи их в процессор. Процессор сконфигурирован для исполнения кодовых инструкций с целью реализации способа, описанного в любом из вариантов осуществления, показанных на фиг.1-3. Например, устройство связи может представлять собой терминал, описанный в указанных выше вариантах осуществления.

[00227] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит процессор и схему интерфейса. Схема интерфейса сконфигурирована для приема кодовых инструкций и передачи их в процессор. Процессор сконфигурирован для исполнения кодовых инструкций с целью реализации способа, описанного в любом из вариантов осуществления, показанных на фиг.4-5. Например, устройство связи может представлять собой сетевое устройство, описанное в указанных выше вариантах осуществления.

[00228] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается машиночитаемый носитель информации, на котором хранятся инструкции. При исполнении инструкций реализуется способ, описанный в любом из вариантов осуществления, показанных на фиг.1-3.

[00229] Для реализации описанных выше вариантов осуществления в рамках раскрытия настоящего изобретения предлагается машиночитаемый носитель информации, на котором хранятся инструкции. При исполнении инструкций реализуется способ, описанный в любом из вариантов осуществления, показанных на фиг.4-5.

[00230] На фиг.8 показана блок-схема терминала, представленного в соответствии с вариантом раскрытия настоящего изобретения. Например, терминал 800 может представлять собой мобильный телефон, компьютер, UE цифрового вещания, устройство приема и передачи сообщений, игровую консоль, планшет, медицинское оборудование, устройство для фитнесса и персональное информационное устройство и т.д.

[00231] На фиг.8 показано, что терминал 800 может содержать по меньшей мере один из следующих компонентов: компонент 802 обработки, память 804, компонент 806 источника питания, мультимедийный компонент 808, аудиокомпонент 810, интерфейс 812 ввода/вывода (I/O, Input/Output), компонент 814 датчиков и компонент 816 связи.

[00232] Компонент 802 обработки обычно управляет всеми операциями, выполняемыми терминалом 800, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой видеокамеры и записью данных. Компонент 802 обработки может включать в свой состав по меньшей мере один процессор 820, предназначенный для выполнения инструкций, осуществляющих все или некоторые шаги описанного выше способа. Кроме того, компонент 802 обработки может содержать по меньшей мере один модуль, который облегчает взаимодействие между компонентом 802 обработки и другими компонентами. Например, компонент 802 обработки может содержать мультимедийный модуль, который облегчает взаимодействие между мультимедийным компонентом 808 и компонентом 802 обработки.

[00233] Память 804 сконфигурирована для хранения данных различных типов, необходимых для функционирования термина 800. Примеры таких данных включают инструкции для любых приложений или способов, выполняемых на терминале 800, контактные данные, данные телефонной книги, сообщения, изображения, видеофайлы и т.д. Память 804 может быть реализована с использованием любого типа устройств энергонезависимой или энергозависимой памяти, или комбинации таких устройств, например, с помощью статической оперативной памяти (SRAM, Stationary Random Access Memory), электрически стираемой программируемой постоянной памяти (EEPROM, Electrically Erasable Programmable Read-Only Memory), стираемой программируемой постоянной памяти (EPROM, Erasable Programmable Read-Only Memory), программируемой постоянной памяти (PROM, Programmable Read-Only Memory), постоянной памяти (ROM, Read-Only Memory), магнитного запоминающего устройства, флэш-памяти, магнитного или оптического диска.

[00234] Компонент 806 источника питания обеспечивает электропитание для различных компонентов терминала 800. Компонент 806 источника питания может включать в свой состав систему управления режимом электропитания, по меньшей мере один источник питания и любые другие компоненты, связанные с генерацией, управлением и распределением электропитания для терминала 800.

[00235] Мультимедийный компонент 808 содержит экран, обеспечивающий выходной интерфейс между терминалом 800 и пользователем. В некоторых вариантах осуществления настоящего изобретения экран может представлять собой жидкокристаллический дисплей (LCD, Liquid Crystal Display) и сенсорную панель (TP, Touch Panel). Экран, реализованный в виде сенсорной панели, позволяет принимать входные сигналы от пользователя. На сенсорной панели расположен по меньшей мере один тактильный датчик, предназначенный для распознавания прикосновений, сдвига и иных жестикуляций. Тактильные датчики могут не только определять область прикосновения или сдвига, но также реагировать на момент активизации и давление, связанные с прикосновением или сдвигом. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 808 содержит фронтальную видеокамеру и/или тыльную видеокамеру. Фронтальная видеокамера и/или тыльная видеокамера могут принимать внешние мультимедийные данные при нахождении устройства 800 в рабочем режиме, например в режиме выполнения фотосъемки или видеосъемки. Как фронтальная, так и тыльная видеокамера может представлять собой фиксированную оптическую систему линз, или оптическая система линз может оснащаться средствами фокусного и оптического масштабирования.

[00236] Аудиокомпонент 810 сконфигурирован для вывода и/или ввода звукового сигнал. Например, аудиокомпонент 810 содержит микрофон (MIC), сконфигурированный для приема внешнего звукового сигнала при нахождении в рабочем режиме, например в режиме выполнения вызова, записи и распознавания речи. Принятый звуковой сигнал далее может сохраняться в памяти 804 или передаваться через компонент 816 связи. В некоторых вариантах осуществления аудиокомпонент 810 также содержит громкоговоритель, служащий для вывода звуковых сигналов.

[00237] Интерфейс 812 ввода/вывода обеспечивает интерфейс между компонентом 802 обработки и модулями периферийного интерфейса, такими как клавиатура, колесо мыши, кнопки и т.д. Эти кнопки, помимо прочего, могут представлять собой кнопку возврата, кнопку настройки уровня звука, кнопку запуска и кнопку блокировки.

[00238] Компонент 814 датчиков содержит по меньшей мере один датчик, предназначенный для оценки различных аспектов работы терминала 800. Например, компонент 814 датчиков может обнаруживать включенное/выключенное состояние устройства 800, относительное позиционирование компонентов, таких как дисплей и клавиатура терминала 800, изменение позиции терминала 800 или компонента терминала 800, наличие или отсутствие контакта пользователя с терминалом 800, ориентацию или ускоренное/замедленное перемещение терминала 800 и изменение температуры терминала 800. Компонент 814 датчиков может содержать бесконтактный датчик, который сконфигурирован для обнаружения расположенных вблизи объектов без физического контакта с ними. Компонент 814 датчиков также может включать в свой состав светочувствительный элемент, такой как датчик изображения CMOS (Complementary Metal Oxide Semiconductor; комплементарный металл оксидный полупроводник) или CCD (Charge-Coupled Device, прибор с зарядовой связью), используемый в приложениях формирования изображений. В некоторых вариантах осуществления компонент 814 датчиков также может содержать датчик ускорения, гироскоп, магнитный датчик, датчик давления или температуры.

[00239] Компонент 816 связи сконфигурирован для удобства выполнения проводной или беспроводной связи между терминалом 800 и другими устройствами. Терминал 800 может получать доступ к беспроводным сетям с использованием таких стандартов связи, как WiFi, 2G или 3G, или комбинации этих стандартов. Согласно примеру осуществления компонент 816 связи принимает широковещательный сигнал из внешней системы управления широковещательной передачей или передает в широковещательном режиме соответствующую информацию через широковещательный канал. Согласно примеру осуществления компонент 816 связи также содержит модуль ближней связи (NFC, Near Field Communication), позволяющий передавать сигналы на небольшие расстояния. Например, модуль NFC может быть реализован на основе технологии идентификации по радиочастотному коду (RFID, Radio Frequency Identification), технологии ассоциации по средствам передачи данных в инфракрасном диапазоне (IRDA, Infrared Data Association), технологии сверхширокополосной сети (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.

[00240] Согласно примеру осуществления терминал 800 может быть реализован с использованием по меньшей мере одного из таких компонентов, как специализированная интегральная схема (ASIC, Application Specific Integrated Circuit), цифровой сигнальный процессор (DSP, Digital Signal Processor), устройство цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемое логическое устройство (PLD, Programmable Logic Device), программируемая пользователем вентильная матрица (FPGA, Field Programmable Gate Array), контроллер, микроконтроллер, микропроцессор, или посредством других электронных компонентов, сконфигурированных для выполнения описанных выше способов, показанных на фиг.1-3.

[00241] Согласно примерам осуществления также предлагается машиночитаемый носитель информации, содержащий инструкции, такой как память 804. Инструкции могут исполняются процессором 820 терминала 800 для выполнения способа, описанного выше и показанного на любом из фиг.1-3. Например, машиночитаемый носитель может представлять собой ROM, оперативную память (RAM, Random Access Memory), CD-ROM, магнитную ленту, дискету, и оптическое запоминающее устройство.

[00242] На фиг.9 показана блок-схема сетевого устройства, представленного в соответствии с вариантом раскрытия настоящего изобретения. Как показано на фиг.9, сетевое устройство 900 содержит компонент 922 обработки, который включает в свой состав по меньшей мере один процессор и ресурсы памяти, представленные памятью 932, в которой хранятся инструкции, выполняемые компонентом 922 обработки, такие как приложения. Приложения, хранящиеся в памяти 932, могут состоять из одного или более модулей, каждый из которых содержит набор инструкций. Кроме того, компонент 922 обработки сконфигурирован для выполнения инструкций таким образом, чтобы реализовать указанные выше способы, которые выполняются сетевым устройством, например, способы, показанный на любом из фиг 4-5.

[00243] Сетевое устройство 900 может также содержать компонент 926 питания, сконфигурированный для управления электропитанием сетевого устройства 900, проводной или беспроводный сетевой интерфейс 950, сконфигурированный для подключения сетевого устройства 900 к сети, и интерфейс 958 ввода/вывода (I/O). Сетевое устройство 900 может работать под управлением операционной системы, загруженной в память 932, такой как Windows Server, Mac OS X™, Unix™, Linux™, FreeBSD™ и т.п.

[00244] Специалистам в этой области техники должны быть очевидны другие варианты раскрытия настоящего изобретения, основанные на соображениях, изложенных в данном описании, и на практическом применении раскрытого изобретения. Это раскрытие предназначено для охвата любых изменений, способов использования или адаптаций раскрытия настоящего изобретения, соответствующих основным его принципам, включая такие отступления от раскрытия настоящего изобретения, которые относятся к известной или обычной практике в этой области техники. Это описание и иллюстрации следует рассматривать только в качестве примеров с учетом того, что сущность и объем раскрытия настоящего изобретения представлены в приведенной ниже формуле изобретения.

[00245] Следует принимать во внимание, что раскрытие настоящего изобретения не ограничено в точности структурой, описанной выше и проиллюстрированной на чертежах, и различные модификации и изменения могут выполняться без нарушения объема настоящего изобретения. Объем настоящего изобретения ограничен только прилагаемой формулой изобретения.

[00246] Для реализации указанных выше вариантов осуществления в рамках вариантов раскрытия настоящего изобретения также предлагается устройство связи. Устройство связи может представлять собой сетевое устройство, терминал или микросхему, систему микросхем или процессор, который поддерживает сетевое устройство для реализации указанных выше способов. Устройство может использоваться для реализации любых описанных выше способов, ссылки на которые можно найти в описании указанных выше вариантов осуществления способов.

[00247] Устройство связи может содержать один или более процессоров. Процессор может представлять собой универсальный процессор или специализированный процессор, такой как процессор основной полосы частот или центральный процессор. Процессор основной полосы частот используется для обработки протоколов связи и передаваемых данных. Центральный процессор используется для управления устройством связи (например, базовой станцией, микросхемой основной полосы частот, терминалом, микросхемой терминала, центральным блоком (CU; Central Unit) или распределенным блоком (DU; Distributed Unit)), выполнения компьютерных программ и обработки данных компьютерных программ.

[00248] Опционально устройство связи может содержать одну или более память, в которой могут храниться компьютерные программы. Процессор исполняет компьютерные программы, для того чтобы устройство связи выполняло способы, описанные выше согласно вариантам осуществления. Опционально в памяти также могут храниться данные. Устройство связи и память могут быть реализованы отдельно или интегрироваться друг с другом.

[00249] Опционально устройство связи также может содержать приемопередатчик и антенну. Приемопередатчик может называться блоком приемопередатчика, приемопередающим компьютером или схемой приемопередатчика, реализующей функцию приемопередатчика. Приемопередатчик может содержать приемник и передатчик. Приемник может называться приемным компьютером или приемной схемой, реализующей функцию приема. Передатчик может называться передающим компьютером или передающей схемой, реализующей функцию передачи.

[00250] Опционально устройство связи также может содержать одну или более интерфейсных схем. Интерфейсные схемы используются для приема кодовых инструкций и передачи их в процессор. Процессор запускает кодовые инструкции, которые инициируют устройство для выполнения способа в соответствии с любым из вариантов его осуществления.

[00251] Согласно реализации, процессор может содержать приемопередатчик, выполняющий функции приема и передачи. Приемопередатчик может представлять собой, например, схему приемопередатчика, интерфейс или интерфейсную схему. Схема приемопередатчика, интерфейс или интерфейсная схема, реализующие функции приема и передачи, могут быть реализованы отдельно или интегрироваться друг с другом. Схема приемопередатчика, интерфейс или интерфейсная схема, описанные выше, могут использоваться для чтения и записи кода/данных или для передачи или доставки сигнала.

[00252] В соответствии с реализацией в процессоре может храниться компьютерная программа, запускаемая процессором и инициирующая устройство связи для выполнения способов согласно любому из описанных выше вариантов осуществления. Компьютерная программа может быть встроена в процессор, в этом случае процессор может быть реализован аппаратным способом.

[00253] Согласно реализации, устройство связи может содержать схемы. Схемы могут выполнять функцию передачи, приема или связи в предшествующих вариантах осуществления способа. Процессоры и приемопередатчики, описанные в этом варианте раскрытия, могут быть реализованы на интегральных схемах (1С; Integrated Circuit), аналоговых 1С, радиочастотных интегральных схемах (RFIC; Radio Frequency Integrated Circuit), 1С смешанного сигнала, специализированных интегральных схемах (ASIC; Application Specific Integrated Circuit), печатных платах (PCB; Printed Circuit Board) и электронных устройствах и т.д. Процессоры и приемопередатчики также могут быть изготовлены с использованием различных технологических процессов создания 1С, например, в виде комплементарного металлооксидного полупроводника (CMOS; Complementary Metal Oxide Semiconductor), металлооксидного полупроводника n-типа (NMOS; nMetal Oxide Semiconductor), металлооксидного полупроводника с каналом р-типа (PMOS; Positive Channel Metal Oxide Semiconductor), биполярного транзистора (BJT; Bipolar Junction Transistor), биполярного CMOS (BiCMOS; Bipolar CMOS), на основе кремний-германия (SiGe; Silicon-Germanium), арсенида-галлия (GaAs; Gallium Arsenide) и т.д.

[00254] Устройство связи в описанных выше вариантах осуществления может представлять собой сетевое устройство или терминал, однако типы устройств связи не ограничиваются только этими устройствами. Устройство связи может представлять собой автономное устройство или входить в состав более масштабного устройства. Например, описанное устройство связи может представлять собой:

[00255] (1) автономную IC, схему, схемную систему или подсистему;

[00256] (2) набор из одной или более IC, опционально набор также может содержать запоминающие компоненты для хранения данных и компьютерных программ;

[00257] (3) ASIC, такую как модем;

[00258] (4) модули, которые могут быть встроены в другие устройства;

[00259] (5) приемники, терминалы, интеллектуальные терминалы, сотовые телефоны, беспроводные устройства, переносные устройства, мобильные блоки, устройства в транспортных средствах, сетевые устройства, облачные устройства, устройства искусственного интеллекта и т.п.; а также

[00260] (6) другие устройства.

[00261] В том случае если устройство связи может представлять собой схему или схемную систему, то схема может содержать процессор и интерфейс. Может существовать один или более процессоров и множество интерфейсов.

[00262] Опционально схема также содержит память, используемую для хранения необходимых компьютерных программ и данных.

[00263] Специалисты в этой области техники должны понимать, что различные типовые логические блоки и шаги, перечисленные в вариантах раскрытия настоящего изобретения, могут быть реализованы посредством электронной аппаратуры, компьютерного программного обеспечения или с помощью комбинации этих средств. Способ реализации такой функции, с помощью аппаратуры или программного обеспечения, зависит от конкретного применения и требований к архитектуре всей системы. Специалисты в этой области техники для каждого конкретного применения используют различные способы для реализации описанных функций, однако такая реализация не должна рассматриваться как выходящая за объем защиты вариантов раскрытия настоящего изобретения.

[00264] В рамках раскрытия настоящего изобретения также предлагается машиночитаемый носитель, на котором хранятся инструкции. При выполнении инструкций компьютером реализуется функция, описанная выше в соответствии с любым из вариантов осуществления способа.

[00265] В рамках раскрытия настоящего изобретения также предлагается компьютерное программное изделие. При исполнении компьютерного программного изделия компьютером реализуется функция, описанная выше в соответствии с любым из вариантов осуществления способа.

[00266] Указанные выше варианты осуществления могут быть частично или в целом реализованы с помощью программного, аппаратного, микропрограммного обеспечения или с помощью комбинации этих средств. При реализации с помощью программного обеспечения конечное изделие может быть выполнено в форме компьютерного программного изделия. Компьютерное программное изделие содержит одну или более компьютерных программ. При загрузке и выполнении компьютерной программы на компьютере частично или полностью реализуются процессы или функции, описанные согласно вариантам раскрытия настоящего изобретения.

Компьютер может представлять собой универсальный компьютер, специализированный компьютер, компьютерную сеть или другие программируемые устройства. Компьютерная программа может храниться на машиночитаемом носителе или передаваться с одного машиночитаемого носителя на другой машиночитаемый носитель. Например, компьютерная программа может передаваться из одного вебсайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных с помощью проводного соединения (например, с использованием коаксиальных кабелей, оптоволокна или цифровых абонентских линий (DSL; Digital Subscriber Line)) или беспроводного соединения (например, с использованием передачи в инфракрасном диапазоне частот, беспроводном или микроволновом диапазоне частот). Машиночитаемый носитель может представлять собой любой применимый носитель, к которому может осуществлять доступ компьютер или накопитель данных, такой как сервер или центр обработки данных, интегрированный посредством одного или более применимых носителей. Применимым носителем может быть магнитный диск (например, дискета, жесткий диск и лента), оптический носитель (например, цифровой видеодиск высокой плотности записи (DVD, high-Density Digital Video Disc)) или полупроводниковый носитель, например, твердотельный диск (SSD; Solid State Disk)).

[00267] Специалисты в этой области техники могут понять, что термины "первый", "второй" и "третий", а также другие числовые обозначения, задействованные в раскрытии настоящего изобретения, приводятся только для того, чтобы проще различать информацию, и не используются для указания на очередность.

[00268] Термин "по меньшей мере один", используемый в раскрытии настоящего изобретения, может также описываться в виде "один или более", а термин "множество" может обозначать один, два, три, четыре или более объектов, что не ограничивается раскрытием настоящего изобретения. Согласно вариантам раскрытия настоящего изобретения, в том что касается типов технических признаков, термины "первый", "второй" и "третий", и "А", "В", "С" и "D" используются для установления различий технических признаков типа, и технические признаки, описываемые с использованием терминов "первый", "второй" и "третий", и "А", "В", "С" и "D", не указывают на какую-либо очередность или значимость.

[00269] Соответствия, показанные в таблицах, приведенных в раскрытии настоящего изобретения, могут конфигурироваться или предварительно определяться. Значения информационных элементов в таблицах представлены только в качестве примеров, и этим элементам могут присваиваться другие значения, которые не ограничены раскрытием настоящего изобретения. При конфигурировании соответствия между информацией и параметром не требуется, чтобы были установлены все соответствия, показанные в таблицах. Например, соответствия, показанные в определенных строках таблиц, приведенных в раскрытии настоящего изобретения, могут не устанавливаться. В другом примере указанные выше таблицы могут настраиваться соответствующим образом, например, путем разделения объединения и т.п. Имена параметров, приведенные в заголовках таблиц, могут представлять собой другие имена, которые могут распознаваться устройством связи, и значения и представления параметров могут представлять собой другие значения или представления параметров, которые могут распознаваться устройством связи. Каждая из таблиц также может быть сформирована с использованием других структур данных, таких как массивы, очереди, контейнеры, стеки, линейные таблицы, указатели, связанные списки, деревья, графы, структуры, классы, динамическая память и хеш-таблицы.

[00270] Термин "предварительное определение" в раскрытии настоящего изобретения может рассматриваться как определение, определение заранее, сохранение, предварительное сохранение, предварительное согласование, предварительное конфигурирование, утверждение или предварительная подготовка.

[00271] Специалистам в этой области техники должно быть очевидно, что блоки и шаги алгоритмов в различных примерах, описанных совместно с раскрытыми в данном описании вариантам осуществления, могут быть реализованы в виде электронной аппаратуры или комбинации компьютерного программного обеспечения и электронной аппаратуры. Способ реализации такой функции, с помощью аппаратуры или программного обеспечения, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в этой области техники могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но такие реализации не должны рассматриваться как выходящие за объем раскрытия настоящего изобретения.

[00272] Специалистам в этой области техники должно быть очевидно, что для удобства и сжатости описания конкретные рабочие процессы систем, устройств и блоков, описанные выше, могут ссылаться на соответствующие процессы в предшествующих вариантах осуществления, которые повторно не описываются.

[00273] Выше приведены только конкретные реализации раскрытия настоящего изобретения, однако объем раскрытия не ограничен этими реализациями. Специалисты в этой области техники могут без существенных творческих затрат внести модификации или изменения, которые должны охватываться объемом раскрытия настоящего изобретения. Таким образом, объем изобретения определяется объемом формулы изобретения.

Изобретение относится к области техники беспроводной связи. Технический результат изобретения заключается в повышении надежности передачи, в уменьшении энергопотребления терминала. Для этого в способе конфигурации терминал передает сообщение сетевому устройству с информацией прерывистого приема (DRX) прямой линии связи. При этом информация DRX прямой линии связи является информацией DRX прямой линии связи для заданного адреса прямой линии связи и/или информацией DRX прямой линии связи для заданного средства передачи. Назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий: терминал принимает информацию, переданную назначенным адресом прямой линии связи; или терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи. Информация DRX прямой линии связи содержит по меньшей мере одно из следующего: первую информацию индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или информацию о характеристиках качества обслуживания (QoS) услуги передачи для назначенного адреса прямой линии связи. 4 н. и 14 з.п. ф-лы, 9 ил.

1. Способ конфигурации, выполняемый терминалом и включающий:

передачу в сетевое устройство информации прерывистого приема (DRX) прямой линии связи, при этом информация DRX прямой линии связи содержит по меньшей мере одну из информации DRX прямой линии связи для назначенного адреса прямой линии связи или информации DRX прямой линии связи для назначенного режима передачи;

при этом назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

терминал принимает информацию, переданную назначенным адресом прямой линии связи; или

терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи,

при этом информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

первую информацию индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

информацию о характеристиках качества обслуживания (QoS) услуги передачи для назначенного адреса прямой линии связи.

2. Способ по п. 1, отличающийся тем, что назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: адрес широковещательной передачи; адрес групповой передачи или адрес одноадресной передачи.

3. Способ по п. 1 или 2, отличающийся тем, что назначенный адрес прямой линии связи также удовлетворяет по меньшей мере одному из следующих условий:

терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство; или

терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

4. Способ по п. 3, отличающийся тем, что терминал определяет, следует ли передавать в сетевое устройство назначенный адрес прямой линии связи, в соответствии по меньшей мере с одним из следующего:

переносит ли терминал назначенный адрес прямой линии связи в сообщении терминала по прямой линии связи, передаваемом в сетевое устройство; или

переносит ли терминал адрес прямой линии связи в запросе ресурса передачи по прямой линии связи, передаваемом в сетевое устройство.

5. Способ по п. 1, отличающийся тем, что информация DRX прямой линии связи также содержит по меньшей мере одно из следующего:

информацию конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи; или

вторую информацию индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и назначенный терминал соответствует стандарту R16.

6. Способ по п. 5, отличающийся тем, что информация о характеристиках QoS содержит:

информацию о требованиях QoS и/или

номер индекса в списке идентификаторов PC5 QoS (PQI), при этом номер индекса соответствует информации о требованиях QoS.

7. Способ по п. 1, отличающийся тем, что назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи или одноадресный режим передачи.

8. Способ по любому из пп. 1–7, отличающийся тем, что информацию DRX прямой линии связи для назначенного режима передачи определяют в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи,

при этом информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

9. Способ конфигурации, выполняемый сетевым устройством и включающий:

прием информации прерывистого приема (DRX) прямой линии связи, переданной терминалом, при этом информация DRX прямой линии связи содержит по меньшей мере одну из информации DRX прямой линии связи для назначенного адреса прямой линии связи или информации DRX прямой линии связи для назначенного режима передачи;

при этом назначенный адрес прямой линии связи удовлетворяет по меньшей мере одному из следующих условий:

терминал принимает информацию, переданную назначенным адресом прямой линии связи; или

терминал принимает информацию, переданную назначенным адресом прямой линии связи, и информация принимается с использованием механизма DRX прямой линии связи;

при этом информация DRX прямой линии связи содержит по меньшей мере одно из следующего:

первую информацию индикации для индикации, использует ли назначенный адрес прямой линии связи механизм DRX прямой линии связи; или

информацию о характеристиках качества обслуживания (QoS) услуги передачи для назначенного адреса прямой линии связи.

10. Способ по п. 9, также включающий:

выполнение обработки конфигурации Uu DRX на терминале в соответствии с информацией DRX прямой линии связи.

11. Способ по п. 9, отличающийся тем, что назначенный адрес прямой линии связи включает по меньшей мере один из следующих адресов: широковещательный адрес, адрес групповой передачи или адрес одноадресной передачи.

12. Способ по п. 9 или 11, отличающийся тем, что назначенный адрес прямой линии связи также удовлетворяет по меньшей мере одному из следующих условий:

терминал принимает информацию, переданную назначенным адресом прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство; или

терминал принимает информацию, переданную назначенным адресом прямой линии связи, информация принимается с использованием механизма DRX прямой линии связи, и терминал не передает назначенный адрес прямой линии связи в сетевое устройство.

13. Способ по п. 9, отличающийся тем, что информация DRX прямой линии связи также содержит по меньшей мере одно из следующего:

информацию конфигурации DRX прямой линии связи для назначенного адреса прямой линии связи; или

вторую информации индикации для индикации, существует ли назначенный терминал, при этом назначенный терминал принимает информацию, передаваемую назначенным адресом прямой линии связи, и назначенный терминал соответствует стандарту R16.

14. Способ по п. 13, отличающийся тем, что информация о характеристиках QoS содержит:

информацию о требованиях QoS и/или

номер индекса в списке PQI, при этом номер индекса соответствует информации о требованиях QoS.

15. Способ по п. 9, отличающийся тем, что назначенный режим передачи включает по меньшей мере один из следующих режимов: широковещательный режим передачи, групповой режим передачи или одноадресный режим передачи.

16. Способ по п. 9 или 15, отличающийся тем, что информацию DRX прямой линии связи для назначенного режима передачи определяют в соответствии с информацией DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи,

при этом информация DRX прямой линии связи для назначенного режима передачи представляет собой коллекцию информации DRX прямой линии связи для назначенного адреса прямой линии связи, имеющего назначенный режим передачи.

17. Устройство связи, содержащее процессор и память, в которой хранится компьютерная программа, при исполнении которой процессором устройство выполняет способ по любому из пп. 1-8.

18. Устройство связи, содержащее процессор и память, в которой хранится компьютерная программа, при исполнении которой процессором устройство выполняет способ по любому из пп. 9-16.
