СПОСОБ И УСТРОЙСТВО ДЛЯ СВЯЗИ ПОСРЕДСТВОМ ПРЯМОГО СОЕДИНЕНИЯ Российский патент 2025 года по МПК H04W76/14 H04W76/23 H04W76/28

Область техники, к которой относится настоящее раскрытие

[01] Настоящее раскрытие связано с областью технологии связи и, более конкретно, со способом и устройством для связи посредством прямого соединения, коммуникационным устройством и машиночитаемым носителем данных.

Предшествующий уровень техники настоящего раскрытия

[02] Прямое соединение является сквозной (D2D) технологией связи, которая означает прямое соединение между терминалами. Эта технология в основном опирается на две функции. Первая из них является функцией обнаружения D2D, которая позволяет устройствам пользователей обнаруживать друг друга в ближнем поле с помощью радиочастотного (РЧ) эфирного интерфейса, а вторая является функцией передачи данных D2D, которая позволяет устройствам пользователей непосредственно выполнять передачу данных друг с другом с помощью РЧ эфирного интерфейса без маршрутизации передачи по сети, а сеть отвечает только за координацию ресурсов и обеспечение безопасности.

[03] Непосредственная передача данных посредством прямого соединения поддерживает три метода передачи, а именно одноадресный, многоадресный и широковещательный.

[04] Для экономии энергии в терминальных устройствах во время связи посредством прямого соединения в связь посредством прямого соединения вводится прерывистый прием (Discontinuous Reception - DRX). Для широковещательной и групповой передачи конфигурация DRX прямого соединения принимающего терминала определяется на основании типа службы. Для одноадресной передачи конфигурация режима DRX прямого соединения принимающего терминала настраивается передающим терминалом или базовой станцией передающего терминала.

[05] Однако использование режима DRX прямого соединения изменяется у различных терминалов, и имеются некоторые проблемы, когда передача данных посредством прямого соединения между терминалами выполняется на основании режима DRX прямого соединения.

Краткое описание настоящего раскрытия

[06] С учетом всего этого согласно вариантам осуществления настоящего раскрытия предложены способ и устройство для связи посредством прямого соединения с целью решения проблем предшествующего уровня техники.

[07] Согласно первому аспекту вариантов осуществления настоящего раскрытия предложен способ связи посредством прямого соединения. Этот способ выполняется первым терминалом и предусматривает стадию: после определения, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению, принимается решение, стоит ли не применять ограничение режима прерывистого приема прямого соединения (DRX).

[08] Согласно второму аспекту вариантов осуществления настоящего раскрытия предложено устройство для связи посредством прямого соединения. Устройство используется на первом терминале и включает в себя коммуникационный модуль, выполненный с возможностью определять, стоит ли не применять ограничение режима прерывистого приема прямого соединения (DRX) после определения, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению.

[09] Согласно третьему аспекту вариантов осуществления настоящего раскрытия предложено коммуникационное устройство, включающее в себя:

[10] процессор;

[11] память для хранения инструкций, выполняемых процессором.

[12] Процессор выполнен с возможностью выполнять способ связи посредством прямого соединения согласно первому аспекту.

[13] Согласно четвертому аспекту вариантов осуществления настоящего раскрытия предложен машиночитаемый носитель данных для хранения компьютерной программы. Когда компьютерная программа выполняется процессором, реализуются стадии вышеупомянутого способа связи посредством прямого соединения согласно первому аспекту.

[14] Согласно вариантам осуществления настоящего раскрытия терминал не всегда использует режим DRX прямого соединения для связи посредством прямого соединения, а на основании фактической ситуации определяет, стоит ли не применять ограничение режима DRX прямого соединения. С одной стороны, это может устранить ненужную задержку доступа к данным, вызванную режимом DRX прямого соединения, с другой стороны, это может также устранить потери данных, вызванные рассогласованием использования режима DRX прямого соединения между передающей стороной и принимающей стороной.

Краткое описание фигур

[15] Для обеспечения более понятного описания технических решений согласно вариантам осуществления настоящего раскрытия ниже кратко описаны приложенные фигуры, которые нужно использовать при изучении описаний вариантов осуществления. Очевидно, что приложенные ниже фигуры относятся только к некоторым вариантам осуществления настоящего раскрытия. Специалисты в этой области техники могут на основании приложенных фигур получить другие прилагаемые фигуры без каких-либо творческих усилий.

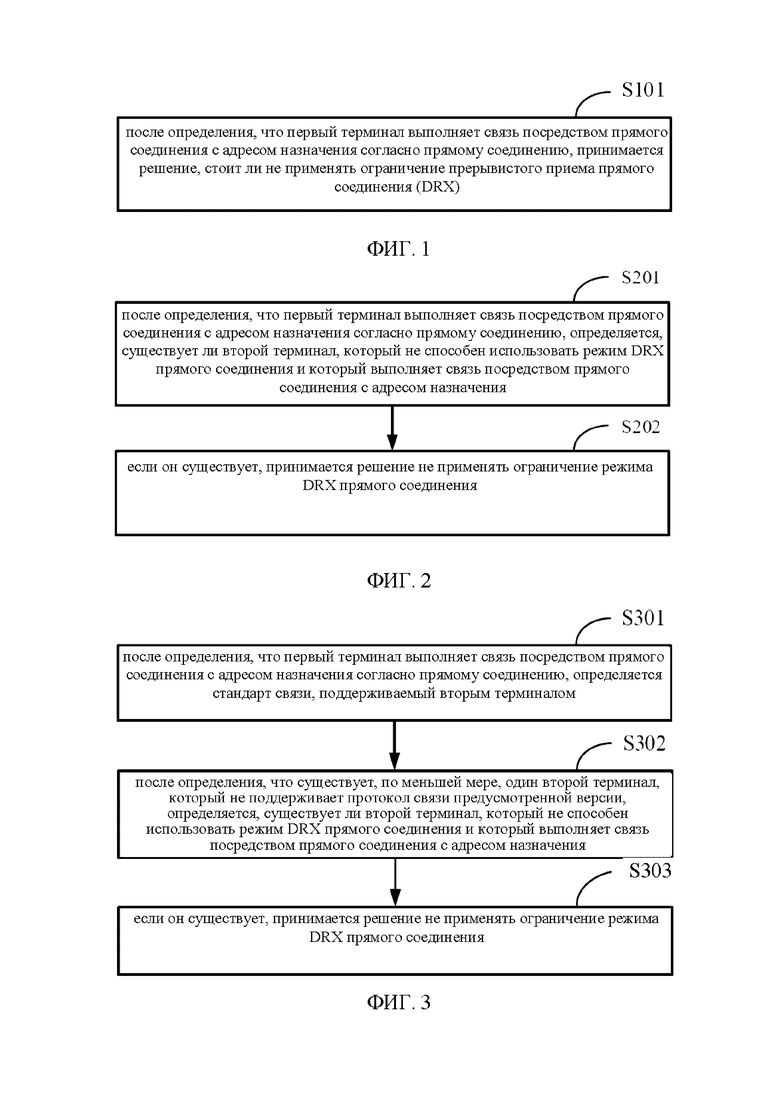

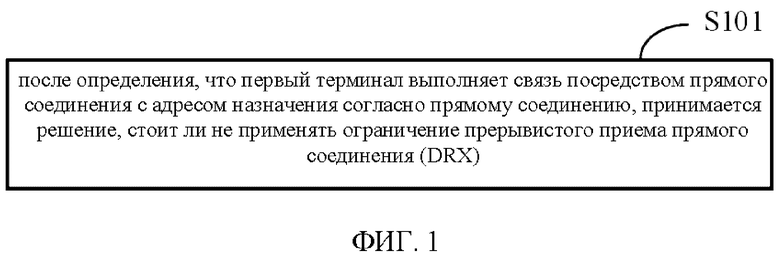

На фиг. 1 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия.

На фиг. 2 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

На фиг. 3 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

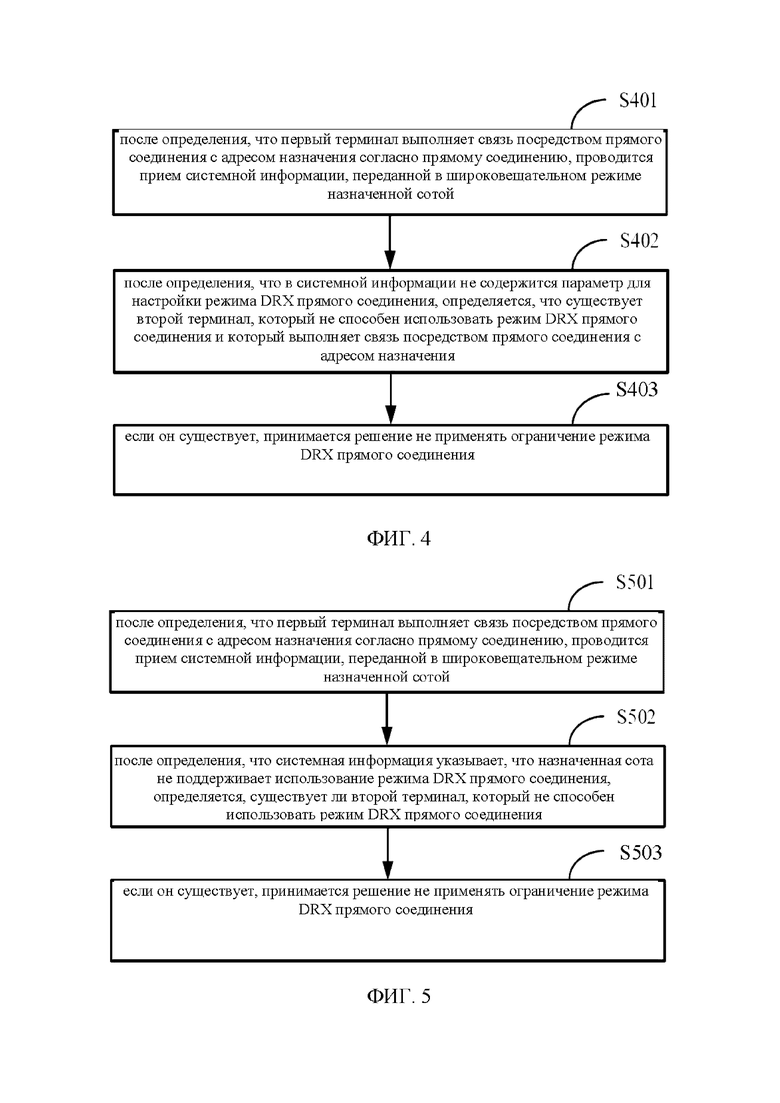

На фиг. 4 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

На фиг. 5 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

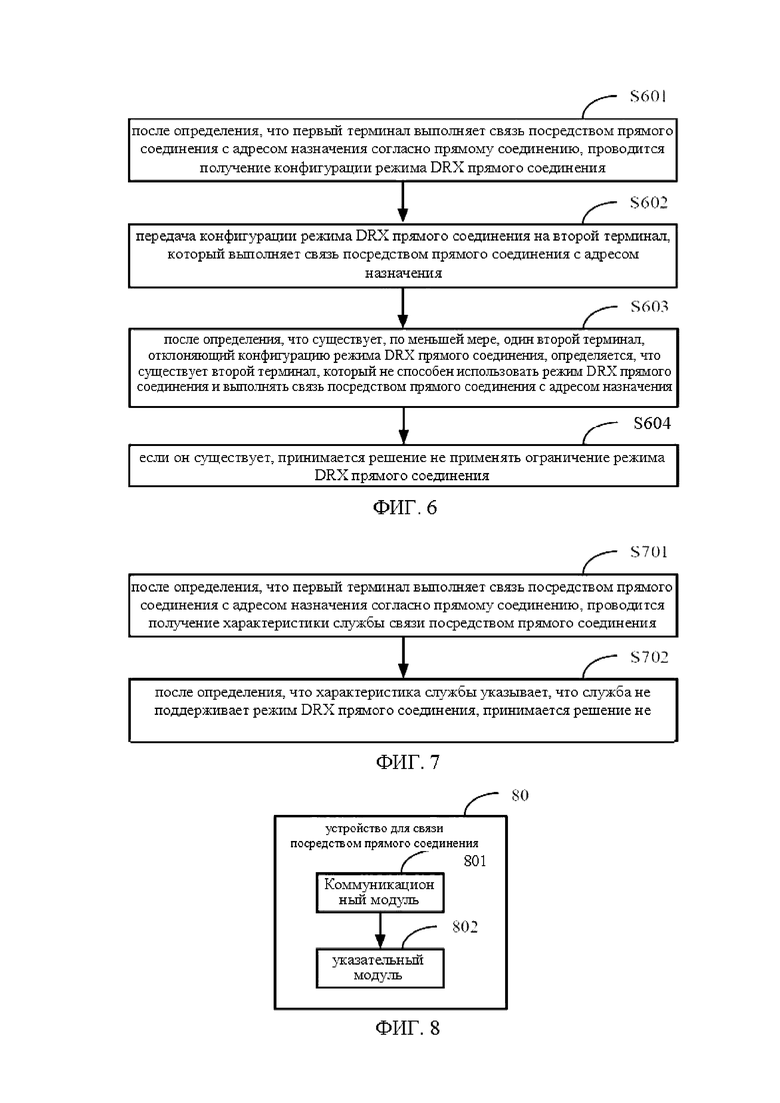

На фиг. 6 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

На фиг. 7 показана блок-схема алгоритма способа связи посредством прямого соединения согласно другому варианту осуществления настоящего раскрытия.

На фиг. 8 показана блок-схема устройства для связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия.

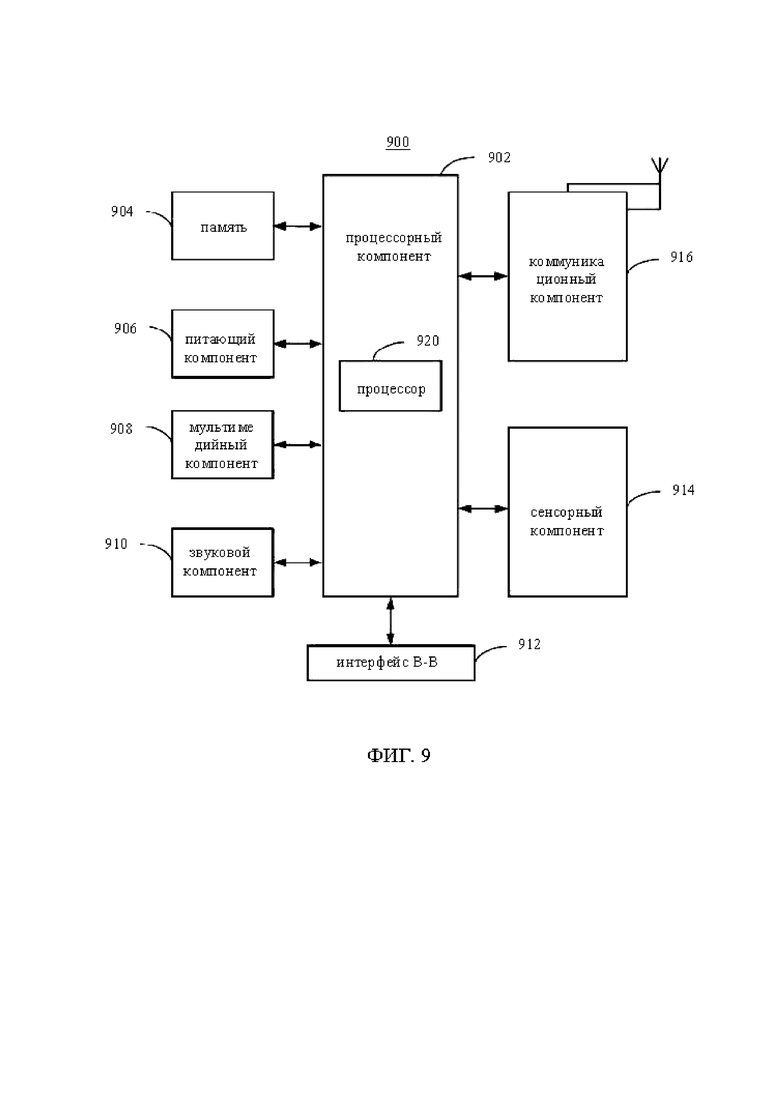

На фиг. 9 показана блок-схема коммуникационного устройства для связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия.

Подробное описание настоящего раскрытия

[16] Ниже приведено понятное и полное описание технических решений согласно вариантам осуществления настоящего раскрытия со ссылками на прилагаемые ниже фигуры. Очевидно, что описанные варианты осуществления являются только частью, а не всеми вариантами осуществления настоящего раскрытия. Все другие варианты осуществления, без каких-либо творческих усилий полученные специалистами в этой области техники на основании описанных в настоящем документе вариантов осуществления, попадают в объем правовой охраны настоящего раскрытия.

[17] Используемые в вариантах осуществления настоящего раскрытия термины применяются только для описания конкретных вариантов осуществления, и они не предназначены для ограничения вариантов осуществления настоящего раскрытия. Единственное число, используемое в вариантах осуществления настоящего раскрытия и в приложенной формуле раскрытия, также считается включающим в себя множественное число, за исключением тех случаев, когда контекст ясно указывает другие значения. Следует также понимать, что термин «и/или», который используется в настоящем раскрытии, включает любые и все комбинации одной или нескольких ассоциированных перечисленных позиций.

[18] Следует понимать, что хотя термины «первый», «второй» и «третий» могут быть использованы в вариантах осуществления в настоящем раскрытии для описания различных элементов информации, эти элементы информации не будут ограничены такими терминами. Такие термины используются только для того, чтобы отличить подобные элементы информации друг от друга. Например, без отклонения от сути и объема настоящего раскрытия, первый элемент информации может также называться вторым элементом информации, аналогично, второй элемент информации может также называться первым элементом информации. В зависимости от контекста, используемый в настоящем документе термин «если» можно интерпретировать как «когда», «пока» и «после определения».

[19] С целью краткости изложения и упрощения понимания термины «больше чем» или «меньше чем», «выше чем» или «ниже чем» используются в настоящем описании для указания взаимоотношений размера. Однако, как может быть понятно специалисту в данной области техники, термин «больше чем» также охватывает значение «не меньше чем», термин «меньше чем» также охватывает значение «не больше чем», термин «выше чем» также охватывает значение «не ниже чем», термин «ниже чем» также охватывает значение «не больше чем».

[20] На фиг. 1 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Показанный согласно этому варианту осуществления способ связи посредством прямого соединения может быть выполнен первым терминалом. В качестве первого терминала могут использоваться, помимо прочего, коммуникационные устройства, в частности, мобильные телефоны, планшеты, носимые устройства, датчики и устройства интернета вещей (Internet of Things - IoT). Первый терминал может использоваться в качестве устройства пользователя для связи с базовой станцией. Базовая станция может быть, помимо прочего, базовой станцией в системе связи, в частности, базовой станцией четвертого поколения 4G, базовой станцией пятого поколения 5G или базовой станцией шестого поколения 6G и т.д. Как показано на фиг. 1, этот способ связи посредством прямого соединения может предусматривать следующую стадию.

[21] На стадии S101 после определения, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению, принимается решение, стоит ли не применять ограничение прерывистого приема прямого соединения (DRX).

[22] Согласно варианту осуществления первый терминал может выполнять связь посредством прямого соединения с адресом назначения согласно прямому соединению. Например, во время выполнения одноадресной связи адрес назначения является адресом однорангового устройства. Во время выполнения многоадресной связи адрес назначения является адресом группы многоадресной рассылки. Во время выполнения широковещательной связи адрес назначения является адресом широковещательной рассылки.

[23] Согласно варианту осуществления первый терминал может быть стороной передачи данных, и первый терминал может передавать данные по адресу назначения. Принимающая данные сторона может называться вторым терминалом. Второй терминал может принимать данные, переданные по адресу назначения. Если взять в качестве примера многоадресную связь, первый терминал может передавать данные по адресу группы многоадресной рассылки, а второй терминал может принимать данные, переданные по адресу группы многоадресной рассылки.

[24] Согласно варианту осуществления первый терминал может быть стороной приема данных, и первый терминал может принимать данные, переданные по адресу назначения. Передающая данные сторона и другие принимающие данные стороны могут называться вторыми терминалами. Второй терминал, выступая в качестве передающей данные стороны, может передавать данные по адресу назначения. Второй терминал, выступая в качестве принимающий данные стороны, подобен первому терминалу и может принимать данные, переданные по адресу назначения. Следует отметить, что если связь с адресом назначения является одноадресной связью, то второй терминал является только передающей данные стороной. Если связь с адресом назначения является многоадресной или широковещательной связью, то в качестве второго терминала может использоваться передающая данные сторона, но могут также использоваться несколько других принимающих данные сторон.

[25] Согласно варианту осуществления, если первый терминал является терминалом, который поддерживает режим DRX прямого соединения, то терминал принимается решение, стоит ли не применять ограничение режима DRX прямого соединения после определения необходимости выполнения связи посредством прямого соединения с адресом назначения и до выполнения связи, в частности, передачи или приема данных.

[26] Следует отметить, что согласно режиму DRX прямого соединения терминал может переключиться в состояние сна или в состояние бодрствования. Что касается принимающей стороны, во время состояния бодрствования (также называемого промежутком активности) она отслеживает канал прямого соединения для приема данных, при этом она не отслеживает канал прямого соединения во время состояния сна, благодаря чему достигается эффект экономии электроэнергии. Что касается передающей стороны, определение, следует ли передавать данные, основано на состоянии режима DRX принимающей стороны. Когда принимающая сторона находится в состоянии бодрствования, передающая сторона передает данные, а когда принимающая сторона находится в состоянии сна, передающая сторона не передает данные.

[27] Согласно варианту осуществления первый терминал не применяет ограничение режима DRX прямого соединения и может переходить к выполнению соответствующих операций не учитывая, находится ли он в состоянии бодрствования. Например, если первый терминал используется в качестве принимающей данные стороны, отказ от применения ограничения режима DRX прямого соединения может означать отслеживание передаваемых по адресу назначения данных во всех местах расположения принимающих ресурсов прямого соединения. Или, если первый терминал используется в качестве передающей данные стороны, отказ от применения ограничения режима DRX прямого соединения может означать определение, что все передающие ресурсы прямого соединения могут использоваться для передачи данных по адресу назначения.

[28] Согласно варианту осуществления, если первый терминал принимает решение о применении ограничения режима DRX прямого соединения, планирование все еще выполняется на основании режима DRX прямого соединения. То есть прием и передача данных выполняются только во время промежутка активности принимающей стороны, благодаря этому экономится потребление электроэнергии терминалом.

[29] Согласно показанному на фиг.1 варианту осуществления настоящего раскрытия терминал не всегда использует режим DRX прямого соединения для связи посредством прямого соединения, а на основании фактической ситуации определяет, стоит ли не применять ограничение режима DRX прямого соединения. С одной стороны, это может устранить ненужную задержку доступа к данным, вызванную режимом DRX прямого соединения, с другой стороны, это может также устранить потери данных, вызванные рассогласованием использования режима DRX прямого соединения между передающей стороной и принимающей стороной.

[30] У терминала могут быть различные методы определения, стоит ли не применять режим DRX прямого соединения, которые будут описаны со ссылками на конкретные варианты осуществления.

[31] На фиг. 2 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 2, принятие решения, стоит ли не применять ограничение режима DRX прямого соединения, предусматривает следующие стадии.

[32] На стадии S201 определяется, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[33] Согласно варианту осуществления второй терминал, выполняющий связь посредством прямого соединения с адресом назначения, может быть разным в зависимости от типа связи. Например, для одноадресной связи второй терминал является одноранговым устройством по отношению к первому терминалу. Для многоадресной связи второй терминал является терминалом в группе многоадресной рассылки, отличным от первого терминала. Для широковещательной связи второй терминал является терминалом в домене широковещательной рассылки, отличным от первого терминала.

[34] Ниже приведены описания для первого терминала, который является передающей данные стороной и принимающей данные стороной, соответственно.

[35] Согласно варианту осуществления первый терминал может быть передающей данные стороной, и связь между первым терминалом и адресом назначения включает в себя передачу данных первым терминалом по адресу назначения. Второй терминал, выполняющий связь посредством прямого соединения с адресом назначения, является принимающей данные стороной. То есть второй терминал принимает данные, переданные по адресу назначения.

[36] Что касается одноадресной связи, второй терминал, выполняющий связь посредством прямого соединения с адресом назначения, является терминалом, указанным с помощью адреса назначения. Согласно этому первый терминал может определить, способен ли указанный с помощью адреса назначения терминал использовать режим DRX прямого соединения. Если да, то определяется, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Если нет, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[37] Что касается многоадресной и широковещательной связи, второй терминал, который выполняет связь посредством прямого соединения с адресом назначения, является терминалом, который принимает данные по адресу назначения, в частности, это другие терминалы в группе многоадресной рассылки или другие терминалы в домене широковещательной рассылки. Согласно этому первый терминал может определить, существует ли, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения в группе многоадресной рассылки или в домене широковещательной рассылки. Если все терминалы в группе многоадресной рассылки или в домене широковещательной рассылки способны использовать режим DRX прямого соединения, то определяется, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Если существует, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения в группе многоадресной рассылки или в домене широковещательной рассылки, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[38] Согласно варианту осуществления первый терминал может быть принимающей данные стороной, и связь между первым терминалом и адресом назначения включает в себя прием первым терминалом данных, переданных по адресу назначения. Второй терминал, выполняющий связь посредством прямого соединения с адресом назначения, является передающей данные стороной или может являться другими принимающими данные сторонами (то есть терминалами, отличными от первого терминала, которые принимают данные по адресу назначения).

[39] Что касается одноадресной связи, второй терминал, который выполняет связь посредством прямого соединения с адресом назначения, является передающий данные стороной (то есть терминалом, который передает данные по адресу назначения). Согласно этому первый терминал может определить, способна ли передающая данные сторона в одноадресной связи использовать режим DRX прямого соединения. Если да, то определяется, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Если нет, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[40] Что касается многоадресной и широковещательной связи, второй терминал, который выполняет связь посредством прямого соединения с адресом назначения, является передающим данные терминалом (то есть терминалом, который передает данные по адресу назначения), и, по меньшей мере, одним другим принимающим данные терминалом (то есть другим терминалом, отличным от первого терминала, который принимает данные по адресу назначения), то есть другим терминалом в группе многоадресной рассылки или другим терминалом в домене широковещательной рассылки. Согласно этому первый терминал может определить, существует ли, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения в группе многоадресной рассылки или в домене широковещательной рассылки. Если все терминалы в группе многоадресной рассылки или в домене широковещательной рассылки способны использовать режим DRX прямого соединения, то определяется, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Если существует, по меньшей мере, один второй терминал в группе многоадресной рассылки или в домене широковещательной рассылки, который не способен использовать режим DRX прямого соединения, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[41] Согласно варианту осуществления первый терминал может определить, существует ли второй терминал, который не способен использовать режим DRX прямого соединения для связи с, по меньшей мере, одним вторым терминалом, который осуществляет связь посредством прямого соединения с адресом назначения.

[42] Следует отметить, что наличие терминала, способного использовать режим DRX прямого соединения, включает в себя, по меньшей мере, две ситуации. Одна из них возникает, когда поддерживаемая терминалом версия стандарта связи не поддерживает режим DRX прямого соединения. Вторая возникает, когда терминал принимает решение не включать режим DRX прямого соединения во время текущего сеанса связи по прямому соединению на основании инструкции от базовой станции или типа службы.

[43] На стадии S202 после определения, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, принимается решение не применять ограничение режима DRX прямого соединения.

[44] Согласно варианту осуществления, если первый терминал определяет, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, принимается решение не применять ограничение режима DRX прямого соединения.

[45] Если первый терминал выполняет одноадресную связь и адрес назначения является адресом однорангового устройства (то есть второго терминала), и если первый терминал определяет, что второй терминал не способен использовать режим DRX прямого соединения, то ограничение режима DRX прямого соединения не применяется.

[46] Если первый терминал выполняет многоадресную связь и адрес назначения является адресом группы многоадресной рассылки, и если первый терминал определяет, что второй терминал не способен использовать режим DRX прямого соединения в группе многоадресной рассылки, то ограничение режима DRX прямого соединения не применяется.

[47] Если первый терминал выполняет широковещательную связь и адрес назначения является адресом широковещательной рассылки, и если первый терминал определяет, что второй терминал не способен использовать режим DRX прямого соединения в домене широковещательной рассылки, то ограничение режима DRX прямого соединения не применяется.

[48] Следует отметить, что если первый терминал является передающей стороной и имеется второй терминал, который не способен использовать режим DRX прямого соединения на принимающей стороне, то первый терминал не применяет ограничение режима DRX прямого соединения, чтобы улучшить своевременность передачи данных и устранить ненужную задержку доступа к данным. Например, может быть определено, что все ресурсы связи посредством прямого соединения можно использовать для передачи данных.

[49] Если первый терминал является принимающей стороной и имеется второй терминал, который не способен использовать режим DRX прямого соединения на других принимающих сторонах, то передающая сторона не применяет ограничение режима DRX прямого соединения во время передачи данных. То есть это не ограничивается передачей данных во время промежутка активности. Согласно этому, если первый терминал принимает данные только во время промежутка активности, могут быть вызваны потери данных. Следовательно, для обеспечения надежности приема данных терминал не применяет ограничение режима DRX прямого соединения. Например, он может отслеживать данные, переданные по адресу назначения на всех местах расположения принимающих ресурсов с помощью связи посредством прямого соединения.

[50] Согласно варианту осуществления, если определено, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, то применяется ограничение режима DRX прямого соединения, и связь посредством прямого соединения все еще выполняется с помощью режима DRX прямого соединения.

[51] На фиг. 3 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 3, в процессе определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусмотрены следующие стадии.

[52] На стадии S301 определяется стандарт связи, поддерживаемый вторым терминалом.

[53] На стадии S302 после определения, что существует, по меньшей мере, один второй терминал, который не поддерживает протокол связи предусмотренной версии, определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, причем предусмотренная версия является версией, которая поддерживает использование режима DRX прямого соединения.

[54] Согласно варианту осуществления первый терминал может определить стандарт связи, поддерживаемый вторым терминалом. Если определено, что, по меньшей мере, один второй терминал не поддерживает протокол связи предусмотренной версии, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[55] Например, предусмотренной версией может быть версия 17 (R17) стандарта связи 5G, а также версии, вышедшие после R17. Например, если первый терминал определяет, что версия стандарта связи, поддерживаемая, по меньшей мере, одним вторым терминалом, является версией R16, то определяется, что второй терминал не поддерживает протокол связи предусмотренной версии, вследствие чего определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[56] Согласно варианту осуществления, если определено, что все вторые терминалы поддерживают протокол связи предусмотренной версии, то определяется, что не существует второго терминала, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Следовательно, во время выполнения связи посредством прямого соединения планирование выполняется на основании режима DRX прямого соединения, то есть, прием и передача данных разрешены только во время промежутка активности принимающей стороны.

[57] На фиг. 4 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 4, в процессе определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусмотрены следующие стадии.

[58] На стадии S401 принимается системная информация, переданная в широковещательном режиме назначенной сотой.

[59] На стадии S402 после определения, что в системной информации не содержится параметр для настройки режима DRX прямого соединения, определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[60] Согласно варианту осуществления назначенной сотой может быть сота, частота передачи данных которой согласована с частотой передачи при связи посредством прямого соединения.

[61] Следует отметить, что во время выполнения связи посредством прямого соединения, как связь посредством прямого соединения между первым терминалом и адресом назначения, так и связь посредством прямого соединения между вторым терминалом и адресом назначения, выполняются с помощью частоты передачи связи посредством прямого соединения. Частота передачи может быть той же самой или отличаться от частоты передачи между первым терминалом и обслуживающей его сотой, или также частота передачи может быть той же самой или отличаться от частоты передачи между вторым терминалом и обслуживающей его сотой. Первый терминал и второй терминал работают на частоте передачи связи посредством прямого соединения, так что работающая на той же частоте передачи базовая станция может взаимодействовать с первым терминалом и вторым терминалом, например, передавать системную информацию на первый терминал и на второй терминал. Например, если первый терминал и второй терминал поддерживают режим DRX прямого соединения, сота, которая согласована с частотой связи посредством прямого соединения, может настроить режим DRX прямого соединения для первого терминала и для второго терминала, то есть передать параметр для настройки режима DRX прямого соединения в системной информации с помощью широковещательной передачи.

[62] Согласно варианту осуществления на основании этого терминал может получить системную информацию от назначенной соты. Если системная информация от, по меньшей мере, одной назначенной соты не содержит параметр для настройки режима DRX прямого соединения, и если первый терминал может определить, что первый терминал способен использовать режим DRX прямого соединения, то первый терминал может определить, что существует, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения.

[63] Согласно варианту осуществления назначенная сота может быть, по меньшей мере, одной сотой из обслуживающей соты и соседней соты для первого терминала.

[64] Следует отметить, что связь посредством прямого соединения обычно относится к связи посредством прямого соединения между терминалами на близком расстоянии. Следовательно, первый терминал может определить, что некоторые вторые терминалы, выполняющее связь посредством прямого соединения с адресом назначения, расположены в обслуживающей соте или в соседней соте первого терминала. Аналогично вышеупомянутым вариантам осуществления, если первый терминал и второй терминал поддерживают режим DRX прямого соединения, обслуживающая сота или соседняя сота может настроить режим DRX прямого соединения для первого терминала и для второго терминала, то есть передать им параметр для настройки режима DRX прямого соединения в системной информации с помощью широковещательной передачи.

[65] Согласно варианту осуществления на основании этого первый терминал может принять системную информацию, переданную в широковещательном режиме обслуживающей сотой и/или соседней сотой. То есть первый терминал принимает системную информацию, переданную в широковещательном режиме всеми сотами, к которым может относиться второй терминал. Если системная информация от, по меньшей мере, одной назначенной соты не содержит параметр для настройки режима DRX прямого соединения, и если первый терминал может определить, что первый терминал способен использовать режим DRX прямого соединения, то первый терминал может определить, что существует, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения.

[66] Согласно показанному на фиг.4 варианту осуществления в процессе приема системной информации от назначенной соты, в зависимости от того, содержит ли системная информация параметр для предсказания режима DRX прямого соединения, первый терминал может предсказать, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Этот метод является простым и оптимальным и может эффективно определить, стоит ли не применять ограничение режима DRX прямого соединения во время выполнения связи посредством прямого соединения.

[67] На фиг. 5 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 5, в процессе определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусмотрены следующие стадии.

[68] На стадии S501 принимается системная информация, переданная в широковещательном режиме назначенной сотой.

[69] На стадии S502 после определения, что системная информация указывает, что назначенная сота не поддерживает использование режима DRX прямого соединения, определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения.

[70] Согласно варианту осуществления назначенной сотой может быть сота, частота передачи данных которой согласована с частотой передачи при связи посредством прямого соединения.

[71] Следует отметить, что первый терминал и второй терминал работают на частоте передачи данных при связи посредством прямого соединения. Следовательно, работающая на этой частоте передачи данных базовая станция может передавать указания на первый терминал и на второй терминал. Например, если сота с помощью системной информации указывает, что невозможно использовать режим DRX прямого соединения, то первый терминал и второй терминал не способны использовать режим DRX прямого соединения.

[72] Согласно варианту осуществления на основании этого терминал может получить системную информацию от назначенной соты. Если системная информация от, по меньшей мере, одной назначенной соты указывает, что сота не поддерживает использование режима DRX прямого соединения, то определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения.

[73] Согласно варианту осуществления назначенная сота может быть, по меньшей мере, одной сотой из обслуживающей соты и соседней соты для первого терминала.

[74] Следует отметить, что поскольку связь посредством прямого соединения обычно используется между терминалами, находящимися на близком расстоянии, первый терминал может определить, что некоторые вторые терминалы, выполняющее связь посредством прямого соединения с адресом назначения, расположены в обслуживающей соте или в соседней соте первого терминала. Иначе говоря, обслуживающая сота второго терминала является обслуживающей сотой и/или соседней сотой для первого терминала. Например, если сота с помощью системной информации указывает, что невозможно использовать режим DRX прямого соединения, то тогда терминалы в соте не способны использовать режим DRX прямого соединения.

[75] Согласно варианту осуществления на основании этого первый терминал может принимать системную информацию, переданную в широковещательном режиме обслуживающей сотой и/или соседней сотой, то есть первый терминал может принимать системную информацию, переданную в широковещательном режиме всеми сотами, к которым может относиться второй терминал. Если системная информация от, по меньшей мере, одной назначенной соты указывает, что невозможно использовать режим DRX прямого соединения, то первый терминал может определить, что существует, по меньшей мере, один второй терминал, который не способен использовать режим DRX прямого соединения.

[76] Согласно показанному на фиг. 5 варианту осуществления в процессе приема системной информации от назначенной соты, в зависимости от того, указывает ли системная информация, что невозможно использовать режим DRX прямого соединения, первый терминал может предсказать, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Этот метод является простым и оптимальным и может эффективно определить, стоит ли не применять ограничение режима DRX прямого соединения во время выполнения связи посредством прямого соединения.

[77] На фиг.6 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 6, в процессе определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусмотрены следующие стадии.

[78] На стадии S601 принимается конфигурация режима DRX прямого соединения.

[79] На стадии S602 конфигурация режима DRX прямого соединения передается на второй терминал, который выполняет связь посредством прямого соединения с адресом назначения.

[80] Согласно варианту осуществления первый терминал может получить конфигурацию режима DRX прямого соединения. Например, терминал может получить конфигурацию режима DRX прямого соединения из своей собственной сохраненной конфигурации или может запросить конфигурацию у базовой станции.

[81] Согласно варианту осуществления первый терминал может передать конфигурацию режима DRX прямого соединения на каждый второй терминал. Например, если связь посредством прямого соединения является многоадресной связью, конфигурация режима DRX прямого соединения может быть передана на терминалы, отличные от первого терминала в группе многоадресной рассылки. Если связь посредством прямого соединения является широковещательной связью, конфигурация режима DRX прямого соединения может быть переданы на терминалы, отличные от первого терминала в домене широковещательной рассылки. Согласно варианту осуществления первый терминал может передать конфигурацию режима DRX прямого соединения на каждый второй терминал с помощью одноадресной связи.

[82] На стадии S603 после определения, что существует, по меньшей мере, один второй терминал, отклоняющий конфигурацию режима DRX прямого соединения, определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и выполнять связь посредством прямого соединения с адресом назначения.

[83] Согласно варианту осуществления, если второй терминал принимает конфигурацию режима DRX прямого соединения после ее приема, второй терминал может вернуть первому терминалу указательную информацию об успешном приеме конфигурации. Если конфигурации отклонена, на терминал может быть возвращена указательная информация об отклонении конфигурации.

[84] Согласно варианту осуществления на основании этого первый терминал может определить, может ли второй терминал использовать режим DRX прямого соединения на основании того, вернет ли второй терминал указательную информацию об отклонении конфигурации. Если второй терминал отклоняет конфигурацию режима DRX прямого соединения, определяется, что второй терминал не способен использовать режим DRX прямого соединения.

[85] Согласно варианту осуществления, если, по меньшей мере, один второй терминал отклоняет конфигурацию режима DRX прямого соединения, определяется, что существует второй терминал, который не способен использовать режим DRX прямого соединения и выполнять связь посредством прямого соединения с адресом назначения.

[86] Согласно показанному на фиг.6 варианту осуществления, первый терминал может определить, способен ли второй терминал использовать режим DRX прямого соединения с помощью передачи конфигурации режима DRX прямого соединения на основании того, отклоняет ли второй терминал конфигурацию. Согласно способу этого варианта осуществления первый терминал может эффективно определить, стоит ли не применять ограничение режима DRX прямого соединения во время выполнения связи посредством прямого соединения.

[87] На фиг. 7 показана блок-схема алгоритма способа связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 7, принятие решения, стоит ли не применять ограничение режима DRX прямого соединения, предусматривает следующие стадии.

[88] На стадии S701 получается характеристика службы связи посредством прямого соединения.

[89] На стадии S702 после определения, что характеристика службы указывает, что служба не поддерживает режим DRX прямого соединения, принимается решение не применять ограничение режима DRX прямого соединения.

[90] Согласно варианту осуществления первый терминал может определить, следует ли поддерживать режим DRX прямого соединения на основании службы, поддерживаемой связью посредством прямого соединения.

[91] Например, первый терминал может предварительно настроить несколько типов служб и указательную информацию для указания, поддерживают ли эти типы служб режим DRX прямого соединения. При необходимости эта конфигурация может передаваться базовой станции на первый терминал. На основании этой конфигурации первый терминал может определить тип службы, поддерживаемой связью посредством прямого соединения. Если этот тип службы не поддерживает режим DRX прямого соединения, характеристика службы указывает, что служба не поддерживает режим DRX прямого соединения, и поэтому принимается решение не применять ограничение режима DRX прямого соединения.

[92] Согласно альтернативному варианту службы могут быть определены на основании их атрибутов вместо проведения их классификации. Например, несколько атрибутов могут быть предварительно настроены в первом терминале, вместе с информацией, может ли каждый атрибут поддерживать режим DRX прямого соединения. Если атрибуты служб, поддерживаемых связью посредством прямого соединения, включают в себя атрибуты, которые не поддерживают режим DRX прямого соединения, характеристика службы указывает, что служба не поддерживает режим DRX прямого соединения, и поэтому может быть принято решение не применять ограничение режима DRX прямого соединения.

[93] Согласно показанному на фиг. 7 варианту осуществления первый терминал может принять решение на основании службы, поддерживаемой связью посредством прямого соединения. Если характеристика службы указывают, что режим DRX прямого соединения не поддерживается, первому терминалу не нужно обнаруживать второй терминал, который поддерживает связь с адресом назначения, то есть первый терминал может непосредственно принять решение не применять ограничение режима DRX прямого соединения, благодаря чему улучшается эффективность обработки, устраняется ненужная задержка доступа к данным, вызванная режимом DRX прямого соединения, а также устраняются потери данных, вызванные рассогласованием использования режима DRX прямого соединения между передающей стороной и принимающей стороной.

[94] Как описано в вышеупомянутых вариантах осуществления, первый терминал может быть либо передающей данные стороной, либо принимающей данные стороной, эти варианты описаны ниже.

[95] Согласно варианту осуществления первый терминал является передающей данные стороной. Если первый терминал примет решение не применять ограничение режима DRX прямого соединения, то первый терминал может дополнительно передать указательную информацию на базовую станцию. Указательная информация указывает базовой станции не применять ограничение режима DRX прямого соединения для передачи данных по адресу назначения.

[96] Например, если первый терминал находится в состоянии подключения по протоколу RRC, связь первого терминала посредством прямого соединения управляется обслуживающей сотой. После принятия решения не применять ограничение режима DRX прямого соединения первый терминал может послать на базовую станцию отчет, который может содержать описание адреса назначения и указательную информацию о неприменении ограничения режима DRX прямого соединения для передачи данных по адресу назначения.

[97] На основании этого базовая станция может не учитывать ограничение режима DRX прямого соединения во время планирования ресурсов для связи с первым терминалом посредством прямого соединения. То есть ресурс связи посредством прямого соединения не нужно ограничивать во время промежутка активности режима DRX прямого соединения. Таким образом, когда терминал выполняет связь посредством прямого соединения на основании запланированных базовой станцией ресурсов передачи прямого соединения, он также соответственно не применяет ограничение режима DRX прямого соединения.

[98] При необходимости первый терминал может послать отчет о ситуациях передачи по нескольким адресам назначения на базовую станцию в той же самой указательной информации. То есть первый терминал указывает базовой станции, следует ли не применять ограничение режима DRX прямого соединения для передачи данных по нескольким адресам назначения. Если ситуации передачи данных по нескольким адресам назначениям являются одинаковыми, в частности, неприменение ограничения режима DRX прямого соединения или применение ограничения режима DRX прямого соединения для всех адресов, первый терминал может передать на базовую станцию только одно указательное сообщение. Если ситуации передачи данных по нескольким адресам назначениям являются различными, в частности, неприменение ограничения режима DRX прямого соединения для некоторых адресов или применение ограничения режима DRX прямого соединения для некоторых адресов, первый терминал передает на базовую станцию указательную информацию отдельно для каждого адреса назначения.

[99] Согласно варианту осуществления, если первый терминал является передающей данные стороной, то решение первого терминала не применять ограничение режима DRX прямого соединения может включать в себя неприменение ограничения режима DRX прямого соединения при выборе ресурса прямого соединения для передачи данных по адресу назначения.

[100] Согласно одному примеру, если первый терминал не находится в состоянии подключения по протоколу RRC, например, находится в состоянии ожидания протокола RRC или в неактивном состоянии протокола RRC, связь первого терминала посредством прямого соединения не управляется обслуживающей сотой. Следовательно, первый терминал может самостоятельно выбрать ресурс связи посредством прямого соединения для связи посредством прямого соединения. При выборе ресурса все передающие ресурсы для связи посредством прямого соединения можно использовать для передачи данных по адресу назначения без применения ограничения режима DRX прямого соединения.

[101] Согласно варианту осуществления, если первый терминал является принимающей данные стороной, то решение первого терминала не применять ограничение режима DRX прямого соединения включает в себя принятие данных, переданных по адресу назначения, после принятия решения о неприменении ограничения режима DRX прямого соединения.

[102] Более подробно, первому терминалу не нужно учитывать, активирован ли режим DRX, вместо этого он непрерывно прослушивает данные, переданные по адресу назначения во всех местах расположения принимающих ресурсов прямого соединения. Следовательно, первый терминал может принимать данные, переданные по адресу назначения.

[103] Согласно вариантам осуществления описанного выше способа связи посредством прямого соединения, в настоящем раскрытии также предложены варианты осуществления устройства для связи посредством прямого соединения.

[104] На фиг. 8 показана блок-схема устройства для связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Показанное в этом варианте осуществления устройство для связи посредством прямого соединения может быть применено на первом терминале. В качестве первого терминала могут использоваться, помимо прочего, коммуникационные устройства, в частности, мобильные телефоны, планшеты, носимые устройства, датчики и устройства интернета вещей (Internet of Things - IoT). Первый терминал может использоваться в качестве устройства пользователя для связи с базовой станцией. Базовая станция может быть, помимо прочего, базовой станцией в системе связи, в частности, базовой станцией четвертого поколения 4G, базовой станцией пятого поколения 5G или базовой станцией шестого поколения 6G и т.д. Как показано на фиг. 8, устройство для связи посредством прямого соединения может содержать в себе следующие части.

[105] Коммуникационный модуль 801, выполненный с возможностью определять, стоит ли не применять ограничение прерывистого приема прямого соединения (DRX) после определения, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению.

[106] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью: определить, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения; и после определения, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, принять решение не применять ограничение режима DRX прямого соединения.

[107] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью определить поддерживаемый вторым терминалом стандарт связи; и после определения, что существует, по меньшей мере, один второй терминал, который не поддерживает протокол связи предусмотренной версии, определить, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения. Предусмотренная версия является версией, которая поддерживает использование режима DRX прямого соединения.

[108] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью принять системную информацию, переданную в широковещательном режиме назначенной сотой; и после определения, что в системной информации не содержится параметр для настройки режима DRX прямого соединения, принять решение, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения.

[109] Согласно варианту осуществления коммуникационный модуль 801 специально выполнен с возможностью принять системную информацию, переданную в широковещательном режиме назначенной сотой; и после определения, что системная информация указывает, что назначенная сота не поддерживает использование режима DRX прямого соединения, принять решение, что существует второй терминал, который не способен использовать режим DRX прямого соединения.

[110] Согласно варианту осуществления назначенной сотой является сота, частота передачи данных которой согласована с частотой передачи данных при связи посредством прямого соединения.

[111] Согласно варианту осуществления назначенная сота является, по меньшей мере, одной сотой из обслуживающей соты и соседней соты для первого терминала.

[112] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью: получить конфигурацию режима DRX прямого соединения; передать конфигурацию режима DRX прямого соединения на второй терминал, который выполняет связь посредством прямого соединения с адресом назначения; и после определения, что существует, по меньшей мере, один второй терминал, отклоняющий конфигурацию режима DRX прямого соединения, принять решение, что существует второй терминал, который не способен использовать режим DRX прямого соединения и выполнять связь посредством прямого соединения с адресом назначения.

[113] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью: получить характеристику службы связи посредством прямого соединения; и после определения, что характеристика службы указывает, что служба не поддерживает режим DRX прямого соединения, принять решение не применять ограничение режима DRX прямого соединения.

[114] Согласно варианту осуществления первый терминал является передающей данные стороной, и устройство дополнительно содержит в себе:

[115] указательный модуль 802, выполненный с возможностью передавать указательную информацию на базовую станцию после принятия решения не применять ограничение режима DRX прямого соединения. Указательная информация указывает базовой станции не применять ограничение режима DRX прямого соединения для передачи данных по адресу назначения.

[116] Согласно варианту осуществления коммуникационный модуль 801 выполнен с возможностью не применять ограничение режима DRX прямого соединения после выбора ресурса прямого соединения для передачи данных по адресу назначения.

[117] Согласно варианту осуществления первый терминал является принимающей данные стороной, и коммуникационный модуль 801 выполнен с возможностью принимать данные, переданные по адресу назначения после принятия решения не применять ограничение режима DRX прямого соединения.

[118] Согласно варианту осуществления адрес назначения является адресом назначения широковещательной рассылки по прямому соединению или адресом назначения группы многоадресной рассылки.

[119] Что касается устройства согласно вышеупомянутым вариантам осуществления, конкретные способы, с помощью которых каждый модуль выполняет свои операции, были подробно описаны в вариантах осуществления соответствующих способов, и это не будет дополнительно описано в настоящем документе.

[120] Что касается вариантов осуществления устройства, поскольку они в существенной степени соответствуют вариантам осуществления способа, соответствующие части можно посмотреть в описаниях вариантов осуществления способа. Вышеописанные варианты осуществления устройства являются только иллюстративными, при этом описанные как отдельные компоненты модули могут быть или могут не быть физически разделенными, а показанные как модули компоненты могут быть или могут не быть физическими модулями, иначе говоря, они могут быть либо расположены в одном месте, либо распределены по множеству сетевых модулей. Некоторые или все модули могут быть выбраны согласно фактическим потребностям для достижения цели конкретного варианта осуществления. Специалисты в данной области техники могут осознать и реализовать это без каких-либо творческих усилий.

[121] Согласно вариантам осуществления настоящего раскрытия также предложено коммуникационное устройство для связи посредством прямого соединения, содержащее в себе:

[122] процессор; и

[123] память для хранения компьютерной программы.

[124] Когда компьютерная программа выполняется процессором, реализуется вышеописанный способ связи посредством прямого соединения, как описано в любом из вышеупомянутых вариантов осуществления.

[125] Согласно вариантам осуществления настоящего раскрытия дополнительно предложен машиночитаемый носитель данных. Когда компьютерная программа выполняется процессором, реализуются стадии вышеописанного способа связи посредством прямого соединения, как описано в любом из вышеупомянутых вариантов осуществления.

[126] Процедура способа связи посредством прямого соединения согласно настоящему раскрытию кратко описана и продемонстрирована ниже на примерах на основе технических особенностей.

[127] Согласно предшествующему уровню техники передающая абонентская аппаратура (User Equipment - UE) не способна определить, подходит ли связь посредством прямого соединения с определенной группой многоадресной рассылки или с определенной группой широковещательной рассылки для использования режима DRX прямого соединения. Следовательно, она не способна определить, нужно ли при передаче данных, соответствующей связи посредством прямого соединения, учитывать ограничение режима DRX прямого соединения во время промежутка активности. Согласно альтернативному варианту, базовая станция, передающая данные на аппаратуру UE, не способна определить, использует ли связь посредством прямого соединения с определенной группой многоадресной рассылки или с определенной группой широковещательной рассылки режим DRX прямого соединения, и нужно ли при планировании соответствующего ресурса связи посредством прямого соединения учитывать ограничение режима DRX прямого соединения во время промежутка активности. Если передающие ресурсы запланированы согласно времени промежутка активности режима DRX прямого соединения, может быть вызвана задержка доступа к данным. Если передающие ресурсы запланированы без учета времени промежутка активности режима DRX прямого соединения, могут быть вызваны потери данных.

[128] Для решения вышеупомянутых технических проблем согласно настоящему раскрытию можно использовать следующий способ связи посредством прямого соединения.

[129] Согласно варианту раскрытия аппаратура UE определяет, подходит ли связь посредством прямого соединения по адресу назначения для использования режима DRX прямого соединения.

[130] Согласно варианту раскрытия способы определения включает в себя один или несколько из следующих способов:

[131] Способ 1: определение, имеется ли аппаратура UE версии R16 для связи посредством прямого соединения для приема данных по адресу назначения. Если да, то соответствующая адресу назначения связь посредством прямого соединения не подходит для использования режима DRX прямого соединения.

[132] Способ 2: определение, содержится ли параметр режима DRX прямого соединения в системной широковещательной рассылке из соты, эта сота может быть обслуживающей сотой или соседней сотой. Если параметр не содержится, режим DRX прямого соединения не подходит для связи посредством прямого соединения с широковещательной рассылкой и групповой рассылкой.

[133] Согласно варианту осуществления сота является любой сотой с частотой передачи данных для связи посредством прямого соединения.

[134] Согласно варианту осуществления сота может быть обслуживающей сотой или соседней сотой.

[135] Способ 3: системная широковещательная рассылка из соты, включая функцию с указательной информацией о поддержке режима DRX прямого соединения. Если сота не поддерживает режим DRX прямого соединения, режим DRX прямого соединения не подходит для связи посредством прямого соединения с широковещательной рассылкой и групповой рассылкой.

[136] Согласно варианту осуществления сота является любой сотой с частотой передачи данных для связи посредством прямого соединения.

[137] Согласно варианту осуществления сота может быть обслуживающей сотой или соседней сотой.

[138] Способ 4: если одноранговая аппаратура UE принимает конфигурацию режима DRX, переданную аппаратурой UE, и возвращает информацию об отклонении режима DRX прямого соединения, то режим DRX прямого соединения не применяется для адреса назначения одноранговой аппаратуры UE.

[139] Согласно варианту осуществления аппаратура UE создает отчет с информацией о том, пригоден ли адрес назначения для использования режима DRX прямого соединения для связи с базовой станции.

[140] При необходимости, если все адреса групповой рассылки или широковещательной рассылки не пригодны для использования режима DRX прямого соединения, можно поместить в отчет только одно сообщение.

[141] Согласно варианту осуществления, если аппаратура UE передает данные по связи посредством прямого соединения по адресу назначения, который не пригоден для использования режима DRX прямого соединения, для передачи можно использовать все передающие ресурсы.

[142] Согласно варианту осуществления после приема адреса назначения, который не является аппаратурой UE с режимом DRX прямого соединения, базовая станция не учитывает ограничение режима DRX прямого соединения во время планирования соответствующих ресурсов для связи посредством прямого соединения. То есть ресурсы связи посредством прямого соединения не нужно ограничивать во время промежутка активности режима DRX прямого соединения.

[143] Согласно варианту осуществления аппаратура UE не использует режим DRX прямого соединения во время приема данных по связи посредством прямого соединения с адресом назначения, который не пригоден для использования режима DRX прямого соединения.

[144] На фиг. 9 показана блок-схема коммуникационного устройства 900 для связи посредством прямого соединения согласно варианту осуществления настоящего раскрытия. Например, устройство 900 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, приемопередатчиком сообщений, игровой консолью, планшетом, медицинским устройством, устройством спортивного тренажера, карманным персональным компьютером и т.д.

[145] Как показано на фиг. 9, устройство 900 может включать в себя один или несколько из следующих компонентов: процессорный компонент 902, память 904, питающий компонент 906, мультимедийный компонент 908, звуковой компонент 910, интерфейс 912 ввода-вывода (В-В), сенсорный компонент 914 и коммуникационный компонент 916.

[146] Процессорный компонент 902 обычно управляет всеми операциями устройства 900, в частности, операциями, связанными с отображением, телефонными звонками, передачей данных, работой камеры, а также операциями записи. Процессорный компонент 902 может включать в себя один или несколько процессоров 920 для выполнения всех или части стадий вышеупомянутого способа. Более того, процессорный компонент 902 может включать один или несколько модулей, которые упрощают взаимодействие между процессорным компонентом 902 и другими компонентами. Например, процессорный компонент 902 может включать в себя мультимедийный модуль, которые упрощает взаимодействие между мультимедийным компонентом 908 и процессорным компонентом 902.

[147] Память 904 выполнена с возможностью хранить различные типы данных для поддержки работы устройства 900. Примерами таких данных является команды для любых прикладных программ или способов, выполняемых на устройстве 900, контактная информация, данные телефонной книги, сообщения, изображения, видео и т.п.Память 904 может быть реализована с использованием любого типа энергозависимых или энергонезависимых устройств, или любой их комбинации, например, как статическое оперативное запоминающее устройство (СОЗУ), электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ), стираемое программируемое постоянное запоминающее устройство (СППЗУ), программируемое постоянное запоминающее устройство (ППЗУ), постоянное запоминающее устройство (ПЗУ), магнитная память, флеш-память, магнитный или оптический диск.

[148] Питающий компонент 906 обеспечивает питание для различных компонентов устройства 900. Питающий компонент 906 может включать в себя систему управления питанием, один или несколько блоков питания, и любые другие компоненты, ассоциированные с созданием, управлением и распределением питания в устройстве 900.

[149] Мультимедийный компонент 908 включает в себя экран, обеспечивающий выходной интерфейс между устройством 900 и пользователем. Согласно некоторым вариантам осуществления, экраном может быть жидкокристаллический дисплей (ЖКД) или сенсорная панель (Touch Panel - TP). Если экраном является сенсорная панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или несколько датчиков для опознавания касаний, движений пальцем и жестов на сенсорной панели. Датчики касания могут опознавать не только границы касания или движение пальцем, но также опознавать длительность времени и давление, ассоциированные с действием касания или движения пальца. Согласно некоторым вариантом осуществления мультимедийный компонент 908 включает в себя фронтальную камеру и/или тыловую камеру. Когда устройство 900 находится в рабочем режиме, например, в режиме фотографирования или в режиме видеосъемки, фронтальная и/или тыловая камера может принимать внешние мультимедийные данные. Каждая фронтальная и тыловая камера может быть камерой с неподвижным объективом или иметь возможность регулировки фокусного расстояния и оптического увеличения.

[150] Звуковой компонент 910 выполнен с возможностью выводить и/или вводить звуковые сигналы. Например, звуковой компонент 910 включает в себя микрофон (MIC), выполненный с возможностью принимать внешний звуковой сигнал, когда устройство 900 находится в рабочем режиме, в частности, в режиме телефонного звонка, режиме записи и режиме распознавания голоса. Принятый звуковой сигнал можно в дальнейшем сохранить в памяти 904 или передать с помощью коммуникационного компонента 916. Согласно некоторым вариантам осуществления звуковой компонент 910 дополнительно включает в себя громкоговоритель для вывода звуковых сигналов.

[151] Интерфейс 912 В-В обеспечивает интерфейс между процессорным компонентом 902 и модулями периферийных интерфейсов, например, с клавиатурой, нажимным колесиком мыши, кнопками и тому подобным. Кнопки могут включать в себя, помимо прочего, кнопку возврата, кнопку громкости кнопку пуска и кнопку блокировки.

[152] Сенсорный компонент 914 включает в себя один или несколько датчиков для обеспечения оценки состояния различных аспектов устройства 900. Например, сенсорный компонент 914 может обнаружить открытое/закрытое состояние устройства 900, относительное расположение компонентов, например, дисплея и кнопочной панели устройства 900, изменение положения устройства 900 или компонента устройства 900, наличие или отсутствие контакта пользователя с устройством 900, ориентацию или ускорение/замедление устройства 900, изменение температуры устройства 900. Сенсорный компонент 914 может включать в себя бесконтактный датчик, выполненный с возможностью обнаружить присутствие поблизости объектов без какого-либо физического контакта. Сенсорный компонент 914 может также включать в себя датчик света, например, выполненный по технологии комплементарного металл-оксид-полупроводника (КМОП) или прибора с зарядовой связью (ПЗС) датчик изображения для использования в приложениях формирования изображений. Согласно некоторым вариантам осуществления сенсорный компонент 914 может также включать в себя датчик ускорения, гироскопический датчик, магнитный датчик, датчик давления или датчик температуры.

[153] Коммуникационный компонент 916 выполнен с возможностью поддержки передачи данных, проводной или беспроводной, между устройством 900 и другими устройствами. Устройство 900 может получить доступ к беспроводной сети, поддерживающей известный стандарт в области связи, например, Wi-Fi, 2G, 3G, 4G LTE, 5G NR или их комбинацию. Согласно приведенному в качестве примера варианту осуществления коммуникационный компонент 916 принимает широковещательный сигнал или распространяемую при радиовещании информацию от внешней системы управления радиовещанием по каналу радиовещания. Согласно приведенному в качестве примера варианту осуществления коммуникационный компонент 916 дополнительно включает в себя модуль коммуникации в ближнем поле (Near Field Communication - NFC) для обеспечения ближней радиосвязи. Например, модуль NFC может быть реализован на основании технологии радиочастотной идентификации (RF Identification - RFID), технологии Ассоциации передачи данных в инфракрасном диапазоне (Infrared Data Association - IrDA), технологии со сверхширокой полосой пропускания (Ultra-Wide Band - UWB), технологии BlueTooth (ВТ) и других технологий.

[154] Согласно приведенному в качестве примера варианту осуществления для выполнения вышеуказанных способов устройство 900 может быть реализовано с помощью одной или нескольких специализированных заказных интегральных схем (Application Specific Integrated Circuit - ASIC), цифровых сигнальных процессоров (ЦСП), устройств цифровой обработки сигнала (Digital Signal Processing Device - DSPD), программируемых логических устройств (ПЛУ), программируемых логических интегральных схем (ПЛИС), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов.

[155] Согласно приведенному в качестве примера варианту осуществления здесь также предложен долговременный машиночитаемый носитель данных, в том числе выполняемых команд, например, память 904. Вышеупомянутые команды могут быть выполнены в устройстве 900 процессором 920 для реализации вышеупомянутых способов. Например, долговременный машиночитаемый носитель данных может быть ПЗУ, оперативным запоминающим устройством (ОЗУ), диском CD-ROM, магнитной лентой, гибкой дискетой и оптическим устройством хранения данных.

[156] Другие варианты осуществления настоящего раскрытия будут очевидны специалистам в этой области техники после рассмотрения описания и практических реализаций описанного в настоящем документе раскрытия. Настоящее описание раскрытия предназначено для охватывания любых вариантов, применений или адаптаций раскрытия с соблюдением его основных принципов и включая такие отклонения от раскрытия, которые считаются известными или общепринятыми в этой области техники. Предполагается, что описание и варианты осуществления следует рассматривать только как иллюстративные, а истинные объем и сущность изобретения указаны в приложенной формуле изобретения.

[157] Следует понимать, что настоящее раскрытие не ограничено конкретным истолкованием, которое было описано выше и показано на прилагаемых фигурах, и что можно выполнять различные модификации и изменения, не выходя за пределы объема настоящего раскрытия. Предполагается, что объем настоящего раскрытия ограничен только приложенной формулой изобретения.

[158] Следует отметить, что в этом контексте термины описания отношений, в частности, «первый» и «второй», используются только для того, чтобы отличить один объект или операцию от другого объекта или операции, при этом нет никакого требования о наличии таких фактических отношений или последовательности между этими объектами или операциями. Следует также отметить, что термины «включает в себя», «содержит» и любые другие их варианты предназначены для описания неэксклюзивных включений, так что способ, изделие или устройство, включающее в себя ряд элементов, может не только включать в себя эти элементы, но также включать в себя другие элементы, которые не указаны явно, или также включать в себя элементы, неотъемлемые для такого способа, изделия или устройства. Если нет дополнительных ограничений, определенный фразой «включая в себя…» элемент не исключает существования других идентичных элементов в процессе, способе, изделии или устройстве, которое включает в себя этот элемент.

[159] Выше приведено подробное описание способов и устройств, предложенных согласно вариантам осуществления настоящего раскрытия. Конкретные примеры используется в этом описании для объяснения принципов и практических реализаций настоящего раскрытия. Описания вышеупомянутых вариантов осуществления используются только для упрощения понимания способов и основных идей настоящего раскрытия. В то же время специалисты в этой области техники на основании описанных в настоящем документе идей могут внести изменения в конкретные практические реализации, способы и область применения. Таким образом, контент данного описания не следует толковать в качестве ограничения настоящего раскрытия.

Изобретение относится к технологии связи и, более конкретно, к способу и устройству для связи посредством прямого соединения. Технический результат заключается в устранении ненужной задержки доступа к данным, вызванной режимом DRX прямого соединения, а также в устранении потери данных, вызванной рассогласованием использования режима DRX прямого соединения между передатчиком и приемником. Способ связи посредством прямого соединения, выполняемый первым терминалом, предусматривает определение, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению, и принятие решения стоит ли игнорировать ограничение прерывистого приема прямого соединения (DRX). После принятия решения не применять ограничение режима DRX прямого соединения осуществляют передачу указательной информации на базовую станцию. Указательная информация указывает базовой станции не применять ограничение режима DRX прямого соединения для передачи данных по адресу назначения. 2 н. и 11 з.п. ф-лы, 9 ил.

1. Способ связи посредством прямого соединения, выполняемый первым терминалом, который предусматривает стадии:

определение, что первый терминал выполняет связь посредством прямого соединения с адресом назначения согласно прямому соединению, и принятие решения, стоит ли не применять ограничение прерывистого приема прямого соединения (DRX), причем первый терминал является передающей данные стороной, и,

после принятия решения не применять ограничение режима DRX прямого соединения, передачу указательной информации на базовую станцию, причем указательная информация указывает базовой станции не применять ограничение режима DRX прямого соединения для передачи данных по адресу назначения.

2. Способ по п. 1, отличающийся тем, что процесс определения, стоит ли не применять ограничение режима DRX прямого соединения, предусматривает следующие стадии:

определение, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения; и

когда определено, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, принимается решение не применять ограничение режима DRX прямого соединения.

3. Способ по п. 2, отличающийся тем, что процесс определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусматривает следующие стадии:

определение стандарта связи, поддерживаемого вторым терминалом; и

определение, что существует, по меньшей мере, один второй терминал, который не поддерживает протокол связи предусмотренной версии, и определение, что существует второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, причем предусмотренная версия является версией, которая поддерживает использование режима DRX прямого соединения.

4. Способ по п. 2, отличающийся тем, что процесс определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусматривает следующие стадии:

прием системной информации, переданной в широковещательном режиме назначенной сотой; и

определение, что в системной информации не содержится параметр для настройки режима DRX прямого соединения, и

определение, что существует второй терминал, который не способен использовать режим DRX прямого соединения и

который выполняет связь посредством прямого соединения с адресом назначения.

5. Способ по п. 2, отличающийся тем, что процесс определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусматривает следующие стадии:

прием системной информации, переданной в широковещательном режиме назначенной сотой; и

определение, что системная информация указывает, что назначенная сота не поддерживает использование режима DRX прямого соединения, и

определение, что существует второй терминал, который не способен использовать режим DRX прямого соединения.

6. Способ по п. 4 или 5, отличающийся тем, что назначенной сотой является сота, частота передачи данных которой согласована с частотой передачи данных при связи посредством прямого соединения.

7. Способ по п. 4 или 5, отличающийся тем, что назначенная сота является, по меньшей мере, одной сотой из обслуживающей соты и соседней соты для первого терминала.

8. Способ по п. 2, отличающийся тем, что процесс определения, существует ли второй терминал, который не способен использовать режим DRX прямого соединения и который выполняет связь посредством прямого соединения с адресом назначения, предусматривает следующие стадии:

получение конфигурации режима DRX прямого соединения;

передача конфигурации режима DRX прямого соединения на второй терминал, который выполняет связь посредством прямого соединения с адресом назначения; и

определение, что, по меньшей мере, один второй терминал отклоняет конфигурацию режима DRX прямого соединения, и

определение, что существует второй терминал, который не способен использовать режим DRX прямого соединения и выполнять связь посредством прямого соединения с адресом назначения.

9. Способ по п. 1, отличающийся тем, что процесс определения, стоит ли не применять ограничение режима DRX прямого соединения, предусматривает следующие стадии:

получение характеристики службы связи посредством прямого соединения; и

определение, что характеристика службы указывает, что служба не поддерживает режим DRX прямого соединения, и принятие решения не применять ограничение режима DRX прямого соединения.

10. Способ по п. 1, отличающийся тем, что первый терминал является передающей данные стороной, и процесс отказа от применения ограничения режима DRX прямого соединения предусматривает стадию:

отказ от применения ограничения режима DRX прямого соединения в то время, когда проводится выбор ресурса прямого соединения для передачи данных по адресу назначения.

11. Способ по п. 1, отличающийся тем, что первый терминал является передающей данные стороной, и процесс отказа от применения ограничения режима DRX прямого соединения предусматривает стадию:

прием данных, переданных по адресу назначения после принятия решения не применять ограничение режима DRX прямого соединения.

12. Способ по п. 1, отличающийся тем, что адрес назначения является адресом назначения широковещательной рассылки по прямому соединению или адресом назначения группы многоадресной рассылки прямого соединения.

13. Коммуникационное устройство для связи посредством прямого соединения, содержащее в себе:

процессор;

память для хранения компьютерной программы; причем, когда компьютерная программа выполняется процессором, реализуется способ связи посредством прямого соединения согласно любому из пп. 1-12.
