КАРКАС ДЛЯ УСТАНОВКИ ПАНЕЛЕЙ (варианты) Российский патент 2025 года по МПК E04B2/60 E04B9/18

Область техники

Изобретение относится к строительству, а именно к отделке потолков и возведению или отделке стен.

Уровень техники

Известно решение «Подвесной потолок… на двухуровневом КНАУФ-профиле» включающий каркас, и состоящий из П-образных профилей расположенных в два уровня: на первом - продольно, на втором - поперечно. Первый уровень профилей закреплен на потолке через подвес, а второй слой профилей закреплен через соединитель к профилям первого слоя.

Недостатками данного решения является конструктивная толщина, отнимающая значительно высоту помещения. Тяжесть каркаса, за счет значительного числа элементов. Смещение профилей относительно горизонтали и/или вертикали, а так же выкручивание профилей в процессе эксплуатации. (https://www.knauf.ru/msk/systems/potolki-gipsokarton/)

Техническая задача, на решение которой направлено заявленное решение, это устранение недостатков аналога, за счет разработки конструкции каркаса с уменьшенной конструктивной толщиной и с уменьшенным весом, а так же с конструктивными решениями предотвращающими мигрирование элементов конструкции.

Раскрытие сущности изобретения

Поставленная задача решается за счет выполнения каркаса¹ (¹ КАРКАС (от франц. carcasse - скелет) - в технике - остов (скелет) какого-либо изделия, здания или сооружения, состоящий из отдельных скрепленных между собой элементов. Определяет прочность, устойчивость, долговечность, форму изделия (сооружения). Большой Энциклопедический словарь. 2000) для установки панелей (1), включающего как минимум один профиль (1.1), и как минимум одну спицу (2) фиг. 1-6.

В рамках заявленного решения под панелями (1) следует понимать потолочные, стеновые панели, в том числе панели сложной формы, под профилем (1.1) следует понимать строительный каркасный профиль: потолочный, стеновой, в том числе сложной формы.

В случае когда используется несколько профилей (1.1), они могут быть установлены как вдоль короткой стороны потолка/стены, так и поперек.

Во всех вариантах исполнения, панель (1) крепится к профилю (1.1) через крепежный элемент (1.2) фиг. 3, 5.

В первом варианте исполнения фиг. 1, 2, 3 каркас имеет как минимум три профиля (1.1) и как минимум две спицы (2), имеющие одинаковую длину, и установлены на одинаковом расстоянии, но со смешением друг от друга на один поперечный профиль (1.1). Следует понимать, что описанный минимум может быть использован как раппорт² (² РАППОРТ - повторяющаяся часть (мотив). Большой Энциклопедический словарь. 2000) (С).

Во втором варианте исполнения фиг. 4 каркас включает как минимум пять профилей (1.1) и как минимум две спицы (2), имеющие одинаковую длину, и установленные рядом, и со смешением друг от друга на один поперечный профиль (1.1). В частном случае исполнения когда спиц больше чем две, следующая пара устанавливается паралелльно и на расстоянии от первой пары. Следует понимать, что описанный минимум может быть использован как раппорт (С).

В третьем варианте исполнения фиг. 5 каркас включает как минимум два профиля (1.1) и две спицы (2), имеющие одинаковую длину, и установленные на противоположных сторонах профиля (1.1).

Спицы (2) в вариантах исполнения 1-3 имеют одинаковую длину, и в каркасе закреплены поперек профилей (1.1) фиг. 3 со смещением относительно друг друга так, что на один профиль (1.1) приходится, как минимум по две спицы.

В четвертом варианте исполнения фиг. 6 каркас включает как минимум один профиль (1.1) сложной формы с ребрами и одну изогнутую спицу (2) установленную (1.1), через профиль (1.1). Ребра (1.1.1) в профиле расположены продольно друг другу.

Во всех вариантах исполнения, спица (2) проходит через отверстия как минимум в двух стенках профиля (1.1) фиг. 3, 5.

В частном случае, во всех вариантах исполнения, спицы (2) могут иметь паз (2.2) для установки стопорных колец (2.3) фиг. 3, 5.

В частном случае, во всех вариантах исполнения, спицы (2) могут дополнительно иметь силовой крепеж (2.1) к потолку, что дополнительно выравнивает элементы каркаса относительно друг друга фиг. 1, 2.

В частном случае, во всех вариантах исполнения, в местах соединения панелей (1), каркас имеет дополнительный профиль (1.4) монтируемый на уже установленные спицы (2) фиг. 4. Заявленное решение во всех вариантах исполнения за счет спиц и их расположения, позволяет достичь выравнивания элементов каркаса относительно друг друга и предотвращение мигрирование элементов конструкции выкручивания, провисания и т.д. Краткое описание чертежей

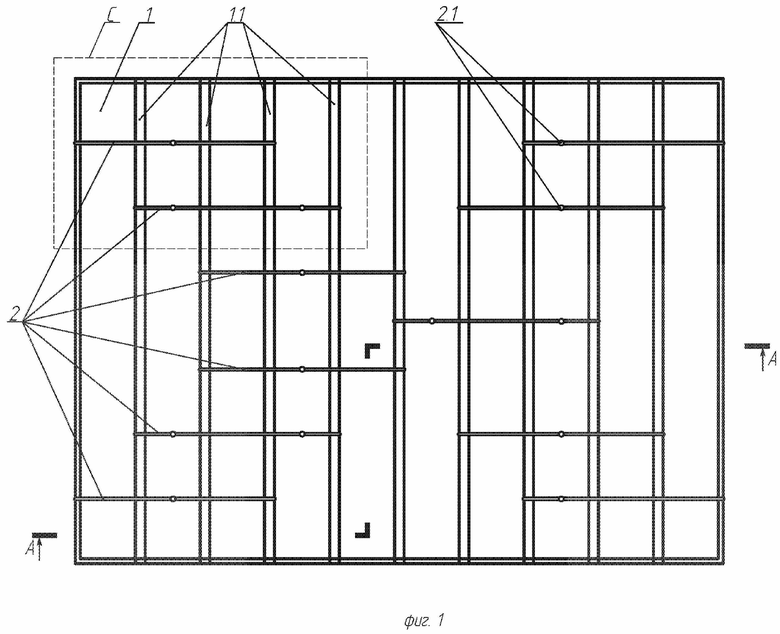

Фиг. 1 - схематичное изображение заявленного каркаса по первому варианту исполнения, вид сверху;

фиг. 2 - схематичное изображение заявленного каркаса по первому варианту исполнения, вид сбоку в разрезе А-А;

фиг. 3 - схематичное изображение заявленного каркаса по первому варианту исполнения, вид сбоку в разрезе в увеличении B;

фиг. 4 - схематичное изображение заявленного каркаса по второму варианту исполнения, вид сверху;

фиг. 5 - схематичное изображение заявленного каркаса по третьему варианту исполнения, вид сверху;

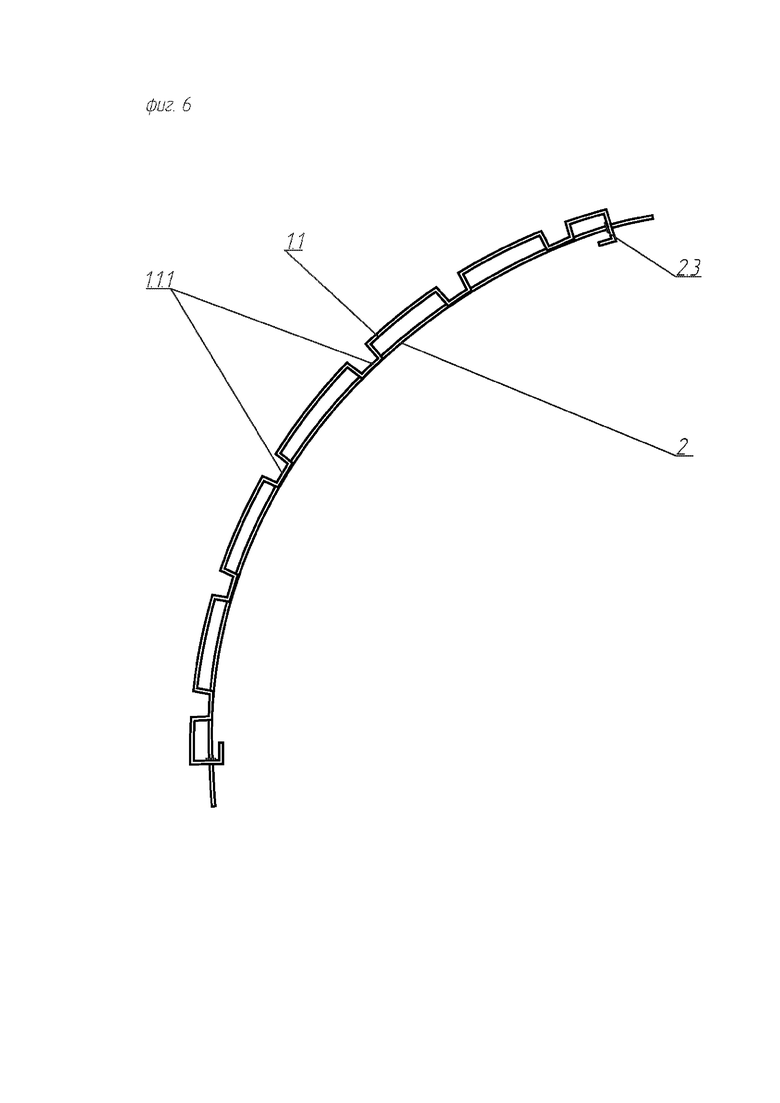

фиг. 6 - схематичное изображение заявленного каркаса по третьему варианту исполнения для изделий сложной формы, вид сверху.

Краткое описание конструктивных элементов:

1 - панель;

1.1 - профиль;

1.1.1 - ребра;

1.2 - крепежный элемент;

1.3 - подвес;

1.4 - дополнительный профиль;

2 - спица;

2.1 - силовой крепеж;

2.2 - паз;

2.3 - стопорное кольцо;

3 – потолок.

Осуществление заявленного решения:

Пример 1

Каркас для установки панелей (1) по первому варианту фиг. 1, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии, со смешением друг от друга на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 2

Каркас для установки панелей (1) по первому варианту фиг. 1, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии, со смешением друг от друга на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1) и имеет паз (2.2) для установки стопорных колец фиг. 3. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 3

Каркас для установки панелей (1) по первому варианту фиг. 1, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии, со смешением друг от друга на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1) и дополнительно имеет силовой крепеж (2.1) к потолку фиг. 3. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 4

Каркас для установки панелей (1) по первому варианту фиг. 1, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии, со смешением друг от друга на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3, при этом в местах соединения панелей (1), каркас имеет дополнительный профиль (1.4) монтируемый на уже установленные спицы (2) фиг. 4.

Пример 5

Каркас для установки панелей (1) по второму варианту фиг. 4, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) рядом друг с другом, и со смешением на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3. Спицы установлены в четыре ряда на расстоянии друг от друга. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 6

Каркас для установки панелей (1) по второму варианту фиг. 4, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) рядом друг с другом, и со смешением на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3 и имеет паз (2.2) для установки стопорных колец фиг. 3. Спицы установлены в четыре ряда на расстоянии друг от друга. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 7

Каркас для установки панелей (1) по второму варианту фиг. 4, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) рядом друг с другом, и со смешением на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3 и дополнительно имеет силовой крепеж (2.1) к потолку фиг. 3. Спицы установлены в четыре ряда на расстоянии друг от друга. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3.

Пример 8

Каркас для установки панелей (1) по второму варианту фиг. 4, включающий девять профилей (1.1) параллельно на одинаковом расстоянии друг от друга установленных через потолочный крепеж (1.3) на потолке (3), и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) рядом друг с другом, и со смешением на один поперечный профиль (1.1) так, что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 3. Спицы установлены в четыре ряда на расстоянии друг от друга. Снизу на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 3, при этом в местах соединения панелей (1), каркас имеет дополнительный профиль (1.4) монтируемый на уже установленные спицы (2) фиг. 4.

Пример 9

Каркас для установки панелей (1) по третьему варианту фиг. 5, включающий четыре профиля (1.1) установленных параллельно на одинаковом расстоянии друг от друга, и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии и на противоположных сторонах профиля (1.1), так что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1). фиг. 5. По бокам на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 5.

Пример 10

Каркас для установки панелей (1) по третьему варианту фиг. 5, включающий четыре профиля (1.1) установленных параллельно на одинаковом расстоянии друг от друга, и спицы (2) одинаковой длины, закрепленные поперек профилей (1.1) на одинаковом расстоянии и на противоположных сторонах профиля (1.1), так что на один профиль (1.1) приходится как минимум по две спицы (2). При этом каждая спица проходит через отверстия в двух стенках профиля (1.1) фиг. 3 и имеет паз (2.2) для установки стопорных колец фиг. 3. По бокам на профили (1.1) установлены панели (1) через крепежный элемент (1.2) фиг. 5.

Пример 11

Каркас для установки панелей (1) по четвертому варианту фиг. 6, включающий один профиль (1.1) сложной формы с ребрами расположенными параллельно друг другу, и спицу (2), закрепленную поперек ребер (1.1.1), так, что проходит через отверстия в двух боковых стенках профиля и через стенки ребер (1.1.1) фиг. 6. На профиль установлены панели через крепежный элемент (на фиг. 6 не показаны).

Пример 12

Каркас для установки панелей (1) по четвертому варианту фиг. 6, включающий один профиль (1.1) сложной формы с ребрами расположенными параллельно друг другу, и спицу (2), закрепленную поперек ребер (1.1.1), так, что проходит через отверстия в двух боковых стенках профиля и через стенки ребер (1.1.1) фиг. 6. Спица (2) и имеет пазы (2.2) с установленными в них стопорными кольцами (2.3) фиг. 3. На профиль установлены панели через крепежный элемент (на фиг. 6 не показаны).

Изобретение относится к строительству, а именно к отделке потолков и возведению или отделке стен. Техническим результатом является возможность выравнивания элементов каркаса относительно друг друга и предотвращение мигрирования элементов конструкции выкручивания, провисания. Технический результат достигается тем, что каркас для установки панелей характеризуется тем, что включает как минимум три профиля, размещенные параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей на одинаковом расстоянии и с поперечным смещением друг от друга на один профиль так, что на каждый профиль приходится как минимум по две спицы, причем каждая спица закреплена в отверстиях, выполненных в двух стенках каждого профиля, также технический результат достигается тем, что каркас для установки панелей характеризуется тем, что включает как минимум пять профилей, размещенных параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей внахлёст с поперечным смещением друг от друга на один профиль так, что на каждый профиль приходится как минимум по две спицы, причем каждая спица закреплена в отверстиях, выполненных в двух стенках каждого профиля, также технический результат достигается тем, что каркас для установки панелей характеризуется тем, что включает как минимум два профиля, размещенные параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей на одинаковом расстоянии, причем на каждый профиль приходится как минимум по две спицы, которые закреплены у противоположных сторон профилей в отверстиях, выполненных в двух стенках каждого профиля, а также технический результат достигается тем, что каркас для установки панелей характеризуется тем, что включает один профиль, снабженный ребрами, расположенными продольно и параллельно друг другу, и изогнутую спицу, проходящую поперек профиля и закрепленную в отверстиях, выполненных в двух боковых стенках профиля и в стенках ребер. 4 н. и 16 з.п. ф-лы, 6 ил.

1. Каркас для установки панелей, характеризующийся тем, что включает как минимум три профиля, размещенные параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей на одинаковом расстоянии и с поперечным смещением друг от друга на один профиль так, что на каждый профиль приходится как минимум по две спицы, причем каждая спица закреплена в отверстиях, выполненных в двух стенках каждого профиля.

2. Каркас по п. 1, отличающийся тем, что каждая спица имеет паз.

3. Каркас по п. 1, отличающийся тем, что каждая спица имеет стопорные кольца.

4. Каркас по п. 1, отличающийся тем, что каждая спица дополнительно имеет силовой крепеж.

5. Каркас по п. 1, отличающийся тем, что каркас имеет дополнительный профиль, установленный на спицы.

6. Каркас для установки панелей, характеризующийся тем, что включает как минимум пять профилей, размещенных параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей внахлёст с поперечным смещением друг от друга на один профиль так, что на каждый профиль приходится как минимум по две спицы, причем каждая спица закреплена в отверстиях, выполненных в двух стенках каждого профиля.

7. Каркас по п. 6, отличающийся тем, что при количестве спиц более двух следующая пара спиц установлена параллельно и на расстоянии от первой пары.

8. Каркас по п. 6, отличающийся тем, что каждая спица имеет паз.

9. Каркас по п. 6, отличающийся тем, что каждая спица имеет стопорные кольца.

10. Каркас по п. 6, отличающийся тем, что каждая спица дополнительно имеет силовой крепеж.

11. Каркас по п. 6, отличающийся тем, что каркас имеет дополнительный профиль, установленный на спицы.

12. Каркас для установки панелей, характеризующийся тем, что включает как минимум два профиля, размещенные параллельно на одинаковом расстоянии друг от друга, и как минимум две спицы одинаковой длины, закрепленные поперек профилей на одинаковом расстоянии, причем на каждый профиль приходится как минимум по две спицы, которые закреплены у противоположных сторон профилей в отверстиях, выполненных в двух стенках каждого профиля.

13. Каркас по п. 12, отличающийся тем, что каждая спица имеет паз.

14. Каркас по п. 12, отличающийся тем, что каждая спица имеет стопорные кольца.

15. Каркас по п. 12, отличающийся тем, что каждая спица дополнительно имеет силовой крепеж.

16. Каркас по п. 12, отличающийся тем, что каркас имеет дополнительный профиль, установленный на спицы.

17. Каркас для установки панелей, характеризующийся тем, что включает один профиль, снабженный ребрами, расположенными продольно и параллельно друг другу, и изогнутую спицу, проходящую поперек профиля и закрепленную в отверстиях, выполненных в двух боковых стенках профиля и в стенках ребер.

18. Каркас по п. 17, отличающийся тем, что спица имеет паз.

19. Каркас по п. 17, отличающийся тем, что спица имеет стопорные кольца.

20. Каркас по п. 17, отличающийся тем, что спица дополнительно имеет силовой крепеж.
