Электрическая розетка Российский патент 2025 года по МПК H01R13/10 H01R13/73 H02G3/12

Изобретение относится к электрическим устройствам, монтируемым таким образом, чтобы они выглядели «заподлицо» с монтируемой поверхностью, в частности к электрическим розеткам, монтируемым под облицовку керамической или керамогранитной плитки.

Наиболее близким аналогом проверяемого решения является решение по патенту US 11183825, опубл. 23.11.2021, которое относится к средству для крепления заподлицо к стене сетевого устройства, в том числе розетки, включающему корпус розетки (задние коробки), выполненный с возможностью крепления к нему электрической части розетки и выступами по бокам для защелкивания крепежного кольца, вставляемого в корпус (заднюю коробку) после установки гипсокартона или другой конструкции стены.

Технической проблемой заявляемого изобретения является разработка электрической розетки, монтаж которой может быть осуществлен «заподлицо» с монтируемой поверхностью, облицованной керамической или керамогранитной плиткой.

Техническим результатом изобретения является такая конструкция электрической розетки, которая позволяет осуществить простой, но надёжный ее монтаж «заподлицо» с монтируемой поверхностью, облицованной керамической или керамогранитной плиткой.

Заявленный технический результат достигается за счет усовершенствованной конструкции электрической розетки.

Сущность заявляемого изобретения заключается в том, что электрическая розетка, монтируемая под облицовку керамической или керамогранитной плитки, включает:

закладное кольцо, выполненное с возможностью крепления на тыльную сторону плитки с отверстием под розетку, по внутренней части которого выполнены пазы для крепления ответной части корпуса розетки,

корпус розетки, выполненный с возможностью крепления к его задней части электрической части розетки, по контуру которого выполнен, по крайней мере, один шип в качестве ответной части для крепления в закладное кольцо, а передняя часть корпуса выполнена с углублением под электрическую вилку и с возможностью крепления керамической или керамогранитной плитки по форме углубления с отверстиями под контактные штифты электрической вилки, при этом внешняя поверхность передней части корпуса выполнена с возможностью размещения на ней кольцевого элемента из керамической или керамогранитной плитки, закрывающего отверстие, образующееся между стенкой корпуса розетки и плиткой, размещенной на закладном кольце.

В качестве материала элементов электрической розетки используется не поддерживающий горения пластик, например полиамид ProtoCast 120 (самозатухающий), Армамид (техномид А-СВЗОЛТО-20).

Предлагаемая конструкция электрической розетки позволяет достаточно просто и легко, но при этом надежно смонтировать розетку в стене или иной конструкции, облицованной керамической или керамогранитной плиткой, достигнув при этом эффекта слияния с облицованной поверхностью, и удовлетворить возросшие в последнее время потребности в розетках, которые могут быть смонтированы, например, на кухонных фартуках, кухонных островах, в ванных комнатах, не выделяясь в интерьере.

Сущность изобретения поясняется фигурами 1-12, на которых изображено:

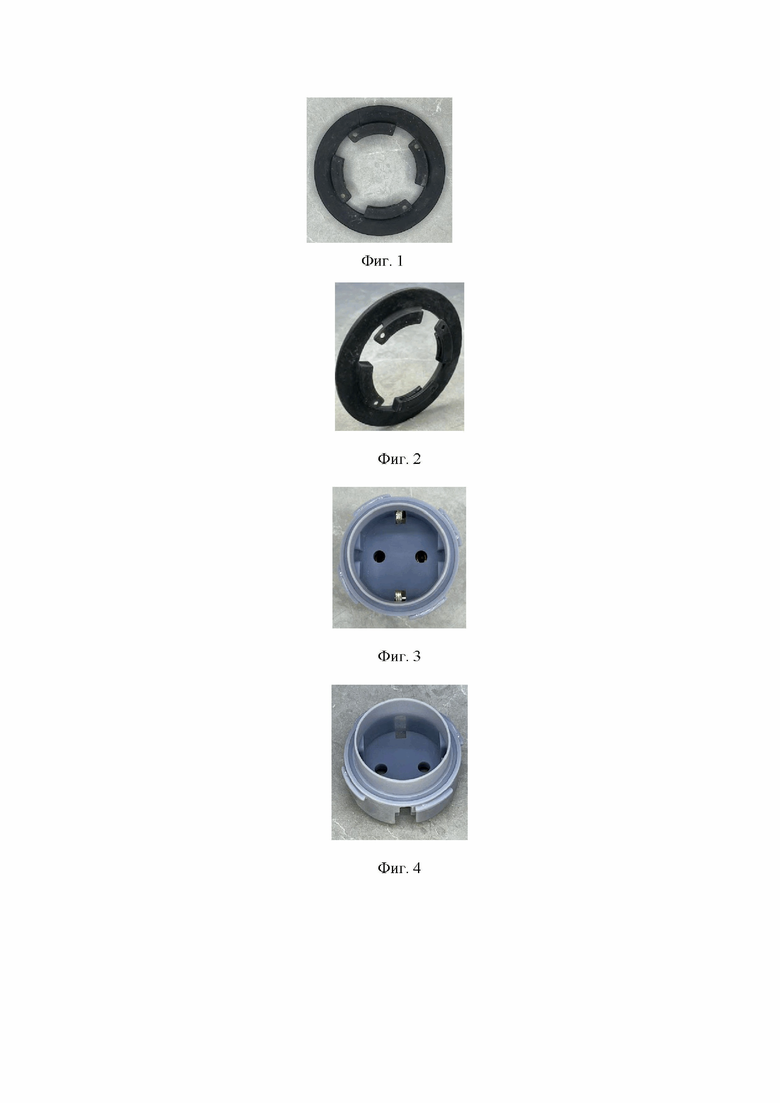

фиг. 1 – закладное кольцо, вид сверху;

фиг. 2 – закладное кольцо, вид снизу, сбоку;

фиг. 3 – корпус розетки, вид сверху;

фиг. 4 – корпус розетки, общий вид сверху;

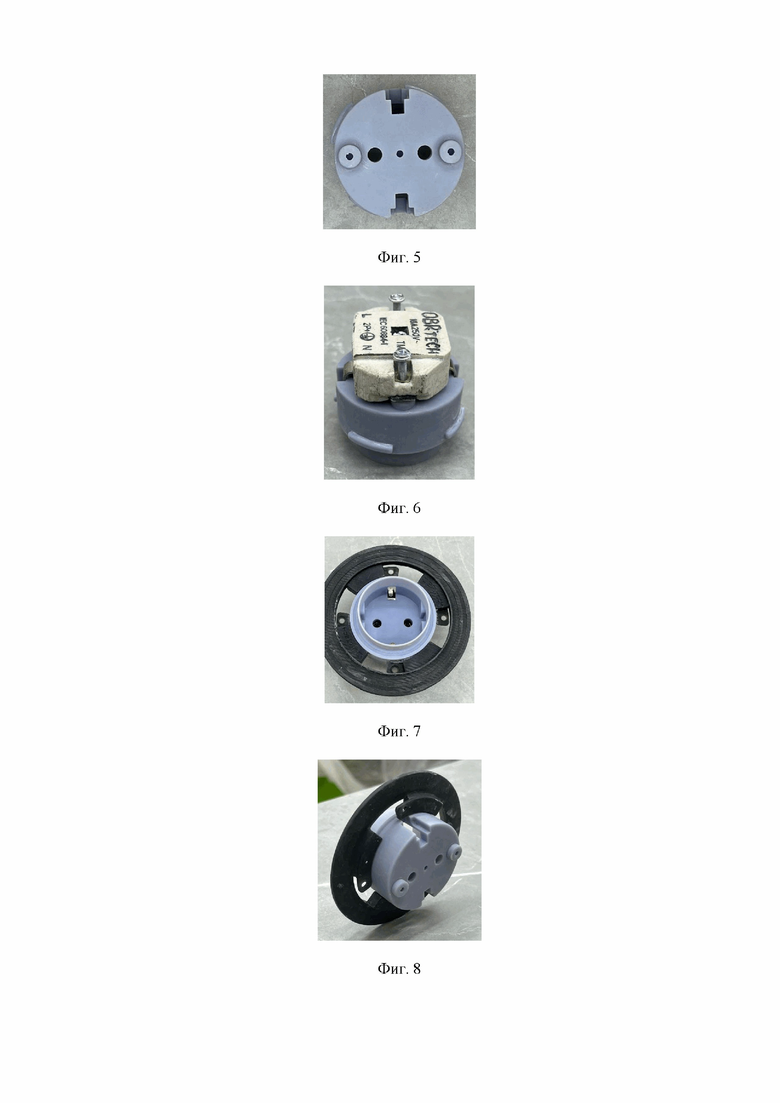

фиг. 5 – корпус розетки, вид снизу;

фиг. 6 – корпус розетки с электрической частью, вид снизу;

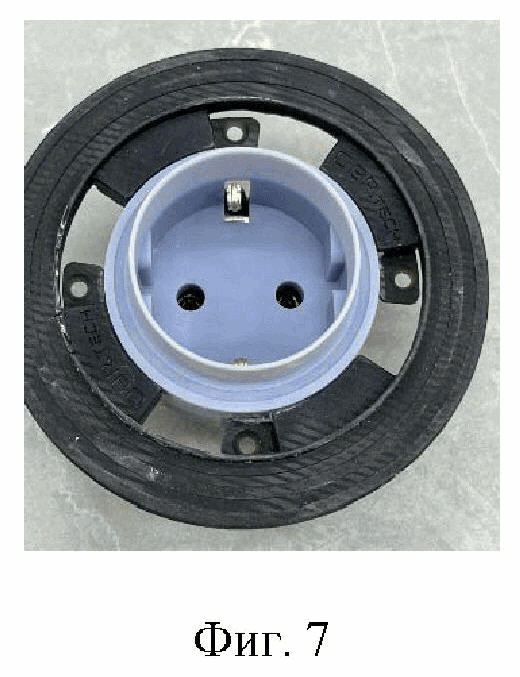

фиг. 7 – закладное кольцо и корпус розетки в сборе, вид сверху;

фиг. 8 – закладное кольцо и корпус розетки в сборе, общий вид сзади;

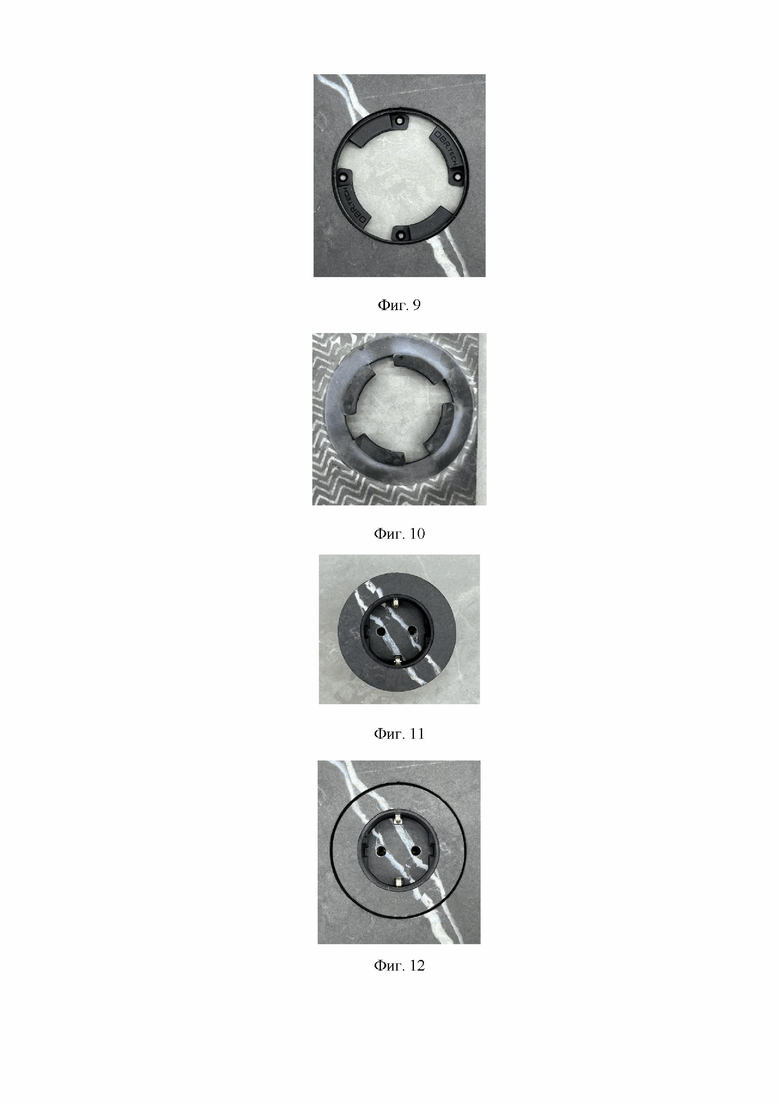

фиг. 9 – закладное кольцо с керамической плиткой, вид сверху;

фиг. 10 – закладное кольцо с керамической плиткой, вид снизу;

фиг. 11 – корпус розетки в сборе с плиткой по контуру корпуса и в углублении корпуса;

фиг. 12 – смонтированная электрическая розетка в сборе с керамогранитной плиткой.

Процесс монтирования электрической розетки осуществляется следующим образом.

В керамической или керамогранитной плитке вырезается круглое отверстие, в которое с тыльной стороны плитки монтируется закладное кольцо (например, приклеивается). После этого плитка монтируется на стене или иной облицованной поверхности.

К корпусу розетки привинчивается электрическая часть. С передней стороны монтируются вырезанные необходимого размера кольцевая часть керамической или керамогранитной плитки и часть, монтируемая внутрь углубления корпуса, например, приклеиваются. Полученный корпус размещается в закладное кольцо и поворачивается на 45 градусов таким образом, чтобы шип (шипы) корпуса зашел в ответные пазы закладного кольца.

В результате получается, что электрическая розетка смонтирована в плоскости керамической или керамогранитной плитки, сливается с ней (см. фиг. 12).

Изобретение относится к электрическим розеткам, монтируемым под облицовку керамической или керамогранитной плитки. Технический результат заключается в обеспечении простого и надежного монтажа розетки заподлицо с монтируемой поверхностью. Технический результат достигается тем, что электрическая розетка содержит закладное кольцо и корпус. Закладное кольцо выполнено с возможностью крепления на тыльную сторону плитки с отверстием под розетку, по внутренней части которого выполнены пазы для крепления ответной части корпуса розетки. Корпус розетки выполнен с возможностью крепления к его задней части электрической части розетки. По контуру корпуса выполнен, по крайней мере, один шип в качестве ответной части для крепления к закладному кольцу. Передняя часть корпуса выполнена с углублением под электрическую вилку. 12 ил.

Электрическая розетка, монтируемая под облицовку керамической или керамогранитной плитки, характеризующаяся тем, что включает:

закладное кольцо, выполненное с возможностью крепления на тыльную сторону плитки с отверстием под розетку, по внутренней части которого выполнены пазы для крепления к ответной части корпуса розетки;

корпус розетки, выполненный с возможностью крепления к его задней части электрической части розетки, по контуру которого выполнен, по крайней мере, один шип в качестве ответной части для крепления в закладное кольцо, а передняя часть корпуса выполнена с углублением под электрическую вилку и с возможностью крепления керамической или керамогранитной плитки по форме углубления с отверстиями под контактные штифты электрической вилки, при этом внешняя поверхность передней части корпуса выполнена с возможностью размещения на ней кольцевого элемента из керамической или керамогранитной плитки, закрывающего отверстие, образующееся между стенкой корпуса розетки и плиткой, размещенной на закладном кольце.
