Область техники
[0001] Настоящее изобретение относится к области техники связи, а именно, к способу, устройству и носителю данных для переключения BWP
Предпосылки создания изобретения
[0002] В стандарте Нового радио (new radio, NR) проектировщиками была заложена возможность адаптации полосы частот для приема. За счет применения технологии адаптации полосы частот для приема терминал получает возможность вести мониторинг канала управления нисходящей линии связи в более узкой полосе частот и принимать меньший объем передаваемых данных нисходящей линии связи. Когда терминал должен принять большой объем данных, для приема используют всю полосу частот.Для более эффективной поддержки терминалов, неспособных ни использовать всю полосу частот несущей, ни применять адаптацию полосы частот для приема, в стандарте Нового радио, NR, введено новое понятие - «часть полосы частот» (bandwidth part, BWP).
[0003] В технологии BWP сетевое устройство конфигурирует первоначальную полосу частот (первоначальную BWP) для терминала в состоянии IDLE («бездействие») / INACTIVE («неактивно»). Когда терминал переходит в состояние RRC_INACTIVE («неактивно») управления радиоресурсами из состояния RRC_CONNECTED («подключено») управления радиоресурсами, активной BWP назначают первоначальную BWP, и терминал принимает пейджинговое сообщение, блок сигналов синхронизации РВСН (synchronization signal blosk, SSB) и системное сообщение, и инициирует произвольный доступ и т.п. в первоначальной BWP.
[0004] В редакции 17 стандарта Нового радио, NR, введена передача «малых данных» (small data transmission, SDT) на основе сконфигурированного гранта (configured grant, CG) в состоянии INACTIVE («неактивно»). Когда применяют технологию SDT для терминала, поддерживающего эту технологию, может быть сконфигурирована отдельная BWP для SDT (отдельная BWP SDT, например, отдельная BWP CG-SDT). Если для терминала, поддерживающего SDT, сконфигурирована отдельная BWP CG-SDT, этот терминал может выполнять передачи SDT в отдельной BWP SDT, что гарантирует выполнение требований к полосе частот для SDT и снижает уровень загруженности первоначальной BWP.
[0005] Если сетевое устройство конфигурирует первоначальную BWP и отдельную BWP CG-SDT для терминала, то когда такой терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), возникает проблема с определением, куда должен переключиться терминал, на первоначальную BWP или на отдельную BWP CG-SDT.
Сущность изобретения
[0006] С целью преодоления недостатков, имеющихся на существующем уровне техники, в настоящем изобретении предложены способ, устройство и носитель данных для переключения BWP.
[0007] В соответствии с первым аспектом вариантов осуществления настоящего изобретения предложен способ переключения BWP, который выполняется терминалом. Предложенный способ переключения BWP включает: в ответ на то, что для терминала сконфигурированы первоначальная BWP и отдельная BWP для передач «малых данных» (SDT), и инициирован переход терминала из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), определение целевой BWP для переключения на нее терминалом, при этом целевая BWP включает первоначальную BWP или отдельную BWP SDT; и переключение с активной BWP на целевую BWP.
[0008] В одной из реализаций определение BWP для переключения на нее терминалом включает по меньшей мере одно из следующего: определение целевой BWP для терминала на основе протокола связи, при этом целевой BWP является первоначальная BWP или отдельная BWP SDT; определение целевой BWP для переключения на нее терминалом на основе заранее заданного условия, при этом целевой BWP является первоначальная BWP или отдельная BWP SDT; определение целевой BWP для переключения на нее терминалом на основе информации указания, при этом информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), и при этом целевой BWP является первоначальная BWP или отдельная BWP SDT.
[0009] В одной из реализаций целевая BWP для переключения на нее терминалом является первоначальной BWP, при этом способ переключения BWP дополнительно включает: в ответ на наличие пакета «малых данных», подлежащего передаче, и в ответ на то, что опережение (timing advance, ТА), соответствующее SDT, действительно; переключение с первоначальной BWP на отдельную BWP SDT и выполнение полустатически конфигурируемой SDT-передачи.
[0010] В одной из реализаций, в ответ на то, что для отдельной BWP SDT не сконфигурирован блок сигналов синхронизации и РВСН (SSB), определение того, что опережение (ТА), соответствующее SDT, действительно, включает: определение того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения первого параметра и измеренного значения первого параметра, при этом опорное значение первого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), а измеренное значение первого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения первого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0011] В одной из реализаций, в ответ на определение того, что BWP для переключения на нее терминалом является первоначальная BWP, на основе протокола связи или информации указания, и в отдельной BWP SDT сконфигурирован SSB, определение того, что опережение (ТА), соответствующее SDT, действительно, включает: определение того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения второго параметра и измеренного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP SDT или активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение второго параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения второго параметра, в отдельной BWP SDT или первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0012] В одной из реализаций способ переключения BWP дополнительно включает: в ответ на завершение SDT, переключение с отдельной BWP SDT на первоначальную BWP.
[0013] В одной из реализаций, в ответ на то, что целевой BWP для переключения на нее терминалом является отдельная BWP SDT, способ дополнительно включает: в ответ на наличие пакета «малых данных», подлежащего передаче, и в ответ на то, что опережение (ТА), соответствующее SDT, действительно; выполнение полустатически конфигурируемой SDT в отдельной BWP SDT.
[0014] В одной из реализаций отдельная BWP SDT включает первоначальную BWP, или для отдельной BWP SDT сконфигурированы один или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа; при этом определение того, что опережение (ТА), соответствующее SDT, действительно, включает: определение того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения третьего параметра и измеренного значения третьего параметра. Опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP CG-SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение третьего параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения третьего параметра, в отдельной BWP SDT после перехода в состояние INACTIVE («неактивно»).
[0015] В одной из реализаций, то, что целевой BWP для переключения на нее терминалом является отдельная BWP SDT, определяют на основе протокола связи или информации указания, при этом для отдельной BWP SDT не сконфигурирован SSB; и при этом определение того, что опережение (ТА), соответствующее SDT, действительно, включает: определение того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения четвертого параметра и измеренного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение четвертого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения четвертого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0016] В одной из реализаций способ дополнительно включает: определение того, что имеется пакет «малых данных», подлежащий передаче, и определение того, что опережение (ТА), соответствующее SDT, недействительно; и выполнение SDT на основе произвольного доступа в первоначальной BWP или в отдельной BWP SDT.
[0017] В одной из реализаций определение целевой BWP для переключения на нее терминалом на основе заранее заданного правила включает: определение того, что условие для переключения на отдельную BWP SDT выполнено, и переключение на отдельную BWP SDT; или определение того, что условие для переключения на отдельную BWP SDT не выполнено, и переключение на первоначальную BWP. Условие для переключения на отдельную BWP SDT включает: отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа.
[0018] В соответствии со вторым аспектом вариантов осуществления настоящего изобретения предложен способ переключения BWP, который выполняется сетевым устройством. Предложенный способ переключения BWP включает: передачу информации указания. Информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), при этом целевая BWP включает первоначальную BWP или отдельную BWP SDT.
[0019] В одной из реализаций целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP SDT не сконфигурирован SSB, и при этом способ дополнительно включает: конфигурирование первоначальной BWP с измерительной информацией того же луча, что был использован для измерения опорного значения первого параметра. Опорное значение первого параметра это значение параметра, измеренное в первоначальной BWP или в активной BWP.
[0020] В одной из реализаций целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP SDT сконфигурирован SSB, и при этом способ дополнительно включает: конфигурирование отдельной BWP SDT с измерительной информацией того же луча, что был использован для измерения опорного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0021] В одной из реализаций целевая BWP включает отдельную BWP CG-SDT, отдельная BWP SDT включает первоначальную BWP, или отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа, при этом способ дополнительно включает: конфигурирование отдельной BWP SDT с измерительной информацией того же луча, что был использован для измерения опорного значения третьего параметра. Опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0022] В одной из реализаций целевая BWP включает отдельную BWP SDT, при этом для отдельной BWP SDT не сконфигурирован SSB, и при этом способ дополнительно включает: конфигурирование первоначальной BWP с измерительной информацией того же луча, что был использован для измерения опорного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0023] В соответствии с третьим аспектом вариантов осуществления настоящего изобретения предложено устройство для переключения BWP, включающее: процессорный блок, сконфигурированный, в ответ на определение того, что терминал сконфигурирован с первоначальной BWP и отдельной BWP SDT, и инициирован переход терминала из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), для определения целевой BWP для переключения на нее терминалом, при этом целевая BWP включает первоначальную BWP или отдельную BWP SDT; и для переключения с активной BWP на целевую BWP.
[0024] В одной из реализаций определение целевой BWP для переключения на нее терминалом включает по меньшей мере одно из следующего: определение целевой BWP для переключения на нее терминалом на основе протокола связи; определение целевой BWP для переключения на нее терминалом на основе заранее заданного условия; определение целевой BWP для переключения на нее терминалом на основе информации указания, при этом информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[0025] В одной из реализаций целевой BWP является первоначальная BWP, при этом процессорный блок дополнительно сконфигурирован для определения того, что имеется пакет «малых данных» для передачи, и для определения того, что опережение (ТА), соответствующее SDT, действительно; и для переключения с первоначальной BWP на отдельную BWP SDT, а также для выполнения полустатически конфигурируемой SDT-передачи.
[0026] В одной из реализаций для отдельной BWP SDT не сконфигурирован блок сигналов синхронизации и РВСН (SSB), при этом процессорный блок сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения первого параметра и измеренного значения первого параметра. Опорное значение первого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение первого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения первого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0027] В одной из реализаций, то, что целевой BWP для переключения на нее терминалом является первоначальная BWP, определяют на основе протокола связи или информации указания, при этом для отдельной BWP SDT сконфигурирован SSB, и процессорный блок дополнительно сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения второго параметра и измеренного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP SDT или активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение второго параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения второго параметра, в отдельной BWP SDT или первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0028] В одной из реализаций процессорный блок дополнительно сконфигурирован: для определения того, что SDT завершена, и для переключения с отдельной BWP SDT на первоначальную BWP.
[0029] В одной из реализаций целевой BWP является отдельная BWP SDT, при этом процессорный блок дополнительно сконфигурирован: для определения того, что имеется пакет «малых данных», подлежащий передаче, и для определения того, что опережение (ТА), соответствующее SDT, действительно; и для выполнения полустатически конфигурируемой SDT в отдельной BWP SDT.
[0030] В одной из реализаций отдельная BWP SDT включает первоначальную BWP, или отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа; при этом процессорный блок сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения третьего параметра и измеренного значения третьего параметра. Опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение третьего параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения третьего параметра, в отдельной BWP SDT после перехода в состояние INACTIVE («неактивно»).
[0031] В одной из реализаций, то, что целевой BWP для переключения на нее терминалом является отдельная BWP SDT, определяют на основе протокола связи или информации указания, при этом для отдельной BWP SDT не сконфигурирован SSB; при этом процессорный блок сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения четвертого параметра и измеренного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение четвертого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения четвертого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[0032] В одной из реализаций процессорный блок дополнительно сконфигурирован: для определения того, что имеется пакет «малых данных», подлежащий передаче, и для определения того, что опережение (ТА), соответствующее SDT, недействительно; и для выполнения SDT на основе произвольного доступа в первоначальной BWP или в отдельной BWP SDT.
[0033] В одной из реализаций процессорный блок сконфигурирован для определения целевой BWP для переключения на нее терминалом на основе заранее заданного условия при помощи следующих методов: определение того, что условие для переключения на отдельную BWP SDT выполнено, и переключение на отдельную BWP SDT; или определение того, что условие для переключения на отдельную BWP SDT не выполнено, и переключение на первоначальную BWP. Условие для переключения на отдельную BWP SDT включает: отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа;
[0034] В соответствии с четвертым аспектом вариантов осуществления настоящего изобретения предложено устройство для переключения BWP, включающее: блок передачи, сконфигурированный для передачи информации указания. Информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), при этом целевая BWP включает первоначальную BWP или отдельную BWP SDT.
[0035] В одной из реализаций устройство для переключения BWP дополнительно включает процессорный блок, а целевая BWP включает первоначальную BWP, при этом для отдельной BWP SDT не сконфигурирован SSB, и при этом процессорный блок сконфигурирован: для конфигурирования, для первоначальной BWP, измерительной информации того же луча, что был использован для измерения опорного значения первого параметра. Опорное значение первого параметра - это значение параметра, измеренное в первоначальной BWP или в активной BWP.
[0036] В одной из реализаций устройство для переключения BWP дополнительно включает процессорный блок, а целевая BWP включает первоначальную BWP, при этом для отдельной BWP SDT сконфигурирован SSB, и при этом процессорный блок сконфигурирован: для конфигурирования, для отдельной BWP SDT, измерительной информации того же луча, что был использован для измерения опорного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0037] В одной из реализаций устройство для переключения BWP дополнительно включает процессорный блок, а целевая BWP включает отдельную BWP SDT, при этом отдельная BWP SDT включает первоначальную BWP, или отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа, при этом процессорный блок сконфигурирован: для конфигурирования, для отдельной BWP SDT, измерительной информации того же луча, что был использован для измерения опорного значения третьего параметра. Опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0038] В одной из реализаций устройство для переключения BWP дополнительно включает процессорный блок, а целевая BWP включает первоначальную BWP, при этом для отдельной BWP SDT не сконфигурирован SSB, и при этом процессорный блок сконфигурирован: для конфигурирования, для первоначальной BWP, измерительной информации того же луча, что был использован для измерения опорного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[0039] В соответствии с пятым аспектом вариантов осуществления настоящего изобретения предложено устройство для переключения BWP, включающее: процессор; и память, сконфигурированную для хранения инструкций, исполняемых процессором. Процессор сконфигурирован: для выполнения способа переключения BWP, описанного в первом аспекте настоящего изобретения или в любом из вариантов осуществления изобретения, относящихся к первому аспекту.
[0040] В соответствии с шестым аспектом вариантов осуществления настоящего изобретения предложено устройство для переключения BWP, включающее: процессор; и память, сконфигурированную для хранения инструкций, исполняемых процессором. Процессор сконфигурирован: для выполнения способа переключения BWP, описанного во втором аспекте настоящего изобретения или в любом из вариантов осуществления изобретения, относящихся ко второму аспекту.
[0041] В соответствии с седьмым аспектом вариантов осуществления настоящего изобретения предложен носитель данных. Носитель данных имеет хранимые на нем инструкции, которые при исполнении процессором терминала обеспечивают выполнение, терминалом, способа переключения BWP, описанного в первом аспекте настоящего изобретения или в любом из вариантов осуществления изобретения, относящихся к первому аспекту.
[0042] В соответствии с восьмым аспектом вариантов осуществления настоящего изобретения предложен носитель данных. Носитель данных имеет хранимые на нем инструкции, которые при исполнении процессором терминала обеспечивают выполнение, терминалом, способа переключения BWP, описанного во втором аспекте настоящего изобретения или в любом из вариантов осуществления изобретения, относящихся ко второму аспекту.
[0043] Технические решения, предложенные в вариантах осуществления настоящего изобретения, могут давать следующие полезные результаты: инициируют переход терминала из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), при этом активную BWP переключают на первоначальную BWP или на отдельную BWP SDT, за счет чего реализуют конфигурируемое переключение BWP при переходе из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»).
[0044] Нужно понимать, что и предшествующее общее описание, и подробное описание, приведенное ниже, являются исключительно иллюстративными и пояснительными, и не ограничивают настоящее изобретение.
Краткое описание чертежей
[0045] На приложенных чертежах, которые входят в состав настоящего описания и являются его неотъемлемой частью, проиллюстрированы варианты осуществления, соответствующие настоящему изобретению. Приложенные чертежи, вместе с описанием, служат для разъяснения замысла настоящего изобретения.

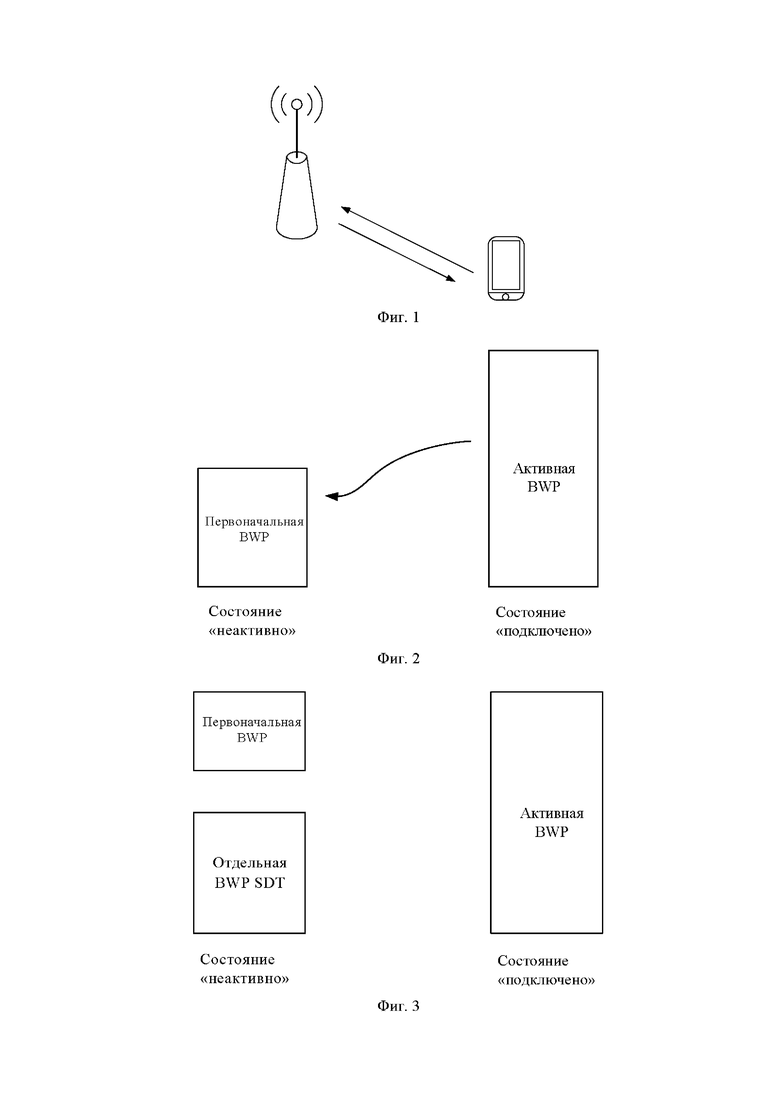

[0046] Фиг. 1 представляет собой блок-схему системы беспроводной связи в соответствии с одним из примеров осуществления настоящего изобретения.
[0047] На фиг. 2 показана блок-схема переключения с активной BWP на первоначальную BWP.
[0048] На фиг. 3 показана блок-схема сценария связи, в котором сконфигурированы первоначальная BWP и отдельная BWP CG-SDT, и в котором состояние CONNECTED («подключено») может измениться на состояние INACTIVE («неактивно»).

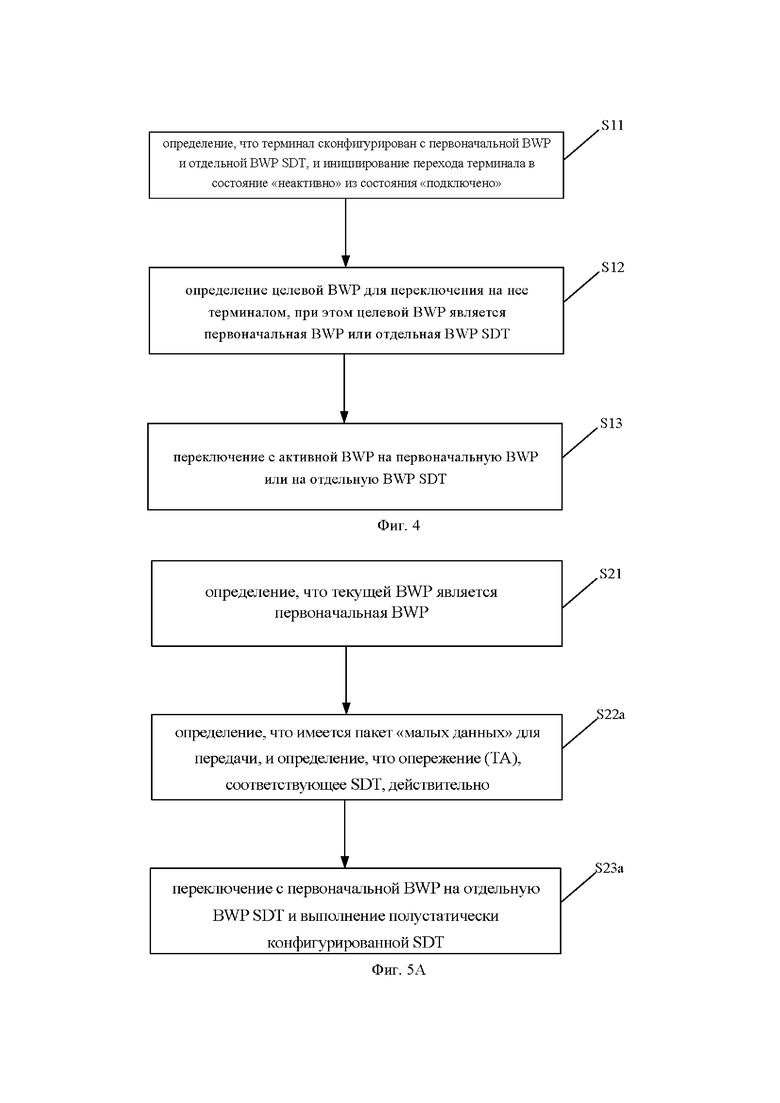

[0049] Фиг. 4 представляет собой блок-схему алгоритма, иллюстрирующую способ переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.
[0050] Фиг. 5А представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения.

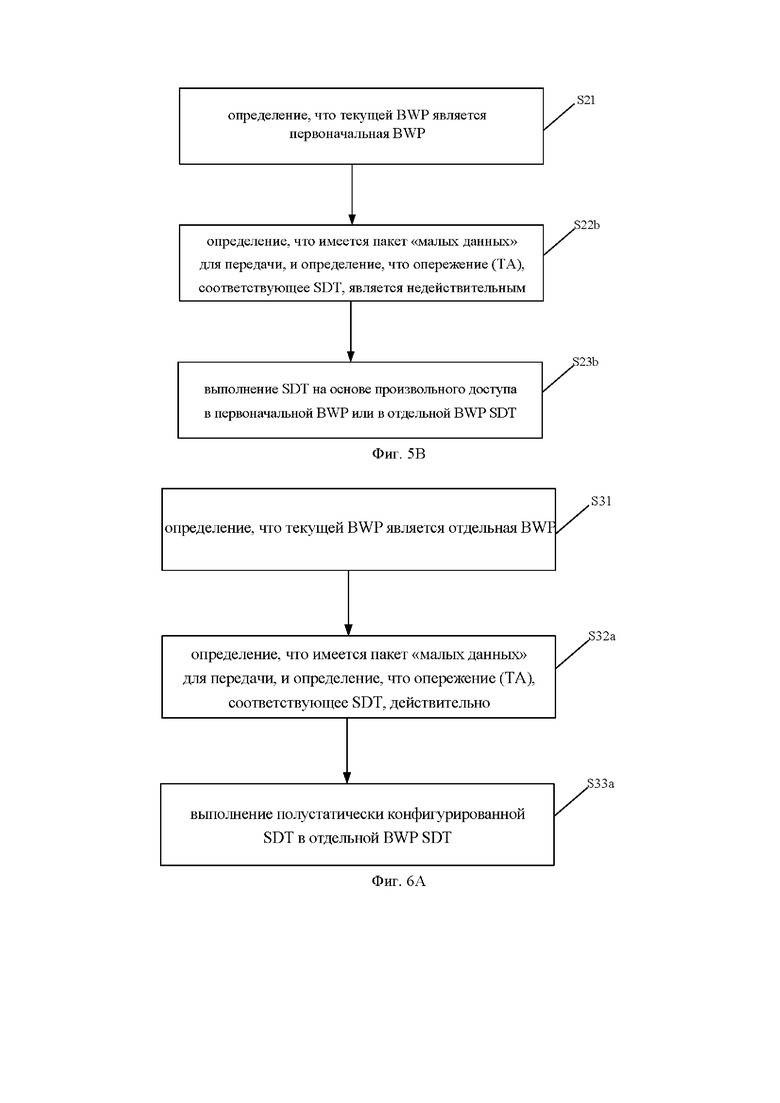

[0051] Фиг. 5В представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения.
[0052] Фиг. 6А представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения.

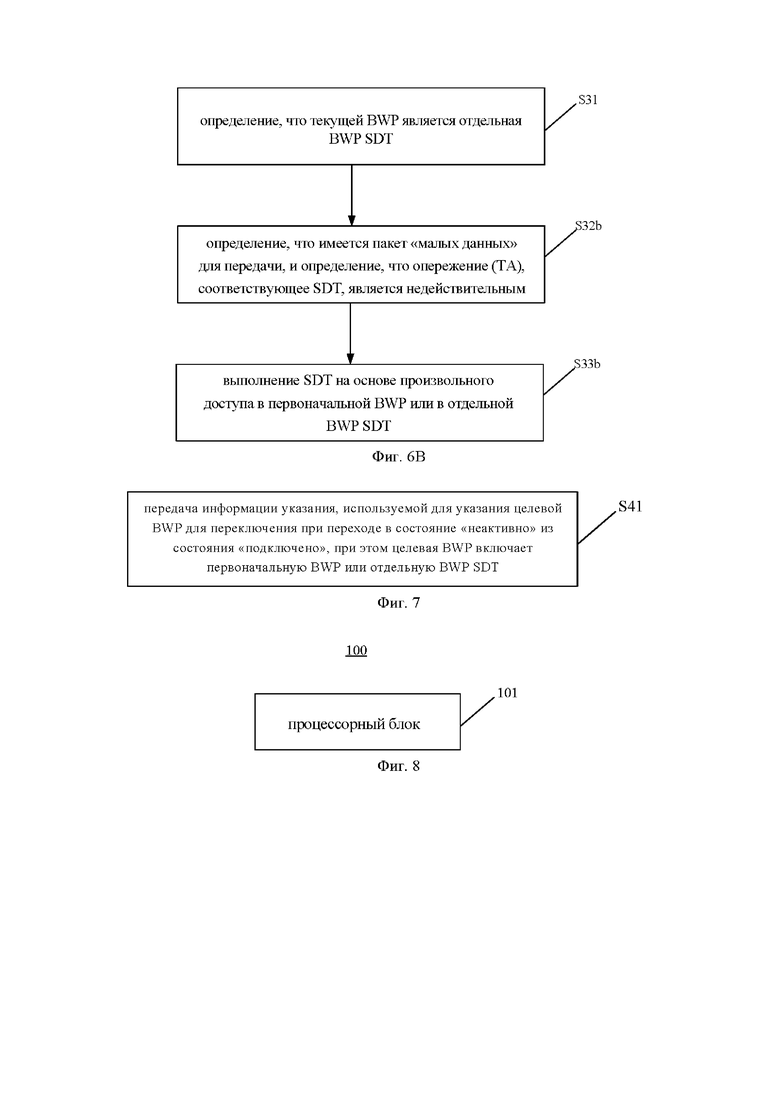

[0053] Фиг. 6В представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения.
[0054] Фиг. 7 представляет собой блок-схему алгоритма, иллюстрирующую способ переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.
[0055] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.

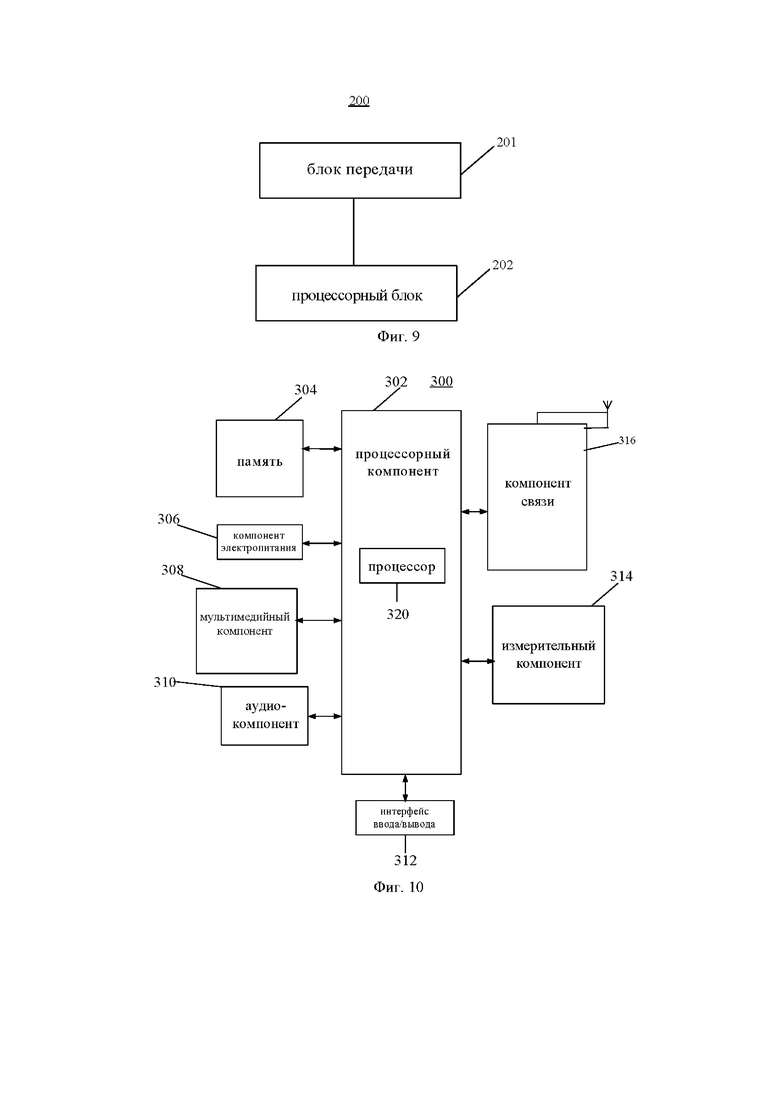

[0056] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.
[0057] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.

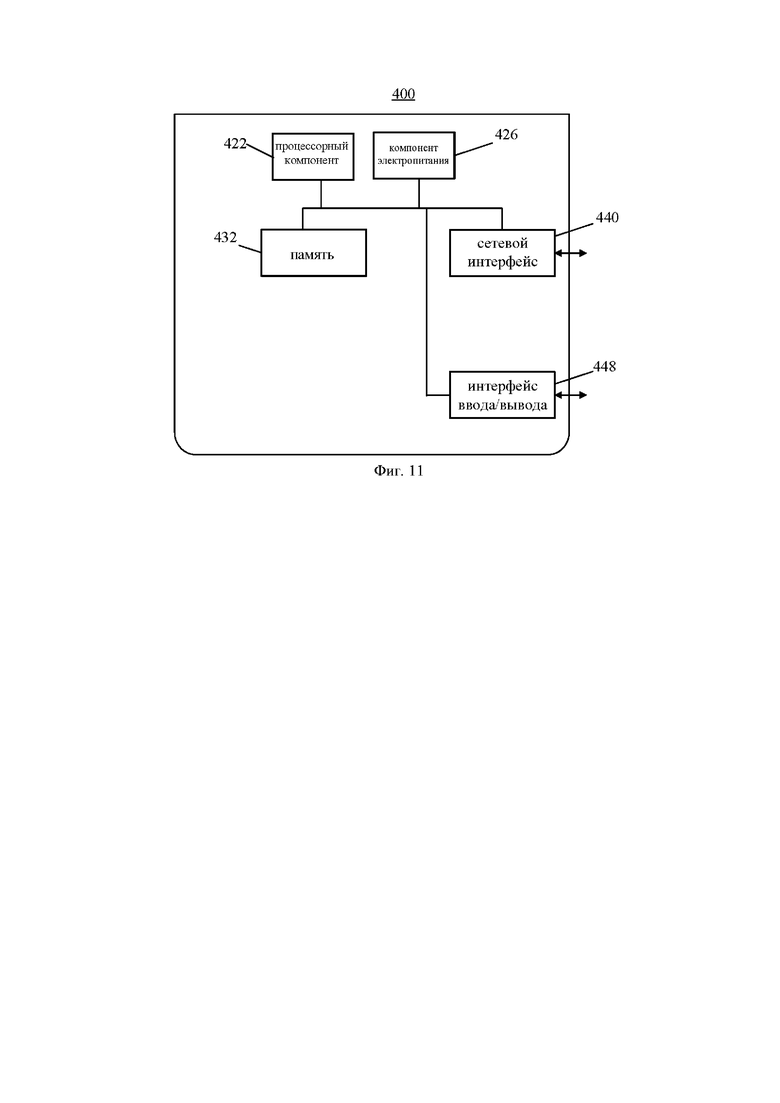

[0058] Фиг. 11 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения.
Подробное описание изобретения
[0059] Далее настоящее изобретение будет описано более подробно с помощью вариантов его осуществления, примеры которых проиллюстрированы на приложенных чертежах. Приведенное ниже описание выполнено со ссылками на приложенные чертежи, где, если не указано обратное, аналогичными обозначениями на различных чертежах обозначены одинаковые или аналогичные элементы. Реализации вариантов осуществления настоящего изобретения, рассмотренные в приведенном ниже описании примеров осуществления настоящего изобретения, не являются всеми возможными реализациями, соответствующими настоящему изобретению.
[0060] Способ, предложенный в вариантах осуществления настоящего изобретения, может применяться в системе беспроводной связи, показанной на фиг. 1. В соответствии с иллюстрацией фиг. 1 система беспроводной связи включает терминал и сетевое устройство. Информацию между терминалом и сетевым передают и принимают при помощи ресурсов беспроводной связи.
[0061] Следует понимать, что система беспроводной связи, показанная на фиг. 1, является исключительно иллюстративной. Система беспроводной связи может также включать и другие сетевые устройства, например, устройства базовой сети, беспроводные ретрансляционные устройства, а также беспроводные устройства транспортной сети, и т.п., которые показаны на фиг. 1. В вариантах осуществления настоящего изобретения количество сетевых устройств и количество терминалов в системе беспроводной связи не ограничены.
[0062] Также нужно понимать, что система беспроводной связи в вариантах осуществления настоящего изобретения представляет собой сеть, предоставляющую функции беспроводной связи. В системах беспроводной связи могут применяться различные технологии связи, такие как множественный доступ с кодовым разделением (code division multiple access, CDMA), широкополосный множественный доступ с кодовым разделением (wideband code division multiple access, WCDMA), множественный доступ с разделением по частоте (frequency division multiple access, FDMA), множественный доступ с ортогональным частотным разделением (orthogonal frequency-division multiple access, OFDMA), множественный доступ с разделением по частоте на одной несущей (single carrier FDMA, SC-FDMA), множественный доступ с контролем несущей и предотвращением конфликтов. Сеть может относиться к классу сетей 2-го поколения (2G), 3G, 4G или будущих эволюционированных сетей, например, к сети 5G, которую также называют сетью Нового радио (NR), в соответствии с возможностями, скоростью передачи данных, задержками и другими параметрами различных сетей. Для простоты сеть беспроводной связи в настоящем документе может сокращенно называться «сетью».
[0063] При этом сетевое устройство, применяемое в настоящем изобретении, может также называться устройством сети радиодоступа. Устройство сети радиодоступа может быть базовой станцией, эволюционированным узлом В, домашней базовой станцией, точкой доступа (access point, АР) в системе беспроводной точности (wireless fidelity, WIFI), беспроводным ретрансляционным узлом, узлом беспроводной транспортной сети, точкой передачи (transmission point, TP) или точкой передачи и приема (TRP), или аналогичным устройством, а также может быть узлом gNB в системе Нового радио, NR, или может быть компонентом, или составной частью, устройств, из которых состоит базовая станция и т.п. Сетевое устройство также может быть устройством, устанавливаемым на транспортном средстве, если его применяют в системе связи автомобиля с другими дорожным объектами (Vehicle to Everything, V2X). Нужно понимать, что варианты осуществления настоящего изобретения не ограничены в отношении конкретных технологий и конкретных типов сетевого устройства.
[0064] При этом терминал, применяемый в настоящем изобретении, может также называться терминальным устройством, абонентским оборудованием (user equipment, UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, MT) и т.п., и является устройством, предоставляющими голосовую связь и/или обмен данными абоненту. К примеру, терминал может быть портативным устройством с функциями беспроводной связи, устройством, установленным на транспортном средстве, или аналогичным устройством с функциями беспроводной связи. По состоянию на сегодняшний день примеры терминалов могут включать: смартфон (мобильный телефон), карманный персональный компьютер (pocket personal computer, РРС), наладонный компьютер, персональный цифровой помощник (personal digital assistant, PDA), компьютер-ноутбук, планшетный компьютер, носимое устройство, бортовое оборудование и т.п. При этом терминальное устройство также может быть устройством, устанавливаемым на транспортном средстве, если его применяют в системе связи автомобиля с другими дорожным объектами (V2X). Нужно понимать, что варианты осуществления настоящего изобретения не ограничены в отношении конкретных технологий и конкретных типов терминала.
[0065] На существующем уровне техники состояния терминала могут включать состояние CONNECTED («подключено») (или RRC_CONNECTED), состояние INACTIVE («неактивно») (или RRC_INACTIVE) и состояние IDLE («бездействие») (или RRC_IDLE). В редакции 17 стандарта Нового радио, NR, введена передача «малых данных» (SDT). SDT-передачу можно понимать как передачу данных, которую можно выполнить без перехода в состояние CONNECTED («подключено»), что позволяет сберегать частотно-временные ресурсы, сократить задержки передачи данных и снизить энергопотребление терминала.
[0066] SDT-передача может выполняться двумя различными методами: SDT на основе произвольного доступа (RA-SDT) или полустатически конфигурируемая SDT (также называемая SDT со сконфигурированным грантом, CG-SDT). При SDT-передаче на основе процедуры произвольного доступа терминал передает пакет «малых данных» восходящей линии связи в физическом канале восходящей линии связи совместного использования (physical uplink shared channel, PUSCH) для сообщения A (msgA) или сообщения 3 (msg3) при помощи двухшагового произвольного доступа или четырехшагового произвольного доступа. При полустатически конфигурируемой SDT, когда из состояния CONNECTED («подключено») переходят в состояние INACTIVE («неактивно»), сетевое устройство передает сообщение сброса RRC (RRC release), в котором содержится такая необходимая для SDT информация, как информация о выделении полустатически конфигурируемых частотно-временных ресурсов и информация для определения действительности опережения (ТА). Когда терминал в состоянии INACTIVE («неактивно») имеет данные восходящей линии связи для передачи, сначала он выполняет определение действительности опережения (ТА), определение мощности приема опорного сигнала синхронизации (synchronization signal reference signal received power, SS-RSRP) и определение размера пакета данных. Если все условия, а именно действительность опережения (ТА), SS-RSRP и размер пакета данных, выполнены, для выполнения SDT-передачи используют полустатически конфигурируемый ресурс, заданный сетевым устройством. В противном случае, то есть, например, когда размер пакета данных восходящей линии связи, подлежащего передаче, превосходит пороговое значение, терминал выполняет четырехшаговую процедуру произвольного доступа для перехода в состояние CONNECTED («подключено») и выполняет передачу данных в подключенном состоянии.
[0067] В сети 4G, по умолчанию, все терминалы должны быть способны работать с полосой частот несущей, составляющей 20 МГц. Такое жесткое требование увеличивает стоимость 4G-терминалов, однако позволяет рассредоточить частотные ресурсы каналов передачи по всей полосе частот, и следовательно, выигрыш благодаря разнесению по частоте. Поскольку стандарт Нового радио, NR, 5G должен поддерживать очень широкую системную полосу частот (вплоть до 400 МГц), требовать от различных терминалов принимать данных во всей полосе частот было бы нерационально. К примеру, передачи данных Интернета вещей, IoT, часто требуют меньшей полосы частот.В проекте стандарта 5G-NR должны быть учтены два описанных ниже фактора.
[0068] 1) Не все терминалы должны быть способны выполнять прием во всей полосе частот несущей. В стандарте Нового радио, NR, должен быть предложен специальный механизм для работы с терминалами, обладающими различными возможностями в отношении полосы частот.
[0069] 2) Если от всех терминалов требовать выполнения приема во всей полосе частот, следует отдавать себе отчет в том, что помимо стоимости терминалов из-за этого вырастет также энергопотребление.
[0070] В связи с этим в проекте стандарта Нового радио, NR, предложена новая технология (а именно, адаптация полосы частот для приема). За счет применения технологии адаптации полосы частот для приема, когда объем передаваемых данных мал, терминал может возможность вести мониторинг канала управления нисходящей линии связи в более узкой полосе частот и принимать меньший объем передаваемых данных нисходящей линии связи; когда терминал должен принять большой объем данных, для приема используют более широкую полосу частот.Для более эффективной поддержки терминалов, неспособных ни использовать всю полосу частот несущей, ни применять адаптацию полосы частот для приема, в стандарте Нового радио, NR, предложены части полосы частот (BWP).
[0071] Также в протоколе Нового радио, NR, задано, что сетевое устройство может конфигурировать вплоть до 4 BWP для состояния CONNECTED («подключено»), а переключение BWP может выполняться при помощи информации управления нисходящей линии связи (downlink control information, DCI), таймера переключения или полустатически конфигурируемой конфигурации. Когда объем данных мал, в качестве активной может использоваться более узкая BWP, и пакет данных может передаваться в активной BWP. Когда данные имеют значительный объем, может быть выполнено переключение на более широкую BWP, при помощи DCI-информации, а тогда данные будут переданы в более широкой BWP.
[0072] Также на существующем уровне техники сетевое устройство конфигурирует первоначальную BWP для терминала в состоянии IDLE («бездействие») / INACTIVE («неактивно»). Когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), активную BWP переключают на первоначальную BWP. На фиг. 2 показана блок-схема переключения с активной BWP на первоначальную BWP. В первоначальной BWP терминал может принимать пейджинговое сообщение, блок SSB, системное сообщение, инициировать произвольный доступ и т.п.
[0073] Также в редакции 17 SDT WI было предложено, что для CG-SDT может быть сконфигурирована отдельная BWP SDT. Когда для терминала, поддерживающего SDT-передачу, сконфигурирована отдельная BWP SDT, этот терминал может вести SDT-передачу в отдельной BWP SDT, что позволяет удовлетворить требованиям полосы частот для SDT и снизить уровень загруженности первоначальной BWP.
[0074] Однако если сетевое устройство конфигурирует первоначальную BWP, а также отдельную BWP CG-SDT для терминала, то когда такой терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), куда именно должен переключиться терминал, на первоначальную BWP или на отдельную BWP CG-SDT, не оговаривается.
[0075] В этой связи в вариантах осуществления настоящего изобретения предложен способ переключения BWP, позволяющий определять целевую BWP для переключения, когда терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[0076] Способ переключения BWP, предложенный в вариантах осуществления настоящего изобретения, выполняют при сценарии связи, в котором для терминала сконфигурированы первоначальная BWP и отдельная BWP SDT, и терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»). На фиг. 3 показана блок-схема сценария связи, в котором сконфигурированы первоначальная BWP и отдельная BWP CG-SDT, и в котором состояние CONNECTED («подключено») может измениться на состояние INACTIVE («неактивно»).
[0077] В вариантах осуществления настоящего изобретения способ переключения BWP предложен для терминала, для которого сконфигурированы первоначальная BWP и отдельная BWP SDT, при этом способ позволяет определить, следует ли терминалу переключиться на первоначальную BWP или на отдельную BWP SDT, когда он переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).

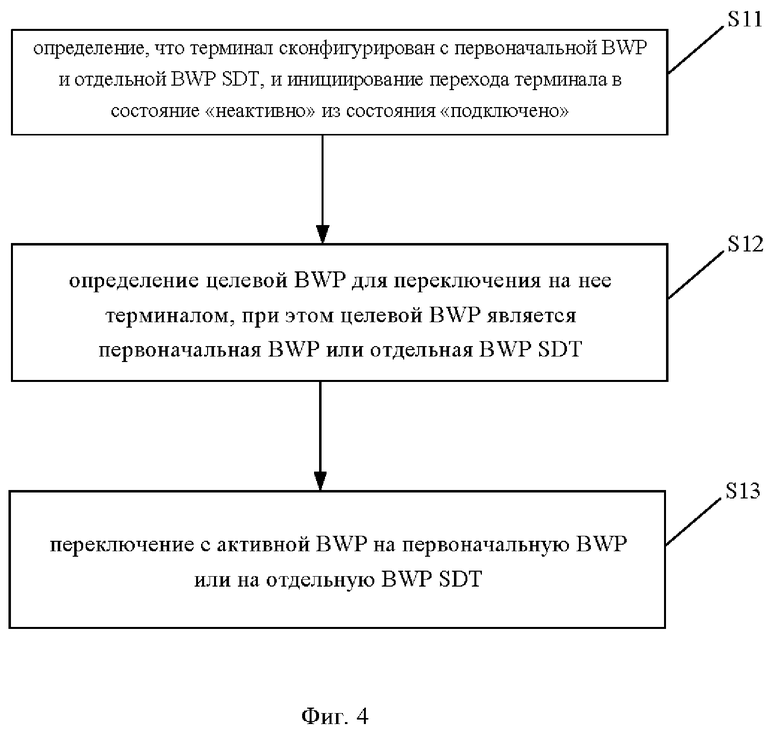

[0078] Фиг. 4 представляет собой блок-схему алгоритма, иллюстрирующую способ переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 4 способ переключения BWP применяют в терминале, при этом способ включает описанные ниже шаги.
[0079] На шаге S11 определяют, что для терминала сконфигурирована первоначальная BWP и отдельная BWP CG-SDT, и инициируют переход терминала в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[0080] На шаге S12, определяют целевую BWP для переключения на нее терминалом на основе заранее заданного условия, при этом целевой BWP является первоначальная BWP или отдельная BWP CG-SDT.
[0081] На шаге S13 выполняют переключение с активной BWP на первоначальную BWP или на отдельную BWP SDT.
[0082] В вариантах осуществления настоящего изобретения для терминала сконфигурированы первоначальная BWP и отдельная BWP CG-SDT. Если инициирован переход терминала из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), определяют, следует ли терминалу переключиться на первоначальную BWP или на отдельную BWP SDT, и активную BWP переключают на первоначальную BWP или на отдельную BWP CG-SDT.
[0083] Следует отметить, что описанные выше шаги S11 и S12 могут выполняться как одновременно, так и в любой последовательности друг за другом. Настоящее изобретение не ограничено в отношении временного слота для выполнения этих двух шагов.
[0084] В одной из реализаций, в вариантах осуществления настоящего изобретения, когда терминал определяет, следует ли ему переключиться на первоначальную BWP или на отдельную BWP SDT, он может применять по меньшей мере один из описанных ниже методов.
[0085] Метод 1, целевую BWP для переключения на нее терминалом определяют на основе протокола связи.
[0086] В одном из примеров в протоколе связи может быть задано, что терминал (например, терминал, поддерживающий SDT, или терминал, не поддерживающий SDT) всегда переключается на первоначальную BWP в случае перехода терминала в состояние INACTIVE («неактивно») из состояний CONNECTED («подключено»). То есть, на основе протокола связи определяют, что целевой BWP для переключения на нее терминалом является первоначальная BWP.
[0087] В еще одном из примеров в протоколе связи может быть задано, что терминал, поддерживающий SDT, переключается на отдельную BWP CG-SDT в случае его перехода в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»). То есть, на основе протокола связи определяют, что целевой BWP для переключения на нее терминалом является отдельная BWP CG-SDT.
[0088] Метод 2, целевую BWP для переключения на нее терминалом определяют на основе заранее заданного условия.
[0089] Заранее заданное условие может включать условие для переключения на отдельную BWP SDT и/или условие для переключения на первоначальную BWP. В одном из вариантов осуществления настоящего изобретения может быть включено только одно из них, при этом терминал, отвечающий этому условию, переключается на соответствующую целевую BWP; а терминал, не отвечающий этому условию, переключается на другую целевую BWP.
[0090] В одном из примеров заранее заданное условие включает условие для переключения на отдельную BWP CG-SDT. Условие для переключения на отдельную BWP CG-SDT включает по меньшей мере одно из следующего: для отдельной BWP CG-SDT сконфигурированы SSB, пейджинговое сообщение, системное сообщение или конфигурация канала произвольного доступа. В одном из случаев терминал определяет, что выполнено условие для переключения на отдельную BWP CG-SDT, и выполняют переключение на отдельную отдельную BWP CG-SDT. Альтернативно, в обратном случае, терминал определяет, что условие для переключения на отдельную BWP CG-SDT не выполнено, и выполняют переключение на первоначальную BWP или иные BWP.
[0091] В еще одном из примеров заранее заданное условие включает условие для переключения на первоначальную BWP. Условие для переключения на первоначальную BWP включает по меньшей мере одно из следующего: для первоначальной BWP не сконфигурированы SSB, пейджинговое сообщение, системное сообщение или конфигурация канала произвольного доступа. В одном из случаев терминал определяет, что выполнено условие для переключения на первоначальную BWP, и выполняют переключение на первоначальную BWP. Альтернативно, в обратном случае, терминал определяет, что условие для переключения на первоначальную BWP не выполнено, и выполняют переключение на отдельную BWP CG-SDT.
[0092] В еще одном из примеров заранее заданное условие включает условие для переключения на первоначальную BWP и условие для переключения на отдельную BWP CG-SDT. За описанием условия для переключения на первоначальную BWP и условия для переключения отдельную BWP CG-SDT можно обратиться к предыдущим параграфам. В одном из случаев терминал определяет, что выполнено условие для переключения на первоначальную BWP, и выполняют переключение на первоначальную BWP; и терминал определяет, что выполнено условие для переключения на отдельную BWP CG-SDT, и выполняют переключение на отдельную BWP CG-SDT. Терминал определяет, что эти два условия не выполнены, и выполняет переключение на иную BWP.
[0093] В вариантах осуществления настоящего изобретения определение целевой BWP для переключения на нее терминалом на основе заранее заданного условия можно рассматривать как метод неявного определения целевой BWP для переключения на нее. Например, при использовании неявного определения, когда терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), переключение выполняют на отдельную BWP CG-SDT. К примеру, когда сетевое устройство конфигурирует параметры, необходимые для одной или более процедур, таких как SSB, пейджинг, прием системного сообщений или процедуры канала произвольного доступа (random access channel, RACH) для отдельной BWP CG-SDT, то если терминал поддерживает SDT, он переключается на отдельную BWP CG-SDT; в противном случае он переключается на первоначальную BWP.
[0094] Метод 3, целевую BWP для переключения на нее терминалом определяют на основе информации указания. Информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[0095] В вариантах осуществления настоящего изобретения сетевое устройство может инструктировать терминал о переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и о переключении на конкретную BWP в соответствии с информацией указания. С одной стороны, информация указания может инструктировать терминал о переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и о переключении на первоначальную BWP. Когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), он принимает решение о переключении на первоначальную BWP на основе информации указания. В другом случае информация указания может инструктировать терминал о переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и о переключении на отдельную BWP CG-SDT. Когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), он принимает решение о переключении на отдельную BWP CG-SDT на основе информации указания.
[0096] В одном из примеров информация указания, которую используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), может быть информационным элементом в существующей сигнализации, к примеру, она может быть указана при помощи сигнализации сброса RRC (RRC release), или она может быть указана при помощи информации указания, переданной сетевым устройством для указания на переключение BWP во время ведения SDT-передачи.
[0097] В вариантах осуществления настоящего изобретения, в случае, когда для терминала сконфигурированы отдельная BWP CG-SDT и первоначальная BWP, за счет применения любых из описанных выше реализаций согласно методу 1, методу 2 и методу 3, можно определить целевую BWP для перехода в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), и активную BWP переключают на определенную целевую BWP.
[0098] В способе переключения BWP, предложенном в вариантах осуществления настоящего изобретения, терминал может выполнять SDT-передачу. SDT-передача включает полустатически конфигурируемую SDT или SDT на основе произвольного доступа.
[0099] В способе переключения BWP, предложенном в вариантах осуществления настоящего изобретения, перед выполнением SDT-передачи терминалом, или одновременно с ней, необходимо выполнить определение действительности опережения (ТА).
[00100] В одной из реализаций текущей BWP является первоначальная BWP. Если терминал определяет, что имеется пакет «малых данных» для передачи, и определяет, что опережение (ТА), соответствующее SDT, действительно, выполняют переключение с первоначальной BWP на отдельную BWP CG-SDT, и выполняют полустатически конфигурируемую SDT-передачу.
[00101] Фиг. 5А представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения. В вариантах осуществления настоящего изобретения предложенный способ может исполняться отдельно или в комбинации с другими способами, без ограничения вариантов осуществления настоящего изобретения в этом отношении. К примеру, данный способ может быть реализован совместно с описанным выше вариантом осуществления настоящего изобретения, показанным на фиг. 4, или альтернативно, может быть реализован совместно с описанными ниже вариантами осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 5А, способ SDT-передачи применяют в терминале, и при этом он включает в себя шаги, описанные ниже.
[00102] На шаге S21 определяют, что текущей BWP является первоначальная BWP.
[00103] На шаге S22a определяют, что имеется пакет «малых данных», подлежащий передаче, и определяют, что опережение (ТА), соответствующее SDT, действительно.
[00104] На шаге S23a выполняют переключение на отдельную BWP CG-SDT с первоначальной BWP и выполняют полустатически конфигурируемую SDT.
[00105] В еще одной реализации вариантов осуществления настоящего изобретения текущей BWP является первоначальная BWP. Если терминал определяет, что имеется пакет «малых данных» для передачи, и определяет, что опережение (ТА), соответствующее SDT, недействительно, выполняют SDT-передачу на основе произвольного доступа в первоначальной BWP или в отдельной BWP CG-SDT.
[00106] Фиг. 5В представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения. В вариантах осуществления настоящего изобретения предложенный способ может исполняться отдельно или в комбинации с другими способами, без ограничения вариантов осуществления настоящего изобретения в этом отношении. К примеру, данный способ может быть реализован совместно с описанным выше вариантом осуществления настоящего изобретения, показанным на фиг. 4, или альтернативно, может быть реализован совместно с описанными ниже вариантами осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 5А, способ SDT-передачи применяют в терминале, и при этом он включает в себя шаги, описанные ниже.
[00107] На шаге S21 определяют, что текущей BWP является первоначальная BWP.
[00108] На шаге S22b определяют, что имеется пакет «малых данных», подлежащий передаче, и определяют, что опережение (ТА), соответствующее SDT, недействительно.
[00109] На шаге S23b выполняют SDT-передачу на основе произвольного доступа в первоначальной BWP или в отдельной BWP CG-SDT.
[00110] В одной из реализаций текущей BWP является отдельная BWP CG-SDT. Если терминал определяет, что имеется пакет «малых данных» для передачи, и определяет, что опережение (ТА), соответствующее SDT, действительно, выполняют полустатически конфигурируемую SDT-передачу в отдельной BWP CG-SDT.
[00111] Фиг. 6А представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения. В вариантах осуществления настоящего изобретения предложенный способ может исполняться отдельно или в комбинации с другими способами, без ограничения вариантов осуществления настоящего изобретения в этом отношении. К примеру, данный способ может быть реализован совместно с описанным выше вариантом осуществления настоящего изобретения, показанным на фиг. 4, или альтернативно, может быть реализован совместно с описанными ниже вариантами осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 6А, способ SDT-передачи применяют в терминале, и при этом он включает в себя шаги, описанные ниже.
[00112] На шаге S31 определяют, что текущей BWP является отдельная BWP CG-SDT.
[00113] На шаге S32a определяют, что имеется пакет «малых данных», подлежащий передаче, и определяют, что опережение (ТА), соответствующее SDT, действительно.
[00114] На шаге S33a выполняют полустатически конфигурируемую SDT-передачу в отдельной BWP CG-SDT.
[00115] В еще одной из реализаций вариантов осуществления настоящего изобретения, если терминал определяет, что имеется пакет «малых данных» для передачи, и определяет, что опережение (ТА), соответствующее SDT, недействительно, выполняют SDT-передачу на основе произвольного доступа в первоначальной BWP или в отдельной BWP CG-SDT.
[00116] Фиг. 6В представляет собой блок-схему алгоритма SDT-передачи в соответствии с одним из примеров осуществления настоящего изобретения. В вариантах осуществления настоящего изобретения предложенный способ может исполняться отдельно или в комбинации с другими способами, без ограничения вариантов осуществления настоящего изобретения в этом отношении. К примеру, данный способ может быть реализован совместно с описанным выше вариантом осуществления настоящего изобретения, показанным на фиг. 4, или альтернативно, может быть реализован совместно с описанными ниже вариантами осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 6А, способ SDT-передачи применяют в терминале, и при этом он включает в себя шаги, описанные ниже.
[00117] На шаге S31 определяют, что текущей BWP является отдельная BWP CG-SDT.
[00118] На шаге S32b определяют, что имеется пакет «малых данных», подлежащий передаче, и определяют, что опережение (ТА), соответствующее SDT, недействительно.
[00119] На шаге S33b выполняют SDT-передачу на основе произвольного доступа в первоначальной BWP или в отдельной BWP CG-SDT.
[00120] В способе переключения BWP, предложенном в вариантах осуществления настоящего изобретения, при реализации выполнения, терминалом, SDT-передачи, терминал может определять текущую BWP, выполнять определение действительности опережения (ТА) и выполнять SDT на основе целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[00121] Когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), активную BWP переключают на первоначальную BWP.
[00122] В одной из реализаций вариантов осуществления настоящего изобретения на основе положения протокола связи определяют, что терминал всегда переключается на первоначальную BWP при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»). Альтернативно, то, что терминал переключается на первоначальную BWP при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), могут определять на основе заранее заданного условия. Альтернативно, то, что терминал переключается на первоначальную BWP при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), могут определять на основе информации указания.
[00123] Если терминал переключается на первоначальную BWP при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и имеет пакет «малых данных», подлежащий передаче, терминал переключается с первоначальной BWP на отдельную BWP CG-SDT для передачи. Если в текущий момент имеется SDT-передача, терминал всегда остается на первоначальной BWP. При этом перед выполнением SDT-передачи терминал выполняет определение действительности опережения (ТА) при помощи измерения SSB.
[00124] В вариантах осуществления настоящего изобретения, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), могут дополнительно применяться различные методы определения действительности опережения (ТА) в зависимости от того, сконфигурирован ли SSB в отдельной BWP CG-SDT.
[00125] В одной из реализаций, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно») и принимает решение о переключении на первоначальную BWP на основе протокола связи, заранее заданного условия или информации указания, и для отдельной BWP CG-SDT не сконфигурирован SSB, то в этом случае терминал выполняет измерение SSB в первоначальной BWP и использует измеренное значение параметра в качестве опорного значения параметра для последующего определения действительности опережения (ТА). Далее такое опорное значение параметра называют опорным значением первого параметра. После перехода терминала в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и до выполнения SDT терминал измеряет значение параметра того же луча, что был измерен для получения опорного значения первого параметра, в первоначальной BWP, при этом значение этого параметра, измеренного в первоначальной BWP, называют дале измеренным значением первого параметра. На основе опорного значения первого параметра и измеренного значения первого параметра определяют, действительно ли опережение (ТА), соответствующее SDT.
[00126] В одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является мощность приема опорного сигнала (RSRP). Терминал выполняет измерение SSB в первоначальной BWP и сохраняет измеренное значение RSRP в качестве опорного означения. Терминал выполняет измерение SSB в первоначальной BWP для определения значения RSRP в качестве опорного значения, причем это может выполняться до перехода в состояние INACTIVE («неактивно»), одновременно с переходом в состояние INACTIVE («неактивно») или после перехода в состояние INACTIVE («неактивно»).
[00127] К примеру, перед переходом в состояние INACTIVE («неактивно») терминал может переключаться на первоначальную BWP для выполнения измерения SSB и сохранять измеренное значение RSRP в качестве опорного значения. Терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»). Перед инициированием SDT в состоянии INACTIVE («неактивно») терминал измеряет значение RSRP в том же подмножестве SSB, что было использовано для измерения опорного значения RSRP, в первоначальной BWP, в качестве измеренного значения. Альтернативно, терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»). В состоянии INACTIVE («неактивно») терминал переключается на первоначальную BWP, выполняет измерение SSB в первоначальной BWP и сохраняет измеренное значение RSRP в качестве опорного значения. Перед инициированием SDT в состоянии INACTIVE («неактивно») терминал снова выполняет измерение SSB в первоначальной BWP и измеряет значение RSRP в том же подмножестве SSB, что было использовано для измерения опорного значения RSRP, в качестве измеренного значения.
[00128] Терминал сравнивает измерение с опорным значением, чтобы определить, действительно ли опережение (ТА). Если опережение (ТА) действительно, терминал переключается на отдельную BWP CG-SDT для выполнения SDT-передачи. В противном случае, если удовлетворено условие SDT, выполняют SDT на основе произвольного доступа (RA-based STD) в первоначальной BWP.
[00129] В другом методе, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно») и принимает решение о переключении на первоначальную BWP на основе протокола связи, заранее заданного условия или информации указания, и для отдельной BWP CG-SDT не сконфигурирован SSB, то в этом случае терминал выполняет измерение SSB в активной BWP и использует измеренное значение параметра в качестве опорного значения параметра для последующего определения действительности опережения (ТА). Далее такое опорное значение параметра также называют опорным значением первого параметра. Для гарантии того, что терминал будет выполнять измерение SSB в том же луче, сетевое устройство конфигурирует, для первоначальной BWP, измерительную информацию того же луча, что был использован для измерения опорного значения первого параметра. Терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»). Терминал измеряет значение параметра того же луча, что был измерен для получения опорного значения первого параметра, в первоначальной BWP, и это измеренное значение параметра далее также называют измеренным значением первого параметра. На основе опорного значения первого параметра и измеренного значения первого параметра определяют, действительно ли опережение (ТА), соответствующее SDT.
[00130] В одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Перед переходом в состояние INACTIVE («неактивно») терминал сначала выполняет измерение SSB в активной BWP и использует измеренную RSRP в качестве опорного значения. При этом сетевое устройство конфигурирует отдельный луч подмножества SSB и остальные измеряемые величины (которые идентичны опорному значению) для первоначальной BWP для каждого терминала при помощи высокоуровневой сигнализации. То есть, сетевое устройство конфигурирует, для первоначальной BWP, измерительную информацию того же луча, что был использован для измерения опорного значения первого параметра. Если определено, что терминал переходит в состояние INACTIVE («неактивно») и собирается инициировать SDT-передачу, сначала в первоначальной BWP получают измерение SSB, сконфигурированное сетевым устройством, для проверки действительности опережения (ТА). К примеру, измеряют подмножество SSB, которое является тем же подмножеством SSB, что было использовано для измерения опорного значения RSRP. Терминал сравнивает измерение с опорным значением, чтобы определить, действительно ли опережение (ТА). Если опережение (ТА) действительно, терминал переключается на отдельную BWP CG-SDT для выполнения SDT-передачи. В противном случае, если удовлетворено условие SDT, выполняют SDT на основе произвольного доступа в первоначальной BWP.
[00131] В вариантах осуществления настоящего изобретения, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), определяют, что целевой BWP для переключения на нее терминалом является первоначальная BWP на основе протокола связи или информации указания, и для отдельной BWP CG-SDT сконфигурирован SSB, то в этом случае терминал выполняет измерение SSB в первоначальной BWP, отдельной BWP CG-SDT или в активной BWP, и использует измеренное значение параметра в качестве опорного значения параметра для последующего определения действительности опережения (ТА). Далее такое опорное значение параметра называют опорным значением второго параметра. Терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), и до выполнения SDT терминал измеряет значение параметра того же луча, что был измерен для получения опорного значения второго параметра, в первоначальной BWP или в отдельной BWP CG-SDT, при этом значение этого параметра, измеренного в первоначальной BWP, называют дале измеренным значением второго параметра. На основе опорного значения второго параметра и измеренного значения второго параметра определяют, действительно ли опережение (ТА), соответствующее SDT.
[00132] В вариантах осуществления настоящего изобретения, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), определяют, что целевой BWP для переключения на нее терминалом является первоначальная BWP на основе протокола связи или информации указания, и при этом для отдельной BWP CG-SDT сконфигурирован SSB, то в этом случае может быть измерен SSB в первоначальной BWP для получения измеренного значения второго параметра, и SSB в отдельной BWP CG-SDT может быть измерен для получения измеренного значения второго параметра. Если измеренное значение второго параметра получают измерением SSB в первоначальной BWP, то за подробным описанием исполняемой процедуры для измерения SSB в первоначальной BWP в случае, когда SSB не сконфигурирован в отдельной BWP CG-SDT следует обратиться к предыдущим вариантам осуществления настоящего изобретения, описание которых здесь повторено не будет.Ниже рассмотрена процедура измерения SSB в отдельной BWP CG-SDT для получения измеренного значения второго параметра и определения, действительно ли опережение (ТА), соответствующее SDT, на основе опорного значения второго параметра и измеренного значения второго параметра.
[00133] В одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Терминал выполняет измерение SSB в отдельной BWP CG-SDT для определения значения RSRP в качестве опорного значения, причем это может выполняться до перехода в состояние INACTIVE («неактивно»), одновременно с переходом в состояние INACTIVE («неактивно») или после перехода в состояние INACTIVE («неактивно»).
[00134] К примеру, перед переходом в состояние INACTIVE («неактивно») терминал может переключаться на отдельную BWP CG-SDT для выполнения измерения SSB и сохранять измеренное значение RSRP в качестве опорного значения. Терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно») и переключается с отдельной BWP CG-SDT на первоначальную BWP. Перед выполнением SDT в состоянии INACTIVE («неактивно») терминал сначала переключается на отдельную BWP CG-SDT для выполнения измерения SSB измеряет значение RSRP тоже же подмножества SSB, что было использовано при измерении опорного значения RSRP, в качестве измеренного значения. Альтернативно, терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), переключается на отдельную BWP CG-SDT в состоянии INACTIVE («неактивно») для выполнения измерения SSB и сохраняет измеренное значение RSRP в качестве опорного значения. В состоянии INACTIVE («неактивно») терминал переключается с отдельной BWP CG-SDT на первоначальную BWP. Перед инициированием SDT терминал снова переключается на отдельную BWP CG-SDT для выполнения измерения SSB измеряет значение RSRP тоже же подмножества SSB, что было использовано при измерении опорного значения RSRP, в качестве измеренного значения.
[00135] Терминал сравнивает измерение с опорным значением, чтобы определить, действительно ли опережение (ТА). Если опережение (ТА) действительно, выполняют SDT. В противном случае, если удовлетворено условие SDT, проверяют, имеется ли ресурс произвольного доступа в отдельной BWP CG-SDT. Если в отдельной BWP CG-SDT имеется ресурс произвольного доступа, в отдельной BWP CG-SDT выполняют SDT на основе произвольного доступа. Если в отдельной BWP CG-SDT нет ресурса произвольного доступа, переключаются снова на первоначальную BWP и выполняют SDT на основе произвольного доступа.
[00136] В еще одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Перед переходом в состояние INACTIVE («неактивно») терминал сначала выполняет измерение SSB в активной BWP и использует измеренную RSRP в качестве опорного значения. Одновременно с этим сетевое устройство конфигурирует измеряемую величину, например, луч SSB (тот же, что был использован для получения опорного значения) для отдельной BWP CG-SDT при помощи высокоуровневой сигнализации. То есть, для отдельной BWP SDT конфигурируют измерительную информацию того же луча, что был использован для измерения опорного значения второго параметра. Терминал переходит в состояние INACTIVE («неактивно») и переключается на первоначальную BWP. Когда определено, что необходима SDT-передача, сначала переключаются с первоначальной BWP на отдельную BWP CG-SDT, и в то же время выполняют определение действительности опережения (ТА) при помощи измерения измеряемой величины, сконфигурированной сетевым устройством. Если опережение (ТА) действительно, выполняют SDT. В противном случае, если удовлетворено условие SDT, проверяют, имеется ли ресурс произвольного доступа в отдельной BWP CG-SDT. Если в отдельной BWP CG-SDT имеется ресурс произвольного доступа, в отдельной BWP CG-SDT выполняют SDT на основе произвольного доступа. Если в отдельной BWP CG-SDT нет ресурса произвольного доступа, переключаются снова на первоначальную BWP и выполняют SDT на основе произвольного доступа.
[00137] В способе переключения BWP, предложенном в рассмотренных выше вариантах осуществления настоящего изобретения, определяют, что целевой BWP для переключения на нее терминалом является первоначальная BWP, на основе протокола связи или информации указания, при этом SDT-передачу выполняют в отдельной BWP CG-SDT. Если определено, что SDT-передача завершена, с отдельной BWP CG-SDT переключаются на первоначальную BWP. К примеру, если терминал все еще находится в состоянии INACTIVE («неактивно») после завершения SDT, он переключится с отдельной BWP CG-SDT на первоначальную BWP. К примеру, после приема сигнализации сброса RRC (RRC release) терминал переключится с отдельной BWP CG-SDT на первоначальную BWP.
[00138] В вариантах осуществления настоящего изобретения рассмотрен пример ситуации, когда терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), а целевой BWP для переключения является отдельная BWP CG-SDT, при этом определяют текущую BWP, выполняют определение действительности опережения (ТА) и выполняют SDT-передачу. Следует отметить, что такая ситуация является лишь одной из возможных реализаций, при этом реализации для других ситуаций могут быть аналогичны ей.
[00139] В вариантах осуществления настоящего изобретения, когда терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), и целевой BWP для переключения является отдельная BWP CG-SDT, терминал должен быть терминалом, поддерживающим SDT, при этом протокол задает, или базовая станция конфигурирует, отдельную BWP CG-SDT для терминала, поддерживающего SDT-передачу.
[00140] В одной из реализаций вариантов осуществления настоящего изобретения на основе положений протокола связи определяют, что терминал всегда переключается на отдельную BWP CG-SDT при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»). Альтернативно, на основе заранее заданного условия определяют, что терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и переключается на отдельную BWP CG-SDT. Альтернативно, на основе информации указания определяют, что терминал переходит в в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и переключается на отдельную BWP CG-SDT.
[00141] Если определено, что терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и переключение выполняют на отдельную BWP CG-SDT, то когда терминал имеет SDT-передачу, определяют, что опережение (ТА) действительно. Если опережение (ТА) действительно, выполняют полустатически конфигурируемую SDT в отдельной BWP CG-SDT. Если опережение (ТА) недействительно, выполняют SDT-передачу на основе произвольного доступа в отдельной BWP CG-SDT или в первоначальной BWP.
[00142] В вариантах осуществления настоящего изобретения, когда терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и переключается на отдельную BWP CG-SDT, могут применяться различные методы определения действительности опережения (ТА) в зависимости от того, сконфигурирован ли SSB в отдельной BWP CG-SDT.
[00143] В одной из реализаций, чтобы исключить излишне частое переключение BWP, в протоколе задано, что один или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа сконфигурированы в отдельной BWP CG-SDT. Альтернативно, первоначальная BWP входит в диапазон частот отдельной BWP CG-SDT, то есть, отдельная BWP CG-SDT включает первоначальную BWP.
[00144] В одной из реализаций, если терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), определяют, следует ли переключиться на отдельную BWP CG-SDT, на основе протокола связи, заранее заданного условия или информации указания, или при помощи любых других средств, при этом отдельная BWP CG-SDT включает первоначальную BWP, или для отдельной BWP CG-SDT сконфигурированы один или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа; Терминал выполняет измерение SSB в отдельной BWP CG-SDT или в активной BWP, и использует измеренное значение параметра в качестве опорного значения параметра для последующего определения действительности опережения (ТА). Далее такое опорное значение параметра называют опорным значением третьего параметра. Если терминал переходит в состояние INACTIVE («неактивно»), и до выполнения SDT, измеряют значение параметра того же луча, что был измерен для получения опорного значения третьего параметра, в отдельной BWP CG-SDT, при этом значение этого измеренного параметра называют далее измеренным значением третьего параметра. На основе опорного значения третьего параметра и измеренного значения третьего параметра определяют, действительно ли опережение (ТА), соответствующее SDT.
[00145] В одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Терминал выполняет измерение SSB в отдельной BWP CG-SDT для определения значения RSRP в качестве опорного значения, причем это может выполняться до перехода в состояние INACTIVE («неактивно»), одновременно с переходом в состояние INACTIVE («неактивно») или после перехода в состояние INACTIVE («неактивно»).
[00146] К примеру, перед переходом в состояние INACTIVE («неактивно») терминал может переключаться на отдельную BWP CG-SDT для выполнения измерения SSB и сохранять измеренное значение RSRP в качестве опорного значения. Терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно») и переключается на отдельную BWP CG-SDT. Перед инициированием SDT выполняют измерение SSB в отдельной BWP CG-SDT, при этом в качестве измеряемого значения измеряют значение RSRP тоже же подмножества SSB, что было использовано при измерении опорного значения RSRP. Альтернативно, терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), переключается на отдельную BWP CG-SDT, выполняет измерение SSB в отдельной BWP CG-SDT и сохраняет измеренное значение RSRP в качестве опорного значения. Перед инициированием SDT терминал снова выполняет измерение SSB в отдельной BWP CG-SDT, и измеряет значение RSRP тоже же подмножества SSB, что было использовано при измерении опорного значения RSRP, в качестве измеренного значения.
[00147] Терминал сравнивает измерение с опорным значением, чтобы определить, действительно ли опережение (ТА). Если опережение (ТА) действительно, выполняют SDT. В противном случае, если удовлетворено условие SDT, проверяют, имеется ли ресурс произвольного доступа в отдельной BWP CG-SDT. Если в отдельной BWP CG-SDT имеется ресурс произвольного доступа, в отдельной BWP CG-SDT выполняют SDT на основе произвольного доступа. Если в отдельной BWP CG-SDT нет ресурса произвольного доступа, переключаются снова на первоначальную BWP и выполняют SDT на основе произвольного доступа.
[00148] В еще одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Перед переходом в состояние INACTIVE («неактивно») терминал сначала выполняет измерение SSB в активной BWP и использует измеренную RSRP в качестве опорного значения. Одновременно с этим сетевое устройство конфигурирует луч SSB и другие измеряемые величины (те же, что были использованы для получения опорного значения) для отдельной BWP CG-SDT при помощи высокоуровневой сигнализации. То есть, для отдельной BWP SDT конфигурируют измерительную информацию того же луча, что был использован для измерения опорного значения третьего параметра. После перехода терминалом в состояние INACTIVE («неактивно») он переключается на отдельную BWP CG-SDT. Если определено, что необходима SDT-передача, сначала должен быть измерен соответствующий SSB для проверки действительности опережения (ТА). Если опережение (ТА) действительно, выполняют SDT. В противном случае, если удовлетворено условие SDT, проверяют, имеется ли ресурс произвольного доступа в отдельной BWP CG-SDT. Если в отдельной BWP CG-SDT имеется ресурс произвольного доступа, в отдельной BWP CG-SDT выполняют SDT на основе произвольного доступа. Если в отдельной BWP CG-SDT нет ресурса произвольного доступа, переключаются снова на первоначальную BWP и выполняют SDT на основе произвольного доступа.
[00149] В одной из реализаций параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. В вариантах осуществления настоящего изобретения на основе протокола связи определяют, что в отдельной BWP CG-SDT должен быть сконфигурирован ресурс произвольного доступа для выполнения SDT на основе произвольного доступа в отдельной BWP CG-SDT.
[00150] Терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), и определяют, что целевой BWP для переключения на нее терминалом является отдельная BWP CG-SDT, на основе протокола связи, информации указания или при помощи любых других средств, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Терминал выполняет измерение SSB в первоначальной BWP или в активной BWP, и использует измеренное значение параметра в качестве опорного значения параметра для последующего определения действительности опережения (ТА). Далее такое опорное значение параметра называют опорным значением четвертого параметра. Перед выполнением SDT измеряют значение параметра того же луча, что был измерен для получения опорного значения четвертого параметра, в первоначальной BWP, при этом значение этого измеренного параметра называют далее измеренным значением четвертого параметра. На основе опорного значения четвертого параметра и измеренного значения четвертого параметра определяют, действительно ли опережение (ТА), соответствующее SDT. В некоторых из реализаций описанные выше шаги могут выполняться для определения измеренного значения четвертого параметра после перехода в INACTIVE («неактивно») и до выполнения SDT-передачи.
[00151] В одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Терминал выполняет измерение SSB в первоначальной BWP для определения значения RSRP в качестве опорного значения, причем это может выполняться до перехода в состояние INACTIVE («неактивно»), одновременно с переходом в состояние INACTIVE («неактивно») или после перехода в состояние INACTIVE («неактивно»).
[00152] К примеру, перед переходом в состояние INACTIVE («неактивно») терминал может переключаться на первоначальную BWP для выполнения измерения SSB и сохранять измеренное значение RSRP в качестве опорного значения. Терминал переходит из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно») и переключается с первоначальной BWP на отдельную BWP CG-SDT. Если терминалу необходимо выполнить SDT-передачу, сначала он переключается с отдельной BWP CG-SDT на первоначальную BWP для измерения значения RSRP того же подмножества SSB, что было использовано при измерении опорного значения RSRP, в качестве измеренного значения. Альтернативно, терминал переключается из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»). В состоянии INACTIVE («неактивно») терминал переключается на первоначальную BWP для выполнения измерения SSB и сохраняет измеренное значение RSRP в качестве опорного значения. Терминал переключается с первоначальной BWP на отдельную BWP CG-SDT. Перед инициированием SDT терминал переключается с отдельной BWP CG-SDT на первоначальную BWP, выполняет измерение SSB в первоначальной BWP, и измеряет значение RSRP тоже же подмножества SSB, что было использовано при измерении опорного значения RSRP, в качестве измеренного значения.
[00153] Терминал сравнивает измеренное значение с опорным значением, чтобы выполнить определение действительности опережения (ТА). Если опережение (ТА) действительно, терминал переключается на отдельную BWP CG-SDT для выполнения SDT-передачи. Если опережение (ТА) недействительно, терминал может выполнять SDT на основе произвольного доступа в первоначальной BWP, в случае, когда выполнено условие для SDT на основе произвольного доступа. При этом, если для отдельной BWP CG-SDT сконфигурирован ресурс произвольного доступа, терминал может также переключаться на отдельную BWP CG-SDT для выполнения SDT на основе произвольного доступа.
[00154] В еще одном из вариантов осуществления настоящего изобретения параметром, получаемым при помощи измерения SSB, в качестве примера, является RSRP. Перед переходом в состояние INACTIVE («неактивно») терминал сначала выполняет измерение SSB в активной BWP и использует измеренную RSRP в качестве опорного значения. Одновременно с этим сетевое устройство конфигурирует луч SSB и другие измеряемые величины (те же, что были использованы для получения опорного значения) для первоначальной BWP при помощи высокоуровневой сигнализации. То есть, для отдельной BWP SDT сетевое устройство конфигурирует измерительную информацию того же луча, что был использован для измерения опорного значения четвертого параметра. После перехода терминалом в состояние INACTIVE («неактивно») он переключается на отдельную BWP CG-SDT. Когда терминалу необходимо выполнить SDT-передачу, он сначала переключается на первоначальную BWP для выполнения определения действительности опережения (ТА). Если опережение (ТА) действительно, терминал переключается на отдельную BWP CG-SDT для выполнения SDT-передачи. Если опережение (ТА) недействительно, терминал может выполнять SDT на основе произвольного доступа в первоначальной BWP, в случае, когда выполнено условие для SDT на основе произвольного доступа. При этом, если для отдельной BWP CG-SDT сконфигурирован ресурс произвольного доступа, терминал может также переключаться на отдельную BWP CG-SDT для выполнения SDT на основе произвольного доступа.
[00155] Нужно понимать, что терминал, используемый в рассмотренных выше вариантах осуществления настоящего изобретения, переключается с первоначальной BWP на отдельную BWP CG-SDT или с отдельной BWP CG-SDT на первоначальную BWP, то есть, переключение может выполняться терминалом автономно, или может выполняться за счет передачи, сначала, запроса на переключение из терминала в сетевое устройство, и затем инструктирования терминала сетевым устройством для выполнения переключения BWP.
[00156] Способ переключения BWP, предложенный в вариантах осуществления настоящего изобретения и выполняемый терминалом, можно рассматривать как способ переключения BWP для терминала, переходящего в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), для которого сконфигурирована отдельная BWP CG-SDT, и который поддерживает SDT-передачу. Может быть определено, что целевой BWP для переключения является отдельная BWP CG-SDT или первоначальная BWP, за счет чего, по существу, поддерживается конфигурирование отдельной BWP CG-SDT для снижения уровня загруженности первоначальной BWP.
[00157] На базе той же концепции в вариантах осуществления настоящего изобретения предложен также способ переключения BWP, выполняемый сетевым устройством.
[00158] Фиг. 7 представляет собой блок-схему алгоритма, иллюстрирующую способ переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 7, способ переключения BWP применяют в сетевом устройстве, при этом способ включает описанные ниже шаги.
[00159] На шаге S41 передают информацию указания, при этом информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), при этом целевая BWP включает первоначальную BWP или отдельную BWP SDT.
[00160] В вариантах осуществления настоящего изобретения сетевое устройство указывает на переключение на первоначальную BWP или отдельную BWP CG-SDT, так что, когда для терминала, поддерживающего SDT-передачу, сконфигурирована отдельная BWP CG-SDT, терминал переходит в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено») и может определять, что целевой BWP для переключения является отдельная BWP CG-SDT или параметре управления мощностью, благодаря чему возможна эффективная поддержка конфигурирования отдельной BWP CG-SDT для снижения уровня загруженности первоначальной BWP.
[00161] В вариантах осуществления настоящего изобретения сетевое устройство может также конфигурировать, в соответствии с указанной целевой BWP для переключения и результатом определения, сконфигурирован ли SSB в отдельной BWP CG-SDT, информацию луча для терминала в целях выполнения измерения SSB, благодаря чему терминал выполняет определение действительности опережения (ТА).
[00162] В одной из реализаций целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Сетевое устройство конфигурирует, в первоначальной BWP, измерительную информацию того же луча, что был использован для измерения опорного значения первого параметра. Опорное значение первого параметра это (измеренное) значение параметра, измеренное в первоначальной BWP или в активной BWP.
[00163] В одной из реализаций целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP CG-SDT сконфигурирован SSB. Сетевое устройство конфигурирует, для отдельной CG-SDTBWP, измерительную информацию того же луча, что был использован для измерения опорного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00164] В одной из реализаций целевая BWP для переключения включает отдельную BWP CG-SDT, при этом отдельная BWP SDT включает первоначальную BWP, или отдельная BWP SDT сконфигурирована с одним или более параметром по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа; Сетевое устройство конфигурирует, для отдельной CG-SDTBWP, измерительную информацию того же луча, что был использован для измерения опорного значения третьего параметра. Опорное значение третьего параметра включает (измеренное) значение параметра, измеренное в отдельной BWP CG-SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00165] В одной из реализаций целевая BWP для переключения на нее терминалом включает отдельную BWP CG-SDT, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Сетевое устройство конфигурирует, для первоначальной BWP, измерительную информацию того же луча, что был использован для измерения опорного значения четвертого параметра. Опорное значение четвертого параметра включает (измеренное) значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00166] Нужно понимать, что способ переключения BWP, выполняемый сетевым устройством в вариантах осуществления настоящего изобретения, соответствует способу переключения BWP, выполняемому терминалом в рассмотренных выше вариантах осуществления настоящего изобретения. Соответственно, для прояснения тех мест, где описание способа переключения BWP, выполняемого сетевым устройством, недостаточно детально, следует обращаться к описанию рассмотренного выше способа переключения BWP, выполняемого терминалом, которое не будет приведено здесь повторно.
[00167] Нужно понимать, что способ переключения BWP, предложенный в вариантах осуществления настоящего изобретения, может применяться в сценариях, где терминал взаимодействует с сетевым устройством для реализации переключения BWP. Функции, выполняемые терминалом и сетевым устройством, задействованными в конкретной процедуре реализации, описаны в соответствующих вариантах осуществления настоящего изобретения, рассмотренных подробно выше, и не будут приведены здесь повторно.
[00168] Специалисты в данной области техники должны понимать, что различные реализации и/или примеры, рассмотренные выше в вариантах осуществления настоящего изобретения, могут применяться как сочетании с предыдущими вариантами осуществления изобретения, так и отдельно. Принципы реализации при этом не меняются, независимо от применения вариантов осуществления, реализаций или примеров по отдельности или совместно друг с другом. В настоящем изобретении некоторые из вариантов его осуществления описаны для случая, когда реализации применяют совместно. Специалисты в настоящей области техники должны понимать, что настоящее изобретение не ограничено подобными примерами.
[00169] На базе той же концепции в вариантах осуществления настоящего изобретения предложено также устройство для переключения BWP.
[00170] Нужно понимать, что для выполнения описанных выше функций устройств для переключения BWP, предложенное в вариантах осуществления настоящего изобретения, включает соответствующие аппаратные структуры и/или программные модули для выполнения соответствующих функций. В сочетании с блоками и шагами алгоритмов в различных примерах, рассмотренных в вариантах осуществления настоящего изобретения, варианты осуществления настоящего изобретения могут быть также реализованы в форме аппаратного обеспечения или комбинации аппаратного и программного обеспечения. То, как будет реализована каждая функция: в форме аппаратного обеспечения или программного обеспечения, управляющего аппаратным обеспечением, зависит от требований конкретного применения и конструктивных ограничений, накладываемых на технические решения. Специалисты в данной области техники могут применять различные способы реализации каждой отдельной функций в каждом конкретном применении, однако следует понимать, что все подобные реализации попадают в объем правовой защиты решений, предложенных в вариантах осуществления настоящего изобретения.
[00171] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 8, устройство 100 для переключения BWP применяют в терминале, при этом оно включает процессорный блок 101.
[00172] Процессорный блок сконфигурирован, в ответ на определение того, что для терминала сконфигурированы первоначальная BWP и отдельная BWP CG-SDT, и инициирован переход терминала из состояния CONNECTED («подключено») в состояние INACTIVE («неактивно»), для определения целевой BWP для переключения на нее терминалом, при этом целевая BWP включает первоначальную BWP или отдельную BWP CG-SDT; и для переключения с активной BWP на целевую BWP.
[00173] В одной из реализаций процессорный блок 101 определяет целевую BWP для переключения на нее терминалом при помощи по меньшей мере одного из следующих методов: определение целевой BWP для переключения на нее терминалом на основе протокола связи; определение целевой BWP для переключения на нее терминалом на основе заранее заданного условия; определение целевой BWP для переключения на нее терминалом на основе информации указания, при этом информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»).
[00174] В одной из реализаций целевой BWP для переключения на нее терминалом является первоначальная BWP, при этом процессорный блок 101 дополнительно сконфигурирован для определения того, что имеется пакет «малых данных» для передачи, и для определения того, что опережение (ТА), соответствующее SDT, действительно; и для переключения с первоначальной BWP на отдельную BWP CG-SDT, а также для выполнения полустатически конфигурируемой SDT-передачи.
[00175] В одной из реализаций для отдельной BWP CG-SDT не сконфигурирован SSB, при этом процессорный блок 101 сконфигурирован для определения того, что опережение (ТА), соответствующее SDT, действительно на основе опорного значения первого параметра и измеренного значения первого параметра. Опорное значение первого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение первого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения первого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[00176] В одной из реализаций, то, что целевой BWP для переключения на нее терминалом является первоначальная BWP, определяют на основе протокола связи или информации указания, при этом для отдельной CG-SDT сконфигурирован SSB, и процессорный блок 101 дополнительно сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения второго параметра и измеренного значения второго параметра. Опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, в отдельной BWP CG-SDT или активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение второго параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения второго параметра, в отдельной BWP CG-SDT или первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[00177] В одной из реализаций процессорный блок 101 дополнительно сконфигурирован: для определения того, что SDT завершена, и для переключения с отдельной BWP CG-SDT на первоначальную BWP.
[00178] В одной из реализаций целевой BWP для переключения на нее терминалом является отдельная BWP CG-SDT, при этом процессорный блок 101 дополнительно сконфигурирован: для определения того, что имеется пакет «малых данных», подлежащий передаче, и для определения того, что опережение (ТА), соответствующее SDT, действительно; и для выполнения полустатически конфигурируемой SDT в отдельной BWP CG-SDT.
[00179] В одной из реализаций отдельная BWP CG-SDT включает первоначальную BWP, или для отдельной BWP CG-SDT сконфигурированы один или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа; Процессорный блок 101 сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения третьего параметра и измеренного значения третьего параметра. Опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP CG-SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение третьего параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения третьего параметра, в отдельной BWP CG-SDT или первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[00180] В одной из реализаций, то, что целевой BWP для переключения на нее терминалом является отдельная BWP CG-SDT, определяют на основе протокола связи или информации указания, при этом для отдельной BWP CG-SDT не сконфигурирован SSB; Процессорный блок 101 сконфигурирован: для определения того, что опережение (ТА), соответствующее SDT, действительно, на основе опорного значения четвертого параметра и измеренного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»), при этом измеренное значение четвертого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения четвертого параметра, в первоначальной BWP после перехода в состояние INACTIVE («неактивно»).
[00181] В одной из реализаций процессорный блок 101 дополнительно сконфигурирован: для определения того, что имеется пакет «малых данных», подлежащий передаче, и для определения того, что опережение (ТА), соответствующее SDT, недействительно; и для выполнения SDT на основе произвольного доступа в первоначальной BWP или в отдельной BWP CG-SDT.
[00182] В одной из реализаций процессорный блок 101 сконфигурирован для определения целевой BWP для переключения на нее терминалом на основе заранее заданного условия при помощи следующих методов: определение того, что условие для переключения на отдельную BWP CG-SDT выполнено, и переключение на отдельную BWP CG-SDT; или определение того, что условие для переключения на отдельную BWP CG-SDT не выполнено, и переключение на первоначальную BWP. Условие для переключения на отдельную BWP CG-SDT включает: в отдельной BWP CG-SDT сконфигурированы один или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа.
[00183] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. В соответствии с иллюстрацией фиг. 9, устройство 200 для переключения BWP применяют в сетевом устройстве, при этом оно включает блок 201 передачи.
[00184] Блок 201 передачи сконфигурирован для передачи информации указания. Информацию указания используют для указания целевой BWP для переключения при переходе в состояние INACTIVE («неактивно») из состояния CONNECTED («подключено»), при этом целевая BWP включает первоначальную BWP или отдельную BWP CG-SDT.
[00185] В одной из реализаций устройство 200 для переключения BWP дополнительно включает процессорный блок 202. В одной из реализаций целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Процессорный блок сконфигурирован: для конфигурирования, для первоначальной BWP, измерительной информации того же луча, что был использован для измерения опорного значения первого параметра. Опорное значение первого параметра - это значение параметра, измеренное в первоначальной BWP или в активной BWP.
[00186] В одной из реализаций устройство 200 для переключения BWP дополнительно включает процессорный блок 202. Целевая BWP для переключения на нее терминалом включает первоначальную BWP, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Процессорный блок 202 сконфигурирован: для конфигурирования, для отдельной BWP CG-SDT, измерительной информации того же луча, что был использован для измерения опорного значения второго параметра. Опорное значение второго параметра включает (измеренное) значение параметра, измеренное в первоначальной BWP, в отдельной BWP CG-SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00187] В одной из реализаций устройство 200 для переключения BWP дополнительно включает процессорный блок 202. В одной из реализаций целевая BWP включает отдельную BWP CG-SDT, отдельная BWP CG-SDT включает первоначальную BWP, или отдельная BWP CG-SDT сконфигурирована для использования одного или более параметров по меньшей мере для одного из следующих сигналов или каналов: SSB, пейджинговое сообщение, системное сообщение и канал произвольного доступа. Процессорный блок 202 сконфигурирован: для конфигурирования, для отдельной BWP CG-SDT, измерительной информации того же луча, что был использован для измерения опорного значения третьего параметра. Опорное значение третьего параметра включает (измеренное) значение параметра, измеренное в отдельной BWP CG-SDT или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00188] В одной из реализаций устройство 200 для переключения BWP дополнительно включает процессорный блок 202. Целевая BWP включает отдельную BWP CG-SDT, при этом для отдельной BWP CG-SDT не сконфигурирован SSB. Процессорный блок 202 сконфигурирован: для конфигурирования, для первоначальной BWP, измерительной информации того же луча, что был использован для измерения опорного значения четвертого параметра. Опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние INACTIVE («неактивно»).
[00189] В отношении устройства, предложенного в рассмотренных выше вариантах осуществления настоящего изобретения, конкретные методы выполнения операций для индивидуальных модулей из их состава были подробно описаны в вариантах осуществления настоящего изобретения, относящихся к способам, и не будут приведены повторно.
[00190] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. Устройство 300 для переключения BWP может быть выполнено в форме терминала, применяемого в рассмотренных выше вариантах осуществления настоящего изобретения. Например, устройство 300 может представлять собой мобильный телефон, компьютер, терминал цифрового вещания, устройство приема и передачи сообщений, игровую приставку, планшетное устройство, медицинское устройство, тренажерное оборудование, карманный персональный компьютер и т.п.
[00191] В соответствии с иллюстрацией фиг.10, устройство 300 может включать один или более следующих компонентов: процессорный компонент 302, память 304, компонент 306 электропитания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода-вывода (input/output, I/O), измерительный компонент 314 и компонент 316 связи.
[00192] Процессорный компонент 302, как правило, осуществляет общее управление функционированием устройства 300, например, операциями, связанными с отображением, телефонными вызовами, обменом данными, работой с камерой и операциями записи. Процессорный компонент 302 может включать один или более процессоров 320, исполняющих инструкции с целью выполнения всех шагов описанных выше способов или части этих шагов. Также, процессорный компонент 302 может включать один или более модулей, обеспечивающих взаимодействие между процессорным компонентом 302 и другими компонентами. Например, процессорный компонент 302 может включать мультимедийный модуль, обеспечивающий взаимодействие между мультимедийным компонентом 308 и процессорным компонентом 302.
[00193] Память 304 сконфигурирована для хранения различных типов данных с целью поддержки функционирования устройства 300. Примерами подобных данных могут служить инструкции любых приложений или методов, исполняемых на устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видеоданные и т.п.Память 304 может быть реализована с использованием энергозависимых или энергонезависимых устройств любого типа, а также их комбинаций, например, статической памятью с произвольным доступом (static random access memory, SRAM), электрически перепрограммируемой памяти в режиме «только для чтения» (erasable programmable read-only memory, EPROM), программируемой памяти в режиме «только для чтения» (programmable read-only memory, PROM), памяти в режиме «только для чтения», магнитной памяти, флэш-памяти, магнитного или оптического диска.
[00194] Компонент 306 электропитания обеспечивает электропитание различных компонентов устройства 300. Компонент 306 электропитания может включать систему управления электропитанием, один или более источников питания, а также любые другие компоненты, связанные с производством, управлением и распределением электрической энергии в устройстве 300.
[00195] Мультимедийный компонент 308 включает экран, который обеспечивает интерфейс вывода между устройством 300 и пользователем. В некоторых из вариантов осуществления настоящего изобретения экран может включать дисплей на жидких кристаллах (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает сенсорную панель, то в этом случае экран может быть реализован как сенсорный экран, принимающий сигналы ввода от пользователя. Сенсорная панель включает один или более датчиков касания, предназначенных для регистрации касаний, скольжений и других жестов на сенсорной панели. Датчики касания могут не только регистрировать границы операций касания или скольжения, но также измерять временную длительность и силу давления, связанные с этими операциями. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 308 включает фронтальную камеру и/или тыловую камеру. Фронтальная камера и/или тыловая камера могут принимать внешние мультимедийные данные, когда устройство 300 находится в определенном режиме работы, например, в режиме фотографирования или в режиме видеосъемки. Как фронтальная камера, так и тыловая камера могут представлять собой фиксированные системы оптических линз или иметь функциональность фокусировки и оптического зуммирования.
[00196] Аудиокомпонент 310 сконфигурирован для вывода и/или ввода аудиосигналов. Например, аудиокомпонент 310 может включать микрофон ("MIC"), сконфигурированный для приема внешнего аудиосигнала, когда устройство 300 находится в определенном режиме работы, например, в режиме вызова, в режиме записи или в режиме распознавания голоса. Принятые аудиосигналы могут затем быть сохранены в памяти 304 или переданы при помощи компонента 316 связи. В некоторых из вариантов осуществления настоящего изобретения аудиокомпонент 310 включает также громкоговоритель для вывода аудиосигналов.
[00197] Интерфейс 312 ввода/вывода обеспечивает интерфейс между процессорным компонентом 302 и модулями периферийных интерфейсов, например, клавиатуры, поворотного-нажимного переключателя («колеса»), кнопок и т.п. Кнопки могут включать, без ограничения перечисленным, «домашнюю» кнопку, кнопку громкости, кнопку «пуск» или кнопку блокировки.
[00198] Измерительный компонент 314 включает один или более датчиков, обеспечивающих оценку состояния различных элементов устройства 300. Например, измерительный компонент 314 может определять состояние устройства 300: «открыто» или «закрыто», и относительное расположение компонентов, например, дисплея и клавиатуры устройства 300. Измерительный компонент 314 может также регистрировать изменения положения устройства 300 или одного из компонентов устройства 300, присутствие или отсутствие контакта пользователя с устройством 300, ориентацию или ускорение/замедление устройства 300, а также изменение температуры устройства 300. Измерительный компонент 314 может включать датчик близости, сконфигурированный для обнаружения присутствия приближенных объектов без физического контакта с ними. Измерительный компонент 314 может также включать в себя светочувствительный датчик, например, датчик изображений CMOS или CCD, для использования в приложениях формирования изображений. В некоторых из вариантов осуществления настоящего изобретения измерительный компонент 314 может также включать в себя акселерометрический датчик, гироскопический датчик, магнитный датчик, датчик давления или датчик температуры.
[00199] Компонент 316 связи сконфигурирован для обеспечения связи, проводной или беспроводной, между устройством 300 и другими устройствами. Устройство 300 может осуществлять доступ к беспроводной сети, основанной на таких стандартах связи, как WiFi, 2G или 3G, или их комбинации В одном из примеров осуществления настоящего изобретения компонент 316 связи принимает широковещательный сигнал или соответствующую широковещательную информацию от внешней широковещательной системы управления по широковещательному каналу. В одном из вариантов осуществления настоящего изобретения компонент 316 связи включает также модуль ближней бесконтактной связи (near field communication, NFC) для обеспечения связи в ближней зоне. Например, NFC-модуль может быть реализован на базе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии ассоциации передачи данных в инфракрасном диапазоне (infrared data association, IrDA), технологии сверхширокой полосы частот (ultra-wideband, UWB), технологии Bluetooth (ВТ) или других технологий.
[00200] В примерах осуществления настоящего изобретения устройство 300 может быть реализовано с использованием одной или более заказных интегральных схем (ASIC), цифровых сигнальных процессоров (DSP), цифровых устройств обработки сигналов (digital signal processing devices, DSPD), программируемых логических устройств (programmable logic devices, PLD), электрически программируемых вентильных матриц (field programmable gate arrays, FPGA), процессорах, контроллерах, микроконтроллерах, микропроцессорах или других электронных элементах, предназначенных для исполнения описанных выше способов.
[00201] В одном из примеров осуществления настоящего изобретения предложен также носитель данных, содержащий инструкции, например, размещенные в памяти 304 и исполняемые процессором 320 в устройстве 300 с целью выполнения описанных выше способов. К примеру, постоянный машиночитаемый носитель для хранения данных может представлять собой память ROM, память с произвольным доступом (random access memory, RAM), CD-ROM, магнитную ленту, гибкий диск, оптическое запоминающее устройство для хранения данных и т.п.
[00202] Фиг. 11 представляет собой блок-схему, иллюстрирующую устройство для переключения BWP в соответствии с одним из примеров осуществления настоящего изобретения. Например, устройство 400 для переключения BWP может быть выполнено в виде сетевого устройства. В соответствии с иллюстрацией фиг. 11, устройство 400 включает процессорный компонент 422, который, в свою очередь, включает в себя один или более процессоров и накопительные ресурсы, представленные памятью 432 и сконфигурированные для хранения инструкций, например, прикладных программ, исполняемых процессорным компонентом 422. Прикладные программы, хранимые в памяти 432 могут включать в себя один или более модулей, каждый из которых соответствует набору инструкций. При этом процессорный компонент 422 сконфигурирован для исполнения инструкций с целью выполнения описанного выше способа.
[00203] Устройство 400 может также включать в себя компонент 426 электропитания, сконфигурированный для осуществления управления электропитанием устройства 400, проводной или беспроводной сетевой интерфейс 440, сконфигурированный для подключения устройства 400 к сети, и интерфейс 448 ввода-вывода (I/O). Устройство 400 может функционировать на основе операционной системы, например, Windows ServerTM, Mac OS XTM, UnixTM, LinuxTM, FreeBSDTM, и т.п., хранимой в памяти 432.
[00204] В одном из примеров осуществления настоящего изобретения предложен также носитель данных, содержащий инструкции, например, размещенные в памяти 432 и исполняемые процессором 422 в устройстве 400 с целью выполнения описанных выше способов. К примеру, постоянный машиночитаемый носитель для хранения данных может представлять собой память ROM, память с произвольным доступом (random access memory, RAM), CD-ROM, магнитную ленту, гибкий диск, оптическое запоминающее устройство для хранения данных и т.п.
[00205] В дополнение, нужно понимать, что «множество» в настоящем описании означает «два или более», или иные аналогичные квантификаторы. «И/или» описывает отношения связи между соответствующими объектами и указывает на то, что возможны три типа отношений. Например, «А и/или В» может означать три случая, а именно: присутствует только А, А и В присутствуют одновременно, или присутствует только В. Символ «/» в общем случае указывает на то, что соответствующие объекты связаны отношением «или». В описании вариантов осуществления настоящего изобретения, а также в приложенной формуле изобретения, такие выражения, как «один», «один из» и «упомянутый» в единственном числе подразумевают также включение означаемых во множественном числе, если только из контекста очевидно не следует обратное.
[00206] Также, выражения «первая», «вторая» и т.п., применяемые для описания различной информации, не следует считать ограничивающими. Они используются исключительно для различения информации одного типа друг от друга и не предполагают какого-либо порядка или степени важности. Фактически, выражения «первый» и «второй» могут использоваться взаимозаменяемо. К примеру, в пределах объема настоящего изобретения, первая информация может быть также названа второй информацией, и наоборот, вторая информация может быть также названа первой информацией.
[00207] Операции в вариантах осуществления настоящего изобретения описаны на приложенных чертежах в конкретном порядке, однако нужно понимать что эти операции не обязательно должны выполняться в данном конкретном порядке, или вообще последовательно, или не все операции обязательно являются необходимыми для получения требуемых результатов. В некоторых ситуациях многозадачность и параллельная обработка данных могут быть более рациональными решениями.
[00208] Специалистами в настоящей области техники, по прочтении описания или после практического применения изобретения, описанного в настоящем документе, могут быть найдены другие варианты его осуществления. Настоящая заявка призвана охватить все изменения, применения или модификации настоящего изобретения, не отступающие от его основного замысла, включая все отступления от настоящего изобретения, которые известны на существующем уровне техники или традиционно применяются в данной области техники. Приведенное описание и примеры следует считать исключительно иллюстративными, при этом истинный объем и сущность настоящего изобретения заданы приведенной ниже формулой изобретения.
[00209] Нужно понимать, что настоящее изобретение не ограничено конкретной конструкцией, описанной выше и проиллюстрированной на приложенных чертежах, а также, что в пределах объема настоящего изобретения могут быть выполнены множество различных модификаций и изменений. Объем настоящего изобретения ограничен только приложенной формулой изобретения.
| название | год | авторы | номер документа |
|---|---|---|---|
| УПРАВЛЕНИЕ ЧАСТЯМИ ПОЛОСЫ ЧАСТОТ В РЕЖИМЕ БЕЗДЕЙСТВИЯ И НЕАКТИВНОМ РЕЖИМЕ | 2017 |
|
RU2753675C1 |
| Прием ответа произвольного доступа | 2020 |
|
RU2785977C1 |
| СИСТЕМА И СПОСОБ ДЛЯ РАБОТЫ С ЧАСТЬЮ ШИРИНЫ ПОЛОСЫ | 2019 |
|
RU2747272C1 |
| СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ИНФОРМАЦИИ О СОСТОЯНИИ КАНАЛА В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ И УСТРОЙСТВО ДЛЯ ЭТОГО | 2019 |
|
RU2756301C1 |
| ПОЛЬЗОВАТЕЛЬСКИЙ ТЕРМИНАЛ И СПОСОБ РАДИОСВЯЗИ | 2018 |
|
RU2778100C1 |
| ТЕРМИНАЛ И СПОСОБ РАДИОСВЯЗИ | 2020 |
|
RU2824788C1 |
| СПОСОБ И УСТРОЙСТВО ДЛЯ КОНФИГУРИРОВАНИЯ ИНФОРМАЦИИ, А ТАКЖЕ УСТРОЙСТВО СВЯЗИ И НОСИТЕЛЬ ДАННЫХ | 2021 |
|
RU2820050C1 |
| ПЕРЕКЛЮЧЕНИЕ РЕСУРСОВ ПЕРЕДАЧИ | 2019 |
|
RU2793456C1 |
| ТЕРМИНАЛ И СПОСОБ РАДИОСВЯЗИ | 2019 |
|
RU2795931C1 |
| ПОЛЬЗОВАТЕЛЬСКИЙ ТЕРМИНАЛ И СПОСОБ РАДИОСВЯЗИ | 2019 |
|
RU2785056C1 |
Изобретение относится к способу, устройству и носителю данных для переключения BWP. Технический результат заключается в снижении уровня загруженности первоначальной BWP за счет выполнения передачи «малых данных» (SDT) в отдельной BWP SDT. Способ переключения части полосы частот (BWP) включает определение (S12) целевой BWP, на которую следует переключиться, после перехода терминала из состояния «подключено» в состояние «неактивно». При этом терминал сконфигурирован с первоначальной BWP и отдельной BWP для передачи «малых данных» (BWP SDT). После определения того, что имеется пакет «малых данных», подлежащий передаче, выполняют передачу «малых данных» (SDT) в целевой BWP. 4 н. и 15 з.п. ф-лы, 13 ил.
1. Способ переключения части полосы частот (BWP), который выполняют при помощи терминала и который включает:
определение (S12) целевой BWP, на которую следует переключиться, после перехода терминала из состояния «подключено» в состояние «неактивно», при этом терминал сконфигурирован с первоначальной BWP и отдельной BWP для передачи «малых данных» (BWP SDT);
определение того, что целевая BWP является отдельной BWP SDT, после определения того, что отдельная BWP SDT сконфигурирована с одним или более параметром для по меньшей мере одного из следующих сигналов или каналов: блок сигналов синхронизации и физического широковещательного канала (SSB), пейджинговое сообщение, системное сообщение и канал произвольного доступа, и определения того, что имеется пакет «малых данных», подлежащий передаче; и
выполнение передачи «малых данных» (SDT) в целевой BWP.
2. Способ по п. 1, в котором
опережение (TA), соответствующее SDT, действительно и SDT является передачей «малых данных» с конфигурированным грантом (CG SDT); или
опережение (TA), соответствующее SDT, недействительно и SDT является передачей «малых данных» на основе произвольного доступа.
3. Способ по п. 1 или 2, дополнительно включающий определение того, что SDT завершена, и переключение с отдельной BWP SDT на первоначальную BWP.
4. Способ по п. 2, в котором целевой BWP, на которую следует переключиться, является первоначальная BWP и
первоначальную BWP переключают на отдельную BWP SDT и выполняют CG SDT.
5. Способ по п. 2, в котором отдельная BWP SDT не сконфигурирована с SSB, при этом определение того, что опережение (TA), соответствующее SDT, действительно, включает
определение того, что опережение (TA), соответствующее SDT, действительно, на основе опорного значения первого параметра и измеренного значения первого параметра, при этом опорное значение первого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние «неактивно», а измеренное значение первого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения первого параметра, в первоначальной BWP после перехода в состояние «неактивно».
6. Способ по п. 2, в котором определяют, что BWP, на которую следует переключиться, является первоначальная BWP, и отдельная BWP SDT сконфигурирована с SSB, при этом определение того, что опережение (TA), соответствующее SDT, действительно, включает
определение того, что опережение (TA), соответствующее SDT, действительно, на основе опорного значения второго параметра и измеренного значения второго параметра, при этом опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, отдельной BWP SDT или активной BWP перед переходом в состояние «неактивно», а измеренное значение второго параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения второго параметра, в отдельной BWP SDT или в первоначальной BWP после перехода в состояние «неактивно».
7. Способ по п. 2, в котором целевой BWP, на которую следует переключиться, является отдельная BWP SDT и CG SDT выполняют в отдельной BWP SDT.
8. Способ по п. 2 или 7, в котором отдельная BWP SDT включает первоначальную BWP и
определение того, что опережение (TA), соответствующее SDT, действительно, включает
определение того, что опережение (TA), соответствующее SDT, действительно, на основе опорного значения третьего параметра и измеренного значения третьего параметра, при этом опорное значение третьего параметра включает значение параметра, измеренное в отдельной BWP SDT или в активной BWP перед переходом в состояние «неактивно», а измеренное значение третьего параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения третьего параметра, в отдельной BWP SDT или в первоначальной BWP после перехода в состояние «неактивно».
9. Способ по п. 2 или 7, в котором целевой BWP, на которую следует переключиться, является отдельная BWP SDT, при этом в отдельной BWP SDT не сконфигурирован SSB, и
определение того, что опережение (TA), соответствующее SDT, действительно, включает
определение того, что опережение (TA), соответствующее SDT, действительно, на основе опорного значения четвертого параметра и измеренного значения четвертого параметра, при этом опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или в активной BWP перед переходом в состояние «неактивно», а измеренное значение четвертого параметра получают при помощи измерения того же самого луча, что и луча, измеренного для получения опорного значения четвертого параметра, в первоначальной BWP после перехода в состояние «неактивно».
10. Способ по п. 2, в котором SDT на основе произвольного доступа выполняют в первоначальной BWP или в отдельной BWP SDT.
11. Способ переключения BWP, выполняемый сетевым устройством и включающий
передачу (S41) информации указания, при этом информацию указания используют для указания терминалу, который переходит в состояние «неактивно» из состояния «подключено», того, что целевая BWP, на которую следует переключиться, определена и SDT выполняется в целевой BWP, при этом терминал сконфигурирован с первоначальной BWP и отдельной BWP SDT;
при этом условие для выполнения SDT в целевой BWP включает: определение того, что целевая BWP является отдельной BWP SDT после определения терминалом того, что отдельная BWP SDT сконфигурирована с одним или более параметром для по меньшей мере одного из следующих сигналов или каналов: блок сигналов синхронизации и физического широковещательного канала (SSB), пейджинговое сообщение, системное сообщение и канал произвольного доступа, и определения терминалом того, что имеется пакет «малых данных», подлежащий передаче.
12. Способ по п. 11, в котором
опережение (TA), соответствующее SDT, действительно и SDT является передачей «малых данных» с конфигурированным грантом (CG SDT); или
опережение (TA), соответствующее SDT, недействительно и SDT является передачей «малых данных» на основе произвольного доступа.
13. Способ по п. 11 или 12, дополнительно включающий
определение того, что SDT завершена, и переключение с отдельной BWP SDT на первоначальную BWP.
14. Способ по п. 11, в котором целевая BWP включает первоначальную BWP, при этом для отдельной BWP SDT не сконфигурирован SSB, и способ дополнительно включает
конфигурирование первоначальной BWP с измерительной информацией того же луча, что был использован для измерения опорного значения первого параметра, при этом опорное значение первого параметра является значением параметра, измеренным в первоначальной BWP или в активной BWP.
15. Способ по п. 11, в котором целевая BWP включает первоначальную BWP, при этом для отдельной BWP SDT сконфигурирован SSB, и способ дополнительно включает
конфигурирование отдельной BWP SDT с измерительной информацией того же луча, что был использован для измерения опорного значения второго параметра, при этом опорное значение второго параметра включает значение параметра, измеренное в первоначальной BWP, отдельной BWP SDT или активной BWP до перехода в состояние «неактивно».
16. Способ по п. 11, в котором целевая BWP включает отдельную BWP SDT, отдельная BWP SDT включает первоначальную BWP, при этом способ дополнительно включает
конфигурирование отдельной BWP SDT с измерительной информацией того же луча, что был использован для измерения опорного значения третьего параметра, при этом опорное значение третьего параметра включает значение параметра, измеренное в первоначальной BWP, отдельной BWP SDT или активной BWP до перехода в состояние «неактивно».
17. Способ по п. 11, в котором целевая BWP включает отдельную BWP SDT, в отдельной BWP SDT не сконфигурирован SSB, при этом способ дополнительно включает
конфигурирование первоначальной BWP с измерительной информацией того же луча, что был использован для измерения опорного значения четвертого параметра, при этом опорное значение четвертого параметра включает значение параметра, измеренное в первоначальной BWP или активной BWP до перехода в состояние «неактивно».
18. Устройство для переключения BWP, включающее:
процессор и
память, сконфигурированную для хранения инструкций, исполняемых процессором;
при этом процессор сконфигурирован для выполнения способа переключения BWP по любому из пп. 1-10.
19. Устройство для переключения BWP, включающее:
процессор и
память, сконфигурированную для хранения инструкций, исполняемых процессором;
при этом процессор сконфигурирован для выполнения способа переключения BWP по любому из пп. 11-17.
| CN 113329493 A, 31.08.2021 | |||
| CN 108886804 A, 23.11.2018 | |||
| US 20210227623 A1, 22.07.2021 | |||
| EP 3806563 A4, 14.07.2021 | |||
| СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ BWP И ТЕРМИНАЛ | 2019 |
|
RU2741630C1 |
