Способ и устройство для определения положения передачи ресурса во временной области Российский патент 2025 года по МПК H04W72/04

Область техники

[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу и устройству для определения положения передачи ресурса во временной области.

Уровень техники

[0002] В уровне техники предлагается поддерживать передачу малых объемов данных (small data transmission, SDT) в неактивном состоянии, при этом поддерживается SDT на основе процесса произвольного доступа и SDT на основе полупостоянной конфигурации.

[0003] Для конфигурированного гранта CG-SDT терминальное устройство получает оптимальный луч нисходящей линии связи путем измерения различных блоков сигналов синхронизации и РВСН (synchronization signal and РВСН block, SSB), и затем выбирает связанную возможность передачи по физическому совместно используемому каналу восходящей линии связи (physical uplink shared channel occasion, PO) для выполнения SDT. Таким образом, оптимальный луч нисходящей линии связи может быть неявно сообщен базовой станции.

Сущность изобретения

[0004] Варианты осуществления настоящего изобретения предлагают способ и устройство для определения положения передачи ресурса во временной области, которые могут реализовать CG-SDT с повторениями.

[0005] В первом аспекте, в соответствии с одним из вариантов осуществления настоящего изобретения, предлагается способ определения положения передачи ресурса во временной области. Способ выполняется терминальным устройством и включает: выполнение измерения блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB, в котором целевой индекс SSB соответствует целевому направлению луча; определение целевого интервала возможной передачи (transmission occasion, ТО) повторения в соответствии с целевым индексом SSB; и выполнение передачи малых объемов данных (SDT) в соответствии с целевым ТО повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N целое положительное число.

[0006] В этом техническом решении терминальное устройство может реализовать CG-SDT с повторениями.

[0007] Во втором аспекте, согласно варианту осуществления настоящего изобретения, предлагается другой способ определения положения передачи ресурса во временной области. Способ выполняется базовой станцией и включает в себя: прием передачи малых объемов данных (SDT) от терминального устройства и определение целевого интервала возможной передачи (ТО) повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N целое положительное число; и определение целевого индекса SSB в соответствии с целевым ТО повторения, в котором целевой индекс SSB соответствует целевому направлению луча.

[0008] В третьем аспекте, в соответствии с вариантами осуществления настоящего изобретения, предлагается устройство связи. Устройство связи обладает частью или всеми функциями терминального устройства для реализации способа, описанного в первом аспекте. Например, функции устройства связи могут обладать функциями части или всех вариантов осуществления изобретения или могут обладать функциями любого из вариантов осуществления изобретения независимо друг от друга. Функции могут быть реализованы аппаратными средствами или путем выполнения соответствующего программного обеспечения аппаратными средствами. Программное или аппаратное обеспечение включает в себя один или более блоков или модулей, соответствующих вышеуказанным функциям.

[0009] В одной из реализаций структура устройства связи может включать модуль приемопередачи и модуль обработки, и модуль обработки сконфигурирован для поддержки устройства связи для выполнения соответствующих функций в вышеописанном способе. Модуль приемопередачи сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, который сконфигурирован для соединения с модулем приемопередачи и модулем обработки, и хранит необходимые компьютерные программы и данные устройства связи.

[0010] В одной из реализаций устройство связи включает модуль обработки, сконфигурированный для выполнения измерения блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB, в котором целевой индекс SSB соответствует целевому направлению луча; определения целевого интервала возможной передачи (ТО) повторения согласно целевому индексу SSB; и выполнения передачи малых объемов данных (SDT) согласно целевому ТО повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N - целое положительное число.

[0011] В четвертом аспекте предлагается другое устройство связи в соответствии с вариантами осуществления настоящего изобретения. Устройство связи обладает частью или всеми функциями базовой станции для реализации способа, описанного во втором аспекте. Например, функции устройства связи могут обладать функциями части или всех вариантов осуществления изобретения или могут обладать функциями любого одного из вариантов осуществления изобретения независимо. Функции могут быть реализованы аппаратными средствами или путем выполнения соответствующего программного обеспечения аппаратными средствами. Программное или аппаратное обеспечение включает один или несколько блоков или модулей, соответствующих вышеуказанным функциям.

[0012] В одной из реализаций структура устройства связи может включать модуль приемопередачи и модуль обработки, и модуль обработки сконфигурирован для поддержки устройства связи для выполнения соответствующих функций в вышеописанном способе. Модуль приемопередачи сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также включать модуль хранения, который сконфигурирован для соединения с модулем приемопередачи и модулем обработки, и хранит необходимые компьютерные программы и данные устройства связи.

[0013] В одной из реализаций, устройство связи включает модуль приемопередачи, сконфигурированный для приема передачи малых объемов данных (SDT) от терминального устройства и определения целевого интервала возможной передачи (ТО) повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N целое положительное число; и модуль обработки, сконфигурированный для определения целевого индекса SSB в соответствии с целевым ТО повторения, в котором целевой индекс SSB соответствует целевому направлению луча.

[0014] В пятом аспекте, устройство связи, включающее процессор, предлагается в соответствии с вариантами осуществления данного изобретения. Когда процессор вызывает компьютерную программу в памяти, выполняется способ в соответствии с первым аспектом.

[0015] В шестом аспекте устройство связи, включающее процессор, предлагается в соответствии с вариантами осуществления данного изобретения. Когда процессор вызывает компьютерную программу в памяти, выполняется способ в соответствии со вторым аспектом.

[0016] В седьмом аспекте, устройство связи, включающее процессор и память, хранящую компьютерную программу, предлагается в соответствии с вариантами осуществления данного изобретения. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, заставляя устройство связи выполнять способ в соответствии с первым аспектом.

[0017] В восьмом аспекте, устройство связи, включающее процессор и память, хранящую компьютерную программу, предлагается в соответствии с вариантами осуществления данного изобретения. Процессор сконфигурирован для выполнения компьютерной программы, хранящейся в памяти, заставляя устройство связи выполнять способ в соответствии со вторым аспектом.

[0018] В девятом аспекте, устройство связи предлагается в соответствии с вариантами осуществления изобретения. Устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций процессору; и процессор сконфигурирован для выполнения кодовых инструкций, заставляя устройство выполнять способ в соответствии с первым аспектом выше.

[0019] В десятом аспекте, устройство связи предлагается в соответствии с вариантами осуществления изобретения. Устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций процессору; и процессор сконфигурирован для выполнения кодовых инструкций, заставляя устройство выполнять способ в соответствии со вторым аспектом выше.

[0020] В одиннадцатом аспекте, система для определения положения передачи ресурса во временной области предлагается в соответствии с вариантами осуществления изобретения. Система включает устройство связи в соответствии с третьим аспектом и устройство связи в соответствии с четвертым аспектом, или система включает устройство связи в соответствии с пятым аспектом и устройство связи в соответствии с шестым аспектом, или система включает устройство связи в соответствии с седьмым аспектом и устройство связи в соответствии с восьмым аспектом, или система включает устройство связи в соответствии с девятым аспектом и устройство связи в соответствии с десятым аспектом.

[0021] В двенадцатом аспекте, считываемый компьютером носитель данных предлагается в соответствии с вариантами осуществления настоящего изобретения. Считываемый компьютером носитель данных сконфигурирован для хранения инструкций, используемых для терминального устройства. Когда инструкции выполняются, способ, описанный в первом аспекте, реализуется терминальным устройством.

[0022] В тринадцатом аспекте, считываемый компьютером носитель данных предлагается в соответствии с вариантами осуществления настоящего изобретения. Считываемый компьютером носитель данных сконфигурирован для хранения инструкций, используемых для базовой станции. Когда инструкции выполняются, способ, описанный во втором аспекте, реализуется базовой станцией.

[0023] В четырнадцатом аспекте, компьютерный программный продукт, включающий компьютерную программу дополнительно предлагается в настоящем изобретении. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно первому аспекту.

[0024] В пятнадцатом аспекте, компьютерный программный продукт, включающий компьютерную программу дополнительно предлагается в настоящем изобретении. Компьютерная программа запускается на компьютере, заставляя компьютер выполнять способ согласно второму аспекту.

[0025] В шестнадцатом аспекте настоящего изобретения предлагается система чипов. Система чипов включает по меньшей мере один процессор и интерфейс, и сконфигурирована для поддержки терминального устройства для реализации функций, относящихся к первому аспекту, например, определения или обработки по меньшей мере одного из данных или информации, используемых в вышеописанном способе. В возможном варианте реализации система чипов дополнительно включает память, и память сконфигурирована для хранения необходимых компьютерных программ и данных терминального устройства. Система чипов может состоять из чипов, или может включать чип и другие дискретные элементы.

[0026] В семнадцатом аспекте настоящего изобретения предлагается система чипов. Система чипов включает по меньшей мере один процессор и интерфейс, и сконфигурирована для поддержки базовой станции для реализации функций, относящихся ко второму аспекту, например, определения или обработки по меньшей мере одного из данных или информации, используемых в вышеописанном способе. В возможном варианте реализации система чипов дополнительно включает память, и память сконфигурирована для хранения необходимых компьютерных программ и данных терминального устройства. Система чипов может состоять из чипов, или может включать чип и другие дискретные элементы.

[0027] В восемнадцатом аспекте, компьютерная программа предлагается в настоящем изобретении. Компьютерная программа работает на компьютере, заставляя компьютер выполнять способ в соответствии с первым аспектом.

[0028] В девятнадцатом аспекте, компьютерная программа предлагается в настоящем изобретении. Компьютерная программа работает на компьютере, заставляя компьютер выполнять способ в соответствии со вторым аспектом.

Краткое описание чертежей

[0029] Для того чтобы объяснить варианты осуществления изобретения или технические решения в уровне техники более ясно, ниже будут кратко представлены чертежи, описанные в вариантах осуществления изобретения или необходимые в уровне техники.

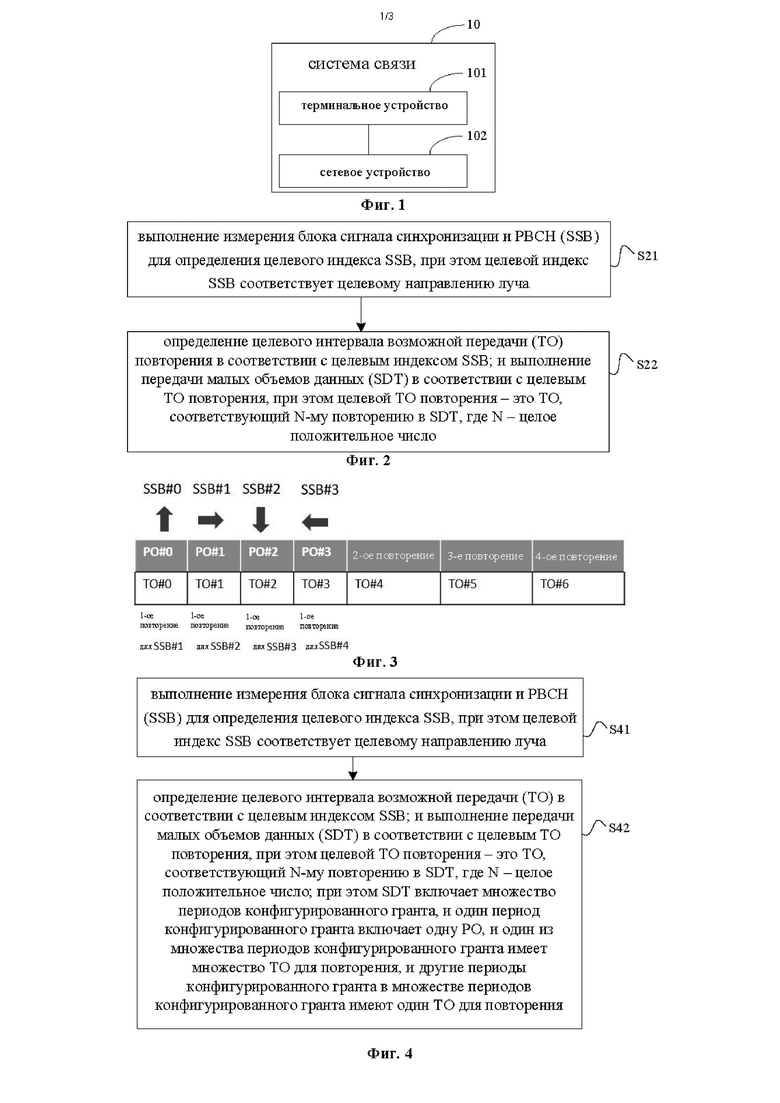

[0030] На фиг. 1 показана схема, иллюстрирующая архитектуру системы связи в соответствии с вариантом осуществления настоящего изобретения.

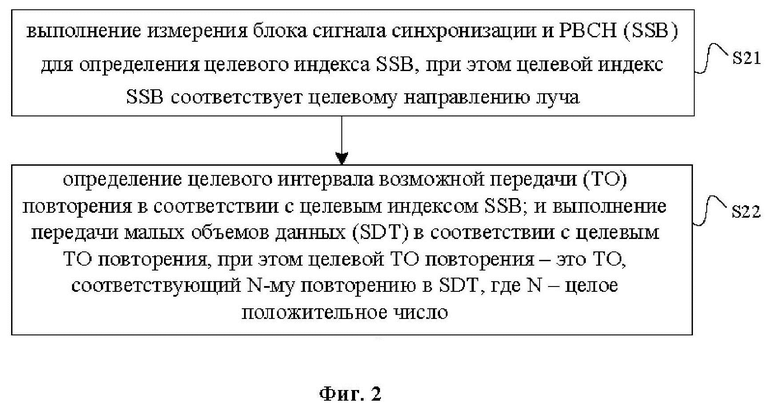

[0031] На фиг. 2 показана блок-схема, иллюстрирующая способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

[0032] На фиг. 3 показана схема, иллюстрирующая конфигурацию ТО с повторениями в соответствии с вариантом осуществления настоящего изобретения.

[0033] На фиг. 4 показана блок-схема, иллюстрирующая другой способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

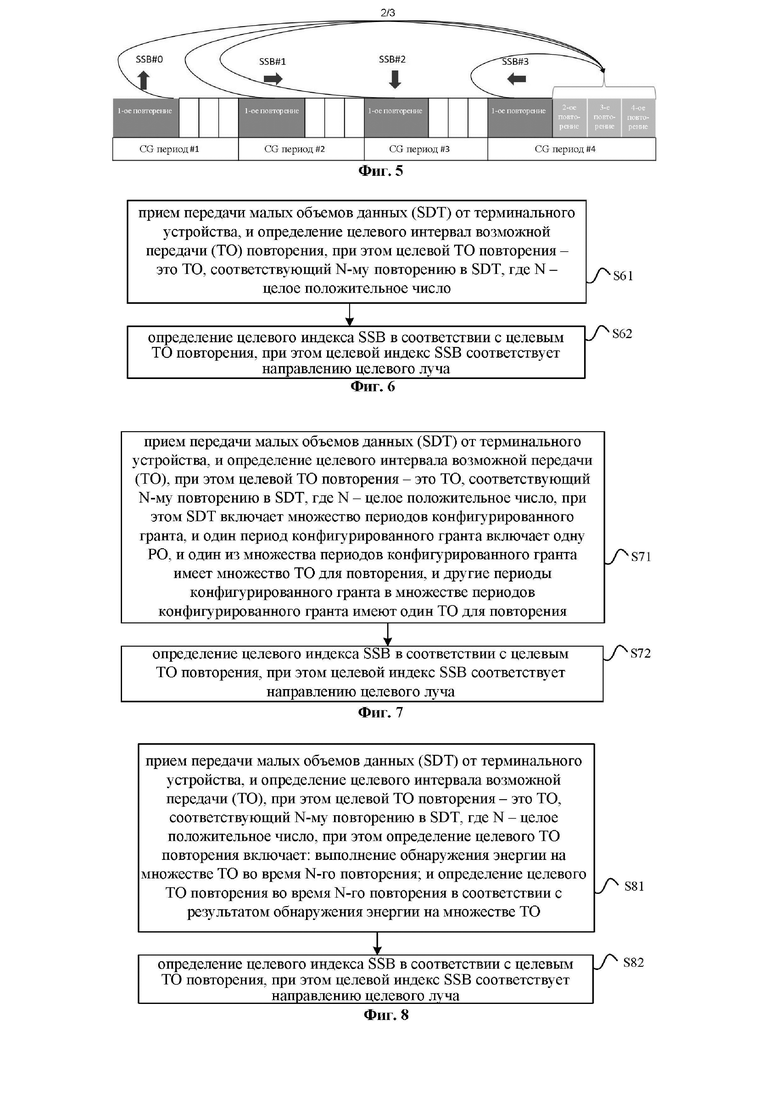

[0034] На фиг. 5 показана схема, иллюстрирующая другую конфигурацию ТО с повторениями в соответствии с вариантом осуществления настоящего изобретения.

[0035] На фиг. 6 показана блок-схема, иллюстрирующая еще один способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

[0036] На фиг. 7 показана блок-схема, иллюстрирующая еще один способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

[0037] На фиг. 8 показана блок-схема, иллюстрирующая еще один способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

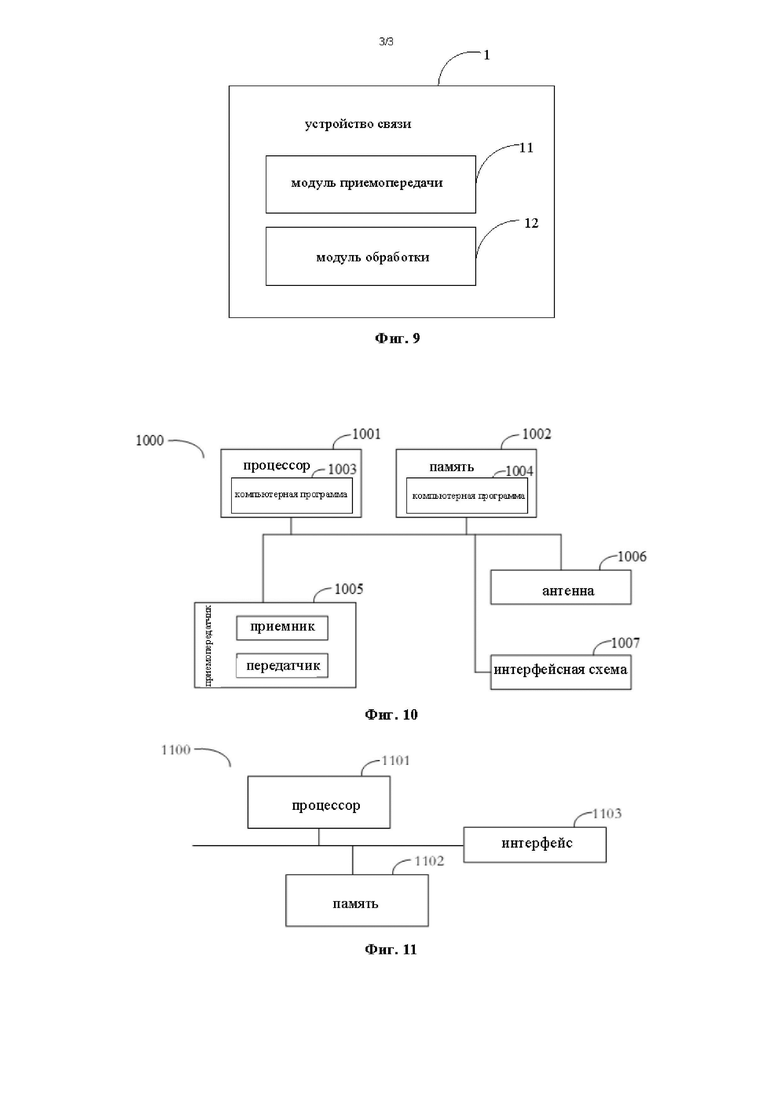

[0038] На фиг. 9 показана схема, иллюстрирующая структуру устройства связи в соответствии с вариантом осуществления настоящего изобретения.

[0039] На фиг. 10 показана схема, иллюстрирующая структуру другого устройства связи в соответствии с вариантом осуществления настоящего изобретения.

[0040] На фиг. 11 показана схема, иллюстрирующая структуру чипов соответствии с вариантом осуществления настоящего изобретения.

Подробное описание

[0041] Чтобы упростить понимание настоящего изобретения, здесь кратко представлены некоторые концепции, связанные с вариантами осуществления настоящего изобретения.

[0042] 1. Интервал возможной передачи (сокращенно ТО (transmission occasion))

[0043] Интервал возможной передачи включает ресурс временной области для однократной передачи данных. Один интервал возможной передачи включает один или более символов. Когда имеется множество интервалов возможной передачи и множество интервалов возможной передачи используются для повторений, множество экземпляров одних и тех же данных многократно передаются в множестве интервалов возможной передачи. В этих условиях одна передача данных в одном интервале возможной передачи может называться одним повторением. Множество экземпляров одних и тех же данных представляют собой множество одинаковых или разных версий избыточности (redundancy version, RV), полученных после канального кодирования для одних и тех же информационных битов.

[0044] Чтобы лучше понять способ и устройство для определения положения передачи ресурса во временной области, раскрытые в вариантах осуществления настоящего изобретения, система связи, в которой применяются варианты осуществления настоящего изобретения, описана ниже.

[0045] На фиг. 1 показана схема, иллюстрирующая архитектуру системы связи в соответствии с вариантом осуществления настоящего изобретения. Система связи может включать одну базовую станцию и одно терминальное устройство, но не ограничивается ими, количество и форма устройств, показанных на фиг. 1, приведены только для примера и не являются ограничениями вариантов осуществления настоящего изобретения, и две или более базовых станций и два или более терминальных устройств могут быть включены в реальные приложения. Система связи, показанная на фиг. 1, включает одну базовую станцию 101 и одно терминальное устройство 102 в качестве примера.

[0046] Следует отметить, что техническое решение в вариантах осуществления настоящего изобретения применимо для различных систем связи, например, для системы долгосрочной эволюции (long term evolution, LTE), системы мобильной связи пятого поколения (5th generation, 5G), 5G системы нового радио (new radio, NR) или других будущих новых систем мобильной связи и так далее.

[0047] Базовая станция 101 в вариантах осуществления изобретения представляет собой объект для передачи или приема сигнала на стороне сети. Например, базовая станция 101 может быть развитым узлом В (evolved NodeB, eNB), точкой передачи и приема (transmission reception point, TRP), узлом В следующего поколения (next generation NodeB, gNB) в системе NR, базовой станцией в других будущих системах мобильной связи, узлом доступа в системе беспроводной связи (wireless fidelity, WiFi) и т.д. Конкретная технология и конкретная форма устройства, принимаемая базовой станцией, не ограничены в вариантах осуществления настоящего изобретения. Базовая станция в соответствии с вариантами осуществления настоящего изобретения может состоять из центрального блока (central unit, CU) и распределенного блока (distributed unit, DU). CU также может называться блоком управления, и структура CU-DU используется для разделения базовой станции, например, протокольного уровня базовой станции, и функции части протокольного уровня размещаются в CU для централизованного управления, и функции оставшейся части или всего протокольного уровня распределяются в DU, и DU централизованно управляется CU.

[0048] Терминальное устройство 102 в вариантах осуществления изобретения представляет собой объект для приема или передачи сигнала на стороне пользователя, например, мобильный телефон. Терминальное устройство может называться терминалом, пользовательским оборудованием (user equipment, UE), мобильной станцией (mobile station, MS), мобильным терминалом (mobile terminal, MT) и так далее. Терминальное устройство может представлять собой автомобиль с функцией связи, умный автомобиль, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функцией беспроводной передачи данных, терминальное устройство виртуальной реальности (virtual reality, VR), терминальное устройство дополненной реальности (augmented reality, AR), беспроводное терминальное устройство для промышленного управления, беспроводное терминальное устройство для беспилотного управления, беспроводное терминальное устройство для дистанционной медицинской хирургии, беспроводное терминальное устройство в интеллектуальной сети, беспроводное терминальное устройство в транспортной безопасности, беспроводное терминальное устройство в умном городе, беспроводное терминальное устройство в умном доме и так далее. Конкретная технология и конкретная форма устройства, принимаемые терминальным устройством, не ограничены в вариантах осуществления настоящего изобретения.

[0049] Очевидно, что система связи, описанная в вариантах осуществления настоящего изобретения, предназначена для более ясного объяснения технических решений вариантов осуществления настоящего изобретения и не является ограничением технических решений, предлагаемых вариантами осуществления настоящего изобретения. Специалистам в данной области известно, что с развитием архитектуры системы и появлением нового бизнес-сценария технические решения, представленные в вариантах осуществления настоящего изобретения, будут одинаково применимы к аналогичным техническим проблемам.

[0050] Способ и устройство для определения положения передачи ресурса во временной области в соответствии с изобретением подробно описаны ниже со ссылкой на прилагаемые чертежи.

[0051] На фиг. 2 показана блок-схема, иллюстрирующая способ определения положения передачи ресурса временной области в соответствии с вариантом осуществления настоящего изобретения.

[0052] Как показано на фиг. 2, способ выполняется терминальным устройством и может включать следующие шаги, но не ограничивается ими.

[0053] На шаге S21 выполняется измерение блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB. Целевой индекс SSB соответствует целевому направлению луча.

[0054] В варианте осуществления настоящего изобретения терминальное устройство определяет целевой индекс SSB путем выполнения измерения SSB (блока сигнала синхронизации и РВСН). Целевой индекс SSB соответствует целевому направлению луча, целевой луч может быть оптимальным лучом, и целевой индекс SSB соответствует оптимальному направлению луча.

[0055] Следует отметить, что в варианте осуществления настоящего изобретения целевой индекс SSB соответствует целевому направлению луча, и целевой луч также может быть другим лучом, кроме оптимального луча, который не является конкретным ограничением в варианте осуществления настоящего изобретения.

[0056] В некоторых вариантах осуществления, измерения качества сигнала выполняются на множестве SSB для определения целевого SSB и определения индекса целевого SSB для целевого SSB.

[0057] В качестве примера, в варианте осуществления настоящего изобретения терминальное устройство определяет целевой SSB путем измерения SS-RSRP (мощности принимаемого опорного сигнала синхронизации или мощности принимаемого опорного сигнала на основе сигнала синхронизации), и целевой SSB может быть оптимальным SSB, качество сигнала при измерении оптимального SSB является оптимальным, и затем определяется индекс целевого SSB для целевого SSB.

[0058] На шаге S22 определяется целевой интервал возможной передачи (ТО) повторения в соответствии с целевым индексом SSB, и передача малых объемов данных (SDT) выполняется в соответствии с целевым ТО повторения. Целевой ТО повторения - это ТО, соответствующий N-му повторению в SDT, где N - целое положительное число.

[0059] Следует отметить, что в варианте осуществления настоящего изобретения каждый из множества SSB последовательности SSB соответствует ТО, соответствующему N-му повторению в SDT. Путем измерения множества SSB в последовательности SSB, SSB с лучшим качеством канала выбирается как целевой SSB, ТО, соответствующий N-му повторению в соответствующей SDT, определяется согласно целевому SSB, и ТО, соответствующий N-му повторению в SDT, определяется как целевой ТО повторения.

[0060] В варианте осуществления настоящего изобретения, терминальное устройство может выполнять SDT в соответствии с целевым ТО повторения после определения целевого ТО повторения.

[0061] Понятно, что в варианте осуществления настоящего изобретения ТО, соответствующие другим повторениям, кроме N-го повторения в SDT, могут быть связаны с целевым SSB для целевого индекса SSB. Таким образом, все повторения в SDT определяются в случае, когда определен целевой индекс SSB.

[0062] В некоторых вариантах осуществления измерение SSB выполняется для определения целевого индекса SSB. Целевой индекс SSB соответствует целевому направлению луча, и целевой ТО повторения определяется в соответствии с целевым индексом SSB, и передача малых объемов данных выполняется в соответствии с целевым ТО повторения. Целевой ТО повторения это ТО, соответствующей N-му повторению в SDT, где N целое положительное число. Значение N в ТО, соответствующем N-му повторению в SDT, который является целевым ТО повторения, определяется в соответствии с протоколом, иначе, значение N в ТО, соответствующем N-му повторению в SDT, который является целевым ТО повторения, определяется в соответствии с конфигурацией или инструкцией базовой станции.

[0063] Например, в случае, когда значение N в ТО, соответствующем N-му повторению в SDT, который является целевым ТО повторения, определяется как 1 в соответствии с протоколом, ТО, соответствующий первому повторению в SDT, определяется как целевой ТО повторения в соответствии с протоколом, и целевой ТО повторения выбирается для выполнения первого повторения SDT.

[0064] Например, в случае, когда значение N в ТО, соответствующем N-му повторению в SDT, который является целевым ТО повторения, определяется как 1 в соответствии с конфигурацией или инструкцией базовой станции, ТО, соответствующий первому повторению в SDT, определяется как целевой ТО повторения в соответствии с конфигурацией или инструкцией базовой станции, и целевой ТО повторения выбирается для выполнения первого повторения SDT.

[0065] Следует отметить, что описанный выше пример приведен только для иллюстрации и не может являться конкретным ограничением вариантов осуществления настоящего изобретения. Значение N, определенное в соответствии с протоколом или в соответствии с конфигурацией или инструкцией базовой станции, в ТО, соответствующем N-му повторению в SDT, который является целевым ТО повторения, может быть другим параметром, отличным от 1.

[0066] В некоторых вариантах осуществления количество повторений составляет М раз, при этом N меньше или равно М, где М целое положительное число, и количество ТО получают путем вычитания 1 из суммы количества SSB и числа повторений М.

[0067] В одном из примеров варианта осуществления, как показано на фиг. 3, в наборе SSB (набор блоков сигнала синхронизации и РВСН), сконфигурированном CG (конфигурированным грантом), есть 4 SSB, и количество повторений М равно 4, тогда можно определить количество ТО путем вычитания 1 из суммы количества SSB, 4, и количества повторений, 4, и количество ТО получается равным 7.

[0068] Если предположить, что N равно 1, то первые 4 ТО используются для первого повторения при передаче SDT, и последние три ТО используются для оставшихся трех повторений при передаче SDT соответственно.

[0069] Разумеется, пример, показанный на фиг. 3, приведен только для иллюстрации. В вариантах осуществления настоящего изобретения N также может быть равно 3, и также может быть, что третье повторение в SDT связано с целевым индексом SSB, тогда первый ТО используется для первого повторения в передаче SDT, второй ТО используется для второго повторения в передаче SDT, 3-й, 4-й, 5-й и 6-й ТО используются для третьего повторения в передаче SDT, и 7-й ТО используется для четвертого повторения в передаче SDT.

[0070] В одном из вариантов осуществления настоящего изобретения N может быть конфигурировано или указано базовой станцией, также может быть предварительно конфигурировано в протоколе или может быть указано другими неявными способами, что не является конкретным ограничением в вариантах осуществления настоящего изобретения.

[0071] В некоторых вариантах осуществления, индексы SSB, связанные с ТО, соответствующими М повторениям, являются целевым индексом SSB.

[0072] В одном из вариантов осуществления настоящего изобретения, на основании того, что целевой ТО повторения связан с целевым индексом SSB, в М повторениях, за исключением того, что целевой ТО N-го повторения связан с целевым индексом SSB, другие повторения также могут быть связаны с целевым индексом SSB.

[0073] В некоторых вариантах осуществления, ТО, соответствующие М повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (РО).

[0074] В одном из примеров варианта осуществления, как показано на фиг. 3, в наборе SSB (набор блоков сигналов синхронизации и РВСН), сконфигурированном CG (конфигурированным грантом), есть 4 SSB, и количество повторений М равно 4, тогда можно определить количество ТО путем вычитания 1 из суммы количества SSB, 4, и количества повторений, 4, и количество ТО получается равным 7.

[0075] В одном из примеров, предполагая, что N равно 1, первые 4 ТО используются для первого повторения в передаче SDT, и последние три ТО используются для оставшихся трех повторений в передаче SDT соответственно. Терминальное устройство определяет, что качество сигнала SSB#2, соответствующего ТО#2, является оптимальным путем выполнения измерения SSB, и терминальное устройство может выбрать ТО#2 для выполнения первого повторения в SDT, и затем завершить оставшиеся три повторения посредством ТО#4, ТО#5 и ТО#6.

[0076] ТО#2, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0077] Следует отметить, что ТО#4, ТО#5 и ТО#6, занятые оставшимися тремя повторениями, также могут быть связаны с SSB#1.

[0078] Также следует отметить, что в одном из вариантов осуществления настоящего изобретения ТО#0, ТО#1, ТО#2, ТО#3, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0079] В другом примере, предполагая, что N равно 1, первые 4 ТО используются для первого повторения в передаче SDT, и последние три ТО используются для оставшихся трех повторений в передаче SDT соответственно. Терминальное устройство определяет, что качество сигнала SSB#1, соответствующего ТО#1, является оптимальным путем выполнения измерения SSB, и терминальное устройство может выбрать ТО#1 для выполнения первого повторения в SDT, и затем завершить оставшиеся три повторения посредством ТО#4, ТО#5 и ТО#6.

[0080] ТО#1, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0081] Следует отметить, что ТО#4, ТО#5 и ТО#6, занятые оставшимися тремя повторениями, также могут быть связаны с SSB#1.

[0082] Также следует отметить, что в одном из вариантов осуществления настоящего изобретения ТО#0, ТО#1, ТО#2, ТО#3, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0083] В приведенных выше примерах вариантов осуществления настоящего изобретения количество ТО равно количеству SSB, 4, плюс количество повторений, 4, затем минус 1, и количество ТО получается равным 7.

[0084] Следует отметить, что для М повторений SDT каждый SSB может соответствовать М ТО, и М ТО используются для выполнения М повторений SDT. В этом случае, если в последовательности SSB есть K SSB, количество ТО должно быть сконфигурировано как K*М, где K и М - целые положительные числа.

[0085] Однако в варианте осуществления настоящего изобретения достаточно сконфигурировать количество ТО так, что количество SSB, K, плюс количество повторений М, затем минус 1, в результате реализуют М повторений SDT, что значительно экономит временные и частотные ресурсы и улучшает спектральную эффективность.

[0086] В некоторых вариантах осуществления один период конфигурированного гранта SDT включает в себя множество РО. Последовательность версий избыточности (RV), соответствующих ТО в целевой РО, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}. RV, соответствующая ТО в других РО, кроме целевой РО, во множестве РО, является RV0.

[0087] При реализации вариантов осуществления настоящего изобретения терминальное устройство выполняет измерение блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB, в котором целевой индекс SSB соответствует целевому направлению луча, и определяет целевой интервал возможной передачи (ТО) повторения в соответствии с целевым индексом SSB, и выполняет передачу малых объемов данных (SDT) в соответствии с целевым ТО, в котором целевым ТО является ТО, соответствующий N-му повторению в SDT, где N целое положительное число. Таким образом, CG-SDT с повторениями может быть реализована, частотно-временные ресурсы могут быть значительно сэкономлены, и спектральная эффективность может быть улучшена.

[0088] На фиг. 4 показана блок-схема, иллюстрирующая другой способ определения положения передачи ресурса во временной области в соответствии с одним из вариантов осуществления настоящего изобретения.

[0089] Как показано на фиг. 4, способ выполняется терминальным устройством и может включать следующие шаги, но не ограничиваться ими.

[0090] На шаге S41 выполняется измерение блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB. Целевой индекс SSB соответствует целевому направлению луча.

[0091] Соответствующее описание шага S41 в одном из вариантов осуществления настоящего изобретения может относиться к соответствующему описанию шага S21 в предыдущих примерах, и подробности здесь не повторяются.

[0092] На шаге S42 определяется целевой интервал возможной передачи (ТО) в соответствии с целевым индексом SSB, и передача малых объемов данных (SDT) выполняется в соответствии с целевым ТО повторения. Целевой ТО повторения это ТО, соответствующий N-му повторению в SDT, где N целое положительное число. SDT включает множество периодов конфигурированного гранта, и один период конфигурированного гранта включает одну РО, и один из множества периодов конфигурированного гранта имеет множество ТО для повторения, и другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один ТО для повторения.

[0093] В некоторых вариантах осуществления, для L-го повторения, соответствующего ТО для повторения в других периодах конфигурированного гранта, L предварительно конфигурировано протоколом или конфигурировано или указано базовой станцией, L целое положительное число.

[0094] Понятно, что один период конфигурированного гранта среди других периодов конфигурированного гранта имеет один ТО для повторения, и этот один ТО может быть использован для любого повторения, или, в варианте осуществления, может быть использован для L-го повторения, соответствующего одному ТО для повторения в одном периоде конфигурированного гранта среди других периодов конфигурированного гранта в соответствии с предварительно конфигурированным протоколом, или конфигурацией, или указанием базовой станции.

[0095] В варианте осуществления настоящего изобретения различные SSB связаны с различными периодами конфигурированного гранта, один период конфигурированного гранта во множестве периодов конфигурированного гранта имеет множество ТО для повторения, и какой период конфигурированного гранта во множестве периодов конфигурированного гранта может быть определен как один период конфигурированного гранта с множеством ТО для повторения на основе конфигурации или инструкции базовой станции.

[0096] В некоторых вариантах осуществления один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используется для множества периодов конфигурированного гранта.

[0097] В одном из примеров варианта осуществления терминальное устройство определяет целевой индекс SSB путем выполнения измерения SSB, и целевой индекс SSB соответствует целевому направлению луча, качество сигнала целевого луча является оптимальным. Как показано на фиг. 5, SDT включает 4 периода CG (периода конфигурированного гранта), один цикл CG включает одну РО, период CG#4 в 4 циклах CG имеет 4 ТО для повторения, период CG#1, период CG#2 и период CG#3 в 4 периодах CG имеет один ТО для повторения.

[0098] В одном из примеров, выполняя измерение SSB, терминальное устройство определяет, что необходимо выполнить первое повторение на 1-м ресурсе повторения периода CG#2, соответствующем оптимальному лучу, и выполнить передачу остальных повторений на ресурсах, сконфигурированных с не первыми повторениями одновременно, например, когда количество повторений равно 4, передача второго повторения выполняется на 2-м ресурсе повторения периода CG#4, и передача третьего повторения выполняется на 3-м ресурсе повторения периода CG#4, передача четвертого повторения выполняется на 4-м ресурсе повторения цикла CG#4.

[0099] Следует отметить, что периоды конфигурированного гранта для различных повторений могут быть определены в соответствии с конфигурацией базовой станции, и базовая станция может конфигурировать периоды конфигурированного гранта для различных повторений с помощью растровых изображений или кодовых точек и так далее.

[0100] В некоторых вариантах осуществления последовательность версий избыточности (RV), соответствующая одному периоду конфигурированного гранта с множеством ТО для повторения во множестве периодов конфигурированного гранта, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}; или RV, соответствующая множеству периодов конфигурированного гранта с одним ТО для повторения во множестве периодов конфигурированного гранта, является RV0.

[0101] Следует отметить, что в вариантах осуществления настоящего изобретения вышеуказанные шаги S41 и S42 могут быть реализованы независимо, а также могут быть реализованы в сочетании с любым другим вариантом осуществления настоящего изобретения. Например, вышеуказанные шаги S41 и S42 могут быть реализованы вместе с шагами S21 и S22 в настоящем изобретении, что не является конкретным ограничением в вариантах осуществления настоящего изобретения.

[0102] На фиг. 6 показана блок-схема, иллюстрирующая другой способ определения положения передачи ресурса во временной области в соответствии с одним из вариантов осуществления настоящего изобретения.

[0103] Как показано на фиг. 6, способ выполняется базовой станцией и может включать следующие шаги, но не ограничивается ими.

[0104] На шаге S61 принимается передача малых объемов данных (SDT) от терминального устройства, и определяется целевой интервал возможной передачи (ТО) повторения. Целевой ТО повторения - это ТО, соответствующий N-му повторению в SDT, где N - целое положительное число.

[0105] В одном из вариантов осуществления настоящего изобретения терминальное устройство определяет целевой индекс SSB путем выполнения измерения SSB (блока сигнала синхронизации и РВСН). Целевой индекс SSB соответствует целевому направлению луча, целевой луч может быть оптимальным лучом, и целевой индекс SSB соответствует оптимальному направлению луча. На основании этого SDT отправляется по определенному оптимальному лучу, и базовая станция получает SDT терминального устройства и может определить целевой ТО повторения, в котором целевой ТО повторения это ТО, соответствующий N-му повторению в SDT, N целое положительное число.

[0106] Следует отметить, что в одном из вариантов осуществления настоящего изобретения целевой индекс SSB соответствует целевому направлению луча, и целевой луч может быть и другим лучом, кроме оптимального луча, что не является конкретным ограничением в варианте осуществления настоящего изобретения.

[0107] В блоке S62 определяется целевой индекс SSB в соответствии с целевым ТО повторения. Целевой индекс SSB соответствует целевому направлению луча.

[0108] В некоторых вариантах осуществления базовая станция конфигурирует или указывает значение N, при котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT.

[0109] Следует отметить, что в варианте осуществления настоящего изобретения каждый из множества SSB последовательности SSB соответствует ТО, соответствующему N-му повторению в SDT. Путем измерения множества SSB в последовательности SSB, SSB с лучшим качеством канала выбирается как целевой SSB, ТО, соответствующий N-му повторению в соответствующей SDT, определяется согласно целевому SSB, и ТО, соответствующий N-му повторению в SDT, определяется как целевой ТО повторения.

[0110] В варианте осуществления настоящего изобретения, терминальное устройство может выполнять SDT в соответствии с целевым ТО повторения после определения целевого ТО повторения.

[0111] Понятно, что в варианте осуществления настоящего изобретения другие повторениям, кроме N-го повторения в SDT, могут быть связаны с целевым SSB для целевого индекса SSB. Таким образом, все повторения в SDT определяются в случае, когда определен целевой индекс SSB.

[0112] В некоторых вариантах осуществления количество повторений составляет М раз, при этом N меньше или равно М, где М - целое положительное число, и количество ТО получают путем вычитания 1 из суммы количества SSB и числа повторений М.

[0113] В одном из примеров варианта осуществления, как показано на фиг. 3, в наборе SSB (набор блоков сигнала синхронизации и РВСН), сконфигурированном CG (конфигурированным грантом), есть 4 SSB, и количество повторений М равно 4, тогда можно определить количество ТО путем вычитания 1 из суммы количества SSB, 4, и количества повторений, 4, и количество ТО получается равным 7.

[0114] Если предположить, что N равно 1, то первые 4 ТО используются для первого повторения при передаче SDT, и последние три ТО используются для оставшихся трех повторений при передаче SDT соответственно.

[0115] Разумеется, пример, показанный на фиг. 3, приведен только для иллюстрации. В вариантах осуществления настоящего изобретения N также может быть равно 3, и также может быть, что третье повторение в SDT связано с целевым индексом SSB, тогда первый ТО используется для первого повторения в передаче SDT, второй ТО используется для второго повторения в передаче SDT, 3-й, 4-й, 5-й и 6-й ТО используются для третьего повторения в передаче SDT, и 7-й ТО используется для четвертого повторения в передаче SDT.

[0116] В некоторых вариантах осуществления, индексы SSB, связанные с ТО, соответствующими М повторениям, являются целевым индексом SSB.

[0117] В одном из вариантов осуществления настоящего изобретения, на основании того, что целевой ТО повторения связан с целевым индексом SSB, в М повторениях, за исключением того, что целевой ТО N-го повторения связан с целевым индексом SSB, другие повторения также могут быть связаны с целевым индексом SSB.

[0118] В некоторых вариантах осуществления, ТО, соответствующие М повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (РО).

[0119] В одном из примеров варианта осуществления, как показано на фиг. 3, в наборе SSB (набор блоков сигналов синхронизации и РВСН), сконфигурированном CG (конфигурированным грантом), есть 4 SSB, и количество повторений М равно 4, тогда можно определить количество ТО путем вычитания 1 из суммы количества SSB, 4, и количества повторений, 4, и количество ТО получается равным 7.

[0120] В одном из примеров, предполагая, что N равно 1, первые 4 ТО используются для первого повторения в передаче SDT, и последние три ТО используются для оставшихся трех повторений в передаче SDT соответственно. Терминальное устройство определяет, что качество сигнала SSB#2, соответствующего ТО#2, является оптимальным путем выполнения измерения SSB, и терминальное устройство может выбрать ТО#2 для выполнения первых повторений в SDT, и затем завершить оставшиеся три повторения посредством ТО#4, ТО#5 и ТО#6.

[0121] ТО#2, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0122] Следует отметить, что ТО#4, ТО#5 и ТО#6, занятые оставшимися тремя повторениями, также могут быть связаны с SSB#1.

[0123] Также следует отметить, что в одном из вариантов осуществления настоящего изобретения ТО#0, ТО#1, ТО#2, ТО#3, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0124] В другом примере, предполагая, что N равно 1, первые 4 ТО используются для первого повторения в передаче SDT, и последние три ТО используются для оставшихся трех повторений в передаче SDT соответственно. Терминальное устройство определяет, что качество сигнала SSB#1, соответствующего ТО#1, является оптимальным путем выполнения измерения SSB, и терминальное устройство может выбрать ТО#1 для выполнения первого повторения в SDT, и затем завершить оставшиеся три повторения посредством ТО#4, ТО#5 и ТО#6.

[0125] ТО#1, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0126] Следует отметить, что ТО#4, ТО#5 и ТО#6, занятые оставшимися тремя повторениями, также могут быть связаны с SSB#1.

[0127] Также следует отметить, что в одном из вариантов осуществления настоящего изобретения ТО#0, ТО#1, ТО#2, ТО#3, ТО#4, ТО#5 и ТО#6 могут образовывать одну целевую РО.

[0128] В приведенных выше примерах вариантов осуществления настоящего изобретения количество ТО равно количеству SSB, 4, плюс количество повторений, 4, затем минус 1, и количество ТО получается равным 7.

[0129] Следует отметить, что для М повторений SDT каждый SSB может соответствовать М ТО, и М ТО используются для выполнения М повторений SDT. В этом случае, если в последовательности SSB есть K SSB, количество ТО должно быть сконфигурировано как K*М, где K и М целые положительные числа.

[0130] Однако в варианте осуществления настоящего изобретения достаточно сконфигурировать количество ТО так, что количество SSB, K, плюс количество повторений М, затем минус 1, в результате реализуют М повторений SDT, что значительно экономит временные и частотные ресурсы и улучшает спектральную эффективность.

[0131] В некоторых вариантах осуществления один период конфигурированного гранта SDT включает в себя множество РО. Последовательность версий избыточности (RV), соответствующих ТО в целевом ДО, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}. RV, соответствующая ТО в других РО, кроме целевой РО, во множестве РО, является RV0.

[0132] При реализации вариантов осуществления настоящего изобретения базовая станция получает SDT терминального устройства и определяет целевой ТО повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N -целое положительное число, и определяет целевой индекс SSB в соответствии с целевым ТО повторения, в котором целевой индекс SSB соответствует целевому направлению луча. Таким образом, CG-SDT с повторениями может быть реализована, частотно-временные ресурсы могут быть значительно сэкономлены, и спектральная эффективность может быть улучшена.

[0133] Подробное описание шагов S61 и S62 в варианте осуществления настоящего изобретения может относиться к соответствующему описанию в предыдущем варианте осуществления настоящего изобретения, и детали здесь не повторяются.

[0134] При реализации вариантов осуществления настоящего изобретения может быть реализована CG-SDT с повторениями.

[0135] На фиг. 7 показана блок-схема, иллюстрирующая другой способ определения положения передачи ресурса во временной области в соответствии с одним из вариантов осуществления настоящего изобретения.

[0136] Как показано на фиг. 7, способ выполняется базовой станцией и может включать следующие шаги, но не ограничивается ими.

[0137] На шаге S71 принимается передача малых объемов данных (SDT) от терминального устройства, и определяется целевой интервал возможной передачи (ТО). Целевой ТО повторения - это ТО, соответствующий N-му повторению в SDT, где N - целое положительное число. SDT включает множество периодов конфигурированного гранта, и один период конфигурированного гранта включает одну РО, и один из множества периодов конфигурированного гранта имеет множество ТО для повторения, и другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один ТО для повторения.

[0138] На шаге S72 определяется целевой индекс SSB в соответствии с целевым ТО повторения. Целевой индекс SSB соответствует целевому направлению луча.

[0139] В некоторых вариантах осуществления базовая станция конфигурирует или указывает значение L в L-ом повторении, соответствующем ТО для повторения в других периодах конфигурированного гранта, где L целое положительное число.

[0140] В некоторых вариантах осуществления один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используется для множества периодов конфигурированного гранта.

[0141] В некоторых вариантах осуществления последовательность версий избыточности (RV), соответствующая одному периоду конфигурированного гранта с множеством ТО для повторения во множестве периодов конфигурированного гранта, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}; или RV, соответствующая множеству периодов конфигурированного гранта с одним ТО для повторения во множестве периодов конфигурированного гранта, является RV0.

[0142] Подробное описание шагов S71 и S72 в варианте осуществления настоящего изобретения может относиться к соответствующему описанию в предыдущем варианте осуществления настоящего изобретения, и детали здесь не повторяются.

[0143] Следует отметить, что в вариантах осуществления настоящего изобретения вышеуказанные шаги S71 и S72 могут быть реализованы независимо, а также могут быть реализованы в сочетании с любым другим вариантом осуществления настоящего изобретения. Например, вышеуказанные шаги S71 и S72 могут быть реализованы вместе с шагами S61 и S62 в настоящем изобретении, что не является конкретным ограничением в вариантах осуществления настоящего изобретения.

[0144] На фиг. 8 показана блок-схема, иллюстрирующая другой способ определения положения передачи ресурса во временной области в соответствии с вариантом осуществления настоящего изобретения.

[0145] Как показано на фиг. 8, способ выполняется базовой станцией и может включать следующие шаги, но не ограничивается ими.

[0146] На шаге S81 принимается передача малых объемов данных (SDT) от терминального устройства, и определяется целевой интервал возможной передачи (ТО) повторения. Целевой ТО повторения это ТО, соответствующий N-му повторению в SDT, где N целое положительное число. Определение целевого ТО повторения включает: выполнение обнаружения энергии на множестве ТО во время N-го повторения; и определение целевого ТО повторения во время N-го повторения в соответствии с результатом обнаружения энергии на множестве ТО.

[0147] На шаге S82 определяется целевой индекс SSB в соответствии с целевым ТО повторения. Целевой индекс SSB соответствует целевому направлению луча.

[0148] В одном из вариантов реализации настоящего изобретения базовая станция получает SDT терминального устройства, и когда SDT повторяется в N-й раз, базовая станция выполняет обнаружение энергии на множестве ТО. Например, измерение RSRP выполняется на DMRS, и в результате измерения достигается наивысшее качество сигнала. Затем базовая станция может определить, на каком ТО передается N-e повторение, так что может быть получена соответствующая информация об индексе SSB, и затем, когда терминальное устройство выполняет повторение SDT впоследствии, базовая станция получает на целевом направлении луч, соответствующий тому же индексу SSB.

[0149] В некоторых вариантах осуществления базовая станция указывает терминальному устройству временной промежуток между множеством ТО для повторения.

[0150] В варианте осуществления настоящего изобретения базовая станция указывает терминальному устройству временной промежуток между множеством ТО для повторения, заставляя терминальное устройство повторно выполнять две смежные SDT в указанном временном промежутке. Поэтому базовая станция может измерить энергию множества ТО во время предыдущей SDT в промежутке времени, и определить, на каком ТО повторение было передано в предыдущей SDT, так что соответствующая информация индекса SSB может быть получена, и затем, когда терминальное устройство выполняет повторение SDT впоследствии, базовая станция получает на целевом направлении луч, соответствующий тому же индексу SSB. Таким образом, ресурсы временной области могут быть эффективно сэкономлены.

[0151] Следует отметить, что в вариантах осуществления настоящего изобретения вышеуказанные шаги S81 и S82 могут быть реализованы независимо, а также могут быть реализованы в сочетании с любым другим вариантом осуществления настоящего изобретения. Например, вышеуказанные шаги S81 и S82 могут быть реализованы вместе с шагами S61 и S62 и/или шагами S71 и S72 в настоящем изобретении, что не является конкретным ограничением в вариантах осуществления настоящего изобретения.

[0152] В вышеуказанных вариантах осуществления, предлагаемых в настоящем изобретении, способы, предлагаемые в вариантах осуществления настоящего изобретения, представлены с точки зрения базовой станции и терминального устройства. Для достижения различных функций в способах, предлагаемых в вариантах осуществления настоящего изобретения, базовая станция и терминальное устройство могут включать в себя аппаратную структуру и программный модуль, для достижения вышеуказанных функций в виде аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля. Определенная функция в вышеуказанных функциях может быть выполнена аппаратной структурой, программным модулем или комбинацией аппаратной структуры и программного модуля.

[0153] На фиг. 9 показана схема, иллюстрирующая структуру устройства связи в соответствии с вариантом осуществления настоящего изобретения. Устройство 1 связи, показанное на фиг. 9, может включать модуль 11 приемопередачи и модуль 12 обработки. Модуль 11 приемопередачи может включать модуль передачи и/или модуль приема. Модуль передачи сконфигурирован для осуществления функции передачи, модуль приема сконфигурирован для осуществления функции приема, и модуль 11 приемопередачи может осуществлять функцию передачи и/или функцию приема.

[0154] Устройство 1 связи может быть терминальным устройством или устройством в терминальном устройстве, или устройством, которое может быть согласовано и использовано с терминальным устройством. Либо устройство 1 связи может быть базовой станцией или устройством в базовой станции, или устройством, которое может быть согласовано и использовано с базовой станцией.

[0155] Устройство 1 связи является терминальным устройством.

[0156] Устройство включает в себя модуль 11 обработки, сконфигурированный для выполнения измерения блока сигнала синхронизации и РВСН (SSB) для определения целевого индекса SSB, в котором целевой индекс SSB соответствует целевому направлению луча; определения целевого интервала возможной передачи (ТО) повторения согласно целевому индексу SSB; и выполнения передачи малых объемов данных (SDT) согласно целевому ТО повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N целое положительное число.

[0157] В некоторых вариантах осуществления N предварительно конфигурировано протоколом или конфигурировано или указано базовой станцией.

[0158] В некоторых вариантах осуществления модуль 11 обработки сконфигурирован для выполнения измерений качества сигнала на множестве SSB для определения целевого SSB и определения индекса целевого SSB для целевого SSB.

[0159] В некоторых вариантах осуществления число повторений составляет М раз, при этом N меньше или равно М, где М - целое положительное число. Индексы SSB, связанные с ТО, соответствующими М повторениям, являются целевым индексом SSB.

[0160] В некоторых вариантах осуществления, ТО, соответствующие М повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (РО).

[0161] В некоторых вариантах осуществления число ТО получают путем вычитания 1 из суммы количества SSB и числа повторений М.

[0162] В некоторых вариантах осуществления SDT включает множество периодов конфигурированного гранта, и один период конфигурированного гранта включает одну РО, и один из множества периодов конфигурированного гранта имеет множество ТО для повторения, и другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один ТО для повторения.

[0163] В некоторых вариантах осуществления, для L-го повторения, соответствующего ТО для повторения в других периодах конфигурированного гранта, L предварительно конфигурировано протоколом или конфигурировано или указано базовой станцией, L целое положительное число.

[0164] В некоторых вариантах осуществления один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используется для множества периодов конфигурированного гранта.

[0165] В некоторых вариантах осуществления модуль 11 обработки сконфигурирован для определения того, что последовательность версий избыточности (RV), соответствующая одному периоду конфигурированного гранта с множеством ТО для повторения во множестве периодов конфигурированного гранта, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}; или определения того, что RV, соответствующая множеству периодов конфигурированного гранта с одним ТО для повторения во множестве периодов конфигурированного гранта, является RV0.

[0166] Устройство 1 связи является базовой станцией.

[0167] Устройство связи включает модуль 11 приемопередачи, сконфигурированный для приема передачи малых объемов данных (SDT) от терминального устройства и определения целевого интервала возможной передачи (ТО) повторения, в котором целевым ТО повторения является ТО, соответствующий N-му повторению в SDT, где N - целое положительное число; и

[0168] модуль 12 обработки, сконфигурированный для определения целевого индекса SSB в соответствии с целевым ТО повторения, в котором целевой индекс SSB соответствует целевому направлению луча.

[0169] В некоторых вариантах осуществления N предварительно конфигурировано протоколом или конфигурировано или указано базовой станцией.

[0170] В некоторых вариантах осуществления число повторений составляет М раз, при этом N меньше или равно М, М - целое положительное число, и SSB-индексы, связанные с ТО, соответствующими М повторениям, являются целевым индексом SSB.

[0171] В некоторых вариантах осуществления, ТО, соответствующие М повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (РО).

[0172] В некоторых вариантах осуществления число ТО получают путем вычитания 1 из суммы числа SSB и числа повторений М.

[0173] В некоторых вариантах осуществления SDT включает множество периодов конфигурированного гранта, и один период конфигурированного гранта включает одну РО, и один из множества периодов конфигурированного гранта имеет множество ТО для повторения, и другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один ТО для повторения.

[0174] В некоторых вариантах осуществления, для L-го повторения, соответствующего ТО для повторения в других периодах конфигурированного гранта, L предварительно конфигурировано протоколом или конфигурировано или указано базовой станцией, L целое положительное число.

[0175] В некоторых вариантах осуществления один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используется для множества периодов конфигурированного гранта.

[0176] В некоторых вариантах осуществления модуль 11 приемопередачи сконфигурирован для выполнения обнаружения энергии на множестве ТО во время N-го повторения; и определения целевого ТО повторения во время N-го повторения в соответствии с результатом обнаружения энергии на множестве ТО.

[0177] В некоторых вариантах осуществления модуль 11 приемопередачи сконфигурирован для указания временного промежутка между множественными ТО для повторения терминальному устройству.

[0178] Что касается устройства 1 связи в вышеприведенных вариантах осуществления, конкретный способ выполнения операций каждым модулем был подробно описан в вариантах осуществления, относящихся к способу, и не будет подробно описываться здесь. Устройство 1 связи, предложенное в вышеуказанных вариантах осуществления настоящего изобретения, достигает тех же или схожих полезных эффектов, что и способы конфигурирования ресурсов, предложенные в некоторых из вышеуказанных вариантов осуществления изобретения, и не будут повторяться здесь.

[0179] На фиг. 10 показана схема, иллюстрирующая структуру другого устройства 1000 связи в соответствии с одним из вариантов осуществления настоящего изобретения. Устройство 1000 связи может быть базовой станцией, или может также быть терминальным устройством, или может также быть чипом, системой на чипе или процессором, который поддерживает базовую станцию для реализации вышеуказанного способа, или чипом, системой на чипе или процессором, который поддерживает терминальное устройство для реализации вышеуказанного способа. Устройство 1000 связи может быть сконфигурировано для реализации способа, описанного в вариантах осуществления способа, и может ссылаться на описания в вариантах осуществления способа.

[0180] Устройство 1000 связи может включать один или несколько процессоров 1001. Процессор 1001 может включать процессор общего назначения или специализированный процессор. Например, процессор может быть процессором основной полосы или центральным процессором. Процессор основной полосы может быть сконфигурирован для обработки протокола связи и данных связи, и центральный процессор может быть сконфигурирован для управления устройством связи (например, базовой станцией, чипом основной полосы, терминальным устройством, чипом терминального устройства, DU или CU и т.д.), для выполнения компьютерной программы и обработки данных компьютерной программы.

[0181] Опционально, устройство 1000 связи может дополнительно включать одну или более памяти 1002, хранящую компьютерную программу 1004. Процессор 1001 выполняет компьютерную программу 1004 таким образом, что устройство связи 1000 выполняет способ, описанный в вышеприведенных вариантах осуществления способа. Опционально, память 1002 может дополнительно хранить данные. Устройство 1000 связи и память 1002 могут быть сконфигурированы независимо или интегрированы вместе.

[0182] Опционально, устройство 1000 связи может дополнительно включать приемопередатчик 1005 и антенну 1006. Приемопередатчик 1005 может называться приемопередающим блоком, приемопередатчиком или приемопередающей схемой, которая может быть сконфигурирована для выполнения функции приемопередачи. Приемопередатчик 1005 может включать в себя приемник и передатчик. Приемник может называться устройством приема или схемой приема и так далее для реализации функции приема; передатчик может называться устройством передачи или схемой передачи и так далее для реализации функции передачи.

[0183] Опционально, устройство 1000 связи может дополнительно включать одну или более интерфейсных схем 1007. Интерфейсная схема 1007 сконфигурирована для приема кодовых инструкций и передачи кодовых инструкций в процессор 1001. Процессор 1001 выполняет кодовые инструкции таким образом, что устройство 1000 связи выполняет способ в соответствии с приведенным выше вариантом осуществления способа.

[0184] Устройство 1000 связи является терминальным устройством: процессор 1001 сконфигурирован для выполнения шагов S21 и S22 на фиг. 2; шагов S41 и S42 на фиг. 4; и шагов S61 и S62 на фиг. 6 и т.д.

[0185] Устройство 1000 связи представляет собой базовую станцию: приемопередатчик 1005 сконфигурирован для выполнения шага S71 на фиг. 7 и шага S81 на фиг. 8; и процессор 1001 сконфигурирован для выполнения шага S72 на фиг. 7 и шага S82 на фиг. 8.

[0186] В одной из реализаций процессор 1001 может включать приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может представлять собой приемопередающую схему, или интерфейс, или интерфейсную схему. Приемопередающая схема, интерфейс или схема интерфейса для реализации функций приема и передачи могут быть отдельными или интегрированными вместе. Приемопередающая схема, интерфейс или схема интерфейса могут быть сконфигурированы для считывания и записи кодов/данных, или приемопередающая схема, интерфейс или интерфейсная схема могут быть сконфигурированы для передачи или доставки сигнала.

[0187] В одной из реализаций процессор 1001 может хранить компьютерную программу 1003. Компьютерная программа 1003 работает на процессоре 1001, чтобы устройство 1000 связи выполняло способ, описанный в вышеприведенных вариантах осуществления способа. Компьютерная программа 1003 может быть закреплена в процессоре 1001, в этом случае процессор 1001 может быть реализован аппаратно.

[0188] В одной из реализаций устройство 1000 связи может включать схему, которая может реализовать функцию передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в данном изобретении, могут быть реализованы на интегральных схемах (IC), аналоговых IC, радиочастотных интегральных схемах (RFIC), смешанных сигнальных IC, специализированных интегральных схемах (ASIC), печатных платах (РСВ), электронных устройствах и так далее. Процессор и приемопередатчик могут быть также изготовлены с использованием различных технологических процессов IC, таких как комплементарный металлооксидный полупроводник (CMOS), n-канальный металлооксидный полупроводник (NMOS), р-канальный металлооксидный полупроводник (PMOS), биполярный транзистор (BJT), биполярный CMOS (BiCMOS), кремний-германий (SiGe) и арсенид галлия (GaAs).

[0189] Устройство связи, описанное в вышеприведенных вариантах осуществления, может быть терминальным устройством, но объем устройства связи, описанного в настоящем изобретении, этим не ограничивается, и структура устройства связи может не соответствовать фиг. 10. Устройство связи может быть отдельным устройством или может быть частью более крупного устройства. Например, устройством связи может быть:

[0190] (1) отдельная интегральная схема (IC), или чип, или система на чипе, или подсистема;

[0191] (2) набор из одной или более IC, опционально, который может также включать компонент хранения для хранения данных и компьютерной программы;

[0192] (3) ASIC, например, модем;

[0193] (4) модуль, который может быть встроен в другие устройства;

[0194] (5) приемник, терминальное устройство, интеллектуальное терминальное устройство, сотовый телефон, беспроводное устройство, телефон, мобильный блок, устройство автомобиля, сетевое устройство, облачное устройство, устройство искусственного интеллекта и так далее; и

[0195] (6) другое, и так далее.

[0196] В случае, когда устройство связи может представлять собой чип или систему на чипе, см. фиг. 11, которая является схемой, иллюстрирующей структуру чипа в соответствии с вариантом осуществления настоящего изобретения.

[0197] Чип 1100 включает в себя процессор 1101 и интерфейс 1103. Количество процессоров 1101 может быть одним или более, и количество интерфейсов 1103 может быть более одного.

[0198] Для случая, когда чип используется для реализации функций терминального устройства в вариантах осуществления настоящего изобретения:

[0199] интерфейс 1103 сконфигурирован для приема кодовых инструкций и передачи кодовых инструкций в процессор, и

[0200] процессор 1101 сконфигурирован для выполнения кодовых инструкций для выполнения способа определения положения передачи ресурса во временной области, как описано в некоторых вариантах осуществления выше.

[0201] Для случая, когда чип используется для реализации функций базовой станции в вариантах осуществления настоящего изобретения:

[0202] интерфейс 1103 сконфигурирован для приема кодовых инструкций и передачи кодовых инструкций в процессор; и

[0203] процессор 1101 сконфигурирован для выполнения кодовых инструкций для выполнения способа определения положения передачи ресурса во временной области, как описано в некоторых вариантах реализации выше.

[0204] Опционально, чип 1100 также включает в себя память 1102 для хранения необходимых компьютерных программ и данных.

[0205] Специалисты в данной области могут понять, что различные иллюстративные логические блоки и шаги, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного аппаратного обеспечения, компьютерного программного обеспечения или комбинации электронного аппаратного обеспечения и компьютерного программного обеспечения. Реализуется ли функция аппаратным или программным обеспечением, зависит от конкретных приложений и требований к конструкции всей системы. Специалисты в данной области могут реализовать функции с помощью различных способов для каждого конкретного приложения, но такая реализация не должна пониматься как выходящая за рамки объема защиты вариантов осуществления настоящего изобретения.

[0206] Система конфигурирования ресурсов также предлагается в вариантах осуществления изобретения. Система включает устройство связи, служащее в качестве терминального устройства в вариантах осуществления фиг. 9, и устройство связи, служащее в качестве базовой станции, или система включает в себя устройство связи, служащее в качестве терминального устройства, и устройство связи, служащее в качестве базовой станции в вариантах осуществления фиг. 10.

[0207] Считываемый компьютером носитель, хранящий инструкции, также предусмотрен в изобретении. При выполнении инструкций реализуются функции любого одного варианта осуществления способа.

[0208] Далее предлагается компьютерный программный продукт. Компьютерный программный продукт реализует функции любого из описанных выше вариантов осуществления способа при выполнении процессором.

[0209] В описанных выше вариантах осуществления функции могут быть полностью или частично реализованы программным обеспечением, аппаратным обеспечением, прошивкой или любой их комбинацией. При программной реализации функции могут быть полностью или частично реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает одну или несколько компьютерных программ. Процедуры или функции в соответствии с вариантами осуществления настоящего изобретения полностью или частично генерируются при загрузке и выполнении компьютерной программы на компьютере. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерная программа может храниться на считываемом компьютером носителе или передаваться с одного считываемого компьютером носителя на другой. Например, компьютерная программа может быть передана с одного веб-сайта, компьютера, сервера или центра обработки данных на другой по проводному (например, коаксиальному кабелю, оптоволокну, цифровой абонентской линии (DSL)) или беспроводному (например, инфракрасному, беспроводному, микроволновому) каналу. Считываемый компьюетром носитель может быть любым доступным носителем, к которому может получить доступ компьютер или устройство хранения данных, например, сервер, объединяющий один или несколько доступных носителей данных, и центр обработки данных. Считываемый носитель может быть магнитным носителем (например, дискетой, жестким диском или магнитной лентой), оптическим носителем (например, цифровым видеодиском (DVD)) или полупроводниковым носителем (например, твердотельным диском (SSD)).

[0210] Обычные специалисты в данной области понимают, что первые, вторые и другие номера, используемые в настоящем изобретении, приведены только для удобства описания, и не используются для ограничения объема вариантов осуществления настоящего изобретения, и не указывают на порядок.

[0211] «По меньшей мере один» в настоящем изобретении также может быть описан как один или более, и «множество» может быть два, три, четыре или более, что не ограничено в настоящем изобретении. В вариантах осуществления настоящего изобретения, для вида технического признака, технические признаки в виде технического признака различаются как «первый», «второй», «третий», «А», «В», «С» и «D», и не определен порядок старшинства или величины между техническими признаками, описанными как «первый», «второй», «третий», «А», «В», «С» и «D».

[0212] Соответствующие отношения, указанные в таблицах в настоящем изобретении, могут быть сконфигурированы или предопределены. Значения информации в таблицах являются только примерами и могут быть сконфигурированы как другие значения, которые не ограничены в данном изобретении. Когда конфигурируются соответствующие отношения между информацией и параметрами, не всегда необходимо конфигурировать все соответствующие отношения, указанные в таблицах. Например, в таблицах в настоящем изобретении соответствующие отношения, указанные в некоторых строках, могут быть не сконфигурированы. В качестве другого примера, соответствующие преобразования и корректировки, такие как разделение и объединение могут быть выполнены на основе вышеуказанных таблиц. Имена параметров, указанные в заголовках таблиц, могут быть другими именами, понятными устройству связи, и значения или представления параметров могут быть другими значениями или представлениями, понятными устройству связи. При реализации вышеуказанных таблиц могут использоваться другие структуры данных, например, массивы, очереди, контейнеры, стеки, линейные списки, указатели, связные списки, деревья, графы, структуры, классы, кучи или хэш-таблицы.

[0213] Под «предопределены» в данном изобретении может пониматься определение, предопределение, хранение, предварительное хранение, предварительное согласование, предварительная конфигурация, закрепление или предварительная установка.

[0214] Специалисты в данной области могут понять, что в сочетании с блоками и шагами алгоритма примеры, описанные в вариантах осуществления настоящего изобретения, могут быть реализованы электронным аппаратным обеспечением или комбинацией электронного аппаратного обеспечения и компьютерного программного обеспечения. Выполняются ли функции аппаратным или программным обеспечением, зависит от конкретного приложения и конструктивных ограничений технического решения. Специалисты в данной области могут использовать различные способы для каждого конкретного применения для реализации описанных функций, но такая реализация не должна рассматриваться как выходящая за рамки объема настоящего изобретения.

[0215] Специалисты в данной области могут ясно понимать, что конкретный рабочий процесс системы, устройства и блока, описанный выше, может относиться к соответствующему процессу в описанных выше вариантах осуществления способа, который не будет повторяться здесь.

[0216] Выше приведены только варианты осуществления изобретения. Однако объем защиты изобретения этим не ограничен. Изменения и замены, которые могут быть легко предложены специалистами в данной области, должны быть включены в объем защиты настоящего изобретения. Поэтому объем настоящего изобретения определяется формулой изобретения.

Изобретение относится к области техники связи, в частности к способу и устройству для определения положения передачи ресурса во временной области. Технический результат заключается в возможности повторной передачи конфигурированного гранта CG-SDT. Согласно изобретению терминальное устройство выполняет измерение блока сигналов синхронизации (SSB) для определения целевого индекса SSB, определение целевого интервала возможной передачи (ТО) повторения в соответствии с целевым индексом SSB и выполнение передачи малых объемов данных (SDT) в соответствии с целевым ТО повторения. При этом целевой индекс SSB соответствует целевому направлению луча, целевой ТО повторения является ТО, соответствующим N-й повторной передаче в SDT, где N - целое положительное число. 6 н. и 15 з.п. ф-лы, 11 ил.

1. Способ определения положения передачи ресурса во временной области, выполняемый терминальным устройством и включающий:

выполнение измерения блока сигнала синхронизации и PBCH (SSB) для определения целевого индекса SSB;

определение целевого интервала возможной передачи (TO) повторения в соответствии с целевым индексом SSB; и

выполнение передачи малых объемов данных (SDT) в соответствии с целевым TO повторения, при этом целевой TO повторения соответствует N-му повторению в SDT, где N - целое положительное число.

2. Способ по п. 1, в котором целевой индекс SSB соответствует целевому направлению луча.

3. Способ по п. 1 или 2, в котором выполнение измерения блока сигнала синхронизации и PBCH (SSB) включает:

выполнение измерений качества сигнала на множестве SSB для определения целевого SSB и определение индекса SSB для целевого SSB как целевого индекса SSB.

4. Способ по любому из пп. 1-3, в котором число повторений составляет M раз, при этом N меньше или равно M, где M - целое положительное число, и количество TO получают путем вычитания 1 из суммы количества SSB и числа повторений M.

5. Способ по п. 4, в котором индексы SSB, связанные с TO, соответствующими M повторениям, являются целевым индексом SSB; или

TO, соответствующие M повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (PO).

6. Способ по п. 5, в котором один период конфигурированного гранта SDT включает в себя множество PO,

последовательность версий избыточности (RV), соответствующая TO в целевой PO, представляет собой {0,0,0,0}, или {0,3,0,3}, или {0,2,3,1}; или

RV, соответствующая TO в других PO, кроме целевой PO, во множестве PO, является RV0.

7. Способ по любому одному из пп. 1-6, в котором SDT включает множество периодов конфигурированного гранта, один период конфигурированного гранта включает одну PO, и один из множества периодов конфигурированного гранта имеет множество TO для повторения, а другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один TO для повторения.

8. Способ по п. 7, в котором один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используют для множества периодов конфигурированного гранта.

9. Способ по п. 7, в котором последовательность версий избыточности (RV), соответствующая одному периоду конфигурированного гранта с множеством ТО для повторения в множестве периодов конфигурированного гранта, представляет собой {0,0, 0,0}, или {0,3,0,3}, или {0,2,3,1}; или

RV, соответствующая множеству периодов конфигурированного гранта с одним TO для повторения во множестве периодов конфигурированного гранта, является RV0.

10. Способ определения положения передачи ресурса во временной области, выполняемый базовой станцией и включающий:

прием передачи малых объемов данных (SDT) от терминального устройства и определение целевого интервала возможной передачи (TO) повторения, при этом целевой TO повторения соответствует N-му повторению в SDT, где N - целое положительное число; и

определение целевого индекса SSB в соответствии с целевым TO повторения.

11. Способ по п. 10, в котором целевой индекс SSB соответствует целевому направлению луча.

12. Способ по п. 10 или 11, в котором число повторений составляет M раз, при этом N меньше или равно M, где M - целое положительное число, и количество TO получают путем вычитания 1 из суммы количества SSB и числа повторений M.

13. Способ по п. 12, в котором индексы SSB, связанные с TO, соответствующими M повторениям, являются целевым индексом SSB; или

TO, соответствующие M повторениям, образуют одну целевую возможность передачи по физическому совместно используемому каналу восходящей линии связи (PO).

14. Способ по любому одному из пп. 10-13, в котором SDT включает множество периодов конфигурированного гранта, один период конфигурированного гранта включает одну PO и один из множества периодов конфигурированного гранта имеет множество TO для повторения, а другие периоды конфигурированного гранта в множестве периодов конфигурированного гранта имеют один TO для повторения.

15. Способ по п. 14, в котором один и тот же номер процесса (HPN) гибридного автоматического запроса на повторную передачу (HARQ) используют для множества периодов конфигурированного гранта; или

последовательность версий избыточности (RV), соответствующая одному периоду конфигурированного гранта с множеством ТО для повторения в множестве периодов конфигурированного гранта, представляет собой {0, 0, 0,0}, или {0,3,0,3}, или{0,2,3,1}; или RV, соответствующая множеству периодов конфигурированного гранта с одним TO для повторения во множестве периодов конфигурированного гранта, является RV0.

16. Способ по любому из пп. 10-15, в котором определение целевого TO повторения включает:

выполнение обнаружения энергии на множестве ТО во время N-го повторения; и

определение целевого TO повторения во время N-го повторения в соответствии с результатом обнаружения энергии на множестве TO.

17. Способ по любому из пп. 10-16, дополнительно включающий:

указание временного промежутка между множеством ТО для повторения терминальному устройству.

18. Устройство связи, включающее:

модуль обработки, сконфигурированный для выполнения измерения блока сигнала синхронизации и PBCH (SSB) для определения целевого индекса SSB; определения целевого интервала возможной передачи (TO) повторения в соответствии с целевым индексом SSB; и выполнения передачи малых объемов данных (SDT) в соответствии с целевым TO повторения, при этом целевой TO повторения соответствует N-му повторению в SDT, где N - целое положительное число.

19. Устройство связи, включающее:

модуль приемопередачи, сконфигурированный для приема передачи малых объемов данных (SDT) от терминального устройства и определения целевого интервала возможной передачи (TO) повторения, при этом целевой TO соответствует N-му повторению в SDT, где N - целое положительное число; и

модуль обработки, сконфигурированный для определения целевого индекса SSB в соответствии с целевым TO повторения.

20. Считываемый компьютером носитель для хранения инструкций, при выполнении которых реализуется способ по любому из пп. 1-9.

21. Считываемый компьютером носитель для хранения инструкций, при выполнении которых реализуется способ по любому из пп. 10-17.
