Скарификатор Российский патент 2025 года по МПК A01C1/00

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян, имеющих труднопроницаемую для воды и воздуха оболочку, что позволяет повысить посевные качества семян: энергию прорастания и всхожесть семян.

Известен скарификатор по патенту РФ 2351112 А01С 1/00 (бюл. №10, 2009), содержащий скарифицирующий ротор, покрытого абразивом, расположен на вертикальном валу с крышкой, на внутренней поверхности которой концентрично закреплены обечайки в форме усеченного конуса, зазор между которыми до абразивной поверхности ротора изменяется от центра к периферии и составляет на входе семян 1,5…2,0 размера обрабатываемых семян, а на выходе – один. Недостатком данного скарификатора является разрушение семян с большей размерной характеристикой при выходе их из зазора, равным одному размеру семени между обечайкой и абразивной поверхностью ротора.

Наиболее близким по технической сущности (прототип) является скарификатор по патенту РФ 2146861 А01С 1/00 (бюл. №9, 2000), который содержит загрузочный бункер с затвором. Под затвором расположены стакан с приваренными к нему трубками со срезанными под острым углом концами и провод. Стакан с трубками расположен в корпусе с течкой. Верхняя часть корпуса выполнена в виде усеченного корпуса конуса, внутренняя часть которого покрыта слоем абразивным частиц. Недостатком является ограничение производительности скарификатора, связанное с ограниченным проходным сечением трубок. Также недостатком этого скарификатора является то, что семена выходят из трубок под действием центробежных сил с большой скоростью и при соприкосновении с конусной абразивной поверхностью, получают сильный удар, в результате чего семена разрушаются или получают сколы и повреждения, что приводит к повреждению зародыша семени и семена теряют всхожесть.

Заявленное изобретение направлено на устранение вышеотмеченных недостатков. От его использования может быть получен следующий технический результат: улучшение распределения семян по скарифицирующей поверхности, исключение удара о скарифицирующую поверхность, повышение качества и полноты скарификации семян без их повреждения.

Указанный технический результат достигается за счет применения скарификатора, который содержит корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, при этом корпус имеет форму цилиндра на внутренней поверхности диаметра которого расположены пластины с углом перекрытия α, равным 10…15°, в количестве от 15 до 25 штук, при этом пластины имеют вогнутую форму покрытую абразивом с углом охвата пластины γ, равным 40…45°, при этом пластины 5 имеют высоту Н=100…150 мм, при этом в вертикальном цилиндре содержится привод с вращающимся рабочим органом, при этом вращающийся рабочий орган содержит плоский диск, покрытый абразивом, на поверхности которого установлено кольцо, при этом на внешней стороне кольца по диаметру установлены распылители в количестве от 4 до 8 штук с углом распыла 28…35°.

Графические материалы.

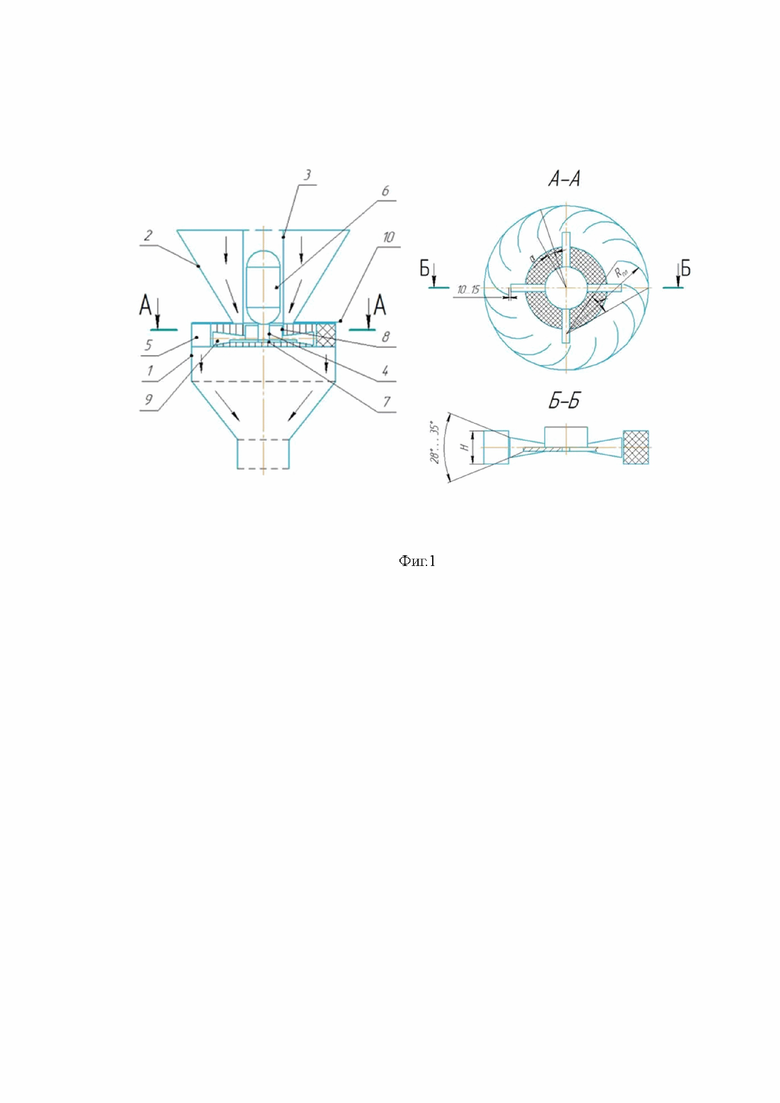

Фиг. 1 – схема скарификатора.

Фиг. 1, разрез А-А – схема конструктивных параметров вращающегося рабочего органа и пластин.

Фиг. 1, разрез Б-Б – схема конструктивных параметров вращающегося рабочего органа.

Скарификатор содержит корпус 1, загрузочный бункер 2, в центре которого имеется вертикальный цилиндр 3, вращающийся рабочий орган 4, при этом корпус 1 имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины 5 с углом перекрытия α, равным 10…15°, в количестве от 15 до 25 штук, при этом пластины 5 имеют вогнутую форму, покрытую абразивом, с углом охвата пластины 5 γ, равным 40…45°, при этом пластины 5 имеют высоту Н=100…150 мм, при этом в вертикальном цилиндре 3 содержится привод 6 с вращающимся рабочим органом 4, при этом вращающийся рабочий орган 4 содержит плоский диск 7 покрытый абразивом, на поверхности которого установлено кольцо 8, при этом на внешней стороне кольца 8 по диаметру установлены распылители 9 в количестве от 4 до 8 штук с углом распыла 28…35°. Производительность скарификатора и подача семян устанавливается заслонкой 10, расположенной в нижней части загрузочного бункера 2.

Работа скарификатора происходит следующим образом: семена засыпаются в загрузочный бункер 2, включается привод 6, заслонкой 10 устанавливается подача семян на вращающийся рабочий орган 4, при вращении которого семена под действием центробежной силы перемещаются от внешней стороны кольца 8 по поверхности плоского диска 7, покрытого абразивом, и поступают в распылители 9. Плоский вертикальный поток семян плавно без ударов поступает на поверхность пластин 5 и равномерно распределяются по поверхности пластин 5 за счет вогнутости и вращения плоского диска 7, а угол охвата пластин 5 γ, равный 40…45°, и высота пластин 5 Н=100…150 мм обеспечивают полноту обработки семян, так как плоский поток семян поступает на последующую пластину 5, не выйдя из предыдущей за счет угла перекрытия α, равного 10…15°. При попадании семян на поверхность пластин 5, семена скользят и вращаются по этой поверхности, и в результате сложного движения и касания семян об абразивную поверхность происходит нарушение твердой оболочки семян, появляются царапины и микротрещины для глубокого проникновения по микротрещинам к зародышу воды и воздуха, что в итоге повышает посевные качества: энергию прорастания и всхожесть семян. Зазор между распылителями 9 и пластинами 5 составляет 10…15 мм, что исключает дробление и повреждение при попадании семян между распылителями 9 и пластинами 5 независимо от размерных характеристик семян. Далее скарифицированные семена поступают в тару.

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян, имеющих трудно проницаемую для воды и воздуха оболочку. Скарификатор содержит корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, вращающийся рабочий орган. Корпус имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины с углом перекрытия α, равным 10…15°, в количестве от 15 до 25 штук. Пластины имеют вогнутую форму, покрытую абразивом, с углом охвата пластины γ, равным 40…45°. Высота пластин Н=100…150 мм. В вертикальном цилиндре расположен привод с вращающимся рабочим органом. При этом вращающийся рабочий орган содержит плоский диск, покрытый абразивом, на поверхности которого установлено кольцо, на внешней стороне которого по диаметру установлены распылители в количестве от 4 до 8 штук с углом распыла 28…35°. Изобретение позволит обеспечить повышение качества и полноту скарификации без их повреждения. 1 ил.

Скарификатор, содержащий корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, вращающийся рабочий орган, отличающийся тем, что корпус имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины с углом перекрытия α, равным 10…15°, в количестве от 15 до 25 штук, при этом пластины имеют вогнутую форму, покрытую абразивом, с углом охвата пластины γ, равным 40…45°, причем пластины имеют высоту Н=100…150 мм, кроме того, в вертикальном цилиндре расположен привод для вращения рабочего органа, причем вращающийся рабочий орган содержит плоский диск, покрытый абразивом, на поверхности которого установлено кольцо, на внешней стороне которого по диаметру установлены распылители в количестве от 4 до 8 штук с углом распыла 28…35°.
