Скарификатор Российский патент 2025 года по МПК A01C1/06

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян, имеющих труднопроницаемую для воды и воздуха оболочку, что позволяет повысить посевные качества семян: энергию прорастания и всхожесть семян.

Известен скарификатор по патенту РФ 2351112, А01С 1/00 (бюл. №10, 2009), содержащий скарифицирующий ротор, покрытого абразивом, расположен на вертикальном валу с крышкой, на внутренней поверхности которой концентрично закреплены обечайки в форме усеченного конуса, зазор между которыми до абразивной поверхности ротора изменяется от центра к периферии и составляет на входе семян 1,5…2,0 размера обрабатываемых семян, а на выходе - один. Недостатком данного скарификатора является разрушение семян с большей размерной характеристикой при выходе их из зазора, равном одному размеру семени между обечайкой и абразивной поверхностью ротора.

Наиболее близким по технической сущности (прототип) является скарификатор по патенту РФ 2146861, А01С 1/00 (бюл. №9, 2000), который содержит загрузочный бункер с затвором. Под затвором расположены стакан с приваренными к нему трубками со срезанными под острым углом концами и провод. Стакан с трубками расположен в корпусе с течкой. Верхняя часть корпуса выполнена в виде усеченного корпуса конуса, внутренняя часть которого покрыта слоем абразивным частиц. Недостатком этого скарификатора является то, что семена выходят из трубок под действием центробежных сил с большой скоростью и при соприкосновении с конусной абразивной поверхностью, получают сильный удар, в результате чего семена разрушаются или получают сколы и повреждения, что приводит к повреждению зародыша семени и семена теряют всхожесть.

Заявленное изобретение направлено на устранение вышеотмеченных недостатков. От его использования может быть получен следующий технический результат: улучшение распределения семян по скарифицирующей поверхности, исключение удара о скарифицирующую поверхность, повышение качества и полноты скарификации семян без их повреждения.

Указанный технический результат достигается за счет применения скарификатора, который содержит корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, вращающийся рабочий орган, при этом корпус имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины, при этом диаметр внутренних кромок пластин имеет соотношение к диаметру наружных кромок равным 0,70…0,86, кроме того, угол установки пластин на диаметре равен 80…105° и угол на диаметре равен 20…40°.

Графические материалы

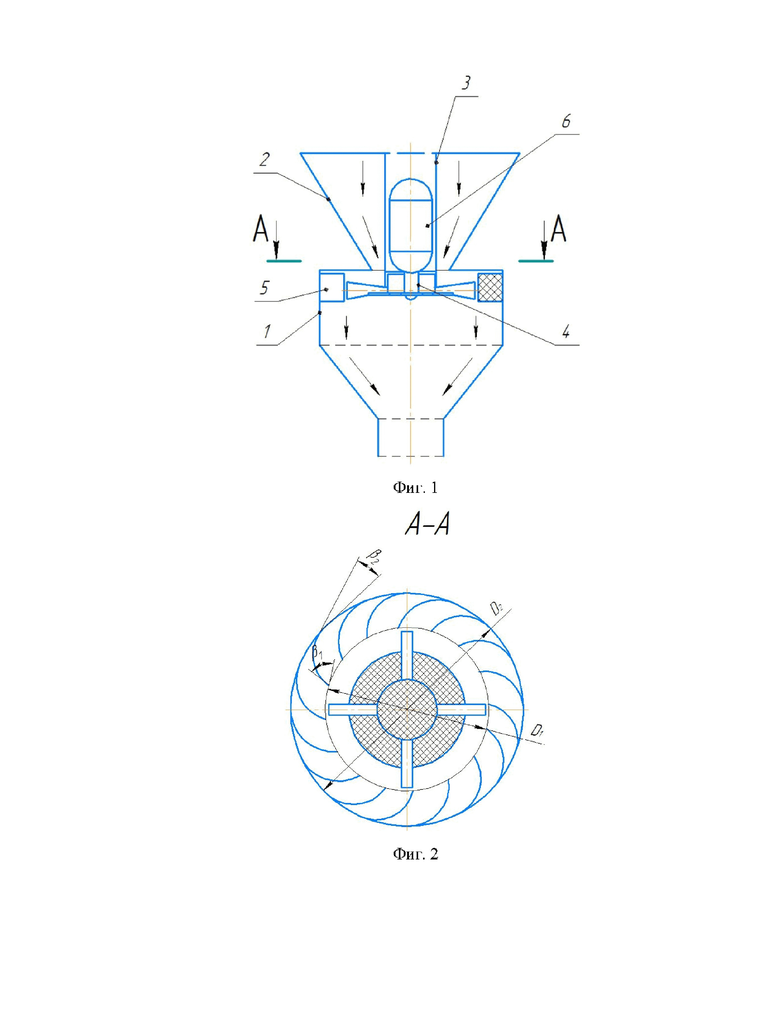

Фиг. 1 - схема скарификатора.

Фиг. 2, разрез А-А - схема расположения вращающегося рабочего органа и конструктивные параметры пластин.

Скарификатор содержит корпус 1, загрузочный бункер 2, в центре которого имеется вертикальный цилиндр 3, рабочий орган 4 с возможностью вращения, при этом корпус 1 имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины 5, при этом диаметр внутренних кромок пластин 5 имеет соотношение к диаметру наружных кромок равным 0,70…0,86, кроме того, угол установки пластин 5 на диаметре равен 80…105° и угол на диаметре равен 20…40°. Работа обеспечивается приводом 6.

Работа скарификатора происходит следующим образом (фиг. 1). Семена засыпаются в загрузочный бункер 2, включается привод 6, семена поступают на вращающийся рабочий орган 4 (фиг. 2 разрез А-А), при вращении которого семена под действием центробежной силы по радиальному направлению перемещаются на поверхность пластин 5. При попадании семян на поверхность пластин 5, семена получают царапины и трещины. Увеличение производительности скарификатора семян обеспечивается соотношением диаметра внутренних кромок пластин 5 к диаметру наружных кромок равным 0,70…0,86, так как этим соотношением и вогнутостью пластин 5 обеспечивается увеличение площади скарифицирующей поверхности пластин 5 способной равномерно в один слой разместить семена по своей поверхности, и эта площадь пластин 5 определяет производительность скарификатора. Плавная подача семян на поверхность пластин 5, исключая удары и тем самым предотвращая сколы и повреждения зародыша семян, обеспечивается углом установки пластин 5 на диаметре внутренних кромок пластин 5 равным 80…105°, а угол на диаметре равным 20…40° также позволяет плавно сходить семенам с пластин 5. В результате мягкого контакта семян с поверхностью пластин 5, на оболочке семян появляются царапины и микротрещины для проникновения к зародышу влаги и воздуха, что в итоге повышает посевные качества семян: энергию прорастания и всхожесть семян. Далее скарифицированные семена поступают в тару.

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян, имеющих труднопроницаемую для воды и воздуха оболочку. Скарификатор содержит корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, и вращающийся рабочий орган. Корпус имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины. При этом диаметр внутренних кромок пластин имеет соотношение к диаметру наружных кромок , равное 0,70…0,86. Кроме того, угол установки пластин на диаметре D₁ равен 80…105° и угол на диаметре равен 20…40°. Изобретение позволит обеспечить улучшение распределения семян по скарифицирующей поверхности, исключение удара о скарифицирующую поверхность, повышение качества и полноты скарификации семян без их повреждения. 2 ил.

Скарификатор, содержащий корпус, загрузочный бункер, в центре которого имеется вертикальный цилиндр, вращающийся рабочий орган, отличающийся тем, что корпус имеет форму цилиндра, на внутренней поверхности диаметра которого расположены пластины, при этом диаметр внутренних кромок пластин имеет соотношение к диаметру наружных кромок равным 0,70…0,86, кроме того, угол установки пластин на диаметре равен 80…105° и угол на диаметре равен 20…40°.
