Скарификатор-инокулятор Российский патент 2025 года по МПК A01C1/06

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян бобовых растений, имеющих труднопроницаемую для воды и воздуха оболочку. Необходимо инокулировать семена перед посевом биологическими препаратами клубеньковых бактерий, чтобы повысить посевные качества семян: энергию прорастания и всхожесть семян, т.к. инокуляция семян приводит к увеличению азотофиксирующей способности бактерий, обладающих возможностью вступать в симбиоз с корнями растений и улучшать фиксацию азота, обеспечивая их питательными веществами и способствуя их росту, что повышает урожайность культуры и снижает потребность в химических удобрениях.

Известен скарификатор по патенту РФ 2351112 А01С 1/00 (бюл. №10, 2009), содержащий скарифицирующий ротор, покрытого абразивом, расположен на вертикальном валу с крышкой, на внутренней поверхности которой концентрично закреплены обечайки в форме усеченного конуса, зазор между которыми до абразивной поверхности ротора изменяется от центра к периферии и составляет на входе семян 1,5…2,0 размера обрабатываемых семян, а на выходе - один. Недостатком данного скарификатора является разрушение семян с большей размерной характеристикой при выходе их из зазора, равным одному размеру семени между обечайкой и абразивной поверхностью ротора, кроме того, данный скарификатор не имеет возможности инокулировать семян биологическими препаратами.

Наиболее близким по технической сущности (прототип) является скарификатор по патенту РФ 2146861 А01С 1/00 (бюл. №9, 2000), который содержит загрузочный бункер с затвором. Под затвором расположены стакан с приваренными к нему трубками со срезанными под острым углом концами и провод. Стакан с трубками расположен в корпусе с течкой. Верхняя часть корпуса выполнена в виде усеченного корпуса конуса, внутренняя часть которого покрыта слоем абразивным частиц. Недостатком этого скарификатора является то, что семена выходят из трубок под действием центробежных сил с большой скоростью и при соприкосновении с конусной абразивной поверхностью, получают сильный удар, в результате чего семена разрушаются или получают сколы и повреждения, что приводит к повреждению зародыша семени и семена теряют всхожесть, кроме того, данный скарификатор не имеет возможности инокулировать семян биологическими препаратами.

Заявленное изобретение направлено на устранение вышеотмеченных недостатков. От его использования может быть получен следующий технический результат: увеличение производительности, улучшение распределения семян по скарифицирующей поверхности, исключение удара о скарифицирующую поверхность, повышение качества и полноты скарификации семян без их повреждения, инокулировать семена перед посевом биологическими препаратами клубеньковых бактерий.

Указанный технический результат достигается за счет применения скарификатора-инокулятора, который содержит корпус, загрузочный бункер в центре которых имеется вертикальный цилиндр, вращающийся рабочий орган, при этом вертикальный цилиндр разделен на две части - верхнюю часть и нижнюю часть, причем в нижней части корпуса установлен инокулятор с форсунками, при этом на поверхности вращающегося рабочего органа имеется кольцо, при этом во вращающемся рабочем органе имеются отверстия, площадь которых равна 50…60% от площади внутренней поверхности кольца, кроме того, под кольцом в нижней части вращающегося рабочего органа, закреплены лопасти, соотношение наружного диаметра которых D₁ к внутреннему диаметру нижней части сквозного вертикального цилиндра D₂ составляет 0,85…0,9, что обеспечивает зазор между лопастями и нижней частью вертикального цилиндра.

Графические материалы

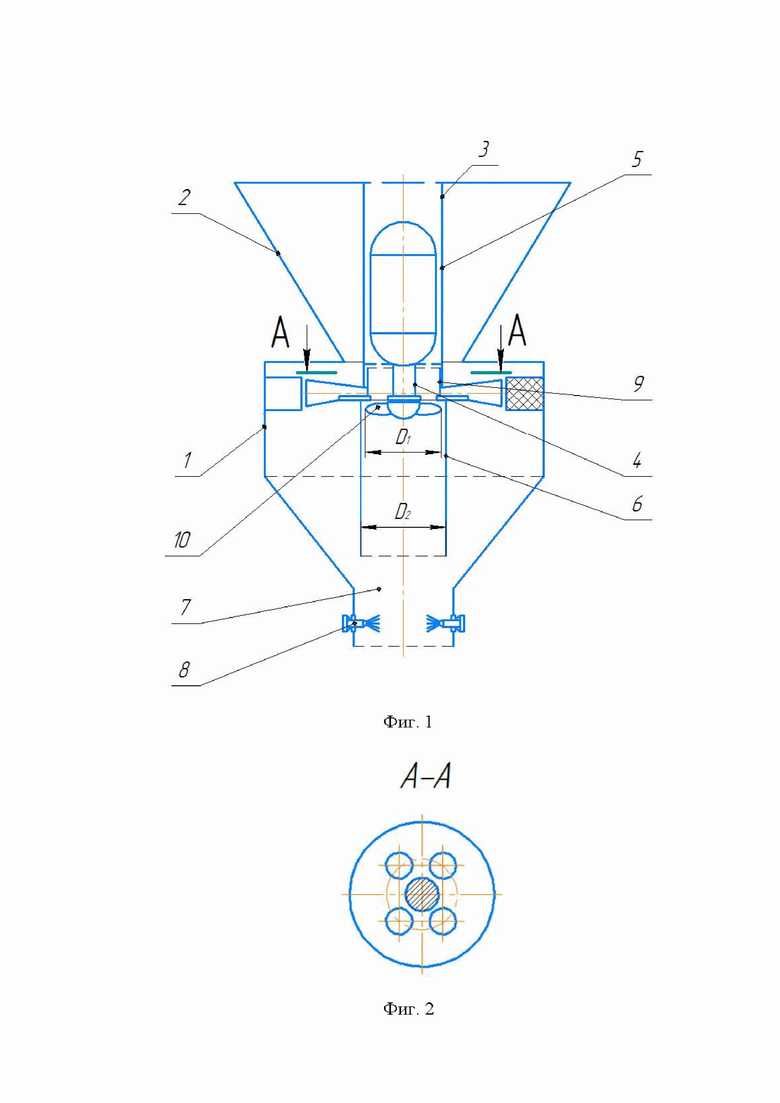

Фиг. 1 - схема скарификатора-инокулятора.

Фиг. 2 - разрез А-А - схема вращающегося рабочего органа с отверстиями.

Скарификатор-инокулятор содержит корпус 1, загрузочный бункер 2 в центре которых имеется вертикальный цилиндр 3, вращающийся рабочий орган 4, при этом вертикальный цилиндр 3 разделенный на две части - верхнюю часть 5 и нижнюю часть 6, причем в нижней части 6 корпуса 1 установлен инокулятор 7 с форсунками 8, при этом на поверхности вращающегося рабочего органа 4 имеется кольцо 9, при этом во вращающемся рабочем органе 4 имеются отверстия, площадь которых равна 50…60% от площади внутренней поверхности кольца 9, кроме того под кольцом 9, в нижней части вращающегося рабочего органа 4, закреплены лопасти 10, соотношение наружного диаметра которых D₁ к внутреннему диаметру нижней части 6 сквозного вертикального цилиндра 3 D₂ составляет 0,85…0,9, что обеспечивает зазор между лопастями 10 и нижней частью 6 вертикального цилиндра 3. Производительность скарификатора-инокулятора и подача семян устанавливается заслонкой, расположенной в нижней части загрузочного бункера 2.

Работа скарификатора происходит следующим образом (фиг. 1). Семена засыпаются в загрузочный бункер 2 (фиг.1), включается привод, семена поступают на вращающийся рабочий орган 4. Скарифицированные семена поступают в нижнюю часть 6 скарификатора-инокулятора в инокулятор 7 с форсунками 8. Скарифицированные семена, проходя через инокулятор 7 обрабатываются биологическим препаратом. Наличие во вращающемся рабочем органе 4 отверстий (фиг. 2), площадь которых равна 50…60% от площади внутренней поверхности кольца 9 обеспечивает прохождение и направленное движение воздушного потока вниз через верхнюю часть 5 вертикального цилиндра 3, в нижнюю часть 6 вертикального цилиндра 3. Лопасти 10, создают и направляют указанный выше воздушный поток вниз внутри нижней части 6 вертикального цилиндра 3, что не позволяет биологическому препарату, подаваемому в инокулятор 7 с форсунками 8 перемещаться вверх корпуса 1, а только обрабатывать биологическим препаратом скарифицированные семена. Скарифицированные и обработанные биологическим препаратом семена выводятся из скарификатора-инокулятора по назначению.

Изобретение относится к сельскому хозяйству, в частности к устройствам для предпосевной обработки семян бобовых растений, имеющих труднопроницаемую для воды и воздуха оболочку. Скарификатор-инокулятор содержит корпус и загрузочный бункер, в центре которых установлен вертикальный цилиндр и вращающийся рабочий орган для скарификации семян. Вертикальный цилиндр разделен на две части - верхнюю часть и нижнюю часть. В нижней части корпуса установлен инокулятор с форсунками. На поверхности вращающегося рабочего органа для скарификации семян расположено кольцо. При этом во вращающемся рабочем органе для скарификации семян имеются отверстия, площадь которых равна 50…60% от площади внутренней поверхности кольца. Под кольцом в нижней части вращающегося рабочего органа закреплены лопасти, соотношение наружного диаметра которых к внутреннему диаметру нижней части сквозного вертикального цилиндра составляет 0,85…0,9. Такое соотношение диаметров обеспечивает зазор между лопастями и нижней частью вертикального цилиндра. Изобретение позволит обеспечить увеличение производительности, улучшение распределения семян по скарифицирующей поверхности рабочего вращающегося органа, исключение удара о скарифицирующую поверхность, повышение качества и полноты скарификации семян без их повреждения, а также инокулировать семена перед посевом биологическими препаратами клубеньковых бактерий. 2 ил.

Скарификатор-инокулятор, содержащий корпус и загрузочный бункер, в центре которых расположен вертикальный цилиндр и вращающийся рабочий орган для скарификации семян, отличающийся тем, что вертикальный цилиндр разделен на две части - верхнюю часть и нижнюю часть, причем в нижней части корпуса установлен инокулятор с форсунками, а на поверхности вращающегося рабочего органа для скарификации семян расположено кольцо, при этом во вращающемся рабочем органе для скарификации имеются отверстия, площадь которых равна 50…60% от площади внутренней поверхности кольца, кроме того, под кольцом в нижней части вращающегося рабочего органа для скарификации семян закреплены лопасти, соотношение наружного диаметра которых к внутреннему диаметру нижней части сквозного вертикального цилиндра составляет 0,85…0,9, что обеспечивает зазор между лопастями и нижней частью вертикального цилиндра.
