Секция приставной шахты лифта Российский патент 2025 года по МПК B66B9/00

Область техники

Изобретение относится к лифтостроению и предназначено для использования при изготовлении конструкций наружных приставных лифтовых шахт.

Уровень техники

Конструктивно лифтовые шахты могут быть разделены на глухие и приставные. Глухие шахты имеют ограждение с четырех сторон и находят свое применение преимущественно внутри зданий. Приставные шахты монтируются снаружи здания и могут быть использованы как при проведении реконструкции зданий, так и при обустройстве коттеджей и других объектов малоэтажного строительства, в том числе, для перемещения малоподвижных слоев населения.

Из уровня техники известно решение (RU 2154141 C1, 10.08.2000), раскрывающее конструкцию каркасно-стеклянной приставной шахты лифта, состоящую из металлических многогранных секций, образующих проемы для остекления. В каркасе часть рам состыкованы по вертикальным обвязкам с угловыми профилями с углами, равными углам между плоскостями смежных проемов, а часть с вертикальными профилями. При этом в каждой секции рамы с угловыми и вертикальными профилями установлены по периметру поочередно. Рамы собраны в каркасе снизу-вверх, начиная с рам, снабженных угловыми профилями. После сборки всех рам в каркасе рамы устанавливают в проектное положение и окончательно крепят к верхним поясам и стойкам секций, а между горизонтальными обвязками соседних рам устанавливают горизонтальные профили.

К недостатку известного решения можно отнести значительные габаритные размеры, неудобство монтажа и эксплуатации, обусловленные сложной конструкцией каркаса.

В качестве наиболее близкого аналога предложенного изобретения можно отнести решение, известное из патентного документа RU 2749215 C1, 07.06.2021.

Указанное решение раскрывает приставную лифтовую шахту, имеющую круглое поперечное сечение, содержащую каркас, состоящий из соединенных вертикальными опорными стойками горизонтальных поясов, охватывающих цилиндрическую стенку лифтовой шахты и размещенных вдоль нее, опорные стойки соединены с горизонтальными поясами и со стенкой шахты посредством жесткого соединения.

Каждый горизонтальный пояс выполнен из чередующихся между собой и расположенных последовательно опорного сектора, замкового сектора и соединителей, соединенных между собой посредством жесткого соединения, опорный сектор образован двумя горизонтальными дугообразными пластинами, между которыми закреплены установленные под углом друг к другу вертикальные пластины, выполняющие функцию ребер жесткости.

В опорном секторе между горизонтальными дугообразными пластинами со стороны, обращенной внутрь пояса, установлены вертикально на расстоянии друг от друга две втулки, концы которых через отверстия, выполненные в горизонтальных дугообразных пластинах, выходят наружу обеих горизонтальных дугообразных пластин опорного сектора, на выходящих наружу концах втулок выполнена резьба для соединения с опорными стойками.

Известная конструкция предполагает сборку шахты на месте эксплуатации путем наращивания ее высоты посредством соединения каркасов, состоящих из соединенных вертикальными опорными стойками горизонтальных поясов.

При таком способе возведения шахты существенным является необходимость обеспечения безопасности выполнения работ, поскольку соединение каркасов предполагает выполнение работ на высоте. Известное решение не имеет средств по обеспечению устойчивости установленных друг на друга каркасов в момент их соединения, что может привести к обрушению конструкции.

Предложенное изобретение направлено на преодоление недостатков уровня техники и при своем осуществлении позволяет обеспечить достижение технических результатов, заключающихся в повышении безопасности выполнения работ, повышении надежности конструкции и упрощении сборки шахты.

Раскрытие изобретения

Для достижения указанных, а также иных следующих для специалиста из настоящего описания технических результатов предложена секция приставной шахты лифта, содержащая каркас, состоящий из соединенных вертикальными опорными стойками горизонтальных поясов, охватывающих стенку лифтовой шахты и размещенных вдоль нее, опорные стойки соединены с горизонтальными поясами и со стенкой шахты посредством жесткого соединения, отличающаяся тем, что опорные стойки соединены с горизонтальными поясами посредством П-образных элементов, имеющих площадку с отверстиями, соответствующими отверстиям на горизонтальных поясах, одну сплошную и две перфорированные боковые стенки, причем на концах опорных стоек выполнена перфорация с расстоянием между отверстиями, соответствующим расстоянию между отверстиями в перфорированных боковых стенках П-образных элементов с возможностью осуществления заклепочного соединения опорных стоек и П-образных элементов.

Далее в описании представлены сведения в отношении предпочтительного варианта осуществления изобретения.

Осуществление изобретения

Для более полного понимания сущности изобретения в описании даны отсылки на поясняющие чертежи, согласно которым представлены:

фиг. 1 – секция приставной шахты лифта в сборе; фиг. 2 – узел соединения опорных стоек и горизонтальных поясов посредством П-образных элементов; фиг. 3 – П-образный элемент.

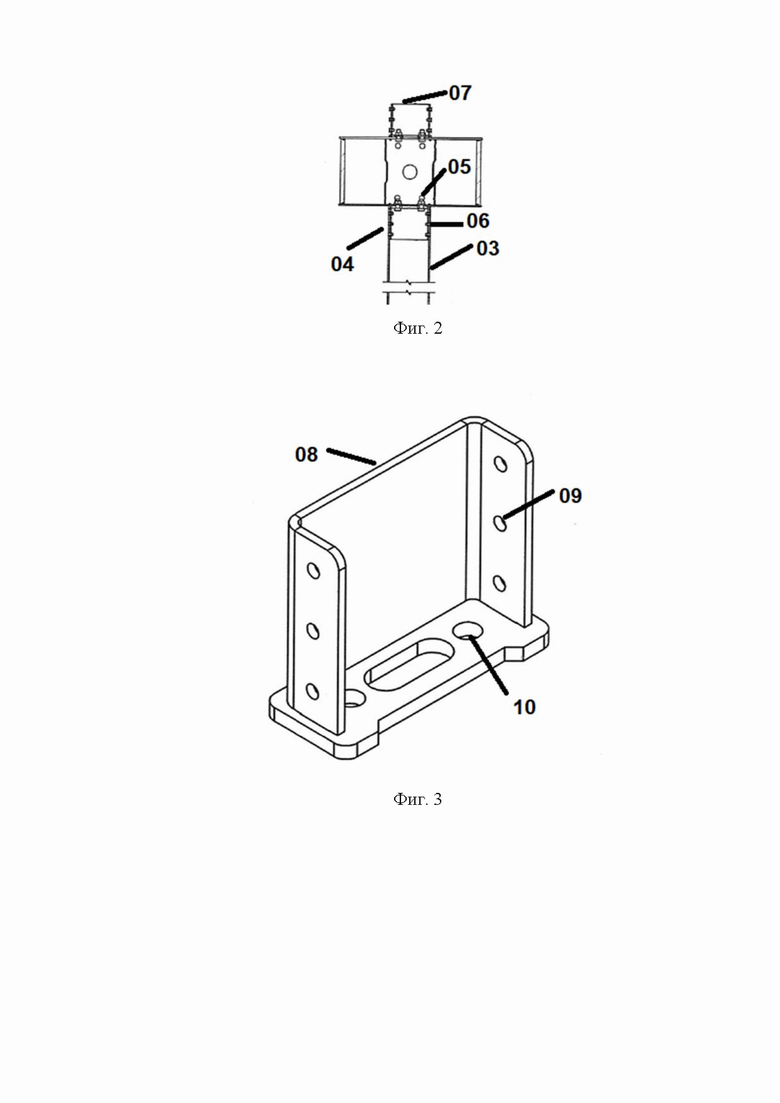

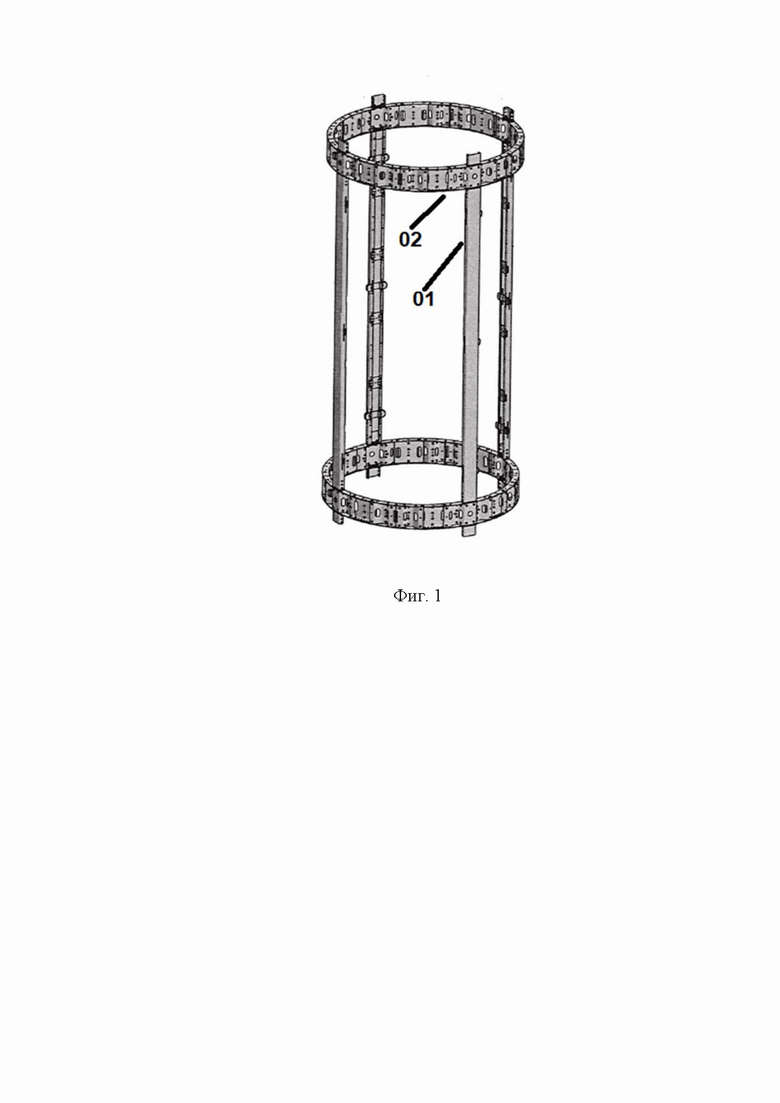

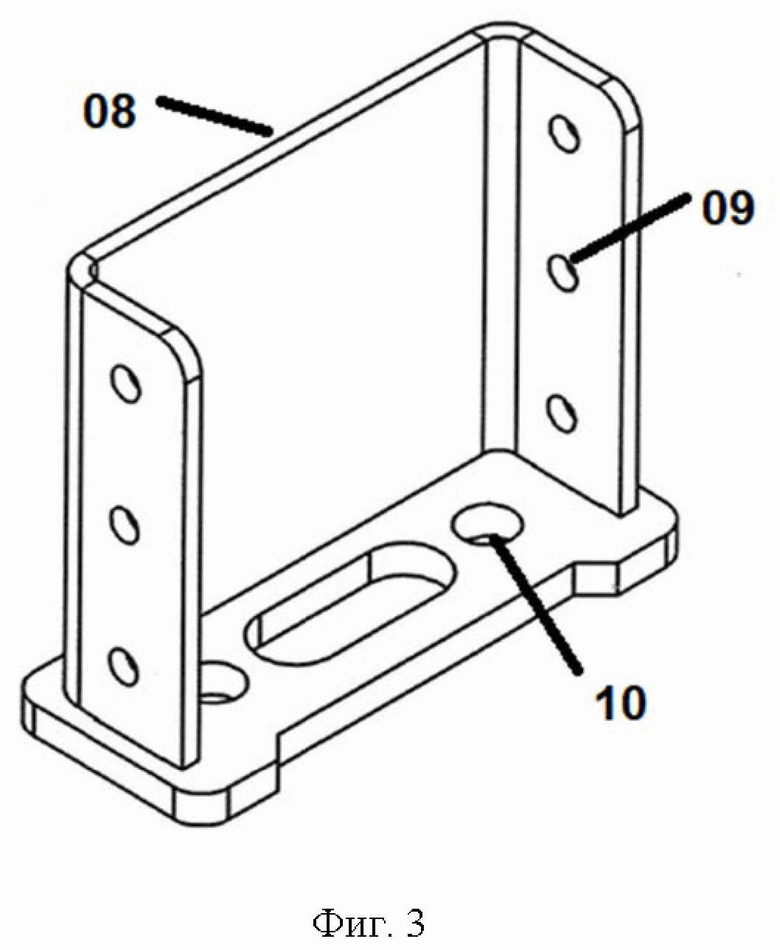

На фиг. 1 представлена секция приставной шахты лифта, содержащая опорные стойки (01) и горизонтальные пояса (02). Опорные стойки соединены с горизонтальными поясами и со стенкой шахты посредством жесткого соединения. На фиг. 2 представлен узел соединения опорных стоек и горизонтальных поясов посредством П-образных элементов. Как следует из фиг. 2, один из П-образных элементов (04) размещается на конце опорной стойки (03). Более детально П-образный элемент представлен на фиг. 3 и имеет сплошную (08), две перфорированные (09) боковые стенки, а также площадку с отверстиями (10).

Вследствие того, что на конце опорной стойки и в боковых стенках П-образного элемента выполнена перфорация, обеспечивается возможность заклепочного соединения (06) опорной стойки и П-образного элемента. В свою очередь, П-образный элемент посредством имеющихся в его площадке отверстий соединен болтовым соединением (05) с одной из сторон горизонтального пояса. С другой из сторон горизонтального пояса к нему аналогичным образом присоединен другой из П-образных элементов (07).

При таком размещении боковые стенки П-образного элемента возвышаются над плоскостью, образованной поверхностью горизонтального пояса. При установке следующей секции перфорированные концы опорных стоек размещаются в пространстве, ограниченном площадкой и боковыми стенками соответствующих П-образных элементов, после чего осуществляется из взаимное соединение заклепками. Таким образом, в предложенной конструкции обеспечивается препятствие смещению секций относительно друг друга в процессе их сборки, что существенно повышает безопасность выполнения сборочных операций. Сборка секций продолжается до установленной необходимой высоты приставной лифтовой шахты.

Кроме того, в случае необходимости изменения высоты секции, концы стоек могут быть обрезаны на соответствующую величину и при наличии оставшейся части перфорации или выполнения дополнительной перфорации, присоединены к П-образным элементам вышеуказанным образом, что повышает гибкость технологического процесса изготовления лифтовой шахты.

Еще одним преимуществом предложенного изобретения является увеличение площади контакта опорных стоек в месте из крепления вследствие наличия у П-образных элементов боковых стенок, что в целом повышает надежность конструкции.

Дополнительным преимуществом предложенного изобретения является использование заклепочного соединения опорных стоек и П-образных элементов, что обеспечивает большую устойчивость лифтовой шахты к вибрации и также повышает надежность конструкции.

Предложенное изобретение не ограничено формой выполнения горизонтальных поясов и может быть эффективно применено для построения лифтовых шахт, имеющих цилиндрическую, овальную или многоугольную формы, соответствующую форме горизонтальных поясов.

Изобретение относится к лифтостроению. Секция приставной шахты лифта содержит каркас из соединенных вертикальными опорными стойками горизонтальных поясов, охватывающих стенку лифтовой шахты и размещенных вдоль нее. Опорные стойки соединены со стенкой шахты и с горизонтальными поясами посредством жесткого соединения. Опорные стойки соединены с горизонтальными поясами посредством П-образных элементов. Элементы имеют площадку с отверстиями под резьбу, соответствующими отверстиям на горизонтальных поясах, одну сплошную и две перфорированные боковые стенки. На концах опорных стоек выполнена перфорация с расстоянием между отверстиями, соответствующим расстоянию между отверстиями в перфорированных боковых стенках П-образных элементов, с возможностью осуществления заклепочного соединения опорных стоек и П-образных элементов. Достигается повышение безопасности выполнения работ, повышение надежности конструкции и упрощение сборки шахты. 1 з.п. ф-лы, 3 ил.

1. Секция приставной шахты лифта, содержащая каркас, состоящий из соединенных вертикальными опорными стойками горизонтальных поясов, охватывающих стенку лифтовой шахты и размещенных вдоль нее, опорные стойки соединены с горизонтальными поясами и со стенкой шахты посредством жесткого соединения, отличающаяся тем, что опорные стойки соединены с горизонтальными поясами посредством П-образных элементов, имеющих площадку с отверстиями под резьбу, соответствующих отверстиям на горизонтальных поясах, одну сплошную и две перфорированные боковые стенки, причем на концах опорных стоек выполнена перфорация с расстоянием между отверстиями, соответствующим расстоянию между отверстиями в перфорированных боковых стенках П-образных элементов, с возможностью осуществления заклепочного соединения опорных стоек и П-образных элементов.

2. Секция приставной шахты лифта по п. 1, отличающаяся тем, что горизонтальные пояса имеют цилиндрическую, овальную или многоугольную форму.
