ПРИБОР МАЛОШУМНОЙ СТРЕЛЬБЫ Российский патент 2025 года по МПК F41A21/30

Изобретение относится к области огнестрельного оружия, в частности к съемным надульным устройствам для снижения уровня звука выстрела и отдачи, снижения энергии пороховых газов.

Известна конструкция прибора малошумной стрельбы, описанная в патенте Российской Федерации № 2783549 на изобретение «Дульный тормоз компенсатор закрытый гиперболоидный» по классу F41A 21/30, заявленном 23.03.2022 года и опубликованном 14.11.2022 года.

Описанный в патенте прибор малошумной стрельбы содержит основной (внешний) корпус, установленную по резьбе заднюю крышку с центральным резьбовым отверстием для крепления к стволу оружия, установленную по резьбе переднюю крышку с центральным отверстием для выхода пули, внутренний корпус-сепаратор, представляющий собой полый цилиндр, закрытый установленной по посадке с натягом крышкой с одной стороны и передней крышкой с другой с образованием между задней крышкой и крышкой корпуса-сепаратора предварительной камеры, при этом внутри корпуса-сепаратора последовательно установлены тонкостенные перегородки, внутренняя часть которых выполнена в виде гиперболоида вращения с отверстием для пролета пули, перегородки ориентированы отверстием для пролета пули к стволу оружия, и при вкручивании по резьбе передней крышки в корпус-сепаратор прижимаются друг к другу, и своей внутренней частью образуют ряд отсеков - расширительных камер, причем в крышке корпуса-сепаратора по окружности выполнено четыре сквозных отверстия для отвода пороховых газов, а в передней крышке по окружности выполнено три сквозных отверстия для отвода пороховых газов.

Недостатком описанного выше прибора малошумной стрельбы является недостаточная эффективность снижения демаскирующих факторов при стрельбе.

Задачей заявляемого изобретения является повышение эффективности снижения демаскирующих факторов при стрельбе.

Техническим результатом, позволяющим решить указанную задачу, является улучшение гашения энергии пороховых газов, подавления вспышки и снижения уровня шума при выстреле.

Указанный результат достигается тем, что:

1. В приборе малошумной стрельбы, содержащем внешний корпус с установленными в нем передней крышкой с центральным отверстием для выхода пули и задней крышкой с центральным резьбовым отверстием для крепления прибора, предварительную камеру, изнутри примыкающую к задней крышке, внутренний корпус в виде полого цилиндра, примыкающего к передней крышке, с последовательно установленными в цилиндре перегородками сепаратора, внутренняя часть которых образует ряд расширительных камер и выполнена в виде гиперболоида вращения с отверстием для пролета пули, ориентированным в направлении к стволу оружия, при этом в передней крышке по окружности выполнены сквозные отверстия для отвода пороховых газов, согласно изобретению, во внутреннем корпусе, простирающемся от передней до задней крышки и жестко скрепленном с ними, равномерно по всей поверхности цилиндра выполнены сквозные радиальные отверстия, а утолщенная передняя крышка снабжена снаружи щелевым пламегасителем в виде усеченного конуса, имеющего центральное отверстие для пролета пули и пять сквозных продольных вырезов, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки.

2. В приборе малошумной стрельбы по п. 1, согласно изобретению, утолщенная передняя крышка имеет округлые пазы в местах выхода отверстий для отвода пороховых газов.

Выполнение внутреннего корпуса простирающимся от передней до задней крышки и жестко скрепленным с ними, выполнение по всей поверхности цилиндра внутреннего корпуса равномерно сквозных радиальных отверстий и снабжение утолщенной передней крышки снаружи щелевым пламегасителем в виде усеченного конуса, имеющего центральное отверстие для пролета пули и пять сквозных продольных вырезов, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки, дает возможность улучшить гашение энергии пороховых газов, подавление вспышки и снижение уровня шума при выстреле. Все это позволяет повысить эффективность снижения демаскирующих факторов при стрельбе.

При этом утолщенная передняя крышка может иметь округлые пазы в местах выхода отверстий для отвода пороховых газов.

Предлагаемая совокупность существенных признаков сообщает заявляемому прибору малошумной стрельбы новые свойства, позволяющие решить поставленную задачу.

Заявляемый прибор малошумной стрельбы обладает новизной по сравнению с ближайшим аналогом, отличаясь от него тем, что:

1) во внутреннем корпусе, простирающемся от передней до задней крышки и жестко скрепленном с ними, равномерно по всей поверхности цилиндра выполнены сквозные радиальные отверстия, а утолщенная передняя крышка снабжена снаружи щелевым пламегасителем в виде усеченного конуса, имеющего центральное отверстие для пролета пули и пять сквозных продольных вырезов, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки,

2) утолщенная передняя крышка имеет округлые пазы в местах выхода отверстий для отвода пороховых газов.

Заявителю неизвестен прибор малошумной стрельбы, обладающий вышеуказанными отличительными существенными признаками, позволяющими явным образом достичь такого же технического результата, поэтому заявитель считает, что заявляемое изобретение соответствует критерию «изобретательский уровень».

Заявляемое изобретение может найти широкое применение в области огнестрельного оружия, в частности, в съемных надульных устройствах для снижения уровня звука выстрела и отдачи, снижения энергии пороховых газов, поэтому оно соответствует критерию «промышленная применимость».

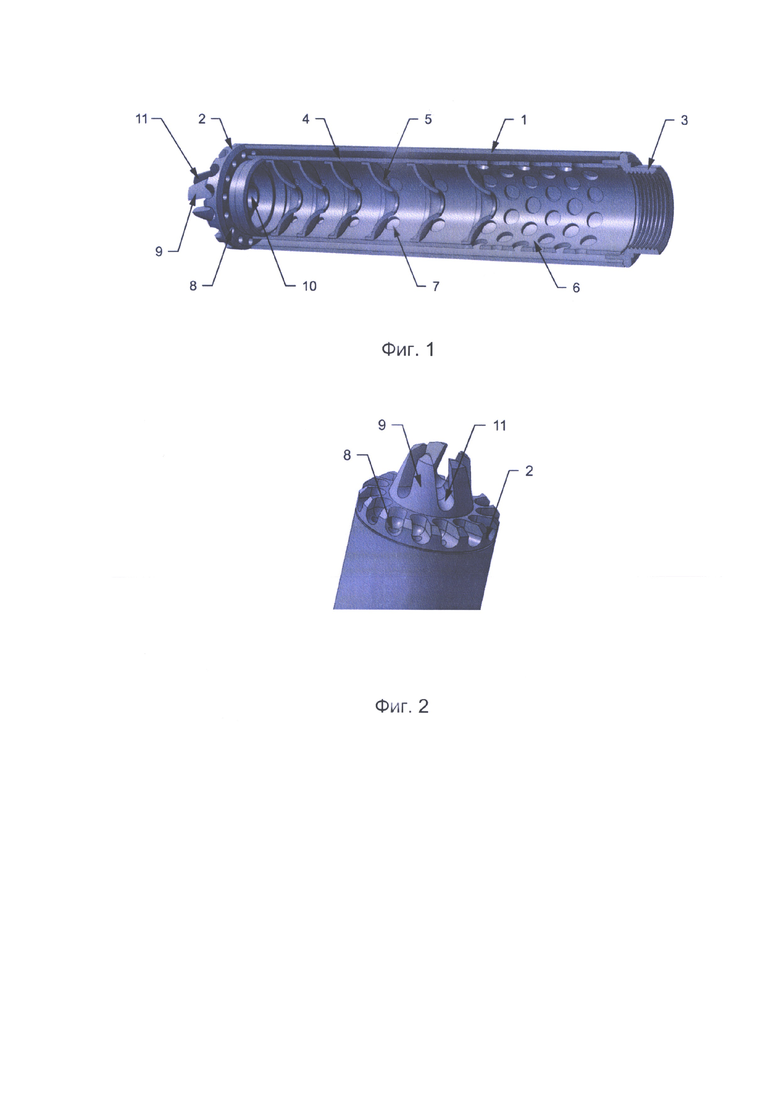

Заявляемый прибор малошумной стрельбы иллюстрируется чертежами, где представлены на:

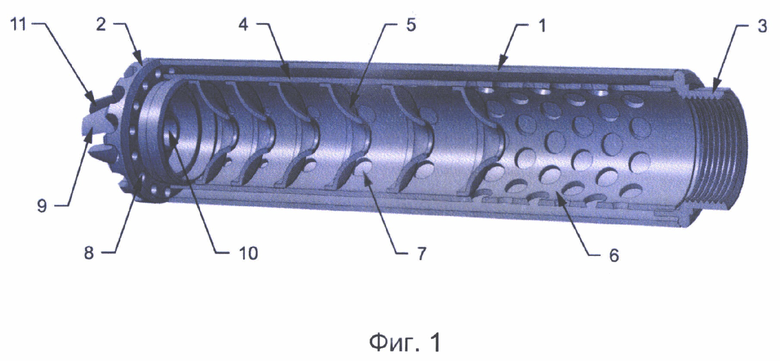

Фиг. 1. Общий вид прибора малошумной стрельбы с продольным разрезом.

Фиг. 2. Вид передней крышки с щелевым пламегасителем.

Прибор малошумной стрельбы, представленный на чертежах (см. Фиг. 1, 2), содержит полый металлический внешний корпус 1 с жестко закрепленными на его концах путем сварки передней крышкой 2 с центральным отверстием для выхода пули и задней крышкой 3 с центральным резьбовым отверстием для крепления прибора. Внутри внешнего корпуса 1 от передней крышки 2 до задней крышки 3 установлен внутренний корпус 4 в виде полого цилиндра, жестко скрепленного с обеими крышками.

Внутри передней части внутреннего корпуса 4, примыкающей к передней крышке 2, последовательно установлены перегородки 5 сепаратора, внутренняя часть которых образует ряд расширительных камер и выполнена в виде гиперболоида вращения с отверстием для пролета пули, ориентированным в направлении к стволу оружия (на чертеже не показано). Внутри задней части внутреннего корпуса 4, примыкающей к задней крышке 3 образована предварительная камера 6. Во внутреннем корпусе 4 равномерно по всей поверхности цилиндра выполнены сквозные радиальные отверстия 7.

Утолщенная передняя крышка 2 прибора имеет округлые пазы в местах выхода сквозных отверстий 8 для отвода пороховых газов из кольцевого пространства между внешним корпусом 1 и внутренним корпусом 4, а также снабжена снаружи щелевым пламегасителем 9 в виде усеченного конуса, имеющего центральное отверстие 10 для пролета пули и пять сквозных продольных вырезов 11, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки.

Работа заявляемого прибора происходит следующим образом.

Прибор малошумной стрельбы устанавливают на дуло оружия при помощи резьбы в отверстии задней крышки 3. В момент выстрела пороховые газы, следующие за пулей, поступают из ствола оружия (на чертеже не показан) в первый контур, состоящий из предварительной камеры 6 и ряда расширительных камер, образованных перегородками 5 сепаратора, где они теряют скорость движения, расширяются и охлаждаются. При этом часть газов проходит через сквозные радиальные отверстия 7 внутреннего корпуса 4 во второй контур, представляющий собой кольцевое пространство между внешним корпусом 1 и внутренним корпусом 4, и выходит наружу через сквозные отверстия 8 в округлых пазах передней крышки 2 прибора. В результате этого движения пороховых газов происходит продувка в расширительных камерах прибора и удаление продуктов сгорания, что исключает противодавление газов через ствол в ствольную коробку с выбросом их через щель затворной рамы в лицо стрелку и существенно снижает загрязнение оружия продуктами сгорания пороха.

Пороховые газы из первого контура выходят наружу через щелевой пламегаситель 9, проходя через продольные вырезы 11 которого газы приобретают вращательную составляющую движения, что также охлаждает и рассеивает их.

Таким образом, снижение скорости движения, разделение и расширение объема пороховых газов способствует более полному дожиганию внутри прибора несгоревших ранее пороховых частиц и приводит к более эффективному гашению энергии пороховых газов, подавлению вспышки и звука выстрела.

Заявляемое изобретение по сравнению с ближайшим аналогом позволяет более эффективно снижать демаскирующие факторы при стрельбе за счет улучшения гашения энергии пороховых газов, подавления вспышки и снижения уровня шума при выстреле.

Кроме того, заявляемый прибор малошумной стрельбы благодаря эффективному гашению энергии пороховых газов позволяет снизить отдачу оружия во время стрельбы, что помогает удерживать ствол на линии прицела, снижает возврат пороховых газов в ствольную коробку, что приводит к меньшему выбросу порохового газа из затворной рамы в лицо стрелку, к меньшему загрязнению оружия и увеличению срока его эксплуатации.

Изобретение относится к области оружия. Прибор малошумной стрельбы содержит внешний корпус с установленными в нем передней крышкой с центральным отверстием для выхода пули и задней крышкой с центральным резьбовым отверстием для крепления прибора, предварительную камеру, изнутри примыкающую к задней крышке, внутренний корпус в виде полого цилиндра, примыкающего к передней крышке, с последовательно установленными в цилиндре перегородками сепаратора, внутренняя часть которых образует ряд расширительных камер и выполнена в виде гиперболоида вращения с отверстием для пролета пули, ориентированным в направлении к стволу оружия. В передней крышке по окружности выполнены сквозные отверстия для отвода пороховых газов. Во внутреннем корпусе, простирающемся от передней до задней крышки и жестко скрепленном с ними, равномерно по всей поверхности цилиндра выполнены сквозные радиальные отверстия. Утолщенная передняя крышка снабжена снаружи щелевым пламегасителем в виде усеченного конуса, имеющего центральное отверстие для пролета пули и пять сквозных продольных вырезов, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки. Обеспечивается снижение демаскирующих факторов при стрельбе. 1 з.п. ф-лы, 2 ил.

1. Прибор малошумной стрельбы, содержащий внешний корпус с установленными в нем передней крышкой с центральным отверстием для выхода пули и задней крышкой с центральным резьбовым отверстием для крепления прибора, предварительную камеру, изнутри примыкающую к задней крышке, внутренний корпус в виде полого цилиндра, примыкающего к передней крышке, с последовательно установленными в цилиндре перегородками сепаратора, внутренняя часть которых образует ряд расширительных камер и выполнена в виде гиперболоида вращения с отверстием для пролета пули, ориентированным в направлении к стволу оружия, при этом в передней крышке по окружности выполнены сквозные отверстия для отвода пороховых газов, отличающийся тем, что во внутреннем корпусе, простирающемся от передней до задней крышки и жестко скрепленном с ними, равномерно по всей поверхности цилиндра выполнены сквозные радиальные отверстия, а утолщенная передняя крышка снабжена снаружи щелевым пламегасителем в виде усеченного конуса, имеющего центральное отверстие для пролета пули и пять сквозных продольных вырезов, выполненных в его стенке от меньшего основания конуса в сторону большего со смещением концов вырезов относительно образующей конуса против часовой стрелки.

2. Прибор малошумной стрельбы по п. 1, отличающийся тем, что утолщенная передняя крышка имеет округлые пазы в местах выхода отверстий для отвода пороховых газов.
