ГУСЛИ С ДЕМПФЕРОМ Российский патент 2025 года по МПК G10D1/12

Изобретение относится к русским народным струнным щипковым музыкальным инструментам из семейства цитр, представляющих собой резонаторный корпус с натянутыми над ним от 5 до 20 струн, и образующими, как правило, диатонический звукоряд.

Известны парные цитры для музыкотерапии, состоящие из двух корпусов с деками, снабженными резонаторными отверстиями, с различно настроенными струнами, натянутыми на струнодержателях и колках, причем на корпусах симметрично размещены два комплекта струн для одновременной игры двух исполнителей, сидящих напротив друг друга, а корпуса оснащены приспособлением для размещения инструмента на коленях исполнителей (патент RU 199067, G10D 1/12, 2020).

Известна цитра с демпфером, содержащая откидную крышку, установленную на петлях, которая служит для управления демпфером, при надавливании на которую локтем играющего, ложащуюся на несущие демпфер упругие рычаги (патент SU 37451, В29С 43/20, В 29С3 5/02 Д934).

Наиболее близкими по технической сути являются хроматические гусли, содержащие цельнометаллический корпус с рычажно-демпферным механизмом, состоящим из четырех педалей с особой для каждой педали системой рычагов, связанных с демпферами и струнами и позволяющими извлекать из хроматических гуслей также мажорные и минорные гаммы, при этом корпус установлен на трех ножках в наклонном положении (SU 78782, G10D 1/2,1950).

Недостатками известных устройств является либо отсутствие демпферного механизма, глушащего колебания струн, либо сложный демпферный механизм, состоящий из системы рычагов, колодочек или планок, оклеенных мягким войлоком.

Техническим результатом является упрощение демпфера гуслей.

Технический результат достигается тем, что гусли с демпфером содержат полый корпус со струнами, закрепленными между подставкой для струн и поворотными колками для натяжения струн, а также демпфер, расположенный под струнами, причем они снабжены демпферной камерой, демпфер представлен жидким агентом, корпус имеет форму полусферы, полуовала, полуэллипса или полуцилиндра, при этом демпферная камера установлена на корпусе с возможностью сообщения между внутренней полостью корпуса и демпферной камерой, жидкий агент залит во внутреннюю полость корпуса с возможностью его перемещения в демпферную камеру и перекрытия частей струн жидким агентом при наклоне корпуса в направлении демпферной камеры.

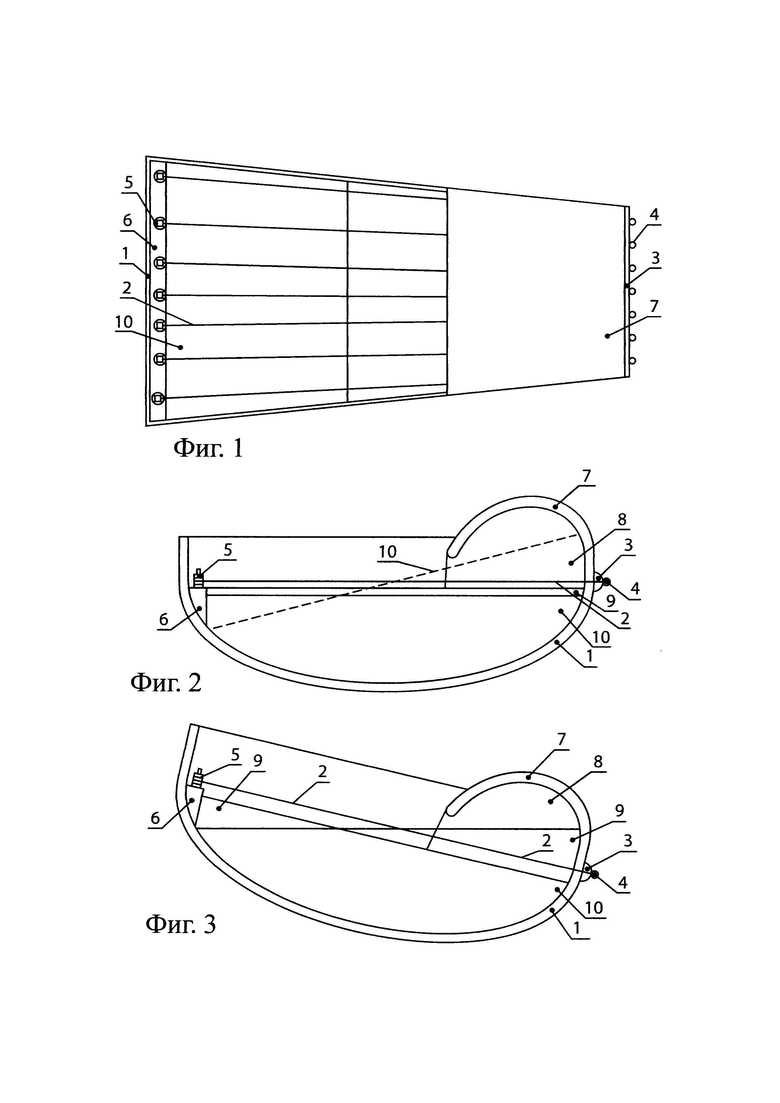

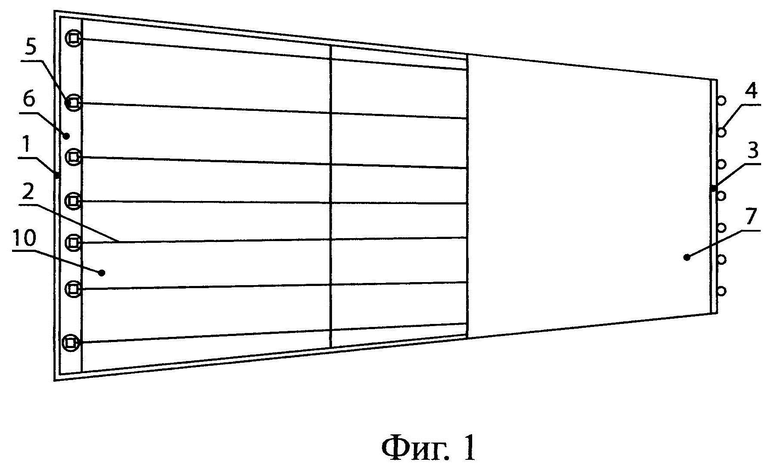

Сущность изобретения поясняется графическими материалами, где на фиг. 1 показаны гусли с демпфером, вид сверху; на фиг. 2 - гусли с демпфером в исходном положении, продольный разрез; на фиг. 3 - гусли с демпфером в рабочем положении демпфера, продольный разрез.

Гусли с демпфером содержат полый корпус 1, со струнами 2, закрепленными между подставкой для струн 3 за счет пуговок 4 струн 2 и поворотными колками 5 для натяжения струн 2, установленными на подставке 6.

Корпус 1 имеет форму полусферы, полуовала, полуэллипса или полуцилиндра, что обеспечивает ему возможность покачивания при размещении на опоре или коленях исполнителя.

На корпусе 1 установлена демпферная камера 7 с внутренней полостью 8, сообщаемая с внутренней полостью 9 корпуса 1.

Внутренняя поверхность полости 9 корпуса 1 и полости 8 демпферной камеры 7 покрыты защитным лаком.

Демпфер представлен жидким агентом 10, например, жидким синтетическим или натуральным маслом, глицерином, жидким мылом, раствором желатина, раствором крахмала и пр.

При выборе жидкого агента 10 руководствуются тем, что чем выше вязкость жидкого агента, тем сильнее глушатся вибрации струн 2.

Жидкий агент 10 залит во внутреннюю полость 9 корпуса 1 и размещается под струнами 2.

Гуслями с демпфером пользуются следующим образом.

Пользователь заливает во внутреннюю полость 9 корпуса 1 жидкий агент 10, служащий демпфером, с требуемыми характеристиками глушения вибрации струн 2. Чем более густой и вязкий будет жидкий агент 10, тем сильнее и активнее глушатся вибрации струн 2.

Так, например, зимнее моторное масло с низкой вязкостью будет слабее глушить вибрации струн 2, нежели летнее моторное масло с высокой вязкостью.

Исполнитель размещает гусли с демпфером на какой-либо подставке и приступает к игре на струнах 2.

При этом жидкий агент 10 выполняет функцию верхней деки, от которой отражаются звуковые вибрации струн 2.

При необходимости глушения вибраций струн 2, исполнитель нажимает на корпус 1 или на верхнюю часть демпферной камеры 7 кистью или предплечьем, что приводит к наклону корпуса 1, смещению жидкого агента 10 в полость 8 демпферной камеры 7 и частичному погружению струн 2 в жидкий агент 10 (фиг. 3). Частичное погружение струн 2 в жидкий агент 10 приводит к затуханию колебаний (вибраций) струн 2.

После исполнения музыкальных произведений пользователь выливает жидкий агент 10 из полости 9 корпуса 1, вытирая стенки полости 9 корпуса 1 и полости 8 демпферной камеры 7.

Защитный лак, нанесенный на стенки внутренней полости 9 корпуса 1 и полости 8 демпферной камеры 7, предотвращает повреждение музыкального инструмента, изготовленного из древесины или фанеры.

Причем демпфер в виде жидкого агента 10 храниться отдельно от гуслей и при новом использовании в корпус 1 заливается жидкий агент 10 с иными требуемыми характеристиками, обеспечивающими исполнение других музыкальных произведений.

Технический результат по упрощению демпфера гуслей достигается тем, что исключаются многочисленные механические элементы демпфера, а в качестве собственно демпфера используется жидкий агент различной вязкости, обеспечивающий быстрое или медленное глушение вибраций струн при наклоне корпуса, имеющего форму полусферы, полуовала, полу эллипса или полуцилиндра, что обеспечивает ему возможность покачивания на опоре.

Жидкий агент, залитый во внутреннюю полость корпуса, при нажатии на корпус смещается в демпферную камеру, установленную на корпусе, что способствует погружению частей струн в жидкий агент, глушащий вибрации струн.

После снятия давления руки исполнителя с корпуса или демпферной камеры, корпус возвращается в первоначальное положение и струны оказываются свободными и готовыми для продолжения игры.

Причем демпфер не является стационарным жестко закрепленным к корпусу и легко демонтируется путем его сливания в какую-либо емкость, предназначенную для хранения демпфера.

Простота установки и смены демпфера упрощает не только конструкцию демпфера, но и его эксплуатацию.

Кроме того, демпфер в виде жидкого агента выполняет функцию жидкой верхней деки.

Изобретение относится к русским народным струнным щипковым музыкальным инструментам из семейства цитр, представляющих собой резонаторный корпус с натянутыми над ним от 5 до 20 струн, и образующими, как правило, диатонический звукоряд. Техническим результатом является упрощение демпфера гуслей. Гусли с демпфером содержат полый корпус, со струнами, закрепленными между подставкой для струн и поворотными колками для натяжения струн, а также демпфер, расположенный под струнами, причем они снабжены демпферной камерой, демпфер представлен жидким агентом, корпус имеет форму полусферы, полуовала, полуэллипса или полуцилиндра, при этом демпферная камера установлена на корпусе с возможностью сообщения между внутренней полостью корпуса и демпферной камерой, жидкий агент залит во внутреннюю полость корпуса с возможностью его перемещения в демпферную камеру и перекрытия частей струн жидким агентом при наклоне корпуса в направлении демпферной камеры. 3 ил.

Гусли с демпфером, содержащие полый корпус, со струнами, закрепленными между подставкой для струн и поворотными колками для натяжения струн, а также демпфер, расположенный под струнами, отличающиеся тем, что они снабжены демпферной камерой, демпфер представлен жидким агентом, корпус имеет форму полусферы, полуовала, полуэллипса или полуцилиндра, при этом демпферная камера установлена на корпусе с возможностью сообщения между внутренней полостью корпуса и демпферной камерой, жидкий агент залит во внутреннюю полость корпуса с возможностью его перемещения в демпферную камеру и перекрытия частей струн жидким агентом при наклоне корпуса в направлении демпферной камеры.
