КОРПУСНОЙ УЗЕЛ ДЛЯ УСТРОЙСТВА ВВЕДЕНИЯ ЛЕКАРСТВ И ИНЪЕКЦИОННОЕ УСТРОЙСТВО Российский патент 2025 года по МПК A61M5/20 A61M5/32

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится, в общем, к устройствам введения лекарств и в частности к корпусам одноразовых автоинъекторов с повышенным сопротивлением скручиванию и разборке на части.

Описание предшествующего уровня техники

[0002] Автоматические устройства введения лекарств, такие как автоинъекторы, часто выполнены как устройства для одноразового использования. Такие устройства часто поставляются в виде нескольких отдельных компонентов поставщику лекарств, который будет обеспечивать предварительно наполненный шприц (PFS) с заданным лекарственным препаратом. После того, как PFS вставляют в устройства, устройства собирают для доставки пациентам. Для повышения безопасности таких одноразовых устройств, например, чтобы предотвратить возможность для пользователя подвергнуть себя опасности контакта с иглой или стеклянным PFS, который может расколоться, желательно, чтобы PFS включал в себя некоторые особенности конструкции, затрудняющие разборку на части собранного автоинъектора. Соответственно, в данной области техники существует потребность в многокомпонентном корпусе для устройства введения лекарств, который, после сборки, не поддается разборке на части.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0003] В настоящей заявке предлагается корпусной узел для устройства введения лекарств, включающий в себя первую корпусную часть, при этом первая корпусная часть имеет первый проксимальный конец, содержащий первый участок зацепления и второй участок зацепления, первый дистальный конец и первую боковую стенку между ними, определяющую первую продольную ось и ограничивающую первое внутреннее пространство, причем первая боковая стенка содержит одно или более сквозных окон, и вторую корпусную часть, причем вторая корпусная часть имеет второй проксимальный конец, второй дистальный конец, содержащий третий участок зацепления и четвертый участок зацепления, и вторую боковую стенку между ними, определяющую вторую продольную ось и ограничивающую второе внутреннее пространство, причем первый участок зацепления формирует замок совместно с третьим участком зацепления и, тем самым, соединяет первую корпусную часть и вторую корпусную часть таким образом, что первая продольная ось и вторая продольная ось совпадают, и причем, когда первая корпусная часть и вторая корпусная часть соединены, второй участок зацепления упирается в четвертый участок зацепления таким образом, что первая корпусная часть не может поворачиваться относительно второй корпусной части.

[0004] В настоящей заявке предлагается также инъекционное устройство, включающий в себя корпусной узел, при этом корпусной узел включает в себя первую корпусную часть, причем первая корпусная часть имеет первый проксимальный конец, содержащий первый участок зацепления и второй участок зацепления, первый дистальный конец и первую боковую стенку между ними, определяющую первую продольную ось и ограничивающую первое внутреннее пространство, причем первая боковая стенка содержит одно или более сквозных окон, и вторую корпусную часть, причем вторая корпусная часть имеет второй проксимальный конец, второй дистальный конец, содержащий третий участок зацепления и четвертый участок зацепления и вторую боковую стенку между ними определяющую вторую продольную ось и ограничивающую второе внутреннее пространство, причем первый участок зацепления формирует замок совместно с третьим участком зацепления и, тем самым, соединяет первую корпусную часть и вторую корпусную часть таким образом, что первая продольная ось и вторая продольная ось совпадают, и причем, когда первая корпусная часть и вторая корпусная часть соединены, второй участок зацепления упирается в четвертый участок зацепления таким образом, что первая корпусная часть не может поворачиваться относительно второй корпусной части. Инъекционное устройство дополнительно включает в себя шприц, содержащий резервуар и иглу, сообщающуюся по текучей среде с резервуаром, при этом шприц вмещается внутри первого внутреннего пространства и/или второго внутреннего пространства, и движущий механизм, вмещающийся внутри второго внутреннего пространства и выполненный с возможностью, при приведении в действие, вытеснения лекарственного препарата из резервуара через иглу.

[0005] Пункт 1. В соответствии с формой настоящей заявки, корпусной узел для устройства введения лекарств включает в себя первую корпусную часть, имеющую первый проксимальный конец, содержащий первый участок зацепления и второй участок зацепления, первый дистальный конец и первую боковую стенку между ними, определяющую первую продольную ось и ограничивающую первое внутреннее пространство. Первая боковая стенка включает в себя одно или более сквозных окон. Корпусной узел включает в себя также вторую корпусную часть, имеющую второй проксимальный конец, второй дистальный конец, содержащий третий участок зацепления и четвертый участок зацепления, и вторую боковую стенку между ними, определяющую вторую продольную ось и ограничивающую второе внутреннее пространство. Первый участок зацепления формирует замок совместно с третьим участком зацепления и, тем самым, соединяет первую корпусную часть и вторую корпусную часть таким образом, что первая продольная ось и вторая продольная ось совпадают. Когда первая корпусная часть и вторая корпусная часть соединены, второй участок зацепления упирается в четвертый участок зацепления таким образом, что первая корпусная часть не может поворачиваться относительно второй корпусной части.

[0006] Пункт 2. Корпусной узел по п. 1, в котором первый дистальный конец включает в себя отверстие.

[0007] Пункт 3. Корпусной узел по любому из пп. 1-2, в котором первый дистальный конец включает в себя передвижную защитную гильзу иглы, включающую в себя боковую стенку, имеющую проксимальный и дистальный концы, при этом защитная гильза иглы включает в себя отверстие на ее дистальном конце и является сдвигаемой относительно первой корпусной части.

[0008] Пункт 4. Корпусной узел по любому из пп. 1-3, в котором первый участок зацепления и третий участок зацепления формируют замок с фиксатором.

[0009] Пункт 5. Корпусной узел по любому из пп. 1-4, в котором первый участок зацепления и третий участок зацепления формируют неразъемный замок.

[0010] Пункт 6. Корпусной узел по любому из пп. 1-5, в котором первый участок зацепления содержит упруго отклоняемый гибкий фиксатор, включающий в себя продолжающийся радиально наружу выступ.

[0011] Пункт 7. Корпусной узел по п. 6, в котором продолжающийся радиально наружу выступ включает в себя первое ребро и второе ребро, отстоящее от первого ребра, при этом второе ребро продолжается, по существу, параллельно первому ребру вдоль первой продольной оси.

[0012] Пункт 8. Корпусной узел по п. 7, в котором первое и второе ребра включают в себя вставную контактную поверхность, которая продолжается радиально наружу от проксимального конца к дистальному концу ребра вдоль первой продольной оси; и отводимую контактную поверхность, продольно отстоящую от вставной контактной поверхности и расположенную под углом относительно нее.

[0013] Пункт 9. Корпусной узел по любому из пп. 6-8, в котором упруго отклоняемый гибкий фиксатор отклоняется радиально внутрь из начального отклоненного положения, когда вставная контактная поверхность входит в зацепление с третьим участком зацепления.

[0014] Пункт 10. Корпусной узел по п. 9, в котором, когда первая корпусная часть и вторая корпусная часть соединяются, упруго отклоняемый фиксатор возвращается в начальное отклоненное положение.

[0015] Пункт 11. Корпусной узел по любому из пп. 6-10, в котором, когда первая корпусная часть и вторая корпусная часть соединены, отводимая контактная поверхность и третий участок зацепления предотвращают разделение первой корпусной части и второй корпусной части.

[0016] Пункт 12. Корпусной узел по любому из пп. 6-11, в котором продолжающийся радиально наружу выступ вмещается внутри третьего участка зацепления.

[0017] Пункт 13. Корпусной узел по любому из пп. 1-12, в котором третий участок зацепления является выемкой во второй боковой стенке.

[0018] Пункт 14. Корпусной узел по любому из пп. 1-13, в котором третий участок зацепления является отверстием во второй боковой стенке.

[0019] Пункт 15. Корпусной узел по любому из пп. 1-14, в котором второй участок зацепления и четвертый участок зацепления содержат контактные поверхности, расположенные по окружности, соответственно, в первой боковой стенке и второй боковой стенке.

[0020] Пункт 16. Корпусной узел по любому из пп. 1-15, в котором второй участок зацепления включает в себя одну или более стенок окна.

[0021] Пункт 17. Корпусной узел по любому из пп. 1-16, в котором второй участок зацепления и четвертый участок зацепления включает в себя одну или более ступенек, соответственно, в первой боковой стенке и второй боковой стенке.

[0022] Пункт 18. Корпусной узел по любому из пп. 1-17, в котором четвертый участок зацепления включает в себя П-образную выемку, выполненную с возможностью вмещения в нее первого проксимального конца.

[0023] Пункт 19. Корпусной узел по п. 18, в котором П-образная выемка вмещает в себя, по меньшей мере, участок окна.

[0024] Пункт 20. Инъекционное устройство, включающее в себя корпусной узел по любому из пп. 1-19, включающее в себя также шприц, имеющий резервуар и иглу, сообщающуюся по текучей среде с резервуаром, при этом шприц вмещается внутри первого внутреннего пространства и/или второго внутреннего пространства, и движущий механизм, вмещающийся внутри второго внутреннего пространства и выполненный с возможностью, при приведении в действие, вытеснения лекарственного препарата из резервуара через иглу.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

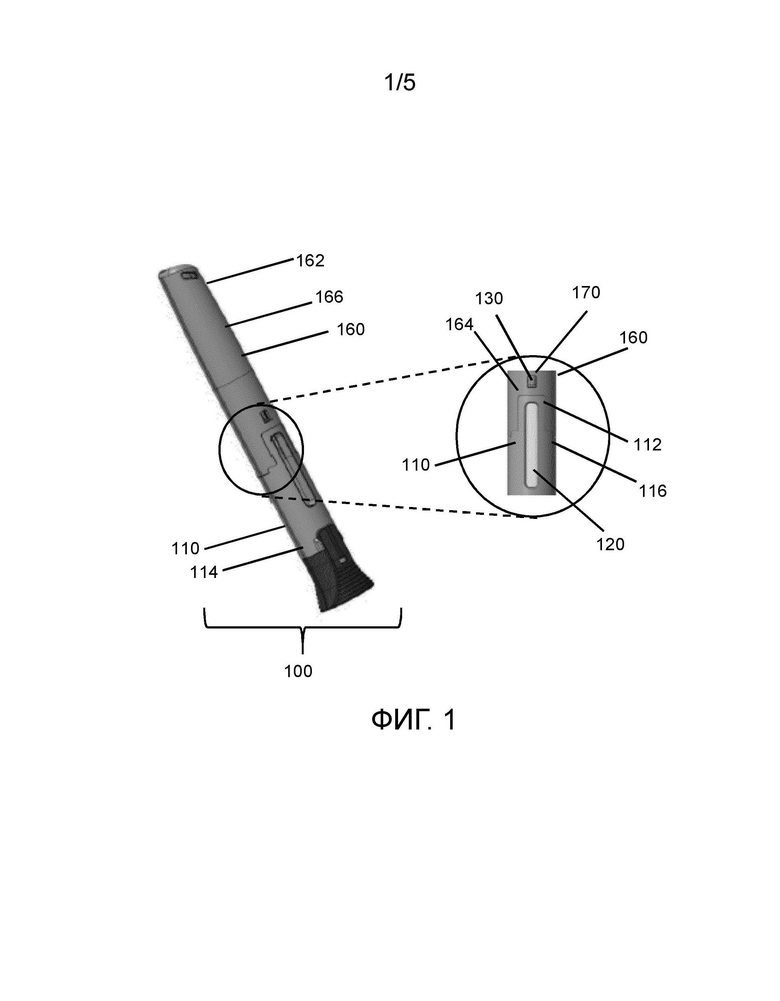

[0025] Фиг. 1 - вид в перспективе, содержащий увеличенный вид, корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом;

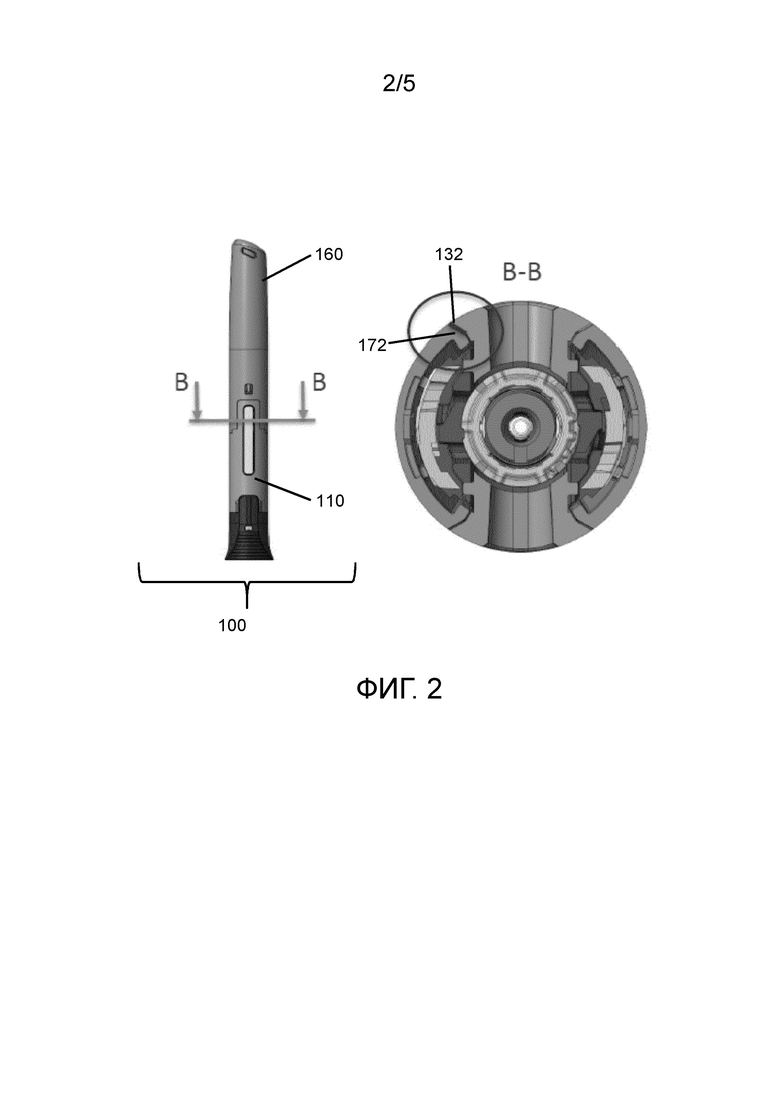

[0026] Фиг. 2 - вид в перспективе, содержащий поперечное сечение по плоскости В-В, корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом;

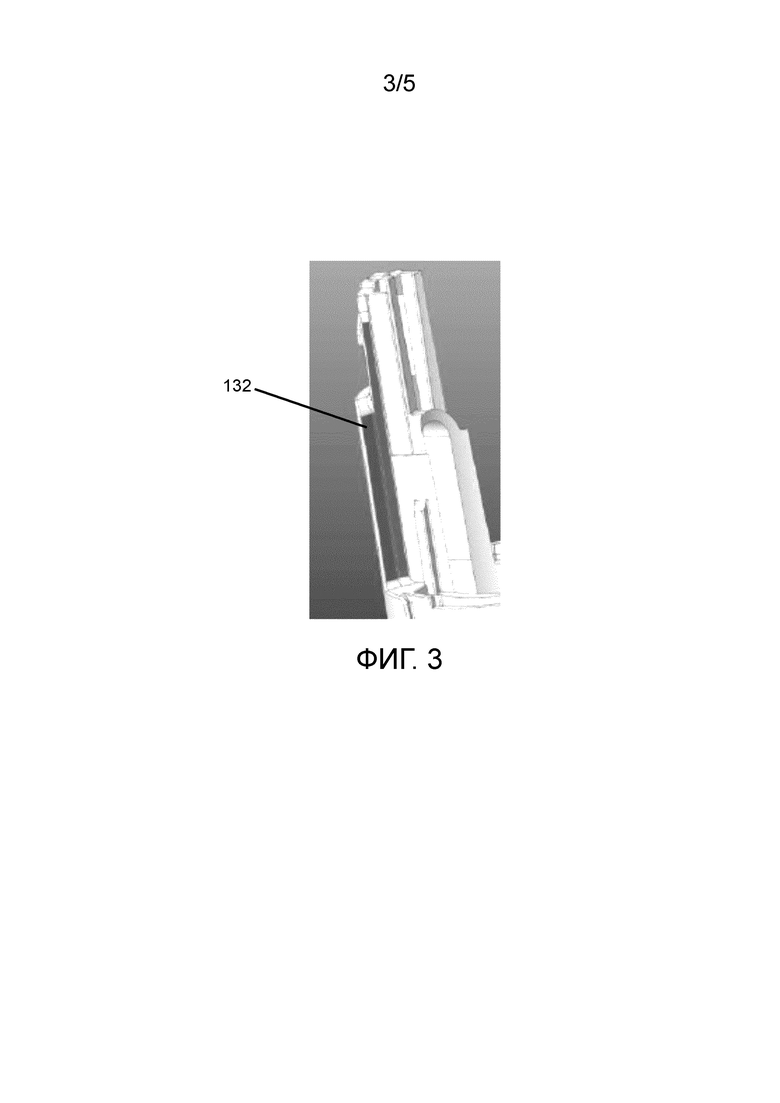

[0027] Фиг. 3 - вид в перспективе корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом;

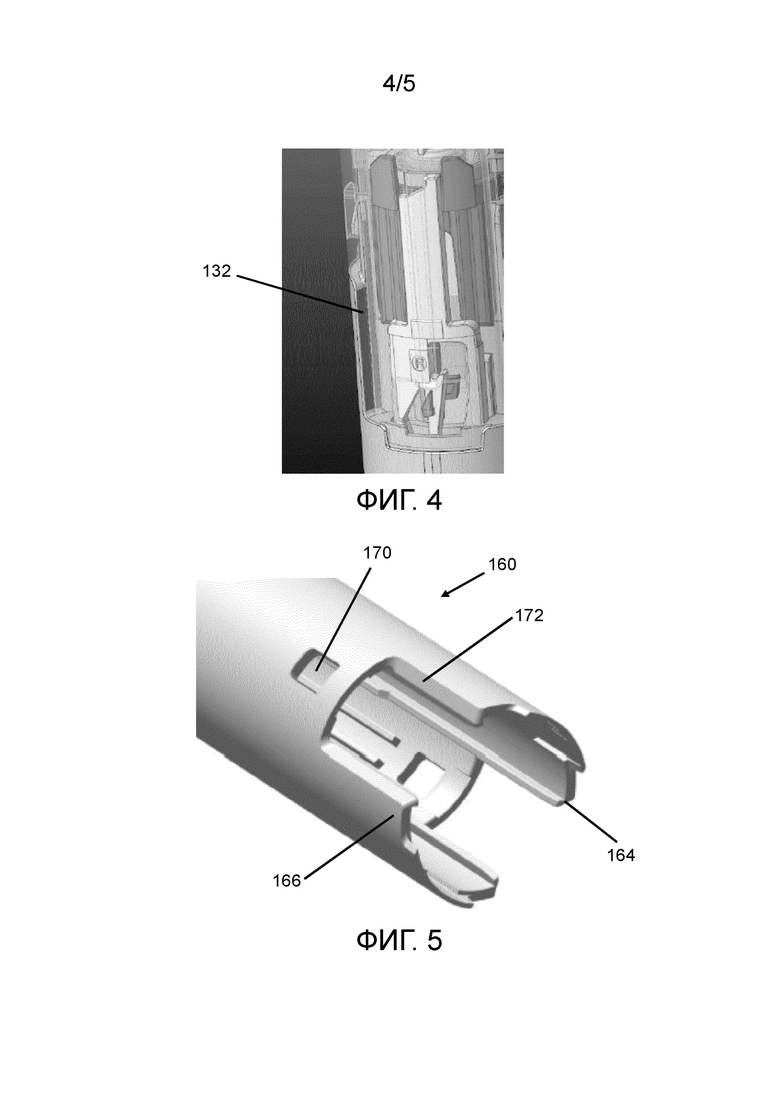

[0028] Фиг. 4 - вид в перспективе корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом;

[0029] Фиг. 5 - вид в перспективе корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом; и

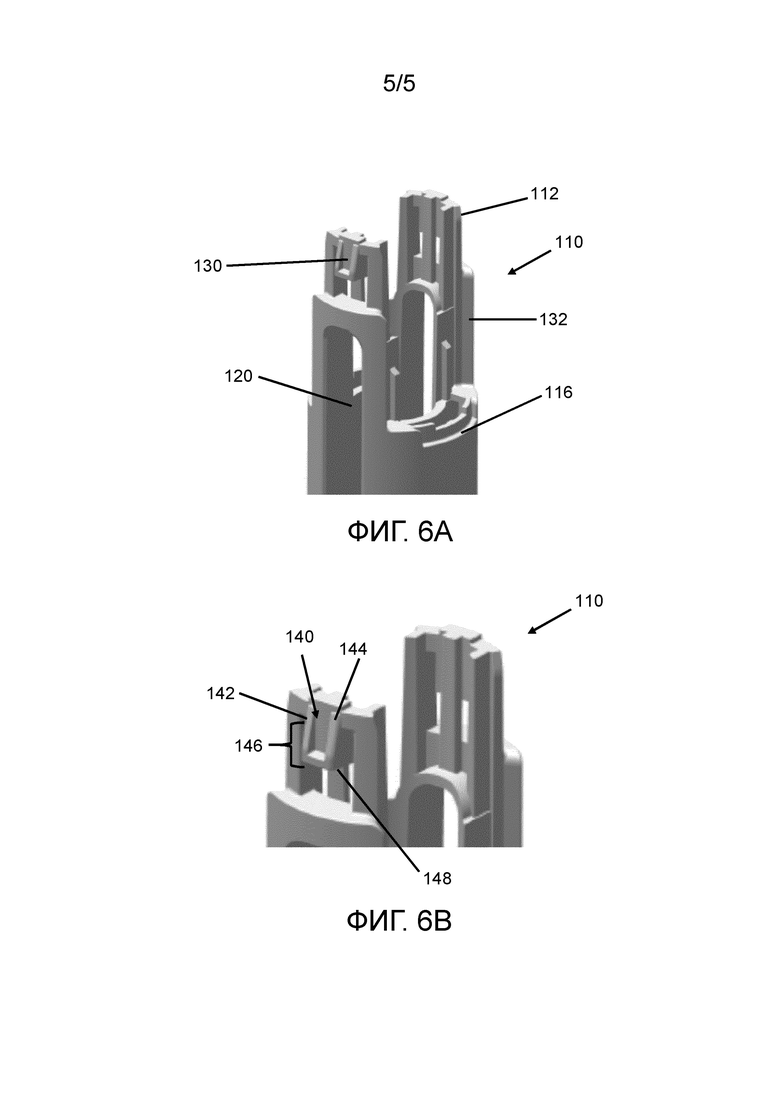

[0030] Фиг. 6А и 6В - виды в перспективе корпусного узла в соответствии с неограничивающим вариантом осуществления или аспектом.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0031] Последующее описание приведено, чтобы дать возможность специалистам в данной области техники изготавливать и применять описанные варианты осуществления, предполагаемые для осуществления изобретения. Однако специалистам в данной области техники будут очевидны различные модификации, эквиваленты, варианты и альтернативные варианты. Предполагается, что любые такие модификации, эквиваленты, варианты и альтернативные варианты находятся в пределах существа и объема настоящего изобретения.

[0032] В целях последующего описания термины «верхний», «нижний», «правый», «левый», «вертикальный», «горизонтальный», «верх», «низ», «поперечный», «продольный» и производные от них должны относиться к изобретению в том виде, как оно ориентировано на вычерченных фигурах. Однако следует понимать, что изобретение может допускать различные альтернативные варианты, кроме случаев, когда прямо оговорено иное. Следует также понимать, что конкретные устройства, изображенные на прилагаемых чертежах и описанные далее, являются всего лишь примерными вариантами осуществления изобретения. Следовательно, конкретные размеры и другие физические характеристики, относящиеся к вариантам осуществления, раскрытым в настоящей заявке, не следует считать ограничивающими.

[0033] В настоящей заявке предлагается корпусной узел для устройства введения лекарств. В контексте настоящей заявки термин «устройство введения лекарств» охватывает автоинъекторы, шприц-ручки, шприцы с защитными устройствами и тому подобное. Неограничивающие примеры устройства введения лекарств, в котором можно применить корпусной узел, предлагаемый в настоящей заявке, раскрыты, например, и без ограничения в следующих документах: патенты США №№9,616,174; 9,662,447; 9,707,343; 9,707,357; 9,717,851; 9,486,582; и публикации международных патентных заявок №№ WO 2016/193627; WO 2017/051113; и WO 2017/081422, раскрытия которых в полном объеме включены в настоящую заявку путем отсылки. Корпусной узел, описанный в настоящей заявке, обладает преимуществом в том, что он обеспечивает очень высокую сопротивляемость разборке на части, вследствие чего маловероятно, чтобы пациент или другой пользователь устройства введения лекарств непреднамеренно разобрал устройство на части при нормальном обращении, и, следовательно, риск контакта с острыми осколками стеклянных картриджей минимизируется. Кроме того, конфигурация корпусного участка обеспечивает оптимальную поверхность для нанесения знаков индикации на внешнюю поверхность устройства введения лекарств, когда устройство собрано.

[0034] На фиг. 1 показано устройство введения лекарств 100, содержащее корпусной узел, включающий в себя первую корпусную часть 110 и вторую корпусную часть 160. Первая корпусная часть 110 имеет первый проксимальный конец 112, первый дистальный конец 114 и первую боковую стенку 116 между ними, определяющую первую продольную ось и ограничивающую внутреннее пространство для вмещения, по меньшей мере, участка шприца (не показанного). В неограничивающих вариантах осуществления или аспектах первая корпусная часть 110 включает в себя, по меньшей мере, одно окно 120, вследствие чего можно видеть внутреннее пространство, включающее в себя дополнительно, по меньшей мере, участок шприца. В неограничивающих вариантах осуществления или аспектах окно 120 выполнено из стекла, пластика или любого другого прозрачного или, по существу, прозрачного материала. В неограничивающих вариантах осуществления или аспектах окно 120 целиком заключено внутри первой корпусной части 110 (например, первая боковая стенка 116 формирует периметр окна 120). Вторая корпусная часть 160 имеет второй проксимальный конец 162, второй дистальный конец 164 и вторую боковую стенку 166 между ними, определяющую вторую продольную ось и ограничивающую внутреннее пространство для вмещения, по меньшей мере, участка шприца (не показанного). Первая корпусная часть 110 и вторая корпусная часть 160 могут быть сформированы из любого подходящего материала, известного специалистам в данной области техники, например, пластика.

[0035] Первый корпусной участок 110 может содержать отверстие на его первом дистальном конце 114 (не показанное), которое может обеспечивать доступ иглы шприца, обеспеченного во внутреннем пространстве корпуса, к месту инъекции путем либо перемещения шприца и/или иглы внутри корпусного узла, либо отведения защитной гильзы иглы. Для этого, в неограничивающих вариантах осуществления или аспектах первый корпусной участок 110 может включать в себя защитную гильзу иглы (не показанную). В неограничивающих вариантах осуществления или аспектах защитная гильза иглы может быть передвижной защитной гильзой иглы, сдвигаемой относительно первой корпусной части 110. В неограничивающих вариантах осуществления или аспектах защитная гильза иглы является телескопической защитной гильзой иглы, надвигаемой на внешнюю поверхность первой корпусной части 110 или внутреннюю поверхность первой корпусной части 110.

[0036] Первая корпусная часть 110 включает в себя на ее первом проксимальном конце 112 первый участок 130 зацепления и второй участок зацепления (не показанный на фиг. 1). Вторая корпусная часть 160 включает в себя на ее дистальном конце 164 третий участок 170 зацепления и четвертый участок зацепления (не показанный на фиг. 1). Первый участок 130 зацепления первой корпусной части 110 замок совместно с третьим участком 170 зацепления второй корпусной части 160. В неограничивающих вариантах осуществления или аспектах замок, сформированный между первым участком 130 зацепления первой корпусной части 110 и третьим участком 170 зацепления второй корпусной части 160 является замком с фиксатором. В неограничивающих вариантах осуществления или аспектах замок, сформированный между первым участком 130 зацепления первой корпусной части 110 и третьим участком 170 зацепления второй корпусной части 160 является неразъемным замком, вследствие чего первую корпусную часть 110 и вторую корпусную часть 160 невозможно оттянуть аксиально друг от друга. В неограничивающих вариантах осуществления или аспектах, когда первая корпусная часть 110 и вторая корпусная часть 160 соединяются, и между первым участком 130 зацепления первой корпусной части 110 и третьим участком 170 зацепления второй корпусной части 160 формируется замок, первая продольная ось первой корпусной части 110 и вторая продольная ось второй корпусной части 160 совпадают.

[0037] На фиг. 2-5 показаны ранее упомянутые второй участок 132 зацепления на первом проксимальном конце 112 первой корпусной части 110 и четвертый участок 172 зацепления на втором дистальном конце 164 второй корпусной части 160. В неограничивающих вариантах осуществления или аспектах, когда первая корпусная часть 110 и вторая корпусная часть 160 соединены, второй участок 132 зацепления первой корпусной части 110 и четвертый участок 172 зацепления второй корпусной части 160 соприкасаются встык, вследствие чего первую корпусную часть 110 и вторую корпусную часть 160 невозможно повернуть друг относительно друга. В неограничивающих вариантах осуществления или аспектах второй участок 132 зацепления и/или четвертый участок 172 зацепления сформированы, соответственно, в первой боковой стенке 116 и второй боковой стенке 166. В неограничивающих вариантах осуществления или аспектах второй участок 132 зацепления является, по меньшей мере, участком стенки, формирующим периметр окна 120. В неограничивающих вариантах осуществления или аспектах четвертый участок 172 зацепления является П-образной выемкой, выполненной с возможностью вмещения первого проксимального конца 112, включающего внутри себя, по меньшей мере, участок окна 120. В неограничивающих вариантах осуществления или аспектах второй участок 132 зацепления и/или четвертый участок 172 зацепления включают в себя одну или более ступенек, вследствие чего взаимодействие второго участка 132 зацепления и четвертого участка 172 зацепления предусматривает примыкание двух или более поверхностей, смещенных продольно и/или по окружности (например, как показано на фиг. 1).

[0038] На фиг. 5, 6А и 6В показаны варианты осуществления и аспекты первого и третьего участков 130, 170 зацепления. Фиг. 5 представляет вариант осуществления или аспект третьего участка 170 зацепления, в котором третий участок 170 зацепления является отверстием во второй боковой стенке 166. В других неограничивающих вариантах осуществления или аспектах третий участок 170 зацепления является выемкой во внутренней поверхности второй боковой стенки 166. Фиг. 6А и 6В представляют варианты осуществления первого участка 130 зацепления. В неограничивающих вариантах осуществления или аспектах первый участок 130 зацепления является упруго отклоняемым фиксатором. В неограничивающих вариантах осуществления или аспектах первый участок 130 зацепления является упруго отклоняемым гибким фиксатором. В неограничивающих вариантах осуществления или аспектах первый участок 130 зацепления является упруго отклоняемым гибким фиксатором, имеющим продолжающийся радиально наружу выступ 140.

[0039] Как дополнительно показано на фиг. 6В, в неограничивающих вариантах осуществления или аспектах первый участок 130 зацепления является упруго отклоняемым гибким фиксатором, имеющим продолжающийся радиально наружу выступ 14 0, при этом выступ 140 включает в себя первое ребро 142 и второе ребро 144. В неограничивающих вариантах осуществления или аспектах первое ребро 142 и второе ребро 144 продолжаются параллельно или, по существу, параллельно друг другу вдоль первой продольной оси, определяемой первой боковой стенкой 116. В неограничивающих вариантах осуществления или аспектах выступ 140 включает в себя вставную контактную поверхность 146, сформированную, по меньшей мере, участком первого ребра 142 и второго ребра 144. В неограничивающих вариантах осуществления или аспектах контактная поверхность 146 продолжается радиально вдоль первой продольной оси таким образом, что вставная контактная поверхность 146 располагается под углом радиально внутрь (не показано) или наружу (показано) относительно продольной оси, определяемой первой боковой стенкой 116.

[0040] В неограничивающих вариантах осуществления или аспектах, когда первый корпусной участок 110 и второй корпусной участок 160 соединяют, вставная контактная поверхность 146 взаимодействует с внутренней поверхностью второй боковой стенки 166, с дополнительным сгибанием выступа 140 внутрь, пока третий участок 170 зацепления, являющийся отверстием во второй боковой стенке 166 в варианте осуществления на фиг. 5, не проходит за вставную контактную поверхность 146, и тогда упруго поджимаемый выступ 140 возвращается в его отогнутое положение, и выступ 140 вмещается внутрь третьего участка 170 зацепления. Хотя и не показано, специалистам в данной области техники будет понятно, что обратное решение, когда вставная контактная поверхность 146 взаимодействует с внешней поверхностью второй боковой стенки 166, с отгибанием выступа радиально наружу, находится в пределах объема настоящего изобретения.

[0041] Как также показано на фиг. 6В, в неограничивающих вариантах осуществления или аспектах выступ 140 включает в себя отводимую контактную поверхность 148. В неограничивающих вариантах осуществления или аспектах отводимая контактная поверхность 148 перпендикулярна к первой продольной оси, определяемой первой боковой стенкой 116. В неограничивающих вариантах осуществления или аспектах отводимая контактная поверхность 148 взаимодействует с перпендикулярно расположенной (относительно второй продольной оси второго корпусного участка 160) поверхностью третьего участка 170 зацепления таким образом, что первый корпусной участок 110 и второй корпусной участок 160 соединяются, отводимая контактная поверхность 148 упирается в третий участок зацепления 170, и первый корпусной участок 110 и второй корпусной участок 160 невозможно оттянуть аксиально друг от друга.

[0042] Изобретение позволяет увеличить усилие кручения для разборки на части, усилие растягивание для разборки на части и усилие изгиба для разборки на части, действующие между первым и вторым корпусными участками. Расположение первого 130 и третьего 170 участков зацепления и второго 132 и четвертого 172 участков зацепления обеспечивает приемлемое сопротивление разборке на части в пределах технических требований для усилия каждого типа.

[0043] Хотя изобретение подробно описано с целью пояснения на примере вариантов осуществления, которые в настоящее время считаются наиболее практически полезными и предпочтительными, следует понимать, что такое подробное описание служит исключительно для данной цели, и что изобретение не ограничено раскрытыми вариантами осуществления, но напротив, предназначено для охвата модификаций и эквивалентных схем, которые находятся в пределах существа и объема прилагаемой формулы изобретения. Например, следует понимать, что настоящее изобретение предусматривает, что, по мере возможности, один или более признаков любого варианта осуществления можно объединять с одним или более признаками любого другого варианта осуществления.

Группа изобретений относится к медицинской технике, а именно к корпусному узлу для устройства введения лекарств и инъекционному устройству. Корпусной узел для устройства введения лекарств содержит первую корпусную часть и вторую корпусную часть. Первая корпусная часть содержит первый проксимальный конец, содержащий первый участок зацепления и второй участок зацепления, первый дистальный конец, и первую боковую стенку между ними, определяющую первую продольную ось и ограничивающую первое внутреннее пространство. Первая боковая стенка содержит одно или более сквозных окон. Вторая корпусная часть содержит второй проксимальный конец, второй дистальный конец, содержащий открытый третий участок зацепления и четвертый участок зацепления, и вторую боковую стенку между ними, определяющую вторую продольную ось и ограничивающую второе внутреннее пространство. Первый участок зацепления содержит первое ребро и второе ребро, отстоящее от первого ребра. Второе ребро продолжается параллельно первому ребру вдоль первой продольной оси. Первое ребро и второе ребро содержат вставную контактную поверхность, которая продолжается радиально наружу от проксимального конца к дистальному концу ребра вдоль первой продольной оси, и отводимую контактную поверхность, продольно отстоящую от вставной контактной поверхности и расположенную под углом относительно нее. Отводимая контактная поверхность формирует замок совместно с открытым третьим участком зацепления и, тем самым, соединяет первую корпусную часть и вторую корпусную часть таким образом, что первая продольная ось и вторая продольная ось совпадают. Когда первая корпусная часть и вторая корпусная часть соединены, второй участок зацепления упирается в четвертый участок зацепления таким образом, что первая корпусная часть не может поворачиваться относительно второй корпусной части. Инъекционное устройство содержит вышеуказанный корпусной узел, шприц и движущий механизм. Шприц содержит резервуар и иглу, сообщающуюся по текучей среде с резервуаром. Шприц вмещается внутри первого внутреннего пространства и/или второго внутреннего пространства. Движущий механизм вмещается внутри второго внутреннего пространства и выполнен с возможностью, при приведении в действие, вытеснения лекарственного препарата из резервуара через иглу. Использование группы изобретений позволяет обеспечить высокую сопротивляемость разборке устройства на части. 2 н. и 18 з.п. ф-лы, 6 ил.

1. Корпусной узел для устройства введения лекарств, содержащий:

первую корпусную часть, содержащую:

первый проксимальный конец, содержащий первый участок зацепления и второй участок зацепления,

первый дистальный конец, и

первую боковую стенку между ними, определяющую первую продольную ось и ограничивающую первое внутреннее пространство, при этом первая боковая стенка содержит одно или более сквозных окон; и

вторую корпусную часть, содержащую:

второй проксимальный конец,

второй дистальный конец, содержащий открытый третий участок зацепления и четвертый участок зацепления, и

вторую боковую стенку между ними, определяющую вторую продольную ось и ограничивающую второе внутреннее пространство,

причем первый участок зацепления содержит:

первое ребро и второе ребро, отстоящее от первого ребра, при этом второе ребро продолжается параллельно первому ребру вдоль первой продольной оси,

причем первое ребро и второе ребро содержат:

вставную контактную поверхность, которая продолжается радиально наружу от проксимального конца к дистальному концу ребра вдоль первой продольной оси; и

отводимую контактную поверхность, продольно отстоящую от вставной контактной поверхности и расположенную под углом относительно нее,

причем отводимая контактная поверхность формирует замок совместно с открытым третьим участком зацепления и, тем самым, соединяет первую корпусную часть и вторую корпусную часть таким образом, что первая продольная ось и вторая продольная ось совпадают, и

причем, когда первая корпусная часть и вторая корпусная часть соединены, второй участок зацепления упирается в четвертый участок зацепления таким образом, что первая корпусная часть не может поворачиваться относительно второй корпусной части.

2. Корпусной узел по п. 1, в котором первый дистальный конец содержит отверстие.

3. Корпусной узел по п. 1 или 2, в котором первый дистальный конец содержит передвижную защитную гильзу иглы, содержащую боковую стенку, имеющую проксимальный и дистальный концы, при этом защитная гильза иглы содержит отверстие на ее дистальном конце и является сдвигаемой относительно первой корпусной части.

4. Корпусной узел по любому из пп. 1-3, в котором первый участок зацепления и третий участок зацепления формируют замок с фиксатором.

5. Корпусной узел по любому из пп. 1-4, в котором первый участок зацепления и третий участок зацепления формируют неразъемный замок.

6. Корпусной узел по любому из пп. 1-5, в котором первый участок зацепления содержит упруго отклоняемый гибкий фиксатор, содержащий продолжающийся радиально наружу выступ.

7. Корпусной узел по п. 6, в котором продолжающийся радиально наружу выступ содержит первое ребро и второе ребро, отстоящее от первого ребра, при этом второе ребро продолжается параллельно первому ребру вдоль первой продольной оси.

8. Корпусной узел по п. 7, в котором первое и второе ребра содержат:

вставную контактную поверхность, которая продолжается радиально наружу от проксимального конца к дистальному концу ребра вдоль первой продольной оси; и

отводимую контактную поверхность, продольно отстоящую от вставной контактной поверхности и расположенную под углом относительно нее.

9. Корпусной узел по любому из пп. 6-8, в котором упруго отклоняемый гибкий фиксатор отклоняется радиально внутрь из начального отклоненного положения, когда вставная контактная поверхность входит в зацепление с третьим участком зацепления.

10. Корпусной узел по п. 9, в котором, когда первая корпусная часть и вторая корпусная часть соединяются, упруго отклоняемый фиксатор возвращается в начальное отклоненное положение.

11. Корпусной узел по любому из пп. 6-10, в котором, когда первая корпусная часть и вторая корпусная часть соединены, отводимая контактная поверхность и третий участок зацепления предотвращают разделение первой корпусной части и второй корпусной части.

12. Корпусной узел по любому из пп. 6-11, в котором продолжающийся радиально наружу выступ вмещается внутри третьего участка зацепления.

13. Корпусной узел по любому из пп. 1-12, в котором третий участок зацепления является выемкой во второй боковой стенке.

14. Корпусной узел по любому из пп. 1-13, в котором третий участок зацепления является отверстием во второй боковой стенке.

15. Корпусной узел по любому из пп. 1-14, в котором второй участок зацепления и четвертый участок зацепления содержат контактные поверхности, расположенные по окружности, соответственно, в первой боковой стенке и второй боковой стенке.

16. Корпусной узел по любому из пп. 1-15, в котором второй участок зацепления содержит одну или более стенок окна.

17. Корпусной узел по любому из пп. 1-16, в котором второй участок зацепления и четвертый участок зацепления содержат одну или более ступенек, соответственно, в первой боковой стенке и второй боковой стенке.

18. Корпусной узел по любому из пп. 1-17, в котором четвертый участок зацепления содержит П-образную выемку, выполненную с возможностью вмещения в нее первого проксимального конца.

19. Корпусной узел по п. 18, в котором П-образная выемка вмещает в себя, по меньшей мере, участок окна.

20. Инъекционное устройство, содержащее:

корпусной узел по любому из пп. 1-19;

шприц, содержащий резервуар и иглу, сообщающуюся по текучей среде с резервуаром, при этом шприц вмещается внутри первого внутреннего пространства и/или второго внутреннего пространства; и

движущий механизм, вмещающийся внутри второго внутреннего пространства и выполненный с возможностью, при приведении в действие, вытеснения лекарственного препарата из резервуара через иглу.
