ОДНОРАЗОВОЕ ИНГАЛЯЦИОННОЕ УСТРОЙСТВО, ВЫДЕЛЯЮЩЕЕ ДЫМ, КОТОРЫЙ НЕ ВДЫХАЕТСЯ НАПРЯМУЮ Российский патент 2025 года по МПК A61M15/06 A24F42/20

Область техники

«Одноразовое ингаляционное устройство, которое выделяет дым, который не вдыхается напрямую» - это изобретение, которое относится к области устройств, которые помогают людям бросить или сократить курение, а также к области ингаляторов в форме сигареты для медицинского использования и согласно Международной Патентной Классификации (IPC) включает следующие индексы: А61М 15/06, A24F 47/00 и A24F 47/002.

Уровень техники

Медицинские эксперты советуют использовать ингаляции в немедицинских целях в повседневной жизни как профилактический способ сохранения здоровья человека. Ингаляция также может помочь расслабиться и улучшить психическое состояние людей. Кроме того, в медицине ингаляции используются в лечебных целях как метод лечения некоторых заболеваний.

С другой стороны, есть большое количество курильщиков сигарет, которые пытаются бросить курить, но лишь небольшому проценту это удается. Одна из причин, по которой курильщики не могут бросить курить, - это привычка «делать что-то руками», и это подтверждено многими научными исследованиями и опросами.

Если мы найдем техническое решение, которое будет эксплуатировать привычку курильщиков сигарет с точки зрения их психологической потребности «делать что-то своими руками», что также является зависимостью; и, с другой стороны, использовать эту привычку для полезной цели - это вдыхание, и в то же время помогаем курильщикам сократить или бросить курить, в этом случае мы добьемся большого прогресса сточки зрения общественного здоровья.

Существует несколько видов ингаляционных аппаратов с разными техническими решениями и разными характеристиками.

Всегда есть возможности для улучшения существующих типов ингаляционных устройств, то есть поиска новых технических решений, чтобы иметь лучшие характеристики и производительность, чем существующие.

До сих пор не существует изобретения или технического решения для ингаляционного устройства как для медицинского, так и немедицинского использования, обладающего следующими характеристиками: простой и легкий в использовании, мобильный, небольшой по размеру, эффективный в использовании, способный изготавливаться в различных размерах как требуемый, одноразовый, низкие производственные затраты, гибкий, который не требует электричества, не нагревает вдыхаемое вещество, не пополняет вдыхаемое вещество путем замены картриджей, не заправляет ингаляционную жидкость путем капания и выпуска дыма, который не вдыхается напрямую.

Все эти параметры представляют собой техническую проблему, которая была поставлена и решена этим изобретением, при этом окончательное решение которой требует патентной защиты.

Изобретение «Одноразовое ингаляционное устройство, выделяющее дым, который не вдыхается напрямую» представляет собой новый тип ингаляционного устройства с новыми функциями и содержит все элементы для решения ранее представленной технической проблемы.

С точки зрения техники, существует множество типов ингаляционных устройств, используемых для профилактической защиты здоровья людей, а также ингаляторов, используемых в медицине. Для разных типов ингаляционных аппаратов характерны разные характеристики, разные технические решения и разные способы применения.

До сих пор не было изобретений или технических решений, которые оказались бы успешными в сочетании рекомендаций медицинских экспертов по ежедневным ингаляциям в качестве профилактического средства для сохранения здоровья человека и в то же время способствовавшего сокращению или прекращению курения и которое, кроме того, может быть использовано в медицинских целях по мере необходимости. Более того, до сих пор не существует изобретения или технического решения, которое дало бы курильщику ощущение подлинного курения и наслаждение от ритуала курения, и в то же время не повредило бы его здоровью.

В данном случае мы рассматриваем существующие технические решения ингаляционных устройств, которые не используют электричество для процесса ингаляции, не используют нагревание ингаляционного вещества, ингаляционные устройства, которые имеют небольшие размеры и легко держатся в руке. Признано, что некоторые из существующих технических решений предлагают ограниченные возможности и мало преимуществ.

В качестве аналогов этого изобретения мы указываем следующие документы:

1. US 2004/261807 А1 (DUBE MICHAEL FRANCIS [США] и др.) 30 декабря 2004 г. (2004-12-30);

2. US 2009/277465 А1 (KARLES GEORGIOS [US] ЕТ AL), 12 ноября 2009 г. (2009-11-12);

3. WO 2013/020280 А1 (FEELLIFE BIOSCIENCE INTERNAT СО LTD [CN]; CHANG XINGHUI [CN] ETAL.) 14 февраля 2013 г. (2013-02-14).

Эти три документа содержат следующий уровень техники:

Ингаляционное устройство, которое представляет собой корпус ингалятора цилиндрической формы, образованный оболочкой из тонкого нежесткого материала, то есть корпус в форме цилиндра может быть деформирован под действием внешнего давления, когда один конец цилиндрического корпуса заполнен одним типом материала, который поглощает жидкость, и который являются нежесткими и имеет свойство пропускать воздух через себя, в которые помещается хрупкая канистра; причем канистра заполнена летучим ингаляционным веществом, которое не нужно нагревать для испарения, или, если он изготовлен иным способом, без хрупкого контейнера, материал, который абсорбирует жидкость, увлажняется или пропитывается каплями летучего ингаляционного вещества, которое не нужно нагревать до испарения, причем конец оболочки устройства, где расположен материал, то есть материал, который поглощает жидкость и позволяет воздуху проходить через них, перфорирован, так что в процессе ингаляции внешний атмосферный воздух входит через перфорированные отверстия внутри той части, где расположен материал, то есть материал, который поглощает жидкость, а другой конец цилиндрического корпуса заполнен горючим органическим веществом, которое при сгорании сгорает вместе с оболочкой ингаляционного устройства в той части, где хранится горючее органическое вещество.

Все эти признаки принимаются во внимание при поиске технического решения этого изобретения, требующего патентной защиты.

Сущность изобретения

Сущность этого изобретения и новизна по отношению к предшествующему уровню техники заключается в том, что новое ингаляционное устройство выделяющее дым, который образуется при сгорании органических веществ, содержащихся в ингаляционном устройстве, и дым не вдыхается напрямую. Дым не является неотъемлемой частью процесса ингаляции, то есть в ингаляционном устройстве присутствует другое вещество для ингаляции.

Существенным для данного изобретения и технической новизны этого продукта является то, что он состоит из трех компонентов: «Ингаляционная секция», «разделительная секция» и «секция сжигания органических веществ», которые вместе образуют единое целое, но все три части функционируют независимо друг от друга.

Технический результат заключается в том, что «разделительная секция» настоящего изобретения, расположенная между «ингаляционной секцией» и «секцией сжигания органического вещества», не позволяет воздуху или дыму перемещаться из «ингаляционной секции» в «секцию сжигания органических веществ» и наоборот.

Наиболее важным для работы этого изобретения является то, что «ингаляционная секция», которая представляет собой цилиндр, физически заблокирована «разделительной секцией» на одном конце, то есть с одной стороны, и нет никакого проникновения дыма из отверстия «секции сжигания органических веществ» в «ингаляционную секцию», то есть настоящее изобретение не имеет основного потока дыма в условиях, когда органическое вещество сжигается в «секции сжигания органических веществ». Предшествующий уровень техники до настоящего времени не содержит описания ингаляционного устройства, которое имеет «ингаляционную секцию», которая физически заблокирована с одной стороны, чтобы не вызывать основной поток дыма в «ингаляционной секции» в условиях, когда органическое вещество сжигается в «секции сжигания органических веществ»".

В то же время, для осуществления изобретения, также важно, чтобы «секция сжигания органического вещества», которая представляет собой цилиндр, физически блокировалась «разделительной секцией» на одном конце, то есть одной стороне, и с этой стороны отсутствовало проникновение дыма из «секции сжигания органического вещества» в «ингаляционную секцию », то есть «секция сжигания органического вещества» не производит основной поток дыма в условиях, когда органическое вещество горит, то есть в данном изобретении отсутствует прохождение дыма из «секции сжигания органического вещества» в «ингаляционную секцию».

До сих пор из уровня техники не известно ингаляционное устройство, которое имело бы «секцию сжигания органических веществ», которая физически заблокирована с одной стороны, чтобы не создавать основной поток дыма в ингаляционном устройстве в условиях, когда органическое вещество сгорает. «Разделительная секция» из этого изобретения является ключевым элементом, который не пропускает основной поток дыма в ингаляционное устройство в условиях, когда органическое вещество сгорает.

Другой важный аспект данного изобретения заключается в том, что в процессе вдоха внешний атмосферный воздух входит сбоку, через оболочку ингаляционного устройства, внутрь корпуса ингаляционного устройства, то есть он входит непосредственно в «ингаляционную секцию» через перфорированные отверстия в «ингаляционной секции».

Другой важный аспект данного изобретения заключается в том, что то, что оно используется для одноразового использования без необходимости пополнения ингаляционного вещества или замены картриджей ингаляционным веществом, или даже пополнения ингаляционной жидкости путем капания.

Другой важный аспект данного изобретения состоит в том, что это ингаляционное устройство изготовлено из материалов, которые позволяют оболочке и внутренней части «ингаляционной секции» не быть жесткими, то есть быть гибкими, и, таким образом, когда мы нажимаем на «ингаляционную секцию» устройства оболочка «ингаляционной секции» деформируется, а затем, при снятии давления, место, где было приложено давление, и часть, в которой она была деформирована, возвращается в исходное или приблизительно исходное положение.

Нажимая на корпус «ингаляционной секции» ингаляционного устройства, мы также нажимаем на баллон, который помещается внутри материала, заполняющего «ингаляционную секцию». Баллон заполнен летучим веществом для ингаляции, которое не нужно нагревать для испарения. При нажатии на баллон он ломается или разрывается и высвобождает летучее вещество для вдыхания, и вещество для вдыхания человеком, выполняющим ингаляцию.

Помимо высвобождения летучего вещества из баллона, существует другой способ выполнения этого процесса в том же изобретении, без использования баллона, но в процессе производства этого ингаляционного устройства материал, содержащийся в «ингаляционную секцию», может быть пропитан летучим веществом для ингаляции, то есть смоченное каплями летучее вещество для ингаляции и, таким образом, будет готово к ингаляции. Летучие вещества при ингаляции испаряются, не нагреваясь.

Независимо от того, какой из этих двух методов применяется, после ингаляции, то есть когда все летучие ингаляционные вещества израсходованы, ингаляционное устройство не нуждается в повторном наполнении новым ингаляционным веществом лицом, выполняющим ингаляцию, равно как и картридж или необходимо заменить баллон. Поскольку это ингаляционное устройство является одноразовым, после того, как вдыхается все ингаляционное вещество, ингаляционное устройство в дальнейшем не используется.

При сжигании органического вещества в «секции сжигания органических веществ», расположенной напротив «ингаляционной секции», «секция сжигания органических веществ» сгорает вместе с оболочкой «секции сжигания органических веществ» и выпускает дым, который не вдыхается пользователем непосредственно из ингаляционного устройства из-за «разделительной секции», которая предотвращает поток дыма или воздуха между «ингаляционной секцией» и «секцией сжигания органических веществ». Причина, по которой это ингаляционное устройство разработано для выпуска дыма, заключается в визуальных и психологических преимуществах, которые заключаются в уменьшении стресса и уменьшении психологического стресса человека, использующего ингаляционное устройство.

Название изобретение получил «Одноразовое ингаляционное устройство, выпускающее дым, который не вдыхается напрямую», потому что, хотя устройство имеет секцию сжигания органических веществ и в этой секции происходит сжигание органических веществ, это ингаляционное устройство не вызывает основной поток дыма, то есть пользователь ингаляционного устройства вообще не вдыхает дым из ингаляционного устройства из-за новых особенностей, для которых испрашивается патентная защита.

Краткое описание чертежей

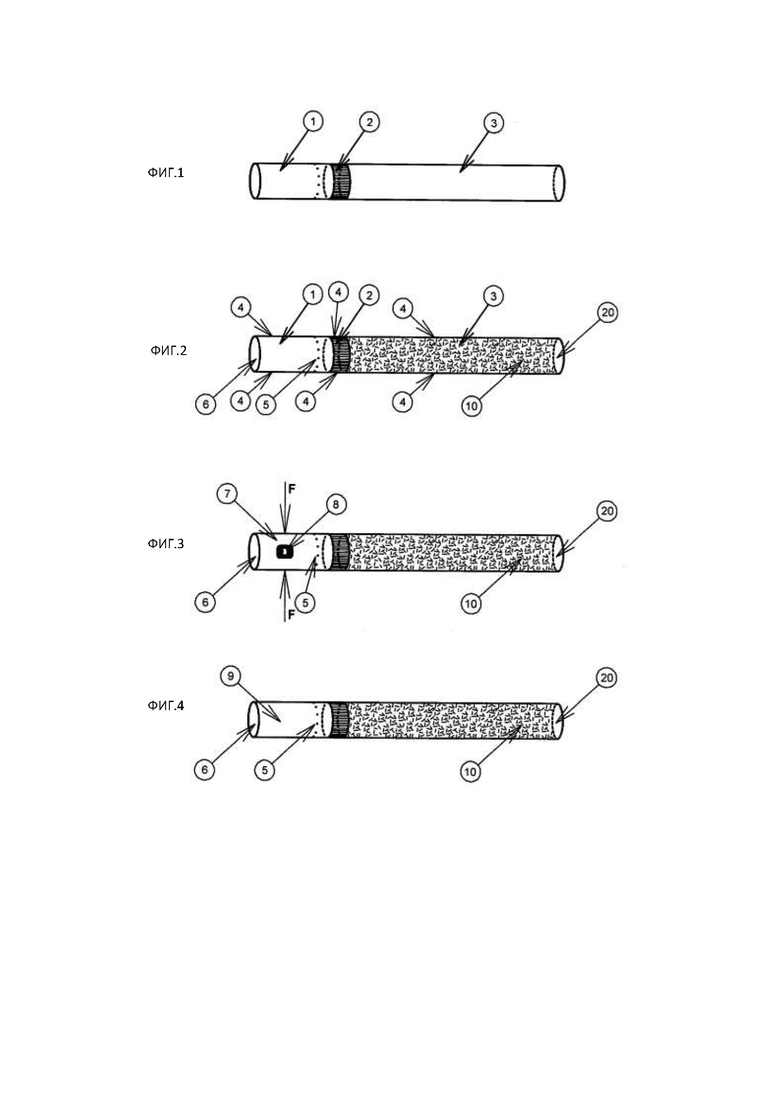

Фиг. 1 иллюстрирует четыре характерных продольных сечения изобретения «Одноразовое ингаляционное устройство, выпускающее дым, который не вдыхается напрямую» вместе с компонентами ингаляционного устройства.

Первый характерный участок (фиг.1) показывает три части ингаляционного устройства: «ингаляционную секцию» (1), «секцию сжигания органических веществ» (3) и «разделительную секцию» (2), расположенную между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3), и все эти три части вместе определяют ингаляционное устройство.

Второй характерный участок (фиг.2) представляет оболочку (4), которая образует корпус ингаляционного устройства, перфорированные отверстия в секции ингаляции (5); отверстие (6), через которые воздух выходит из «ингаляционной секции» (1), где воздух смешивается с вдыхаемым веществом внутри «ингаляционной секции» (1), а также фигура показывает расположенные органические горючие вещества (10) внутри «секции сжигания органических веществ» (3). Здесь также показана конечная часть (20) «секции сжигания органических веществ» (3), которая воспламеняется зажигалкой, спичками или другим источником огня.

Четвертый характерный участок (фиг.4) показывает второй способ изготовления в «ингаляционной секции» (1) когда баллон не помещается в центре, и материал (9) или материалы, которые заполняют внутреннюю часть «ингаляционной секции» (1) в центре пространства не образуют небольшую щель для размещения канистры. Во втором способе изготовления в процессе изготовления ингаляционного устройства материал (материалы) (9), который заполняет внутреннюю часть «ингаляционной секции» (1), смачивают каплями ингаляционного вещества. Увлажнение происходит только в процессе изготовления и дополнительных затрат для увлажнения не требуется при использовании предлагаемого ингаляционного устройства.

Фиг. 2 иллюстрирует два характерных продольных сечения изобретения «Одноразовое ингаляционное устройство, выпускающее дым, который не вдыхается напрямую».

Первый характерный участок (фиг.5) показывает приток (11) наружного атмосферного воздуха внутри «ингаляционной секции» (1), где воздух смешивается с летучим ингаляционным веществом, которое выделяется из сломанного или разорванного баллона (8), а также показывает отток (12) воздуха вместе с летучим вдыхаемым веществом снаружи «ингаляционной секции» (1).

Второй характерный участок (фиг.6) показывает приток (11) внешнего атмосферного воздуха внутри «ингаляционной секции» (1), затем воздух смешивается с летучим веществом для ингаляции, которым увлажняется материал (9), заполняющий внутреннюю часть «ингаляционной секции». Он также показывает отток (12) воздуха вместе с летучим ингаляционным веществом за пределами «ингаляционной секции».

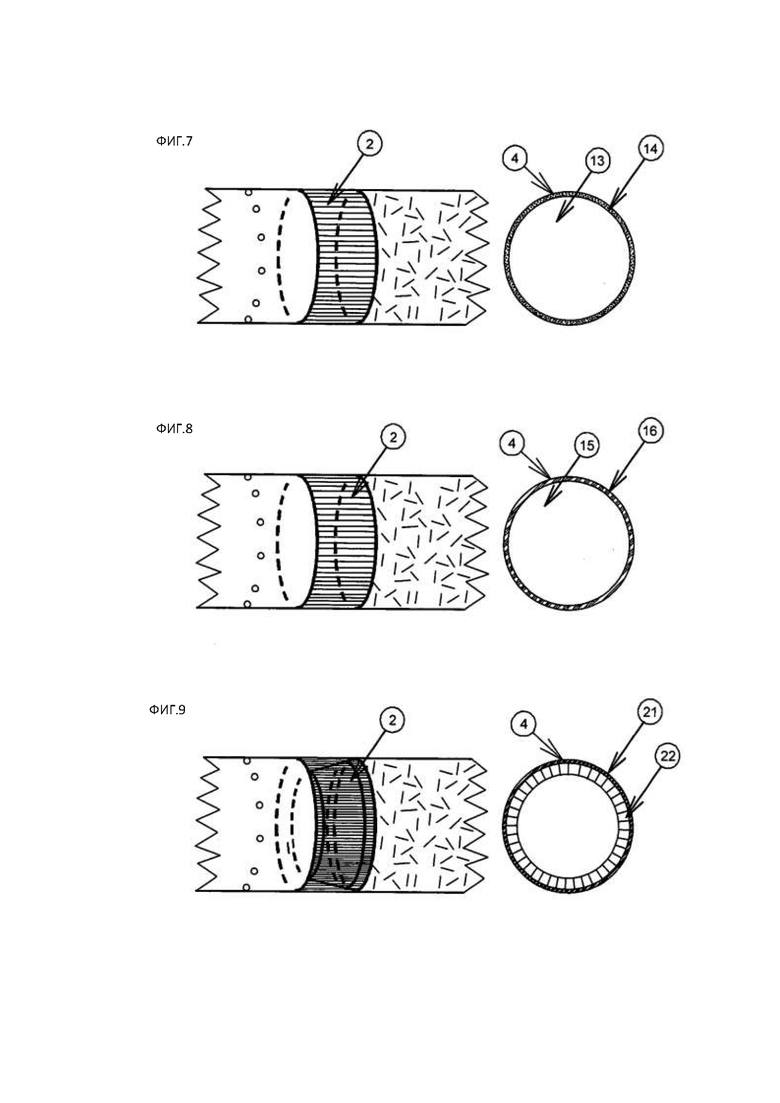

Фиг. 3 иллюстрирует характерные продольные сечения и характерные сечения «разделительную секцию» (2) согласно первому способу изготовления - с уплотнением.

Первый характерный продольный и характерный вид в разрезе (фиг.7) показывает первый способ изготовления «разделительной секции» (2) - с уплотнением (13), прилегающим (14) к оболочке (4).

Второе характерное продольное и характерное поперечное сечение (фиг.8) показывает первый способ изготовления «разделительной секции» (2) - с уплотнением (15), прикрепленным (16) к оболочке с помощью другого материала.

Третье характерное продольное и характерное поперечное сечение (фиг.9) показывает первый способ изготовления «разделительной секции» (2) - с уплотнением (15), изготовленным из нескольких различных типов материалов (21), (22). На этой фигуре показан только один из нескольких способов изготовления уплотнения из различных материалов.

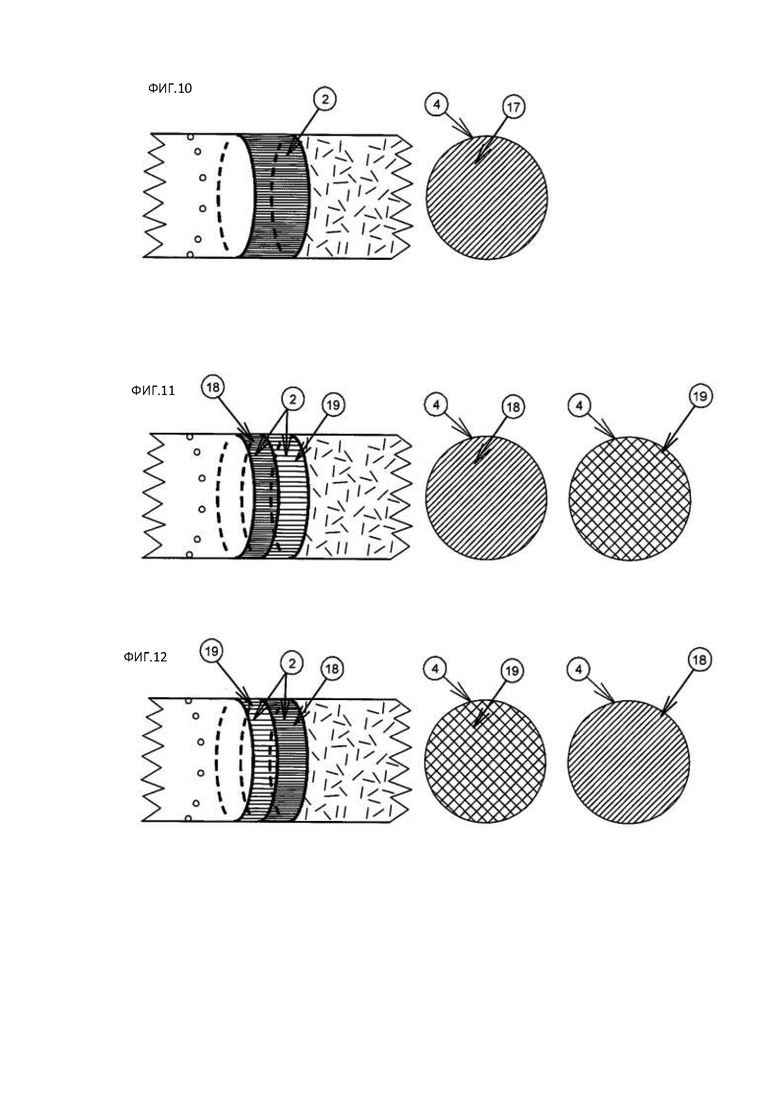

Фиг.4 иллюстрирует три характерных продольных сечения и характерные сечения «разделительной секции» (2) согласно второму и третьему способу изготовления: с уплотнением, герметизацией и комбинированным способом.

Первый характерный продольный и характерный поперечный разрез (фиг.10) показывает второй способ изготовления «разделительной секции» (2) - уплотнение с уплотнением (17), которое прикрепляется к оболочке (4) после ее затвердевания.

Второй характерный продольный и характерный поперечный разрез (фиг.11) показывает третий способ изготовления «разделительной секции» (2) - комбинация (18) (19), часть уплотнения выполнена из твердого материала, а часть - из пломбировочного материала.

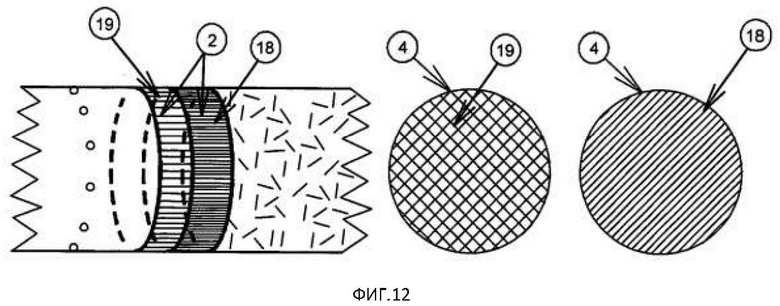

Третий характерный продольный и характерный разрез (фиг.12) показывает третий способ изготовления «разделительной секции» (2) - комбинация (18) (19), как и предыдущем варианте, часть уплотнения сделана из твердого материала, а часть уплотнения только расположена наоборот.

Перечень позиций на чертежах:

(1) «Ингаляционная секция».

(2) «Разделительная секция».

(3) «Секция сжигания органических веществ».

(4) Оболочка ингаляционного аппарата.

(5) Перфорированные отверстия на оболочке «ингаляционной секции», через которые внешний атмосферный воздух попадает внутрь «ингаляционной секции».

(6) Отверстие, через которое воздух внутри «ингаляционной секции», смешанный с летучим веществом для ингаляции, выходит из ингаляционного устройства и попадает в рот пользователя.

(7) Материал или материалы, которые заполняют внутреннюю часть «ингаляционной секции» и которые обладают свойством абсорбции жидкостей.

(8) Баллон с летучим веществом для ингаляции.

(9) Второй способ изготовления «ингаляционной секции» в котором не помещают баллон в центр, а только материал или материалы, обладающие характеристиками поглощения жидкостей и позволяющими воздуху проходить через них.

(10) Органический горючий материал, который заполняет внутреннюю часть «секция сжигания органических веществ».

(11) Приток наружного атмосферного воздуха внутрь «ингаляционной секции» в момент вдоха пользователем.

(12) Выход воздуха за пределы «секции ингаляции», где воздух смешан с летучим веществом для ингаляции, изнутри «секции ингаляции» во время вдоха.

(13) Уплотнение из твердого материала, расположенное в "разделительной секции", которое не позволять воздуху или дыму проходить из «ингаляционной секции» в «секцию сжигания органических веществ» и наоборот.

(14) Клей, которым уплотнение (13) приклеивается к оболочке секции колки и не пропускает воздух или дым из от «ингаляционной секции» до «секции сжигания органических веществ» и наоборот.

(15) Уплотнение из твердого материала, расположенное в «разделительную секцию», которая не позволяет воздуху или дыму проходить из «ингаляционной секции» в «секцию сжигания органических веществ» и наоборот.

(16) Материал, позволяющий закрепить уплотнение (15) на оболочке «разделительной секции» и не позволяющий воздуху или дыму перемещаться из «ингаляционной секции» в «секцию сжигания органических веществ» и наоборот.

(17) Уплотнение, расположенное в «разделительной секции», выполнено из герметизирующей жидкости или жидкого материала, затвердевающего после герметизации.

(18) Часть уплотнения, расположенная в «разделительной секции», сделанная из твердого материала и объединенная с другой частью уплотнения (18), изготовленной из герметизирующей жидкости или жидкого материала, который затвердевает после герметизации.

(19) Окончание «секции сжигания органических веществ», которое зажигается зажигалкой, спичками или другим источником огня.

(20) Пример комбинации материалов, из которых изготовлено уплотнение «разделительной секции».

(21) Пример комбинации материалов, из которых изготовлено уплотнение «разделительной секции».

Предпочтительный способ осуществления изобретений (подробное описание осуществления изобретения)

«Одноразовое ингаляционное устройство, выпускающее дым, который не вдыхается напрямую» (далее именуемый как «ингалятор») представляет собой единое целое, состоящее из трех компонентов: «ингаляционная секция» (1), «секция сжигания органических веществ» (3) и «разделительная секция» (2), которая расположена между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

Вышеупомянутые три компонента, объединенные вместе, образуют одно целое, которое представляет собой новое изобретение: «Одноразовое ингаляционное устройство, выпускающее дым, который не вдыхается напрямую».

Особенность этого ингалятора в том, что он имеет форму цилиндра.

Другая особенность в том, что «разделительной секция» (2) расположена между двумя другими частями, и разделяет и позволяет им, то есть «ингаляционной секции» (1) и «секции сжигания органических веществ» (3), работать независимо друг от друга, и фактически эти две части занимают оба конца цилиндра.

Ингалятор может быть изготовлен в разных размерах, но в любом случае размеры должны быть такими, чтобы один конец ингалятора можно было держать во рту в момент ингаляции, и в то же время ингалятор можно было легко удерживать в одной руке.

ИНГАЛЯЦИОННАЯ СЕКЦИЯ (1)

«Ингаляционная секция» (1) имеет форму цилиндра. Цилиндр «ингаляционной секции» (1) на одном конце окаймлен, то есть касается «секции разделения» (2), а другой конец цилиндра представляет собой отверстие, используемое для втягивания воздуха (6) посредством которого пользователь держит эту часть цилиндра во рту, чтобы осуществить вдох.

Цилиндр «ингаляционной секции» (1) имеет оболочку (4) из тонкого материала, который не является жестким, то есть при приложении внешнего давления «F» или при нажатии на оболочку он не ломается и не разрывается, а только деформируется. Оболочка изготавливается из одного или нескольких материалов, которые могут быть склеенными на одной части оболочки или два материала могут быть расположены непосредственно рядом друг с другом.

Материал, из которого изготовлена «ингаляционная секция» (1), должен обладать характеристиками, предотвращающими утечку вдыхаемого летучего вещества, которое находится в середине «ингаляционной секции» (1), через ингаляционную оболочку или от испарения через ингаляционную оболочку.

Материал или материалы, из которых изготовлена эта оболочка не защищены посредством этого применения, то есть он может быть изготовлен из уже известных материалов с подходящими характеристиками, которые описаны ранее, и материалов, которые являются частью «ингаляционной секции» (1) ингалятора.

Оболочка «ингаляционной секции» (1) перфорирована (5) на одной части, и перфорированные отверстия служат для впуска внешнего атмосферного воздуха (11) в «ингаляционную секцию» (1). Количество перфорированных отверстий, их размер, расстояние и способ их расположения на «ингаляционной секции ингаляции» (1) могут различаться.

Особенностью оболочки «ингаляционной секции» (1) является то, что материал, из которого она сделана, не заканчивается в точке, где он граничит с «секцией разделения» (2), а, скорее, материалом «ингаляционной секции» (1) оболочка продолжается и образует оболочку «разделительной секции» (2) или полностью цилиндр «разделительной секции» (2). Также материал оболочки «ингаляционной секции» (1) занимает небольшую часть или занимает целое и образует оболочку «секции сжигания органического вещества» (3).

Оболочка «ингаляционной секции» может быть выполнена снаружи. Размеры или длина «ингаляционной секции» могут варьироваться по отношению ко всему ингаляционному устройству.

Внутренняя часть «ингаляционной секции» (1), то есть внутренняя часть цилиндра, образованного оболочкой «ингаляционной секции» (1), заполнена материалом, имеющим характеристики абсорбции жидкости (9) и (7), а также не быть жестким.

Внутренняя часть цилиндра «ингаляционной секции» может быть заполнена одним или двумя различными типами материалов, которые обладают свойством абсорбировать жидкость и не являются жесткими. Если внутренняя часть «ингаляционной секции» сделана из двух разных материалов, обладающих характеристиками абсорбции текучей среды, они располагаются бок о бок в продольном или поперечном направлении относительно внутренней части цилиндра. Материал или материалы должны иметь характеристики, позволяющие воздушному потоку (11) и (12) проходить через них в процессе ингаляции.

Характерной чертой внутренней части «ингаляционной секции» (1) является то, что материал или материалы, которые заполняют внутреннюю часть «ингаляционной секции» (1) в средней части, образуют небольшую полость, в которой размещен баллон (8). Баллон содержит летучее вещество для ингаляции, которое испаряется без предварительного нагрева.

Баллон может содержать:

летучую ингаляционную жидкость;

экстракт масла;

летучий желатин;

аэрозоли;

ингаляционный гель;

лекарственный препарат для ингаляций;

комбинацию вышеуказанных веществ или

другое летучее вещество для ингаляции.

Вышеуказанные летучие ингаляционные вещества не защищены этой заявкой, то есть можно использовать для ингаляции известные из уровня техники летучие вещества, которые не нужно предварительно нагревать для испарения.

Доза и концентрация летучей ингаляционной жидкости, эфирного масла, желатина, аэрозолей, геля для ингаляций или другого летучего ингаляционного вещества определяются их производителем в соответствии с характеристиками и потребностями пользователя.

Баллон (8) может быть частично или полностью заполнен лекарственным средством для ингаляции, свойства, характеристики и дозировка которого указаны производителем лекарственного средства, о котором идет речь, и для которого производитель получил все соответствующие разрешения на продажу. Соответственно, раздел «Область техники, к которой относится это изобретение» в этой заявке четко определяет ингалятор как устройство медицинского назначения.

Баллон (8) изготовлен из материала, который не позволяет ингаляционному веществу вытекать или испаряться до тех пор, пока баллон (8) не будет прижат (то есть внешнее давление приложено к корпусу «ингаляционной секции" (1). Когда «ингаляционная секция» (1) нажимается снаружи из-за свойств и гибкости материала, используемого для оболочки (4) и внутренней части «ингаляционной секции» (9), (7), она деформируется: в то же время баллон (8) вдавливается в среднее внутреннее пространство, и из-за этого давления (8) баллон (8) раскалывается или ломается, и летучие вещества просачиваются из канистры, но внутри «ингаляционной секции"(1). Когда ингаляционное вещество вытекает из баллона, оно увлажняет материал (7), (9), то есть два материала, которые находятся внутри «ингаляционной секции» (1) и обладают способностью абсорбировать жидкость. Таким образом, летучее ингаляционное вещество готово к ингаляции.

Материал, из которого изготовлен баллон (8), его форма и размер не защищены этой заявкой, то есть можно использовать известные материалы с подходящими характеристиками. Материал, из которого изготовлен баллон, безвреден для здоровья человека.

Во втором варианте осуществления изобретения баллон не помещается в центр «ингаляционной секции» (1), и материал, заполняющий внутреннюю часть «секции ингаляции» (1), не образует небольшой зазор в центральном пространстве для установки баллона (8).

Во втором способе осуществления выполнения ингаляционного устройства, материал или материалы, которые заполняют внутреннюю часть «ингаляционной секции» (1), смачиваются каплями ингаляционного вещества (9). Увлажнение происходит только в процессе производства и дальнейшего увлажнения при использовании данного ингалятора не требуется. Таким образом, «ингаляционная секция» (1) готова к использованию пользователем.

При использовании первого варианта осуществления «Одноразового ингаляционного устройства, выпускающего дым, который не вдыхается напрямую», упаковка не позволяет ингаляционному веществу испаряться и готова к ингаляции пользователем сразу после вскрытия первичной упаковки данного ингаляционного устройства.

После того, как пользователь вдыхает все ингаляционное вещество, это ингаляционное устройство больше не используется, то есть оно предназначено только для одноразового использования.

Воздушный поток внутри «ингаляционной» (1) создается после того, как пользователь взял в рот мундштук с отверстием для вдыхания и после того, как он / она вдохнул или вдохнул (12). Внешний атмосферный воздух входит (11) во внутреннюю часть «ингаляционной секции» (1) через перфорированные отверстия (5), затем воздух внутри смешивается с ингаляционным веществом, то есть материал, который заполняет внутреннюю часть «ингаляционной секции» (1) увлажняется, так что смешанный воздух вместе с ингаляционным веществом выходит из (12) «ингаляционной секции» (1) и попадает в устье ингалятора.

«РАЗДЕЛИТЕЛЬНАЯ СЕКЦИЯ» (2)

«Разделительная секция» (2) служит для разделения «ингаляционной секции» (1) и «секции сжигания органических веществ» (3), так что две отдельные секции функционируют независимо друг от друга, то есть не пропускают воздух или дым для перехода из «ингаляционной секции» (1) в «секцию сжигания органических веществ» (3) и наоборот. «Разделительная секция» (2) расположена между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

«Разделительная секция» (2) имеет форму цилиндра и имеет оболочку, изготовленную из того же материала или материалов, которые образуют оболочку «ингаляционной секции» (1). Фактически оболочка, образующая цилиндр «ингаляционной секции» (1), также образует цилиндр «разделительной секции» (2) и изготовлен из того же материала или материалов, без разрыва оболочки между «ингаляционной секцией» (1) и «разделительной секцией» (2).

Размеры, то есть длина «разделительной секции», могут варьироваться по отношению ко всему ингаляционному устройству.

Есть три разных способа изготовления внутренней части «разделительной секции» (2) настоящего изобретения: с уплотнением, уплотнение с пломбой и комбинация.

Первый способ изготовления «разделительной секции» - с уплотнением:

Внутри полости, образованной оболочкой «разделительной секции» (1), находится уплотнение (13), (15) с шириной, то есть диаметром, равным или приблизительно равным диаметру круглой части внутренней части оболочки цилиндра.

Уплотнение (13), (15) выполнено из одного типа материала или из комбинации нескольких типов материалов (21) (22). Уплотнение (13), (15), (21), (22), которое вставляется внутри оболочки «разделительной секции» (1), изготовлено из материала или материалов, которые обладают характеристиками, препятствующими прохождению воздуха через них, и, таким образом, предотвращает прохождение воздуха через уплотнение.

Материал, то есть материалы, из которых изготовлено уплотнение (13), (15), (21), не является новым и не защищены этой заявкой.

Характерно, что уплотнение (13), (15) приклеено (14) или прикреплено другим материалом (16) к оболочке «разделительной секции» (2), и, таким образом, оно не пропускает поток воздуха или дыма между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

Характерно, что уплотнение, изготовленное из нескольких различных типов материалов (21), (22), приклеено (14) или прикреплено другим материалом к оболочке «разделительной секции» (2) и, таким образом, не пропускает воздух или поток дыма между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

Часть материала (материалов), из которых изготовлено уплотнение, могут проникать в «ингаляционную секцию» (1) и/или «секцию сжигания органических веществ» (3).

Второй способ изготовления «разделительной секции» - уплотнение с пломбой:

Полость, образованная оболочкой цилиндра «разделительной секции» (2), герметизируется (17) материалом в жидком или полужидком состоянии во время герметизации. Через некоторое время уплотнительный материал (17) затвердевает.

Материал, который запечатан (17) внутри оболочки «разделительной секции» (2), отличается тем, что не позволяет воздуху проходить через материал после того, как он затвердеет.

Материал, из которого изготовлено уплотнение, не является новым и не защищен этой заявкой.

Характерно, что материал, который герметизирован внутри «разделительной секции» (2), соединяется или прилипает к оболочке (4) «разделительной секции » (2) и, таким образом, не пропускает поток воздуха или дым между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

Третий способ изготовления «разделительной секции» - комбинированный:

Внутри полости, образованной оболочкой «разделительной секции» (2) представляет собой уплотнение, выполненное с помощью комбинации первого и второго способа изготовления.

Одна часть уплотнения изготовлена из материала (19), то есть материалов с диаметром, равным или приблизительно равным диаметру круглой части внутренней части оболочки цилиндра. Остальная часть уплотнения (18) герметизируется другим материалом, находящимся в жидком или полужидком состоянии во время герметизации, а затем затвердевает. Эта часть уплотнения (19) изготовлена из материала одного типа или из комбинации материалов нескольких типов. Уплотнение (19), помещенное внутри оболочки «разделительной секции» (2), изготовлено из материала или материалов, которые обладают свойствами, предотвращающими проникновение потока воздуха через них, тем самым предотвращая поток воздуха через уплотнение (19).

Другая часть уплотнения герметизируется (18) материалом, находящимся в жидком или полужидком состоянии во время герметизации. Через некоторое время запечатываемый материал (18) затвердевает. Материал, который запечатан (18) внутри оболочки «разделительной секции» (2), отличается тем, что не позволяет воздуху проходить через тело материала после его затвердевания.

Материал, который запечатан (18) внутри «разделительной секции» (2), соединяется или прилипает к оболочке (4) и, таким образом, не допускает никакого потока воздуха или потока дыма между «ингаляционной секцией» (1) и «секцией сжигания органических веществ» (3).

Уплотнение изготовлено из материалов, которые не являются новыми и поэтому не защищены этой заявкой.

СЕКЦИЯ СГОРАНИЯ ОРГАНИЧЕСКИХ ВЕЩЕСТВ (3)

«Секция сжигания органических веществ» (3) имеет форму цилиндра. Цилиндр «секции сжигания органического вещества» (3) на одной границе, то есть касается «разделительной секции» (2), а другой конец цилиндра (20) «секции сжигания органического вещества» (3) служит для воспламенения органического вещества, находящегося внутри «секции сжигания органического вещества» (3).

Цилиндр «секции сжигания органического вещества» (3) имеет оболочку (4), изготовленную из тонкого материала или материалов нескольких типов, которые постепенно сгорают во время воспламенения.

Материал, то есть материалы, из которых изготовлена эта оболочка, не защищены этой заявкой.

Особенность материала, из которого изготовлена «секция сжигания органического вещества» (3), заключается в том, что оболочка этой части может заканчиваться не на той части, где она граничит с «разделительной секцией» (2), а скорее с материалом, который оболочка сделана из непрерывных волокон, то есть входит в «разделительную секцию» (2).

Оболочка «секции сжигания органических веществ» может иметь различный внешний вид.

Внутренняя часть «секции сжигания органического вещества» (3), то есть внутренняя часть цилиндра, образованного оболочкой «секции сжигания органического вещества» (3), заполнена органическим веществом (10), которое имеет свойство гореть и дымить при воспламенении.

Размеры или длина «секции сжигания органического вещества» (3) могут варьироваться по отношению ко всему ингаляционному устройству.

Примеры работы одноразового ингаляционного устройства, выделяющего дым, который не вдыхается напрямую.

Пользователь берет ингалятор в руку и пальцами нажимает «F» на «ингаляционной секции» (1), чтобы разбить баллон (8) внутри секции (1) и высвободить летучее ингаляционное вещество из баллона (8), но сохранив его в «ингаляционной секции» (1).

Если ингалятор изготовлен без баллона (8), как описано выше, то эта процедура нажатия на «ингаляционную секцию» (1) корпуса ингалятора не выполняется.

Пользователь использует зажигалку, спичку или другой источник огня, чтобы зажечь конец ингалятора (20), то есть конец «секции сжигания органических веществ» (3) и органических веществ (10), расположенных внутри «секции сжигания органических веществ» (3), начинает гореть вместе с оболочкой «секции сжигания органических веществ» (3) и начинает выделять дым.

Пользователь помещает ингалятор или «секцию ингаляции» (1) в рот и делает вдох (12). При вдыхании внешний атмосферный воздух входит (11) внутрь «ингаляционной секции» (1) через перфорированные отверстия (5) и смешивается с летучим веществом для ингаляции внутри «ингаляционной секции» (1). Оттуда летучее вдыхаемое вещество вместе с воздухом в «ингаляционной секции» (1) поступает (12) непосредственно в рот пользователя (12).

Дым, образующийся при сгорании органического вещества (10) в «секции сгорания органического вещества» (3), имеет визуальные и психологические преимуществ, которые заключаются в снятии стресса и уменьшении психологического стресса пользователя.

Изобретение относится к медицинской технике, а именно к одноразовому ингаляционному устройству, выполненному с возможностью выпускания дыма, который не вдыхается напрямую пользователем. Устройство содержит корпус цилиндрической формы, образованный оболочкой и выполненный с возможностью деформирования приложением внешнего давления. Один конец оболочки заполнен материалом для поглощения жидкости и пропускания воздуха, в который помещен баллон. Баллон заполнен летучим веществом для ингаляции, которое не нужно нагревать для испарения. Материал, поглощающий жидкость, пропитан каплями летучего вещества, вдыхаемого для ингаляции. Конец оболочки, заполненный материалом, поглощающим жидкость и пропускающим внешний атмосферный воздух, выполнен перфорированным и с возможностью поступления внешнего атмосферного воздуха через перфорированные отверстия внутри той области, где находится материал, поглощающий жидкость. Другой конец оболочки заполнен горючим органическим веществом, которое при воспламенении сгорает вместе с оболочкой ингаляционного устройства в той области, где хранится горючее органическое вещество. Ингаляционное устройство состоит из трех компонентов: ингаляционная секция (1), секция сжигания органических веществ (3) и разделительная секция (2). Ингаляционная секция (1) заблокирована с одной стороны разделительной секцией (2), предотвращая попадание в ингаляционную секцию (1) дыма, образующегося при сгорании органического вещества в секции сжигания органических веществ (3), и ингаляционное устройство выполнено таким образом, что при использовании ингаляционного устройства пользователь напрямую не вдыхает дым, и для того, чтобы ингаляционная секция (1) работала, внешний атмосферный воздух поступает только в ингаляционную секцию (1) и только через перфорированные отверстия для возможности сжигания органического вещества в секции сжигания органических веществ (3). Разделительная секция (2) расположена между ингаляционной секцией (1) и секцией сжигания органических веществ (3) и состоит из уплотнения, которое прикреплено к оболочке. Диаметр уплотнения равен диаметру внутренней части оболочки цилиндра секции для сжигания органических веществ (3). Разделительная секция (2) выполнена с возможностью физически блокировать одну сторону ингаляционной секции (1) так, что дым, образующийся при сгорании органического вещества в секции сгорания органических веществ (3), не попадает в ингаляционную секцию (1). Разделительная секция (2) выполнена с возможностью физически блокировать одну сторону секции сжигания органических веществ (3), для предотвращения потока дыма в ингаляционном устройстве, так, что дым остается в секции сжигания органических веществ (3) и пользователь не вдыхает дым через ингаляционное устройство. Секция сжигания органического вещества (3) заблокирована с одной стороны разделительной секцией (2), и дым, образующийся при сгорании органического вещества, не может попасть в ингаляционную секцию (1), то есть в ингаляционной секции (1) нет потока дыма. Технический результат заключается в том, что разделительная секция настоящего изобретения, расположенная между ингаляционной секцией и секцией сжигания органического вещества, не позволяет воздуху или дыму перемещаться из ингаляционной секции в секцию сжигания органических веществ и наоборот. 13 з.п. ф-лы, 12 ил.

1. Одноразовое ингаляционное устройство, выполненное с возможностью выпускания дыма, который не вдыхается напрямую пользователем, содержащее: корпус цилиндрической формы, образованный оболочкой и выполненный с возможностью деформирования приложением внешнего давления, причем один конец оболочки заполнен материалом для поглощения жидкости и пропускания воздуха, в который помещен баллон,; причем баллон заполнен летучим веществом для ингаляции, которое не нужно нагревать для испарения, причем материал, поглощающий жидкость, пропитан каплями летучего вещества, вдыхаемого для ингаляции, отличающееся тем, что конец оболочки, заполненный материалом, поглощающим жидкость и пропускающим внешний атмосферный воздух, выполнен перфорированным и с возможностью поступления внешнего атмосферного воздуха через перфорированные отверстия внутри той области, где находится материал, поглощающий жидкость, а другой конец оболочки заполнен горючим органическим веществом, которое при воспламенении сгорает вместе с оболочкой ингаляционного устройства в той области, где хранится горючее органическое вещество, причем ингаляционное устройство состоит из трех компонентов: ингаляционная секция (1), секция сжигания органических веществ (3) и разделительная секция (2), причем ингаляционная секция (1) заблокирована с одной стороны разделительной секцией (2), предотвращая попадание в ингаляционную секцию (1) дыма, образующегося при сгорании органического вещества в секции сжигания органических веществ (3), и ингаляционное устройство выполнено таким образом, что при использовании ингаляционного устройства пользователь напрямую не вдыхает дым, и для того, чтобы ингаляционная секция (1) работала, внешний атмосферный воздух поступает только в ингаляционную секцию (1) и только через перфорированные отверстия для возможности сжигания органического вещества в секции сжигания органических веществ (3); причем разделительная секция (2) расположена между ингаляционной секцией (1) и секцией сжигания органических веществ (3) и состоит из уплотнения, которое прикреплено к оболочке, причем диаметр уплотнения равен диаметру внутренней части оболочки цилиндра секции для сжигания органических веществ (3), причем разделительная секция (2) выполнена с возможностью физически блокировать одну сторону ингаляционной секции (1) так, что дым, образующийся при сгорании органического вещества в секции сгорания органических веществ (3), не попадает в ингаляционную секцию (1), причем разделительная секция (2) выполнена с возможностью физически блокировать одну сторону секции сжигания органических веществ (3), для предотвращения потока дыма в ингаляционном устройстве, так, что дым остается в секции сжигания органических веществ (3) и пользователь не вдыхает дым через ингаляционное устройство;

причем секция сжигания органического вещества (3) заблокирована с одной стороны разделительной секцией (2), и дым, образующийся при сгорании органического вещества, не может попасть в ингаляционную секцию (1), то есть в ингаляционной секции (1) нет потока дыма.

2. Одноразовое ингаляционное устройство по п. 1, отличающееся тем, что разделительная секция (2) расположена между внутренней физически заблокированной стороной ингаляционной секции (1) и внутренней физически заблокированной стороной секции сжигания органических веществ (3).

3. Одноразовое ингаляционное устройство по любому из пп. 1, 2, отличающееся тем, что разделительная секция (2) состоит из уплотнения, расположенного внутри оболочки, и изготовлена из материала (13), выполненного с возможностью предотвращения прохождения внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3).

4. Одноразовое ингаляционное устройство по любому из пп. 1-3, отличающееся тем, что уплотнение прикреплено к внутренней стороне (14) оболочки и выполнено с возможностью предотвращения проникновения внешнего атмосферного воздуха или дыма между уплотнением и оболочкой.

5. Одноразовое ингаляционное устройство по любому из пп. 1, 2, отличающееся тем, что разделительная секция (2) состоит из уплотнения, расположенного внутри оболочки, и изготовлена из материала (15), выполненного с возможностью предотвращения прохождения внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3), и уплотнение прикреплено к внутренней стороне оболочки, изготовленной из материала (16), выполненного с возможностью предотвращения проникновения внешнего атмосферного воздуха или дыма в область между уплотнением и оболочкой.

6. Одноразовое ингаляционное устройство по любому из пп. 1, 2, отличающееся тем, что разделительная секция (2) состоит из уплотнения, расположенного внутри оболочки, и изготовлена из двух материалов (21) и (22), выполненных с возможностью предотвращения прохождения внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3).

7. Одноразовое ингаляционное устройство по любому из пп. 1, 2 и 6, отличающееся тем, что уплотнение приклеено к внутренней стороне оболочки с помощью герметизирующего материала или приклеивается к внутренней стороне оболочки и выполнено с возможностью предотвращения прохождения внешнего атмосферного воздуха или дыма между уплотнением и оболочкой.

8. Одноразовое ингаляционное устройство по любому из пп. 1, 2, отличающееся тем, что разделительная секция (2) состоит из уплотнения, расположенного внутри оболочки и выполненного с герметизацией, то есть полость, образованная цилиндрической оболочкой разделительной секции (2), выполнена с возможностью герметизации жидким или полужидким материалом, который после герметизации затвердевает.

9. Одноразовое ингаляционное устройство по любому из пп. 1, 2 и 8, отличающееся тем, что содержит материал для предотвращения прохождения внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3) после затвердевания.

10. Одноразовое ингаляционное устройство по любому из пп. 1, 2, 8 и 9, отличающееся тем, что материал, из которого сделана оболочка, выполнен с возможностью прилипания к оболочке разделительной секции (2) и предотвращения прохождения потока внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3) после затвердевания.

11. Одноразовое ингаляционное устройство по любому из пп. 1, 2, отличающееся тем, что разделительная секция (2) состоит из уплотнения, расположенного внутри оболочки и изготовленного из твердого материала (19) и уплотнительного материала (18).

12. Одноразовое ингаляционное устройство по любому из пп. 1, 2 и 11, отличающееся тем, что материалы (18), (19), из которых изготовлено уплотнение, выполнены с возможностью предотвращения потока внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3).

13. Одноразовое ингаляционное устройство по любому из пп. 1, 2, 11, 12, отличающееся тем, что уплотнение приклеено к внутренней стороне оболочки и выполнено с возможностью предотвращения прохождения потока внешнего атмосферного воздуха или дыма между ингаляционной секцией (1) и секцией сжигания органических веществ (3).

14. Одноразовое ингаляционное устройство по любому из пп. 1-13, отличающееся тем, что материалы, из которых изготовлено уплотнение разделительной секции (2), выполнены с возможностью частично или полностью проникать в ингаляционную секцию (1) и/или секцию сжигания органических веществ (3).
