Картридж опутывающего метательного средства Российский патент 2025 года по МПК F42B12/66 F41H13/00

Область техники, к которой относится изобретение

Изобретение относится к оружию нелетального действия (ОНД), преимущественно с механическим средством иммобилизации правонарушителей, для использования в правоохранительных органах.

Уровень техники

В качестве аналога способа предлагаемого изобретения выбран широко известный аркан (лассо). Работа аркана основана на накидывании петли веревки, выполняемой из различных материалов, на предмет с преимущественно выступающей вверх частью и затягивании накинутой на предмет петли путем рывка на выступающий длинный конец петли. При этом петля имеет самозатягивающийся узел, который дает сравнительно легко затянуть петлю с уменьшением ее диаметра, но не дает возможности цели снова растянуть петлю до первоначального до затягивания диаметра. Бросок аркана в цель (накидывание на цель) производится мускульной силой пользователя и также мускульной силой пользователя производится последующее затягивание петли на предмете цели. Недостаток аркана состоит в том, что использовать его могут только хорошо тренированные физически сильные люди, а применение аркана происходит, как правило, с лошади людьми хорошими наездниками. Другой недостаток аркана заключается в том, что применение аркана происходит, как правило, при энергичном движении цели либо требует мощного рывка для надежного затягивания петли, то есть приложения значительных мускульных усилий. Кроме того усилие затягивания ограничено мускульной силой пользователя в случае применения аркана без дополнительной мускульной силы лошади или инерции движения цели. Кроме того затягивание аркана в случае быстрого приближения цели к пользователю аркана становится полностью невозможным. Регулировать степень стягивания петли аркана с заданной степенью усилия стягивания не представляется возможным. Указанные недостатки служат непреодолимым препятствием для применения аркана в полицейской практике или в целях самообороны для иммобилизации правонарушителей с пресечением агрессии.

В качестве прототипа предлагаемого изобретения выбрано ОНД системы BOLAWRAP по патенту [1]. BOLAWRAP состоит из корпуса, в котором расположены пусковой (спусковой) элемент и съемный стреляющий картридж, в котором расположен источник давления, устройства закрепления на цели (зонды (грузы) с крючками имеющими бородки) и свернутый соединительный трос (шнур) зондов длиной около 2 м. соединяющий зонды друг с другом. Зонды установлены в ствольных каналах картриджа, гидравлически соединенных друг с другом выполненных под углом и вертикальным смещением друг к другу и соединены гидравлически с источником давления. Источник давления BOLAWRAP исполнен огнестрельного (пиротехнического) типа, но может быть и пневматического типа. BOLAWRAP работает следующим образом. При нажатии пользователем на спусковой элемент ударник за счет энергии заранее сжатой пользователем пружины воздействует на капсюль огнестрельного холостого патрона (источник давления) который, вырабатывая сжатый горячий газ горения порохового заряда, ускоряет зонды в ствольных каналах картриджа и выбрасывает их из картриджа. При полете к цели (биологическая цель, биоцель, правонарушитель) зонды за счет углового разнесения ствольных каналов начинают расходиться в стороны друг от друга, одновременно вытягивая свернутый соединительный шнур зондов из картриджа. При дальнейшем полете к цели (правонарушителю) зонды расходятся друг от друга на полную длину соединительного шнура, который летит к цели практически горизонтально относительно вертикально стоящей цели. При попадании в цель примерно середины шнура зондов его центральная часть тормозится о цель, а зонды, продолжая полет по инерции, охватывают цель с обеих сторон и начинают сходиться за счет углового изменения траектории полета из-за тянущего усилия заторможенного в центре шнура. В результате зонды описывают круговую траекторию фактически в несколько оборотов вокруг цели охватывая ее шнуром при стягивании (спутывании) шнура вокруг цели с некоторым усилием, например, вокруг ног или туловища цели с прижатыми к нему руками, таким образом лишая ее той или иной степени подвижности. После выталкивания опутывающего средства из корпуса картриджа корпус может быть отсоединен для замены на новый картридж для следующего выстрела в цель. Достоинство аналога заключается в появлении нового полицейского средства эффективной иммобилизации правонарушителей, в настоящее время активно внедряющееся в полиции развитых стран. Недостаток аналога заключается в том, что инициирование выстрела картриджа возможно только в сборке с корпусом, с пусковым элементом. Таким образом, правоохранитель должен носить с собой не только стреляющие картриджи, но и корпус с пусковым элементом. Снаряжение правоохранителя развитых стран мира, например, офицера полиции США состоит из: 1. Штатного огнестрельного оружия (пистолета). 2. Двух запасных магазинов к пистолету. 3. Фонарика. 4. Рации. 5. Двух пар наручников. 6. Спиртовых салфеток. 7. Складного ножа. 8.Жетона. 9. Резиновых перчаток для обыска. 10. Ключей от служебного автомобиля. 11. Крепления для ремня. 12. Телескопической дубинки. 13. Перцового баллончика [2]. Но кроме того полицейский в США уже как правило и в подавляющем большинстве штатов оснащен дистанционным электрошоковым оружием (ДЭШО) компании Axon International Inc. (США) той или иной модели в виде пистолета в просторечье называемой просто "Taser". При этом "Taser" уже многие годы общепризнан всеми правоохранителями в мире как наиболее эффективное ОНД. "Taser" по статистике используется наиболее часто из всех видов ОНД, применяемого полицией всех штатов США, в некоторой степени уступает только эффективности использования специально тренированных для захвата правонарушителей полицейских собак ("К-9") [3; 4]. Прибавление к перечисленному набору еще и устройства прототипа в сборе с хотя бы одним запасным стреляющим картриджем увеличивает габариты и вес носимого снаряжения до критических пределов не только по удобству и эргономике ношения, но и к оперативному выбору необходимого из снаряжения в той или иной ситуации среди множества кобур и чехлов на поясе. В РФ правоохранители со временем также неизбежно перейдут к снаряжению полиции развитых стран, хотя и в настоящее время многое из набора снаряжения правоохранителей США представлено и у отечественных полицейских, в том числе и дистанционное электрошоковое оружие.

Раскрытие изобретения

Техническая проблема, решаемая заявляемым изобретением, заключается в необходимости создания конструкции стреляющего картриджа уменьшенных по сравнению с прототипом габаритов, с упрощением переоснащения зарядом и снарядами, не нуждающегося в корпусе с пусковым устройством, использующегося при помощи наиболее эффективного ОНД дистанционного электрошокера и позволяющего получить синергетический эффект воздействия ОНД.

Технический результат заключается в создании конструкции стреляющего картриджа уменьшенных по сравнению с прототипом габаритов, с упрощением переоснащения зарядом и снарядами, не нуждающегося в корпусе с пусковым устройством и использующегося при помощи наиболее эффективного ОНД дистанционного электрошокера и позволяющего получить синергетический эффект воздействия ОНД.

Указанный технический результат достигается тем, что картридж опутывающего метательного средства содержит корпус с внутренними ствольными каналами, расположенными под горизонтальным углом друг к другу и вертикальным смещением друг от друга, зонды с крючками, имеющими бородки и соединительный трос зондов, соединяющий зонды с укладкой троса во внутренней полости корпуса, крышку или разрывную мембрану, ствольные каналы содержат метательные пиротехнические заряды с электроинициированием расположенные в теле зондов, или самих ствольных каналах, корпус имеет место для присоединения к электрошоковому оружию или переходнику электрошокового оружия с выводами контактных мест метательных пиротехнических зарядов электроинициирования зондов или ствольных каналов на наружную поверхность корпуса.

Дополнительная особенность заключается в том, что зонд выполнен составным из металлов с различным удельным весом или металла и пластмассы.

Дополнительная особенность заключается в том, что ствольные каналы соединены гидравлически.

Дополнительная особенность заключается в том, что заряды зондов или ствольных каналов инициируются мостиковым, токопроводным или искровым типом электровоспламенения.

Краткое описание чертежей

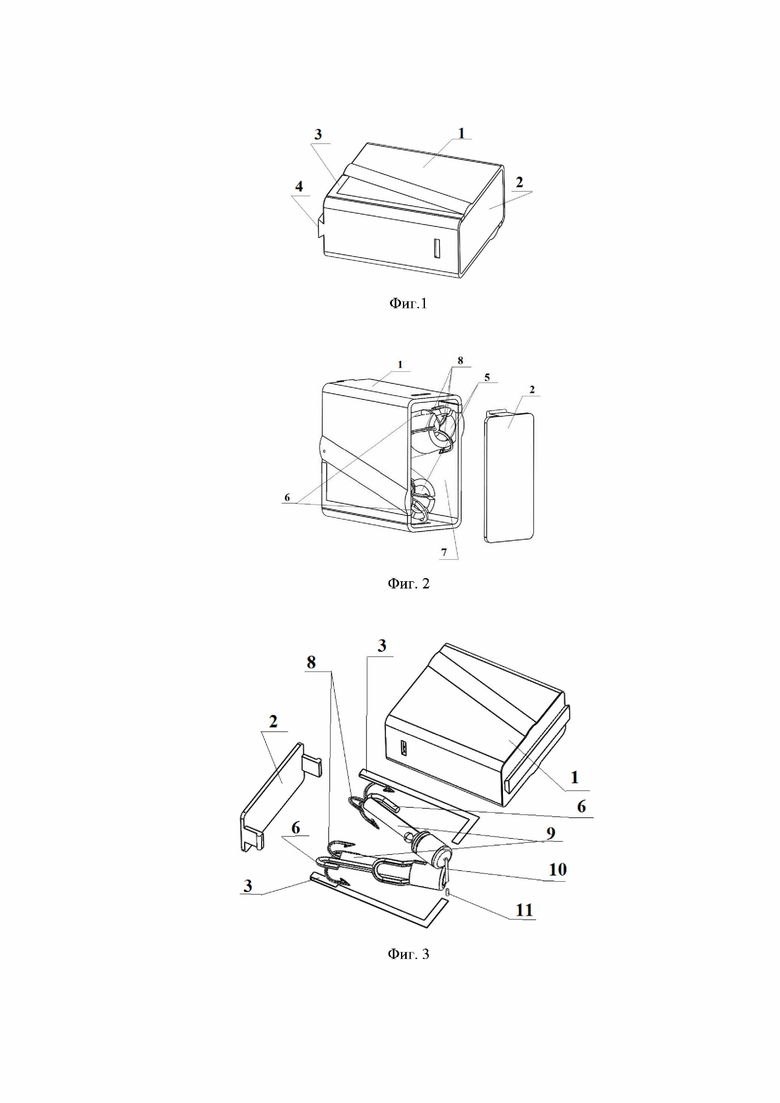

Фиг. 1. Внешний вид картриджа.

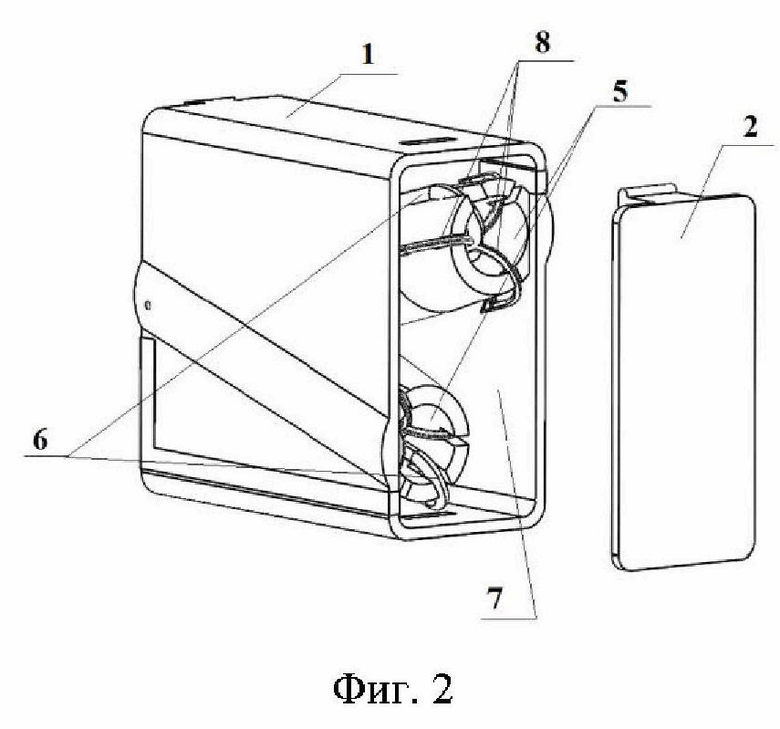

Фиг. 2. Вид картриджа со снятой крышкой.

Фиг. 3. Вид расположения зондов в корпусе картриджа (крышка и корпус сняты).

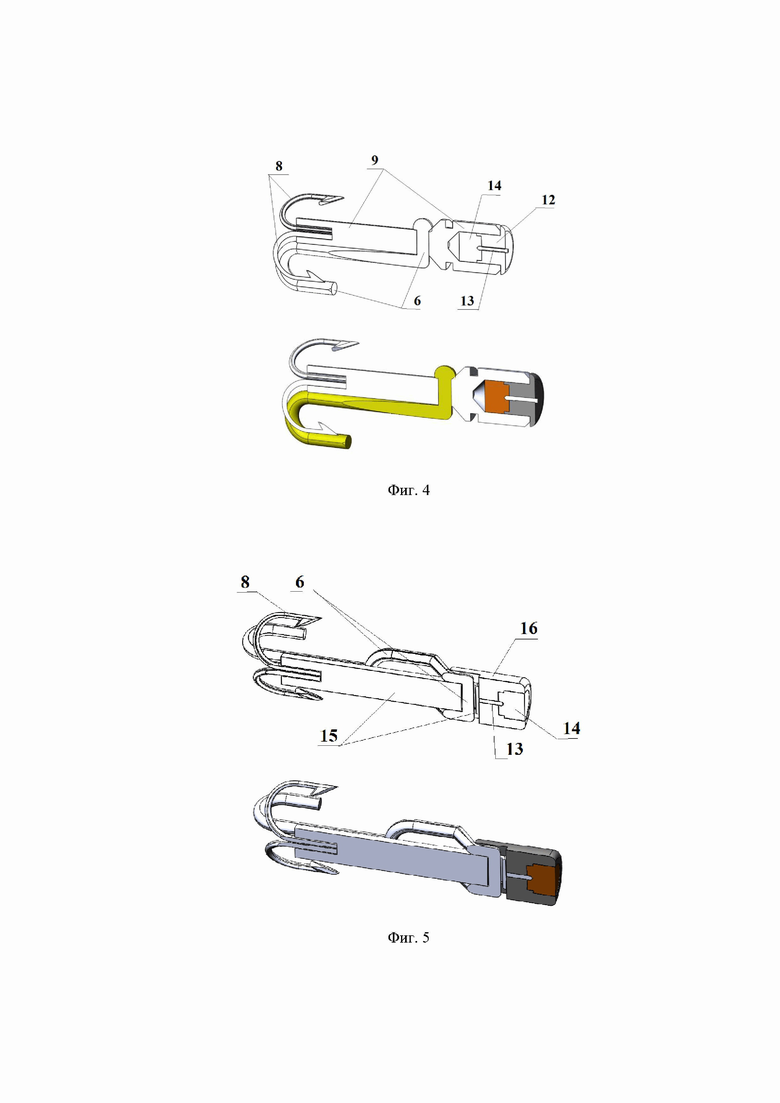

Фиг. 4. Разрез зонда с внутренним зарядом.

Фиг. 5. Разрез зонда со ствольным зарядом.

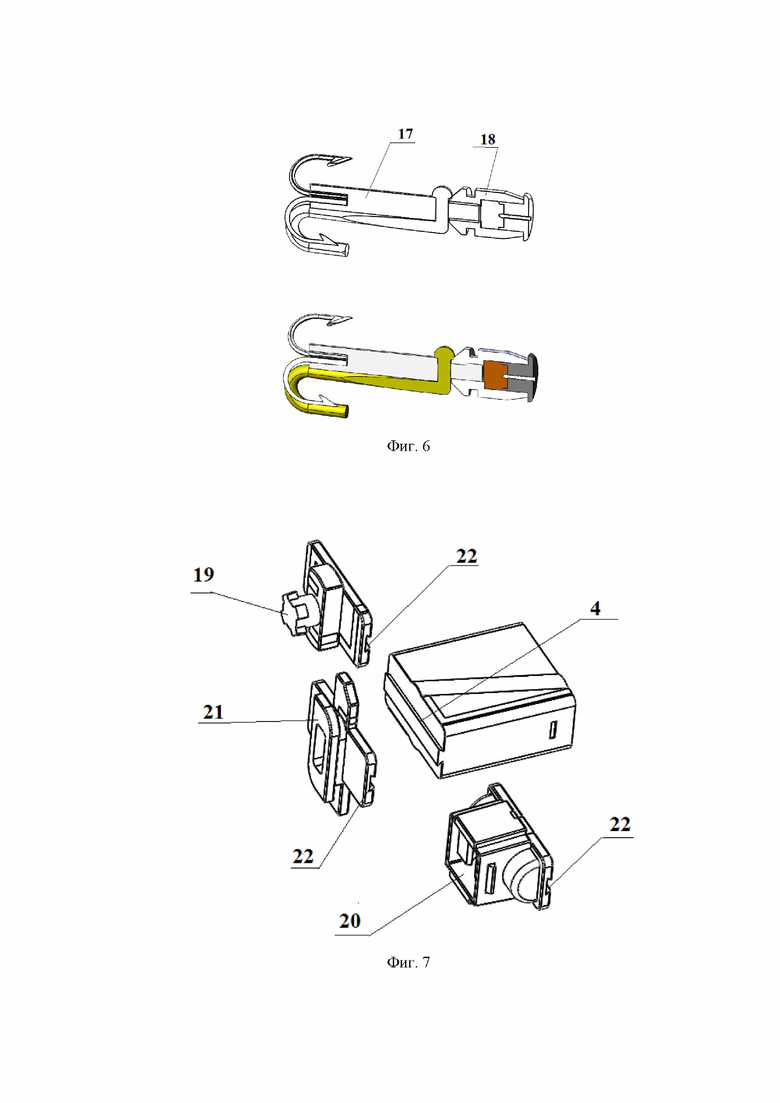

Фиг. 6. Разрез зонда с внутренним зарядом из разнородных металлов.

Фиг. 7. Картридж с переходниками для установки на различные типы электрошокового оружия.

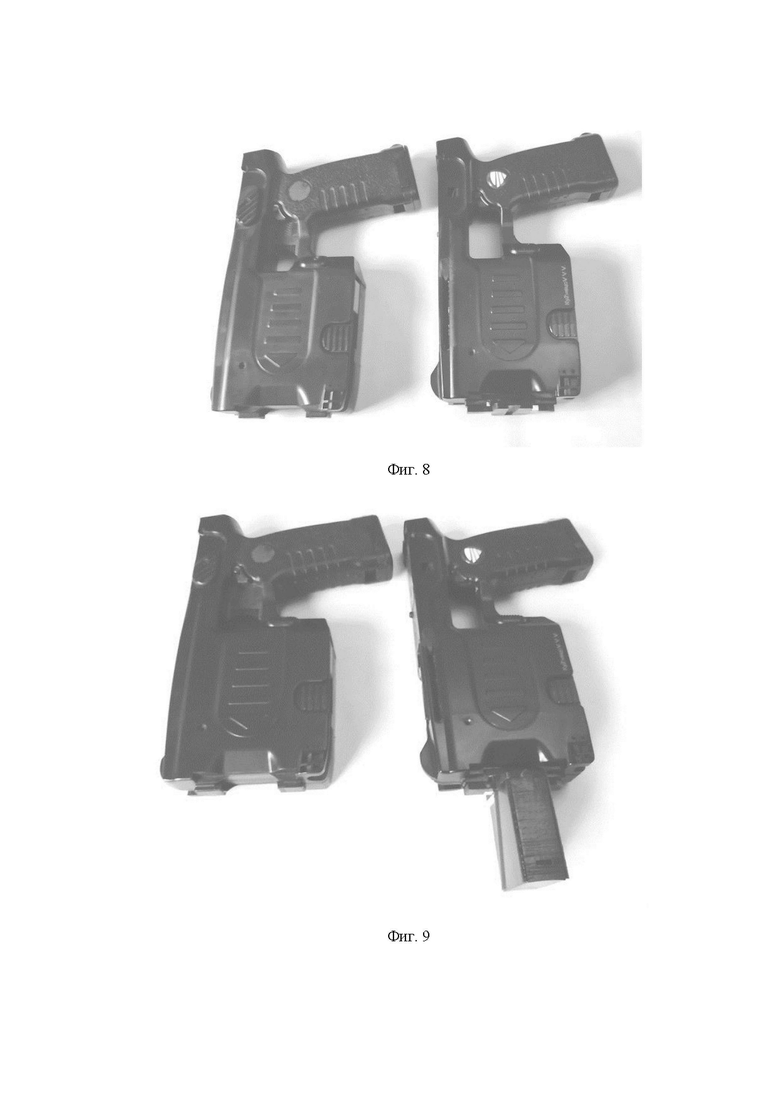

Фиг. 8. Установка переходника на корпус ДЭШО "ГАРД".

Фиг. 9. Установка картриджа на переходнике на корпусе ДЭШО "ГАРД".

Осуществление изобретения

Фиг. 1. Картридж имеет корпус 1, крышку 2, выводы 3 контактных мест инициирования, место 4 (ласточкин хвост) присоединения корпуса 1 к электрошоковому оружию или переходнику электрошокового оружия.

Фиг. 2. Корпус 1, крышка 2, ствольные каналы 5, трос 6 (его выход из ствольных каналов), полость 7 укладки троса 6 (трос в укладке не показан), иглы с бородками 8.

Фиг. 3. Корпус 1, крышка 2, иглы с бородками 8, зонды 9, выводы 3, электроперемычка 10 инициирования метательных зарядов, изоляционная заглушка 11 электроперемычки 10.

Фиг. 4. Зонд 9, иглы с бородками 8, трос 6, изолятор 12, инициирующий электрод 13, метательный пиротехнический заряд 14 электроискрового воспламенения, размещенный в теле зонда.

Фиг. 5. Зонд 15, иглы с бородками 8, трос 6, инициирующий электрод 13, пыж-обтюратор 16, метательный пиротехнический заряд 14 электроискрового воспламенения, размещенный в пыже-обтюраторе при выстреле отделяемого от зонда 15.

Фиг.6. Составной зонд, состоящий из головной части 17 из латуни, стали, свинцового или цинкового сплава и хвостовой части 18 из алюминиевого сплава или пластмассы. Части зонда соединяются запрессовкой, развальцовкой или резьбовым соединением. В остальном конструкция не отличается от показанной на фиг. 4. Составной зонд позволяет добиваться лучшей развесовки для полета зонда торцевой части с иглами вперед обеспечивающей наибольшую эффективность зацепления игл с бородками за одежду цели. При этом место присоединения троса к телу зонда может быть различным в зависимости от выбранной развесовки зонда.

Фиг. 7. Все производимые в мире модели ДЭШО имеют место присоединения стреляющего токопроводами картриджа. Поэтому предлагаемый картридж может присоединяться к ДЭШО при помощи переходного устройства (переходника). На фигуре показан предлагаемый картридж и переходниками для его установки на различные модели электрошокового оружия. Переходник 19 для установки на ДЭШО отечественных моделей "АИР-107"; "АИР-140", "ГРОМ КД.111"; "ШТОРМ". Переходник 20 для установки на ДЭШО производства компании Axon International Inc. (США) моделей "Taser 3400"; "Taser Х26";"Taser M26". Переходник 21 для установки на ДЭШО компании АО "РТЕХ-НО" модель «ГАРД"[5; 6; 7]. Все показанные переходники имеют ответные места 22 для присоединения к ним ласточкиного хвоста места 4 корпуса 1 картриджа.

Фиг. 8. Установка переходника на корпус ДЭШО "ГАРД". Слева штатное ДЭШО "ГАРД", справа ДЭШО "ГАРД" с установленным переходником 21.

Фиг. 9. Установка картриджа на переходнике на корпусе ДЭШО "ГАРД". Слева штатное ДЭШО "ГАРД", справа ДЭШО "ГАРД" с установленным на переходник 21 заявляемым картриджем.

На всех фигурах показан картридж с высоковольтным электроискровым воспламенением метательных пиротехнических зарядов зондов или ствольных каналов. Устройство картриджа с ток проводным воспламенением (пиротехнический состав с токопроводными частицами) практически не отличается от приведенного, устройство картриджа с мостиковым воспламенением отличается только наличием проволочного или металлизированного мостика, проложенного в пиротехническом заряде между электропроводящими зондами и электроперемычкой 10 стволов. На представленной фигуре для сокращения числа фигур один ствол показан с метательным зарядом, расположенным в теле зонда, а другой ствол с метательным зарядом расположенном в пыже-обтюраторе ствола (фактически в стволе) так как зонд не имеет неразъемной связи с пыжом-обтюратором. На практике оба ствола заряжаются одним из показанных типом снаряжения.

Картридж работает следующим образом. На применяемое правоохранителем ДЭШО устанавливается один из типов показанных переходников, например переходник 19 крепится на ДЭШО при помощи байонетного соединения, переходник 20 при помощи защелок, переходник 21 при помощи упругого соединения с трением. Все типы переходников имеют токопроводящие проводники, ведущие от боевых электродов ДЭШО к выводам 3 контактных мест инициирования картриджа. При этом переходники для предлагаемых картриджей с мостиковым и токопроводным воспламенением должны обеспечивать гальванический контакт с боевыми электродами ДЭШО и выводами 3, в отличие от картриджей с электроискровым воспламенением, где допускается наличие небольших зазоров между боевыми электродами ДЭШО токопроводящими проводниками переходника и выводами 3 картриджа, так как эти зазоры электрически при пуске пробиваются высоким выходным напряжением электрошокеров стандартных моделей указанных в описании Фиг. 7. Картридж присоединяется к переходнику задвиганием его собственным присоединительным местом 4 в ответную часть переходника. Присоединительные места картриджа к переходнику могут быть различного типа кроме указанного на фигурах, например, с защелкой, магнитным удержанием, с поворотом типа байонета и другими. Картридж также может присоединяться непосредственно к ДЭШО имеющему ответную часть присоединительного места картриджа (ласточкиным хвостом, защелкой, магнитным удержанием, с поворотом типа байонета и другими) без переходника. Правоохранитель прицеливается в объект и производит пуск ДЭШО как для выстрела штатным стреляющим картриджем с токопроводами. При этом электроток высокого напряжение боевого разряда электрошокера по токопроводящим проводникам переходника попадает на контактные места 3 инициирования картриджа и по ним проходя по соприкасающимся с ними иглы 8 зондов и по металлическим телам зондов проникает к пиротехническим зарядам 14 проходя через электроизолирующие детали (изолятор 12 или пыж-обтюратор 16) через инициирующий электрод 13. Замыкание электротока проходящего по зондам от контактных мест 3 происходит через электроперемычку 10, заложенную при литье в теле литого из термопласта корпуса картриджа 1 или корпуса 1, выполненного из двух половин ультразвуковой сваркой и электрически соединяющей ствольные каналы 5. Электроперемычка 10 может устанавливаться также в подготовленное для нее отверстие и заглушаться электроизоляционной заглушкой 11. Замыкающийся электроток высокого напряжения образует в пиротехнических зарядах зондов или пыжах-обтюраторах высоковольтный искровой разряд, воспламеняющий пиротехнические заряды. Образующиеся газы сгорания пиротехнического заряда метают зонды с тросом 6 уложенным в полости 7 корпуса картриджа из ствольных каналов 5 к цели. При выталкивании из ствольных каналов зонды своими иглами срывают с корпуса 1 легкозакрепленную защитную крышку 2, которая или ломается, давая проход зондам к цели, или срывается и отлетает в сторону. Крышка 2 может быть заменена легкопрорывной мембраной из бумаги, пластиковой пленки, металлической фольги и т.п.

Зонды по Фиг. 4 летят к цели вытолкнув из себя при сгорании пиросостава изоляторы 12 остающиеся в ствольных каналах 5. Зонды по Фиг. 5 выталкиваются из ствола при сгорании пиросостава вместе с пыжами-обтюраторами 16, но поскольку пыжи не прикреплены к зондам (зонды в пыжах на посадке с зазором), они отделяются от зондов при вылете зондов из ствольных каналов 5. Приведенная на Фиг. 5 конструкция зонда со ствольным зарядом в ином исполнении может быть иной. Например, пирозаряд может быть расположен в казенной части ствольного канала, а пыж-обтюратор установлен поверх заряда, а поверх пыжа установлен зонд. Но такой способ усложняет переоснащение стреляного картриджа новыми зарядами и снарядами.

В процессе полета из ствольных каналов с угловым расхождением зонды разлетаются друг от друга, растягивая трос 6, и при попадании троса в цель начинают вращаться, опутывая цель и зацепляясь за ее одежду иглами 8 с бородками, препятствующими отцеплению. После выстрела при необходимости пользователь отделяет стреляный картридж от переходника и вставляет в переходник новый картридж для следующего выстрела с опутыванием цели. Для выравнивания давления в обоих стволах при выстреле ствольные каналы 5, в некоторых случаях, например, при некачественных пирозарядах могут соединяться между собой гидравлически отверстием, соединяющим их в казенной части ствольных каналов с соблюдением мер, не допускающих прохождение искровых разрядов помимо пиротехнических зарядов. Поскольку холостой патрон в устройстве прототипе занимает 23-23,5% от общей длины стреляющего картриджа размещение метательных зарядов в теле зондов или ствольных каналах уменьшает длину стреляющего картриджа на ту же величину, уменьшая его габариты, включая вес и, соответственно, увеличивая возможный носимый боезапас картриджей правоохранителем. Использование штатного ДЭШО правоохранителя в качестве корпуса, в котором расположен пусковой элемент картриджа, как в прототипе, уменьшает количество носимого правоохранителем снаряжения, облегчая его работу, при возможности использовать как механическую иммобилизацию правонарушителя, так и электрическую иммобилизацию. Источник энергии метания пневматического типа указанный для возможности применения в прототипе не рассматривается, так как он увеличивает габариты картриджа еще более, чем уже имеет производимый компанией WrapTechnologies, Inc. (США) прототип. Приведенная на фигурах конструкция картриджа использует последовательную цепь воспламенения метательных пиротехнических зарядов с искровым воспламенением, наиболее просто реализуемую при использовании высокого поражающего напряжения стандартных на сегодня моделей электрошокеров и дающих наиболее высокую синхронность воспламенения двух зарядов одновременно. Однако в ином исполнении конструкции главным образом с мостиковым (гальваническим теплом) воспламенением преимущественно с низковольтным инициирующим электротоком возможно установка мостикового воспламенителя в каждом стволе с выводом на наружную поверхность корпуса картриджа контактов инициирования каждого воспламенительного мостика с соединением их как последовательно, так и параллельно.

Стреляющий картридж прототип может перезаряжаться после выстрела, используя продающийся для его переоснащения набор для перезарядки. При этом в корпус стреляного картриджа пользователь должен установить новый холостой патрон (заряд) сначала извлекая стреляный, а затем укладку троса с зондами (снаряд) и новую крышку. В предлагаемом картридже с зарядами в зондах перезаряжание упрощено и для перезарядки стреляного картриджа, достаточно только установить зонды в ствольные каналы и укладку троса в полость картриджа и закрыть новую крышку. Предлагаемый картридж при использовании с отечественной моделью ДЭШО "ГАРД" в настоящее время являющимся самым эффективным ДЭШО с поражением цели высоковольтным напряжением электротока не только РФ но и всего мира позволяет получить неизвестный до этого синергетический эффект воздействия ОНД. ДЭШО "ГАРД" позволяет не только производить выстрел предлагаемым картриджем опутывателем, но и сразу после выстрела не снимая стреляный картридж производить множественные выстрелы в цель токопроводами в случае ее неподчинения требованиям правоохранителей после опутывания. Но главное, что ДЭШО "ГАРД" может производить выстрел картриджем опутывателем одновременно с выстрелом токопроводами. При этом цель одновременно лишается подвижности как механически, так и физиологически под действием электротока. Таким образом, достигается двойное и разнородное воздействие ОНД на цель, гарантируя ее иммобилизацию практически со 100% вероятностью. Новый сверхэффект воздействия дает отечественным правоохранителям новое качество иммобилизации целей, например, особо опасных и вооруженных. Из уровня техники неизвестно влияние признаков, совпадающих с отличительными признаками заявленного изобретения, на указанный заявителем технический результат. Каждый существенный признак предлагаемого изобретения необходим, и их совокупность является достаточной для достижения новизны качества, неприсущей признакам в разобщенности, то есть поставленная в изобретении техническая задача решена не суммой эффектов, а новым сверхэффектом суммы признаков. Предложенные отличия предлагаемого изобретения не являются очевидными для специалиста по стрелковому вооружению, и прямо не следуют из постановки технической задачи.

Список цитированных источников:

1. Патент РФ №2722231.

2. https://vk.com/@pcsmordor-snaryazhenie-oficera-policii-ssha

3. https://www.polfed.org/our-work/operational-policing/taser/

4. https://www.ojp.gov/ncjrs/virtual-library/abstracts/less-lethal-weapon-effectiveness-use-force-and-suspect-officer

5. https://www.vesti.ru/article/1350173

6. https://www.mk.ru/politics/2019/02/28/putinu-pokazali-noveyshee-oruzhie-prezidenta-zainteresoval-elektorshoker.html

7. https://www.gardsystems.ru/

Изобретение относится к картриджу опутывающего метательного средства. Техническим результатом является создание конструкции стреляющего картриджа уменьшенных по сравнению с прототипом габаритов с упрощением переоснащения зарядом и снарядами, не нуждающегося в корпусе с пусковым устройством, и использующегося при помощи наиболее эффективного ОНД дистанционного электрошокера, и позволяющего получить синергетический эффект воздействия ОНД. Картридж содержит корпус с внутренними ствольными каналами, расположенными под горизонтальным углом друг к другу и вертикальным смещением друг от друга. Зонды с крючками, имеющими бородки и соединительный трос зондов, соединяющий зонды с укладкой троса во внутренней полости корпуса. Также картридж содержит крышку или разрывную мембрану. Ствольные каналы содержат метательные пиротехнические заряды с электроинициированием, расположенные в теле зондов или самих ствольных каналах. Корпус имеет место для присоединения к электрошоковому оружию или переходнику электрошокового оружия с выводами контактных мест метательных пиротехнических зарядов электроинициирования зондов или ствольных каналов на наружную поверхность корпуса. Заряды зондов или ствольных каналов инициируются мостиковым, токопроводным или искровым типом электровоспламенения. 2 з.п. ф-лы, 9 ил.

1. Картридж опутывающего метательного средства, содержащий корпус с внутренними ствольными каналами, расположенными под горизонтальным углом друг к другу и вертикальным смещением друг от друга, зонды с крючками, имеющими бородки и соединительный трос зондов, соединяющий зонды с укладкой троса во внутренней полости корпуса, крышку или разрывную мембрану, отличающийся тем, что ствольные каналы содержат метательные пиротехнические заряды с электроинициированием, расположенные в теле зондов или самих ствольных каналах, корпус имеет место для присоединения к электрошоковому оружию или переходнику электрошокового оружия с выводами контактных мест метательных пиротехнических зарядов электроинициирования зондов или ствольных каналов на наружную поверхность корпуса, при этом заряды зондов или ствольных каналов инициируются мостиковым, токопроводным или искровым типом электровоспламенения.

2. Картридж по п. 1, отличающийся тем, что зонд выполнен составным из металлов с различным удельным весом или металла и пластмассы.

3. Картридж по п. 1, отличающийся тем, что ствольные каналы соединены гидравлически.
