Система предоставления телемедицинской помощи Российский патент 2025 года по МПК G16H80/00 G16H10/60 A61B5/01 A61B5/02

Заявляемое техническое решение относится к области информационно-коммуникационных технологий, специально предназначенных для облегчения связи между медицинскими работниками и пациентами, например для совместной диагностики, лечения или мониторинга здоровья, в частности, реализуемых в аптечном постамате.

Оказание телемедицинской помощи может являться не менее эффективной альтернативой личному приему врача, в особенности в условиях, недоступных для нахождения медицинского персонала, например, в производственных помещениях или шахтах. Так дистанционная телемедицинская помощь может, например, помочь в правильном оказании экстренной помощи пострадавшему до прибытия бригады скорой помощи или сориентировать пользователя в принятии необходимых мер при незначительном ухудшении состояния здоровья. Кроме того, возможность обеспечения доступа пользователя к медицинским препаратам или приборам для диагностики под телемедицинским контролем врача может более эффективно скорректировать действия пользователя в отношении оказания первой помощи себе или пострадавшим. Таким образом, создание систем предоставления телемедицинской помощи является актуальной задачей.

Из уровня техники известно решение, описывающее систему и метод продажи изделий медицинского назначения. Система включает в себя один или несколько торговых автоматов и сервисный центр. Система дополнительно содержит сеть связи, используемую для обеспечения связи между устройством связи, расположенным в торговом автомате, и устройством связи, расположенным в сервисном центре. Лицо, планирующее приобретение медицинского изделия в одном из торговых автоматов, может перед совершением покупки в торговом автомате проконсультироваться с фармацевтом, находящимся в сервисном центре. В одном из вариантов изобретения покупка может быть совершена в одном из торговых автоматов только после того, как покупка будет одобрена фармацевтом сервисного центра. Патент США №US 7937290 B2, МПК G06Q 30/00, опубл. 03.05.2011.

Из уровня техники известно решение, выбранное в качестве ближайшего аналога, представляющее собой телемедицинскую станцию, включающую в себя аудиовизуальное устройство, посредством которого пользователь может связываться с удаленным поставщиком медицинских услуг. Телемедицинская станция может включать в себя шкафы с множеством отсеков. В отсеках могут размещаться медицинские устройства, приспособленные для работы с неподготовленным пользователем. В других отсеках хранятся медикаменты, в том числе лекарства, отпускаемые по рецепту. Пользователь может получить разрешение на доступ к отсеку, в котором находятся предметы медицинского назначения, на основе результатов показателей состояния здоровья и/или обсуждения с удаленным поставщиком медицинских услуг. Телемедицинская станция и отсеки могут потребовать от пользователя предоставления разрешения на доступ для открытия отсека. Телемедицинская станция может включать отсек для хранения неиспользованных лекарственных средств для их уничтожения. Заявка США № US 2018165417 A1, МПК G06F 19/00, опубл. 14.06.2018.

Задачей заявленного технического решения является создание удобной в использовании системы предоставления телемедицинской помощи, обеспечивающей возможность дистанционного консультирования и контроля оказания медицинской помощи в условиях, ограниченных для медицинского персонала.

Технический результат заявляемого решения заключается в возможности предоставления телемедицинской помощи, повышении безопасности и удобстве использования, обусловленном, в частности, повышением скорости оказания медицинской помощи.

Заявленный технический результат достигается за счет того, что система предоставления телемедицинской помощи выполнена в виде программно-аппаратного комплекса, включающего аптечный постамат, содержащий взрывозащищенный корпус с выполненными в нем закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики и закрывающейся системной ячейкой для размещения в ней программного блока осуществления телемедицинской связи, поворотную камеру, прикрепленную к корпусу, вытягивающуюся камеру, прикрепленную к корпусу и выполненную с возможностью перемещения на расстояние от корпуса, при этом системная ячейка включает сенсорный дисплей, динамики, микрофон и считыватель машиночитаемых меток для идентификации пользователя, при этом система включает базу данных личных карт пользователей, модуль идентификации пользователя, связанный с считывателем машиночитаемых меток, базой данных личных карт пользователей и сенсорным дисплеем, и выполненный с возможностью получения информации о пользователе из личной карты, модуль записи информации о предоставлении телемедицинской помощи в личную карту пользователя, связанный с модулем идентификации пользователя, и модуль выбора услуг, связанный с модулем записи информации и сенсорным дисплеем и выполненный с возможностью получения информации о выбранной пользователем услуге, включающий блок выбора безрецептурных медикаментов и/или медицинских наборов, связанный с закрывающимися ячейками для размещения в них безрецептурных медикаментов и/или медицинских наборов, и блок аудиовизуальной связи, связанный с поворотной камерой, вытягивающейся камерой, динамиками, микрофоном и сенсорным дисплеем и выполненный с возможностью осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи.

Возможность дистанционного консультирования и контроля оказания медицинской помощи в условиях, ограниченных для медицинского персонала, и как следствие возможность предоставления телемедицинской помощи, позволяет размещать аптечный постамат в различных условиях, недоступных для медицинского персонала, например, в шахтах или производственных помещениях, и позволяет пользователям получать качественную медицинскую помощь в таких условиях. Повышенное удобство, а также безопасность использования системы, обусловленные, в частности, возможностью консультации у медицинского персонала по применению тех или иных медицинских препаратов или использованию приборов диагностики снижает риски неправильного использования медикаментов и исключает «самолечение» пользователя, оказывая ему качественную медицинскую помощь, а также повышением скорости оказания медицинской помощи, за счет возможности удаленной консультации с медицинским персоналом и отсутствия необходимости личного присутствия врача.

Система предоставления телемедицинской помощи выполнена в виде программно-аппаратного комплекса, включающего аптечный постамат, содержащий корпус с выполненными в нем закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики, что позволяет разместить его в любом месте, где будет необходимо оказание медицинской помощи, и заполнить его различными медицинскими препаратами и наборами первой необходимости, а также рецептурными медицинскими препаратами и/или приборами для диагностики, что позволит пользователю более точно определять свое состояние для передачи данной информации медицинскому персоналу без его личного присутствия, обеспечивая возможность предоставления телемедицинской помощи, повышая скорость оказания медицинской помощи. Наличие закрывающихся ячеек повышает безопасность использования системы, за счет того, что предотвращает неконтролируемое неправильное использование медицинских препаратов пользователями, что может причинить вред их здоровью, а также использование приборов диагностики без контроля медицинского персонала, что также может либо их повредить, либо причинить вред пользователю. В качестве медицинских препаратов, размещаемых в ячейках, могут пониматься также различные безрецептурные, рецептурные препараты или медицинские наборы, например для перевязки, обработки ран, накладывания шины и т.д. В предпочтительном варианте закрывающиеся ячейки для размещения в них медицинских препаратов и/или приборов для диагностики выполнены с электромагнитными замками, что дополнительно повышает безопасность использования системы, так как электромагнитные замки дополнительно повышают надежность хранения медицинских препаратов и/или приборов диагностики, что снижает риски использования их не по назначению, что может привести к ухудшению состояния здоровья пользователя, или повреждению приборов для диагностики. В частных вариантах в ячейках для размещения в них медицинских препаратов и/или приборов для диагностики выполнены датчики для определения наличия предметов в ячейке, что дополнительно повышает удобство и безопасность использования системы, так как отсутствие какого-либо медицинского препарата сразу подает сигнал с помощью датчика о том, что ячейку необходимо заполнить, тем самым снижая риски не оказания своевременной медицинской помощи вследствие отсутствия препарата и/или прибора для диагностики.

В предпочтительных вариантах ячейки для размещения в них медицинских препаратов и/или приборов для диагностики разделены на секции для дополнительного удобства использования системы, так как в одной ячейке могут быть размещены препараты и приборы для диагностики, совмещенные в группы для оказания медицинской помощи в конкретном случае, например, в пределах одной ячейки в одной секции может быть расположено устройство для измерения артериального давления, такое как тонометр, а в другой - гипотензивный медицинский препарат, либо в секциях могут быть размещены одинаковые медицинские наборы для оказания помощи при повторяющихся травмах у нескольких пользователей. Также при наличии секций в ячейках, в предпочтительном варианте, в каждой секции может быть выполнен датчик для определения наличия предметов в ячейке. Корпус аптечного постамата выполнен взрывозащищенным, что предоставляет возможность разместить аптечный постамат при использовании заявляемой системы, например, в шахтах, за счет снижения рисков повреждения аптечного постамата, приборов для диагностики и хрупких медицинских препаратов, например ампул, размещенных в нем, при проведении взрывных работ, и повышает удобство использования системы. В предпочтительном варианте по меньше мере одна из ячеек выполнена в виде холодильной ячейки для хранения медицинских препаратов, что дополнительно повышает удобство использования системы, так как позволяет хранить в аптечном постамате некоторые виды медицинских препаратов, предназначенных для хранения при низких температурах, например некоторые виды антибиотиков, гормональных препаратов, а также мазей, что также дополнительно позволяет использовать их для оказания медицинской помощи.

В корпусе аптечного постамата заявляемого решения выполнена также закрывающаяся системная ячейка для размещения в ней программного блока осуществления телемедицинской связи, что за счет выполнения ее закрывающейся позволяет легко получить доступ к программному блоку системы для осуществления ремонта и обслуживания его компонентов в случае технических неполадок, ускоряя и упрощая ремонт, что снимает необходимость полного разбора и демонтажа постамата, а также транспортировку его к месту ремонта, тем самым снижая время простоя аптечного постамата, позволяя своевременно предоставлять телемедицинскую помощь, в частности дистанционное консультирование и контроль оказания медицинской помощи. Кроме того, размещение программного блока непосредственно в аптечном постамате позволяет уменьшить его габариты, не используя дополнительных корпусных элементов, тем самым позволяя разместить аптечный постамат заявляемой системы в небольших комнатах или проемах для предоставления телемедицинской помощи, что может быть важно, например в производственных помещениях с большим количеством оборудования или повышенной опасностью, тем самым также обеспечивая возможность предоставления телемедицинской помощи в условиях, ограниченных для медицинского персонала.

Наличие поворотной камеры, прикрепленной к корпусу аптечного постамата, обеспечивает видеосвязь медицинского персонала с пользователем для предоставления телемедицинской помощи, в частности возможности дистанционного консультирования и контроля оказания медицинской помощи в условиях, ограниченных для медицинского персонала, а также позволяет увеличить угол обзора камеры за счет выполнения ее поворотной, что позволяет медицинскому персоналу увидеть пользователя полностью и дистанционно помочь ему с решением вопроса по здоровью, тем самым повышая скорость и удобство оказания медицинской помощи, не требуя личного присутствия врача на месте. В предпочтительном варианте поворотная камера может быть прикреплена в верхней части аптечного постамата для дополнительного улучшения обзора лица пользователя или окружающего пространства рядом с аптечным постаматом, или может быть встроена в его корпус. Наличие вытягивающейся камеры, прикрепленной к корпусу и выполненной с возможностью перемещения на расстояние от корпуса, позволяет посредством использования вытягивающейся камеры продемонстрировать медицинскому персоналу более подробно какие-либо полученные травмы, например, порезы, ушибы, ожоги и т.д., в особенности на нижних конечностях, для своевременного получения телемедицинской помощи, что также повышает скорость оказания медицинской помощи, не требуя личного присутствия врача, и как следствие удобство использования системы. В предпочтительных вариантах вытягивающаяся камера может быть перемещена на расстояние до 2 метров от корпуса аптечного постамата.

Системная ячейка включает сенсорный дисплей, динамики и микрофон для обеспечения аудиовидеосвязи с медицинским персоналом для предоставления телемедицинской помощи, в частности возможности дистанционного консультирования и контроля оказания медицинской помощи, и для взаимодействия пользователя с системой посредством сенсорного дисплея, что повышает удобство использования системы. Системная ячейка также включает считыватель машиночитаемых меток для идентификации пользователя, что позволяет при заявляемом исполнении системы осуществить идентификацию пользователя и просмотреть его личную карту для учета аспектов его здоровья при оказании медицинской помощи, что повышает безопасность и удобство использования системы и снижает риски неправильного назначения препаратов и ухудшения самочувствия пользователя. В частных вариантах решения считыватель машиночитаемых меток может быть выполнен в виде считывателя RFID-карт, QR-кодов или штрих-кодов. В предпочтительном варианте сенсорный дисплей, динамики, микрофон и считыватель машиночитаемых меток могут быть выполнены в дверце закрывающейся системной ячейки.

Система включает базу данных личных карт пользователей, что позволяет хранить информацию о состоянии здоровья пользователя и сохранять информацию посредством модуля записи информации о предоставлении телемедицинской помощи в личную карту пользователя, а также позволяет медицинскому персоналу с ней ознакомиться для корректного назначения необходимых медицинских препаратов или учетов особенностей здоровья при таком назначении, тем самым повышая безопасность и удобство использования системы, а также обеспечивая возможность предоставления телемедицинской помощи. Модуль идентификации пользователя, связанный с считывателем машиночитаемых меток, базой данных личных карт пользователей и сенсорным дисплеем, и выполненный с возможностью получения информации о пользователе из личной карты, позволяет определить пользователя, которому требуется оказание медицинской помощи, а также предоставить посредством связи с сенсорным дисплеем информацию о его состоянии здоровья из личной карты для дальнейшего выбора им услуг, включающих в частности выбор безрецептурных медикаментов и/или медицинских наборов или осуществление телемедицинской связи с медицинским персоналом, а также записать именно в его личную карту информацию о предоставлении телемедицинской помощи, передавая информацию о ней в модуль записи информации, что повышает удобство использования системы. Идентификация пользователя может осуществляться с помощью считывателя машиночитаемых меток, например RFID-карт или личного QR-кода, а при необходимости оказания помощи другому человеку, который не в состоянии пройти идентификацию самостоятельно, и для записи информации о его состоянии здоровья в его личную карту - посредством ввода информации о пострадавшем через сенсорный дисплей, например ФИО или личный номер сотрудника при использовании системы на производстве.

Система включает модуль выбора услуг, связанный с модулем записи информации и сенсорным дисплеем и выполненный с возможностью получения информации о выбранной пользователем услуге, что позволяет пользователю в зависимости от ситуации выбрать необходимую услугу, например выбор безрецептурных медикаментов и/или медицинских наборов, посредством блока выбора безрецептурных медикаментов и/или медицинских наборов, связанного с закрывающимися ячейками для размещения в них безрецептурных медикаментов и/или медицинских наборов, при незначительном вреде здоровью, не требующем специальной консультации медицинского персонала или рецептурных препаратов, например неглубокие порезы, незначительная головная боль или ушибы. Посредством данного блока за счет его связи с закрывающимися ячейками при выборе необходимых безрецептурных медикаментов и/или медицинских наборов осуществляется открытие соответствующей ячейки для получения пользователем необходимого, что повышает удобство и безопасность использования системы. В качестве медицинских наборов в предпочтительных вариантах могут быть наборы, включающие, например, дезинфицирующие средства, стерильные повязки, пластыри. В частных вариантах исполнения заявляемой системы блок выбора безрецептурных медикаментов и/или медицинских наборов может быть напрямую связан с закрывающимися ячейками, или, в предпочтительном варианте, модуль выбора услуг может включать блок подтверждения выбора безрецептурных медикаментов и/или медицинских наборов, связанный с считывателем машиночитаемых меток для идентификации пользователя и закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики и выполненный с возможностью получения информации от блока выбора безрецептурных медикаментов и/или медицинских наборов, посредством которого может быть осуществлена связь блока выбора безрецептурных медикаментов и/или медицинских наборов с закрывающимися ячейками. Такой предпочтительный вариант дополнительно повышает безопасность и удобство использования системы, так как получить необходимые безрецептурные медикаменты и/или медицинские наборы можно после подтверждения своего выбора, что снижает риски неправильного выбора препаратов.

Также пользователь может выбрать услугу, в частности, осуществление аудиовизуальной связи для получения телемедицинской помощи и возможности предоставления телемедицинской помощи в условиях, ограниченных для медицинского персонала, посредством блока аудиовизуальной связи, связанного с поворотной камерой, вытягивающейся камерой, динамиками, микрофоном и сенсорным дисплеем и выполненного с возможностью осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи, например, в случаях получения серьезного вреда здоровью, что позволит пользователю получить экстренную медицинскую помощь для стабилизации состояния и дождаться прибытия медицинского персонала на место происшествия, или транспортировки в медицинское учреждение, что повышает скорость оказания медицинской помощи в условиях, ограниченных для медицинского персонала, а также удобство использования системы. Таким образом, заявляемое исполнение модуля выбора услуг, включающего блок выбора безрецептурных препаратов и/или медицинских наборов и блок аудиовизуальной связи, повышает скорость оказания медицинской помощи за счет возможности дистанционно самостоятельно или под наблюдением медицинского персонала оказать себе или пострадавшему медицинскую помощь, не дожидаясь личного присутствия врача, тем самым обеспечивая возможность предоставления телемедицинской помощи в условиях, ограниченных для медицинского персонала.

Система также включает модуль записи информации о предоставлении телемедицинской помощи в личную карту пользователя, связанный с модулем идентификации пользователя, что позволяет использовать записанную информацию в дальнейшем для корректировки медицинских назначений, повышая безопасность и удобство использования системы. Информация о предоставлении телемедицинской помощи может представлять собой, в частности, аудиовидеозапись телемедицинской связи с медицинским персоналом или какие безрецептурные медикаменты и/или медицинские наборы были выбраны и получены пользователем. Такая информация может быть получена из блока аудиовизуальной связи или блока выбора безрецептурных медикаментов и/или медицинских наборов соответственно, за счет связи модуля выбора услуг с модулем записи информации о предоставлении телемедицинской помощи. Связь модуля записи информации и модуля идентификации пользователя позволяет записать информацию о предоставлении телемедицинской помощи именно в личную карту идентифицированного пользователя, или, при оказании помощи другому человеку в его личную карту, тем самым повышая удобство использования системы.

В предпочтительном варианте система включает модуль экстренной помощи, связанный с сенсорным дисплеем, и портативный GPS-датчик с кнопкой, выполненный с возможностью передачи координат своего местоположения в модуль экстренной помощи, что дополнительно повышает удобство использования системы и скорость оказания медицинской помощи, так как при чрезвычайной ситуации и невозможности добраться до аптечного постамата пользователь может использовать портативный GPS-датчик с кнопкой для передачи координат своего местоположения в модуль экстренной помощи, который может отобразить соответствующие координаты на сенсорном дисплее, таким образом, другой человек может определить местонахождение пострадавшего и прибыть ему на помощь. Кроме того, в частном варианте на корпусе аптечного постамата закреплена сигнальная колонна для обнаружения местоположения аптечного постамата, что дополнительно повышает надежность и удобство использования заявляемой системы за счет повышения вероятности обнаружения аптечного постамата, например, при низкой освещенности. При этом, в предпочтительном варианте модуль экстренной помощи выполнен с возможностью включения сигнальной колонны, что повышает вероятность обнаружения аптечного постамата и помогает привлечь к нему внимание других людей для обнаружения пострадавшего, который воспользовался портативным GPS-датчиком с кнопкой, что дополнительно повышает удобство и скорость оказания медицинской помощи.

В предпочтительном варианте аптечный постамат включает устройство для подачи питьевой воды, в наиболее предпочтительном представляющее собой кулер, что дополнительно повышает удобство и безопасность использования системы за счет дополнительного предоставления питьевой воды для перорального приема медицинских препаратов, или для утоления жажды и предотвращения обезвоживания организма.

В частных вариантах реализации заявляемого решения аптечный постамат включает встроенные в него приборы для диагностики, выбранные из группы, включающей устройство дистанционного определения температуры тела, устройство измерения артериального давления, что дополнительно повышает безопасность и удобство использования системы, предоставляя медицинскому персоналу дополнительные данные о состоянии здоровья пользователя для более корректного оказания медицинской помощи. Аптечный постамат может включать устройство для индивидуальной выдачи медицинских препаратов, что дополнительно повышает удобство и безопасность использования системы за счет возможности дозированной выдачи препарата, снижая риски его неконтролируемого приема пользователем и ухудшения состояния здоровья.

В частном варианте аптечный постамат может включать устройство обдува камеры, что при установке аптечного постамата, например, в шахте или производственном пыльном помещении позволяет дополнительно очистить камеру от пыли, дополнительно снижая риски ухудшения обзора и видеосвязи при предоставлении телемедицинской помощи, дополнительно повышая удобство использования системы. Также, в частном варианте, аптечный постамат включает стол и стул для размещения пользователя, что дополнительно повышает удобство использования системы, позволяя разместиться пользователю или разместить пострадавшего, неспособного к поддержанию устойчивого положения на ногах.

Далее заявляемое техническое решение поясняется с помощью фигур, на которых условно представлен один из предпочтительных вариантов исполнения системы.

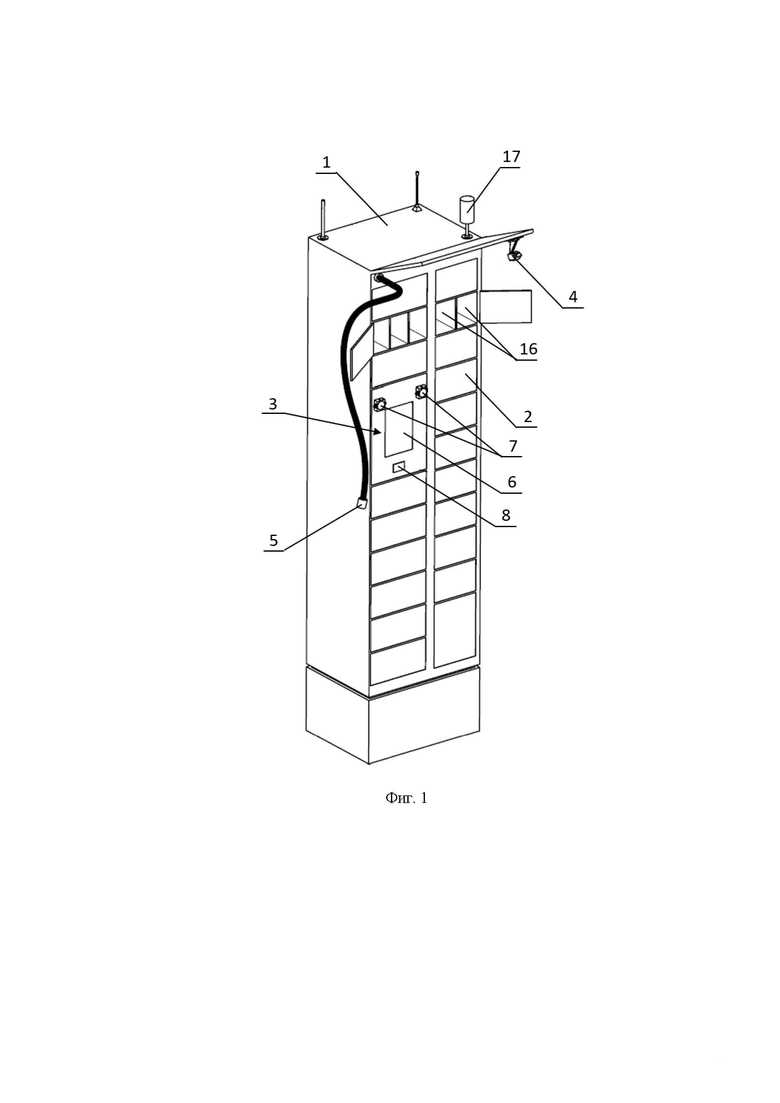

На фиг. 1 представлен общий вид аптечного постамата.

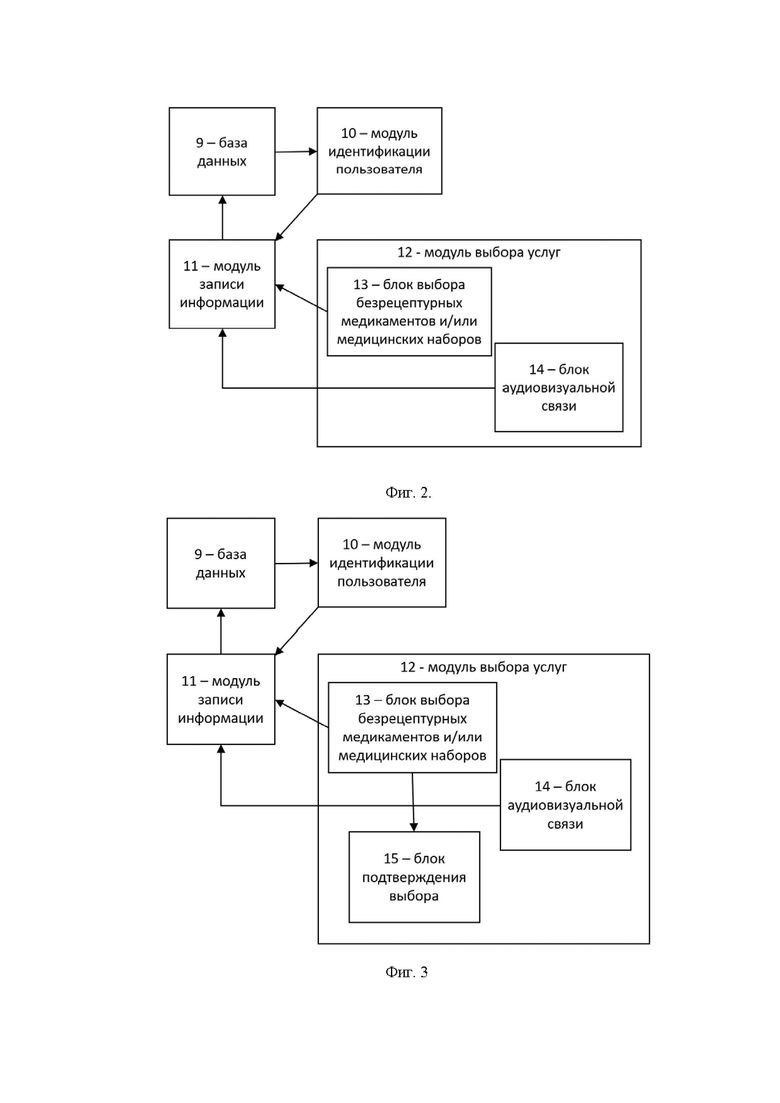

На фиг. 2 представлена блок-схема одного варианта заявляемой системы предоставления телемедицинской помощи.

На фиг. 3 представлена блок-схема другого варианта заявляемой системы предоставления телемедицинской помощи.

Цифрами на фигурах обозначены:

- корпус (1) аптечного постамата;

- ячейки (2) для размещения в них медицинских препаратов и/или приборов для диагностики; - системная ячейка (3) для размещения в ней программного блока;

- поворотная камера (4);

- вытягивающаяся камера (5);

- сенсорный дисплей (6);

- динамики (7);

- считыватель (8) машиночитаемых меток;

- база (9) данных личных карт пользователей;

- модуль (10) идентификации пользователя;

- модуль (11) записи информации о предоставлении телемедицинской помощи;

- модуль (12) выбора услуг;

- блок (13) выбора безрецептурных медикаментов и/или медицинских наборов;

- блок (14) аудиовизуальной связи;

- блок (15) подтверждения выбора безрецептурных медикаментов и/или медицинских наборов;

- секции (16) ячеек (2);

- сигнальная колонна (17).

Далее со ссылками на фигуры описан один из предпочтительных вариантов исполнения заявляемого технического решения.

Система предоставления телемедицинской помощи выполнена в виде программно-аппаратного комплекса, включающего аптечный постамат (см. фиг. 1), который содержит корпус (1) с выполненными в нем закрывающимися ячейками (2) для размещения в них медицинских препаратов и/или приборов для диагностики и закрывающейся системной ячейкой (3) для размещения в ней программного блока осуществления телемедицинской связи. Аптечный постамат также содержит поворотную камеру (4), прикрепленную к корпусу (1), и вытягивающуюся камеру (5), прикрепленную к корпусу (1) и выполненную с возможностью перемещения на расстояние от корпуса (1). Системная ячейка (3) включает сенсорный дисплей (6), динамики (7), микрофон (на фиг. не изображен) и считыватель (8) машиночитаемых меток для идентификации пользователя, предпочтительно выполненные в ее дверце.

Система (см. фиг. 2) включает базу (9) данных личных карт пользователей, модуль (10) идентификации пользователя, связанный с считывателем (8) машиночитаемых меток, базой (9) данных личных карт пользователей и сенсорным дисплеем (6), и выполненный с возможностью получения информации о пользователе из личной карты, модуль (11) записи информации о предоставлении телемедицинской помощи в личную карту пользователя, связанный с модулем (10) идентификации пользователя, и модуль (12) выбора услуг, связанный модулем (11) записи информации и сенсорным дисплеем (6) и выполненный с возможностью получения информации о выбранной пользователем услуге.

Модуль (12) выбора услуг включает блок (13) выбора безрецептурных медикаментов и/или медицинских наборов, связанный с закрывающимися ячейками (2) для размещения в них безрецептурных медикаментов и/или медицинских наборов, блок (14) аудиовизуальной связи, связанный с поворотной камерой (4), вытягивающейся камерой (5), динамиками (7), микрофоном и сенсорным дисплеем (6) и выполненный с возможностью осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи, и в предпочтительном варианте (см. фиг. 3) блок (15) подтверждения выбора безрецептурных медикаментов и/или медицинских наборов, связанный с считывателем (8) машиночитаемых меток для идентификации пользователя и закрывающимися ячейками (2) для размещения в них медицинских препаратов и/или приборов для диагностики и выполненный с возможностью получения информации от блока (13) выбора безрецептурных медикаментов и/или медицинских наборов.

Закрывающиеся ячейки (2) для размещения в них медицинских препаратов и/или приборов для диагностики предпочтительно выполнены с электромагнитными замками и разделены на секции (16). В ячейках, а также в секциях, предпочтительно выполнены датчики для определения наличия предметов в ячейке (2), а по меньшей мере одна из ячеек (2) предпочтительно выполнена в виде холодильной ячейки для хранения медицинских препаратов.

На корпусе аптечного постамата предпочтительно закреплена сигнальная колонна (17) для обнаружения местоположения аптечного постамата, а система предпочтительно включает модуль экстренной помощи, связанный с сенсорным дисплеем (6) и выполненный с возможностью включения сигнальной колонны (17), и портативный GPS-датчик с кнопкой, выполненный с возможностью передачи координат своего местоположения в модуль экстренной помощи.

Аптечный постамат предпочтительно включает встроенные в него приборы для диагностики, например, устройство дистанционного определения температуры тела, устройство измерения артериального давления, а также устройство для индивидуальной выдачи медицинских препаратов, устройство обдува камеры.

Предпочтительный пример эксплуатации заявляемой системы описан далее на примере использования системы на производстве.

Аптечный постамат устанавливается в доступном проходимом месте, а в его ячейки (2) загружаются различные медицинские препараты и/или приборы для диагностики, например наборы медикаментов для перевязки, диагностическое оборудование, различные лекарственные наборы. В секции (16) ячеек (2), которые предпочтительно разделены на секции (16), загружаются одинаковые наборы медикаментов.

При необходимости получения телемедицинской помощи пользователь проходит идентификацию в модуле (10) идентификации пользователя, предпочтительно посредством прикладывания, например, RFID-карты к считывателю (8) машиночитаемых меток системной ячейки (3). При необходимости оказания помощи идентифицированному пользователю он может получить информацию из своей личной карты посредством сенсорного дисплея (6) за счет связи модуля (10) идентификации пользователя и базы (9) данных личных карт пользователей. При необходимости оказания помощи другому человеку пользователь посредством сенсорного дисплея (6) может ввести ФИО человека, которому нужна помощь для записи данных в личную карту этого человека.

После идентификации посредством сенсорного дисплея (6) пользователь посредством модуля (12) выбора услуг, выбирает услугу, которую ему необходимо получить, в частности получение безрецептурных медикаментов и/или медицинских наборов или осуществление телемедицинской связи с медицинским персоналом (взаимодействие пользователя с модулями и блоками системы осуществляется посредством сенсорного дисплея (6)).

При выборе услуги получения безрецептурных медикаментов и/или медицинских наборов посредством блока (13) выбора безрецептурных медикаментов и/или медицинских наборов модуля (12) выбора услуг пользователь выбирает необходимые безрецептурные медикаменты и/или медицинские наборы и за счет связи данного блока (13) с закрывающимися ячейками (2), они могут быть открыта, и пользователь может получить необходимое. В предпочтительном варианте пользователь может подтвердить свой выбор посредством блока (15) подтверждения выбора с помощью считывателя (8).

При выборе услуги осуществления телемедицинской связи с медицинским персоналом посредством блока (14) аудиовизуальной связи могут быть включены поворотная (4) и вытягивающаяся (5) камеры, динамики (7), микрофон и сенсорный дисплей (6) для отображения медицинского персонала и осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи. При необходимости получения пользователем какого-либо рецептурного препарата или прибора для диагностики во время консультации с медицинским персоналом, может быть открыта соответствующая ячейка (2) аптечного постамата для получения пользователем необходимого.

По окончании предоставления телемедицинской помощи посредством модуля (11) записи информации вся информация о полученной телемедицинской помощи, например аудиовидеозапись консультации с медицинским персоналом, полученная из блока (14) аудиовизуальной связи, или информация о выборе безрецептурных медикаментов и/или медицинских наборов, полученная из блока (13) выбора безрецептурных медикаментов и/или медицинских наборов, сохраняется в личную карту пользователя, определенную за счет связи с модулем (10) идентификации пользователя, в базе (9) данных.

В частном варианте у сотрудников предприятия, где установлен аптечный постамат заявляемой системы есть портативный GPS-датчик с кнопкой, выполненный с возможностью передачи координат своего местоположения в модуль экстренной помощи, предпочтительно включенный в систему. При наступлении несчастного случая на производстве сотрудник может воспользоваться кнопкой портативного датчика и передать GPS-координаты своего местоположения в модуль экстренной помощи, при этом может быть включена сигнальная колонна (17) постамата, а координаты отображены на дисплее (6) для быстрого доступа к месту и оказанию помощи пострадавшему.

Заявляемое техническое решение может применяться для предоставления телемедицинской помощи и характеризуется повышенным удобством использования.

Представленные фигуры, описание конструкции и использования системы предоставления телемедицинской помощи не исчерпывают возможные варианты исполнения и не ограничивают каким-либо образом объем заявляемого технического решения. Возможны иные варианты исполнения в объеме заявляемой формулы.

Изобретение относится к области информационно-коммуникационных технологий, специально предназначенных для облегчения связи между медицинскими работниками и пациентами. Предложена система предоставления телемедицинской помощи, которая выполнена в виде программно-аппаратного комплекса, включающего аптечный постамат, содержащий корпус с выполненными в нем закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики и закрывающейся системной ячейкой для размещения в ней программного блока осуществления телемедицинской связи, поворотную камеру, вытягивающуюся камеру. Системная ячейка включает сенсорный дисплей, динамики, микрофон и считыватель машиночитаемых меток для идентификации пользователя. Система включает базу данных личных карт пользователей, модуль идентификации пользователя, модуль записи информации о предоставлении телемедицинской помощи в личную карту пользователя и модуль выбора услуг, включающий блок выбора безрецептурных медикаментов и/или медицинских наборов, связанный с закрывающимися ячейками для размещения в них безрецептурных медикаментов и/или медицинских наборов, и блок аудиовизуальной связи, выполненный с возможностью осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи. Изобретение обеспечивает возможность предоставления телемедицинской помощи, повышение безопасности и удобства использования, обусловленное, в частности, повышением скорости оказания медицинской помощи. 14 з.п. ф-лы, 3 ил.

1. Система предоставления телемедицинской помощи, выполненная в виде программно-аппаратного комплекса, включающего аптечный постамат, содержащий взрывозащищенный корпус с выполненными в нем закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики и закрывающейся системной ячейкой для размещения в ней программного блока осуществления телемедицинской связи, поворотную камеру, прикрепленную к корпусу, вытягивающуюся камеру, прикрепленную к корпусу и выполненную с возможностью перемещения на расстояние от корпуса, при этом системная ячейка включает сенсорный дисплей, динамики, микрофон и считыватель машиночитаемых меток для идентификации пользователя, при этом система включает базу данных личных карт пользователей, модуль идентификации пользователя, связанный с считывателем машиночитаемых меток, базой данных личных карт пользователей и сенсорным дисплеем и выполненный с возможностью получения информации о пользователе из личной карты, модуль записи информации о предоставлении телемедицинской помощи в личную карту пользователя, связанный с модулем идентификации пользователя, и модуль выбора услуг, связанный с модулем записи информации и сенсорным дисплеем и выполненный с возможностью получения информации о выбранной пользователем услуге, включающий блок выбора безрецептурных медикаментов и/или медицинских наборов, связанный с закрывающимися ячейками для размещения в них безрецептурных медикаментов и/или медицинских наборов, и блок аудиовизуальной связи, связанный с поворотной камерой, вытягивающейся камерой, динамиками, микрофоном и сенсорным дисплеем и выполненный с возможностью осуществления аудиовизуальной связи с медицинским персоналом для предоставления телемедицинской помощи.

2. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что модуль выбора услуг включает блок подтверждения выбора безрецептурных медикаментов и/или медицинских наборов, связанный с считывателем машиночитаемых меток для идентификации пользователя и закрывающимися ячейками для размещения в них медицинских препаратов и/или приборов для диагностики и выполненный с возможностью получения информации от блока выбора безрецептурных медикаментов и/или медицинских наборов.

3. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что закрывающиеся ячейки для размещения в них медицинских препаратов и/или приборов для диагностики выполнены с электромагнитными замками.

4. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что в ячейках для размещения в них медицинских препаратов и/или приборов для диагностики выполнены датчики для определения наличия предметов в ячейке.

5. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что ячейки для размещения в них медицинских препаратов и/или приборов для диагностики разделены на секции.

6. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что аптечный постамат включает устройство для подачи питьевой воды.

7. Система предоставления телемедицинской помощи по п. 6, отличающаяся тем, что устройство для подачи питьевой воды представляет собой кулер.

8. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что на корпусе аптечного постамата закреплена сигнальная колонна для обнаружения местоположения аптечного постамата.

9. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что включает модуль экстренной помощи, связанный с сенсорным дисплеем, и портативный GPS-датчик с кнопкой, выполненный с возможностью передачи координат своего местоположения в модуль экстренной помощи.

10. Система предоставления телемедицинской помощи по пп. 8 и 9, отличающаяся тем, что модуль экстренной помощи выполнен с возможностью включения сигнальной колонны.

11. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что аптечный постамат включает устройство для индивидуальной выдачи медицинских препаратов.

12. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что по меньше мере одна из ячеек выполнена в виде холодильной ячейки для хранения медицинских препаратов.

13. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что аптечный постамат включает встроенные в него приборы для диагностики, выбранные из группы, включающей устройство дистанционного определения температуры тела, устройство измерения артериального давления.

14. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что аптечный постамат включает стол и стул для размещения пользователя.

15. Система предоставления телемедицинской помощи по п. 1, отличающаяся тем, что аптечный постамат включает устройство обдува камеры.
