Способ исключения влияния механических примесей на измеряемый резистивным датчиком сигнал Российский патент 2025 года по МПК G01N27/403 G01N27/02

Описание патента на изобретение RU2834586C1

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к газодобывающей отрасли и может быть использовано при контроле за разработкой газовых и газоконденсатных месторождений.

УРОВЕНЬ ТЕХНИКИ

Появление воды любого типа в интервале перфорации газовых и газоконденсатных скважин способствует разрушению прискважинной зоны пласта и снижению продуктивности [1, 2].

Известен способ оперативного непрерывного контроля обводнения скважин (под обводнением понимается появление в продукции скважины пластовой или иной воды), основанный на мониторинге в трубопроводе удельного электрического сопротивления и температуры попутной жидкости с использованием резистивного датчика, расположенного в углублении на нижней образующей горизонтального трубопровода [3, 4, 5].

Работа датчика основана на следующем физическом принципе: - измеряемая на частоте 1 кГц величина электрического сопротивления между электродами А и B (сигнал датчика) однозначно связана с удельным электрическим сопротивлением жидкости ρ, находящейся в измерительной ячейке. Удельное сопротивление, в свою очередь, определяется степенью минерализации раствора и температурой жидкости в момент измерения.

Описываемый датчик успешно испытан в производственных условиях при апробации способа контроля за обводнением скважин [5]. Недостатком известного способа контроля за обводнением скважин [5] с использованием резистивного датчика является отсутствие научно-технического обоснования оценки степени влияния механических примесей на показания резистивного датчика. Эти примеси, представляющие собой частицы породы коллектора, не проводят электрический ток.

Технической проблемой заявляемого изобретения является устранение вышеуказанного недостатка, а техническим результатом - научно обоснованный способ исключения влияния механических примесей на измеряемый резистивным датчиком сигнал.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Теоретическое обоснование получения технического результата

В результате статических и динамических экспериментов со смесями, представленными солевым раствором и кварцевым песком размером 0,05 мм, установлено, что содержание механических примесей в газовом потоке практически не влияет на значения электрического сопротивления и расчетной минерализации при доле механических примесей в жидкой фазе газожидкостного потока до 10% по объему [5].

Результаты этого эксперимента с одним гранулометрическим составом оставляют без ответа следующие важные вопросы. Как влияют размеры включений на окончательные выводы? Остаются ли справедливыми выводы при малой доле примеси, но превышающей 10%?

Для достоверного ответа на сформулированные выше вопросы предлагается научно обоснованный подход к получению технического результата, основанный на теории эффективной среды Максвелла Гарнетта [6, 7]. Эффективной называют среду, состоящую из вмещающей среды с включениями простой геометрической формы. В теории предполагается, что объемная доля включений мала. В предлагаемой модели в качестве вмещающей среды выступает скважинная жидкость, а включениями являются элементы механической примеси (например, отдельные песчинки).

В литературе имеются данные о применимости теории эффективной среды для объемной доли включений, достигающей 30% [11, 12].

Пусть γе, εе - электрическая проводимость и диэлектрическая проницаемость вмещающей среды. Поскольку рабочая частота датчика мала (1кГц), под диэлектрической проницаемостью будем понимать статическую (низкочастотную) диэлектрическую характеристику среды. Соответствующие параметры сферических включений, произвольно расположенных во вмещающей среде, обозначим через γj, εj. Теория эффективной среды рассматривает среду с включениями как однородную, с эффективными параметрами γeƒƒ, εeƒƒ, и устанавливает следующие соотношения между истинными и эффективными параметрами:

В формулах (1) коэффициент ƒ1 обозначает объемную долю включений, т.е. объем пространства, занятого материалом включений. Для величин γieie справедливы следующие неравенства:

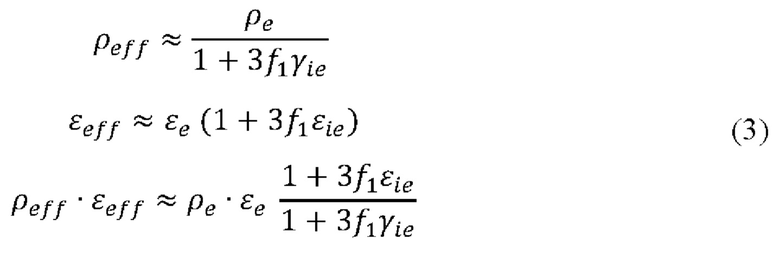

Поскольку ƒ1<1, abs(γie)<1, abs(εie)<1, то из (1) можно получить следующее приближенное соотношение для ρeƒƒ, εeƒƒ, и их произведения ρeƒƒ⋅εeƒƒ:

Диэлектрическая проницаемость жидкости εе много больше диэлектрической проницаемости включения εi, а проводимость включения γi много меньше электропроводности вмещающей среды γe. Поэтому, справедливы оценки γie ≈ -0,5, εie ≈ -0,5, а соотношения (3) допускают следующие представления:

Выводы из соотношений (1) - (4):

1. Если известна априорная информация об объемной доле включений, то можно пренебречь влиянием примесей на измеряемое сопротивление (ƒ1 << 1), либо оценить это влияние, используя соответствующую формулу из (4).

2. Если в процессе работы с датчиком удается получить не только значение эффективного удельного сопротивления, но и величину эффективной диэлектрической проницаемости, то произведение этих параметров свободно от влияния механических примесей (формулы (4)).

Связь диэлектрической проницаемости с другими электрофизическими параметрами датчика удобно описывать на основе решения задачи о конденсаторе с утечкой [8]. Пусть конденсатор с обкладками произвольной формы, заполнен однородной и изотропной средой с диэлектрической проницаемостью ε и удельным сопротивлением ρ. На конденсатор подано постоянное напряжение U, его емкость равна С, а омическое сопротивление - R. Доказывается, что между параметрами ε, ρ, С и R существует соотношение, не зависящее от формы конденсатора:

Произведение CR называется постоянной времени конденсатора. В рассматриваемом датчике имеется такой конденсатор, его обкладки - это электроды А и В.

Проверка предложенных решений (первый эксперимент)

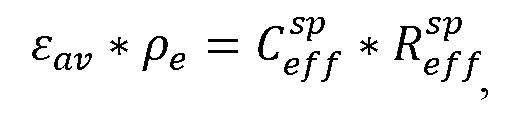

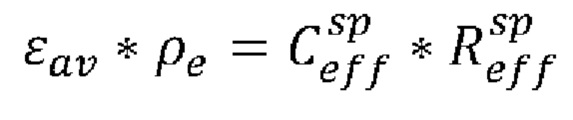

Применим соотношение (5) для обоснования технического решения. Если конденсатор заполнен однородной эффективной средой с параметрами ρeƒƒ, εeƒƒ, то его измеряемые емкость и сопротивление также будут эффективными, обозначим их через Ceƒƒ и Reƒƒ, соответственно. Используя (4), можно связать эти параметры с электрофизическими параметрами вмещающей среды:

Зависимости электропроводности и диэлектрической проницаемости е жидкого проводящего диэлектрика от температуры и солености описаны в [9]. Пример такой зависимости приведен в Таблице 1 для температуры 25°С.

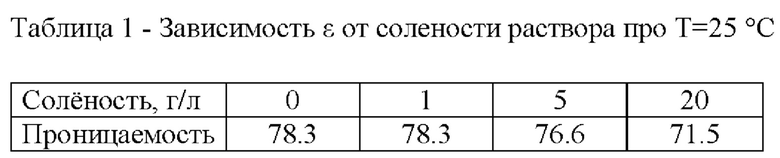

При увеличении солености раствора в 20 раз (от 1 до 20 г/л), диэлектрическая проницаемость жидкости уменьшается всего на 9%, среднее значение проницаемости в этом диапазоне εср=75,5.

Пусть для резистивного датчика, погруженного в жидкость с примесью, известны межэлектродное сопротивление Reƒƒ и межэлектродная емкость Ceƒƒ тогда величина удельного сопротивления ρе чистой жидкости, без примеси, может быть определена из соотношения:

Проиллюстрируем применение соотношения (7) на примере.

1. В результате эксперимента с чистым раствором соленостью 1 г/л были, с помощью резистивного датчика, определены межэлектродное сопротивление и удельное сопротивление раствора:

Reƒƒ=1247 Ом, ρе=4,93 Ом ⋅ м

2. Поскольку измерение межэлектродной емкости не производилось, оценили параметр Ceƒƒ, используя формулу для емкости двух цилиндров конечных размеров, погруженных в однородное пространство с диэлектрической проницаемостью εср [8]:

Применение модели однородного пространства обосновывается высокой пространственной локальностью методов измерений, основанных на измерении электрической емкости датчиков [10].

3. В результате математического моделирования показаний датчика установили, что значение измеренного межэлектродного сопротивления Reƒƒ можно пересчитать в соответствующий сигнал для однородного пространства. Коэффициент пересчета Ktr равен 0,88 и не меняет своего значения во всем диапазоне соленостей, представляющем практический интерес:

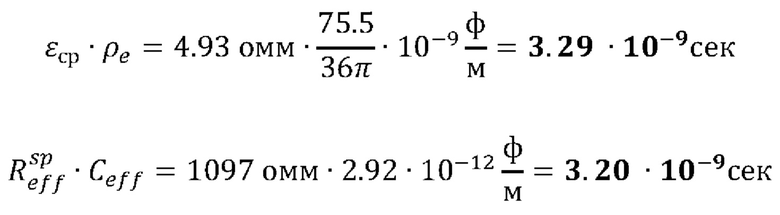

4. Подставили полученные числовые значения в соотношение (7):

Убеждаемся, что соотношение (7) выполняется с погрешностью ~3%, что экспериментально подтверждает достоверность заявляемого подхода. Следует подчеркнуть, что демонстрируется достижение технического решения без инструментального измерения межэлектродной электрической емкости. Оказалось, возможным заменить измеряемую емкость виртуальной емкостью, синтезированной на основе модели однородного пространства.

Вывод первый: подход, основанный на теории эффективной среды, и формула (7), проверенные экспериментально, позволяют предложить научно обоснованный метод исключения влияния механических примесей на измеряемый резистивным датчиком сигнал.

Проверка предложенных решений (второй эксперимент)

В эксперименте резистивный датчик встраивается в дно емкости, в емкость наливается суспензия, состоящая из кварцевого песка фракцией 0,05 мм и водного раствора хлорида натрия с различными концентрациями (0,3; 1,0; 5,0; 10,0; 20,0 и 50,0 г/л). Регистрируются показания датчика, в отдельной емкости измеряется удельная электропроводность этих суспензий кондуктометром WTW Cond315i с датчиком TetraCon 325 и автоматической термокомпенсацией на 25°С. В процессе эксперимента соотношение вода/порода в суспензии изменяется в диапазоне 10000 - 10.

Исходя из физических соображений, при увеличении доли непроводящего песка в проводящем растворе, монотонно снижается проводимость суспензии (замер кондуктометром) и монотонно растет ее сопротивление (замер резистивным датчиком). Согласно этому критерию, часть экспериментов признаны некондиционными: для кондуктометра - измерения для соленостей 0,3, 1 г/л; для резистивного датчик - измерения для соленостей 0,3, 10, 20, 50 г/л.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

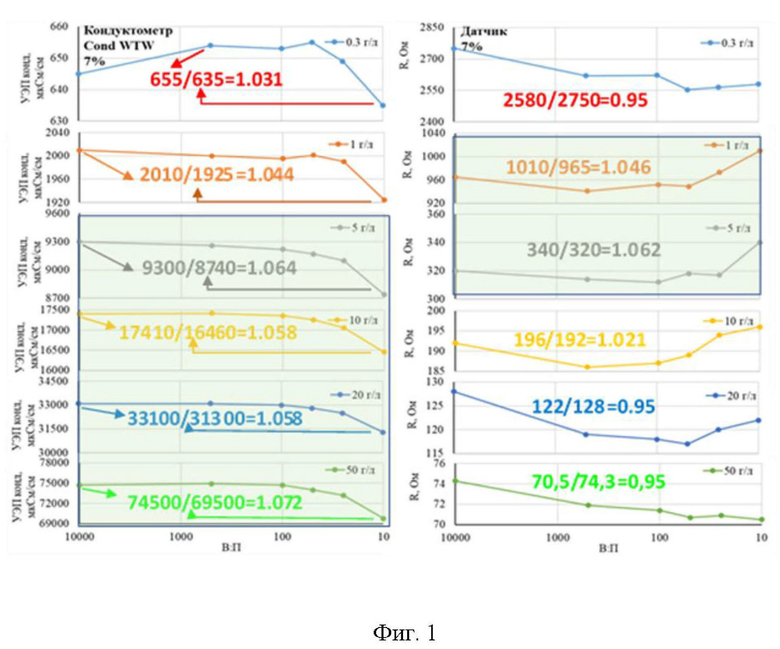

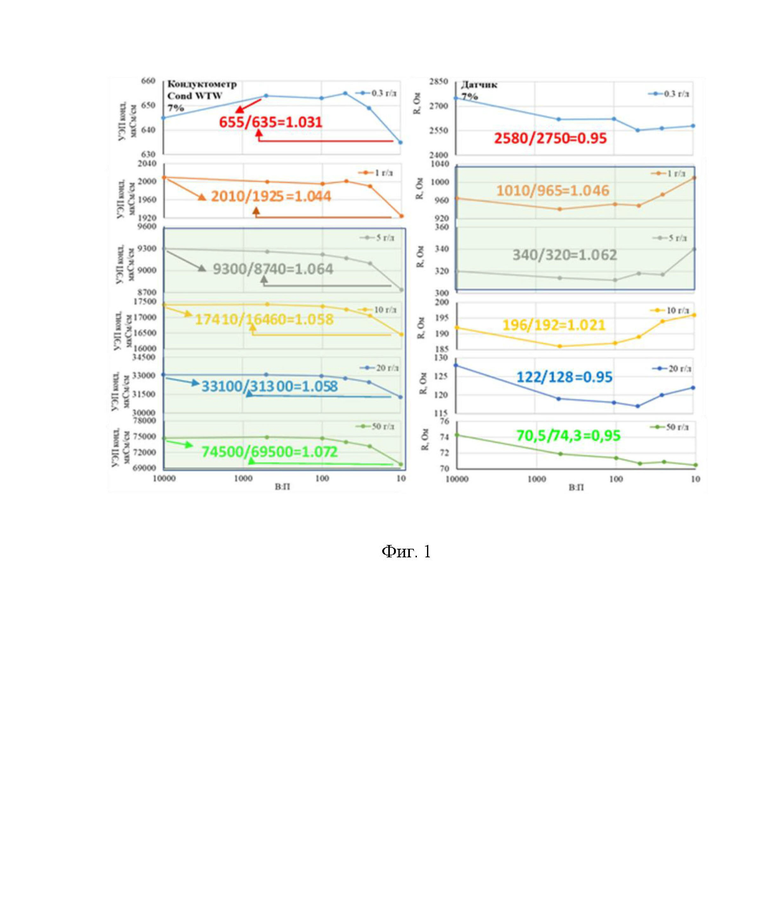

На Фиг. 1 представлены данные измерений - зависимость показаний кондуктометра (проводимость) и резистивного датчика (сопротивление) от соотношения «раствор : песок» для различных значений солености раствора.

Представленные на Фиг. 1 данные иллюстрируют степень влияния песчаной примеси на результаты измерений. Так, например, показания кондуктометра для соотношения вода/порода 10000 и 10 равны 74500 мкСм/см и 69500 мкСм/см, соответственно (соленость 50 г/л). Вычислим отношение проводимостей чистого раствора и суспензии: γеeƒƒ=74500/69500=1.072. Аналогичные данные приведены на Фиг. и для других значений солености.

Для кондуктометра экспериментально определенные значения параметра γееƒƒ практически не зависят от солености, среднее значение этого параметра в диапазоне соленостей 5-50 г/л равно 1,06.

Для резистивного датчика значения отношения ρеƒƒe практически не зависят от солености и его среднее значение в диапазоне соленостей 1-5 г/л равно 1,05.

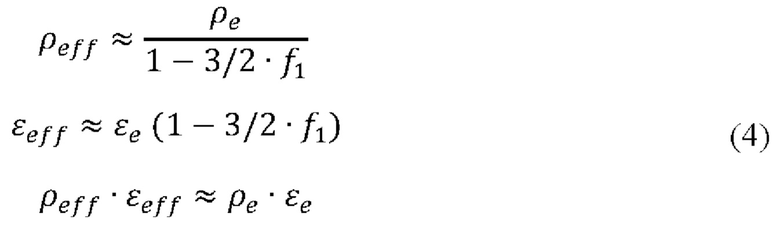

Применим для описания данных эксперимента теорию эффективной смеси и воспользуемся первой формулой из (4), переписав ее в следующем виде:

Представим, что в емкость наливают 10 частей раствора и добавляют 1 часть примеси, заполненную песчинками шарообразной формы. Всего в емкости находится 11 частей. Оценим параметр ƒ1 следующим образом:

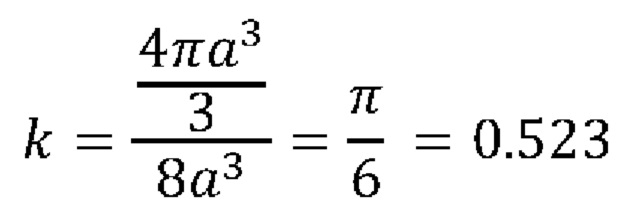

где k - коэффициент заполнения объема материалом песчинок. Определим этот коэффициент как отношение объема сферической песчинки радиусом а к объему куба, описанного вокруг этой сферы:

Вычисляем параметр ƒ1=0,523/11=0,0475 и отношение

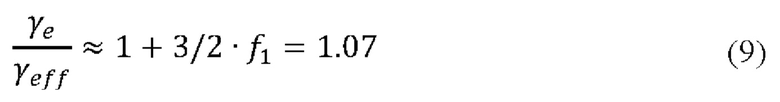

Сравнивая полученный теоретический результат (γeeƒƒ=1,07) с экспериментальными данными для кондуктометра (γeeƒƒ=1,06) и, убеждаемся в правомерности применения теории эффективной среды для количественной оценки влияния примесей на измеряемые сигналы.

Для описания влияния примеси на сигналы резистивного датчика следует пользоваться следующей формулой:

Для данных датчика, представленных на Фиг., параметр ρeƒƒ/pe=1,05.

Вывод второй: подход, основанный на теории эффективной среды с использованием формул (9) и (10) позволяет количественно оценить степень влияния механических примесей на измеряемый резистивным датчиком сигнал.

Предлагаемый способ исключения влияния механических примесей на измеряемый резистивным датчиком сигнал реализуется следующим образом:

1. Выполняют калибровку резистивного датчика, заключающуюся в измерении электрического сопротивления и температуры солевых растворов заданной минерализации в лабораторных условиях с применением герметизированной кондуктометрической ячейки, имитирующей условия измерения в обвязке скважины. В качестве калибровочных используют солевые растворы и прямые эмульсии с различной долей пластовой воды.

2. После калибровки резистивный датчик устанавливают на нижней образующей трубопровода в цилиндрической выемке глубиной 8 мм и внутренним диаметром 20 мм, являющейся одновременно пробоуловителем и измерительной ячейкой, при этом прямая, соединяющая электроды, ориентирована перпендикулярно направлению газожидкостного потока. Проводят измерения электрического сопротивления Reƒƒ попутной жидкости, содержащей механические примеси.

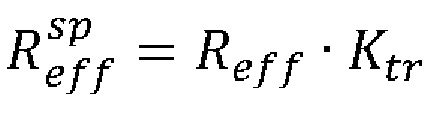

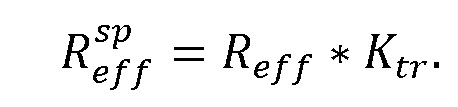

3. Выполняют обработку полученных данных, заключающуюся в пересчете измеренного межэлектродного сопротивления Reƒƒ в сигнал , соответствующий однородному проводящему пространству: Коэффициент пересчета Ktr равен 0,88, определяется конструктивными параметрами датчика и не меняет своего значения во всем диапазоне электрофизических параметров, представляющем практический интерес.

4. Оценивают межэлектродную емкость датчика , используя формулу для емкости двух цилиндров конечных размеров, погруженных в однородное пространство с диэлектрической проницаемостью εaν. Параметр εaν слабо зависит от солености раствора и выбирается на основе табличных данных [9].

5. Вычисляют удельное сопротивление ρе чистой жидкости без примесей, используя соотношение
