Шпатлевка Российский патент 2025 года по МПК C04B28/22

Изобретение относится к отделочным композициям, применяемым для выравнивания бетонных и штукатурных поверхностей.

Известны составы, содержащие цемент, известковое тесто, клей животный, перлитовый песок, воду (а.с.664945, С04 В 13/08, 1977) [1].

Наиболее близкой по технической сущности и достигаемому результату является шпатлевка, включающая известковое тесто, молотую минеральную добавку, воду [2].

Недостатками прототипа являются низкая водостойкость и прочность сцепления шпатлевки.

Задачей изобретения является устранение указанных недостатков

Поставленная задача решается тем, шпатлевка, включающая вяжущее, наполнитель, минеральную добавку, пластификатор, воду, содержит в качестве вяжущего смесь гашеной и гидравлической извести, в качестве минеральной добавки диатомит NDP-D-230, в качества наполнителя микрокальцит марки КМ2, в качестве пластификатора модифицированный эфир поликарбоксилата Sunbo PC 1021 при следующем соотношении компонентов, масс. %:

Известь гашеная 17,36-20,1 Гидравлическая известь 1,74-2,4 Микрокальцит марки КМ2 38,25-42,46 Диатомит NDP-D-230 1,6-2,6 Модифицированный эфир поликарбоксилата Sunbo PC 1021 0,12-0,17 Вода 34,6-38,6

Приготовление шпатлевки осуществляют следующим образом. В смеситель любого типа загружают известь-пушонку и гидравлическую известь, перемешивают, после чего загружают диатомит и микрокальцит, перемешивают, а затем добавляют приготовленную смесь воды и модифицированного эфира поликарбоксилата Sunbo PC 1021. Полученную массу перемешивают.

Для приготовления шпатлевки использовали следующие материалы:

- гашеная известь 2 сорта (соответствует требованиям ГОСТ 9179-2018);

- гидравлическая известь с модулем 2,3(соответствует требованиям ГОСТ 9179-2018);

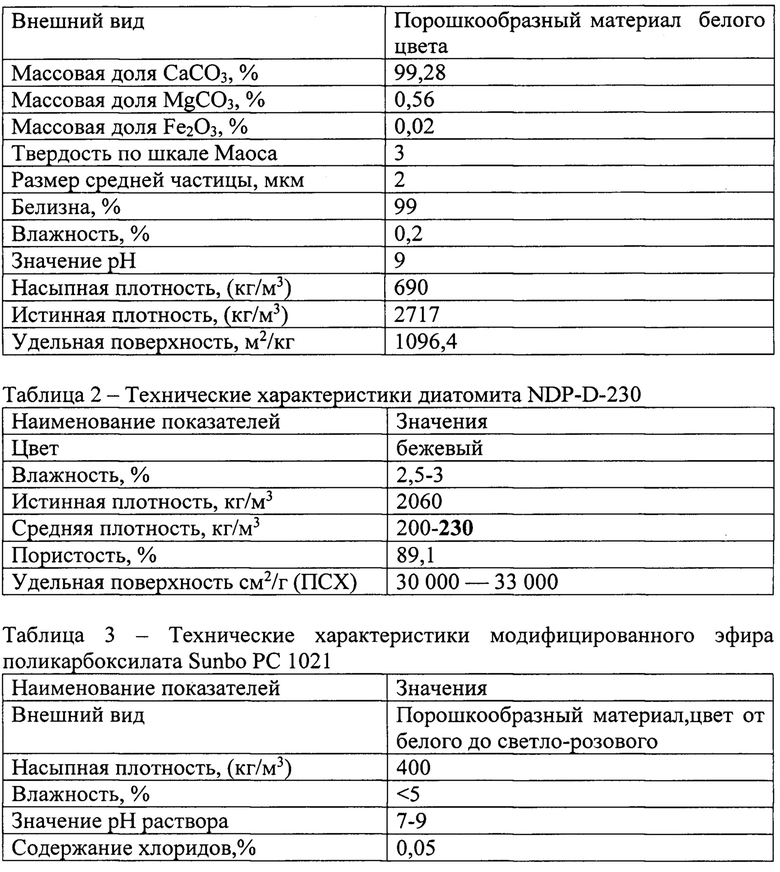

- микрокальцит марки КМ2. Основные показатели приведены в таблице 1;

- диатомит NDP-D-230. Основные показатели приведены в таблице 2;

- модифицированный эфир поликарбоксилата Sunbo PC 1021. Основные показатели приведены в таблице 3;

Для исследования свойств представленных рецептур состава и покрытий на его основе были использованы следующие методики:

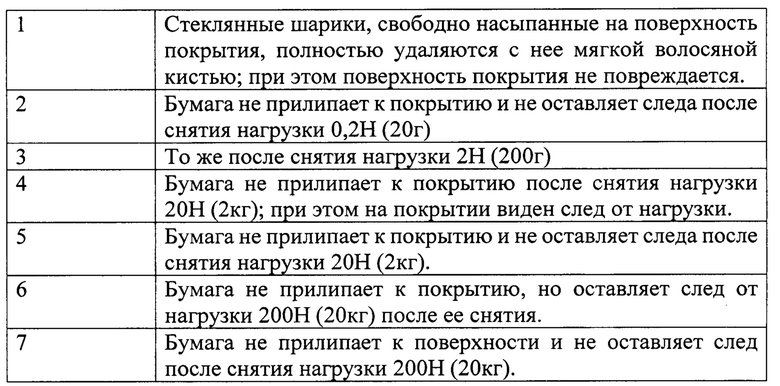

- время высыхания по ГОСТ 19007-73 «Материалы лакокрасочные. Метод определения времени и степени высыхания» [3];

- адгезию - методом отрыва по ГОСТ 32299-2013 (ISO 4624:2002) Материалы лакокрасочные. Определение адгезии методом отрыва» [4].

Адгезионную прочность покрытий определяли двумя методами: методом решетчатых надрезов и методом отрыва штампа.

Для оценки адгезионной прочности применяли метод отрыва штампа (нормальный отрыв) по ГОСТ 32299-2013 «Материалы лакокрасочные. Определение адгезии методом отрыва». Метод состоит в измерении силы, необходимой для отрыва покрытия от бетонной поверхности с помощью приклеенного металлического штампа цилиндрической формы диаметром 18 мм. Силу отрыва измеряли при помощи динамометра. Для приклеивания штампов к покрытию использовали эпоксидный клей (ЭДП-ТУ 0751-018-48284381-00). Прочность сцепления краски с подложкой R_сц, МПа определяли по формуле:

где Р - сила отрыва, Н;

F - площадь контакта штампа с лакокрасочным покрытием, м².

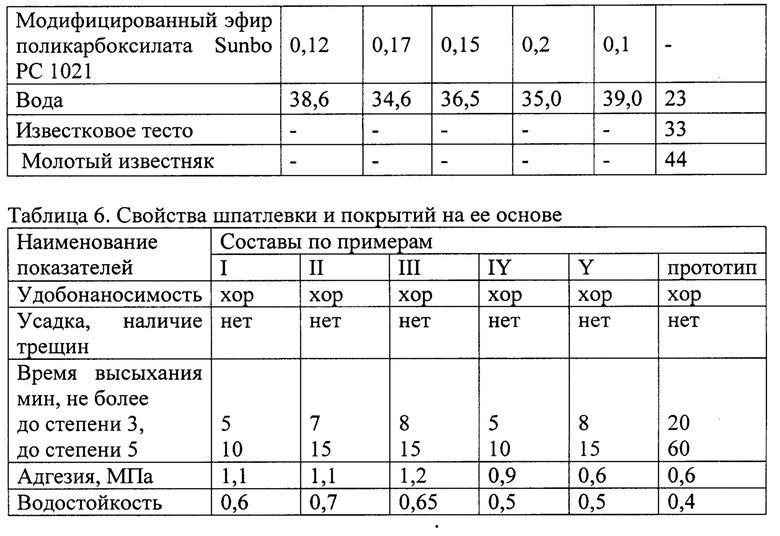

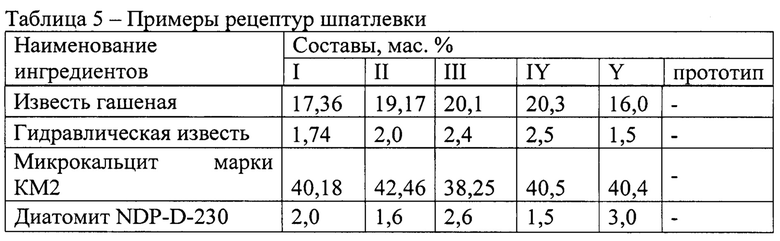

Конкретные примеры рецептур шпатлевки и свойства покрытий на ее основе приведены в табл. 5, 6. Для экспериментального исследования качестве подложек использовались пластины из цементно-песчаного раствора.

СПИСОК ЛИТЕРАТУРЫ

1. А.с. 664945, С04В 13/08, 1977.

2. П.И. Клочанов, А.Е. Суржаненко, И.Ш. Эйдинов. Рецептурно-технологический справочник по отделочным работам. - М., Стройиздат, 1973.

3. ГОСТ 19007-73 «Материалы лакокрасочные. Метод определения времени и степени высыхания» (с Изменениями N 1, 2).М.: ИПК Издательство стандартов, 2003.

4. ГОСТ 32299-2013 (ISO 4624:2002) Материалы лакокрасочные. Определение адгезии методом отрыва - М.:Страндартинформ, 2014.

Изобретение относится к составам шпатлевок для бетонных и каменных конструкций. Технический результат - повышение водостойкости и прочности сцепления шпатлевки. Шпатлевка включает известь гашеную, наполнитель – микрокальцит, минеральную добавку, пластификатор, воду, причем она содержит смесь гашеной и гидравлической извести, микрокальцит марки КМ2, в качестве минеральной добавки диатомит NDP-D-230, а в качестве пластификатора модифицированный эфир поликарбоксилата Sunbo PC 1021, при следующем соотношении компонентов, масс. %: известь гашеная - 17,36-20,1, гидравлическая известь - 1,74-2,4, микрокальцит марки КМ2 - 38,25-42,46, диатомит NDP-D-230 - 1,6-2,6, модифицированный эфир поликарбоксилата Sunbo PC 1021 - 0,12-0,17, вода - 34,6-38,6. 6 табл.

Шпатлевка, включающая известь гашеную, наполнитель – микрокальцит, минеральную добавку, пластификатор, воду, отличающаяся тем, что она содержит смесь гашеной и гидравлической извести, микрокальцит марки КМ2, в качестве минеральной добавки диатомит NDP-D-230, в качестве пластификатора модифицированный эфир поликарбоксилата Sunbo PC 1021 при следующем соотношении компонентов, масс. %:

Известь гашеная 17,36-20,1 Гидравлическая известь 1,74-2,4 Микрокальцит марки КМ2 38,25-42,46 Диатомит NDP-D-230 1,6-2,6 Модифицированный эфир поликарбоксилата Sunbo PC 1021 0,12-0,17 Вода 34,6-38,6
