Дульный тормоз компенсатор с системой активного газосброса Российский патент 2025 года по МПК F41A21/34

Изобретение относится к группе дульных тормозов компенсаторов (далее – ДТК) закрытого типа, предназначенных для гашения звукового давления, отдачи при выстреле и огненной вспышки, и может применяться как для носимого вооружения, так и для более крупных калибров, устанавливаемых на военную технику.

Известен глушитель для огнестрельного оружия содержащий корпус в виде бесшовной трубы, несущей по торцам вваренные в эту трубу втулки, одна из которых выполнена с отверстием для пули, а другая – с отверстием для ввода в полость трубы ствола огнестрельного оружия. В средней части трубы закреплена втулка для вворачивания ствола оружия со стороны дульного среза последнего, разделяющая полость трубы на две камеры, первая из которых является расширительной и расположена до дульного среза оружия. Она сообщена со второй камерой, расположенной после дульного среза оружия, через каналы во втулке, используемой для вворачивания ствола оружия. Во второй камере в направлении от дульного среза оружия закреплена образующая первую расширительную камеру приваренная к стенке трубы конусообразная перегородка с центральным отверстием для пули и ряд прикрепленных к стенке трубы перегородок с центральным отверстием для пули, которые расположены друг за другом и в направлении к отверстию для пули в торце корпуса и выполнены полутороидальной формы каждая для образования ряда последовательно расположенных дополнительных расширительных камер. Стенка конусообразной перегородки выполнена по толщине больше толщины стенок других перегородок и наклонной с расположением мнимой вершины конуса в сторону первой камеры. А в стенках перегородок полутороидальной формы выполнены в зонах их прикрепления к трубе отверстия для формирования каналов, сообщающих между собой дополнительные расширительные камеры и эти камеры с первой расширительной камерой (RU 190816).

Известен глушитель для огнестрельного оружия, который включает цилиндрический корпус, переднюю заглушку, средство крепления к дульному срезу огнестрельного оружия, распорки и улучшенную конструкцию конической перегородки. Предлагаемое устройство имеет новую конструкцию конической перегородки, в которой используются вогнутые канавки для увеличения площади поверхности и, тем самым, снижения шума. Геометрия этой новой конусообразной перегородки сводит к минимуму вес глушителя, увеличивает внутренний объем и эффективно уменьшает звук и вспышку, возникающие при выстреле из огнестрельного оружия (US 8579075 B2).

Известен дульный тормоз-компенсатор содержащий камеру с отверстиями сброса газов горения пороха, выполненными на боковой поверхности, а также средство крепления ее на стволе огнестрельного оружия. Дополнительно содержит, по меньшей мере, одну дополнительную секцию, выполненную с возможностью закрепления ее на торце камеры и содержащую на боковой поверхности отверстия для выхода пороховых газов. На поверхности камеры и поверхности каждой из дополнительных секций размещены с возможностью перемещения с последующей фиксацией регулировочные кольца, установленные с возможностью, по меньшей мере, частичного перекрывания отверстий для выхода пороховых газов (RU 2472094).

Недостатками известных аналогов является недостаточная эффективность остановки сбрасываемых газов и отбора у этих газов температурного градиента.

Задача, стоящая перед автором, состоит в увеличении эффективности системы газосброса и уменьшении звука выстрела.

Задача решается благодаря заявляемой системе активного газосброса (далее - САГ) подразумевает глушение звука и скорости истекающих газов, начиная на входе в ДТК, а не на выходе, как в известных аналогах.

Предлагаемое изобретение подразумевает уменьшение скорости и температуры газов выстрела на входе ДТК, т.е. в первичной камере любого ДТК закрытого типа.

САГ может быть интегрирована в любую конструкцию ДТК закрытого типа и увеличить его эффективность. Благодаря внедрению в конструкцию ДТК активной системы газосброса уменьшается его объем и длина.

Заявляемый ДТК имеет корпус 1 в виде трубы, на одном конце которого расположено крепление 2 (резьба или цанговое крепление) для установки ДТК на ствол оружия. На другом конце корпуса 1 расположено отверстие 3 для выхода снаряда (пули). Внутри корпус представляет собой, минимум одну, камеру на входе в которую расположена система активного газосброса (САГ), состоящая, минимум, из трех симметрично расположенных по линии окружности (примерно 120° относительно друг друга) цилиндрических корпусов 4 установленных перпендикулярно корпусу 1 ДТК, которые состоят из собранных внутри них сепараторов 5 с дросселирующими отверстиями 6 разного сечения для сброса с последующим торможением и отбором температуры газа из камеры ДТК. Отверстия 6 могут иметь юбку в форме усеченного конуса, сужающегося в сторону оси корпуса 1 ДТК, т.к. конус лучше рассекает входящие в него газы, при этом отбирая температуру и гася их скорость. Один конец корпуса АГ находится внутри ДТК, а остальная часть выходит наружу и соединена с самим ДТК, например, при помощи сварки. Каждая САГ создает зону сброса давления, что соответственно ведет к снижению давления и скорости газа на выходе из ДТК. В многокамерных ДТК, камеры разделяются перегородкой 7. Количество САГ не ограничено и они могут быть установлены на входе каждой камеры, если ДТК имеет многокамерную конструкцию. Количество корпусов 4 САГ неограниченно и зависит только от длины ДТК и количества камер содержащихся в нем (но не превышающем 5 камер).

Для стабилизации при выстреле ДТК, количество корпусов САГ должно быть кратно трем и идти с одинаковым шагом (3×120°, 6×60°, 9×40°). В одной камере может быть несколько контуров (линий окружности) по которым расположены корпуса САГ, при этом корпуса каждого следующего контура должны находиться между корпусами предыдущего контура (в шахматном порядке).

Условно можно выделить несколько конструкций САГ:

- одноконтурный (в котором один контур САГ расположен только в первой камере);

- последовательная (в которой один контур САГ расположен в каждой камере);

- параллельная (в которой, как минимум, два контура САГ расположены в одной камере);

- параллельно-последовательная (в которой, как минимум, два контура САГ расположены в одной камере и, как минимум, один контур САГ в другой).

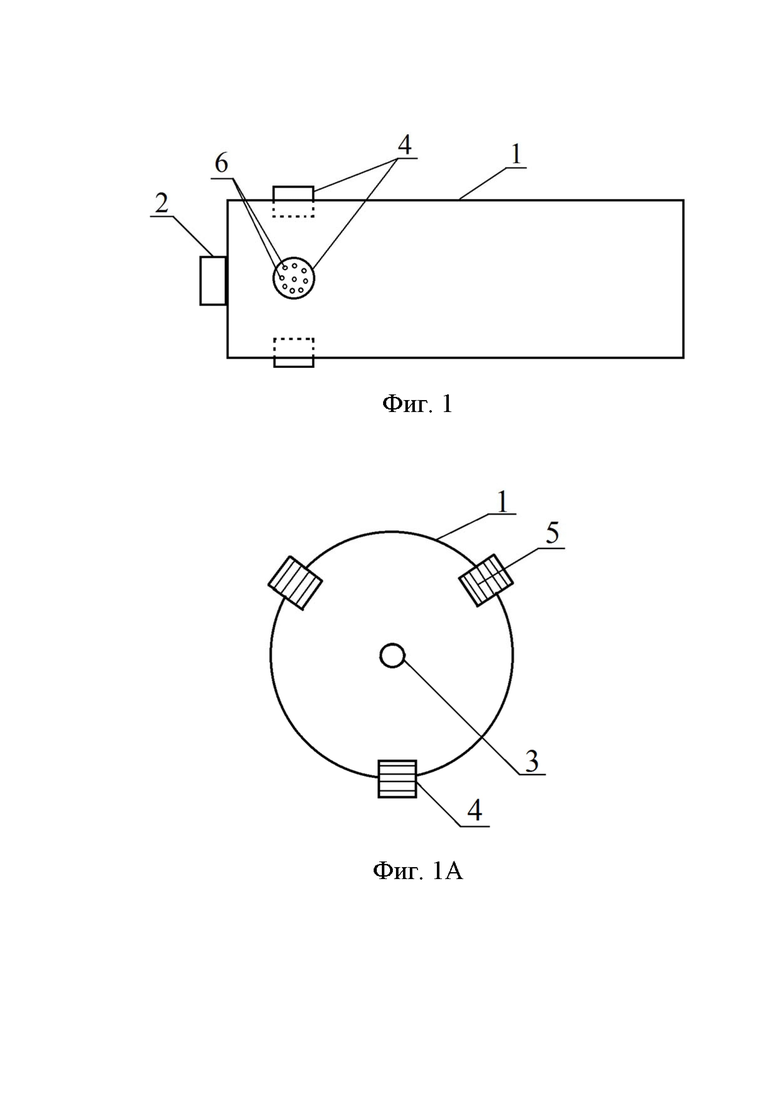

На фиг. 1 и 1А схематично показано устройство заявляемого ДТК (одноконтурного) с САГ.

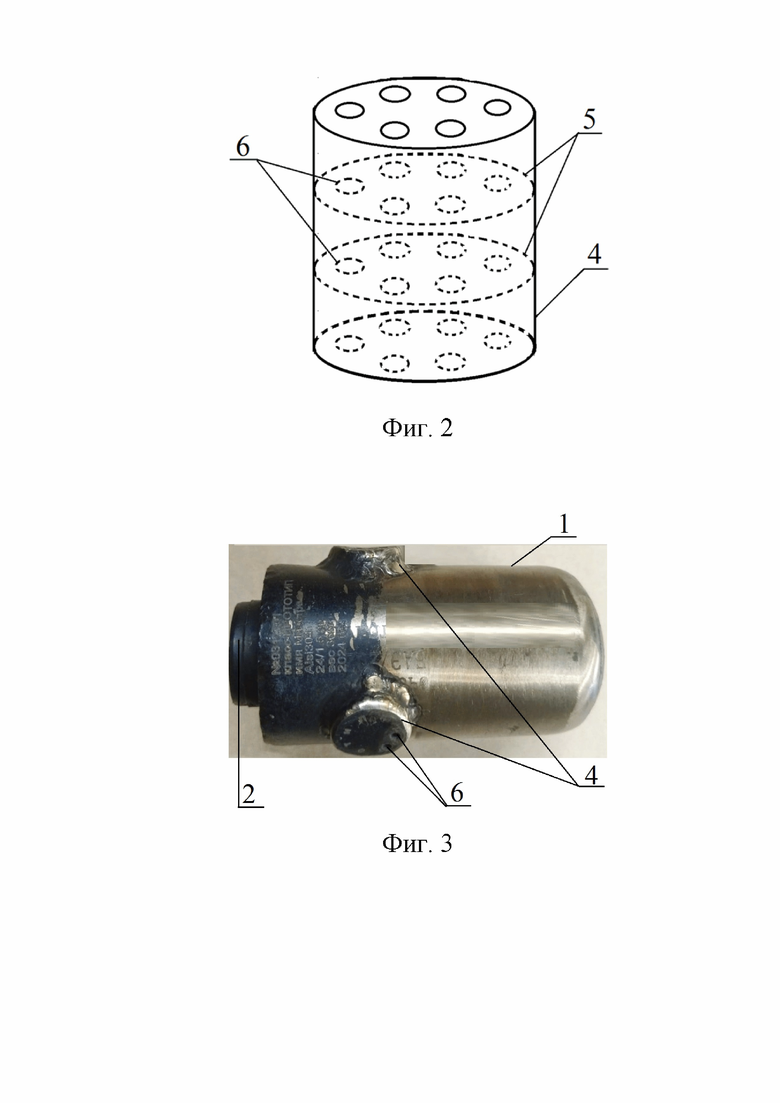

На фиг. 2 схематично показано устройство корпуса САГ.

На фиг. 3 показан пример заявляемого ДТК с одноконтурной конструкцией САГ

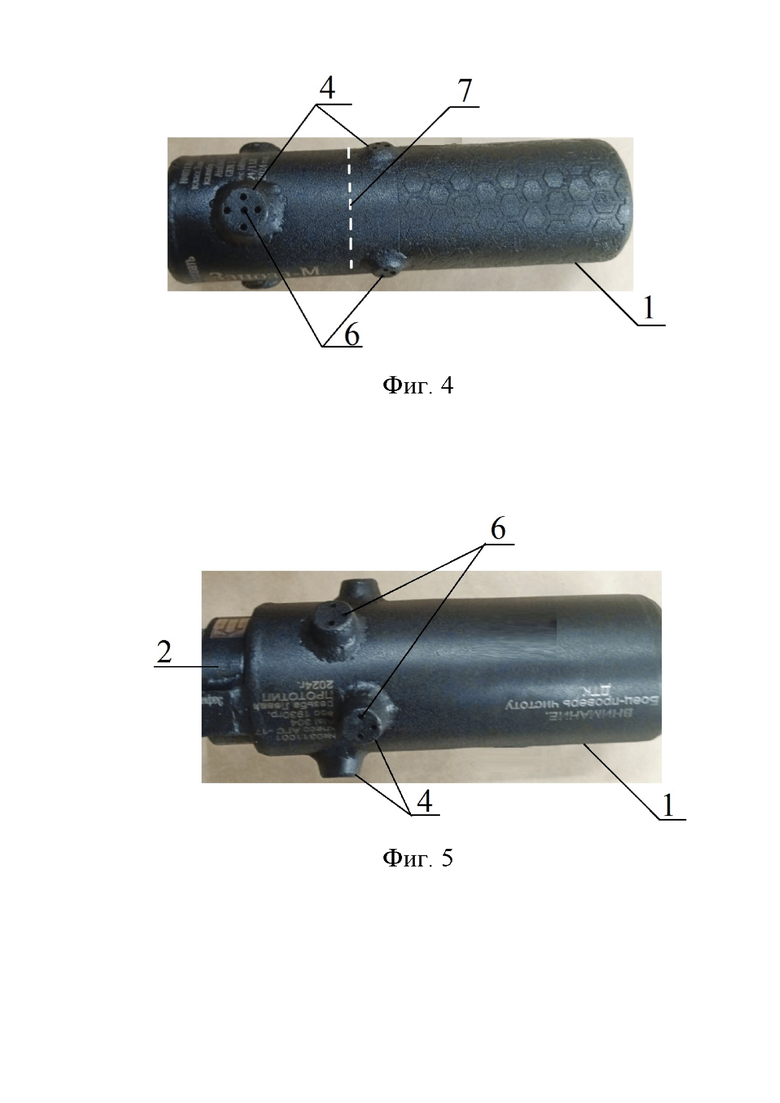

На фиг. 4 показан пример заявляемого ДТК с последовательной конструкцией САГ.

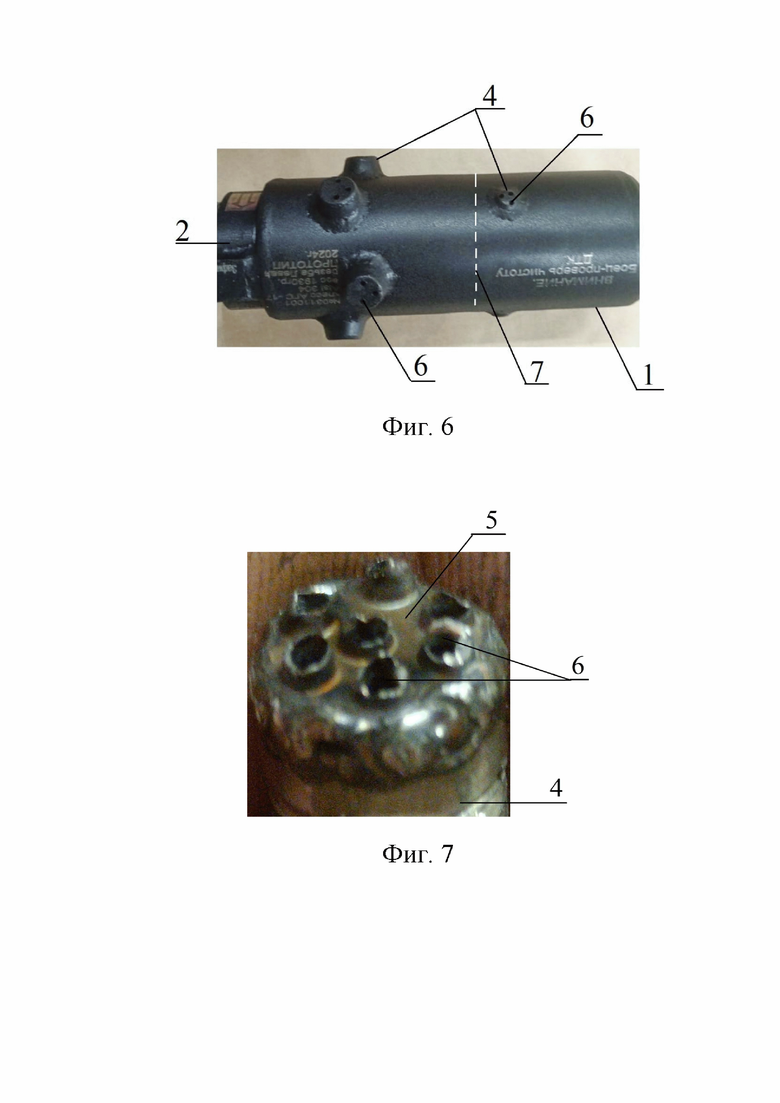

На фиг. 5 показан пример заявляемого ДТК с параллельной конструкцией САГ.

На фиг. 6 показан пример заявляемого ДТК с параллельно-последовательной конструкцией САГ.

На фиг. 7 показан вариант внешнего вида корпуса САГ на котором видны отверстия с юбкой в форме усеченного конуса.

Способ работы

При выстреле газы, выходящие из ствола, создают давление в первой камере ДТК где стоит САГ. Далее часть газов попадает в корпуса САГ и проходя через дросселирующие отверстия сепараторов, теряют скорость и температуру, после чего остывшие и замедленные попадают в атмосферу.

В случае использования многокамерного ДТК (две и более камер), выпустив часть давления в САГ из первой камеры, существенно снижается давление газа, который далее должен попадать во вторую и последующие камеры ДТК, что снижает скорость и температуру на выходе из среза ДТК, что существенно сказывается на понижении звукового давления, а соответственно эффективность работы ДТК еще повышается, т.к. еще часть излишек давления выходит и глушится, не доходя до среза ДТК.

Чем больше газов выпускается в атмосферу на входе в первую камеру, тем выше эффективность самого ДТК. Для более крупных калибров САГ нужно изготавливать из очень термостойких материалов, в связи с более быстрым и сильным нагревом САГ, чем на носимых вооружениях.

Таким образом, САГ повышает эффективность работы ДТК закрытого типа, а именно: положительно влияет на вес и длину прибора (в сторону их уменьшения), а также на чистоту ствольной коробки.

Заявляемое устройство позволяет:

- повысить надежность самого ДТК, а также уменьшить перегрев, как самого прибора, так и оружия;

- снизить шумность звука выстрела значительно больше, чем при обычной архитектуре построения газосброса;

- уменьшить пламя;

- снизить отдачу при выстреле.

Все вышеперечисленное положительно влияет на уменьшение внешних эффектов от выстрела, позволяет скрыть место нахождения стрелка, повысить его малозаметность.

Таким образом, поставленная задача выполнена.

Дульный тормоз компенсатор с системой активного газосброса содержит корпус в виде трубы, на одном конце которого расположено крепление для установки ДТК на ствол оружия. На другом конце корпуса расположено отверстие для выхода снаряда или пули. Внутри корпус представляет собой камеру, на входе в которую расположена система активного газосброса, состоящая из трех симметрично расположенных по линии окружности цилиндрических корпусов, установленных перпендикулярно корпусу ДТК. Цилиндрические корпуса содержат собранные внутри них сепараторы. Технический результат – увеличение эффективности системы газосброса, уменьшение звука выстрела. 8 ил.

Дульный тормоз компенсатор с системой активного газосброса, состоящий из корпуса в виде трубы, на одном конце которого расположено крепление для установки ДТК на ствол оружия, на другом конце корпуса расположено отверстие для выхода снаряда, внутри корпус представляет собой минимум одну камеру, отличающийся тем, что на корпусе ДТК на входе в камеру по линии окружности расположены симметрично и перпендикулярно корпусу цилиндрические корпуса в количестве, кратном трем, состоящие из собранных внутри них сепараторов с дросселирующими отверстиями, при этом один конец корпуса с сепараторами находится внутри ДТК, а остальная часть выходит наружу.
