Дульный тормоз-компенсатор Российский патент 2025 года по МПК F41A21/30

Изобретение относится к группе дульных тормозов-компенсаторов (далее - ДТК) закрытого типа, предназначенных для гашения звукового давления, отдачи при выстреле и огненной вспышки и может применяться, как для носимого вооружения, так и для более крупных калибров, устанавливаемых на военную технику. Данное изобретение имеет более гибкую архитектуру построения, в отличие от многих существующих изделий.

Известен глушитель для огнестрельного оружия содержащий корпус в виде бесшовной трубы, несущей по торцам вваренные в эту трубу втулки, одна из которых выполнена с отверстием для пули, а другая - с отверстием для ввода в полость трубы ствола огнестрельного оружия. В средней части трубы закреплена втулка для вворачивания ствола оружия со стороны дульного среза последнего, разделяющая полость трубы на две камеры, первая из которых является расширительной и расположена до дульного среза оружия. Она сообщена со второй камерой, расположенной после дульного среза оружия, через каналы во втулке, используемой для вворачивания ствола оружия. Во второй камере в направлении от дульного среза оружия закреплена образующая первую расширительную камеру приваренная к стенке трубы конусообразная перегородка с центральным отверстием для пули и ряд прикрепленных к стенке трубы перегородок с центральным отверстием для пули, которые расположены друг за другом и в направлении к отверстию для пули в торце корпуса и выполнены полутороидальной формы каждая для образования ряда последовательно расположенных дополнительных расширительных камер. Стенка конусообразной перегородки выполнена по толщине больше толщины стенок других перегородок и наклонной с расположением мнимой вершины конуса в сторону первой камеры. А в стенках перегородок полутороидальной формы выполнены в зонах их прикрепления к трубе отверстия для формирования каналов, сообщающих между собой дополнительные расширительные камеры и эти камеры с первой расширительной камерой (RU 190816).

Известен дульный тормоз-компенсатор содержащий камеру с отверстиями сброса газов горения пороха, выполненными на боковой поверхности, а также средство крепления ее на стволе огнестрельного оружия. Дополнительно содержит, по меньшей мере, одну дополнительную секцию, выполненную с возможностью закрепления ее на торце камеры и содержащую на боковой поверхности отверстия для выхода пороховых газов. На поверхности камеры и поверхности каждой из дополнительных секций размещены с возможностью перемещения с последующей фиксацией регулировочные кольца, установленные с возможностью, по меньшей мере, частичного перекрывания отверстий для выхода пороховых газов (RU 2472094).

Известен глушитель для огнестрельного оружия, который включает цилиндрический корпус, переднюю заглушку, средство крепления к дульному срезу огнестрельного оружия, распорки и улучшенную конструкцию конической перегородки. Предлагаемое устройство имеет новую конструкцию конической перегородки, в которой используются вогнутые канавки для увеличения площади поверхности и, тем самым, снижения шума. Геометрия этой новой конусообразной перегородки сводит к минимуму вес глушителя, увеличивает внутренний объем и эффективно уменьшает звук и вспышку, возникающие при выстреле из огнестрельного оружия (US8579075B2).

Известен дульный тормоз-пламегаситель, содержащий цилиндрический корпус с передней выходной крышкой и задней входной от дула крышкой, проставку в виде цилиндрической гильзы с отверстием, составной сепаратор, размещенный между указанной проставкой и передней крышкой и образованный группой последовательно сопряженных одинаковых втулок. Каждая втулка представляет собой тело вращения и имеет цилиндрический поясок, охватывающий соосный ему полый конический выступ, выступающий вершиной к отверстию проставки. Каждая из втулок сепаратора своим цилиндрическим пояском соединена с цилиндрическим пояском соседней втулки, а каждая последующая после сопряженной с проставкой втулка вершиной своего конического выступа частично размещена в полости конического выступа предыдущей втулки с образованием внутри конических выступов пулевого канала. Цилиндрический корпус выполнен в виде внешней оболочки с внутренним диаметром, превышающим наружный диаметр цилиндрических поясков втулок сепаратора, выполненных с радиальными сквозными отверстиями. Втулки сепаратора, проставка, крышки и корпус монолитно и герметично соединены между собой с образованием внутри корпуса кольцевой полости. Как правило, втулки сепаратора, проставка и крышки монолитно соединены между собой технологическим процессом сварки с образованием металлической формы связи герметичных швов (RU 201308).

Недостатком известных аналогов является невозможность увеличения количества газовых перегородок, без увеличения длины самого устройства, что автоматически ведет к увеличению веса ДТК. Заявляемое устройство способно увеличивать количество перегородок без изменения длины, при незначительной прибавки в весе.

Задача автора состоит в снижении веса и длины ДТК для любого калибра оружия, не изменяя при этом характеристик самого устройства.

Поставленная задача решается за счет возможности увеличения количества отсекающих газы перегородок с дросселирующими отверстиями разного диаметра, без изменения длины ДТК. Тем самым достигается увеличение количества областей с разным давлением и температурным градиентом. А в межперегородочных пространствах с разницей давлений идет интенсивное перемешивание и охлаждение газов выстрела.

Наращивание газовых перегородок происходит внутри самого модуля, без добавления так называемых камер. Количество камер варьируется в зависимости от калибра изделия и мощности порохового заряда.

Заявляемый ДТК представляет собой корпус 1 в виде трубы, на одном конце которого расположена крышка 2 с резьбовым или цанговым креплением на ствол (для установки ДТК). На другом конце корпуса смонтирован как минимум один модуль (заявляемый ДТК может содержать до 5 модулей), представляющий собой полуторовую перегородку 3 и смонтированную на ней как минимум одну отсечную газовую перегородку 4 в виде полого усеченного конуса (заявляемый ДТК может содержать до 5 газовых перегородок на одном модуле). На поверхности каждой перегородки 4 имеются дросселирующие отверстия 5 разного диаметра, которые играют роль газодинамического перемешивателя пороховых газов, попадающих в них. Количество газовых перегородок 4 на каждой полуторовой перегородке 3 в каждой камере ДТК может меняться в зависимости от калибра, а также длины ствола разного оружия. Перегородки 4 (в случае если их более 1-й) вставляются друг в друга, аналогично матрешке. Камерой называется расстояние от одного до другого модуля внутри корпуса ДТК.

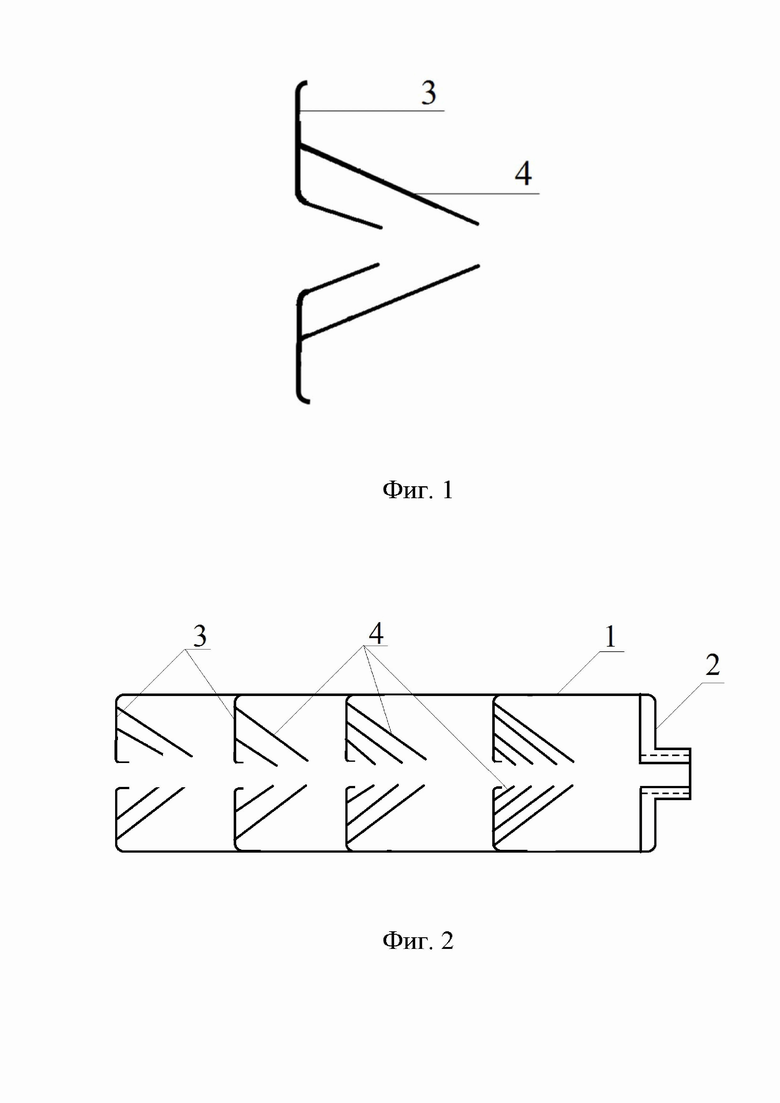

На фиг. 1 схематично изображен модуль с одной газовой перегородкой.

На фиг. 2 схематично изображен заявляемый ДТК с установленными внутри модулями.

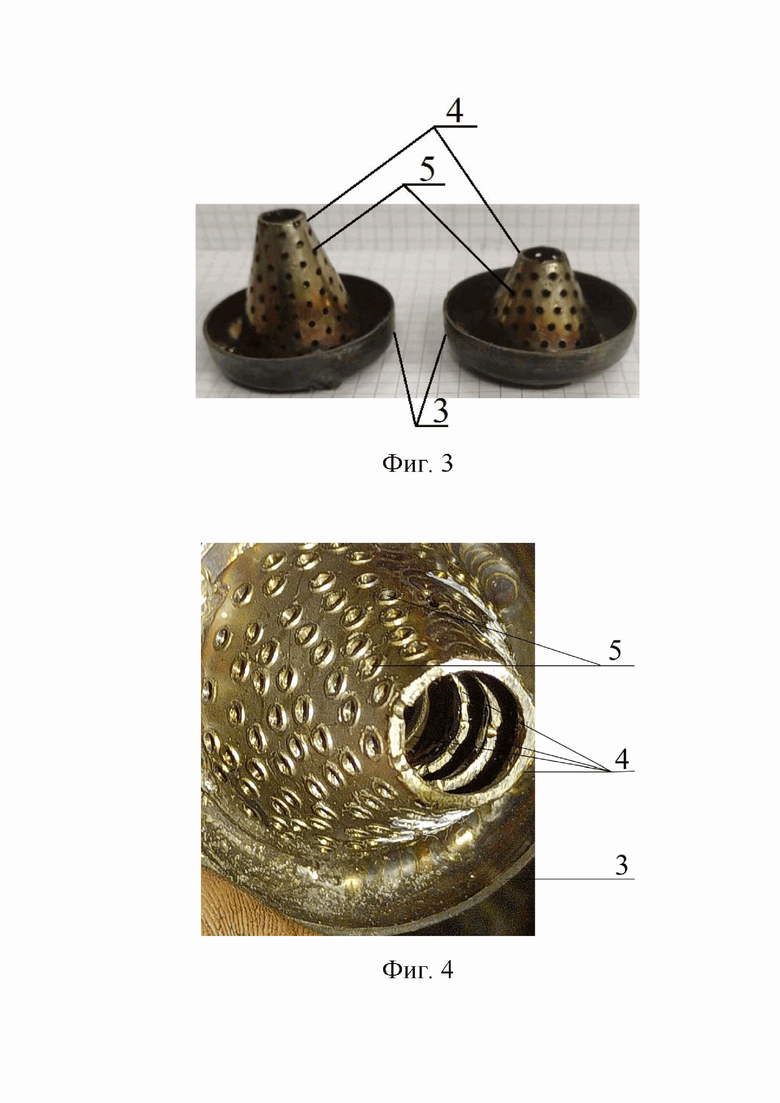

На фиг. 3 показаны примеры внешнего вида модулей (большой, маленький).

На фиг. 4 показан пример внешнего вида модуля (с четырьмя газовыми перегородками 4).

Устройство изготавливается из металла, например, из высоколегированной нержавеющей жаростойкой стали.

Каждый модуль с определенным количеством газовых перегородок 4 собирается методом сварки с образованием металлической формы связи герметического шва. Этот способ позволяет повысить прочность как самого модуля так и в последствии ДТК, к которому он присоединяется методом сварки. Также устройство возможно изготавливать методами аддитивных технологий (3D печать металлом).

Заявляемый ДТК работает следующим образом.

ДТК монтируется на ствол оружия при помощи резьбового или цангового соединения. При выстреле пуля (снаряд) беспрепятственно проходит через пулевой канал устройства. Горячие газы под давлением попадают в первую камеру ДТК, где они рассекаются первой (наружной) газовой перегородкой 4, при отсекании, часть газов попадает в дросселирующие отверстия 5 первой перегородки и отдавая часть тепла перетекает в межперегородочное пространство между наружной 4 и внутренней перегородкой 4. Внутренняя перегородка 4 (если их две) имеет также дросселирующие отверстия 5 куда газ перетекает уже с меньшей скоростью и температурой, таким образом между перегородками 4 создается газодинамическое перемешивание (если мы имеем 3-4 газовых перегородки, значит процесс продолжается пока газы не дойдут до пулевого канала и уже остывшие, и потерявшие часть скорости перетекают в следующую камеру, где процесс повторяется). После прохода всех камер, газ выходит через пулевой канал остывшим и с малой скоростью, что способствует снижению шума и вспышке от выстрела.

Такая гибкость архитектуры конструкции ДТК закрытого типа позволяет конструировать ДТК для разных типов задач с гораздо меньшими размерами и весом, чем у известных в настоящее время ДТК. Именно это и является неоспоримым преимуществом, и имеет, в дальнейшем, потенциал развития. Кроме того заявляемый ДТК отлично гасит вспышку и звуковое давление, а также быстро забирает и отдает температуру, даже изготовленный из нержавеющей стали, что тоже является преимуществом перед использованием других материалов.

Таким образом, поставленная перед автором задача выполнена.

Дульный тормоз-компенсатор содержит корпус в виде трубы, на одном конце которого расположена крышка с резьбовым или цанговым креплением на ствол. На другом конце корпуса смонтирован как минимум один модуль, представляющий собой полуторовую перегородку и смонтированные на ней отсечные газовые перегородки в виде полого усеченного конуса. На поверхности каждой конусной перегородки имеются дросселирующие отверстия разного диаметра, которые играют роль газодинамического перемешивателя пороховых газов. Технический результат - снижение веса и длины ДТК для любого калибра оружия при сохранении характеристик устройства. 4 ил.

Дульный тормоз-компенсатор, состоящий из корпуса, на одном конце которого расположена крышка с креплением на ствол оружия, отличающийся тем, что на другом конце корпуса смонтирован как минимум один модуль, представляющий собой полуторовую перегородку и смонтированную на ней как минимум одну газовую перегородку в виде полого усеченного конуса, при этом на поверхности перегородки имеются дросселирующие отверстия.
