ОТРЕЗНОЙ АДАПТЕР В НАПРАВЛЕНИИ ПО ОСИ Y ДЛЯ РЕЖУЩЕГО ИНСТРУМЕНТА Российский патент 2025 года по МПК B23B27/00

Область техники, к которой относится изобретение

[001] Предмет настоящего изобретения относится к отрезному адаптеру, выполненному с возможностью выполнения операции отрезания и нарезания канавок вдоль направления подачи по оси Y, а также к держателю, выполненному с возможностью его удерживания. Настоящее изобретение также относится к сборному инструменту, содержащему как отрезной адаптер, так и держатель, и к способу станочной обработки посредством сборного инструмента.

Уровень техники

[002] Настоящее изобретение относится к отрезным компонентам и к операциям станочной обработки с использованием этих компонентов в так называемом направлении подачи по оси Y, а не в направлении по оси X.

[003] Такие операции раскрываются в публикациях патента US 2020/0009757, направленной на участки лезвия в направлении по оси Y, и US 2019/0358710, направленной на способ станочной обработки, связанный с идентичной конструкцией (в дальнейшем: "упомянутые публикации патента").

[004] Известные публикации по изделиям, направленные на участки лезвия, соответствующие участкам лезвия, показанным в вышеуказанных публикациях патента, раскрываются в работе "Y-axis parting" автора Sandvik Coromant (упомянутая публикация содержит идентифицирующий колонтитул: "C-1040:194 en-GB © AB Sandvik Coromant 2017"; далее: "публикация автора Sandvik") и в работе "Parting Off in the Y-Axis" автора Horn (упомянутая публикация содержит идентифицирующий колонтитул: "INFO11.19DE, 09/2019, Printed in Germany"; далее: "публикация автора Horn"). Следует понимать, что эти публикации по изделиям являются примерными и не имеют намерение представлять собой полный список всех публикаций из каталога, связанных с этими продуктами.

[005] Возвращаясь к упомянутым публикациям патента, в данном документе указывается то, что возникает необходимость в том, чтобы уменьшать вибрации в традиционных операциях отрезания или нарезания глубоких канавок. Соответственно, предлагается альтернативный участок лезвия, при этом, если обобщить, участок лезвия является удлиненным в направлении, по существу идентичном направлению основной задней поверхности режущей пластины, установленной в участке лезвия. В публикации автора Sandvik вкратце сказано, что изменение состоит в том, что гнездо под режущую пластину вращается на 90 градусов.

[006] Настоящий заявитель также дополнительно поясняет такие инструменты в US 2019/0240741.

[007] Настоящее изобретение направлена не на регулируемые выдвижные лезвия, поясненные в предшествующих вариантах осуществления упомянутых публикаций патента, а вместо этого направлена на так называемый "отрезной адаптер" с режущим участком и участком хвостовика адаптера, который образует одно (нерегулируемое) положение адаптера в держателе, аналогично типу, примерно проиллюстрированному в конечном варианте осуществления упомянутых публикаций патента (в частности, на фиг. 16-18 в обеих публикациях) и показанному в публикации автора Horn.

[008] Аналогично вышеуказанным публикациям, отрезной адаптер настоящего изобретения выполнен с возможностью удерживания посредством упомянутого держателя, который в свою очередь содержит участок головки держателя и участок хвостовика держателя (также называемый "соединительным участком" в упомянутых публикациях патента) выполненный с возможностью соединяться с поверхностью контакта станка, к примеру, с револьверным супортом или резцедержателем. Участок хвостовика держателя может иметь любой известный тип, например, хвостовик с прямоугольным или квадратным поперечным сечением (как показано на чертежах настоящей заявки) либо может быть по существу цилиндрическим или по существу коническим согласно типам, описанным в стандарте ISO 26623-1 или ISO 12164-3 (также идентифицированным в вышеуказанных публикациях).

[009] Цель настоящего изобретения заключается в том, чтобы предоставлять новый и улучшенный отрезной адаптер в направлении по оси Y, сборный инструмент, включающий в себя его, и способ их работы.

Сущность изобретения

[0010] Было обнаружено, что хотя отрезные инструменты в направлении по оси Y, описанные выше, могут предоставлять хорошее управление вибрацией, их настройка является затруднительной.

[0011] Исходя из того, что стандартное отрезное лезвие или отрезной адаптер с подачей по оси X может закрепляться на держателе (который закрепляется на поверхности контакта станка), и операция отрезания может инициироваться вообще без необходимости смещать положение сборного инструмента (т.е. регулировать настройки для ненулевого положения режущей кромки; далее называются "смещением"), в известных сборных инструментах с подачей в направлении оси Y смещение требуется вдоль оси X и оси Y.

[0012] Хотя станки, допускающие станочную обработку с подачей по оси Y, допускают предоставление обоих упомянутых смещений, вполне допустимо уменьшать сложность настройки за счет предоставления сборного инструмента с одним смещением, чтобы уменьшать сложность для пользователя. Хотя настройка сложнее, чем для сборного инструмента с подачей по оси X, который вообще не требует смещения, она по-прежнему может предоставлять преимущество устойчивости (уменьшенной вибрации) в направлении по оси Y.

[0013] В соответствии с первым аспектом настоящего изобретения предложен сборный инструмент, содержащий: отрезной адаптер; режущую пластину, закрепленную в гнезде под режущую пластину отрезного адаптера и содержащую самую переднюю режущую кромку; и держатель, содержащий участок хвостовика держателя, в свою очередь, содержащий самую переднюю поверхность хвостовика держателя и форму поперечного сечения хвостовика держателя; при этом: форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя режущая кромка находится непосредственно выше самой передней поверхности хвостовика держателя; или форма поперечного сечения хвостовика держателя является закругленной, и ось хвостовика держателя продолжается к самой передней режущей кромке.

[0014] В частности, для квадратного или прямоугольного хвостовика держателя (который представляет собой стандартный тип хвостовика в данной области), самая передняя режущая кромка должна совмещаться с самой передней поверхностью хвостовика держателя, что в таком случае требует только того, что сборный инструмент должен смещаться в одном направлении, при необходимости, в направлении по оси X (т.е. которое представляет собой направление, параллельное направлению удлинения участка хвостовика держателя).

[0015] Альтернативная форма поперечного сечения, упомянутая как "закругленная", представляет собой упрощенный способ образовывать по существу цилиндрические или по существу конические поперечные сечения хвостовика согласно типам, описанным в стандарте ISO 26623-1 или ISO 12164-3. Следует понимать, что он также представляет собой стандартный тип хвостовика в данной области. Для таких типов хвостовиков, самая передняя режущая кромка должна совмещаться с центральной осью хвостовика держателя, что в таком случае требует только того, что сборный инструмент должен смещаться в одном направлении, при необходимости, т.е. в направлении по оси X.

[0016] Альтернативный вариант представляет собой идентичную концепцию, просто с учетом двух основных используемых типов хвостовиков (т.е. с положением совмещения, задаваемым в центре закругленного хвостовика, либо с передней стороной квадратного/прямоугольного хвостовика). Следует понимать, что слово "закругленный" распространяется на различные типы хвостовиков (например, на показанные в публикации автора Horn типы, вместе с размерами, озаглавленные как "C6" на странице 6 и "HSKT63" на странице 7), но, другими словами, по существу означает то, что положение совмещения задается вдоль центра хвостовиков.

[0017] Преимущества различных аспектов поясняются ниже, после перечисления аспектов.

[0018] Первый аспект точно представляется в письменном виде без задания таких признаков, как опорные направления, которые понимаются специалистами в данной области техники. Для полноты, более конкретно, в соответствии со вторым аспектом настоящего изобретения предложен сборный инструмент, содержащий: отрезной адаптер; режущую пластину; и держатель; причем отрезной адаптер содержит: режущий участок; и участок хвостовика адаптера, соединенный с режущим участком; причем режущий участок содержит: противоположные первую и вторую стороны; и периферийную кромку, соединяющую первую и вторую стороны; причем периферийная кромка содержит: противоположные переднюю и заднюю подкромки; и верхнюю подкромку, соединяющую переднюю и заднюю подкромки; первую и вторую стороны, задающие первое направление вбок, направленное от первой стороны ко второй стороне, и второе направление вбок, противоположное по отношению к первому направлению вбок; направление вперед, заданное как перпендикулярное первому и второму направлениям вбок и направленное от задней подкромки к передней подкромке, и направление назад, заданное как противоположное по отношению к направлению вперед; направление вверх, заданное как перпендикулярное первому и второму направлениям вбок и направлениям вперед и назад и направленное от участка хвостовика адаптера к режущему участку; направление вниз, заданное как противоположное по отношению к направлению вверх; режущий участок дополнительно содержит: гнездо под режущую пластину, образованное на пересечении передней и верхней подкромок; гнездо под режущую пластину содержит: основной прихват, содержащий самую переднюю поверхность основного прихвата; вспомогательный прихват, по меньшей мере частично расположенный сверху относительно основного посадочного прихвата; и конец щели, соединяющий основной прихват и вспомогательный прихват; причем участок хвостовика адаптера содержит: зажимное приспособление адаптера; режущая пластина закрепляется в гнезде под режущую пластину и содержит: основную поверхность пластины, прилегающую к основному прихвату; обращенную вверх переднюю поверхность, расположенную выше основной поверхности пластины; вспомогательную поверхность пластины, прилегающую к вспомогательному прихвату; самую переднюю заднюю поверхность, продолжающуюся вниз от передней поверхности; и самую переднюю режущую кромку, образованную на пересечении передней поверхности и самой передней задней поверхности; причем держатель содержит: участок головки держателя; и участок хвостовика держателя, соединенный с участком головки держателя; причем участок головки держателя содержит: гнездо под адаптер, в котором закрепляется участок хвостовика адаптера; причем участок хвостовика держателя содержит: ось хвостовика держателя, продолжающуюся через центр хвостовика держателя и продолжающуюся параллельно с направлениями вверх и вниз; форму поперечного сечения хвостовика держателя, продолжающуюся перпендикулярно оси хвостовика держателя и являющуюся либо (a) квадратной или прямоугольной, либо (b) закругленной; самую переднюю поверхность хвостовика держателя; и мнимая линия продолжается в направлении вверх от самой передней поверхности хвостовика держателя; при этом: форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя режущая кромка находится непосредственно выше самой передней поверхности хвостовика держателя; или форма поперечного сечения хвостовика держателя является закругленной, и ось хвостовика держателя продолжается к самой передней режущей кромке.

[0019] Второй аспект имеет преимущество, идентичное преимуществу первого аспекта.

[0020] Хотя стандартное определение, связанное со смещением, является таким, как описано выше в связи с режущей пластиной в первом и втором аспектах, альтернативное определение настоящего изобретения может выполняться без режущей пластины.

[0021] Соответственно, третий аспект настоящего изобретения предлагает сборный инструмент, содержащий: отрезной адаптер; и держатель, содержащий участок хвостовика держателя, в свою очередь, содержащий самую переднюю поверхность хвостовика держателя, мнимую линию, продолжающуюся в направлении вверх от самой передней поверхности хвостовика держателя, и форму поперечного сечения хвостовика держателя; причем отрезной адаптер содержит гнездо под режущую пластину, которое в свою очередь содержит: основной прихват, содержащий самую переднюю поверхность основного прихвата; и вспомогательный прихват, соединенный с основным прихватом через конец щели; при этом: форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от мнимой линии; или форма поперечного сечения хвостовика держателя является закругленной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от оси хвостовика держателя.

[0022] Третий аспект точно представляется в письменном виде без задания таких признаков, как опорные направления, которые понимаются специалистами в данной области техники. Для полноты, более конкретно, в соответствии с четвертым аспектом настоящего изобретения, предусмотрен сборный инструмент, содержащий: отрезной адаптер; и держатель; причем отрезной адаптер содержит: режущий участок; и участок хвостовика адаптера, соединенный с режущим участком; причем режущий участок содержит: противоположные первую и вторую стороны; и периферийную кромку, соединяющую первую и вторую стороны; причем периферийная кромка содержит: противоположные переднюю и заднюю подкромки; и верхнюю подкромку, соединяющую переднюю и заднюю подкромки; первую и вторую стороны, задающие первое направление вбок, направленное от первой стороны ко второй стороне, и второе направление вбок, противоположное по отношению к первому направлению вбок; направление вперед, заданное как перпендикулярное первому и второму направлениям вбок и направленное от задней подкромки к передней подкромке, и направление назад, заданное как противоположное по отношению к направлению вперед; направление вверх, заданное как перпендикулярное первому и второму направлениям вбок и направлениям вперед и назад и направленное от участка хвостовика адаптера к режущему участку; направление вниз, заданное как противоположное по отношению к направлению вверх; режущий участок дополнительно содержит: гнездо под режущую пластину, образованное на пересечении передней и верхней подкромок; гнездо под режущую пластину содержит: основной прихват, содержащий самую переднюю поверхность основного прихвата; вспомогательный прихват, по меньшей мере частично расположенный сверху относительно основного посадочного прихвата; и конец щели, соединяющий основной прихват и вспомогательный прихват; причем участок хвостовика адаптера содержит: зажимное приспособление адаптера; причем держатель содержит: участок головки держателя; и участок хвостовика держателя, соединенный с участком головки держателя; причем участок головки держателя содержит: гнездо под адаптер, в котором закрепляется участок хвостовика адаптера; причем участок хвостовика держателя содержит: ось хвостовика держателя, продолжающуюся через центр хвостовика держателя и продолжающуюся параллельно с направлениями вверх и вниз; форму поперечного сечения хвостовика держателя, продолжающуюся перпендикулярно оси хвостовика держателя и являющуюся либо (a) квадратной или прямоугольной, либо (b) закругленной; самую переднюю поверхность хвостовика держателя; и мнимая линия продолжается в направлении вверх от самой передней поверхности хвостовика держателя; при этом: форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от мнимой линии; или форма поперечного сечения хвостовика держателя является закругленной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от оси хвостовика держателя.

[0023] Предпочтительно, расстояние DT допуска меньше 1 мм, более предпочтительно, меньше 0,5 мм.

[0024] Ниже описывается предпочтительный отрезной адаптер, который может использоваться в вышеприведенных аспектах сборного инструмента. Тем не менее, следует понимать, что это представляет собой только предпочтение, поскольку аспекты сборного инструмента и аспект способа, изложенные ниже, являются независимо предпочтительными по сравнению с предшествующим уровнем техники, даже без признаков, изложенных в нижеприведенных аспектах отрезного адаптера.

[0025] В соответствии с пятым аспектом настоящего изобретения предложен отрезной адаптер, содержащий: область лезвия, образованную с толщиной участка лезвия, равной минимальной толщине режущего участка отрезного адаптера, причем область лезвия имеет: максимальную высоту HM, измеряемую параллельно направлениям вверх и вниз и от самой нижней точки области лезвия до самой верхней точки области лезвия; максимальную ширину WM, измеряемую параллельно направлениям вперед и назад и от самой передней точки области лезвия до самой задней точки области лезвия; при этом: максимальная ширина WM и максимальная высота HM удовлетворяют условию: WM≥HM.

[0026] В частности, в отличие от вышеуказанных публикаций, вышеуказанный отрезной адаптер имеет максимальную ширину, большую максимальной высоты. Это позволяет обеспечивать меньшее выдвигание и глубину резания, но предоставляет лучшую устойчивость вследствие силы, прикладываемой к режущей пластине и затем к гнезду под режущую пластину во время станочной обработки. Тем не менее, имеется существенное ограничение на диапазон ширин, который может предоставляться, как описано ниже.

[0027] Пятый аспект точно представляется в письменном виде без задания таких признаков, как опорные направления, которые понимаются специалистами в данной области техники.

[0028] Для полноты, более конкретно, в соответствии с шестым аспектом настоящего изобретения предложен отрезной адаптер, содержащий: режущий участок; и участок хвостовика адаптера, соединенный с режущим участком; причем режущий участок содержит: противоположные первую и вторую стороны; и периферийную кромку, соединяющую первую и вторую стороны; причем периферийная кромка содержит: противоположные переднюю и заднюю подкромки; и верхнюю подкромку, соединяющую переднюю и заднюю подкромки; первую и вторую стороны, задающие первое направление вбок, направленное от первой стороны ко второй стороне, и второе направление вбок, противоположное по отношению к первому направлению вбок; направление вперед, заданное как перпендикулярное первому и второму направлениям вбок и направленное от задней подкромки к передней подкромке, и направление назад, заданное как противоположное по отношению к направлению вперед; направление вверх, заданное как перпендикулярное первому и второму направлениям вбок и направлениям вперед и назад и направленное от участка хвостовика адаптера к режущему участку; направление вниз, заданное как противоположное по отношению к направлению вверх; режущий участок дополнительно содержит: гнездо под режущую пластину, образованное на пересечении передней и верхней подкромок; толщину участка лезвия, измеренную параллельно первому и второму направлению вбок в гнезде под режущую пластину; и область лезвия, образованную с толщиной, соответствующей толщине участка лезвия; причем область лезвия имеет: максимальную высоту HM, измеряемую параллельно направлениям вверх и вниз и от самой нижней точки области лезвия до самой верхней точки области лезвия; максимальную ширину WM, измеряемую параллельно направлениям вперед и назад и от самой передней точки области лезвия до самой задней точки области лезвия; при этом: максимальная ширина WM и максимальная высота HM удовлетворяют условию: WM≥HM.

[0029] В соответствии с седьмым аспектом настоящего изобретения предложен сборный инструмент, имеющий продольную ось, которая устанавливает противоположные направления вверх и вниз; поперечную ось, которая пересекает и является перпендикулярной продольной оси, причем поперечная ось устанавливает противоположные направления вперед и назад, соответственно; и ось толщины, которая пересекает и является перпендикулярной как продольной оси, так и поперечной оси, причем ось толщины устанавливает противоположные первое и второе направления вбок, соответственно, причем сборный инструмент содержит: держатель, содержащий хвостовик держателя, имеющий ось хвостовика держателя, продолжающуюся вдоль центра хвостовика держателя, причем ось хвостовика держателя совпадает с продольной осью, причем хвостовик держателя содержит самую переднюю поверхность хвостовика держателя, которая является самой передней в направлении вперед; и головку держателя, соединенную с хвостовиком держателя и продолжающуюся вперед от него вдоль продольной оси, причем головка держателя содержит гнездо под адаптер, обращенное в первом направлении вбок; и отрезной адаптер, закрепленный в гнезде по адаптер головки держателя, причем отрезной адаптер содержит: хвостовик адаптера, имеющий зажимное приспособление адаптера, через которую отрезной адаптер закрепляется в гнезде под адаптер головки держателя; и режущий участок адаптера, соединенный с хвостовиком адаптера и содержащий: первую и вторую стороны, обращенные в противоположных первом и втором направлениях вбок, соответственно; периферийную кромку, соединяющую первую и вторую стороны, причем периферийная кромка содержит переднюю и заднюю подкромки, разнесенные друг от друга вдоль поперечной оси, и верхнюю подкромку, соединяющую переднюю и заднюю подкромки; и гнездо под режущую пластину, образованное на пересечении передней и верхней подкромок, причем гнездо под режущую пластину содержит: основной прихват, содержащий самую переднюю поверхность основного прихвата; вспомогательный прихват, по меньшей мере частично расположенный сверху относительно основного посадочного прихвата; и конец щели, соединяющий основной прихват и вспомогательный прихват; при этом: на виде сверху сборного инструмента: мнимая линия, продолжающаяся параллельно продольной оси, от самой передней поверхности хвостовика держателя, по меньшей мере через участок головки держателя и мимо отрезного адаптера в направлении вверх, проходит в пределах расстояния DT допуска в 2 мм от самой передней поверхности основного прихвата.

[0030] Сборный инструмент дополнительно может содержать режущую пластину, закрепленную в гнезде под режущую пластину отрезного адаптера и содержащую: основную поверхность пластины, прилегающую к основному прихвату; вспомогательную поверхность пластины, прилегающую к вспомогательному прихвату; обращенную вверх переднюю поверхность впереди относительно основной поверхности пластины; самую переднюю заднюю поверхность, продолжающуюся в направлении вниз от передней поверхности; и самую переднюю режущую кромку, образованную на пересечении передней поверхности и самой передней задней поверхности.

[0031] В соответствии с восьмым аспектом настоящего изобретения предложен способ отрезания в направлении подачи по оси Y, включающий этапы:

(a) закрепления отрезного адаптера на держателе, содержащем удлиненный хвостовик;

(b) до или после этапа (a), закрепления держателя на поверхности контакта при станочной обработке;

(c) задания смещения только в направлении по оси X, заданном в качестве направления, параллельного удлиненному хвостовику держателя; и

(d) после этапа (c), перемещения отрезного адаптера, относительно вращающейся обрабатываемой детали, в направлении по оси Y, образованном в качестве направления, перпендикулярного к направлению по оси X, чтобы отрезать обрабатываемую деталь.

[0032] Вышеописанный способ предпочтительно осуществляется с использованием отрезного адаптера или сборного инструмента, заданного в предыдущих аспектах.

[0033] Следует понимать, что упомянутый способ, с одной стороны, является более сложным, чем обычный способ отрезания в направлении подачи по оси X, но является более простым, чем современный известный способ отрезания в направлении подачи по оси Y.

[0034] Ниже поясняются преимущества по сравнению с предшествующим уровнем техники.

[0035] Без привязки к теории, предполагается, что известные лезвия с подачей по оси Y предшествующего уровня техники и отрезные адаптеры не задуманы с вышеуказанным предпочтительным совмещением по меньшей мере по следующим причинам. Первая причина состоит в том, что компоновка сил в предшествующем уровне техники кажется более логичной, когда режущая кромка находится впереди относительно самой передней поверхности хвостовика держателя или центральной оси хвостовика держателя (в зависимости от того, какой тип хвостовика используется). Это обусловлено тем, что силы станочной обработки задаются не в точном направлении по оси Y (вниз), а вместо этого в направлении вниз и назад (наклонном), как показано на фиг. 6 вышеуказанной US 2019/0240741.

[0036] Поскольку общая цель известного предшествующего уровня техники состоит в том, чтобы повышать устойчивость, логично иметь направленную вниз и назад силу резания, направленную в максимально возможной степени в область, в которой поверхность контакта при станочной обработке закрепляется на держателе. Перемещение режущей кромки назад предположительно должно увеличивать вибрации сборного инструмента.

[0037] Соответственно, настоящее изобретение учитывает потерю некоторой устойчивости за счет другой выгоды в виде простоты настройки.

[0038] Вторая причина состоит в том, что, видимо, отсутствует преимущество того, что одно смещение является более простым для оператора, чем два смещения (поскольку смещение должно вводиться в любом случае; тем не менее, автор настоящего изобретения полагает, что такая выгода по-прежнему может быть предпочтительной по сравнению с незначительной степенью дополнительной устойчивости).

[0039] Дополнительно, как еще задано в аспектах отрезного адаптера (конечно, такие аспекты могут использоваться в аспектах сборного инструмента), высота отрезного адаптера предпочтительно меньше высоты известных удлиненных (высоких и тонких) отрезных лезвий и адаптеров. Таким образом, хотя это уменьшает общее выдвигание (и, как следствие, возможности в отношении глубины резания), основные силы резания направляются в большей степени к поверхности контакта станка, чем должно иметь место, если режущая кромка дополнительно разнесена в направлении вверх от поверхности контакта станка.

[0040] Еще одно второе преимущество уменьшения упомянутой высоты относительно упомянутой ширины состоит в том, что оно также предоставляет дополнительную устойчивость для режущего участка без опоры отрезного адаптера (т.е. для участка, не закрепленного на держателе и в силу этого подверженного изгибу).

[0041] Без привязки к теории, считается, что предпочтительно, если лезвия и отрезные адаптеры предшествующего уровня техники являются более тонкими и более длинными, чтобы предоставлять более преимущественную глубину резания, при этом устойчивость упомянутых инструментов уже обеспечивается за счет преимущества станочной обработки в направлении подачи по оси Y, которая уже направляет силу станочной обработки к поверхности контакта станка.

[0042] Тем не менее, имеется предел в том, насколько отрезной адаптер по настоящей заявке может расширяться, поскольку такие инструменты предпочтительно конструируются (в концевом виде) таким образом, что они остаются в пределах описанной окружности требуемого размера (см., например, публикацию автора Horn, страница 6, которая показывает описанную окружность с диаметром 104 мм в таком виде). Одна известная причина этого ограничения по размеру заключается в том, что автоматизированные системы смены инструментов позволяют сменять используемый сборный инструмент другим в системе. Если упомянутый размер превышается, два сборных инструмента могут врезаться друг в друга.

[0043] Соответственно, инструменты предшествующего уровня техники, возможно, не задуманы более широкими, чем есть, либо с режущей кромкой, смещенной дальше назад, чем есть (поскольку для того, чтобы компенсировать устойчивость, участку лезвия по-прежнему требуется определенное количество материала сзади для устойчивости).

[0044] С учетом вышеуказанных ограничений, предпочтительные максимальные отношения высоты к ширине предоставляются для настоящего изобретения, которое имеет намерение извлекать выгоду из большей устойчивости, при этом в предпочтительных вариантах осуществления по-прежнему быть совместимым с известными автоматизированными системами смены инструментов.

[0045] Соответственно, некоторые предпочтительные признаки согласно любому из вариантов осуществления являются следующими.

[0046] Предпочтительно, максимальная ширина WM и максимальная высота HM удовлетворяют условию: WM≥1,05 HM, предпочтительно, WM≥1,10 HM. Тем не менее, по причинам, предоставленным выше, предпочтительно, если максимальная ширина WM и максимальная высота HM удовлетворяют условию: WM≤1,30 HM, предпочтительно, WM≥1,20 HM.

[0047] Предпочтительно, отрезной адаптер дополнительно содержит усиливающую область, имеющую толщину усиливающей области, измеренную параллельно толщине участка лезвия и большую толщины участка лезвия. Это позволяет повышать устойчивость режущего участка отрезного адаптера, который не закрепляется на держателе.

[0048] Хотя такие усиливающие участки известны, не считается, что известный предшествующий уровень техники обеспечивает чрезвычайно высокие усиливающие участки. В настоящем изобретении, предпочтительно, если усиливающая область продолжается в направлении вверх высоты HR усиливающего участка от самой нижней точки области лезвия; и высота HR усиливающего участка и максимальная высота HM удовлетворяют условию: HR>0,5 HM, предпочтительно, HR>0,65 HM, и наиболее предпочтительно, HR>0,75 HM.

[0049] Тем не менее, несмотря на тот факт, что такой усиливающий участок повышает устойчивость, в некоторых вариантах осуществления по-прежнему предпочтительно, если он не продолжается по всей высоте режущего участка. Соответственно, предпочтительно, если отрезной адаптер удовлетворяет условию: HR<HM, предпочтительно, HR<0,95 HM.

[0050] Предпочтительно, вспомогательный прихват гнезда под режущую пластину расположен полностью сзади относительно основного прихвата. Альтернативно или дополнительно, вспомогательный прихват и основной прихват гнезда под режущую пластину продолжаются рядом друг с другом в направлении, параллельном направлениям вверх и вниз.

[0051] Следует понимать, что лезвия и отрезные адаптеры с подачей по оси Y предшествующего уровня техники имеют вспомогательный прихват, который продолжается поверх их основного прихвата. Соответственно, конец щели (и что еще более важно, упругая канавка) продолжается сзади относительно основного прихвата и вспомогательного прихвата. Это означает то, что лезвие или отрезной адаптер должно продолжаться на сравнительно большее расстояние сзади относительно гнезда под режущую пластину (т.е. сзади относительно конца щели), чтобы предоставлять конструктивную устойчивость, идентичную конструктивной устойчивости отрезного адаптера, содержащего гнездо под режущую пластину, заданное в предыдущем параграфе. Соответственно, это представляет собой еще одну другую причину, по которой лезвия и отрезные адаптеры предшествующего уровня техники конструируются с режущими кромками дальше впереди относительно положения, заданного в настоящем изобретении (также с учетом ограничений по размеру, указанных со ссылкой на описанную окружность, упомянутую выше).

[0052] По аналогичным причинам, предпочтительно, если отрезной адаптер согласно настоящему изобретению содержит только одно гнездо под режущую пластину.

[0053] Хотя неудлиненный режущий участок считается предпочтительным для некоторых вариантов осуществления, как упомянуто выше, по-прежнему предпочтительно, если общая форма адаптера пластины является удлиненной при измерении параллельно направлению вверх и вниз.

[0054] В качестве конкретного представления, за счет обеспечения настоящего двухкомпонентного решения (т.е. отрезного адаптера, закрепленного на держателе, при этом держатель, в свою очередь, выполнен с возможностью закрепляться на поверхности контакта при станочной обработке) вместо трехкомпонентного решения, показанного в US 2019/0240741 (т.е. отрезного лезвия, закрепленного на держателе, при этом держатель, в свою очередь, закрепляется на дополнительном держателе, при этом дополнительный держатель выполнен с возможностью закрепляться на поверхности контакта при станочной обработке), это в еще большей степени способствует недопущению превышения ограничения по размеру описанной окружности, показанного на фиг. 1A, а также уменьшает длину выдвигания от поверхности контакта при станочной обработке.

[0055] Предпочтительно, если гнезда под режущую пластину настоящего изобретения имеют примерно проиллюстрированный упругий тип (т.е. без винтов).

[0056] Хотя зажимное приспособление адаптера отрезного адаптера может иметь различные конструкции, к примеру, конические кромки, аналогичные отрезному лезвию, предпочтительно, если зажимное приспособление адаптера содержит по меньшей мере одну винтовую проточку по меньшей мере для одного винта, чтобы закреплять его на держателе. Это дополнительно предоставляет требуемую простоту настройки, поясненной выше (вместо задвижных лезвий с регулируемой глубиной предшествующего уровня техники).

[0057] Различные признаки выше описываются с такими словами, как "самый передний". Следует понимать, что "самый передний" в настоящей заявке означает, относительно оставшейся части компонента (например, отрезного адаптера), то, что упомянутый признак находится в большей степени в направлении больше всего вперед. Также следует понимать, что все предоставленные направления служат для обозанчения признаков относительно друг друга, а не в абсолютном смысле относительно земли. Аналогично, следует понимать, что хотя направления, возможно, необязательно выбираются с возможностью образования относительно конкретного компонента, к примеру, отрезного адаптера, они могут аналогично образовываться относительно держателя или сборного инструмента.

[0058] В завершение, как известно в данной области техники, передняя поверхность представляет собой поверхность, выше которой должна подаваться стружка после станочной обработки, а задняя поверхность обычно конструируется как отступающая от режущей кромки.

Краткое описание чертежей

[0059] Для лучшего понимания предмета изобретения настоящей заявки, а также для того, чтобы показывать то, как оно может осуществляться на практике, далее следует обратиться к прилагаемым чертежам, на которых:

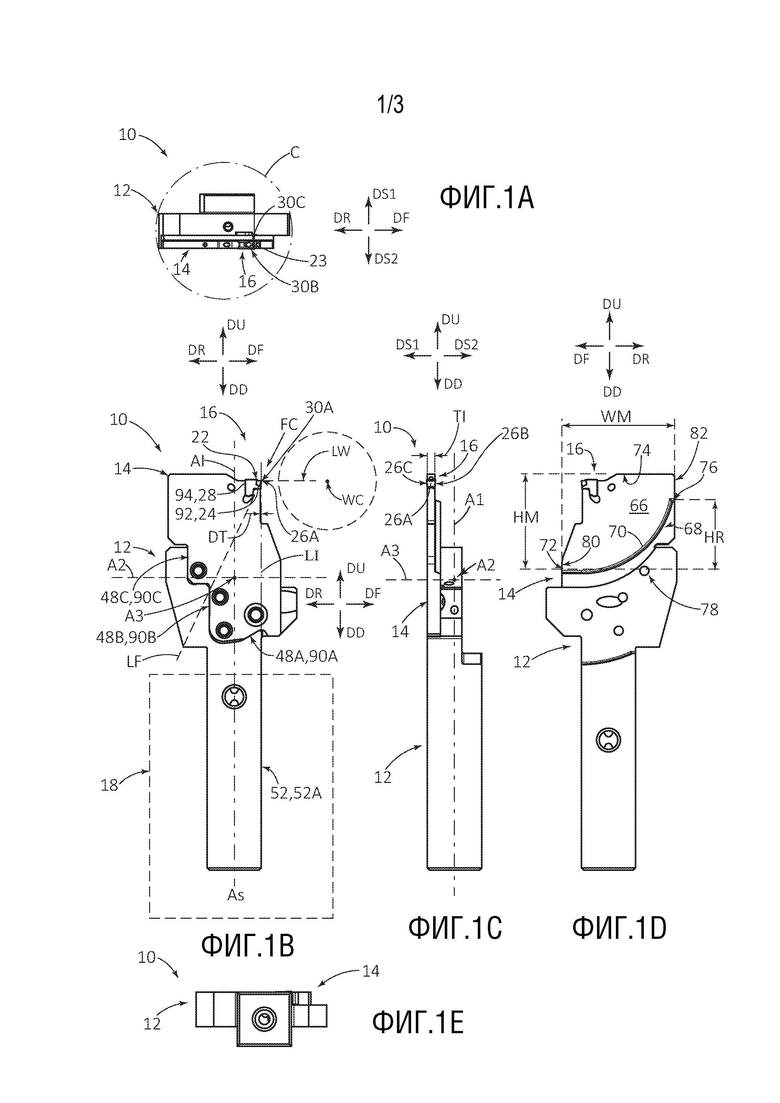

Фиг. 1A является видом сверху сборного инструмента согласно настоящему изобретению;

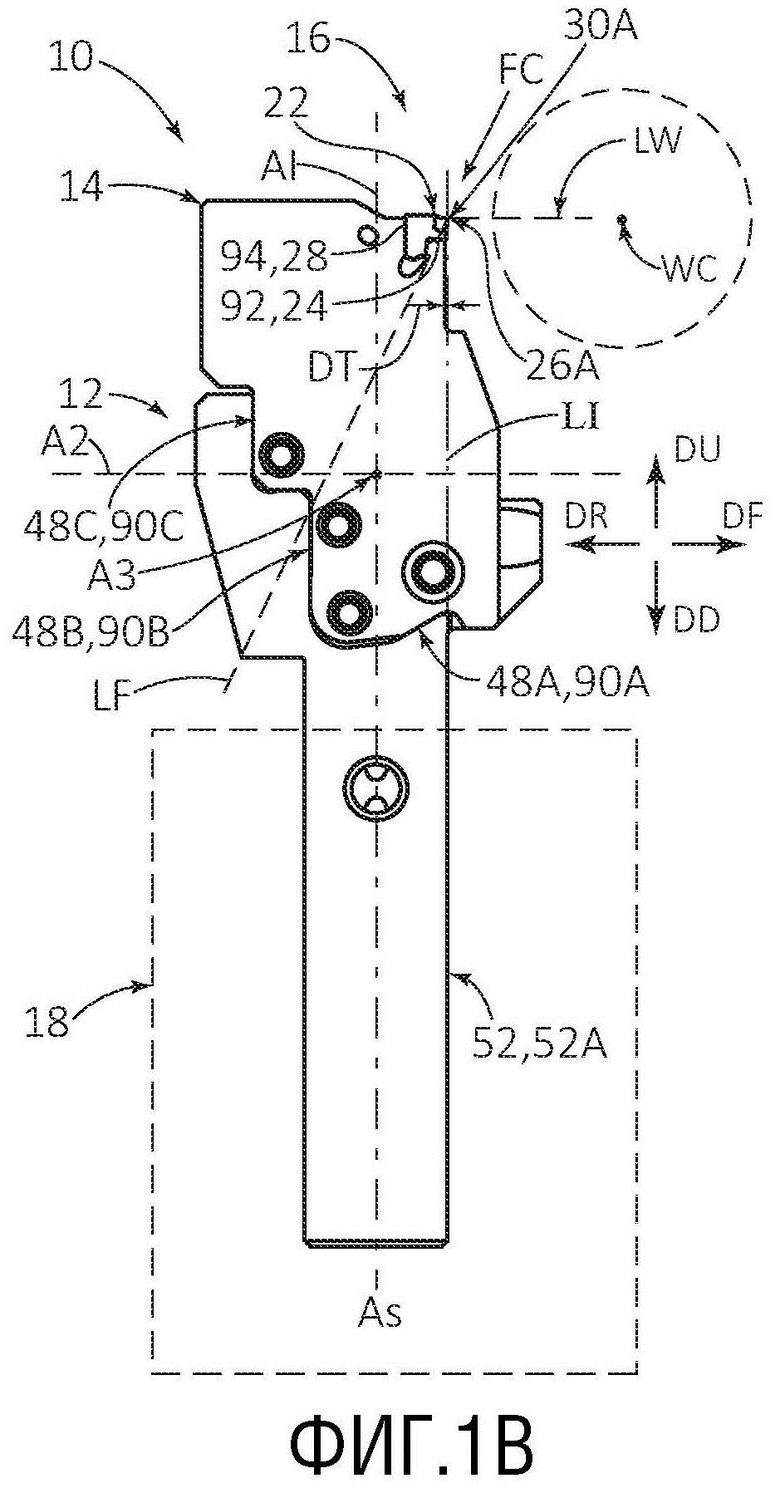

Фиг. 1B является первым видом сбоку (или "сверху") сборного инструмента на фиг. 1A и дополнительно показывает сборный инструмент, соединенный со схематичной поверхностью контакта станка, а также схематичной обрабатываемой деталью;

Фиг. 1C является видом спереди сборного инструмента на фиг. 1A;

Фиг. 1D является вторым видом сбоку сборного инструмента на фиг. 1A;

Фиг. 1E является видом снизу сборного инструмента на фиг. 1A;

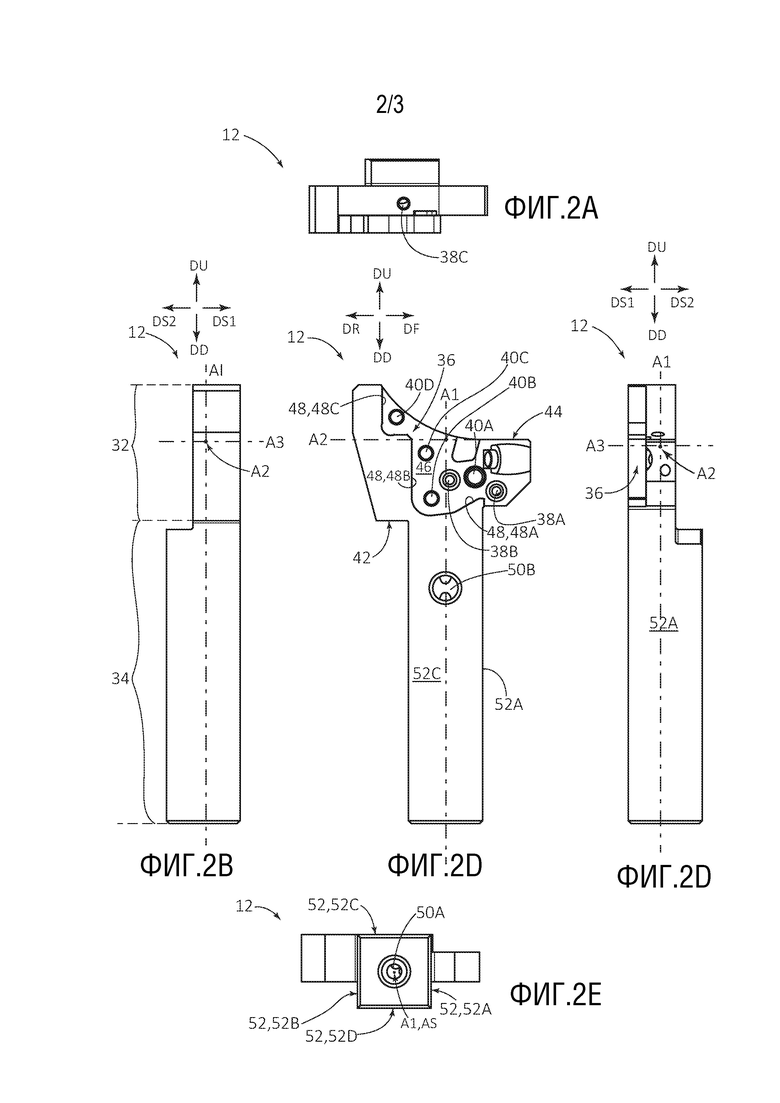

Фиг. 2A является видом сверху держателя, показанного на фиг. 1A;

Фиг. 2B является видом сзади держателя на фиг. 2A;

Фиг. 2C является первым видом сбоку (или "сверху") держателя на фиг. 2A, соответствующим первому виду сбоку по фиг. 1B;

Фиг. 2D является видом спереди держателя на фиг. 2A;

Фиг. 2E является видом снизу держателя на фиг. 2A;

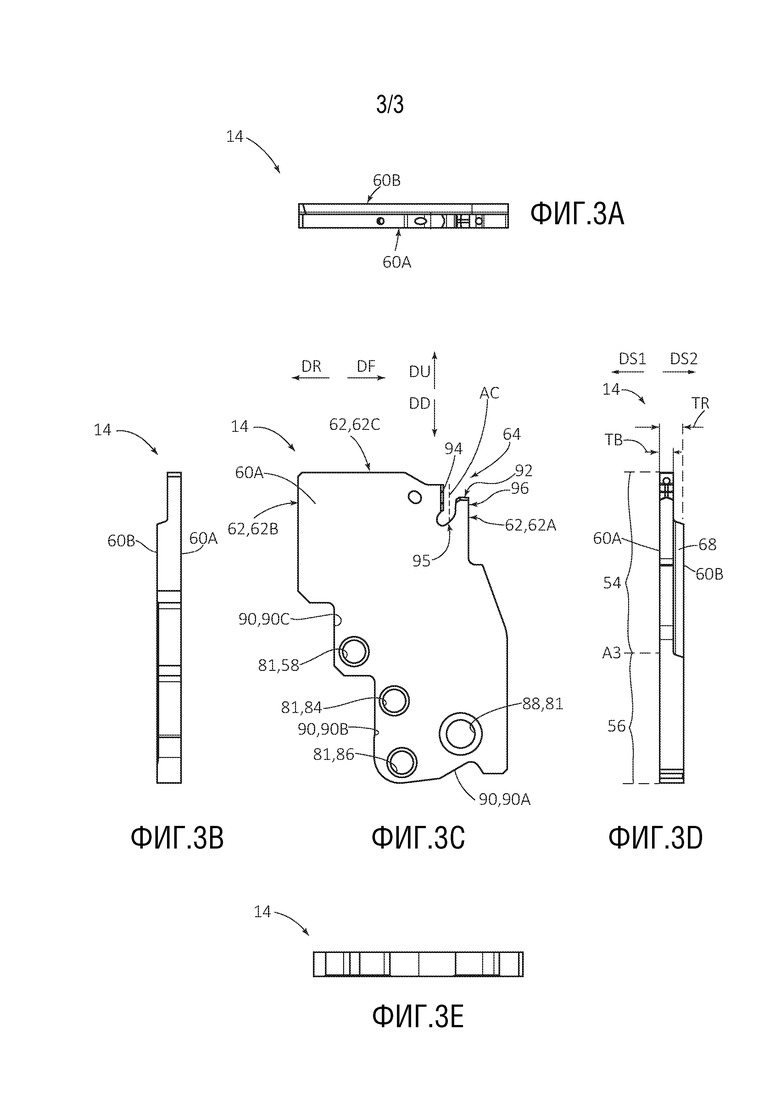

Фиг. 3A является видом сверху отрезного лезвия, показанного на фиг. 1A;

Фиг. 3B является видом сзади отрезного лезвия, показанного на фиг. 3A;

Фиг. 3C является первым видом сбоку (или "сверху") отрезного лезвия, показанного на фиг. 3A, соответствующим первому виду сбоку по фиг. 1B;

Фиг. 3D является видом спереди отрезного лезвия, показанного на фиг. 3A; и

Фиг. 3E является видом снизу отрезного лезвия, показанного на фиг. 3A.

Подробное описание изобретения

[0060] Ссылаясь на фиг. 1A-1E, показывается сборный инструмент 10, причем сборный инструмент 10 содержит держатель 12, отрезной адаптер 14, закрепленный на держателе 12, и режущую пластину 16, закрепленную на отрезном адаптере 14. Как видно на фиг. 1B и 1C, сборный инструмент 10 имеет продольную ось A1, которая устанавливает противоположные направления DU, DD вверх и вниз; поперечную ось A2, которая пересекает и является перпендикулярной продольной оси A1, причем поперечная ось A2 устанавливает противоположные направления DF, DR вперед и назад, соответственно; и ось A3 толщины, которая пересекает и является перпендикулярной как продольной оси A1, так и поперечной оси A2, причем ось A3 толщины устанавливает противоположные первое и второе направления DS1, DS2 вбок, соответственно. Как видно на фиг. 2B-2D, эти идентичные оси A1, A2, A3 и направления также связаны с держателем 12.

[0061] В частности, ссылаясь на вид сверху сборного инструмента 10, показанный на фиг. 1B, держатель 12 показывается закрепленным на схематичной поверхности 18 контакта станка, показанной в перспективе, и позиционируется вблизи схематичной цилиндрической вращающейся обрабатываемой детали 20, также показанной в перспективе.

[0062] Для пояснения, чертежи показывают направление DF вперед, направление DR назад, направление DU вверх, направление DD вниз, первое направление DS1 вбок и второе направление DS2 вбок.

[0063] Как следует понимать из фиг. 1B, который показывает сборный инструмент 10 относительно поверхности 18 контакта станка, направление DU вверх также составляет направление по оси X, которое параллельно продольной оси A1.

[0064] Из фиг. 1B, который показывает сборный инструмент 10 относительно обрабатываемой детали 20, также следует понимать, что направление DF вперед также составляет направление подачи по оси Y, которое параллельно поперечной оси A2.

[0065] Возвращаясь к оставшейся части фиг. 1A-1E, режущая пластина 16 содержит: переднюю поверхность 22 и противоположную основную поверхность 24 пластины, самую переднюю заднюю поверхность 26A, продолжающуюся вниз (а также немного внутрь) от передней поверхности 22 и противоположной задней поверхности 28 пластины, противоположные боковые задние поверхности 26B, 26C, продолжающиеся вниз (а также немного внутрь) от передней поверхности 22, самую переднюю режущую кромку 30A, образованную на пересечении передней поверхности 22 и самой передней задней поверхности 26A и имеющую максимальную толщину TI пластины; и боковые режущие кромки 30B, 30C, соединенные с самой передней режущей кромкой 30A и образованные на пересечении передней поверхности 22 и боковых задних поверхностей 26B, 26C. US 20070086864 A1 раскрывает примерную режущую пластину, имеющую вышеописанную базовую форму.

[0066] Предпочтительно, передняя поверхность 22 содержит формирователь 23 стружки.

[0067] Также ссылаясь на фиг. 2A-2E, держатель 12 содержит участок 32 головки держателя и участок 34 хвостовика держателя.

[0068] Участок 32 головки держателя содержит гнездо 36 под адаптер, множество выпускных отверстий 38A, 38B, 38C для охлаждающего агента и множество резьбовых винтовых проточек 40A, 40B, 40C, 40D.

[0069] Стоит отметить и нижнюю поверхность 42 прилегания головки, которая предпочтительно прилегает к поверхности 18 контакта станка (не показана).

[0070] Участок 32 головки держателя содержит вогнутую переднюю поверхность 44 держателя, которая вогнуто изгибается в направлении DU вверх. Вогнутая передняя поверхность 44 держателя является полезной для случая, когда держатель 12 используется со стандартным отрезным адаптером (не показан) в операции станочной обработки вдоль направления подачи по оси X, но является необязательной для настоящего изобретения. Тем не менее, такой признак является предпочтительным, поскольку он позволяет одному адаптеру использоваться как для направления подачи по оси X, так и для направления подачи по оси Y.

[0071] Фиг. 2C является видом сверху держателя 12 и показывает подробности гнезда 36 под адаптер. Гнездо 36 под адаптер открывается к первому направлению DS1 вбок (а также к направлению DF вперед и направлению DU вверх) и содержит основание 46 гнезда под адаптер, обращенное в упомянутом первом направлении DS1 вбок, и выступающую стенку 48 гнезда, продолжающуюся от него в первом направлении DS1 вбок.

[0072] Выступающая стенка 48 гнезда может содержать нижнюю поверхность 48A прилегания гнезда под адаптер, первую заднюю поверхность 48B прилегания гнезда и вторую заднюю поверхность 48C прилегания гнезда.

[0073] Участок 34 хвостовика держателя содержит множество впускных отверстий 50A, 50B для охлаждающего агента и, как лучше всего видно на фиг. 2E, квадратную форму 52 поперечного сечения. Квадратная форма 52 поперечного сечения образуется посредством самой передней поверхности 52A хвостовика, которая обращена в направлении DF вперед, самой задней поверхности 52B хвостовика, обращенной в направлении DR назад, и первой и второй боковых поверхностей 52C, 52D хвостовика, которые обращены в противоположных первом и втором направлениях DS1, DS2 вбок, соответственно. Самая передняя поверхность 52A хвостовика продолжается вдоль продольной оси A1 и параллельна ей.

[0074] Участок 34 хвостовика держателя дополнительно имеет ось AS хвостовика держателя, которая продолжается в направлениях DU, DD вверх и вниз, параллельных продольной оси A1. На чертежах, ось AS хвостовика держателя показывается как совпадающая с продольной осью A1. Ось AS хвостовика держателя представляет центр участка 34 хвостовика держателя, как в случае хвостовика, имеющего квадратное или прямоугольное поперечное сечение, так и в случае хвостовика, имеющего закругленное (круглое) поперечное сечение.

[0075] Как показано на виде сверху сборного инструмента (фиг. 1B), мнимая линия LI продолжается в направлении DU вверх, параллельном продольной оси A1, от самой передней поверхности 52A хвостовика держателя к самой передней режущей кромке 30A. Поскольку положение участка 34 хвостовика держателя образуется из его соединения с поверхностью 18 контакта станка, положение самой передней режущей кромки 30A аналогично известно и не требует ввода смещения. Единственная необходимая калибровка заключается в отношении направлений DU, DD вверх и вниз, чтобы обеспечивать то, что самая передняя режущая кромка 30A совмещается с центральной точкой WC обрабатываемой детали, как схематично показано посредством мнимой линии WL обрабатываемой детали, продолжающейся параллельно направлениям DF, DR вперед и назад от центральной точки WC к самой передней режущей кромке 30A.

[0076] Даже без мнимой линии LI, которая является полезным пояснительным средством, как показано на виде сбоку по фиг. 1B, следует понимать, что самая передняя режущая кромка 30A находится непосредственно выше (т.е. в направлении DU вверх, параллельном продольной оси A1 от участка 34 хвостовика держателя) самой передней поверхности 52A хвостовика держателя.

[0077] Теперь также ссылаясь на фиг. 3A-3E, отрезной адаптер 14 содержит режущий участок 54 и участок 56 хвостовика адаптера. По причинам, поясненным ниже, режущий участок 54 не включает в себя первую винтовую проточку 58 адаптера, показанную на фиг. 3B, даже если из обозначения "54" на фиг. 3D можно подумать, что она включается.

[0078] Режущий участок 54 содержит противоположные первую и вторую стороны 60A, 60B и периферийную кромку 62. В собранном инструменте, первая сторона 60A обращена к первому направлению DS1 вбок, и вторая сторона 60A обращена к второму направлению DS2 вбок.

[0079] Периферийная кромка 62 содержит противоположные переднюю и заднюю подкромки 62A, 62B и верхнюю подкромку 62C.

[0080] Режущий участок 54 дополнительно содержит гнездо 64 под режущую пластину.

[0081] Режущий участок 54 имеет толщину TB участка лезвия, измеренную параллельно первому и второму направлениям DS1, DS2 вбок (т.е. вдоль оси A3 толщины) в гнезде под режущую пластину.

[0082] Толщина TB участка лезвия меньше максимальной толщины TI пластины (показанный на фиг. 1C).

[0083] Область 66 лезвия образуется в качестве любой области режущего участка 54 отрезного адаптера, который имеет толщину TB участка лезвия. Следует понимать, что любой участок режущего участка 54, который не меньше максимальной толщины TI пластины, должен ограничивать глубину резания, для которой адаптируется отрезной адаптер 14, поскольку такой участок не может входить в обрабатываемую деталь 20.

[0084] В данном примере, отрезной адаптер 14 предпочтительно дополнительно содержит усиливающую область 68, образованную посредством толщины TR усиливающей области.

[0085] В частности, также ссылаясь на фиг. 1D, усиливающая область 68 содержит вогнутую кромку 70, которая сливается с областью 66 лезвия. Вогнутая кромка 70 образует максимальную глубину резания отрезного адаптера 14.

[0086] Область 66 лезвия имеет максимальную высоту HM, измеряемую от самой нижней точки 72 области лезвия до самой верхней точки 74 области лезвия.

[0087] Усиливающая область 68 продолжается в направлении DU вверх до высоты HR усиливающего участка от самой нижней точки 72 области лезвия.

[0088] В данном примере, усиливающая область 68 не продолжается до самой верхней точки 74 области лезвия, и в силу этого высота HR усиливающего участка измеряется до самой верхней точки 76 усиливающего участка.

[0089] Для полноты, область 66 лезвия дополнительно содержит максимальную ширину WM, измеряемую от самой передней точки 80 области лезвия до самой задней точки 82 области лезвия.

[0090] Поскольку отрезной адаптер 14 в любом случае не может входить в обрабатываемую деталь мимо вогнутой кромки 70, следует понимать, что первая винтовая проточка 58 адаптера (которая скрыта на фиг. 1D, но положение которой схематично показывается посредством стрелки 78) представляет собой не часть режущего участка 54, а вместо этого часть участка 56 хвостовика адаптера.

[0091] Участок 56 хвостовика адаптера дополнительно содержит зажимное приспособление 81 адаптера, которое в свою очередь содержит упомянутую первую винтовую проточку 58 адаптера и вторую, третью и четвертую винтовые проточки 84, 86, 88 адаптера, через которые продолжаются винты (не показаны), чтобы закреплять отрезной адаптер 14 на резьбовых винтовых проточках 40A, 40B, 40C, 40D держателя.

[0092] Дополнительно, участок 56 хвостовика адаптера дополнительно содержит кромку 90 хвостовика адаптера, содержащую нижнюю поверхность 90A прилегания кромки адаптера, первую заднюю поверхность 90B прилегания кромки адаптера и вторую заднюю поверхность 90C прилегания кромки адаптера.

[0093] В ходе сборки, нижняя поверхность 48A прилегания гнезда под адаптер прилегает к нижней поверхности 90A прилегания кромки адаптера, первая задняя поверхность 48B прилегания гнезда под адаптер прилегает к первой задней поверхности 90B прилегания кромки адаптера, и вторая задняя поверхность 48C прилегания гнезда под адаптер прилегает к второй задней поверхности 90C прилегания кромки адаптера. В частности, это представляет собой идеальную ситуацию; тем не менее, на практике, имеется вероятность того, что только одна из первой задней поверхности 48B прилегания гнезда под адаптер и второй задней поверхности 48C прилегания гнезда под адаптер контактирует с отрезным адаптером 14.

[0094] Гнездо 64 под режущую пластину содержит основной прихват 92, вспомогательный прихват 94 и конец 95 щели. Вспомогательный прихват 94, в этом неограничивающем примере, расположен сзади относительно основного прихвата 92 вдоль поперечной оси A2 и в силу этого может считаться задним прихватом 94.

[0095] Центральная ось AC гнезда под режущую пластину продолжается посередине между основным прихватом 92 и вспомогательным прихватом 94. В собранном инструменте, центральная ось AC гнезда под режущую пластину продолжается в направлениях DU, DD вверх и вниз, в общем, параллельных продольной оси A1. Соответственно, поскольку гнездо 64 под режущую пластину отличается от более общего альтернативного типа гнезда под режущую пластину (не показан), которое продолжается по существу в направлениях DF, DR вперед и назад, наибольший размер настоящего гнезда 64 под режущую пластину является небольшим относительно упомянутых альтернативных гнезд под режущую пластину, которые имеют вспомогательный прихват, который продолжается поверх основного прихвата (не показан).

[0096] В направлении DD вниз от основного прихвата 92 продолжается самая передняя поверхность 96 основного прихвата.

[0097] В частности, ссылаясь на виды сверху, показанные на фиг. 1B и 3C, режущая пластина 16 закрепляется в гнезде 64 под режущую пластину. Более конкретно, единственные контактные точки режущей пластины 16 и гнезда 64 под режущую пластину являются следующими: основная поверхность 24 пластины прилегает к основному прихвату 92, и вспомогательная поверхность 28 пластины прилегает к вспомогательному прихвату 94.

[0098] На виде сверху сборного инструмента 10 на фиг. 1B, мнимая линия L1 продолжается параллельно продольной оси A1, от самой передней поверхности 52A хвостовика держателя по меньшей мере вдоль участка головки держателя 32 и мимо отрезного адаптера 14 в направлении DU вверх, по мере того, как она проходит в пределах расстояния DT допуска в 2 мм от самой передней поверхности 96 основного прихвата. Проще говоря, самая передняя поверхность 96 основного прихвата находится в пределах расстояния DT допуска (фиг. 1B) от мнимой линии LI.

[0099] Относительно преимуществ и недостатков формы отрезного адаптера 14, которые поясняются с помощью схематичных элементов (направления FC силы резания и поверхности 20 контакта при станочной обработке), показанных на фиг. 1B: как показано, сила FC резания находится в большей степени в направлении DD вниз, чем в направлении DR назад.

[00100] Тем не менее, для уменьшения вибраций, предпочтительно, если направление упомянутой силы FC резания, показанной с помощью мнимой продолжающейся линии LF силы, должно быть направлено в большей степени к месту, в котором держатель 12 удерживается посредством поверхности 18 контакта станка, так что более жесткая поверхность 18 контакта при станочной обработке должна эффективнее сопротивляться вибрации держателя 12.

[00101] Следует понимать, что если отрезной адаптер 14 является еще более длинным (и в силу этого режущая пластина дальше дистанцируется от поверхности контакта станка), в настоящем изобретении, в котором гнездо 64 под режущую пластину и/или режущая пластина 16 находится в большей степени сзади, чем известно в предшествующем уровне техники, мнимая продолжающаяся линия LF силы должна быть разнесена еще больше от места, в котором держатель удерживается посредством поверхности 18 контакта станка. Таким образом, форма настоящего отрезного адаптера 14 в определенной степени компенсирует недостаток нахождения относительно в большей степени сзади гнезда 64 под режущую пластину и/или режущей пластины 16.

[00102] Даже если примерно проиллюстрированный широкий отрезной адаптер 14 может обеспечивать предпочтительную конструктивную прочность, по-прежнему предпочтительно, если он не превышает описанную окружность C (фиг. 1A) держателя 12 в концевом виде сборного инструмента, показанном как фиг. 1A. Это может быть предпочтительным для поддержания компактной конструкции для цели смены инструментов. По аналогичной причине (т.е. для цели смены инструментов), предпочтительно, если весь отрезной адаптер 14 является удлиненным.

Изобретения относится к отрезному адаптеру, выполненному с возможностью выполнения операции отрезания и нарезания канавок вдоль направления подачи по оси Y. Сборный режущий инструмент, имеющий продольную ось, задающую направления вверх и вниз, включает в себя отрезной адаптер в направлении по оси Y, установленный на держатель. Отрезной адаптер имеет гнездо под режущую пластину, включающее в себя основной прихват, выполненный с возможностью поддерживать режущую пластину. Держатель имеет участок головки держателя и участок хвостовика. Участок головки держателя имеет гнездо под адаптер, в котором устанавливается отрезной адаптер. Если форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, самая передняя режущая кромка находится непосредственно выше самой передней поверхности хвостовика держателя, а если форма поперечного сечения хвостовика держателя является закругленной, продолжающаяся по центру ось хвостовика держателя продолжается к самой передней режущей кромке. Обеспечивается улучшение отрезного адаптера в направлении по оси Y. 17 з.п. ф-лы, 15 ил.

1. Сборный инструмент, содержащий:

отрезной адаптер;

режущую пластину; и

держатель;

причем отрезной адаптер содержит:

режущий участок; и

участок хвостовика адаптера, соединенный с режущим участком;

причем режущий участок содержит:

противоположные первую и вторую стороны; и

периферийную кромку, соединяющую первую и вторую стороны;

причем периферийная кромка содержит:

противоположные переднюю и заднюю подкромки; и

верхнюю подкромку, соединяющую переднюю и заднюю подкромки;

первую и вторую стороны, задающие первое направление вбок, направленное от первой стороны ко второй стороне, и второе направление вбок, противоположное по отношению к первому направлению вбок;

направление вперед, заданное как перпендикулярное первому и второму направлениям вбок и направленное от задней подкромки к передней подкромке, и направление назад, заданное как противоположное по отношению к направлению вперед;

направление вверх, заданное как перпендикулярное первому и второму направлениям вбок и направлениям вперед и назад и направленное от участка хвостовика адаптера к режущему участку;

направление вниз, заданное как противоположное по отношению к направлению вверх;

при этом режущий участок дополнительно содержит: гнездо под режущую пластину, образованное на пересечении передней и верхней подкромок;

причем гнездо под режущую пластину содержит:

основной прихват, содержащий самую переднюю поверхность основного прихвата;

вспомогательный прихват, по меньшей мере частично расположенный сверху относительно основного прихвата; и

конец щели, соединяющий основной прихват и вспомогательный прихват;

причем участок хвостовика адаптера содержит:

зажимное приспособление адаптера;

режущая пластина закреплена в гнезде под режущую пластину и содержит:

основную поверхность пластины, прилегающую к основному прихвату;

обращенную вверх переднюю поверхность, расположенную выше основной поверхности пластины;

вспомогательную поверхность пластины, прилегающую к вспомогательному прихвату;

самую переднюю заднюю поверхность, продолжающуюся вниз от передней поверхности; и

самую переднюю режущую кромку, образованную на пересечении передней поверхности и самой передней задней поверхности;

причем держатель содержит:

участок головки держателя; и

участок хвостовика держателя, соединенный с участком головки держателя;

причем участок головки держателя содержит:

гнездо под адаптер, в котором закреплен участок хвостовика адаптера;

при этом участок хвостовика держателя содержит:

ось хвостовика держателя, продолжающуюся через центр участка хвостовика держателя и продолжающуюся параллельно с направлениями вверх и вниз;

форму поперечного сечения хвостовика держателя, продолжающуюся перпендикулярно оси хвостовика держателя и являющуюся либо (а) квадратной или прямоугольной, либо (b) закругленной;

самую переднюю поверхность хвостовика держателя; и

мнимая линия продолжается в направлении вверх от самой передней поверхности хвостовика держателя; при этом:

форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя режущая кромка находится непосредственно выше самой передней поверхности хвостовика держателя; или

форма поперечного сечения хвостовика держателя является закругленной, и ось хвостовика держателя продолжается к самой передней режущей кромке.

2. Сборный инструмент по п. 1, в котором форма поперечного сечения хвостовика держателя является квадратной или прямоугольной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от мнимой линии; или форма поперечного сечения хвостовика держателя является закругленной, и самая передняя поверхность основного прихвата находится в пределах расстояния DT допуска в 2 мм от оси хвостовика держателя.

3. Сборный инструмент по п. 2, в котором расстояние DT допуска меньше 1 мм.

4. Сборный инструмент по п. 3, в котором расстояние DT допуска меньше 0,5 мм.

5. Сборный инструмент по п. 1, в котором режущий участок дополнительно содержит:

толщину участка лезвия, измеренную параллельно первому и второму направлениям вбок в гнезде под режущую пластину; и область лезвия, образованную с толщиной, соответствующей толщине участка лезвия; причем область лезвия имеет: максимальную высоту НМ, измеряемую параллельно направлениям вверх и вниз и от самой нижней точки области лезвия до самой верхней точки области лезвия; максимальную ширину WM, измеряемую параллельно направлениям вперед и назад и от самой передней точки области лезвия до самой задней точки области лезвия; при этом: максимальная ширина WM и максимальная высота НМ удовлетворяют условию: WM≥HM.

6. Сборный инструмент по п. 5, удовлетворяющий условию: WM≥1,05 НМ.

7. Сборный инструмент по п. 6, удовлетворяющий условию: WM≥1,10 НМ.

8. Сборный инструмент по п. 5, удовлетворяющий условию: WM≤1,30 НМ.

9. Сборный инструмент по п. 8, удовлетворяющий условию: WМ≥1,20 НМ.

10. Сборный инструмент по п. 1, дополнительно содержащий усиливающую область, имеющую толщину усиливающей области, измеренную параллельно толщине участка лезвия и большую толщины участка лезвия; при этом: усиливающая область продолжается в направлении вверх высоты HR усиливающего участка от самой нижней точки области лезвия; и высота HR усиливающего участка и максимальная высота НМ удовлетворяют условию: HR>0,5 НМ.

11. Сборный инструмент по п. 10, удовлетворяющий условию: HR>0,65 НМ.

12. Сборный инструмент по п. 11, удовлетворяющий условию: HR>0,75 НМ.

13. Сборный инструмент по п. 10, удовлетворяющий условию: HR<HM.

14. Сборный инструмент по п. 13, удовлетворяющий условию: HR<0,95 НМ.

15. Сборный инструмент по п. 1, в котором вспомогательный прихват гнезда под режущую пластину расположен полностью сзади относительно основного прихвата.

16. Сборный инструмент по п. 15, в котором вспомогательный прихват и основной прихват гнезда под режущую пластину продолжаются рядом друг с другом в направлении, параллельном направлениям вверх и вниз.

17. Сборный инструмент по п. 1, содержащий только одно гнездо под режущую пластину.

18. Сборный инструмент по п. 1, в котором общая форма адаптера пластины является удлиненной при измерении параллельно направлению вверх и вниз.
