СКЛАДНАЯ ПАЛКА Российский патент 2025 года по МПК A45B9/00

Описание патента на изобретение RU2834747C1

Область техники, к которой относится изобретение

Настоящее изобретение относится к области палок, используемых для пешего туризма и скандинавской ходьбы, но также, в самом широком смысле, для других видов спорта, таких как, например, беговые лыжи или горные лыжи, альпинизм и т.д.

Уровень техники

В частности, но не исключительно, известно, что в области пешего туризма или скандинавской ходьбы используют конструкции палок, длина которых регулируется. Возможность регулировки может быть использована, с одной стороны, для того, чтобы длину палки можно было регулировать в соответствии с требованиями, но также, с другой стороны, для того, чтобы палку можно было уменьшить до минимально возможного упаковочного размера, т.е. длину можно уменьшить до такой степени, что палку можно уложить, например, в рюкзак или что-то подобное. Такие конструкции, в которых так называемые внутренние трубки малого диаметра установлены с возможностью перемещения во внешней трубке несколько большего диаметра, и в которых относительное положение трубчатых частей может быть зафиксировано с помощью стопорного механизма, известны, например, из патентного документа DE 29706849 или также из патентных документов DE 49708829 или ЕР 1450906.

При использовании таких конструкций крайне важно, чтобы отдельные трубчатые части имели разные диаметры, и, кроме того, необходимо обеспечить, чтобы, в частности, можно было достичь малого упаковочного размера, чтобы трубки также могли фактически перемещаться в значительной степени одна внутри другой.

Таким образом, может случиться так, что, в частности, в нижней области, где обычно расположена самая тонкая трубка, палка становится очень тонкая и, следовательно, больше не обладает достаточным уровнем присущей жесткости для ряда применений; кроме того, конструкции, раскрытые в вышеуказанных документах выше, часто не рассматриваются пользователем положительно, поскольку относительное положение отдельных трубчатых частей палки должно быть обеспечено вращением этих трубчатых частей палки относительно друг друга, для чего необходимо вручную прикладывать соответствующие вращательные усилия.

Альтернативные механизмы, в которых осевое положение различных трубчатых частей относительно друг друга не обеспечивается внутренним стопорным механизмом, известны, например, из патентного документа WO 2010/085905 или также из патентных документов DE 69401765 или ЕР 1217224, или ЕР 098898; однако эти внешние конструкции часто не подходят для установки более чем двух трубок палки с возможностью перемещения одна внутрь другой, и это также может привести к тому, что упаковочный размер будет недостаточно малым.

Существуют так называемые складные палки, например, известные из патентного документа WO 2012/104424, и в них отдельные сегменты палки соединены посредством вставных (штекерных) соединений. Сегменты палки в этом случае могут иметь, по существу, одинаковый диаметр, и сегменты палки соединены друг с другом с помощью натяжного троса, так что после установки вместе отдельные сегменты палки жестко соединены друг с другом в результате того, что этот натяжной трос подвергается натяжению. Проблема этих конструкций заключается в том, что гибкий натяжной трос должен соединять отдельные сегменты палки друг с другом и проходить через эти сегменты. Это означает, что такие конструкции непросто производить и обслуживать, а также их трудно собрать в соответствии с различными требованиями заказчика.

Раскрытие сущности изобретения

Для решения вышеуказанных проблем и пригодится настоящее изобретение. Задачей настоящего изобретения является создание складной палки, которая улучшена, в частности, в отношении модульности, простоты в отношении сборки, простоты в отношении изменения и простоты в отношении ремонта или замены деталей.

Указанная задача решена посредством складной палки, как заявлено в формуле изобретения.

В частности, настоящее изобретение относится к складной палке, имеющей по меньшей мере три или имеющей по меньшей мере четыре, или предпочтительно пять трубчатых частей, причем в собранном состоянии складной палки трубчатые части жестко соединены друг с другом посредством вставных соединений ориентированным образом вдоль оси палки, причем в сложенном состоянии по меньшей мере две или по меньшей мере три трубчатые части соединены друг с другом только посредством подвижного соединительного элемента, и при этом на самой верхней трубчатой части расположена рукоятка палки, а на самой нижней трубчатой части расположен наконечник палки.

По меньшей мере одно из вставных соединений здесь выполнено посредством внешнего зажимного механизма и/или геометрически замыкающего фиксирующего устройства.

Также возможно, чтобы одно соединение было выполнено в виде внешнего зажимного механизма, например, с рычагом, а другое соединение было выполнено в виде геометрически замыкающего фиксирующего устройства (расположенного снаружи или внутри), причем в этом случае внешний зажимной механизм предпочтительно предусмотрен ближе к рукоятке или на трубчатой части, на которой расположена рукоятка палки, а ниже расположено соединение в виде геометрически замыкающего фиксирующего устройства.

Зажимной механизм закреплен на первой трубчатой части, и вторая трубчатая часть, которая имеет внешний диаметр, меньший или приблизительно равный внутреннему диаметру первой трубчатой части, и которая установлена с возможностью перемещения в первой трубчатой части, может быть зафиксирована в относительном осевом положении с помощью внешнего зажимного механизма.

Альтернативное или дополнительное геометрически замыкающее фиксирующее устройство реализовано на второй трубчатой части, при этом вторая трубчатая часть имеет внешний диаметр, меньший или приблизительно равный внутреннему диаметру первой трубчатой части, и она может быть вставлена в первую трубчатую часть и зафиксирована в относительном осевом положении с помощью геометрически замыкающего фиксирующего устройства.

Другие вставные соединения здесь выполнены в виде простых вставных соединений, у которых во вставленном состоянии трубчатые части зафиксированы только в одном осевом направлении, если они не удерживаются вместе натяжным тросом.

Трубчатые части соединены друг с другом посредством по меньшей мере одного натяжного троса, который закреплен на самой нижней трубчатой части и на самой верхней трубчатой части и расположен так, чтобы проходить через внутреннее пространство по меньшей мере двух или трех промежуточных трубчатых частей.

Складная палка выполнена таким образом, что ее можно перемещать или переводить из сложенного состояния в собранное состояние за счет сбора (дополнительных) вставных соединений или их скольжения друг в друга в результате непрерывного натяжения натяжного троса, а затем, при освобожденном внешнем зажимном механизме или при освобожденном фиксирующем устройстве, за счет вытягивания второй трубчатой части из первой трубчатой части до такой степени, чтобы натяжной трос пришел в натяжение, и за счет фиксации внешнего зажимного механизма или геометрически замыкающего фиксирующего устройства. Таким образом, дополнительные вставные соединения фиксируются в обоих осевых направлениях.

Возможные используемые фиксирующие устройства имеют различные конструкции, например, те, которые раскрыты в патентном документе WO 2018/224417 и имеют внешнее коромысло, но также и те, которые описаны в патентном документе WO 2019/129484 и расположены на внутренней стороне.

Фиксирующее устройство может предпочтительно быть сконструировано следующим образом: зажимное устройство для геометрически замыкающей разъемной осевой фиксации внутренней трубчатой части, вдвигаемой в отверстие зажимного устройства, закрепленного на внешней трубке, при этом зажимное устройство имеет окружающую пластмассовую манжету, к наружной стороне которой посредством осевого элемента, расположенного перпендикулярно оси палки, прикреплен зажимной рычаг с возможностью его перекидывания противоположно восстанавливающей силе пружинного элемента, причем пластмассовая манжета имеет два выступа со сквозными отверстиями и/или выемками для осевого элемента, причем между указанными выступами установлен зажимной рычаг с возможностью его перекидывания относительно осевого элемента, и при этом пластмассовая манжета имеет радиальное сквозное отверстие, причем зажимной рычаг имеет первое плечо рычага с доступной снаружи областью давления для высвобождения зажимного устройства и второе плечо рычага, расположенное на другой стороне от осевого элемента, при этом второе плечо рычага имеет зажимной выступ, который расположен по существу радиально по отношению к оси палки, входит через радиальные сквозные отверстия в пластмассовой манжете в зацепление с осевым сквозным отверстием пластмассовой манжеты и входит в зацепление с геометрическим замыканием в канавку или выемку внутренней трубки или направляющей вставки, соединенной с внутренней трубкой, для осевой фиксации двух трубок. Однако также возможно, чтобы внутренняя трубка была зажата во внешней трубе с помощью технического решения, отличного от описанного выше.

Прочие вставные соединения или по меньшей мере одно из них выполнено таким образом, чтобы на одной трубчатой части был предусмотрен направляющий шип, который снабжен проходящим в осевом направлении центральным сквозным отверстием для натяжного троса и прочно закреплен в указанной трубчатой части посредством крепежной части, а в противоположной в осевом направлении части имеет шиповую область, которая открыта в сложенном состоянии палки и может быть вставлена в другую трубчатую часть, при этом крепежная часть и шиповая область имеют сквозное отверстие для натяжного троса.

В шиповой области, чтобы перекрыть последнюю по отношению к следующему участку трубки, для каждого вставного соединения предусмотрен конический концевой шип с осевым сквозным отверстием для натяжного троса. Конический концевой шип закреплен разъемным образом, например, ввинчен или защелкнут, в шиповой области, и каждый конический концевой шип или по меньшей мере один из этих конических концевых шипов имеет осевой паз, посредством которого натяжной трос может быть введен в сквозное отверстие в радиальном направлении.

Осевой паз для ввода натяжного троса в сквозное отверстие в радиальном направлении находится в открытом состоянии или может быть открыт, когда конический концевой шип извлекается из шиповой области.

Осевой паз конического концевого шипа может быть выполнен различными способами. Как правило, конический концевой шип выполнен цельным. В этом случае возможно, чтобы конический концевой шип, как жесткий компонент, имел осевой паз, который имеет по существу заданную ширину, и через который натяжной трос может быть введен в сквозное отверстие в радиальном направлении, когда конический концевой шип удален из шиповой области.

В качестве альтернативы или в дополнение, также возможно, чтобы конический концевой шип, как гибкий компонент, имел осевой паз, который является переменным по ширине и для введения натяжного троса в сквозное отверстие в радиальном направлении в состоянии, в котором он освобожден из шиповой области, предпочтительно был расширен противоположно некоторой восстанавливающей силе.

Однако также возможно, чтобы осевой паз был снабжен коническим концевым шипом в качестве гибкого компонента, имеющего две половины конического концевого шипа, соединенные предпочтительно посредством пленочного шарнира, причем пленочный шарнир соединяет две половины конического концевого шипа только на одной стороне сквозного отверстия. Также возможно, чтобы такой конический концевой шиповый компонент был сформирован из двух частей, т.е. без пленочного шарнира, хотя в этом случае следует обеспечить наличие средств позиционирования для точного ориентирования двух половин относительно друг друга в собранном состоянии, что важно, в частности, когда в направляющем шипе предусмотрена внешняя резьба для целей крепления. Половины конического концевого шипа в данном случае предпочтительно имеют по существу симметричную конструкцию и образованы центральной осевой разделительной поверхностью. Такой конический концевой шип может быть извлечен из шиповой области (например, путем отвинчивания) и затем может быть в известной степени откинут посредством пленочного шарнира, чтобы обнажить (открыть) осевой паз. Однако нет необходимости в том, чтобы конический концевой шип был полностью откинут, достаточно, чтобы две половины были в некоторой степени расширены вблизи осевого паза, чтобы последний был открыт для введения натяжного троса. Пленочный шарнир в данном случае предпочтительно предусмотрен на осевой торцевой поверхности конического концевого шипа. В смонтированном/ввинченном состоянии конического концевого шипа осевой паз имеет параллельный промежуток, равный 0 или, на участках резьбы, даже меньше. Таким образом, можно, например, перенести натяжение с силовым замыканием на конечные витки резьбы и, следовательно, предотвратить нежелательное отвинчивание концевого шипа. Обычно в варианте с пленочным шарниром поверхности прилегания прилегают друг к другу параллельно (то есть паз едва открыт, когда шип находится в смонтированном состоянии, но может быть открыт в извлеченном состоянии). Если поверхности прилегания проходят слегка конически по отношению друг к другу, то возможно (поскольку поверхности во время операции монтажа соприкасаются в параллельном состоянии друг с другом), кроме того, обеспечить закрепляющее действие за счет небольшого увеличения внешнего диаметра. Конечно, это также возможно, когда поверхности остаются параллельными друг другу, а внешняя резьба концевого шипа увеличена (на некоторых участках).

Здесь под термином "разъемный", в частности, в отношении конического концевого шипа, следует понимать то, что конический концевой шип может быть отсоединен неразрушающим образом, возможно, с помощью инструмента и обратимым образом, без какой-либо необходимости отсоединять прочное соединение с замыканием материалом (за исключением, например, съемного лака для фиксации резьбы или подобного), такое как, например, адгезивное соединение; например, конический концевой шип может быть отвинчен или освобожден с помощью защелкивающегося соединения, и его также можно снова ввинтить или защелкнуть.

Благодаря предлагаемой конструкции с коническими концевыми шипами, которые могут быть отвинчены или удалены путем ослабления защелкивающегося соединения и имеют или обеспечивают проходящий в осевом направлении боковой паз, через который в сквозное отверстие можно вставлять натяжной трос и извлекать его, такую складную палку можно легко разобрать обратимым образом без разрушения натяжного троса. Для этой цели возможно, после отсоединения вставных соединений, на первом этапе отвинтить самый нижний конический концевой шип или, путем отсоединения защелкивающегося соединения, отделить, а затем вытянуть натяжной трос из самой нижней трубчатой части, возможно, вместе с закрепленной на нем пружиной. Это освобождает самую нижнюю трубчатую часть. Конический концевой шип самой нижней трубчатой части затем может быть удален с натяжного троса с помощью паза шипа. Если затем конический концевой шип следующей трубчатой части отвинтить или удалить путем высвобождения защелкивающегося соединения, то, в свою очередь, можно отделить конический концевой шип за счет его осевого паза от троса и вытянуть трос через эту дополнительную, следующую трубчатую часть. Это также освобождает вторую снизу трубчатую часть и позволяет, например, заменить последнюю на трубчатую часть другой конструкции. Боковой паз конического концевого шипа может быть выполнен таким образом, что натяжной трос может быть защелкнут в сквозном отверстии конического концевого шипа или отсоединен от него с небольшим сопротивлением, или, как описано выше, это также возможно реализовать с помощью пленочного шарнира, посредством которого две половины конического концевого шипа, квазиразделенные в осевом направлении, соединены только с одной стороны сквозного отверстия.

Конический концевой шип предпочтительно изготовлен в виде детали, отлитой под давлением, например, из термопластичного материала. Примерами возможных материалов являются полиамид, полиэтилен, полипропилен, поликарбонат, полиуретан, а также их смеси или варианты, армированные стекловолокном.

В равной степени возможно, чтобы шиповая область состояла из такого же материала; однако шиповая область также может быть изготовлена из металла. Если в шиповой области должна быть предусмотрена внутренняя резьба, поскольку конический концевой шип должен быть ввинчен в такую резьбу, то эта внутренняя резьба либо может быть предусмотрена непосредственно в шиповой области, либо также возможно предусмотреть отдельную вставку с внутренней резьбой, изготовленную из пластмассы или металла, который вставляется в шиповую область и закрепляется в ней, предпочтительно с помощью адгезивного соединения и/или прессования.

Первый предпочтительный вариант осуществления отличается тем, что каждый конический концевой шип имеет конически сходящуюся область, которая открыта в сложенном состоянии, и эта конически сходящаяся область содержит средства, с помощью которых конический концевой шип может быть захвачен и ввинчен или отвинчен, или приведен в защелкивающееся соединение или высвобожден из защелкивающегося соединения. Эти средства предпочтительно выполнены в виде по меньшей мере двух или точно двух, в частности, противоположно расположенных выемок, ступеней или выступов (например, также фрезерованных углублений), которые предпочтительно имеют взаимно параллельные поверхности, образующие касательные плоскости к оси палки.

Эти средства могут быть выполнены в виде точно двух противоположно расположенных ступеней или выемок, которые имеют взаимно параллельные поверхности, образующие плоскости, касательные к оси палки, причем эти поверхности проходят параллельно направлению, в котором проходит осевой паз. Таким образом, можно, например, с помощью обычного рожкового гаечного ключа, легко отвинтить и снова ввинтить соответствующий конический концевой шип или привести в защелкивающееся соединение или высвободить из него.

Другой предпочтительный вариант осуществления отличается тем, что две или три самые нижние трубчатые части соединены друг с другом посредством вышеупомянутых дополнительных вставных соединений, и тем, что следующая выше или самая верхняя из трех трубчатых частей имеет концевой шип (со сквозным отверстием для натяжного троса, в котором натяжной трос свободно проходит в этом отверстии и не закреплен) на его верхнем конце, причем этот концевой шип имеет головную область, которая выступает вверх из трубчатой части, и горловинную область, посредством которой концевой шип прочно закреплен в трубчатой части, и при этом головная область и горловинная область выполнены в виде двух отдельных компонентов, которые могут быть ввинчены или защелкнуты разъемным образом один внутри другого. Эта конструкция дополнительно повышает удобство обслуживания, поскольку в этом случае также возможно, чтобы последующая или самая верхняя трубчатая часть была удалена и отделена от натяжного троса за счет того, что две нижние трубчатые части, как описано выше, отделяют от троса, головную область концевого шипа, например, отвинчивают, а затем трос также просто протягивают через эту дополнительную трубчатую часть. Таким образом, также возможно отделение третьей трубчатой части (или, если имеется четыре части с тремя простыми вставными соединениями, четвертой трубчатой части), как видно снизу.

Другой предпочтительный вариант осуществления отличается тем, что в первой трубчатой части предусмотрен самый верхний концевой шип, и натяжной трос закреплен в этом самом верхнем концевом шипе таким образом, что, когда он не натянут (не напряжен), его можно вытягивать вверх из самого верхнего концевого шипа. В частности, предпочтительно это достигнуто за счет того, что самый верхний концевой шип содержит по меньшей мере одно ступенчатое сквозное отверстие с сужением в нижней области, и при этом натяжной трос предпочтительно захвачен на этой ступени посредством узла или, предпочтительно, обжима. Такая конструкция еще больше повышает удобство обслуживания, поскольку в этом случае также возможно вытягивать натяжной трос, когда он не натянут (не напряжен), вверх из самого верхнего концевого шипа. Здесь также возможно, чтобы головная область самого верхнего концевого шипа и его горловинная область были выполнены в виде двух отдельных компонентов, которые могут быть ввинчены разъемным образом один в другой.

Над первой трубчатой частью может быть (еще) дополнительная трубчатая часть, в которую первая трубчатая часть может быть вставлена с возможностью перемещения и может быть закреплена в осевом направлении в различных положениях посредством внешнего зажимного механизма, при этом самый верхний концевой шип соединен с этой дополнительной трубчатой частью посредством дополнительного натяжного троса, так что при высвобождении внешнего зажимного механизма первая трубчатая часть не может быть вытянута из дополнительной трубчатой части.

Дополнительный натяжной трос затем предпочтительно закреплен разъемным образом на верхнем конце дополнительной трубчатой части или на закрепленной на нем рукоятке с возможностью свободного вращения, при этом крепление дополнительного натяжного троса предпочтительно может быть высвобождено, возможно, после снятия крышки рукоятки, за счет высвобождения снаружи крепления этого дополнительного натяжного троса неразрушающим образом, например, с помощью крюкового соединения.

Палка предпочтительно имеет три нижних трубчатых сегмента, которые соединены друг с другом посредством двух простых вставных соединений, и следующий за ними четвертый трубчатый сегмент, в который третий трубчатый сегмент входит в зацепление скользящим образом, и в котором натяжной трос напрягают за счет того, что осевое относительное положение между третьим и четвертым трубчатыми сегментами устанавливают максимальным, чтобы обеспечить напряжение натяжного троса. Для этого между третьим и четвертым трубчатыми сегментами предпочтительно предусмотрен зажимной механизм с геометрическим замыканием. Затем предпочтительно имеется также пятый, самый верхний трубчатый сегмент, причем он имеет внутренний диаметр, который снова несколько больше внешнего диаметра четвертой трубки, причем четвертая трубка установлена с возможностью скольжения в данном пятом трубчатом сегменте, на котором также закреплена рукоятка палки. Относительное положение в осевом направлении между четвертым и пятым трубчатыми сегментами может быть зафиксировано переменным образом, например, с помощью внешнего зажимного механизма, например, с помощью рычага, как было описано выше, а также будет подробно описано ниже. Однако также возможно, чтобы зажимной механизм был внутренним.

Крепление натяжного троса на удерживающем элементе (который является самым нижним, т.е. закреплен на самой нижней трубчатой части) может быть выполнено с помощью упругой пружины, предпочтительно с помощью (винтовой или эластомерной) пружины, предусмотренной на удерживающем элементе самой нижней трубчатой части, при этом натяжной трос расположен так, чтобы проходить через внутреннее пространство пружины. Предпочтительно, чтобы натяжной трос по меньшей мере на некоторых частях, в частности предпочтительно по всей длине в продольном направлении, был выполнен устойчивым к растяжению и неупругим. Спиральная пружина предпочтительно имеет внешний диаметр, такой, чтобы ее можно было протянуть через сквозные отверстия направляющих шипов без конического концевого шипа и через концевой шип без головной области.

Натяжной трос предпочтительно состоит из гибкого, устойчивого к продольному растяжению и неупругого материала и предпочтительно снабжен пластмассовым покрытием или залит в пластмассу. Специфическое исполнение конического концевого шипа с осевым пазом теперь делает ненужной и даже невыгодной известную из уровня техники оболочку натяжного троса с отдельным шлангом; такой натяжной трос с пластмассовым покрытием или залитый в пластмассовый слой может оптимально направляться внутри палки и выполнять свою функцию, но также может быть направлен через конический концевой шип или его пазы.

Другой предпочтительный вариант осуществления здесь отличается тем, что первая трубчатая часть представляет собой самую верхнюю трубчатую часть, а вторая трубчатая часть представляет собой первую промежуточную трубчатую часть, которая примыкает к вышеупомянутой трубчатой части в направлении вниз. Это обеспечивает особенно простое обращение; кроме того, эта конструкция обычно имеет самую верхнюю трубчатую часть, как у трубки с наибольшим диаметром, и имеет зажимной механизм на удалении вверху, что также приводит к идеальному распределению веса вдоль оси палки. В случае геометрически замыкающего фиксирующего устройства для натяжения троса, первая трубчатая часть предпочтительно представляет собой самую верхнюю или вторую сверху трубчатую часть, а вторая трубчатая часть представляет собой первую промежуточную трубчатую часть, которая примыкает к вышеупомянутой трубчатой части в направлении вниз. Фиксирующее устройство имеет, например, подпружиненный радиальный фиксирующий штифт, который предпочтительно удерживается в радиальном сквозном отверстии второй трубчатой части таким образом, чтобы он выступал через отверстие противоположно действию пружины. Пружинный элемент предпочтительно представляет собой листовую пружину, например пружинную пластину, к первому концу которой предпочтительно прикреплен фиксирующий штифт, например, с помощью клепки. Второй конец листовой пружины здесь предпочтительно выступает с самоблокировкой в канал концевого шипа, расположенный вдоль продольной оси палки. Самоблокировка достигается, например, с помощью зацепляющих крючков, которые в случае пружинной пластины расположены на ее втором конце. Концевой шип предпочтительно удерживается в верхней части второй трубчатой части. Согласно особенно предпочтительному варианту осуществления, концевой шип вставлен своей головкой в первую трубчатую часть и закреплен, и имеет воротник, который опирается на верхний конец второй трубчатой части. Горловина концевого шипа, которая примыкает к воротнику снизу, предпочтительно вставлена во вторую трубчатую часть в области перекрытия первой и второй трубчатых частей.

Другой предпочтительный вариант осуществления отличается тем, что дополнительные вставные соединения выполнены таким образом, что в положении осевого упора они зафиксированы от относительного вращения соединенных таким образом трубчатых частей вокруг оси палки, предпочтительно путем обеспечения соединения с геометрическим замыканием, препятствующего вращению, которое также предпочтительно обеспечивает автоматическую блокировку, когда вставные соединения вставлены друг в друга в осевом направлении. Это важно, в частности, когда, например, наконечник палки и рукоятка палки имеют асимметричную конструкцию, т.е. каждый из них выполнен определенным образом в направлении ходьбы.

Другой предпочтительный вариант осуществления отличается тем, что трубчатые части имеют такие размеры (в частности, в отношении длины, но также, в частности, в отношении возможной глубины вставления второй сверху трубчатой части в самую верхнюю трубчатую часть), что в собранном состоянии, самая верхняя промежуточная трубчатая часть может быть вставлена по существу полностью в самую верхнюю трубчатую часть или с оставлением лишь короткого выступающего участка. Это приводит в сложенном состоянии к ситуации, в которой для складной палки, имеющей четыре трубчатых части, две самых верхних трубчатых части практически полностью вставлены одна в другую, а две нижних трубчатых части могут быть соединены друг с другом свободно и только с помощью натяжного троса и, кроме того, они могут быть расположены в определенной степени зигзагообразно. Это приводит к минимальному упаковочному размеру.

Согласно особенно предпочтительному варианту осуществления, здесь затворный элемент, который предпочтительно выполнен из пластмассы, имеет головную часть и горловинную часть, причем горловинная часть предпочтительно может быть вставлена в верхний конец удерживающего элемента, может быть ввинчена в него посредством отверстия с внешней резьбой, или может быть установлена в нем и защелкнута посредством поворотного движения с помощью байонетного затвора. Для этого удерживающий элемент предпочтительно имеет отверстие с внутренней резьбой в его верхней области. Согласно особенно предпочтительному варианту осуществления, затворный элемент здесь расположен в осевом направлении над спиральной пружиной. Направляющий элемент предпочтительно расположен в качестве стопорного элемента между спиральной пружиной и затворным элементом, и этот направляющий элемент или стопорный элемент имеет радиальный фланец, опирающийся на спиральную пружину, и осевую направляющую часть, выступающую в спиральную пружину. Радиальный фланец стопорного элемента здесь служит в качестве чисто упорной поверхности или опорной поверхности для затворного элемента. Нижнее тросовое соединение, т.е. натяжной трос, который завязан узлом или обжат внизу, вместе с направляющими элементами, спиральной пружиной и затворным элементом, таким образом, образуют узел, который пользователю легко снять с трубки палки. Для того, чтобы заменить трос, пользователь отсоединяет затворный элемент от удерживающего элемента, удаляет указанный узел и, возможно, высвобождает узел или обжим на нижнем конце натяжного троса (при этом высвобождение узла или обжима не является обязательно необходимым, поскольку трос может быть удален полностью). Таким образом, трос можно вытягивать сверху, предпочтительно через головку рукоятки. Другой предпочтительный вариант осуществления предлагаемой в данном документе складной палки отличается тем, что дополнительные вставные соединения выполнены таким образом, что они имеют на одной трубчатой части направляющий шип (предпочтительно цельный и состоящий из пластмассы), который снабжен проходящим в осевом направлении центральным сквозным отверстием для натяжного троса, прочно закреплен в указанной трубчатой части посредством крепежной части, а в противоположной в осевом направлении части имеет шиповую область, которая может быть вставлена в другую трубчатую часть, при этом предпочтительно между крепежной частью и шиповой областью предусмотрен радиально охватывающий, направленный наружу опорный фланец, причем во вставленном состоянии опорный фланец выполнен с возможностью приведения в осевой упор с концом трубки другой трубчатой части и/или с предусмотренной на нем манжетой конца трубки, при этом эта функция осевого упора предпочтительно выполнена асимметрично относительно оси палки, и/или шиповая область дополнительно предпочтительно имеет по меньшей мере частично конически сходящуюся область на своем конце, который направлен к другой трубчатой части.

Предпочтительно, рукоятка палки, в общем, может быть такой, которая имеет, например, крюкообразное устройство для крепления устройства удержания руки, в частности, в форме петли (темляка) или перчатки, при этом в области крюкообразного устройства расположены перемещаемые или вращающиеся защелкивающиеся средства, так что устройство в форме петли, кольца или проушины, которое предусмотрено на устройстве удержания руки и вставлено в крюкообразное устройство по существу сверху, фиксируется с самоблокировкой в крюкообразном устройстве, при этом крюкообразное устройство предпочтительно расположено на стороне руки в верхней области рукоятки палки, и при этом крюкообразное устройство дополнительно предпочтительно содержит удерживающий шип или удерживающий штифт, предпочтительно расположенный по существу параллельно оси палки и смещенный от корпуса рукоятки к стороне руки с образованием вводного паза, или выполненный в виде надреза в корпусе рукоятки, при этом глубина вводного паза предпочтительно больше ширины и толщины удерживающего шипа или удерживающего штифта. Конкретно другими словами, рукоятка палки предпочтительно представляет собой, в частности, такую, которая описана в патентном документе WO 2006/066423. Что касается рукоятки палки, раскрытие указанного документа прямо включено в содержание раскрытия этого настоящего документа.

В соответствии с другим предпочтительным вариантом осуществления рукоятка палки имеет эргономичный дизайн, например, как раскрыто в патентном документе ЕР 2168641. В соответствии с особенно предпочтительным вариантом осуществления рукоятка палки имеет съемную крышку на головке рукоятки.

На своем нижнем конце головка рукоятки предпочтительно имеет осевое сквозное отверстие, через которое верхний конец натяжного троса выступает в головку рукоятки. Верхнее тросовое соединение может быть выполнено, например, таким образом, что верхний конец натяжного троса завязан узлом или обжат. Снятие крышки позволяет пользователю получить доступ к верхнему концу натяжного троса и вытащить натяжной трос из палки без необходимости снятия рукоятки палки (например, отсоединения от вертлюжных крюков) и вытянуть несущий элемент вместе с натяжным тросом, зацепленным за крюк в нем, из палки. Согласно другому предпочтительному варианту осуществления, наконечник палки содержит корпус наконечника и буфер, при этом корпус наконечника и/или самая нижняя часть корпуса палки расположены таким образом, чтобы они проходили через центральное отверстие в буфере, причем буфер установлен с возможностью смещения в этом центральном отверстии с возможностью регулировки в осевом направлении относительно корпуса палки, и при этом буфер может быть установлен по меньшей мере в два различных осевых положения относительно корпуса палки посредством геометрически замыкающего соединения, причем корпус наконечника предпочтительно имеет фиксирующую кулису, в зацепление с которой с геометрическим замыканием может войти фиксирующее тело, расположенное в буфере, для обеспечения осевого положения, причем фиксирующее тело установлено с возможностью поворота и/или смещения и/или жестко установлено в буфере или на нем, причем особенно предпочтительно фиксирующее тело выполнено в виде фиксирующего рычага, который шарнирно присоединен снаружи, при этом фиксирующий рычаг своим нижним концом, направленным к асимметричной поверхности перекатывания буфера, шарнирно присоединен к наружной втулке, а своим верхним концом в зафиксированном положении буфера охватывает по меньшей мере частично с геометрическим замыканием трубку палки и/или внутреннюю втулку, причем для высвобождения фиксирующий рычаг может быть повернут от наружной втулки. Конкретно другими словами, наконечник палки может быть таким, который разработан специально для скандинавской ходьбы, например, таким, как раскрыто в патентном документе WO 2008/037098. Что касается конструкции наконечника палки, раскрытие указанного документа прямо включено в содержание раскрытия настоящей заявки.

В следующем предпочтительном варианте осуществления такая складная палка отличается тем, что, в случае внешнего зажимного механизма, внешнее зажимное устройство содержит пластмассовую манжету, которая по существу непосредственно охватывает по меньшей мере одну осевую часть трубчатой части и в закрытом состоянии зажимает ее, причем пластмассовая манжета по меньшей мере в области, которая зажимает трубчатую часть, имеет по меньшей мере один осевой паз, который делает окружность пластмассовой манжеты переменной в этой области, а в остальной осевой области выполнена по существу окружающей, причем на пластмассовой манжете с каждой из двух сторон от бокового паза расположен выступ, причем эти выступы имеют коаксиальное сквозное отверстие, которое расположено по существу перпендикулярно по отношению к оси трубчатой части и через которое входит в зацепление поперечный штифт, который на внешней стороне второго выступа имеет упор, а на внешней стороне первого выступа имеет поворотную ось для зажимного рычага, расположенную перпендикулярно оси поперечного штифта и параллельно оси трубчатой части, причем зажимной рычаг имеет плечо рычага, которое, при закрытом зажимном устройстве, по меньшей мере частично охватывает пластмассовую манжету, и при этом зажимной рычаг имеет область перекатывания, которая проходит эксцентрично относительно поворотной оси, и с помощью которой можно уменьшить расстояние между упором и сопрягаемой поверхностью, расположенной на наружной стороне первого выступа, для зажима зажимного рычага посредством поворота в закрытом положении, при этом сопрягаемая поверхность предпочтительно выполнена в виде металлического элемента, по меньшей мере частично расположенного в углублении в первом выступе, и при этом сопрягаемая поверхность дополнительно предпочтительно выполнена в виде плоской поверхности, или в виде вогнутой поверхности, радиус кривизны которой по существу приспособлен к радиусу кривизны области перекатывания, и при этом пластмассовая манжета дополнительно предпочтительно имеет по меньшей мере два, предпочтительно по меньшей мере три паза, проходящих в осевом направлении в ее верхней части, при этом по меньшей мере один из этих пазов расположен между двумя выступами, и эти пазы предпочтительно распределены равномерно по окружности, и/или вышеупомянутый упор дополнительно выполнен с возможностью регулировки, при этом упор предпочтительно выполнен с резьбой, а поперечный штифт - с ответной резьбой, причем упор выполнен в виде гайки или винта, желательно с проходящими по окружности зубцами и/или гребенкой и/или канавкой для вхождения в зацепление с регулировочным инструментом. Другими словами, зажимной механизм предпочтительно может быть таким, как описано, например, в патентном документе WO 2010/085905. Что касается зажимного механизма, раскрытие указанного документа прямо включено в содержание раскрытия настоящей заявки.

Если для натяжения троса складная палка вместо внешнего зажимного механизма содержит геометрически замыкающее фиксирующее устройство, то палка может быть выполнена с возможностью регулировки длины по всей длине. Механизм регулировки длины в данном случае может представлять собой внешний зажимной механизм, который действует с силовым замыканием, как описано в предыдущем параграфе. Зажимной механизм предпочтительно используют для телескопической регулировки длины второй трубчатой части, и для этого он закреплен на первой трубчатой части. Предпочтительно, чтобы нижняя промежуточная трубчатая часть имела конфигурацию, регулируемую по длине. Если складная палка имеет конфигурацию, регулируемую по длине, то она предпочтительно имеет дополнительную трубчатую часть, предпочтительно примыкающую к первой трубчатой части сверху, на которой закреплена рукоятка палки, при этом внешний зажимной механизм закреплен на самой верхней трубчатой части.

Трубка палки предпочтительно выполнена по существу из алюминия или карбона, причем в случае карбоновой конструкции переходные области между отдельными трубчатыми частями усилены посредством стабилизирующих втулок, например, изготовленных из алюминия. Дополнительные варианты осуществления указаны в зависимых пунктах формулы.

Краткое описание чертежей

Предпочтительные варианты осуществления изобретения будут описаны ниже со ссылкой на чертежи, которые служат просто для пояснительных целей и не должны интерпретироваться как ограничивающие.

На чертежах изображены:

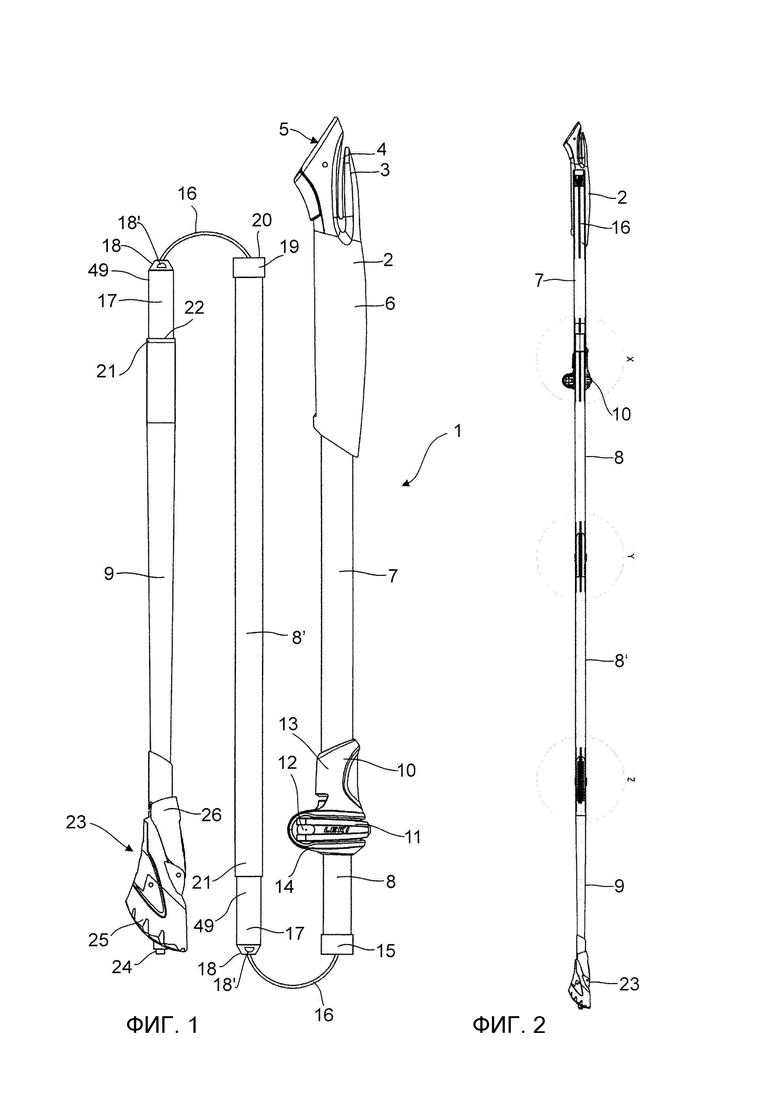

На фиг.1 показан вид палки, имеющей четыре трубчатые части, в сложенном состоянии, при этом две нижние трубчатые части расположены свободно и так, чтобы соединяться только с помощью натяжного троса, а две верхние трубчатые части как можно дальше вдвинуты одна в другую и закреплены в их осевом положении относительно друг друга с помощью внешнего зажимного механизма;

На фиг.2 показан осевой разрез складной палки с фиг.1 в собранном состоянии;

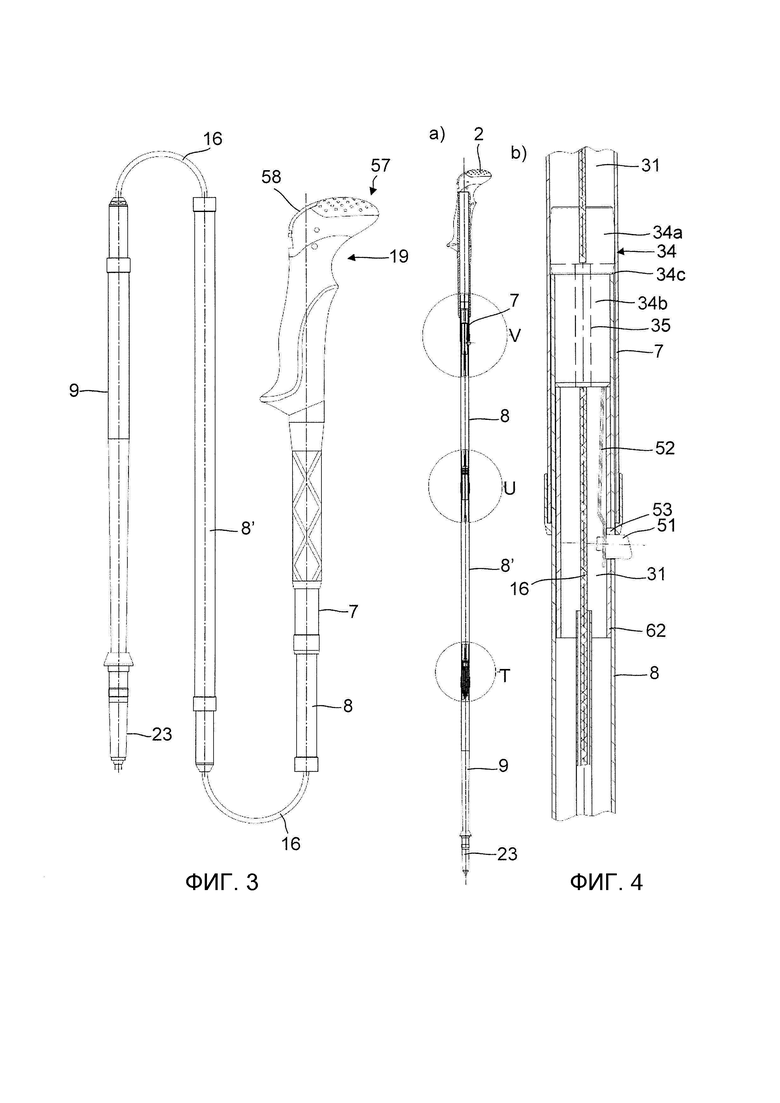

На фиг.3 показан вид второго варианта осуществления палки в сложенном состоянии, причем для натяжения троса палка вместо внешнего зажимного механизма содержит геометрически замыкающее фиксирующее устройство;

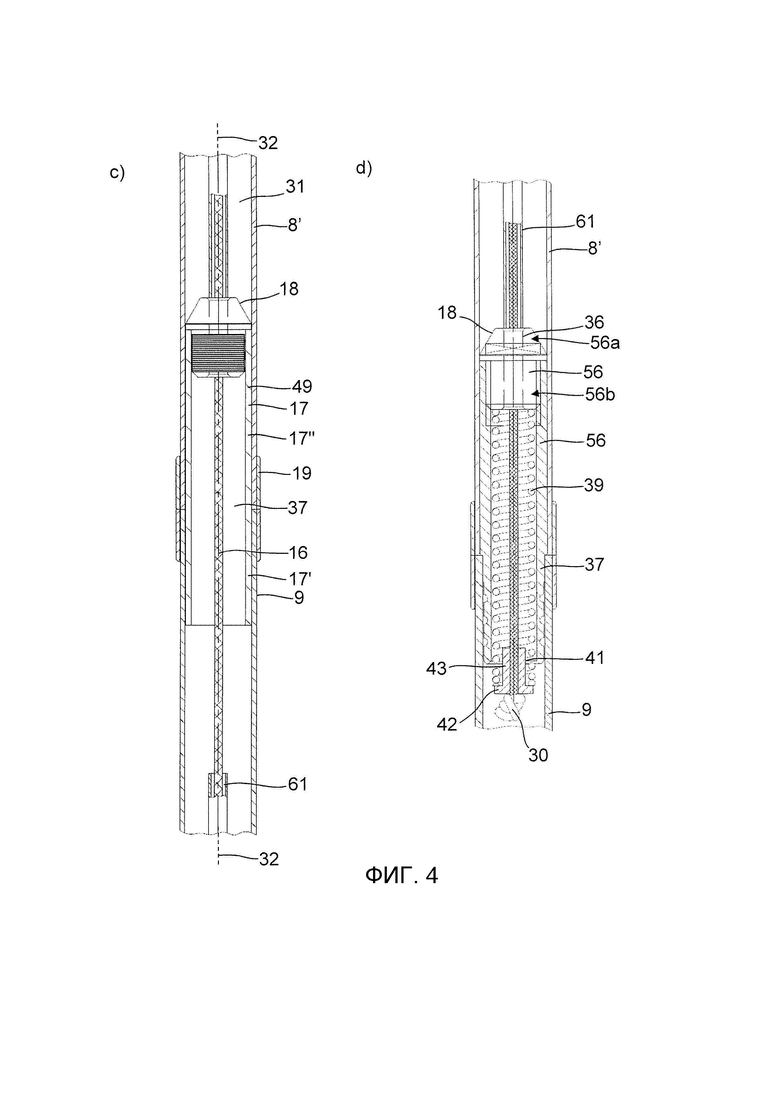

На фиг.4 показаны: в а), осевой разрез складной палки с фиг.3 в собранном состоянии, в b), разрез области фиксирующего механизма между первой и второй трубчатыми частями в области V, причем фиксирующий механизм служит для натяжения троса, в с), вид в области U, показанной на фиг.4а), и в d), вид области Т, показанной на фиг.4а);

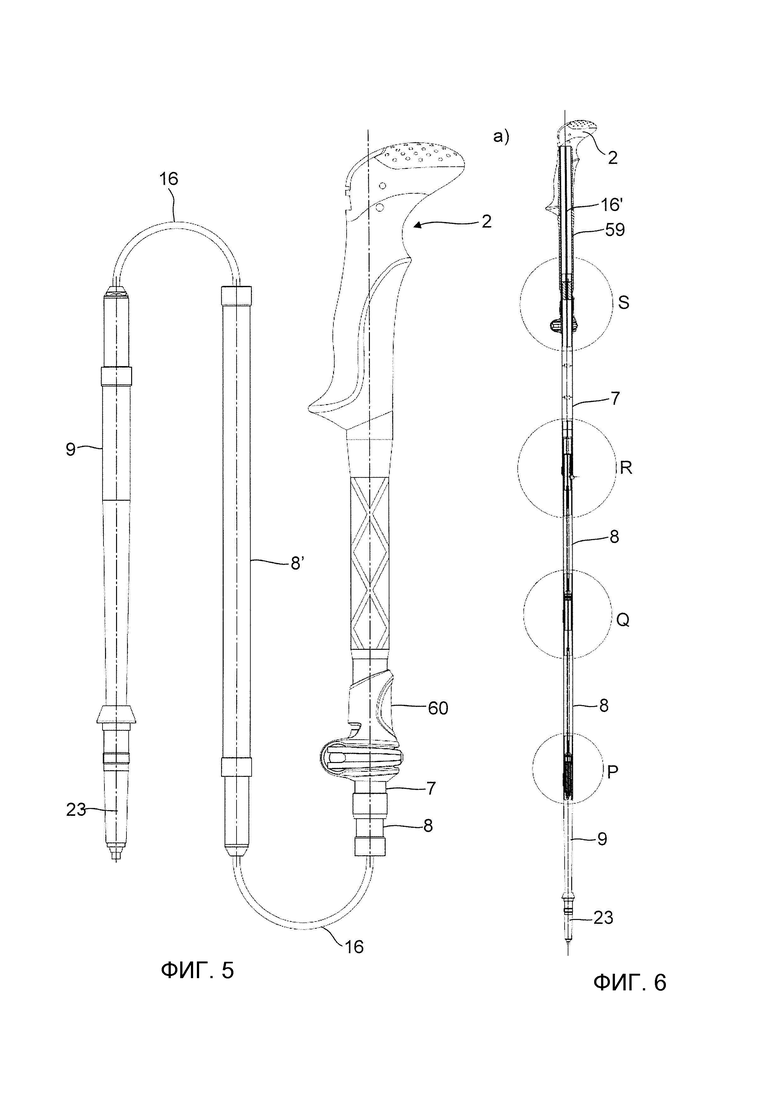

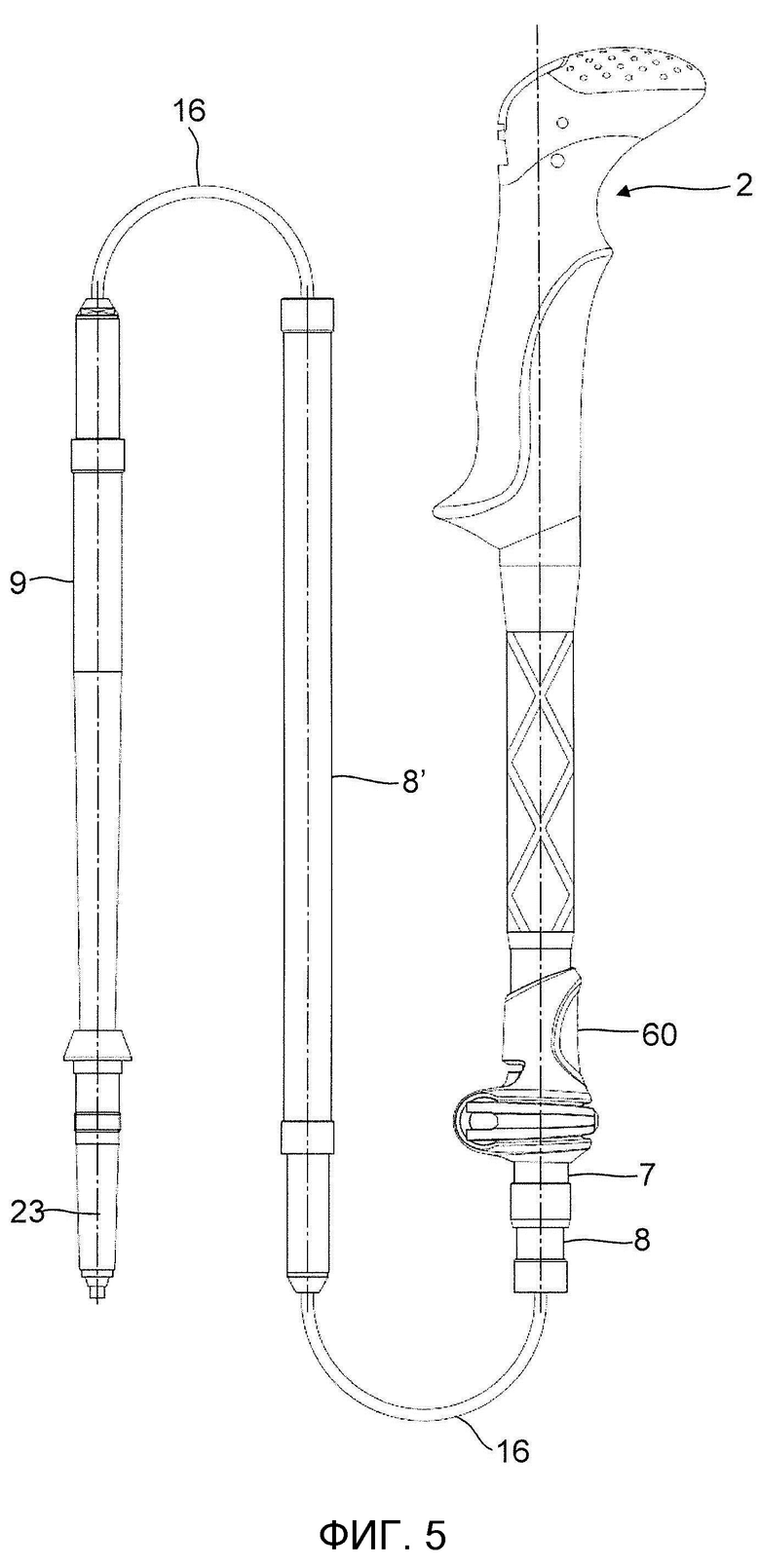

На фиг.5 показан вид третьего варианта осуществления палки в сложенном состоянии, причем для натяжения троса палка содержит геометрически замыкающее фиксирующее устройство, а для регулировки длины она содержит внешний зажимной механизм;

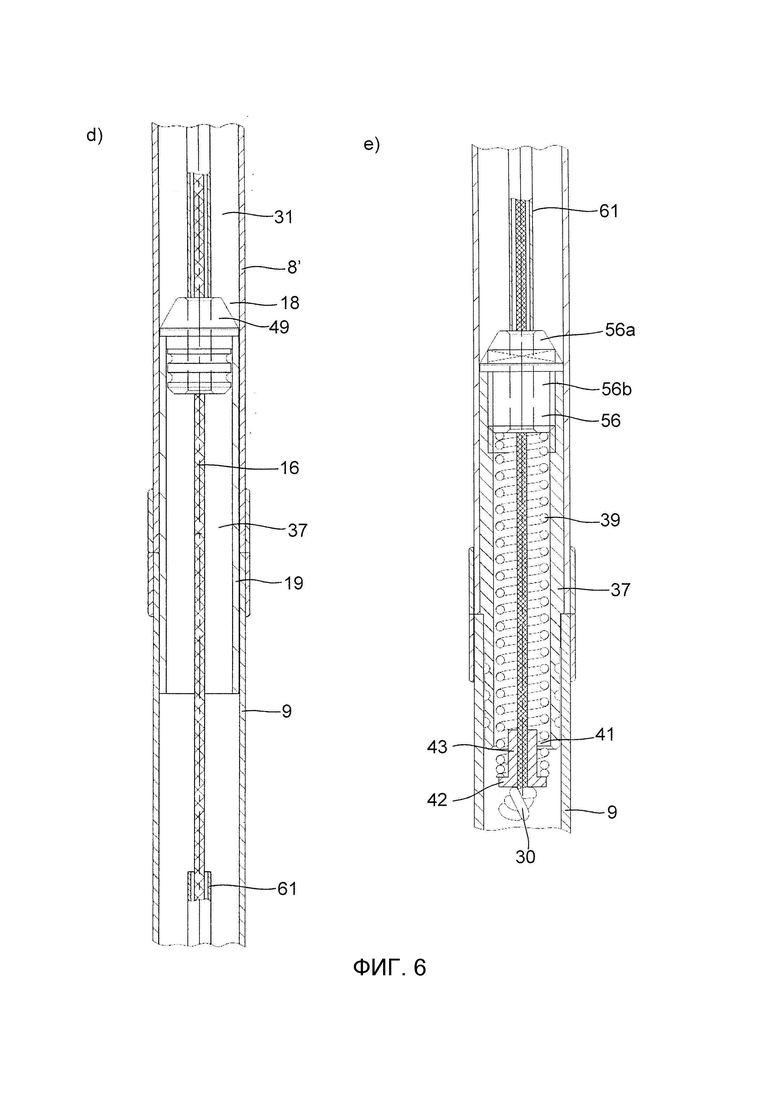

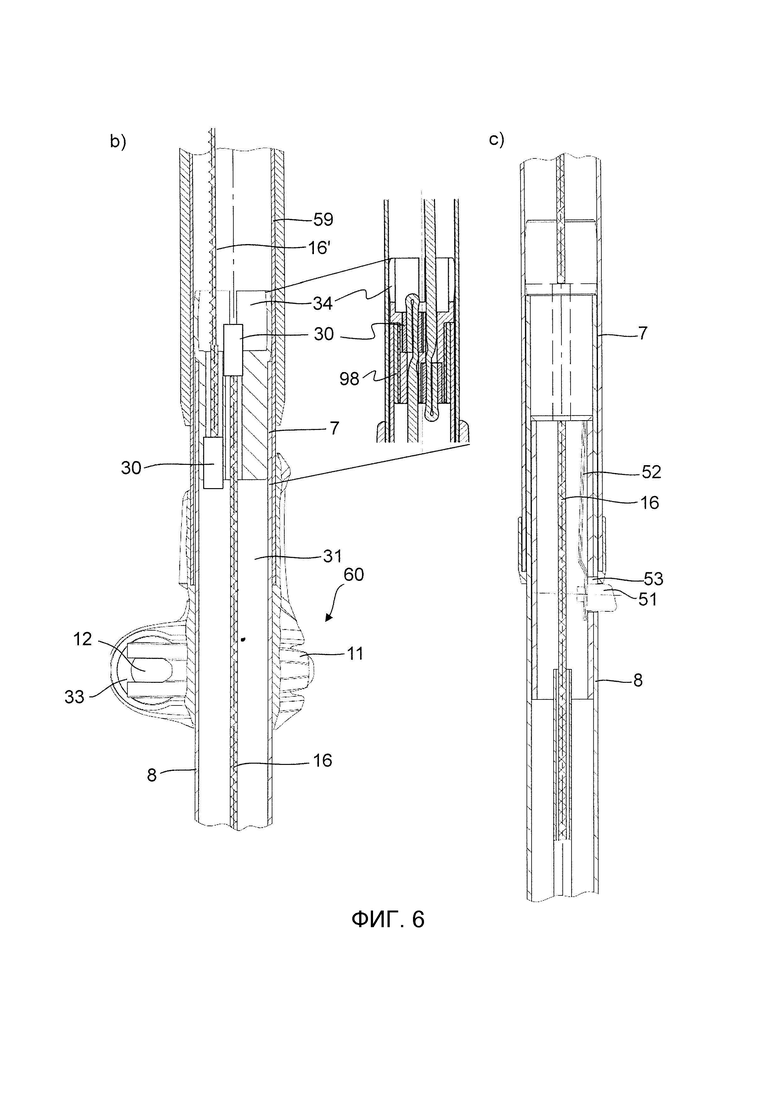

На фиг.6 показаны: в а), осевой разрез складной палки с фиг.5 в собранном состоянии, в b), разрез области регулировки длины внешнего зажимного механизма и области верхнего тросового соединения, в с), вид области R, показанной на фиг.6а), в d), вид области Q, показанной на фиг.6а) и, в е), вид области Р, показанной на фиг.6а);

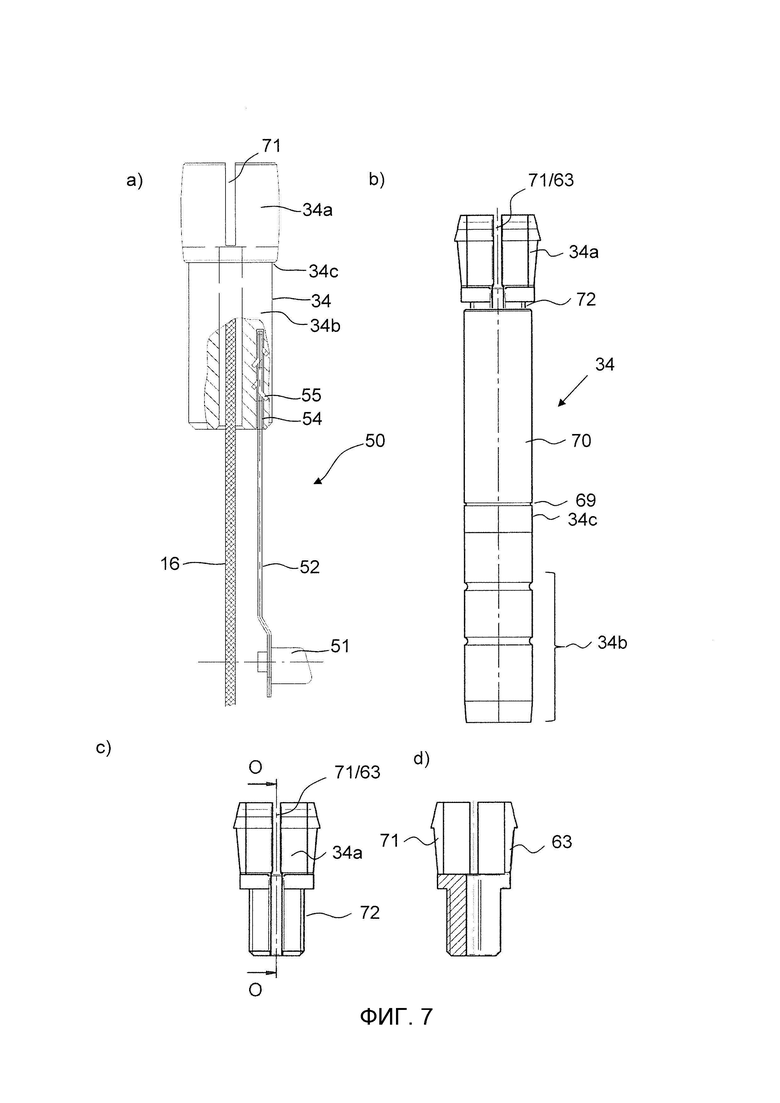

На фиг.7 показаны: в а), частичный осевой разрез концевого шипа с фиг.4b) и 6с), в b), концевой шип для внешнего геометрически замыкающего механизма, в с), самая верхняя, отвинчиваемая часть концевого шипа с фиг. b) и в d), осевой разрез вдоль линии О-О с фиг.7 с);

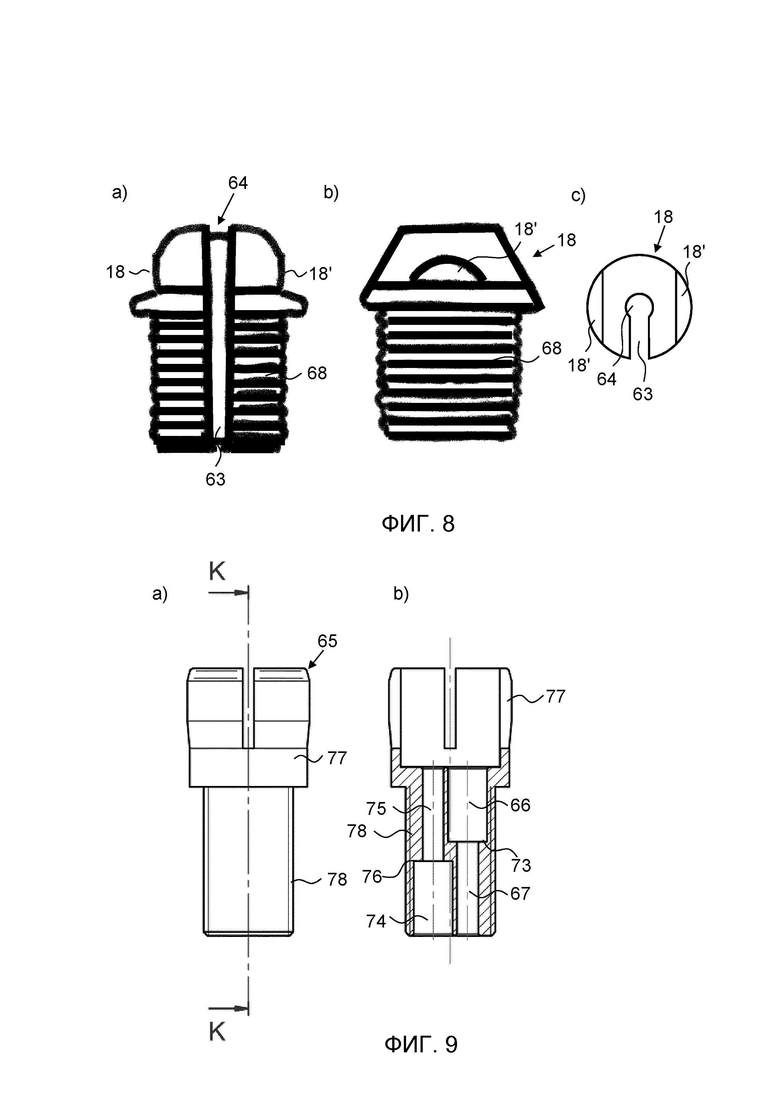

На фиг.8 показаны: в а), конический концевой шип на виде сбоку осевого паза, в b), конический концевой шип на виде сбоку, снятом поперечно по отношению к виду на фиг. а) на одну из выемок и в с), вид в плане конического концевого шипа;

На фиг.9 показаны: в а), самый верхний концевой шип на виде сбоку, в b), самый верхний концевой шип в схематическом центральном разрезе вдоль линии K-K на фиг. а), через два сквозных отверстия для натяжного троса и дополнительного натяжного троса;

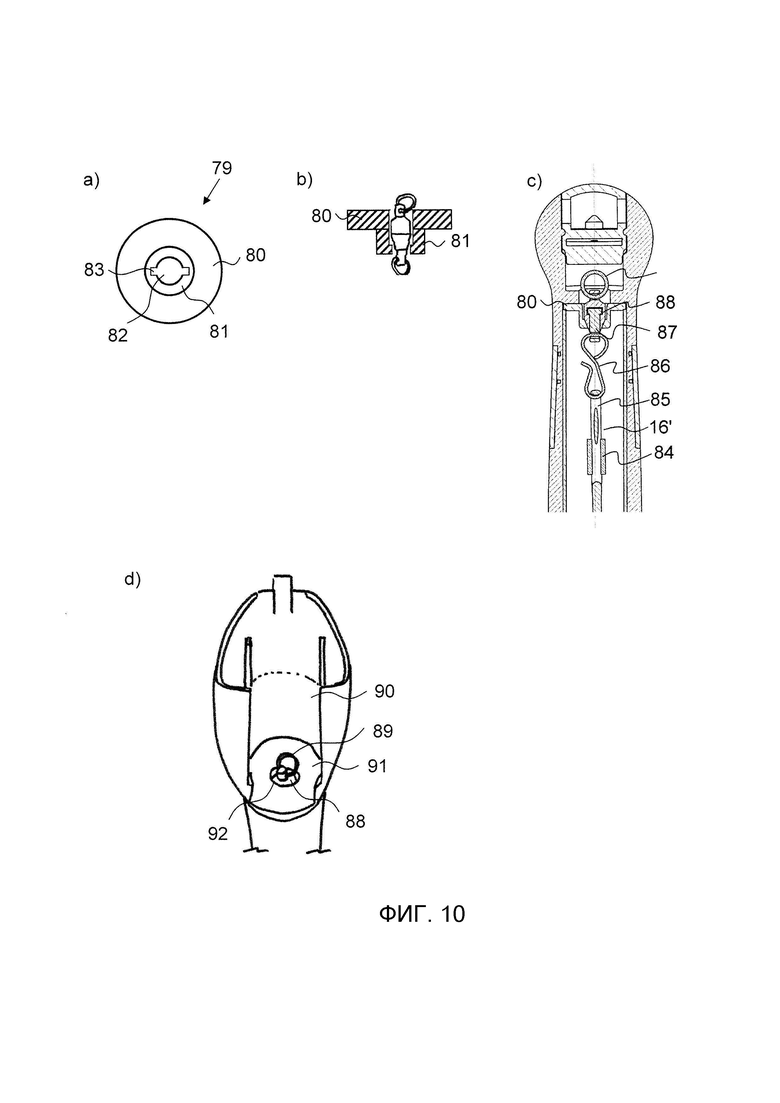

На фиг.10 показаны: в а), тросовый крепежный элемент на виде сверху, в b), тросовый крепежный элемент на виде сбоку и, в с), верхние крепежные элементы дополнительного натяжного троса и в d), вид внутрь головки рукоятки, открытой с помощью снятия крышки, на основание полости и фиксирующий шип;

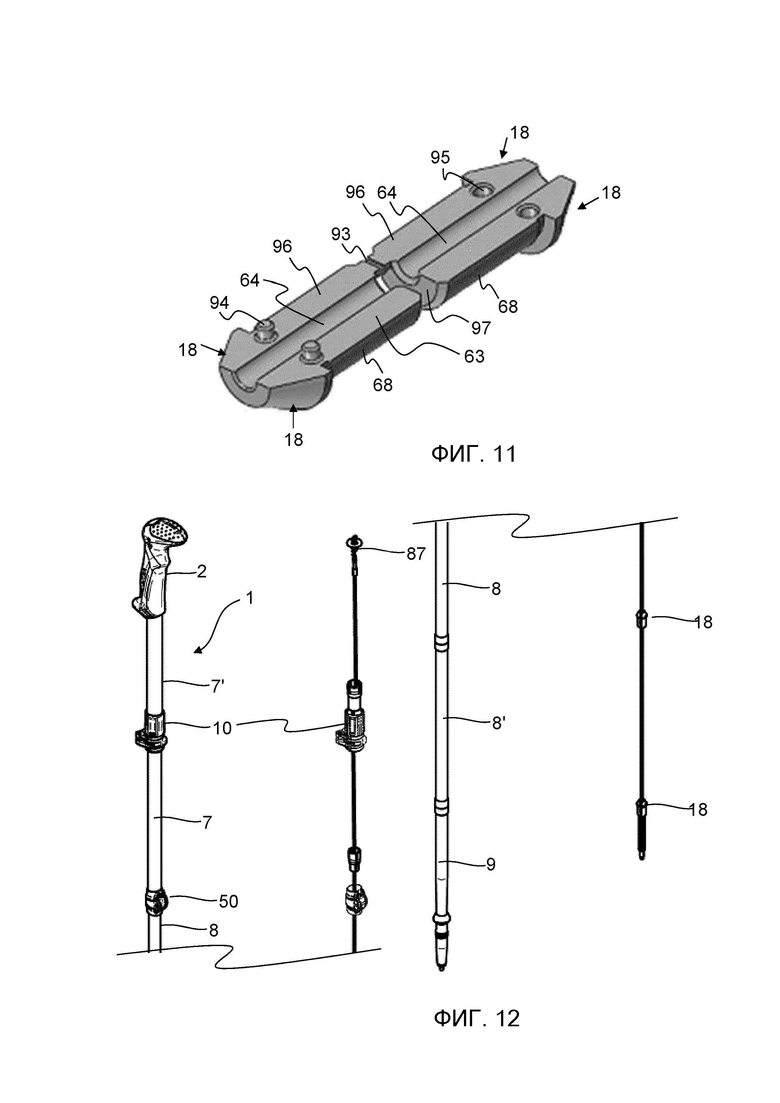

На фиг.11 показан конический концевой шип, имеющий две половины, соединенные через пленочный шарнир;

На фиг.12 показан вид другого варианта осуществления палки в собранном состоянии, причем для натяжения троса палка имеет внешний зажимной механизм сверху, а под ним - геометрически замыкающее фиксирующее устройство, и при этом в каждом случае на левой стороне приведена иллюстрация собранной палки, а на правой стороне приведена иллюстрация конструкции без трубок, чтобы показать зажимные механизмы, натяжной трос и т.д.

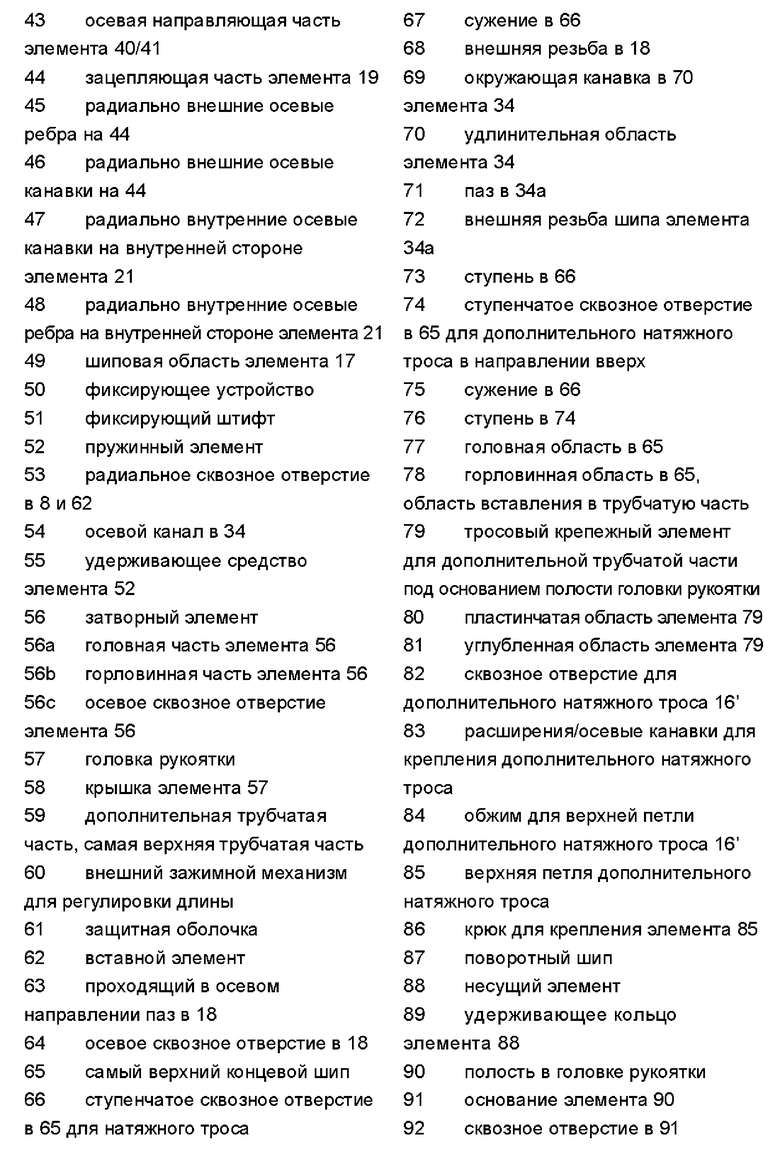

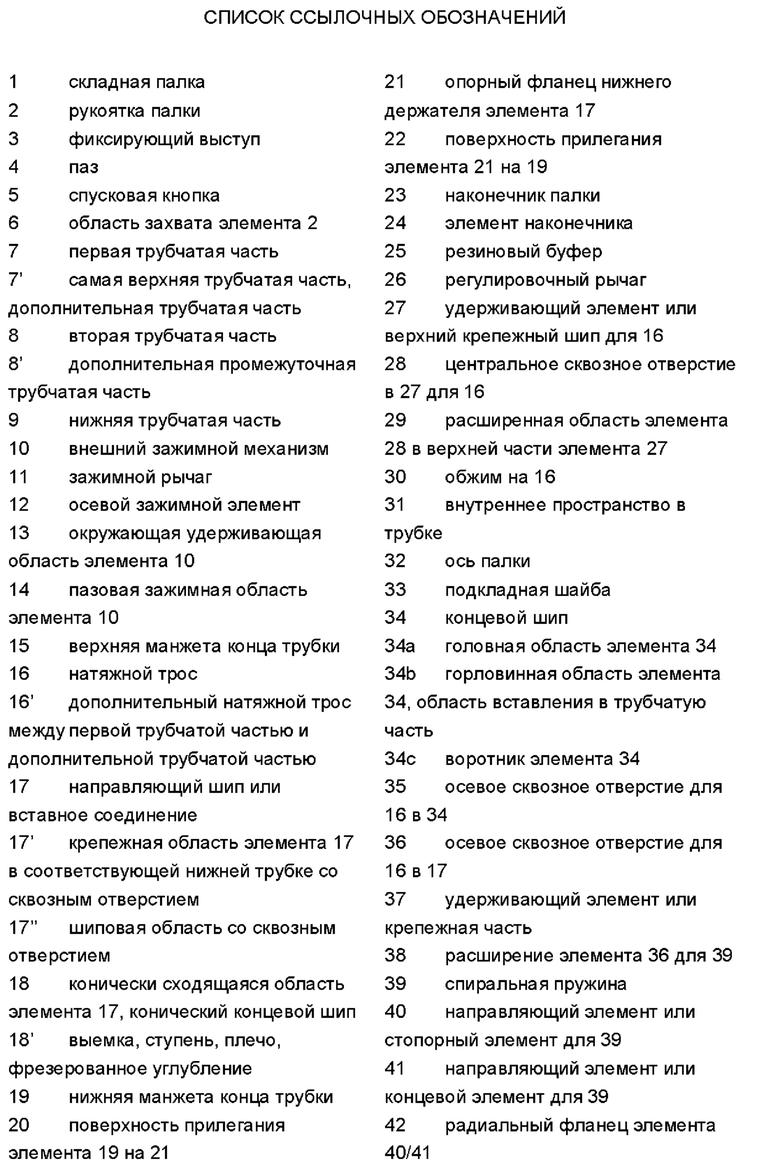

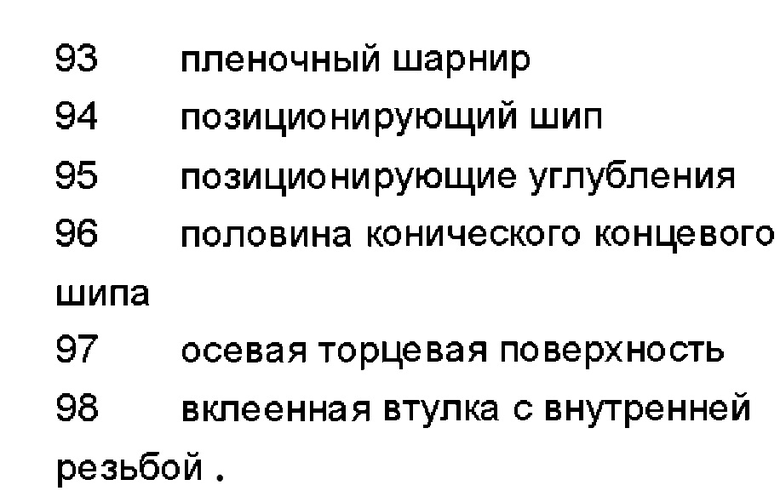

Осуществление изобретения

Примерный вариант осуществления складной палки 1, имеющей четыре трубчатых части 7-9, показан на фиг.1 и фиг.2. На фиг.1 показана складная палка 1 такого типа в сложенном состоянии, т.е. в состоянии, в котором две самые верхние трубчатые части полностью вставлены одна в другую, а две нижние трубчатые части расположены в сложенном виде рядом с ними, а на фиг.2 показана складная палка в собранном состоянии.

В частности, такая палка содержит самую верхнюю трубчатую часть 7, на которой на самом верху закреплена рукоятка 2 палки. В этом случае эта рукоятка 2 палки имеет асимметричную конструкцию; в направлении ходьбы, спереди, она скошена с самого верха и имеет спусковую кнопку 5 для удерживающего механизма устройства удержания руки, а немного позади имеет фиксирующий выступ 3, который выполнен в виде штифта с расположенным перед ним пазом 4. Здесь подразумевается рукоятка палки, известная, например, из патентного документа WO 2006/066423, и которую можно использовать, например, вместе с перчаткой или петлей (темляком), как известно из патентного документа WO 2006/066424, т.е. с устройством удержания руки, которое между большим и указательным пальцами имеет петлю, которая может направляться по фиксирующему выступу 3, а затем фиксироваться с помощью самоблокировки в пазу 4. Рукоятка палки также имеет область 6 захвата, которая обычно выполнена в виде области с покрытием, удобным для захвата.

Внешний зажимной механизм 10 расположен на нижнем конце указанной самой верхней трубчатой части, причем трубка может быть - и это относится ко всем трубчатым частям - по существу трубкой, изготовленной из алюминиевого или углеродно-композитного материала. В этом конкретном случае зажимной механизм представляет собой внешний зажимной механизм, как известно из патентного документа WO 2010/085905, но он также может быть зажимным механизмом, известным из патентных документов ЕР 098 898 или ЕР 1217224.

В этом конкретном случае верхняя область зажимного механизма 10 закреплена на трубчатой части 7 посредством окружающей удерживающей области 13, которая обычно состоит из пластмассы, причем верхняя трубчатая часть 7 в охватываемой области, в частности под удерживающей областью 13, имеет проходящий в осевом направлении паз, так что фактическая область зажима манжеты, расположенная под областью 13, приводит к тому, что наружная трубка 7 прочно зажимается на вставленной в нее внутренней трубке 8 и, следовательно, между ними может быть установлено соединение с силовым замыканием. Соответственно, под окружающей удерживающей областью 13 имеется пазовая зажимная область 14, в которой паз проходит между двумя выступами, через которые проходит поперечно проходящий штифт, образующий осевой зажимной элемент 12. Штифт закреплен на задней стороне, например, посредством гайки, и на стороне, которая проиллюстрирована здесь на передней стороне, он соединен с рычагом 11 через поперечный осевой элемент, который образует точку поворота для рычага. В точке опоры рычаг 11 имеет два вилкообразных расширения, выполненных в виде эксцентриков, так что когда зажимной рычаг 11 в зажатом состоянии, как показано здесь, т.е. когда рычаг повернут вокруг трубки палки или вокруг зажимного устройства, паз сужается до такой степени, что происходит зажатие, причем когда рычаг повернут наружу, это зажатие уменьшается, потому что эксцентрик расширяет два выступа до определенной степени и освобождает зажатие.

В самой верхней трубчатой части 7 изнутри вставлена верхняя из двух промежуточных трубчатых частей 8. Следовательно, внешний диаметр этой верхней промежуточной трубчатой части 8 чуть меньше внутреннего диаметра самой верхней трубчатой части 7, так что обеспечивается возможность перемещения, хотя и с минимальным зазором, насколько это возможно. Самая верхняя трубчатая часть 7 здесь вмещает в себя верхнюю из промежуточных трубчатых частей 8 насколько это возможно, так что упаковочный размер сохраняется как можно меньшим. Здесь типично, чтобы трубчатая часть 8 была вставлена до упора в верхний крепежный шип 27.

За верхней из двух промежуточных трубчатых частей 8 следует еще одна, нижняя промежуточная трубчатая часть 8', которая здесь в некоторой степени подогнута и имеет тот же диаметр трубки, что и верхняя промежуточная трубчатая часть 8. Между ними предусмотрено вставное соединение 17, которое здесь не соединено. Вставное соединение 17 имеет направляющий шип 49, который конически сужается 18 на своем конце. Направляющий шип 49 закреплен на нижней из двух трубчатых частей 8' и вставлен в нее через крепежную область 37; другая трубчатая часть 8 обычно имеет верхнюю манжету 15 конца трубки, среди прочего, для защиты конца трубки, но также и для фиксации от вращения (см. ниже).

Конически сходящаяся область 18 выполнена в виде пазового конического концевого шипа, который вставляется разъемным образом, предпочтительно ввинчивается или защелкивается, в цилиндрическую область вставного соединения 17. Для этого конический концевой шип 18 в области, которая входит в зацепление с цилиндрической областью вставного соединения 17, имеет внешнюю резьбу или защелкивающиеся элементы (например, выступы), а цилиндрическая область вставного соединения 17 на внутренней стороне имеет соответствующую внутреннюю резьбу или, в случае защелкивающегося соединения, имеет выемки, например, в виде противоположно расположенных отверстий, в которых могут защелкиваться упруго установленные и подвижные выступы. Для облегчения ввинчивания и отвинчивания конический концевой шип 18 в открытой, конически сходящейся области имеет две противоположно расположенные в осевом направлении выемки 18', боковые стороны которых проходят в осевом направлении параллельно, так что для отвинчивания конического концевого шипа 18 можно использовать инструмент.

На противоположном конце нижней из двух промежуточных трубчатых частей 8' предусмотрена нижняя манжета 19 конца трубки. В свою очередь в сложенном состоянии за ней следует самая нижняя трубчатая часть 9, которая в данном случае представляет собой баттированную трубку, которая в самой верхней части имеет тот же диаметр, что и две промежуточные трубчатые части 8, 8', но сужается книзу.

На нижнем конце указанной самой нижней трубчатой части 9 закреплен наконечник 23 палки, и этот наконечник палки имеет асимметричную конструкцию, т.е. в самой нижней области он имеет скошенный и сужающийся назад резиновый буфер 25, который в этом случае также выполнен с возможностью регулировки в той степени, в которой он может регулироваться по меньшей мере между двумя положениями, а именно между положением, показанным здесь, где твердый наконечник 24 расположен так, чтобы проходить через отверстие в резиновом буфере 25, что подходит для обледенелых подстилающих поверхностей или гравийного грунта, но для буфера возможно, когда регулировочный рычаг 26 наклонен вниз вправо, смещаться вниз и, при повторном повороте регулировочного рычага 26 вверх, быть зафиксированным там, так что в этом положении наконечник 24 в некоторой степени исчезает в отверстии в буфере 25, и поэтому все, что затем соприкасается с грунтом, - это поверхность перекатывания асимметричного буфера.

Другими словами, этот наконечник известен, например, из патентного документа WO 2008/037098.

На верхнем конце самая нижняя трубчатая часть 9 также имеет вставное соединение 17, которое выполнено, по существу, идентично тому, как уже было описано, т.е. имеется направляющий шип 49, который на своем конце выполнен конически сходящимся 18 и имеет такой внешний диаметр, что его можно вставить в нижний конец нижней промежуточной трубчатой части 8'.

Конически сходящаяся область 18 здесь, и в этом случае тоже, выполнена в виде пазового конического концевого шипа, который ввинчивается в цилиндрическую область вставного соединения 17. Для этого конический концевой шип 18 в области, которая входит в зацепление с цилиндрической областью вставного соединения 17, имеет внешнюю резьбу, а цилиндрическая область вставного соединения 17 на внутренней стороне имеет соответствующую внутреннюю резьбу. Для облегчения ввинчивания и отвинчивания конический концевой шип 18 в открытой, конически сходящейся области имеет две противоположно расположенные в осевом направлении выемки 18', боковые стороны которых проходят в осевом направлении параллельно, так что для отвинчивания конического концевого шипа 18 можно использовать инструмент.

Отдельные трубчатые части здесь соединены гибким, но устойчивым к растяжению натяжным тросом 16, который состоит, например, из устойчивых к растяжению пластмассовых волокон, например, полиэтилена со сверхвысокой молекулярной массой (= СВМПЭ или высокомодульного полиэтилена = ВМПЭ, например Dyneema®), мета-арамида или пара-арамида (например, кевлара®) или тому подобного, которые представляют собой моноволокно и/или сплетенью волокна и/или заключены в оболочку. Аналогичным образом, возможен проводной трос в оболочке. Натяжной трос 16 предпочтительно имеет толщину 0,25-6 мм, предпочтительно 0,4-3 мм, в частности предпочтительно 0,5-2 мм. Для обеспечения прочности на растяжение натяжного троса предпочтительно использовать, например, мультифиламентные нити, состоящие из множества параллельных моноволокон, например, из полиэтилена со сверхвысокой молекулярной массой (= СВМПЭ или высоко модульного полиэтилена = ВМПЭ), возможно, залитый в материал-носитель, или мультифиламентные нити, состоящие из множества переплетенных моноволокон, например, изготовленных из полиэтилена со сверхвысокой молекулярной массой (= СВМПЭ или высокомодульного полиэтилена = ВМПЭ), возможно, залитых в материал-носитель по отдельности и/или в виде переплетения. Также возможны натяжные тросы в виде цепей. Посредством последних отдельные трубчатые части 8' и 9 вместе с двумя верхними трубчатыми частями 7, 8, вставленными одна в другую, свободно соединяются в этом положении, что выгодно для транспортировки и предотвращает возможность потери отдельных частей. Конкретные участки натяжного троса 16, в частности участки, предусмотренные для складывания, могут быть снабжены защитной оболочкой, предпочтительно в виде шланга из ПВХ. Натяжной трос предпочтительно является гибким, но устойчивым к растяжению, толщиной от 0,5 до 1,5 мм, например, изготовленным из плетеных волокон СВМПЭ, полученных методом прядения из геля и инкапсулированных или снабженных покрытием из термопластичного материала.

На фиг.2 показан осевой разрез через указанную палку, когда она находится в собранном состоянии, т.е. когда две нижние трубчатые части 8' и 9 вставлены одна в другую, а две верхние трубчатые части 7, 8 выдвинуты как можно дальше друг от друга. Палка может быть переведена из сложенного положения, как показано на фиг.1, во вставленное положение в соответствии с фиг.2 путем вставления самой нижней трубчатой части 9 палки посредством вставного соединения 17 в нижнюю из двух промежуточных трубчатых частей 8', затем (или перед этим) путем вставления промежуточной части 8' в другую промежуточную часть 8 посредством соответствующего вставного соединения 17, и затем путем освобождения внешнего зажимного механизма 10 при отпускании рычага 11, так что затем трубка 8 выдвигается из трубки 7. Это делается до тех пор, пока не будет достигнуто состояние, в котором натяжной трос 16, как показано на фиг.2а, напряжен, поскольку натяжной трос 16 закреплен на внутренней стороне самой нижней трубчатой части 9 и самой верхней трубчатой части 7. В этом положении палка затем фиксируется с помощью внешнего зажимного механизма 10, который снова закрепляется. Вставные соединения между трубчатыми частями 8, 8' и 8' и 9, которые сами по себе обеспечивают фиксацию только в одном осевом направлении, тем самым также фиксируются в другом осевом направлении и являются стабильными.

Фиг. 4b и 6с иллюстрируют альтернативные примерные варианты осуществления, в которых натяжение троса становится возможным с помощью геометрически замыкающего фиксирующего механизма, вместо внешнего зажимного механизма 10. Зажимной механизм, показанный на фиг.6b, аналогичен механизму, показанному на фиг.2, но выполняет функцию регулировки длины верхней части второй трубчатой части 8'. Здесь проиллюстрирована верхняя точка крепления натяжного троса. Натяжной трос обжат на своем верхнем конце, и обжим 30 предотвращает прохождение натяжного троса через сквозное отверстие 35 концевого шипа 34. Посредством дополнительного натяжного троса 16' трубчатая часть 8, которая примыкает к дополнительной трубчатой части 59, соединена с головкой рукоятки или тросом, который закреплен в качестве крепежного элемента между верхним концом дополнительной трубчатой части и рукояткой. Длина этого дополнительного натяжного троса 16' установлена таким образом, что трубчатая часть 8 может выдвигаться вниз из дополнительной трубчатой части 79 только точно до такой степени, в которой он все еще достаточно ориентирован в последней. Это гарантирует, что трубчатая часть 8 всегда вставлена в дополнительную трубчатую часть 79 в достаточной степени, и две трубчатые части не могут быть разделены.

Фрагмент, который представлен в виде вставки справа на фиг.6b, иллюстрирует, как концевой шип 34 может быть ввинчен посредством своей внешней резьбы в резьбовую втулку, например из металла, которая вклеена в пластмассовое кольцо, закрепленное в трубчатой части 7.

Концевой шип 34 также имеет, как показано на фиг.7а, канал 54, в который выступает верхний конец листовой пружины 52, и в котором листовая пружина 52 закреплена с самоблокировкой, в данном случае с помощью зацепляющих крючков 55. Фиксирующий штифт 51 прикреплен, например, с помощью клепки, на нижнем конце листовой пружины 52. Если к фиксирующему штифту прикладывают давление, чтобы освободить фиксирующий механизм в радиальном направлении, то листовая пружина напрягается, и по меньшей мере часть фиксирующего штифта 51 входит во внутреннее пространство 31 трубки палки через сквозное отверстие 35.

В соответствии с другим предпочтительным вариантом осуществления концевой шип 34 также может быть сконструирован для зажимного механизма согласно патентному документу WO 2012/104424, т.е. для внешнего геометрически замыкающего зажимного механизма с установленным на пружине коромыслом (см. фиг.7b и фиг.7с). Конец этого коромысла входит снаружи в зацепление с геометрическим замыканием с окружающей канавкой 69, которая предусмотрена в указанном концевом шипе 34. Концевой шип 34 имеет нижнюю область 34b, посредством которой она прикреплена, предпочтительно приклеена или прочно зажата, в трубчатой части 8. Он вставлен в трубчатую часть 8 до воротника 34 с. За окружающей канавкой 69 в направлении вверх следует удлинительная область 70 с внешним диаметром, который по существу такой же, как у трубчатой части 8. Эта удлинительная область 70 гарантирует, что узел, состоящий из трубчатой части 8 и указанного концевого шипа 34, всегда в достаточной степени ориентирован в следующей трубчатой части 7.

Как описано, концевой шип 34 предпочтительно имеет головную область 34а, которая ввинчивается в нижнюю область 70/34b. Такая головная область 34а, которая обычно также имеет один или несколько осевых пазов, имеет узкое осевое сквозное отверстие для натяжного троса и, в области, которая выступает в нижнюю область шипа, внешнюю резьбу 72. Удлинительная область имеет соответствующую верхнюю область с внутренней резьбой, а нижняя область концевого шипа 34 имеет непрерывное осевое сквозное отверстие большого диаметра. Если трубчатая часть 8 должна быть отделена от натяжного троса, соответственно, возможно, как описано выше, после отделения двух нижних трубчатых частей отвинтить головную часть 34а, а затем протянуть натяжной трос вверх через трубчатую часть 8 и, следовательно, также отделить эту последнюю трубчатую часть.

В двух альтернативных примерных вариантах осуществления на фиг.4b и 6с вторая трубчатая часть 8 имеет соответствующий концевой шип 34, который имеет осевое сквозное отверстие 35 для натяжного троса. Головка 34а концевого шипа 34 в случае собранной палки введена в первую трубчатую часть 7, которая примыкает ко второй трубчатой части 8 сверху, в то время как воротник 34 с опирается на верхний конец второй трубчатой части 8 и с горловинной частью 34b выступает в верхний конец второй трубчатой части 8. Как уже упоминалось, головка 34а предпочтительно выполнена в виде отдельного компонента и может быть вставлена, предпочтительно ввинчена, в нижнюю часть концевого шипа 34. На фиг.7b показан концевой шип 34 в несколько отвинченном положении, так что видна внешняя резьба 72. Горловинная часть 34b упирается в верхний конец опционального вставного элемента 62, который закреплен во второй трубчатой части 8 или непосредственно в трубчатой части. Вставной элемент 62 опирается своей внешней стенкой на внутреннюю стенку второй трубчатой части 8 и имеет сквозное отверстие 53, которое выровнено или совпадает с отверстием второй трубчатой части 8, так что фиксирующий штифт 51 может выступать наружу через это сквозное отверстие 53 из внутреннего пространства 31 трубки палки.

Палки согласно примерному варианту осуществления, проиллюстрированному на фиг.3 и 4а, а также 5 и 6а, имеют рукоятку 2 палки эргономичной формы, головка 57 которой имеет крышку 58, которую можно открывать или снимать. Если эта крышка 58 открыта или снята, то вышеописанный обжим 30 или верхний конец натяжного троса 16 доступны через полость в головке 58 рукоятки, или также тросовое крепление (описанное ниже) дополнительного натяжного троса 16', что, в частности, в сочетании с исполнением нижнего тросового соединения, описанного ниже, позволяет заменять натяжной трос в случае износа.

Вставное соединение 17 выполнено из двух частей. Шиповая область 49, которая имеет головную часть с конически сходящейся областью 18 в форме конического концевого шипа, выполненного в виде отдельного компонента, выступает здесь посредством горловинной части в верхнюю часть крепежной части. Здесь возможно, чтобы шиповая область 49 была выполнена, например, из пластмассы, а крепежная часть 37 была выполнена из алюминия или композитных материалов. В примерном варианте осуществления, показанном на фиг.4 с и 6d, вставное соединение 17 не имеет окружающего фланца 21 между шиповой областью 49 и крепежной частью 37, так что две трубчатые части 8' и 9 прилегают друг к другу без какого-либо смещения. Область, в которой две трубчатые части прилегают друг к другу, здесь закрыта манжетой 19 конца трубки. В примерных вариантах осуществления, проиллюстрированных на фиг. 4d и 6е, вставное соединение 17 выполнено двухчастным из удерживающего элемента 37 и затворного элемента 56, конического концевого шипа 18. Затворный элемент 56, имеющий отверстие с внешней резьбой в горловинной части 56b, ввинчен в верхний конец удерживающего элемента 37, имеющий отверстие с внутренней резьбой. В качестве альтернативы, также возможно, чтобы соединения для запорного элемента или конического концевого шипа (а также на других элементах) были выполнены с помощью других типов соединений, которые могут быть легко разъединены неразрушающим образом, например, с помощью байонетного затвора или защелкивающих элементов, или также с помощью методов разъемного соединения. При этом возможно, чтобы запорный элемент, аналогично шиповой области 49 вставного соединения или направляющего шипа 17, был образован между трубчатыми частями 8' и 9. Хотя на фиг.4d и 6е это не показано, верхний стопорный элемент 40 предпочтительно расположен между запорным элементом 56 и спиральной пружиной. Здесь удерживающий элемент 37 имеет верхнюю область с отверстием с внутренней резьбой, среднюю область с выступом для опоры на верхний конец нижней трубчатой части 9, а также нижнюю область, посредством которой вставное соединение эффективно удерживается в верхнем конце нижней трубчатой части.

Затем, как показано на фиг.8, устанавливают специально сконфигурированный конический концевой шип, который используют для двух вставных соединений между тремя нижними трубчатыми частями 8, 8', 9. Этот конический концевой шип 18 имеет осевое сквозное отверстие 64 для натяжного троса 16. Он также имеет внешнюю резьбу 68 в области, которая выступает в шиповую область 49. Кроме того, он имеет единственный осевой паз 63, который проходит по всей длине и позволяет отделять конический концевой шип 18 от натяжного троса без необходимости высвобождения обжимов или т.п. натяжного троса. Это связано с тем, что натяжной трос предпочтительно закрепляют в соответствующих элементах посредством обжимов, поскольку только это гарантирует, что соответствующее крепление обладает действительно длительным удерживающим действием. Соответственно, значительно выгоднее, если вместо того, чтобы просто отвинчивать и снова ввинчивать конические концевые шипы, их можно было бы также отделять от натяжного троса с помощью паза.

Конический концевой шип дополнительно имеет две боковые выемки 18', которые предусмотрены в конической области, выступающей из шиповой области 49. Эти выемки 18' имеют проходящие в осевом направлении боковые стороны, которые расположены параллельно, так что конический концевой шип 18 можно легко захватить и отвинтить или ввинтить с помощью рожкового гаечного ключа или аналогичного инструмента.

На фиг.9 показан самый верхний концевой шип 65. Он имеет головную область 77, которая выступает за пределы самой верхней трубчатой части 7, и горловинную область 78, которая прочно закреплена в самой верхней трубчатой части 7. В этом самом верхнем концевом шипе 65 предусмотрено ступенчатое сквозное отверстие 66 для натяжного троса 16. Ступенчатое сквозное отверстие имеет узкую область 67, через которую может быть проведен натяжной трос, и дополнительную область, расположенную за ступенью 73. Это позволяет закреплять натяжной трос в упомянутом верхнем концевом шипе 65 посредством обжима, который затем оказывается расположенным в этой дополнительной области, но также, при ненапряженном натяжном тросе, его можно вытягивать вверх из шипа. Кроме того, имеется второе ступенчатое сквозное отверстие 74 для дополнительного натяжного троса 16', выполненное в другом направлении. Этот дополнительный натяжной трос должен быть закреплен в направлении вверх, и, соответственно, здесь возможно, чтобы обжим 30 прилегал к ступени 76, а дополнительный натяжной трос 16' проходил через сужение 75.

На самом верху дополнительный натяжной трос 16' закреплен тросовым крепежным элементом, как показано на фиг.10а и b. Крепежный элемент 79 имеет пластинчатую область, которая расположена на дополнительной трубчатой части 59 или может быть закреплена на ней с самого верха. Для этого углубленная область 81 отступа входит в зацепление, например, с верхней полостью дополнительной трубчатой части 59. В области 81 предусмотрено сквозное отверстие 82 для дополнительного натяжного троса 16'. Чтобы крюки 86, которые, возможно, предусмотрены на этом натяжном тросе, могли проходить через тросовый крепежный элемент 79, в сквозном отверстии может присутствовать боковое расширение 83. Затем крепежный элемент упирается в нижнюю область основания 91 рукоятки, которая проиллюстрирована сверху на фиг.10d, после снятия крышки. Натяжной трос закреплен вверху таким образом, что он образует верхнюю петлю 85, и петля закреплена обжимом 84. Эта петля 85 захвачена крюком 86, который установлен в поворотном шипе 87 в фактическом несущем элементе 88. Возможность вращения является преимуществом, поскольку в этом случае при вращении трубок относительно друг друга натяжной трос может не вращаться. Несущий элемент 88 сужается конически вниз и имеет удерживающее кольцо 89 в верхней части. Несущий элемент 88 опирается посредством своей конической сужающейся вниз области либо на ступень в сквозном отверстии 92 в основании 91 полости 90 головки рукоятки, либо на тросовый крепежный элемент 79.

В этом случае также возможно легко отсоединить дополнительный натяжной трос 16' путем вставления дополнительной трубчатой части 79 и самой верхней трубчатой части 7 как можно дальше одна в другую за счет высвобождения внешнего зажима, так чтобы с дополнительного натяжного троса 16' было снято напряжение, и тогда становится возможным вытягивание несущего элемента вверх из головки рукоятки за удерживающее кольцо 89, отделение крюка 86 от петли 85, а затем вытягивание самой верхней трубчатой части 7 вниз из дополнительной трубчатой части 79.

Вместе с пазовым коническим концевым шипом и концевым шипом 34, у которого может быть отвинчена головная область 34а, складная палка, таким образом, может быть неразрушающим образом разобрана и собрана снова, а детали могут быть заменены, обновлены или иным образом изменены.

На фиг.11 показан конический концевой шип 18, который состоит из двух половин 96 конического концевого шипа. Две половины соединены в одно целое с помощью пленочного шарнира 93. Половины 96 конического концевого шипа имеют по существу симметричную конструкцию и разделены посредством центральной осевой воображаемой разделительной поверхности. Если две половины 96 накладываются друг на друга вокруг пленочного шарнира 93, то образуется осевое сквозное отверстие 64 и создается паз 63 за счет промежутка между поверхностями прилегания. Если конический концевой шип 18 ввинчен в шиповую область посредством внешней резьбы 68, паз 63 закрыт в результате прилегания друг к другу контактных поверхностей. Чтобы гарантировать, что две половины расположены как можно точнее относительно друг друга, что важно, в частности, из-за внешней резьбы 68, возможно, как показано здесь, что на контактных поверхностях предусмотрены позиционирующие шипы 94 и соответствующие позиционирующие углубления 95 (в виде глухих отверстий), которые также могут быть выполнены в форме защелкивающегося соединения. Возможны также другие соединения с геометрическим замыканием и/или с силовым замыканием, но они должны быть разъемными.

Пленочный шарнир 93 здесь расположен на осевой торцевой поверхности 97 только с одной стороны, т.е. только с одной стороны сквозного отверстия 64, образующегося в собранном состоянии, так что, как только осевой паз 63 высвобожден, можно вставить натяжной трос.

На фиг.12 показан еще один примерный вариант осуществления такой палки, которая имеет пять трубчатых частей, причем два самых нижних соединения между частями 9 и 8', а также 8' и 8 выполнены в виде простых вставных соединений с соответствующими коническими концевыми шипами 18. Также может быть так, что для этого варианта осуществления предусмотрено только одно такое вставное соединение, т.е. также возможно, чтобы этот вариант осуществления был выполнен с четырьмя трубчатыми частями, т.е. часть 8', которая проиллюстрирована здесь, в этом случае отсутствовала бы. Здесь, затем, предусмотрено внешнее защелкивающееся соединение между трубчатой частью 8 и дополнительной трубчатой частью 7, расположенной выше, и затем предусмотрен внешний зажимной механизм между самой верхней трубчатой частью 7' и указанной дополнительной трубчатой частью 7. Натяжной трос проходит в виде единого натяжного троса через всю эту конструкцию и закреплен на самой нижней трубчатой части 9 и на самой верхней трубчатой части 7'.
