Трость-скамейка Российский патент 2025 года по МПК A45B5/00

Изобретение относится к товарам народного потребления и может использоваться пожилыми людьми и инвалидами при ходьбе.

Известны трости-скамейки различного типа: с дополнительными опорными ножками и сиденьем или же с раскладной рукоятью, преобразующейся в сиденье.

Однако такие конструкции достаточно сложны, обладают излишним весом, а в случае с раскладной рукоятью и отсутствием контроля положения сиденья с помощью рук.

Широко известны в производстве и представлены в продаже трости-скамейки различных фирм, например IL-9, YADE, C-Soft, Заово Kanda, Amrus АМС 537, NOVA, DAYANG MEBICAL, имеющих одинаковую конструкцию, содержащую сиденье и две опорных ножки на одной оси, образующих в сложенном положении букву Ж.

Однако такая конструкция занимает большое пространство, мешающее окружающим, и осложняет движение инвалида в стесненных условиях и при движении по лестницам.

Задачей изобретения является устранение указанных недостатков.

Поставленная задача решается тем, что в нижней точке опорного стержня шарнирно установлен рычаг, образующий в разложенном состоянии с сиденьем равнобедренный треугольник.

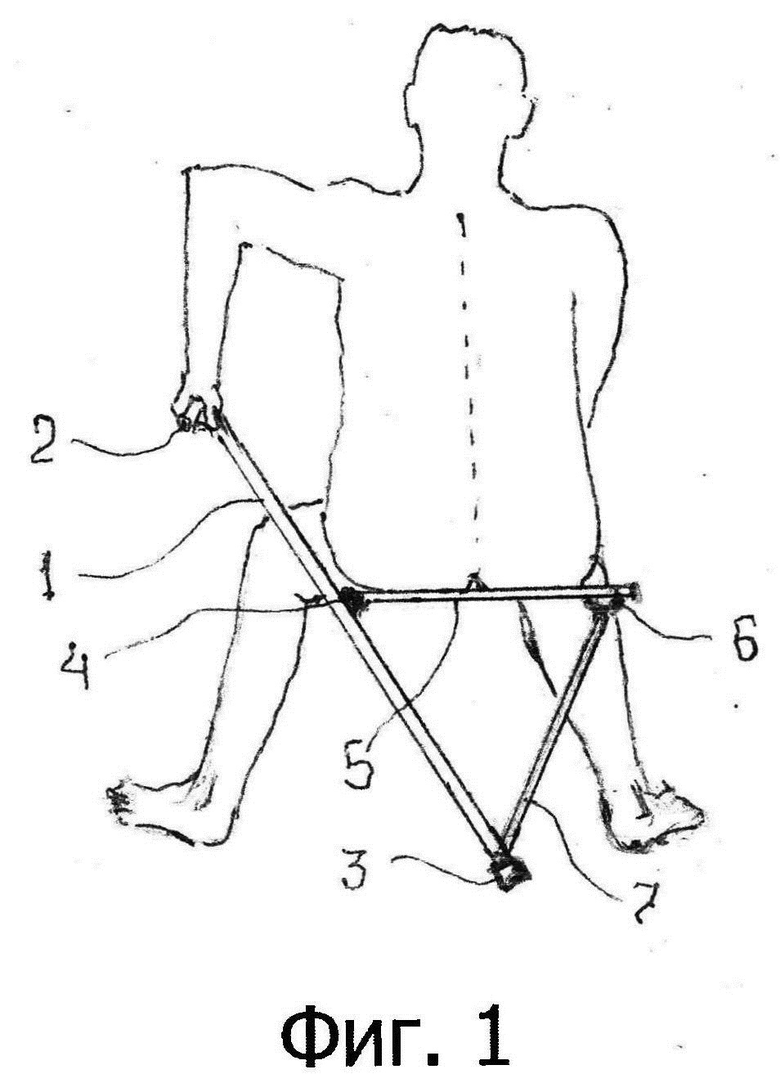

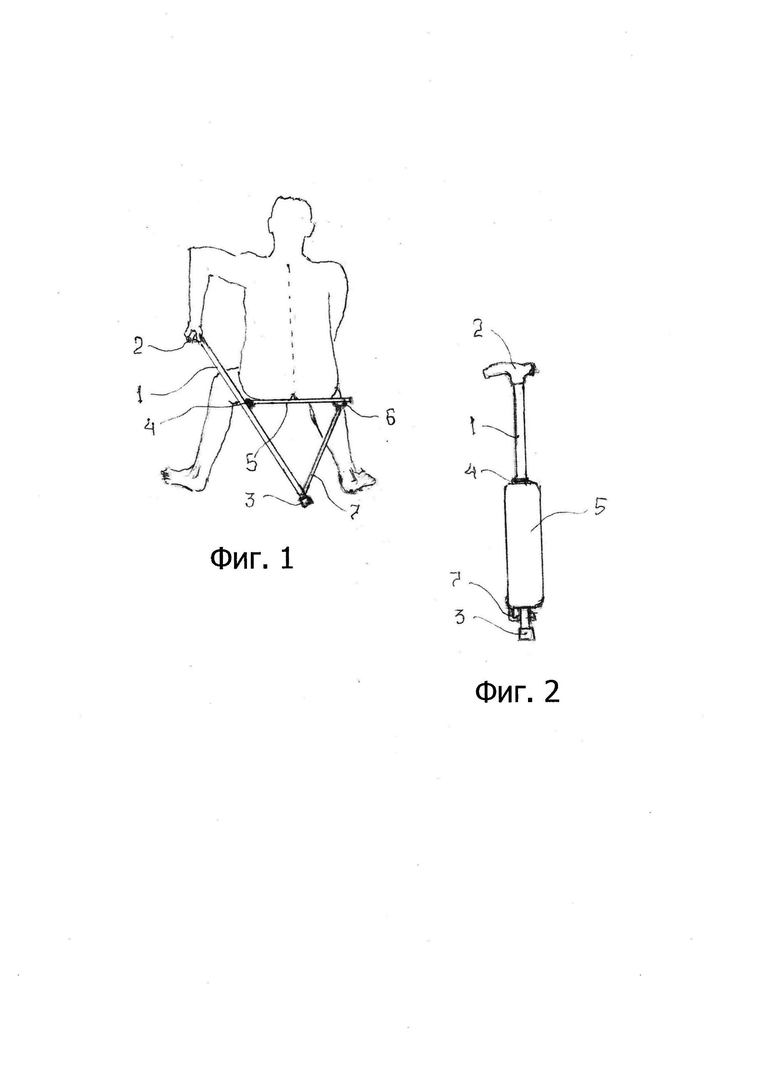

На фиг.1 показана трость-скамейка в разложенном состоянии, а на фиг.2 - в походном.

Трость-скамейка состоит из опорного стержня 1, снабженного рукоятью 2 и наконечником 3. На опорном стержне 1 посредством шарнира 4 закреплено сиденье 5 с фиксатором 6. В нижней части опорного стержня 1 шарнирно установлен рычаг 7.

Используется трость-скамейка следующим образом. При ходьбе с тростью-скамейкой сиденье 5 и рычаг 7 в походном положении примыкают к опорному стержню 1 и не мешают при ходьбе.

При необходимости отдохнуть пользователь отводит сиденье 5 от опорного стержня 1, также отводит рычаг 7 и вводит его в фиксатор 6 сиденья 5.

Таким образом, образуется равнобедренный треугольник с основанием из сиденья 5 и вершиной равных сторон с наконечником 3, что создает центральную опору для сиденья 5. Пользователь садится на сиденье 5 и придерживает конструкцию рукой за рукоять 2 опорного стержня 1.

Трость-скамейка представляет собой простейшее устройство для отдыха пожилых людей и инвалидов и состоит всего из трех элементов. Трость-скамейка, содержащая опорный стержень и закрепленное на ней шарнирно сиденье, отличающаяся тем, что в нижней точке опорного стержня шарнирно установлен рычаг, образующий в разложенном состоянии с ним равнобедренный треугольник с основанием из сиденья. Трость-скамейка обладает небольшим весом, высокой надежностью и несложна в производстве. 2 ил.

Трость-скамейка, содержащая опорный стержень и закрепленное на ней шарнирно сиденье, отличающаяся тем, что в нижней точке опорного стержня шарнирно установлен рычаг, образующий в разложенном состоянии с ним равнобедренный треугольник с основанием из сиденья.
