Устройство для демонстрации типов гинецея Российский патент 2025 года по МПК G09B23/38

Изобретение относится к наглядным учебным пособиям по ботанике и может быть использовано в общеобразовательных учреждениях на занятиях по ботанике и смежным дисциплинам в качестве демонстрационного материала по темам: «Цветок и его строение», «Типы цветков», «Фертильные части цветка» и т.п.

Широко известны устройства, наглядно демонстрирующие строение цветка, отображая внешний вид и некоторые особенности внутреннего строения цветка, и завязи, включающие детали, имитирующие околоцветник, андроцей и гинецей, иногда разборные (чашелистики и лепестки вставляются в пазы на цветоложе пластмассовой модели цветка), принципиально отличающиеся от прототипа механизмом движения деталей и биологическим смыслом демонстрируемых явлений (https://rosservis.spb.ru/magazin/product/model-cvetok-yabloni).

Наиболее близким к предлагаемому изобретению по совокупности признаков является учебное пособие по ботанике для демонстрации процесса самоопыления в цветке льна, состоящее из пластин, двигающихся при помощи шнура, имитируя движение тычинок к пестику (авторское свидетельство RU №354448). Наличие способности передвигать части цветка льна для достижения максимального дидактического эффекта при объяснении теоретического материала по соответствующей теме позволяет считать указанную модель прототипом к предложенному техническому решению.

Анализ известных технических решений показал, что технической проблемой в данной области является необходимость расширения арсенала средств, используемых для демонстрации разных вариантов гинецея с целью доступного объяснения и понимания изучаемого вопроса.

Технический результат изобретения - повышение дидактического эффекта при изучении типов гинецея цветка.

Для решения указанной технической проблемы и достижения заявленного технического результата устройство представлено в виде круглой металлической пластины, имитирующей цветоложе, на которой закрепляются от 1 до 3-х прямоугольных пластин из прозрачного гибкого пластика, имитирующих плодолистики. Нижняя часть пластин выполнена зубчатой формой, на которой закреплены магниты, обеспечивающие закрепление на металлической пластине. Боковые части снабжены магнитом - закрепкой для обеспечения пластинам определенной замкнутой формы в зависимости от изучаемого типа гинецея.

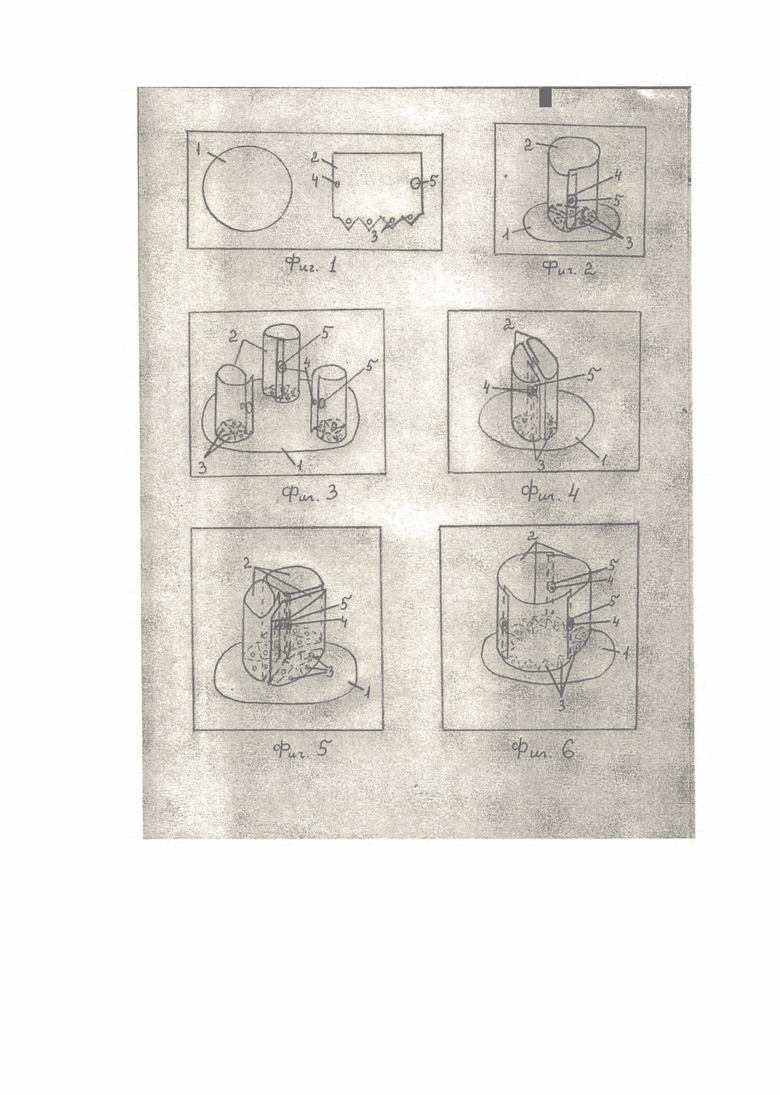

Устройство схематически представлено на фигурах.

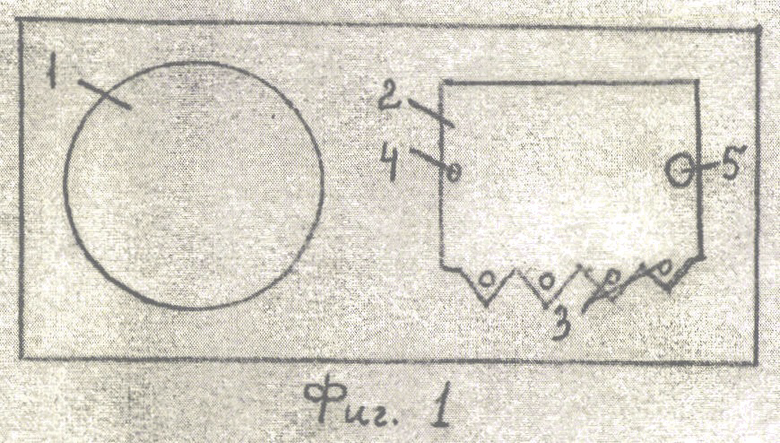

На фиг. 1 - представлены элементы устройства;

на фиг. 2 - мономерный тип гинецея;

на фиг. 3 - полимерный апокарпный тип гинецея;

на фиг. 4 - синкарпный 2-гаездный тип гинецея;

на фиг. 5 - синкарпный 3-гнездный тип гинецея;

на фиг. 6 - паракарпный тип гинецея.

Устройство представлено в виде круглой металлической пластины 1, имитирующей цветоложе, на котором закреплена прямоугольная пластина 2 из прозрачного гибкого пластика, имитирующая плодолистик. Нижняя часть пластины выполнена зубчатой формой, на которой закреплены магниты 3. Боковые части снабжены магнитом - закрепкой 4 и 5 для обеспечения пластине или пластинам определенной замкнутой формы.

Для формирования разных типов гинецея на металлической пластине 1 устанавливают от одной до трех пластин 2. Для мономерного типа гинецея закрепляют одну пластину 2. Для полимерного апокарпного - три пластины 2, образуя три пестика (фиг. 3). Синкарпный 2-гнездный включает две пластины 2 (фиг. 4), синкарпный 3-гнездный - три пластины (фиг. 5), паракарпный - три пластины 2, соединенные в один пестик посредством магнитов-закрепок 4 и 5 (фиг. 6).

Работает устройство следующим образом - преподаватель во время пояснения материала либо студент во время проверочной работы из имеющихся деталей формирует модели разных типов гинецея, прикрепляя магнитные основания пластиковых пластин 2 к металлической круглой пластине 1, параллельно придавая полученному цилиндру из пластины 2, замкнутой на магнитную закрепку, определенную форму: мономерный (фиг. 2), полимерный апокарпный (фиг. 3), синкарпный 2-гнездный (фиг. 4), синкарпный 3-гнездный (фиг. 5), паракарпный (фиг. 6).

По сравнению с прототипом, предложенное устройство позволит моделировать типы гинецея цветка за счет использования возможностей создавать из гибкого пластика - «плодолистики» цилиндры - «гнезда завязи», зафиксированные магнитами на металлической основе - круглой металлической пластине «цветоложе». Предлагаемое изобретение для демонстрации типов гинецея способно значительно облегчить объяснение и понимание сложной темы, входящей в учебные планы в разделах ботаники и смежных дисциплин, на биологических факультетах ВУЗов, в том числе в с/х ВУЗах.

Устройство для демонстрации типов гинецея относится к учебному пособию по ботанике для демонстрации типов гинецея. Устройство характеризуется тем, что содержит круглую металлическую пластину, имитирующую цветоложе, на которой зафиксированы в вертикальном положении, в зависимости от изучаемого типа гинецея, от одного до трех прямоугольных пластин из прозрачного гибкого пластика, имитирующих плодолистики, при этом их нижняя часть выполнена зубчатой формой и оснащена средствами для фиксации к металлической пластине, а боковые части пластин, имитирующих плодолистики, снабжены закрепкой для обеспечения пластине определенной замкнутой формы в зависимости от изучаемого типа гинецея. Технический результат изобретения - повышение дидактического эффекта при изучении типов гинецея цветка. 6 ил.

Устройство для демонстрации типов гинецея, характеризующееся тем, что содержит круглую металлическую пластину, имитирующую цветоложе, на которой зафиксированы в вертикальном положении от одного до трех прямоугольных пластин из прозрачного гибкого пластика, имитирующих плодолистики, при этом нижняя часть пластины выполнена зубчатой формой и оснащена средствами для фиксации, обеспечивающими закрепление на металлической пластине, а боковые части снабжены закрепкой для обеспечения пластине определенной замкнутой формы.
