Область техники, к которой относится изобретение
Изобретение относится к оружию и боеприпасам, а именно к снаряжению боеприпасов; расснаряжению боеприпасов; приспособлениям для них - разборке взрывателей, патронов, снарядов, реактивных снарядов, ракет или бомб, и может быть использовано для формирования зарядов комбинированных зарядов повышенного фугасного действия.
Уровень техники
Известен способ-аналог изготовления заряда боеприпаса, описанный в патенте RU 2405761 C1. Способ включает последовательную подачу порций взрывчатого вещества (ВВ) в корпус БП и запрессовку каждой из них пуансоном. Причем корпус БП размещают в матрице, а перед подачей каждой порции ВВ в корпусе БП устанавливают направляющую втулку и заканчивают его изготовление распрессовкой брикета ВВ в корпусе БП. Перед распрессовкой брикета ВВ между ним и пуансоном размещают прокладку из сжимаемого материала, преимущественно картона, с натягом 0-0,015 и толщиной 0,003-0,03 величины внутреннего диаметра корпуса БП в месте размещения прокладки, а каждую порцию ВВ запрессовывают до заданной плотности заряда под давлением, величина которого больше напряжения в нижнем слое ВВ, возникающего при выстреле БП при максимальных перегрузках. Использование изобретения позволяет повысить безопасность при изготовлении заряда боеприпаса.
Недостатком данного способа-аналога является более долгое изготовление заряда, а также невозможность изготовить комбинированный с периферийным слоем, способствующем повышению фугасного эффекта.
Известен вакуум-кусковой способ-прототип формования разрывных зарядов в корпусах крупнокалиберных боеприпасов, описанный в патенте SU 1841130 A1. Изобретение относится к технологии снаряжения боеприпасов взрывчатыми веществами. Вакуум-кусковой способ формирования разрывных зарядов в корпусах крупнокалиберных боеприпасов включает наполнение корпусов твердой фазой (чешуйками, таблетками, кусками, гранулами), вакуумирование их, заливку под давлением расплава взрывчатого вещества в межкусковое пространство и охлаждение отливки до отвердения. Для повышения скорости охлаждения отливок и качества зарядов корпуса наполняют твердой фазой в количестве 57-70% от веса заряда, расплав взрывчатого вещества с вязкостью выше 3 пуаз вводят в межкусковое пространство со скоростью 0,2-0,4 м/с и выдерживают под давлением после подачи последнего в течение 4-8 мин. Корпуса боеприпасов наполняют твердой фазой в виде прессованных кусков из высокопроцентной типа 5/95 тротило-гексогеновой смеси, а в межкусковое пространство вводят жидкотекучую смесь указанных компонентов в соотношении 40:60.
Недостатком данного способа-прототипа является сложность технологического процесса, связанная с применением оборудования для вакуумирования, а также тот факт, что формование кусковым методом исключает возможность создания периферийного слоя в заряде, способствующего повышению фугасного действия.
Раскрытие сущности изобретения
Задачей данного изобретения является создание способа формирования комбинированных зарядов повышенного фугасного действия за счёт внедрения в конструкцию заряда периферийного слоя, наполненного алюминием.
Технический результат настоящего изобретения заключается в создании способа формирования комбинированных зарядов повышенного фугасного действия.
Технический результат настоящего изобретения достигается тем, что в способе формирования комбинированных зарядов повышенного фугасного действия, включающем в себя заливку расплава смеси тротила и алюминия в снаряжаемое изделие, причем снаряжаемое изделие устанавливают в патрон и на снаряжаемое изделие устанавливают крышку с отверстием, равным по диаметру центральному каналу, формируемому в процессе заливки, и которое используют в дальнейшем для размещения в нём прессованного заряда, при этом процесс разделяют на два этапа, на каждом из которых заданы такие технологические параметры, как угол наклона установки и частота вращения, первый этап при этом начинается с момента начала и до окончания заливки расплава смеси тротила и алюминия, а второй этап - с момента окончания заливки до застывания периферийного слоя.
Снаряжаемое изделие, устанавливается в патрон, установленный на центрифугу, размещенную на станине имеющую поворотный механизм с возможностью изменения угла наклона от 0 до 90°. Данная установка имеет электронный тахометр с возможностью регулирования частоты оборотов в минуту от 500 до 2000 об/мин. На снаряжаемое изделие устанавливается крышка, имеющая вид прибыльной воронки с отверстием, равным центральному каналу для последующего размещения прессованного заряда, позволяющей регулировать толщину получаемого периферийного слоя. Затем происходит заполнение корпуса расплавом тротила и алюминия, при этом диаметр формируемого центрального канала равен диаметру отверстия крышки, а все излишки продукта уходят в прибыльную воронку. Для равномерного распределения расплава тротила и алюминия по стенке корпуса изделия (формирования периферийного слоя комбинированного заряда) технологический процесс делится на два этапа. На каждом этапе, в зависимости от содержания алюминия используются заданные технологические параметры. Содержание алюминия в периферийном слое может достигать от 5% до 80%.
Первый этап начинается с момента начала заливки и до окончания расплава тротила и алюминия в снаряжаемое изделие, а второй этап - с момента окончания заливки до кристаллизации сформированного периферийного слоя.
Под заданными технологическими параметрами следует понимать:
1) Угол наклона установки;
2) Частота (скорость) вращения.
После полной кристаллизации периферийного слоя комбинированного заряда установка останавливается и извлекается снаряженное периферийным слоем изделие и в центральный канал устанавливается прессованная тротиловая шашка.
Осуществление изобретения
Сущность заявленного изобретения поясняется следующим примером:
Пример №1
На первом этапе в изделие, снаряженное в стакан, установленное на центрифугу, под наклоном в 50° с частотой вращения 800 об/мин подавался расплав алюминия и ТГ (тротила и гексогена). Заданное содержание алюминия составило 10% от общей массы комбинированного заряда. На втором этапе, после окончания подачи расплава в полном объёме до кристаллизации частота вращения центрифуги составила 1500 об/мин, а угол наклона 60°. После чего в канал, полученный после формирования периферийного заряда, вкладывалась прессованная шашка взрывчатого вещества.
Затем проводилось сравнение фугасного эффекта взрыва заряда из монозаряда (литого ТГ (тротила и гексогена)) и комбинированного заряда ТГ с периферийным слоем, содержащим АСД-4 (алюминий) по параметрам воздушной ударной волны (тротиловый эквивалент) и по времени свечения продуктов горения.
Краткое описание чертежей

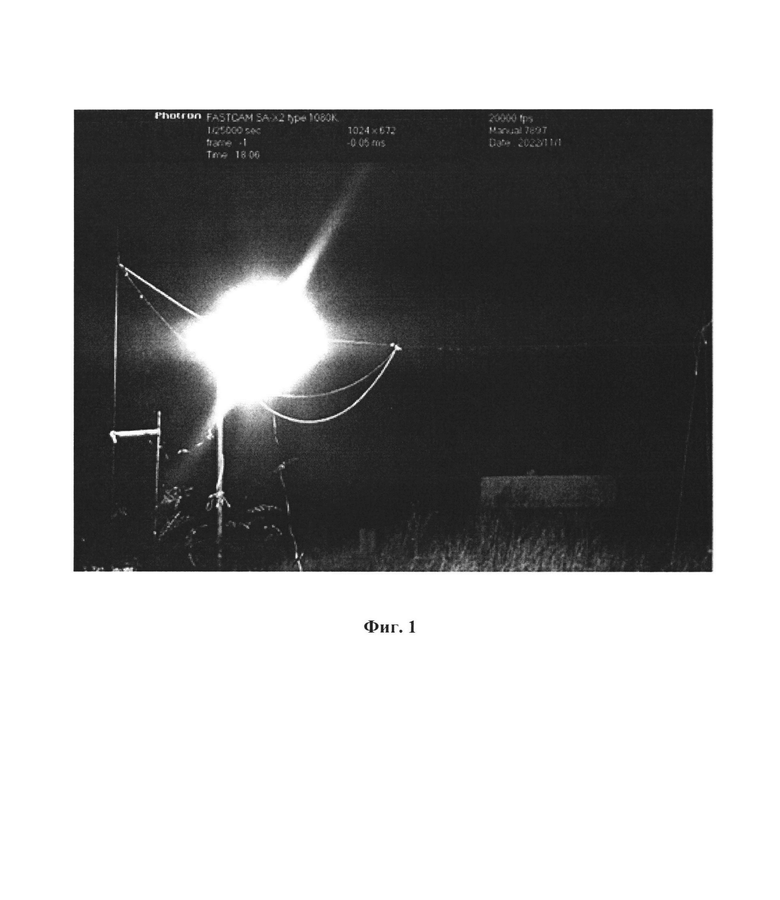

На фиг. 1 представлен момент инициирования комбинированного заряда ТГ с периферийным слоем, содержащим АСД-4 (алюминий). Время кадра 0 мс.

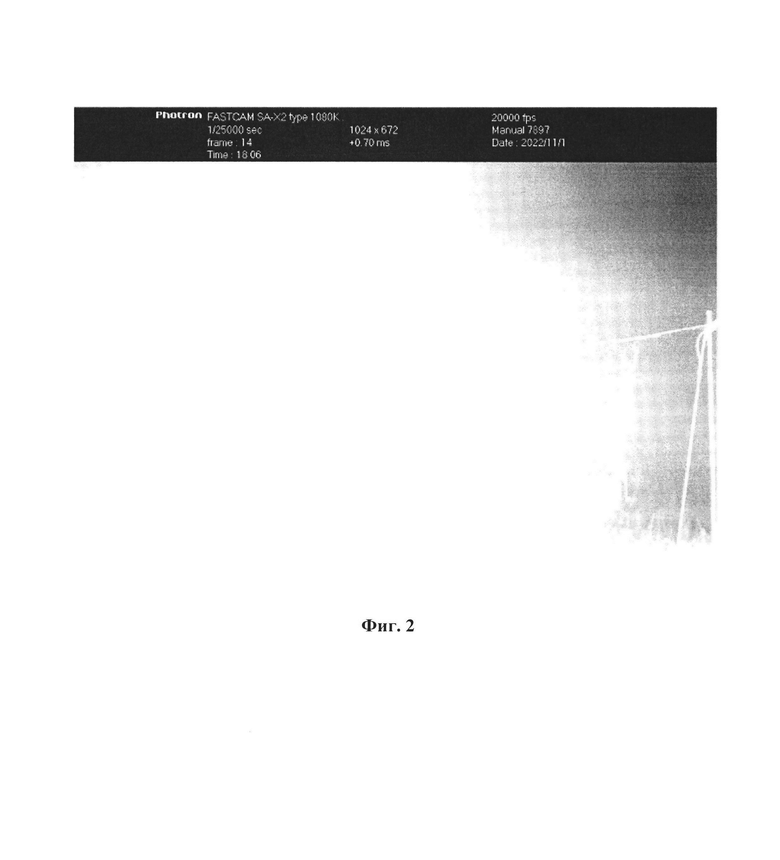

На фиг. 2 представлен момент работы переферийного слоя, содержащего АСД-4 (алюминий), комбинированного заряда ТГ. Время кадра 0,7 мс.

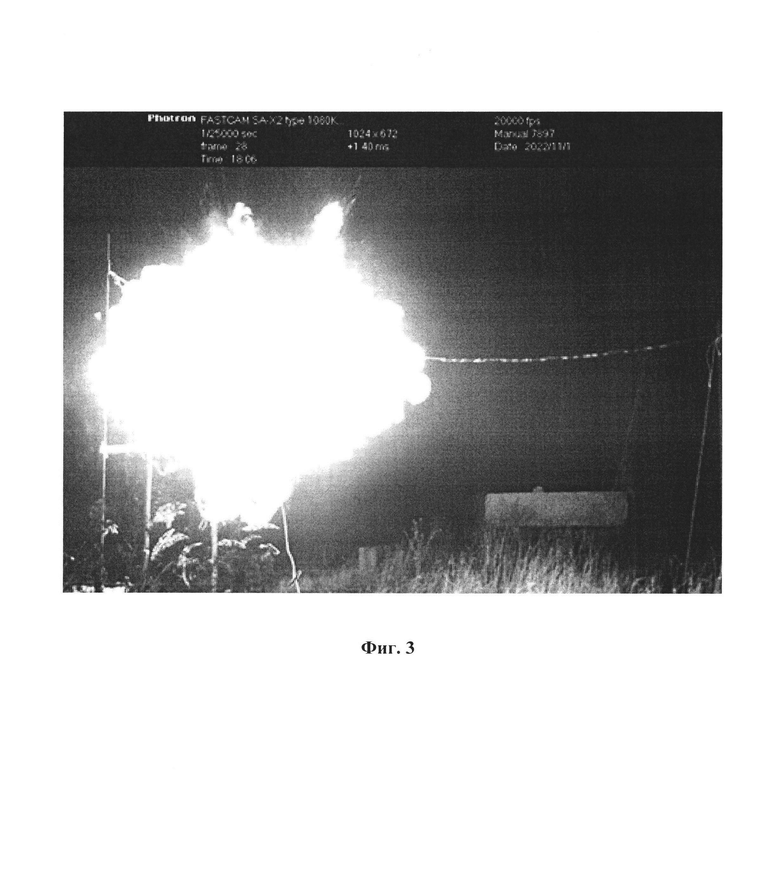

На фиг. 3 представлен момент работы (расширения) продуктов детонации комбинированного заряда ТГ с периферийным слоем, содержащим АСД-4 (алюминий). Время кадра 1,4 мс.

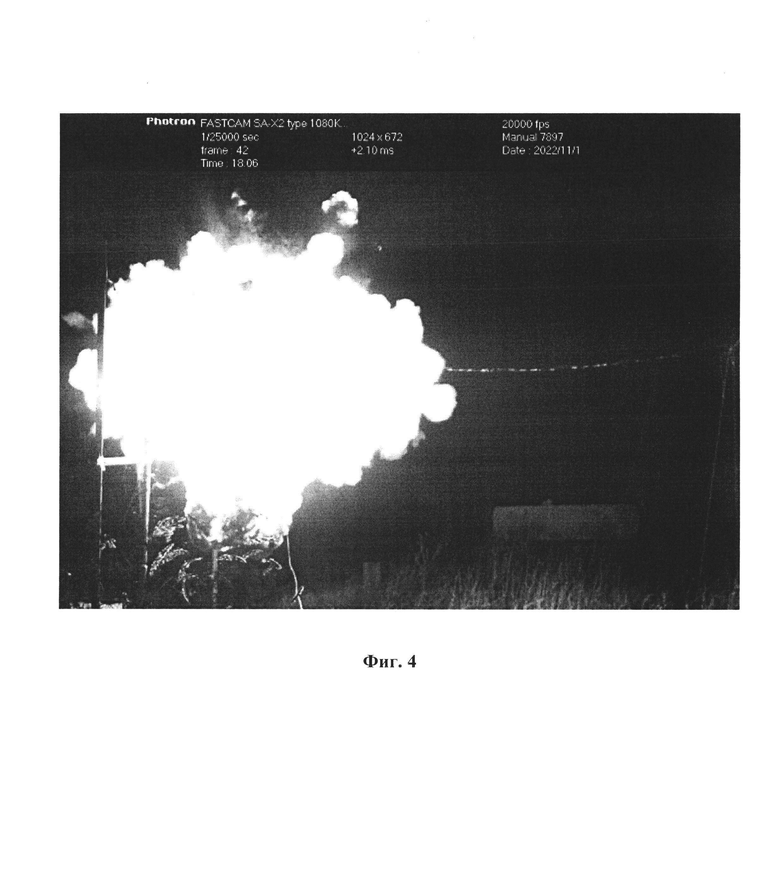

На фиг. 4 представлен момент продолжения работы (расширения) продуктов детонации комбинированного заряда ТГ с периферийным слоем, содержащим АСД-4 (алюминий). Время кадра 2,1 мс.

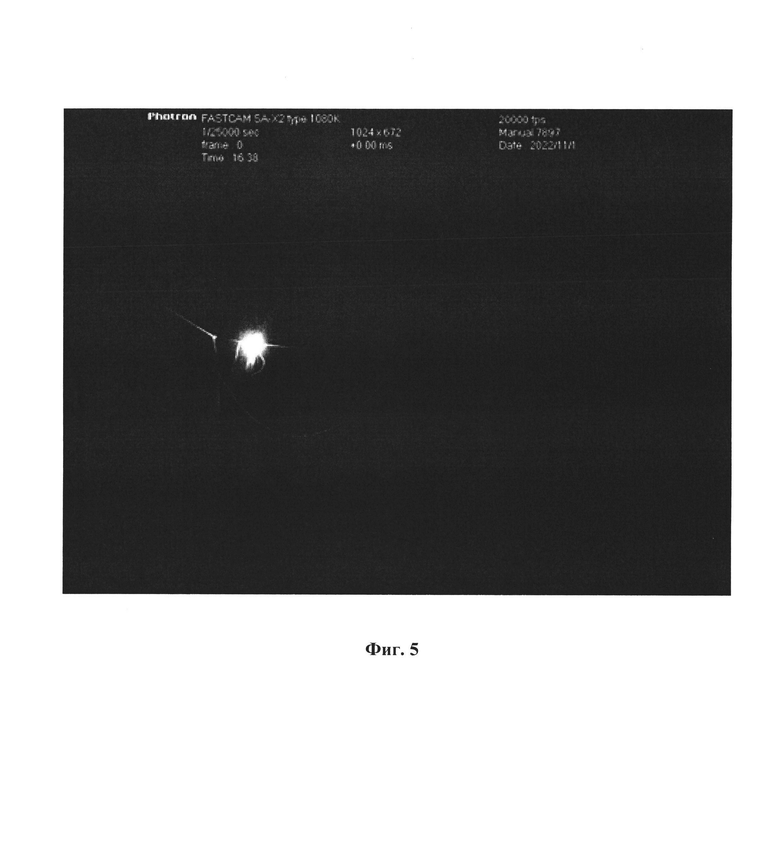

На фиг. 5 представлен момент инициирования монозаряда (литого ТГ (тротила и гексогена)). Время кадра 0 мс.

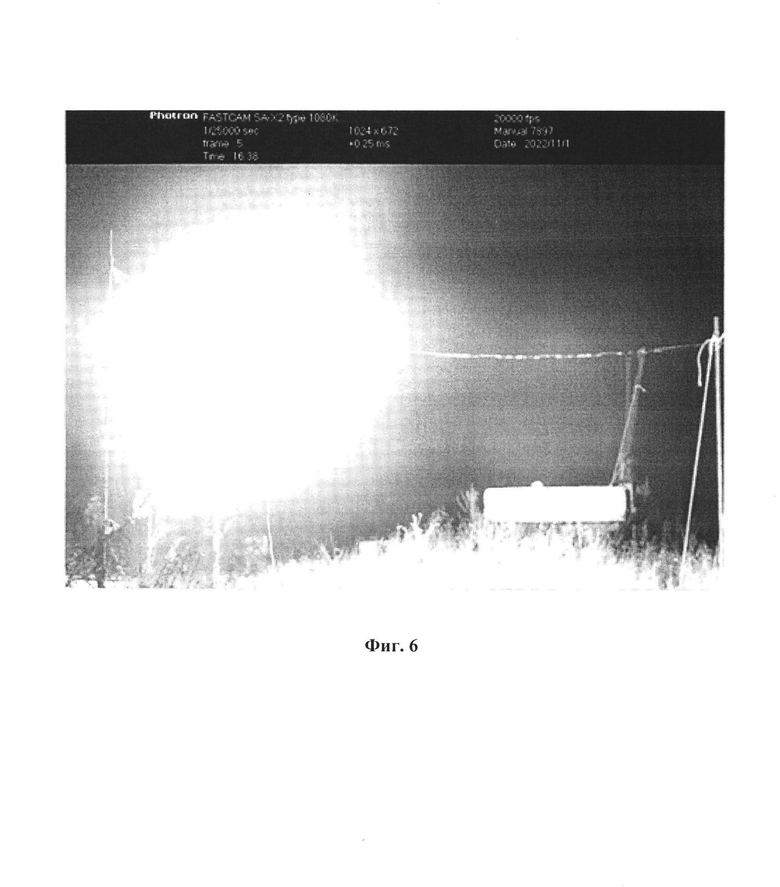

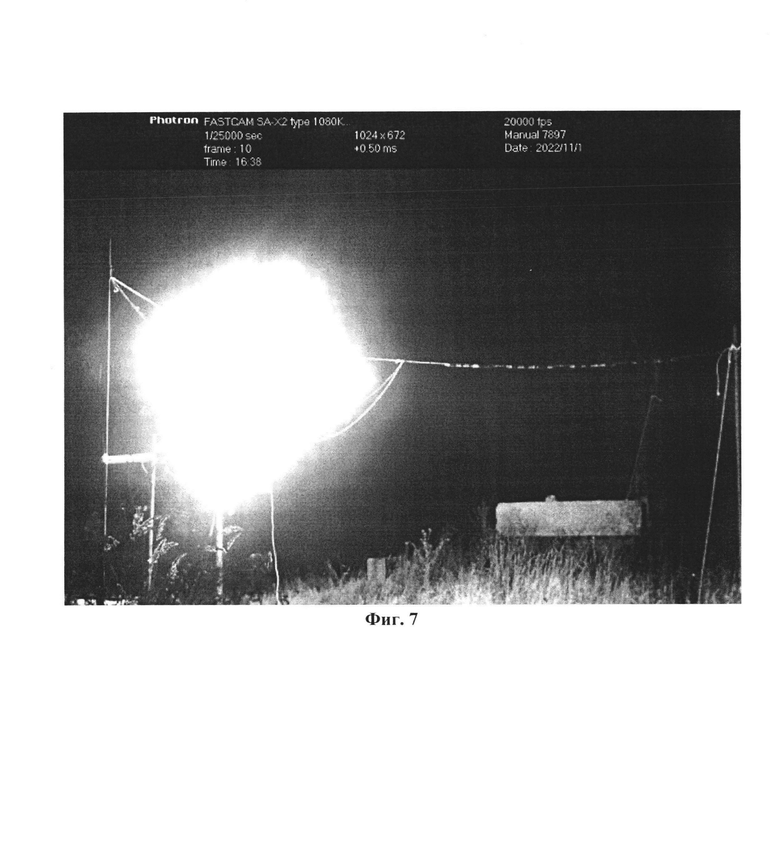

На фиг. 6 и 7 представлены моменты работы монозаряда (литого ТГ (тротила и гексогена)). Время кадра 0,25 мс и 0,5 мс.

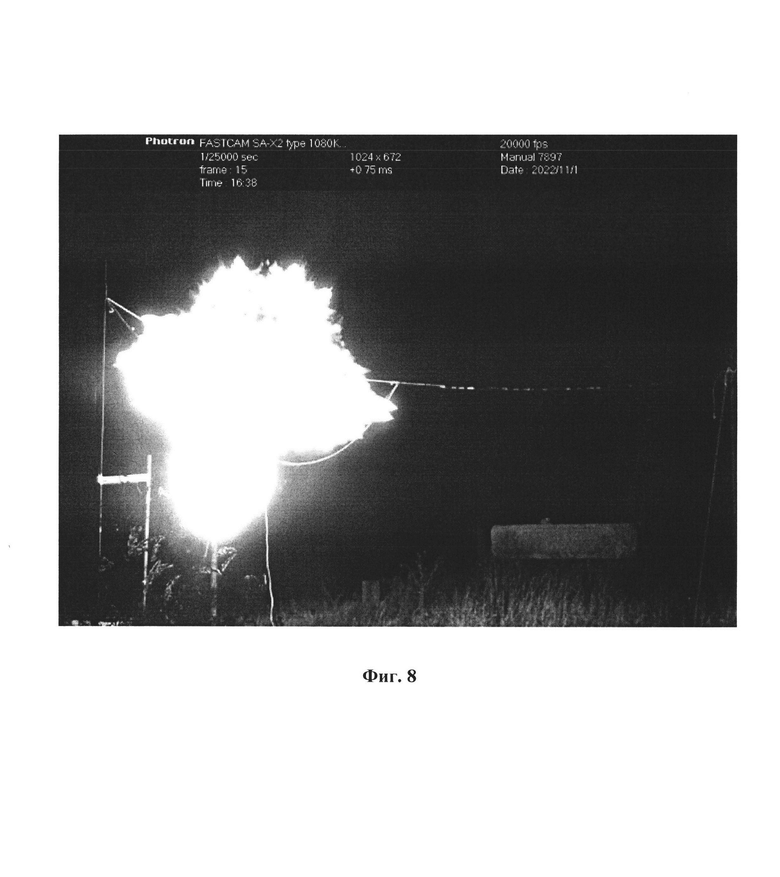

На фиг. 8 представлен момент начала фазы сжатия работы монозаряда (литого ТГ (тротила и гексогена)). Врем кадра 0,75 мс.
Представлены кадры высокоскоростной видеосъёмки сравнительных испытаний монозаряда (литого ТГ (тротила и гексогена)) и комбинированного заряда ТГ (тротила и гексогена) с периферийным слоем, содержащим АСД-4 (алюминий). Результаты сравнительных испытаний показали, что тротиловый эквивалент при действии заряда с периферийным слоем на 20…30% выше, чем при действии литого заряда без периферийного слоя.
Кроме того, анализ кадров высокоскоростной видеосъёмки, полученных при сравнительных испытаниях литых и комбинированных зарядов с периферическим слоем, показал, что применение комбинированных зарядов увеличивает длительность свечения продуктов взрыва в 3…4 раза.
Таким образом, использование технологии центробежной заливки для изготовления комбинированных зарядов с периферийным слоем позволяет создавать заряды, которые, при равных массово-габаритных характеристиках имеют преимущество перед литыми зарядами по фугасному действию.
название | год | авторы | номер документа |
---|---|---|---|
Вакуум-кусковой способ формования разрывных зарядов в корпусах крупнокалиберных боеприпасов | 1966 |
|
SU1841130A1 |
Взрывчатый состав ТГФА-30 | 1971 |
|
SU1841269A1 |
ФУГАСНЫЙ ВЗРЫВЧАТЫЙ СОСТАВ | 2006 |
|
RU2315026C1 |
СПОСОБ СТРЕЛЬБЫ АРТИЛЛЕРИЙСКИМ СНАРЯДОМ, ДЕТОНИРУЮЩЕЕ СНАРЯЖЕНИЕ | 2002 |
|
RU2235967C1 |
РАЗРЫВНОЙ ЗАРЯД | 2003 |
|
RU2249783C2 |
Взрывчатое вещество для снаряжения литьем фугасных боеприпасов | 1969 |
|
SU1841215A1 |
СПОСОБ РАССНАРЯЖЕНИЯ БОЕПРИПАСОВ | 1993 |
|
RU2074383C1 |
КОМБИНИРОВАННЫЙ ВЗРЫВНОЙ ЗАРЯД | 2017 |
|
RU2643844C1 |
Боевая часть гранаты для реактивного противотанкового гранатомета | 2023 |
|
RU2825808C2 |
РАЗРЫВНОЙ ЗАРЯД ОБЫЧНЫХ СРЕДСТВ ПОРАЖЕНИЯ И БОЕПРИПАСОВ ОСНОВНОГО НАЗНАЧЕНИЯ | 2014 |
|
RU2590803C1 |
Изобретение относится к оружию и боеприпасам и может быть использовано для формирования зарядов комбинированных зарядов фугасного действия. Способ формирования комбинированного заряда фугасного действия включает в себя заливку расплава смеси тротила и алюминия в снаряжаемое изделие. Снаряжаемое изделие устанавливают в патрон установки и на снаряжаемое изделие устанавливают крышку с отверстием, равным по диаметру центральному каналу, формируемому в процессе заливки, и которое используют в дальнейшем для размещения в нём прессованного заряда. Установка выполнена в виде размещенной на станине центрифуги, выполненной с возможностью изменения частоты ее вращения, и имеет поворотный механизм с возможностью изменения угла наклона установки. Процесс разделяют на два этапа, на каждом из которых заданы такие технологические параметры, как угол наклона установки и частота вращения. Первый этап начинается с момента начала и до окончания заливки расплава смеси тротила и алюминия, а второй этап - с момента окончания заливки до застывания периферийного слоя. Далее после застывания периферийного слоя комбинированного заряда установку останавливают, извлекают снаряженное периферийным слоем изделие и в центральный канал устанавливают прессованный заряд в виде шашки взрывчатого вещества. Технический результат заключается в создании способа формирования комбинированных зарядов повышенного фугасного действия. 8 ил.
Способ формирования комбинированного заряда фугасного действия, включающий в себя заливку расплава смеси тротила и алюминия в снаряжаемое изделие, отличающийся тем, что снаряжаемое изделие устанавливают в патрон установки и на снаряжаемое изделие устанавливают крышку с отверстием, равным по диаметру центральному каналу, формируемому в процессе заливки, и которое используют в дальнейшем для размещения в нём прессованного заряда, причем установка выполнена в виде размещенной на станине центрифуги, выполненной с возможностью изменения частоты ее вращения, и имеет поворотный механизм с возможностью изменения угла наклона установки, при этом процесс разделяют на два этапа, на каждом из которых заданы такие технологические параметры, как угол наклона установки и частота вращения, первый этап при этом начинается с момента начала и до окончания заливки расплава смеси тротила и алюминия, а второй этап - с момента окончания заливки до застывания периферийного слоя, далее после застывания периферийного слоя комбинированного заряда установку останавливают, извлекают снаряженное периферийным слоем изделие и в центральный канал устанавливают прессованный заряд в виде шашки взрывчатого вещества.
