ГИДРОМАССАЖНАЯ ДУШЕВАЯ КАБИНА С АВТОМАТИЗИРОВАННОЙ СИСТЕМОЙ УПРАВЛЕНИЯ Российский патент 2025 года по МПК A61H9/00 A47K3/28

Изобретение относится к области медицины, в частности к оборудованию для оздоровительно-лечебных гидротермических процедур [A61H 9/00, B05B 1/02, B05B 1/12, B05B 1/18, A47K 3/28].

Известен ТРЕНАЖЕР ДЛЯ ЗАКАЛИВАНИЯ [RU 154779, опубликовано: 10.09.2015], включающий входные штуцеры для подключения холодной и горячей воды, трубы и смесители с устройствами регулирования температуры, душевую установку, отличающийся тем, что включает распределители холодной и горячей воды, по меньшей мере, два смесителя, снабженных устройствами контроля температуры, каждый из смесителей соединен с устройством регулирования напора воды, соединенным, в свою очередь, по меньшей мере, с одной протяженной трубой душевой установки, снабженной отверстиями и/или душевыми насадками. Трубы душевой установки выполнены с параллельным или радиальным расположением или замкнутыми в контур. Трубы душевой установки могут быть выполнены с возможностью размещения их на полу, и/или потолке, и/или стене и/или закрепленными к стойкам. Устройство регулирования температуры воды может быть выполнено в виде вентиля или в виде термостатического элемента. Устройство контроля температуры выполнено в виде термометра или в виде термодатчика. Тренажер для закаливания может быть снабжен автоматическим регулятором температуры и напора воды.

Однако применение устройства не обеспечивает гидромассаж с автоматическим регулированием режимов истечения струй воды из насадок.

Известен СПОСОБ ГИДРОТЕРАПЕВТИЧЕСКОГО КАВИТАЦИОННОГО ВОЗДЕЙСТВИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ [RU 2561292, опубликовано: 27.08.2015], включающий создание потока жидкости под давлением, ускорение потока и создание в потоке зоны кавитации, а также комбинированного термического, физического, механического, ударно-вибрационного и вакуумного воздействия на участок тела пациента с возможностью изменения расстояния до зоны воздействия, отличающийся тем, что ускорение потока и создание зоны кавитации обеспечивают путем закручивания потока жидкости кавитационным сопловым аппаратом, формируя при этом зону кавитации и зону разряжения по оси вращающегося потока, создают выходной конический концентричный многослойный массирующий поток с несколькими последовательно расположенными зонами,: начальная зона которого представляет собой вихревую конусную струю, осуществляющую последовательно от периферии к ее центру кольцевое орошение мелкодисперсными каплями, игольчатый душ напорными струями, ударно-вибрационное кольцевое воздействие, а в центральной части - вакуумное воздействие, зона массирующего потока с активным кавитационным дроблением потока, осуществляющая кольцевое орошение мелкими каплями активированной воды, игольчатый душ кольцевой формы субмиллиметровыми струями воды, а в центральной части воздействие водным потоком, насыщенным парогазовыми кавитацонными пузырьками, разрушающимися как в потоке, так и при столкновении с поверхностью тела, зона массирующего потока с разрушением субмиллиметровых струй, осуществляющая орошение мелкими каплями активированной воды, игольчатый душ кольцевой структуры высокоскоростными мелкодисперсными каплями, в центральной части потока воздействие ионизированной парогазовой смесью и последняя зона затухания, осуществляющая орошение мелкодисперсными каплями активированной воды. Расстояние до зоны воздействия и наклон выходного массирующего потока по отношении к зоне воздействия выбираются в зависимости от общего состояния здоровья пациента и состояния кожного покрова в зоне обработки и могут меняться или чередоваться. Устройство для осуществления гидротерапевтического воздействия, включающее водонапорный узел, выполненный с обеспечением регулировки давления в гибком шланге, на конце которого расположен возбудитель кавитации, отличающееся тем, что возбудитель кавитации выполнен в виде многокамерного кавитирующего соплового аппарата, включающего корпус с формирующим поток конусом, входным завихрителем, выравнивателем, выходным завихрителем и конфузором.

Однако применение устройства не обеспечивает гидромассаж с автоматическим регулированием режимов истечения струй воды из насадок.

Наиболее близким аналогом является ДУШЕВАЯ КАБИНА [RU 215057, опубликовано: 28.11.2022], включающая водонесущие трубы, смонтированные на стойке, и рабочие трубы, рабочие трубы присоединены к источнику воды, а в стенках водонесущих труб выполнены выпускные отверстия и направлены в сторону рабочей зоны, отличающаяся тем, что душевая кабина выполнена цилиндрической формы, стойка и рабочие трубы смонтированы на цилиндрической поверхности душевой кабины, каждая водонесущая труба оснащена водопроводным краном, водонесущие трубы расположены параллельно относительно друг друга и соединены с рабочими трубами посредством водопроводных кранов, причем к центральным частям рабочих труб смонтированы магистрали для параллельной подачи воды разной температуры и давления в водонесущие трубы, на каждой магистрали подачи воды смонтированы регулятор температуры воды, водяной регулируемый насос и манометр, а под стойкой, рабочими трубами и в верхней части душевой кабины смонтированы опоры. Водонесущие трубы выполнены С-образной формы и расположены горизонтально. Выпускные отверстия расположены в шахматном порядке по отношению к отверстиям соседних водонесущих труб. Опоры под рабочими трубами выполнены шарнирными и регулируемыми по высоте. Опоры под стойкой и рабочими трубами выполнены в виде колесных опор. Водонесущие трубы выполнены прямолинейными и расположены вертикально.

Однако применение устройства не обеспечивает гидромассаж с автоматическим регулированием режимов истечения струй воды из насадок.

Технический результат изобретения заключается в обеспечении гидромассажа с программируемым регулированием режимов душевой кабины.

Указанный технический результат достигается за счет того, что гидромассажная душевая кабина с автоматизированной системой управления, включающая водонесущие трубы, смонтированные на стойке, и рабочие трубы, рабочие трубы соединены к источнику воды, душевая кабина выполнена цилиндрической формы, стойка и рабочие трубы смонтированы на цилиндрической поверхности душевой кабины, каждая водонесущая труба оснащена водопроводным краном, водонесущие трубы расположены параллельно друг относительно друга и соединены с рабочими трубами посредством водопроводных кранов, причем к центральным частям рабочих труб смонтированы магистрали для параллельной подачи воды разной температуры и давления в водонесущие трубы, а на каждой магистрали подачи воды смонтированы регулятор температуры воды, водяной регулируемый насос и манометр, отличающаяся тем, что на водонесущих трубах жестко смонтированы патрубки, на которых смонтированы распылительные головки и направлены в сторону рабочей зоны, каждая распылительная головка содержит корпус с крышкой, в полости корпуса с крышкой одним торцом соединен электродвигатель, а на валу электродвигателя смонтирована обойма, в отверстиях которой с равным угловым шагом установлены насадки со сквозными каналами, электродвигатели каждой распылительной головки соединены между собой электрической цепью параллельным соединением, причем регуляторы температуры воды, водяные регулируемые насосы и электродвигатели соединены с блоком управления, который взаимосвязан с устройством управления, а входные регулируемые параметры на регуляторы температуры воды для регулирования температуры и на водяные регулируемые насосы для давления воды в магистралях и интервальное включение электродвигателей для поворота обойм в распылительных головках осуществляется передачей сигнала от устройства управления на блок управления.

В частности, распылительные головки могут быть расположены в шахматном порядке по отношению к распылительным головкам соседних водонесущих труб.

В частности, насадки выполнены цилиндрической формы, конической расходящейся или конической сходящейся формы.

В частности, сквозные каналы выполнены цилиндрической, квадратной, овальной, треугольной или многолучевой формы.

В частности, сквозные каналы выполнены в виде множества сквозных отверстий, расположенных параллельно друг другу.

В частности, водонесущие трубы выполнены С-образной формы и расположены горизонтально.

В частности, под стойкой, рабочими трубами и в верхней части душевой кабины смонтированы опоры.

В частности, опоры под рабочими трубами выполнены шарнирными и регулируемыми по высоте.

В частности, опоры под стойкой и рабочими трубами выполнены в виде колесных опор.

В частности, водонесущие трубы выполнены прямолинейными и расположены вертикально.

В частности, в качестве устройства управления может быть применена электронная вычислительная машина (ЭВМ) или мобильные устройства.

В частности, передача сигнала от устройства управления на блок управления может осуществляться по проводной связи или посредством мобильного интернета на средства ЭВМ или мобильные устройства.

Краткое описание чертежей.

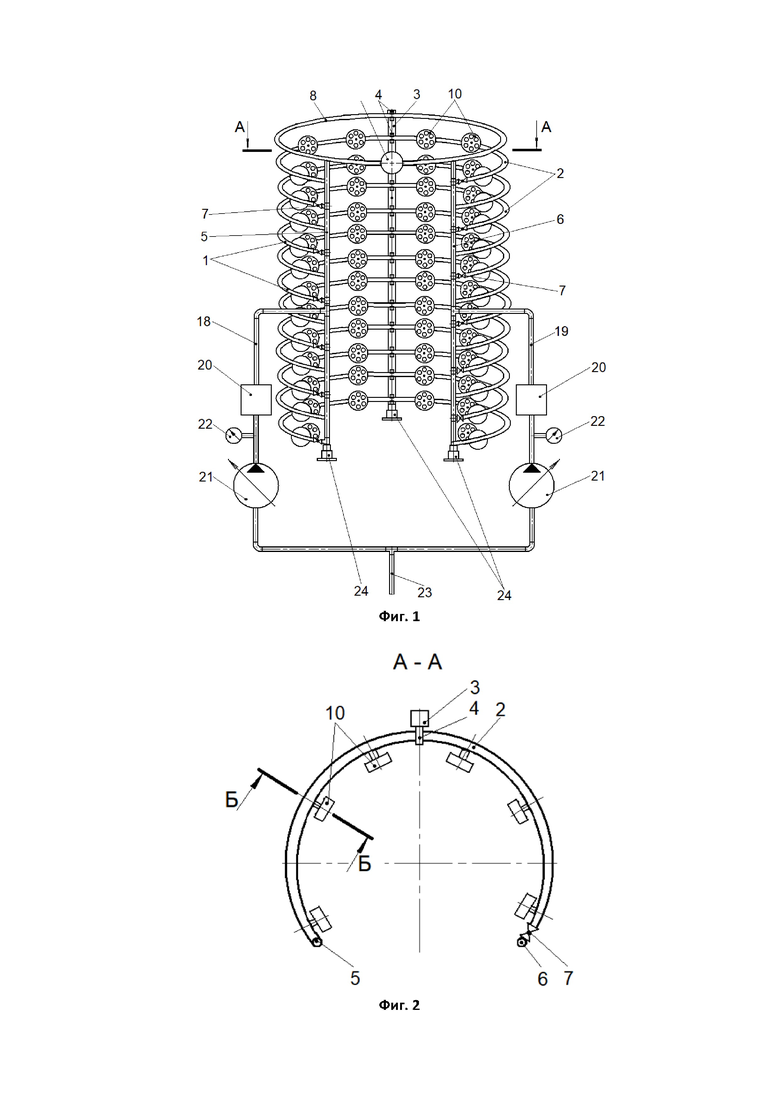

На фиг. 1 представлена гидромассажная душевая кабина с автоматизированной системой управления с горизонтальными водонесущими трубами, вид спереди.

На фиг. 2 представлено продольное сечение душевой кабины по линии А - А.

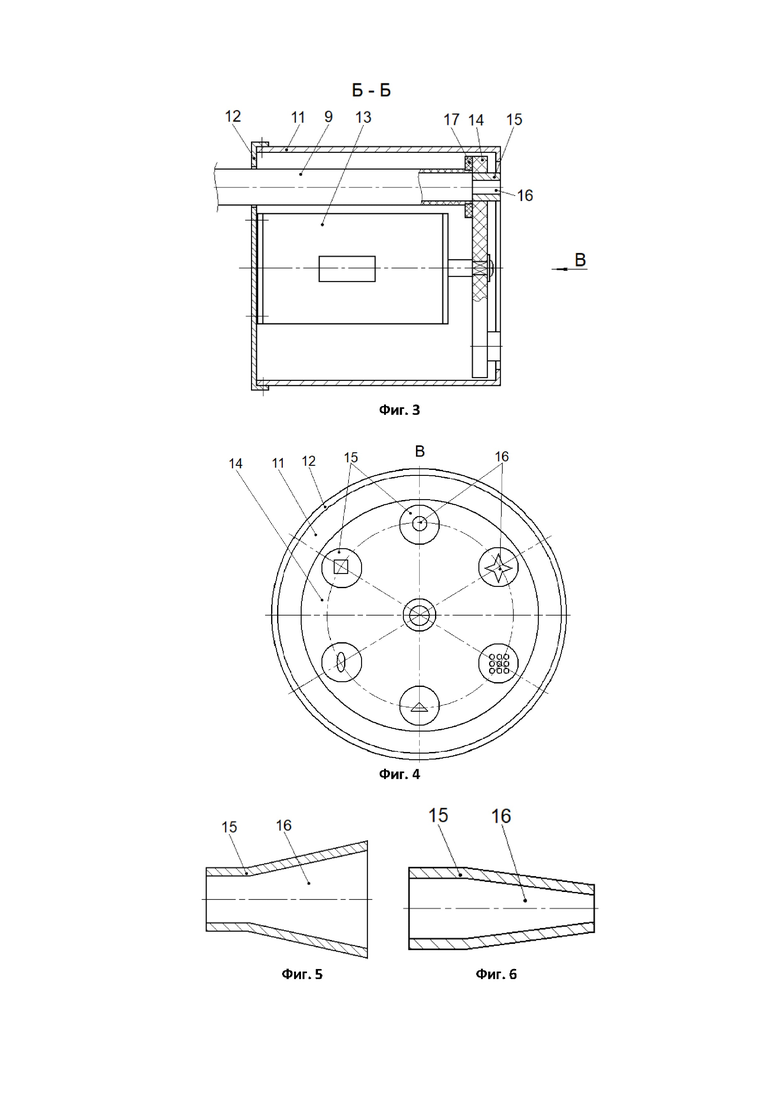

На фиг. 3 представлено продольное сечение распылительной головки по линии Б - Б.

На фиг. 4 представлена распылительная головка, вид В.

На фиг. 5 представлен конический расходящийся насадок.

На фиг. 6 представлен конический сходящийся насадок.

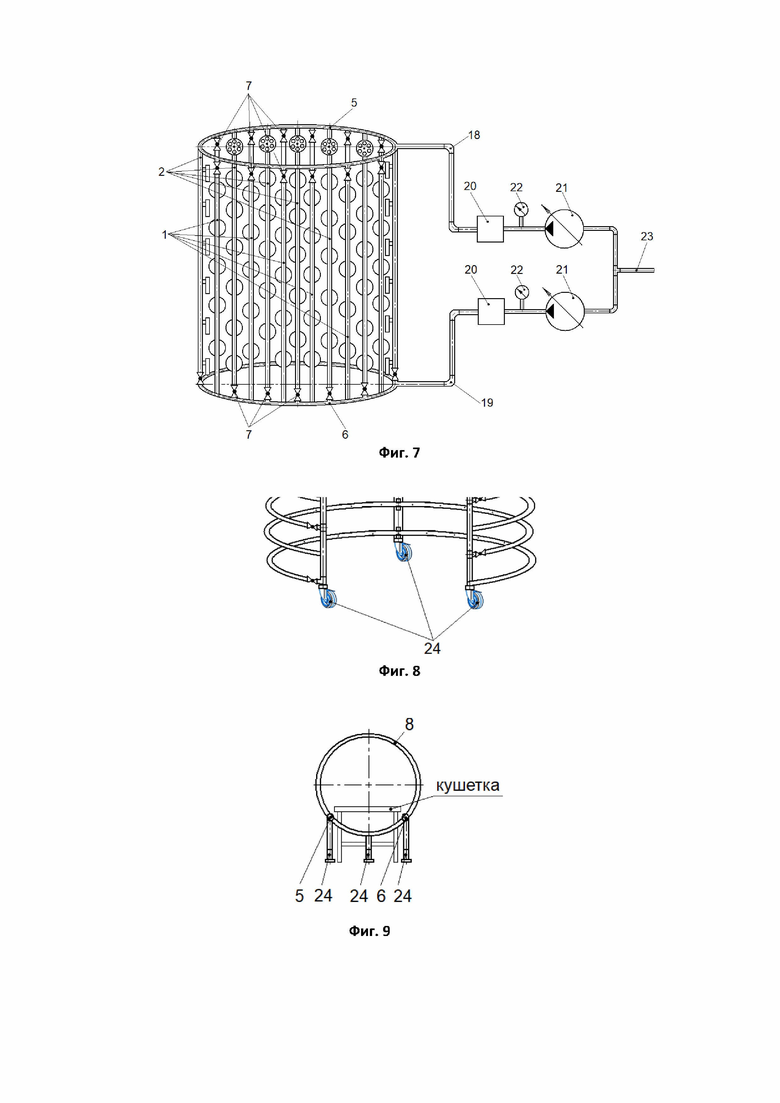

На фиг. 7 представлена гидромассажная душевая кабина с автоматизированной системой управления с вертикальными водонесущими трубами, вид спереди.

На фиг. 8 представлена гидромассажная душевая кабина с автоматизированной системой управления на колесных опорах.

На фиг. 9 представлено положение гидромассажная душевая кабина с автоматизированной системой управления на шарнирных и регулируемых по высоте опорах над кушеткой с лежачим пациентом.

На фигурах обозначено: 1, 2 – водонесущие трубы, 3 – стойка, 4 – держатель, 5, 6 – рабочие трубы, 7 – водопроводный кран, 8 – кронштейн, 9 – патрубок, 10 – распылительная головка, 11 – цилиндрический корпус, 12 – крышка, 13 – электродвигатель, 14 - обойма, 15 – насадки, 16 - сквозные каналы, 17 – шайбы, 18, 19 – магистрали, 20 – регулятор температуры воды, 21 – водяной регулируемый насос, 22 – манометр, 23 – источник воды, 24– опоры.

Осуществление полезной модели.

Гидромассажная душевая кабина с автоматизированной системой управления включает водонесущие трубы 1, 2, смонтированные на стойке 3 посредством держателей 4, и рабочие трубы 5, 6. На каждой водонесущей трубе 1, 2 смонтирован водопроводный кран 7, а в верхней части стойки 1 смонтирован кронштейн 8.

Гидромассажная душевая кабина с автоматизированной системой управления выполнена цилиндрической формы. Стойка 3 и рабочие трубы 5, 6 смонтированы на цилиндрической поверхности душевой кабины.

Водонесущие трубы 1, 2 расположены параллельно друг относительно друга и соединены с рабочими трубами 5, 6.

В частности, водонесущие трубы 1, 2 могут быть выполнены С-образной формы и расположены горизонтально (см. Фиг. 1) или прямолинейными и расположены вертикально (см. Фиг.4).

Одна сторона водонесущих труб 1, 2 выполнена открытой для соединения рабочими трубами 5, 6 посредством водопроводного крана 7, а другая сторона водонесущих труб 1, 2 выполнена закрытой для жесткого соединения с рабочими трубами 5, 6.

На водонесущих трубах 1, 2 жестко смонтированы патрубки 9, на которых смонтированы распылительные головки 10 и направлены в сторону рабочей зоны. В частности, распылительные головки 10 могут быть расположены в шахматном порядке по отношению к распылительным головкам 10 соседних водонесущих труб 1, 2.

Каждая распылительная головка 10 содержит цилиндрический корпус 11 с крышкой 12. В полости корпуса 11 с крышкой 12 одним торцом соединен электродвигатель 13, а на валу электродвигатель 13 смонтирована обойма 14, в отверстиях которой с равным угловым шагом установлены насадки 15 со сквозными каналами 16. На свободном конце патрубков 9 жестко установлены шайбы 17, обеспечивающие плотное прилегание обойм 14 к патрубкам 9 и исключающие протечки воды.

В различных вариантах реализации, насадки 15 могут быть выполнены цилиндрической формы, конической расходящейся или конической сходящейся формы (см. Фиг. 3, Фиг. 5, Фиг. 6).

В различных вариантах реализации, сквозные каналы 16 могут иметь форму цилиндрического, квадратного, овального, треугольного, многолучевого отверстия или форму множества сквозных отверстий, расположенных параллельного друг другу (см. Фиг. 4).

К центральным частям рабочих труб 5, 6 смонтированы магистрали 18, 19 для параллельной подачи воды разной температуры и давления в водонесущие трубы 1, 2. На каждой магистрали 18, 19 смонтированы регулятор температуры воды 20, водяной регулируемый насос 21 и манометр 22. Рабочие трубы 5, 6 посредством магистралей 18, 19 соединены к источнику воды 23.

Под стойкой 3, рабочими трубами 5, 6 и в верхней части душевой кабины на кронштейне 8 смонтированы опоры 24 (см. Фиг. 1).

Опоры 24 под стойкой 3 и рабочими трубами 5, 6 могут быть выполнены в виде колесных опор (см. Фиг. 8).

В частности, опоры 24 под рабочими трубами 5, 6 могут быть выполнены шарнирными и регулируемыми по высоте (см. Фиг. 9).

Электродвигатели 13 каждой распылительной головки 10 соединены между собой электрической цепью параллельным соединением.

Регуляторы температуры воды 20, водяные регулируемые насосы 21 и электродвигатели 13 соединены с блоком управления, который взаимосвязан с устройством управления (на Фиг. 1 и Фиг. 7 не указаны), а входные регулируемые параметры на регуляторы температуры воды 20 для регулирования температуры и на водяные регулируемые насосы 21 для давления воды в магистралях и интервальное включение электродвигателей 13 для поворота обойм 14 на требуемый угол в распылительных головках 10 осуществляется передачей сигнала от устройства управления на блок управления.

В качестве устройства управления может быть применена электронная вычислительная машина (ЭВМ) или мобильные устройства (планшетный компьютер, смартфон, айфон).

Передача сигнала от устройства управления на блок управления может осуществляться по проводной связи или посредством мобильного интернета на средства ЭВМ или мобильные устройства.

Гидромассажную душевую кабину с автоматизированной системой управления используют следующим образом.

Гидромассажную душевую кабину (см. Фиг. 1) используют в вертикальном положении как для пациентов без ограниченных возможностей здоровья, так и для пациентов с ограниченными возможностями здоровья – инвалидов-колясочников.

В зависимости от роста пациента без ограниченных возможностей здоровья или высоты расположения инвалида-колясочника от уровня пола, посредством водопроводных кранов 7, при необходимости, перекрывают подачу воды в «лишние» водонесущие трубы 1, 2.

Гидромассажную душевую кабину (см. Фиг. 8) используют в вертикальном положении для пациентов без ограниченных возможностей здоровья.

Гидромассажную душевую кабину (см. Фиг. 1) используют также в горизонтальном положении для лежачих пациентов с ограниченными возможностями здоровья. Для этого душевую кабину оборачивают на 90^о относительно поверхности пола таким образом, что рабочие трубы 5, 6 располагаются параллельно поверхности пола и вдоль кушетки с лежачим пациентом (см. Фиг. 10), а водонесущие трубы 1, 2 над лежачим пациентом. При этом необходимые опоры 24 за счет шарнира отклоняют на 90^о относительно поверхности пола и регулируют длину опор 24 в зависимости от высоты кушетки с лежачим пациентом.

Гидромассажную душевую кабину можно использовать в ручном и автоматическом режимах.

При использовании гидромассажной душевой кабины в ручном режиме регуляторами температуры воды 20 устанавливают требуемую температуру воды в каждой магистрали 18, 19 и водонесущих трубах 1, 2. Например, в магистрали 18 и, соответственно водонесущих трубах 1, температуру воды устанавливают 20 ^оС, а в магистрали 19 и, соответственно, водонесущих трубах 2, температуру воды устанавливают 40 ^оС.

Посредством водяных регулируемых насосов 21 устанавливают требуемый напор воды в соответствующей магистрали и, соответственно, на выходе из сквозных каналов 16. Посредством манометров 22 контролируют давление воды в соответствующей магистрали.

При прохождении потока через патрубки 9 вода поступает в распылительные головки 10 и, далее, через сквозные каналы 16 определенной формы насадок 15 с определенным давлением и скоростью истечения воздействует на тело пациента.

При выходе из сквозных каналов 16 струя воды в поперечном сечении приобретает различную форму за счет инверсии струи воды и, соответственно, в различной степени контактирует с соприкасающимся телом пациента.

В исходном состоянии поток воды проходит через патрубки 9 и, далее, через обоймы 14 поступает на насадки 15, отверстия которых имеют круглую форму. При выходе из круглых отверстий поперечное сечение струй воды преобразуется и контактирует с телом пациента.

Подачей электрического сигнала с устройства управления 26 на электродвигатели 13 обеспечивается одновременный поворот валов электродвигателей 13 с обоймами 14 и насадками 15 на требуемый угол, соответствующий углу расположения насадок 15 на обойме 14. В результате поток воды проходит через патрубки 9 и, далее, через обоймы 14 поступает на насадки 15, отверстия которых имеют квадратную форму.

При использовании гидромассажной душевой кабины в автоматическом режиме регулирование в магистралях 1,2 температуры воды регуляторами температуры воды 20, напора воды водяными регулируемыми насосами 21 и подача электрического сигнала на электродвигатели 13 осуществляется блоком управления 25, на который воздействует устройство управления 26 с установленной на него программой работы душевой кабины.

Наличие рабочих труб 5, 6 позволяет не только обеспечить распределение воды в водонесущие трубы 1, 2, но и обеспечить равномерное крепление к ним водонесущих труб 1, 2.

Наличие стойки 3 позволяет обеспечить не только крепление к ней посредством держателей 4 водонесущих труб 1, 2 и, соответственно, параллельность водонесущих труб 1, 2 друг относительно друга, но и направленность струи воды в сторону рабочей зоны.

Выполнение душевой кабины цилиндрической формы, а также наличие в стенках водонесущих труб 1, 2 распылительных головок 10, направленных в сторону рабочей зоны, позволяет обеспечить равномерное воздействие струй воды на пациента.

Установка на каждой водонесущей трубе 1, 2 водопроводного крана 7 позволяет перекрывать подачу воды в «лишние» водонесущие трубы 1, 2 и, в зависимости от роста пациента без ограниченных возможностей здоровья или высоты расположения инвалида-колясочника от уровня пола, регулировать рабочую зону в душевой кабине и подачу воды в рабочую зону.

Параллельное расположение водонесущих труб 1, 2 С-образной или прямолинейной формы относительно рабочей зоны душевой кабины, а также расположение распылительных головок 10 в шахматном порядке по отношению к отверстиям соседних водонесущих труб 1, 2, также позволяет обеспечить равномерное воздействие струй воды на пациента.

Подключение магистралей 18, 19 к центральным частям рабочих труб 5, 6 обеспечивает равномерное распределение потока воды к водонесущим трубам 1, 2.

Наличие в магистралях 18, 19 регуляторов температуры воды 20 позволяет обеспечить различную температуру подаваемой воды в водонесущие трубы 1, 2 и реализовать различные варианты реабилитации пациента при помощи одновременного и разнотемпературного воздействия струй воды на организм человека.

Наличие в магистралях 18, 19 водяных регулируемых насосов 21 и манометров 22 обеспечивает одновременное разнотемпературное воздействие струй воды на организм человека с требуемым напором, который также возможно регулировать непосредственно при воздействии струй воды на пациента без их отключения.

Наличие опор 24 позволяет обеспечить установку душевой кабины на поверхности пола/душевого поддона и его устойчивость.

Наличие опор 24 в виде колесных опор позволяет обеспечить мобильность конструкции в целом при ее перемещении.

Выполнение опор 24 шарнирными и регулируемыми по высоте позволяет обеспечить не только горизонтальное выравнивание душевой кабины относительно поверхности пола, но и регулирование расположения душевой кабины в горизонтальном положении относительно поверхности пола в зависимости от высоты кушетки с лежачим пациентом.

Наличие жестко смонтированных патрубков 9 на водонесущих трубах 1, 2 позволяет обеспечить жесткую фиксацию на них распылительных головок 10 и направить распылительные головки 10 в сторону рабочей зоны, т.е. на тело пациента.

Расположение в полости распылительной головки 10 электродвигателя 13 и установка на валу электродвигателя 13 обоймы 14, позволяет обеспечить поворот обоймы 14 с насадками 15 на требуемый угол и обеспечить соосность выходного канала патрубка 9 со сквозным отверстием 16 в насадке 15.

Расположение электродвигателнй 13 в полости распылительных головок 10, закрытых крышками 12 позволяет исключить попадание воды на клеммную часть электродвигателей 13, тем самым, исключить замыкание контактных групп и обеспечить работоспособность электродвигателей 13.

Наличие насадок 15 позволяет обеспечить истекание воды из сквозных каналов 16 насадок 15 в виде струи и воздействовать на тело пациента, обеспечивая гидромассаж.

Выполнение насадок 15 цилиндрической формы, конической расходящейся или конической сходящейся формы обеспечивает воздействия струй воды на тело пациента с разным давлением, тем самым, обеспечивая разные режимы гидромассажа.

Выполнение сквозных каналов 16 цилиндрической, квадратной, овальной, треугольной, многолучевой формы или в виде множества сквозных отверстий, обеспечивает инверсию струи воды и ее контакт с телом пациента различной формы, что также обеспечивает гидромассаж тела пациента с определенным режимом.

Параллельное соединение электродвигателей 13 каждой распылительной головки 10 электрической цепью позволяет обеспечить одновременный поворот валов электродвигателей 13 и, соответственно, обеспечить необходимый режим гидромассада.

Соединение регуляторов температуры воды 20, водяных регулируемых насосов 21 и электродвигателей 13 с блоком управления, который взаимосвязан с устройством управления, позволяет в автоматическом режиме обеспечить передачу сигнала входных регулируемых параметров (скорость истечения воды в каждой магистрали, температуру воды в каждой магистрали) на регуляторы температуры воды 20 для регулирования температуры и на водяные регулируемые насосы 21 для давления воды в магистралях 18, 19 и интервальное включение электродвигателей 13 для поворота обойм 14 в распылительных головках 10 от устройства управления на блок управления.

Применение в качестве устройства управления электронной вычислительной машины (ЭВМ) или мобильных устройств (планшетный компьютер, смартфон, айфон), с установленными на них программой управления гидромассажной кабиной позволяет изначально задать необходимый режим работы гидромассажной кабины и обеспечить одновременное разнотемпературное воздействие струй воды на организм человека с требуемым напором и различными формами истечения воды через насадки и расширить функциональные возможности гидромассажной душевой кабины как для реабилитации пациентов без ограниченных возможностей здоровья, так и пациентов с ограниченными возможностями здоровья различных нозологических групп.

Передача сигнала от устройства управления на блок управления по проводной связи или посредством мобильного интернета на средства ЭВМ или мобильные устройства позволяет не только расширить функциональные возможности гидромассажной душевой кабины, но и обеспечить автоматизированное управление гидромассажной душевой кабины.

Таким образом, применение заявленного устройства позволяет обеспечить гидромассаж пациента с программируемым регулированием режимов душевой кабины и автоматическим регулированием режимов истечения струй воды из насадок.

Изобретение относится к области медицины, в частности к оборудованию для оздоровительно-лечебных гидротермических процедур. Гидромассажная душевая кабина включает водонесущие трубы, смонтированные на стойке, и рабочие трубы. Рабочие трубы соединены с источником воды. Душевая кабина выполнена цилиндрической формы. Стойка и рабочие трубы смонтированы на цилиндрической поверхности душевой кабины, а каждая водонесущая труба оснащена водопроводным краном. Водонесущие трубы расположены параллельно относительно друг друга и соединены с рабочими трубами посредством водопроводных кранов, причем к центральным частям рабочих труб смонтированы магистрали для параллельной подачи воды разной температуры и давления в водонесущие трубы, а на каждой магистрали подачи воды смонтированы регулятор температуры воды, водяной регулируемый насос и манометр. На водонесущих трубах жестко смонтированы патрубки, на которых смонтированы распылительные головки и направлены в сторону рабочей зоны. Каждая распылительная головка содержит корпус с крышкой. В полости корпуса с крышкой одним торцом соединен электродвигатель, а на валу электродвигателя смонтирована обойма, в отверстиях которой с равным угловым шагом установлены насадки со сквозными каналами. Электродвигатели каждой распылительной головки соединены между собой электрической цепью параллельным соединением. Регуляторы температуры воды, водяные регулируемые насосы и электродвигатели соединены с блоком управления, который взаимосвязан с устройством управления, а входные регулируемые параметры на регуляторы температуры воды для регулирования температуры и на водяные регулируемые насосы для давления воды в магистралях и интервальное включение электродвигателей для поворота обойм в распылительных головках осуществляется передачей сигнала от устройства управления на блок управления. Обеспечивается гидромассаж пациента с программируемым регулированием режимов душевой кабины. 11 з.п. ф-лы, 9 ил.

1. Гидромассажная душевая кабина с автоматизированной системой управления, включающая водонесущие трубы, смонтированные на стойке, и рабочие трубы, рабочие трубы соединены с источником воды, душевая кабина выполнена цилиндрической формы, стойка и рабочие трубы смонтированы на цилиндрической поверхности душевой кабины, каждая водонесущая труба оснащена водопроводным краном, водонесущие трубы расположены параллельно друг относительно друга и соединены с рабочими трубами посредством водопроводных кранов, причем к центральным частям рабочих труб смонтированы магистрали для параллельной подачи воды разной температуры и давления в водонесущие трубы, а на каждой магистрали подачи воды смонтированы регулятор температуры воды, водяной регулируемый насос и манометр, отличающаяся тем, что на водонесущих трубах жестко смонтированы патрубки, на которых смонтированы распылительные головки и направлены в сторону рабочей зоны, каждая распылительная головка содержит корпус с крышкой, в полости корпуса с крышкой одним торцом соединен электродвигатель, а на валу электродвигателя смонтирована обойма, в отверстиях которой с равным угловым шагом установлены насадки со сквозными каналами, электродвигатели каждой распылительной головки соединены между собой электрической цепью параллельным соединением, причем регуляторы температуры воды, водяные регулируемые насосы и электродвигатели соединены с блоком управления, который взаимосвязан с устройством управления, с возможностью передачи от него на блок управления сигнала о входных регулируемых параметрах в виде температуры от регулятора температуры воды, давления воды в магистралях от водяных регулируемых насосов и интервального включения электродвигателей для поворота обойм в распылительных головках.

2. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что распылительные головки расположены в шахматном порядке по отношению к распылительным головкам соседних водонесущих труб.

3. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что насадки выполнены цилиндрической формы, конической расходящейся или конической сходящейся формы.

4. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что сквозные каналы выполнены цилиндрической, квадратной, овальной, треугольной или многолучевой формы.

5. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что сквозные каналы выполнены в виде сквозных отверстий, расположенных параллельно друг другу.

6. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что водонесущие трубы выполнены С-образной формы и расположены горизонтально.

7. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что под стойкой, рабочими трубами и в верхней части душевой кабины смонтированы опоры.

8. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что опоры под рабочими трубами выполнены шарнирными и регулируемыми по высоте.

9. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что опоры под стойкой и рабочими трубами выполнены в виде колесных опор.

10. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что водонесущие трубы выполнены прямолинейными и расположены вертикально.

11. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что в качестве устройства управления применена электронная вычислительная машина или мобильные устройства.

12. Гидромассажная душевая кабина с автоматизированной системой управления по п. 1, отличающаяся тем, что передача сигнала от устройства управления на блок управления осуществляется по проводной связи или посредством мобильного интернета на средства ЭВМ или мобильные устройства.
