СТОЙКА ДЛЯ КАПЕЛЬНИЦЫ (ВАРИАНТЫ) Российский патент 2025 года по МПК A61M5/14 A61M5/52

Изобретение относится к области медицинской техники, а именно к устройствам для осуществления внутривенных вливаний [A61M 5/14].

Из уровня техники известен ШТАТИВ КАПЕЛЬНИЦЫ ДЛЯ ВНУТРИВЕННЫХ ВЛИВАНИЙ (ВАРИАНТЫ) [RU59976U1, опубл. 10.01.2007]. Штатив капельницы для внутривенных вливаний, выполненный с возможностью крепления посредством узла фиксации, содержащий телескопическую штангу, средство для установки капельницы, закрепленное на подвижной части телескопической штанги, включающее два верхних и два нижних кольца с прорезями, лежащих в горизонтальной плоскости, отличающийся тем, что верхние и нижние кольца соединены между собой стойкой, выполненной в виде силового треугольника, при этом верхние кольца соединены между собой верхней частью стойки, а нижние кольца соединены между собой горизонтальным стержнем, к концам которого прикреплена стойка своей нижней частью, причем в центре горизонтального стержня выполнено посадочное отверстие под крепление к телескопической штанге.

Недостатком аналога является сложная конструкция устройства, в частности средства для установки капельницы.

Из уровня техники известен ШТАТИВ КАПЕЛЬНИЦЫ ДЛЯ ВНУТРИВЕННЫХ ВЛИВАНИЙ КОНСТРУКЦИИ И.З.КОГАНА [RU2135217C1, опубл. 27.08.1999]. Штатив капельницы для внутривенных вливаний, выполненный с возможностью крепления на ложе пациента посредством узла фиксации и содержащий телескопическую стойку, неподвижная часть которой закреплена в держателе, и средство для установки капельницы, закрепленное на подвижной части телескопической стойки, отличающийся тем, что средство для установки капельницы представляет собой два витка стержнеобразного материала, нижний из которых - опорный - выполнен по размеру горловины флакона капельницы, верхний - поддерживающий - по размеру корпуса флакона, оба витка связаны друг с другом вертикальными стойками, а узел фиксации держателя имеет форму П-образного профиля с внутренней перегородкой, параллельной его основанию, в каждой из боковых стенок и в основании выполнены отверстия под телескопическую стойку и соответственно соосные им резьбовые отверстия выполнены в каждой из боковых стенок и перегородке для ввинчивания телескопической стойки, при этом в одной из стенок П-образного профиля выполнено резьбовое отверстие под стопорный винт с контргайкой.

Недостатком аналога является сложная конструкция устройства, в частности штатива капельницы.

Наиболее близким по технической сущности является ШТАТИВ ДЛЯ УСТАНОВКИ флакона ИНФУЗИОННОЙ СИСТЕМЫ ВЛИВАНИЯ С ПЛАСТИКОВОЙ ИГЛОЙ ОДНОКРАТНОГО ПРИМЕНЕНИЯ [RU2524772C1, опубл. 10.08.2014]. Штатив для установки флакона инфузионной системы вливания с пластиковой иглой однократного применения, содержащий двухзвенную стойку с нижним и верхним звеном, нижнее звено на верхней торцевой части имеет зажим для регулирования общей высоты стойки, отличающийся тем, что он имеет площадку для установки флакона и узел фиксации нижнего звена телескопической стойки к ложу и торцевому ограждению кровати пациента, последний выполнен в виде пластины, которая имеет два ребра с резьбовыми отверстиями для болтов крепления к торцевому ограждению кровати, внизу пластина имеет резьбовые отверстия для болтов, крепящих узел фиксации к ложу кровати пациента с помощью двух П-образных скоб, кроме того пластина имеет верхнее и нижнее ребра, на которых установлены соосно верхняя и нижняя опоры, при этом через верхнюю опору может опускаться свободный конец нижнего звена и устанавливаться в нижнюю опору, причем верхняя опора имеет зажим для фиксации поворота телескопической стойки в выбранном положении, верхнее подвижное звено телескопической стойки выполнено в Г-образном исполнении с длиной горизонтальной части 600-700 мм, к свободному концу горизонтальной части прикреплен держатель площадки установки флакона, площадка для установки флакона выполнена в виде горизонтального диска с возможностью вращения его вокруг оси на 360 градусов и имеет на периферийной части от 6 до 10 отверстий для горловин флакона и прорезей для прохода отводящих трубок инфузионной системы, при этом вокруг каждого отверстия перпендикулярно к площадке установлены четыре стержня длиной 60-80 мм, размещенные по окружности сообразно диаметру цилиндрической части каждого типа флакона, при этом у каждого отверстия с периферийной части установлены два индивидуальных стержня, а с внутренней стороны каждые два смежных отверстия имеют один общий стержень, верхняя поверхность площадки и верхняя часть стержней покрыты резиновым или полимерным покрытием толщиной 2-3 мм.

Основной технической проблемой прототипа является сложная конструкция как штатива для установки флакона, так и двухзвенной стойки.

Задачей изобретения является устранение недостатков прототипа.

Технический результат изобретения заключается в упрощении конструкции.

Технический результат изобретения достигается за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов.

Кроме того, технический результат достигается за счёт того, что стойка капельницы содержит штатив, держатели с крючками, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы держатели с крючками, расположенные под углом относительно друг друга, при этом держатель с крючками содержит части выполненные в виде крючков между которыми сформирована цилиндрическая часть, причём части выполненные в виде крючков симметричны друг другу.

Кроме того, технический результат достигается за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что содержит держатель с крючками, при этом держатель с крючками содержит части выполненные в виде крючков между которыми сформирована цилиндрическая часть, причём части выполненные в виде крючков симметричны друг другу, а также держатель с крючками смонтирован в пазы и под углом к верхнему держателю и опорному держателю.

Кроме того, технический результат достигается за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что содержит верхний держатель и опорный держатель, причём верхние держатели смонтированы в пазы и расположены друг напротив друга, при этом опорные держатели смонтированы в пазы и расположены друг напротив друга.

Кроме того, технический результат достигается за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что содержит держатель с крючками, опорный держатель и верхний держатель, при этом верхние держатели смонтированы в пазы и расположены друг напротив друга, при этом опорные держатели смонтированы в пазы и таким образом, что расположены друг напротив друга, а также под углом к держателю с крючками.

Краткое описание чертежей.

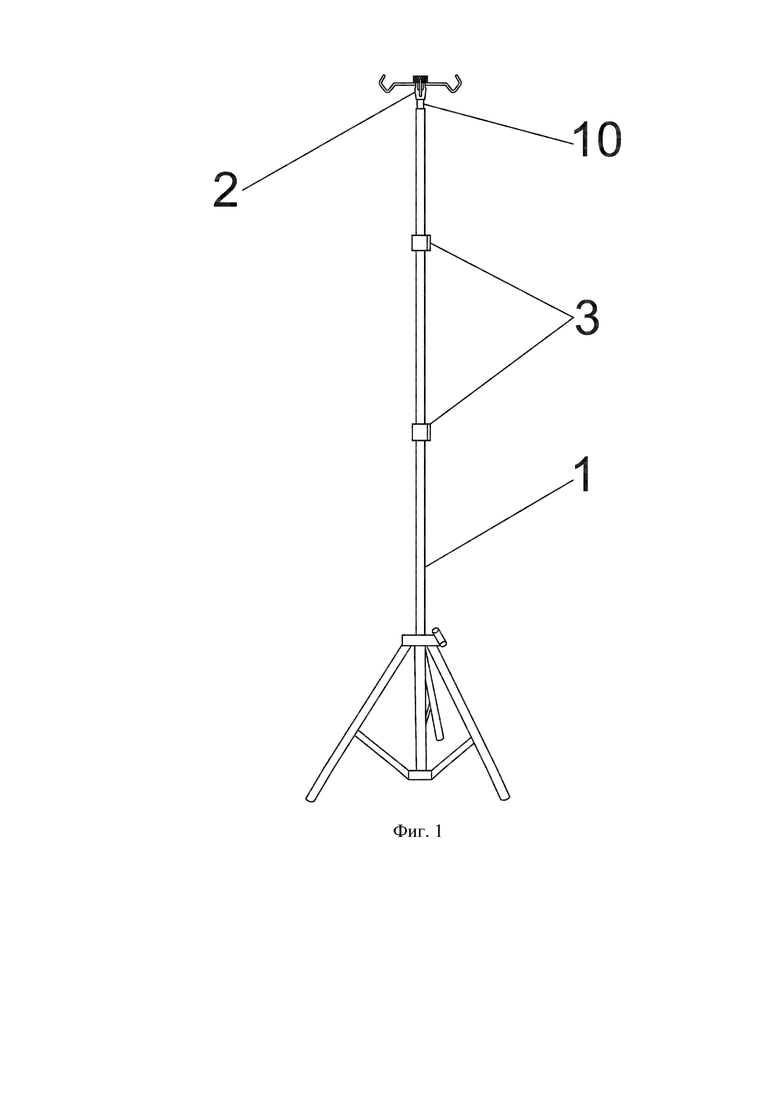

На фиг. 1 система для удержания флакона общий вид.

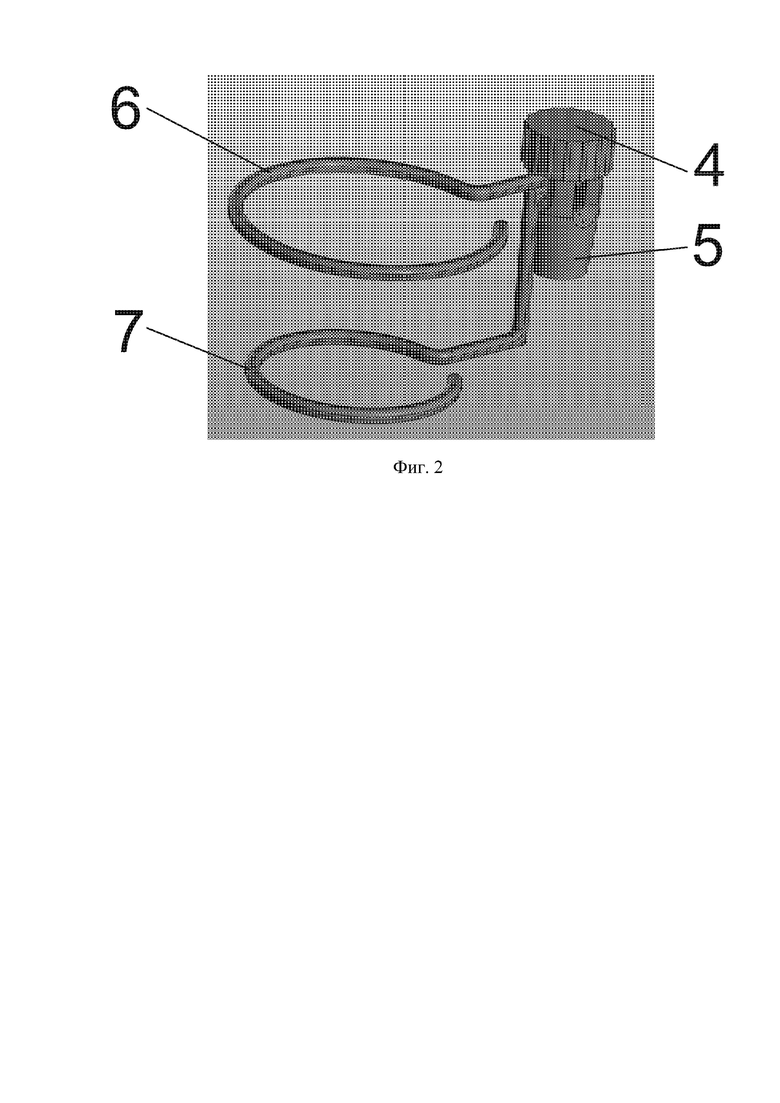

На фиг. 2 стойка в сборе, первый вариант, общий вид.

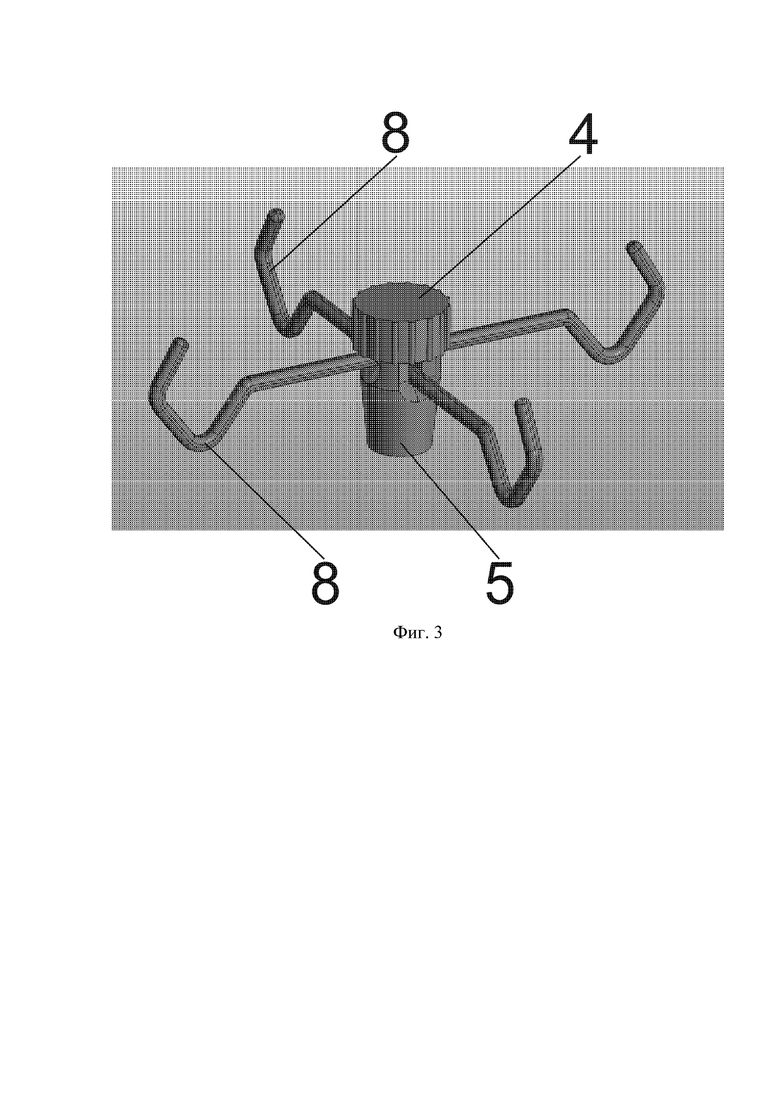

На фиг. 3 стойка в сборе, второй вариант, общий вид.

На фиг. 4 стойка в сборе, третий вариант, общий вид.

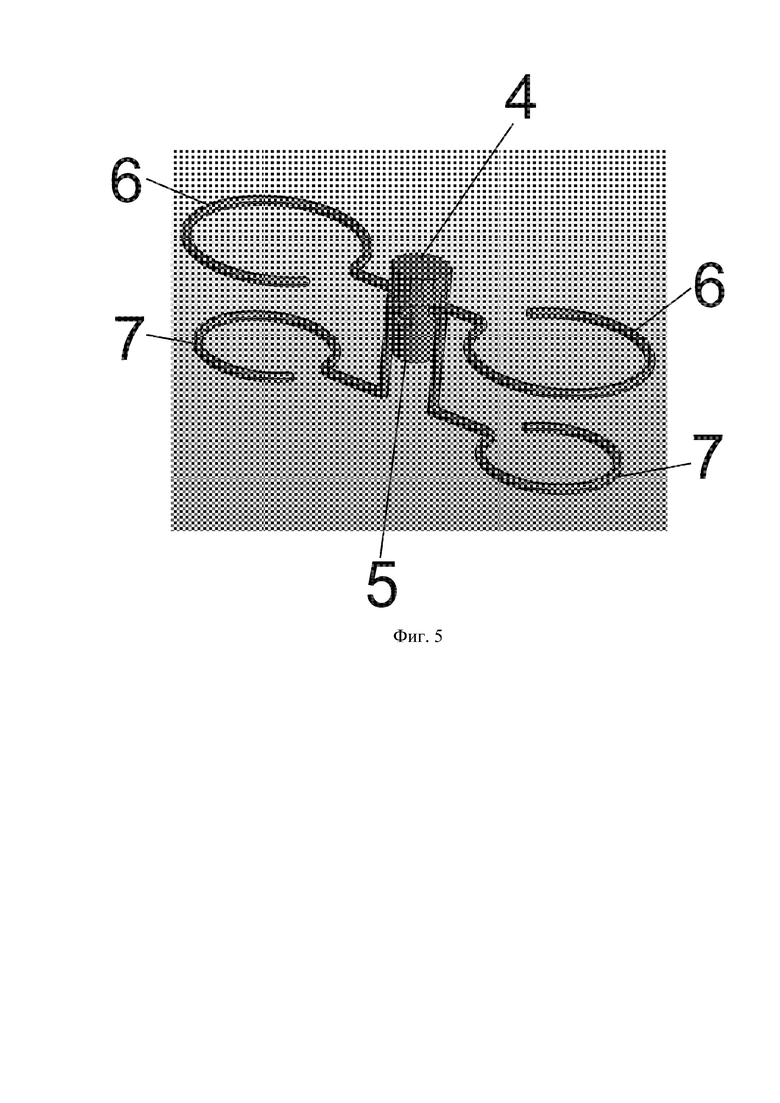

На фиг. 5 стойка в сборе, четвёртый вариант, общий вид.

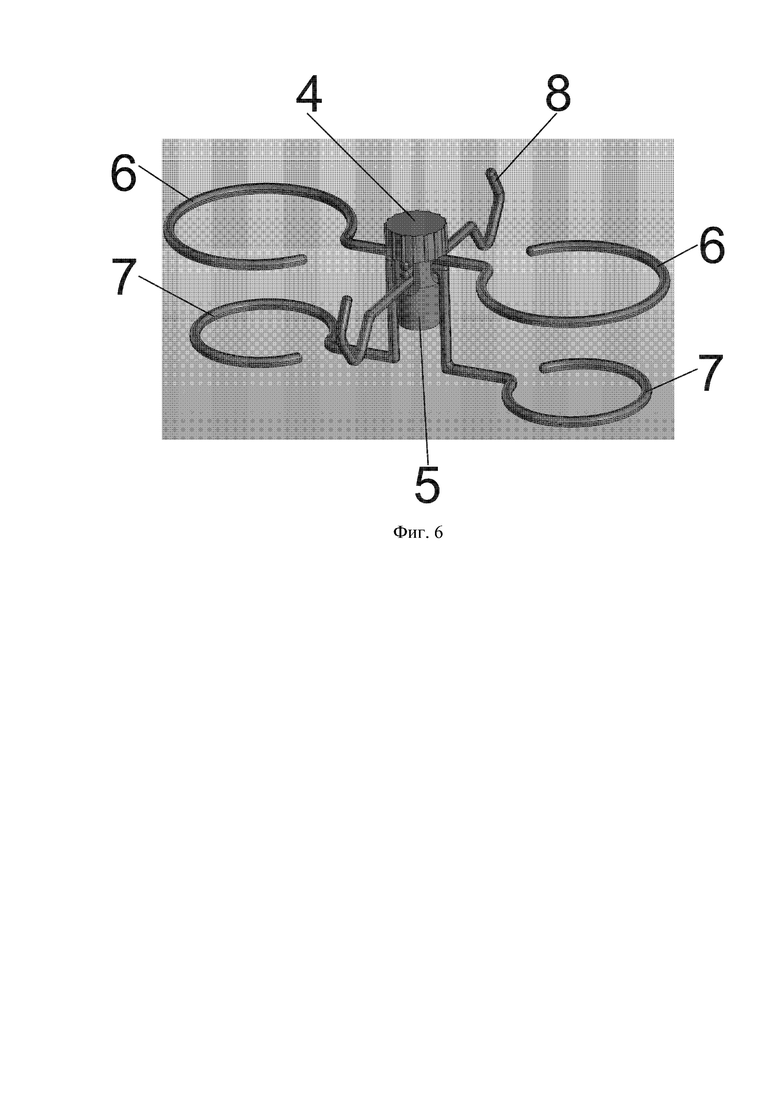

На фиг. 6 стойка в сборе, пятый вариант, общий вид.

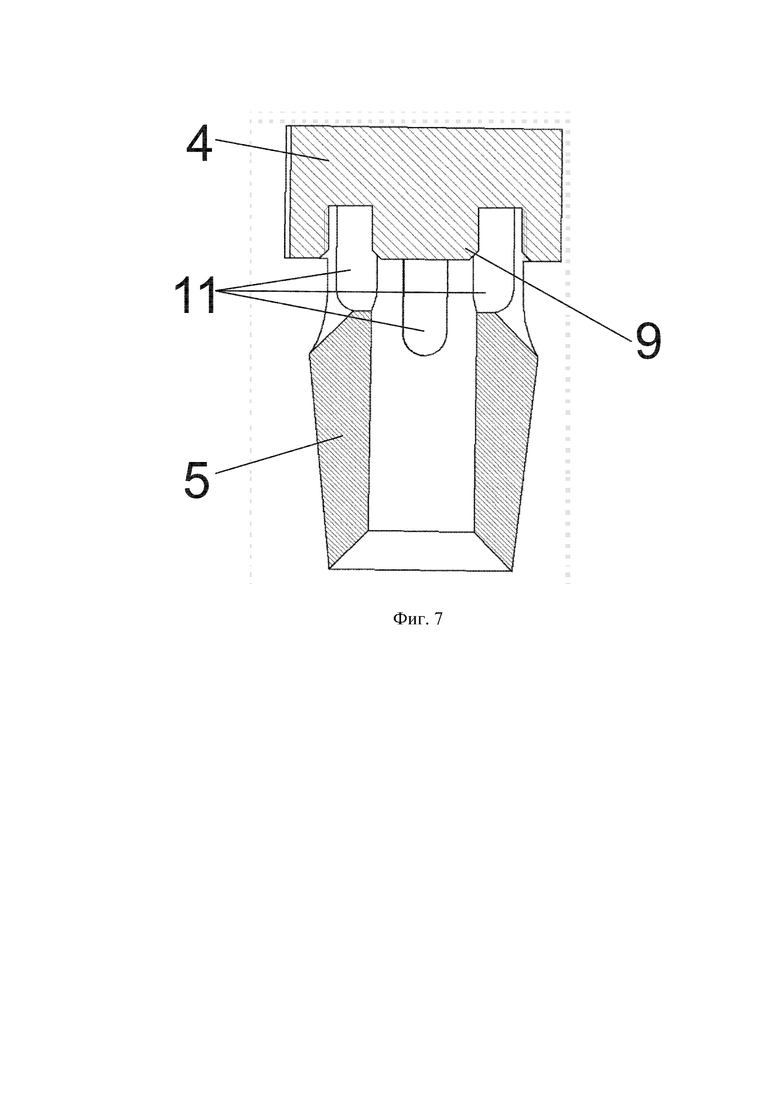

На фиг. 7 представлен корпус со смонтированный крышкой в разрезе.

На фигурах обозначено: 1 – штатив, 2 – стойка, 3 – фиксаторы штатива, 4 – крышка, 5 – корпус, 6 – верхний держатель, 7 – опорный держатель, 8 – держатель с крючками, 9 – шип, 10 – штифт, 11 – паз.

Настоящее изобретение реализуется посредством следующих технических средств.

Стойка капельницы содержит штатив 1 и стойку 2.

Штатив 1 может быть выполнен в виде сборного штатива или телескопического штатива, или штатива-треноги, при этом части штатива 1 могут быть зафиксированы посредством фиксаторов штатива 3.

В верхней части штатива 1 смонтирован штифт 10, выполненный в виде цилиндрического элемента.

Стойка 2 содержит крышку 4, а также корпус 5, причём крышка 4, выполнена с возможностью монтажа на корпус 5 посредством навинчивания.

На внутренней боковой поверхности крышки 4 выполнена резьба, при этом на крышке 4 сформирован шип 9, выполненный с возможностью оказания физического воздействия на держатель или наборы держателей при навинчивании крышки 4 на корпус 5.

Корпус 5 выполнен таким образом, что содержит верхнюю часть, выполненную в виде полого цилиндра, а также часть нижнюю часть, выполненную в виде перевёрнутого полого усечённого конуса, при этом на внешней поверхности цилиндрической части сформирована резьба.

В корпусе 5 выполнены пазы 11, причём пазы могут быть выполнены вдоль всей длины цилиндрической части корпуса 5 или часть пазов может быть выполнена вдоль всей цилиндрической части корпуса 5, а другая часть может быть выполнена вдоль цилиндрической части корпуса 5, но не более чем на 0,8 длины цилиндрической части.

Держатель с крючками 8 выполнен из проволоки, имеющей круглое сечение, при этом содержит части, выполненные в виде крючков, и цилиндрическую часть, сформированную между частями, выполненными в виде крючков, причём части, выполненные в виде крючков, симметричны друг другу. При этом держатель с крючками 8 выполнен с возможностью удержания пластикового флакона за язычок с отверстием, например флакона натрия хлорида ( в настоящей заявке под флаконом понимается ёмкость для хранения жидкости, предназначенной для инфузионной терапии).

Верхний держатель 6 выполнен из проволоки, имеющей круглое сечение, при этом содержит цилиндрическую часть, часть сформированную в виде г-образного изгиба, монтируемого в пазы 11, сформированные в корпусе 5, а также часть выполненную в виде незамкнутого кольца, выполненную с возможностью размещения цилиндрической части флакона, причём часть в виде г-образного изгиба и часть в виде незамкнутого кольца находятся в одной плоскости.

Опорный держатель 7 выполнен из проволоки, имеющей круглое сечение, при этом содержит часть сформированную в виде г-образного изгиба, монтируемого в пазы 11, сформированные в корпусе 5, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом часть в виде незамкнутого кольца выполнена с возможностью размещения горловины флакона, при этом часть в виде z-образного изгиба располагается в плоскости перпендикулярной плоскости в которой расположены часть с г-образным изгибом и часть в виде незамкнутого кольца.

При этом совокупность верхнего держателя 6 и опорного держателя 7 выполнена с возможностью удержания флакона, выполненного в виде бутылки, при этом не имеющего язычка с отверстием, например раствора Рингера в стеклянном флаконе.

Внутри пазов 11 может быть размещён один из следующих наборов держателей:

Набор держателей №1 (фиг. 2) содержит верхний держатель 6 и опорный держатель 7.

Набор держателей №2 (фиг. 3) содержит держатели с крючками 8.

Набор держателей №3 (фиг. 4) содержит верхний держатель 6, опорный держатель 7 и держатель с крючками 8.

Набор держателей №4 (фиг. 5) содержит верхние держатели 6 и опорные держатели 7.

Набор держателей №5 (фиг. 6) содержит верхние держатели 6, опорные держатели 7 и держатель с крючками 8.

Сборку системы с набором держателей №1 осуществляют следующим образом:

Внутрь пазов 11, сформированный внутри корпуса 5, монтируют верхний держатель 6 и опорный держатель 7, при этом монтаж осуществляют следующим образом:

Г-образную часть опорного держателя 7 располагают внутри пазов таким образом, чтобы часть, выполненная в виде незамкнутого кольца находилась ниже части корпуса 5, выполненной в виде полого усечённого конуса.

После чего, поверх опорного держателя 7 монтируют верхний держатель 6, при этом соблюдая соосность частей, выполненных в виде незамкнутых колец.

Затем, посредством навинчивания, производят монтаж крышки 4 на корпус 5.

После чего, собранную стойку 2, монтируют на штатив 1, а именно на штифт 10.

Сборку системы с набором держателей №2 осуществляют следующим образом:

Внутрь пазов 11, сформированный внутри корпуса 5, монтируют держатели с крючками 8, при этом монтаж осуществляют следующим образом:

Цилиндрическую часть держателей с крючками 8 монтируют в пазы 11 таким образом, чтобы части с крючками были расположены на равном удалении от корпуса 5, при этом монтаж осуществляют таким образом, чтобы держатели с 8 с крючками находились под углом, например в 90 градусов, относительно друг друга.

Затем, посредством навинчивания, производят монтаж крышки 4 на корпус 5.

После чего, собранную стойку 2, монтируют на штатив 1, а именно на штифт 10.

Сборку системы с набором держателей №3 осуществляют следующим образом:

Внутрь пазов 11, сформированный внутри корпуса 5, монтируют держатель с крючками 8, верхний держатель 6 и опорный держатель 7, при этом монтаж осуществляют следующим образом:

Цилиндрическую часть держателя с крючками 8 монтируют в пазы 11 таким образом, чтобы части с крючками были расположены на равном удалении от корпуса 5.

Г-образную часть опорного держателя 7 располагают внутри пазов таким образом, чтобы часть, выполненная в виде незамкнутого кольца находилась ниже части корпуса 5, выполненной в виде полого усечённого конуса.

После чего, поверх опорного держателя 7 монтируют верхний держатель 6, при этом соблюдая соосность частей, выполненных в виде незамкнутых колец.

При этом монтаж осуществляют таким образом, чтобы держатель с крючками 8 находился перпендикулярно верхнему держателю 6 и опорному держателю 7.

Затем, посредством навинчивания, производят монтаж крышки 4 на корпус 5.

После чего, собранную стойку 2, монтируют на штатив 1, а именно на штифт 10.

Сборку системы с набором держателей №4 осуществляют следующим образом:

Внутрь пазов 11, сформированный внутри корпуса 5, монтируют верхние держатели 6 и опорные держатели 7, при этом монтаж осуществляют следующим образом:

Г-образную часть опорного держателя 7 располагают внутри пазов таким образом, чтобы часть, выполненная в виде незамкнутого кольца находилась ниже части корпуса 5, выполненной в виде полого усечённого конуса.

После чего, поверх опорного держателя 7 монтируют верхний держатель 6, при этом соблюдая соосность частей, выполненных в виде незамкнутых колец.

При этом монтаж осуществляют таким образом, чтобы опорные держатели 7 были смонтированы друг напротив друга, а также верхние держатели 6 были смонтированы друг напротив друга.

Затем, посредством навинчивания, производят монтаж крышки 4 на корпус 5.

После чего, собранную стойку 2, монтируют на штатив 1, а именно на штифт 10.

Сборку системы с набором держателей №5 осуществляют следующим образом:

Внутрь пазов 11, сформированный внутри корпуса 5, монтируют держатель с крючками 8, верхние держатели 6 и опорные держатели 7, при этом монтаж осуществляют следующим образом:

Цилиндрическую часть держателя с крючками 8 монтируют в пазы 11 таким образом, чтобы части с крючками были расположены на равном удалении от корпуса 5.

Г-образную часть опорного держателя 7 располагают внутри пазов таким образом, чтобы часть, выполненная в виде незамкнутого кольца находилась ниже части корпуса 5, выполненной в виде полого усечённого конуса.

После чего, поверх опорного держателя 7 монтируют верхний держатель 6, при этом соблюдая соосность частей, выполненных в виде незамкнутых колец.

При этом монтаж осуществляют таким образом, чтобы опорные держатели 7 были смонтированы друг напротив друга, а также верхние держатели 6 были смонтированы друг напротив друга.

При этом монтаж осуществляют таким образом, чтобы держатель с крючками 8 находился перпендикулярно верхним держателям 6 и опорным держателям 7.

Затем, посредством навинчивания, производят монтаж крышки 4 на корпус 5.

После чего, собранную стойку 2, монтируют на штатив 1, а именно на штифт 10

Пример осуществления изобретения.

Крышка и корпус варианта реализации выполнены на фотополимерном принтере Anycubic Photon Mono M5S Pro, в качестве материала использовался фотополимер VarseoSmile Crown A2 - BEGO.

При этом обработка после печати производилась путём промывки крышки и корпуса в ультразвуковой ванне Xastomes-A241, при этом в качестве промывочной жидкости использовался изопропиловый спирт Solins, а после промывки крышку и корпус поместили в камеру для УФ-отверждения Formlabs Form Cure.

Крышка имеет следующие размеры: высота 15 мм, внешний радиус 15 мм, внутренний радиус 11 мм.

Шип выполнен в высоту 6 мм, и радиус 6 мм.

При этом на внутренней поверхности крышки сформирована резьба М11.

Размеры корпуса приведены в таблицу 1:

Таблица 1 - Размеры корпуса.

Наименование. Размер, мм Высота корпуса 50 Внешний радиус цилиндрической части 11 Внешний радиус цилиндрической части 6 Внешний радиус конической части в широком основании 11 Внешний радиус конической части в узком основании 9,5 Длина цилиндрической части 25 Длина усечённой конической части 25

Пазы выполнены длинной 25 мм, шириной 5 мм, высотой 5 мм.

В качестве материала для держателей был выбран сплав 12Х18Н10Т, имеющий следующий состав (табл. 2):

Таблица 2 - Состав сплава 12Х18Н10Т.

Обозначение элемента Наименование элемента Масс., % Fe Железо 67,000 Cr Хром 18,750 Ni Никель 10,680 Mn Марганец 1,750 Ti Титан 0,830 Si Кремний 0,660 Cu Медь 0,210 C Углерод 0,080 P Фосфор 0,022 S Сера 0,018

Из сплава 12Х18Н10Т были сформированы стальные прутки круглого сечения с диаметром 5 мм, которые были сформированы в держатели при помощи станка с числовым программным управлением 3D-R130, выполненным с возможностью гибки проволоки толщиной от 4 м до 13 мм.

После изготовления держатели имеют следующие размеры (табл. 3):

Наименование. Размер, мм. Держатель с крючками. Толщина 5 Длина 116 Ширина 40 Радиус окружности по которой сформированы крючки 26 Верхний держатель. Толщина 5 Внешний радиус незамкнутого кольца 14 Длина цилиндрической части 8 Опорный держатель. Толщина 5 Внешний радиус незамкнутого кольца 9 Высота z-образной части 10

В качестве штатива использовалась стальные стойки от компании Raylab, при этом штифт был отшлифован до размера 5,95 мм, а корпус смонтирован на штифт ну глубину 24 мм.

После производства необходимого количества держателей были собраны 5 стоек капельницы:

Стойка капельницы номер 1:

Корпус и крышка выполнены из VarseoSmile Crown A2 - BEGO, в качестве держателей использовались верхний держатель и опорный держатель, выполненные из стали 12Х18Н10Т, в качестве штатива использована стальная стойка от компании Raylab.

Стойка капельницы номер 2:

Корпус и крышка выполнены из VarseoSmile Crown A2 - BEGO, в качестве держателей использовались держатели с крючками, выполненные из стали 12Х18Н10Т, в качестве штатива использована стальная стойка от компании Raylab.

Стойка капельницы номер 3:

Корпус и крышка выполнены из VarseoSmile Crown A2 - BEGO, в качестве держателей использовались держатель с крючками, верхний держатель и опорный держатель, выполненные из стали 12Х18Н10Т, в качестве штатива использована стальная стойка от компании Raylab.

Стойка капельницы номер 4:

Корпус и крышка выполнены из VarseoSmile Crown A2 - BEGO, в качестве держателей использовались верхние держатели и опорные держатели, выполненные из стали 12Х18Н10Т, в качестве штатива использована стальная стойка от компании Raylab.

Стойка капельницы номер 5:

Корпус и крышка выполнены из VarseoSmile Crown A2 - BEGO, в качестве держателей использовались держатель с крбчками, верхние держатели и опорные держатели, выполненные из стали 12Х18Н10Т, в качестве штатива использована стальная стойка от компании Raylab.

Таким образом за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов.

А также за счёт того, что стойка капельницы содержит штатив, держатели с крючками, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы держатели с крючками, расположенные под углом относительно друг друга, при этом держатель с крючками содержит части выполненные в виде крючков между которыми сформирована цилиндрическая часть, причём части выполненные в виде крючков симметричны друг другу.

А также за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что дополнительно содержит держатель с крючками, при этом держатель с крючками содержит части выполненные в виде крючков между которыми сформирована цилиндрическая часть, причём части выполненные в виде крючков симметричны друг другу, а также держатель с крючками смонтирован в пазы и под углом к верхнему держателю и опорному держателю.

А также за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что дополнительно содержит верхний держатель и опорный держатель, причём верхние держатели смонтированы в пазы и расположены друг напротив друга, при этом опорные держатели смонтированы в пазы и расположены друг напротив друга.

А также за счёт того, что стойка капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть выполненную в виде полого цилиндра, а также часть нижнюю часть выполненную в виде перевёрнутого полого усечённого конуса, при этом в цилиндрической части корпуса выполнены пазы, а также на внешней поверхности цилиндрической части корпуса сформирована резьба на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, также в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть выполненную в виде незамкнутого кольца, при этом выполненную с возможностью размещения горловины флакона, и верхний держатель, содержащий  часть выполненную в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов, отличающаяся тем, что дополнительно содержит держатель с крючками, опорный держатель и верхний держатель, при этом верхние держатели смонтированы в пазы и расположены друг напротив друга, при этом опорные держатели смонтированы в пазы и таким образом, что расположены друг напротив друга, а также под углом к держателю с крючками. Достигается такой технический результат, как упрощение конструкции.

Группа изобретений относится к медицинской технике. Стойка для капельницы содержит штатив, верхний держатель, опорный держатель, корпус и крышку. Верхняя часть корпуса выполнена в виде полого цилиндра. Нижняя часть корпуса выполнена в виде перевернутого полого усеченного конуса. В цилиндрической части корпуса выполнены пазы. На резьбу на внешней поверхности цилиндрической части корпуса смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки. В крышке сформирован шип. В верхней части штатива смонтирован штифт. Нижняя часть корпуса смонтирована на штифт. Внутрь пазов смонтированы опорный и верхний держатели. Опорный держатель содержит г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть в виде незамкнутого кольца с возможностью размещения горловины флакона. Верхний держатель содержит часть в виде незамкнутого кольца и г-образную часть, смонтированную внутрь пазов. В другом варианте стойка также содержит держатели с крючками, которые смонтированы внутрь пазов и расположены под углом относительно друг друга. Держатель с крючками содержит симметричные друг другу части в виде крючков, между которыми сформирована цилиндрическая часть. Достигается упрощение конструкции стойки для капельницы. 5 н.п. ф-лы, 7 ил., 3 табл.

1. Стойка для капельницы, содержащая штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть, выполненную в виде полого цилиндра, а также нижнюю часть, выполненную в виде перевернутого полого усеченного конуса, при этом в цилиндрической части корпуса выполнены пазы, а на внешней поверхности цилиндрической части корпуса сформирована резьба, на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть, выполненную в виде незамкнутого кольца с возможностью размещения горловины флакона, и верхний держатель, содержащий часть, выполненную в виде незамкнутого кольца, и г-образную часть, смонтированную внутрь пазов.

2. Стойка для капельницы, содержащая штатив, держатели с крючками, корпус и крышку, при этом корпус содержит верхнюю часть, выполненную в виде полого цилиндра, а также нижнюю часть, выполненную в виде перевернутого полого усеченного конуса, при этом в цилиндрической части корпуса выполнены пазы, а на внешней поверхности цилиндрической части корпуса сформирована резьба, на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы держатели с крючками, расположенные под углом относительно друг друга, при этом держатель с крючками содержит части, выполненные в виде крючков, между которыми сформирована цилиндрическая часть, причем части, выполненные в виде крючков, симметричны друг другу.

3. Стойка для капельницы, содержащая штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть, выполненную в виде полого цилиндра, а также нижнюю часть, выполненную в виде перевернутого полого усеченного конуса, при этом в цилиндрической части корпуса выполнены пазы, а на внешней поверхности цилиндрической части корпуса сформирована резьба, на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть, выполненную в виде незамкнутого кольца с возможностью размещения горловины флакона, и верхний держатель, содержащий часть, выполненную в виде незамкнутого кольца, и г-образную часть, смонтированную внутрь пазов, стойка дополнительно содержит держатель с крючками, при этом держатель с крючками содержит части, выполненные в виде крючков, между которыми сформирована цилиндрическая часть, причем части, выполненные в виде крючков, симметричны друг другу, а также держатель с крючками смонтирован в пазы и под углом к верхнему держателю и опорному держателю.

4. Стойка для капельницы, содержащая штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть, выполненную в виде полого цилиндра, а также нижнюю часть, выполненную в виде перевернутого полого усеченного конуса, при этом в цилиндрической части корпуса выполнены пазы, а на внешней поверхности цилиндрической части корпуса сформирована резьба, на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть, выполненную в виде незамкнутого кольца с возможностью размещения горловины флакона, и верхний держатель, содержащий часть, выполненную в виде незамкнутого кольца, и г-образную часть, смонтированную внутрь пазов, стойка содержит дополнительный верхний держатель и дополнительный опорный держатель, причем верхние держатели смонтированы в пазы и расположены друг напротив друга и опорные держатели смонтированы в пазы и расположены друг напротив друга.

5. Стойка для капельницы, содержащая штатив, верхний держатель, опорный держатель, корпус и крышку, при этом корпус содержит верхнюю часть, выполненную в виде полого цилиндра, а также нижнюю часть, выполненную в виде перевернутого полого усеченного конуса, при этом в цилиндрической части корпуса выполнены пазы, а на внешней поверхности цилиндрической части корпуса сформирована резьба, на которую смонтирована крышка при помощи резьбы, сформированной на внутренней поверхности крышки, в крышке сформирован шип, в верхней части штатива смонтирован штифт, при этом нижняя часть корпуса смонтирована на штифт, а внутрь пазов смонтированы опорный держатель, содержащий г-образную часть, смонтированную внутрь пазов, z-образную часть, а также часть, выполненную в виде незамкнутого кольца с возможностью размещения горловины флакона, и верхний держатель, содержащий часть, выполненную в виде незамкнутого кольца, и г-образную часть, смонтированную внутрь пазов, стойка содержит держатель с крючками, дополнительный опорный держатель и дополнительный верхний держатель, при этом верхние держатели смонтированы в пазы и расположены друг напротив друга и опорные держатели смонтированы в пазы таким образом, что расположены друг напротив друга, а также под углом к держателю с крючками.
