Устройство для уборки кочанной капусты Российский патент 2025 года по МПК A01D45/26

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для уборки капусты.

По патенту №2791017 С1 (заявка 2022108211) известно устройство уборки кочанной капусты, содержащее агрегатирующий трактор, капустоуборочную машину с устройством для доработки кочанов в виде транспортера-обрезчика, с продольным транспортером, с платформой для рабочих и с конвейером с управляемым приводом и силовым гидроцилиндром для регулирования положения его отгрузочного конца по высоте с возможностью погрузки им находящихся на нем контейнеров с капустой в кузов транспортного средства [1].

Недостатком данного устройства является недостаточная динамическая устойчивость движения его из-за значительного смещения центра тяжести агрегата от оси симметрии агрегатирующего трактора вследствие максимального удаленного расположения контейнеров с капустой от оси симметрии агрегатирующего трактора. Вследствие чего силы реакции под колесами агрегатирующего трактора со стороны конвейера значительно увеличиваются, что в свою очередь способствует возрастанию сил сопротивления качению указанных колес. А это приводит в сою очередь к отклонению устройства для уборки кочанной капусты (уборочного агрегата) от заданного курса следования.

Заявляемое изобретение направлено на решение следующей задачи: снижение смещения центра тяжести устройства для уборки кочанной капусты в работе от оси симметрии агрегатирующего трактора путем максимального приближения ряда груженных контейнеров капустой вместе с конвейером в сторону агрегатирующего трактора.

Решение обозначенной задачи способствует выравниванию сил реакции по величине под колесами левого и правого рядов агрегатирующего трактора, следовательно, к повышению динамической устойчивости движения устройства для уборки кочанной капусты по курсу следования.

Для решения обозначенной задачи в известном устройстве для уборки кочанной капусты, содержащем агрегатирующий трактор, капустоуборочную машину с устройством для доработки кочанов в виде транспортера-обрезчика, с продольным транспортером, с платформой для рабочих и с конвейером с управляемым приводом и силовым гидроцилиндром для регулирования положения его отгрузочного конца по высоте с возможностью погрузки им находящихся на нем контейнеров с капустой в кузов транспортного средства, в нем конвейер размещен между агрегатирующим трактором и платформой для рабочих, а затем рядом с ней - продольный транспортер.

Размещение конвейера с находящимися на нем груженными капустой контейнерами рядом с агрегатирующим трактором способствует сближению центра тяжести устройства для уборки кочанной капусты к его оси симметрии агрегатирующего трактора. Тем самым силы реакции колес трактора с обеих сторон выравниваются по величине, что способствует повышению динамической устойчивости движения его по заданному курсу следования.

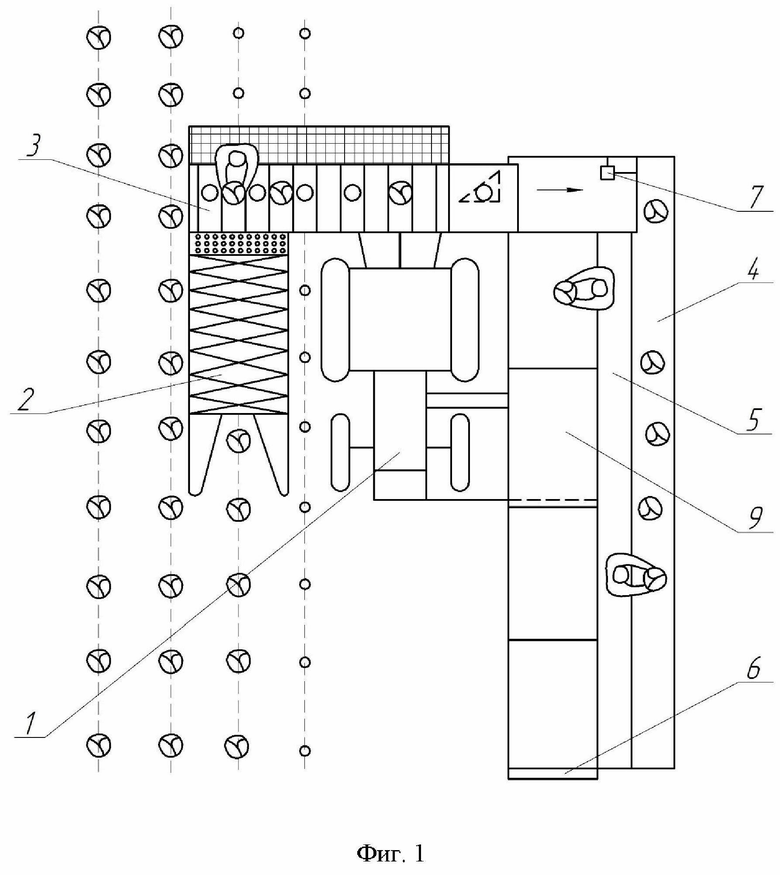

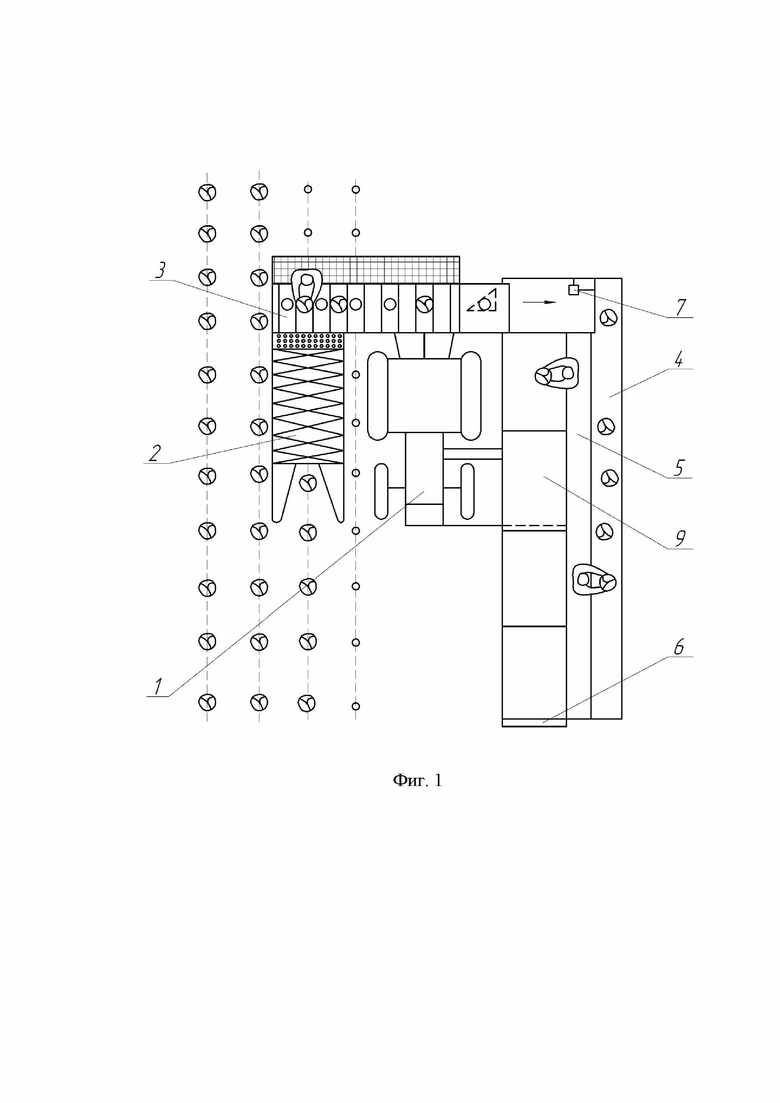

На фиг. 1 изображено устройство для уборки кочанной капусты (вид сверху) в работе; на фиг. 2 - схема погрузки контейнеров с капустой в кузов транспортного средства (вид сбоку), оснащенного рольгангом.

Устройство для уборки кочанной капусты содержит агрегатирующий трактор 1, капустоуборочный комбайн 2, который включает в себя устройство для доработки кочанов в виде транспортера-обрезчика 3, продольный транспортер 4, платформу 5 для рабочих и конвейер 6 с управляемым приводом 7 и силовым гидроцилиндром 8 (см. фиг. 2).

В устройстве уборки кочанной капусты конвейер 6 с управляемым приводом 7 (фиг. 1) и силовым гидроцилиндром 8 (фиг. 2) размещен между агрегатирующим трактором 1 и платформой 5 для рабочих, а затем рядом с ней установлен продольный транспортер 4.

Устройство уборки кочанной капусты работает следующим образом. Во время работы капустоуборочный комбайн 2 срезает кочаны капусты и доставляет на полотно транспортера-обрезчика 3. Здесь происходит доработка кочанов до товарного вида. Далее кочаны и листья капусты потоком поступают на продольный транспортер 4. При этом рабочие, находящиеся на платформе 5, отбирают товарные кочаны, находящиеся на полотне продольного транспортера 4, и бережно укладывают в контейнеры 9, находящиеся на конвейере 6. После наполнения контейнеров 9 капустой устройство для уборки капусты останавливается, к нему задним ходом подъезжает транспортное средство 10, оснащенное рольгангом 11. Далее выгрузной конец конвейера 6 устанавливают на соответствующую высоту относительно поверхности рольганга 11 с помощью силового гидроцилиндра 8 и включают привод 7. При этом контейнеры 9 с капустой последовательно будут поступать в кузов транспортного средства 10. После погрузки контейнеров с капустой в кузов транспортного средства на конвейер 6 устанавливают порожние контейнеры. Далее цикл работы повторяется.

При уборке кочанной капусты с помощью данного устройства обеспечивается достаточная динамическая устойчивость движения его по заданному курсу.

Источник информации

1. Патент №2791017 С1 Российская Федерация, МПК A01D 45/26. Способ уборки кочанной капусты и устройство для его осуществления: №2022108211: заявл. 28.03.2022: опубл. 01.03.2023 / А.С. Алатырев, И.С. Кручинкина, С.С. Алатырев; заявитель Федеральное государственное бюджетное образовательное учреждение высшего образования «Чувашский государственный аграрный университет».

Изобретение относится к области сельскохозяйственного машиностроения. Устройство содержит агрегатирующий трактор (1), капустоуборочную машину (2) с устройством для доработки кочанов в виде транспортера-обрезчика (3), с продольным транспортером (4), с платформой (5) для рабочих и с конвейером (6) с управляемым приводом (7) и силовым гидроцилиндром для регулирования положения его отгрузочного конца по высоте с возможностью погрузки им находящихся на нем контейнеров (9) с капустой в кузов транспортного средства. Конвейер (6) размещен между агрегатирующим трактором (1) и платформой (5) для рабочих, а затем рядом с ней установлен продольный транспортер (4). Обеспечивается повышение динамической устойчивости движения устройства для уборки кочанной капусты по курсу следования. 2 ил.

Устройство уборки кочанной капусты, содержащее агрегатирующий трактор, капустоуборочную машину с устройством для доработки кочанов в виде транспортера-обрезчика, с продольным транспортером, с платформой для рабочих и с конвейером с управляемым приводом и силовым гидроцилиндром для регулирования положения его отгрузочного конца по высоте с возможностью погрузки им находящихся на нем контейнеров с капустой в кузов транспортного средства, отличающееся тем, что в нем конвейер размещен между агрегатирующим трактором и платформой для рабочих, а затем рядом с ней – продольный транспортер.
