ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу и устройству для представления отчета о запасе по мощности и носителю информации.
УРОВЕНЬ ТЕХНИКИ
[0002] По мере развития коммуникационных технологий для обеспечения необходимой зоны покрытия возникает необходимость передавать и принимать сигналы с помощью лучей. Когда у сетевого устройства (например, базовой станции) имеется множество точек передачи-приема (TRP, Transmission Reception Point), для предоставления услуг терминалам может использоваться множество точек TRP/множество панелей. Множество точек TRP/множество панелей сетевого устройства могут применяться для улучшения покрытия на границах соты и обеспечения более сбалансированного качества услуг в зоне обслуживания. Чтобы обеспечить совместную работу множества точек TRP/множества панелей при передаче/приеме данных, используются различные способы. С точки зрения сетевой структуры, развертывание сети с большим количеством распределенных точек доступа и централизованной обработкой сигнала в основной полосе может быть предпочтительным в контексте обеспечения сбалансированного качества обслуживания пользователей и значительного сокращения задержки и объема данных сигнализации, связанной с хэндоверами. Благодаря взаимодействию множества точек TRP/множества панелей передача/прием каналов с помощью нескольких лучей под разными углами может эффективнее преодолевать различные эффекты перекрытия/блокировки и обеспечивать устойчивость соединений, что может быть целесообразно при предоставлении услуг сверхнадежной связи с низкой задержкой (URLLC, Ultra-Reliable Low-Latency Communication) для повышения качества передачи и удовлетворения требований к надежности.
[0003] На этапе исследований стандарта версии Release 16 (R16) технология совместной передачи данных в нисходящем направлении с множеством точек TRP/множеством панелей продемонстрировала возможность повысить эффективность передачи физических нисходящих каналов общего доступа (PDSCH, Physical Downlink Shared Channel). Поскольку передача данных включает в себя планирование обратной связи по восходящим и нисходящим каналам, повышение эффективности передачи только для нисходящих каналов в рамках исследования технологии URLLC не может гарантировать качество обслуживания. Поэтому на этапе исследований стандарта версии Release 17 (R17) повышение эффективности передачи должно быть осуществлено для физических нисходящих каналов управления (PDCCH, Physical Downlink Control Channel), физических восходящих каналов управления (PUCCH, Physical Uplink Control Channel) и физических восходящих каналов общего доступа (PUSCH, Physical Uplink Shared Channel).
[0004] В усовершенствованной схеме передачи восходящего канала PUSCH с использованием множества точек TRP стандарта R17 процессы управления мощностью передачи в канале PUSCH для различных точек TRP могут осуществляться независимо, поэтому для терминала измеренные значения запаса по мощности (РН, Power Headroom), передаваемые для различных точек TRP, могут различаться. Измеренное значение, передаваемое в отчете о запасе по мощности (PHR, Power Headroom Report), должно быть определено в протоколе, чтобы сетевое устройство могло использовать его для точного планирования восходящего канала. Поэтому усовершенствования в части измерения запаса РН и предоставления отчета PHR, выполняемого терминалом в системе с множеством точек TRP, являются предметом для изучения.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0005] В настоящем изобретении предлагается способ и устройство для предоставления отчета о запасе по мощности (PHR), а также носитель информации, позволяющие преодолеть проблемы, существующие в данной области техники.
[0006] Согласно первому аспекту вариантов осуществления настоящего изобретения предлагается способ предоставления отчета о запасе по мощности (PHR). Этот способ реализуется терминалом. Способ включает в себя следующее: если терминал осуществляет совместную передачу физических восходящих каналов общего доступа (PUSCH) множеству точек TRP, измерение и предоставление терминалом отчета PHR для одной или более совместно работающих точек передачи/приема (TRP).
[0007] Согласно вариантам осуществления, измерение и предоставление терминалом отчета PHR для одной или более совместно работающих точек TRP включает в себя следующее: если терминал не осуществляет фактическую передачу канала PUSCH, измерение терминалом в качестве расчетного допущения виртуального запаса по мощности (РН) канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, и предоставление отчета PHR, содержащего значение виртуального запаса РН, соответствующего каналу PUSCH.
[0008] Согласно вариантам осуществления, предоставление отчета PHR, содержащего значение виртуального запаса РН, соответствующего каналу PUSCH, включает в себя следующее: определение эталонного формата канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству TRP; и предоставление отчета PHR, содержащего значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[0009] Согласно вариантам осуществления, измерение и предоставление терминалом отчета PHR для одной или более совместно работающих точек TRP включает в себя следующее: если терминал планирует фактическую передачу канала PUSCH единственной точке TRP, измерение фактического запаса РН, когда канал PUSCH передается в назначенном интервале возможной передачи (transmission occasion), и предоставление отчета PHR, содержащего значение фактического запаса РН.
[0010] Согласно вариантам осуществления, если канал PUSCH для передачи элемента управления доступом к среде (МАС-СЕ) отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[0011] первый интервал возможной передачи для передачи канала PUSCH,
[0012] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[0013] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[0014] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[0015] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[0016] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной части полосы частот (BWP, Bandwidth Part) несущей для передачи МАС-СЕ отчета PHR и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[0017] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[0018] первый интервал возможной передачи для передачи канала PUSCH;
[0019] самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[0020] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[0021] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[0022] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[0023] один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[0024] Согласно вариантам осуществления, если разнос поднесущих,
соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя: [0025] первый интервал возможной передачи для передачи канала PUSCH;
[0026] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[0027] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[0028] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[0029] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[0030] Согласно вариантам осуществления, предоставление отчета PHR, содержащего значение фактического запаса РН включает в себя: предоставление отчета PHR, содержащего единственное значение фактического запаса РН.
[0031] Согласно вариантам осуществления, измерение и предоставление терминалом отчета PHR для одной или более совместно работающих точек TRP включает в себя следующее: если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, измерение, соответственно, множества значений запасов РН для множества точек TRP в назначенных интервалах возможной передачи и предоставление отчета PHR, содержащего единственное значение запаса РН или множество значений запаса РН.
[0032] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, измерение, соответственно, множества значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи включает в себя:
[0033] измерение, соответственно, множества значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[0034] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[0035] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[0036] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[0037] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений фактического запаса РН; или
[0038] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[0039] Согласно вариантам осуществления, измерение множества значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи включает в себя следующее:
[0040] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[0041] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использование запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[0042] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение виртуального запаса РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерение фактического запаса РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерение виртуального запаса РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[0043] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение, соответственно, множества значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP, на которой передается МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[0044] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[0045] Согласно вариантам осуществления, измерение множества значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, включает в себя:
[0046] если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, измерение, соответственно, значений фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерение, соответственно, значений значений фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих; или
[0047] если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, измерение множества значений фактического запаса РН при передаче каналов PUSCH, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[0048] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[0049] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[0050] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[0051] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[0052] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[0053] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[0054] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[0055] Согласно вариантам осуществления, точка TRP, определенная с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP, включают в себя следующее:
[0056] если измеренные значения запаса РН для множества точек TRP включают в себя единственное отрицательное значение, использование точки TRP, соответствующей единственному отрицательному значению, в качестве точки TRP для единственного значения запаса РН в отчете PHR;
[0057] если все измеренные значения запаса РН для множества точек TRP являются отрицательными, использование точки TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP для единственного значения запаса РН в отчете PHR; или
[0058] если все измеренные значения запаса РН для множества точек TRP являются положительными, использование точки TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP для единственного значения запаса РН в отчете PHR.
[0059] Согласно второму аспекту вариантов осуществления настоящего изобретения предлагается способ предоставления отчета PHR. Этот способ реализуется сетевым устройством. Способ включает в себя следующее: если терминал конфигурируется так, чтобы осуществлять совместную передачу каналов PUSCH в направлении нескольких точек TRP, конфигурирование терминала так, чтобы измерять и предоставлять отчеты PHR для одной или более совместно работающих точек TRP; и получение предоставляемых терминалом отчетов PHR для одной или более совместно работающих точек TRP.
[0060] Согласно вариантам осуществления, конфигурирование терминала так,
чтобы измерять и предоставлять отчеты PHR для одной или более совместно работающих точек TRP, включает в себя следующее: если терминал не осуществляет фактическую передачу канала PUSCH, конфигурирование терминала так, чтобы измерять в качестве расчетного допущения виртуальный запас РН канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, и конфигурирование терминала так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH.
[0061] Согласно вариантам осуществления, конфигурирование терминала так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, включает в себя следующее: конфигурирование терминала так, чтобы определять эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству точек TRP; и конфигурирование терминала так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[0062] Согласно вариантам осуществления, конфигурирование терминала так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP, включает в себя следующее: если терминал планирует фактическую передачу канала PUSCH единственной точке TRP, конфигурирование терминала так, чтобы измерять фактический запас РН, когда канал PUSCH передается в назначенном интервале возможной передачи, и предоставлять отчет PHR, содержащий значение фактического запаса РН.
[0063] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[0064] первый интервал возможной передачи для передачи канала PUSCH,
[0065] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[0066] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[0067] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[0068] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[0069] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[0070] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[0071] первый интервал возможной передачи для передачи канала PUSCH;
[0072] самый ранний интервал возможной передачи среди интервалов возможной
передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[0073] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[0074] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[0075] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[0076] один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[0077] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[0078] первый интервал возможной передачи для передачи канала PUSCH;
[0079] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[0080] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[0081] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[0082] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[0083] Согласно вариантам осуществления, получение предоставляемого терминалом отчета PHR для одной или более совместно работающих точек TRP включает в себя: получение отчета PHR, содержащего единственное значение фактического запаса РН.
[0084] Согласно вариантам осуществления, конфигурирование терминала так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP, включает в себя следующее: если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, конфигурирование терминала так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.
[0085] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, то конфигурирование терминала так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включает в себя следующее:
[0086] конфигурирование терминала так, чтобы измерять, соответственно, множество значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[0087] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[0088] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[0089] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[0090] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR для множества точек TRP с целью получения множества значений фактического запаса РН; или
[0091] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[0092] Согласно вариантам осуществления, конфигурирование терминала так, чтобы измерять множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи включает в себя следующее:
[0093] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[0094] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использовать значение запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[0095] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять виртуальный запас РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерял фактический запас РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерять виртуальный запас РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[0096] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять множество значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[0097] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[0098] Согласно вариантам осуществления, конфигурирование терминала так, чтобы измерять множество значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, включает в себя следующее:
[0099] если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, конфигурирование терминала так, чтобы измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих; или
[00100] если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, конфигурирование терминала так, чтобы измерять множество значений фактического запаса РН при передаче каналов PUSCH, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[00101] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[00102] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[00103] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[00104] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[00105] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[00106] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[00107] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[00108] Согласно вариантам осуществления, конфигурирование терминала так, чтобы определять точку TRP с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP, включает в себя следующее:
[00109] если измеренные значения запаса РН для множества точек TRP включают в себя единственное отрицательное значение, конфигурирование терминала так, чтобы использовать точку TRP, соответствующую единственному отрицательному значению, в качестве точки TRP единственного запаса РН в отчете PHR;
[00110] если все измеренные значения запаса РН для множества точек TRP являются отрицательными, конфигурирование терминала так, чтобы использовать точку TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR; или
[00111] если все измеренные значения запаса РН для множества точек TRP являются положительными, конфигурирование терминала так, чтобы использовать точку TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR.
[00112] Согласно третьему аспекту вариантов осуществления изобретения предлагается устройство для предоставления отчетов PHR. Это устройство применимо к терминалу. Устройство включает в себя: блок обработки, сконфигурированный так, чтобы определять терминал, осуществляющий совместную передачу каналов PUSCH множеству точек TRP; и блок формирования отчета, сконфигурированный так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP.
[00113] Согласно вариантам осуществления, если терминал не осуществляет фактическую передачу канала PUSCH, то блок формирования отчета конфигурируется так, чтобы измерять в качестве расчетного допущения виртуальный запас РН канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH.

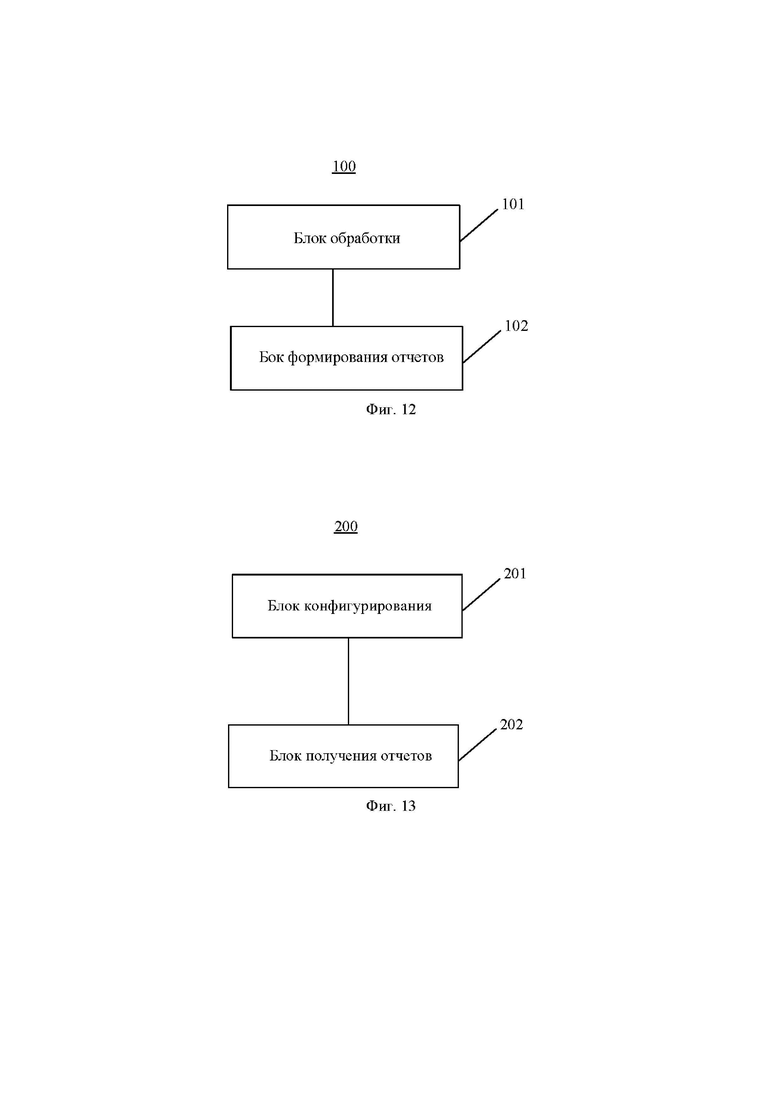

[00114] Согласно вариантам осуществления, блок формирования отчета конфигурируется так, чтобы определять эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству TRP; и предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[00115] Согласно вариантам осуществления, если терминал планирует передачу канала PUSCH единственной точке TRP, то блок формирования отчета конфигурируется так, чтобы измерять фактический запас РН, когда канал PUSCH передается в назначенном интервале возможной передачи, и предоставлять отчет PHR, содержащий значение фактического запаса РН.
[00116] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[00117] первый интервал возможной передачи для передачи канала PUSCH,
[00118] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[00119] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[00120] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[00121] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00122] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00123] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00124] первый интервал возможной передачи для передачи канала PUSCH;
[00125] самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00126] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00127] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00128] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00129] один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[00130] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00131] первый интервал возможной передачи для передачи канала PUSCH;
[00132] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[00133] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00134] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00135] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00136] Согласно вариантам осуществления, блок формирования отчета конфигурируется так, чтобы предоставлять отчет PHR, содержащий единственное значение фактического запаса РН.
[00137] Согласно вариантам осуществления, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, то блок формирования отчета конфигурируется так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.
[00138] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, то блок формирования отчета конфигурируется так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующие измерения:
[00139] измерение, соответственно, множества значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[00140] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[00141] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00142] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00143] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений фактического запаса РН; или
[00144] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[00145] Согласно вариантам осуществления, блок формирования отчета конфигурируется так, чтобы измерять множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующие измерения: [00146] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически
планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[00147] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использование запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[00148] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение виртуального запаса РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерение фактического запаса РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерение виртуального запаса РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[00149] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение, соответственно, множества значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP, на которой передается МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00150] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[00151] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, блок формирования отчетов конфигурируется так, чтобы: измерять, соответственно, значения фактического запаса РН, когда каналы PUSCH передаются, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерять, соответственно, значения фактического запаса РН, когда каналы PUSCH передаются, соответственно, для первой точки TRP и второй точки TRP в множество совпадающих интервалов возможной передачи для различных несущих; или, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, блок формирования отчетов конфигурируется так, чтобы: измерять, соответственно, множество значений фактического запаса РН, когда каналы PUSCH передаются, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[00152] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[00153] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[00154] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[00155] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[00156] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[00157] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[00158] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[00159] Согласно вариантам осуществления, если значения запаса РН, измеренные для множества точек TRP, включают в себя единственное отрицательное значение, блок формирования отчетов конфигурируется так, чтобы использовать точку TRP, соответствующую единственному отрицательному значению, в качестве точки TRP единственного значения запаса РН в отчете PHR; если все значения запаса РН, измеренные для множества точек TRP, являются отрицательными, то блок формирования отчетов конфигурируется так, чтобы использовать точку TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP единственного значения запаса РН в отчете PHR; или, если все значения запаса РН, измеренные для множества точек TRP, являются положительными, то блок формирования отчетов конфигурируется так, чтобы использовать точку TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP единственного значения запаса РН в отчете PHR.
[00160] Согласно четвертому аспекту вариантов осуществления изобретения предлагается устройство для предоставления отчетов PHR. Этот способ применим к сетевому устройству. Устройство включает в себя: блок конфигурирования, который конфигурируется так, чтобы конфигурировать терминал так, чтобы осуществлять совместную передачу каналов PUSCH в направлении нескольких точек TRP, и конфигурировать терминал так, чтобы измерять и предоставлять отчеты PHR для одной или более совместно работающих точек TRP; а также блок получения отчетов, который конфигурируется так, чтобы получать отчеты PHR для одной или более совместно работающих точек TRP, предоставляемые терминалом.
[00161] Согласно вариантам осуществления, если терминал не осуществляет фактическую передачу канала PUSCH, то блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять в качестве расчетного допущения виртуальный запас РН канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, а также конфигурировать терминал так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH.
[00162] Согласно вариантам осуществления, блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы определять эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству TRP; и предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[00163] Согласно вариантам осуществления, если терминал планирует передачу канала PUSCH единственной точке TRP, то блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять фактический запас РН, когда канал PUSCH передается в назначенном интервале возможной передачи, и предоставлять отчет PHR, содержащий значение фактического запаса РН.
[00164] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[00165] первый интервал возможной передачи для передачи канала PUSCH,
[00166] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[00167] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[00168] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[00169] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00170] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00171] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00172] первый интервал возможной передачи для передачи канала PUSCH;
[00173] самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00174] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00175] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00176] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00177] один или более заранее заданных интервалов возможной передачи передслотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[00178] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00179] первый интервал возможной передачи для передачи канала PUSCH;
[00180] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[00181] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00182] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00183] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00184] Согласно вариантам осуществления, блок получения отчета конфигурируется так, чтобы получать отчет PHR, содержащий единственное значение фактического запаса РН.
[00185] Согласно вариантам осуществления, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, то блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.
[00186] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, то блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующее:
[00187] конфигурирование терминала так, чтобы измерять, соответственно, множество значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[00188] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[00189] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00190] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00191] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR для множества точек TRP с целью получения множества значений фактического запаса РН; или
[00192] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[00193] Согласно вариантам осуществления, блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующее:
[00194] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[00195] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использовать значение запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[00196] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять виртуальный запас РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерял фактический запас РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерять виртуальный запас РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[00197] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять множество значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00198] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[00199] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих.
[00200] Или, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять множество значений фактического запаса РН при передаче каналов PUSCH, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[00201] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[00202] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[00203] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[00204] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[00205] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[00206] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[00207] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[00208] Согласно вариантам осуществления, блок конфигурирования конфигурируется так, чтобы конфигурировать терминал так, чтобы определять точку TRP с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP, включая следующее:
[00209] если измеренные значения запаса РН для множества точек TRP включают в себя единственное отрицательное значение, конфигурирование терминала так, чтобы использовать точку TRP, соответствующую единственному отрицательному значению, в качестве точки TRP единственного запаса РН в отчете PHR;
[00210] если все измеренные значения запаса РН для множества точек TRP являются отрицательными, конфигурирование терминала так, чтобы использовать точку TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR; или
[00211] если все измеренные значения запаса РН для множества точек TRP являются положительными, конфигурирование терминала так, чтобы использовать точку TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR.
[00212] Согласно пятому аспекту вариантов осуществления настоящего изобретения предлагается устройство для предоставления отчета PHR. Устройство включает в себя процессор и память для хранения инструкций, исполняемых процессором. Процессор конфигурируется так, чтобы осуществлять способ предоставления отчета PHR согласно первому аспекту или любому варианту реализации первого аспекта изобретения.
[00213] Согласно шестому аспекту вариантов осуществления настоящего изобретения предлагается устройство для предоставления отчета PHR. Устройство включает в себя процессор и память для хранения инструкций, исполняемых процессором. Процессор конфигурируется так, чтобы осуществлять способ предоставления отчета PHR согласно второму аспекту или любому варианту реализации второго аспекта изобретения.
[00214] Согласно седьмому аспекту вариантов осуществления настоящего изобретения предлагается носитель информации. На носителе информации хранятся инструкции, при выполнении которых процессором терминала терминал может реализовать способ предоставления отчета PHR согласно первому аспекту или любому варианту реализации первого аспекта изобретения.
[00215] Согласно восьмому аспекту вариантов осуществления настоящего изобретения предлагается носитель информации. На носителе информации хранятся инструкции, при выполнении которых процессором сетевого устройства сетевое устройство может реализовать способ предоставления отчета PHR согласно второму аспекту или любому варианту реализации второго аспекта изобретения.
[00216] Технические решения, предлагаемые в вариантах осуществления настоящего изобретения, могут обеспечивать следующий полезный эффект.Если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, терминал может измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP. Могут быть реализованы усовершенствования в области измерения и предоставления отчетов PHR. Кроме того, можно реализовать измерение и предоставление отчетов PHR для разных вариантов передачи каналов PUSCH в системе с множеством точек TRP, чтобы улучшить динамическое планирование для разных вариантов передачи, реализовать точное управление мощностью и обеспечить более эффективное распределение и использование сетевых ресурсов.
[00217] Следует иметь в виду что приведенное выше общее описание и нижеследующее подробное описание служат лишь для примера и пояснения и не могут ограничивать настоящее изобретение.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[00218] Сопроводительные чертежи, которые включены в настоящее описание и являются его частью, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для разъяснения принципов настоящего изобретения.

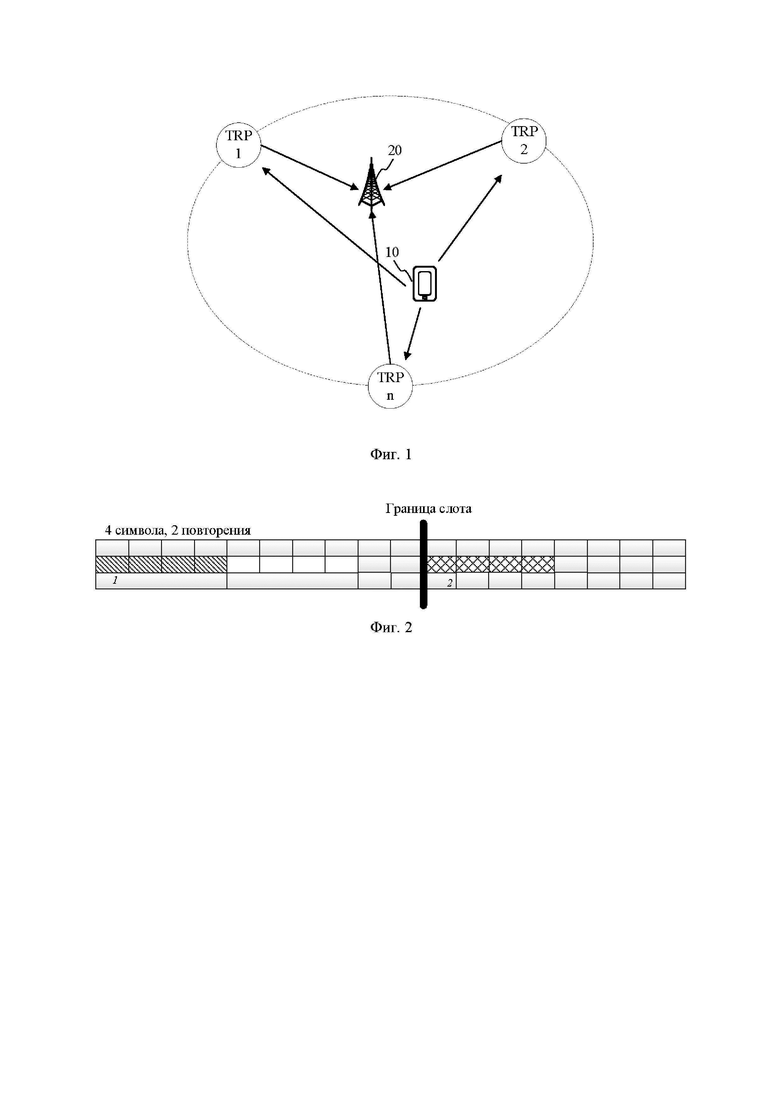

[00219] На фиг. 1 представлена структурная схема системы беспроводной связи согласно некоторым вариантам осуществления настоящего изобретения.
[00220] На фиг. 2 представлен пример схемы повторной передачи канала PUSCH типа А.

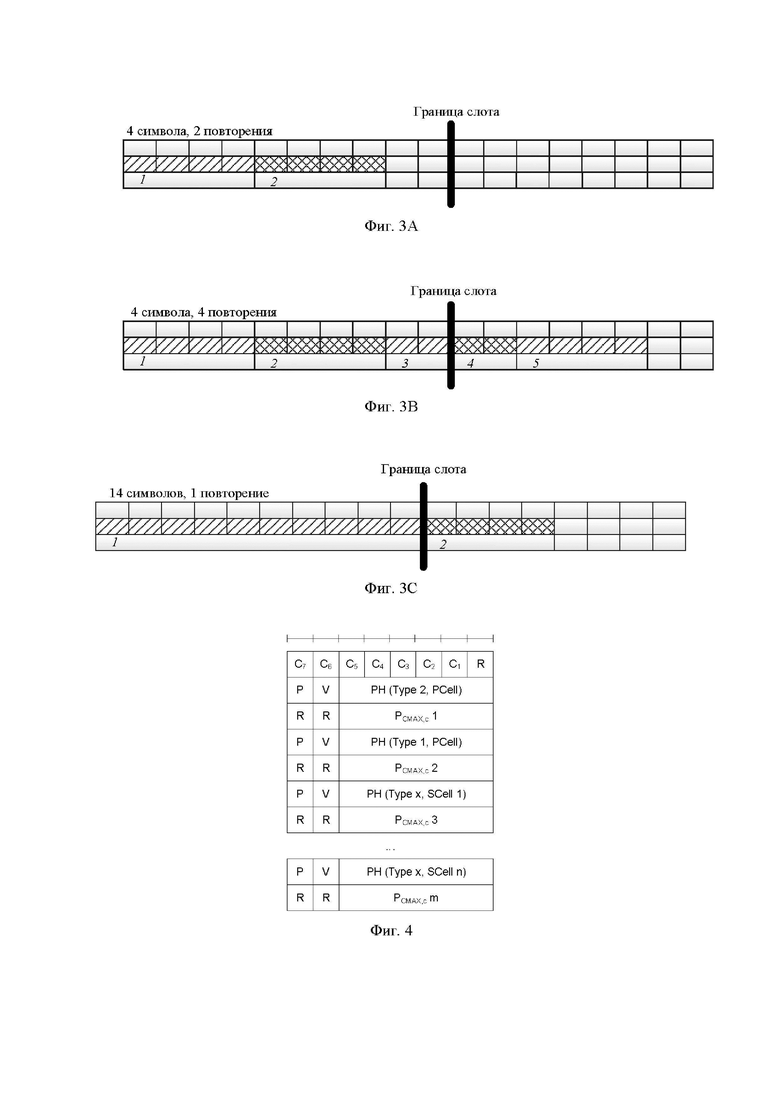

[00221] На фиг. 3 представлены примеры схем повторной передачи канала PUSCH типа В.
[00222] На фиг. 4 представлена диаграмма соответствующих полей в формате сообщения PHR МАС-СЕ согласно некоторым вариантам осуществления настоящего изобретения.

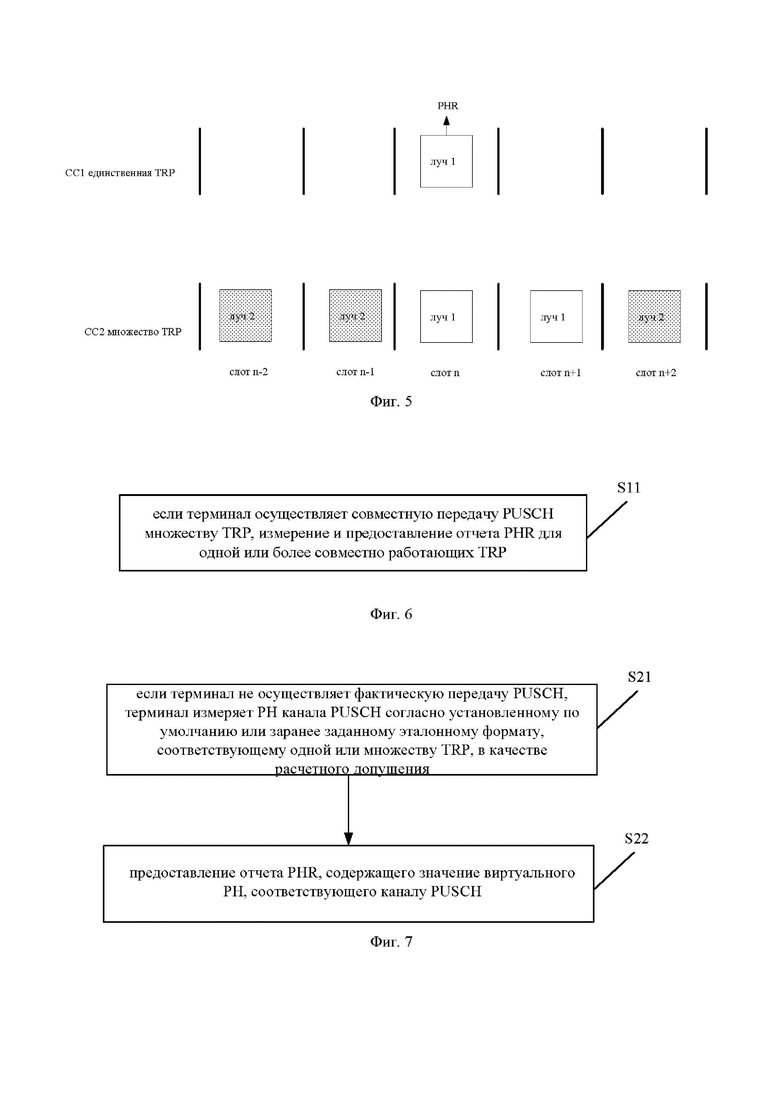

[00223] На фиг. 5 представлена диаграмма процесса формирования отчета в сообщении PHR МАС-СЕ при агрегировании несущих.

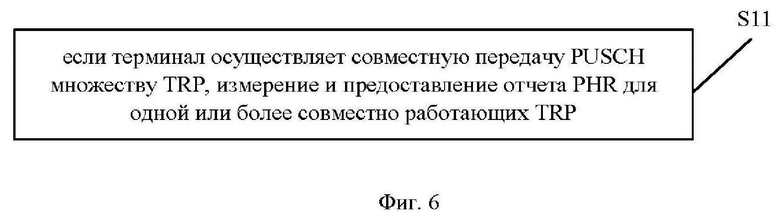

[00224] На фиг. 6 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00225] На фиг. 7 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00226] На фиг. 8 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00227] На фиг. 9 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00228] На фиг. 10 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00229] На фиг. 11 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00230] На фиг. 12 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
[00231] На фиг. 13 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.

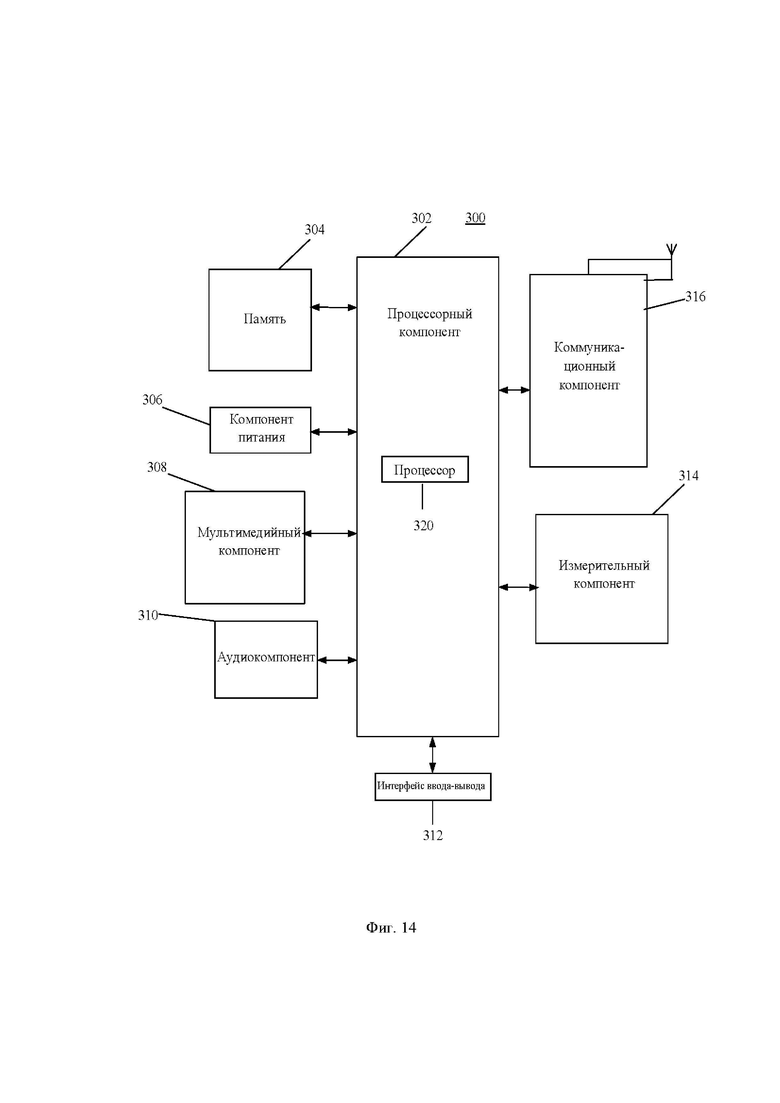

[00232] На фиг. 14 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.

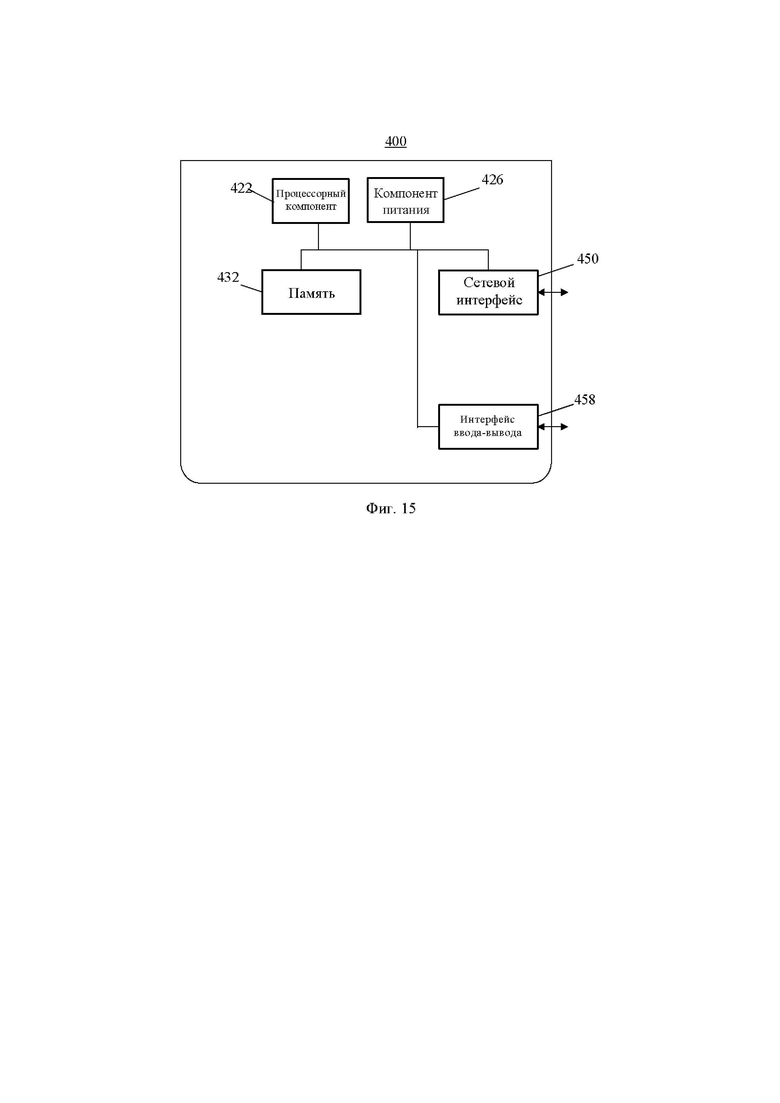

[00233] На фиг. 15 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения.
ПОДРОБНОЕ ОПИСАНИЕ
[00234] Ниже приводятся подробные описания вариантов осуществления изобретения, примеры которых показаны на чертежах. В последующих ссылках на чертежи одинаковые номера на разных чертежах обозначают одинаковые или аналогичные элементы, если не указано иное. Рассмотренные ниже реализации возможных вариантов осуществления не исчерпывают все возможные реализации, которые соответствуют настоящему изобретению. Напротив, они представляют собой лишь примеры устройств и способов, которые соответствуют аспектам настоящего изобретения, указанным в прилагаемой формуле изобретения.
[00235] Способ предоставления отчета о запасе по мощности (PHR) согласно вариантам осуществления настоящего изобретения может использоваться в системе беспроводной связи, изображенной на фиг. 1. Система беспроводной связи, представленная на фиг. 1, включает в себя базовую станцию 20 и терминал 10. Терминал подключен к сетевому устройству и обменивается с ним данными с помощью беспроводных ресурсов. Передача/прием данных между сетевым устройством и терминалом осуществляется с помощью лучей. Усовершенствование передачи по физическому восходящему каналу общего доступа (PUSCH) между сетевым устройством и терминальным устройством может достигаться путем использования множества точек передачи/приема (TRP).
[00236] Следует понимать, что количество точек TRP, с помощью которых сетевое устройство выполняет обмен данными с терминалом в системе с множеством точек TRP, может быть равным одной или большему количеству точек. Обмен данными между сетевым устройством и терминалом в точках TRP1, TRP2, …, TRPn в системе беспроводной связи, представленной на фиг. 1, показан только для иллюстрации и настоящим изобретением не ограничивается.
[00237] Следует понимать, что система беспроводной связи на фиг. 1 представлена только для иллюстрации и такая система беспроводной связи может включать в себя также другие сетевые устройства, такие как устройство опорной сети, беспроводное ретрансляционное устройство и беспроводное транзитное устройство, не показанные на фиг. 1. Количество сетевых устройств и количество терминалов в системе беспроводной связи вариантами осуществления настоящего изобретения не ограничивается.
[00238] Следует также иметь в виду, что система беспроводной связи согласно вариантам осуществления настоящего изобретения представляет собой сеть, которая обеспечивает функции беспроводной связи. В системе беспроводной связи могут использоваться различные технологии связи, такие как множественный доступ с кодовым разделением (CDMA, Code Division Multiple Access), широкополосный множественный доступ с кодовым разделением (WCDMA, Wideband Code Division Multiple Access), множественный доступ с временным разделением (TDMA, Time Division Multiple Access), множественный доступ с частотным разделением (FDMA, Frequency Division Multiple Access), множественный доступ с ортогональным частотным разделением (OFDMA, Orthogonal Frequency-Division Multiple Access), FDMA с одной несущей (SC-FDMA, Single Carrier FDMA), или множественный доступ с контролем несущей и предотвращением коллизий (CSMA/CA, Carrier Sense Multiple Access With Collision Avoidance). В зависимости от емкости, скорости, задержки и других характеристик все сети можно разделить на сети второго поколения (2G), третьего поколения (3G), четвертого поколения (4G) или сети будущего развития, такие как сети пятого поколения (5G). Сеть 5G также называют сетью нового радио (NR, New Radio). Для простоты описания в настоящем изобретении сеть беспроводной связи иногда может называться просто сетью.
[00239] Кроме того, сетевое устройство согласно настоящему изобретению также может называться сетевым устройством беспроводного доступа. Сетевое устройство беспроводного доступа может быть базовой станцией, усовершенствованной базовой станцией (eNB, evolved Node Base station), домашней базовой станцией, точкой доступа (АР, Access Point) в системе беспроводного доступа Wi-Fi™, беспроводным ретрансляционным узлом, беспроводным транзитным узлом, точкой передачи (TP, Transmission Point) или точкой передачи/приема TRP или аналогичным устройством; также может быть базовой станцией следующего поколения gNB (next generation Node Base station) в системе NR; a также может быть компонентом или частью устройств, входящих в состав базовой станции устройством. Следует понимать, что настоящим изобретением не ограничивается конкретная технология и конкретная конструкция, используемые в сетевом устройстве согласно вариантам осуществления настоящего изобретения. Согласно настоящему изобретению, сетевое устройство может обеспечивать покрытие связью определенной географической зоны и взаимодействовать с терминалами, находящимися в зоне покрытия (соте). Кроме того, если система связи представляет собой систему связи между транспортными средствами и внешней инфраструктурой (V2X, vehicle-to-everything), сетевое устройство также может быть установлено на транспортном средстве.
[00240] Терминал, согласно настоящему изобретению, может также называться терминальным устройством, пользовательским оборудованием (UE, User Equipment), мобильной станцией (MS, Mobile Station), мобильным терминалом (МТ, Mobile Terminal) или иным аналогичным образом. Терминал может быть устройством, которое обеспечивает пользователя голосовой связью и/или передачей данных. Например, терминал может быть портативным устройством с функцией беспроводного соединения, устройством, устанавливаемым в автомобиле и иным подобным устройством. В настоящее время примерами таких терминалов могут служить мобильные телефоны, локальное абонентское оборудование (CPE, Customer Premise Equipment), карманные персональные компьютеры (РРС, Pocket Personal Computer), персональные цифровые помощники (PDA, Personal Digital Assistant), ноутбуки, планшеты, портативные устройства, носимые устройства, устройства, устанавливаемые на транспортные средства и другие подобные устройства. Кроме того, если система связи представляет собой систему связи V2X, терминальное устройство также может устанавливаться на транспортном средстве. Следует понимать, что настоящим изобретением не ограничивается конкретная технология и конкретная конструкция, используемые в терминале согласно вариантам осуществления настоящего изобретения.
[00241] Согласно настоящему изобретению, передача/прием данных между сетевым устройством и терминалом осуществляется с помощью лучей. Сетевое устройство и терминал могут улучшать передачу в восходящем направлении с использованием множества точек TRP, то есть терминал может улучшать передачу в восходящем направлении с использованием технологии многоточечной совместной передачи множеству точек TRP.
[00242] Усовершенствованная схема передачи в восходящем направлении с использованием множества точек TRP (усовершенствованная схема передачи в восходящем направлении в системе с множеством точек TRP) может быть основана на схеме повторной передачи канала PUCCH/PUSCH в стандарте версии R16. В схеме передачи канала PUCCH в восходящем направлении стандарта версии R16 поддерживается повторная передача среди слотов. Схема передачи в восходящем направлении в стандарте R16 поддерживает для планирования ресурса в канале PUSCH повторение типа А в пределах слотов и повторение типа В с пересечением границ слотов. Варианты передачи в канале PUSCH, соответственно, с планированием и без планирования, представлены ниже.
[00243] Для планируемого канала PUSCH существует два способа улучшения передачи в восходящем направлении с повторением передачи канала PUSCH во временной области: схема повторения передачи типа А и схема повторения передачи типа В, представленные в стандарте R16.
[00244] 1) Схема повторения передачи канала PUSCH типа А
[00245] На фиг. 2 представлен пример схемы повторения передачи канала PUSCH типа А. Как показано на фиг. 2, канал PUSCH передается в последовательных К слотах или К интервалах возможной передачи. Передача начинается с S-ro символа в начальном слоте, и каждый интервал возможной передачи занимает L символов. При этом суммарная длина S+Ьне может выходить за границы слота. Передача канала PUSCH с агрегированием слотов в версии R16 не подходит для некоторых ситуаций, когда задержка должна быть очень мала, а надежность высока.
[00246] В схеме передачи канала PUSCH с повторением типа А номинальный интервал возможной передачи (номинальное повторение) является фактическим интервалом возможной передачи (фактическое повторение).
[00247] 2) Схема повторной передачи канала PUSCH типа В
[00248] Для уменьшения задержки и повышения надежности в стандарте R16 поддерживается схема повторной передачи канала PUSCH с использованием в качестве единицы измерения мини-слота, а также допускается передача канала PUSCH в разных слотах для дополнительного уменьшения задержки. Во временной области передача канала PUSCH начинается с S-ro символа в начальном слоте и непрерывно осуществляется в К номинальных интервалах возможной передачи, при этом каждый номинальный интервал возможной передачи занимает L символов, непрерывно следующих друг за другом. Суммарная длина S+L может выходить за границы слота. На фиг. 3А-3С показаны примеры повторной передачи канала PUSCH типа В. На фиг. 3А представлен пример повторной передачи со значениями параметров К=2, L=4 и S=4. На фиг. 3В представлен пример повторной передачи со значениями параметров К=4, L=4 и S=4. На фиг. 3С представлен пример повторной передачи со значениями параметров K=1, L=14 и S=4.
[00249] Как показано на фиг. 5А-5С ниже, когда интервал возможной передачи пересекает границу слота, передача повторно сегментируется в соответствии с количеством фактических передач К', то есть с фактическими интервалами возможной передачи. Для всей передачи слот L*K представляет собой длину временного окна для передачи канала PUSCH, а символы DL отбрасываются и не используются для передачи канала PUSCH. Базовая станция с помощью индикатора формата слота (SFI, Slot Format Indicator) может указывать, что полустатический гибкий символ является динамическим символом восходящего канала или динамическим символом нисходящего канала, поэтому полустатический гибкий символ может быть доступен или недоступен для канала PUSCH. При наличии неиспользуемых символов их следует отбрасывать, а передачу осуществлять в оставшихся доступных символах. Сетевое устройство также может с помощью сигнализации конфигурировать шаблоны недоступных символов, которые терминал не может использовать, то есть терминал не будет передавать данные восходящего направления в недоступных символах, указанных сигнализацией.

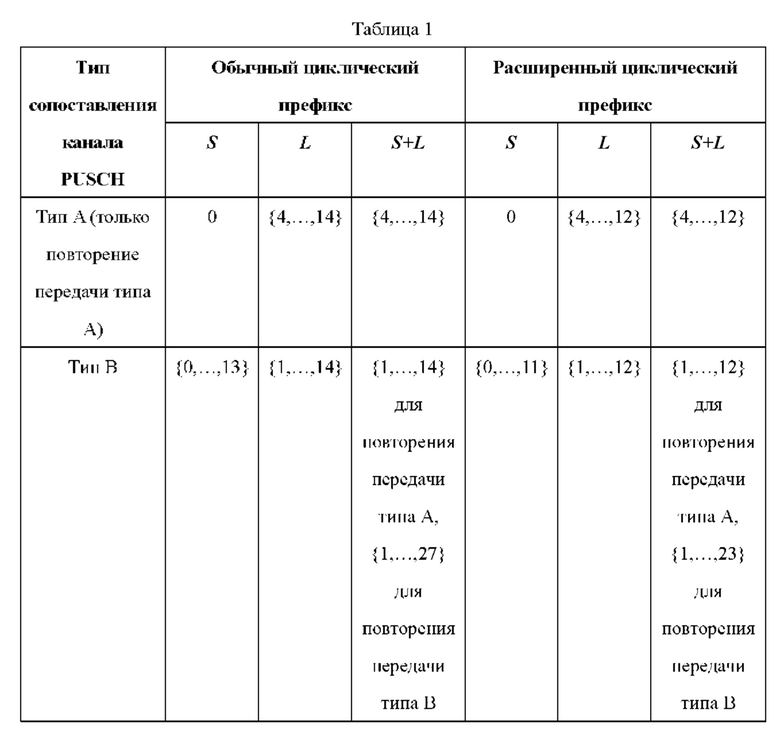

[00250] Параметры передачи канала PUSCH с повторением передачи типа А и с повторением передачи типа В, используемые в описываемом случае, определены в следующей таблице 1:
[00251] Кроме того, передача терминала в восходящем направлении может конфигурироваться с использованием одной несущей или множества несущих. Конфигурация с множеством несущих включает в себя конфигурацию агрегирования несущих (СА, Carrier Aggregation). Если терминал сконфигурирован с агрегированием СА, то такая конфигурация может включать в себя несколько сот, например, первичную сотню (PCell, Primary Cell) и одну или более вторичных сот (SCell, Secondary Cell). В текущей конфигурации СА нисходящая несущая имеет соответствующую восходящую несущую.
[00252] Кроме того, конфигурация передачи в восходящем направлении может также включать в себя конфигурацию двойного подключения (DC, Dual Connectivity). Если в конфигурации DC терминал сконфигурирован с агрегированием СА, то такая конфигурация включает в себя множество групп сот: главную группу сот (MCG, Master Cell Group) и вторичную группу сот (SCG, Secondary Cell Group). Группа MCG включает в себя одну соту PCell и ноль или более сот SCell, а группа SCG включает в себя одну соту PSCell и ноль или более сот SCell.
[00253] Кроме того, конфигурация передачи в восходящем направлении может также включать в себя дополнительную восходящую несущую (SUL, Supplementary UpLink). В системе 5G для одной нисходящей несущей могут быть сконфигурированы две восходящие несущие, одна из которых является дополнительной восходящей несущей, при этом дополнительная восходящая несущая может быть сконфигурирована для соты PCell или соты SCell.
[00254] При передаче в восходящем направлении в целях сетевого планирования требуется передавать отчет PHR, при этом в отчете PHR отражается доступная мощность терминала или запас по мощности (РН). Терминал инициирует передачу отчета PHR в зависимости от условий инициирования, определенных в протоколе. Отчет PHR включает в себя следующие данные: максимальная мощность, которая может передаваться в каждой соте, запас по мощности после передачи терминалом в каждой соте восходящего канала управления (например, канала PUCCH), запас по мощности после передачи терминалом в каждой соте восходящего канала общего доступа (например, канала PUSCH) или запас по мощности после передачи терминалом в каждой соте восходящего сигнала зондирования (например, опорного сигнала зондирования (SRS, Sounding Reference Signal)).
[00255] Существующий механизм измерения для отчета PHR включает в себя измерение фактического запаса РН или измерение виртуального запаса РН. Когда терминал осуществляет фактическую передачу физического канала, он сообщает о запасе мощности (фактический отчет PHR) после фактической передачи физического канала. Например, терминал передает сетевому устройству фактический отчет PHR при передаче канала PUSCH. В отсутствие фактической передачи физического канала терминал сообщает о запасе по мощности (виртуальный отчет PHR) после эталонной (или виртуальной) передачи физического канала. Например, в отсутствие передачи канала PUSCH терминал рассчитывает данные отчета PHR согласно заранее заданному формату канала PUSCH и передает их сетевому устройству в виде виртуального отчета PHR. На основании информации о запасе терминала по мощности сеть может определить полосу частот и режим передачи, которые может использовать терминал.
[00256] Отчет PHR передается посредством элемента управления доступом к среде передачи данных (МАС-СЕ) PHR.
[00257] Формат отчета PHR МАС-СЕ представлен на фиг. 4. Соответствующие поля в формате PHR МАС-СЕ, показанном на фиг. 4, имеют следующие значения:
Ci: когда в сообщении управления радиоресурсами (RRC, radio resource control) сконфигурирована одна сота SCell с индексом SCellIndex, в этом поле указывается, передается ли поле запаса РН для соты SCell, сконфигурированной с индексом SCellIndex i. Если поле Ci имеет значение 1, то это означает, что поле РН ячейки SCell, сконфигурированной с индексом SCellIndex i, передается. Если поле Ci имеет значение 0, то это означает, что поле РН ячейки SCell, сконфигурированной с индексом SCellIndex i, не передается.
R: зарезервированный бит, равный 0.
V: это поле указывает, основывается ли передаваемое значение РН на фактической передаче или на эталонном формате. Для РН типа 1 значение V=0 означает фактическую передачу канала PUSCH, а значение V=1 означает, что используется эталонный формат канала PUSCH. Для РН типа 2 значение V=0 означает фактическую передачу канала PUCCH, а значение V=1 означает, что используется эталонный формат канала PUCCH. Для РН типа 3 значение V=0 означает фактическую передачу канала SRS, а значение V=1 означает, что используется эталонный формат канала SRS. Кроме того, для РН типа 1, типа 2 и типа 3 значение V=0 указывает, что формат отчета включает в себя поле РСМАХ, с, соответствующее определенной соте, в которой осуществляется фактическая передача канала PUSCH, а значение V=1 указывает, что формат отчета не включает в себя поле РСМАХ, с, соответствующее определенной соте, что указывает на использование эталонного формата канала PUSCH.
РН: это поле указывает уровень запаса РН.
Р: это поле указывает, используется ли в текущем объекте MAC механизм отката мощности. Если откат мощности не используется, а в поле РСМАХ, с, соответствующем определенной соте, присутствуют разные значения, объект MAC устанавливает значение Р=1.
Рсмах, с: если это поле существует, то оно указывает значение РСМАХ, с, которое используется для расчета значения соответствующего поля РН, то есть терминал рассчитывает максимальную мощность, которая может передаваться в этой соте.
[00258] Типы РН включают в себя РН типа 1 (PHtypel, c(i)=РСМАХ, С PPUSCH, c(i)), РН типа 2 (PHtype2, c(i)=РСМАХ, c-PPUSCH, c(i)-PPUCCH, c(i)) и РН типа 3 (PHtype3, с(i)=РСМАХ, c-PSRS, с(i).
[00259] Индекс i, используемый в обозначении упомянутых выше типов РН, означает определенный подкадр i. PPUSCH, c(i): мощность передачи канала PUSCH, полученная терминалом в результате расчета. Когда у терминала есть фактический сигнал для передачи, это значение определяется согласно фактической мощности канала передачи. Если у терминала нет фактического сигнала для передачи, это значение определяется согласно эталонной (или виртуальной) мощности канала передачи. Рриссн, c(i): мощность передачи канала PUCCH, полученная терминалом в результате расчета. Когда у терминала есть фактический сигнал для передачи, это значение определяется согласно фактической мощности канала передачи. Если у терминала нет фактического сигнала для передачи, это значение определяется согласно эталонной (или виртуальной) мощности канала передачи. PSRS, c(i): мощность передачи восходящего сигнала SRS, полученная терминалом в результате расчета. Когда у терминала есть фактический сигнал для передачи, это значение определяется согласно фактической мощности канала передачи. Если у терминала нет фактического сигнала для передачи, это значение определяется согласно эталонной (или виртуальной) мощности канала передачи.
[00260] В усовершенствованной схеме передачи в восходящем направлении с использованием множества точек TRP терминал передает отчет PHR только в том случае, если планируется передача по восходящему каналу общего доступа (UL-SCH, UpLink Shared CHannel).
[00261] В усовершенствованной схеме передачи в восходящем направлении можно измерять запас РН типа 1 и передавать отчет PHR сетевому устройству. Отчет PHR включает в себя значение запаса РН и максимальную мощность передачи (Pcmax) на компонентной несущей. Значение Pcmax конфигурируется в явном виде сетевым устройством. Поскольку сетевое устройство может определять схему кодирования и модуляции (MCS, Modulation and Coding Scheme) в момент, соответствующий отчету PHR, и размер ресурса, используемого терминалом для передачи, оно может определять эффективную комбинацию схемы MCS и размера выделенного ресурса. В отсутствие фактической передачи канала PUSCH терминал также может передавать информацию о запасе РН типа 1.
[00262] В усовершенствованной схеме передачи восходящего канала PUSCH с использованием множества точек TRP стандарта R17 процессы управления мощностью для передачи канала PUSCH в направлении различных точек TRP могут осуществляться независимо. Поэтому расчетные значения отчетов PHR, передаваемых различными точками TRP терминалу, отличаются друг от друга, и терминал может не знать, как выполнять измерение и предоставлять отчеты PHR, соответствующие множеству точек TRP. Таким образом, когда сетевое устройство осуществляет планирование передачи в восходящем направлении, оно может не знать, какой именно использовать отчет PHR среди различных отчетов PHR, соответствующих множеству точек TRP. Например, на фиг. 5 представлена диаграмма процесса формирования отчета в сообщении PHR МАС-СЕ при агрегировании несущих. В процессе передачи канала PUSCH в системе с множеством точек TRP для передачи в направлении одной точки TRP выполняется расчет значения РН на несущей 1 и передается отчет PHR. При передаче в системе с множеством точек TRP на несущей 2, если удовлетворяются временные требования к сообщению PHR МАС-СЕ, для получения информации о РН в направлении точки TRP1 (луч 1) расчет выполняется в интервале возможной передачи, соответствующем слоту п, а для расчета РН в направлении точки TRP2 (луч 2) неизвестно, следует ли использовать интервал возможной передачи, соответствующий слоту n-1, или интервал возможной передачи, соответствующий слоту n+2. Поэтому при передаче восходящего канала PUSCH в системе с множеством точек TRP для измерения запаса РН и предоставления отчета PHR в протоколе должна быть предусмотрена идентификация доступной мощности, чтобы сетевое устройство могло использовать ее для точного планирования восходящего канала.
[00263] Согласно вариантам осуществления настоящего изобретения, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, терминал измеряет и предоставляет отчет PHR для одной или более совместно работающих точек TRP. Согласно вариантам осуществления настоящего изобретения, если терминал осуществляет передачу восходящего канала PUSCH в системе с множеством точек TRP, и сетевое устройство инициирует в конфигурации терминала использование отчетов PHR типа 1, может быть реализовано эталонное планирование отчета PHR для каждой точки TRP среди множества точек TRP при соблюдении временных требований к расчету PHR, что улучшает процесс измерения и предоставления отчетов PHR. Благодаря усовершенствованию процесса измерения и предоставления отчетов PHR можно реализовать измерение и предоставление отчетов PHR для разных вариантов передачи каналов PUSCH в системе с множеством точек TRP, чтобы улучшить динамическое планирование для разных вариантов передачи, реализовать точное управление мощностью и обеспечить более эффективное распределение и использование сетевых ресурсов.
[00264] Следует понимать, что способ предоставления отчетов PHR в соответствии с вариантами осуществления настоящего изобретения может также применяться к другим типам отчетов PHR, таким как отчет PHR типа 2 и/или отчет PHR типа 3. Далее в качестве примера для иллюстрации используется отчет PHR типа 1.
[00265] На фиг. 6 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 6, способ предоставления отчета PHR применяется к терминалу и включает в себя следующий шаг.
[00266] На шаге S11, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, отчет PHR измеряется и предоставляется для одной или более совместно работающих точек TRP.
[00267] Согласно вариантам осуществления настоящего изобретения, терминал, передающий каналы PUSCH множеству точек TRP, может рассматриваться как терминал, осуществляющий передачу восходящего канала PUSCH в системе с множеством точек TRP. Когда сетевое устройство инициирует использование терминальным устройством отчета PHR типа 1, можно измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP в соответствии с временными требованиями к расчету PHR, при этом реализуется эталонное планирование отчета PHR для каждой точки TRP среди множества точек TRP.
[00268] Согласно вариантам осуществления настоящего изобретения, терминал конфигурируется так, чтобы выполнять измерение виртуального запаса РН или фактического запаса РН в зависимости от того, осуществляет ли терминал фактическую передачу канала PUSCH, а также предоставлять отчет PHR, соответствующий измерению виртуального запаса РН или фактического запаса РН.
[00269] В одном из вариантов реализации настоящего изобретения, когда терминал не осуществляет фактическую передачу канала PUSCH, может выполняться измерение виртуального значения РН.
[00270] На фиг. 7 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 7, способ предоставления отчета PHR применяется к терминалу и включает в себя следующие шаги.
[00271] На шаге S21, если терминал не осуществляет фактическую передачу канала PUSCH, терминал измеряет запас РН канала PUSCH в качестве расчетного допущения согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP.
[00272] Согласно вариантам осуществления настоящего изобретения, эталонный формат (также именуемый эталонным форматом передачи) может быть получен путем измерения канала PUSCH без планирования и применения результата к запасу РН планируемого канала PUSCH.
[00273] В одном из вариантов осуществления настоящего изобретения установленный по умолчанию или заранее заданный эталонный формат, соответствующий одной точке TRP (sTRP, single TRP), может использоваться в качестве расчетного допущения для измерения виртуального запаса РН канала PUSCH. В другом варианте осуществления настоящего изобретения установленный по умолчанию или заранее заданный эталонный формат, соответствующий множеству точек TRP (mTRP, multiple TRP), может использоваться в качестве расчетного допущения для измерения виртуального запаса РН канала PUSCH.
[00274] На шаге S22 предоставляется отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH.
[00275] Согласно вариантам осуществления настоящего изобретения, если терминал не осуществляет фактическую передачу канала PUSCH, он может измерять виртуальный запас РН и передавать виртуальный отчет PHR.
[00276] Например, согласно вариантам осуществления настоящего изобретения, эталонный формат канала PUSCH определяется согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству TRP, и предоставляется отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[00277] Например, согласно вариантам осуществления настоящего изобретения, эталонный режим совместной передачи, соответствующий совместной передаче каналов PUSCH множеству точек TRP, может быть определен согласно заранее заданному или установленному по умолчанию режиму совместной передачи мультиплексирования с разделением по времени (TDM, Time Division Multiplexing) / мультиплексирования с пространственным разделением (SDM,Space Division Multiplexing) / мультиплексирования с частотным разделением (FDM, Frequency Division Multiplexing) и другим подобным режимам.
[00278] Согласно вариантам осуществления настоящего изобретения, когда терминал осуществляет фактическую передачу канала PUSCH, может выполняться измерение фактического запаса РН.

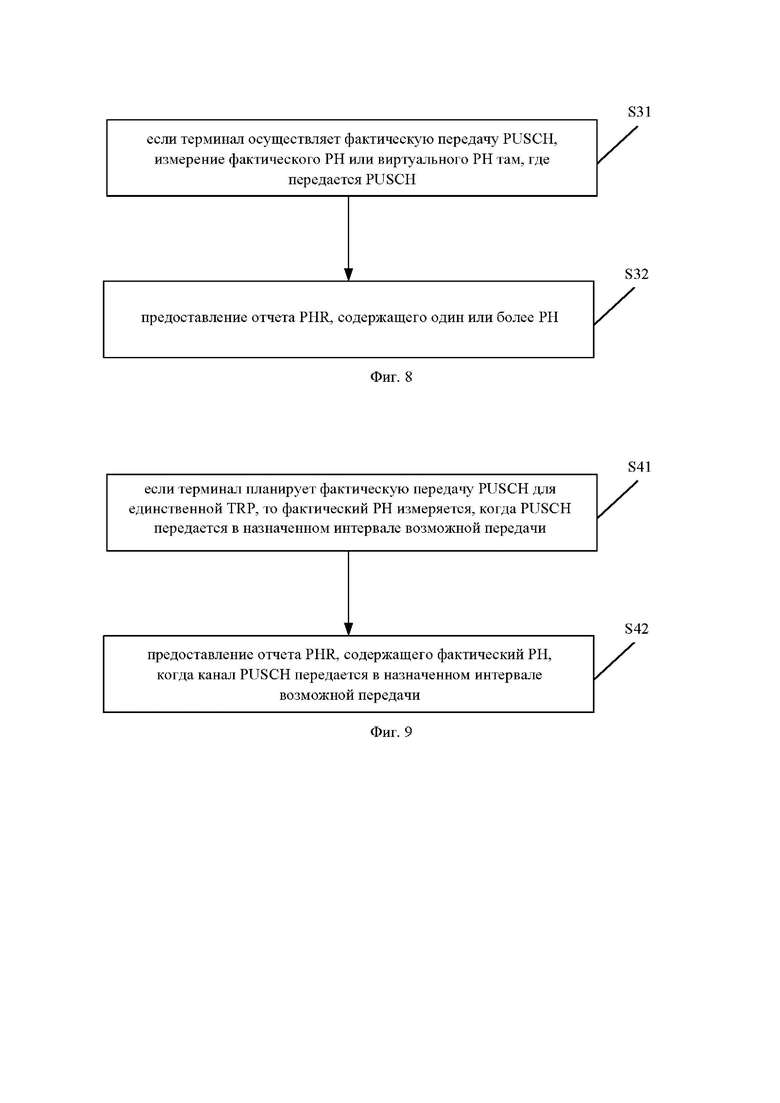

[00279] На фиг. 8 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 8, способ предоставления отчета PHR применяется к терминалу и включает в себя следующие шаги.
[00280] На шаге S31, если терминал осуществляет фактическую передачу канала PUSCH, измеряется фактический запас РН или виртуальный запас РН там, где передается канал PUSCH.
[00281] На шаге S32 предоставляется отчет PHR, содержащий одно или более значений запаса РН.
[00282] Согласно вариантам осуществления настоящего изобретения, при измерении фактического запаса РН терминал может определить интервал возможной передачи для измерения фактического запаса РН в зависимости оттого, передаются ли канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH на одной и той же несущей, и измерять фактический запас РН там, где канал PUSCH передается в интервале возможной передачи.
[00283] Например, когда канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей согласно вариантам осуществления настоящего изобретения, интервал возможной передачи может быть определен заранее. Например, интервал возможной передачи может быть первым интервалом возможной передачи канала PUSCH, соответствующим самому раннему интервалу возможной передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, интервалом возможной передачи, соответствующим самому раннему слоту, передаваемому в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, множеством интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением типа В для передачи МАС-СЕ отчета PHR, или одним или большим количеством заранее заданных интервалов возможной передачи перед слотом, в котором передается сообщение PHR МАС-СЕ.
[00284] Например, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих согласно вариантам осуществления настоящего изобретения, то в случае повторения интервалов возможной передачи интервал возможной передачи для измерения фактического запаса РН определяется согласно разносу поднесущих, соответствующему активной части полосы частот (BWP) несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH. Например, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, то интервал возможной передачи для измерения фактического значения запаса РН определяется как первый интервал возможной передачи канала PUSCH, самый ранний интервал возможной передачи среди интервалов возможной передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, множество интервалов возможной передачи планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR, интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH, для передачи МАС-СЕ отчета PHR. В другом примере, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, интервал возможной передачи для измерения фактического запаса РН определяется как первый интервал возможной передачи канала PUSCH, самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающийся со слотом для передачи МАС-СЕ отчета PHR, интервал возможной передачи, соответствующий самому раннему слоту для передачи в одном или более слотов планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR,.
[00285] Согласно вариантам осуществления настоящего изобретения, если терминал осуществляет передачу канала PUSCH, он может планировать передачу единственной точке TRP или множеству точек TRP и выбирать для предоставления в отчете PHR одно или более значений фактического запаса РН в зависимости от того, планируется ли единственная точка TRP или множество точек TRP.
[00286] На фиг. 9 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 9, способ предоставления отчета PHR применяется к терминалу и включает в себя следующие шаги.
[00287] На шаге S41, если терминал планирует осуществлять фактическую передачу канала PUSCH единственной точке TRP, то фактический запас РН измеряется, когда канал PUSCH передается в назначенном интервале возможной передачи.
[00288] На шаге S42 предоставляется отчет PHR, содержащий значение фактического запаса РН, когда канал PUSCH передается в назначенном интервале возможной передачи.
[00289] Согласно вариантам осуществления настоящего изобретения, если планируется передавать фактический канал PUSCH единственной точке TRP, может предоставляться отчет PHR, содержащий единственное значение фактического запаса РН.
[00290] Кроме того, согласно вариантам осуществления настоящего изобретения, если планируется передавать фактический канал PUSCH единственной точке TRP, упомянутый выше назначенный интервал возможной передачи для измерения фактического запаса РН может включать в себя следующие ситуации.
[00291] Первая. Канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной несущей, при этом назначенный интервал возможной передачи может быть одним из перечисленных ниже интервалов возможной передачи А - Е.
[00292] А: первый интервал возможной передачи канала PUSCH.
[00293] В: соответствующий самый ранний интервал возможной передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR.
[00294] С: интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00295] D: множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00296] Е: один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00297] Вторая. Канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, при этом назначенный интервал возможной передачи может использовать тот же слот, который используется для измерения фактического отчета PHR и передачи сообщения PHR МАС-СЕ.
[00298] Если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00299] (1) Если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи может быть одним из перечисленных ниже интервалов возможной передачи А-F.
[00300] А: первый интервал возможной передачи канала PUSCH.
[00301] В: самый ранний интервал возможной передачи среди интервалов возможной передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR.
[00302] С: множество интервалов возможной передачи планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR.
[00303] D: интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00304] Е: множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00305] F: один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[00306] (2) Если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи может быть одним из перечисленных ниже интервалов возможной передачи А-Е.
[00307] А: первый интервал возможной передачи канала PUSCH.
[00308] В: самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR.
[00309] С: интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00310] D: множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR.
[00311] Е: один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00312] Согласно вариантам осуществления настоящего изобретения, если терминал планирует фактическую передачу канала PUSCH единственной точке TRP, он может измерять фактический запас РН в назначенном интервале возможной передачи и предоставлять отчет PHR, содержащий единственное значение РН, то есть, предоставлять одно значение РН, соответствующее фактически планируемой единственной точке TRP.
[00313] Согласно вариантам осуществления настоящего изобретения, если терминал планирует фактическую передачу каналов PUSCH множеству точек TRP, он может измерять множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.

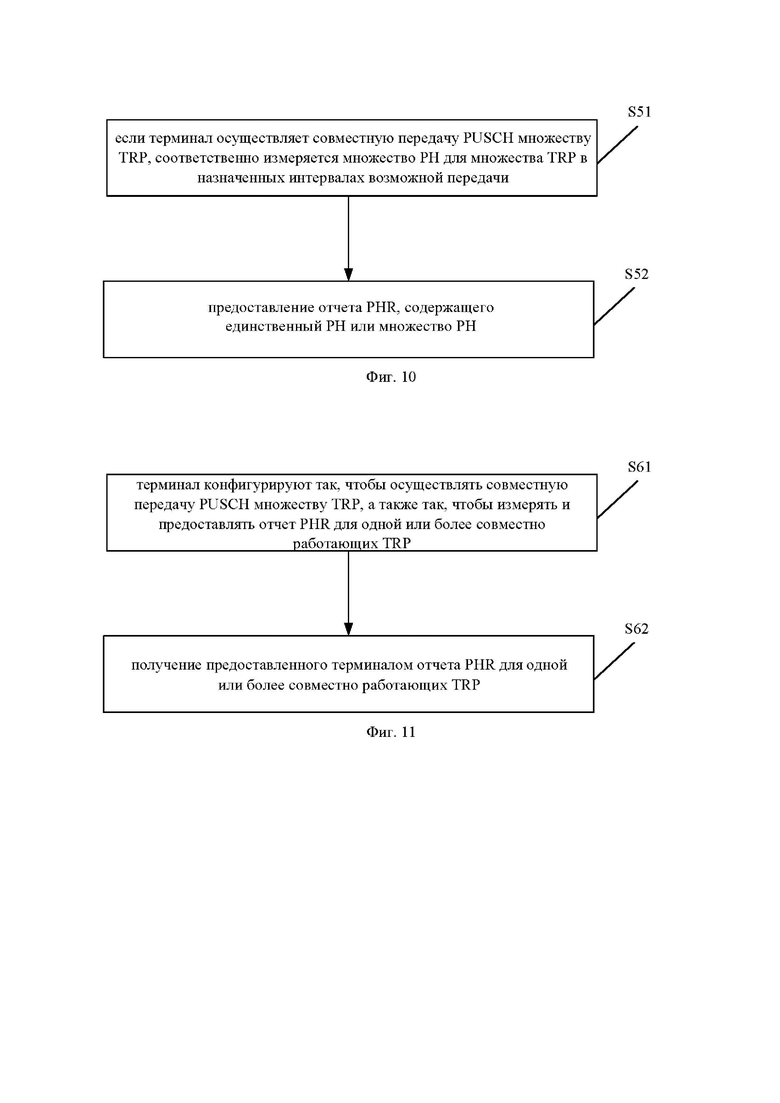

[00314] На фиг. 10 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 10, способ предоставления отчета PHR применяется к терминалу и включает в себя следующие шаги.
[00315] На шаге S51, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, соответственно, измеряется множество значений РН для множества точек TRP в назначенных интервалах возможной передачи.
[00316] На шаге S52 предоставляется отчет PHR, содержащий единственное значение РН или множество значений РН.
[00317] Согласно вариантам осуществления настоящего изобретения, при измерении множества значений РН для множества точек TRP в назначенных интервалах возможной передачи может выполняться измерение фактического запаса РН или измерение виртуального запаса РН.
[00318] Согласно вариантам осуществления настоящего изобретения, при измерении множества значений РН для множества точек TRP в назначенных интервалах возможной передачи могут использоваться различные методы измерения в зависимости от того, передаются ли канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH на одной и той же несущей.
[00319] (1) Когда канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной несущей, для измерения множества значений РН для множества точек TRP в назначенных интервалах возможной передачи может использоваться любой из указанных ниже методов 1-6.
[00320] Метод 1: измерение, соответственно, множества значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP.
[00321] Метод 2: в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН.
[00322] Метод 3: в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН.
[00323] Метод 4: в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН.
[00324] Метод 5: измерение после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR для множества точек TRP, с целью получения множества значений фактического запаса РН.
[00325] Метод 6: измерение после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR для множества точек TRP, с целью получения множества значений виртуального запаса РН.
[00326] (2) Когда канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, для измерения множества значений РН для множества точек TRP в назначенных интервалах возможной передачи может использоваться любой из указанных ниже методов 1^.
[00327] Для удобства описания различные точки TRP среди множества точек TRP именуются первой точкой TRP и второй точкой TRP. Первая точка TRP - это одна из точек TRP, а вторая точка TRP - это одна или более точек TRP, отличных от первой точки TRP среди множества точек TRP.
[00328] Метод 1: измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[00329] Метод 2: измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использование значения РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH.
[00330] Метод 3: измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение виртуального запаса РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерение фактического запаса РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерение виртуального запаса РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH.
[00331] Метод 4: измерение множества значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00332] Кроме того, согласно вариантам осуществления настоящего изобретения, при измерении, соответственно, множества значений РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активному BWP несущей для передачи МАС-СЕ отчета PHR и разносу поднесущих, соответствующему активному BWP несущей, на которой передается канал PUSCH, могут быть определены различные способы измерения значения РН в зависимости от соотношения между разносом поднесущих, соответствующим активной BWP несущей для передачи МАС-СЕ отчета PHR и разносом поднесущих, соответствующим активной BWP несущей, на которой передается канал PUSCH.
[00333] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, измеряются, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измеряются, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих
[00334] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, измеряются, соответственно, множество значений фактического запаса РН в соответствующих первых интервалах возможной передачи каналов PUSCH для множества точек TRP, когда каналы PUSCH передаются в соответствующих интервалах возможной передачи, соответственно, для множества точек TRP.
[00335] На основании описанных выше методов, согласно вариантам осуществления настоящего изобретения, после выполнения измерения запаса РН может быть предоставлен отчет PHR, содержащий одно или множество значений РН.
[00336] Согласно вариантам осуществления настоящего изобретения, в случае предоставления отчета PHR, содержащего единственное значение РН, оно может быть одним из следующих значений РН:
[00337] А: измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной. Например: отчет PHR, соответствующий параметру управления мощностью, соответствующему набору с меньшим идентификатором набора ресурсов SRS.
[00338] В: измеренное значение запаса РН для точки TRP, использующей установленный по умолчанию или заранее заданный первый интервал возможной передачи.
[00339] С: измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR. В результате самостоятельного выбора терминалом может быть выбран и передан в сеть относительно «плохой» результат расчета PHR для точки TRP.
[00340] D: запас РН, соответствующий точке TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP.
[00341] Когда два значения мощности в отчете PHR представляют собой фактический запас РН/виртуальный запас РН, или когда одно значение мощности представляет собой фактический запас РН, а другое значение мощности представляет собой виртуальный запас РН, для определения единственного значения РН можно использовать метод D.
[00342] Если при выполнении измерений для множества точек TRP получено единственное отрицательное значение запаса РН, то точка TRP с таким отрицательным значением принимается за точку TRP единственного значения РН в отчете PHR. Если при выполнении измерений для множества точек TRP все измеренные значения запаса РН оказались отрицательными, точка TRP с измеренным наибольшим абсолютным значением запаса РН используется в качестве точки TRP для единственного значения РН в отчете PHR. Если при выполнении измерений для множества точек TRP все измеренные значения запаса РН оказались положительными, точка TRP с измеренным наименьшим абсолютным значением запаса РН используется в качестве точки TRP для единственного значения РН в отчете PHR.
[00343] Е: измеренное значение фактического запаса РН для точки TRP, которая осуществляет фактическую передачу канала PUSCH, если для множества точек TRP одновременно имеются отчеты PHR с фактическим запасом и виртуальным запасом. Например, когда одно значение мощности в отчете PHR является фактическим значением, а другое значение мощности в отчете PHR является виртуальным значением, первым предоставляется отчет PHR, содержащий фактическое значение, а затем выбираются идентификатор набора ресурсов SRS или другие признаки, используемые для различения точек TRP.
[00344] F: измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью. То есть терминал сообщает о запасе РН в соответствии с инструкцией сигнализации со стороны сети.
[00345] Согласно вариантам осуществления настоящего изобретения, если терминал планирует фактическую передачу каналов PUSCH множеству точек TRP, он может отдельно измерять множество значений запаса РН для множества точек TRP в соответствующие назначенные интервалы возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН. Благодаря усовершенствованию процесса измерения и предоставления отчетов PHR можно реализовать измерение и предоставление отчетов PHR для разных вариантов передачи каналов PUSCH в системе с множеством точек TRP, чтобы улучшить динамическое планирование для разных вариантов передачи, реализовать точное управление мощностью и обеспечить более эффективное распределение и использование сетевых ресурсов.
[00346] Согласно вариантам осуществления настоящего изобретения, сетевое устройство может конфигурировать метод, посредством которого терминал измеряет значение запаса РН и предоставляет отчет PHR. Терминал измеряет значение РН и предоставляет отчет PHR согласно режиму конфигурации сетевого устройства. Сетевое устройство получает предоставляемый терминалом отчет PHR для одной или более совместно работающих точек TRP, и выполняет управление мощностью, чтобы более эффективно распределять и использовать сетевые ресурсы.
[00347] В соответствии с той же идеей, согласно вариантам осуществления настоящего изобретения, предлагается способ предоставления отчета PHR, применяемый к сетевому устройству.
[00348] На фиг. 11 представлена блок-схема, иллюстрирующая способ предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Способ представления отчета PHR может быть реализован самостоятельно или в сочетании с другими вариантами осуществления настоящего изобретения. Как показано на фиг. 11, способ предоставления отчета PHR применяется к терминалу и включает в себя следующие шаги.
[00349] На шаге S61 терминал конфигурируется так, чтобы осуществлять совместную передачу каналов PUSCH множеству точек TRP, а также терминал конфигурируется так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP.
[00350] На шаге S62 происходит получение предоставляемого терминалом отчета PHR для одной или более совместно работающих точек TRP.
[00351] Согласно вариантам осуществления настоящего изобретения, сетевое устройство конфигурирует терминал так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP, и получает предоставляемый терминалом отчет PHR для одной или более совместно работающих точек TRP. Измерение и предоставление отчета PHR для канала PUSCH в системе с множеством точек TRP может быть реализовано для различных методов передачи с целью улучшения поддержки динамического планирования для различных методов передачи, реализации точного управления мощностью и более эффективного распределения и использования сетевых ресурсов.
[00352] Метод реализации, согласно которому сетевое устройство конфигурирует терминал так, чтобы измерять и предоставлять отчеты PHR для одной или более совместно работающих точек TRP согласно вариантам осуществления настоящего изобретения, аналогичен методу реализации, согласно которому терминал измеряет и предоставляет отчеты PHR для одной или более совместно работающих точек TRP согласно приведенным выше вариантам осуществления. Аналогичным образом, информацию о конкретных процессах конфигурирования можно найти в соответствующих описаниях согласно приведенным выше вариантам осуществления, поэтому здесь эти описания не повторяются.
[00353] Следует понимать, что способ предоставления отчетов PHR согласно вариантам осуществления настоящего изобретения может также применяться к процессу взаимодействия между терминалом и сетевым устройством для реализации предоставления отчета PHR. В процессе реализации предоставления отчетов PHR посредством взаимодействия между сетевым устройством и терминалом сетевое устройство и терминал выполняют соответствующие функции согласно приведенным выше вариантам осуществления, поэтому подробности здесь описываться не будут.
[00354] Применяя способ предоставления отчетов PHR согласно описанным выше вариантам осуществления, варианты осуществления настоящего изобретения могут включать в себя следующие усовершенствования для реализации измерения запаса РН и предоставления отчетов PHR.
[00355] (Первое) Когда фактическая передача канала PUSCH не осуществляется, конфигурируется виртуальное измерение запаса PHR.
[00356] Вариант 1. Расчет согласно установленному по умолчанию или заранее заданному эталонному допущению для sTRP, а также измерение и предоставление виртуального отчета PHR.
[00357] Вариант 2. Расчет согласно установленному по умолчанию или заранее заданному эталонному допущению для mTRP, а также измерение и предоставление виртуального отчета PHR.
[00358] Эталонный формат канала PUSCH может определяться в зависимости от режима передачи PUSCH в направлении точек mTRP на основании заранее заданного или установленного по умолчанию режима совместной передачи, такого как TDM/SDM/FDM. [00359] (Второе) Когда точка sTRP фактически используется и передается канал PUSCH, конфигурируется измерение для фактического отчета PHR.
[00360] (1) Когда сообщение PHR МАС-СЕ и канал PUSCH включают в себя агрегирование несущих (СА) в восходящем направлении (UL) на одной и той же компонентной несущей СС, но при этом передаются на одной несущей, могут использоваться следующие методы.
[00361] Вариант 1. Использование фактического отчета PHR для измерения в первом интервале возможной передачи и предоставление отчета PHR, содержащего одно значение.
[00362] Вариант 2. Использование фактического отчета PHR для измерения в заранее заданном (например, последнем) интервале возможной передачи перед слотом для передачи сообщения PHR МАС-СЕ и предоставление отчета PHR, содержащего одно значение.
[00363] Вариант 3. Использование множества интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение, или использование одного или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение.
[00364] (2) Если используется режим UL С А, но не на одной несущей, использование интервала возможной передачи в том же слоте сообщения PHR МАС-СЕ и измерение для фактического отчета PHR, а затем предоставление отчета PHR, содержащего одно значение. [00365] Если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, могут использоваться следующие методы.
[00366] Вариант 1. Вычисление в первом интервале возможной передачи канала PUSCH и предоставление отчета PHR, содержащего одно значение.
[00367] Вариант 2. Вычисление в первом интервале возможной передачи из множества перекрывающихся интервалов возможной передачи и предоставление отчета PHR, содержащего одно значение.
[00368] Вариант 3. Вычисление во множестве перекрывающихся интервалов возможной передачи и предоставление отчета PHR, содержащего одно значение.
[00369] Вариант 4. Измерение в заранее заданном (например, последнем) интервале возможной передачи перед слотом для передачи сообщения PHR МАС-СЕ и предоставление отчета PHR, содержащего одно значение.
[00370] Вариант 5. Измерение в интервале возможной передачи, соответствующем самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение.
[00371] Вариант 6. Измерение во множестве интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение.
[00372] Если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, могут использоваться следующие методы.
[00373] Вариант 1. Вычисление в первом интервале возможной передачи канала PUSCH и предоставление отчета PHR, содержащего одно значение.
[00374] Вариант 2. Вычисление в первом перекрывающемся интервале возможной передачи и предоставление отчета PHR, содержащего одно значение.
[00375] Вариант 3. Измерение в заранее заданном (например, последнем) интервале возможной передачи перед слотом для передачи сообщения PHR МАС-СЕ и предоставление отчета PHR, содержащего одно значение.
[00376] Вариант 4. Измерение в интервале возможной передачи, соответствующем самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение.
[00377] Вариант 5. Измерение во множестве интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR и предоставление отчета PHR, содержащего одно значение.
[00378] (Третье) Когда фактически используется множество точек mTRP и передается канал PUSCH, конфигурируются различные типы измерений.
[00379] (1) Когда сообщения PHR МАС-СЕ и канал PUSCH передаются на одной компонентной несущей СС, включая агрегирование СА в одной СС, может использоваться следующий метод.
[00380] Вариант 1. Использование фактических отчетов PHR для измерения, соответственно, в первые интервалы возможной передачи, соответствующие различным точкам TRP, и предоставление отчета PHR, содержащего одно или более значений.
[00381] Вариант 2. Использование фактических отчетов PHR для измерения, соответственно, в заранее заданные (например, последние) интервалы возможной передачи для различных точек TRP перед слотом для передачи сообщения PHR МАС-СЕ и предоставление отчета PHR, содержащего одно или более значений.
[00382] Вариант 3. В слоте, перекрывающемся с передачей канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, использование фактических отчетов PHR для измерения, соответственно, в самые ранние интервалы возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, и предоставление отчета PHR, содержащего одно или более значений.
[00383] Вариант 4. В слоте, перекрывающемся с передачей канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, использование фактических отчетов PHR для измерения, соответственно, во множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, и предоставление отчета PHR, содержащего одно или более значений.
[00384] (2) Если используется режим UL СА, но не на одной несущей, и если сообщение PHR МАС-СЕ передается в слоте п компонентной несущей СС1, а канал PUSCH передается на компонентной несущей СС2, используются следующие методы.
[00385] Вариант 1. Конфигурирование в качестве фактического отчета PHR. Когда канал PUSCH соответствует интервалу возможной передачи точки TRP1 (аналогично для TRP2) в слоте п, вычисляется измерение, соответствующее точке TRP, и предоставляется фактический отчет PHR. Для интервала возможной передачи для точки TRP2 фактический отчет PHR используется для расчета PHR в заранее заданном интервале возможной передачи перед слотом п.
[00386] Вариант 2. Конфигурирование в качестве фактического отчета PHR. Когда канал PUSCH соответствует интервалу возможной передачи для точки TRP1 в слоте п, для расчета и предоставления отчета используется фактический отчет PHR. Для интервала возможной передачи для точки TRP2, фактический отчет PHR используется для расчета отчета PHR в заранее заданном интервале возможной передачи до слота п и предполагается, что отчет PHR за одну передачу изменяется незначительно, поэтому это равносильно передаче и предоставлению отчета в интервале возможной передачи после слота n.
[00387] Вариант 3. Конфигурирование в качестве фактического+виртуального отчета PHR. Когда канал PUSCH соответствует интервалу возможной передачи для точки TRP1 в слоте п, для расчета и предоставления отчета используется фактический отчет PHR. Для интервала возможной передачи для точки TRP2 виртуальный отчет PHR используется для расчета PHR в заранее заданном интервале возможной передачи после слота n.
[00388] (3) Обработка соотношения разносов поднесущих
[00389] Если разнос поднесущих активной BWP несущей, на которой передаются сообщения МАС-СЕ PHR, меньше, чем разнос поднесущих активной BWP несущей, на которой передается канал PUSCH, для формирования отчета PHR расчет и измерение выполняются в первом интервале возможной передачи из множества интервалов возможной передачи канала PUSCH, перекрывающихся со слотом, в котором передается сообщение PHR МАС-СЕ. Интервал возможной передачи, соответствующий другой точке TRP, является тем же самым. Либо для формирования отчета PHR расчет и измерение выполняются во множестве интервалов возможной передачи канала PUSCH, перекрывающихся со слотом, в котором передается сообщение PHR МАС-СЕ. Интервалы возможной передачи, соответствующие другой точке TRP, являются теми же самыми.
[00390] Если разнос поднесущих активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих активной BWP несущей, на которой передается канал PUSCH, вычисляется первый интервал возможной передачи и измеряется отчет PHR.
[00391] Кроме того, при получении измеренных значений PHR, соответствующих различным точкам TRP, для предоставления отчета выбирается одно из значений PHR, при этом могут использоваться следующие правила.
[00392] Вариант 1. По умолчанию используется отчет PHR, соответствующий первой точке TRP, например PHR, соответствующий параметру управления мощностью, соответствующему набору с меньшим идентификатором набора ресурсов SRS.
[00393] Вариант 2. По умолчанию или по предварительному определению используется отчет PHR, рассчитанный для точки TRP, соответствующей первому интервалу возможной передачи.
[00394] Вариант 3. В результате самостоятельного выбора терминалом может быть выбран и передан в сеть относительно «плохой» результат расчета PHR для точки TRP. Когда два значения мощности в отчете PHR представляют собой фактический запас РН/виртуальный запас РН, или когда одно значение мощности представляет собой фактический запас PHR, а другое значение мощности представляет собой виртуальный запас РН, соответственно, PHR1 и PHR2, можно использовать следующие методы.
[00395] Метод 1: если среди вычисленных значений имеется отрицательное значение, то сначала должен быть представлен результат расчета соответствующего PHR.
[00396] Метод 2: если все значения отрицательные, то первым должен быть представлен результат расчета PHR с наибольшим абсолютным значением.
[00397] Метод 3: если все значения положительные, то первым должен быть представлен результат расчета PHR с наименьшим абсолютным значением.
[00398] При предоставлении вышеуказанных отчетов PHR для различения точек TRP можно предусмотреть использование соответствующего рейтинга SRI или идентификатора набора ресурсов SRS или других признаков.
[00399] Вариант 4. Если одно значение мощности отчета PHR является фактическим запасом РН, а другое значение мощности PHR - виртуальным запасом РН, то первым предоставляется отчет PHR, соответствующий фактической мощности, а для различения точек TRP можно использовать идентификатор набора ресурсов SRS или другие признаки.
[00400] Вариант 5. Отчет предоставляется в соответствии с инструкцией сигнализации со стороны сети.
[00401] Согласно вариантам осуществления настоящего изобретения, благодаря усовершенствованию процесса измерения и предоставления отчетов PHR можно реализовать измерение и предоставление отчетов PHR для разных вариантов передачи каналов PUSCH в системе с множеством точек TRP, чтобы улучшить динамическое планирование для разных вариантов передачи, реализовать точное управление мощностью и обеспечить более эффективное распределение и использование сетевых ресурсов.
[00402] Специалистам в данной области должно быть понятно, что различные варианты реализации/ осуществления, упомянутые выше при описании вариантов осуществления настоящего изобретения, могут использоваться как в комбинации друг с другом, так и самостоятельно. Независимо от того, используются ли они по отдельности или в комбинации с описанными выше вариантами осуществления, принципы их реализации аналогичны. В рамках описания настоящего изобретения некоторые варианты его осуществления описаны так, как будто они используются вместе. Разумеется, специалистам в данной области должно быть понятно, что такие примеры не накладывают ограничений на варианты осуществления настоящего изобретения.
[00403] В соответствии с той же идеей, согласно вариантам осуществления настоящего изобретения, предлагается устройство для предоставления отчета PHR.
[00404] Следует понимать, что для реализации указанных выше функций устройство для предоставления отчета PHR согласно вариантам осуществления настоящего изобретения включает в себя аппаратные структуры и/или программные модули. Путем комбинирования блоков и алгоритмов действий из примеров, описанных в вариантах осуществления настоящего изобретения, варианты осуществления могут быть реализованы аппаратными средствами или комбинацией аппаратных средств и компьютерного программного обеспечения. Будет ли некоторая функция выполняться с помощью оборудования или программно-управляемых аппаратных средств, зависит от конкретных систем и требований к разработке технических решений. Для реализации описанных функций в каждой конкретной системе специалисты в данной области могут использовать различные методы, при этом такая реализация не должна рассматриваться как выходящая за рамки технических решений, соответствующих вариантам осуществления настоящего изобретения.
[00405] На фиг. 12 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Согласно фиг. 12, устройство 100 для предоставления отчета PHR применяется к терминалу и включает в себя блок обработки 101 и блок формирования отчета 102.
[00406] Блок обработки 101 конфигурируется так, чтобы определять терминал, осуществляющий совместную передачу каналов PUSCH множеству точек TRP.
[00407] Блок формирования отчетов 102 конфигурируется так, чтобы измерять и предоставлять отчет PHR для одной или более совместно работающих точек TRP.
[00408] Согласно вариантам осуществления, если терминал не осуществляет фактическую передачу канала PUSCH, то блок формирования отчетов 102 конфигурируется так, чтобы измерять в качестве расчетного допущения виртуальный запас РН канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH.
[00409] Согласно вариантам осуществления, блок формирования отчетов 102 конфигурируется так, чтобы определять эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству TRP; и предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
[00410] Согласно вариантам осуществления, если терминал планирует осуществлять фактическую передачу канала PUSCH единственной точке TRP, то блок формирования отчетов 102 конфигурируется так, чтобы измерять фактический запас РН, когда канал PUSCH передается в назначенном интервале возможной передачи, и предоставлять отчет PHR, содержащий значение фактического запаса РН.
[00411] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[00412] первый интервал возможной передачи для передачи канала PUSCH,
[00413] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[00414] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[00415] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[00416] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00417] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00418] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00419] первый интервал возможной передачи для передачи канала PUSCH;
[00420] самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00421] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00422] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00423] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00424] один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[00425] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00426] первый интервал возможной передачи для передачи канала PUSCH;
[00427] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[00428] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00429] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00430] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00431] Согласно вариантам осуществления, блок формирования отчета 102 конфигурируется так, чтобы предоставлять отчет PHR, содержащий единственное значение фактического запаса РН.
[00432] Согласно вариантам осуществления, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, то блок формирования отчета 102 конфигурируется так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.
[00433] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, то блок формирования отчета 102 конфигурируется так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующие измерения:
[00434] измерение, соответственно, множества значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[00435] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[00436] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00437] в слоте, перекрывающемся с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, измерение в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00438] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений фактического запаса РН; или
[00439] измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[00440] Согласно вариантам осуществления, блок формирования отчета 102 конфигурируется так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующие измерения:
[00441] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[00442] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использование запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[00443] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение виртуального запаса РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерение фактического запаса РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерение виртуального запаса РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[00444] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение, соответственно, множества значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP, на которой передается МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00445] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[00446] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, блок формирования отчетов 102 конфигурируется так, чтобы: измерять, соответственно, значения фактического запаса РН, когда каналы PUSCH передаются, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерять, соответственно, значения фактического запаса РН, когда каналы PUSCH передаются, соответственно, для первой точки TRP и второй точки TRP в множество совпадающих интервалов возможной передачи для различных несущих; или, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, блок формирования отчетов 102 конфигурируется так, чтобы: измерять, соответственно, множество значений фактического запаса РН, когда каналы PUSCH передаются, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[00447] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[00448] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[00449] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[00450] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[00451] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[00452] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[00453] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[00454] Согласно вариантам осуществления, если значения запаса РН, измеренные для множества точек TRP, включают в себя единственное отрицательное значение, блок формирования отчетов 102 конфигурируется так, чтобы использовать точку TRP, соответствующую единственному отрицательному значению, в качестве точки TRP единственного значения запаса РН в отчете PHR; если все значения запаса РН, измеренные для множества точек TRP, являются отрицательными, то блок формирования отчетов конфигурируется так, чтобы использовать точку TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP единственного значения запаса РН в отчете PHR; или, если все значения запаса РН, измеренные для множества точек TRP, являются положительными, то блок формирования отчетов конфигурируется так, чтобы использовать точку TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP единственного значения запаса РН в отчете PHR.
[00455] На фиг. 13 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Согласно фиг. 13, устройство 200 для предоставления отчета PHR применяется к сетевому устройству и включает в себя блок конфигурирования 201 и блок получения отчетов 202.
[00456] Блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы осуществлять совместную передачу каналов PUSCH множеству точек TRP, и конфигурировать терминал так, чтобы измерять и предоставлять отчеты PHR для одной или более совместно работающих точек TRP.
[00457] Блок получения отчетов 202 конфигурируется так, чтобы получать предоставляемые терминалом отчеты PHR для одной или более совместно работающих точек TRP.
[00458] Согласно вариантам осуществления, если терминал не осуществляет фактическую передачу канала PUSCH, то блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять в качестве расчетного допущения виртуальный запас РН канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему единственной или множеству точек TRP, а также конфигурировать терминал так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующее каналу PUSCH.
[00459] Согласно вариантам осуществления, блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы определять эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству точек TRP; и конфигурировать терминал так, чтобы предоставлять отчет PHR, содержащий значение виртуального запаса РН, соответствующее каналу PUSCH, согласно эталонному формату канала PUSCH.
[00460] Согласно вариантам осуществления, если терминал планирует фактическую передачу канала PUSCH единственной точке TRP, то блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять фактический запас РН, когда канал PUSCH передается в назначенном интервале возможной передачи, и предоставлять отчет PHR, содержащий значение фактического запаса РН.
[00461] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
[00462] первый интервал возможной передачи для передачи канала PUSCH,
[00463] соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR,
[00464] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR,
[00465] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, или
[00466] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00467] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00468] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00469] первый интервал возможной передачи для передачи канала PUSCH;
[00470] самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00471] множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи МАС-СЕ отчета PHR;
[00472] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00473] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00474] один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи МАС-СЕ отчета PHR.
[00475] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
[00476] первый интервал возможной передачи для передачи канала PUSCH;
[00477] самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи МАС-СЕ отчета PHR;
[00478] интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR;
[00479] множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR; или
[00480] один или более заранее заданных интервалов возможной передачи перед слотом для передачи МАС-СЕ отчета PHR.
[00481] Согласно вариантам осуществления, блок получения отчетов 202 конфигурируется так, чтобы получать отчеты PHR, содержащие единственное значение фактического запаса РН.
[00482] Согласно вариантам осуществления, если терминал осуществляет совместную передачу каналов PUSCH множеству точек TRP, то блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи и предоставлять отчет PHR, содержащий единственное значение запаса РН или множество значений запаса РН.
[00483] Согласно вариантам осуществления, если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, то блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующее:
[00484] конфигурирование терминала так, чтобы измерять, соответственно, множество значений фактического запаса РН после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
[00485] в слоте, перекрывающемся с каналом PUSCH для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, для планирования каналов PUSCH, с целью получения множества значений фактического запаса РН;
[00486] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00487] в слоте, перекрывающемся с множеством слотов передачи, соответствующих номинальному интервалу возможной передачи канала PUSCH с повторением передачи типа В для передачи МАС-СЕ отчета PHR, конфигурирование терминала так, чтобы проводить измерения в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих точкам TRP, с целью получения множества значений фактического запаса РН;
[00488] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, перед слотом для передачи МАС-СЕ отчета PHR для множества точек TRP с целью получения множества значений фактического запаса РН; или
[00489] конфигурирование терминала так, чтобы проводить измерения, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих точкам TRP, после слота для передачи МАС-СЕ отчета PHR, для множества точек TRP с целью получения множества значений виртуального запаса РН.
[00490] Согласно вариантам осуществления, блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять множество значений запаса РН для множества точек TRP в назначенных интервалах возможной передачи, включая следующее:
[00491] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH;
[00492] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, измерять фактический запас РН после передачи канала PUSCH в заранее заданном слоте для второй точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и использовать значение запаса РН, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса РН после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
[00493] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять фактический запас РН после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерять виртуальный запас РН для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерял фактический запас РН после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерять виртуальный запас РН для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или
[00494] если канал PUSCH для передачи МАС-СЕ отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, конфигурирование терминала так, чтобы измерять множество значений запаса РН после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи МАС-СЕ отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
[00495] Под второй точкой TRP понимается одна или более других точек TRP, которые отличаются от первой точки TRP.
[00496] Согласно вариантам осуществления, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерять, соответственно, значения фактического запаса РН при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих.
[00497] Или, если разнос поднесущих, соответствующий активной BWP несущей для передачи МАС-СЕ отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы измерять множество значений фактического запаса РН при передаче каналов PUSCH, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
[00498] Согласно вариантам осуществления, единственное значение запаса РН в отчете PHR является одним из следующих значений:
[00499] измеренное значение запаса РН для первой точки TRP, заданной по умолчанию или заранее заданной;
[00500] измеренное значение запаса РН для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
[00501] измеренное значение запаса РН для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
[00502] запас РН для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеренные для множества точек TRP;
[00503] измеренное значение фактического запаса РН для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются отчет PHR с фактическим запасом и отчет PHR с виртуальным запасом; или
[00504] измеренное значение запаса РН для точки TRP, сконфигурированной или указанной сетью.
[00505] Согласно вариантам осуществления, блок конфигурирования 201 конфигурируется так, чтобы конфигурировать терминал так, чтобы определять точку TRP с учетом положительных и отрицательных значений, и абсолютные значения запаса РН, измеряемые для множества точек TRP, включая следующее:
[00506] если измеренные значения запаса РН для множества точек TRP включают в себя единственное отрицательное значение, конфигурирование терминала так, чтобы использовать точку TRP, соответствующую единственному отрицательному значению, в качестве точки TRP единственного запаса РН в отчете PHR;
[00507] если все измеренные значения запаса РН для множества точек TRP являются отрицательными, конфигурирование терминала так, чтобы использовать точку TRP с наибольшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR; или
[00508] если все измеренные значения запаса РН для множества точек TRP являются положительными, конфигурирование терминала так, чтобы использовать точку TRP с наименьшим абсолютным значением запаса РН в качестве точки TRP единственного запаса РН в отчете PHR.
[00509] Что касается устройств согласно описанным выше вариантам осуществления изобретения, то конкретные способы выполнения операций для отдельных модулей, входящих в их состав, подробно описаны в вариантах осуществления изобретения в части способов и не будут подробно рассматриваться в настоящем документе.
[00510] На фиг. 14 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Например, устройство 300 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством приемопередачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, устройством для фитнеса, персональным цифровым секретарем и другим подобным устройством.
[00511] Согласно фиг. 14, устройство 300 может включать в себя один или более следующих компонентов: процессорный компонент 302, память 304, компонент питания 306, мультимедийный компонент 308, аудиокомпонент 310, интерфейс ввода/вывода (I/O) 312, измерительный компонент 314 и коммуникационный компонент 316.
[00512] Процессорный компонент 302 обычно управляет общими функциями устройства 300, в том числе функциями, связанными с отображением, телефонными вызовами, передачей данных, работой камеры и записью. Процессорный компонент 302 включать в себя один или несколько процессоров 320, исполняющих инструкции для осуществления всех или части шагов описанных выше способов. Кроме того процессорный компонент 302 может включать в себя один или несколько модулей, которые облегчают взаимодействие процессорного компонента 302 с другими компонентами. Например, процессорный компонент 302 может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 308 и процессорным компонентом 302.
[00513] Память 304 сконфигурирована так, чтобы хранить данные различных типов, необходимые для работы устройства 300. К таким данным относятся инструкции для любых приложений или способов, который выполняются устройством 300, данные списка контактов, данные телефонной книги, сообщения, изображения, видео и т.д. Память 304 может быть реализована на базе любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, таких как статическая память с произвольным доступом (СОЗУ), электрически стираемая программируемая память только для чтения (EEPROM), стираемая программируемая память только для чтения (EPROM), программируемая память только для чтения (ППЗУ), память только для чтения (ПЗУ), магнитная память, флеш-память, магнитный или оптический диск.
[00514] Компонент питания 306 обеспечивает питание различных компонентов устройства 300. Компонент питания 306 может включать в себя систему управления питанием, один или несколько источников питания и любые другие компоненты, связанные с генерацией, регулированием и распределением питания в устройстве 300.
[00515] Мультимедийный компонент 308 включает в себя экран, служащий интерфейсом для вывода информации между устройством 300 и пользователем. В некоторых вариантах осуществления экран может включать в себя жидкокристаллический дисплей (LCD) и сенсорную панель (TP). Если экран включает в себя сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель включать в себя один или несколько сенсорных датчиков для распознавания касаний, движений и жестов на сенсорной панели. Сенсорные датчики могут распознавать не только место касания или движения пальцем, но также период времени и силу нажатия, связанные с касанием или движением пальцем. В некоторых вариантах осуществления мультимедийный компонент 308 включать в себя фронтальную камеру и/или заднюю камеру. Фронтальная и задняя камеры могут принимать внешние мультимедийные данные, когда устройство 300 находится в режиме работы, например в режиме фотосъемки или видеосъемки. Каждая фронтальная и задняя камера может быть системой с фиксированным фокусным расстоянием или позволять менять фокусное расстояние и оптическое увеличение.
[00516] Аудиокомпонент 310 сконфигурирован так, чтобы выводить и/или вводить звуковые сигналы. Например, аудиокомпонент 310 включать в себя микрофон (MIC), сконфигурированный для приема внешнего звукового сигнала, когда устройство 300 находится в режиме работы, например в режимах вызова, записи и распознавания голоса. Принимаемый звуковой сигнал может быть затем сохранен в памяти 304 или передан с помощью коммуникационного компонента 316. В некоторых вариантах осуществления аудиокомпонент 310 дополнительно включать в себя динамик для вывода звуковых сигналов.
[00517] Интерфейс ввода/вывода 312 обеспечивает интерфейс между процессорным компонентом 302 и периферийными интерфейсными модулями, такими как клавиатура, колесико управления, кнопки и тому подобное. Кнопки могут включать в себя, помимо прочего, кнопку перехода к начальному экрану, кнопку регулировки громкости, кнопку запуска и кнопку блокировки.
[00518] Измерительный компонент 314 включает в себя один или несколько датчиков для оценки состояния различных аспектов устройства 300. Например, измерительный компонент 314 может определять открытое и закрытое состояние устройства 300, относительное расположение компонентов устройства 300, например дисплея и клавиатуры, изменение положения устройства 300 или его компонента, наличие или отсутствие контакта пользователя с устройством 300, ориентацию или ускорение/замедление устройства 300, а также изменение температуры устройства 300. Измерительный компонент 314 может включать в себя датчик присутствия, сконфигурированный так, чтобы обнаруживать близлежащие объекты без физического контакта. Измерительный компонент 314 может также включать в себя датчик освещенности, например датчик изображения на основе технологии КМОП или ПЗС, для использования в приложениях обработки изображений. В некоторых вариантах осуществления измерительный компонент 314 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.
[00519] Коммуникационный компонент 316 сконфигурирован для облегчения проводной или беспроводной связи между устройством 300 и другими устройствами. Устройство 300 может получать доступ к беспроводным сетям на основе стандартов связи Wi-Fi, 2G, 4G или их комбинаций. Согласно некоторым вариантам осуществления коммуникационный компонент 316 принимает широковещательный сигнал или связанную с ним широковещательную информацию от внешней широковещательной системы управления по широковещательному каналу. Согласно некоторым вариантам осуществления коммуникационный компонент 316 дополнительно включать в себя модуль бесконтактной связи (NFC, Near Field Communication) для обеспечения связи на коротких расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RFID, Radio Frequency Identification), технологии передачи через инфракрасный порт (IrDA, Infrared Data Association), технологии сверхширокополосной связи (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.
[00520] Согласно некоторым вариантам осуществления устройство 300 может быть выполнено с применением одной или более интегральных схем специального назначения (ASIC, Application Specific Integrated Circuit), цифровых сигнальных процессоров (DSP, Digital Signal Processor), устройств цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемых логических устройств (ПЛУ), полевых программируемых логических интегральных схем (FPGA, Field Programmable Gate Array), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для реализации описанных выше способов.
[00521] Согласно некоторым вариантам осуществления также предлагается физический машиночитаемый носитель информации с инструкциями, например, записанными в памяти 304, которые исполняются процессором 320 в устройстве 300 для выполнения описанных выше способов. Физическим машиночитаемым носителем информации может быть, например, ПЗУ, ОЗУ, CD-ROM, магнитная лента, дискета, оптическое устройство хранения данных и т.д.
[00522] На фиг. 15 представлена структурная схема устройства для предоставления отчета PHR согласно некоторым вариантам осуществления настоящего изобретения. Устройство 400 может быть, например, сетевым устройством. Как показано на фиг. 15, устройство 400 включает в себя процессорный компонент 422, включающий в себя один или более процессоров, и ресурс памяти, представленный памятью 432, для хранения инструкций, исполняемых процессорным компонентом 422, например прикладных программ. Прикладная программа, хранящаяся в памяти 432, может включать в себя один или более модулей, каждый из которых соответствует набору инструкций. Кроме того, процессорный компонент 422 конфигурируется так, чтобы исполнять инструкции для осуществления описанных выше способов.
[00523] Устройство 400 может также включать в себя компонент питания 426, сконфигурированный для управления питанием устройства 400, проводной или беспроводной сетевой интерфейс 450, сконфигурированный для подключения устройства 400 к сети, и интерфейс ввода/вывода 458. Устройство 400 может работать под управлением операционной системы, хранящейся в памяти 432, такой как Windows Server™, Mac OS X™, Unix™, Linux™, FreeBSD™ или подобной перечисленным.
[00524] Согласно некоторым вариантам осуществления также предусмотрен физический машиночитаемый носитель информации с инструкциями, например, память 432 с инструкциями, которые могут исполняются процессорным компонентом 422 устройства 400 для реализации описанного выше способа. Физическим машиночитаемым носителем информации может быть, например, ПЗУ, ОЗУ, CD-ROM, магнитная лента, дискета, оптическое устройство хранения данных и другие подобные устройства.
[00525] Следует понимать, что термин «несколько», используемый в настоящем описании, может означать один или более объектов, а термин «множество» может означать два или более объектов. Выражение «и/или» может описывать один из трех возможных типов отношения ассоциации связанных объектов, например, А и/или В, что может означать следующее: существует только объект А, объекты А и В существуют одновременно, существует только объект В. Символ «/» обычно указывает на то, что связанные объекты находятся в отношениях «или».
[00526] Следует также понимать, что понятия «первый», «второй» и т.д. используются для описания различной информации, но они не накладывают ограничения на эту информацию. Эти понятия используются только для обозначения различий между информацией одного типа и не определяют конкретный порядок или степень важности. Фактически, такие понятия, как «первый» и «второй», могут использоваться взаимозаменяемо. Например, первая информация может также называться второй информацией, а вторая информация может аналогично называться первой информацией, не нарушая объем настоящего изобретения.
[00527] Следует также понимать, что хотя операции в вариантах осуществления настоящего изобретения описаны на чертежах в определенном порядке, это не следует понимать как требование выполнения операций в конкретном показанном порядке или строго последовательно, а также как требование выполнять все указанные операции для получения желаемого результата. При определенных условиях целесообразно использовать многозадачный режим и параллельную обработку.
[00528] Другие варианты осуществления настоящего изобретения станут понятны специалистам в данной области техники из описания технических характеристик и практической реализации настоящего изобретения. Настоящая заявка охватывает любые модификации, варианты использования или адаптации настоящего изобретения, соответствующие его основным принципам, включая такие отступления от него, которые соответствуют известной или общепринятой практике в данной области техники. Описанные технические характеристики и примеры должны рассматриваться только как иллюстрация, а подлинный объем и сущность изобретения определяется приведенной ниже формулой изобретения.
[00529] Следует понимать, что настоящее изобретение не ограничивается точным воспроизведением системы, которая описана выше и проиллюстрирована на прилагаемых чертежах, и что в рамках настоящего изобретения могут быть произведены различные модификации и изменения. Предполагается, что объем настоящего изобретения ограничивается только прилагаемой формулой изобретения.
Изобретение относится к предоставлению отчета о запасе по мощности (PHR). Технический результат заключается в возможности поддержки динамического планирования для различных режимов передачи, где может быть реализовано точное управление мощностью, а сетевые ресурсы могут быть распределены и использованы более эффективно. Для этого способ включает в себя следующее: в ситуации, когда терминал осуществляет передачу канала PUSCH для координации множества точек TRP, терминал измеряет и предоставляет отчет PHR для одной или более координированных точек TRP. 4 н. и 14 з.п. ф-лы, 17 ил.
1. Способ предоставления отчета о запасе по мощности (PHR), выполняемый терминалом и включающий:
совместную передачу физических восходящих каналов общего доступа (PUSCH) множеству точек передачи/приема (TRP);
измерение запаса по мощности (PH) для одной или более совместно работающих TRP; и
предоставление отчета PHR для одной или более совместно работающих TRP в соответствии с PH для этих одной или более совместно работающих TRP;
при этом измерение запаса PH для одной или более совместно работающих точек TRP включает в себя следующее:
определение того, что терминал не осуществляет фактическую передачу канала PUSCH, и измерение виртуального запаса PH канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной точке TRP или множеству точек TRP, в качестве расчетного допущения;
при этом предоставление отчета PHR для одной или более совместно работающих TRP в соответствии с PH для одной или более совместно работающих TRP содержит
предоставление отчета PHR, содержащего значение виртуального запаса PH, соответствующего каналу PUSCH.
2. Способ по п. 1, в котором предоставление отчета PHR включает в себя:
определение эталонного формата канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству точек TRP; и
предоставление отчета PHR, содержащего значение виртуального запаса PH, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
3. Способ по п. 1, в котором измерение PH для одной или более совместно работающих точек TRP включает в себя следующее:
определение того, что терминал планирует фактическую передачу канала PUSCH единственной точке TRP, и измерение фактического запаса PH, когда канал PUSCH передается в назначенном интервале возможной передачи,
при этом предоставление отчета PHR для одной или более совместно работающих TRP в соответствии с PH для одной или более совместно работающих TRP содержит
предоставление отчета PHR, содержащего значение фактического запаса PH.
4. Способ по п. 3, в котором,
если канал PUSCH для передачи элемента управления доступом к среде (MAC-CE) отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, назначенный интервал возможной передачи включает в себя:
первый интервал возможной передачи для передачи канала PUSCH,
соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи MAC-CE отчета PHR,
интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR,
множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR, или
один или более заранее заданных интервалов возможной передачи перед слотом для передачи MAC-CE отчета PHR; и,
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной части полосы частот (BWP) несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
5. Способ по п. 4, в котором назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной BWP несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, и,
если разнос поднесущих, соответствующий активной BWP несущей для передачи MAC-CE отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
первый интервал возможной передачи для передачи канала PUSCH;
самый ранний интервал возможной передачи среди интервалов возможной передачи для планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи MAC-CE отчета PHR;
множество интервалов возможной передачи для планируемого канала PUSCH, соответствующих слоту, перекрывающемуся с каналом PUSCH для передачи MAC-CE отчета PHR;
интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR;
множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR; или
один или более заранее заданных интервалов возможной передачи перед слотом канала PUSCH для передачи MAC-CE отчета PHR.
6. Способ по п. 4, в котором назначенный интервал возможной передачи определяется согласно разносу поднесущих, соответствующему активной части полосы частот (BWP) несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, и включает в себя следующее:
если разнос поднесущих, соответствующий активной BWP несущей для передачи MAC-CE отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, назначенный интервал возможной передачи включает в себя:
первый интервал возможной передачи для передачи канала PUSCH;
самый ранний интервал возможной передачи среди интервалов возможной передачи, перекрывающихся со слотом для передачи MAC-CE отчета PHR;
интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR;
множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR; или
один или более заранее заданных интервалов возможной передачи перед слотом для передачи MAC-CE отчета PHR.
7. Способ по любому из пп. 3-6, в котором предоставление отчета PHR включает в себя
предоставление отчета PHR, содержащего единственное значение фактического запаса PH.
8. Способ по п. 1, в котором измерение PH для одной или более совместно работающих точек TRP включает в себя следующее:
определение того, что следует выполнять совместную передачу каналов PUSCH множеству точек TRP, и измерение, соответственно, множества значений запаса PH, соответствующих назначенным интервалам возможной передачи для множества точек TRP,
при этом предоставление отчета PHR для одной или более совместно работающих TRP в соответствии с PH для одной или более совместно работающих TRP содержит
предоставление отчета PHR, содержащего единственное значение запаса PH или множество значений запаса PH.
9. Способ по п. 8, в котором, если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на одной и той же несущей, измерение, соответственно, множества значений запаса PH, соответствующих назначенным интервалам возможной передачи для множества точек TRP, включает в себя следующее:
измерение, соответственно, множества значений фактического запаса PH после передачи, соответственно, каналов PUSCH в первые интервалы возможной передачи, соответствующие множеству точек TRP;
в слоте, перекрывающемся с каналом PUSCH для передачи MAC-CE отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих различным точкам TRP, для планирования каналов PUSCH, для получения множества значений фактического запаса PH;
в слоте, перекрывающемся с множеством слотов передач, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR, измерение в соответствующих самых ранних интервалах возможной передачи, которые должны передаваться в группах интервалов возможной передачи, соответствующих различным точкам TRP, для получения множества значений фактического запаса PH;
в слоте, перекрывающемся с множеством слотов передач, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированному с повторением передачи типа B для передачи MAC-CE отчета PHR, измерение в множестве интервалов возможной передачи в группах интервалов возможной передачи, соответствующих различным точкам TRP, для получения множества значений фактического запаса PH;
измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих различным точкам TRP, перед слотом для передачи MAC-CE отчета PHR, соответствующего множеству точек TRP для получения множества значений фактического запаса PH; или
измерение, соответственно, после передачи каналов PUSCH в соответствующих заранее заданных интервалах возможной передачи, соответствующих различным точкам TRP, после слота для передачи MAC-CE отчета PHR, соответствующего множеству точек TRP для получения множества значений виртуального запаса PH.
10. Способ по п. 8, в котором измерение, соответственно, множества значений запаса PH, соответствующих назначенным интервалам возможной передачи для множества точек TRP, включает в себя следующее:
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса PH после передачи канала PUSCH в интервале возможной передачи, соответствующем первой точке TRP, в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса PH после передачи канала PUSCH в заранее заданном слоте, соответствующем второй точке TRP, в слоте и/или перед слотом, в котором передается канал PUSCH;
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса PH после передачи канала PUSCH в интервале возможной передачи, соответствующем первой точке TRP, в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение фактического запаса PH после передачи канала PUSCH в заранее заданном слоте, соответствующем второй точке TRP, в слоте и/или перед слотом, в котором передается канал PUSCH, и использование запаса PH, измеренного для второй точки TRP перед слотом, в котором передается канал PUSCH, в качестве фактического запаса PH после передачи канала PUSCH в заранее заданном слоте после слота, в котором передается канал PUSCH;
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение фактического запаса PH после передачи канала PUSCH в интервале возможной передачи для первой точки TRP в слоте и/или перед слотом, в котором передается канал PUSCH, и измерение виртуального запаса PH для второй точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или измерение фактического запаса PH после передачи канала PUSCH в слоте для второй точки TRP, в котором передается канал PUSCH, и измерение виртуального запаса PH для первой точки TRP в заранее заданном слоте после слота, в котором передается канал PUSCH; или,
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, измерение множества значений запаса PH после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH;
при этом вторая точка TRP представляет собой одну или более других точек TRP из множества точек TRP, которые отличаются от первой точки TRP.
11. Способ по п. 10, в котором измерение множества значений запаса PH после передачи каналов PUSCH в соответствующих интервалах возможной передачи для множества точек TRP согласно разносу поднесущих, соответствующему активной BWP несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, включает в себя следующее:
если разнос поднесущих, соответствующий активной BWP несущей для передачи MAC-CE отчета PHR, меньше, чем разнос поднесущих, соответствующий активной BWP несущей, на которой передается канал PUSCH, измерение, соответственно, значений фактического запаса PH при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в соответствующих первых интервалах возможной передачи среди множества совпадающих интервалов возможной передачи для различных несущих, или измерение, соответственно, значений фактического запаса PH при передаче каналов PUSCH, соответственно, для первой точки TRP и второй точки TRP в множестве совпадающих интервалов возможной передачи для различных несущих; или,
если разнос поднесущих, соответствующий активной BWP несущей для передачи MAC-CE отчета PHR, равен разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH, измерение множества значений фактического запаса PH при передаче каналов PUSCH, соответственно, для множества точек TRP в соответствующих первых интервалах возможной передачи.
12. Способ по п. 8, в котором единственное значение запаса PH в отчете PHR является одним из следующих значений:
измеренное значение запаса PH для первой точки TRP, заданной по умолчанию или заранее заданной;
измеренное значение запаса PH для точки TRP, использующей первый интервал возможной передачи, заданный по умолчанию или заранее заданный;
измеренное значение запаса PH для точки TRP, выбранной терминалом, когда значение отчета PHR ниже порогового значения отчета PHR;
запас PH для точки TRP, определенной с учетом положительных и отрицательных значений, и абсолютные значения запаса PH, измеренные для множества точек TRP;
измеренное значение фактического запаса PH для точки TRP, которая фактически передает канал PUSCH, если для множества точек TRP одновременно имеются фактический PHR и виртуальный PHR; или
измеренное значение запаса PH для точки TRP, сконфигурированной или указанной сетью.
13. Способ по п. 12, в котором точка TRP, определенная с учетом положительных и отрицательных значений, и абсолютные значения запаса PH, измеренные для множества точек TRP, включают в себя следующее:
если измеренные значения запаса PH для множества точек TRP включают в себя единственное отрицательное значение, использование точки TRP, соответствующей единственному отрицательному значению, в качестве точки TRP единственного значения запаса PH в отчете PHR;
если все измеренные значения запаса PH для множества точек TRP являются отрицательными, использование точки TRP с наибольшим абсолютным значением запаса PH в качестве точки TRP для единственного значения запаса PH в отчете PHR; или,
если все измеренные значения запаса PH для множества точек TRP являются положительными, использование точки TRP с наименьшим абсолютным значением запаса PH в качестве точки TRP для единственного значения запаса PH в отчете PHR.
14. Способ предоставления отчета о запасе мощности (PHR), выполняемый сетевым устройством и включающий:
конфигурирование терминала так, чтобы он осуществлял совместную передачу физических восходящих каналов общего доступа (PUSCH) множеству точек передачи/приема (TRP),
конфигурирование терминала так, чтобы он измерял запас по мощности (PH) для одной или более совместно работающих TRP и предоставлял отчет PHR для одной или более совместно работающих TRP в соответствии с PH для этих одной или более совместно работающих TRP; и
получение предоставленного терминалом отчета PHR для одной или более совместно работающих точек TRP;
при этом конфигурирование терминала так, чтобы он измерял и предоставлял отчет PHR для одной или более совместно работающих точек TRP, включает в себя следующее:
если терминал не осуществляет фактическую передачу канала PUSCH, конфигурирование терминала так, чтобы измерять в качестве расчетного допущения виртуальный запас PH канала PUSCH согласно установленному по умолчанию или заранее заданному эталонному формату, соответствующему одной или множеству точек TRP, и конфигурирование терминала так, чтобы он предоставлял отчет PHR, содержащий значение виртуального запаса PH, соответствующего каналу PUSCH,
при этом конфигурирование терминала так, чтобы он предоставлял отчет PHR, содержащий значение виртуального запаса PH, соответствующего каналу PUSCH, включает в себя следующее:
конфигурирование терминала так, чтобы он определял эталонный формат канала PUSCH согласно эталонному режиму совместной передачи, соответствующему совместной передаче каналов PUSCH множеству точек TRP; и
конфигурирование терминала так, чтобы он предоставлял отчет PHR, содержащий значение виртуального запаса PH, соответствующего каналу PUSCH, согласно эталонному формату канала PUSCH.
15. Способ по п. 14, в котором конфигурирование терминала так, чтобы он измерял и предоставлял отчет PHR для одной или более совместно работающих точек TRP, включает в себя следующее:
если терминал планирует фактическую передачу канала PUSCH единственной точке TRP, конфигурирование терминала так, чтобы он измерял фактический запас PH, когда канал PUSCH передается в назначенном интервале возможной передачи, и конфигурирование терминала так, чтобы он предоставлял отчет PHR, содержащий значение фактического запаса PH,
если канал PUSCH для передачи элемента управления доступом к среде (MAC-CE) отчета PHR и фактически планируемый канал PUSCH передают на одной и той же несущей, назначенный интервал возможной передачи включает в себя одно из следующего:
первый интервал возможной передачи для передачи канала PUSCH,
соответствующий самый ранний интервал возможной передачи для передачи планируемого канала PUSCH в слоте, перекрывающемся с каналом PUSCH для передачи MAC-CE отчета PHR,
интервал возможной передачи, соответствующий самому раннему слоту, который должен передаваться в одном или более слотов для планируемого канала PUSCH, где один или более слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированного с повторением передачи типа B для передачи MAC-CE отчета PHR,
множество интервалов возможной передачи, соответствующих множеству слотов для планируемого канала PUSCH, где множество слотов перекрываются с множеством слотов, соответствующих номинальному интервалу возможной передачи канала PUSCH, конфигурированного с повторением передачи типа B для передачи MAC-CE отчета PHR, или
один или более заранее заданных интервалов возможной передачи перед слотом для передачи MAC-CE отчета PHR; и,
если канал PUSCH для передачи MAC-CE отчета PHR и фактически планируемый канал PUSCH передаются на разных несущих, назначенный интервал возможной передачи определяют согласно разносу поднесущих, соответствующему активной части полосы частот (BWP) несущей для передачи MAC-CE отчета PHR, и разносу поднесущих, соответствующему активной BWP несущей, на которой передается канал PUSCH.
16. Способ по п. 14, в котором конфигурирование терминала так, чтобы он измерял PH для одной или более совместно работающих точек TRP и предоставлял отчет PHR для одной или более совместно работающих TRP в соответствии с PH для одной или более совместно работающих TRP, включает:
конфигурирование терминала так, чтобы он измерял, соответственно, множество значений запаса PH для множества точек TRP в назначенных интервалах возможной передачи и предоставлял отчет PHR, содержащий единственное значение запаса PH или множество значений запаса PH.
17. Устройство для предоставления отчета о запасе по мощности (PHR), включающее в себя:
процессор и
память для хранения инструкций, исполняемых процессором,
при этом процессор конфигурируется так, чтобы выполнять способ по любому из пп. 1-13.
18. Устройство для предоставления отчета о запасе по мощности (PHR), включающее в себя:
процессор и
память для хранения инструкций, исполняемых процессором,
при этом процессор конфигурируется так, чтобы выполнять способ по любому из пп. 14-16.
| US 10945216 B2, 09.03.2021 | |||
| WO 2020218900 A1, 29.10.2020 | |||
| US 20200186304 A1, 11.06.2020 | |||
| СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ОТЧЕТА О ЗАПАСЕ ПО МОЩНОСТИ В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ | 2014 |
|
RU2627306C1 |
