СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ОТЧЕТА ПО ЗАПАСУ МОЩНОСТИ И УСТРОЙСТВО ПЕРЕДАЧИ ДАННЫХ Российский патент 2024 года по МПК H04W52/14

Область техники, к которой относится настоящее изобретение

[0001] Настоящее раскрытие относится к области технологии беспроводной связи, а более конкретно, к способу для передачи отчета по запасу мощности, к устройству для передачи отчета по запасу мощности, и к устройству передачи данных.

Предшествующий уровень техники настоящего изобретения

[0002] Многочисленные приемопередающие точки (Transmission and Reception Point - TRP)/панели в основном применяются для улучшения покрытия на краях соты и для обеспечения сбалансированного качества обслуживания внутри зоны обслуживания. Многочисленные точки TRP/панели могут различными способами работать совместно для передачи данных. Анализ структуры сети показывает, что развертывание сети, в которой имеется большое количество распределенных точек доступа вместе с централизованным процессором основной полосы частот, будет лучше способствовать обеспечению сбалансированного качества обслуживания пользователей, и существенно снижает задержку и накладные расходы на сигнализацию, связанные с коммутацией по всей зоне. С помощью совместной работы многочисленных точек TRP/панелей передачу и прием каналов можно выполнить для многочисленных главных лепестков при различных углах, что может существенно снизить влияние различных заграждений/препятствий и гарантировать надежность соединения по каналу, которая пригодна для услуг ультранадежной связи с низкими задержками (Ultra-reliable and Low Latency Communications - URLLC), благодаря чему улучшается качество передачи данных и выполняются требования к надежности.

[0003] В передаваемом отчете по запасу мощности (Power Headroom Reporting - PHR) указывается доступная мощность на терминале, то есть запас мощности, так что сетевое устройство может выполнить управление мощностью согласно полученному отчету PHR. Следовательно, при управлении передачей данных в направлении «вверх» достижение точности отчета PHR является технической проблемой, которую необходимо как можно скорее решить.

Краткое описание настоящего изобретения

[0004] В настоящем раскрытии предложены способ для передачи отчета по запасу мощности, устройство для передачи отчета по запасу мощности и устройство передачи данных для решения проблемы о точности передачи отчета по запасу мощности (PHR) в различных режимах передачи, тем самым реализуется точное управление мощностью терминала и реализуется эффективное распределение и использование сетевых ресурсов.

[0005] Согласно первой особенности вариантов осуществления настоящего раскрытия предложен способ для передачи отчета по запасу мощности, выполняемый абонентской аппаратурой (user equipment - UE). В способе предусмотрены следующие стадии:

[0006] получение физического восходящего распределенного канала (Ри8СН)/каналов PUSCH, передающих данные на множество приемопередающих точек (TRP);

[0007] выбор, по меньшей мере, одной передающей отчет целевой точки TRP из каналов PUSCH, передающих данные на множество точек TRP;

[0008] получение, по меньшей мере, одного отчета по запасу мощности (PHR) с, по меньшей мере, одного канала PUSCH с, по меньшей мере, одной передающей отчет целевой точки TRP; и

[0009] выбор, по меньшей мере, одного целевого отчета PHR из, по меньшей мере, одного отчета PHR и передача, по меньшей мере, одного целевого отчета PHR.

[0010] Согласно второй особенности вариантов осуществления настоящего раскрытия предложено устройство для передачи отчета по запасу мощности, применяемое в абонентской аппаратуре (UE). Устройство включает в себя:

[0011] первый получающий модуль, выполненный с возможностью получить физический восходящий распределенный канал (PUSCH)/каналы PUSCH, передающие данные на множество приемопередающих точек (TRP);

[0012] выбирающей модуль, выполненный с возможностью выбрать, по меньшей мере, одну передающую отчет целевую точку TRP из каналов PUSCH, передающих данные на точки TRP;

[0013] второй получающий модуль, выполненный с возможностью получить, по меньшей мере, один отчет по запасу мощности (PHR) с, по меньшей мере, одного канала PUSCH с, по меньшей мере, одной передающей отчет целевой точки TRP; и

[0014] отчетный модуль, выполненный с возможностью выбрать, по меньшей мере, один целевой отчет PHR из, по меньшей мере, одного отчета PHR и передать, по меньшей мере, один целевой отчет PHR.

[0015] Согласно третьей особенности вариантов осуществления настоящего раскрытия предложено устройство передачи данных. Устройство передачи данных включает в себя: приемопередатчик, память и процессор, подключенный к приемопередатчику и памяти, соответственно. Когда хранящиеся в памяти выполняемые компьютером команды выполняются процессором, в приемопередатчике проводится управление приемом и передачей радиосигналов, и выполняется способ согласно первой особенности раскрытия.

[0016] Согласно четвертой особенности вариантов осуществления настоящего раскрытия предложен компьютерный носитель данных, на котором хранятся выполняемые компьютером команды. Когда выполняемые компьютером команды выполняются процессором, выполняется способ согласно первой особенности раскрытия.

[0017] Технические решения согласно вариантам осуществления настоящего раскрытия могут приводить к следующим положительным результатам.

[0018] Получается информация о конфигурации канала PUSCH/каналов PUSCH, передающих данные на множество точек TRP. По меньшей мере, одна передающая отчет целевая точка TRP выбирается из каналов PUSCH, передающих данные на множество точек TRP. Получается, по меньшей мере, один отчет PHR с, по меньшей мере, одного канала PUSCH с, по меньшей мере, одной передающей отчет целевой точки TRP. По меньшей мере, один целевой отчет PHR выбирается из, по меньшей мере, одного отчета PHR и передается, по меньшей мере, один целевой отчет PHR. Согласно настоящему раскрытию, на основе передачи данных по каналам PUSCH в направлениях многочисленных точек TRP, выбирается передача данных по каналу PUSCH на целевую точку TRP для определения соответствующего улучшенного отчета PHR, который улучшает точность отсчета PHR, тем самым реализуется точное управление мощностью.

[0019] Дополнительные особенности и преимущества вариантов осуществления настоящего раскрытия будут частично приведены в следующих описаниях, они станут очевидными частично из следующих описаний, или будут изучены из практики применения вариантов осуществления настоящего раскрытия.

Краткое описание фигур

[0020] Вышеупомянутые и/или дополнительные особенности и преимущества настоящего раскрытия могут стать очевидными и более просто понимаемыми благодаря следующим описаниям вариантов осуществления со ссылками на прилагаемые фигуры.

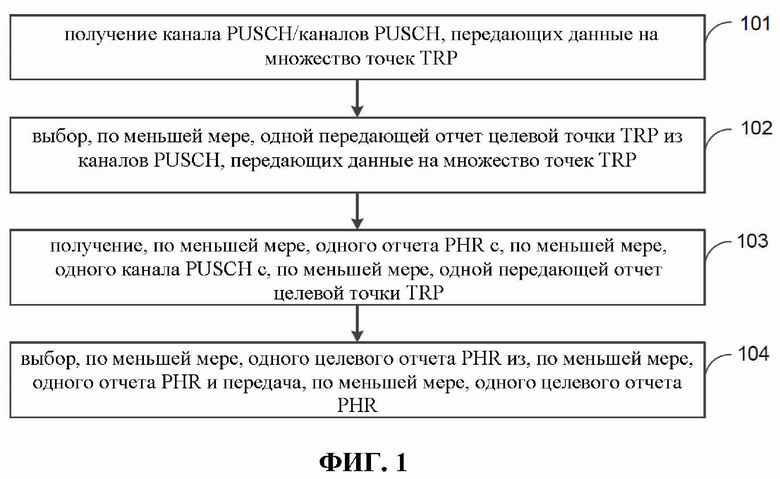

[0021] На фиг. 1 показана схема алгоритма, иллюстрирующая способ передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

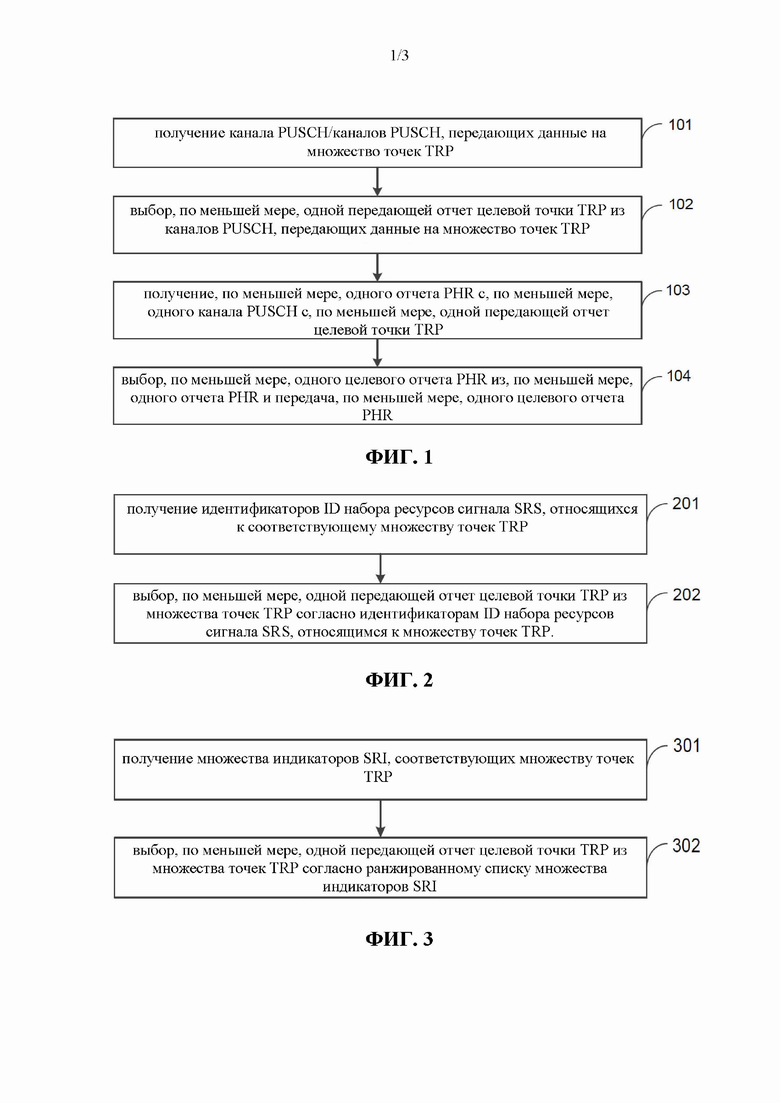

[0022] На фиг. 2 показана схема алгоритма, иллюстрирующая другой способ передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

[0023] На фиг. 3 показана схема алгоритма, иллюстрирующая другой способ передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

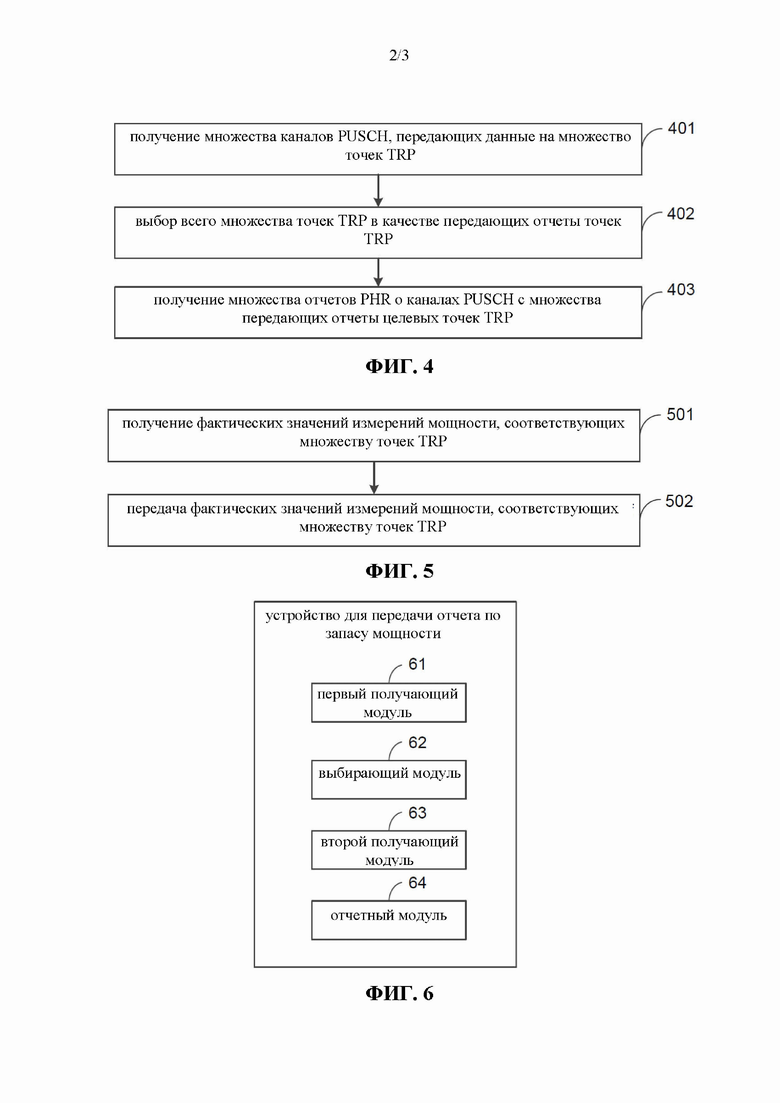

[0024] На фиг. 4 показана схема алгоритма, иллюстрирующая другой способ передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

[0025] На фиг. 5 показана схема алгоритма, иллюстрирующая другой способ создания отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

[0026] На фиг. 6 показана блок-схема, иллюстрирующая устройство для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия.

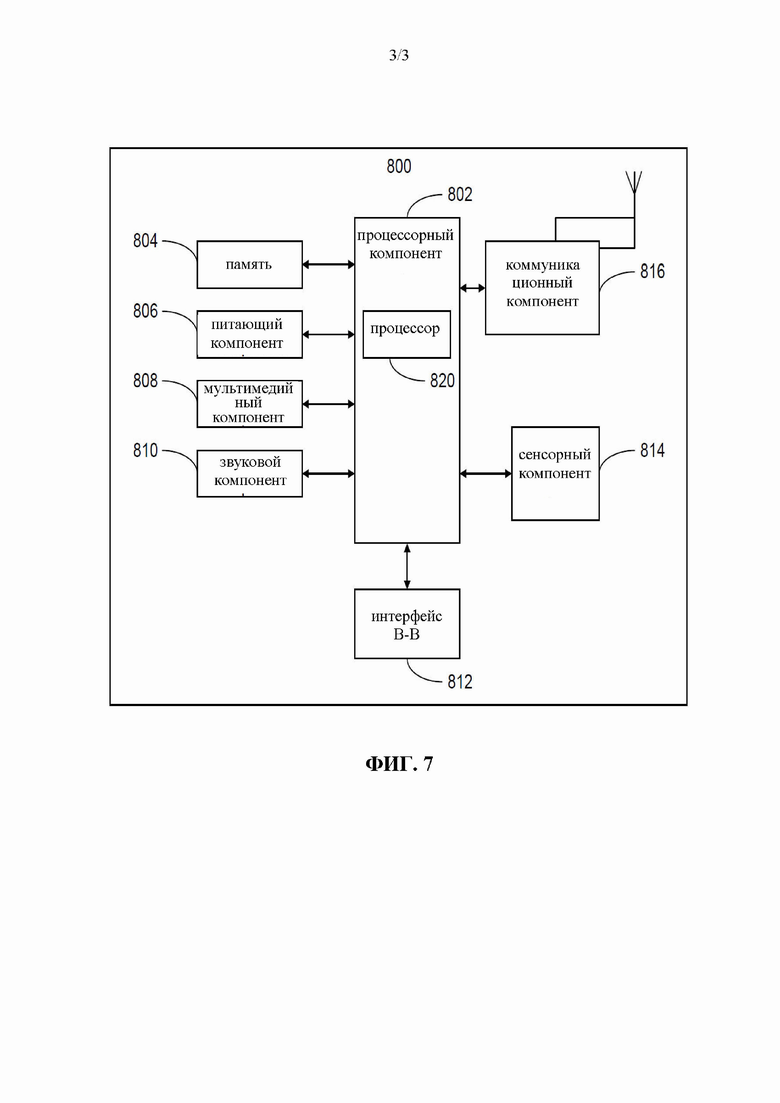

[0027] На фиг. 7 показана блок-схема, иллюстрирующая абонентскую аппаратуру (UE) 800 согласно вариантам осуществления настоящего раскрытия.

Подробное описание настоящего раскрытия

[0028] Ниже приведена подробная информация о вариантах осуществления, примеры которых показаны на сопровождающих фигурах. В следующем описании имеются ссылки на сопровождающие фигуры, в которых одинаковые номера на разных фигурах соответствует одинаковым или подобным элементам, если не указано иное. Реализации, изложенные в следующем описании примеров вариантов осуществления, не представляют все возможные реализации, соответствующие настоящему раскрытию. Вместо этого они являются просто примерами устройств и способов, соответствующих особенностям настоящего раскрытия, как это изложено в прилагаемой формуле изобретения.

[0029] Используемые в настоящем раскрытии термины применяются только для описания конкретных вариантов осуществления, и они не предназначены для ограничения вариантов осуществления настоящего раскрытия. Единственное число, используемое в описании раскрытия и в приложенной формуле изобретения, также считается включающим в себя множественное число, за исключением тех случаев, когда контекст ясно указывает другие значения. Следует также понимать, что термин «и/или», который используется в настоящем раскрытии, включает любые и все комбинации одной или нескольких ассоциированных перечисленных позиций.

[0030] Следует понимать, что хотя термины «первый», «второй и «третий» могут быть использованы в вариантах осуществления в настоящем раскрытии для описания различных элементов информации, эти элементы информации не будут ограничены такими терминами. Такие термины используются только для того, чтобы отличить подобные элементы информации друг от друга. Например, без отклонения от сути и объема настоящего раскрытия, первый элемент информации может также называться вторым элементом информации, аналогично, второй элемент информации может также называться первым элементом информации. В зависимости от контекста, используемый в настоящем документе термин «если» можно интерпретировать как «когда», «пока» и «после определения».

[0031] Ниже подробно описаны варианты осуществления настоящего раскрытия, и примеры вариантов осуществления иллюстрированы на прилагаемых фигурах, в которых одинаковые или подобные номера представляют одинаковые или подобные элементы. Варианты осуществления, которые описаны ниже со ссылками на сопроводительные фигуры, приведены в качестве примеров и предназначены просто для объяснения настоящего раскрытия, и их не следует понимать как ограничивающие настоящее раскрытие.

[0032] Ниже подробно описаны со ссылками на сопровождающие фигуры способ для создание отчета по запасу мощности, устройство для создание отчета по запасу мощности, и устройство передачи данных согласно настоящему раскрытию.

[0033] На фиг. 1 показана схема алгоритма, иллюстрирующая способ передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия. Этот способ применяется к абонентской аппаратуре (UE).

[0034] Как показано на фиг. 1, в способе предусмотрены следующие стадии.

[0035] На стадии 101 получается физический восходящий распределенный канал (PUSCH)/каналы PUSCH, передающие данные на множество приемопередающих точек (TRP).

[0036] Точки TRP используются для обслуживания аппаратуры UE в соте или в соседней соте.

[0037] Согласно вариантам осуществления, канал/каналы PUSCH передают данные на множество точек TRP, при этом мощность, которую каждая точка TRP передает по каналу PUSCH, управляется независимо. Каждое измеренное значение мощности необходимо передать на сторону сетевого устройства, и поэтому имеется необходимость получить канал/каналы PUSCH, которые передают данные на множество точек TRP.

[0038] На стадии 102, по меньшей мере, одна передающая отчет целевая точка TRP выбирается из каналов PUSCH, передающих данные на множество точек TRP.

[0039] Способ для выбора, по меньшей мере, одной передающей отчет целевой точки TRP из каналов PUSCH, передающих данные на множество точек TRP, будет подробно описан в последующих вариантах осуществления.

[0040] На стадии 103 проводится получение, по меньшей мере, одного отчета по запасу мощности (PHR) с, по меньшей мере, одного канала PUSCH от, по меньшей мере, одной передающей отчет целевой точки TRP.

[0041] Согласно возможному варианту реализации для определения отчета PHR для каждой передающей отчет целевой точки TRP получаются значение фактической передаваемой мощности передающей отчет целевой точки TRP и значение максимальной передаваемой мощности Pcmax, и из значения максимальной передаваемой мощности Pcmax вычитается значение фактической передаваемой мощности для получения соответствующего отчета по запасу мощности PHR.

[0042] На стадии 104, по меньшей мере, один целевой отчет PHR выбирается из, по меньшей мере, одного отчета PHR и он передается.

[0043] При использовании способа передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия процессы управления мощностью передачи данных по каналам PUSCH в направлениях к различным точкам TRP выполняются независимо, то есть значения мощности передачи данных по каналам PUSCH в направлениях различных точек TRP могут быть разными. Следовательно, по меньшей мере, одну передающую отчет целевую точку TRP необходимо выбрать из каналов PUSCH, передающих данные на множество точек TRP. Затем соответствующий отчет PHR определяется на основании мощности, передаваемой по каналу PUSCH целевой точкой TRP. Следовательно, улучшенное измерение и определение для отчета PHR реализуется в сценарии с передачей данных по каналам PUSCH в направлениях различных точек TRP, и отчет PHR пересылается на сетевое устройство, так что сетевое устройство может обеспечить точное управление мощностью и рациональное распределение сетевых ресурсов на основании полученного отчета PHR.

[0044] Согласно вышеупомянутым вариантам осуществления, по меньшей мере, одна передающая отчет целевая точка TRP выбирается из каналов PUSCH, передающих данные на множество точек TRP. Способ для выбора, по меньшей мере, одной передающей отчет целевой точки TRP из каналов PUSCH, передающих данные на множество точек TRP, может быть разным в различных сценариев передачи, это будет подробно описано ниже с использованием различных вариантов осуществления.

[0045] Согласно вышеупомянутым вариантам осуществления, в вариантах осуществления предлагается реализация, которая показана на фиг. 2, и в которой вышеупомянутая стадия 102 предусматривает в себе следующие стадии.

[0046] На стадии 201 получаются идентификаторы (ID) набора ресурсов опорного зондирующего сигнала (SRS), относящиеся к соответствующему множеству точек TRP.

[0047] На стадии 202, по меньшей мере, одна передающая отчет целевая точка TRP выбирается из множества точек TRP согласно идентификаторам ID набора ресурсов сигнала SRS, относящимся к множеству точек TRP.

[0048] Согласно вариантам осуществления, идентификаторы ID набора ресурсов сигнала SRS конфигурируются для представления информация ранжирования для множества точек TRP, и в качестве передающей отчет целевой точки TRP выбирается точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS, это проводится заранее определенным образом или настраиваемым образом с помощью сигнализации со стороны сетевого устройства.

[0049] Согласно одному сценарию, для множества точек TRP идентификаторы ID набора ресурсов сигнала SRS, относящиеся к множеству точек TRP, ранжируются согласно заранее определенному методу ранжирования. Например, идентификаторы ID набора ресурсов сигнала SRS ранжируются в снижающемся порядке или в возрастающем порядке. После этого точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS среди идентификаторов ID ранжированных наборов ресурсов SRS, выбирается согласно заранее заданному способу выбора в качестве передающей отчет целевой точки TRP.

[0050] Согласно другому сценарию, для множества точек TRP идентификаторы ID набора ресурсов сигнала SRS, относящиеся к множеству точек TRP, ранжируются согласно заранее определенному методу ранжирования. Например, идентификаторы ID набора ресурсов сигнала SRS ранжируются в снижающемся порядке или в возрастающем порядке. В случае метода, настраиваемого с помощью сигнализации со стороны сетевого устройства, например метода настройки с помощью сигнализации по протоколу управления радиоресурсами (Radio Resource Control - RRC), точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS среди идентификаторов ID ранжированных ресурсов SRS, выбирается в качестве передающей отчет целевой точки TRP.

[0051] В случае метода для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия, точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS, выбирается с помощью предварительного определения или настраивается с помощью сигнализации со стороны сетевого устройства в качестве передающей отчет целевой точки TRP на основании последовательности ранжирования идентификаторов ID набора ресурсов сигнала SRS, относящихся к множеству точек TRP. Таким образом, одна целевая точка TRP выбирается из множества точек TRP. Соответствующий отчет PHR получается с помощью выполнения измерений мощности передачи данных по каналу PUSCH целевой точки TRP, и соответствующий отчет PHR посылается на сетевое устройство. Следовательно, реализуются измерение мощности для отчета PHR и передача отчета по каналам PUSCH на основании многих точек TRP с различными режимами передачи данных, и получается улучшенный отчет PHR, так что сетевое устройство может обеспечить точное управление мощностью и рациональное распределение сетевых ресурсов на основании полученного улучшенного отчета PHR.

[0052] Согласно вышеупомянутым вариантам осуществления, в вариантах осуществления предлагается другой вариант реализации, который показан на фиг.3, и в котором вышеупомянутая стадия 102 предусматривает в себе следующие стадии.

[0053] На стадии 301 получается множество индикаторов ресурсов (SRI) сигнала SRS, соответствующих множеству точек TRP.

[0054] На стадии 302, одна передающая отчет целевая точка TRP выбирается из множества точек TRP согласно ранжированному списку множества индикаторов SRI.

[0055] Согласно одному сценарию, для множества точек TRP множество индикаторов SRI, соответствующих множеству точек TRP, ранжируется согласно заранее определенному методу ранжирования. Например, множество индикаторов SRI ранжируется в снижающемся порядке или в возрастающем порядке значений индексов индикаторных полей множества индикаторов SRI. Точка TRP, соответствующая индикатору SRI, который ранжирован как первый, выбирается в качестве передающей отчет целевой точки TRP. Например, если первым по рангу является индикатор SRI, соответствующий точке TRP1 (обозначается как SRI1), а последним по рангу является индикатор SRI, соответствующий точке TRP2 (обозначается как SRI2), то тогда точка TRP1, соответствующая индикатору SRI1, который имеет первый ранг в последовательности из SRI1 и SRI2, выбирается в качестве передающей отчет целевой точки TRP.

[0056] Согласно другому сценарию, для множества точек TRP множество индикаторов SRI, соответствующих множеству точек TRP, ранжируется согласно заранее определенному методу ранжирования. Например, множество индикаторов SRI ранжируется в снижающемся порядке или в возрастающем порядке значений индексов индикаторных полей множества индикаторов SRI. Точка TRP, соответствующая индикатору SRI, который ранжирован как последний, выбирается в качестве передающей отчет целевой точки TRP. Например, если первым по рангу является индикатор SRI, соответствующий точке TRP1 (обозначается как SRI1), а последним по рангу является индикатор SRI, соответствующий точке TRP2 (обозначается как SRI2), то тогда точка TRP2, соответствующая индикатору SRI2, который имеет последний ранг в последовательности из SRI1 и SRI2, выбирается в качестве передающей отчет целевой точки TRP.

[0057] Отчет PHR создается на основании значения мощности передачи данных по каналу PUSCH целевой точки TRP2, и отчет PHR посылается на сетевое устройство.

[0058] В случае метода для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия, получается множество индикаторов SRI, соответствующих множеству точек TRP, и точка TRP, соответствующая индикатору SRI, имеющему первый или последний ранг в списке ранжирования индикаторов SRI, выбирается из множества точек TRP в качестве передающей отчет целевой точки TRP. Следовательно, реализуются измерение мощности для отчета PHR и передача отчета по каналам PUSCH на основании многих точек TRP с различными режимами передачи данных, и получается улучшенный отчет PHR, так что сетевое устройство может обеспечить точное управление мощностью и рациональное распределение сетевых ресурсов на основании полученного улучшенного отчета PHR.

[0059] Согласно вышеупомянутым вариантам осуществления, в вариантах осуществления предлагается другая реализация, которая показана на фиг. 4. В этом способе предусмотрены следующие стадии.

[0060] На стадии 401 получается канал PUSCH/каналы PUSCH, передающие данные на множество точек TRP.

[0061] На стадии 402 все множество точек TRP определяется как передающие отчеты точки TRP.

[0062] На стадии 403 получается все множество отчетов PHR о каналах PUSCH со множества передающих отчеты целевых точек TRP.

[0063] Согласно варианту осуществления, все опрошенные точки TRP определяются как передающие отчеты целевые точки TRP, и получается множество отчетов PHR о каналах PUSCH со множества передающих отчеты целевых точек TRP.

[0064] Согласно возможному варианту реализации для определения отчета PHR для каждой передающей отчет целевой точки TRP получаются значение фактической передаваемой мощности передающей отчет целевой точки TRP и значение максимальной передаваемой мощности Pcmax, и из значения максимальной передаваемой мощности Pcmax вычитается значение фактической передаваемой мощности для получения отчета PHR о канале PUSCH передающей отчет целевой точки TRP.

[0065] На стадии 404, один целевой отчет PHR выбирается из множества отчетов PHR, соответствующих множеству передающих отчеты целевых точек TRP.

[0066] Согласно первой реализации этого варианта осуществления, если, по меньшей мере, один отчет PHR из множества отчетов PHR имеет отрицательное значение, это означает, что мощность, передаваемая по каналу PUSCH передающей отчет точкой TRP, соответствующей каждому отчету PHR, который имеет отрицательное значение, не может быть больше повышена, и эта передаваемая мощность уже достигла предельного значения передаваемой мощности абонентской аппаратуры UE. По меньшей мере, один отчет PHR, соответствующий, по меньшей мере, одному отрицательному значению, определяется как целевой отчет PHR и он пересылается, так что сетевое устройство может своевременно обратить внимание на значения передаваемой мощности по каналам PUSCH передающих отчеты целевых точек TRP, что упрощает для сетевого устройства выполнение управления мощностью и контроля.

[0067] Согласно второй реализации этого варианта осуществления, если значения множества отчетов PHR все отрицательные, это означает, что значения мощности, передаваемые по каналу PUSCH передающих отчет точек TRP, соответствующих всем отчетам PHR, не могут быть больше увеличены, и эти значения передаваемой мощности уже достигли предельного значения передаваемой мощности абонентской аппаратуры UE. Отчет PHR с наибольшим абсолютным значением определяется как целевой отчет PHR, и он пересылается, так что сетевое устройство может своевременно обратить внимание на значения передаваемой мощности по каналам PUSCH передающих отчеты целевых точек TRP, что упрощает для сетевого устройства выполнение управления мощностью и контроля.

[0068] Согласно третьей реализации этого варианта осуществления, если значения множества отчетов PHR все положительные, отчет PHR с наименьшим абсолютным значением определяется как целевой отчет PHR, и он пересылается.

[0069] Согласно варианту реализации, во время выбора и передачи целевого отчета PHR из множества отчетов PHR, соответствующих множеству целевых точек TRP согласно вышеупомянутым трем реализациям, значение ранга индикатора SRI или идентификатор ID набора сигналов SRS, связанного с точкой TRP, соответствующий целевому отчету PHR, может также быть передан на сетевое устройство, так что сетевое устройство может определить идентификатор абонентской аппаратуры UE, который будет обрабатываться предпочтительно на основании значения ранга индикатора SRI или идентификатора ID набора сигналов SRS, связанного с точкой TRP, соответствующей целевому отчету PHR.

[0070] Согласно вариантам по осуществления настоящего раскрытия реализованы измерение мощности для отчета PHR и передача отчета по каналам PUSCH на основании многих точек TRP с различными режимами передачи данных, и получен улучшенный отчет PHR, так что сетевое устройство может обеспечить точное управление мощностью и рациональное распределение сетевых ресурсов на основании полученного улучшенного отчета PHR.

[0071] В вышеупомянутых вариантах осуществления описано, что переданный отчет PHR содержит расчетное значение фактического запаса по мощности. Согласно вышеупомянутым вариантам осуществления, в варианте осуществления предложена реализация для конкретной иллюстрации передачи фактических значений измерений, соответствующих множеству точек TRP во время передачи данных по каналам PUSCH. Как показано на фиг. 5, в способе предусмотрены следующие стадии.

[0072] На стадии 501 получается множество фактических значений измерений мощности, соответствующих множеству точек TRP.

[0073] Фактическое значение измерений, соответствующее точке TRP, является фактическим значением запаса мощности, измеренным во время, когда соответствующая точка TRP передает данные по каналу PUSCH.

[0074] На стадии 502 передаются фактические значения измерений мощности, соответствующие множеству точек TRP.

[0075] Согласно реализации вариантов осуществления настоящего раскрытия, фактические значения измерений мощности, соответствующие множеству точек TRP, передаются согласно заранее определенному порядку или согласно порядку ранжирования, основанном на идентификаторах ID набора ресурсов сигнала SRS. То есть передается фактическое значение измеренного запаса мощности.

[0076] Стоит отметить, что заранее определенный порядок может быть заранее определенным порядком передачи отчета с фактическими значениями измерений, соответствующих множеству точек TRP, как это требуется специалистам в этой области техники, это никак не ограничивается согласно вариантам осуществления.

[0077] Согласно другой реализации вариантов осуществления настоящего раскрытия, фактические значения измерений, соответствующие части множества точек TRP, передаются как выбранные фактические значения измерений, то есть эти фактические значения измерений запаса по мощности передаются на сетевое устройство, и передаются разности между фактическими значениями измерений, соответствующих остальной части множества точек TRP, и выбранными фактическими значениями измерений.

[0078] Например множество точек TRP является точками TRP1, TRP2 и TRP3, и соответствующие фактические значения измерений запаса по мощности являются значениями PHR1, PHR2 и PHR3, соответственно. Точка TRP1 передает значение PHR1 на сетевое устройство, точка TRP2 передает разницу между значениями PHR2 и PHR1 на сетевое устройство, точка TRP3 передает разницу между значениями PHR2 и PHR3 на сетевое устройство или передает разницу между значениями PHR3 и суммой PHR2 и PHR1 на сетевое устройство для реализации передачи дифференциального отчета, что улучшает разнообразие отчетов и позволяет удовлетворить требования к отчетам различных сценариев.

[0079] Согласно реализации вариантов осуществления настоящего раскрытия, во время выбора и передачи, по меньшей мере, одного целевого отчета PHR из, по меньшей мере, одного отчета PHR, то есть во время передачи расчетного значения фактического запаса по мощности в точке TRP, фактическое значение измеренного запаса мощности, соответствующее точке TRP, может также быть одновременно передано, для улучшения точности передачи отчета по запасу мощности с помощью передачи двух типов значений запаса мощности. Следовательно, сетевое устройство может отрегулировать способ передачи отчета по запасу мощности на основании расчетного значения фактического запаса и фактического значения измеренного запаса мощности, для улучшения надежности передачи отчета. В это же время сетевое устройство может также выполнить операцию взвешенного усреднения расчетного значения фактического запаса мощности и фактического значения измеренного запаса мощности для определения окончательного запаса мощности, чтобы проводить управление мощностью соответственно на основании запаса мощности и для реализации более эффективного распределения и использования сетевых ресурсов.

[0080] В случае метода для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия, получаются и пересылаются фактические значения измерений, соответствующие множеству точек TRP, что обогащает способы передачи отчета для соблюдения требований к передаче отчета в различных сценариях.

[0081] На основании вышеизложенных вариантов осуществления, согласно вариантам осуществления для различных режимов передачи данных по каналу PUSCH на множество точек TRP, во время передачи определенного целевого отчета PHR, в одном случае, если передача данных по каналу PUSCH является передачей данных по каналу PUSCH с управлением на основе управляющей информации по нисходящему каналу (Downlink Control Information - DCI), целевой отчет PHR определяется и передается на сетевое устройство с использованием способа, описанного в любом из вариантов осуществления способа. В другом случае, если передача данных по каналу PUSCH является передачей данных по каналу PUSCH с управлением на основе нескольких элементов информации DCI, целевой отчет PHR определяется и передается на сетевое устройство с использованием способа согласно вариантам осуществления, показанным на фиг. 5. Следовательно, удовлетворяются требования к измерению и передачи отчета по запасу мощности в различных сценариях, что позволяет лучше поддерживать динамическое планирование различных режимов передачи и реализовать точное управление мощностью и более эффективное распределение и использование сетевых ресурсов.

[0082] Для обеспечения реализации вышеупомянутых вариантов осуществления, в варианте осуществления предложено устройство для передачи отчета по запасу мощности, используемое в абонентской аппаратуре UE.

[0083] На фиг. 6 показана блок-схема, иллюстрирующая устройство для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия. Как показано на фиг. 6, устройство включает в себя первый получающий модуль 61, выбирающей модуль 62, второй получающий модуль 63 и отчетный модуль 64.

[0084] Первый получающий модуль 61 выполнен с возможностью получить данные, переданные по каналу/каналам PUSCH на множество точек TRP.

[0085] Выбирающий модуль 62 выполнен с возможностью выбирать, по меньшей мере, одну передающую отчет целевую точку TRP из каналов PUSCH, передающих данные на множество точек TRP.

[0086] Второй получающий модуль 63 выполнен с возможностью получить, по меньшей мере, один отчет PHR с, по меньшей мере, одного канала PUSCH с, по меньшей мере, одной передающей отчет целевой точки TRP.

[0087] Отчетный модуль 64 выполнен с возможностью выбрать, по меньшей мере, один целевой отчет PHR из, по меньшей мере, одного отчета PHR и передать, по меньшей мере, один целевой отчет PHR.

[0088] Согласно реализации вариантов осуществления настоящего раскрытия, выбирающий модуль 62 дополнительно выполнен с возможностью: получить идентификаторы ID набора ресурсов сигнала SRS, относящиеся к множеству точек TRP соответственно; и выбрать, по меньшей мере, одну передающую отчет целевую точку TRP из множества точек TRP согласно идентификаторам ID набора ресурсов сигнала SRS, относящихся к множеству точек TRP.

[0089] Согласно реализации вариантов осуществления настоящего раскрытия, идентификаторы ID набора ресурсов сигнала SRS конфигурируются для представления информация ранжирования, и в качестве передающей отчет целевой точки TRP выбирается точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS, это проводится заранее определенным образом или настраиваемым образом с помощью сигнализации со стороны сетевого устройства.

[0090] Согласно реализации вариантов осуществления настоящего раскрытия, выбирающий модуль 62 дополнительно выполнен с возможностью: получить множество индикаторов SRI, соответствующих множеству точек TRP; и выбрать, по меньшей мере, одну передающую отчет целевую точку TRP из множества точек TRP согласно списку ранжирования множества индикаторов SRI.

[0091] Согласно реализации вариантов осуществления настоящего раскрытия, точка TRP, соответствующая первому индикатору SRI или последнему индикатору SRI в списке ранжирования, определяется в качестве передающей отчет целевой точки TRP.

[0092] Согласно реализации вариантов осуществления настоящего раскрытия, выбирающий модуль 62 дополнительно выполнен с возможностью: выбирать все множество точек TRP в качестве передающих отчет целевых точек TRP.

[0093] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: выбирать один целевой отчет PHR из множества отчетов PHR, соответствующих множеству передающих отчет целевых точек TRP и передавать целевой отчет PHR.

[0094] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: в случае, если, по меньшей мере, один из множества отчетов PHR окажется имеющим отрицательное значение, определить, по меньшей мере, один отчет PHR, соответствующий, по меньшей мере, одному отрицательному значению, в качестве целевого отчета PHR, и передать целевой отчет PHR.

[0095] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: в случае, если, все значения множества отчетов PHR окажутся имеющими отрицательные значения, определить отчет PHR с наибольшим абсолютным значением в качестве целевого отчета PHR, и передать целевой отчет PHR.

[0096] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: в случае, если все значения множества отчетов PHR окажутся имеющим положительное значение, определить отчет PHR с наименьшим абсолютным значением в качестве целевого отчета PHR. и передать целевой отчет PHR.

[0097] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: передать ранг значения индикатора SRI или идентификатор ID набора сигналов SRS, относящийся к точке TRP, соответствующей целевому отчету PHR.

[0098] Согласно реализации вариантов осуществления настоящего раскрытия, устройство дополнительно содержит в себе вычислительный модуль, выполненный с возможностью: получить значение фактической передаваемой мощности точки TRP; получить значение максимальной передаваемой мощности Pcmax; и рассчитать отчет PHR с использованием значения фактической передаваемой мощности и значения максимальной передаваемой мощности Pcmax.

[0099] Согласно реализации вариантов осуществления настоящего раскрытия, второй получающий модуль 63 дополнительно выполнен с возможностью: получить фактические значения измерений, соответствующие множеству точек TRP.

[00100] Отчетный модуль 64 дополнительно выполнен с возможностью: передать фактические значения измерений, соответствующие множеству точек TRP.

[00101] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: передать фактические значения измерений мощности, соответствующие множеству точек TRP согласно заранее определенному порядку или согласно порядку ранжирования, основанному на идентификаторах ID набора ресурсов сигнала SRS.

[00102] Согласно реализации вариантов осуществления настоящего раскрытия, отчетный модуль 64 дополнительно выполнен с возможностью: передать, по меньшей мере, одно из фактических значений измерений мощности, соответствующие множеству точек TRP, в качестве выбранного фактического значения измерений, и передать разницы между оставшимися фактическими значениями измерений, соответствующими множеству точек TRP, и выбранным фактическим значением измерений.

[00103] Стоит отметить, что предыдущее пояснительное описание вариантов осуществления способа также применимо к устройству для этих вариантов осуществления, которое основано на том же самом принципе и его описание не будет повторяться в дальнейшем.

[00104] При использовании устройства для передачи отчета по запасу мощности согласно вариантам осуществления настоящего раскрытия процессы управления мощностью передачи данных по каналам PUSCH в направлениях к различным точкам TRP выполняются независимо, то есть значения мощности передачи данных по каналам PUSCH в направлениях различных точек TRP могут быть разными. Следовательно, по меньшей мере, одну передающую отчет целевую точку TRP необходимо выбрать из каналов PUSCH, передающих данные на множество точек TRP. Затем соответствующий отчет PHR определяется на основании мощности, передаваемой по каналу PUSCH целевой точкой TRP. Следовательно, улучшенное измерение и определение для отчета PHR реализуется в сценарии с передачей данных по каналам PUSCH в направлениях различных точек TRP, и отчет PHR пересылается на сетевое устройство, так что сетевое устройство может обеспечить точное управление мощностью и рациональное распределение сетевых ресурсов на основании полученного отчета PHR.

[00105] Для реализации вышеупомянутых вариантов осуществления в раскрытии также предложено устройство передачи данных.

[00106] Согласно варианту осуществления настоящего раскрытия предложено устройство передачи данных, включающее в себя процессор, приемопередатчик, память и выполняемые программы, которые хранятся в памяти и выполняются процессором. При выполнении процессором выполняемых программ реализуется способ, описанный в вариантах осуществления.

[00107] Устройство передачи данных может быть абонентской аппаратурой UE, как описано выше.

[00108] Процессор может содержать в себе различные типы носителей данных. Носители данных являются долговременными компьютерными носителями данных, способными продолжать хранить запомненную информацию после выключения питания устройства передачи данных.

[00109] Процессор может быть подключен к памяти с помощью шины или подобными средствами для считывания хранящихся в памяти выполняемых программ, например, по меньшей мере, одной из показанных на фиг. 1-5.

[00110] Для реализации вышеупомянутых вариантов осуществления в раскрытии также предложен компьютерный носитель данных.

[00111] Согласно вариантам осуществления настоящего раскрытия предложен компьютерный носитель данных, на котором хранятся выполняемые программы. При выполнении процессором выполняемых программ реализуется вышеупомянутый способ, например, по меньшей мере, один из показанных на фиг. 1-5.

[00112] На фиг. 7 показана блок-схема, иллюстрирующая абонентскую аппаратуру UE 800 согласно вариантам осуществления настоящего раскрытия. Например, аппаратура UE 800 может быть мобильным телефоном, компьютером, абонентской аппаратурой цифрового вещания, приемопередатчиком сообщений, игровой консолью, планшетом, медицинским устройством, устройством спортивного тренажера и карманным персональным компьютером.

[00113] Как показано на фиг. 7, аппаратура UE 800 может включать в себя, по меньшей мере, один из следующих компонентов: процессорный компонент 802, память 804, питающий компонент 806, мультимедийный компонент 808, звуковой компонент 810, интерфейс ввода-вывода (В-В) 812, сенсорный компонент 814 и коммуникационный компонент 816.

[00114] Процессорный компонент 802 обычно управляет всеми операциями аппаратуры UE 800, например, операциями, связанными с отображением, телефонными звонками, передачей данных, работой камеры, а также операциями записи. Процессорный компонент 802 может включать в себя, по меньшей мере, один процессор 820 для выполнения всех или части стадий вышеупомянутого способа. Более того, процессорный компонент 802 может включать в себя, по меньшей мере, один модуль, которые упрощает взаимодействие между процессорным компонентом 802 и другими компонентами. Например, процессорный компонент 802 может включать в себя мультимедийный модуль, которые упрощает взаимодействие между мультимедийным компонентом 808 и процессорным компонентом 802.

[00115] Память 804 выполнена с возможностью хранить различные типы данных для поддержки работы аппаратуры UE 800. Примерами таких данных является команды для любой прикладной программы или способа, выполняемого на аппаратуре UE 800, контактная информация, данные телефонной книги, сообщения, изображения, видео и т.п. Память 804 может быть реализована с использованием любого типа энергозависимых или энергонезависимых устройств, или любой их комбинации, например, как статическое оперативное запоминающее устройство (СОЗУ), электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ), стираемое программируемое постоянное запоминающее устройство (СППЗУ), программируемое постоянное запоминающее устройство (ППЗУ), постоянное запоминающее устройство (ПЗУ), магнитная память, флеш-память, магнитный или оптический диск.

[00116] Питающий компонент 806 обеспечивает питание для различных компонентов аппаратуры UE 800. Питающий компонент 806 может включать в себя систему управления питанием, по меньшей мере, один блок питания, и любые другие компоненты, ассоциированные с созданием, управлением и распределением питания в аппаратуре UE 800.

[00117] Мультимедийный компонент 808 включает в себя экран, обеспечивающий выходной интерфейс между аппаратурой UE 800 и пользователем. Согласно некоторым вариантам осуществления, экраном может быть жидкокристаллический дисплей (ЖКД) или сенсорная панель (Touch Panel - TP). Если экраном является сенсорная панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя, по меньшей мере, один датчик для опознавания касаний, движений пальцем и жестов на сенсорной панели. Датчик касания может опознавать не только границы касания или движение пальцем, но также опознавать длительность времени и давление, ассоциированные с действием касания или движения пальца. Согласно некоторым вариантом осуществления, мультимедийный компонент 808 включает в себя фронтальную камеру и/или тыловую камеру. Когда аппаратура UE 800 находится в рабочем режиме, например в режиме фотографирования или в режиме видеосъемки, фронтальная и/или тыловая камера может принимать внешние мультимедийные данные. Каждая фронтальная и камера может быть камерой с неподвижным объективом или иметь возможность регулировки фокусного расстояния и оптического увеличения.

[00118] Звуковой компонент 810 выполнен с возможностью выводить и/или вводить звуковые сигналы. Например, звуковой компонент 810 включает в себя микрофон (MIC), выполненный с возможностью принимать внешней звуковой сигнал, когда аппаратура UE 800 находится в рабочем режиме, например в режиме телефонного звонка, режиме записи и режиме распознавания голоса. Принятый звуковой сигнал можно в дальнейшем сохранить в памяти 804 и передать с помощью коммуникационного компонента 816. Согласно некоторым вариантом осуществления звуковой компонент 810 дополнительно включает в себя громкоговоритель для вывода звуковых сигналов.

[00119] Интерфейс В-В 812 обеспечивает интерфейс между процессорным компонентом 802 и модулями периферийных интерфейсов, например, с клавиатурой, нажимным колесиком мыши, кнопками и тому подобным. Кнопки могут включать в себя, помимо прочего, кнопку возврата, кнопку громкости кнопку пуска и кнопку блокировки.

[00120] Сенсорный компонент 814 включает в себя, по меньшей мере, один датчик для обеспечения оценки состояния различных аспектов аппаратуры UE 800. Например, сенсорный компонент 814 может обнаружить открытое/закрытое состояние аппаратуры UE 800, относительное расположение компонентов, например, дисплея и кнопочной панели аппаратуры UE 800, изменение положения аппаратуры UE 800 или компонента аппаратуры UE 800, наличие или отсутствие контакта пользователя с аппаратурой UE 800, ориентацию или ускорение/замедление аппаратуры UE 800, изменение температуры аппаратуры UE 800. Сенсорный компонент 814 может включать в себя бесконтактный датчик, выполненный с возможностью обнаружить присутствие поблизости объектов без любого физического контакта. Сенсорный компонент 814 может также включать в себя датчик света, например выполненный по технологии комплементарного металл-оксид-полупроводника (КМОП) или прибора с зарядовой связью (ПЗС) датчик изображения для использования в приложениях формирования изображений. Согласно некоторым вариантом осуществления, сенсорный компонент 814 может также включать в себя датчик ускорения, гироскопический датчик, магнитный датчик, датчик давления или датчик температуры.

[00121] Коммуникационный компонент 816 выполнена с возможностью поддержки передачи данных, проводной или беспроводной, между аппаратурой UE 800 и другими устройствами. Аппаратура UE 800 может получить доступ к беспроводной сети, поддерживающей известный стандарт в области связи, например, Wi-Fi, 2G или 3G или их комбинацию. Согласно примеру варианта осуществления, коммуникационный компонент 816 принимает широковещательный сигнал или распространяемую при радиовещании информацию от внешней системы управления радиовещанием по каналу радиовещания. Согласно примеру варианта осуществления, коммуникационный компонент 816 дополнительно включает в себя модуль коммуникации в ближнем поле (Near Field Communication - NFC) для обеспечения ближней радиосвязи. Например, модуль NFC может быть реализован на основании технологии радиочастотной идентификации (RF Identification - RFID), технологии Ассоциации передачи данных в инфракрасном диапазоне (Infrared Data Association - IrDA), технологии со сверхширокой полосой пропускания (Ultra-Wide Band - UWB), технологии BlueTooth (ВТ) и других технологий.

[00122] Согласно примеру варианта осуществления, аппаратура UE 800 может быть реализована с помощью одной или нескольких специализированных заказных интегральных схем (Application Specific Integrated Circuit - ASIC), цифровых сигнальных процессоров (ЦСП), устройств цифровой обработки сигнала (Digital Signal Processing Device - DSPD), программируемых логических устройств (ПЛУ), программируемых логических интегральных схем (ПЛИС), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для выполнения вышеуказанного способа.

[00123] Согласно примеру варианта осуществления, здесь также предложен долговременный машиночитаемый носитель данных, включая команды, например память 804, причем команды выполняются процессором 820 в аппаратуре UE 800 для реализации вышеуказанного способа. Например, долговременный машиночитаемый носитель данных может быть ПЗУ, оперативным запоминающим устройством (ОЗУ), диском CD-ROM, магнитной лентой, гибкой дискетой и оптическим устройством хранения данных.

[00124] Другие варианты осуществления настоящего раскрытия будут очевидны специалистам в этой области техники после рассмотрения описания и практических реализаций описанного в настоящем документе раскрытия. Настоящее описание раскрытия предназначено для охватывания любых вариантов, применений или адаптаций раскрытия с соблюдением его основных принципов и включая такие отклонения от раскрытия, которые считаются известными или общепринятыми в этой области техники. Предполагается, что описание и примеры следует рассматривать только как иллюстративные, а истинные объем и сущность изобретения указаны в следующей формуле изобретения.

[00125] Следует понимать, что настоящее раскрытие не ограничено конкретной конструкцией, которая была описана выше и показана на прилагаемых фигурах, и что можно выполнять различные модификации и изменения, не выходя за пределы объема раскрытия. Предполагается, что объем раскрытия ограничен только приложенной формулой изобретения.

Изобретение относится к области беспроводной связи. Технический результат состоит в обеспечении точности передачи отчета по запасу мощности (PHR). Для этого передача отчета по запасу мощности, выполняемая абонентской аппаратурой (UE), предусматривает следующие стадии: получение одного или нескольких физических восходящих распределенных каналов (PUSCH), передающих данные на множество приемопередающих точек (TRP); выбор по меньшей мере одной передающей отчет целевой точки TRP из множества точек TRP; получение по меньшей мере одного отчета по запасу мощности (PHR) с по меньшей мере одного канала PUSCH с по меньшей мере одной передающей отчет целевой точки TRP; и выбор по меньшей мере одного целевого отчета PHR из по меньшей мере одного отчета PHR и передача по меньшей мере одного целевого отчета PHR. 3 н. и 13 з.п. ф-лы, 7 ил.

1. Способ для передачи отчета по запасу мощности, выполняемый абонентской аппаратурой (UE), предусматривающий стадии:

получение одного или нескольких физических восходящих распределенных каналов (PUSCH), передающих данные на множество приемопередающих точек (TRP);

выбор по меньшей мере одной передающей отчет целевой точки TRP из множества точек TRP;

получение по меньшей мере одного отчета по запасу мощности (PHR) с по меньшей мере одного канала PUSCH с по меньшей мере одной передающей отчет целевой точки TRP; и

выбор по меньшей мере одного целевого отчета PHR из по меньшей мере одного отчета PHR и передача по меньшей мере одного целевого отчета PHR;

выбор по меньшей мере одной передающей отчет целевой точки TRP из множества точек TRP, причем способ предусматривает стадии:

получение идентификаторов (ID) набора ресурсов опорного зондирующего сигнала (SRS), относящихся к соответствующему множеству точек TRP; и

выбор одной передающей отчет целевой точки TRP из множества точек TRP согласно идентификаторам ID набора ресурсов сигнала SRS, относящимся к множеству точек TRP.

2. Способ по п. 1, отличающийся тем, что каждый идентификатор ID набора ресурсов сигнала SRS конфигурируется для представления информации ранжирования, и в качестве передающей отчет целевой точки TRP выбирается точка TRP, относящаяся к идентификатору ID наибольшего набора ресурсов сигнала SRS или к идентификатору ID наименьшего набора ресурсов сигнала SRS, это проводится заранее определенным образом или настраиваемым образом с помощью сигнализации со стороны сетевого устройства.

3. Способ по п. 1, отличающийся тем, что выбор по меньшей мере одной передающей отчет целевой точки TRP из множества точек TRP предусматривает стадии:

получение множества индикаторов ресурсов (SRI) опорного зондирующего сигнала (SRS), соответствующих множеству точек TRP; и

выбор одной передающей отчет целевой точки TRP из множества точек TRP согласно ранжированному списку множества индикаторов SRI.

4. Способ по п. 3, отличающийся тем, что точка TRP, соответствующая первому индикатору SRI или последнему индикатору SRI в списке ранжирования, определяется в качестве передающей отчет целевой точки TRP.

5. Способ по п. 1, отличающийся тем, что выбор по меньшей мере одной передающей отчет целевой точки TRP из множества точек TRP предусматривает стадию:

выбор всего множества точек TRP в качестве передающих отчеты точек TRP.

6. Способ по п. 5, отличающийся тем, что выбор по меньшей мере одного целевого отчета PHR из по меньшей мере одного отчета PHR и передача по меньшей мере одного целевого отчета PHR предусматривает стадию:

выбор одного целевого отчета PHR из множества отчетов PHR, соответствующих передающим отчет целевым точкам TRP, и передача целевого отчета PHR.

7. Способ по п. 6, отличающийся тем, что выбор одного целевого отчета PHR из множества отчетов PHR, соответствующих передающим отчет целевым точкам TRP, и передача целевого отчета PHR предусматривает стадию:

в случае если по меньшей мере один из множества отчетов PHR имеет отрицательное значение, определение по меньшей мере одного отчета PHR, соответствующего по меньшей мере одному отрицательному значению, в качестве целевого отчета PHR, и передача целевого отчета PHR.

8. Способ по п. 6, отличающийся тем, что выбор одного целевого отчета PHR из множества отчетов PHR, соответствующих передающим отчет целевым точкам TRP, и передача целевого отчета PHR предусматривает стадию:

в случае если все значения множества отчетов PHR являются отрицательными, определение отчета PHR с наибольшим абсолютным значением в качестве целевого отчета PHR и передача целевого отчета PHR.

9. Способ по п. 6, отличающийся тем, что выбор одного целевого отчета PHR из множества отчетов PHR, соответствующих передающим отчет целевым точкам TRP, и передача целевого отчета PHR предусматривает стадию:

в случае если все значения множества отчетов PHR являются положительными, определение отчета PHR с наименьшим абсолютным значением в качестве целевого отчета PHR и передача целевого отчета PHR.

10. Способ по п. 1, в котором дополнительно предусмотрена стадия:

передача ранга значения индикатора ресурса (SRI) опорного зондирующего сигнала (SRS) или идентификатора (ID) набора ресурсов сигналов SRS, относящегося к точке TRP, соответствующей целевому отчету PHR.

11. Способ по п. 1, отличающийся тем, что отчет PHR получается с помощью:

получения значения фактической передаваемой мощности, соответствующей точке TRP;

получения значения максимальной передаваемой мощности; и

получения отчета PHR с использованием значения фактической передаваемой мощности и значения максимальной передаваемой мощности.

12. Способ по любому из пп. 1-11, в котором дополнительно предусмотрены стадии:

получение фактических значений измерений мощности каналов PHR, соответствующих множеству точек TRP; и

передача фактических значений измерений мощности каналов PHR, соответствующих множеству точек TRP.

13. Способ по п. 12, отличающийся тем, что передача фактических значений измерений мощности каналов PHR, соответствующих множеству точек TRP, предусматривает стадию:

передача фактических значений измерений мощности каналов PHR, соответствующих множеству точек TRP, согласно заранее определенному порядку или согласно порядку ранжирования, основанному на идентификаторах (ID) набора ресурсов опорного зондирующего сигнала (SRS).

14. Способ по п. 12, отличающийся тем, что передача фактических значений измерений мощности каналов PHR, соответствующих множеству точек TRP, предусматривает стадию:

передача по меньшей мере одного фактического значения измерений мощности каналов PHR, соответствующих части множества точек TRP, в качестве выбранного фактического значения измерений каналов PHR, и передача разностей между фактическими значениями измерений, соответствующих остальной части множества точек TRP, и по меньшей мере одного фактического значения измерений каналов PHR.

15. Устройство передачи данных, включающее в себя: приемопередатчик, память и процессор, подключенный соответственно к приемопередатчику и памяти, причем когда хранящиеся в памяти выполняемые компьютером команды выполняются процессором, в приемопередатчике проводится управление приемом и передачей радиосигналов, и выполняется способ согласно любому из пп. 1-14.

16. Долговременный машиночитаемый носитель данных, в котором хранятся выполняемые компьютером команды, которые во время своего выполнения на процессоре заставляют процессор выполнять способ согласно любому из пп. 1-14.
