ОРТОДОНТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ УСТАНОВКИ НА АНКЕРНЫЕ КОНСТРУКЦИИ Российский патент 2025 года по МПК A61C7/30

[0001] Настоящая заявка заявляет преимущество европейской патентной заявки №20382367.9, поданной 4 мая 2021 г.

[0002] Настоящее изобретение относится к ортодонтическим устройствам и, в частности, относится к ортодонтическим устройствам, которые устанавливают на анкерных конструкциях, таких как брекеты. Кроме того, настоящее изобретение относится к наборам и способам ортодонтического лечения.

Уровень техники

[0003] Коррекция неровностей зубов и аномалий прикуса путем приложения контролируемых усилий к зубам стала обычным явлением. Например, общеизвестно применение ортодонтических брекетов. Ортодонтические брекеты обычно закрепляют на передней части каждого зуба, при этом они поставляются различных типов и размеров, включая саморегулирующиеся, лингвальные и титановые. Брекеты действуют как манипуляторы, которые удерживают проволочные дуги, которые смещают зубы. По периметру брекета расположены отдельные эластические тяги или лигатуры, фиксирующие проволочную дугу. Полосы (лигатуры) необходимо менять или корректировать при ежемесячных посещениях по мере того, как зубы продолжают перемещаться.

[0004] Ортодонтическое лечение с использованием брекетов можно комбинировать с применением ортодонтической «усиливающей цепочки». Ортодонтические усиливающие цепочки содержат соединенные эластичные лигатуры, которые часто применяют для уменьшения зазоров между зубами во время ортодонтического лечения. В данном способе обычно применяют ряд соединенных эластичных колец круглого сечения, которые прикреплены к брекету, вызывая равномерное растягивающее усилие для нескольких зубов. Растягивающее усилие облегчает уменьшение зазора между зубами или группами зубов и его обычно используют в конце лечения. Например, в документе US 2004/0096798 описан ортодонтический силовой модуль, выполненный из эластомерного материала.

[0005] Обычно ортодонт будет наблюдать пациента один раз в месяц или один раз в несколько недель. При каждом посещении ортодонт будет регулировать брекеты в необходимой для лечения степени. Подобным образом, во время этих посещений вокруг брекетов может быть установлена подходящая ортодонтическая усиливающая цепочка.

[0006] Ортодонтические усиливающие цепочки обычно изготавливают из силиконового каучука. Силиконовый каучук используют во многих медицинских областях применения и, следовательно, он является биосовместимым. Кроме того, силиконовый каучук имеет хорошие упругие свойства. При установке ортодонтической усиливающей цепочки растягивают части усиливающей цепочки. Отверстия усиливающей цепочки располагают вокруг брекетов. Растягивающее усилие между последовательными отверстиями усиливающей цепочки приводит к смещению зубов ближе друг к другу.

[0007] Однако, силиконовый каучук также имеет ряд недостатков. Во-первых, усиливающая цепочка очень быстро теряет свою функцию или эффективность, например, в течение нескольких дней, под влиянием постоянного напряжения, слюны и влажности. Поэтому, между посещениями ортодонта, ортодонтическая усиливающая цепочка вряд ли будет достаточно эффективной. Также под влиянием слюны усиливающая цепочка может окрашиваться. Кроме того, трение между силиконовым каучуком и металлическими брекетами является достаточно высоким, что снижает эффективность ортодонтического лечения для устранения неправильного прикуса пациента.

[0008] Также известно применение спиральных пружин. Открытые спиральные пружины применяют в случае, если два зуба расположены слишком близко друг к другу. Спиральная пружина проходит над проволочной дугой и применяется для перемещения зубов друг от друга. Закрытые спиральные пружины могут иметь ушко на любом конце спиральной пружины и при растяжении могут стягивать зубы ближе друг к другу.

[0009] В документе US 2012/0058444 описана регулируемая пружина растяжения с двумя анкерными концами. В документе US 2007/0196781 описан ортодонтический узел натяжения, содержащий основную часть прикрепления механизма натяжения, имеющую первый конец и второй конец, при этом первый конец основной части прикрепления механизма натяжения имеет отверстие, выполненное с возможностью съемной установки стоматологической анкерной конструкции, и при этом второй конец основной части прикрепления механизма натяжения выполнен с возможностью съемного соединения с натяжным элементом.

[00010] Ушки спиральных пружин могут располагаться вокруг точек крепления, таких как брекеты, зацементированные на зубах. При растяжении спиральной пружины при установке естественным свойством пружины будет сжимание и следовательно - перемещение зубов ближе друг другу. Для того чтобы прижать несколько зубов ближе друг к другу одновременно понадобится несколько спиральных пружин.

[00011] В различных примерах настоящего изобретения предложены способы и устройства для применения в ортодонтическом лечении, в которых по меньшей мере частично устранены некоторые из вышеупомянутых проблем.

Краткое описание изобретения

[00012] В первом аспекте предложено ортодонтическое устройство. Ортодонтическое устройство содержит первое отверстие для размещения первой анкерной конструкции, второе отверстие для размещения второй анкерной конструкции и третье отверстие для размещения третьей анкерной конструкции, причем первая, вторая и третья анкерные конструкции закреплены в ротовой полости субъекта. Устройство дополнительно содержит промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом одно или более отверстий являются растяжимыми, и при этом промежуточная конструкция и отверстия выполнены из материала с сопротивлением ползучести. Ортодонтическое устройство может быть выполнено с возможностью деформации путем увеличения его длины и уменьшения его ширины.

[00013] В соответствии с данным аспектом ортодонтическое устройство содержит по меньшей мере три отверстия для установки вокруг анкерных конструкций, таких как, например, брекеты. Таким образом, можно перемещать несколько зубов относительно друг друга. При изготовлении ортодонтического устройства из материала с сопротивлением ползучести лечение может быть более эффективным, чем при применении силиконового каучука. Функция устройства может сохраняться между посещениями ортодонта, которые могут быть с интервалом от двух до шести недель. При этом функция даже может сохраняться при более длительных интервалах, например, два или более месяца между посещениями ортодонта. И в некоторых случаях можно использовать одно и то же устройство на протяжении всего периода лечения. Одно или более, или все из отверстий являются растяжимыми и, следовательно, деформируемыми, т.е. они изменяют свою форму при приложении растягивающего усилия. Таким образом, они могут прилегать вокруг различных анкерных конструкций в разных частях рта.

[00014] Ортодонтическое устройство выполнено с возможностью деформации, в частности, путем увеличения длины конструкции путем уменьшения ширины конструкции. Устройство может удлиняться без значительного напряжения материала.

[00015] Ортодонтическое устройство может быть выполнено с возможностью деформации в том смысле, что ширина устройства может уменьшаться, например, на 25% или более, в частности, на 50% или более, при растяжении для прилегания вокруг анкерных конструкций. В некоторых примерах ширина устройства может уменьшаться на 70% или более при растяжении для прилегания вокруг анкерных конструкций.

[00016] Ползучесть, в том виде, как используется в настоящем изобретении, является свойством твердого материала медленно перемещаться или постоянно деформироваться под влиянием постоянных механических напряжений. Она может происходить в результате длительного воздействия высоких уровней напряжения, которые все еще находятся ниже предела текучести материала. Ползучесть является более значительной в материалах, которые подвергаются нагреванию в течение длительных периодов времени и, в основном, повышается по мере того как их температура приближается к температуре плавления. Ползучесть может проявляться в полимерах и металлах.

[00017] Под материалом с сопротивлением ползучести, в том виде, как используется в настоящем изобретении, могут подразумевать материал, который не проявляет никаких значительных свойств ползучести в диапазоне температур и влажности среды ротовой полости пользователя.

[00018] Отверстия и промежуточная конструкция могут быть выполнены из эластичного материала.

[00019] Под эластичным материалом, в том виде, как используется в настоящем документе, могут подразумевать материал, который допускает высокую степень деформации перед пластической деформацией. В частности, предел упругости, т.е. величина деформации, которую может выдержать материал до пластической деформации, может составлять 5% или более, в частности 10% или более.

[00020] В некоторых примерах материал может представлять собой сверхэластичный металлический материал.

[00021] В некоторых примерах сверхэластичный металлический материал может представлять собой нитинол. Смесь никеля и титана, также известная как нитинол, представляет собой металлический сплав никеля и титана, в котором два элемента присутствуют в примерно равных атомных процентных долях. Различные сплавы называют в зависимости от массовой доли никеля, например, нитинол 55 и нитинол 60. Нитинол 50 будет иметь массовую долю 50% никеля и 50% титана. Он проявляет эффект памяти формы и сверхэластичность при различных температурах. При температуре, близкой к температуре тела, 37°С, нитинол, как правило будет проявлять свойство сверхэластичности.

[00022] В зависимости от выбранного сплава температура перехода может быть более высокой или более низкой. В некоторых примерах сплав можно выбрать таким, что температура перехода может быть на уровне, например, 50°С или 60°С, таким образом, чтобы периодически достигать температуру перехода. Например, когда пациент выпивает чашку кофе или чая, может быть достигнута температура перехода, и когда температура перехода достигнута, материал устройства будет иметь тенденцию к возврату к его исходному состоянию. Таким образом, временно может происходить значительное изменение силы.

[00023] В некоторых случаях к нитинолу может быть добавлена медь. Медь может менять температуру, при которой происходит переход памяти формы.

[00024] В других примерах устройство может быть выполнено из термопласта с высокими эксплуатационными характеристиками, такого как полисульфоны, полифениленсульфид (PPS) и, например, поликетоны, такие как РЕЕК (полиэфирэфиркетон).

[00025] В некоторых примерах устройство может быть выполнено из одной цельной основной части. В некоторых примерах промежуточная конструкция и отверстия могут быть сформированы одной или более ткаными или плетеными проволоками или пучками проволок. В других примерах ортодонтическое устройство может содержать сетку. В примерах, в которых отверстия и промежуточная конструкция выполнены из одной цельной основной части, можно исключить использование крючков или других деталей крепления, которые предотвращают, например, воздействие элементов на щеки пациентов.

[00026] Во втором аспекте предложено ортодонтическое устройство, содержащее первое отверстие для размещения первой анкерной конструкции, второе отверстие для размещения второй анкерной конструкции и третье отверстие для размещения третьей анкерной конструкции, при этом первая, вторая и третья анкерные конструкции закреплены в ротовой полости субъекта. Устройство дополнительно содержит промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом отверстия и промежуточная конструкция выполнены из сверхэластичного материала, например, нитинола. Ортодонтическое устройство может быть выполнено с возможностью деформации путем увеличения его длины и уменьшения его ширины.

[00027] В третьем аспекте предложено ортодонтическое устройство, содержащее первое отверстие для размещения первой анкерной конструкции, второе отверстие для размещения второй анкерной конструкции и третье отверстие для размещения третьей анкерной конструкции, при этом первая, вторая и третья анкерные конструкции закреплены в ротовой полости субъекта. Устройство дополнительно содержит промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом устройство уменьшается в ширине на 50% или более, прилегая вокруг анкерной конструкции.

[00028] В дополнительном аспекте предложен набор, содержащий ортодонтическое устройство и множество брекетов. Ортодонтическое устройство содержит первое отверстие для размещения части первого брекета, второе отверстие для размещения части второго брекета и третье отверстие для размещения части третьего брекета. Устройство выполнено из сверхэластичного материала, например, нитинола. При применении первый, второй, третий (и другие брекеты) могут быть зацементированы на зубах пациента. При применении отверстия ортодонтического устройства могут прилегать вокруг частей брекета. Ортодонтическое устройство может быть выполнено с возможностью деформации путем увеличения его длины и уменьшения его ширины.

[00029] Любой из второго, третьего и других аспектов, что касается первого аспекта, можно комбинировать с любым из элементов, описанных в настоящем документе в качестве примера.

[00030] В любом из этих аспектов первое, второе и третье отверстие (и необязательно другие отверстия) могут быть выровнены вдоль продольной оси ортодонтического устройства, причем продольная ось ортодонтического устройства проходит между одним концом и противоположным концом продольной оси. В частности, первое, второе и третье отверстия могут быть выровнены вдоль центральной продольной оси. Центральная продольная ось может образовывать продольную ось симметрии.

Краткое описание чертежей

[00031] Ниже будут описаны неограничивающие примеры настоящего изобретения со ссылкой на прилагаемые чертежи, на которых:

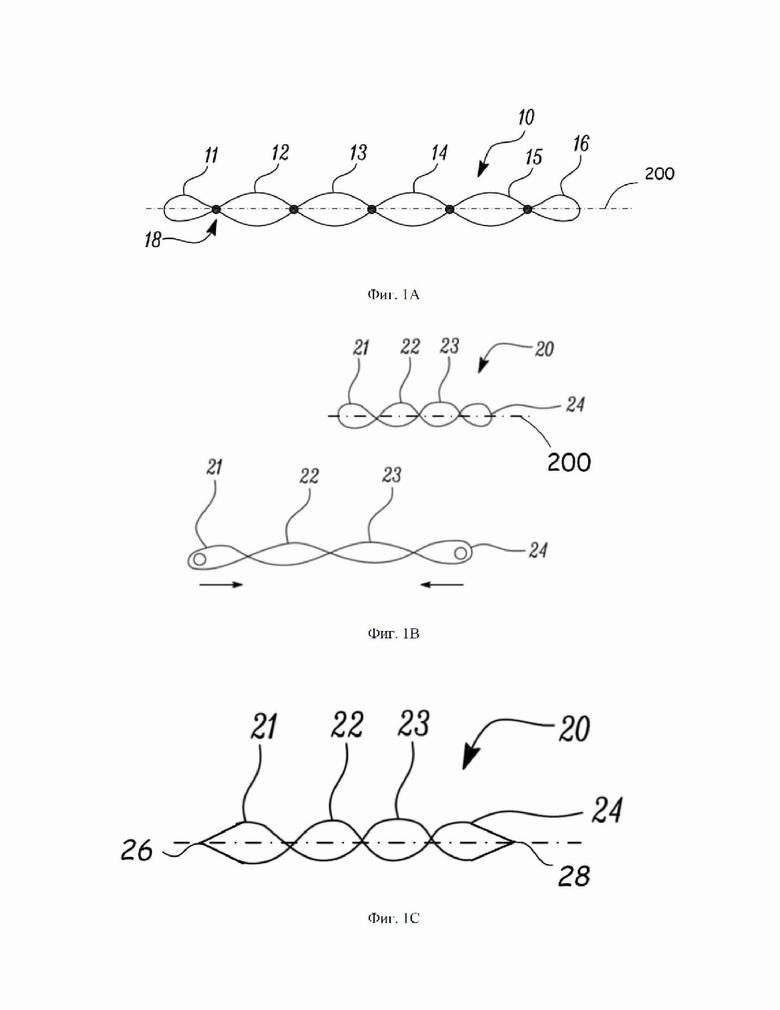

на фиг. 1А и фиг. 1В схематически проиллюстрированы два примера ортодонтического устройства согласно настоящему изобретению;

на фиг. 1С схематически проиллюстрирован дополнительный пример ортодонтического устройства;

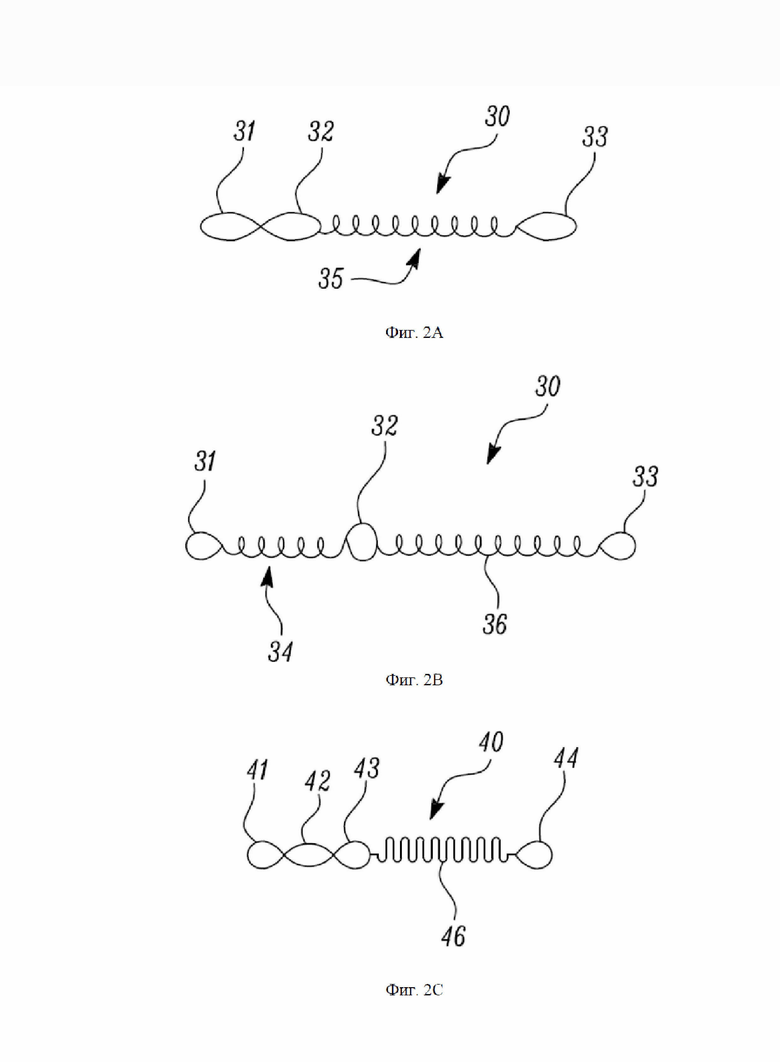

на фиг. 2А-2С схематически проиллюстрированы дополнительные примеры ортодонтических устройств;

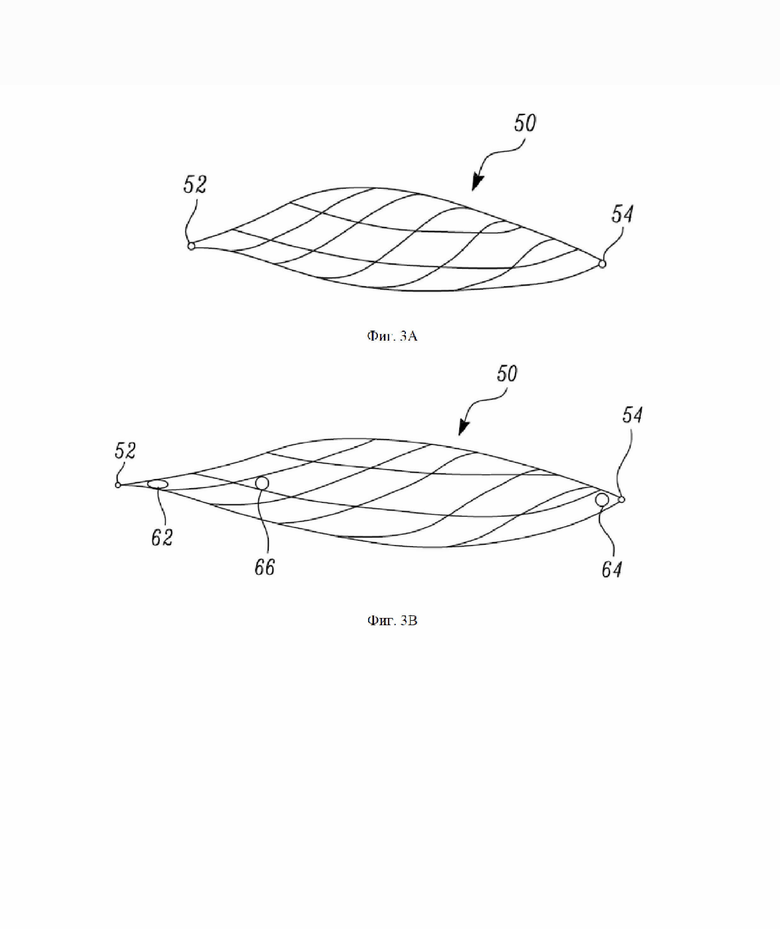

на фиг. 3А и 3В схематически проиллюстрирован еще один дополнительный пример;

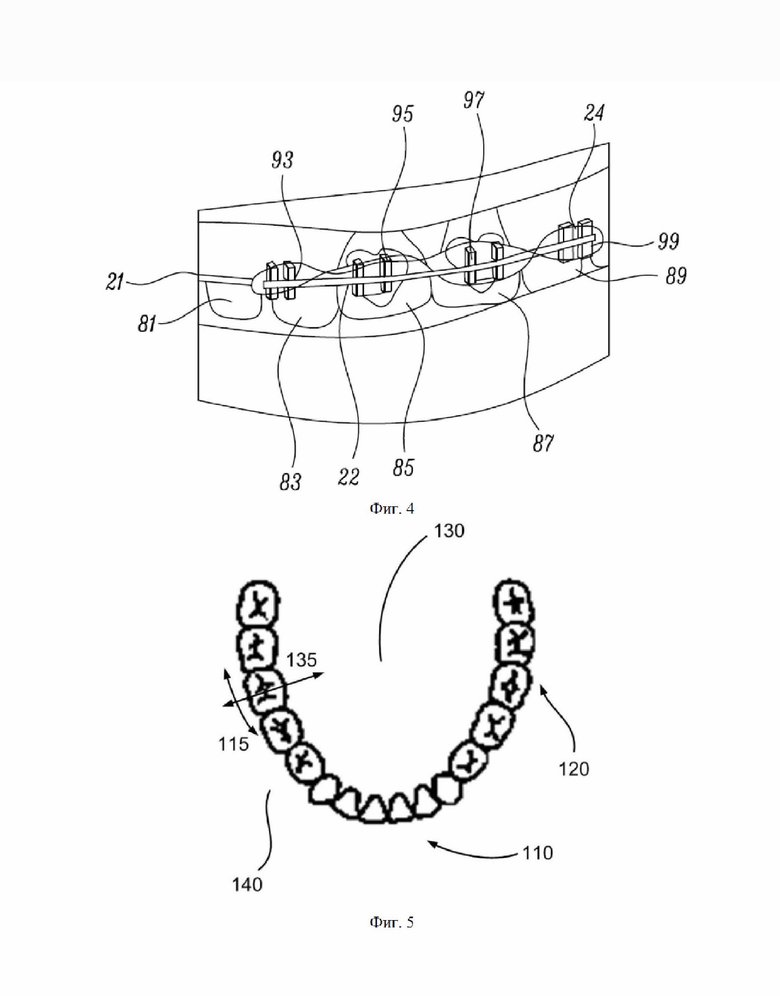

на фиг. 4 схематически показан пример ортодонтического устройства, расположенного вокруг брекетов в ротовой полости пациента; и

на фиг. 5 схематически проиллюстрирована некоторая терминология в области ортодонтии.

Подробное описание примеров

[00032] На фиг. 5 схематически проиллюстрировано расположение зубов в нижней челюсти (мандибуле). Передняя часть ротовой полости 110 может называться мезиальной областью. Задняя часть ротовой полости 120 может называться дистальной областью. В ортодонтии мезиальный и дистальный являются терминами для обозначения чего-то, находящегося ближе и дальше от центральной средней линии ряда зубов.

[00033] В дистальной области ротовой полости может находиться молярная зона. Молярная зона может включать первый моляр, второй моляр и, возможно третий моляр («зуб мудрости»). Внутренняя часть ротовой полости за зубами 130 может называться лингвальной областью (областью, в которой расположен язык). Наружная часть ротовой полости 140 может называться лабиальной областью (областью, в которой расположен язык). Мезиально-дистальное направление 115 относительно конкретного зуба (первый моляр) схематически указано на фиг. 1. Также на фиг. 5 указано лингвально-лабиальное направление 135 относительно того же зуба. Данная терминология будет соблюдаться в настоящем описании.

[00034] Даже если на данной фигуре проиллюстрирована нижняя челюсть, должно быть понятно, что такая же терминология применима к верхней челюсти.

[00035] На фиг. 1А схематически проиллюстрирован первый пример ортодонтического устройства 10. Ортодонтическое устройство 10 определяется продольной осью 200. Ортодонтическое устройство 10 содержит первое отверстие 11 для размещения первой анкерной конструкции, второе отверстие 12 для размещения второй анкерной конструкции и третье отверстие 13 для размещения третьей анкерной конструкции. В данном примере дополнительные отверстия 14, 15, 16 предназначены для размещения дополнительных анкерных конструкций. Все отверстия могут быть по существу выровнены вдоль центральной продольной оси 200. Ортодонтическое устройство может быть по существу симметричным вдоль центральной продольной оси 200.

[00036] Первая, вторая и третья анкерные конструкции (и дополнительные конструкции) закреплены в ротовой полости субъекта. Анкерные конструкции могут представлять собой, например, крючки, TAD (временные анкерные устройства) и/или (части брекетов) брекеты, расположенные на зубах пациента. В еще дополнительных примерах анкерные конструкции могут представлять собой крепления выравнивателей (оболочки, прилегающие к ряду зубов). Брекеты могут иметь, например, крючки, которые можно использовать как анкерные конструкции, но другие возможные анкерные конструкции включают, например, крылышки, расположенные вокруг проволочной дуги (канала) или другие ортодонтические приспособления, такое как приспособление Carriere® Motion.

[00037] Ортодонтическое устройство 10 дополнительно содержит промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом первое, второе и третье отверстия являются растяжимыми, а устройство 10 является деформируемым. Когда пользователь нажимает на любой конец устройства, устройство 10 эластично деформируется, т.е. при устранении усилия оно возвращается к своей исходной форме. При приложении растягивающего усилия отверстия 11, 12, 13 будут деформироваться и становятся более плоскими, т.е. менее широкими и более длинными. Значительное изменение общей длины устройства может быть достигнуто без необходимости значительного удлинения материала.

[00038] Промежуточная конструкция и отверстия могут быть выполнены из эластичного материала, и в частности из сверхэластичного металлического материала.

[00039] Ортодонтическое устройство 10 в данном примере выполнено из тканой проволоки. Ортодонтическое устройство выполнено из одной цельной основной части, исключающей крючки, отростки и крепления, которые могут повреждать или травмировать ротовую полость пациента. Проволока образует оба отверстия, в которых могут размещаться анкерные конструкции и промежуточная конструкция между отверстиями. В альтернативном примере вместо одной тканой проволоки можно использовать пучок проволок.

[00040] Ткачество, как используется в настоящем документе, может интерпретироваться как прохождение отрезков или нитей материала над и под друг другом и любой вид чередования нити или проволоки для образования узора. Ткачество, как используется везде в настоящем описании, означает обхват, например, плетение и вязание.

[00041] В данном примере перекрестные соединения 18 проволок между отверстиями 11-15 сваривают. Сваривание или пайка этих перекрестных соединений проволоки или пучка проволок обеспечивает точки фиксации и ограничивает растяжение отверстий и, следовательно, помогает отверстиям сохранять их исходную форму. В альтернативном примере одно или более из этих соединений на пересечении проволок можно зафиксировать силиконовыми или металлическими кольцами. Кольца вокруг соединений могут обеспечить некоторое смещение проволок в пределах колец. Другой альтернативой является закручивание части проволоки вокруг другой части проволоки на соединениях. Соединения могут включать одинарное или двойное скручивание для обеспечения неподвижной фиксации соединений.

[00042] В примере на фиг. 1А предложено шесть отверстий. Таким образом, ортодонтическое устройство 10 может прилегать вокруг по меньшей мере шести точек крепления. В некоторых примерах не для всех отверстий существует необходимость прилегания вокруг анкерной конструкции. Например, можно использовать только отверстия на концах устройства. Или отверстия на концах устройства и одно или более отверстий между ними.

[00043] На фиг. 1В показан пример ортодонтического устройства в первом сокращенном или «стянутом» состоянии и того же устройства во втором «растянутом» состоянии. Ортодонтическое устройство 20 можно изготавливать, стерилизовать, упаковывать и доставлять ортодонту или стоматологу в сокращенном состоянии. Сокращенное состояние может быть естественным состоянием устройства, т.е. состоянием, к которому устройство будет возвращаться в отсутствие каких-либо внешних воздействий на устройство. Растянутое состояние (данное состояние может также называться «расширенным» состоянием или «вытянутым» состоянием) соответствует устройству после его расположения вокруг точек крепления в ротовой полости пациента.

[00044] В примере на фиг. 1В предложены четыре отверстия 21, 22, 23, 24 и устройство 20 выполнено из одной проволоки или одного пучка проволок. Промежуточная конструкция между отверстиями сформирована, таким же образом, как и для примера на фиг. 1А, перекрестными соединениями проволоки или пучком проволоки. Как отверстия, так и промежуточная конструкция также выполнена из одной цельной конструкции. Также в данном примере отверстия расположены вдоль центральной продольной оси 200. Ортодонтическое устройство имеет центральную продольную ось симметрии.

[00045] В противоположность примеру на фиг. 1А, в данном примере перекрестные соединения проволок не спаивают или не связывают. В растянутом состоянии, показанном на фиг. 1В, точки крепления схематически проиллюстрированы на любом конце устройства. Из-за того, что устройство 20 было растянуто для прилегания вокруг анкерной конструкции, оно будет иметь тенденцию к сокращению или стягиванию до его естественного состояния. Это обеспечит усилие на точках крепления для более плотного перемещения друг к другу. Если точки крепления, например, предусмотрены на зубах в пределах одной и той же дуги (т.е. верхняя или нижняя челюсть), то это обеспечит усилие для перемещения зубов ближе друг к другу.

[00046] В данных примерах на фиг. 1А и 1В все отверстия 11-16, 21-24 сформированы путем пересечения проволоки(проволок). Проволока или пучок проволок образуют бесконечную петлю.

[00047] В данных примерах все отверстия имеют по существу один и тот же размер. Когда эти устройства удлиняются, отверстия 11, 16, 21, 24 на противоположных концах могут деформироваться меньше чем отверстия в центре. Таким образом, отверстия 11, 16, 21 и 24 на противоположных концах будут оставаться шире и короче, чем отверстия в центре. В дополнительных примерах не все отверстия могут иметь один и тот же размер. В частности, отверстия на противоположных концах могут быть меньше других отверстий одного и того же устройства.

[00048] На фиг. 1С схематически проиллюстрирован другой пример ортодонтического устройства. Ортодонтическое устройство на фиг. 1С, в основном, аналогично примеру на фиг. 1В, содержащему четыре отверстия 21-24, сформированные пересечением проволок. В примере на фиг. 1С ортодонтическое устройство сформировано путем сваривания на концах 26, 28 на любом конце двух проволок. Между концами две проволоки переплетены в том смысле, который описан выше. Отверстия на противоположных концах устройства имеют заостренные, прямые концы, проходящие в продольном направлении, по сравнению с более округлыми отверстиями посередине. Растяжение в продольном направлении может помочь удлинению или растягиванию ортодонтического устройства, и в частности, отверстий на обоих концах в продольном направлении.

[00049] На фиг. 2А-2С схематически проиллюстрирован дополнительный пример ортодонтических устройств. В примере на фиг. 2А предусмотрено два отверстия 31, 32 на одном конце, и третье отверстие 33 предусмотрено на противоположном конце. Между отверстием 32 и отверстием 33 предусмотрена спиральная пружина, образующая промежуточную конструкцию между вторым и третьим отверстием. Спиральная пружина и отверстия могут быть выполнены из нитинола. Спиральная пружина 35 может быть приварена, припаяна или напаяна на любом конце по отношению к отверстиям. Спиральная пружина может иметь большую способность расширения до пластической деформации, чем чисто плетеная конструкция на фиг. 1.

[00050] На фиг. 2В показан альтернативный пример, который аналогичен фиг. 2А, но вместо одной спиральной пружины, предусмотрены две спиральных пружины 34, 36 между первым отверстием 31 и вторым отверстием 32, и между вторым отверстием 32 и третьим отверстием 33. Соединитель в нерастянутом состоянии (в данном случае спиральная пружина) между первым и вторым отверстием может иметь длину, отличную от длины соединителя (также спиральная пружина в конкретном примере) между вторым отверстием 32 и третьим отверстием 33.

[00051] Пример на фиг. 2С опять немного отличается. В данном примере предусмотрено четыре отверстия 41, 42, 43 и 44, каждое из которых предусмотрено для размещения и прилегания вокруг анкерной конструкции или точки крепления. Промежуточная конструкция 46 между третьим отверстием 43 и четвертым отверстием 44 опять образована пружиной. Вместо спиральной пружины используется зигзагообразная пружина. Зигзагообразная пружина может снижать риск травмирования внутри ротовой полости пациента.

[00052] Еще одна альтернатива показана на фиг. 3А и 3В. На фиг. 3А показано устройство 50, выполненное из нитиноловой сетчатой конструкции в ее «естественном» или сокращенном состоянии. Сетка образует как отверстия, так и промежуточную конструкцию, соединяющую их. Сетка может быть тканой, вязаной или плетеной. Концы сетки 52, 54 могут быть сварены.

[00053] Вместо сваривания концы сетки можно склеить.

[00054] На фиг. 3В показано то же устройство 50 в растянутом состоянии. Должно быть понятно, что одно устройство может иметь разные растянутые состояния. Следовательно, в зависимости от конкретного применения устройство может растягиваться до разной степени для прилегания вокруг точек крепления. В примере на фиг. 3В показаны три точки крепления: анкер 62 на одном конце, анкер 64 на противоположном конце и промежуточный анкер 66.

[00055] Один аспект сеточной конструкции, такой как показанная на фиг. 3, состоит в том, что он содержит множество отверстий, которые потенциально могут прилегать к различным анкерным конструкциям. Это делает сеточную конструкцию более универсальной и подходящей для различных видов лечения.

[00056] На фиг. 4 показан пример реализации ортодонтического устройства, напоминающего примеры на фиг. 1, т.е. устройства, в которых отверстия и промежуточная конструкция образованы плетением или ткачеством проволоки или пучка проволок. Показанная реализация напоминает традиционное применение в качестве ортодонтической усиливающей цепочки.

[00057] На фиг. 4 показано как отверстия 21-24 устройства 20 могут прилегать вокруг различных анкерных конструкций. На фиг. 4 показан сегмент зубов 81, 83, 85, 87, 89 верхней челюсти. Брекеты 91, 93, 95, 97, 99 могут быть зацементированы на идущих подряд зубах. Брекеты 95, 97 и 99 используются в качестве анкерных конструкций, и в частности крылышки, окружающие прорезь проволочной дуги, выполняют функцию анкера. Таким образом, зубы 85, 87 и 99 стягиваются ближе друг к другу.

[00058] Брекет 93 и зуб 83 не используются в качестве анкерной конструкции. В зависимости от необходимости в специальном лечении, должно быть понятно, что необходимо использовать не все идущие подряд брекеты. Путем увеличения пространства между отверстиями (и следовательно путем растяжения промежуточной конструкции между двумя отверстиями) стягивающие усилия могут быть увеличены.

[00059] В любом из описанных в настоящем документе примеров точки крепления или анкерная конструкция может представлять собой части брекетов или молярных трубок, таких как крючки, а также крылышки, расположенные вокруг прорези проволочной дуги. Во всех примерах, проиллюстрированных в настоящем документе, отверстия устройства для размещения анкерной конструкции являются по меньшей мере частично закругленными. Следовательно, часть отверстия является по существу круглой, сферической, овальной или эллиптической.

[00060] В любом из примеров, описанных в настоящем документе, проволоки или пучки проволок, образующие отверстия или сетку, могут иметь различные поперечные сечения. Также поперечное сечение может не быть постоянным вдоль всего устройства. Поперечное сечение может изменяться как по размерам, так и по форме. Путем изменения поперечного сечения, могут быть обеспечены локальные ослабления локальной жесткости, так что при использовании ортодонтическое устройство деформируется настраиваемым образом.

[00061] Во многих раскрытых примерах отверстия, которые выполнены для размещения анкерных конструкций, могут быть выровнены по существу вдоль продольной оси ортодонтического устройства. Следовательно, центральная точка каждого из отверстий может по существу лежать на продольной оси, и в частности на центральной продольной оси.

[00062] Несмотря на то, что в настоящем документе был описан лишь ряд примеров, возможны другие альтернативы, модификации, применения и/или их эквиваленты. Кроме того, также охватываются все возможные комбинации описанных примеров. Таким образом, объем настоящего изобретения не ограничивается конкретными примерами, но должен определяться только путем беспристрастного прочтения приведенной ниже формулы изобретения.

Группа изобретений относится к ортодонтическим устройствам и предназначена для использования при коррекции неровностей зубов и аномалий прикуса. Осуществляют ортодонтическое лечение, используя ортодонтическое устройство для установки вокруг анкерных конструкций, выполненное из одной цельной части. При этом устройство содержит первое отверстие для размещения первой анкерной конструкции, второе отверстие для размещения второй анкерной конструкции и третье отверстие для размещения третьей анкерной конструкции, причем первая, вторая и третья анкерные конструкции закреплены в ротовой полости субъекта. Устройство дополнительно содержит промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом промежуточная конструкция и отверстия сформированы одной плетеной проволокой или одним плетеным пучком проволок из сверхэластичного металлического материала, при этом одно или более отверстий являются растяжимыми, и при этом ортодонтическое устройство выполнено с возможностью деформации путем увеличения его длины и уменьшения его ширины. При ортодонтическом лечении используют набор, содержащий ортодонтическое устройство и брекеты. Изобретения позволяют увеличить эффективность ортодонтического лечения пациента. 2 н. и 8 з.п. ф-лы, 5 ил.

1. Ортодонтическое устройство для установки на анкерные конструкции, а именно вокруг анкерных конструкций, выполненное из одной цельной части, содержащее первое отверстие для размещения первой анкерной конструкции, второе отверстие для размещения второй анкерной конструкции и третье отверстие для размещения третьей анкерной конструкции, причем первая, вторая и третья анкерные конструкции закреплены в ротовой полости субъекта, промежуточную конструкцию, соединяющую первое, второе и третье отверстия, при этом промежуточная конструкция и отверстия сформированы одной плетеной проволокой или одним плетеным пучком проволок из сверхэластичного металлического материала, при этом одно или более отверстий являются растяжимыми, и при этом ортодонтическое устройство выполнено с возможностью деформации путем увеличения его длины и уменьшения его ширины.

2. Ортодонтическое устройство по п. 1, в котором сверхэластичный металлический материал представляет собой нитинол.

3. Ортодонтическое устройство по п. 1 или 2, в котором одно или более перекрестных соединений проволок сваривают.

4. Ортодонтическое устройство по любому из пп. 1-3, отличающееся тем, что его ширина может уменьшаться на 50% или более при растяжении при прилегании вокруг первой, второй и третьей анкерных конструкций.

5. Ортодонтическое устройство по любому из пп. 1-4, в котором первая, вторая и третья анкерные конструкции выровнены вдоль центральной продольной оси ортодонтического устройства.

6. Ортодонтическое устройство по п. 5, в котором первая, вторая и третья анкерные конструкции выровнены вдоль центральной продольной оси, и при этом центральная продольная ось формирует продольную ось симметрии.

7. Ортодонтическое устройство по любому из пп. 1–6, в котором промежуточная конструкция содержит первый соединитель между первым и вторым отверстиями и второй соединитель между вторым и третьим отверстиями, и при этом в нерастянутом состоянии длина первого соединителя отличается от длины второго соединителя.

8. Ортодонтическое устройство по любому из пп. 1–7, содержащее дополнительные отверстия для размещения дополнительных анкерных конструкций.

9. Набор, содержащий первый брекет для прикрепления к первому зубу, второй брекет для прикрепления ко второму зубу и третий брекет для прикрепления к третьему зубу, и дополнительно содержащий ортодонтическое устройство по любому из пп. 1–8, выполненное с возможностью расположения вокруг первого, второго и третьего брекетов.

10. Набор по п. 9, в котором ортодонтическое устройство выполнено с возможностью расположения вокруг крючков, предусмотренных на первом, втором и третьем брекетах.
