Роликовые коньки с устройством для обеспечения пешеходного положения Российский патент 2025 года по МПК A63C17/20

Предлагаемое изобретение относится к спортивному оборудованию, в частности к роликовым конькам.

Роликовые коньки являются полезным видом досуга и люди приобретают роликовые коньки, однако сталкиваются с тем, что катание на дорожках с неровностями, тротуарами, отсутствием бортиков, быстро утомляет, так как оно сложнее, чем катание на катке на коньках, который оборудован бортиками и всегда ровный. В связи с чем существует потребность в облегченном и комфортном катании на роликовых коньках, которые оборудованы различными устройствами для обеспечения пешеходного положения, чтобы поддержать пользователя и избавить его от качения в тех ситуациях, где он еще не умеет обходиться с роликами.

Для этих целей необходимо устанавливаемое на типовые роликовые коньки устройство для обеспечения пешеходного положения, которое было бы недорогим, надежным, возможно съемным, а также переключаемым одним движением рукоятки из конькового состояния в пешеходное состояние, привычное положение пользователя, в котором он может отдохнуть.

В настоящее время существует достаточно большое количество конструкций роликовых коньков с различными устройствами для обеспечения пешеходного положения, при этом в некоторых конструкциях ролики уезжают с ботинка, в других конструкциях ролики блокируются, становятся неподвижными, на ролики надевается чехол и т.д.

Так известен патент Китая на полезную модель № CN 202844526 на роликовые коньки с плоским дном, содержащие верхнюю поверхность, подошвы, колеса соединительного вала, оси и переключатели, при этом верхний торец подошвы соединен с верхней поверхностью, а нижний торец снабжен канавкой и переключателем, левая и правая стороны колеса снабжены соединительным валом, а посередине предусмотрена ось, которая закреплена осью на соединительном валу, а соединительный вал прикреплен к каждому колесу и соединен с переключателем.

В данной конструкции роликовых коньков ролики уезжают с подошвы роликового конька.

Недостатком данной конструкции является сложность ее выполнения, а также низкая надежность данной конструкции ввиду огромных нагрузок на колеса, а также ввиду сложности механизмов, вынужденных обеспечить необходимую высоту выезда колес, чтобы при повороте край ботинка не чиркал по асфальту. Наклон конька в данной конструкции при отталкивании может составлять более 45°, и без выдвижения роликовых колес на данный угол, пользователь не сможет оттолкнуться.

Известна также конструкция трансформирующихся роликовых коньков по патенту Кореи № KR 20010075170, которая содержит подошву, имеющую поверхность для ходьбы, образующую отверстие для полости, колесо для катания, соединенное с подошвой и поворачивающееся по меньшей мере на 60° между конфигурацией ходьбы, в которой колесо размещено по существу внутри полости, и конфигурацией катания, в которой колесо выступает за пределы полости в положении, подходящем для катания.

В данной конструкции роликовые колеса тормозятся, меняют положение, и шаг осуществляется непосредственно на неподвижных колесах.

Недостатком данной конструкций является неудобство ходьбы на узких в профиле роликовых колесах.

Наиболее близкой к предлагаемому изобретению является конструкция «Роликовых коньков» по патенту России на ИЗ №2365398, выбранная в качестве прототипа.

Каждый из данных роликовых коньков данной конструкции содержит основание в виде прямоугольной опорной площадки для ноги пользователя и установленные под площадкой вращающиеся ролики, при этом каждый конёк снабжен устройством для блокировки роликов от вращения при необходимости ходьбы на коньках, выполненным в виде установленной на основании подпружиненной горизонтальной рейки, с нижней поверхностью которой соединены верхние концы вертикальных стержней, на нижнем конце каждого из которых закреплен дугообразный блокирующий элемент, кривизна нижней поверхности которого соответствует кривизне обращенной к ней окружной поверхности ролика, расположенного ниже основания, и рейки, над которой размещены упоры, закрепленные на основании для ограничения перемещения рейки вверх относительно основания, а в средней части рейки расположен механизм ее вертикального перемещения, образованный выступающим из рейки поперечным рычагом, с концом которого при помощи шарнира соединен полый нажимный элемент, имеющий верхний участок большей ширины и нижний участок меньшей ширины, а на оси шарнира закреплена пластинчатая пружина сжатия, контактирующая свободным концом с внутренней поверхностью нажимного элемента, на наружной поверхности которого, обращенной к основанию, расположен выступ для взаимодействия с ответной канавкой основания, причем концы рейки установлены с возможностью вертикального перемещения в П-образных направляющих, закрепленных на боковых стенках основания, а в направляющих установлены подпружиненные шарики, подвижно взаимодействующие с торцами рейки.

Данная конструкция роликового конька достаточна сложна в исполнении, имеет недостаточно надежную конструкцию, а также пользователю не совсем удобно ходить на узких в профиле роликовых колесах.

Задачей данного изобретения является создание таких роликовых коньков с устройством для обеспечения пешеходного положения, которые будут обладать высокой прочностью и надежностью в эксплуатации при ударных нагрузках, прыжках и ходьбе, удобством переключения конькового и пешеходного положения с минимальным участием рук, без принятия сидячего положения, а также будут достаточно просты в изготовлении, что обеспечивается наличием опорной Г-образной выдвижной пластины, закрепленной на поворотных осях, которые крепятся на осях роликов.

Техническим результатом предложенного изобретения является повышение надежности и прочности в эксплуатации при одновременном обеспечении простоты конструкции и удобства переключения режимов конькового и пешеходного положений опорной Г-образной пластины толканием рычага, без принятия сидячего положения.

Поставленный технический результат достигается за счет того, что в роликовых коньках с устройством для обеспечения пешеходного положения, каждый конёк содержит общее основание с установленными на нем роликами, а устройство для обеспечения пешеходного положения каждого конька содержит рукоятку для перевода роликовых коньков из конькового положения в пешеходное положение, при этом устройство для обеспечения пешеходного положения содержит поворотный затвор с рукояткой, пружину кручения, одним концом закрепленную на опорной Г-образной пластине с опорной и крепежной частями, соединенной с поворотным затвором, и выполненную с возможностью её откидывания на 180°, толкания, при воздействии на рукоятку поворотного затвора, и дальнейшего фиксирования роликов на опорной части опорной Г-образной пластины в откинутом положении, расположенной между роликами и поверхностью катания в пешеходном положении, а также с возможностью возврата опорной Г-образной пластины в первоначальное коньковое положение между роликами и подошвой ботинка конька за счёт воздействия на неё пружины кручения, установленной между основанием и опорной Г-образной пластиной, при этом крепёжная часть опорной Г-образной пластины соединена с основанием при помощи петель, расположенных на продольных шарнирах, установленных на поворотных осях, закрепленных на осях роликов, а поворотный затвор с рукояткой закреплен при помощи поперечного шарнира на оси поворотного затвора, расположенной выше осей роликов.

В предпочтительном варианте выполнения в роликовых коньках поворотный затвор содержит тело затвора, на котором закреплена рукоятка, а также элемент скольжения, язычок и кулачок, выполненные с возможностью толкания и откидывания опорной Г-образной пластины на 180° в пешеходное положение при воздействии на них рукоятки, за счёт перемещения по поверхности элемента скольжения язычка и кулачка.

Целесообразно, чтобы каждый роликовый конёк имел нишу кулачка, выполненную с возможностью фиксации в ней кулачка в коньковом положении опорной Г-образной пластины.

Предпочтительно, чтобы в роликовых коньках опорная Г-образная пластина имела поверхность анти-скольжения, выполненную на ее опорной части.

Желательно, чтобы в роликовых коньках опорная Г-образная пластина имела выступ, выполненный на её крепежной части с возможностью прижимания данным выступом к боковой поверхности роликов в коньковом положении опорной Г-образной пластины.

Для более полного раскрытия изобретения далее приводится описание конкретных возможных вариантов его исполнения, которые поясняются соответствующими чертежами.

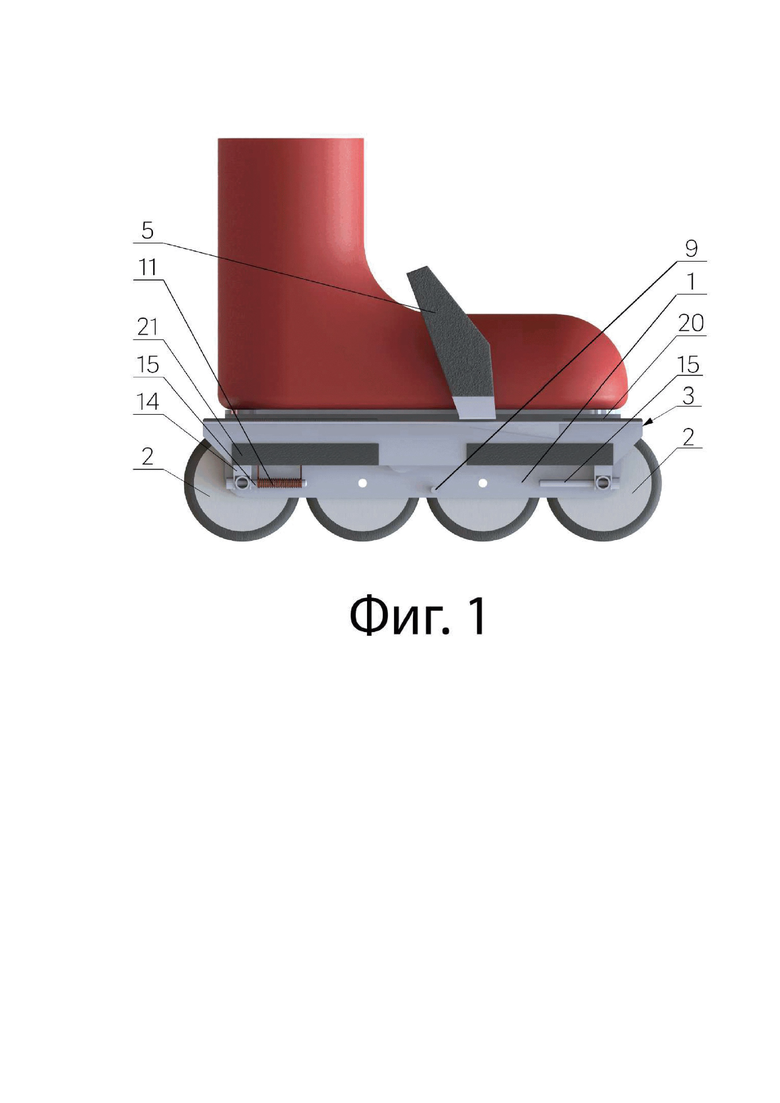

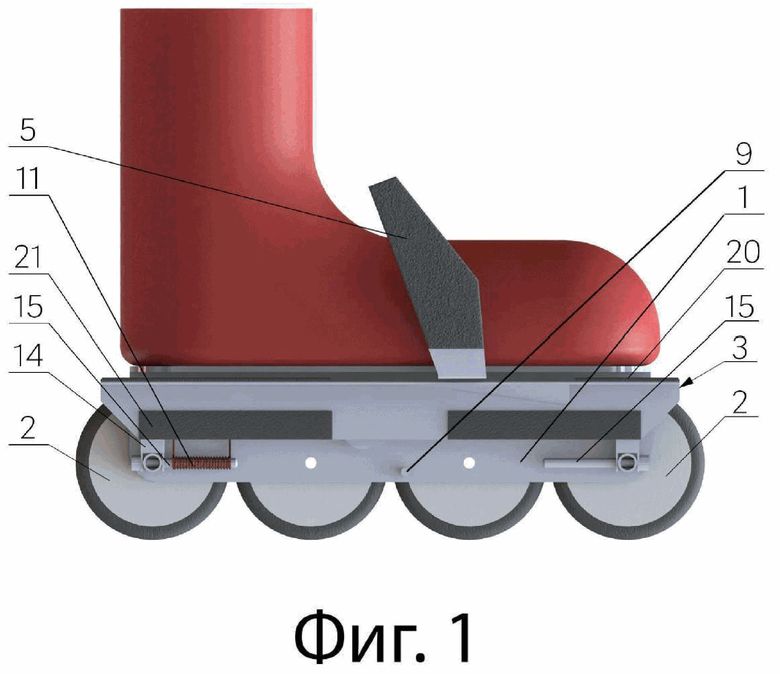

Фиг. 1 - вид сбоку роликового конька с устройством для обеспечения пешеходного положения в коньковом положении с поднятой опорной Г-образной пластиной.

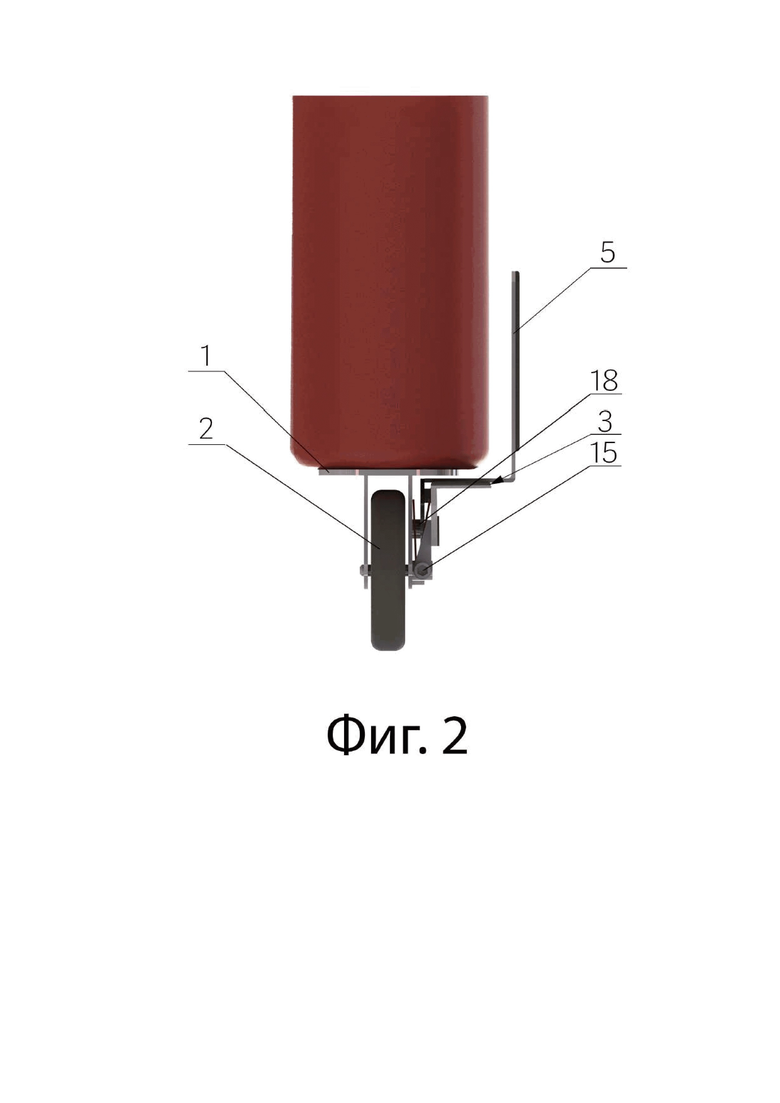

Фиг. 2 - вид спереди роликового конька с устройством для обеспечения пешеходного положения в коньковом положении с поднятой опорной Г-образной пластиной.

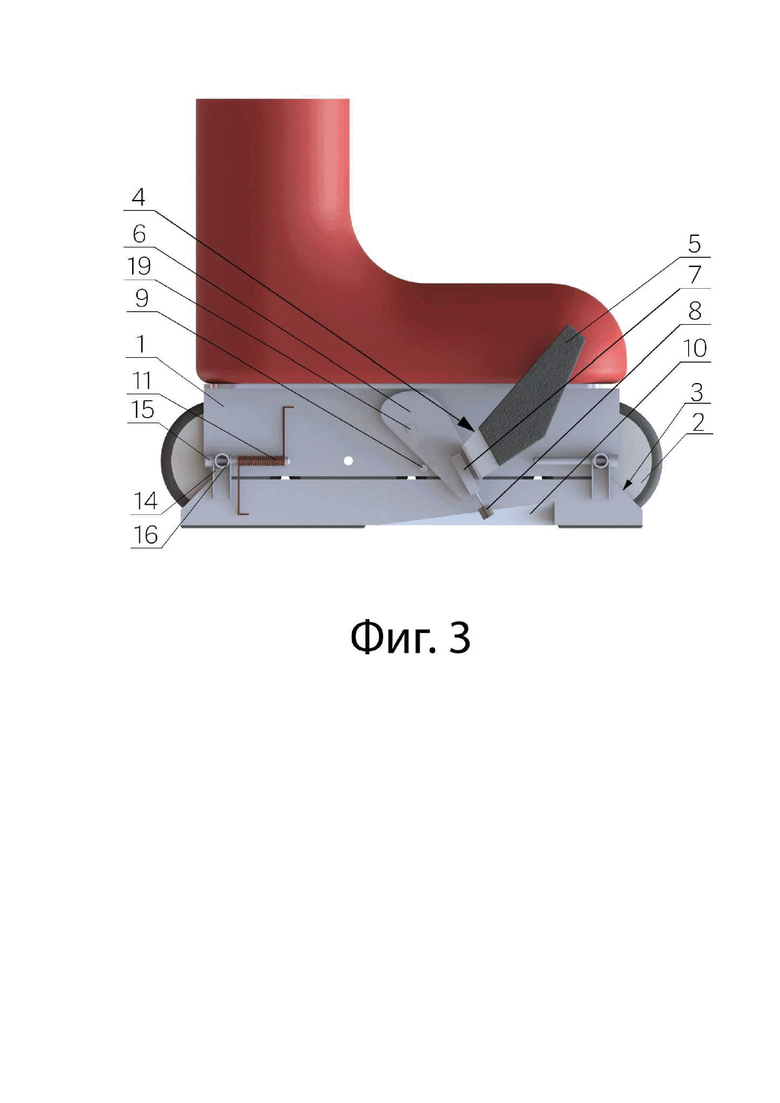

Фиг. 3 - вид сбоку роликового конька с устройством для обеспечения пешеходного положения в пешеходном положении с опущенной опорной Г-образной пластиной.

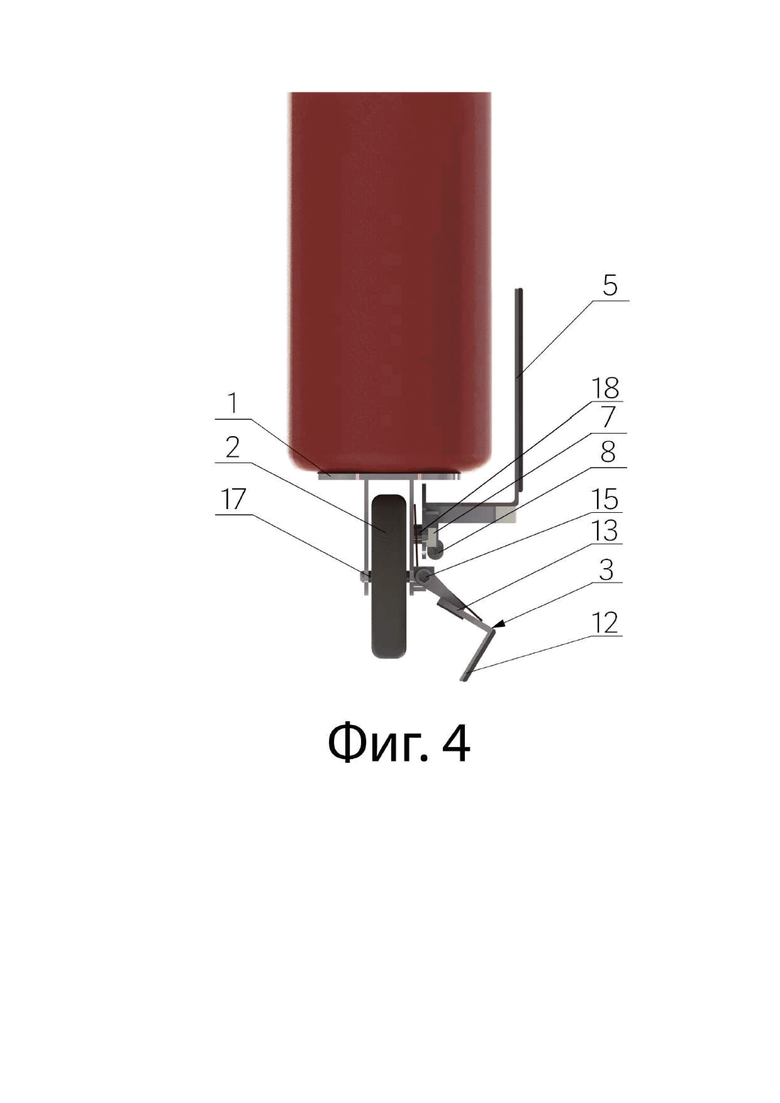

Фиг. 4 - вид спереди роликового конька с устройством для обеспечения пешеходного положения в режиме начала перевода в пешеходное положение.

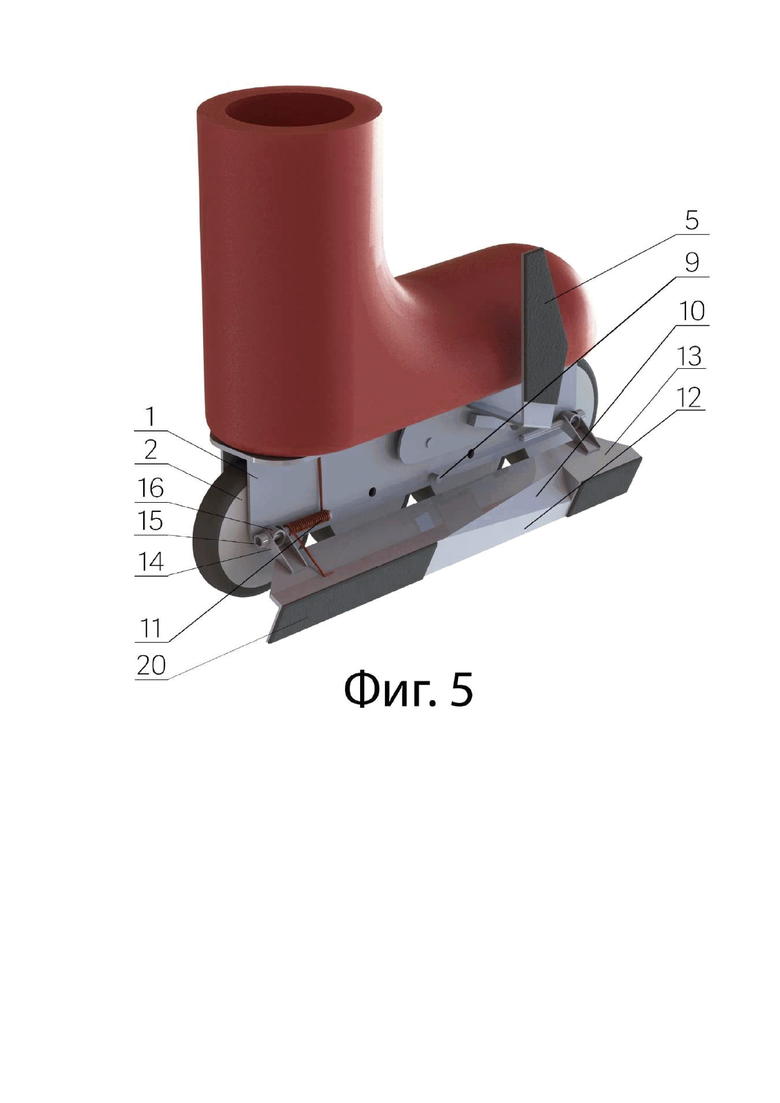

Фиг. 5 - вид сбоку (3/4 сверху) роликового конька с устройством для обеспечения пешеходного положения в режиме перевода в пешеходное положение, когда пройдено 2/3 оборота рукоятки.

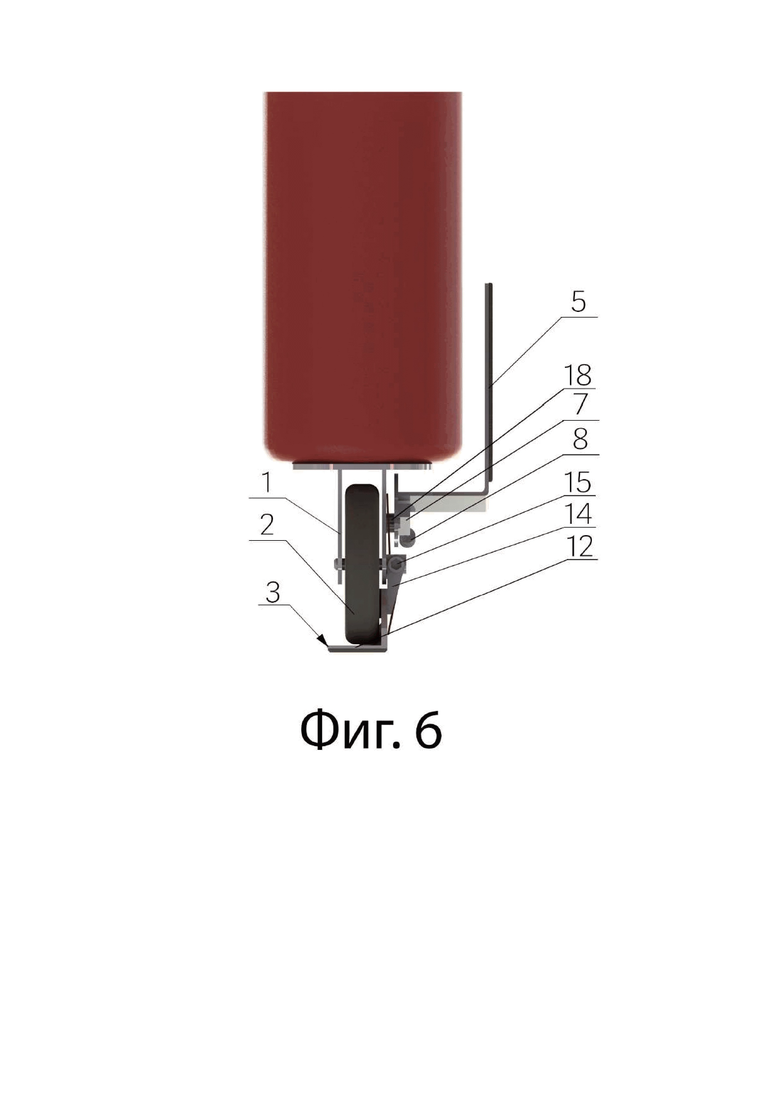

Фиг. 6 - вид спереди роликового конька с устройством для обеспечения пешеходного положения в режиме пешеходного положения с опущенной опорной Г-образной пластиной.

В предпочтительном варианте выполнения роликовых коньков с устройством для обеспечения пешеходного положения каждый роликовый конёк содержит основание 1 с установленными на нём роликами 2 (роликовыми колесами), а также устройство для обеспечения пешеходного положения каждого ролика 2, которое содержит опорную Г-образную пластину 3, выполненную с возможностью её откидывания, толкания и фиксации при воздействии на рукоятку 5 поворотного затвора 4 (Фиг. 1-5). При этом рукоятка 5 предназначена для перевода опорной Г-образной пластины 3 из конькового положения в пешеходное положение, когда она опускается и становится расположенной между роликами 2 и асфальтом. Поворотный затвор 4 содержит также тело 6 затвора 4, язычок 7 и кулачок 8, элемент скольжения со стопором 9, нишу 10 для кулачка 8, а также пружину кручения 11.

Опорная Г-образная пластина имеет опорную часть 12, которая при опускании опорной Г-образной пластины 3 в пешеходное положение становится расположенной между роликами 2 и асфальтом, а также крепежную часть 13, которая соединена с основанием 1 при помощи петель 14, расположенных на продольных шарнирах 15, установленных на поворотных осях 16, закрепленных на осях 17 роликов 2, а поворотный затвор 4 с рукояткой 5 закреплен при помощи поперечного шарнира 18 на оси 19 поворотного затвора 4, расположенной выше осей роликов 17. Такое крепление опорной Г-образной пластины 3 обеспечивает возможность её откидывания на 180° при осуществлении её перевода в пешеходное положение за счет перемещения по поверхности элемента скольжения язычка 7 и кулачка 8, с последующим опусканием и откидыванием опорной Г-образной пластины в пешеходное положение (Фиг. 2-6). При этом возврат опорной Г-образной пластины 3 в коньковое положение осуществляет пружина кручения 11, установленная между основанием 1 и опорной Г-образной пластиной 3. При этом кулачок 8 располагается в нише 10 на опорной Г-образной пластине 3, а крепление крепежной части 13 опорной Г-образной пластины 3 происходит при помощи петель 14, расположенных на продольных шарнирах 15, установленных на поворотных осях 16, закрепленных на осях 17 роликов 2, которые позволяют производить откидывание Г-образной пластины вниз с одновременным поворотом на 180°.

Опорная Г-образная пластина 3 может иметь поверхность анти-скольжения 20, выполненную на её опорной части 12, а также выступ 21, выполненный на её крепежной части 13 с возможностью более плотного прижимания данным выступом 21 к боковой поверхности роликов 2 в пешеходном положении (Фиг. 1, 5).

Функционируют роликовые коньки следующим образом.

Первоначально каждый конёк находится в коньковом положении, при котором опорная Г-образная пластина 3 находится в поднятом положении, плотно прижатой к боковой поверхности роликов 2, а кулачок 8 располагается в нише 10, расположенной на опорной Г-образной пластине 3. Затем для переключения роликов в пешеходное положение воздействуют на рукоятку 5 поворотного затвора 4 рукой пользователя (или ногой). Опорная Г-образная пластина 3 откидывается и начинает движение вниз, при этом кулачок 8 толкает опорную Г-образную пластину 3 первые 120° её хода, и 30° хода поворотного затвора 4, после чего кулачок 8 не может выполнять функцию толкания рукоятки 5 поворотного затвора в виду удаления её от кулачка 8, и дальнейшее движение и поворот до угла 180° опорной Г-образной пластины 3 выполняет язычок 7. Тело 6 затвора 4 запирает и надежно фиксирует посредством стопора 9 элемента скольжения 8 опорную Г-образную пластину 3 между роликами 2 и собой, обеспечивая пешеходное положение роликовым конькам, за счет расположения опорной части 12 Г-образной пластины 3 между роликами 2 и асфальтом или другой поверхностью.

При этом возврат опорной Г-образной пластины 3 в коньковое положение осуществляют за счёт поворота ногой или рукой рукоятки 5 затвора 4, после чего пружина кручения 11 осуществляет возврат опорной Г-образной пластины 3 в первоначальное поднятое положение, освобождая ролики и обеспечивая им коньковое положение.

За счет использования для роликовых коньков оригинальной конструкции устройства для обеспечения пешеходного положения, содержащей опорную Г-образную пластину 3 с поворотным затвором 4 с язычком 7 и кулачком 8, а также пружину кручения 11, удалось обеспечить прочное и надежное функционирование роликовых коньков в режиме пешеходного положения, в том числе при эксплуатации при ударных нагрузках, прыжках и ходьбе, а также удобство переключения конькового и пешеходного положения толканием рычага 5, без принятия сидячего положения за счет надежного расположения опорной Г-образной пластины 3 между роликами 2 и асфальтом (поверхностью катания).

Также устройство для обеспечения пешеходного положения для роликовых коньков обладает достаточно простой конструкцией, и достаточно простое в изготовлении, что обеспечивается наличием опорной Г-образной выдвижной пластины 3, закрепленной на поворотных осях 16, которые крепятся на осях 17 роликов 2.

Как очевидно специалистам в данной области техники, данное изобретение легко разработать в других конкретных формах, не выходя при этом за рамки сущности данного изобретения.

При этом настоящие варианты осуществления необходимо считать просто иллюстративными, а не ограничивающими, причём объем изобретения представлен ее формулой, и предполагается, что в нее включены все возможные изменения и область эквивалентности пунктам формулы данного изобретения.

Предлагаемое изобретение относится к спортивному оборудованию, в частности к роликовым конькам. Роликовые коньки, каждый из которых содержит общее основание с установленными на нем роликами, а также устройство для обеспечения пешеходного положения, содержащее рукоятку для перевода роликовых коньков из конькового положения в пешеходное положение, поворотный затвор, элемент скольжения со стопором и поверхностью скольжения, нишу кулачка, пружину кручения, а также опорную Г-образную пластину, выполненную с возможностью ее откидывания, толкания при воздействии на рукоятку затвора и дальнейшего фиксирования роликов на опорной части опорной Г-образной пластины, расположенной между роликами и асфальтом в пешеходном положении, а также с возможностью ее возврата в первоначальное положение между роликами и подошвой ботинка конька, при этом крепежная часть опорной Г-образной пластины соединена с основанием при помощи петель, расположенных на продольных шарнирах, установленных на поворотных осях, закрепленных на осях роликов, а поворотный затвор с рукояткой закреплен при помощи поперечного шарнира на оси поворотного затвора, расположенной выше осей роликов, при этом пружина кручения установлена между основанием и опорной Г-образной пластиной. 4 з.п. ф-лы, 6 ил.

1. Роликовые коньки с устройством для обеспечения пешеходного положения, каждый из которых содержит общее основание с установленными на нём роликами, а устройство для обеспечения пешеходного положения каждого конька содержит рукоятку для перевода роликовых коньков из конькового положения в пешеходное положение, отличающиеся тем, что устройство для обеспечения пешеходного положения содержит поворотный затвор с рукояткой, пружину кручения, одним концом закрепленную на опорной Г-образной пластине с опорной и крепежной частями, соединенную с поворотным затвором и выполненную с возможностью её откидывания на 180°, толкания, при воздействии на рукоятку поворотного затвора, и дальнейшего фиксирования роликов на опорной части опорной Г-образной пластины в откинутом положении, расположенной между роликами и поверхностью катания в пешеходном положении, а также с возможностью возврата опорной Г-образной пластины в первоначальное коньковое положение между роликами и подошвой ботинка конька за счёт воздействия на неё пружины кручения, установленной между основанием и опорной Г-образной пластиной, при этом крепежная часть опорной Г-образной пластины соединена с основанием при помощи петель, расположенных на продольных шарнирах, установленных на поворотных осях, закреплённых на осях роликов, а поворотный затвор с рукояткой закреплён при помощи поперечного шарнира на оси поворотного затвора, расположенной выше осей роликов.

2. Роликовые коньки по п.1, отличающиеся тем, что поворотный затвор содержит тело затвора, на котором закреплена рукоятка, а также элемент скольжения со стопором, язычок и кулачок, выполненные с возможностью толкания и откидывания опорной Г-образной пластины на 180° в пешеходное положение при воздействии на них рукоятки, за счёт перемещения по поверхности элемента скольжения язычка и кулачка.

3. Роликовые коньки по п.2, отличающиеся тем, что каждый конёк имеет нишу кулачка, выполненную с возможностью фиксации в ней кулачка в коньковом положении опорной Г-образной пластины.

4. Роликовые коньки по п.1, отличающиеся тем, что опорная Г-образная пластина имеет поверхность анти-скольжения, выполненную на её опорной части.

5. Роликовые коньки по п.2, отличающиеся тем, что опорная Г-образная пластина имеет выступ, выполненный на её крепежной части с возможностью прижимания данным выступом к боковой поверхности роликов в коньковом положении опорной Г-образной пластины.
