Способ профилактической очистки разъемных контактов гнезд многожильных разъемов COM-портов, используемых в условиях агрессивной среды Российский патент 2025 года по МПК H01R13/62

Решение относится к профилактической очистке разъемных контактов гнезд многожильных разъемов COM-портов, которые используются в условиях агрессивной среды, преимущественно в газоанализаторах горючих газов.

Наиболее близким аналогом является решение SU1472976, опубл. 1989.04.15, в котором описан способ профилактической очистки разъемных контактов, включающий принудительную расстыковку импульсами статического усилия, прилагаемыми попеременно к противоположным концам ответных частей разъемных контактов, сообщение при расстыковке контактным штырям продольных колебаний, последующую стыковку и сообщение при ней контактным штырям поперечных колебаний, отличающийся тем, что, с целью повышения надежности образования электрического контакта, после стыковки вместе с поперечными вибрациями контактных штырей выполняют внешнее постепенное зажатие контактных пар путем двухстороннего возрастающего силового воздействия на гнезда, затем поперечные вибрации контактных штырей прекращают, возбуждают продольные их вибрации и после прекращения продольных вибраций контактных штырей заканчивают профилактическую очистку путем дополнительного увеличения силы зажатия на 10-15%.

Технической проблемой известного способа является его сложность, потребность в использовании вибрационных устройств и приспособлений для постепенного зажатия контактных пар, что недопустимо в таких контактах, как гнездовой COM-порт.

Кроме того, зачастую требуется очистка контактов многожильных разъемов, например 15-жильных гнездовых COM-портов, которые используются в условиях агрессивной среды, например в газоанализаторах горючих газов.

Так, например, согласно проекту 5-48-1.3-АК «Обустройство Харвутинской площади ЯГКМ» ЗАО «Институт Спецавтоматика» г. Луганск, защищаемые объекты оборудованы газоанализаторами горючих газов, имеющих 15-жильные контакты гнездовых COM-портов. Для повышения надежности работоспособности прибора периодически проводится профилактическая очистка 15 жильного разъема, соединяющего электронный модуль и корпус газоанализатора (который разъединяется для доступа к адресным переключателям).

В этом случае обычной мерой очистки является ручная очистка каждого разъема порта любыми доступными приспособлениями, что долго и малоэффективно. Когда требуется чистить разъемы COM-портов всех газоанализаторов в профилактических целях, времени на такую очистку уходит очень много.

Задачей настоящего решения является ускорение и упрощение процесса очистки путем использования приспособления, которое позволяет механическим путем и быстро осуществлять безопасным образом чистку контактов многожильных разъемов, преимущественно COM-портов, не повреждая их контакты.

Техническим результатом является ускорение и упрощение процесса очистки контактов многожильных разъемов без обжимного и колебательного воздействия на контакты.

Указанный технический результат достигается за счет того, что предложен способ профилактической очистки разъемных контактов гнезд многожильных разъемов COM-портов, используемых в условиях агрессивной среды, включающий воздействие продольными движениями на гнезда контактными штырями, отличающийся тем, что используют приспособление в виде корпуса многожильного разъема со штырями, соответствующего многожильному разъему COM-порта, где каждый из штырей выполняют в виде пластикового стержня, окруженного по периметру щетиной, и имеющего толщину, которая суммарно с толщиной единичной щетины меньше диаметра разъема гнезда, причем воздействие продольными движениями осуществляют вручную путем стыковки/расстыковки на гнезда.

Предпочтительно, к задней части корпуса крепят рукоятку, держась за которую совершают продольные движения приспособления вручную путем стыковки/расстыковки.

Краткое описание чертежей

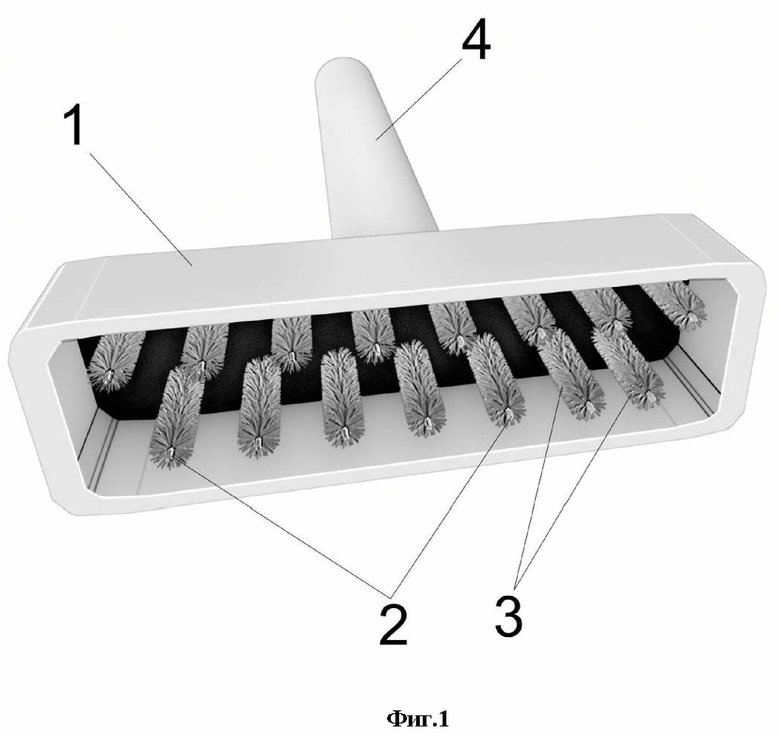

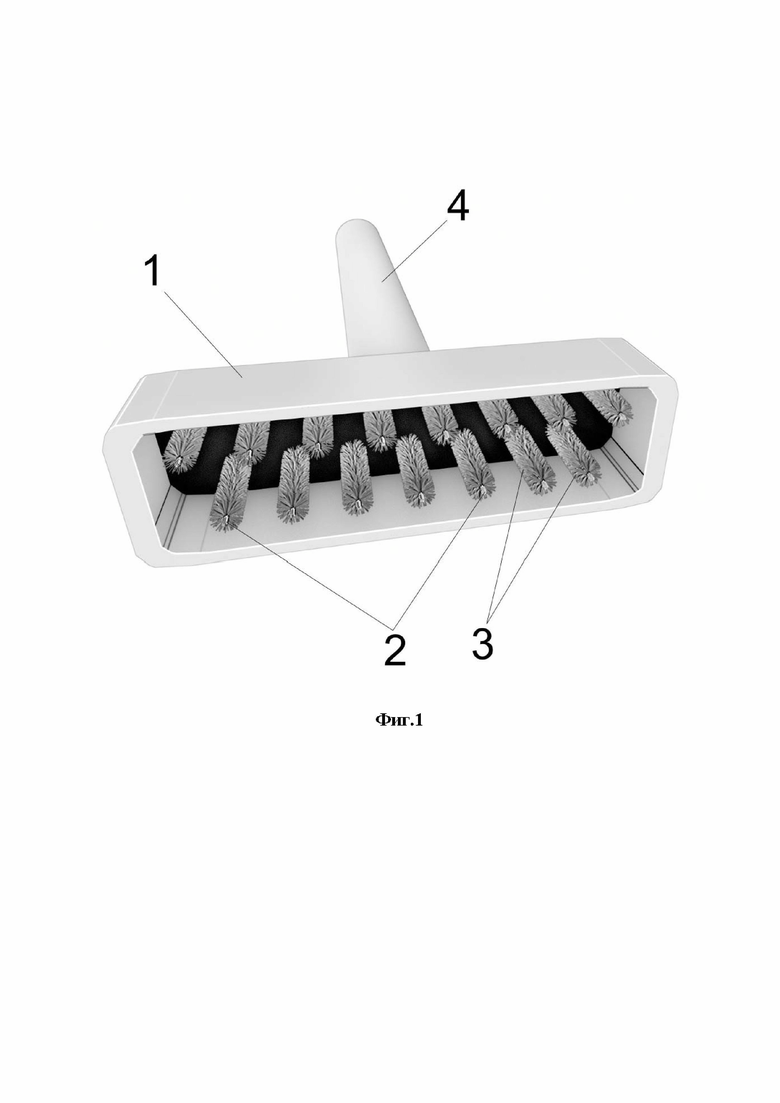

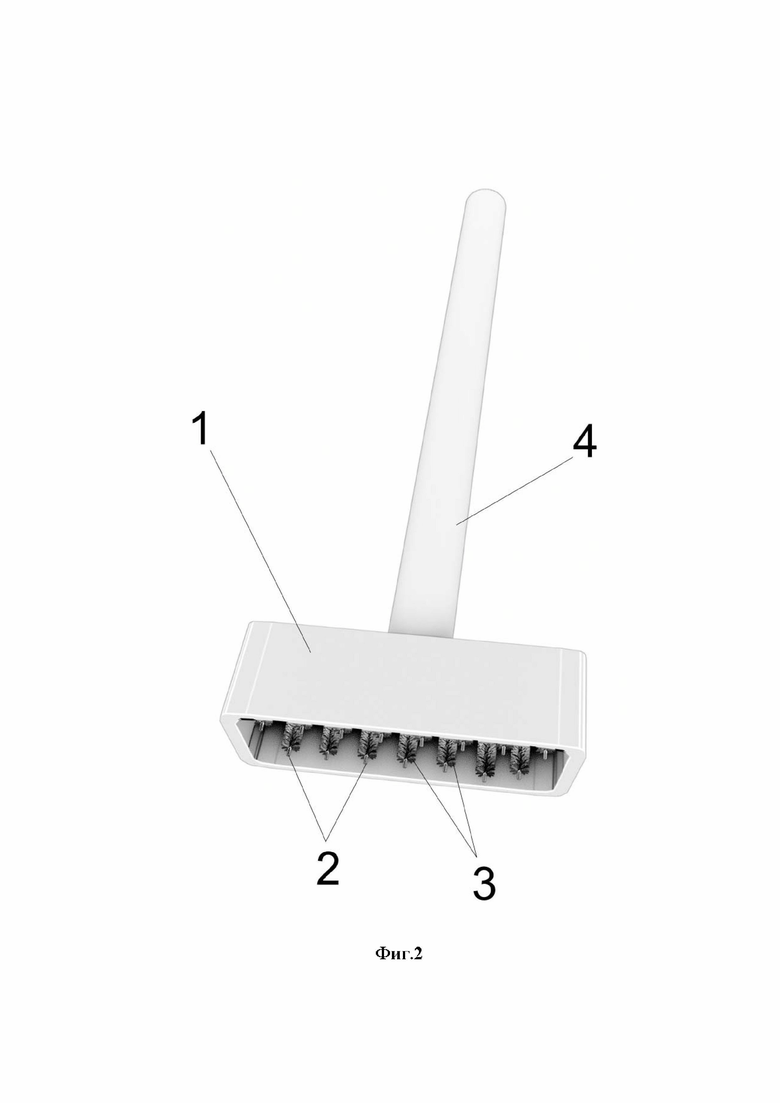

На Фиг. 1, Фиг. 2 показан пример приспособления, согласно предлагаемому решению, посредством которого реализуется способ.

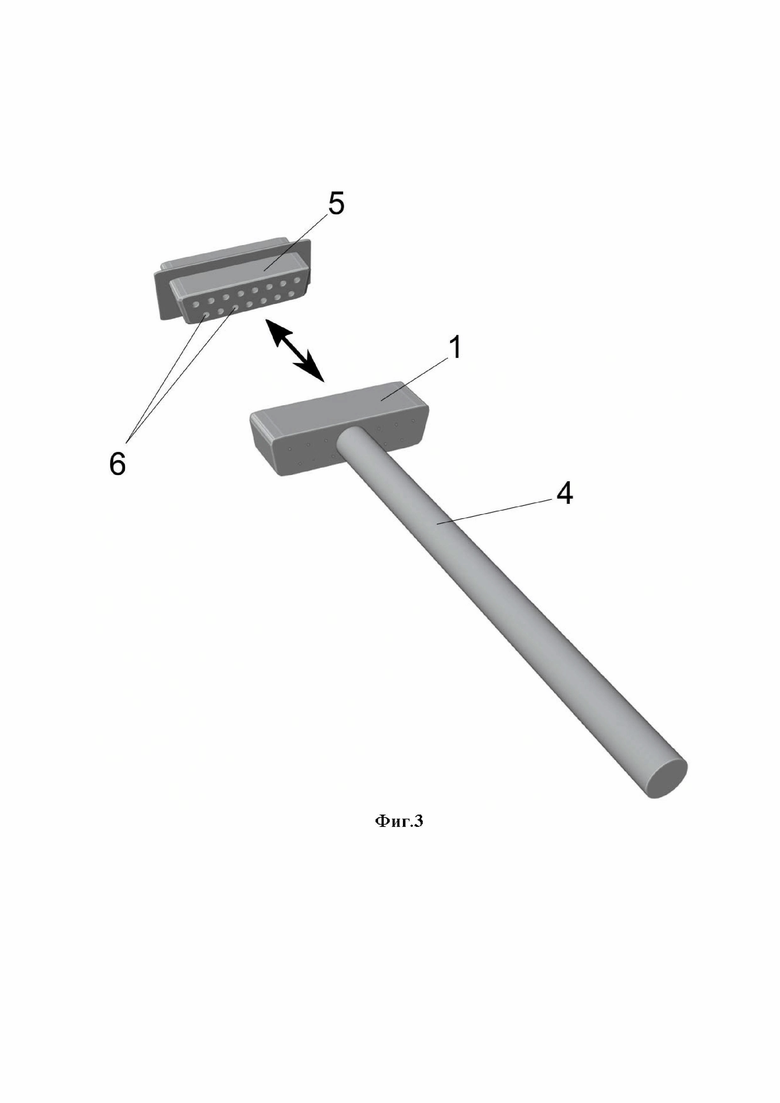

На Фиг. 3 показан принцип воздействия продольными движениями вручную путем стыковки/расстыковки на гнезда COM-порта.

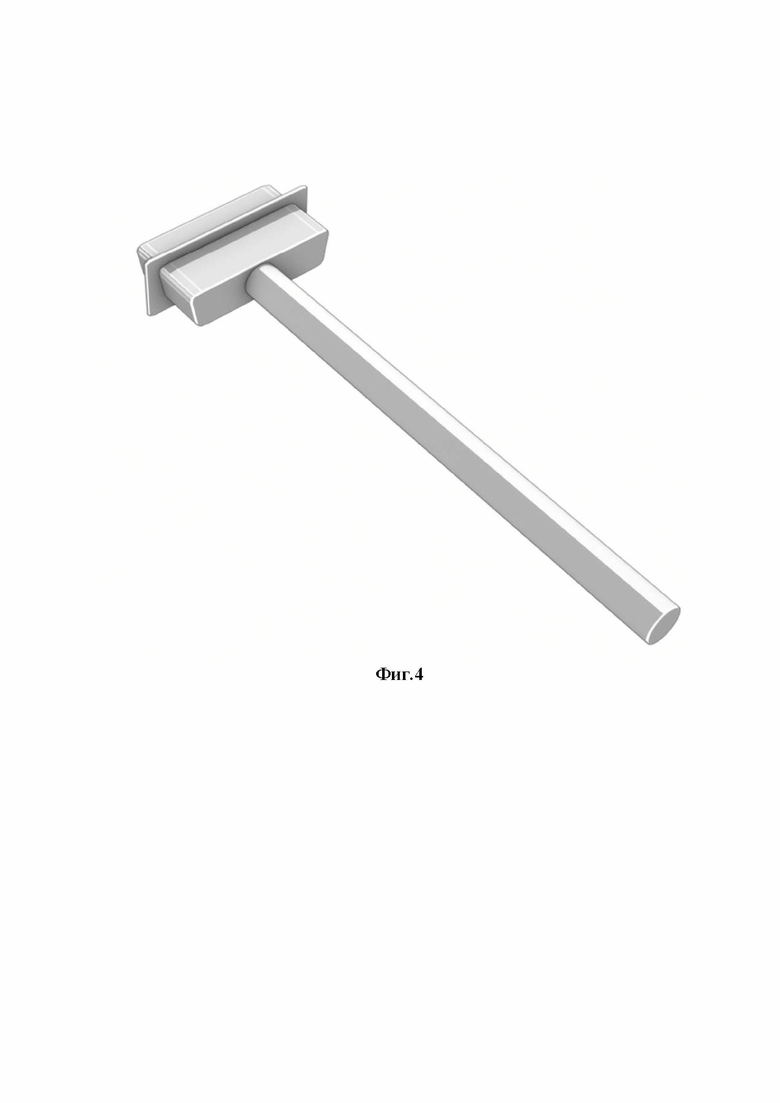

На Фиг. 4 показан пример стыковки COM-порта и приспособления, согласно предлагаемому решению, посредством которого реализуется способ.

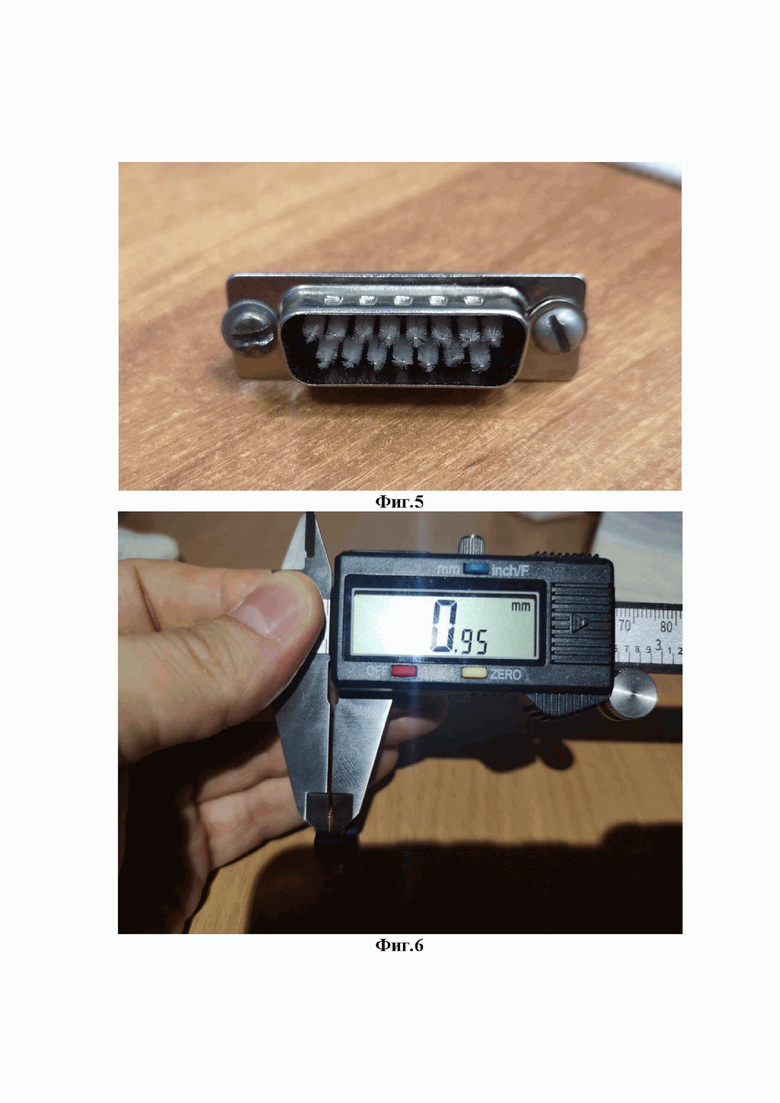

На Фиг. 5 показан пример опытного образца.

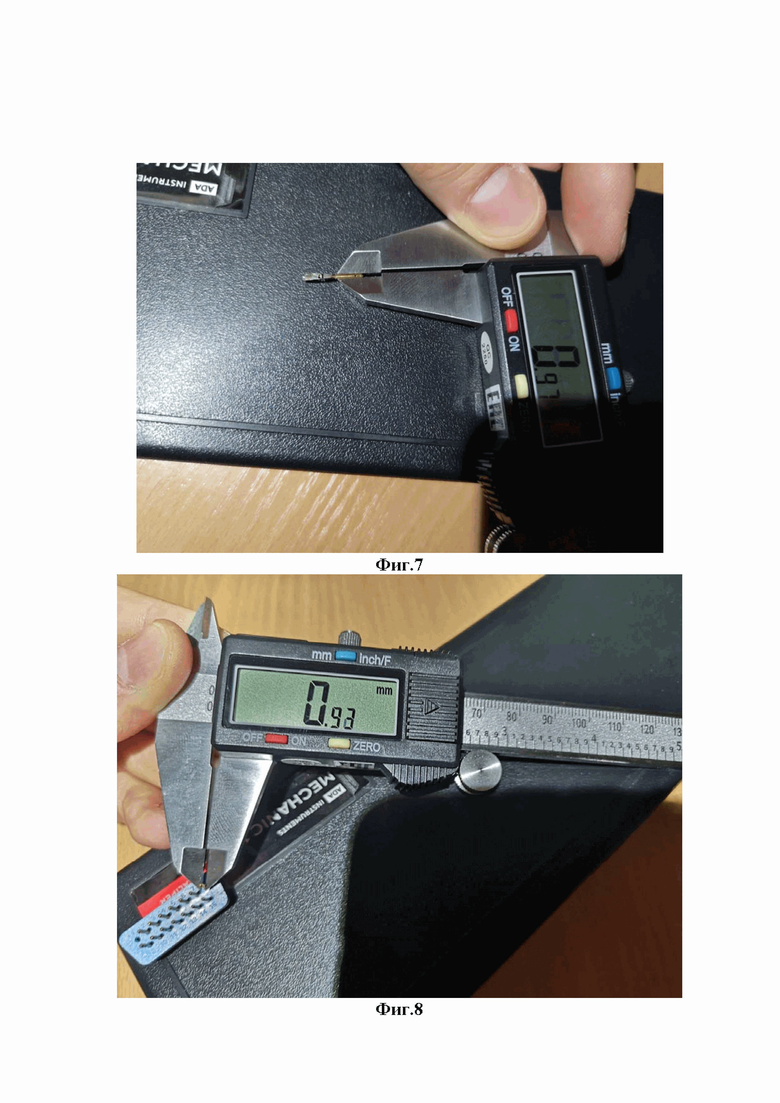

На Фиг. 6-Фиг. 8 показаны замеры контактных штырей COM-порта.

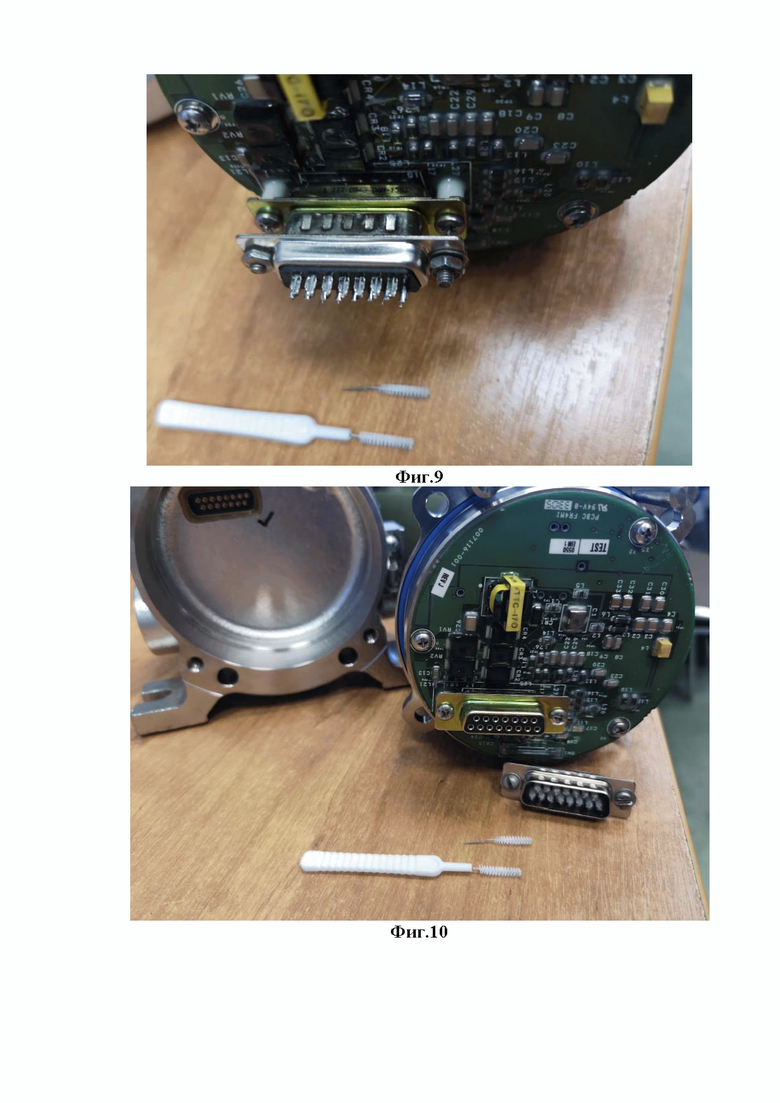

На Фиг. 9 показан пример стыковки COM-порта и опытного образца приспособления, согласно предлагаемому решению, посредством которого апробировался способ.

На Фиг. 10 показан пример опытного образца приспособления, согласно предлагаемому решению, посредством которого апробировался способ, которое отстыковано от COM-порта.

На чертежах: 1 - корпус, 2 - стержень, 3 - щетина, 4 - рукоятка, 5 - COM-порт, 6 - гнезда COM-порта.

Осуществление изобретения

Способ профилактической очистки разъемных контактов гнезд многожильных разъемов COM-портов, используемых в условиях агрессивной среды, основан на воздействии продольными движениями на гнезда контактными штырями.

Новым является то, что используют приспособление (см. Фиг. 1-Фиг. 4) в виде корпуса 1 многожильного разъема со штырями, соответствующего многожильному разъему COM-порта 5, где каждый из штырей выполняют в виде пластикового стержня 2, окруженного по периметру щетиной 3, и имеющего толщину, которая суммарно с толщиной единичной щетины меньше диаметра разъема гнезда 6, причем воздействие продольными движениями осуществляют вручную путем стыковки/расстыковки на гнезда 6 (см. Фиг. 3).

Для большего удобства удержания корпуса приспособления к задней части корпуса 1 крепят рукоятку 4, держась за которую совершают продольные движения приспособления вручную путем стыковки/расстыковки.

Предлагаемое изобретение обеспечивает ускорение и упрощение процесса очистки контактов многожильных разъемов без обжимного и колебательного воздействия на контакты. Результат достигается благодаря исключению потребности чистки каждого разъема 6 COM-порта 5 вручную и выполнение этого процесса разовым или в несколько продольных движений, когда все многожильные разъемы 6 чистятся одномоментно.

Приспособление согласно предлагаемому решению было создано на основе корпуса многожильного штыревого COM-порта, соответствующего гнездовому COM-порту газоанализатора. Из тела корпуса был отделен держатель, пины разъема были укорочены заподлицо к пластиковому основанию разъема и далее выполняли функцию направляющих для прутков, из корпуса вытащили металлические штыри и вместо них вставили стержни со щетиной, которые плотно зафиксировали (см. Фиг. 5).

После замеров толщины контактных штырей (см. Фиг.6-Фиг.8), были подобраны штыри соответствующего диаметра со щетиной (см. Фиг. 9-Фиг. 10). Для этого использовали пластиковый стержень с ершиком на конце, который можно использовать из тех, что применяют в межзубных ершиках (например: https://www.wildberries.ru/catalog/175196008/detail.aspx). Диаметры таких ершиков от 0,4 мм и более, тогда как внутренний диаметр гнезд COM-портов в пределах 1 мм.

Если планируют проводить интенсивную очистку, используют ершики близкие по толщине к 1 мм, например 0,8 мм. А если планируют проводить легкую чистку контактов, то можно использовать ершики толщин 0,4-0,6 мм.

Таким образом, был собран соответствующий гнездовому COM-порту газоанализатора разъем (папа) (Фиг. 5). Полученное устройство самостоятельно центрируется с COM-портом (см. Фиг. 9) благодаря окантовке разъема и утопленности очищающих элементов в корпус разъема. По мере деформации синтетических волосков, возможна простая замена стандартных чистящих ершиков на новые.

Испытания показали, что для легкой очистки незначительной пыли в гнездах COM-порта газоанализатора достаточно применять ершики толщин 0,4-0,6 мм. А для плотного сцепления с контактами гнезд COM-порта газоанализатора целесообразно использовать ершики толщин 0,8-0,9 мм. С учетом толщины ворса щетины (0,05 мм) суммарная толщина ворса щетины и толщина входного стержня в гнездо будут меньше диаметра разъема гнезда (~1 мм). Это важно с той целью, чтобы щетина не выдиралась при слишком плотном контакте, а достаточно свободно двигался внутри разъема гнезда, но с плотным к нему прилеганием.

Испытания показали, что при толщине стержня 1 мм и более щетина уже плотно входит в разъем гнезда и обдирается. В результате контакты разъема гнезда надо чистить уже от нее самой.

Таким образом, эффект достигается только когда каждый из штырей приспособления имеет стержень, окруженный по периметру щетиной, имеющей толщину, которая суммарно с толщиной единичной щетины меньше диаметра разъема гнезда.

Изобретение относится к профилактической очистке разъемных контактов гнезд многожильных разъемов COM-портов, которые используются в условиях агрессивной среды, преимущественно в газоанализаторах горючих газов. Способ профилактической очистки разъемных контактов гнезд многожильных разъемов COM-портов, используемых в условиях агрессивной среды, включает воздействие продольными движениями на гнезда контактными штырями. Используют приспособление в виде корпуса многожильного разъема со штырями, соответствующего многожильному разъему COM-порта, где каждый из штырей выполняют в виде пластикового стержня, окруженного по периметру щетиной и имеющего толщину, которая суммарно с толщиной единичной щетины меньше диаметра разъема гнезда. Воздействие продольными движениями осуществляют вручную путем стыковки/расстыковки на гнезда. Изобретение позволяет ускорить и упростить процесс очистки контактов многожильных разъемов без обжимного и колебательного воздействия на контакты. 1 з.п. ф-лы, 10 ил.

1. Способ профилактической очистки разъемных контактов гнезд многожильных разъемов COM-портов, используемых в условиях агрессивной среды, включающий воздействие продольными движениями на гнезда контактными штырями, отличающийся тем, что используют приспособление в виде корпуса многожильного разъема со штырями, соответствующего многожильному разъему COM-порта, где каждый из штырей выполняют в виде пластикового стержня, окруженного по периметру щетиной и имеющего толщину, которая суммарно с толщиной единичной щетины меньше диаметра разъема гнезда, причем воздействие продольными движениями осуществляют вручную путем стыковки/расстыковки на гнезда.

2. Способ по п. 1, отличающийся тем, что к задней части корпуса крепят рукоятку, держась за которую совершают продольные движения приспособления вручную путем стыковки/расстыковки.
