НАБОР СВЕРЛ ДЛЯ УСТАНОВКИ ЗУБНЫХ ИМПЛАНТАТОВ Российский патент 2025 года по МПК A61B17/16 A61C3/02

ОБЛАСТЬ ТЕХНИКИ

Идея настоящего изобретения относится к многофункциональному набору сверл для имплантационной хирургии, более конкретно к многофункциональному набору сверл для имплантационной хирургии, который может повысить эффективность организации и проведения манипуляций, а также сделать их значительно более удобными, управляя, как набором, сверлами с индивидуальными функциями для выполнения специализированного сверления с удвоенным усилием резания при необычной и сложной имплантационной хирургии.

УРОВЕНЬ ТЕХНИКИ

Под имплантатом обычно понимается заменитель, используемый для восстановления утраченных тканей человека. Однако в области стоматологии имплантация - это серия операций по вживлению искусственного зуба.

Другими словами, имплантация - это серия операций по восстановлению функции зуба путем установки на альвеолярной кости на месте утраченного зуба имплантата и закрепления на нем искусственного зуба. Имплантат представляет собой корень зуба, изготовленный из титана и т.п., который не отторгается человеческим организмом, выполняющий функцию утраченного корня зуба (корня).

В случае обычных протезов или съемных протезов соседние зубы и кость со временем разрушаются, тогда как имплантация не повреждает ткань других зубов, а искусственный зуб имеет форму естественного зуба, не страдает от кариеса и поэтому более предпочтителен, чем протезы, используемые непостоянно.

В области хирургии искусственных зубов (также именуемой имплантацией или имплантационной хирургией) обычно при помощи сверла выполняют в альвеолярной кости резьбовое отверстие в месте установки имплантата, устанавливают в этом отверстии имплантат, который должен остеоинтегрироваться с костью и образовать искусственный корень зуба, прикрепляют к имплантату абатмент, после чего полностью закрывают абатмент коронкой в форме искусственного зуба, получая готовый протез.

Благодаря имплантации не только восстанавливается отдельный отсутствующий зуб, но и улучшается функционирование протезов у частично и полностью беззубых пациентов, а также внешний вид зубных протезов. Кроме этого, благодаря имплантации перераспределяется чрезмерная нагрузка на ткань поддерживающей альвеолярной кости, а также повышается стабильность зубной системы.

Как описано выше, для установки имплантата выполняют резьбовое отверстие в альвеолярной кости при помощи сверла.

Далее кратко описан процесс сверления. Описанное ниже сверление является лишь одним из примеров множества типов сверления.

Сначала определяют на поверхности альвеолярной кости место установки имплантата, используя для начального сверления круглое сверло.

Затем после разрезания и приоткрывания концевой части альвеолярной кости там, где утрачен зуб, выполняют отверстие заданной глубины при помощи установленного на соответствующем инструменте направляющего сверла, при этом на альвеолярную кость подают воду.

Отверстие расширяют при помощи первого сверла с подачей воды на альвеолярную кость, конечную часть отверстия расширяют при помощи пилотного сверла с подачей воды на альвеолярную кость.

Затем нижнюю конечную часть отверстия расширяют при помощи сверла конечного диаметра. После этого заканчивают работу над резьбовым отверстием для установки имплантата, выполняя в отверстии резьбу при помощи метчика для формирования резьбы в костном канале с подачей воды на альвеолярную кость.

Как правило, выполнение резьбового отверстия для установки имплантата путем сверления описанным выше образом подходит для пациентов с обычной и типичной альвеолярной костью.

Однако, когда альвеолярная кость нетипичная и выполнение резьбового отверстия путем простого сверления затруднено, сверление должно предшествовать сложной хирургической операции. В этом случае нужно пошагово регулировать глубину резьбового отверстия с помощью специально предназначенного для этого сверла.

Кроме этого, в случае сложной хирургической операции может потребоваться специальное сверло с высокой способностью иссечения кости, которую не может обеспечить обычное сверло, то есть, специальное сверло с превосходной режущей способностью.

Для проведения сложной имплантационной хирургической операции, выходящей из ряда обычных случаев, один за другим подготавливают сверла с соответствующими функциями и раскладывают на хирургическом столе, после чего проводят указанную операцию. Однако из-за того, что проведение имплантационной хирургической операции, включающее последовательную подготовку специальных сверл, неудобно и трудоемко, имеется потребность в ранее неизвестном, новом концептуальном многофункциональном наборе сверл для имплантационной хирургии.

ПОДРОБНОЕ ОПИСАНИЕ ИДЕИ ИЗОБРЕТЕНИЯ

Техническая задача

В изобретении предлагается многофункциональный набор сверл для имплантационной хирургии, который может повысить эффективность организации и проведения манипуляций, а также сделать их значительно более удобными, управляя, как набором, сверлами с индивидуальными функциями, предназначенными для выполнения специализированного сверления с удвоенным усилием резания при необычной и сложной имплантационной хирургии.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

В соответствии с идеей настоящего изобретения, можно повысить эффективность организации и проведения хирургических манипуляций, а также сделать их значительно более удобными, управляя, как набором, сверлами с индивидуальными функциями, предназначенными для выполнения специализированного сверления с удвоенным усилием резания при необычной и сложной имплантационной хирургии.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 представляет собой схематичный вид в перспективе многофункционального набора сверл для имплантационной хирургии, соответствующего одному из вариантов осуществления идеи настоящего изобретения.

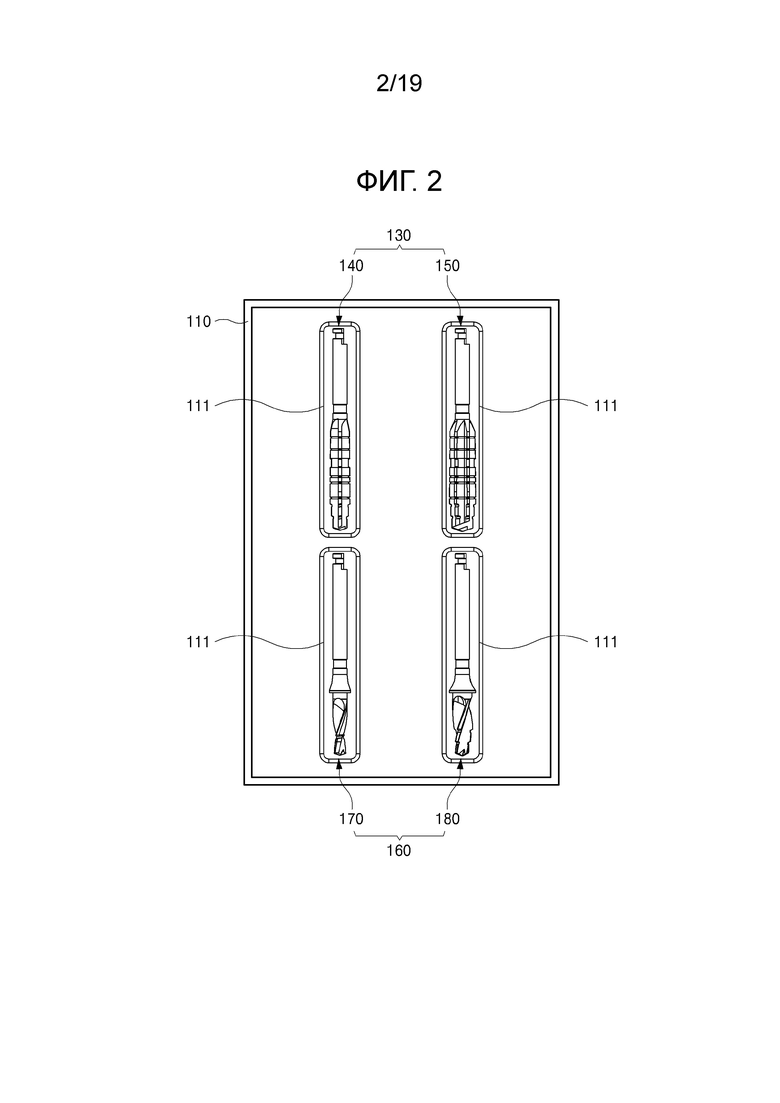

Фиг. 2 представляет собой вид сверху корпуса набора, показанного на фиг. 1.

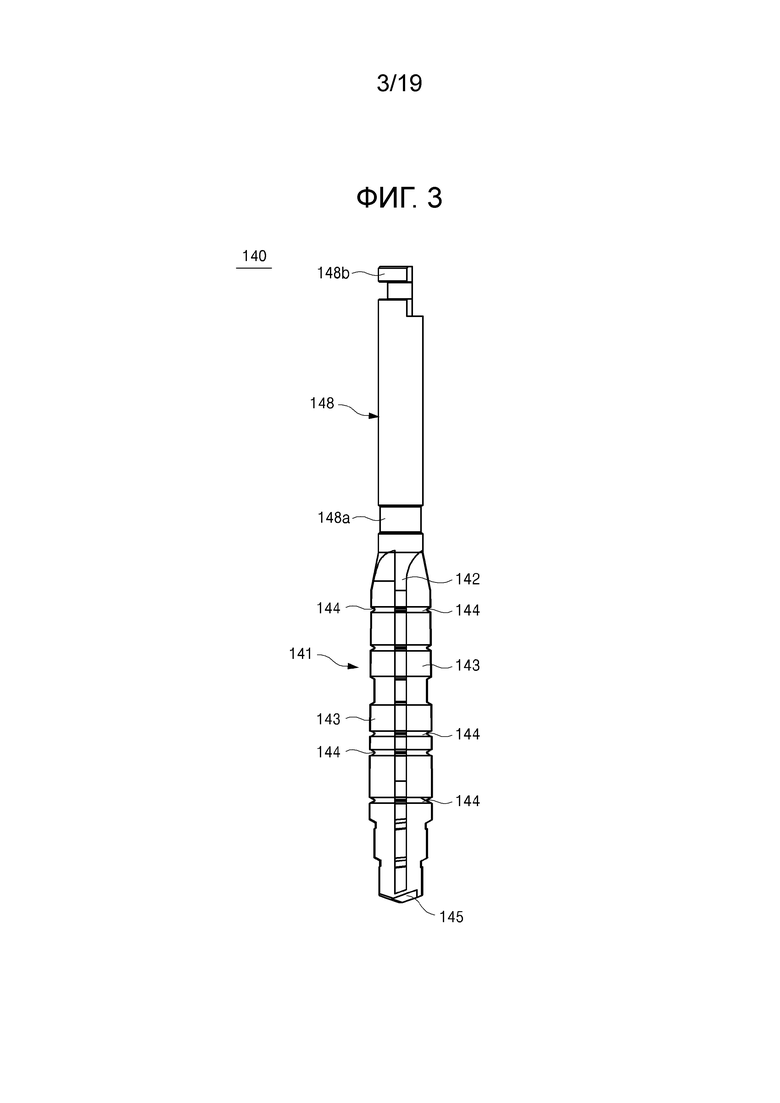

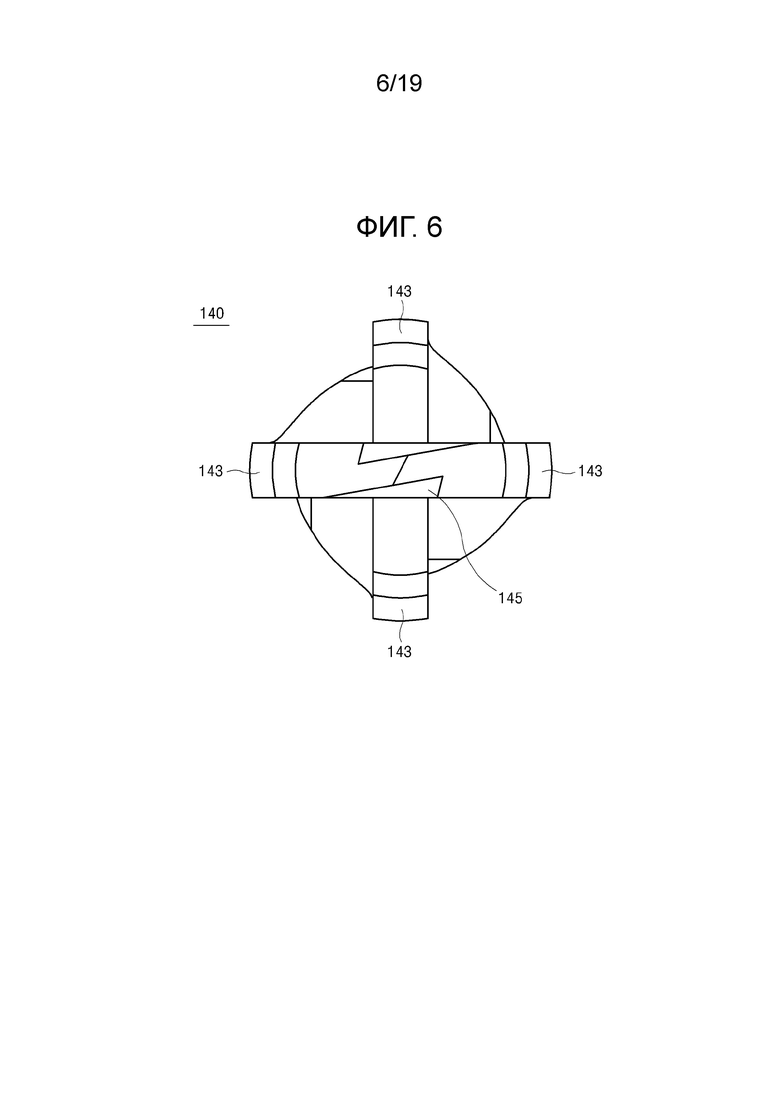

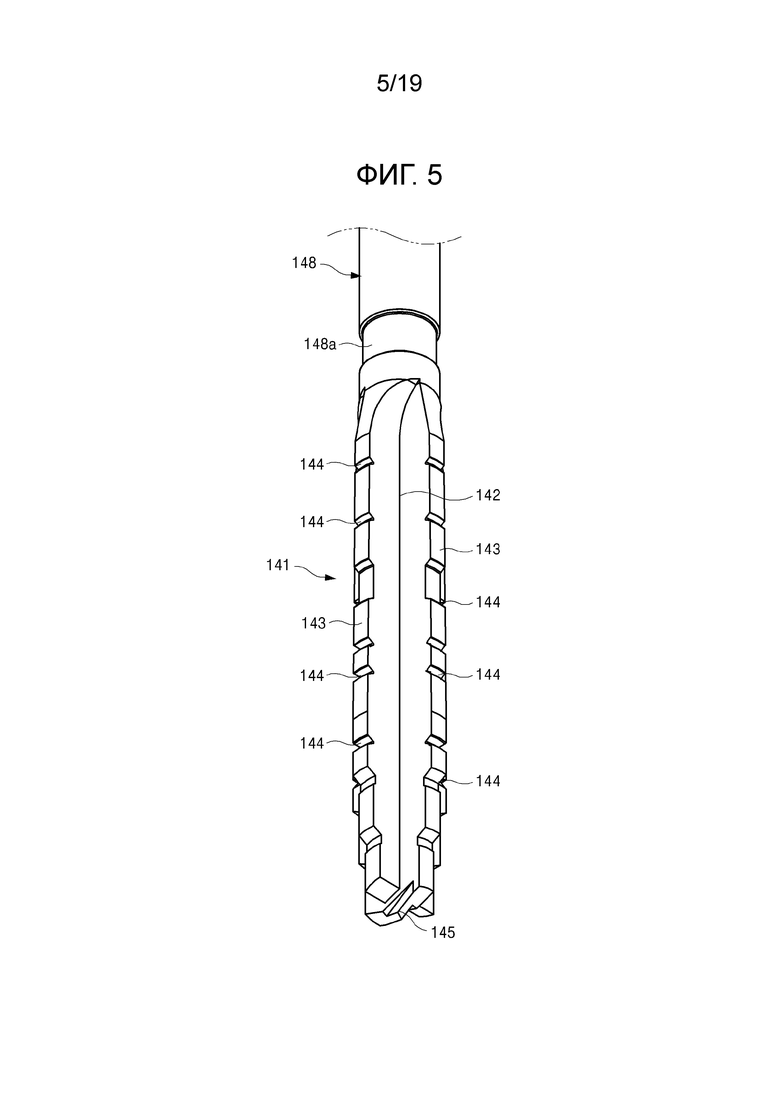

На фиг. 3-6 на разных видах показано первое формирующее сверло.

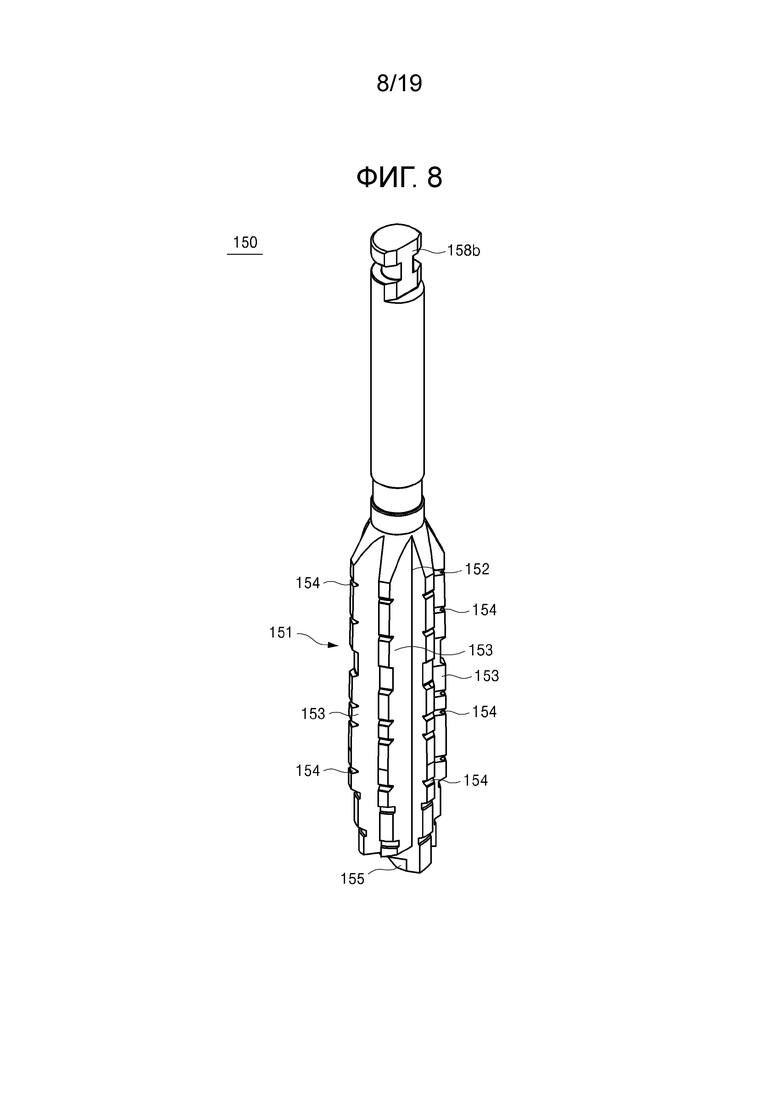

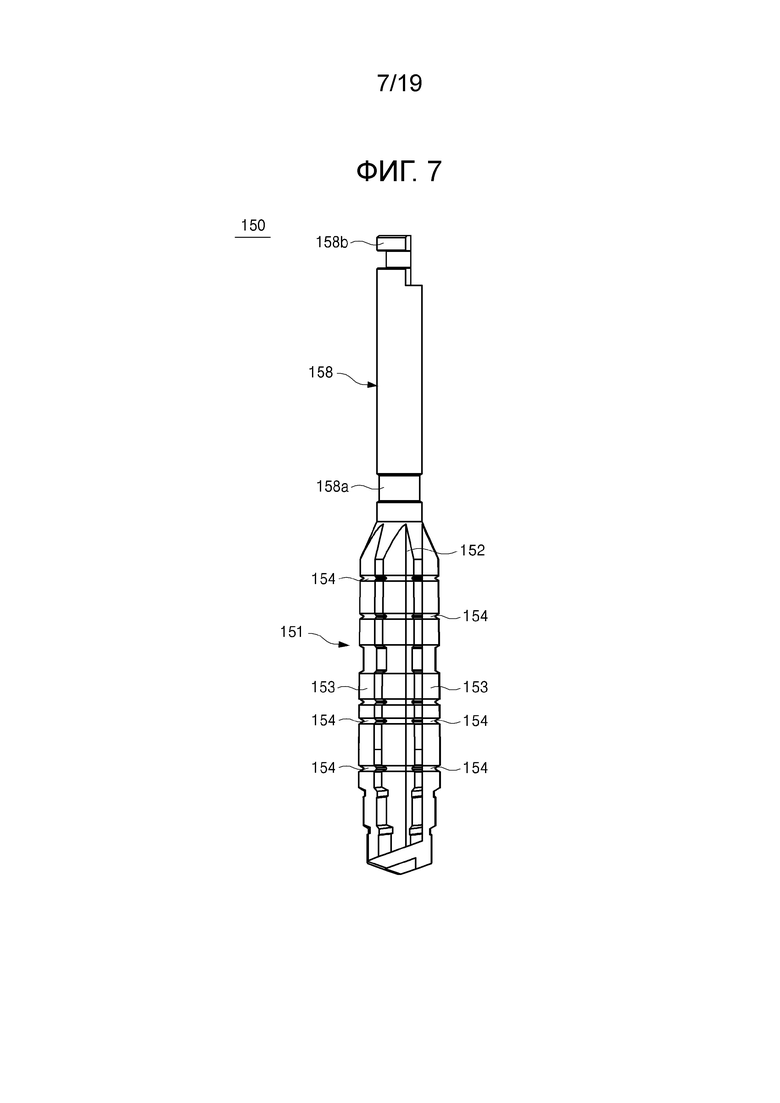

На фиг. 7-10 на разных видах показано второе формирующее сверло.

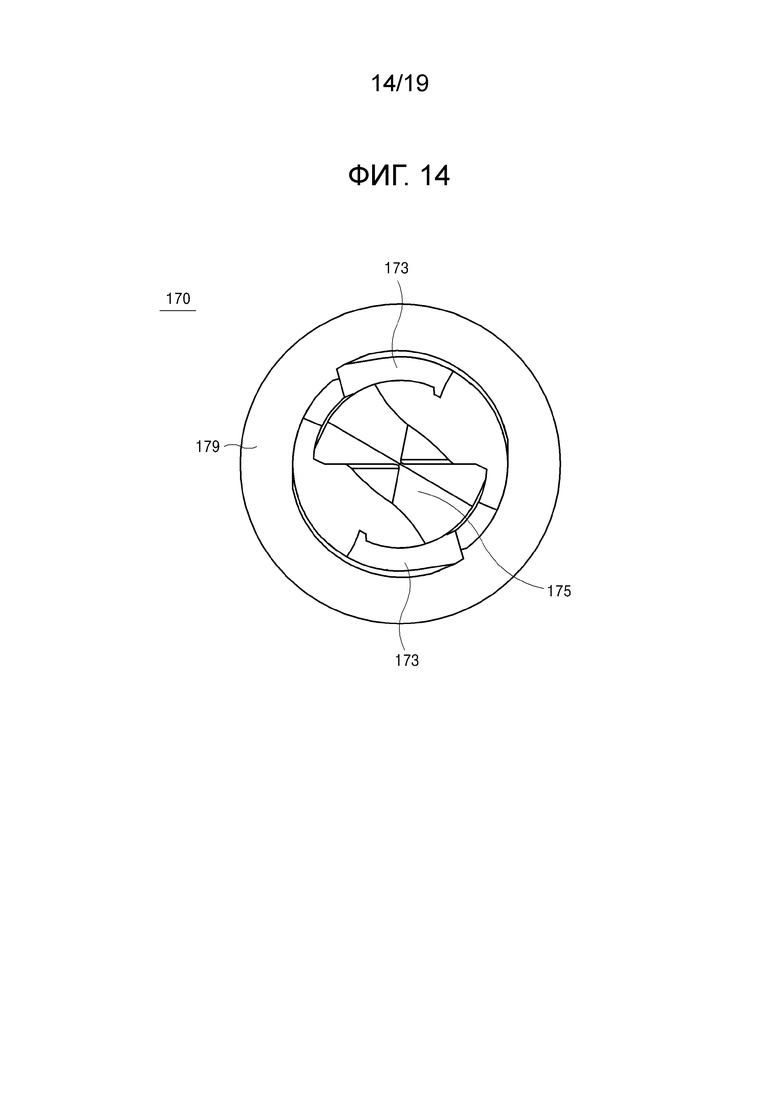

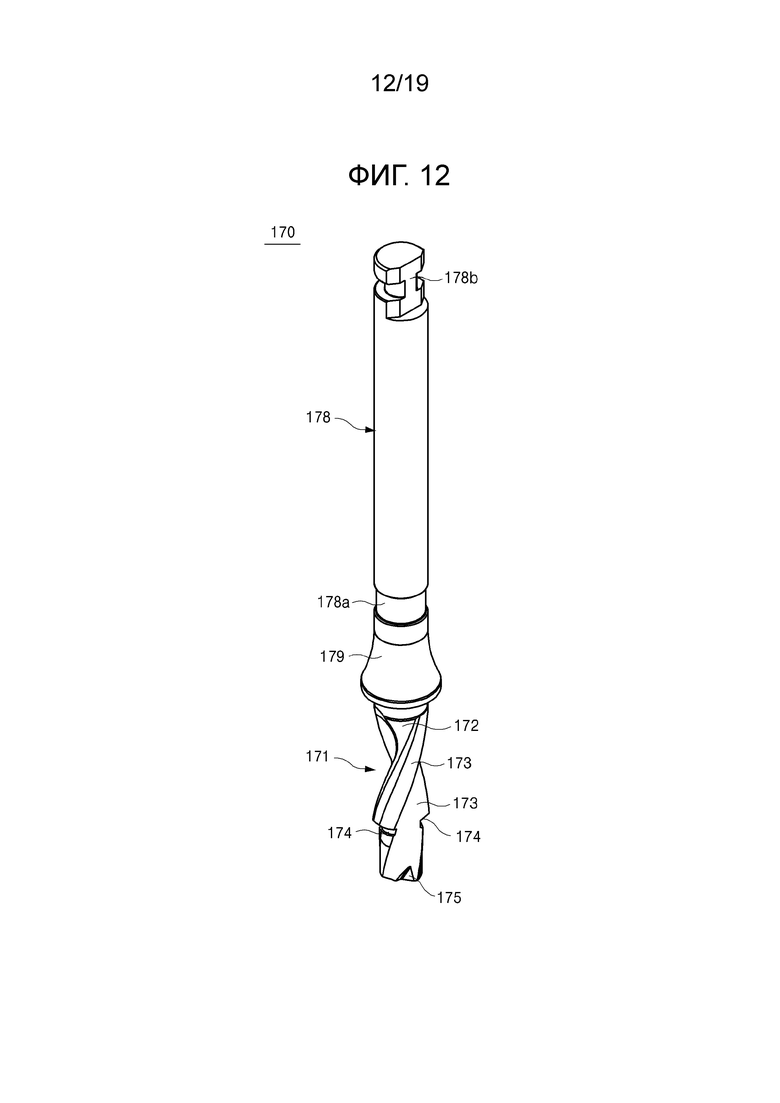

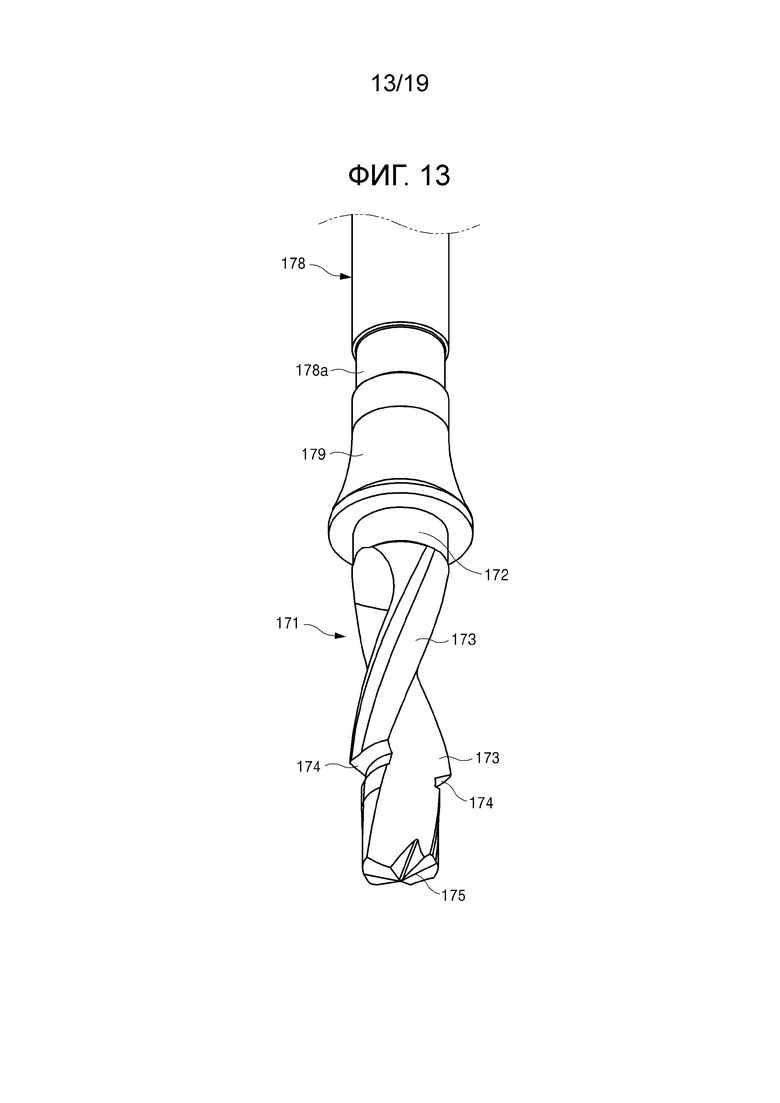

На фиг. 11-14 на разных видах показано первое сверло со стоппером.

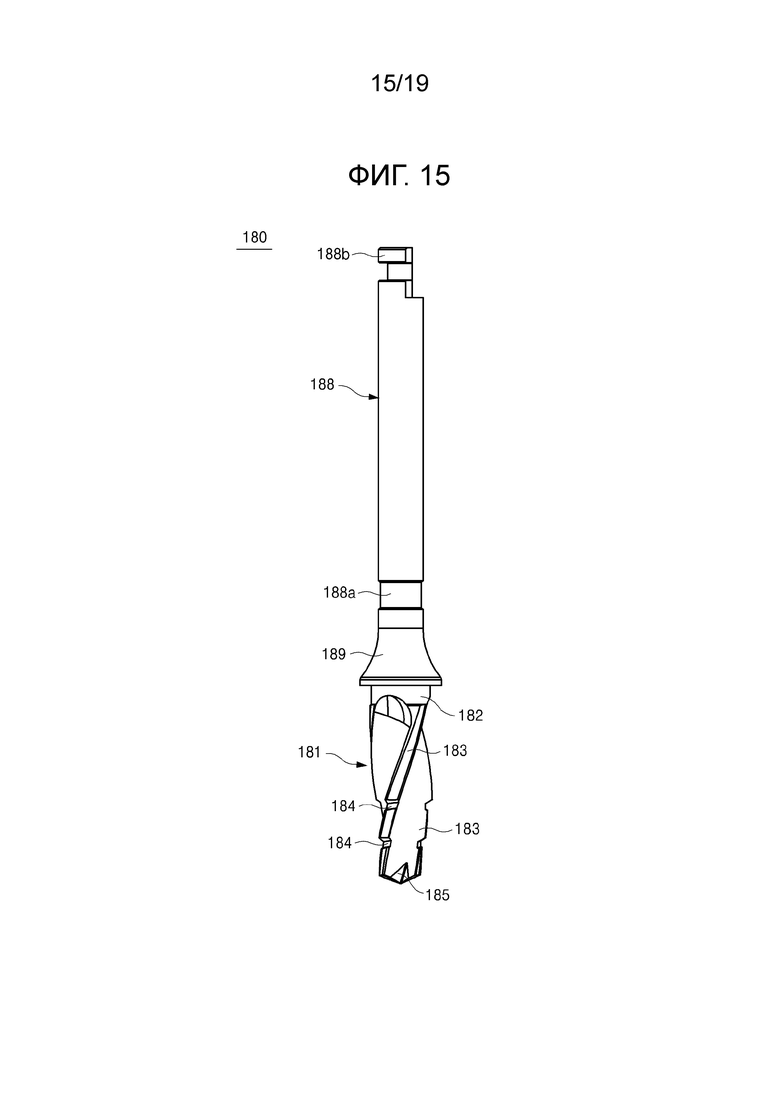

На фиг. 15-18 на разных видах показано второе сверло со стоппером.

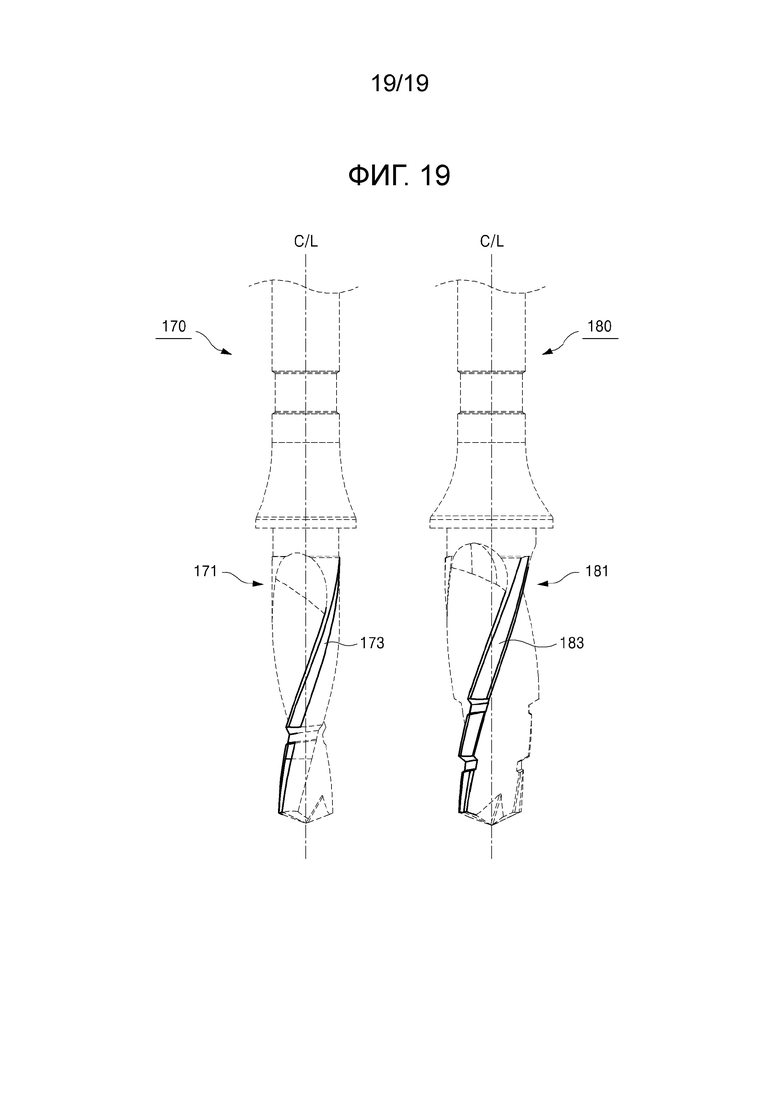

Фиг. 19 представляет собой схематичное изображение, позволяющее сравнить основные части первого и второго сверл со стоппером.

ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ

В соответствии с одним из аспектов концепции настоящего изобретения, многофункциональный набор сверл для имплантационной хирургии содержит: корпус набора, в котором выполнено множество удерживающих канавок для сверл; набор сверл с удвоенным усилием резания, расположенный с возможностью прикрепления/снятия, по меньшей мере, в одной из удерживающих канавок для сверл и выполняющий специализированное сверление с удвоенным усилием резания альвеолярной кости при обработке резьбового отверстия.

Набор сверл с удвоенным усилием резания может содержать: первое сверло со стоппером, которое удваивает усилие резания альвеолярной кости при обработке резьбового отверстия; и второе сверло со стоппером, у которого размер части для обработки резьбового отверстия больше размера первого сверла со стоппером.

И первое, и второе сверла со стоппером могут содержать: часть для обработки резьбового отверстия с удвоенным усилием резания альвеолярной кости, входящую в альвеолярную кость и обрабатывающую резьбовое отверстие при удвоенном усилии резания альвеолярной кости; хвостовик с удвоенным усилием резания, соединенный с частью для обработки резьбового отверстия с удвоенным усилием резания.

Часть для обработки резьбового отверстия с удвоенным усилием резания может содержать: часть тела сверла со стоппером; и множество спиральных лезвийных частей, расположенных радиально в форме спирали, выступающих наружу в радиальном направлении от части тела сверла со стоппером и обрабатывающих альвеолярную кость.

Каждая из спиральных лезвийных частей может иметь нелинейную форму, и на множестве спиральных лезвийных частей может быть выполнена, по меньшей мере, одна режущая кромка.

Часть для обработки резьбового отверстия с удвоенным усилием резания может содержать входную часть сверла со стоппером, выполненную на конце части тела сверла со стоппером для вхождения в альвеолярную кость.

Идентификационная метка стоппера, предназначенная для идентификации соответствующего сверла, может быть выполнена на одной стороне хвостовика сверла с удвоенным усилием резания.

На хвостовике с удвоенным усилием резания, рядом с идентификационной меткой стоппера, также может предусматриваться круглая технологическая часть для уменьшения контакта с соседними зубами.

Угол наклона первой спиральной лезвийной части первого сверла со стоппером относительно виртуальной центральной осевой линии меньше, чем угол наклона второй спиральной лезвийной части второго сверла со стоппером.

Многофункциональный набор сверл для имплантационной хирургии может дополнительно содержать набор сверл для пошаговой регулировки глубины резьбового отверстия, расположенный с возможностью прикрепления/снятия, по меньшей мере, в одной из множества удерживающих канавок для сверл корпуса набора и выполняющие специализированное сверление для обработки формируемого в альвеолярной кости резьбового отверстия путем регулировки глубины резьбового отверстия во время имплантационной хирургии.

Набор сверл для пошаговой регулировки глубины резьбового отверстия может содержать: первое формирующее сверло для обработки резьбового отверстия путем пошагового регулирования глубины резьбового отверстия; и второе формирующее сверло с большим размером части для обработки резьбового отверстия, чем у первого формирующего сверла.

И первое, и второе формирующие сверла могут содержать: часть для обработки резьбового отверстия путем регулирования глубины, по существу, входящую в альвеолярную кость и обрабатывающую резьбовое отверстие путем пошагового регулирования его глубины; и хвостовик регулирования глубины, соединенный с частью для обработки резьбового отверстия путем регулирования глубины.

Часть для обработки резьбового отверстия путем регулирования глубины может содержать: часть тела формирующего сверла; и множество формирующих лезвийных частей, выступающих наружу в радиальном направлении от части тела формирующего сверла и обрабатывающих альвеолярную кость.

Каждая из множества формирующих лезвийных частей может быть выполнена с множеством канавок режущей кромки в направлении длины хвостовика регулировки глубины.

Размеры множества канавок режущей кромки могут отличаться друг от друга, каждая из множества формирующих лезвийных частей, разделенная множеством канавок режущей кромки, может иметь ступенчатую форму.

Часть для обработки резьбового отверстия путем регулирования глубины может дополнительно содержать входную часть формирующего сверла, выполненную на конце части тела формирующего сверла для вхождения в альвеолярную кость.

Идентификационная метка для идентификации соответствующего формирующего сверла, может быть выполнена на одной стороне хвостовика регулировки глубины.

Многофункциональный набор сверл для имплантационной хирургии может дополнительно содержать крышку, соединенную с корпусом набора с возможностью закрывания/открывания корпуса набора.

ВАРИАНТ ИДЕИ ИЗОБРЕТЕНИЯ

Для наиболее полного понимания эксплуатационных преимуществ идеи настоящего изобретения и целей, достигаемых при реализации этой идеи, следует обратиться к прилагаемым чертежам, поясняющим предпочтительные варианты осуществления идеи настоящего изобретения, и их описанию.

Далее идея изобретения будет описана подробно на примере предпочтительных вариантов ее осуществления, поясняемых со ссылкой на прилагаемые чертежи, где одинаковыми ссылочными позициями обозначены одинаковые элементы.

Фиг. 1 представляет собой схематичный вид в перспективе многофункционального набора сверл для имплантационной хирургии, соответствующего одному из вариантов осуществления идеи настоящего изобретения. Фиг. 2 представляет собой вид сверху корпуса набора, показанного на фиг. 1. На фиг. 3-6 на разных видах показано первое формирующее сверло. На фиг. 7-10 на разных видах показано второе формирующее сверло. На фиг. 11-14 на разных видах показано первое сверло со стоппером. На фиг. 15-18 на разных видах показано второе сверло со стоппером. Фиг. 19 представляет собой схематичное изображение, позволяющее сравнить основные части первого и второго сверл со стоппером.

Как показано на этих чертежах, многофункциональный набор 100 сверл для имплантационной хирургии, соответствующий данному варианту осуществления, может повысить эффективность организации и проведения манипуляций, а также сделать их значительно более удобными, управляя, как набором, сверлами с индивидуальными функциями, предназначенными для выполнения специализированного сверления с удвоенным усилием резания при необычной и сложной имплантационной хирургии.

Многофункциональный набор 100 сверл для имплантационной хирургии, соответствующий данному варианту осуществления и обеспечивающий указанный эффект, может содержать корпус 110 набора, набор 130 сверл для пошаговой регулировки глубины резьбового отверстия и набор 160 сверл с удвоенным усилием резания, расположенные в корпусе 110 набора, и крышку 120, закрывающую/открывающую корпус 110 набора.

Хотя далее и набор 130 сверл для пошаговой регулировки глубины резьбового отверстия, и набор 160 сверл с удвоенным усилием резания описаны и показаны как расположенные в корпусе 110 набора, в корпусе 110 набора может находиться только набор 160 сверл с удвоенным усилием резания, и оба этих случая входят в объем охраны настоящего изобретения.

Корпус 110 набора представляет собой наружную оболочку многофункционального набора 100 сверл для имплантационной хирургии, соответствующего данному варианту осуществления.

Как показано на фиг. 2, набор 130 сверл для пошаговой регулировки глубины резьбового отверстия и набор 160 сверл с удвоенным усилием резания могут быть закреплены внутри корпуса 110 набора.

Внутри корпуса 110 набора имеется множество удерживающих канавок 111 для сверл, при помощи которых сверла 140, 150, 170 и 180, образующие набор 130 сверл для пошаговой регулировки глубины резьбового отверстия и набор 160 сверл с удвоенным усилием резания, могут быть закреплены внутри корпуса 110 набора.

Каждая из удерживающих канавок 111 для сверл может быть выполнена в форме канавки, в которую могут быть вставлены сверла 140, 150, 170 и 180, каждое из которых имеет конструкцию стержневого типа.

Хотя удерживающие канавки 111 для сверл показаны на чертежах схематично, для удобства пользования каждая канавка может быть снабжена, например, углублением для пальца, облегчающим вкладывание и выемку сверл 140, 150, 170 и 180.

Кроме этого, хотя на чертежах в качестве удерживающих канавок 111 для сверл показано четыре удерживающих канавки для сверл, их количество может быть больше или меньше четырех. Следовательно, объем охраны настоящего изобретения не ограничивается показанным на чертежах.

Прежде, чем перейти к описанию набора 130 сверл для пошаговой регулировки глубины резьбового отверстия и набора 160 сверл с удвоенным усилием резания, следует отметить, что крышка 120 набора, помещается в отверстии корпуса 110 набора и служит для закрывания/открывания корпуса 110 набора.

Может быть применена крышка 120 набора колпачкового типа, скользящего типа или поворотного типа, и все эти случаи входят в объем охраны настоящего изобретения.

Хотя на чертежах просто показана крышка 120, в качестве крышки 120 может быть применено прозрачное или полупрозрачное окно, позволяющее видеть то, что находится внутри. Поэтому, когда крышка 120 набора представляет собой прозрачное или полупрозрачное окно, не открывая крышку 120 набора, можно проверить наличие набора 130 сверл для пошаговой регулировки глубины резьбового отверстия и набора 160 сверл с удвоенным усилием резания, таким образом, что пользоваться набором удобнее.

При этом, как показано на фиг. 2, по меньшей мере, в одной из удерживающих канавок 111 для сверл корпуса 110 с возможностью прикрепления/снятия расположен набор 130 сверл для пошаговой регулировки глубины резьбового отверстия, представляющий собой набор сверл для специализированного сверления в ходе обработки выполняемого резьбового отверстия в альвеолярной кости путем регулирования глубины резьбового отверстия во время имплантационной операции.

Набор 160 сверл с удвоенным усилием резания расположен с возможностью прикрепления/снятия, по меньшей мере, в одной из удерживающих канавок 111 для сверл корпуса 110 и представляет собой набор сверл для специализированного сверления альвеолярной кости с удвоенным усилием резания во время обработки резьбового отверстия.

Хотя для удобства набор 130 сверл для пошаговой регулировки глубины резьбового отверстия показан как первое и второе формирующие сверла 140 и 150, и набор 160 сверл с удвоенным усилием резания показан как первое и второе сверла 170 и 180 со стоппером, каждый из наборов: набор 130 сверл для пошаговой регулировки глубины резьбового отверстия и набор 160 сверл с удвоенным усилием резания может состоять из трех и более сверл.

Сначала со ссылкой на фиг. 2-10 будет описан набор 130 сверл для пошаговой регулировки глубины резьбового отверстия.

Набор 130 сверл для пошаговой регулировки глубины резьбового отверстия может содержать первое формирующее сверло 140 для обработки резьбового отверстия путем пошаговой регулировки глубины резьбового отверстия и второе формирующее сверло 150 с большим размером части для обработки резьбового отверстия, чем у первого формирующего сверла 140, расположенные с возможностью прикрепления/снятия, по меньшей мере, в одной удерживающей канавке 111 для сверл корпуса 110 набора, как описано выше.

Функции первого формирующего сверла 140 и второго формирующего сверла 150 одинаковые. Однако конкретные конфигурации для осуществления этих функций отличаются.

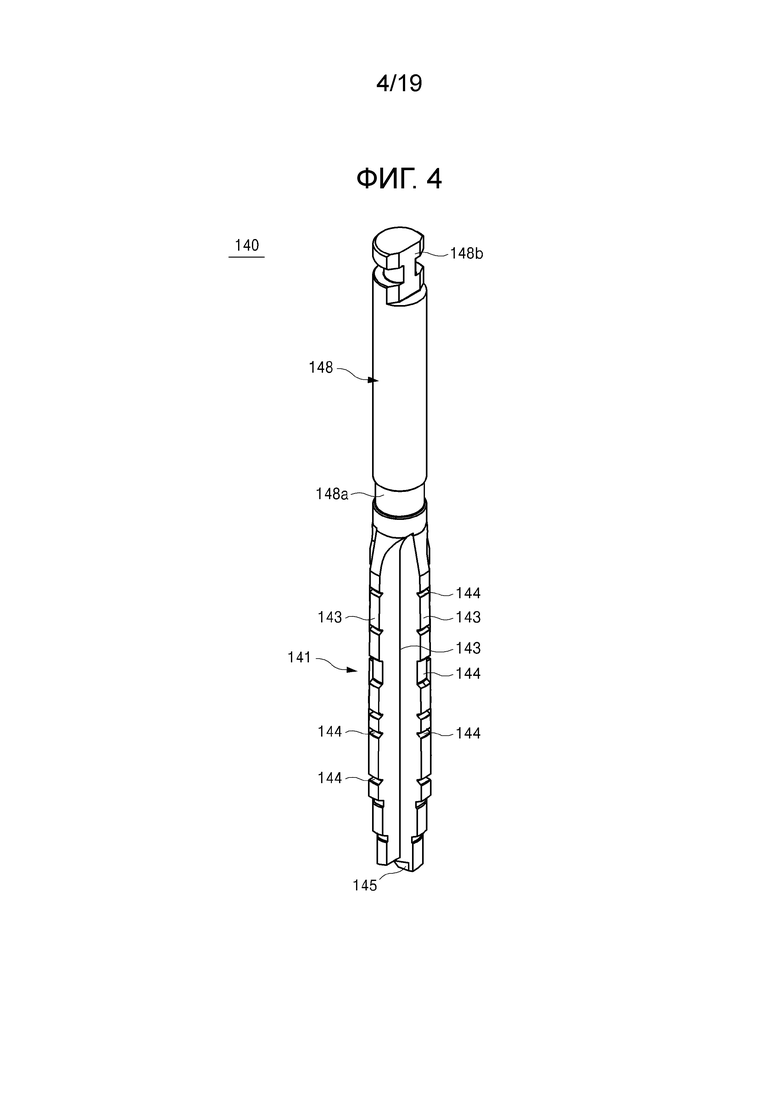

Как показано на фиг. 3-6, первое формирующее сверло 140 может содержать первую часть 141, по существу, входящую в альвеолярную кость и предназначенную для обработки резьбового отверстия путем пошагового регулирования его глубины; и первый хвостовик 148, соединенный с первой частью 141 для обработки резьбового отверстия путем регулирования глубины. Как таковое, первое формирующее сверло, будучи специализированным сверлом для обработки резьбового отверстия путем пошаговой регулировки его глубины, имеет конструкцию, отличную от конструкции обычного сверла.

Первая часть 141 регулировки глубины резьбового отверстия представляет собой элемент, который, в сущности, выполняет резьбовое отверстие в альвеолярной кости. Как описано выше, в ходе имплантационной операции в резьбовое отверстие устанавливают имплантат.

Первая часть 141 регулировки глубины резьбового отверстия может содержать первую часть 142 тела формирующего сверла и множество первых формирующих лезвийных частей 143, выступающих наружу в радиальном направлении от первой части 142 тела формирующего сверла и обрабатывающих альвеолярную кость.

В данном варианте осуществления изобретения первые формирующие лезвийные части 143 образуют собой крест, выступающий радиально наружу от первой части 142 тела формирующего сверла. При этом на первых формирующих лезвийные частях в направлении длины первого хвостовика 148 выполнено множество первых канавок 144 режущей кромки. Первые канавки 144 режущей кромки представляют собой участки, выполненные в форме канавки или бороздки на краю каждой из первых формирующих лезвийных частей 143.

Первые канавки 144 режущей кромки могут иметь размеры, отличающиеся друг от друга. Каждая из первых формирующих лезвийных частей 143, разделенных первыми канавками 144 режущей кромки, может иметь ступенчатую форму. В сущности, первые формирующие лезвийные части 143 отходят радиально наружу от первой части 142 тела формирующего сверла, на первых формирующих лезвийные частях 143 выполнены первые канавки 144 режущей кромки, вследствие чего каждая из первых формирующих лезвийных частей 143 имеет ступенчатую структуру. Таким образом, первая часть 141 регулировки глубины резьбового отверстия имеет конструкцию, позволяющую ей проникать в альвеолярную кость для обработки резьбового отверстия путем регулировки его глубины. Следовательно, это может быть серьезным подспорьем для точной обработки.

На конце первой части 142 тела формирующего сверла выполнена первая входная часть 145 формирующего сверла. Первая входная часть 145 формирующего сверла представляет собой элемент, расположенный на конце первой части 142 тела формирующего сверла и предназначенный для вхождения в альвеолярную кость. Поскольку первая входная часть 145 формирующего сверла осуществляет своего рода врезание в альвеолярную кость путем предварительного формирования отверстия, даже при продолжении сверления резьбовое отверстие может выполняться точно в заданном направлении без искривления.

Первый хвостовик 148 регулировки глубины имеет конструкцию стержневого типа и соединен с первой частью 141 регулировки глубины резьбового отверстия, как описано выше. На конце первого хвостовика 148 имеется первый посадочный участок 148b. Первый посадочный участок 148b может быть использован для установки первого формирующего сверла 140, соответствующего данному варианту осуществления изобретения, в поставляемую отдельно электродрель.

Первая идентификационная метка 148а формирующего сверла, предназначенная для идентификации соответствующего сверла, выполнена на одной стороне хвостовика 148 регулировки глубины, то есть, у первой части 141 регулировки глубины резьбового отверстия. Первая идентификационная метка 148а формирующего сверла может быть окрашенной, чтобы легко идентифицировать соответствующее сверло по цвету. Первая идентификационная метка 148а формирующего сверла может быть нанесена путем печати, окрашивания или нанесения покрытия, при этом подходит любой метод.

Как описано выше, второе формирующее сверло 150 выполняет те же функции, что и первое формирующее сверло 140, описанное выше. Однако конкретные конфигурации для осуществления этих функций отличаются.

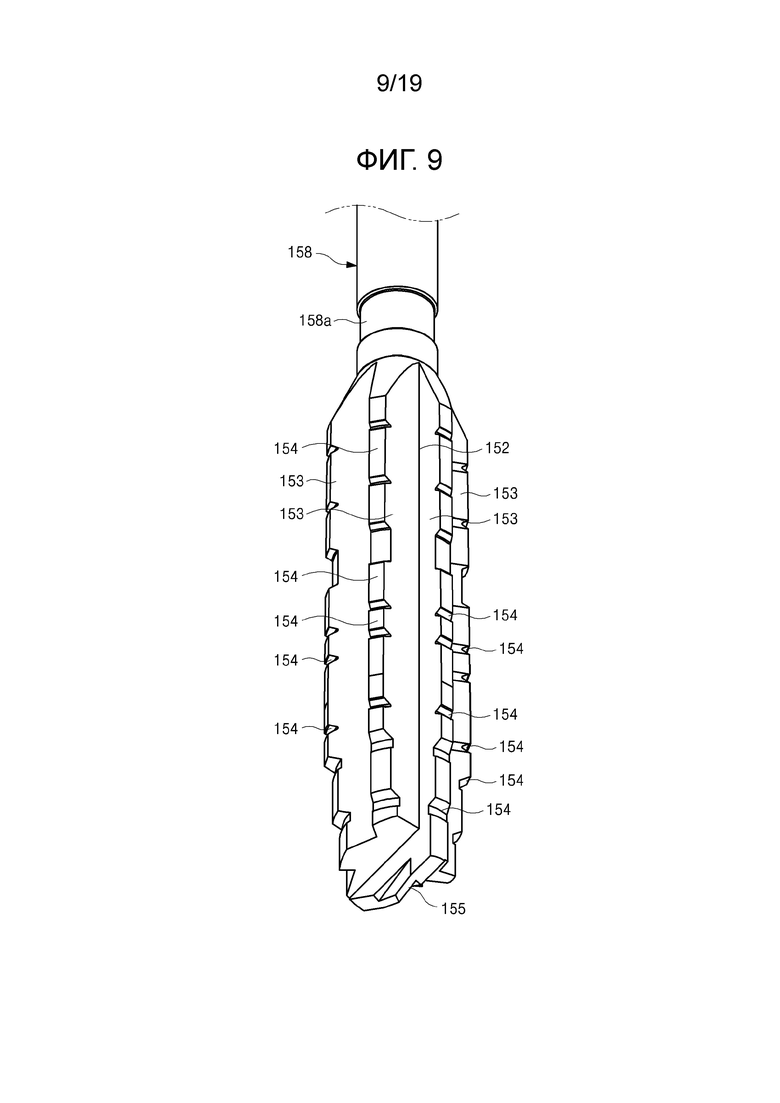

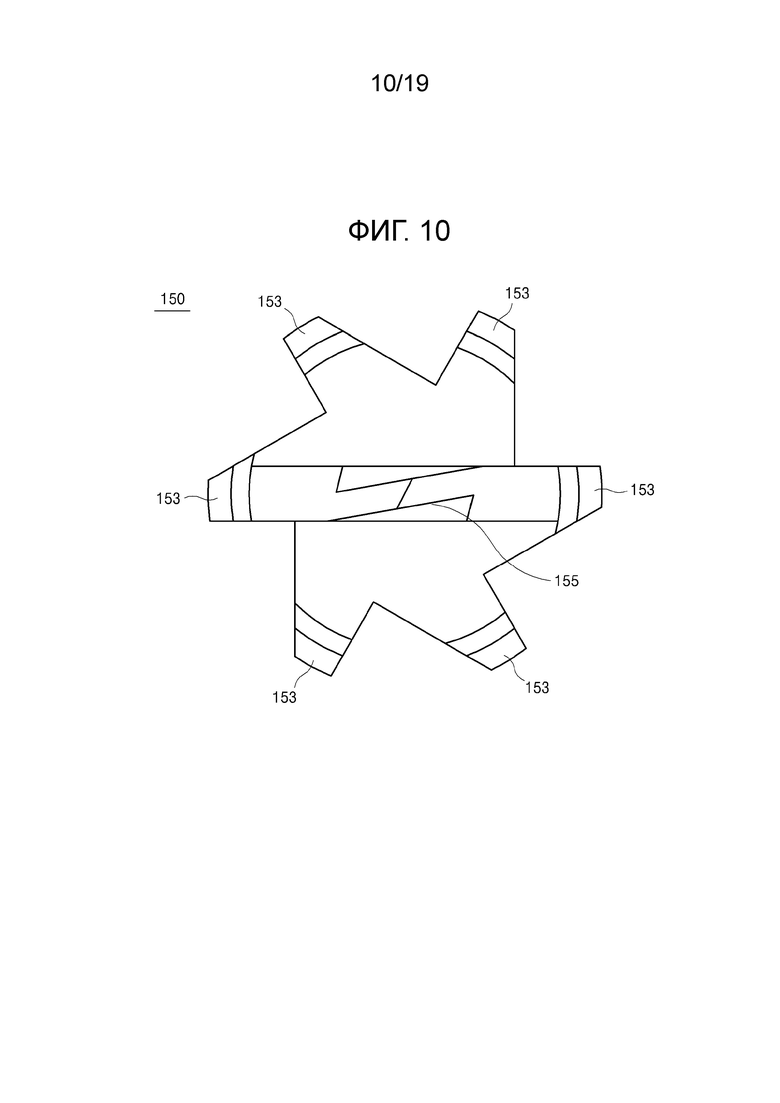

В целом, как показано на фиг. 7-10, второе формирующее сверло 150 также может содержать вторую часть 151 регулировки глубины резьбового отверстия, по существу, входящую в альвеолярную кость и предназначенную для обработки резьбового отверстия путем пошагового регулирования его глубины; и второй хвостовик 158, соединенный со второй частью 151 для обработки резьбового отверстия путем регулирования глубины. Как таковое, второе формирующее сверло 150, будучи специализированным сверлом для обработки резьбового отверстия путем пошаговой регулировки его глубины, имеет конструкцию, отличную от конструкции обычного сверла.

Вторая часть 151 регулировки глубины резьбового отверстия может содержать вторую часть 152 тела формирующего сверла и множество вторых формирующих лезвийных частей 153, выступающих наружу в радиальном направлении от второй части 152 тела формирующего сверла и обрабатывающих альвеолярную кость.

В данном варианте осуществления изобретения вторые формирующие лезвийные части 153 наклонно отходят наружу в радиальном направлении от второй части 152 тела формирующего сверла в шести направлениях в форме морской звезды. При этом на вторых формирующих лезвийные частях 153 в направлении длины второго хвостовика 158 выполнено множество вторых канавок 154 режущей кромки. Вторые канавки 154 режущей кромки представляют собой участки, выполненные в форме канавки или бороздки на краю каждой из вторых формирующих лезвийных частей 153.

Вторые канавки 154 режущей кромки могут иметь размеры, отличающиеся друг от друга. Каждая из вторых формирующих лезвийных частей 153, разделенных вторыми канавками 154 режущей кромки, может иметь ступенчатую форму. В сущности, вторые формирующие лезвийные части 153 отходят радиально наружу от второй части 152 тела формирующего сверла, на вторых формирующих лезвийные частях 153 выполнены вторые канавки 154 режущей кромки, вследствие чего каждая из вторых формирующих лезвийных частей 153 имеет ступенчатую структуру. Таким образом, вторая часть 151 регулировки глубины резьбового отверстия имеет конструкцию, позволяющую ей проникать в альвеолярную кость для обработки резьбового отверстия путем регулировки его глубины. Следовательно, это может быть серьезным подспорьем для точной обработки.

На конце второй части 152 тела формирующего сверла выполнена вторая входная часть 155 формирующего сверла. Вторая входная часть 155 формирующего сверла представляет собой элемент, расположенный на конце второй части 152 тела формирующего сверла и предназначенный для вхождения в альвеолярную кость. Поскольку вторая входная часть 155 формирующего сверла осуществляет своего рода врезание в альвеолярную кость путем предварительного формирования отверстия, даже при продолжении сверления резьбовое отверстие может выполняться точно в заданном направлении без искривления.

Второй хвостовик 158 регулировки глубины имеет конструкцию стержневого типа и соединен со второй частью 151 регулировки глубины резьбового отверстия, как описано выше. На конце второго хвостовика 158 имеется второй посадочный участок 158b. Второй посадочный участок 158b может быть использован для установки второго формирующего сверла 150, соответствующего данному варианту осуществления изобретения, в поставляемую отдельно электродрель.

Вторая идентификационная метка 158а формирующего сверла, предназначенная для идентификации соответствующего сверла, выполнена на одной стороне хвостовика 158 регулировки глубины, то есть, у второй части 151 регулировки глубины резьбового отверстия. Вторая идентификационная метка 158а формирующего сверла может быть окрашенной, чтобы легко идентифицировать соответствующее сверло по цвету. Вторая идентификационная метка 158а формирующего сверла может быть нанесена путем печати, окрашивания или нанесения покрытия, при этом подходит любой метод.

Далее со ссылкой на фиг. 2 и 11-18 будет подробно описан набор 160 сверл с удвоенным усилием резания.

Как описано выше, набор 160 сверл с удвоенным усилием резания расположен с возможностью прикрепления/снятия, по меньшей мере, в одной из удерживающих канавок 111 для сверл корпуса 110 набора и может содержать первое сверло 170 со стоппером, позволяющее удвоить усилие резания альвеолярной кости при обработке резьбового отверстия, и второе сверло 180 со стоппером, размер части которого больше соответствующего размера первого сверла 170 со стоппером.

Функции первого сверла 170 со стоппером и второго сверла 180 со стоппером одинаковые. Однако конкретные конфигурации для осуществления этих функций отличаются.

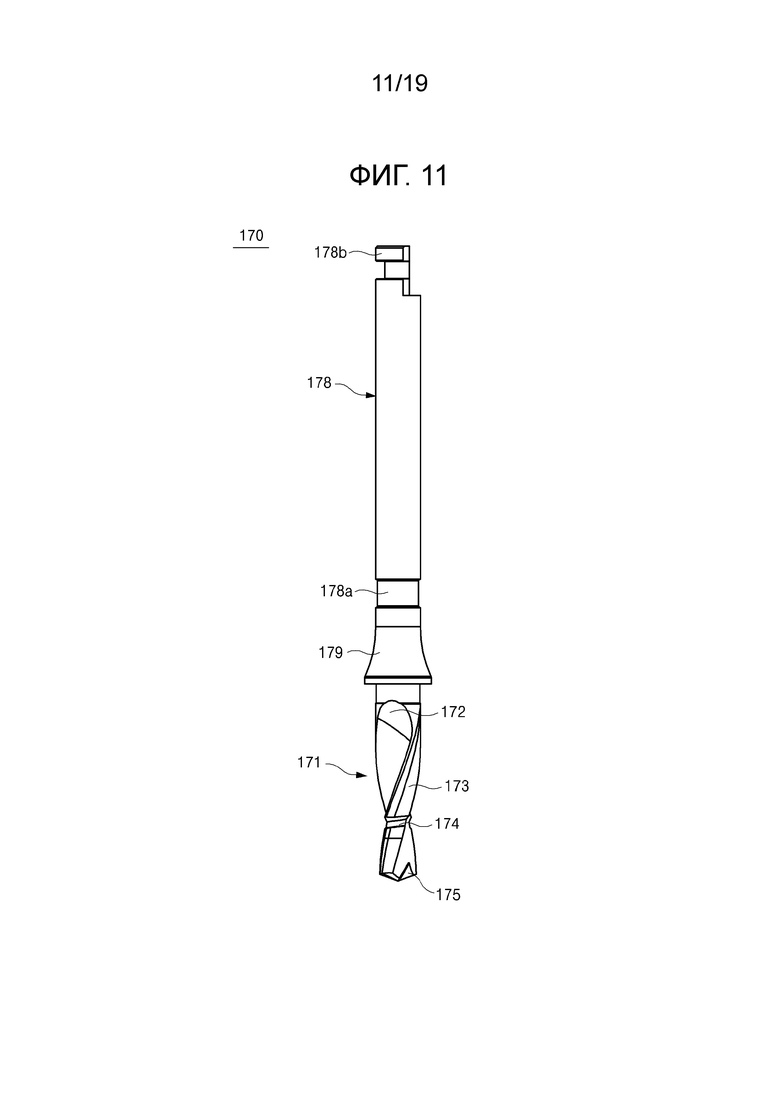

Как показано на фиг. 11-14, первое сверло 170 со стоппером может содержать первую часть 171, входящую в альвеолярную кость и предназначенную для обработки с удвоенным усилием резания альвеолярной кости при обработке резьбового отверстия, и первый хвостовик 178 сверла с удвоенным усилием резания, соединенный с первой частью 171 для обработки резьбового отверстия с удвоенным усилием резания. Как таковое, первое сверло 170 со стоппером, будучи специализированным сверлом для сверления альвеолярной кости с удвоенным усилием резания без вибрации, имеет конструкцию, отличную от конструкции обычного сверла.

Первая часть 171 для обработки резьбового отверстия с удвоенным усилием резания представляет собой часть, входящую в альвеолярную кость и предназначенную для обработки альвеолярной кости с удвоенным усилием резания и без вибрации. Первая часть 171 для обработки резьбового отверстия с удвоенным усилием резания может содержать первую часть 172 тела сверла со стоппером и множество первых спиральных лезвийных частей 173, выступающих наружу в радиальном направлении от первой части 172 тела сверла со стоппером и имеющих спиральную форму.

В данном варианте осуществления изобретения спиральные лезвийные части 173 имеют нелинейную форму, то есть, скрученную, как спираль. На каждой из первых спиральных лезвийных частей 173 выполнена, по меньшей мере, одна первая режущая кромка 174. Первая режущая кромка 174 может содержать одну или более первых режущих кромок и предназначена для облегчения отделения отсеченной альвеолярной кости.

Поскольку первые спиральные лезвийные части 173 выполнены снаружи первой части 172 тела сверла со стоппером и имеют, по меньшей мере, одну режущую кромку 174, первая часть 171 для обработки резьбового отверстия с удвоенным усилием резания может входить в альвеолярную кость и обрабатывать резьбовое отверстие с удвоенным усилием резания без вибрации. Следовательно, это может быть серьезным подспорьем для точной обработки.

На конце первой части 172 тела сверла со стоппером выполнена первая входная часть 175 сверла со стоппером. Первая входная часть 175 сверла со стоппером представляет собой расположенную на конце первой части 172 тела сверла со стоппером часть, предназначенную для вхождения в альвеолярную кость. Поскольку первая входная часть 175 сверла со стоппером осуществляет своего рода врезание в альвеолярную кость путем предварительного формирования отверстия, даже при продолжении сверления резьбовое отверстие может выполняться точно в заданном направлении без искривления.

Первый хвостовик 178 сверла с удвоенным усилием резания имеет конструкцию стержневого типа и соединен с первой частью 171 для обработки резьбового отверстия с удвоенным усилием резания, как описано выше. На конце первого хвостовика 178 имеется первый посадочный участок 178b. Первый посадочный участок 178b может быть использован для установки первого сверла 170 со стоппером, соответствующего данному варианту осуществления изобретения, в поставляемую отдельно электродрель.

Первая идентификационная метка 178а сверла со стоппером, предназначенная для идентификации соответствующего сверла, выполнена на одной стороне первого хвостовика 178 сверла с удвоенным усилием резания, то есть, у первой части 171 для обработки резьбового отверстия с удвоенным усилием резания. Первая идентификационная метка 178а сверла со стоппером может быть окрашенной, чтобы легко идентифицировать соответствующее сверло по цвету. Первая идентификационная метка 178а сверла со стоппером может быть нанесена путем печати, окрашивания или нанесения покрытия, при этом подходит любой метод.

Кроме этого, вблизи первой идентификационной метки 178а сверла со стоппером также имеется первая круглая часть 179, предназначенная для уменьшения контакта с соседними зубами. Первая круглая часть 179 может исключать прикосновение или повреждение соседних зубов во время сверления.

Как описано выше, второе сверло 180 со стоппером выполняет те же функции, что и первое сверло 170 со стоппером, описанное выше. Однако конкретные конфигурации для осуществления этих функций отличаются.

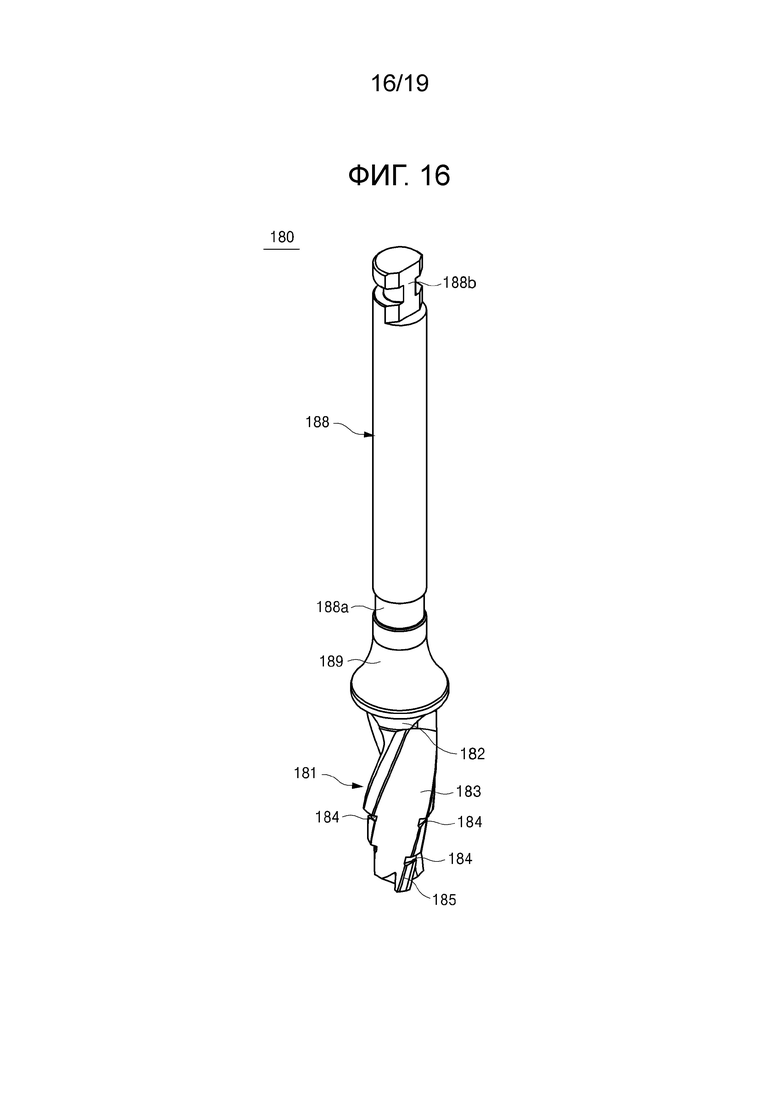

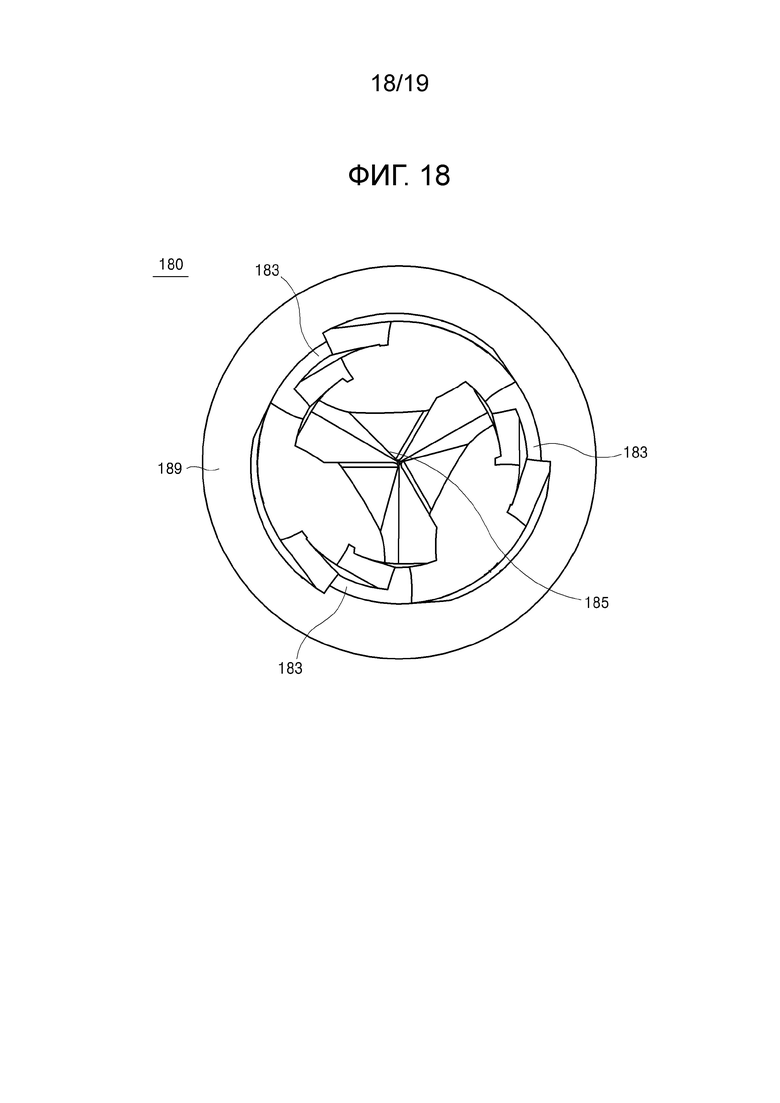

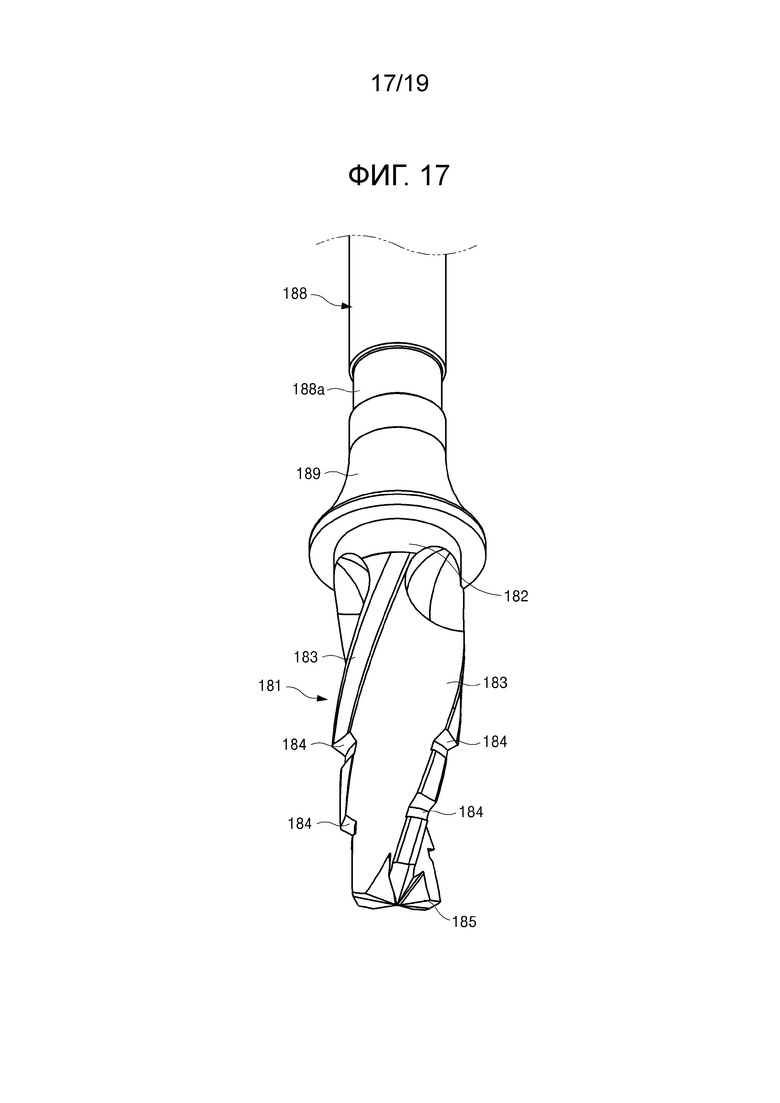

Как показано на фиг. 15-18, второе сверло 180 со стоппером может содержать вторую часть 181, входящую в альвеолярную кость и предназначенную для обработки с удвоенным усилием резания альвеолярной кости при обработке резьбового отверстия, и второй хвостовик 188 сверла с удвоенным усилием резания, соединенный со второй частью 181 для обработки резьбового отверстия с удвоенным усилием резания. Как таковое, второе сверло 180 со стоппером, будучи специализированным сверлом для сверления альвеолярной кости с удвоенным усилием резания без вибрации, имеет конструкцию, отличную от конструкции обычного сверла.

Вторая часть 181 для обработки резьбового отверстия с удвоенным усилием резания представляет собой часть, входящую в альвеолярную кость и предназначенную для обработки альвеолярной кости с удвоенным усилием резания и без вибрации. Вторая часть 181 для обработки резьбового отверстия с удвоенным усилием резания может содержать вторую часть 182 тела сверла со стоппером и множество вторых спиральных лезвийных частей 183, выступающих наружу в радиальном направлении от второй части 182 тела сверла со стоппером, имеющих спиральную форму и обрабатывающих альвеолярную кость.

В данном варианте осуществления изобретения спиральные лезвийные части 183 имеют нелинейную форму, то есть, скрученную, как спираль. На вторых спиральных лезвийные частях 183 выполнена, по меньшей мере, одна вторая режущая кромка 184. Вторая режущая кромка 184 может содержать одну или более вторых режущих кромок и предназначена для облегчения отделения отсеченной альвеолярной кости.

Поскольку вторые спиральные лезвийные части 183 выполнены снаружи второй части 182 тела сверла со стоппером и имеют, по меньшей мере, одну вторую режущую кромку 184, вторая часть 181 для обработки резьбового отверстия с удвоенным усилием резания может входить в альвеолярную кость и обрабатывать резьбовое отверстие с удвоенным усилием резания без вибрации. Следовательно, это может быть серьезным подспорьем для точной обработки.

На конце второй части 182 тела сверла со стоппером выполнена вторая входная часть 185 сверла со стоппером. Вторая входная часть 185 сверла со стоппером представляет собой расположенную на конце второй части 182 тела сверла со стоппером часть, предназначенную для вхождения в альвеолярную кость.

Поскольку вторая входная часть 185 сверла со стоппером осуществляет своего рода врезание в альвеолярную кость путем предварительного формирования отверстия, даже при продолжении сверления резьбовое отверстие может выполняться точно в заданном направлении без искривления.

Второй хвостовик 188 сверла с удвоенным усилием резания имеет конструкцию стержневого типа и соединен со второй частью 181 для обработки резьбового отверстия с удвоенным усилием резания, как описано выше. На конце второго хвостовика 188 имеется второй посадочный участок 188b. Второй посадочный участок 188b может быть использован для установки второго сверла 180 со стоппером, соответствующего данному варианту осуществления изобретения, в поставляемую отдельно электродрель.

Вторая идентификационная метка 188а сверла со стоппером, предназначенная для идентификации соответствующего сверла, выполнена на одной стороне второго хвостовика 188 сверла с удвоенным усилием резания, то есть, у второй части 181 для обработки резьбового отверстия с удвоенным усилием резания. Вторая идентификационная метка 188а сверла со стоппером может быть окрашенной, чтобы легко идентифицировать соответствующее сверло по цвету. Вторая идентификационная метка 188а сверла со стоппером может быть нанесена путем печати, окрашивания или нанесения покрытия, при этом подходит любой метод.

Кроме этого, вблизи второй идентификационной метки 188а сверла со стоппером также имеется вторая круглая часть 189, предназначенная для уменьшения контакта с соседними зубами. Вторая круглая часть 189 может исключать прикосновение или повреждение соседних зубов во время сверления.

При этом в данном варианте осуществления изобретения, как показано на фиг. 19, угол наклона каждой из первых спиральных лезвийных частей 173 первого сверла 170 со стоппером относительно виртуальной центральной осевой линии C/L меньше, чем угол наклона каждой из вторых спиральных лезвийных частей 183 второго сверла 180 со стоппером. Другими словами, в процессе работы с использованием второго сверла 180 со стоппером после сверления первым сверлом 170 со стоппером, благодаря большему углу легче управлять сверлением.

Как описано выше, благодаря интегрированному расположению набора 130 сверл для пошаговой регулировки глубины резьбового отверстия и набора 160 сверл с удвоенным усилием резания в одном и том же корпусе 110 набора можно устранить неудобства, связанные с необходимостью иметь дело с каждым сверлом отдельно, как это было раньше, и, таким образом, облегчить проведение сложной имплантационной хирургии.

Согласно данному варианту осуществления изобретения, осуществленному, как описано выше, благодаря организации сверл 160 с индивидуальными функциями, предназначенных для выполнения специализированного сверления с удвоенным усилием резания в сложных и необычных случаях имплантационной хирургии, в форме набора может быть повышена эффективность управления и проведения манипуляций, а также значительно облегчено проведение имплантационных операций.

Таким образом, несмотря на то, что изобретение было подробно проиллюстрировано и описано со ссылкой на предпочтительные варианты его осуществления с использованием специальных терминов, эти варианты осуществления и термины следует рассматривать только как описательные и не предполагающие какого-либо ограничения. Следовательно, специалистам в данной области техники следует понимать, что возможны многочисленные изменения, касающиеся формы и отдельных деталей, которые могут быть внесены без отступления от рамок сущности и объема изобретения, определенного в прилагаемой формуле изобретения.

Промышленная применимость

Идея настоящего изобретения является промышленно применимой в области стоматологии.

Изобретение относится к медицинской технике, а именно к набору сверл для установки зубных имплантатов. Набор сверл для установки зубных имплантатов содержит корпус набора, в котором выполнены удерживающие канавки для сверл, и набор сверл. Набор сверл расположен с возможностью прикрепления/снятия, по меньшей мере, в одной из удерживающих канавок для сверл корпуса набора и выполнен с возможностью выполнения сверления альвеолярной кости при обработке резьбового отверстия. Набор сверл содержит первое сверло со стоппером и второе сверло со стоппером, у которого размер части для обработки резьбового отверстия больше размера первого сверла со стоппером. Первое и второе сверла со стоппером содержат часть для обработки резьбового отверстия, выполненную с возможностью вхождения в альвеолярную кость и обработки резьбового отверстия при резании альвеолярной кости, и хвостовик, соединенный с частью для обработки резьбового отверстия. Часть для обработки резьбового отверстия содержит часть тела сверла со стоппером и спиральные лезвийные части, расположенные радиально в форме спирали, выступающие наружу в радиальном направлении от части тела сверла со стоппером и выполненные с возможностью обработки альвеолярной кости. Часть для обработки резьбового отверстия дополнительно содержит входную часть сверла со стоппером, выполненную на конце части тела сверла со стоппером для вхождения в альвеолярную кость. На одной стороне хвостовика выполнена идентификационная метка стоппера для идентификации соответствующего сверла. На хвостовике дополнительно предусмотрена круглая часть для уменьшения контакта с соседними зубами. Набор сверл дополнительно содержит набор сверл для пошаговой регулировки глубины резьбового отверстия, расположенный с возможностью прикрепления/снятия, по меньшей мере, в других из удерживающих канавок для сверл корпуса набора и выполненный с возможностью выполнения сверления для обработки формируемого в альвеолярной кости резьбового отверстия путем регулировки глубины резьбового отверстия во время имплантационной хирургии. Набор сверл для пошаговой регулировки глубины резьбового отверстия содержит первое формирующее сверло для обработки резьбового отверстия путем пошагового регулирования глубины резьбового отверстия и второе формирующее сверло с большим размером части для обработки резьбового отверстия, чем у первого формирующего сверла. Первое и второе формирующие сверла содержат часть для обработки резьбового отверстия путем регулирования глубины, выполненную с возможностью вхождения в альвеолярную кость и обработки резьбового отверстия путем пошаговой регулировки глубины резьбового отверстия, и хвостовик регулировки глубины, соединенный с частью для обработки резьбового отверстия путем регулирования глубины. Часть для обработки резьбового отверстия путем регулирования глубины содержит часть тела формирующего сверла и формирующие лезвийные части, выступающие наружу в радиальном направлении от части тела формирующего сверла и выполненные с возможностью обработки альвеолярной кости. Использование изобретения позволяет обеспечить повышение эффективности организации и проведения хирургических манипуляций. 7 з.п. ф-лы, 19 ил.

1. Набор сверл для установки зубных имплантатов, содержащий:

корпус набора, в котором выполнены удерживающие канавки для сверл; и

набор сверл, расположенный с возможностью прикрепления/снятия, по меньшей мере, в одной из удерживающих канавок для сверл корпуса набора и выполненный с возможностью выполнения сверления альвеолярной кости при обработке резьбового отверстия,

при этом набор сверл содержит первое сверло со стоппером и второе сверло со стоппером, у которого размер части для обработки резьбового отверстия больше размера первого сверла со стоппером;

причем первое и второе сверла со стоппером содержат часть для обработки резьбового отверстия, выполненную с возможностью вхождения в альвеолярную кость и обработки резьбового отверстия при резании альвеолярной кости, и хвостовик, соединенный с частью для обработки резьбового отверстия;

при этом часть для обработки резьбового отверстия содержит часть тела сверла со стоппером и спиральные лезвийные части, расположенные радиально в форме спирали, выступающие наружу в радиальном направлении от части тела сверла со стоппером и выполненные с возможностью обработки альвеолярной кости, причем часть для обработки резьбового отверстия дополнительно содержит входную часть сверла со стоппером, выполненную на конце части тела сверла со стоппером для вхождения в альвеолярную кость;

причем на одной стороне хвостовика выполнена идентификационная метка стоппера для идентификации соответствующего сверла, при этом на хвостовике дополнительно предусмотрена круглая часть для уменьшения контакта с соседними зубами,

причем набор сверл дополнительно содержит набор сверл для пошаговой регулировки глубины резьбового отверстия, расположенный с возможностью прикрепления/снятия, по меньшей мере, в других из удерживающих канавок для сверл корпуса набора и выполненный с возможностью выполнения сверления для обработки формируемого в альвеолярной кости резьбового отверстия путем регулировки глубины резьбового отверстия во время имплантационной хирургии,

при этом набор сверл для пошаговой регулировки глубины резьбового отверстия содержит первое формирующее сверло для обработки резьбового отверстия путем пошагового регулирования глубины резьбового отверстия и второе формирующее сверло с большим размером части для обработки резьбового отверстия, чем у первого формирующего сверла,

причем и первое, и второе формирующие сверла содержат часть для обработки резьбового отверстия путем регулирования глубины, выполненную с возможностью вхождения в альвеолярную кость и обработки резьбового отверстия путем пошаговой регулировки глубины резьбового отверстия, и хвостовик регулировки глубины, соединенный с частью для обработки резьбового отверстия путем регулирования глубины,

при этом часть для обработки резьбового отверстия путем регулирования глубины содержит часть тела формирующего сверла и формирующие лезвийные части, выступающие наружу в радиальном направлении от части тела формирующего сверла и выполненные с возможностью обработки альвеолярной кости.

2. Набор сверл для установки зубных имплантатов по п. 1, в котором каждая из спиральных лезвийных частей имеет нелинейную форму, и

на каждой из спиральных лезвийных частей выполнена, по меньшей мере, одна режущая кромка.

3. Набор сверл для установки зубных имплантатов по п. 1, в котором угол наклона первой спиральной лезвийной части первого сверла со стоппером относительно виртуальной центральной осевой линии меньше, чем угол наклона второй спиральной лезвийной части второго сверла со стоппером.

4. Набор сверл для установки зубных имплантатов по п. 1, в котором каждая из формирующих лезвийных частей выполнена с канавками режущей кромки в направлении длины хвостовика регулировки глубины.

5. Набор сверл для установки зубных имплантатов по п. 4, в котором размеры канавок режущей кромки отличаются друг от друга, и

каждая из формирующих лезвийных частей, разделенная канавками режущей кромки, имеет ступенчатую форму.

6. Набор сверл для установки зубных имплантатов по п. 1, в котором часть для обработки резьбового отверстия путем регулирования глубины дополнительно содержит входную часть формирующего сверла, выполненную на конце части тела формирующего сверла для вхождения в альвеолярную кость.

7. Набор сверл для установки зубных имплантатов по п. 1, в котором на одной стороне хвостовика регулировки глубины выполнена идентификационная метка для идентификации соответствующего формирующего сверла.

8. Набор сверл для установки зубных имплантатов по п. 1, дополнительно содержащий крышку, соединенную с корпусом набора с возможностью закрывания/открывания корпуса набора.
